Rodzaj produktu	Prasa termiczna do kubków
Marka	Vevor
Model	TLK2730OZ-2S
Zasilanie	120 V ~ 60 Hz, 1150 W (wersja USA) ; 230 V ~ 50 Hz, 1100 W (wersja europejska)
Zakres temperatury	50 °C - 190 °C (122 °F - 374 °F)
Zakres timera	0 - 999 sekund
Rozmiar kompatybilnego kubka	30 oz (długość opakowania 270 mm)
Liczba stref grzewczych	2 (lewa i prawa, niezależne)
Wyświetlacz	Ekran cyfrowy z paskiem postępu
Regulacja docisku	Pokrętło regulacji docisku (obracać zgodnie z ruchem wskazówek zegara, aby zwiększyć)
Funkcje	Niezależne ogrzewanie lewej/prawej, alarm dźwiękowy zakończenia cyklu, wyłączenie bezpieczeństwa po 5 minutach ciągłej pracy
Materiał płyty grzewczej	Nieokreślony (szacowany jako stop metali)
Bezpieczeństwo	Obowiązkowe uziemienie, automatyczne wyłączenie w przypadku przegrzania lub awarii, nie używać w wilgotnym środowisku
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, nie zanurzać w wodzie, czyścić suchą szmatką
Części zamienne i naprawialność	Płyta grzewcza, przekaźnik, bezpiecznik: sprawdzić i wymienić w razie potrzeby; skontaktować się z pomocą techniczną Vevor
Informacje ogólne	Producent: Shanghaimuxinmuyeyouxiangongsi; Importowany do USA i Australii; zgodny z FCC i dyrektywą europejską 2012/19/WE

Często zadawane pytania - TLK2730OZ-2S Vevor

Jakie jest napięcie zasilania prasy termicznej TLK2730OZ-2S?

Urządzenie działa pod 120 V ~ 60 Hz dla USA i 230 V ~ 50 Hz dla Europy. Sprawdź wersję przed użyciem.

Jaką maksymalną temperaturę może osiągnąć ta prasa termiczna?

Zakres temperatury wynosi 50 °C - 190 °C (122 °F - 374 °F).

Jak ustawić temperaturę i czas na urządzeniu?

Użyj przycisku Mode, aby wybrać parametr (temperatura lewa, czas lewy, temperatura prawa, czas prawy). Naciśnij PLUS lub MINUS, aby dostosować. Naciśnij i przytrzymaj PLUS przez 5 sekund, aby przełączać między °C a °F.

Co zrobić, jeśli kolor wydrukowanego obrazu jest niewystarczający?

Może to być spowodowane niewystarczającą temperaturą lub czasem grzania. Zwiększ temperaturę lub czas grzania w zalecanych granicach.

Dlaczego moje obrazy są ciemne lub rozmazane?

Zbyt długi czas prasowania lub zbyt wysoka temperatura mogą powodować ten problem. Zmniejsz temperaturę lub czas grzania.

Urządzenie nie grzeje, mimo że kontrolka świeci, co robić?

Sprawdź stan płyty grzewczej i przekaźnika. W razie potrzeby skontaktuj się z pomocą techniczną.

Czy mogę używać kubków o różnych rozmiarach (11 oz, 15 oz)?

Tak, ale w przypadku krótszych kubków umieść dwa kubki jednocześnie, aby zapewnić równomierny kontakt z opakowaniem i uniknąć uszkodzenia urządzenia.

Jak czyścić prasę termiczną?

Odłącz urządzenie i pozwól mu ostygnąć. Czyść powierzchnie suchą szmatką. Nigdy nie zanurzaj w wodzie ani nie używaj płynów.

Gdzie znaleźć części zamienne do tego modelu?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc i zamówić części zamienne, takie jak płyta grzewcza lub bezpiecznik.

Czy urządzenie jest bezpieczne do użytku przez dzieci?

Dzieci poniżej 12 lat oraz osoby o ograniczonej sprawności ruchowej nie powinny używać urządzenia. Starsze dzieci mogą go używać pod nadzorem.

INSTRUKCJA OBSŁUGI TLK2730OZ-2S Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MASZYNA DO PRASOWANIA NA GORĄCO

INSTRUKCJA OBSŁUGI

MODEL: TLK2730OZ-2S

Symbol	Opis symbolu
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	Ten symbol, umieszczony przed uwagą dotyczącą bezpieczeństwa, oznacza rodzaj środka ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może prowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, n zawsze postępować zgodnie z zaleceniami przedstawionymi poniż
	PRAWIDŁOWA UTYLIZACJA:Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone jako takie mogą nie być wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonego do recyklingu.

ZGODNOŚĆ Z FCC

OSTROŻNOŚĆ: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą

unieważnić uprawnienia użytkownika do obsługi produktu.

Notatka: Ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość pomiędzy produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

OSTRZEŻENIE

1. Ostrzeżenia należy dokładnie przestrzegać, aby uniknąć obrażeń ciała, niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:

1) Odłączaj urządzenie podczas przenoszenia. 2) Odłączaj urządzenie podczas instalacji akcesoriów. 3) Umieść urządzenie na stabilnej platformie i używaj go w odpowiednio wentylowanych warunkach. 4) Noś odpowiedni sprzęt ochronny podczas obsługi urządzenia. 5) Nie używaj tego urządzenia w niebezpiecznym miejscu. 6) Nie używaj urządzenia, jeśli nie działa prawidłowo. 7) Nie demontuj ani nie naprawiaj tego urządzenia. 8) Nie używaj nieodpowiedniego gniazdka AC. 9) Nie dotykaj gorącej płyty, gdy urządzenie się nagrzewa.

10) Nie używaj urządzenia w wilgotnym środowisku ani nie dopuszczaj do kontaktu z wodą, aby zapobiec przedostaniu się płynu do urządzenia i uniknąć pożaru lub porażenia prądem przez zwarcie. 11) Nie używaj zasilacza, który nie spełnia wymaganego napięcia. Zasilacz, który nie spełnia określonego napięcia, może spowodować pożar lub porażenie prądem. 12) Upewnij się, że urządzenie jest uziemione, aby uniknąć porażenia prądem. 13) Nie dotykaj obracających się prętów ani łożysk palcami podczas użytkowania, aby uniknąć obrażeń. 14) Jeśli urządzenie nie jest używane przez dłuższy czas, wyjmij wtyczkę przewodu zasilającego z gniazdka elektrycznego. 15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia urządzenia. 16) Umieść urządzenie stabilnie na ognioodpornym stole i trzymaj je z dala od materiałów łatwopalnych i wybuchowych. 17) Przestań używać urządzenia, jeśli dymi, wydziela nieprzyjemny zapach lub staje się hałaśliwe w innych nietypowych warunkach. 18) To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia i wiedzy,

jeżeli znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru.

21) Mocowanie typu X: W przypadku uszkodzenia przewodu zasilającego należy go wymienić na przewód specjalny lub montaż dostępny u producenta lub jego przedstawiciela serwisowego. 20) Aby uniknąć zagrożenia spowodowanego niezamierzonym zresetowaniem wyłącznika termicznego, urządzenie nie może być zasilane przez zewnętrzne urządzenie przełączające, takie jak timer, lub podłączone do obwodu, który jest regularnie włączany i wyłączany przez zakład energetyczny.

PARAMETRY PRODUKTU

Model	TLK2730OZ-2S
Zakres temperatury	50°C-190°C / 122
Zakres timera	0-999S
Ocena(y)	120 V ~ 60 Hz, 1150 W Dla użytkowników w
	230 V ~ 50 Hz, 1100 W dla Użytkownicy europejscy
Maksymalna temperatura	50°C-190°C /122°F-374°F
Zgodny rozmiar kubka	30 uncji
Ważna uwaga:ten produkt ma długą owijkę na kubek (270 mm), zazwyczaj odpowiednią dla kul pojemności 30 uncji. Jeśli jest tymczasowo używany do krótszych kubków (takich kubki 11 OZ lub 15 OZ), należy umieścić dwa kubki jednocześnie, aby mieć pecała długość opakowania kubka styka się z kubkami. Ma to na celu zapewnienie równomiernego nagrzewania i przedłużenie żywotności folii na kubek.

Środki ostrożności

1. Proszę wybrać odpowiedni zasilacz i gniazdo zasilające ściśle według instrukcji parametrów i prawidłowo podłączyć je do przewodu uziemiającego.
2. Umieść maszynę stabilnie na ognioodpornym blacie i trzymaj ją z dala od łatwopalnych i wybuchowych przedmiotów w pobliżu maszyny.
3. Nie używaj urządzenia przez dłuższy czas, proszę odłączyć zasilanie.
4. Zabrania się wstępu dzieciom do lat 12 oraz osobom z niepełnosprawnością ruchową.
5. Nie zanurzaj go w wodzie ani nie używaj w wilgotnym środowisku.

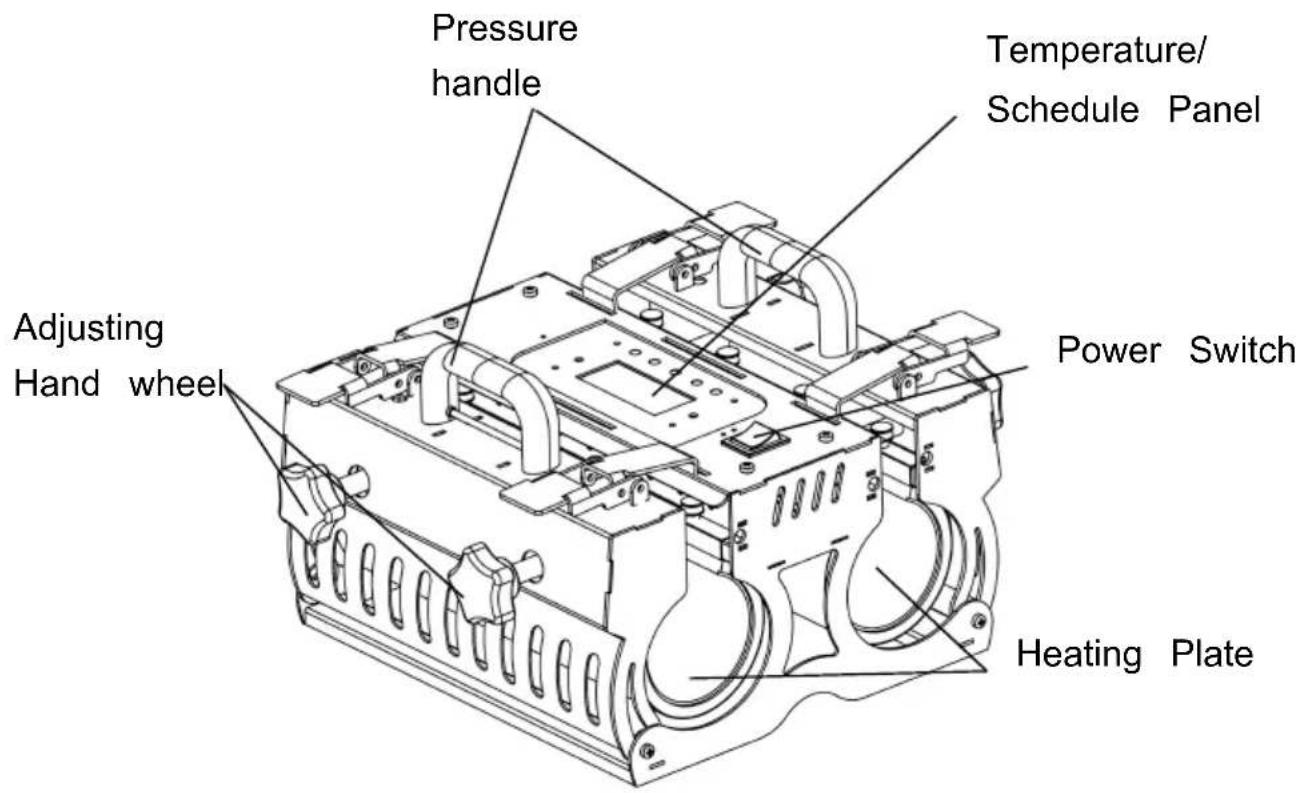

Schemat struktury produktu

Instrukcje użytkowania

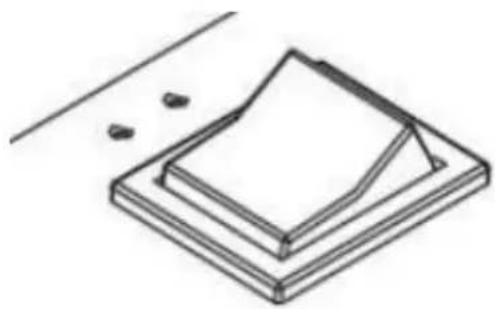

1. Zgodnie z napięciem pokazanym na pakiecie wyposażenia, podłącz maszynę do wtyczki 230V i włącz zasilacz. Główny wyłącznik, wskaźnik zasilania lampka jest włączona (należy pamiętać, że cała maszyna musi mieć mocny przewód uziemiający).

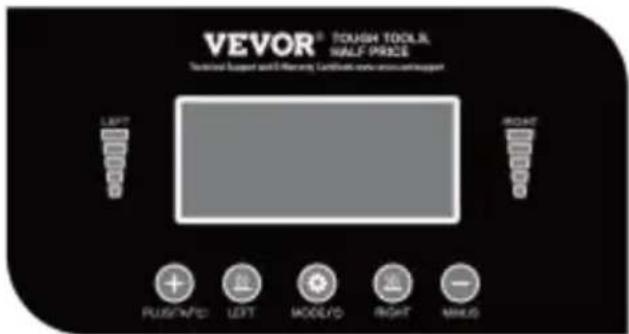

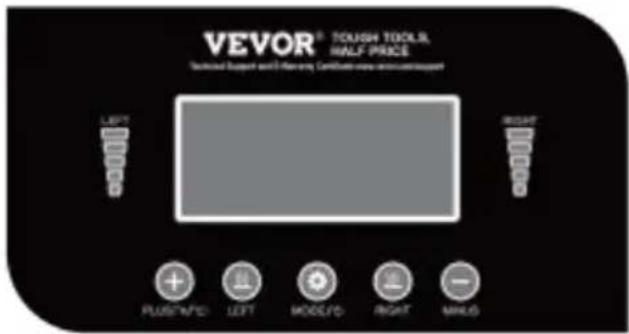

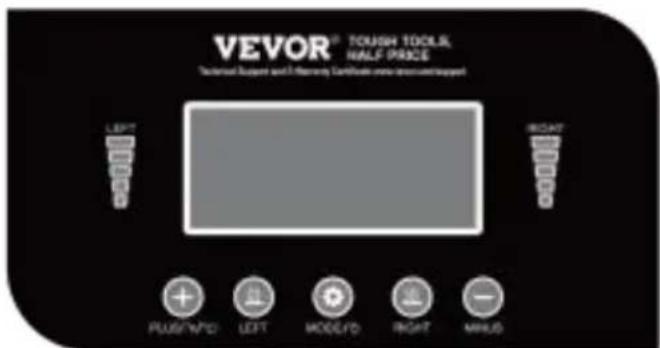

1. Naciśnij raz klawisz Mode, aby ustawić lewą temperaturę, naciśnij klawisz PLUS, aby zwiększyć i naciśnij MINUS, aby zmniejszyć; Naciśnij dwukrotnie klawisz Mode, aby ustawić pozostały czas, naciśnij klawisz PLUS, aby zwiększyć i naciśnij MINUS, aby zmniejszyć; Naciśnij trzy razy klawisz Mode, aby ustawić temperaturę po prawej stronie, naciśnij klawisz PLUS, aby zwiększyć i naciśnij MINUS, aby zmniejszyć; Naciśnij klawisz Mode cztery razy, aby ustawić właściwy czas, naciśnij klawisz PLUS, aby zwiększyć i naciśnij MINUS, aby zmniejszyć. Naciśnij piąty raz, aby powrócić do początkowego stanu rozruchu. Naciśnij i przytrzymaj klawisz PLUS przez 5 sekund, a następnie przełącz temperaturę Fahrenheita na lewym i prawym ekranie.

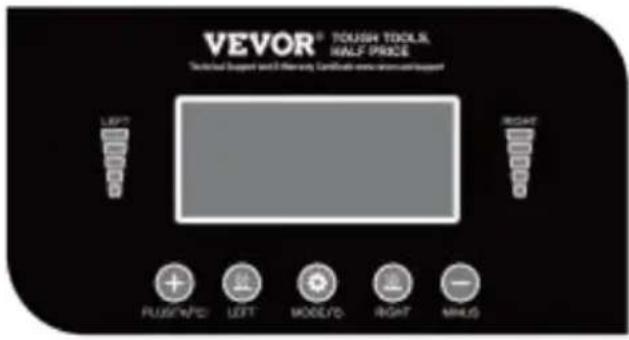

1. Rozpoczęcie ogrzewania: naciśnij LEWY przycisk, lewy grzejnik zostanie nagrzany, a lewy pasek postępu zaświeci się; Naciśnij przycisk RIGHT, prawy grzejnik zostanie włączony i podgrzewany, a pasek postępu po prawej świeci; po nagrzaniu do ustawionej temperatury zabrzmią dwa sygnały dźwiękowe i ponowne naciśnięcie klawisza LEWY lub RIGHT powoduje pilne zakończenie ogrzewania.

1. Po podgrzaniu do ustawionej temperatury naciśnij jeden raz przycisk PLUS, całkowity czas działania po lewej stronie zacznie być dodatni, zacznie migać kontrolka całkowitej ruchomej linii, lewy czas transferu czeka aż temperatura osiągnie ustawioną wartość, temperatura zostanie odliczona, a kontrolka pracy zacznie migać; w stanie nagrzania do ustawionej temperatury należy jednokrotnie nacisnąć klawisz MINUS, zaczyna się odliczanie całkowitego czasu pracy po prawej stronie, zaczyna migać kontrolka całkowitego przebiegu linii, zaczyna migać prawy czas oczekiwania na wzrost temperatury, właściwy czas transferu oczekuje, aż temperatura osiągnie ustawioną temperaturę, aby rozpocząć odliczanie, a kontrolka pracy zacznie migać; w operacji przesyłu występują dwa mechanizmy alarmowe całkowitego czasu pracy.

c. Po odliczeniu brzęczyk będzie dzwonił przez 5 sekund, a kontrolka odliczania czasu na ekranie zacznie migać (miganie rozpocznie się po lewej i prawej stronie, a obie strony będą migać jednocześnie). Całkowita operacja zbiera sygnały i kontynuuje odliczanie czasu do przodu po 20 sekundach (ustawienie). Brak operacji spowoduje automatyczne zatrzymanie ogrzewania z ustawioną temperaturą jako odniesieniem i przejście do trybu utrzymywania temperatury [regularnie 100 stopni Celsjusza (ustawiane)] jako odniesienia. Przetestuj stałą temperaturę. Brzęczyk włącza alarm w odstępach co 3 sekundy. Na ekranie widać, że kontrolka odliczania i kontrolka całkowitego działania migają w tym samym czasie (alarm po lewej i prawej stronie miga, a obie strony migają w tym samym czasie). Naciśnij PLUS lub MINUS, aby jednokrotnie podnieść alarm i (która strona wciśnie alarm) powrócić do normalnego stanu; w stanie alarmowym pozostałe klawisze są wyłączone.

B. Całkowity czas rozruchu jednej operacji nie może przekroczyć 5 minut (ustawienie), a te, które przekraczają 5 minut, uważa się za nieprawidłową obsługę lub sprzęt. W przypadku jego awarii urządzenie natychmiast odcina zasilanie korpusu grzewczego, system przechodzi w stan czuwania i po naciśnięciu klawisza Mode zostaje ponownie włączony.

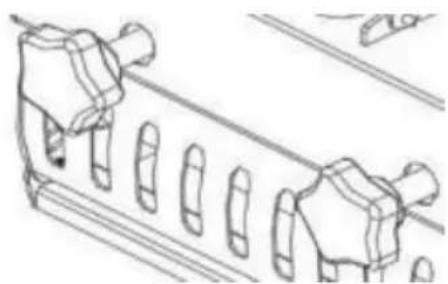

1. Wyreguluj pokrętło i pokrętło, spróbuj kilka razy zamknąć urządzenie, ustaw odpowiednie ciśnienie i przekręć zegar mądry. Koło ręczne może zwiększyć ciśnienie w sprzęcie; obracanie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara może zmniejszyć ciśnienie w urządzeniu do odpowiedniego poziomu.
2. Połóż kubek płasko na podkładce z gąbki, złóż gorący papier (stroną wzoru zwróconą do niego, częścią kubka, która ma zostać przeniesiona), dociśnij uchwyt w dół, aż do całkowitego wyłączenia, po czym zaświeci się lampka czasu i rozpocznie się odliczanie czasu. Po odliczeniu lampka zgasła, a brzęczyk wyłączył dźwięk „w dół”, co oznacza, że malowanie na gorąco zostało zakończone. W tym momencie uchwyt powinien być podniesiony jak najszybciej.

Szereg zastosowań

Kubek	Kubek zmieniający kolor
200°C 60 s	185°C 50 s

Wspólna analiza usterek

Zjawisko porażki	Przyczyny niepowodzeń	Postanowienia
Nie można go podgrzać, ale dobrzesię prezentuje.	Uszkodzona płyta grzewcza lub przekaźnik	Sprawdź płytę grzejną lub przekaźnik pod kąteuszkodzeń.
Niewystarczające kolory i odbarwienia obrazu	Niewystarczająca temperatura I/lub niewystarczający czas nagrzewania.	Dostosuj temperaturę i/lub zwiększ czas ogrzewania.
Ciemny kolor; niewyrażne obrazy.	Naciśnij, czas jest za dług temperatura za wysoka	Dostosuj temperaturę i czas ogrzewania
Brak działania po uruchomieniu	Czy wtyczka jest dobrze dotknięta Czy bezpiecznik się pali	Sprawdź, czy wtyczka jest dobrze dotknięta
		Sprawdź bezpiecznik spalania
Rzeczywista temperatura przekracza ustawioną temperaturę	Przekaźnik odłączony	Odłącz przekaźnik i wymień przekaźnik.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD N 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730
