Tipo de producto	Prensa térmica para tazas
Marca	Vevor
Modelo	TLK2730OZ-2S
Alimentación	120 V ~ 60 Hz, 1 150 W (versión EE. UU.) ; 230 V ~ 50 Hz, 1 100 W (versión europea)
Rango de temperatura	50 °C - 190 °C (122 °F - 374 °F)
Rango de temporizador	0 - 999 segundos
Tamaño de taza compatible	30 oz (longitud del paquete 270 mm)
Número de zonas de calentamiento	2 (izquierda y derecha, independientes)
Pantalla	Pantalla digital con barra de progreso
Ajuste de presión	Rueda de ajuste de presión (girar en sentido horario para aumentar)
Funcionalidades	Calentamiento independiente izquierdo/derecho, alarma sonora de fin de ciclo, parada de seguridad después de 5 minutos de funcionamiento continuo
Material de la placa calefactora	No especificado (estimado en aleación metálica)
Seguridad	Conexión a tierra obligatoria, parada automática en caso de sobrecalentamiento o mal funcionamiento, no usar en ambiente húmedo
Mantenimiento y limpieza	Desconectar antes de limpiar, no sumergir en agua, limpiar con un paño seco
Piezas de repuesto y reparabilidad	Placa calefactora, relé, fusible: verificar y reemplazar si es necesario; contactar al soporte técnico de Vevor
Información general	Fabricante: Shanghaimuxinmuyeyouxiangongsi; Importado a EE. UU. y Australia; cumple con la FCC y la directiva europea 2012/19/CE

Preguntas frecuentes - TLK2730OZ-2S Vevor

¿Cuál es la tensión de alimentación de la prensa térmica TLK2730OZ-2S?

El aparato funciona con 120 V ~ 60 Hz para EE. UU. y 230 V ~ 50 Hz para Europa. Verifique la versión antes de usarlo.

¿Qué temperatura máxima puede alcanzar esta prensa térmica?

El rango de temperatura es de 50 °C a 190 °C (122 °F a 374 °F).

¿Cómo ajustar la temperatura y el tiempo en el aparato?

Use el botón Modo para seleccionar el parámetro (temperatura izquierda, tiempo izquierdo, temperatura derecha, tiempo derecho). Presione MÁS o MENOS para ajustar. Mantenga presionado MÁS durante 5 segundos para cambiar entre °C y °F.

¿Qué hacer si el color de la imagen impresa es insuficiente?

Esto puede deberse a una temperatura o un tiempo de calentamiento insuficientes. Aumente la temperatura o el tiempo de calentamiento dentro de los límites recomendados.

¿Por qué mis imágenes están oscuras o borrosas?

Un tiempo de prensado demasiado largo o una temperatura demasiado alta pueden causar este problema. Reduzca la temperatura o el tiempo de calentamiento.

El aparato no calienta aunque el indicador está encendido, ¿qué hacer?

Verifique el estado de la placa calefactora y del relé. Contacte al soporte técnico si es necesario.

¿Puedo usar tazas de diferente tamaño (11 oz, 15 oz)?

Sí, pero para las tazas más cortas, coloque dos tazas simultáneamente para asegurar un contacto uniforme con el paquete y evitar dañar el aparato.

¿Cómo limpiar la prensa térmica?

Desconecte el aparato y déjelo enfriar. Limpie las superficies con un paño seco. Nunca sumerja en agua ni use líquidos.

¿Dónde encontrar piezas de repuesto para este modelo?

Consulte el sitio www.vevor.com/support para obtener ayuda y pedir piezas de repuesto como la placa calefactora o el fusible.

¿Es seguro el aparato para ser usado por niños?

Los niños menores de 12 años y las personas con movilidad reducida no deben usar el aparato. Los niños mayores pueden usarlo bajo supervisión.

MANUAL DE USUARIO TLK2730OZ-2S Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

MÁQUINA DE PRENSA DE CALOR MANUAL DEL PRODUCTO

MODELO: TLK2730OZ-2S

Símbolo	Descripción del símbolo
	Advertencia: Para reducir el riesgo de lesiones, el usuario deb atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un comentario de seguridad, in un tipo de precaución, advertencia o peligro. Ignorar esta adver puede provocar un accidente. Para reducir el riesgo de lesiones incendio o electrocución, siga siempre las recomendaciones que muestran a continuación.
	ELIMINACIÓN CORRECTA:Este producto está sujeto a las disposiciones de la directiva europea.2012/19/CE. El símbolo que muestra un contenedor con ruedas tachado indica que el producto requiere recogida selectiva de basura en la Unión Europea. Esto se aplica al producto y a los accesorios marcados con este símbolo. Los productos marcados como tales no pueden ser desechar con la basura doméstica normal, pero debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

FCC EN FORMACIÓN

PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales. 2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para un dispositivo digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, utiliza y puede irradiar energía de radiofrecuencia y, de no ser así, instalado y utilizado de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

ADVERTENCIA

1. Advertencias: debe seguirse con cuidado para evitar lesiones corporales. Un uso inadecuado puede resultar en descarga eléctrica, incendio, lesiones personales y otros daños.

1) Mantenga desconectado el equipo cuando lo mueva. 2) Mantenga desconectado el equipo cuando instale accesorios. 3) Colóquelo en una plataforma plana y estable y funcione en condiciones poco ventiladas. 4) Use ropa especial y equipo de protección cuando opere la máquina. 5) No use esta máquina en una ubicación peligrosa.

6) No use la máquina cuando no funcione adecuadamente.

7) No desmonte ni repare esta máquina.

8) No use una salida de C.A. inadecuada.

9) No toque la placa de calefacción cuando la máquina se esté calentando.

10) No utilice en ambientes húmedos ni en contacto con el agua. No permita que

se infiltre líquido en la máquina para prevenir incendios o descargas eléctricas causadas por cortocircuitos.

11) No use una fuente de alimentación que no cumpla con el voltaje clasificado. Una fuente de alimentación que no cumpla con el voltaje especificado puede causar incendio o descarga eléctrica. 12) Asegúrese de que la máquina esté conectada a tierra para evitar daños corporales. 13) No toque la varilla giratoria o el rodamiento con los dedos durante el uso, para evitar lesiones. 14) Si la máquina no se usa durante un largo tiempo, por favor desenchufe el cable del enchufe. 15) No use la máquina durante tormentas o relámpagos para evitar daños a la máquina. 16) Coloque la máquina suavemente sobre una mesa retardante de llama y manténgala alejada de elementos inflamables y explosivos. 17) Por favor, deje de usarla si la máquina humea, emite un olor peculiar o se vuelve ruidosa u otras condiciones anormales. 18) Este aparato puede ser usado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento

si han recibido supervisión o instrucciones sobre el uso del aparato de manera segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

26) Accesorio tipo X: Si el cable de alimentación está dañado, debe ser reemplazado por un cable especial o conjunto disponible del fabricante o su agente de servicio. 20) Para evitar riesgos debido al reinicio involuntario del interruptor térmico, este aparato no debe recibir alimentación a través de un dispositivo de conmutación externo, como un temporizador, o conectado a un circuito que la empresa de servicios públicos enciende y apaga regularmente.

PARÁMETROS DEL PRODUCTO

Modelo	TLK2730OZ-2S
Rango de temperatura	50 °C -190 °C / 122
Rango del temporizador	0-999S
Calificación(es)	120 V~ 60 Hz, 1150 W Para usuarios de EE
	230V~ 50Hz, 1100W Para usuarios europeos
Temperatura máx.	50 °C -190 °C /122 °F -374 °F
Tamaño de taza compatible	30 onzas
Nota importante:Este producto cuenta con un envoltorio largo para taza (270 mm), generalmente adecuado para tazas de 30 OZ. Si se usa temporalmente para tazas más corta tazas de 11 OZ o 15 OZ), se deben colocar dos tazas simultáneamente para que toda la longitud del envoltorio de la taza esté en contacto con las tazas. I asegurar un calentamiento uniforme y extender la vida útil del envoltorio para ta

Precauciones de seguridad

1. Seleccione la fuente de alimentación y el enchufe de alimentación adecuados estrictamente de acuerdo con las instrucciones de los

parámetros y conéctelos al cable de tierra correctamente.

1. Coloque la máquina suavemente sobre el escritorio ignífugo y manténgase alejado de elementos inflamables y explosivos alrededor de la máquina.
2. No utilice el equipo durante mucho tiempo, desconecte la fuente de alimentación.
3. Están prohibidos los niños menores de 12 años y las personas con discapacidad motriz.
4. No lo sumerjas en agua ni lo utilices en un ambiente húmedo.

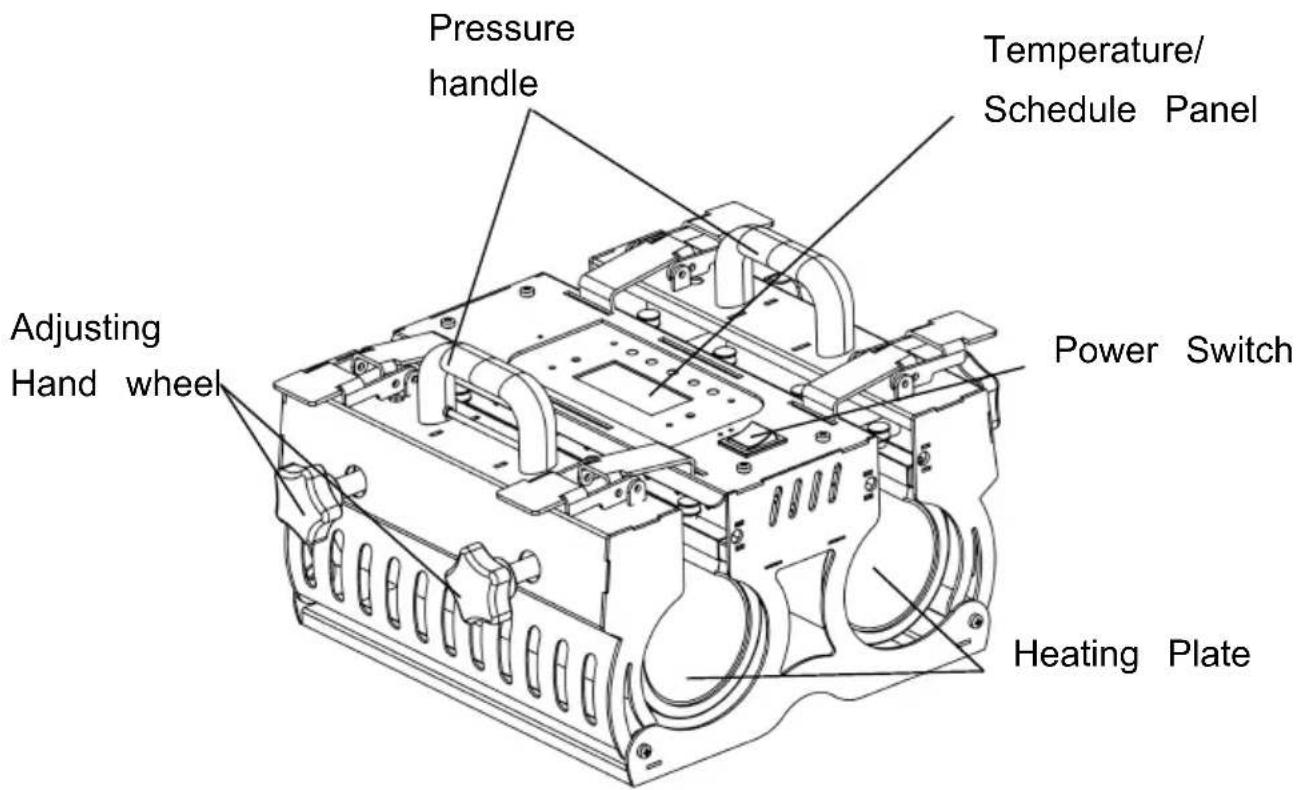

Diagrama de estructura del producto

Instrucciones de uso

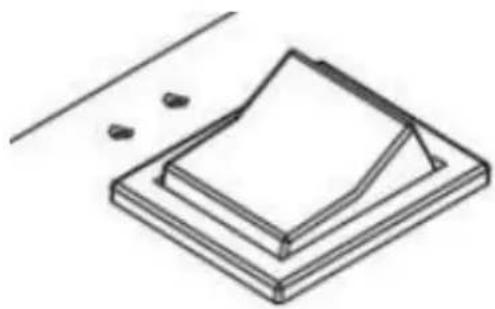

1. Según el voltaje mostrado en el paquete del equipo, conecte el enchufe de la máquina al enchufe de 230V y encienda el interruptor principal de la fuente de alimentación. La luz indicadora de suministro de energía está encendida (tenga en cuenta que toda la máquina debe tener un cable de tierra protector fuerte).

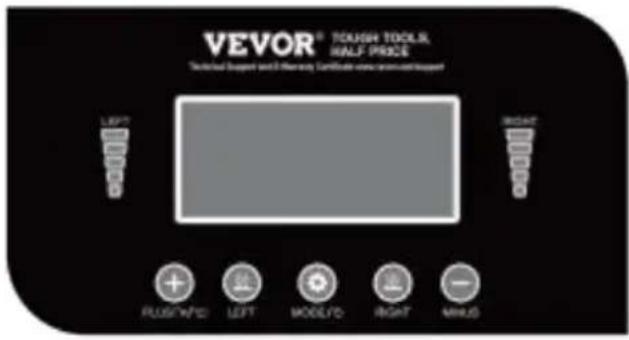

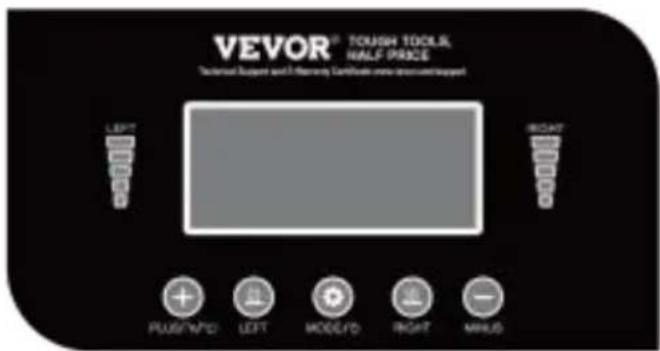

1. Presione la tecla Modo una vez para configurar la temperatura izquierda, presione la tecla MÁS para aumentar y presione MENOS para reducir; Presione la tecla Modo dos veces para configurar el tiempo restante, presione la tecla MÁS para aumentar y presione MENOS para reducir; Presione la tecla Modo tres veces para configurar la temperatura a la derecha, presione la tecla MÁS para aumentar y presione MENOS para reducir; Presione la tecla Modo cuatro veces para configurar el tiempo correcto, presione la tecla MÁS para aumentar y presione MENOS para reducir. Presione por quinta vez para volver al estado inicial de arranque. Mantenga presionada la tecla MÁS durante 5 segundos y cambie la temperatura Fahrenheit en las pantallas izquierda y derecha.

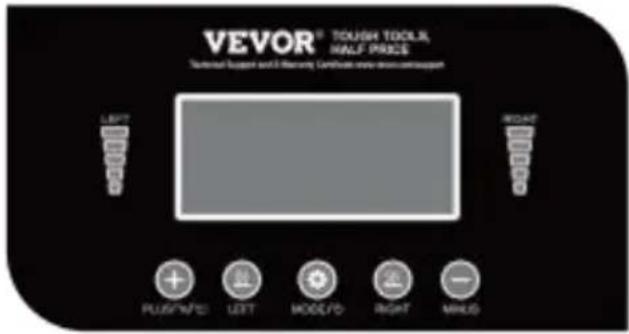

1. Comience a calentar: presione el botón IZQUIERDO, el calentador izquierdo se calentará y la barra de progreso izquierda se iluminará; Presione el botón DERECHO, el calentador en la derecha se calienta y la barra de progreso de la derecha se ilumina; cuando se calienta a la temperatura establecida, se emiten dos pitidos de alarma y se presiona nuevamente la tecla IZQUIERDA o DERECHA para finalizar urgentemente el calentamiento.

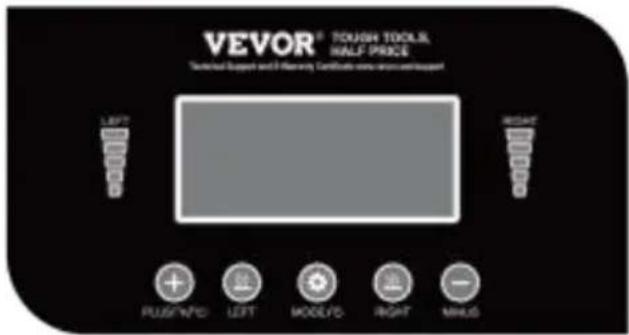

1. Cuando se caliente a la temperatura establecida, presione la tecla MÁS y el tiempo total de funcionamiento a la izquierda comienza a ser positivo, la luz intermitente de la línea móvil total comienza a parpadear, el tiempo de transferencia izquierdo espera a que la temperatura alcance la temperatura establecida. La temperatura comienza a contar regresivamente y la luz indicadora de funcionamiento comienza a parpadear; en el estado de calentamiento a la temperatura establecida, presione la tecla MENOS una vez, el tiempo total de funcionamiento a la derecha comienza a contarse, la luz intermitente de la línea total de funcionamiento comienza a parpadear, el tiempo de transferencia derecho espera a que la temperatura suba comienza a parpadear, el tiempo de transferencia correcto espera a que la temperatura alcance la temperatura establecida para comenzar la cuenta regresiva y la luz indicadora de funcionamiento comienza a parpadear; En la operación de transferencia existen dos mecanismos de alarma del tiempo total de ejecución:

h. Después de la cuenta regresiva, el timbre suena durante 5 segundos y el indicador de cuenta regresiva de la pantalla parpadea (los indicadores izquierdo y derecho parpadean al mismo tiempo). La operación total recoge la señal y continúa adelantando el tiempo después de segundos (configuración). Sin operación, se detiene automáticamente.

calentamiento con la temperatura configurada como referencia y transfiérala para proteger la temperatura [regularmente 100 grados Celsius (configurables)] como referencia. Pruebe la temperatura constante. El timbre suena a intervalos de segundos. La pantalla muestra que la luz indicadora de cuenta regresiva y la indicadora de operación total parpadean al mismo tiempo (qué lado de la alarma en el lado izquierdo y derecho parpadea, y ambos lados parpadean al mismo tiempo). Presione PLUS o MINUS para levantar la alarma una vez (lado de la alarma presiona la alarma) vuelve a la normalidad; en estado de alarma, el resto de teclas quedan inhabilitadas.

b. El tiempo total de puesta en marcha de una operación no deberá exceder minutos (montaje), y aquellos que excedan los 5 minutos se considerarán operación o equipo inadecuado. Si falla, el dispositivo corta inmediatamente la alimentación del cuerpo calefactor, el sistema entra en estado de espera y pulse la tecla Modo para volver a encenderlo.

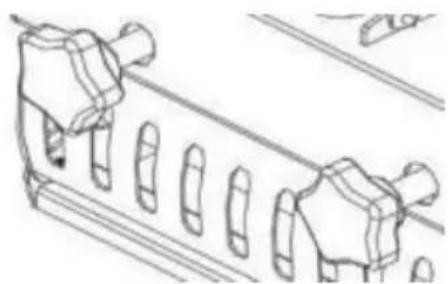

1. Ajuste la perilla y el volante, intente cerrar el dispositivo varias veces, ajuste la presión adecuada y gire el volante. Girar el volante en sentido horario puede aumentar la presión del equipo; Girar el volante en sentido antihorario puede reducir la presión del equipo hasta alcanzar la presión adecuada.
2. Coloque la taza plana sobre la esponja, doble el papel caliente (el lado patrón mira hacia él, la parte de la taza que se va a transferir), presione hacia abajo hasta que se apague por completo, luego se enciende la luz de tiempo. Parpadea y el tiempo comienza a contar atrás. Después de la cuenta regresiva, la luz se apagó y el timbre dejó de sonar "abajo", lo que significa que la pintura en caliente se completó. En este momento, el mango debe estar leva lo antes posible.

Ámbito de aplicación

Taza	Taza que cambia de color
392°F (200°C) 60s	365°F (185°C) 50s

Análisis de fallas comunes

Fenómeno del fracaso	Causas del fracaso	Resoluciones
No se puede calentar pero se nota bien.	Placa calefactora o relé dañado	Compruebe si la placa calefactora o el reléestán dañados.
Color insuficiente y decoloración de la imagen.	Temperatura insuficiente y/o tiempo de calentamiento insuficiente.	Ajuste la temperatura y/aumente el tiempo de calentamiento.
Color oscuro; imágenes borrosas.	Presione el tiempo es demasiado largo y la temperatura es demasiado alta	Ajustar la temperatura y el tiempo de calentamiento.
Ninguna acción después del arranque	Si se toca bien el enchuf Si el fusible está quemado	Comprobar que el enchufe esté bien tocado.
		Compruebe el fusible de combustión.
La temperatura real excede la temperatura establecida.	Relé desconectado	Desconecte el relé y reemplace el relé.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

EC

REP

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
