Tipo di prodotto	Pressa a caldo per tazze
Marca	Vevor
Modello	TLK2730OZ-2S
Alimentazione	120 V ~ 60 Hz, 1 150 W (versione Stati Uniti); 230 V ~ 50 Hz, 1 100 W (versione europea)
Intervallo di temperatura	50 °C - 190 °C (122 °F - 374 °F)
Intervallo timer	0 - 999 secondi
Dimensione tazza compatibile	30 oz (lunghezza confezione 270 mm)
Numero di zone di riscaldamento	2 (sinistra e destra, indipendenti)
Display	Schermo digitale con barra di avanzamento
Regolazione della pressione	Volantino di regolazione della pressione (ruotare in senso orario per aumentare)
Funzionalità	Riscaldamento indipendente sinistra/destra, allarme sonoro di fine ciclo, arresto di sicurezza dopo 5 min di funzionamento continuo
Materiale della piastra riscaldante	Non specificato (presumibilmente lega metallica)
Sicurezza	Messa a terra obbligatoria, arresto automatico in caso di surriscaldamento o malfunzionamento, non utilizzare in ambienti umidi
Manutenzione e pulizia	Scollegare prima della pulizia, non immergere in acqua, pulire con un panno asciutto
Pezzi di ricambio e riparabilità	Piastra riscaldante, relè, fusibile: controllare e sostituire se necessario; contattare il supporto tecnico Vevor
Informazioni generali	Produttore: Shanghaimuxinmuyeyouxiangongsi; Importato negli Stati Uniti e in Australia; conforme alla FCC e alla direttiva europea 2012/19/CE

Domande frequenti - TLK2730OZ-2S Vevor

Qual è la tensione di alimentazione della pressa a caldo TLK2730OZ-2S?

L'apparecchio funziona a 120 V ~ 60 Hz per gli Stati Uniti e 230 V ~ 50 Hz per l'Europa. Verificare la versione prima dell'uso.

Quale temperatura massima può raggiungere questa pressa a caldo?

L'intervallo di temperatura è da 50 °C a 190 °C (122 °F a 374 °F).

Come regolare la temperatura e il tempo sull'apparecchio?

Utilizzare il pulsante Mode per selezionare il parametro (temperatura sinistra, tempo sinistra, temperatura destra, tempo destra). Premere PLUS o MINUS per regolare. Tenere premuto PLUS per 5 secondi per passare da °C a °F.

Cosa fare se il colore dell'immagine stampata è insufficiente?

Ciò può essere dovuto a una temperatura o un tempo di riscaldamento insufficienti. Aumentare la temperatura o il tempo di riscaldamento entro i limiti raccomandati.

Perché le mie immagini sono scure o sfocate?

Un tempo di pressatura troppo lungo o una temperatura troppo elevata possono causare questo problema. Ridurre la temperatura o il tempo di riscaldamento.

L'apparecchio non riscalda nonostante la spia sia accesa, cosa fare?

Controllare lo stato della piastra riscaldante e del relè. Contattare il supporto tecnico se necessario.

Posso utilizzare tazze di diverse dimensioni (11 oz, 15 oz)?

Sì, ma per le tazze più corte, posizionare due tazze contemporaneamente per garantire un contatto uniforme con l'imballaggio ed evitare di danneggiare l'apparecchio.

Come pulire la pressa a caldo?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire le superfici con un panno asciutto. Non immergere mai in acqua né utilizzare liquidi.

Dove trovare pezzi di ricambio per questo modello?

Visitare il sito www.vevor.com/support per assistenza e ordinare pezzi di ricambio come la piastra riscaldante o il fusibile.

L'apparecchio è sicuro per l'uso da parte dei bambini?

I bambini di età inferiore a 12 anni e le persone con mobilità ridotta non devono utilizzare l'apparecchio. I bambini più grandi possono usarlo sotto supervisione.

MANUALE UTENTE TLK2730OZ-2S Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSATURA A CALDO MANUALE DEL PRODOTTO

MODELLO: TLK2730OZ-2S

Simbolo	Descrizione del simbolo
	Avvertenza: Per ridurre il rischio di lesioni, l'utente deve legger attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza, in un tipo di precauzione, avvertenza o pericolo. Ignorare questo avvertimento potrebbe provocare un incidente. Per ridurre il risch lesioni, incendio o elettrocuzione, seguire sempre le raccomandaz riportate di seguito.
	CORRETTO SMALTIMENTO: Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

INFORMAZIONI FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTIMENTO: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare il prodotto.

Nota: Questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC.

Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione.

Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

AVVERTIMENTO

1. Avvertenze da seguire accuratamente per evitare lesioni corporee. Un uso improprio può provocare scosse elettriche, incendi, lesioni personali e altri danni:

1) Staccare la spina quando si sposta la macchina. 2) Staccare la spina quando si installano accessori. 3) Posizionarla su una piattaforma stabile e operare in condizioni ventilate. 4) Indossare dispositivi di protezione speciali quando si opera con la macchina. 5) Non usare questa macchina in un luogo pericoloso. 6) Non utilizzarla quando la macchina non funziona correttamente. 7) Non smontare o riparare questa macchina. 8) Non utilizzare una presa CA inadeguata. 9) Non toccare la piastra riscaldante quando la macchina si sta riscaldando.

10) Non usare in ambiente umido o a contatto con l'acqua. Non far penetrare liquidi nella macchina per prevenire incendi o scosse elettriche causate da cortocircuiti. 11) Non utilizzare una fonte di alimentazione che non soddisfi la tensione nominale. Una fonte di alimentazione che non soddisfa la tensione specificata potrebbe provocare incendi o scosse elettriche. 12) Assicurarsi che la macchina sia messa a terra per evitare danni. 13) Non toccare l'asta rotante o le parti del cuscinetto con le dita durante l'uso, per evitare lesioni. 14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa. 15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina. 16) Posizionare la macchina saldamente su un tavolo ignifugo e tenerla lontana da elementi infiammabili ed esplosivi. 17) Smettere di usarla se la macchina emette fumo, odore di bruciato o diventa rumorosa o in altre condizioni anomale. 18) Questo elettrodomestico può essere usato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se hanno ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e comprendono i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione. 20) Attacco tipo X: Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un gruppo disponibile presso il produttore o il suo agente di assistenza. 20) Al fine di evitare pericoli dovuti al ripristino involontario della protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'utenza.

PRODOTTO PARAMETRO

Modello	TLK2730OZ-2S
Intervallo di temperatura	50°C-190°C / 122
Intervallo del timer	0-999S
Giudizi)	120 V~ 60 Hz, 1150 W Per gli utenti statunit
	230 V~ 50 Hz, 1100 W Per utenti europei
Temperatura massima	50°C-190°C/122°F-374°F
Dimensioni tazza compatibili	30 once
Nota importante: questo prodotto è dotato di un rivestimento per tazza lungo (270 mm), generalm adatto per tazze da 30 OZ. Se viene utilizzato temporaneamente per tazze più (come tazze da 11 OZ o 15 OZ), è necessario posizionare due tazze contemporaneamente per garantire che l'intera lunghezza della pellicola sia a cont con le tazze. Questo per garantire un riscaldamento uniforme e prolungare la du dell'involucro della tazza.

Misure di sicurezza

1. Selezionare l'alimentatore e la presa di alimentazione appropriati

seguendo rigorosamente le istruzioni dei parametri e collegarli correttamente al cavo di terra.

1. Posizionare la macchina in modo uniforme sulla scrivania ignifuga e stare lontano da oggetti infiammabili ed esplosivi attorno alla macchina.
2. Non utilizzare l'apparecchiatura per un lungo periodo; scollegare l'alimentazione.
3. Sono vietati i bambini di età inferiore ai 12 anni e le persone con disabilità motorie.
4. Non immergerlo in acqua o utilizzarlo in un ambiente umido.

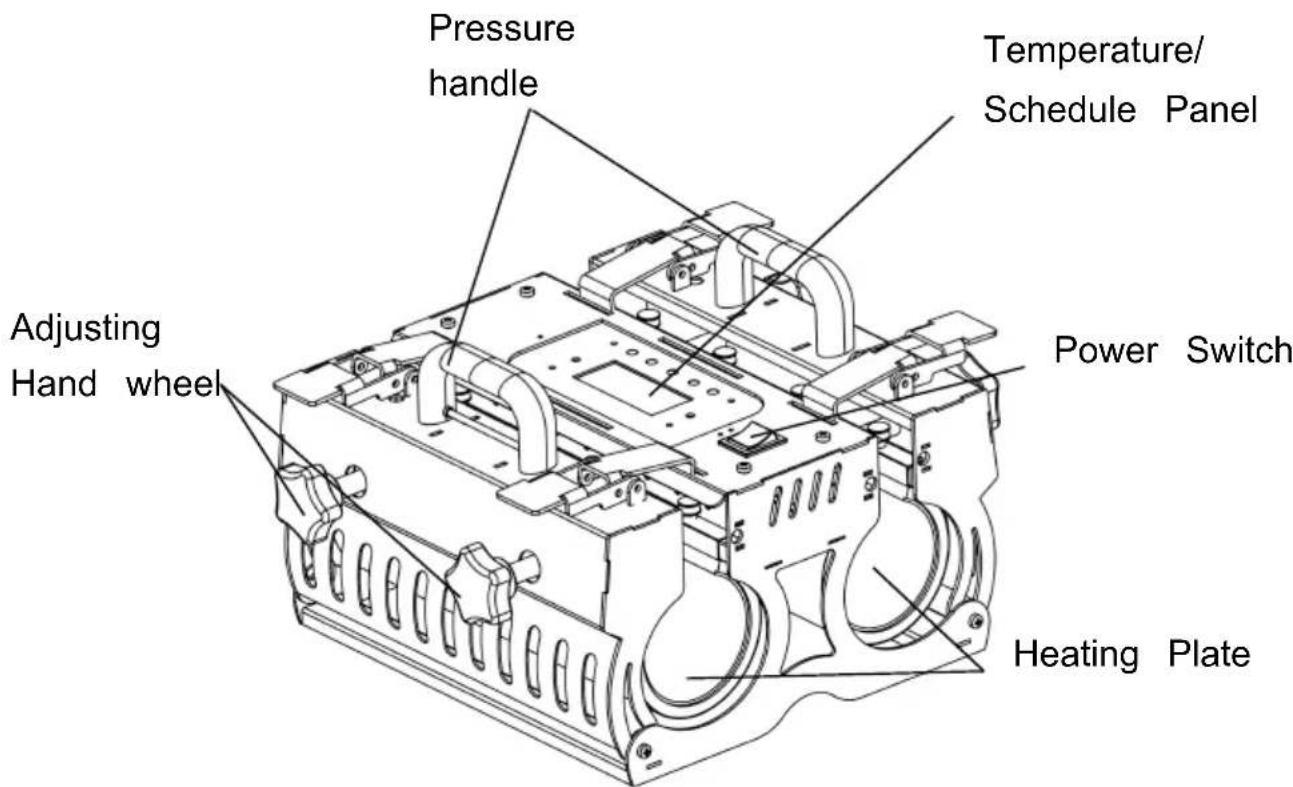

Diagramma della struttura del prodotto.

Istruzioni per l'uso.

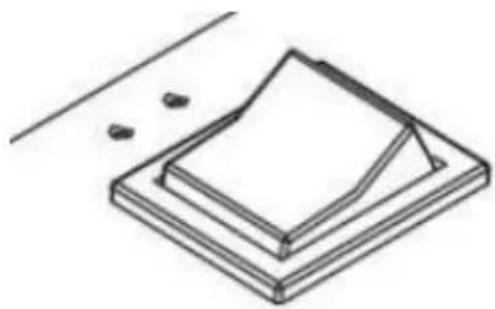

1. Secondo la tensione indicata nel pacchetto di apparecchiature, collegare la macchina alla presa da 230V e accendere l'alimentazione elettrica. Interruttore principale, l'indicatore di alimentazione la spia è accesa (notare che l'intera macchina deve avere un forte filo di terra protettivo).

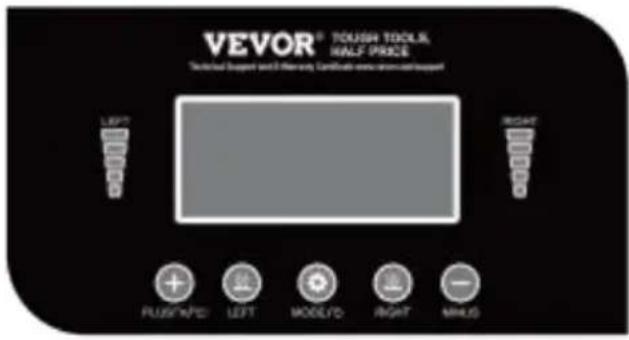

1. Premere una volta il tasto Mode per impostare la temperatura sinistra, qui premere il tasto PIÙ per aumentare e premere MENO per ridurre; Premere due volte il tasto Mode per impostare il tempo rimasto, quindi premere il tasto PIÙ per aumentare e premere MENO per ridurre; Premere tre volte il tasto Mode per impostare la temperatura sulla destra, premere il tasto PIÙ per aumentare e premere MENO per ridurre; Premere il tasto Mode quattro volte per impostare l'ora corretta, premere il tasto PIÙ per aumentare e premere MENO per ridurre. Premere una quinta volta per tornare allo stato iniziale di avvio. Tenere premuto il tasto PIÙ per 5 secondi e cambiare la temperatura Fahrenheit sugli schermi sinistro e destro.

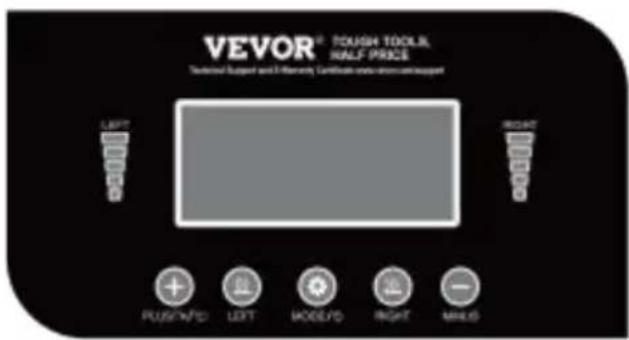

1. Avviare il riscaldamento: premere il pulsante SINISTRA, il riscaldatore sinistro verrà riscaldato e la barra di avanzamento sinistra si illuminerà; Premere il pulsante DESTRA, il riscaldatore si accende il lato destro è riscaldato e la barra di avanzamento sulla destra si illumina; quando si riscalda alla temperatura impostata, vengono emessi due segnali acustici di allarme e viene premuto nuovamente il tasto SINISTRA o DESTRA per terminare urgentemente il riscaldamento.

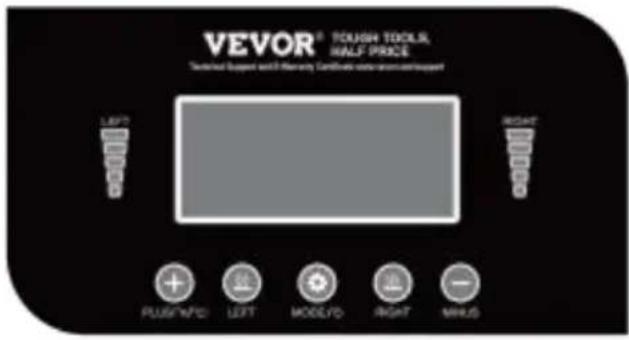

1. Quando riscaldato alla temperatura impostata, premere una volta il tasto PIÙ, il tempo di funzionamento totale a sinistra inizia ad essere positivo, la luce lampeggiante della linea in movimento totale inizia a lampeggiare, il tempo di trasferimento a sinistra attende che la temperatura raggiunga la temperatura impostata, la temperatura inizia il conto alla rovescia e la spia di funzionamento inizia a lampeggiare; nello stato di riscaldamento alla temperatura impostata, premere una volta il tasto MENO, il tempo di funzionamento totale a destra inizia a essere conteggiato, la luce lampeggiante della linea di funzionamento totale inizia a lampeggiare, il tempo di trasferimento a destra attende che la temperatura si accenda inizi a lampeggiare, il tempo di trasferimento corretto attende che la temperatura raggiunga la temperatura impostata per avviare il conto alla rovescia e la spia di funzionamento inizia a lampeggiare; nell'operazione di trasferimento sono presenti due meccanismi di allarme del tempo di esecuzione totale:

b. Dopo il conto alla rovescia, il cicalino suona per 5 secondi e la spia del conto alla rovescia sullo schermo lampeggia (che termina sui lati sinistro e destro lampeggia ed entrambi i lati lampeggiano contemporaneamente). L'operazione totale raccoglie il segnale e continua a far avanzare il tempo dopo 20 secondi (impostato). Nessuna operazione, interrompe automaticamente il riscaldamento con la temperatura impostata come riferimento e la trasferisce per proteggere la temperatura [regolarmente 100 gradi Celsius (impostabile)] come riferimento.

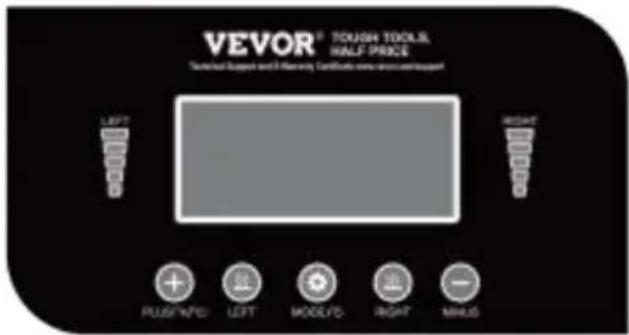

Testare la temperatura costante. Il cicalino suona a intervalli di 3 secondi. Lo schermo mostra che la spia del conto alla rovescia e la spia del funzionamento totale lampeggiano contemporaneamente (quale lato dell'allarme sul lato sinistro destro lampeggia ed entrambi i lati lampeggiano contemporaneamente tempo).

Premere PIÙ o MENO per sollevare l'allarme una volta e (quale lato dell'allarme preme l'allarme) ritorna alla normalità; nello stato di allarme gli altri tasti sono disabilitati.

B. Il tempo totale di avvio di un'operazione non deve superare i 5 minuti (impostazione) e quelli che superano i 5 minuti saranno considerati operazioni apparecchiature improprie. In caso di guasto il dispositivo interrompe

immediatamente l'alimentazione del corpo scaldante, il sistema si pone nello stato di stand-by e premendo il tasto Mode si riaccende.

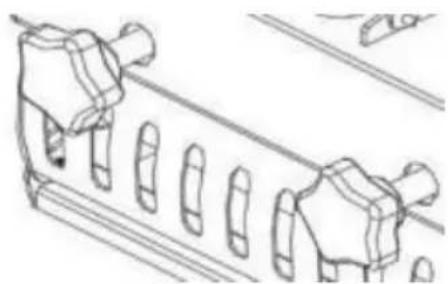

1. Regolare la manopola e il volantino, provare a chiudere il dispositivo più volte per regolare la pressione appropriata e girare l'orologio saggio. Il volantino può aumentare la pressione dell'attrezzatura; ruotando il volantino in senso antiorario è possibile ridurre la pressione dell'apparecchiatura fino alla pressione adeguata.
2. Posizionare la tazza piatta sul tampone di spugna, piegare la carta calda del disegno è rivolta verso di esso, la parte della tazza da trasferire), premere la maniglia verso il basso fino a quando non è completamente spenta, quindi si accende la luce del tempo lampeggia e il tempo inizia il conto alla rovescia. Al termine del conto alla rovescia, la luce si è spenta e il cicalino ha disattivato il suono ' che significa che la verniciatura a caldo è stata completata. In questo momento la maniglia dovrebbe essere revocata il prima possibile.

Ambito di applicazione

Tazza	Tazza che cambia colore
200 °C (392 °F) 60 secondi	365°F (185°C) 50 secondi

Analisi dei guasti comuni

Fenomeno del fallimento	Cause di fallimento	Risoluzioni
Non può essere	Piastra riscaldante o relè	Controllare la piastra
riscaldato, ma si vede bene.	danneggiati	riscaldante o il relè per eventuali danni.
Colore insufficiente e scolorimento dell'immagine	Temperatura insufficiente E/o tempo di riscaldamento insufficiente.	Regolare la temperatura e/o aumentare il tempo riscaldamento.
Colore scuro; immaginsfocate.	Premere il tempo è troppo lungo e la temperatura è troppo alta	Regolare la temperatura e il tempo di riscaldamento
Nessuna azione dopo l'avvio	Se la spina viene toccata beneSe il fusibile è acceso	Controllare che la spina sia ben toccata
		Controllare la combustione del fusibile
La temperatura effettiva supera la temperatura impostata	Relè scollegato	Scollegare il relè e sostituire il relè.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 91730

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
