BRUKSANVISNING HC-10 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Dispenser för varm choklad

MODELL:HC-10

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

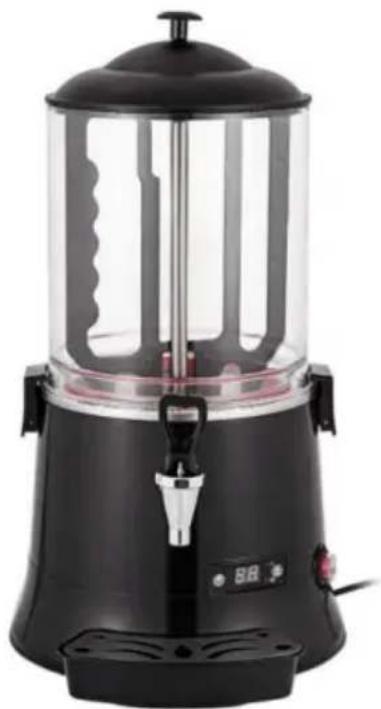

Dispenser för varm choklad

MODELL:HC-10

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	Endast för inomhusbruk

HC-10 varm chokladmaskin, även känd som "het kaffemaskin", är en multifunktionell varmdrycksmaskin, som kan värma och röra om kaffe, choklad, mjölk, mjölkte, fruktjuice, bönor (ris) mjölk, vin, etc., eller blandade drycker: chokladmjölk, mjölkkaaffe, etc. Maskinen har egenskaperna för vackert utseende, ny design, liten ockuperad yta och så vidare, och kan användas självständigt eller användas tillsammans. Den är lämplig för kaféer, gör-det-själv-chokladbutiker, mjölktebutiker, barer, västerländska restauranger på hotell eller exklusiva byggnader, 4S-butiker för fritidsbilar, företagslounger, tebarer och annan nödvändig utrustning.

VIKTIGA SÄKERHETSÅTGÄRDER

När du använder elektriska apparater ska grundläggande säkerhetsföreskrifter alltid följas inklusive följande: 1. Läs alla

instruktioner innan du använder denna produkt.

1. Denna apparat genererar värme under användning. Rör inte vid heta ytor. Använd handtag eller knoppar.
2. För att skydda mot elektriska stötar, placera eller doppa inte ner sladd, kontakter eller apparaten i vatten eller annan vätska.
3. Denna apparat är inte avsedd att användas av barn eller av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap. Noggrann övervakning är nödvändig när någon apparat används nära barn. Barn bör övervakas för att säkerställa att de inte gör det leka med apparaten. Håll apparaten och dess sladd utom räckhåll för barn.
4. Dra ur kontakten från uttaget när den inte används, innan du sätter på eller tar av delar och innan rengöring. Låt svalna innan du sätter på eller tar av delar, och före rengöring. För att koppla från, vrid valfri kontroll till OFF och koppla sedan ur strömmen sladd från uttaget. Koppla inte bort genom att dra i sladden.
5. Använd inte någon apparat med en skadad sladd eller kontakt eller efter att apparaten fungerar felaktigt eller har skadats på något sätt. Låt bli försök att byta ut eller skarva en skadad sladd. Lämna tillbaka apparaten till tillverkare (se garanti) för undersökning, reparation eller justering.
6. Användning av tillbehör som inte rekommenderas av apparaten tillverkaren kan orsaka skador.
7. Använd inte utomhus eller för kommersiella ändamål.
8. Låt inte sladden hänga över kanten på bordet eller bänken eller vidrör heta ytor.
9. Placera inte på eller nära våta ytor eller värmekällor som t.ex gas- eller elektrisk brännare, eller i en uppvärmd ugn.
10. Ytterst försiktighet måste iakttas när en apparat som innehåller het olja eller andra heta vätskor.
11. Värmebasen utsätts för restvärme från tillagningscykeln. Låt bli rör vid värmebasen omedelbart efter användning. Låt svalna innan hantering.
12. Var försiktig när du öppnar locket under eller efter en tillagningscykel. Utströmmande ånga kan orsaka brännskador.
13. Använd inte apparaten för annat än avsett ändamål. Missbruk kan orsaka skador.
14. Endast avsedd för hushållsbänkskiva. Behåll 6 tum (152 mm)

fri från väggen och på alla sidor. Använd alltid apparaten på en torr, stabil, slät yta.

1. Se till att handtagen är ordentligt monterade i skålen och lästa på plats innan användning.
2. Lämna aldrig obevakad när den innehåller het olja.
3. WARNING: Spillod mat kan orsaka allvarliga brännskador. Behåll apparaten och sladden borta från barn. Draperera aldrig sladden över diskens kant och aldrig använd uttag under disk.
4. Modeller med löstagbara nätsladdar: ta inte bort nätsladden Under operationen. Om kontakten kopplas bort från apparaten, dra ur kontakten från vägguttaget innan du ansluter igen.

DENNA PRODUKT ÄR ENDAST FÖR HUSHÅLLSBRUK

Inga delar inuti som kan repareras av användaren. Power Unit behöver aldrig smörjas. Do inte försök att serva denna produkt. En kort nätsladd medföljer

minska risken för att fastna i eller snubbla över en

längre sladd. En förlängningssladd kan användas med försiktighet. Men den märkt elektriskt märkvärde för förlängningssladden bör vara minst lika hög som fonduegrytans elektriska klassificering. Förlängningssladden ska inte vara det får hänga över bänken eller bordsskivan där den kan dras på barn eller oavsiktligt snubblat.

SPARA DESSA INSTRUKTIONER

FCC-information:

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda Utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive

störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser är utformade för att ge rimligt skydd mot skadlig störning

i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garantera att störningar inte kommer att inträffa i en viss installation. Om det här produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

ÿ. Grundläggande parametrar

Modell	HC-10	Volym	10L
Namn Varmchokladmaskin		Temperatur kontrollområde	30-90
Kraft tillförsel	AC220-240V 50/60HZAC110-120V 50/60HZ	Nettovikt	7,1 kg
Kraft	600W	Skissera mått	320*400*570

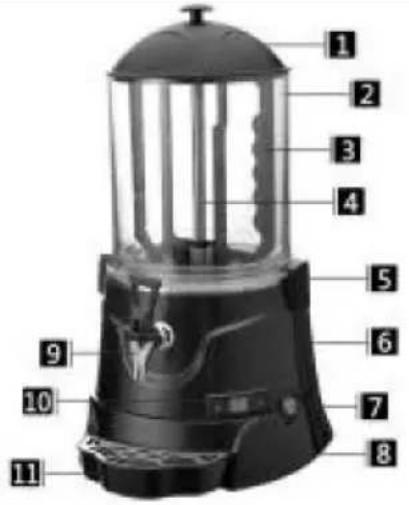

1.omslag2.Cylinderblock3.Omrörarblad4.Blandningsaxel5.Cylinderkroppsspänne6.Värdskal7.bas8.Strömbrytare9.Utloppskran 10.kontroll11. Vattenuppsamlingslåda

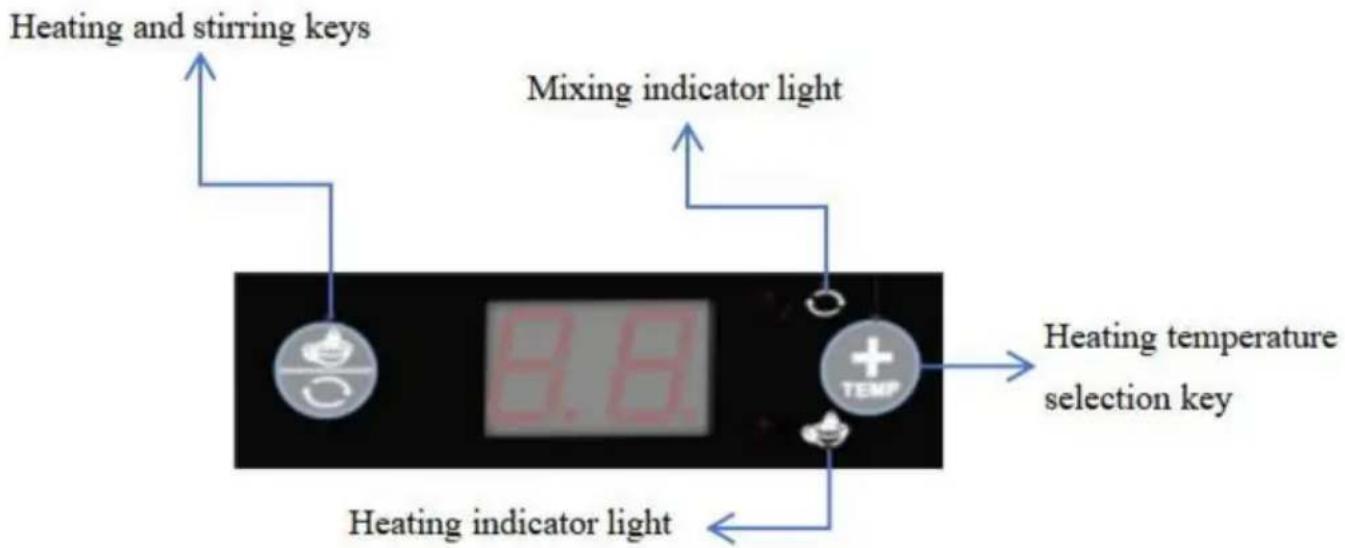

Schematisk kontrollpanel

ÿ. Användningsinstruktioner

• Ta bort maskinen och ta bort skumfilmen. Kontrollera att

namnskyltens parametrar på baksidan av maskinen stämmer överens med vad du behöver. Om inte, kontakta kundtjänsten. Vänligen läs dessa instruktioner noggrant innan du försöker använda maskinen. • Slå på strömförsörjningen, summern piper två gånger efter påslagning,

strömindikatorn är på och maskinkretsen är normal; tryck på "blandningsvärmningsknappen" på kontrollpanelen, blandningsindikatorn är på och blandningsbladet roterar; tryck på "omrörnings- och uppvärmningsknappen" för andra gången, och uppvärmningsfunktionsindikatorn tänds. Vänta ett tag för att se om temperaturen på displayen stiger (det är bättre att tillsätta en liten mängd vatten). Tryck på den här knappen en tredje gång, och omrörningen och uppvärmningen avbryts. • I standby-läge, tryck på "temperaturinställningsknappen", och Nixie-röret blinkar för att visa det inställda temperaturvärdet. Vid denna tidpunkt kan du trycka på "temperaturinställningsknappen" för att öka det inställda värdet. Tryck länge på "temperaturinställningsknappen" för att snabbt öka det inställda värdet.

Det inställda temperaturområdet är 30 y \~ 90 y. Tryck inte på någon knapp i 5 sekunder, spara parametrar, lämna inställningsläget och återgå till standbyläget.

- I standby-läge, tryck på "blandningsvärmningsknappen", blandningsindikatorn tänds och mixern börjar arbeta. Tryck på "Omrörningsknapp för värme" igen, värmeindikatorlampan lyser, värmeröret börjar fungera och det digitala röret visar den faktiska temperaturen. När den faktiska temperaturen är högre än eller lika med den inställda temperaturen slutar värmeröret att fungera och värmeindikatorn blinkar. När temperaturen sjunker och är 3 grader under den inställda temperaturen börjar värmeröret fungera igen, och värmeindikatorn lyser.

Om du vill avsluta uppvärmningsprocessen kan du trycka på knappen "Omrörning uppvärmning" för att lämna uppvärmningsläget, och uppvärmningsindikatorn slocknar och återgår till standbyläge.

- Tryck länge på "temperaturinställningsknappen" i standby-läge för att gå in i parameterinställningen. Tryck på inställningsknappen för att växla parametrarna från C1 till C6. Tryck på knappen "Omrörning och

uppvärmning" för att välja parameter. Nixie-röret visar motsvarande parametervärde.

Tryck på "temperaturjusteringstangenten" för att ändra motsvarande parametervärde (värdet ökar i en riktning. När det när maxvärdet, tryck på "temperaturjusteringstangenten" igen för att ändra det till intervallets lägsta värde). Tryck på knappen "Omrörning värme" igen för att återgå till parameterval, använd ingen knapp på 5 sekunder

efter att ha ställt in parametrarna, spara parametrarna, lämna inställningsläget och återgå till standbyläget.

Parametrar	namn	Räckvidd	Första värde	Enhet
C1	Temperatur ersättningsvärde	-19~20	0	ÿ
C2	Värmare omstart temperaturåtergång skillnad	0~50	1	ÿ
C3	Värmare Larmström (Spänn 0,1)	0,5~3,0	2.0	A
C4	De två första siffrorna i motorlarmström värde: 1,1 (spann 0,1)	0~2,0	1	A
C5	Två siffror efter motorns decimalkomma larmströmvärde: 0,01	1~9	0	A
C6	larmläge	0~3	3	0: Inget larm1: Individuell uppvärmning larm2: Separera motorlarm3: Full larm

Larmbeskrivning: Larmfunktionen kan endast aktiveras när motsvarande enhet börjar fungera. Efter att larmet har gått måste det slås på igen.

E1: Överströmslarm för blandningsmotor

E2: Värmare överströmslarm

IV. Försiktighetsåtgärder för rengöring

1. Rengör utsidan • För

det yttre fatet, om drycken rinner, tvätta den med rent vatten och skrubba läget runt tätningsringe med en borste; om drycken är lätt att stelna, till exempel choklad, tvätta den med varmt vatten, så blir den lättare att rengöra efter smältning. Skrubba trummans vägg och täck med svamp eller mjuka rengöringsverktyg. Hårda rengöringsverktyg kan lätt orsaka repor på pipväggen och locket. Plastytan på basen kan skrubbas med en handduk.

2. Rengöringssteg

AÿFlytta de två cylinderblocksspärrarna uppåt enligt bilden

1° 2°

B. Ta av locket

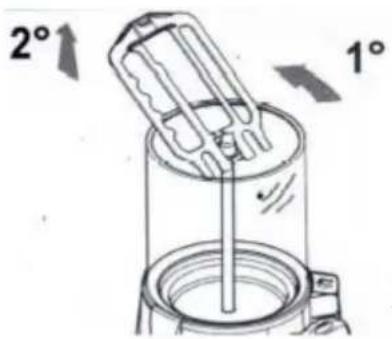

C. Som visas i figuren, dra upp omrörarbladet 30 cm, luta det 80 grader och dra det sedan upp för att få ut det roterande bladet.

2° 1°

D. Cylinderblock

E. Ta bort tätningsringen

F. Montera den rengjorda tätningsringen igen. Var uppmärksam på att installera tätningsringen på plats.

3.Rengöringskran •För

kranen, om drycken är lätt att stelna, såsom choklad, bör den rengöras i tid, annars kan chokladens stelning orsaka blockering av kranen; Rengöringsmetod: Efter rengöring av cylinderblocket, tillsätt varmt vatten till

cylinderblocket, slå sedan på kranen och töm tills vattnet från kranen är helt fritt från föroreningar

V. Bruksanvisning

1. Instruktioner •

Häll chokladpulvret och andra kryddor i cylindern, häll i lagom mängd vatten, 3-5 cm från cylinderns övre ände.

- Slå på strömförsörjningen, tryck på strömbrytaren, ställ in temperaturen på önskad temperatur, tryck på omrörnings- och uppvärmningsknappen, maskinen kommer automatiskt att röra om och värma, nå den inställda temperaturen och vara i ett tillstånd av värmebevarande.

2. Försiktighetsåtgärder

- När maskinen är i drift är det strängt förbjudet att ta bort blandningsbladet och ta bort eller sätta tillbaka cylinderkroppen. • När maskinen slutar röra, var uppmärksam på om drycken stelnat när den kyls. Om det stelnat, ta ut cylinderkroppen och omrörarbladet och placera dem på ett rent bassäng, för att undvika överbelastning av motorn och påverka maskinens livslängd. • Om maskinen behöver kylas, koppla bort strömförsörjningen för naturlig kylning. Spraya inte vatten på värmaren för kylning, för att inte påverka maskinens livslängd.

ÿ. Felanalys och lösning

Serie siffra	Symptom Orsak till förekomsten Urladdningsmetod
1	De maskin gör inte Start	1. Nätsladden är inte korrekt ansluten	1. Kontrollera strömledningen och anslut den ordentligt
		2. Nolllinje är det inte ansluten	2. Kontrollera nollan linje
		3. Strömbrytaren är inte påslagen	3. Slå på strömbrytaren
		4. Problem med strömbrytarens kontakt och anslutningskabel	4. Kontrollera kontakten och kablarna
		5. Problem med PCB styrelse	5. Byt ut PCB-kortet
2	Motorn gör inte Vispa	1. Låg spänning	1. Kontrollera nätspänningen
		2. Problem med PCB styrelse	2. Byt ut PCB-kortet
		3. Blandningsmotorn är skadad	3. Byt ut blandningsmotorn
		4. Omrörarstaven är inte installerad på plats	4. Kontrollera och installera på plats
3	De maskinen är inte uppvärmd	1. Trådänden av elvärmaren är lös.	1. Kontrollera tråden slutar och anslut dem ordentligt
		2. Elvärmaren är skadad	2. Byt ut elvärmaren
4	Material läckage	1. Slangen som ansluter kranen är trasig.	1. Kontrollera och byt ut slangen
		2. Klämman på silikonslangen är lös.	2. Kontrollera och anslut klämman
		3. Kranventilhuset är skadat	3. Byt ut kranens ventilhus
		4. Tätningsringen vid cylinderkroppen är skadad.	4. Byt ut tätningsringen
5	LCD-skärmen gör inte visa	1. Problem med PCB styrelse	1. Byt ut PCB-kortet
		2. Lös kontakt	2. Kontrollera och anslut kontakten.

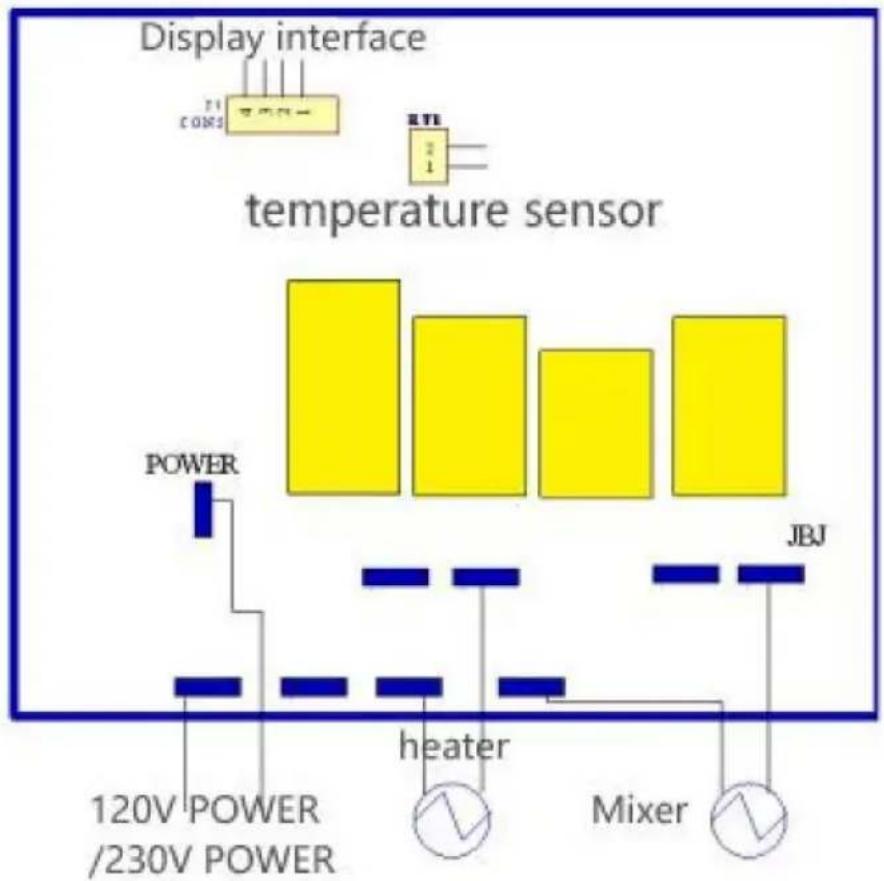

ÿ. Kretsschema

Garantikort

Frågor

och svar 1.Hur får jag en reservtätningsring?

Du kan kontakta oss för att köpa.

1. Kan jag använda mjölkpulver?

Ja

1. Kan jag lägga till chokladbitar och mjölk för att göra varm choklad?

Chokladtärningar rekommenderas inte. Chokladpulver rekommenderas.

1. Kan jag göra drinkar inuti?

Ja

1. Är chokladbubblande ett normalt fenomen?

Ja, i allmänhet innehåller choklad en viss mängd små bubblor.

Under omrörning kommer bubblor också in i chokladslammet; Uppvärmning av choklad producerar också gas; Så, oroa dig inte.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730
