MANUALE UTENTE HC-10 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Distributore di cioccolata calda

MODELLO:HC-10

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Distributore di cioccolata calda

MODELLO:HC-10

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici.
	Solo per uso interno

La macchina per cioccolata calda HC-10, nota anche come "macchina per caffè caldo", è una macchina multifunzionale per bevande calde, che può riscaldare e mescolare caffè, cioccolato, latte, tè al latte, succhi di frutta, latte di fagioli (riso), vino, ecc., o bevande miste: latte al cioccolato, caffè al latte, ecc. La macchina ha le caratteristiche di bell'aspetto, design innovativo, piccola area occupata e così via, e può essere utilizzata indipendentemente o insieme. È adatto per caffetterie, negozi di cioccolato fai da te, negozi di tè al latte, bar, ristoranti occidentali in hotel o edifici di fascia alta, negozi 4S per auto da diporto, lounge aziendali, bar da tè e altre attrezzature necessarie.

TUTELA IMPORTANTE

Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di sicurezza di base, incluse le seguenti: 1.

Leggere tutte le istruzioni prima di utilizzare questo prodotto.

1. Questo apparecchio genera calore durante l'uso. Non toccare le superfici calde. Utilizzare maniglie o pomelli.
2. Per proteggersi dalle scosse elettriche, non posizionare o immergere cavi, spine o apparecchio in acqua o altro liquido.
3. Questo apparecchio non è destinato all'uso da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza. È necessaria una stretta supervisione quando si utilizza qualsiasi apparecchio vicino ai bambini. I bambini dovrebbero essere sorvegliati per assicurarsi che non lo facciano giocare con l'apparecchio. Tenere l'apparecchio e il cavo fuori dalla portata bambini.
4. Scollegare dalla presa quando non in uso, prima di mettere o togliere parti e prima della pulizia. Lasciare raffreddare prima di montare o togliere le parti e prima della pulizia. Per disconnettersi, ruotare qualsiasi controllo su OFF, quindi scollegare l'alimentazione cavo dalla presa. Non scollegare tirando il cavo.
5. Non utilizzare alcun apparecchio con un cavo o una spina danneggiati o dopo il l'apparecchio non funziona correttamente o è stato danneggiato in qualsiasi modo. Non tentare di sostituire o giuntare un cavo danneggiato. Riporre l'apparecchio nel produttore (vedi garanzia) per esame, riparazione o regolazione.
6. L'uso di accessori accessori non consigliati dall'apparecchio produttore potrebbe causare lesioni.
7. Non utilizzare all'aperto o per scopi commerciali.
8. Non lasciare che il cavo penda dal bordo del tavolo o del bancone, né tocchi superfici calde.
9. Non posizionare sopra o vicino a superfici bagnate o fonti di calore come quelle calde fornello a gas o elettrico o in un forno riscaldato.
10. È necessario prestare la massima attenzione quando si sposta un apparecchio contenente olio bollente o altri liquidi caldi.
11. La base riscaldante è soggetta al calore residuo derivante dal ciclo di cottura. Non toccare la base riscaldante immediatamente dopo l'uso. Lasciare raffreddare prima di maneggiarlo.
12. Prestare attenzione quando si apre il coperchio durante o dopo un ciclo di cottura. Il vapore che fuoriesce può causare ustioni.
13. Non utilizzare l'apparecchio per un uso diverso da quello previsto. L'uso improprio può causare lesioni.
14. Destinato esclusivamente all'uso domestico sul piano di lavoro. Mantenere 6 pollici (152 mm)

lontano dal muro e su tutti i lati. Utilizzare sempre l'apparecchio su una superficie asciutta, stabile, superficie piana.

1. Assicurarsi che le maniglie siano correttamente montate sulla ciotola e bloccate in posizione prima di usare.
2. Non lasciare mai incustodito quando si contiene olio caldo.
   18.AVVERTENZA: il cibo versato può causare gravi ustioni. Conservare l'apparecchio e cavo lontano dalla portata dei bambini. Non stendere mai il cavo sul bordo del bancone e mai utilizzare la presa sotto il bancone.
3. Modelli con cavi di alimentazione staccabili: non rimuovere il cavo di alimentazione durante l'operazione. Se la spina si scollega dall'apparecchio, scollegarla dalla presa a muro prima di ricollegarlo.

QUESTO PRODOTTO È SOLO PER USO DOMESTICO

All'interno non sono presenti parti riparabili dall'utente. L'unità di potenza non necessita mai di lubrificazione. Fare non tentare di riparare questo prodotto. Viene fornito un cavo di alimentazione corto ridurre il rischio derivante dall'impigliarsi o dall'inciampare a

cavo più lungo. È possibile utilizzare una prolunga con cautela. comunque, il La potenza elettrica indicata della prolunga dovrebbe essere almeno pari a la potenza elettrica della pentola per fonduta. La prolunga non dovrebbe esserlo può essere appeso al bancone o al tavolo dove può essere tirato bambini o inciampare involontariamente.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC:

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta a le seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare quella dell'utente autorità per utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e se non installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non c'è garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto causa interferenze dannose alla radio o alla televisione ricezione, che può essere determinata spegnendo e accendendo il prodotto, il l'utente è invitato a provare a correggere l'interferenza con uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

ÿ. Parametri di base

Modello	HC-10	Volume	10 litri
Nome Macchina per la cioccolata calda		Temperatura campo di controllo	30-90
Energia fornitura	AC220-240V 50/60HZAC110-120V 50/60HZ	Peso netto	7,1 Kg
Energia	600 W	Contorno dimensioni	320*400*570

ÿ. Introduzione ai componenti

1. copertura 2. Blocco cilindri 3. Lama di agitazione 4. Albero di miscelazione 5. Fibbia corpo cilindro 6. Guscio host 7.base 8. Interruttore di alimentazione 9. Rubinetto di scarico 10. controller 11. Vasca raccolta acqua

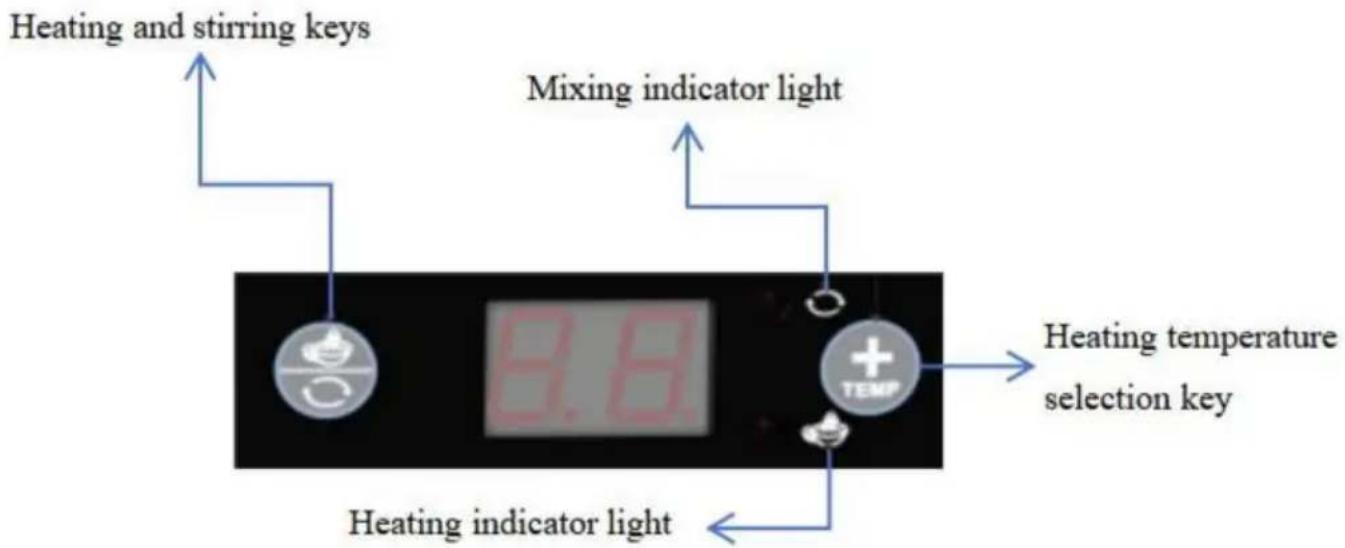

Schema del pannello di controllo

ÿ. Istruzioni per l'uso

- Rimuovere la macchina e rimuovere la pellicola di schiuma. Controlla che il i parametri della targhetta sul retro della macchina sono coerenti con ciò di cui hai bisogno. In caso contrario, contattare il servizio post-vendita. Si prega di leggere attentamente queste istruzioni prima di provare a utilizzare la macchina.. • Accendere l'alimentazione, il cicalino emette due segnali acustici dopo l'accensione, il

l'indicatore di alimentazione è acceso e il circuito della macchina è normale; premere il "tasto di riscaldamento della miscelazione" sul pannello di controllo, l'indicatore di miscelazione è acceso e la pala di miscelazione ruota; premere il "tasto di agitazione e riscaldamento" per la seconda volta e l'indicatore della funzione di riscaldamento si accende. Attendere qualche istante per vedere se la temperatura sul display aumenta (è meglio aggiungere una piccola quantità di acqua). Premere questo tasto una terza volta e l'agitazione e il riscaldamento si interromperanno.

- Nello stato di standby, premere il "tasto di impostazione della temperatura" e il tubo Nixie lampeggia per visualizzare il valore della temperatura impostata. A questo punto, è possibile premere il "tasto di impostazione della temperatura" per aumentare il valore impostato.

Premere a lungo il "tasto di impostazione della temperatura" per aumentare rapidamente il valore impostato. L'intervallo di temperatura impostato è 30 \~ 90 . Non premere alcun tasto per 5 secondi, salvare i parametri, uscire dallo stato di impostazione e tornare allo stato di standby.

- Nello stato di standby, premere il "tasto di riscaldamento della miscelazione", l'indicatore di miscelazione si accende e il mixer inizia a funzionare. Premere nuovamente il "tasto di riscaldamento agitazione", la spia del riscaldamento si accende, il tubo di riscaldamento inizia a funzionare e il tubo digitale visualizza la temperatura effettiva. Quando la temperatura effettiva è maggiore o uguale alla temperatura impostata, il tubo di riscaldamento smette di funzionare e l'indicatore di riscaldamento lampeggia. Quando la temperatura scende ed è 3 gradi inferiore alla temperatura impostata, il tubo di riscaldamento riprende a funzionare e l'indicatore di riscaldamento si accende. Se si desidera terminare il processo di riscaldamento, è possibile premere il "tasto di riscaldamento agitazione" per uscire dalla modalità di riscaldamento e l'indicatore di riscaldamento si spegnerà e tornerà allo stato di standby. • Premere a lungo il "tasto di impostazione

della temperatura" nello stato di standby per accedere all'impostazione dei parametri. Premere il tasto di impostazione per cambiare i parametri da C1 a C6. Premere il "tasto agitazione e riscaldamento" per selezionare il parametro. Il tubo nixie mostra il valore del parametro corrispondente.

Premere il "tasto di regolazione della temperatura" per modificare il valore del parametro corrispondente (il valore aumenta in una direzione. Quando raggiunge il valore massimo, premere nuovamente il "tasto di regolazione della temperatura" per portarlo al valore minimo dell'intervallo).

Premere nuovamente il "tasto riscaldamento agitazione" per tornare alla selezione dei parametri, non azionare alcun tasto per 5 secondi

dopo aver impostato i parametri, salvare i parametri, uscire dallo stato di impostazione e tornare allo stato di standby.

Parametri	Nome	Allineare	Iniziale valore	Unità
C1	Temperatura valore di compensazione	-19~20	0	ÿ
C2	Riavvio del riscaldatore ritorno della temperatura differenza	0~50	1	ÿ
C3	Corrente allarme riscaldatore (Campo 0,1)	0,5~3,0	2.0	UN
C4	Prime due cifre di corrente di allarme motore valore: 1,1 (intervallo 0,1)	0~2.0	1	UN
C5	Due cifre dopo il punto decimale del motore valore corrente dell'allarme: 0,01	1~9	0	UN
C6	modalità sveglia	0~3	3	0: nessun allarme1: Individuale riscaldamento allarme2: Separato allarme motore3: Pieno allarme

Descrizione allarme: La funzione allarme può essere attivata solo quando

il dispositivo corrispondente inizia a funzionare. Dopo che l'allarme suona, è necessario essere riacceso.

E1: Allarme sovracorrente motore di miscelazione

E2: Allarme sovracorrente riscaldatore

IV. Precauzioni per la pulizia

1. Pulisci l'esterno • Per il

fusto esterno, se la bevanda scorre, lavala con acqua pulita e strofina la posizione attorno all'anello di tenuta con una spazzola; se la bevanda è facile da solidificare, come il cioccolato, lavarla con acqua calda e sarà più facile pulirla dopo lo scioglimento. Strofinare la parete della botte e coprire con una spugna o strumenti di pulizia morbidi. Gli strumenti duri per la pulizia possono facilmente causare graffi sulla parete e sul coperchio della canna. La superficie in plastica della base può essere strofinata con un asciugamano.

2.Passaggi di pulizia

AÿSpostare i due fermi del blocco cilindri verso l'alto come mostrato nell'illustrazione

1° 2°

BÿTogliere il coperchio

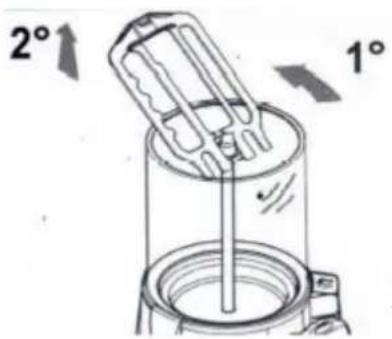

C. Come mostrato nella figura, sollevare la lama di agitazione di 30 cm, inclinarla di 80 gradi, quindi tirarla verso l'alto per estrarre la lama rotante.

2° 1°

D. Blocco cilindri

E. Rimuovere l'anello di tenuta

F.Installare nuovamente l'anello di tenuta pulito. Prestare attenzione all'installazione di anello di tenuta in posizione.

OK!

NO!

G. Installare il cilindro pulito sulla macchina.

H. Fissare il fermo della serratura a cilindro.

2° 1°

3. Pulizia del rubinetto

- Per il rubinetto, se la bevanda è facile da solidificare, come il cioccolato, deve essere pulita tempestivamente, altrimenti la solidificazione del cioccolato potrebbe causare il blocco del rubinetto; Metodo di pulizia: dopo aver

pulito il blocco cilindri, aggiungere acqua calda al blocco cilindri, quindi aprire il rubinetto e scaricare finché l'acqua dal rubinetto non è completamente priva di impurità

V. Istruzioni per l'uso

1. Istruzioni •

Versare il cioccolato in polvere e gli altri condimenti nel cilindro, versare una quantità adeguata di acqua, a 3-5 cm dall'estremità superiore del cilindro.

- Accendere l'alimentazione, premere l'interruttore di alimentazione, impostare la temperatura sulla temperatura richiesta, premere il tasto di agitazione e riscaldamento, la macchina mescolerà e riscalderà automaticamente, raggiungerà la temperatura impostata e sarà in uno stato di conservazione del calore.

2. Precauzioni

- Quando la macchina è in funzione è severamente vietato rimuovere la pala mescolatrice e togliere o rimontare il corpo cilindro. • Quando la macchina smette di mescolare, prestare attenzione se la bevanda si solidifica una volta raffreddata. Se si solidifica, estrarre il corpo del cilindro e la pala di agitazione e posizionarli su una bacinella pulita, in modo da evitare il sovraccarico del motore e compromettere la durata della macchina. • Se la macchina necessita di raffreddamento, scollegare l'alimentazione per il raffreddamento naturale. Non spruzzare acqua sul riscaldatore per il raffreddamento, per non compromettere la durata della macchina.

ÿ. Analisi e soluzione dei guasti

Seriale Numero	Sintomi Causa	dell'evento Metodo di scarica
1	IL macchina non inizio	1. Il cavo di alimentazione non è collegato correttamente	1. Controllare la linea di alimentazione e collegarla correttamente
		2. La linea zero non lo è collegato	2. Controllare lo zero linea
		3. L'interruttore di alimentazione non è acceso	3. Accendere l'interruttore di alimentazione
		4. Problemi con la spina dell'interruttore di alimentazione e il cavo di collegamento	4. Controllare la spina e il cablaggio
		5. Problema con la PCB asse	5. Sostituire la scheda PCB
2	Il motore non mescolata	1. Bassa tensione	1. Controllare la tensione di alimentazione
		2. Problema con il PCB asse	2. Sostituire la scheda PCB
		3. Il motore di miscelazione è danneggiato	3. Sostituire il motore di miscelazione
		4. L'asta di agitazione non è installata in posizione	4. Controllare e installare a posto
3	IL la macchina è non riscaldato	1. L'estremità del filo la resistenza elettrica è allentata.	1. Controllare la filettatura termina e si connette correttamente
		2. La stufa elettrica è danneggiato	2. Sostituire il riscaldatore elettrico
4	Materiale perdita	1. Il tubo che collega il rubinetto è rotto.	1. Controllare e sostituire il tubo
		2. Il morsetto sul tubo in silicone è allentato.	2. Controllare e collegare il morsetto
		3. Il corpo della valvola del rubinetto è danneggiato	3. Sostituire il corpo della valvola del rubinetto
		4. L'anello di tenuta sul corpo del cilindro è danneggiato.	4. Sostituire l'anello di tenuta
5	Il display LCD non Schermo	1. Problema con la PCB asse	1. Sostituire la scheda PCB
		2. Spina allentata	2. Controllare e collegare la spina.

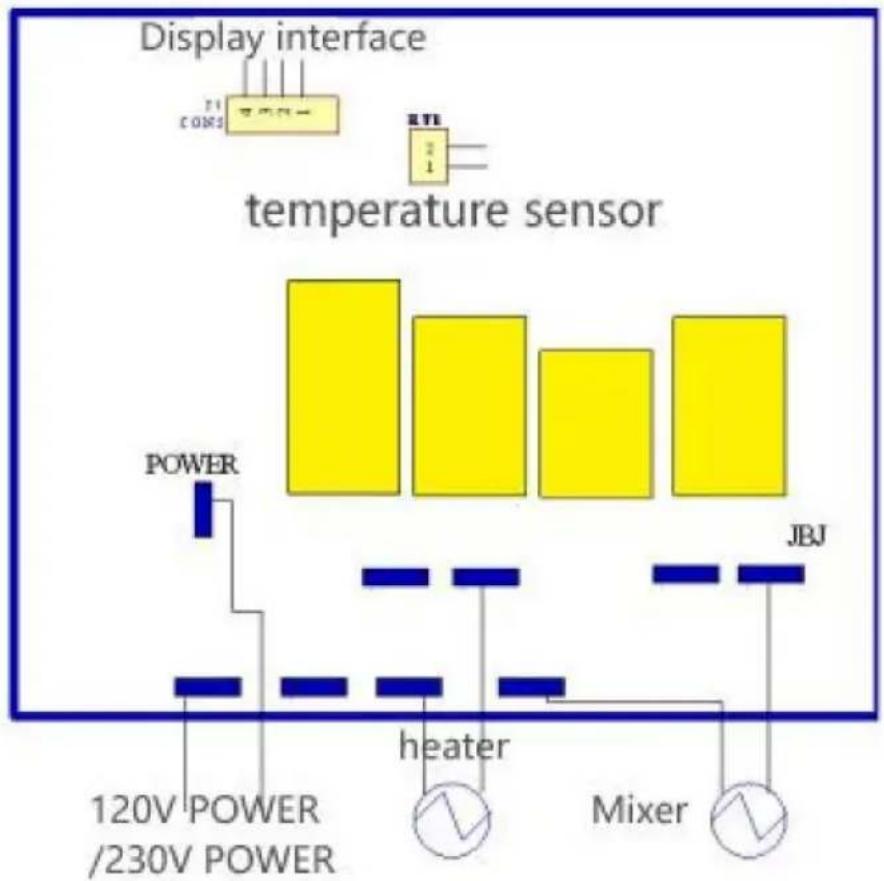

ÿ. Schema del circuito

Carta di garanzia

Domande

e risposte 1. Come posso ottenere un anello di tenuta di ricambio?

Puoi contattarci per acquistare.

1. Posso usare il latte in polvere?

sì

1. Posso aggiungere pezzetti di cioccolato e latte per preparare la cioccolata calda?

I cubetti di cioccolato non sono consigliati. Si consiglia cioccolato in polvere.

1. Posso preparare da bere all'interno?

sì

1. Le bolle di cioccolato sono un fenomeno normale?

Sì, in genere il cioccolato contiene una certa quantità di piccole bollicine.

Durante l'agitazione, anche le bolle entreranno nell'impasto del cioccolato; Il riscaldamento del cioccolato produce anche gas; Quindi non preoccuparti.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
