2RS-4 - Pumpar Vevor - Gratis bruksanvisning och manual
Hitta enhetens manual gratis 2RS-4 Vevor i PDF-format.
| Produkttyp | Vakuumpump |
| Märke | Vevor |
| Modell | 2RS-4 |
| Matningsspänning | 220-240 V ~ 50 Hz |
| Effekt | 1 HP (≈ 746 W) |
| Fritt luftflöde | 10 ft³/min (≈ 283 L/min) |
| Slutvakuum | 0,3 Pa |
| Rotationshastighet | 2800 varv/min |
| Oljekapacitet | 550 ml |
| Mått (L × B × H) | 430 × 142 × 280 mm |
| Vikt | 19 kg |
| Användning | Inomhus, hushållsbruk |
| Rekommenderad oljetyp | Högeffektiv vakuumpumpolja |
| Underhåll | Regelbunden oljebyte och oljepåfyllning; rengöring av filter |
| Säkerhet | Varm yta (brännrisk); risk för elektrisk stöt; får inte utsättas för vatten |
| Reservdelar | Oljetätningar, ventiler, blad, tanklock, oljenivåglas |
| Garanti | Elektroniskt assistans- och garantibevis (www.vevor.com/support) |
| Huvudfunktioner | Vakuumering av kylsystem, luftkonditioneringssystem och andra hushållsapplikationer |
Vanliga frågor - 2RS-4 Vevor
Användarfrågor om 2RS-4 Vevor
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Pumpar i PDF-format gratis! Hitta din manual 2RS-4 - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 2RS-4 av märket Vevor.
BRUKSANVISNING 2RS-4 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
VAKUUMPUMP
MODELL: RS-1 / RS-1.5 / RS-2 / RS-3 / RS-6 2RS-2 / 2RS-3 / 2RS-4 / VP280
Innan du använder denna apparat, läs instruktionsmanualen noggrant och spara den för framtida bruk. Grundläggande säkerhetsåtgärder ska alltid följas, inklusive följande:
Varning - För att minska risken för skada måste användaren läsa instruktionsmanualen noggrant.
Denna symbol, placerad före en säkerhetskommentar, indikerar en försiktighetsåtgärd, varning eller fara. Att ignorera varningen kan leda till en olycka. För att minska risken för brand eller elstöt, följ alltid rekommendationerna nedan.
VARNING
Endast för hushållsbruk.
VARNING: Varm yta - För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn. Förvara inomhus. VARNING: För att minska risken för elektriska stötar, använd endast inomhus.
VARNING: Risk för skada - Rikta inte luft eller ånga direkt mot kroppen.
Endast för hushållsbruk.
VARNING: Het yta - För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn.
Förvara inomhus.
VARNING: För att minska risken för elektriska stötar, använd endast enligt anvisningarna. VARNING: Risk för skada - Rikta inte luftströmmen mot kroppen.

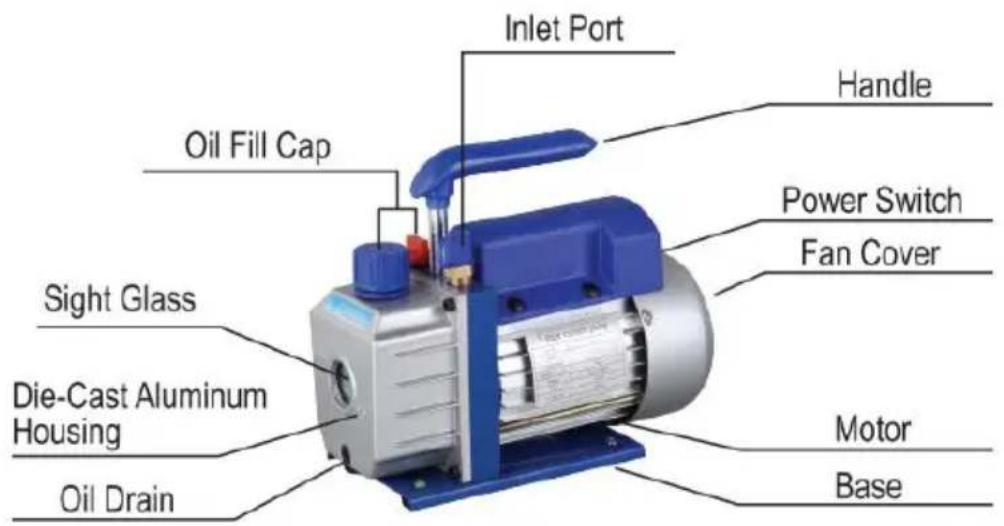

PUMPKOMPONENTER
1. Före användning av din vakuumpump
Motorer är i allmänhet konstruerade för att fungera vid spänningar som är plus eller minus 10 % av märkspänningen. Enspänningsmotorer levereras fullt anslutna och redo att användas.
(1) Kontrollera att spänningen och frekvensen i uttaget överensstämmer med specifikationerna på pumpmotorns dekal. Kontrollera att PÅ/AV-omkopplaren är i AV-läge innan du ansluter pumpen till ett uttag. Ta bort och kassera transportlocket från änden av pumphandtaget.
(2) Pumpen levereras utan olja i behållaren. Före start av pumpen, fyll den med olja. Ta bort avtappningspluggen och tillsätt olja tills oljan precis syns i botten av oljeglaset. Pumpens ungefärliga oljekapacitet är 180–800 ml (se teknisk data).
(3) Sätt tillbaka avtappningspluggen och ta bort locket från en av inloppsportarna. Vrid motoromkopplaren till PÅ. När pumpen går jämnt, sätt tillbaka locket på inloppsporten. Detta kan ta från två till 30 sekunder, beroende på omgivningstemperaturen. Efter att pumpen har gått i ungefär en minut, kontrollera oljeglaset för rätt oljenivå. Nivån ska vara i linje med oljenivåmarkeringen på oljeglaset. Tillsätt olja om det behövs.
Obs! När pumpen är igång ska oljenivån vara i linje med markeringen på
oljeglaset. För låg nivå resulterar i dålig vakuumprestanda. För hög nivå kan
resultera i att olja sprutar ut från avgasporten.
2. Stänga av pumpen efter användning
För att förlänga pumpens livslängd och underlätta start, följ dessa procedurer vid avstängning.
(1) Stäng grenrörets ventil mellan pumpen och systemet. (2) Ta bort slangen från pumpens inlopp. (3) Täck inloppsporten för att förhindra att föroreningar eller lösa partiklar kommer in i porten.
1. Vakuumpumpolja:
Typen och kvaliteten på oljan som används i alla höga vakuumpumpar är extremt viktig för att bestämma det slutliga uppnåeliga vakuumet. Vi rekommenderar användning av High Vacuum Pump Oil. Denna olja har blandats specifikt för att bibehålla maximal viskositet vid normala driftstemperaturer och för att förbättra start i kallt väder.
2. Oljebytesprocedur
(1) Se till att pumpen är uppvärmd. (2) Ta bort oljeavtappningslocket. Töm förorenad olja i en lämplig behållare och kassera den på rätt sätt. Olja kan tvingas ut ur pumpen genom att öppna inloppet och delvis blockera utloppet med en trasa medan pumpen är igång. Använd inte pumpen i mer än 20 sekunder med denna metod. (3) När oljeflödet har stannat, luta pumpen för att tömma resterande olja. (4) Sätt tillbaka oljeavtappningslocket. Ta bort utloppsanslutningen och fyll behållaren med ny vakuumpumpsolja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180-800 ml (se data). (5) Se till att inloppsportarna är täckta och sätt sedan på pumpen. Låt den gå i en minut och kontrollera sedan oljenivån. Om oljan är under OIL NIVÅ-linjen i synglaset, tillsätt olja långsamt (medan pumpen går) tills oljan når OIL NIVÅ-linjen. Sätt tillbaka utloppsanslutningen och se till att inloppet är täckt. (6) a) Om oljan är kraftigt förorenad med slam som bildas när vatten får samlas i oljan, kan du behöva ta bort oljebehållarens lock och torka av insidan. b) En annan metod för att hantera kraftigt förorenad olja är att tvinga ut oljan ur pumpens behållare. För att göra detta, låt pumpen gå tills den är uppvärmd. Medan
pumpen fortfarande går, ta bort oljeavtappningslocket. Begränsa avgaserna. Detta kommer att skapa tryck i oljebehållaren och tvinga ut oljan, inklusive föroreningar.
När oljan börjar flyta, stäng av pumpen.
Upprepa denna procedur vid behov tills kontamineringen har avlägsnats.
Sätt tillbaka oljeavtappningslocket och fyll på behållaren till rätt nivå med färsk pumpolja.
Din pump är konstruerad för pålitlig användning och har en lång livslängd. Om något skulle gå fel, hjälper följande guide dig att få pumpen i drift så snabbt som möjligt.
Om demontering av pumpen krävs, kontrollera din garanti. Garantin kan ogiltigförklaras av missbruk eller kundmanipulation, vilket resulterar i att pumpen blir obrukbar.
1. Fel vid start
Kontrollera nätspänningen. Pumpen måste starta vid ±10 % av märkspänningen (belastad) vid 320F. I extrema fall kan växling mellan standarddriftlindningarna ske.
2. Oljeläckage
(1) Se till att oljan inte är rester från spill etc. (2) Om läckage finns, byt ut modulens lockpackning eller axeltätningen.
Om läckage finns i området kring oljeavtappningspluggen kan du behöva återförsluta pluggen med en kommersiell gängtejp eller gängtätning.
3. Misslyckande att dra ett bra vakuum
Var säker på att vakuummätare och alla anslutningar är i gott skick och täta. Du kan bekräfta läckage genom att övervaka vakuumet med en termistormätare medan du applicerar vakuumpumpolja vid anslutningar eller misstänkta läckagepunkter. Vakuumet kommer att förbättras kort medan oljan tätar läckan. (2) Var säker på att pumpoljan är ren. En dåligt förorenad pump kan behöva flera spolningar. (3) Var säker på att oljan är på rätt nivå. För maximal pumpdrift måste oljan vara i jämnhöjd med OIJENIVÅ-linjen på synglaset när pumpen är igång. Överfyll inte; drifttemperaturer kommer att få oljan att expandera, så den visas högre när pumpen inte är igång. För att kontrollera oljenivån, starta pumpen med kapslad. Kontrollera oljenivån i synglaset. Tillsätt olja om det behövs.
VANLIGA PROBLEM OCH ÅTGÄRDER
| misslyckandeBeskrivning | FelOrsaka | Lösning |
| Lågtvakuumm | 1. Luftinloppslocket påreservporten sida av deluftinloppsporten är lös. | Spänna de luftintagslock |
| 2. Gummiringen inne i lufterinlopp lockpå reservsidan avbabord de luftinlopp portenskadad | Ersättadegummiring | |
| 3. Otilräcklig olja | Tanka till de mittlinje av degauge | |
| 4. Pumpoljan är emulgeradd och oren | Ersättamed ny olja | |
| 5.Pumpens oljeinloppshål ärblockeradellerdeoljeförsörjning är jag ärotillräcklig | Rengör oljeinloppshålet ochfiltret r maska | |
| 6.Läckage avrörbehållareansluten till pumpen | Kontrolleradeanslutet rörbehållare till förhindraläckage | |
| 7. Felaktigt pumpval | Kontrollera storleken påpumpen d behållare, beräknaom och välj t lämpligpumpmodell | |
| 8.Pumpen har använts för loch spelrummet ökar på gruslitage på delar | Kontrollera ,reparera ellerbyt ut pump med en ny pe | |
| OljaLäckage | 1. Oljetätningen är skadad | Ersättadeoljetätning |
| 2.Oljetankanslutningen ärlösaellerskadad | Dra åt skruvarna och byt ude O - ring | |
| Oljeinsprutning | 1.För mycketolja | Dränera de oljatill deoljenivålinjen |
| 2.Den inloppstrycket är förhögt för länge | Välja de lämplig pumpa tillpumphastighetend | |
| Hård start | 1. Oljetemperaturen är för låg | De luft inloppet är ventileratstartar motorn upprepadegånger värmerpumpoljan |
| 2. Motorn ellerströmförsörjningen är fel | Kontrolleraochreparation | |
| 3.Utländsk föremål faller in pump | Kontrolleraoch eliminera | |
| 4. Strömförsörjningsspänningen är för låg | Kontrollera strömförsörjningsspänningen |
Obs: Om ovanstående lösningar inte löser ditt problem, kontakta din närmaste återförsäljare eller skicka din pump till ett professionellt reparationscenter, så hjälper vi dig gärna.
TEKNISKA PARAMETRAR
| SKU | 3CFM1-3HPZKBOC001V23CFMZKB0000000001V3 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 5 |
| SKU | QCKTZKB2.5CFM1-4HV2 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 2.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 5 |
| SKU | 4.5CFM1-3HPZKB001V1 |
| Modell | RS-1,5 |
| Spänning | 1 2 0V/60HZ |
| Gratis luftförskjutning | 4.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (Kg) | 6 |
| SKU | QCKTZKB5CFM1-3HPDV1 |
| Modell | RS- 2 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 5 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 72 0 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 29 0* 120 * 240 |
| Vikt (Kg) | 7 |
| SKU | 7CFM1-2HPZKB00001V1 |
| Modell | RS- 3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 7 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 72 0 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 31 0* 125 * 255 |
| Vikt (Kg) | 7.5 |
| SKU | 7CFM1-2HPZKB00001V2 |
| Modell | RS- 3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 7CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1 44 0 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 31 0* 125 * 255 |
| Vikt (Kg) | 6 .5 |
| SKU | QCKTZKB6CFM1-2HP1V2 |
| Modell | 2RS- 2 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 6 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 330 |
| Mått (mm) | 29 0* 115 * 225 |
| Vikt (Kg) | 10 |
| SKU | QCKTZKB6CFM1-2HP1V1 |
| Modell | 2RS- 2 |
| Spänning | 12 0V/ 60 HZ |
| Gratis luftförskjutning | 6 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 1400 |
| Effekt (HP) | 1/2 |
| Oljekapacitet (ml) | 330 |
| Mått (mm) | 29 0* 115 * 225 |
| Vikt (Kg) | 10 |
| SKU | 8CFM1HPZKB0000001V1 |
| Modell | 2RS- 3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 8 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (Kg) | 11 |
| SKU | 8CFM1HPZKB0000001V2 |
| Modell | 2RS- 3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 8CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (Kg) | 1 0 |
| SKU | QCKTZKB7CFM1-2HPSV1 |
| Modell | 2RS- 3 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 7 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (Kg) | 1 0 |
| SKU | 9CF1HPZKBJB000001V39CF1HPZKBJB000001V2 |
| Modell | 2RS- 3 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 9 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 36 0*135* 275 |
| Vikt (Kg) | 11 |
| SKU | VP280ZKB000000001V3VP280ZKB000000001V2 |
| Modell | VP280 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 10 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mätt (mm) | 43 0* 142 * 280 |
| Vikt (Kg) | 19 |
| SKU | VP280ZKB000000001V1 |
| Modell | VP280 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 12 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mått (mm) | 43 0* 142 * 280 |
| Vikt (Kg) | 19 |
| SKU | QCK10CFM-220V9FSXV2 |
| Modell | 2RS-4 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 10 CFM |
| Ultimat vakuum | 0,3 PA |
| Roterande hastighet | 2800 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 550 |
| Mått (mm) | 43 0* 142 * 280 |
| Vikt (Kg) | 19 |
| SKU | 12CFM1HPDJZKB0001V1 |
| Modell | RS-6 |
| Spänning | 12 0V/ 6 0HZ |
| Gratis luftförskjutning | 12 CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 4 50 |
| Mått (mm) | 430*140*250 |
| Vikt (Kg) | 16.5 |
| SKU | 12CFM1HPSJZKB0001V2 |
| Modell | RS-6 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 1 2CFM |
| Ultimat vakuum | 5 PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1 |
| Oljekapacitet (ml) | 4 50 |
| Mått (mm) | 430*140*250 |
| Vikt (Kg) | 16.5 |
SPRÄNGSKISS
| 1 | Fläktkåpa | 24 | Die - gjuten aluminiumhölje |
| 2 | Kors skruva | 25 | Syn glas |
| 3 | Fläkt | 26 | Olja dränera |
| 4 | Motor täcka | 27 | Olja dränera skruva O - ring |
| 5 | Strömförsörjningskablar | 28 | Sbesättning |
| 6 | Strömbrytare | 29 | Tätning ringa |
| 7 | W asher | 30 | Sbesättning |
| 8 | B öring | 31 | Gummi fot |
| 9 | Motor rotor | 32 | Basplatta |
| 10 | Kondensator läda | 33 | Själgängande skruva |
| 11 | Centrifugal växla | 34 | Kåpatillbackpumpen |
| 12 | Motor stator | 35 | O i l täta |
| 13 | C asing | 36 | Baksida - pump kropp |
| 14 | Ca pacitor | 37 | Rygg - roterande - skovel |
| 15 | Hantera | 38 | Baksida - pump rotor |
| 16 | Tre stle | 39 | S pring |
| 17 | Gas lock | 40 | Mellan le staket |
| 18 | Den a ir inlopp munstycke | 41 | Fram - pump kropp |
| 19 | Sbesättning | 42 | Fram - pump rotor |
| 20 | Främre roterande - skovel | 43 | Främre omslag |
| 21 | S p ring | 44 | O i l täta |
| 22 | Ca sid styrelse | 45 | O typ ringa |
| 23 | Ex h aust och olja inlopp montering | 46 | Sbesättning |
Tillverkare: WENLING HONGBAOSHI VACUUM EQUIPMENT CO., LTD Adress: Yaque Industrial Zone, Xinhe Town, Wenling City, Zhejiang-provinsen
VEVOR®
STARKA VERKTYG, HALVA PRISET
Teknisk support och e-garanticertifikat
Märke : Vevor
Modell : 2RS-4
Kategori : Pumpar
