| Tipo di prodotto | Pompa per vuoto |
| Marca | Vevor |
| Modello | 2RS-4 |
| Tensione di alimentazione | 220-240 V ~ 50 Hz |
| Potenza | 1 HP (≈ 746 W) |
| Portata d'aria libera | 10 ft³/min (≈ 283 L/min) |
| Vuoto finale | 0,3 Pa |
| Velocità di rotazione | 2800 giri/min |
| Capacità dell'olio | 550 ml |
| Dimensioni (L × P × H) | 430 × 142 × 280 mm |
| Peso | 19 kg |
| Utilizzo | Interno, uso domestico |
| Tipo di olio consigliato | Olio per pompa da vuoto ad alta prestazione |
| Manutenzione | Svuotamento e sostituzione regolare dell'olio; pulizia dei filtri |
| Sicurezza | Superficie calda (rischio di ustione); rischio di scossa elettrica; non esporre all'acqua |
| Ricambi | Guarnizioni dell'olio, valvole, palette, coperchio del serbatoio, spia dell'olio |
| Garanzia | Certificato di assistenza e garanzia elettronico (www.vevor.com/support) |
| Funzioni principali | Messa in vuoto di sistemi di refrigerazione, climatizzazione e altre applicazioni domestiche |
Domande frequenti - 2RS-4 Vevor
Domande degli utenti su 2RS-4 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompe in formato PDF gratuitamente! Trova il tuo manuale 2RS-4 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 2RS-4 del marchio Vevor.
MANUALE UTENTE 2RS-4 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
POMPA A VUOTO
MODELLO: RS-1 / RS-1.5 / RS-2 / RS-3 / RS-6 2RS-2 / 2RS-3 / 2RS-4 / VP280
Prima dell'uso, leggere attentamente il manuale di istruzioni e conservarlo. Le precauzioni di sicurezza di base devono essere sempre seguite, incluse le seguenti:
Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare l'avvertimento può portare a un incidente. Per ridurre lesioni, incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.
AVVERTIMENTO
Solo per uso domestico.
AVVERTIMENTO: Superficie calda - Per ridurre il rischio di ustioni, non toccare. ATTENZIONE: Per ridurre il rischio di scossa elettrica, non esporre alla pioggia. Conservare al chiuso. ATTENZIONE: Per ridurre il rischio di scossa elettrica, utilizzare solo in ambienti chiusi.
ATTENZIONE: Rischio di infortunio - Non dirigere il flusso d'aria verso il corpo. Utilizzare solo per uso domestico.
ATTENZIONE: Superficie calda - Per ridurre il rischio di ustioni, non toccare. ATTENZIONE: Per ridurre il rischio di scossa elettrica, non esporre alla pioggia. Conservare al chiuso.
ATTENZIONE: per ridurre il rischio di scosse elettriche, utilizzare solo un... ATTENZIONE: RISCHIO DI LESIONI - Non dirigere il flusso d'aria verso il corpo.

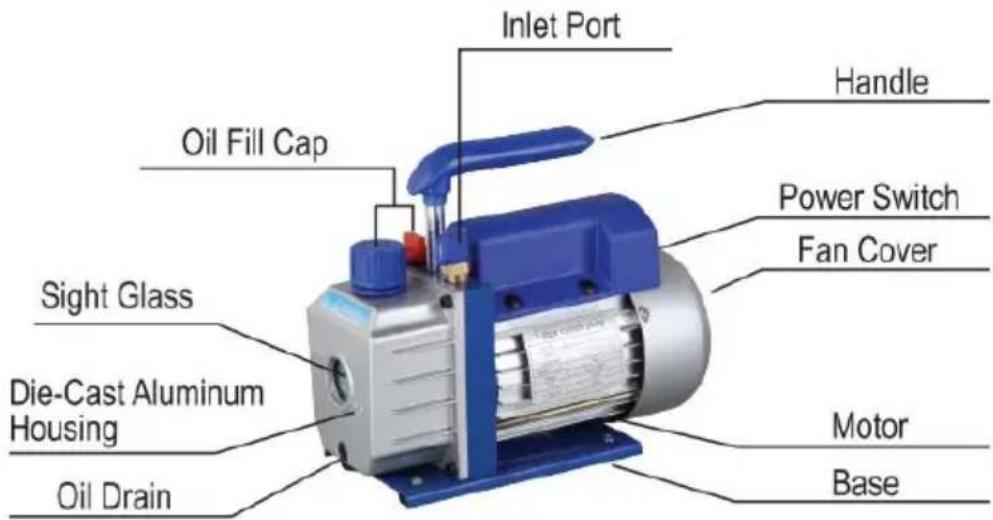

COMPONENTI DELLA POMPA
1. Prima di utilizzare la pompa a vuoto
In tutti i casi, i motori sono progettati per tensioni operative più o meno il 10% della tensione nominale.
Valutazione normale. Motori a voltaggio singolo sono forniti completamente collegati e pronti a
operare.
(1) Controllare che la tensione e la frequenza della presa corrispondano alle specifiche indicate sull'etichetta del motore della pompa. Controllare l'interruttore ON/OFF per assicurarsi che sia in posizione OFF
prima di collegare la pompa a una presa. Rimuovere e gettare il tappo di scarico dall'estremità dell'impugnatura della pompa.
(2) La pompa viene spedita senza olio nel serbatoio. Prima di avviare la pompa, riempire
con olio. Rimuovere il tappo di riempimento e aggiungere olio fino a quando l'olio appare appena nel
fondo del vetro spia. La capacità approssimativa dell'olio della pompa è di 180~800 ml (fare riferimento ai dati tecnici).
(3) Sostituire il tappo di riempimento e rimuovere il tappo da una delle porte di ingresso.
Portare l'interruttore del motore su ON. Quando la pompa funziona senza problemi, sostituire il tappo
sulla porta di ingresso. Questo può richiedere da 2 a 30 secondi, a seconda della temperatura
ambiente. Dopo che la pompa ha funzionato per circa un minuto, controllare il vetro spia per il livello dell'olio corretto. Il livello dovrebbe essere allineato con la linea del livello dell'olio sul vetro spia.
Aggiungere olio se necessario.
Nota: quando la pompa è in funzione, il livello dell'olio dovrebbe essere sulla linea del
vetro spia. Un riempimento insufficiente comporterà scarse prestazioni di vuoto.
Un riempimento eccessivo può
risultato in olio soffiando dallo scarico.
2. Chiudi la pompa dopo l'uso.
Per aiutare a prolungare la vita della pompa e favorire un avviamento facile, seguire queste procedure
per lo spegnimento.
(1) Chiudere la valvola multifunzione tra la pompa e il sistema. (2) Rimuovere il tubo flessibile dall'ingresso della pompa. (3) Tappare l'ingresso per impedire che contaminazioni o particelle sciolte entrino
nel porto.
1. Olio per pompa a vuoto:
La condizione e il tipo di olio utilizzato in qualsiasi pompa per alto vuoto è estremamente importante per determinare il vuoto finale raggiungibile. Si consiglia l'uso di olio per pompe ad alto vuoto. Questo olio è stato specificamente miscelato per mantenere la massima viscosità alle normali temperature di esercizio e per migliorare l'avviamento a freddo.
2. Procedura di cambio olio
(1) Assicurarsi che la pompa sia riscaldata. (2) Rimuovere il tappo di scarico dell'olio. Scaricare l'olio contaminato in un contenitore adatto
e smaltirlo correttamente. L'olio può essere forzato fuori dalla pompa aprendo l'ingresso e bloccando parzialmente lo scarico con un panno mentre la pompa è in funzione. Non far funzionare la pompa per più di 20 secondi con questo metodo.
(3) Quando il flusso di olio si è fermato, inclinare la pompa in avanti per drenare l'olio residuo. (4) Sostituire il tappo di scarico dell'olio. Rimuovere il tappo di riempimento e riempire il serbatoio
con nuovo olio per pompa a vuoto fino a quando l'olio appare appena sul fondo del vetro
spia. La capacità approssimativa di olio della pompa è 180-800 ml (fare riferimento alla scheda tecnica).
(5) Assicurarsi che le porte di ingresso siano tappate, quindi accendere la pompa. Lasciarla funzionare per un minuto, poi controllare il livello dell'olio. Se l'olio è sotto la linea del vetro spia OIL LIVELLO, aggiungere olio lentamente (con la pompa in funzione) finché l'olio non raggiunge la linea OIL LIVELLO. Sostituire il gruppo di scarico, assicurandosi che l'ingresso sia
(6)
a) Se l'olio è male contaminato dai fanghi che si formano quando l'acqua viene lasciata entrare e raccogliere nell'olio, potrebbe essere necessario rimuovere il coperchio del serbatoio dell'olio e pulirlo.
b) Un altro metodo più efficace per gestire l'olio fortemente contaminato è quello di forzare l'estrazione dell'olio dal serbatoio della pompa. Per fare questo, lasciare che la pompa funzioni finché non si è riscaldata. Mentre la pompa è ancora in funzione, rimuovere il tappo di scarico dell'olio. Limitare leggermente il flusso. Questo farà tornare indietro la pressione nel serbatoio dell'olio e forzerà l'olio a uscire, portando con sé ulteriore contaminazione.
Quando l'olio crolla a flusso, spegnere la pompa.
Ripetere questa procedura secondo necessità fino alla rimozione della contaminazione.
Sostituire il tappo di scarico dell'olio e riempire il serbatoio fino al livello corretto con olio fresco per pompa.
La tua pompa è stata progettata per un uso affidabile e ha una lunga durata. Se qualcosa dovesse andare storto, la seguente guida ti aiuterà a rimettere in funzione la pompa il più rapidamente possibile.
Se lo smontaggio della pompa è richiesto, si prega di controllare la garanzia. La garanzia potrebbe essere annullata in caso di uso improprio o manomissione da parte del cliente, che determina il malfunzionamento della pompa.
1. Mancato avviamento
Controllare la tensione di linea. La pompa deve avviarsi a ±10% della tensione di linea (caricata) a 320 °F. In casi estremi, potrebbe verificarsi la commutazione tra gli avvolgimenti di funzionamento standard.
2. Perdita d'olio
(1) Assicurarsi che l'olio non sia un residuo accumulato da fuoriuscite, ecc. (2) Se esiste una perdita, la guarnizione del coperchio o la tenuta dell'albero potrebbero dover essere sostituite.
Se esiste una perdita nella zona del tappo di scarico dell'olio, si potrebbe dover sigillare nuovamente il tappo usando un sigillante per filettature commerciale.
3. Mancato raggiungimento di un buon vuoto
(1) Assicurarsi che il vacuometro e tutti i collegamenti siano in buone condizioni e non perdano. È possibile confermare le perdite monitorando il vuoto durante l'applicazione dell'olio per pompe a vuoto sui punti di sospetta perdita. Il vuoto migliorerà brevemente mentre l'olio sigilla la perdita.
(2) Assicurarsi che la pompa dell'olio sia pulita. Una pompa contaminata può richiedere diversi rabbocchi d'olio.
(3) Assicurarsi che l'olio sia al livello corretto. Per il massimo funzionamento della pompa, l'olio deve essere pari alla linea del LIVELLO DELL'OLIO sul vetro spia quando la pompa è in funzione. Non riempire eccessivamente - le temperature di esercizio faranno espandere l'olio, o apparirà a un livello più alto rispetto a quando la pompa non è in funzione. Per controllare il livello dell'olio, avviare la pompa con l'ingresso tappato. Controllare il livello dell'olio nel vetro spia. Aggiungere olio se necessario.
| Fallimento Descrizione | ColpaCausa | Soluzione |
| Bassovuoto | 1. Il tappo di ingressodell'ar porta di riserva latoDi IL la ingresso dell'aria è allentata. | Stringere IL tappo di ingres aria |
| 2.L'anello di gomma all'interr dell'aria ingressoberrettoSU il lato sinistro di riserva IL ar ingresso la porta è dannegg | Sostituire ILanello di gomma | |
| 3.Olioinsufficiente | Rifornimento A IL linea central IL olio misura | |
| 4. L'olio della pompa viene emulsionato E impuro | Sostituireconolio nuovo | |
| 5.Il foro di ingresso dell'olio della pompa È bloccatoO IL fornitura di petrolio è non sono sufficiente | Pulire il foro di ingresso de e il filtro maglia | |
| 6.Perdita del contenitore del tubo collegato alla pompa | ControllolLtubo collegato contenitoreA prevenire le perdite | |
| 7.Selezione non corretta dell pompa | Controllare la dimensione dell pompa d contenitore, ricalcola e seleziona il modello di por appropriato | |
| 8.La pompa è stata utilizzat troppoa lungo e ilgioco è aumentato a causa dell'usura delle parti | Controllare ,riparare o sostituire il pompa con una nuova e | |
| OlioPerdita | 1.Ilparaolioè danneggiato | SostituirelLparaolio |
| 2.Il collegamento del serbato dell'olio è scioltoo danneggiato | Stringere le viti e sostituire Anello di tenuta | |
| Iniezione di o | 1.Troppoolio | Drenare IL olio A IL linea livello dell'olio |
| 2.Illa pressione di ingresso troppo alta per un lungo periodo | SelezionarelLappropriato pompa a aumentare la velo di pompaggio | |
| 1. La temperatura dell'olio È p Basso | ILaria l'ingresso è ventilato, avvia ripetutamente il motore o riscalda l'olio della pompa | |
| Difficile avviamento | 2.Ilmotore o l'alimentatore è difettoso | Controlloe riparare |
| 3.Straniero gli oggetti cadono nel pompa | Controllo edeliminare | |
| 4.Latensionedialimentazione è pure Basso | Controllola tensione di alimentazione |
Nota: Se le soluzioni sopra non risolvono il tuo problema, contatta il rivenditore più vicino o invia la tua pompa a un centro di riparazione professionale. Faremo del nostro meglio per servirti.
PARAMETRI TECNICI
| Codice Prodotto | 3CFM1-3HPZKBOC001V23CFMZKB0000000001V3 |
| Modello | RS-1 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 3 piedi cubi |
| Vuoto estremo | 5PA |
| Velocità di rotazione | 1440 |
| Potenza (HP) | 1/4 |
| Capacità dell'olio (ml) | 220 |
| Dimensioni (mm) | Dimensioni: 240*110*220 |
| Peso (kg) | 5 |
| Codice Prodotto | QCKTZKB2.5CFM1-4HV2 |
| Modello | RS-1 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 2,5 metri cubi |
| Vuoto estremo | 5PA |
| Velocità di rotazione | 1440 |
| Potenza (HP) | 1/4 |
| Capacità dell'olio (ml) | 220 |
| Dimensioni (mm) | Dimensioni: 240*110*220 |
| Peso (kg) | 5 |
| Codice Prodotto | 4.5CFM1-3HPZKB001V1 |
| Modello | RS-1.5 |
| Voltaggio | 1 2 0V/60Hz |
| Spostamento dell'aria libera | Portata |
| Vuoto estremo | 5PA |
| Velocità di rotazione | 1720 |
| Potenza (HP) | 1/3 |
| Capacità dell'olio (ml) | 225 |
| Dimensioni (mm) | Dimensioni: 270*110*220 |
| Peso (kg) | 6 |
| Codice Prodotto | Codice articolo: QCKTZKB5CFM1-3HPDV1 |
| Modello | RS- 2 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 5 piedi cubi |
| Vuoto estremo | 5 anni fa |
| Velocità di rotazione | 1 72 0 |
| Potenza (HP) | 1 /3 |
| Capacità dell'olio (ml) | 250 |
| Dimensioni (mm) | 29 0* 120 * 240 |
| Peso (kg) | 7 |
| Codice Prodotto | 7CFM1-2HPZKB00001V1 |
| Modello | RS- 3 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 7 piedi cubi |
| Vuoto estremo | 5 anni fa |
| Velocità di rotazione | 1 72 0 |
| Potenza (HP) | 1/2 |
| Capacità dell'olio (ml) | 250 |
| Dimensioni (mm) | 31 0* 125 * 255 |
| Peso (kg) | 7.5 |
| Codice Prodotto | Codice articolo: 7CFM1-2HPZKB00001V2 |
| Modello | RS- 3 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 7 piedi cubi |
| Vuoto estremo | 5 anni fa |
| Velocità di rotazione | 1 44 0 |
| Potenza (HP) | 1 / 3 |
| Capacità dell'olio (ml) | 250 |
| Dimensioni (mm) | 31 0* 125 * 255 |
| Peso (kg) | 6.5 |
| Codice Prodotto | Modello QCKTZKB6CFM1-2HP1V2 |
| Modello | 2RS- 2 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 6 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 2800 |
| Potenza (HP) | 1/2 |
| Capacità dell'olio (ml) | 330 |
| Dimensioni (mm) | 29 0* 115 * 225 |
| Peso (kg) | 10 |
| Codice Prodotto | Modello QCKTZKB6CFM1-2HP1V1 |
| Modello | 2RS- 2 |
| Voltaggio | 12 0V / 60Hz |
| Spostamento dell'aria libera | 6 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 1400 |
| Potenza (HP) | 1/2 |
| Capacità dell'olio (ml) | 330 |
| Dimensioni (mm) | 29 0* 115 * 225 |
| Peso (kg) | 10 |
| Codice Prodotto | 8CFM1HPZKB0000001V1 |
| Modello | 2RS- 3 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 8 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 3500 |
| Potenza (HP) | 3/4 |
| Capacità dell'olio (ml) | 370 |
| Dimensioni (mm) | 36 0*135* 275 |
| Peso (kg) | 11 |
| Codice Prodotto | 8CFM1HPZKB0000001V2 |
| Modello | 2RS- 3 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 8 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 2800 |
| Potenza (HP) | 3/4 |
| Capacità dell'olio (ml) | 370 |
| Dimensioni (mm) | 36 0*135* 275 |
| Peso (kg) | 1 0 |
| Codice Prodotto | Codice articolo: QCKTZKB7CFM1-2HPSV1 |
| Modello | 2RS- 3 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 7 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 3500 |
| Potenza (HP) | 3/4 |
| Capacità dell'olio (ml) | 370 |
| Dimensioni (mm) | 36 0*135* 275 |
| Peso (kg) | 1 0 |
| Codice Prodotto | 9CF1HPZKBJB000001V39CF1HPZKBJB000001V2 |
| Modello | 2RS- 3 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 9 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 3500 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 370 |
| Dimensioni (mm) | 36 0*135* 275 |
| Peso (kg) | 11 |
| Codice Prodotto | VP280ZKB000000001V3VP280ZKB000000001V2 |
| Modello | VP280 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 10 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 2800 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 550 |
| Dimensioni (mm) | 43 0* 142 * 280 |
| Peso (kg) | 19 |
| Codice Prodotto | VP280ZKB000000001V1 |
| Modello | VP280 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 12 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 3500 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 550 |
| Dimensioni (mm) | 43 0* 142 * 280 |
| Peso (kg) | 19 |
| Codice Prodotto | Modello QCK10CFM-220V9FSXV2 |
| Modello | 2RS-4 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 10 piedi cubi |
| Vuoto estremo | 0,3PA |
| Velocità di rotazione | 2800 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 550 |
| Dimensioni (mm) | 43 0* 142 * 280 |
| Peso (kg) | 19 |
| Codice Prodotto | 12CFM1HPDJZKB0001V1 |
| Modello | La RS-6 |
| Voltaggio | 12 0V/ 6 0Hz |
| Spostamento dell'aria libera | 12 piedi cubi |
| Vuoto estremo | 5 anni fa |
| Velocità di rotazione | 1720 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 4 50 |
| Dimensioni (mm) | Dimensioni: 430*140*250 |
| Peso (kg) | 16.5 |
| Codice Prodotto | 12CFM1HPSJZKB0001V2 |
| Modello | La RS-6 |
| Voltaggio | 220-240V 50Hz |
| Spostamento dell'aria libera | 1 2 piedi cubi |
| Vuoto estremo | 5 anni fa |
| Velocità di rotazione | 1440 |
| Potenza (HP) | 1 |
| Capacità dell'olio (ml) | 4 50 |
| Dimensioni (mm) | Dimensioni: 430*140*250 |
| Peso (kg) | 16.5 |
DISEGNO ESPLOSO
| 1 | Coperturadelventilatore | 24 | Pressofuso alloggiamento in alluminio |
| 2 | Attraverso vite | 25 | Vista bicchiere |
| 3 | Fan | 26 | Olio drenare |
| 4 | Motore copertina | 27 | Olio drenare vite Anello di tenuta |
| 5 | Cavi di alimentazione | 28 | Vite |
| 6 | Interruttore di alimentazione | 29 | Sigillatura squillo |
| 7 | Rondella | 30 | Vite |
| 8 | Cuscinetto | 31 | Gomma piede |
| 9 | Motore rotore | 32 | Piastra di base |
| 10 | Condensatore scatola | 33 | Autofilettante vite |
| 11 | Centrifugo interruttore | 34 | Copertura pompa posteriore |
| 12 | Motore statore | 35 | Olio foca |
| 13 | Cassa | 36 | Indietro - pompa corpo |
| 14 | Capacitore | 37 | Indietro - rotativo - a palette |
| 15 | Maniglia | 38 | Indietro - pompa rotore |
| 16 | Tre stle | 39 | Primavera |
| 17 | Gas berretto | 40 | Mezzo recinzione |
| 18 | L' aria ingresso ugello | 41 | Anteriore - pompa corpo |
| 19 | Vite | 42 | Anteriore - pompa rotore |
| 20 | Davanti rotativo - a palette | 43 | Copertina anteriore |
| 21 | Primavera | 44 | Olio foca |
| 22 | Capo asse | 45 | Lo tipo squillo |
| 23 | Scarico E olio ingresso adatto | 46 | Vite |
Produttore: WENLING HONGBAOSHI VACUUM EQUIPMENT CO.,LTD
Indirizzo: zona industriale di Yaque, città di Xinhe, città di Wenling, provincia di Zhejiang
VEVOR®
ATTREZZI RESISTENTI, PREZZO METÀ
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Fatto in Cina
VEVOR®
ATTREZZI RESISTENTI, PREZZO METÀ
Marca : Vevor
Modello : 2RS-4
Categoria : Pompe
