BRUKSANVISNING SS24002 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

BMX cykel

MODELL: SS24001 ;SS24002; SS24003;SS24004;SS24005

Vi fortssätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "Halva priset" aller andra liknande uttryck som endast används av drepresentar er uppskattning av besparingar du kan dra nytta av att kopa vissa ve med oss jämfort med de stora toppmärkena och betyder inte nödvändigtvis att omsalla kategorier av verktyg som vi erbjuder. Du paminns vänligen om att verifiera fornár du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämforelse med de främsta varumärkena.

MODELL: SS24001 ;SS24002;SS24003;SS24004;SS24005

Obs: Produktbilden ar für referens, de faktiska detaljerna ska răda

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tolkning anvandarmanual. Utseendet pa Produkten ar beroende av den produit fatt. Ursakta oss att vi intekommen att informera dig igen om det 1 nagon teknik eller mjukvaruuppateringar pa var produit.

Tack sä mycket För att du valde detta produit .

Läs alla instruktioner innan du använder den. Informationen hjälper dig uppnå)basta möjliga resultat.

Operation safety

Betydelser av varninger:

Denna symbol ar viktig. Se ordet "WARNING" ell "WARNING" som foljer after det.

Ordet "FÖRSIKTIGHET" stared fore mekaniska instruktioner. Om duinte foljer dessa instruktioner kan mekanisk skada eller fel på er av cykeln uppsta.

Ordet "WARNING" stared fore personlga sakerhetsinstruktioner. Om du inte foljer dessa instruktioner kan skador uppsta for foraren e andra.

KVÄVNINGSRISK. Små delar. Ej För barn under 3 År.

Vuxenmontering kravs.

Kontinuerlig vuxenövervakning kravs.

Lagg inte till en motor tillprodukten.

Bogsera aller tryck inte Produkten.

Modificera inte Produkten.

Byt ut slittna ellr trasiga delar omedelbart mot originalutrustning.

Om nagot inte fungerar korrekt, sluta anvanda.

WARNING FRIHJULSBROMSAR:

Vissa modeller har INTE fotbombs (pedal).

Se till att ditt barn forstar och kan anvanda handbromsa

Använd alltid bāda handbromsarna när du stannar cykeln.

När du stannar, bromsa fram och bak jämnt. Ett instabilt tillstånpupsta om den främre bromsen används for hårt vilket resulteranskador på Föraren eller andra.

WARNING:

Denna cykel ar gjord for att koras av en forare i taget for alln transport och fritidsbruk. Den ar inte gjord for att tala missbruke stunting och hopp.

Om cykeln köptes omonterad är det ägarens ansvar att följa alla monterings- och justeringsinstruktioner exakt som skrivna ienna handbook och eventuella "Specialinstruktioner" som medfoljer och a se till att alla festelement ochkomponenter är ordentligt Åtdragna

OBS: Kontrollera med jämna mellanrum att alla fästelement ochkomponenter ar ordentlich Åtdragna. Om cykeln köptes monteraddet ägarens ansvar att innan du kör cykeln for Första gangen satt cykeln har monterats och justerats exakt som skrivet ienna manual och eventuella "Specialinstruktioner" som medfoljer och föatt se till att alla fästelement och komponenter ar ordentlich Åtdr

NOTERA: Om Produkten ar monterad, gå vidare till följande avsnitt:

Testa satesklamman och stolpklammans tathet. Test av tathet for spindel och styr.

WARNING: Om föraren inte följer följande "färedegler" kan det leit till skador på föraren eller andere.

Följ alla trafikföreskrifter, skyltar och signaler
- Bar alltid en cykelhjälm som uppyller sakerhetsstandarder, saväl som lokala sakerhetsstandarder
- Åk på rätt sida av vägen, i en fil och i en rak linje.
- Om möjlicht, undvik att äka på natten, skymning, gryning och andra tider med)dalg sicht.
- Om du måste Åka på natten eller vid tider med dalgik siki
- Köp, installerera och använd en stråkastare och baklykta.
- Alla stater kräver strålkastare für nattköning, och bakljus krävs vissa stater.
- Batteridrivna lampor eller blinkende sakerhetsljus rekommanderas okså.

Reflexer: För din egen sakerhet, cykla inte om reflexerna År fel installerade, skadade eller saknas. Se till att de främre och baki reflexerna År vertikala. Låt inte reflexernas synlighet blockeras av kläder aller andra foremål. Smutsiga reflexer fungerar inte bra. Rengör reflexerna vid behov med tvål och en fuktig trasa. Görmer synlig För bilister.

• Bärljusa eller reflekterande kläder, som en reflexvåst och reflexband För dina armar och ben.
• Använd reflekterande tejp på din hjälm.
• Lat inget täcka reflexerna.

Var extra forsiktig i vatt vader:

Kör langsamt på fuktigt underlag eftersom däcken glider lättare. Tillät ökad brossträcka i vätt vader.

Undvik dessa faror for att forhindra fforlust av kontroll ellerskador pa dina hjul:

Var uppmärksam på avloppsgaller, mjuka vägkanter, grus eller sagropar eller hjulspár, blötaLovller stenläggning.

Korsa järnvägsspar i rät vinkel För att Förhindra att du tapparkontrollen.

Undvik osäkra handlingar när du cyklar.

• Transportera inga passagerare.
• Bär inga foremål eller fäst nagot på din cykel som kan hindr syn, hörsel eller kontroll.

Behçll alltid fokus och uppmärksamhet när du cyklar. Detta innel att du inte kör med bàda händerna frän styret. Genom att gōra sakerställer du att du har full kontroll över din cykel och redo a reagera på alla situationer som kan uppstä.

• Lagg inte till en motor tillprodukten.
• Bogsera eller tryck inteprodukten.
• Modificera inte Produkten.

Byt ut slitna ellr trasiga delar omedelbart mot originalutrustning.

Om nagot inte fungerar korrekt, sluta anvanda.

NOTERA: Cyklar under 20" inte avsedda att anvandas påvä

NEJ.	Beskrivning	NEJ.	Beskrivning
1	Ram	19	Sadelstolpe
2	Framhjulsmontering	20	Bakre reflektor
3	Däck (x2)	21	Hårdvara För sadelstolpen
4	Rör (x2)	22	Plats
5	Bakhjulsenhet	23	Bakbroms
6	Gaffel	24	Frambroms
7	Vev och spindelsats	25	Head Set Kullager
8	Nedre bromskabelkoppling (olika modeller)	26	Gyrohuvudset
9	Kedja	27	Främre reflektor
10	Kedjeskydd	28	Styre
11	Styrstam	29	Övre bromskabelkoppling (olika modeller)
12	Höger pedal	30	Höger bromsspak
13	Vänster pedal	31	Vänster bromsspak
14	Kick Stand	32	Grepp (x2)
15	Hjulhållare (x2)	33	Bakaxelmutter (x2)
16	Framaxelmutter (x2)	34	Bakre pinnar (olika modeller)
17	Frontpinnar (olika modeller)	35	Ringklocka (visas inte - om utrustad)
18	Sadelstolpsklämma

Denna manual har gjorts for flera olika cyklar:

Vissa illustrationer kan skilja sig nagot fran den faktiskaprodukten.

Följ instruktionerna welt.

Om cykeln har delar som inte beskrivs ienna manual, leta after se "Specialinstruktioner" som medfoljer cykeln. Modeller kan ha olika tillbeh som vaskor, korgar, reflexer, mugghällare, stall etc.

Alla Funktioner,komponenter och tillbehör ingár inte i alla modeller.Ar indexidan for att hitta specifica avsnitt ienna handbok.Lasigenomenna manual innan du pabörjar montering uller underhäll.

Om du inte är saker på att montera den här encheten,,rekommenderastkt att du vander dig till en lokal cykelaffär. Din sakerhet och attfungerar är av yttersta vikt.

WARNING:

Häll små delar borta ∀n barn under monteringen.

OBS: Alla riktninger (hoger, vänster, fram, bak, etc,) i den h

manualen ar som foraren ser när du sitter pa cykeln.

Kassera inte kartongen och forpackningen forrän du har slutfort monteringen av cykeln.

Detta kan forhindra att delar av cykeln kasseras av misstag.

OBS: Dessa Förpackningskyddande tillbehör ar av engängstyp och de används inte für att monteraprodukter

Steg 1:

Installation av framhjulet

OBS: Se Bromssektionen for att lossa och Återmontera främre bromsa (om södana finns)

Om axelmuttrarna (A) redan ar fasta på framhjulsaxeln, ta bort dem en oppen eller justerbar skiftnyckel.

Satt in hjulet i framgaffeln (B). Installera hjulhällare C) och se till att ar i gaffeln D) flikhalen. Fäst framhjulet med axelmuttrarna. Sätt hjulet mitten av gaffeln och dra at Axelmuttrar sækert. Se alltid

vridmomenttabellen for det rekommenderade vridmomentet, aftersom det vägleder dig for att uppnå rätt vridmoment for axeln Nötter.

OBS: Se till att hjulet snurrar frittutan att komma i kontakt med gaf fender.

WARNING: Använd inte muttrar ^utan tandningar für att fästa framhjʊ VARNING: Underlåtenhet att folja dessa steg kan góra att framhjulet I medan du rider. Detta kan orsaka skador på Föraren eller andra .

Steg 2:

Styre och spindelinstallation - ingen gyrobroms

OBS: Kontrollera vilken stamstil din cykel har och använd en av foljande installationer guider.

WARNING: För att förhindra skador på styrsystemet och eventuel förlust av kontroll,@maste "MIN-|N"-märket (A) på spindeln vara u toppen av laset mutter (B)

FJÄRNTYP STAM:

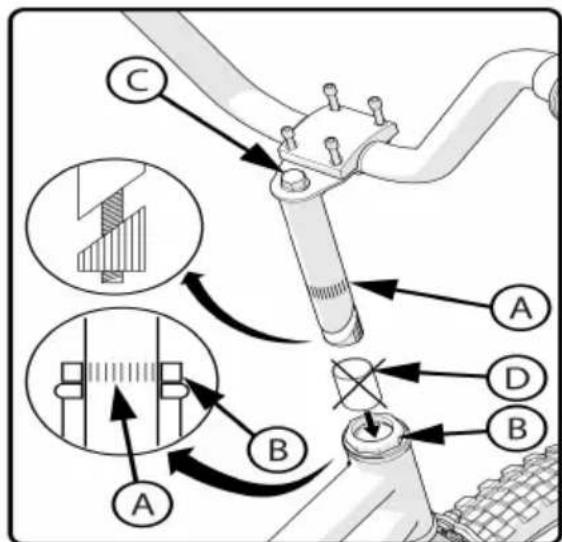

OBS: Ta bort plastlocket (D)—fromänden av skaatet.

1. Satt in stammen i gaffeln.
2. Peka stammen mot framsidan av cykeln.

o. Med stammen i linje med framdäcket, dra at skaftbulten (C).

vridmomenttabellen for rekommenderat vridmoment.

p. Fortsatt till styretss installation pa nasta sida.

OBS: Tråd färre stammar ar Förinstallerade.

Fortsatt till styretst installation pa nasta sida.

WARNING:

Dra inte at for hårt - dra at spindelbulten (C). Overdragning a spindelbulten kan skada styrsystemet och orsaka förlust av kontra Var försiktig och uppmärksam under installationsprocessen.

Steg 3:

Styreinstallation - fortssätting

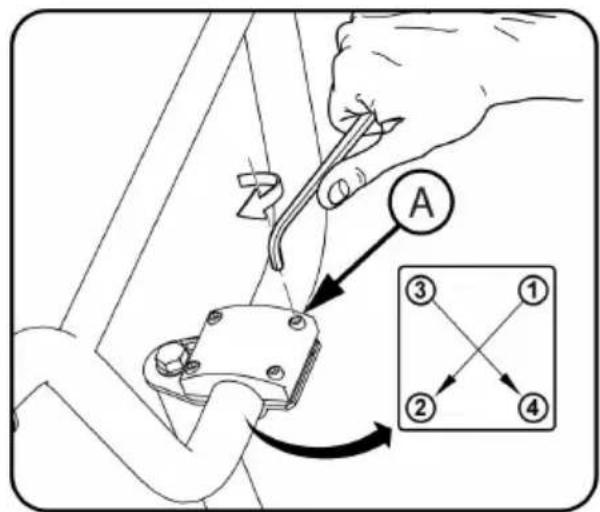

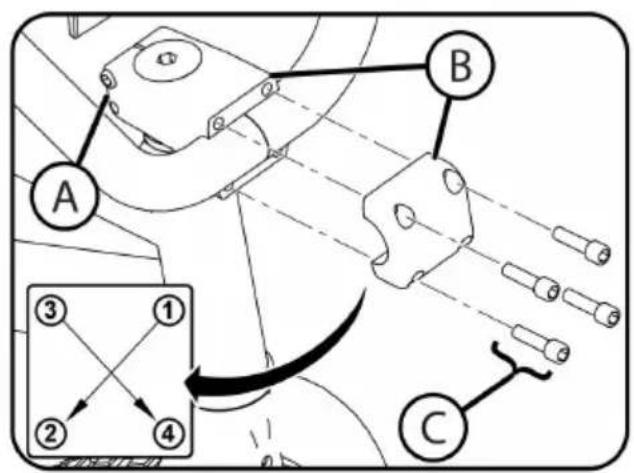

Toppfaste med fyra bultar: Justera styret till en bekvam körställning. Dklämskruvarna jämnt,enligt mönster.

OBS: Dra inte at for hart. Se vridmomenttabellen for rekommenderat vridmoment.

Fyrbultsklämma, främre feste: 1. Justera styret till en bekvam körställni Dra at klämskruvarna (A) Kontrollera att sidostängsbultarna ar atdragna (B)

OBS: Dra inte at for hårt. se momentdiagram for rekommenderat vridmoment.

Tvåbultsstam:

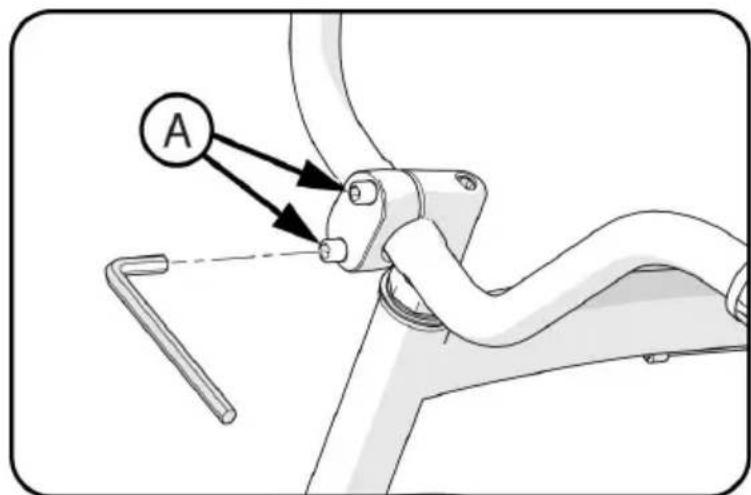

1. Justera styret till en bekvam körställning. Dra at klämskruvarna (A) OBS: Dra inte at for hårt. Se vridmomenttabellen for rekommanderat vridmoment.

WARNING: Om styrklämman inte är tillräckligt ätdragen kan styret glida skaatet. Detta kan orsaka skador på styret eller spindeln och kan orsa förlust av kontroll.

Steg 4:

Inställning av spindel och styr -Gyrobroms

Obs: Styrstångsklämman kan vara Förinstallerad från fabriken.
Packa försiktigt upp styret (A skadar.
Montera styret u klämma och klämskruvar (C)
Vrid styret till en bekvam körställning.
Draatoryklamskruvarna (G) ordentligt. Se vridmomenttabellen forrekommenderat vridmoment.

Steg 5:

Gyro stam och broms setup

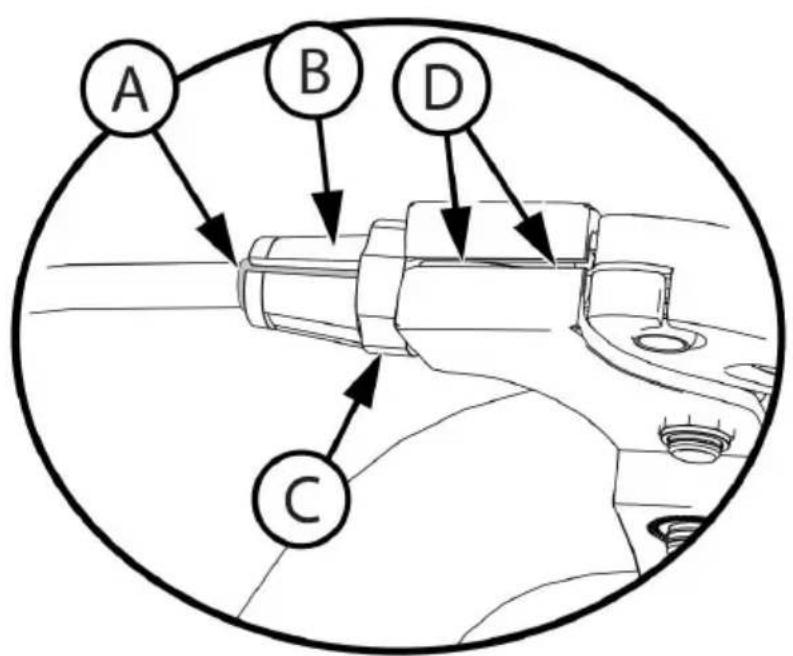

Se till att bakre bromsvajermantel (A) ar helt insatt i justeringshuset v bromsok och handspak (B)

Se till att höljesmuttern och höljet (B, C) ar justeras hela vagen in rhanden Spak.

Vrid höljets (B) spår bort.FRAN kabeln Spåra (D ) och dra at husmutt

Steg 6:

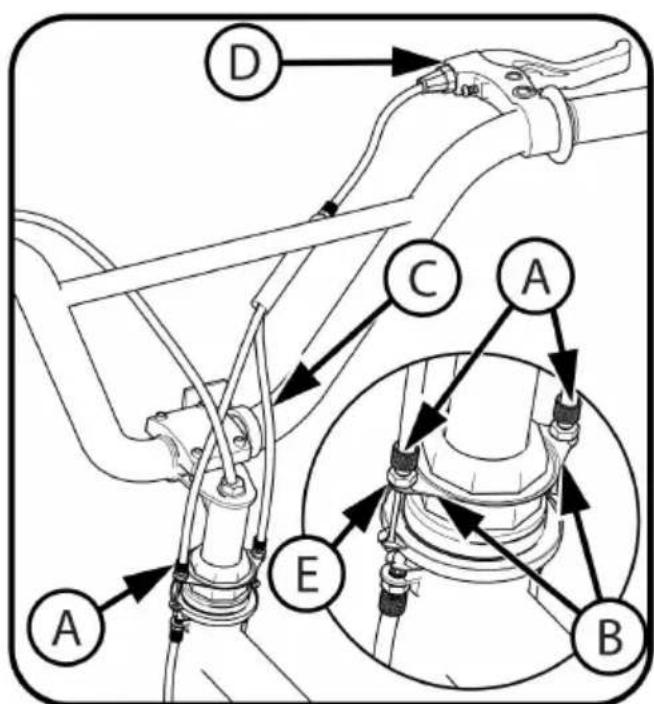

Inställning av gyrostammar och broms- fortssätting

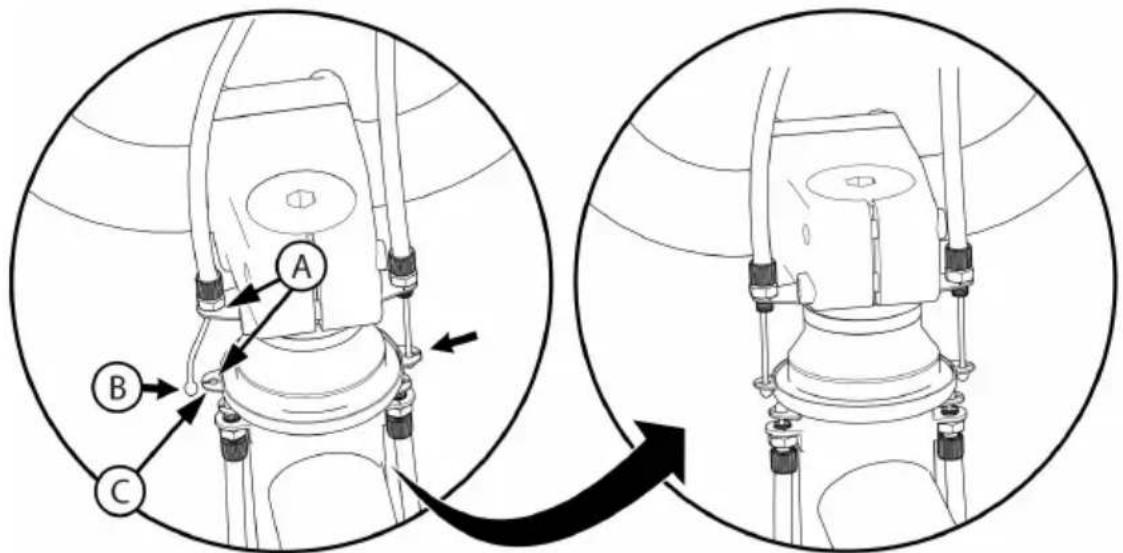

Installera de två kabeljusterarna i gyroplattan (B) och se till att den kabeln (C) År på samma sida som bromsspakarna (D)

Vrid kabeljusterarna och muttrarna (E) hela vagen in i gyroplattan - d for hand.

Klåm ihop de två sidorna av gyroplattans spår (C ) Upprepa För and sidan.

av gyroplattorna (A) tillsammans och satt in kabeländen (B) i

Gyrobrominstallation - Frambromskabelinstallation

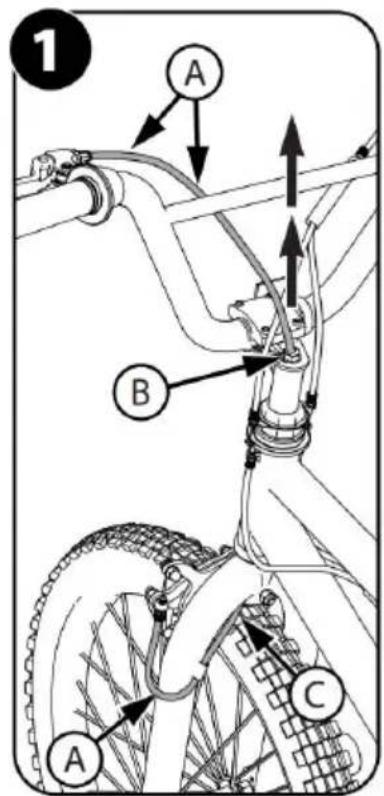

• Dra fram bromsvajern A uppåt skaftmattern (B) sö att den dras so visad.
• Se till att bromsvajern inte berörs däcket ( C )

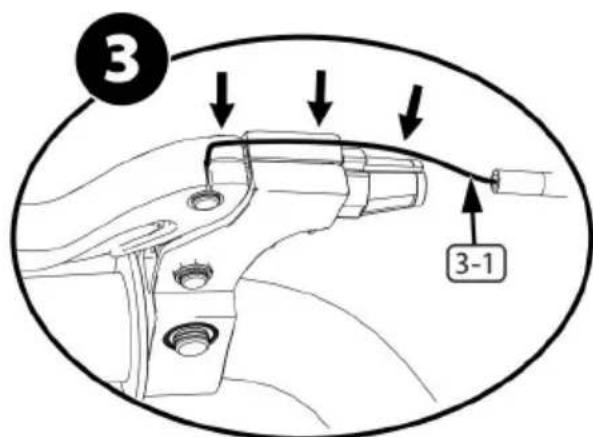

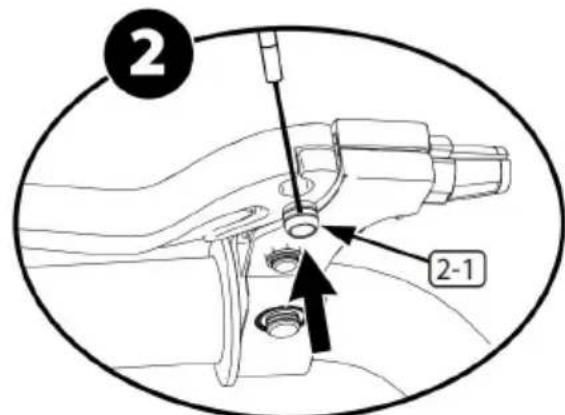

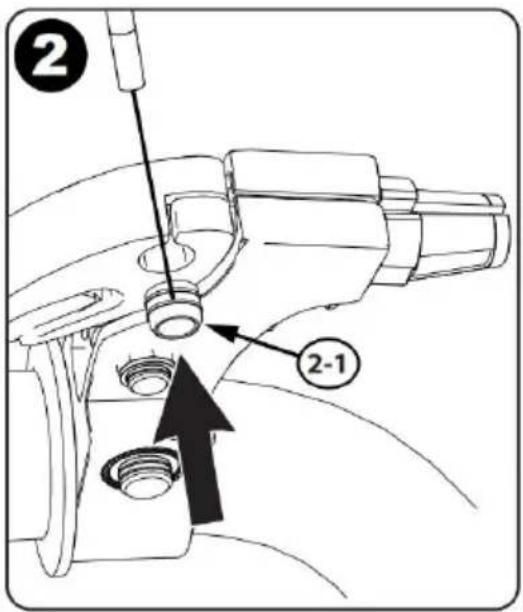

• Satt in kabeltrumman (2-1) i bromsspaken.

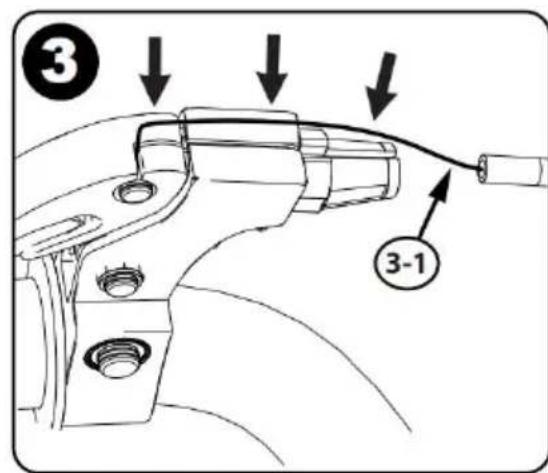

• Jag satter in bromsvajern (3-1) i sparet som visad.

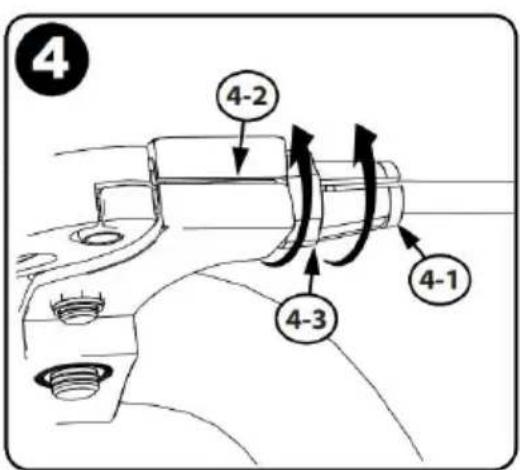

  Sakerstall holjesmutter och hölje (4-3, 4-1)
• ar justerade hela vagen in mot Handspak.

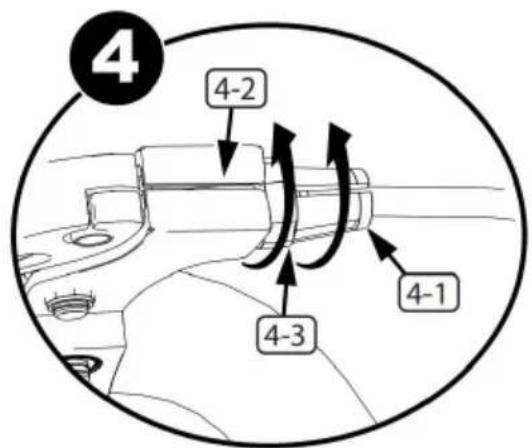

• Rotera höljet (4-1) spåret bort fran
  Kabelspar (4-2) och dra at holjet Mutter (4-3).

Steg 7:

Gyrobrominstallation - Frambromskabelinstallation-fortsätting

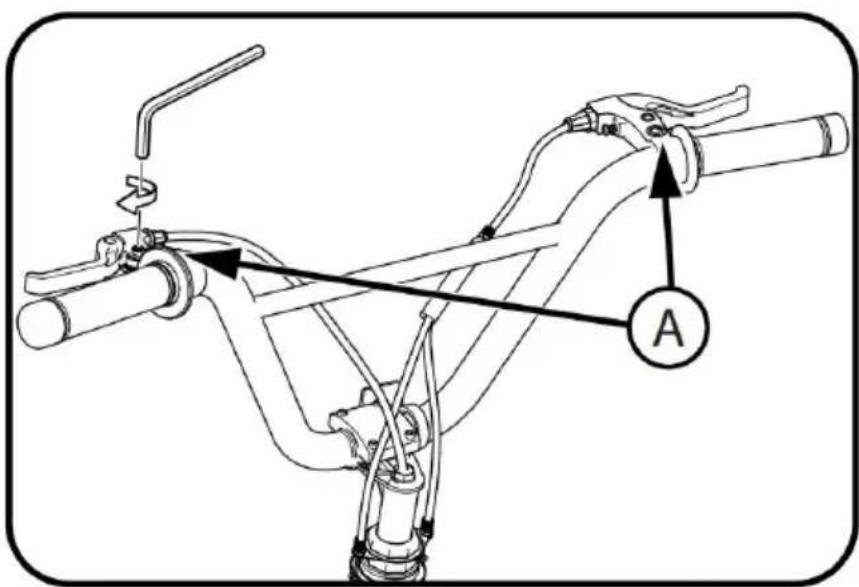

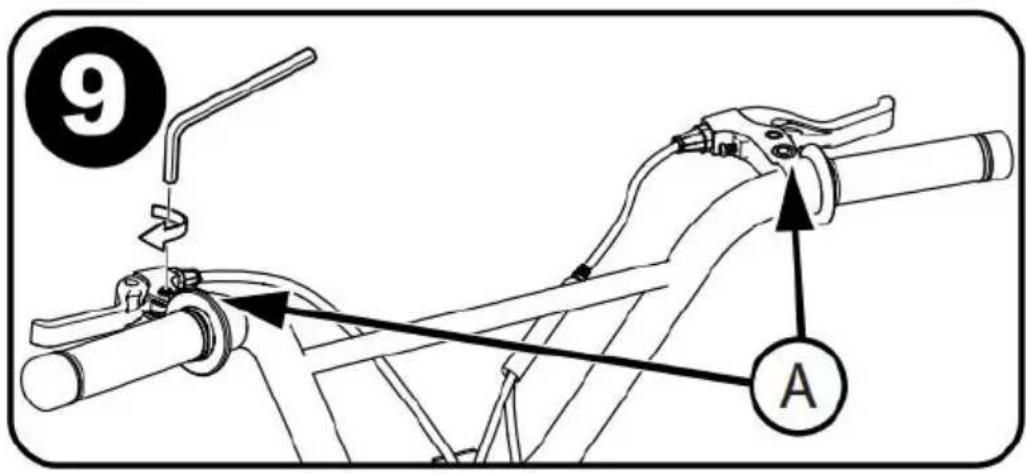

Vrid bromsspakarna (A) in i en bekvam körställning och dra at ordent

Steg 8:

Testa skaat och styrtäthet

For att testa skaftets tathet:

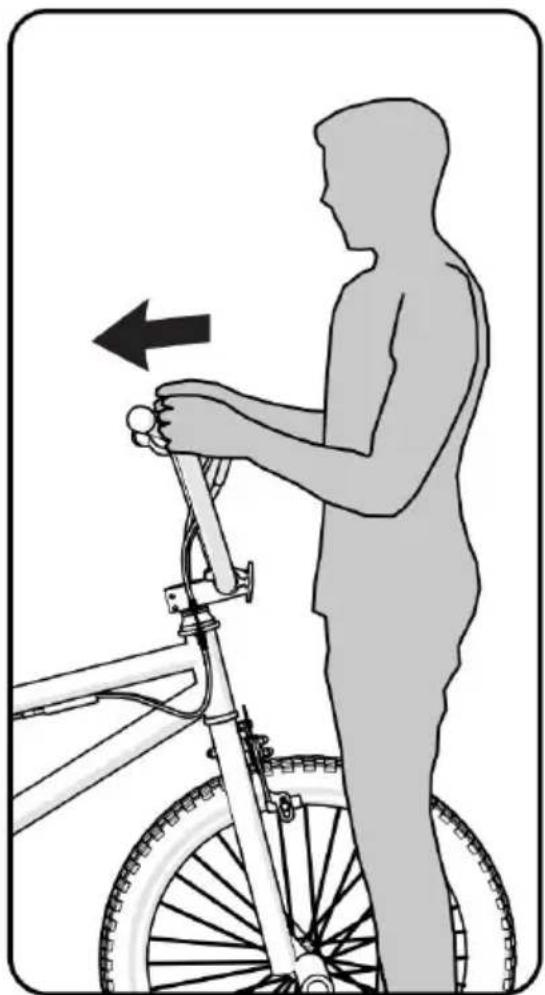

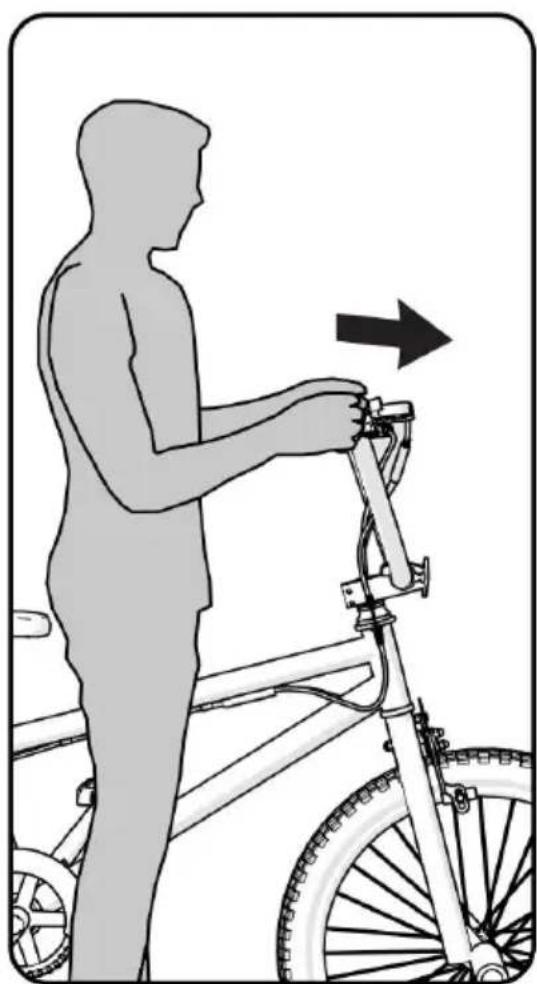

Ställ framhjulet mellan benen. Försök att vrida på framhjulet genom at vrida på styret. Om styret och spindeln vrider sig utan att vrida framjustera spindeln med hjulet och dra at spindelbulten(arna) hårdareän

tidigare (ca 1/2 varv endast at gangen).

Upprepa detta test tills styret och spindeln inte vridsutan att vrida pframhjulet. Detta grundliga tillvagagangssatt sakerstaller att skafet ar ordentligt atdraget.

Så har testar du att styretsklamma ar tatt:

Häll cykeln stillastående och försök att flytta styretständar framåt och bakät.

FÖRSIKTIGHET: Overskrid inte 100 lbs (45 kg) tryckkraft.

Om styret rör sig, lossa bulten/bultarna på styrklämman.

Steg 9:

Satesinstallation

WARNING: För att förhindra att sätet (A) lossnar och eventuellt förlora kontrollen,@maste MIN-IGN"-märket (B ) på sadelstolpen vara under to av sadelröret (C).

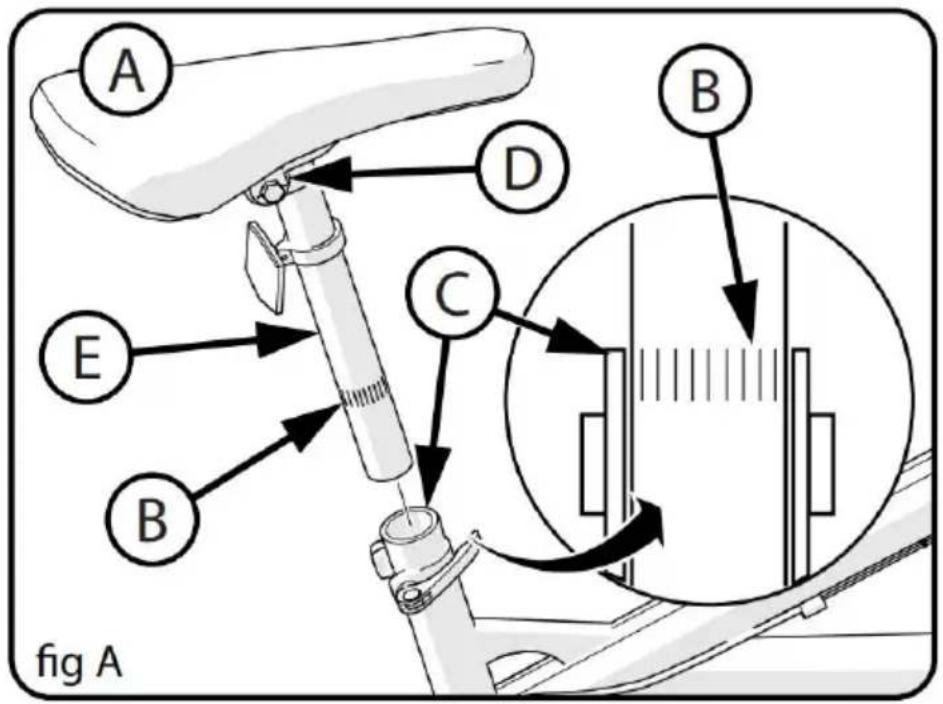

INSTÄLLNING AV SITSEN OCH SITDELSSTÖPEN:

1. Om det behövs, lossa muttrarna på satesklamman (D) och vrid s till körläge.

2. Se till att sadelstolpen E) ar helt genom den övre sitsklämman (I

3. Dra Åt sitskämman sö att sitsen inte rör sig på sadelstolpen.

4. Om satesklamman har en mutter på varje sida, dra at bada mut lika mycket.

5. Rikta sätet framåt och sätt in sadelstolpen E) i sadelröret (C) oc fortssätt till Nästa steg.

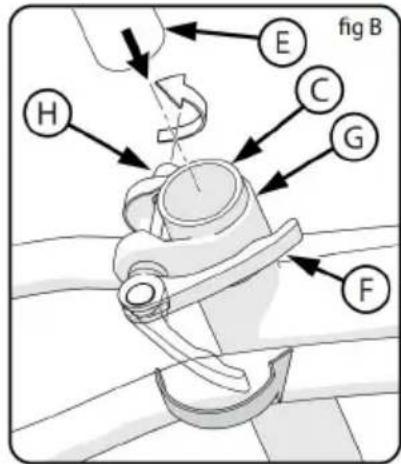

DRAG SNABBSPAKEN: OBS: Orden "öppna" och "stäng" finns på motsatta sider av snabbkopplingsspaken.

WARNING: Manövrera snabbkopplingsspaken (F) endast für hand. Använd inte en hammare eller nagot annat verktyg födra at snabbkopplingsspaken.

1. Flytta snabbkopplingsspaken (F) till "oppet" lage sà att ordet "öppen pekar bort fran sadelstolpens klämma (G)

WARNING: Det skulle hjälpa om du anvande muskelkraft for flytta snabbkopplingsspaken till "stäng"-låget. Spännkraften ar

for latt om du snabbt for spaken

"stäng"-laget. Om snabblåsningsspakens spännkraft ar for latt kan sadelstolpen loss under cykling. Detta kan orsaka skador på Föraren aller andra.

2.Öppna och stäng snabbkopplingsspaken n ena handen medan du vrider på justeringsmattern (H) med den andra hande
3. Dra at aller lossa justermattern for hand

du Först känner motständ mot snabbkopplingsspaken nar den ar vinkel mot cykelramen.

1. Tryck snabbkopplingsspaken till " stäng"-laget.
2. När du är i "stängt" läge, se till att snabbkopplingsspaken ligger n sadelstolpens klämma (G).
3. Åtdragningsmomentet für snabbkopplingsspaken bör vara tillräckligt ha sa att sätet inte rör sig under normal drift.

Satesbultfaste (olika modeller)

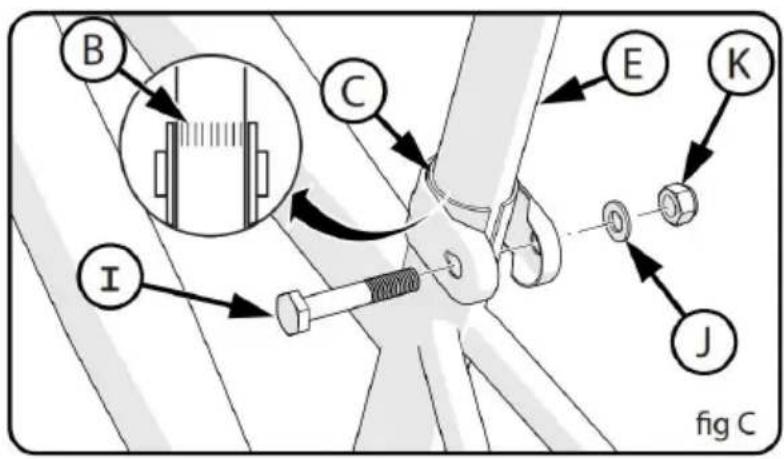

• Vissa modeller har en bult (I), bricka (J) och mutter (K) istället for snabbkoppling.
• Om det behövs, lossa muttern tillräckligt für att satta in sadelstolper (E)
  Rikta sätet framåt och sätt in sadelstolpen mot mini-mum-insättningsmärkena (B)
• Draatology
• Dra at muttern ordentligt sa att den stoder foraren utan att rora si

STEG:10

Testa satesklamman och stolpklammans tathet

Så har testar du att satesklämman och stolpklämman ar tat: Forsök att vända sätet från sida till sida och flytta framdelen av säte och ner.

Om sätet rör sig i satesklämman:

• Lossa satesklammans mutter.

Satt sätet i rätt lage och dra at satesklamman HARDare an tidigare.

Gör detta testigen tills sätet inte rör sig i satesklämman.

Om sadelstolpen rör sig i sadelrörsklämman:

• Lossa satesklammans spak. Satt sadelstolpen i rätt lage och dra at satesklammans mutter HARDare an tidigare. Vid behov, dra at aller lossa Handmattern sa att Quick Release drar at ordentligt.

Gör detta testigen tills sadelstolpen inte rör sig i sadelrörsklämmar

STEG:11

Pedalinstallation

WARNING: Det finns en HÖGER pedal märkt (R) och en VÄNSTER märkt (L)

OBS: En pedalnyckel ar att foredra for att fasta pedaler. En tunn skkan ocks anvandas.

Pedalen märkt (R) har höergänga. Dra at den medurs. Pedalen märk

har vänsterganga.

Dra at den moturs (moturs).

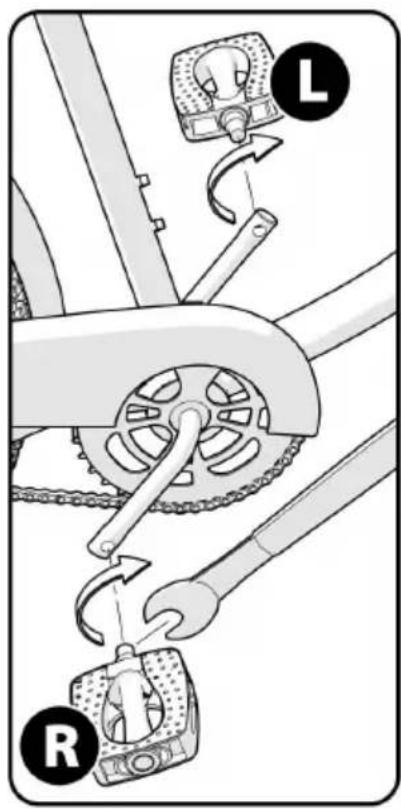

Vrid den högra pedalen märkt (R) till den högra sidan av vevarmen vänstra pedalen märkt (L) till den vänstra sidan av vevarmen.

Dra at pedalerna: Se till att gängorna på varje pedal ar helt in i ve

WARNING: Se till att pedalerna sitter fast i vevarmarna sa att inte lossnar. Kontrollera regelbundet tatheten.

STEG:12

Reflektorinstallation (som utrustad)

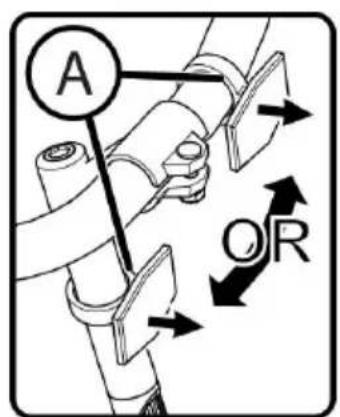

Reflektorinstallation:

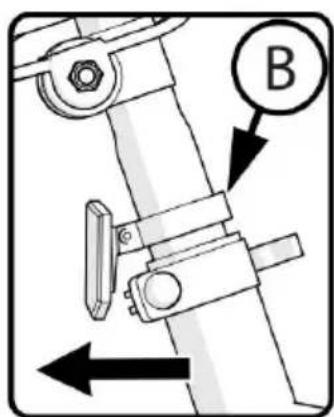

22.Positionera FRONT reflektor (A)

sā det pekar rakt fram.

23.Dra at klamskruven.
24. Placera sadelstolpsreflektor ( omaland finns ) ( B )

OBS: Dra inte at for hart. Detta kommt att skada klämman.

STEG:13

Pinnar Installationsgangade (om sadan finns) ANMÄRKNINGAR

Pinnarna fram och bak kan ha olika storlekar. Pinnarna ar valfria. Du välja att inte installerera dem på axlarna. Pinnar kan installereras på fram baksidan eller på ena sidan. Samma procedur används für att installe pinnar på bade fram- och bakaxeln. Framhjulsaxeln visas.

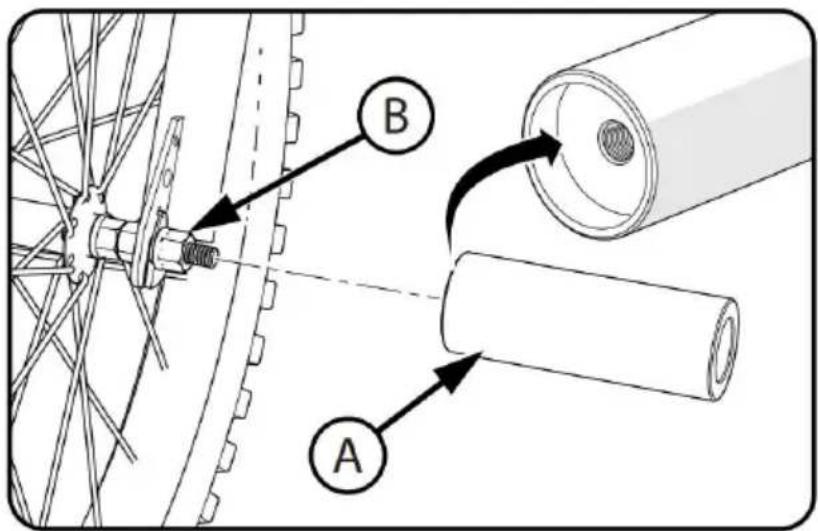

Gängade pinnar:

Inga ytterligare verktyg behövs für att installerera pinnarna. Sätt en pinn varje过得 av axeln.

Se till att:tappen (A) sitter helt mot ramen aller gaffeln. Dra at taordentligt. Pinnarna gär over axelmuttrarna (B)

WARNING:

Rid inte utover dina formagor.

Pinnarna bör installeras av en vuxen.

Kontrollera fore varje aktur.

Se till att det inte finns nagra skador på ramen, gaffeln eller hjulen installation och användning.

Se till att kedjan ar korrekt justerad after installationen.

Se till att hjulen ar korrekt inriktade after installationen.

Om den ar skadad, slut anvanda och byt ut.

Kom ihåg att underlåtenhet att följa dessa steg kan leda till allvarliga konsekvenser, sösom att framhjulet lossnar under cykling, vilket kan orsaka skador på föraren eller andra. Din roll i sökerheten är avgörar

STEG:14

Styrklocka (olika modeller)

Installation:

22.Ta bort skruvarna fran Bell.

1. Placera Bell på styret inom bekvämt räckhäll, med handerna på sty handtag.

24.Satt i skruvarna och dra at.

OBS: Bell kan fästas med 1 aller 2 skruvar.

Repair and Service

WARNING:

Inspekteraprodukten ofta. Underlåtenhet att inspekteraprodukte och göra reparationser eller justeringar vid behov kan resultera

skador på Föraren eller andra. Se till att alla delar År korrekt montera justerade enligt beskrivningen ienna manual och eventuella

"Specialinstruktioner".

Ersätt omedelbart alla skadade, saknade eller svårt slitna delar med originalutrustning. Se till att alla fästelement ar ordentligt Åtdragna enlig beskrivningen ienna manual och eventuella "Specialinstruktioner". Delasom inte ar tillräckligt tata kan gå forlorade eller fungera dåligt. För I Åtdragna delar kan skadas. Se till att alla ersättningsfästen har rätt st och typ.

OBS: Låt en cykelserviceverkstad utföra reparationer eller justeringar fövila du inte har rätt verktyg aller om instruktionerna i den här handelller nagra "Specialinstruktioner" inte är tillräckliga.

Dessa modeller År utrustade med en bakdel 'coaster'-broms som manövreras genom att vrida på veva bakåt.

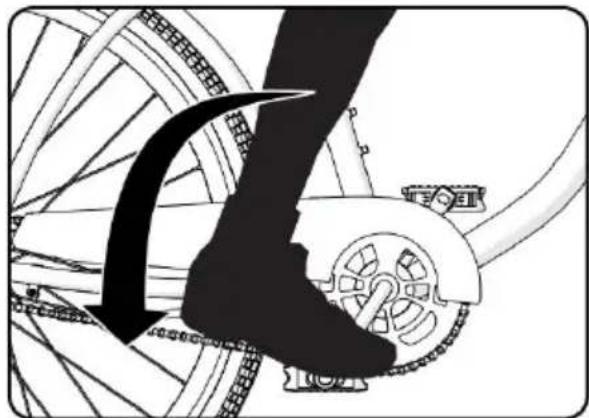

Manövrera bromsen enligt följande: Tryck pedalerna bakåt För att flyttakedja bakåt Kedjan aktiverar backbromsen mekanism som sitter inutibakhjulets I -nav .

När du trycker pedalerna bakåt med ökande kraft, bromsverkan av backbromsen ökar.

Om din cykel har en bromsok utover lopbromsen, anvand alltid coaste broms som huvudbroms for att stoppa cykel.

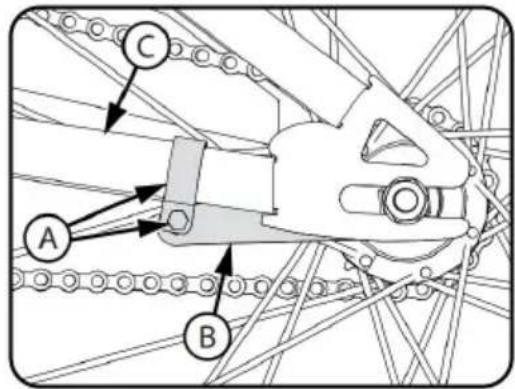

WARNING: i om du inte lyder att följa instruktionerna, skada Föraren eller till andra kan uppstä: När du cyklar den första titesta coasterbromsen och öva på att använda den i lag hastighet i e plan yta som är fri frän hinder. Varje gang cykeln körs, gör se till a klämman (A) på bromsarmen (B) är ordentligt fastsatt på kedjestaget på de cykelram. Backbromsen fungerar inte korrekt om bromsarmen in är fastsatt till kedjestaget.

Chain Adjustment

WARNING:

Kedjan måste sitta kvar på kedjehjulen. Om kedjan lossnar frkedjehjulen fungerar inte backbromsen. Försök inte reparera

kedjan. Om darüber ar att problem med kedjan, har en cykelserviceverkstagora eventuella reparatoner.

Justering:

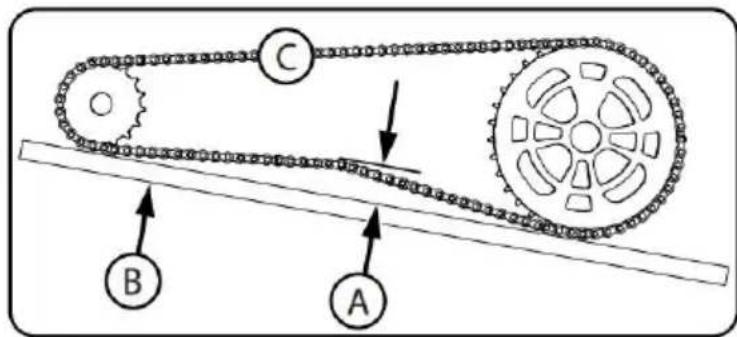

Kedjan maste ha ratt stramhet. Om cykeln ar for spänd blir cykeln strampa pa. Om den ar for los kan kadjan lossna fran kedjehjen. Na kadjan (c ) har ratt Åtdragning kan du vrida vven fritt och du kan inte mer'an en halv tum (A) bort fran en rätkant ( B ) enligt Bilder

Justera kedjans tathet enligt foljande:

Lossa axelmuttrarna på bakhjulet.

Flytta bakhjulet framat aller bakat after behov.

OBS: Se till att bakhjulet ar i mitten av cykelramen.

Håll hjulet i detta lage och dra at ordentligt.

Kontrolera regelbundet cykelns lager. Smörj lagren enligt smörjschematller;när de inte passerar foljande tester.

Gaffeln skarotera fritt och smidigt kl alla tider. Med framhjulet fran bör du inte kunna flytta upp gaffeln nedat eller frän sida till sida i huvudröret.

Vevlager

Veven ske vridas fritt och smidigt hela tiden och de främre dreven bvara lös på veven. Du borde inte vara kunna flytta pedaländen på vår frän sida till sida.

Hjullager

Lyft varje过得 av cykeln frän marken och snurra längsamt det upphöhjulet for hand. Lagren ar korrekt justerade om: Hjulet snurrar fritt ocl Vikten av ekerreflektorn, Near du lagger den fram eller bak på den cyhjulet att snurra tillbaka och fram flera gänger. Det finns ingensida-till-sida-rörelse vid hjulfälg Near du trycker den at sidan med lätt k

Gyrolager

Med framhjulet fran marken Gyron Styre/stam/hjulsystem ske rotera fritt och smidigt 360 graderutan binder erler slar i kablar.

Caliper Rim Brake System Setup (various models)

• VARNING: Du maste justera frambromsarna innan du cyklar. OBS: FRAM-OCH BAKRE BROMSINSTÄLLNINGAR AR SAMMA.

Steg ett: Satt bromsbackarna B) i ratt lage:

• Lossa skruven (A) på varje bromssko (B)
• Justera varje bromsback sä att den ligger platt mot fällgen och i li med kurvan på de fällg.

Se till att varje bromssko gnuggar inte däcket.

Om ytan på bromsen Skon har pilar, se till pilarna pekar mot baksid cykeln.

Häll varje bromsback på plats och draatory skruven.

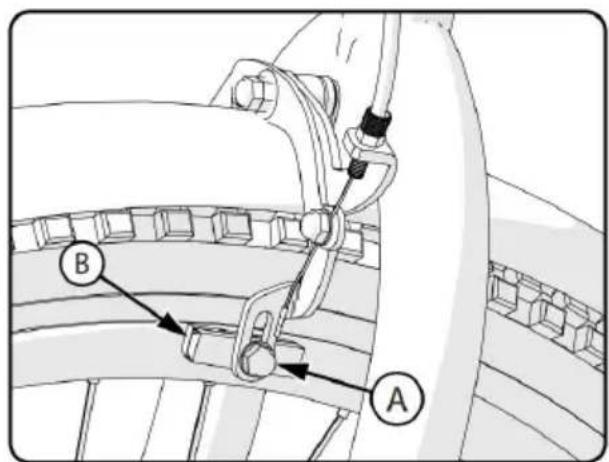

Steg två: Testa tãtheten av varje bromssko:

Försök att flytta varje bromssko ur position.

Om en bromssko rör sig, gör det Steg 1 igen, men dra Åt muttern an tidigare. Gör detta test igen, tills varje Bromsbacken rör sig inte.

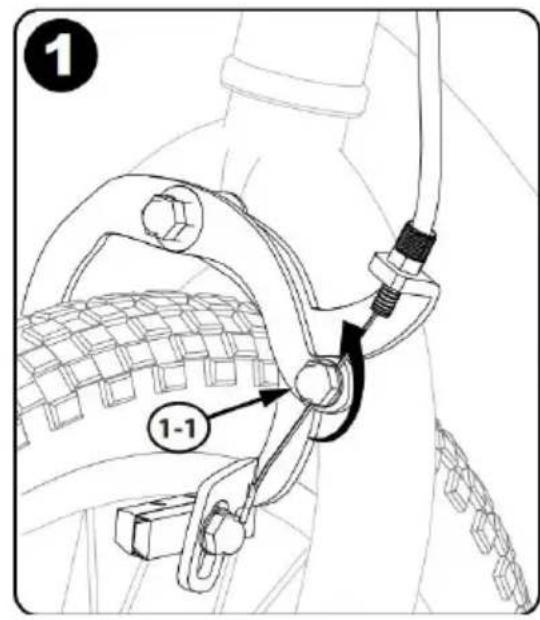

Steg 3: Satt i bromsvajern 3-1) i spåret enligt bilden.

Steg 4: Vrid höljet (4-1) spåret bort fran kabeln Spåra (4 - 2) ochusmattern (4 - 3)

Steg 5: Klam ihop bromsarmarna (5-1) sa att bromsbeläggen (5 ligger mot fällgen.

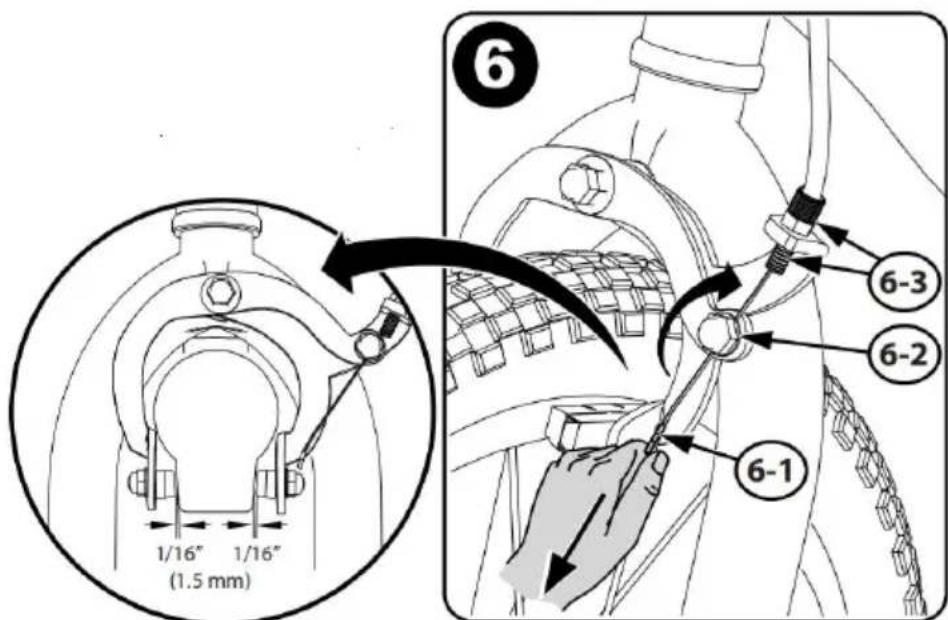

Steg 6: Dra at bromsvajern ( 6- 1 ) dra at. Dra at kabelmattern ( Justera kabelmutter ( 6 - 3 ) for 1/16 tum (1,5 mm) broms Dynspel.

Steg 7: Se till att bromsspaken inte arResolution ( 7-1 )

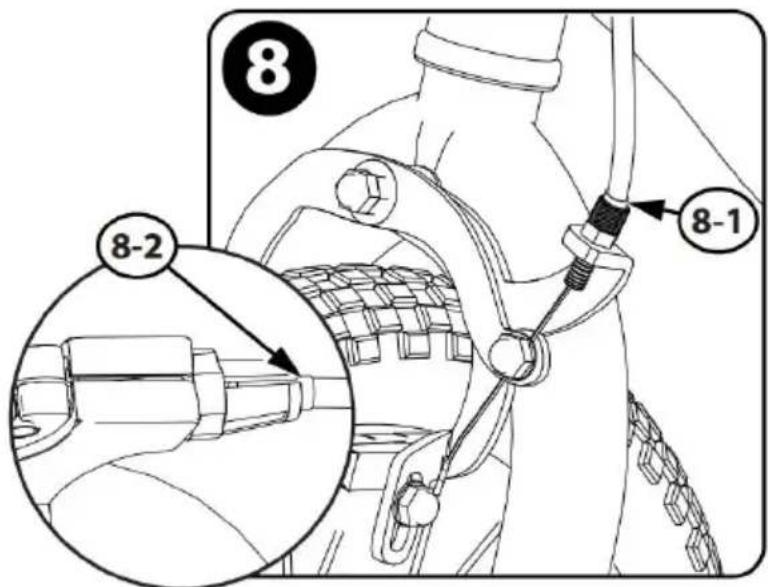

Steg 8: Se till att kabelmanteln ar helt införd i justeringshuset vid Br (8-1) och handspak (8-2)
Steg 9: Vrid bromsspakarna ( A ) bekvam körställning och draatory

Brake Pad Replacement

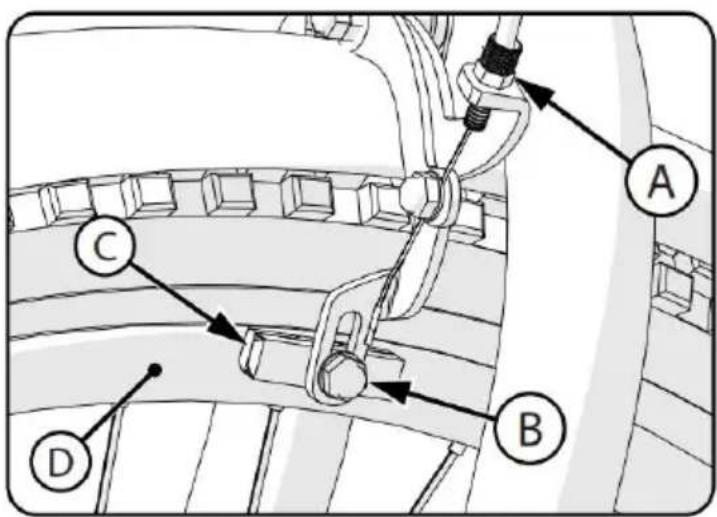

1. Om nödvändigt, lossa bromsvajerns justeringsbult (A)
2. Lossa och ta bort bromsbeläggbult/

Skruvar ( B )

1. Ta bort gamla bromsbackar ( C )
2. Montera en ny bromsback, se till den pekar framåt och År upprad jämnt med hjulfälgen ( D )
3. Dra Åt bromsbelåggets bult/skruv enligt momentdiagrammet.

WARNING: Byt ut bromsbelagg mot samma modell och typ som origin

Tires

Underhäll:

Kontrollera ofta dacktrycket eftersom alla dack tappar luft langsamt metiden. For langre forvaring, hall vikten pa dacken.

Använd inte oreglerade luftslangar für att pumpa upp däcken ellerslangarna. En oreglerad slang kan plötsigt blåsa upp däcken für mycch och fã dem att spricka.

Byt ut slitna dack.G: Åk eller sitt inte på encheten om ett dack ar föp pumpat. Detta kan skada däcket, innerslangen och fällgen.

Pumpa upp dacken:

Använd en hand-ller fotpump für att Pumpa upp däcken.

Servicestationsmatarreglerade luftslangar ar också acceptabla. Det maximala dacktrycket visas på däckets sidovagg. Om två dacktryck fin på däckets sidovagg, använd det högre trycket for terrängkörning och lagre trycket for terrängkörning. Det lagre trycket ger bättre dackgreppen bekvämare körning.

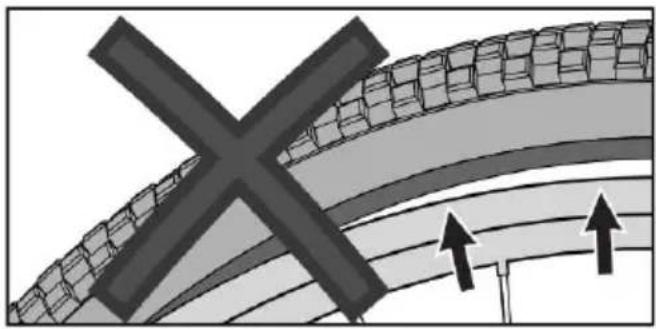

Innan du tillsätter luft till nagot dack, se till att kanten på[Dacket (vupa samma avstand fran fällgen, runt hela fällgen, på bada sider av da

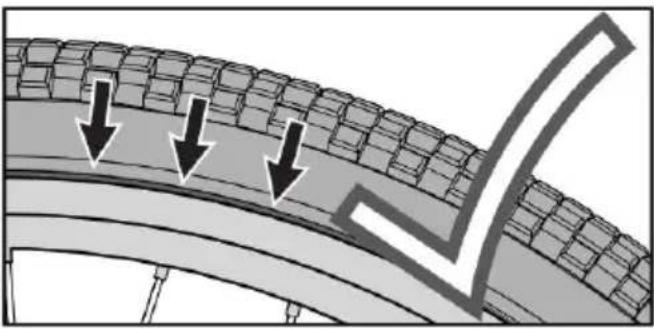

Om däcket inte verkar sitta korrekt, slätt ut luft från innerslangen tillskan trycka in däckets vulst i falgen vid behov. Fyll längsamt på luft stanna ofta für att kontrollera däcksätet och trycket tills du;när rätt lutryck.

Lubrication

WARNING:

Översmörj inte. Om detkommen olja på hjulfälgarna eller bromsbackari...,kommen det att minska bromsprestanda, och en langre sträcka for att stanna cykelnkommen att behövas. Skada på ryttaren aller andra kan uppsta.

Kedjan kan kasta overflödig olja på falgen. Torka av überflödig olja frkedjan.

Håll all olja borta fran pedalernas ytor där dina fötter vilar.

Tvätta bort all olja frän hjulfälgarna, bromsbackarna och pedalerna meetvål och varmt vatten.

Och dacken.

Skölj med rent vatten och torka helt innan du cyklar. Smörj cykeln m maskinolja (20W),enligt foljande tabell.

Smörjbord

Teknisk Support och e-garanticertifikat
