Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanua Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Säkerhetsinformation

1.1 Lagar som hänför sig till gnistfångare

Meddelande: Statens hälsosäkerhetskoder och allmänna resurser anger att gnistfångare på vissa platser ska användas på förbränningsmotorer som använder kolvätebränslen. En gnistfångare är en anordning utformad för att förhindra oavsiktlig utsläpp av gnistor eller lågor från motorns avgaser. Gnistfångare är kvalificerade och klassade av United States Forest Service för detta ändamål.

För att följa lokala lagar om gnistfångare, kontakta motordistributören eller den lokala hälso- och säkerhetsadministratören.

1.2 Driftsäkerhet

WARNING

Förtrogenhet och korrekt utbildning krävs för säker användning av utrustning! Utrustning som används felaktigt eller av outbildad personal kan vara farlig! Läs bruksanvisningen som finns i både denna bruksanvisning och motormanualen och bekanta dig med placeringen och korrekt användning av alla reglage. Oerfarna operatörer bör få instruktioner från någon som är bekant med utrustningen innan de får använda maskinen. • Tillåt ALDRIG någon att använda denna utrustning utan lämplig utbildning.

Personer som använder denna utrustning måste känna till de risker och faror som är förknippade med den.

- Rör ALDRIG motorn eller ljuddämparen medan motorn är på eller omedelbart efter att den har stängts av. Dessa områden blir varma och kan orsaka brännskador. • Använd ALDRIG tillbehör eller tillbehör som inte rekommenderas av

Tomahawk Power. Det kan uppstå skador på utrustningen och användaren. • Lämna

ALDRIG maskinen igång utan uppsikt. • Se ALLTID till

att operatören är bekant med lämpliga säkerhetsåtgärder och

driftteknik innan du använder maskinen. • Bär ALLTID

ANSI Z87.1-godkända skyddsglasögon eller skyddsglasögon

med sidoskydd, eller vid behov en ansiktsskärm. Använd en dammmask i dammiga

arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar, damm

insamlingssystem och hörselskydd när så är lämpligt. Detta gäller

till alla personer i arbetsområdet. •

Stäng ALLTID bränslekranen på motorer utrustade med en sådan när maskinen är

inte opereras. • Förvara

ALLTID utrustning på rätt sätt när den inte används. Utrustning

bör förvaras på en ren, torr plats utom räckhåll för barn. • Kör ALLTID maskinen

med alla säkerhetsanordningar och skydd på plats

och i fungerande skick. Modifiera eller ta INTE bort säkerhetsanordningar. LÄT BLI

kör maskinen om någon säkerhetsanordning eller skydd saknas eller inte fungerar. • Läs,

förstå och följ ALLTID procedurerna i bruksanvisningen

innan du försöker använda utrustningen.

1.3 Säkerhet vid användning av förbränningsmotorer

FARA

Förbränningsmotorer utgör särskilda faror under drift

och tankar! Läs och följ varningsanvisningarna i motorägarens

manual och säkerhetsriktlinjer nedan. Underlåtenhet att följa varningar och

FARA säkerhetsriktlinjer kan resultera i allvarliga

skada eller

dödsfall. • Kör INTE maskinen inomhus eller i ett slutet område som t.ex

diken om det inte finns tillräcklig ventilation, genom sådana föremål som

frånluftsfläktar eller slangar medföljer. Bensinavgas från

motorn innehåller giftig kolmonoxidgas; exponering för

kolmonoxid kan orsaka medvetslöshet och kan leda till

död. •

Rök INTE när du använder maskinen. • Rök INTE när du tankar motorn. • Tanka INTE varm eller igång motor.

- Tanka INTE motorn nära öppen låga. • Spill INTE bränsle när du tankar motorn. • Kör INTE motorn

nära öppen låga. • Fyll ALLTID på bränsletanken i ett

välventilerat utrymme. • Sätt ALLTID tillbaka

tanklocket efter tankning. • Kontrollera ALLTID bränsleledningar

och bränsletank för läckor och sprickor innan

startar motorn. • Kör

INTE maskinen om det finns bränsleläckor eller om bränsleledningarna är lösa.

1.4 Servicesäkerhet

WARNING

Dåligt underhållen utrustning kan bli en säkerhetsrisk! För att

utrustning för att fungera säkert och korrekt under en lång tidsperiod, periodisk

underhåll och enstaka reparationer är nödvändiga. • Försök INTE

att rengöra eller serva maskinen medan den är igång.

Roterande delar kan orsaka allvarliga skador. • Dra

INTE igång en översvämmad motor med tändstiftet borttaget

bensindrivna motorer. Bränsle som fastnat i cylindern kommer att spruta ut tändstiftsöppningen. • Testa

INTE för gnistor på bensindrivna motorer, om motorn är det

översvämmad eller lukten av bensin är närvarande. En herrelös gnista kan antändas ånga.

ANVÄND INTE bensin eller andra typer av bränslen eller brandfarliga lösningsmedel

för att rengöra delar, särskilt i slutna utrymmen. Rök från bränslen och

lösningsmedel kan bli explosiva. • Håll

ALLTID området runt ljuddämparen fritt från skräp som löv, papper, kartonger etc. En het ljuddämpare kan antända dem och starta eld.

- Byt ALLTID ut slitna eller skadade komponenter mot reservdelar designad och rekommenderad av Tomahawk Power.

Koppla ALLTID ur tändstiftet på maskiner utrustade med

bensinmotorer, före service, för att undvika oavsiktlig start. • Håll

ALLTID maskinen ren och etiketter läsliga. Ersätt alla som saknas

och svårlästa etiketter. Etiketter ger viktig funktion

instruktioner och varnar för faror och faror.

Kontrollera ALLTID för skadade delar före varje användning. Kontrollera noga

att glättaren kommer att fungera korrekt och utföra sin avsedda funktion.

Byt ut skadade eller slitna delar omedelbart. Använd aldrig

murslev med en skadad del. •

Inspektera ALLTID skriden före förvaring och före

återanvändning. Förvara glättaren på en torr och säker plats utom räckhåll för barn när de inte används.

- Använd ALLTID endast tillbehör som rekommenderas av

tillverkare för användning med glättaren. Tillbehör som kan vara

lämplig för en glättare kan skapa risk för skador när den används med skridutrustning. •

Håll ALLTID knivarna rena när de inte används och skydden på plats och i fungerande skick.

2 Produktinformation

2.1 Avsedd användning

Lämna mödosamma handarbeten i det förflutna med Tomahawk Power Murslev! Förtäta betonggolv med lätthet för dina perfekta slutresultat på projekt inklusive uppfarter, källare och kommersiella/industriella jobb.

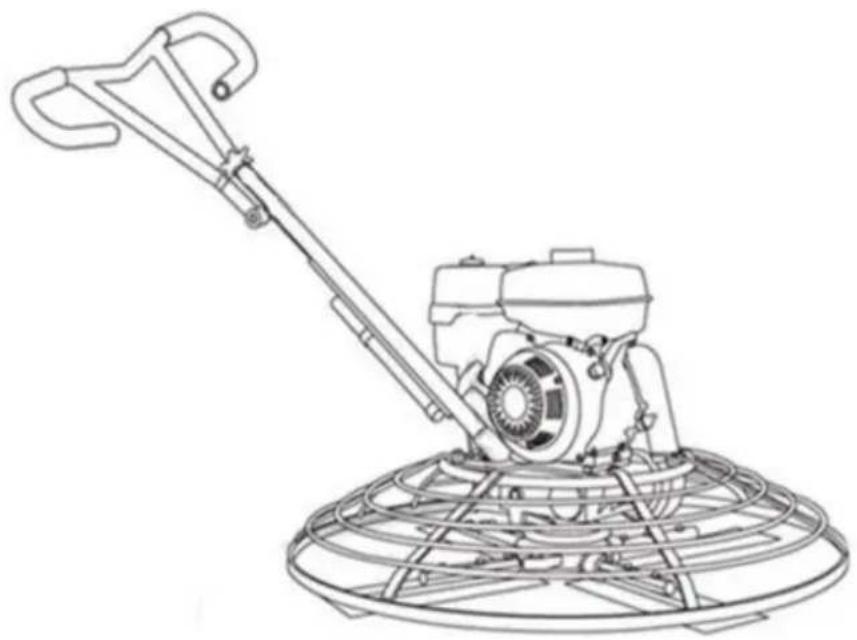

2.2 Glättarens bekantskap

VEVORs Power Trowels är designade för flytning och efterbehandling av betongplattor. Analysera din murslev och lägg märke till varje komponent: den motor, blad, snabb pitch-kontroll, luftrenare, centrifugalstoppbrytare, kopplingsoch remskivasystem. Se till att det alltid finns olja i motorn.

2.3 Säkerhet

Innan du använder din elektriska glättare, läs alla säkerhetsinstruktionerna noggrant.

Säkerhetsinstruktioner finns tillgängliga i hela denna manual och på Utrustning. Säkerhetsinformationen bör förbli i gott och läsbart skick.

Operatörer måste vara väl utbildade i drift och underhåll av murslev.

Innan du börjar, testa glättaren på en plan, urvattnad del av färdigt betong. Testa på en sektion som är fri från skräp och andra föremål.

Testkörningen kommer att öka operatörens förtroende, samtidigt som det hjälper till att bli bekan själv med glättarens kontroller. Dessutom kommer detta att hjälpa operatörer förstå hur den elektriska glättaren fungerar under verkliga förhållanden.

2.4 Motor

VEVORs Power Trowels drivs av Kohler Engines. Referera till motorns instruktionsbok för instruktioner angående drift och underhåll av din motor. Motormanualen medföljer din murslev.

2.5 Drivsystem

Kraften överförs från motorn till växellådans ingående axel via en Kilremsdrift

systemet. Remskivan kopplas in med antingen en centrifugal eller manuell koppling. Se avsnittet Delar i denna handbok för mer information.

2.6 Växellåda

Växellådan är placerad under motorn och överför kraften till rotorn eller spiderbox montering. Växellådan styr rotationshastigheten på glättare och är utrustad med två axlar (ingång och utgång).

2.7 Spiderbox

Växellådans vertikala utgående axel ansluter till ett gjutet nav som kallas spindellåda. Spiderboxen har 4 armar som sträcker sig utåt som används för fastsättning av blad eller andra tillbehör. Kom ihåg: när växellådan utgående axel roterar, så även spiderbox-enheten.

2.8 Blad

Glättarens blad används för att avsluta betongen när de roterar runt din givna yta. Denna glättare innehåller 4 kombinationsblad per rotor. De är lika fördelade i ett radiellt mönster och fästa vid

vertikalt roterande axel med hjälp av spindelenheten.

2.9 Centrifugalkoppling

I händelse av ett tillstånd med glättare som är rinnande (operatören släpper handtag), kommer centrifugalkopplingen att stoppa motorn och föra glättaren till a helt stopp.

2.10 Utbildning

För korrekt utbildning, se avsnittet "TRÄNINGSCHECKLISTA" som finns på baksidan av denna handbok. Denna checklista innehåller en

skiss för en erfaren operatör att ge utbildning till en ny operatör.

3. Tekniska specifikationer

Murslev

Modell HMR1200	HMR950
Motor	CH260	CH440
Antal blad	4	4
	38 tum	46 tum Skivans diameter
Optimal bladvinkel justering(°)	0-15	0-15

Motor

Modell	CH440
Typ	4-takt, överhörd kamaxel, 1 cylinder
HP	14
Transmissionssystem	Snäckväxel och mask
Bränsleförbrukning (g/kWh)	374
Maxhastighet (r/min)	2800

4 Användarhandbok

4.1 Expressinställning

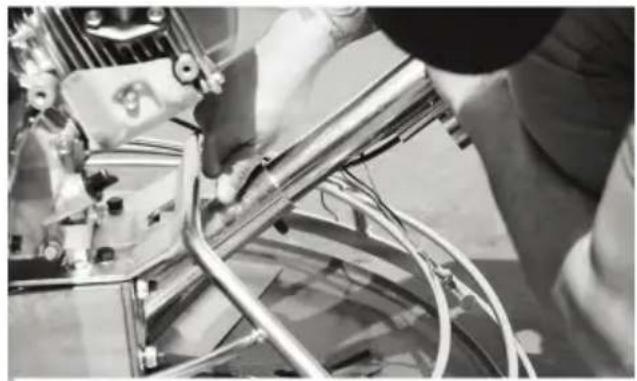

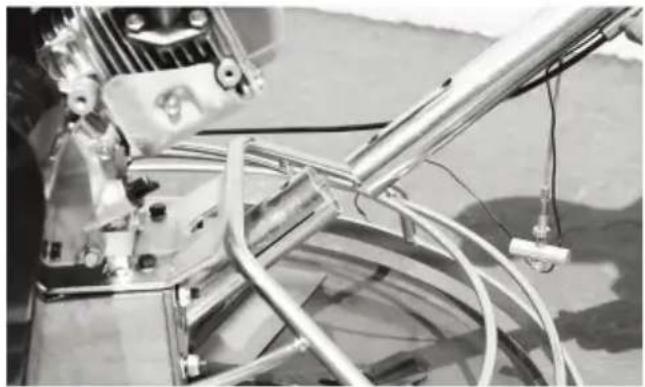

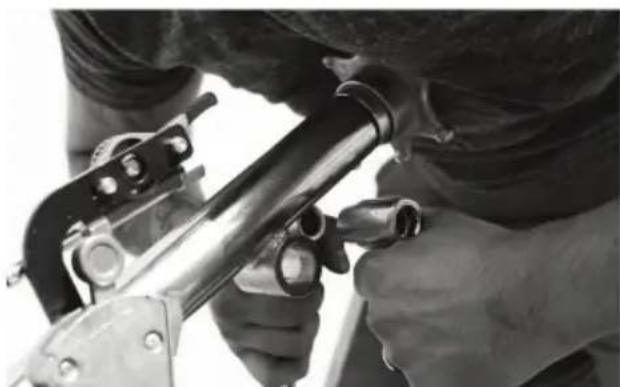

Steg 1: Sätt in änden av styrstångens kolumn i basen av murslev.

Steg 2: Sätt in bultarna och brickorna genom hålen i styret - fäst med en mutter.

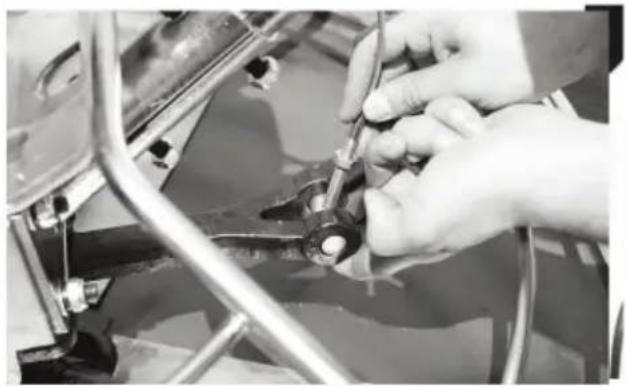

Steg 3: Skruva loss muttern från stiftet och för in stiftet genom basen på glättaren.

Steg 4: Sätt in skruven genom stiftet och fäst muttrarna på toppen och botten för att hålla den på plats.

Steg 6: Placera bulten genom basen av handtagen och sedan fäst med en mutter på änden.

4.2 Snabbstartguide

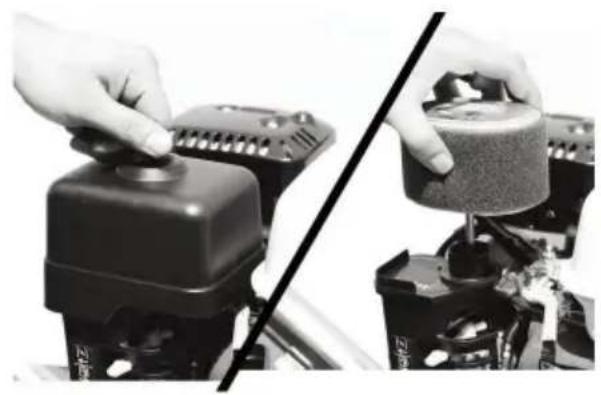

Steg:7 För att fästa gaskabeln, ta bort luftfiltret och locket.

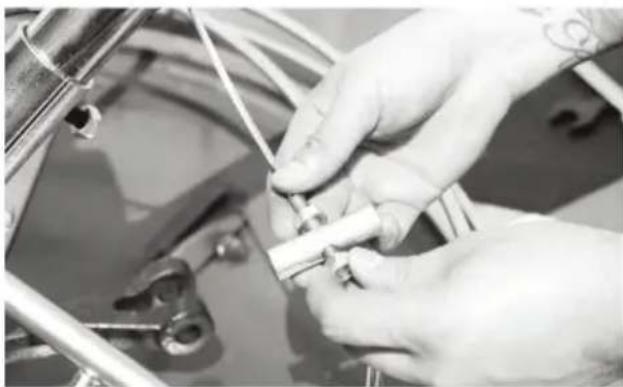

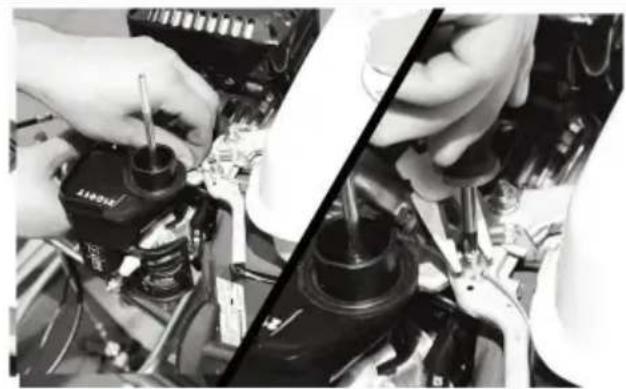

Steg:8 Mata kabeln genom vridmutter och genom sviveln stoppa och skruva sedan fast skruven.

Steg:9 För in kill switch-kabeln till framsidan av motorn och anslut det är avstängningsknappen.

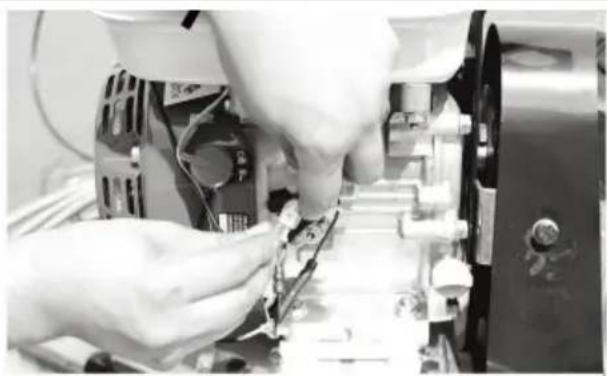

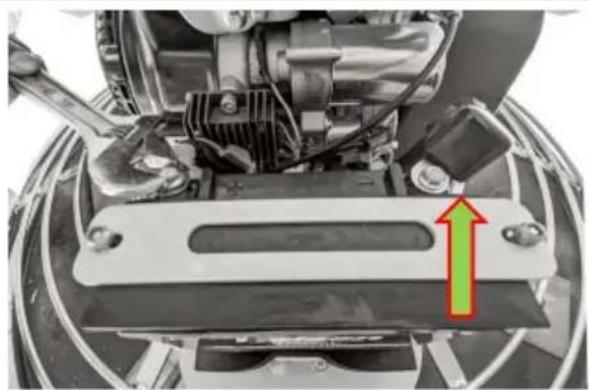

Steg:10 Fäst den positiva (röda) och negativa (svarta) motorledningar till batteriet.

5. Kontroller och komponenter

5.1 Handtag

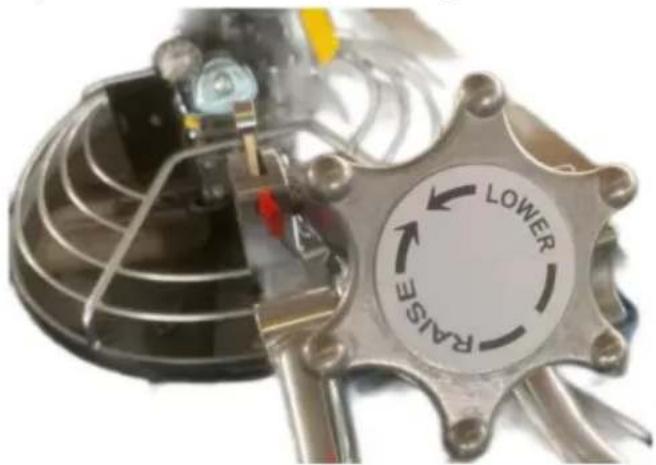

Inkluderar ett "stjärnhjul" för manuell justering av bladvinkeln.

5.2 Vikbart handtag för snabb stigning

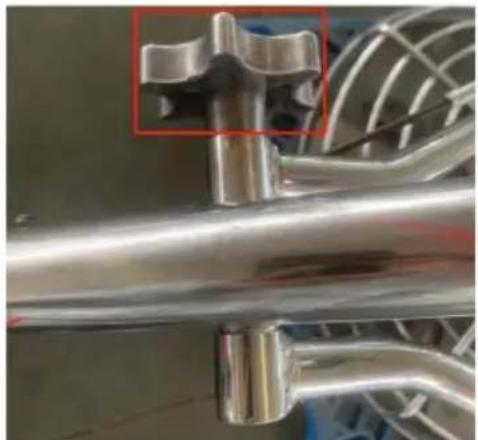

Använder ett spakhandtag för att snabbt justera bladlutningen. Handtagsveck för förvaring.

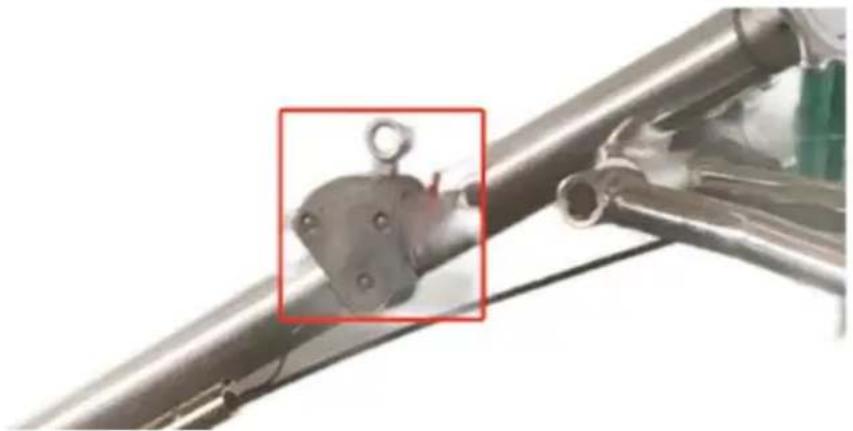

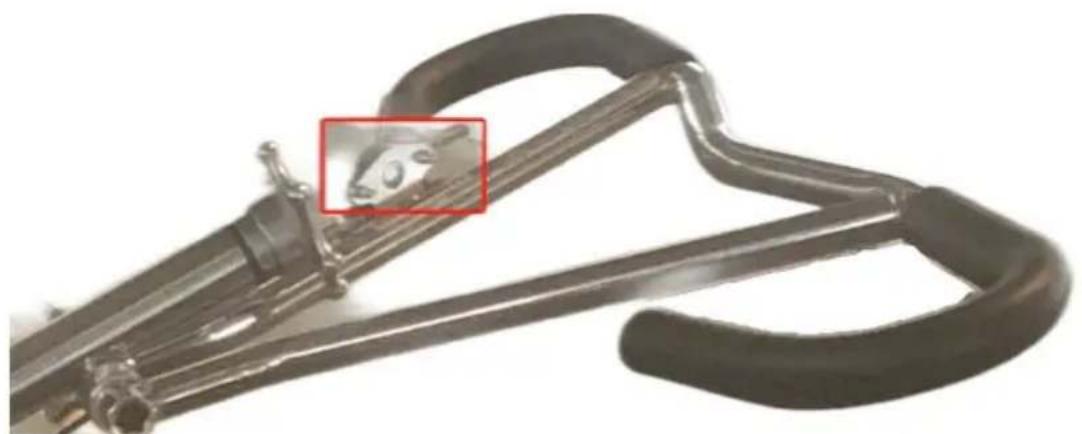

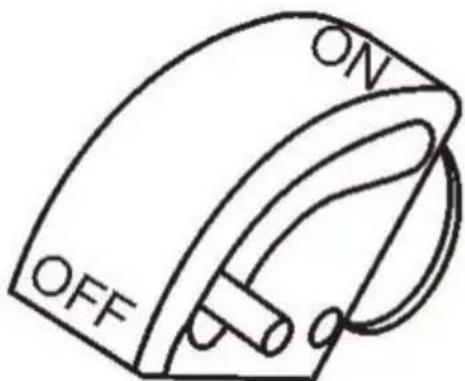

5.3 Centrifugaldödsomkopplare I

händelse av att operatören tappar kontrollen över glättaren kommer denna omkopplare att stänga av motorn.

motorns varvtal. Flytta handspaken mot föraren för att öka motorvarvtalet (högt), bort från föraren för att minska motorvarvtalet (lägt).

Glättarens bredare styre möjliggör högre stabilitet, balans och manövrerbarhet. Byt ut handtagen om de blir slitna eller skadade.

5.6 Motor

VEVORs glättare använder Kohler-motorer och stöds av en 3-årsmotor garanti för pålitlig service.

Justera glättarens stålblad från 0-15 grader för att få ett matt, lätt glans eller glänsande finish.

5.8 Skyddsring

Placera ALDRIG händer och fötter inuti skyddsringen.

5.9 Glättararm

Ger fästpunkter för bladen. Om knivarna uppvisar ojämnt slitage mönster eller om bladen slits ut snabbare än andra, kan glättaren behöva att bli ersatt.

5.10 Blad

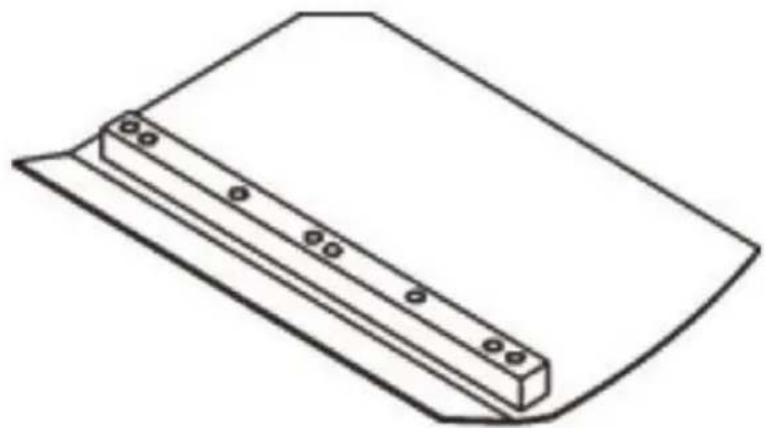

Denna glättare är utrustad med 4 kombohärdade stålblad avsedda för både flyt- och slutoperationer. Dessa blad är utbytbara med de flesta tillverkare.

5.11 Kilremskåpa

Ta bort detta skydd för att komma åt kilremmen. Använd ALDRIG glättaren med detta lock borttaget.

5.12 Handtag

Lossa för att vika handtaget.

5.2 Ytterligare komponenter

5.2.1 Stabilisatorring

Stabilisatorringen minskar vibrationerna från glättararmen och håller kvar den balanserad.

5.2.2 Float Pan

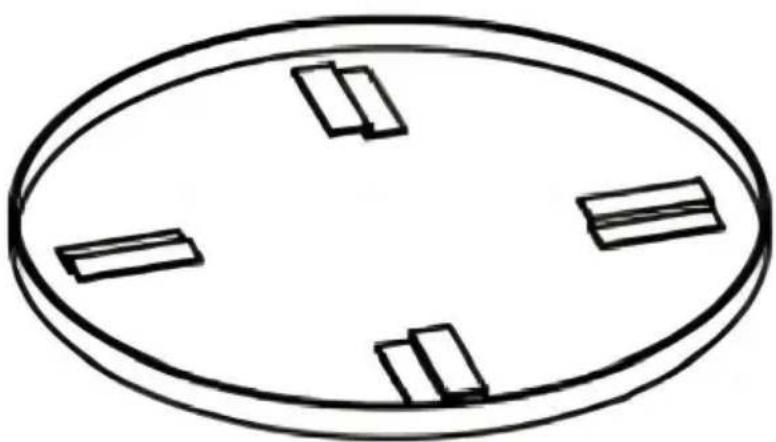

Utformad för att fästa på kombinationsbladen arbetar flytträget för att bryta ner höga fläckar, vilket tar murbruk till ytan och ger en enhetlig och

plan platta.

5.2.3 Extra lyftrör

Använd detta rör för att lyfta glättaren på en platta. Slangen ska föras in i uttag placerat framför växellådan. Finns med utvalda enheter.

6. MOTOR

6.1 Service

VEVORs glättare drivs av Kohler-motorer. Motorn måste vara

kontrolleras för korrekt smörjning och fylls med bränsle före drift. Hänvisa till tillverkarens motormanual för instruktioner och detaljer om driften

och service. Om ett problem skulle uppstå, eller om du har några frågor om din motor, kontakta en auktoriserad Kohler-serviceåterförsäljare.

Vikten av underhåll

Bra underhåll är avgörande för säkert, ekonomiskt och problemfritt drift. Det kommer också att bidra till att minska föroreningarna.

WARNING

- Felaktigt underhåll, eller underlåtenhet att åtgärda ett problem före användning, kan orsaka ett funktionsfel där du kan skadas allvarligt eller dödas.

Följ alltid inspektions- och underhållsrekommendationerna och scheman i denna bruksanvisning.

För att hjälpa dig att ta hand om din motor på rätt sätt, innehåller följande sidor en

underhållsschema, rutinmässiga inspektionsprocedurer och enkelt

underhållsprocedurer med hjälp av grundläggande handverktyg. Andra serviceuppgifter som är svårare, eller kräver specialverktyg, hanteras bäst av

professionella och utförs normalt av en Kohler-tekniker eller annan kvalificerad mekaniker.

Underhållsschemat gäller för normala driftförhållanden. Om du kör din motor under svåra förhållanden, såsom långvarig hög belastning

eller högtemperaturdrift, eller användning i ovanligt våta eller dammiga förhållanden, kontakta din återförsäljare för rekommendationer som gäller för din

individuella behov och användning.

Underhåll, byte eller reparation av avgasreningsanordningar och system kan utföras av alla motorreparationsanläggningar eller individuell, med delar som är "certifierade" enligt EPA-standarder.

6.2 Underhållssäkerhet

Några av de viktigaste säkerhetsåtgärderna följer. Det kan vi dock inte varnar dig för alla tänkbara faror som kan uppstå vid uppträdande underhåll. Bara du kan bestämma om du ska utföra en given uppgift.

WARNING

Underlåtenhet att korrekt följa underhållsinstruktioner och försiktighetsåtgärder kan göra att du blir allvarligt skadad eller dödad. Följ alltid procedurer och försiktighetsåtgärder i denna bruksanvisning.

WARNING:

Försök ALDRIG att lyfta glättaren själv.

Få ALLTID hjälp av en annan person för att hjälpa till att lyfta glättaren.

6.2 Underhållssäkerhet fortsättning

6.2.1 Bränslepåfyllningslock

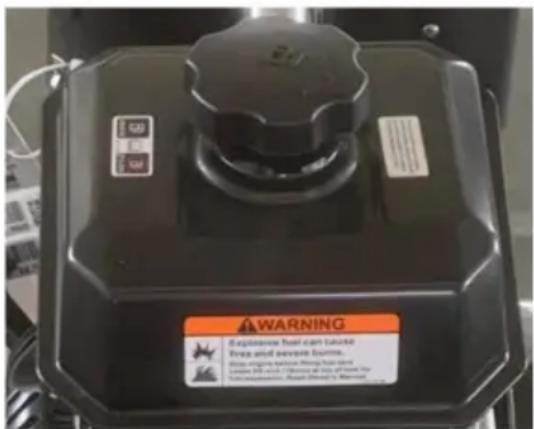

Ta bort locket för att fylla på blyfri bensin i bränsletanken. Se till att tanklocket är ordentligt åtdraget. Överfyll INTE.

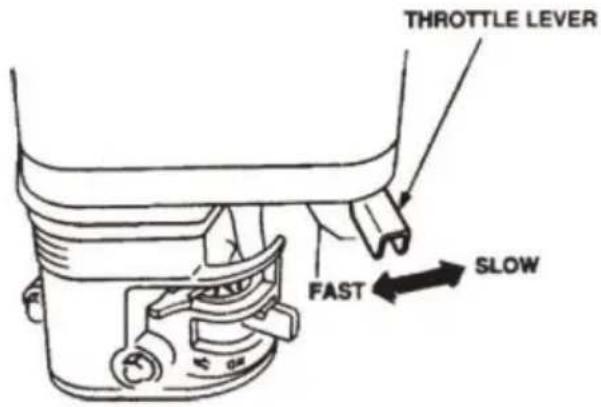

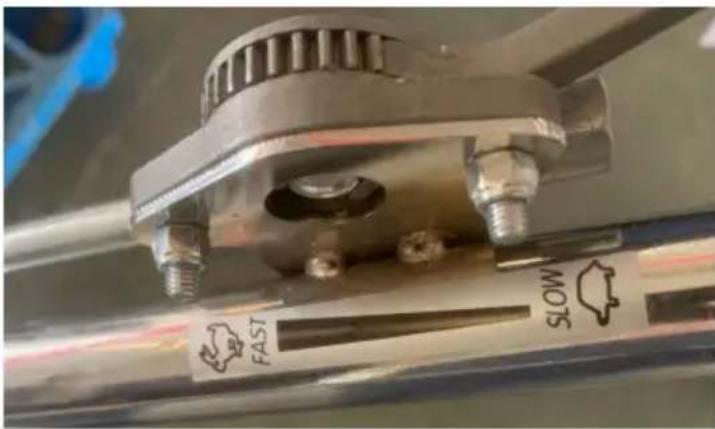

Gasspaken används för att justera motorvarvtalet (spaken avancerat framåt LÅNGSAMT, spak bakåt mot föraren FAST).

FAST SLOW

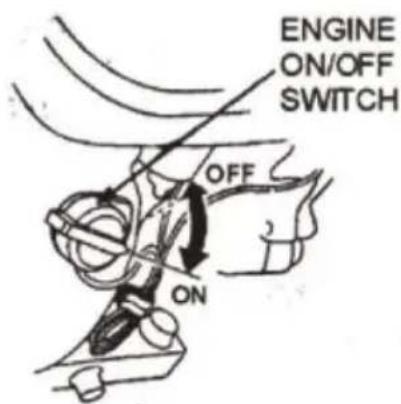

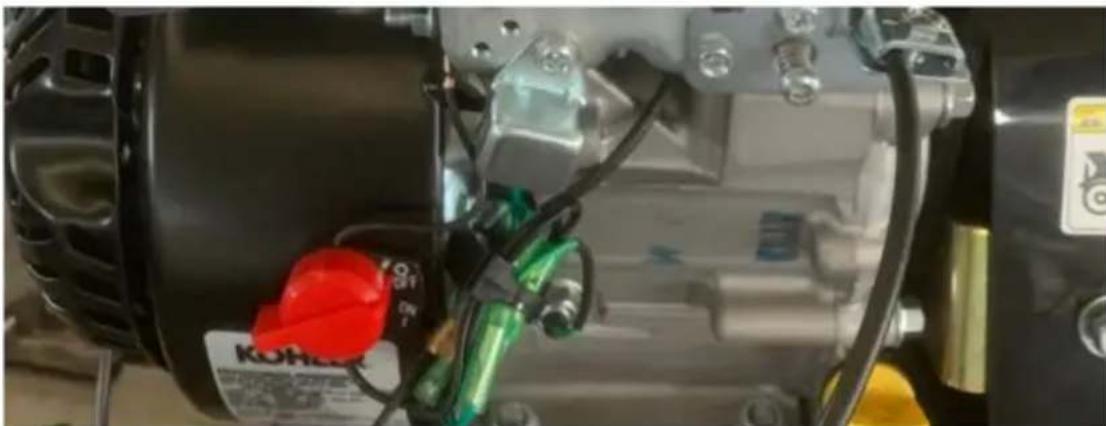

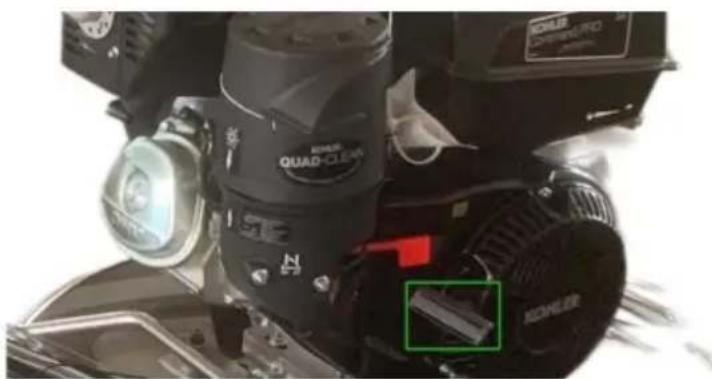

6.2.3 Motor PÅ/AV-strömbrytare PÅ-läge

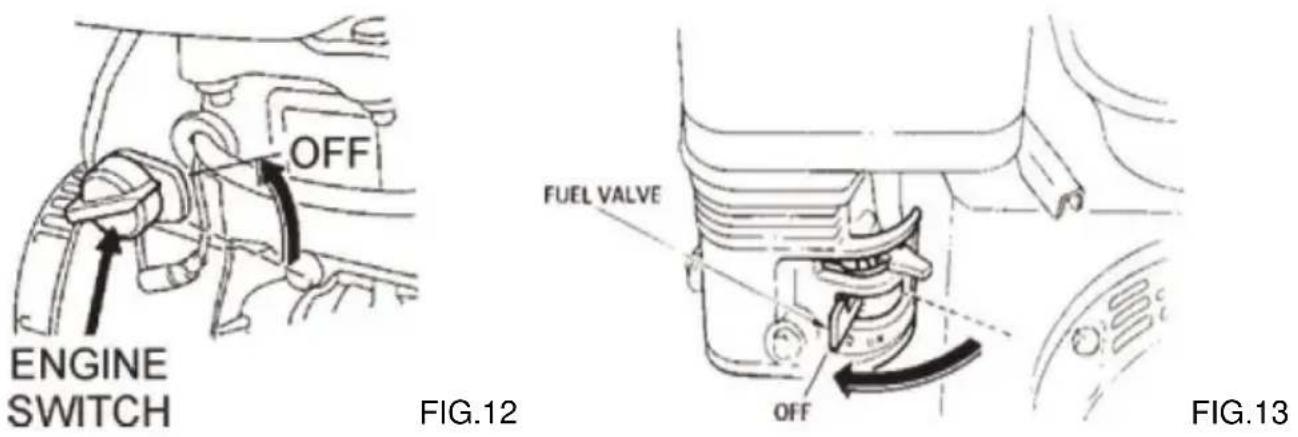

tillåter motorstart, AV-läge stoppar motorns arbete.

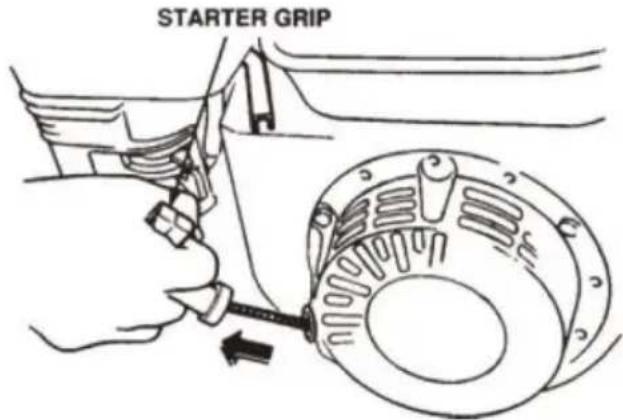

Manuell startmetod. Dra i starchandtaget tills motstånd känns, dra sedan snabbt och mjukt.

6.2.5 Bränsleventilnivå

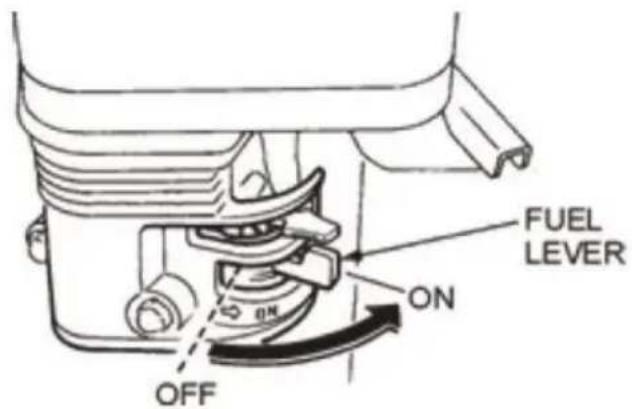

ÖPPNA för att låta bränsle flöda, STÄNG för att stoppa bränsleflödet.

6.2.6 Choke Spak Används

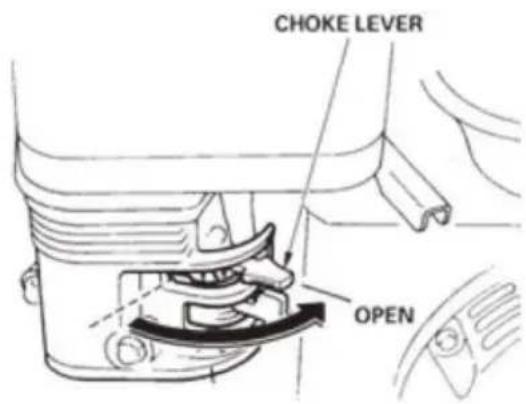

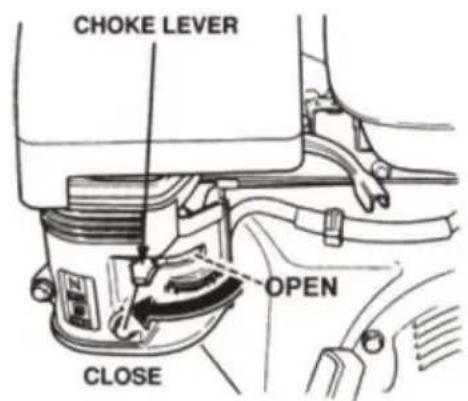

vid start av en kall motor eller i kalla väderförhållanden, choken berikar bränsleblandningen.

6.2.7 Luftrenare

Luftrenaren förhindrar att smuts och annat skräp kommer in i bränslesystemet. För att komma åt filterelementet, ta bort vingmuttern ovanpå luftfiltret burk.

NOTERA:

Kör inte motorn utan luftfilter, med skadad luft filter, eller ett filter som behöver bytas ut. Detta gör att smuts kommer i motorn och orsaka snabbt motorslitage.

6.2.8 Tändstift

Tändstiftet ger en gnista till tändsystemet. Rengör gnistan plugga en gång i veckan. Ställ in tändstiftsavståndet till 0,6 - 0,7 mm (0,028 - 0,031 tu 6.2.9 Ljuddämpare

Ljuddämparen används för att minska buller och utsläpp från motorn.

WARNING

Motorkomponenter kan generera extrem värme. För att förhindra brännskador, GÖR Rör INTE vid dessa områden medan motorn är igång eller omedelbart efter fungerar.

Kör ALDRIG motorn med ljuddämparen borttagen.

6.2.10 Bränsletank

Bränsletanken rymmer blyfri bensin. För mer information, se motorns instruktionsbok.

7. FÖRINSPEKTION

Använd ALDRIG den elektriska glättaren i ett begränsat utrymme eller en sluten struktur som inte ger tillräckligt fritt luftflöde.

Bär ALLTID godkända glasögon och hörselskydd innan använda glättaren.

Placera ALDRIG händer eller fötter inuti skyddsringarna när motorn är igång löpning.

Stäng ALLTID av motorn innan du utför någon form av underhåll på glättaren.

Det rekommenderas att glättarens dödlägesbrytare används för att stoppa motorn efter varje användning. Om du gör detta kommer du att verifiera att omkopplaren fungerar korrekt oc utgör ingen fara för operatören.

7.1 Innan du startar

7.1.1 Läs säkerhetsinstruktionerna i början av denna manual.
7.1.2 Rengör den elektriska glättaren genom att ta bort smuts och damm, särskilt i den motorns kylluftintag, förgasare och luftrenare.
7.1.3 Kontrollera luftfiltret för smuts och damm. Om luftfiltret är smutsigt, byt ut det med en ny efter behov.
7.1.4 Kontrollera förgasaren för extern smuts och damm. Rengör den med torr komprimerad luft.
7.1.5 Kontrollera att fästmuttrar och bultar är åtdragna.

7.2 Motorljekontroll

7.2.1 För att kontrollera motoroljenivån, placera den elektriska glättaren på ett säkert sätt plan mark med avstängd motor.

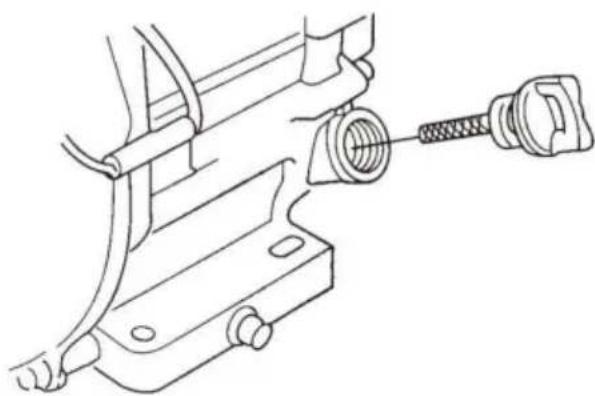

7.2.2 Ta bort påfyllningsstickan från påfyllningshålet för motorolja (FIG. 2) och torka rent.
7.2.3 Sätt i och ta bort oljestickan utan att skruva in den i påfyllningsröret. Kontrollera oljenivån som visas på oljestickan.
7.2.4 Om oljenivån är låg (FIG. 3), fyll på till kanten av oljepåfyllningshålet med rekommenderas med SAE10W-30 4-taktsolja. Maximal oljekapacitet är 400 cc.

Motorbränslen är mycket brandfarliga och kan vara farliga om de hanteras fel. Rök INTE när du tankar. FÖRSÖK INTE att tanka glättaren om motorn är varm eller går.

7.3.1 Ta bort bensinlocket som sitter ovanpå bränsletanken.

7.3.2 Inspektera visuellt om bränslenivån är låg. Om bränslet är lågt, fyll på med 89 oktanig bensin.

7.3.3 Vid tankning, se till att använda en sil för filtrering. Fyll INTE på bränslet. Torka upp eventuellt utspillt bränsle.

GEARBOX OIL FILL PLUG

FIG.4

7.4 Växellådsolja

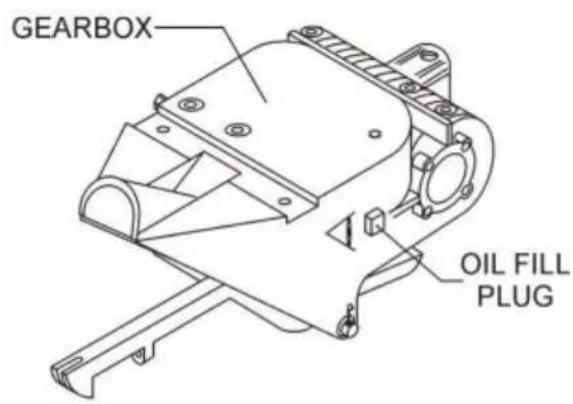

7.4.1 Fastställ om växellådans olja är låg genom att ta bort oljepluggen som sitter på sidan av

växellåda. Denna kontakt kommer att märkas med "check"-dekalen. Se FIG. 4. Den korrekt nivå på smörjoljan ska vara till botten av påfyllningspluggen.

7.4.2 Om smörjolja börjar sippra ut när avtappningspluggen tas bort,

då kan man anta att växellådan har en tillräcklig mängd olja.

7.4.3 Om smörjolja inte sipprar ut när avtappningspluggen tas bort,

fyll på med växellådsolja av typ ISO 680 tills oljepåfyllningshålet svämmar över.

7.5 kilremskontroll

En sliten eller skadad kilrem kan påverka din prestanda negativt

kraftspackel. Om en kilrem är defekt eller utsliten, byt bara ut kilremmen som beskrivs i underhållsavsnittet i denna handbok.

7.6 Bladkontroll

Innan du börjar, kontrollera om det finns slitna eller skadade knivar. Om ett blad är utsli medan de andra ser nya ut, kan detta bero på ett problem med bladstigningen.

Se underhållsavsnittet i denna handbok för instruktioner om

justeringsprocedur för bladstigning. Byt ut slitna blad.

7.7 SÄKERHETSBRYTARE

Denna elektriska glättare har utrustats med en säkerhetsbrytare. Säkerhetsdöda brytare bör testas varje gång motorn startas.

NOTERA

ALDRIG! inaktivera eller koppla bort stoppbrytaren. Det är försett förarens säkerhet. Skador kan uppstå om den är inaktiverad, frånkopplad eller felaktigt underhållen.

7.8 HANDTAG TRYCK DÖDSBRYTARE

På huvudhandtagets rör finns en röd strömbrytare (FIG. 5). Växlingen mekanismen för denna omkopplare ska fungera fritt och ska alltid behållas i detta tillstånd. Med strömbrytaren i läge OFF bör motorn inte starta eller springa. Syftet med denna omkopplare är att stoppa motorn i en skenande situation, (dvs operatören släpper handtaget under drift).

ON OFF

FIG.5

LÄT INTE maskinen stå oanvänd med motorn på hög hastighet under en längre tidsperiod. Det kommer att orsaka för tidigt bältesslitage eller kan förstöra bältet.

Ställ ALLTID motorvarvtalet på tomgång när handkopplingen är urkopplad.

8. FÖRSTA UPPSTART

Lyfta glättaren på en platta

8.1 Extra lyftrör

Ta bort det extra lyftröret som finns på toppen av huvudhandtaget. Föra in röret in i uttaget som ligger på motsatt sida av växellådan från handtaget. Se till att hålet i röret griper in i stiftet i uttag. Med en person som lyfter från huvudhandtaget och en annan lyfter från det extra lyftröret, plocka upp maskinen för att flytta upp på en platta.

WARNING

Glättaren måste stabiliseras av den som bär operatörens hantera. Om det inte stabiliseras ordentligt kan handtaget svänga runt och vänd glättaren, vilket på så sätt orsakar skador på glättaren och kroppes skada.

8.2 Lyfta bal

Lyftbalen är valfri på nya glättare. Det ger en optimal lyftpunkt för flytta glättaren. Lyftbalar eller gaffeltruck kan användas för att lyfta upp en glättare på e bygga med en kran.

Att använda en kran för att flytta en maskin med en lyftbal rekommenderas starkt och är helt säkert för maskinen. Extra försiktighet bör iakttas när dock lyfta maskinen från marken. Allvarlig skada på maskinen eller personskada kan orsakas av att du tappar en murslev.

8.2 Lyfta bal fortsättning

Detta avsnitt är avsett att hjälpa operatören med den första uppstarten av gå-bakom murslev. Det är oerhört viktigt att detta avsnitt läses försiktigt innan du försöker använda glättaren på fältet.

ANVÄND INTE din murslev förrän detta avsnitt är väl förstått.

WARNING

Försök INTE att använda glättaren förrän Säkerhet, Allmänt Information och inspektionsavsnitt i denna handbok har lästs och grundligt förstått. Beroende på motortillverkaren,

driftsstegen kan variera. Se motortillverkarens drift manuell.

9. STARTA MOTORN

9.1 Placera motorns bränsleventilspak (FIG. 6) till läget "PÅ".
9.2 Placera glättarens gasreglage (FIG. 1) till läget "TOMGÅNG".
9.3 Placera chokereglaget (FIG. 7) i läget "STÄNGD" om du startar en kall motor.

FUEL LEVER ON OFF

CHOKE LEVER OPEN CLOSE

FIG.6 FIG.7

9.4 Placera choken (FIG. 8) i läge "ÖPPEN" om du startar en varm motorn eller temperaturen är varm.
9.5 Sätt motorns ON/OFF-omkopplare (FIG. 9) i läget "ON".

CHOKE LEVER OPEN

FIG.8

ENGINE ON/OFF SWITCH OFF ON

FIG. 9

9.6 Ta tag i starchandtaget (FIG. 10) och dra långsamt ut det. Motståndet blir svårast vid en viss position, motsvarande

kompressionspunkt. Dra i starchandtaget snabbt och mjukt för start.

STARTER GRIP

FIG. 10

9.7 Om motorn har startat, ställ långsamt tillbaka chokespaken (FIG. 7) till Öppen position. Om motorn inte har startat, upprepa steg 1 till 6.

9.8 Innan glättaren tas i drift, kör motorn flera gånger minuter. Kontrollera efter bränsleläckor och ljud som kan förknippas med en lös Kilremskåpa eller komponent.

9.9 För att börja glätta, flytta gasreglaget (FIG. 11) mot "SNABB"-läget.

THROTTLE LEVER FAST SLOW

FIG. 11

10. STÄNG AV MOTORN

10.1 Flytta gasreglaget till TOMGÅNGS- eller LÅNGSAMT läge (FIG. 11) och kör motorn i tre minuter på låg hastighet.
10.2 Efter att motorn svalnat, vrid motorns start/stopp-omkopplare till läget "OFF" (FIG. 12).
10.3 Stäng bränsleavstängningsventilen (FIG. 13) genom att flytta bränsleventilspaken till AV-läget.

11. DRIFT

Följande steg är avsedda som en grundläggande vägledning för maskindrift och ska inte betraktas som en komplett vägledning för efterbehandling av betong. Läsa avsnittet "Utbildning" i denna handbok för mer information.

11.1 Manövrera glättaren

11.1.1 Gå in i förarplatsen bakom handtaget. Med en säker

fotfäste och ett rm-grepp om handtagen ökar sakta motorvarvtalet tills önskad knivhastighet uppnås.

11.1.2 För att manövrera glättaren, lyft försiktigt upp eller tryck ner huvudet spackelhandtag.

För att flytta maskinen till förarens vänster, lyft upp handtaget för att flytta maskinen till höger, tryck ned handtaget.

11.1.3 Justera bladets stigning på standardhandtaget genom att vrida stigningen

Justera hjulet medurs eller moturs. • För att flytta

glättaren till operatörens vänster, Lyft upp på handtaget, till

flytta glättaren till höger och tryck ner handtaget. • Kom ihåg! att om

du släpper på murslev så är det bara att gå bort och låta den

sluta helt innan du försöker återställa glättaren. • Den bästa metoden för

efterbehandling av betong är att sakta gå bakåt

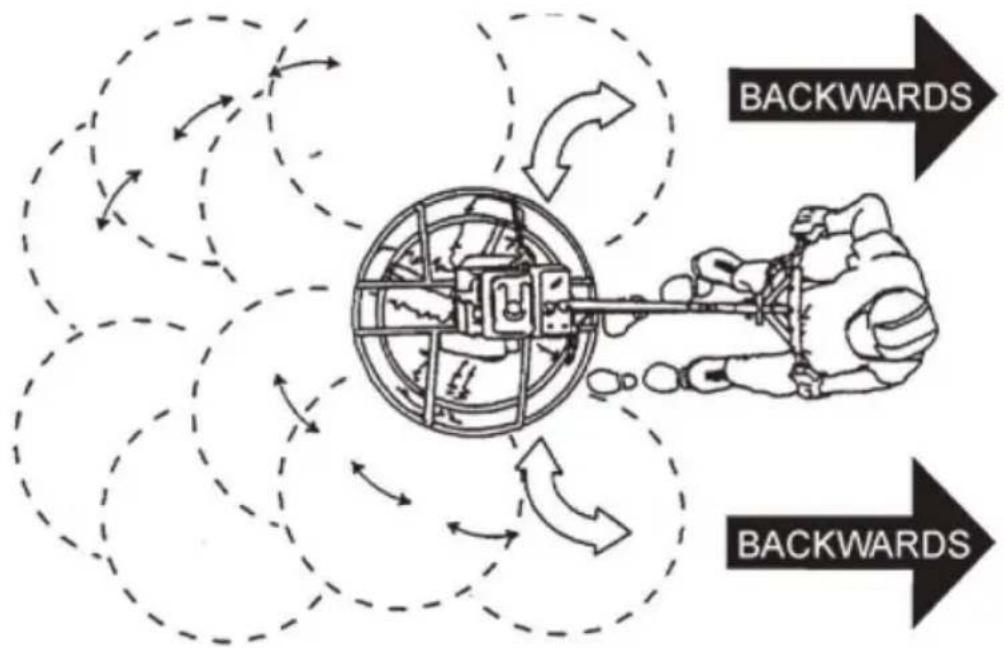

med glättaren, styr glättaren från sida till sida. Detta kommer att täcka alla fotspår på våt betong.

BACKWARDS BACKWARDS

FIG.14

WARNING

Placera ALDRIG dina fötter eller händer inuti skyddsringarna när du startar eller använder denna utrustning.

Håll ALLTID borta från roterande eller rörliga delar när du använder denna utrustning.

Bladen bör bytas när de inte klarar av att avsluta betongen på ett tillfredsställande sätt sätt.

Blad är en viktig del av efterbehandling av betong. Denna glättare har designats för att ytbehand betong och är byggd enligt stränga kvalitetsstandarder av det finaste glättarstålet. Om du behöve byta blad, se din reservdelslista i denna manual för artikelnummer.

12.2 Kombinationsblad

Denna glättare var utrustad med kombinationsblad av FLOAT/FINISH (FIG. 15) som originalutrustning. Dessa blad har designats för optimal prestanda vid både flytande och efterbearbetning. Dessa

bladen är mångsidiga och bör ta hand om de flesta glättningsbehov.

Dessa blad har designats speciellt för finishoperationer med denna glättare. De kommer att ge en förstklassig ytfinish från din murslev. De bör endast användas efter att betongen har stelnat till en punkt där glättaren inte sjunker ner i betongen när den placeras på den.

12.4 Clip-On flytblad (tillval)

Dessa blad kommer att fästas (FIG.16) på ett befintligt installerat blad, vilket gör att din efterbehandlare kan flyta på "våt" betong så att glättningen kan påbörjas så tidigt som möjligt. De är lätta att ta bort, så att efter flytoperationen, när betongen är tillräckligt härdad, kan de tas bort för att exponera slutbladen för fortsatt glättning.

Dessa runda skivor fäster på spindlarna och låter maskinen "flyta" på "våt" betong. Skivans design tillåter tidigt flytande och enkel rörelse

från våta till torra områden. De är också mycket effektiva för att bädda in stora ballast och ythärdare.

13. UNDERHÅLL

13.1 Underhållsschema

Dagligen (8-10 timmar)

1. Kontrollera oljenivån i motorns vevhus och växellåda, fyll på som nödvändig.
2. Kontrollera kilrem.

Varje vecka (50-60 timmar)

1. Smörj om armar, tryckkrage och koppling
2. Byt ut knivarna vid behov.
3. Kontrollera och rengör eller byt ut motorns luftfilter vid behov.
4. Byt ut motorolja och filter vid behov, se motormanualen.

Varje månad (200-300 timmar)

1. Ta bort, rengör, sätt tillbaka och smörj om armarna och tryckkragen. Justera bladarmar.

Årligen (2000-2500 timmar)

1. Kontrollera och byt vid behov ut armbussningarna, tryckkragsbussningarna och axeltätningar.
2. Kontrollera stigningskontrollkablarna för slitage.
3. Justera knivhastigheten.

13.2 Justering av glättararm

Använd följande procedur för att kontrollera och justera glättararmar och kontrollera efter slitna eller skadade komponenter när det blir uppenbart att glättaren är slutar dåligt eller i behov av rutinunderhåll. Leta efter följande

indikationer. Glättararmsinriktning, slitna

spindelbussningar eller böjda glättararmar kan orsaken. • Slits knivarna ojämnt? Är ena bladet helt utslitet medan andra ser nya ut?

- Har maskinen en märkbar rullande eller studsande rörelse när den är i

använda sig av?

- Titta på maskinen medan den är igång; gör vaktringarna "rock up and ner" i förhållande till marken?

13.2.1 Placera glättaren på ett PLATT, JÄVLA område.

Ett jämnt, rent område för att testa glättaren före och efter är viktigt. Några ojämna fläckar i golvet eller skräp under glättarbladen ger en felaktig uppfattning om justering. Helst en 5 x 5 Ft. (1,5 x 1,5 meter) tre kvarts tum (19 mm) tjock PLAT stålplåt ska användas för testning.

13.2.2 Vinkla knivarna så plant som möjligt. Justeringsbultarna ska alla får knappt kontakt med den nedre slitplattan på spiderboxen. Om man är det inte tar kontakt kommer justering att behövas. (FIG. 17, FIG. 4).

13.2 Justering av glättaram fortsättning

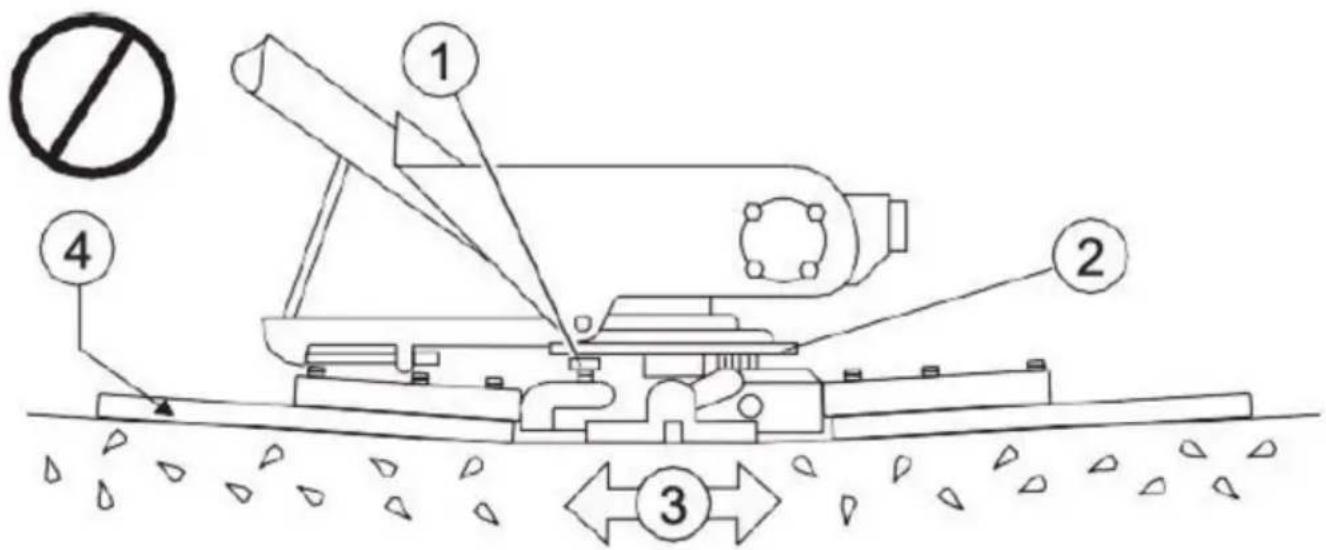

FIG. 17 illustrerar "felaktig inriktning", slitna spindelbussningar eller böjda murslevarmar. Kontrollera att justeringsbulten knappt rör vid (0,10" max. spel) den nedre slitplattan. Alla justeringsbultar ska placeras på avstånd från samma avstånd från den nedre slitplattan.

1 justeringsbult
2 Nedre slitplåt
3 Yta

4 "Dished" effekt på färdig betong

13.3 Borttagning av glättarblad

13.3.1 Ta bort glättarbladen från glättararmen genom att ta bort de två sexkantsbultar från glättararmen. Ställ bladen åt sidan.
13.3.2 Stålborsta all ansamling av betong från alla sex sidor av glättaren ärm. Upprepa detta för de återstående tre armarna.

13.4 Återmontering

13.4.1 Rengör och undersök de övre/nedre slitplåtarna och tryck på krage.
13.4.2 Undersök hela spindelenheten. Stålborste valfri betong eller rostuppbyggnad. Om några spindelkomponenter visar sig vara skadade eller missformad, byt ut den.
13.4.3 Sätt tillbaka bronsbussningen på glättararmarna.
13.4.4 Upprepa ovanstående steg för varje glättararm.
13.4.5 Se till att fjäderspännaren är i rätt läge att utöva spänning på glättararmen.
13.4.6 Med bronsbussningen redan installerad, sätt in alla glättararmarna med spakar in i spindelplattan.
13.4.7 Var försiktig för att rikta in fetthålet på bronsbussningen med smörjhålskoppling på spindelplattan.
13.4.8 Lås glättararmarna på plats genom att dra åt sexkantsbulten med zerk smörjnippel och låsmutter.
13.4.9 Sätt tillbaka bladen på glättararmarna.
13.4.10 Montera stabiliseringsringen på spindelenheten.

WARNING

Koppla bort tändstiftskabeln från tändstiftet och säkra bort från motorn innan du utför underhåll eller justeringar på maskinen.

ÿ Blad

ÿKlingarm

ÿ Sexkantsbult

ÿLåsbricka

ÿ Ta bort från armen

13.5 Byte

Vi rekommenderar att alla blad byts samtidigt. De murslev kan vinkla eller studsa om inte.

13.5.1 Placera maskinen på en plan, jämn yta. Justera bladets stigning kontroll för att göra bladen så plana som möjligt.

NOTERA

Var uppmärksam på bladets orientering på glättararmen.

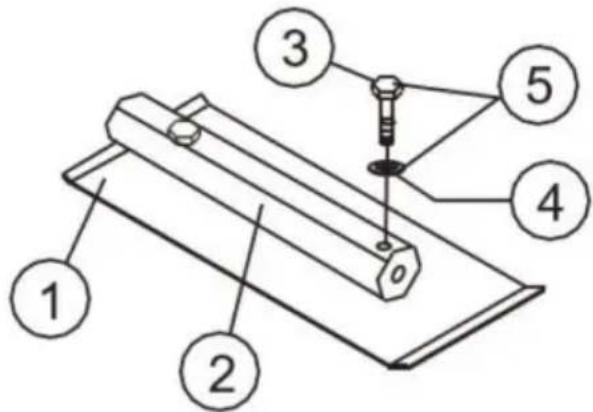

13.5.2 Ta bort de två bultarna och lås brickorna som håller fast bladet murslevarmen.
13.5.3 Ta bort bladet.
13.5.4 Använd en stålborste för att skrapa alla betongpartiklar och förfalska skräp från murslevarmen.
13.5.5 Montera det nya glättarbladet på glättararmen. Se till att

bladet är korrekt installerat och bibehåller rätt orientering för riktning av rotation.

13.5.6 Sätt tillbaka de två bultarna och låsbrickorna som håller fast bladet vid glättararm. Dra åt bultarna ordentligt.
13.5.7 Upprepa stegen för alla återstående blad.
13.6 Installation av kokkärl på efterbehandlarblad

WARNING

Lyft-/klämrisk.

Lyft INTE glättaren med kokkärlen påsatta.

Installera ALLTID kokkärl på arbetsområdet eller ett område som är nästa till/i nivå med arbetsområdet.

Lyft INTE glättaren när kastrullerna är fastsatta.

13.6.1 Lyft glättaren precis tillräckligt för att skjuta pannan under bladen. Med bladen intill Z-klämmorna, sänk ned efterbehandlaren på pannan.
13.6.2 Vrid bladen på plats under Z-klämmorna. Se till att knivarna roteras i färdriktningen när maskinen är i

drift. Eller använd motorn för att rotera bladen på plats.

13.6.3 Fäst bladfästena på den bortre sidan av Z-clipsfästena med förankringsknoppar.

13.6.4 Kontrollera innan maskinen tas i drift igen att bladkanterna är säkrade under Z-klämmorna.

13.6.5 Innan maskinen tas i drift igen, kontrollera för att vara säker att fästena är ordentligt säkrade över bladets kanter.

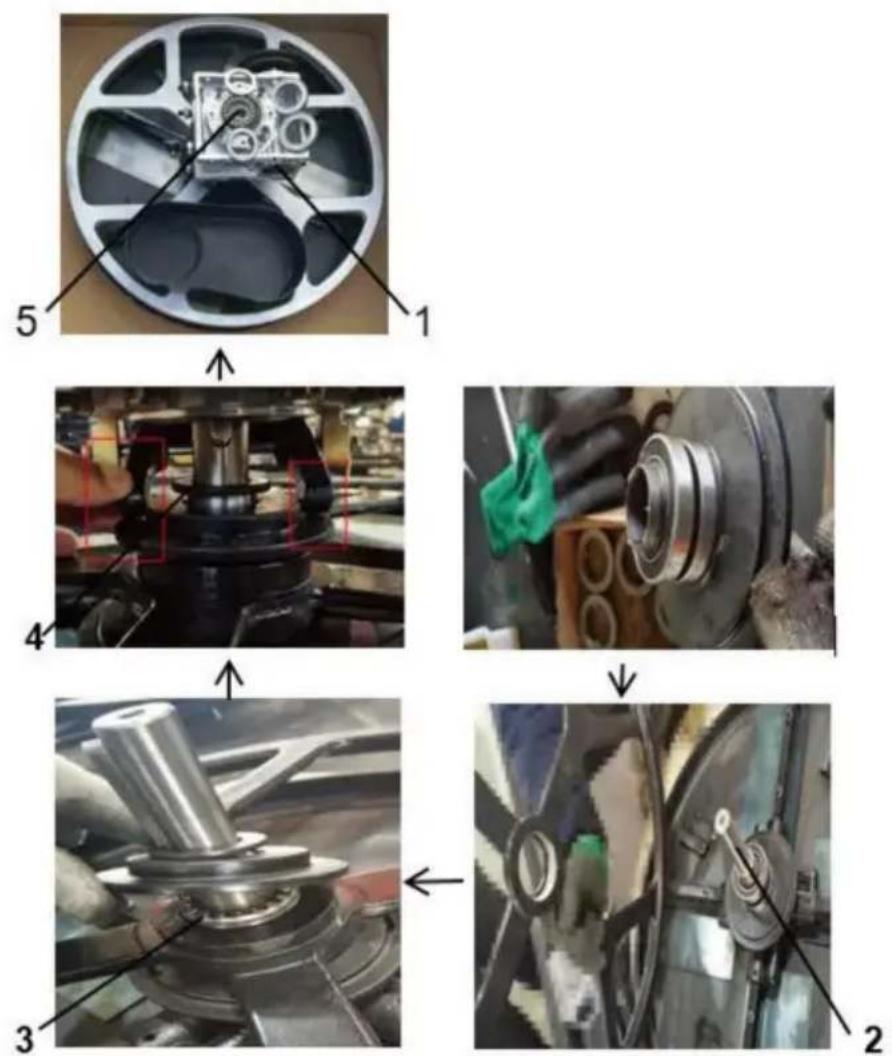

13.7 Borttagning av spindellåda

13.7.1 När det har fastställts att en justering krävs, ta bort spindelenhet från växellådans axel enligt följande:
13.7.2 Ta bort nollkopplingen och insexskruven som anges av brev".
13.7.3 På motsatt sida av spindelblocket finns en annan zerk-beslag och insexskruv. Ta bort båda dessa komponenter.
13.7.4 Lyft bort den övre glättarenheten från spindelenheten.

NOTERA

En lätt knackning med en gummiklubba kan vara nödvändig för att få bort spindeln från växellådans huvudaxel.

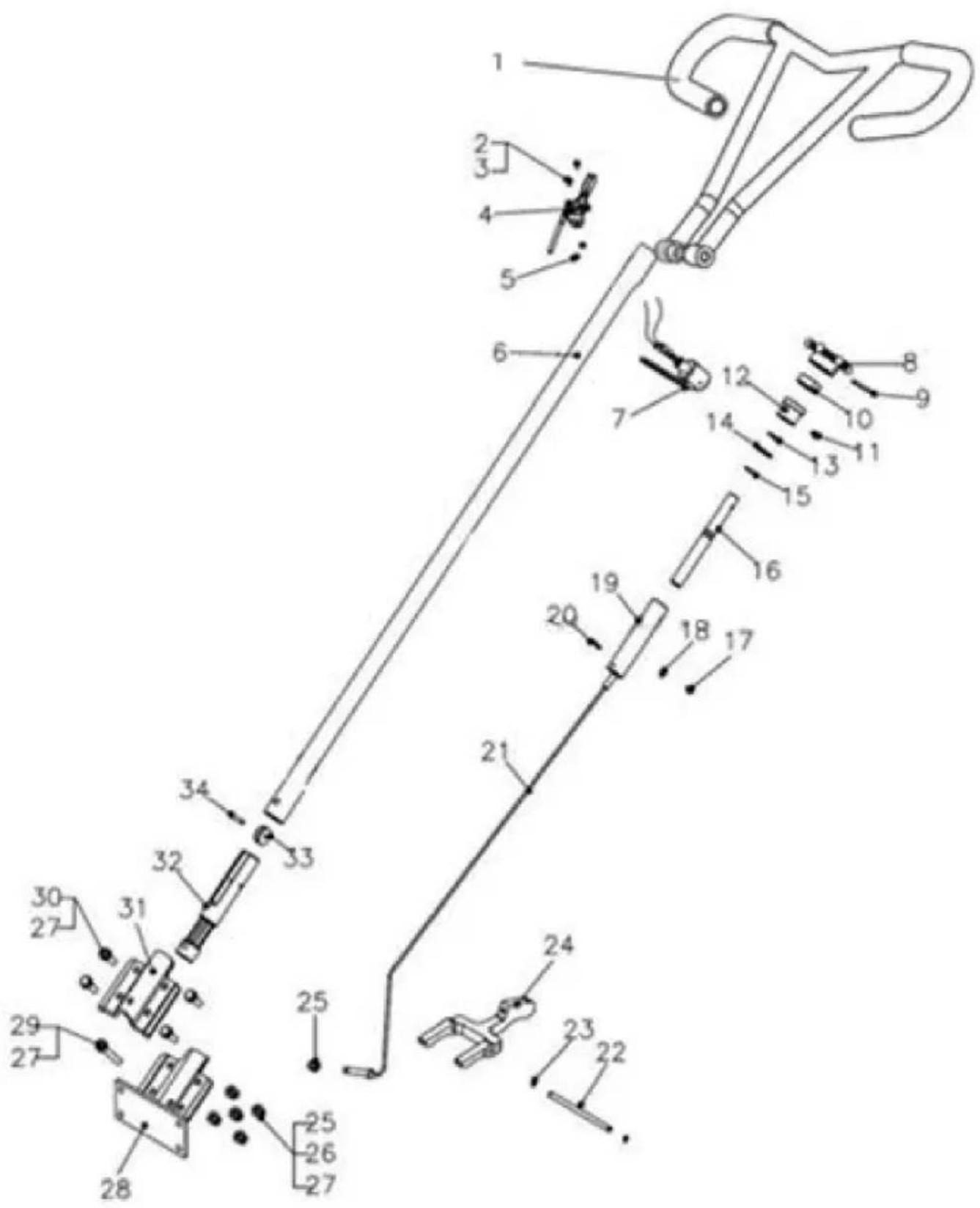

14 Delarlista

Hantera

Teknisk support och e-garanticertifikat
