BRUKSANVISNING MIC123DABBT THOMSON

Säkerhet och meddelande

Läs igenom och förstå alla instruktioner innan du använder denna produkt. Garantin upphör att gälla om skada uppstår på grund av underlåtenhet att följa instruktionerna.

Säkerhet

Varning!

• Ta aldrig bort apparatens hölje.
- Smörj aldrig in någon del av denna apparat.
- Placera aldrig denna apparat ovanpå någon annan elektrisk utrustning.
- Håll denna apparat borta från direkt solljus, öppna eldslågor och värme.
- Titta aldrig in i laserstrålen inuti denna apparat.
- Se till att du alltid har enkel åtkomst till strömkabeln, strömkontakten eller adaptern för att koppla ur apparaten från strömmen.

1. Läs igenom och spara dessa instruktioner.

2. Uppmärksamma alla varningar.

3. Följ alla instruktioner.

4. Använd inte denna apparat i närheten av vatten.

5. Rengör endast med en torr trasa.

6. Blockera inte någon ventilationöppning. Installera i enlighet med tillverkarens instruktioner.

7. Installera inte i närheten av någon värmekälla som t.ex. element, värmeventiler, spisar eller andra apparater (inklusive förstärkare) som producerar värme.

8. Skydda strömkabeln från att trampas på eller klämmas, i synnerhet vid kontakterna, extrauttag och där de sticker ut från apparaten.

9. Använd endast tillsatser/tillbehör som specificeras av tillverkaren.

10. Koppla ur apparatens elkontakt under åskväder eller när den inte ska användas under en längre tidsperiod.

11. Överlåt all service till behörig servicepersonal. Service krävs när apparaten har skadats på något sätt, exempelvis om strömkabeln eller dess kontakt är skadad, vätska har spills på eller föremål har tappats in i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats i golvet.

12. Apparaten får inte utsättas för dropp eller stänk.

13. Placera inga riskkällor ovanpå apparaten (t.ex. vätskefyllda objekt, tända ljus).

14. Om strömkontakten eller ett apparatanslutningsdon används som frånkopplingsenhet, måste frånkopplingsenheten alltid vara lättåtkomlig.

15. Se till att det finns tillräckligt ledigt utrymme runt produkten för god ventilation.

16. Batterierna (installerade batteripack eller batterier) för inte utsättas för kraftig värme som t.ex. solljus, eld eller liknande.

1. Koppla alltid ur apparaten från eluttaget när den inte används och före rengöring.
2. Spela inte musik i mycket höga volymnivåer eftersom hörselskador eller skada på utrustningen kan inträffa.
3. Använd inte denna enhet i våta eller fuktiga förhållanden.
4. Koppla alltid ur enheten från strömförsörjningen före rengöring. Rengör apparaten med en mjuk, fuktig, luddfri trasa. Använd inte slipmedel eller hårda rengöringsmedel.

Ta hand om miljön

Din produkt innehåller batterier som omfattas av EU-direktivet 2006/66/EG.

När denna överkorsade sopkorg hittas på en produkt betyder det att produkten omfattas av EU-direktivet 2002/96/EG. Lär känna de lokala insamlingssystemen för elektriska och elektroniska produkter. Följ din lokala regler och kassera inte dina gamla produkter tillsammans med ditt vanliga hushållsavfall. Korrekt kassering av din gamla produkt bidrar till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa.

Överensstämmelse

Denna produkt överensstämmer med EU-kraven för radiostörningar.

• Strömförsörjning: 230 V\~50 Hz
  • Max. strömförbrukning: 30 W
• Ingångskänslighet: LINE IN 700 MV
  • Högtalarimpedans: 6 ohm
  • S/N (A): 86 db
  • THD (1 kHz, 1 W): 0,5 %
  • Frekvensomfång: 20 Hz-20 KHz
• Bluetooth frekvensband: 2 402-2 480 MHz
  • FM-frekvens: 87,5-108,00MHz
  • DAB-frekvens: 174,928 MHz-239,200 MHz
  • Total uteffekt för musik: 10 W X2

Förpackningens innehåll

Kontrollera och identifiera innehållet i din förpackning:

• 1 huvudenhet
• 1 fjärrkontroll
• 1 användarmanual
• 1 inomhusantenn
- 1 line-in-kabel
• 1 strömkabel (AC)

Komma igång

• Ta ut apparaten ur förpackningen.
• Ta bort allt förpackningsmaterial från produkten.
- Placera förpackningsmaterialet inuti förpackningen och antingen kassera den eller spara på säker plats.

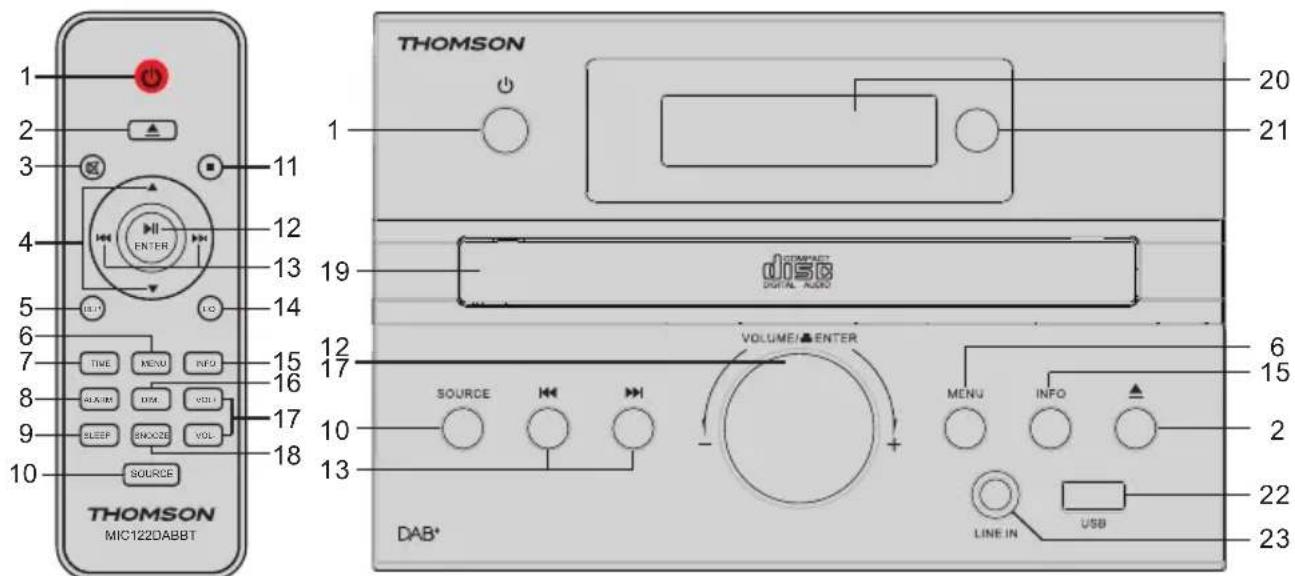

Beskrivning av delar

THOMSON MIC1220ABBT 1 2 3 4 5 6 7 8 9 10 SOURCE TIME MENU INFO GLASS DIM VOLT SLEEP SHOOZE VOL 11 12 13 14 15 16 17 18 VOLUME/ENTER SOURCE MENU INFO DAB* LINE IN USB TRANSICULAR DISC DIGITAL RADIO 20 21 19 17 10 13 6 15 2 22 23

1) Standby/ström på-brytare
Tryck för att ändra brytaren från PÅ till standbyläget eller vice versa. I standbyläget drar enheten fortfarande en liten mängd ström.
2) Öppna eller stäng skivfacket
3) Stäng av ljudet
För att avbryta ljud av, tryck på knappen igen.
4) Välj alternativet
5) Upprepa skiva
6) Meny

7) Välj tidsinställning
8) Välj alarminställning
9) Välj sovtimerinställning
10) Välj Ijudkälla: DAB-FM-CD-USB-BT-LINE
11) Stoppa uppspelning
12) Spela upp eller pausa skivan Välj eller bekräfta alternativ.
13) Hoppa till nästa eller föregående spår Ställ in till en radiostation Tryck in och håll ner knappen för att söka i ett spår/USB.
14) Välj EQ-inställning
15) Informationsknapp
16) Dimmer för inställning av ljusstyrkan
17) Justera volymnivå
18) Snooze
19) CD-lucka
20) LCD-display
21) Fjärrkontrollsmottagning
22) Line in-kontakt
23) USB-port
24) H/V högtalarkontakt
25) FM/DAB-antenn
26) Nätuttag

Ström

WARNING!

• Risk för produktskada! Se till att nätströmmens spänning överensstämmer med spänningen som hittas på etiketten på baksidan.
• Risk för elektriska stötar! När du drar ut strömkabeln, dra alltid ut kontakten från eluttaget. Dra aldrig i kabeln.
• Innan strömkabeln ansluts, kontrollera att alla andra anslutningar är slutförda.

Placera enheten i önskat läge och linda ut strömkabeln. Anslut kabeln till eluttaget och slå på apparaten.

Automatisk standby

Vid uppspelning av media från en ansluten enhet försätts tornet automatiskt i standbyläget om:

• Ingen knapp trycks in under tio minuter.
• Inget ljud från en ansluten enhet under tio minuter.

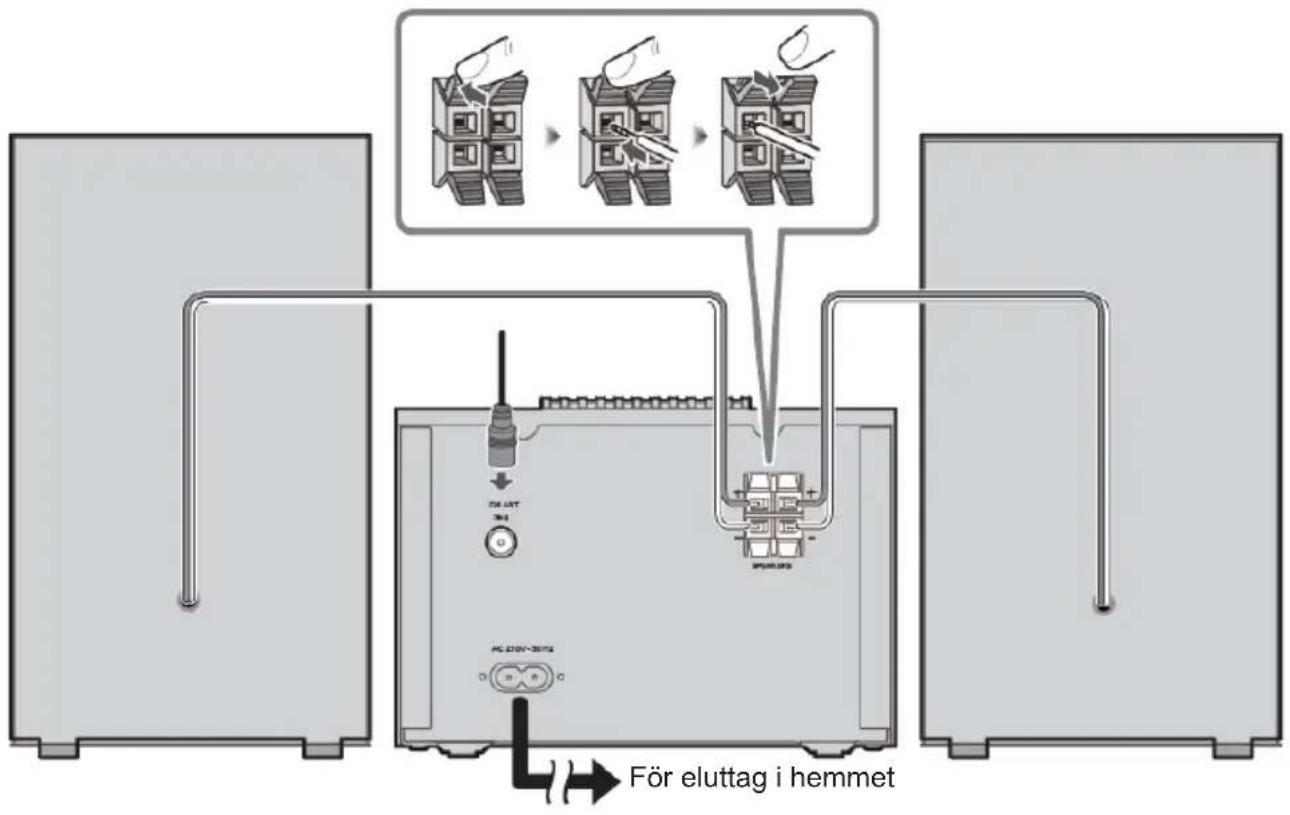

1. Anslut FM/DAB-inomhusantennen.
2. Placera antennen där mottagningen är bäst.
3. Anslut endast nätströmmen när att alla andra anslutningar har utförts.

För eluttag i hemmet

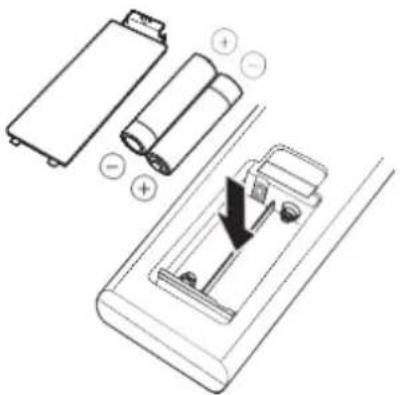

Förbereda fjärrkontrollen

Kräver två AAA-batterier

Använd alkaliska eller manganbatterier.

Installera batteriet så att polerna (+ och -) är i korrekt rikning med de i fjärrkontrollen.

Stäng igen batteriluckan.

Obs! Kassera batterier korrekt. Batterier innehåller kemiska ämnen, så de räcker väldigt länge. Ta ut batteriet om fjärrkontrollen inte kommer användas under en längre tid.

WARNING! Risk för explosion om batterierna inte installeras korrekt.

Klocka och timers

Ställa in klockan

Efter att enheten har anslutits till huvudströmmen eller efter ett strömavbrott, visar displayen "0:00" på LCD-displayen. Enheten bör vara i standbyläget för att ställa in korrekt tid.

1. Tryck på knappen [TIME] (Tid). Siffrorna på displayen börjar blinka.
2. Tryck på knappen ▲/▼ flera gånger tills korrekt timme har ställts in. Tryck på [ENTER] för att bekräfta timmarna.
3. Minutsiffrorna på displayen börjar blinka.
4. Tryck på knappen ▲/▼ flera gånger tills korrekt minut har ställts in. Tryck på [ENTER] för att bekräfta minuterna.

Ställa in alarmet

Denna enhet kan användas som en alarmklocka. Bluetooth-enheten, USB och FM aktiveras att starta vid en förinställd tid.

1. Tryck på för att växla enheten till standbyläget.
2. Kontrollera att klockan är korrekt inställd.
3. Tryck på knappen [ALARM] i avstängningsläget. Displayen blinkar ON (På) för att välja alarminställning, och displayen blinkar.
4. Tryck på [ENTER] för att bekräfta. Tidsdisplayen blinkar.
5. Tryck på knappen ▲/▼ flera gånger för att ställa in timmarna. Tryck på [ENTER] för att bekräfta.
6. Tryck på /▲for att ställa in minuterna.
7. Tryck på [ENTER] för att bekräfta och tryck sedan på ▲/▼ för att välja CD/DAB/FM/USB-status. Tryck på [ENTER] för att bekräfta.
8. Volymen vrids stegvis upp från 0 till 20.
9. Tryck på knappen [ALARM] i avstängningsläget. Displayen blinkar ON (På) för att välja alarminställning, och displayen blinkar.
10. Tryck på ▲för att välja OFF (Av) för att avbryta alarmet.

Snooze

1. Tryck för att ställa in alarmet; det låter igen efter nio minuter.

Sovtimer

1. Tryck på knappen [SLEEP] (Sov). Displayen blinkar. Tryck på knappen tills displayen visar den minut som du vill ställa in. Du kan ställa in 90/60/45/30/15 minuter.

2. Den blinkar tre gånger för att bekräfta och återgår sedan till sitt föregående gränssnitt. För att avbryta sovläget, tryck på OFF (Av). Sovläget avbryts efter att det blinkat tre gångar.

Spela upp media

Skiva

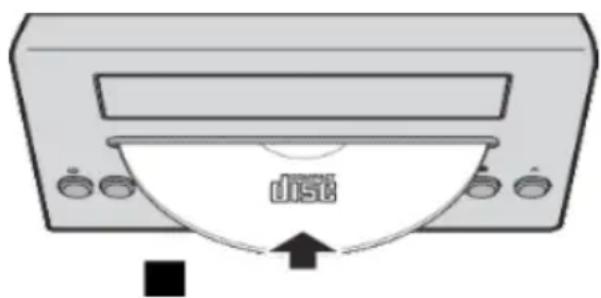

Spela upp en skiva

1. Tryck flera gånger på [SOURCE] (Källa) för att välja DISC-källa.
2. För in en skiva med den tryckta sidan riktad uppåt.
3. Uppspelningen ska starta automatiskt, tryck annars på ▶II
4. Tryck på [VOL+/VOL-] för att justera volymen.

Pausa/återuppta uppspelning

• Under uppspelning, tryck på för att pausa/återuppta uppspelning.
• Under uppspelning, håll in knappen |◄◄/►►| för att snabbspola framåt/bakåt.

dnsé

Hoppa till ett spår

För CD:

1. Tryck på / Iför att välja ett annat spår.
2. Tryck på [VOL+/VOL-] för att justera volymen.

För MP3-skiva:

1. Tryck på /föratt välja ett album eller en mapp.
2. Tryck på / fär att välja ett spår eller en fil.
3. Tryck på [VOL+/VOL-] för att justera volymen.

USB

Sänk volymen och anslut USB-enheten till USB-porten.

Håll i huvudenheten vid anslutning eller frånkoppling av USB-enheten.

1. Tryck flera gånger på [SOURCE] (Källa) för att välja "USB". USB spelas upp automatiskt.
2. Tryck på / fövatt välja mapp. Tryck på / fölvälje ett spår.
3. Tryck på [VOL+/VOL-] för att justera volymen.

Bluetooth®

Du kan ansluta och spela upp en ljudenhet trådlöst via Bluetooth®.

Förberedelse

• Aktivera Bluetooth®-funktionen på enheten och placera den nära systemet.

• Läs enhetens användarmanual för mer information.

• Tryck flera gånger på [SOURCE] (Källa) för att välja Bluetooth-läge; "PAIRING" (Koppling) blinkar.

• Välj "MIC120DABBT/MIC122DABBT/MIC125DABBT" i Bluetooth-menyn på enheten.

Om ett lösenord efterfrågas, ange "0000".

Enheten ansluter automatiskt till systemet efter att kopplingen är slutförd.

Namnet för den anslutna enheten visas under ett par sekunder.

1. Om systemet är anslutet till en Bluetooth-enhet, tryck in och håll ner knappen ▶för att koppla från den, tills [NO BT] visas.
2. Starta uppspelningen på enheten.
3. Tryck på dikk för attoppa över ett spår.
4. Tryck på [VOL+/VOL-] eller vrid VOLUME-reglaget för att justera volymen.

Ljud in

Du kan spela upp musik från en extern ljudkälla som t.ex. en MP3-spelare via denna enhet.

Line in-kontakt (kräver en 3,5 mm kabel)

1. Anslut en 3,5 mm kabel till Line in-kontakten på övre panelen. Anslut den andra delen av 3,5 mm kabeln till en MP3-spelare eller annan ljudenhet.
2. Tryck flera gånger på knappen [SOURCE] (Källa) för att välja läget Line In.
3. Använd kontrollerna på den anslutna enheten för att börja spela upp ljud.

DAB-radio

Dra försiktigt ut teleskopantennen.

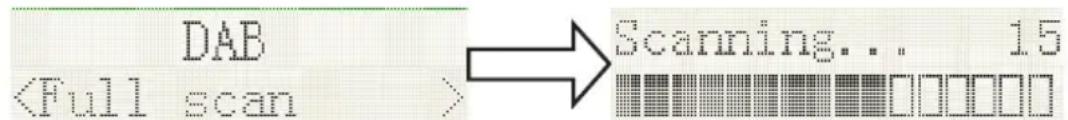

Automatisk sökning

1. Tryck på [SOURCE] (Källa) för att välja "DAB MODE" (DAB-läge).

Om det är första gången som enheten är i DAB-läget kommer den automatiskt att starta en "Auto Scan" (Automatisk sökning) för att leta upp tillgängliga stationer. (När DAB-läget har använts tidigare kommer MIC120DABBT/MIC122DABBT/MIC125DABBT automatiskt att välja tidigare uppspelad station)

1. Tryck på [ENTER]. Den automatiska sökningen startas för att söka efter tillgängliga stationer.

Under sökningen visar den lägre raden på displayen ett stapeldiagram son indikerar sökningsförloppet.

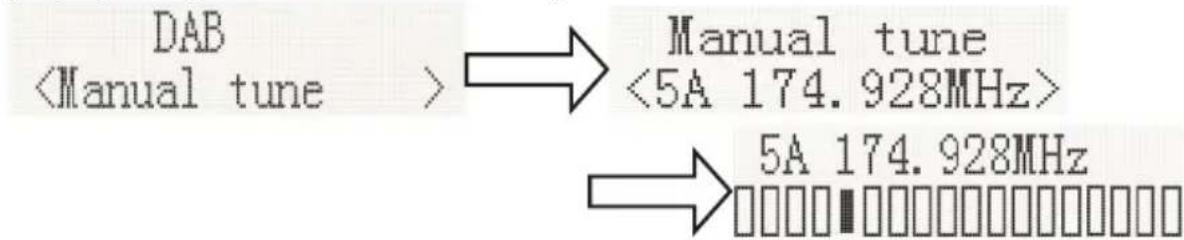

1. Tryck på [SOURCE] (Källa) på huvudenheten för att välja "DAB MODE" (DAB-läge).

2. Tryck på |◀◀ eller ▶▶| för att välja "Manual tune" (Manuell sökning). Tryck på [ENTER]-knappen för att öppna valet av DAB-frekvens.

3. Tryck på ◀◀◀ eller ▶▶| för att gå till önskad kanal. Diagrammet indikerar signalstyrkan.

4. Tryck på [MENU] eller för att avsluta sökningen.

DAB → Manual tune <5A 174.928MHz> → 5A 174.928MHz

1. Om ingen station hittas, kontrollera att antennen är utdragen och testa mottagningen genom att utföra en till automatisk sökning på en annan plats.

DRC (Dynamic range control)

Dynamic Range Control (kallas även DRC) är en teknik som gör det enklare att höra tystare ljud i en högljudd omgivning.

1. I DAB-läget, tryck på |◀◀ eller ▶▶| för att välja "DRC". Tryck på [ENTER] och "*" visas uppe till höger.

2. Tryck på MENU för att bekräfta inställningen. Displayen återgår till normalt läge.

DRC OFF - DRC är inaktiverad, DRC-sändningar kommer att ignoreras.

DRC LOW - DRC-nivån är inställd till hälften av det som skickas av sändaren.

DRC HIGH - DRC-nivån som skickas av sändaren används.

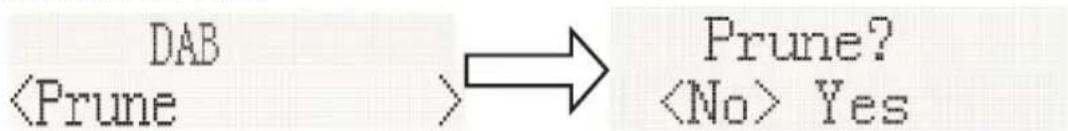

Prune (för att ta bort stationer som är listade men otillgängliga)

I DAB-läget, tryck på ◀◀◀ eller ▶▶▶ I för att visa undermenyn "Prune". Tryck på [ENTER] för att öppna alternativet Prune.

DAB Yes

System (DAB)

I DAB-läget, tryck på ◀◀◀ eller ▶▶| för att visa undermenyn "SYSTEM". Tryck på ENTER för att öppna systeminställningen.

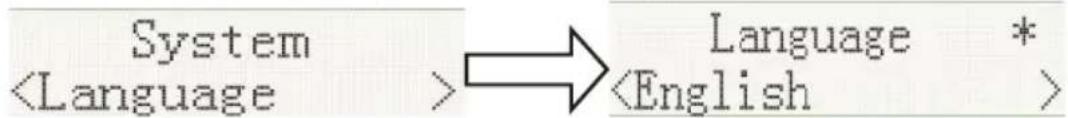

1. Språk

Tryck på [ENTER] för att ställa in språk. Källspråk är engelska och det valda språket visar "*" uppe till höger.

Det är även tillgängligt i "Deutsch" (tyska), "Italiano" (italienska) och "Français" (franska).

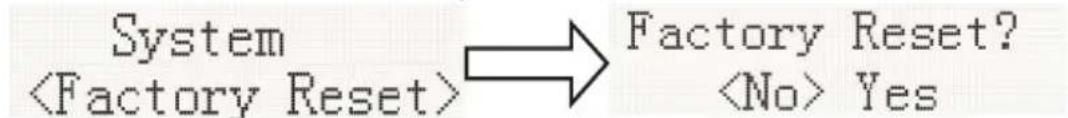

2. Fabriksinställningar

Tryck på [ENTER] för fabriksinställningar. För att utföra en återställning, tryck på |◀◀ eller ▶▶| tills "YES" (Ja) visas på displayen och tryck på [ENTER]. En full återställning av din radio kommer att utföras. Alla förinställningar och stationslistor kommer att tas bort.


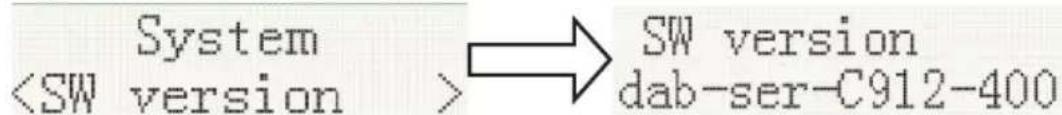

3. Programversion

Tryck på [ENTER] för att visa programversionen för DAB. Tryck på [Menu] elle▶▶I. Displayen återgår till normalt läge.

*Om ingen knapp trycks in under 30 sekunder återgår displayen till normalt läge.

Förinställning

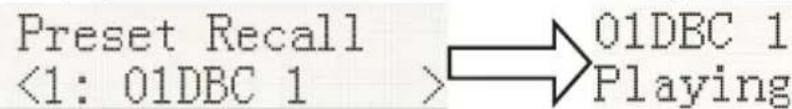

1. Hämta förinställning

I DAB-läget, tryck på |◀◀ eller ▶för att välja "Preset Recall" (Hämta förinställning), tryck sedan på [ENTER] för att ställa in den station som är sparad i förinställningsminnet.

Preset Recall <1: 01DBC 1 > 01DBC 1 Playing

Obs! Om du inte har sparat en förinställd station och förinställningsknappen trycks in visas "Empty preset" (Tom förinställning).

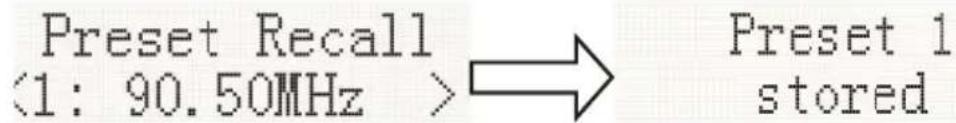

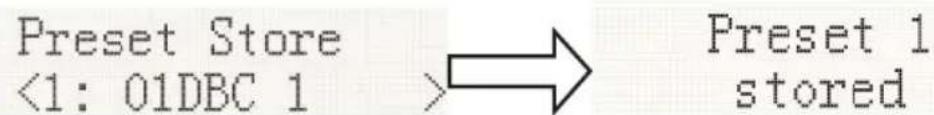

2. Spara förinställning

Du kan spara önskade DAB-stationer i minnet för förinställda stationer. Det finns 20 platser för förinställningar i din radio. Radion kommer ihåg dina förinställningar vid händelse av strömavbrott.

Förfarandet för att ställa in förinställningar och använda dem för att ställa in stationer är samma som för DAB-lägen:

I DAB-läget, välj önskat frekvensband. Tryck på ▲/▼Du kan visa sparade stationer. Tryck på eller ▶ for att ställa in stationen som krävs enligt tidigare beskrivning, och tryck sedan på [ENTER] för önskat förinställningsnummer som stationen ska sparas på. Tryck på [ENTER] för att bekräfta.

Preset Store <1: 01DBC 1 > Preset 1 stored

FM-radio

Dra försiktigt ut teleskopantennen helt.

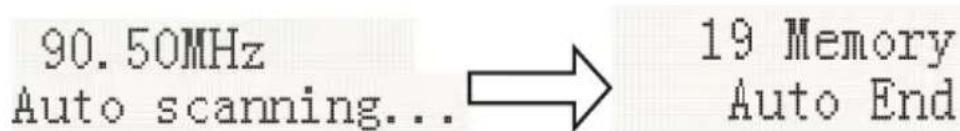

Automatisk sökning

1. Tryck på [SOURCE] (Källa) för att välja "FM MODE" (FM-läge).
2. Håll in knappen ▶II. Radion söker och stoppas automatiskt när den hittar en station med tillräcklig signalstyrka.
3. Displayen uppdateras efter ett par sekunder. Displayen visar stationens frekvens. Om signalen är tillräckligt stark och stationen har RDS-data kommer radion att visa stationsnamnet.
4. För att hitta andra stationer, tryck in och håll ner knappen ◀◀ som tidigare.
5. För att söka i FM-bandet i motsatt riktning (höga till låga frekvenser), tryck in och håll ner knappen ► två sekunder.
6. När frekvensbandet har nätt sitt slut kommer radion att återuppta sökningen från frekvensbandets motsatta sida.

90.50MHz Auto scanning... 19 Memory Auto End

Manuell sökning

1. Tryck på [SOURCE] (Källa) på huvudenheten för att välja "FM MODE" (FM-läge).
2. Välj FM-läge enligt tidigare beskrivning (vid behov).
3. Tryck på ◀◀◀ eller ▶▶▶för att ställa in en station. Frekvens går upp eller ned med 50 kHz för varje knapptryck.
4. När frekvensbandet har nätt sitt slut kommer radion att återuppta sökningen från frekvensbandets motsatta sida. Om ingen station hittas, kontrollera att antennen är utdragen och testa mottagningen genom att utföra en till automatisk sökning på en annan plats.

Meny

1. Sökinställningar

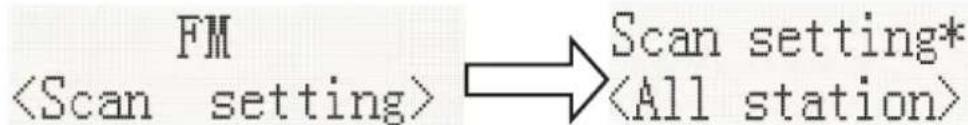

I FM-läget, tryck på [MENU] för att öppna inställningarna för FM-menyn, tryck sedan på eller ►för att välja [Scan setting] (Sökinställningar), tryck sedan på [ENTER] för att välja känslighetsinställning:

1.1. Alla stationer:\~ 15 dB

2.3. System (FM-system), samma DAB-systeminställning.

3. FÖRINSTÄLLNING:

3.1. Hämta förinställning (välj station):

Tryck på [ENTER] för att ställa in stationen som är sparad i förinställningsminnet.

3.2. Hämta förinställning (välj station):

Du kan spara önskade FM-stationer i minnet för förinställda stationer. Det finns 20 platser för förinställningar i din radio. Radion kommer ihåg dina förinställningar vid händelse av strömavbrott.

Förfarandet för att ställa in förinställningar och använda dem för att ställa in stationer är samma som för DAB-lägen:

I FM-läget, välj önskat frekvensband. Tryck på ▲/▼för att visa sparade stationer, tryck på l'ker fördtställa in stationen som krävs enligt tidigare beskrivning, och tryck sedan på [ENTER] för önskat förinställningsnummer som stationen ska sparas på. Tryck på [ENTER] för att bekräfta.

Preset Recall <1: 90.50MHz > → Preset 1 stored

Miljöskydd

Din produkt har designats och tillverkats med högkvalitativa material och komponenter, som kan återvinnas och återanvändas.

Var uppmärksam på miljöaspekterna för batteriavfall.

När symbolen med en överkorsad soptunna finns på en produkt betyder det att produkten omfattas av EU-direktivet 2002/96/EG. Ta reda på det lokala systemet för sopsortering för elektriska och elektroniska produkter. Följ de lokala reglerna och släng inte dina gamla produkter med hushållsavfallet. Genom att säkerställa att denna produkt tas om hand hjälper du också till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa.

Mer information

- När enheten inte avgett något ljud under en viss tid kommer den automatiskt att gå in i viloläge för att spara energi. Den kan slås på igen genom att använda strömknappen igen

- Om det kommer ett inkommande samtal medan MIC120-systemet är anslutet till din mobiltelefon för musikuppspelning, pausas musiken omedelbart när du besvarar samtalet och uppspelningen återupptas efter att samtalet avslutats (beroende på mobiltelefontyp kan uppspelningen ibland förbli pausad efter att samtalet har avslutats).

- Ordet Bluetooth ^® , märket och logotypen är registrerade varumärken som ägs av Bluetooth SIG, Inc. och all användning av dess varumärken av Bigben Interactive sker under licens. Andra varumärken och handelsnamn tillhör deras respektive ägare.

- THOMSON är ett varumärke som tillhör Talisman Brands, Inc. som används med licens av Bigben Interactive.

- Denna produkt har tillverkats och sålts under Bigben Interactives ansvar.

- THOMSON och THOMSON-logotypen är varumärken som används med licens av Bigben Interactive – för mer information: www.thomson-brand.com.

- Alla andra produkter, tjänster, företagsnamn, varumärken, handelsnamn, produktnamn och logotyper som hänvisas till häri tillhör deras respektive ägare.

Försäkran om överensstämmelse

- Bigben Interactive förklarar härmed att radioutrustningen av typen MIC120 uppfyller direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns tillgänglig på följande adress på internet: www.bigben.fr/support

Garanti

Denna produkt är garanterad av Bigben under 2 år från inköpsdatumet, utom i de länder inom Europeiska ekonomiska samarbetsområdet som har en längre garantiperiod. Vi rekommenderar att du sparar ditt kvitto för eventuella reklamationer. Garantin täcker avbrott på grund av defekt utrustning, saknade delar eller tillverkningsfel. Kontakta i så fall vår tekniska support. För eventuella problem med en defekt produkt, kontakta ditt inköpsställe med ditt kvitto. Garantin täcker inte problem med felaktig användning.

Tillverkad i Kina

Tillverkad av BIGBEN INTERACTIVE SA

396-466, rue de la Voyette - CRT2

59273 Fretin, - Frankrike

www.bigben.eu

11) Stop afspilningen

Ta vare på produktet ditt

11) Stopp avspillingen

12) Spill eller pause spiller disken Velg eller bekreft alternativet.
