BRUKSANVISNING CH64 C CANDY

• Vraag een technieker te controleren of de aansluiting overeenstemt met de instructies. De «H» resthitte icoon knippert.
• De temperatuur van de elektronische componenten is te hoog. Vraag een technieker de installatie van het kookvlak te controleren in overeenstemming met de instructies. 71 NL SÄKERHETSINSTRUKTIONER LÄS ANVISNINGARNA NOGGRANT SÅ ATT DU KAN ANVÄNDA DIN HÄLL PÅ BÄSTA SÄTT. Vi rekommenderar att du förvarar installations- och bruksanvisningarna för senare referens. Innan du använder hällen första gången bör du anteckna serienumret nedan, om du skulle behöva underhåll eller reservdelar. . VARNING! Produkten och dess åtkomliga delar blir varma under användning. Var noga med att undvika beröring av värmeelementen.

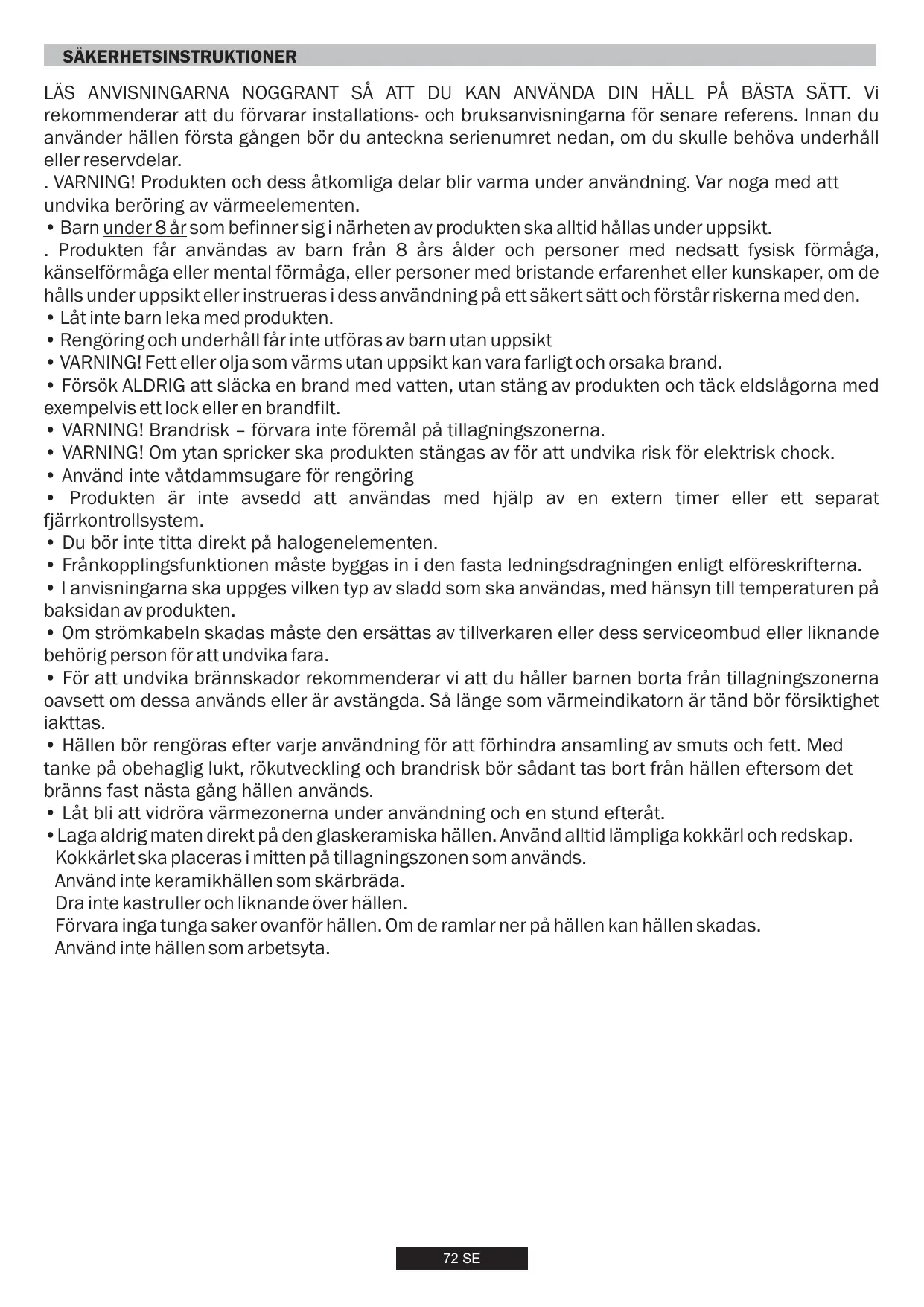

• Barn under 8 år som befinner sig i närheten av produkten ska alltid hållas under uppsikt. . Produkten får användas av barn från 8 års ålder och personer med nedsatt fysisk förmåga, känselförmåga eller mental förmåga, eller personer med bristande erfarenhet eller kunskaper, om de hålls under uppsikt eller instrueras i dess användning på ett säkert sätt och förstår riskerna med den.
• Låt inte barn leka med produkten.
• Rengöring och underhåll får inte utföras av barn utan uppsikt
• VARNING! Fett eller olja som värms utan uppsikt kan vara farligt och orsaka brand.
• Försök ALDRIG att släcka en brand med vatten, utan stäng av produkten och täck eldslågorna med exempelvis ett lock eller en brandfilt.
• VARNING! Brandrisk – förvara inte föremål på tillagningszonerna.
• VARNING! Om ytan spricker ska produkten stängas av för att undvika risk för elektrisk chock.
• Använd inte våtdammsugare för rengöring
• Produkten är inte avsedd att användas med hjälp av en extern timer eller ett separat fjärrkontrollsystem.
• Du bör inte titta direkt på halogenelementen.
• Frånkopplingsfunktionen måste byggas in i den fasta ledningsdragningen enligt elföreskrifterna.
• I anvisningarna ska uppges vilken typ av sladd som ska användas, med hänsyn till temperaturen på baksidan av produkten.
• Om strömkabeln skadas måste den ersättas av tillverkaren eller dess serviceombud eller liknande behörig person för att undvika fara.
• För att undvika brännskador rekommenderar vi att du håller barnen borta från tillagningszonerna oavsett om dessa används eller är avstängda. Så länge som värmeindikatorn är tänd bör försiktighet iakttas.
• Hällen bör rengöras efter varje användning för att förhindra ansamling av smuts och fett. Med tanke på obehaglig lukt, rökutveckling och brandrisk bör sådant tas bort från hällen eftersom det bränns fast nästa gång hällen används.
• Låt bli att vidröra värmezonerna under användning och en stund efteråt.
• Laga aldrig maten direkt på den glaskeramiska hällen. Använd alltid lämpliga kokkärl och redskap. Kokkärlet ska placeras i mitten på tillagningszonen som används. Använd inte keramikhällen som skärbräda. Dra inte kastruller och liknande över hällen. Förvara inga tunga saker ovanför hällen. Om de ramlar ner på hällen kan hällen skadas. Använd inte hällen som arbetsyta. 72 SE

1. ALLMÄNNA VARNINGAR

Vi strävar ständigt efter att förbättra vår produktkvalitet och modifierar därför våra produkter i takt med de senaste tekniska landvinningarna. Denna produkt uppfyller bestämmelserna i Direktiver 73/23/EEC och 89/336/EEC (ersatts med direktiver 2006/95/EC och 2004/108/EC) och senare ändringar.

Att installera en hushållsapparat kan vara komplicerat, och om det inte görs korrekt föreligger risk för allvarliga personskadorDärför bör du låta en fackman utföra installationen enligt gällande tekniska regler och föreskrifter. Om detta råd ignoreras, och installationen inte utförs av en fackman, avsäger sig tillverkaren allt ansvar för eventuella tekniska fel på produkten, oavsett om dessa resulterar i skador på egendom eller personskada.

Hällen har en elanslutningskabel som kan anslutas till ett uttag med 220-240 V mellan faser eller mellan fas och nolla. Både utrymmet i vilket spishällen installeras, och dess omgivning, måste vara tillverkade av värmebeständiga material. Alla dekorlaminat ska dessutom vara limmade med värmebeständigt lim.

• Anslut den till ett uttag. Välj rätt säkring enligt Hällen kan emellertid anslutas till: Installation (fig. B / D):
• En vattentät tätning medföljer hällen. . Trefas 220-240 V3~ . Trefas 380-415 V2N~ Före montering: - vänd hällen upp och ner med glasytan nedåt. Var noga med att skydda glaset mot skador. - montera tätningen runt hällen. - kontrollera att den sitter korrekt, så att inte läckage uppstår in i underskåpet. Följ nedanstående instruktioner för ansluta apparaten.
• Innan du ansluter hällen, kontrollera att den är avsäkrad med rätt typ av säkring, och att den har lämpliga kablar som har kapacitet att spänningsmata den.
• Vänd på hällen, placera glassidan mot arbetsbänken och var noga med att skydda glaset.

• Spisen skam den undre delen av hällen vid monteringen monteras minst 5 cm från alla vertikala ytor.
• Oligger nära ett område som normal rengörs vid städning, montera en avskiljning 1 cm under hällens undre del för att undvika att bränna dig eller andra skador.

• Öppna locket i följande ordning:

• Vid installering fläkten ovanför spisen, kontrollera installeringsanvisningarna att försäkra rätt avstånd från spisen.
• Om fläkten är installerad i ett skåp är det minimum avståndet 70 cm.
• skruva loss kabelklämman "1"
• leta reda på de båda flikarna på sidorna
• placera en spårskruvmejsels blad framför varje flik "2" och "3", skjut in och tryck på

4. ELEKTRISK ANSLUTNING

"Installationen måste överensstämma med standardföreskrifterna." Tillverkaren avsäger sig allt ansvar för de skador som kan uppstå vid olämplig eller felaktig användning. Lossa elsladden.

• ta bort skruvarna som fäster anslutningsplinten, där du hittar matningsslangens shuntar och ledare
• koppla ifrån matningssladden. VARNING:
• Kontrollera före all elektrisk användning att elspänningen som visas på elmätaren är korrekt, att jordfelsbrytarens inställningar är korrekta, att installationens jordanslutning är obruten och att enheten är korrekt avsäkrad

• Åtgärder som ska utföras för att skapa en ny anslutning: - Välj elsladd enligt rekommendationerna i tabellen. - Placera elsladden i kabelklämman. - Skala av 10 mm isolering i matningssladdens ändar, observera SHUNT hur lång sladden måste vara för att anslutas till anslutningsplinten. - Fäst ledaren enligt uppställningen i enlighet med installationen och med hjälp av shuntarna som du har tagit fram i den första åtgärden. - Fäst locket. - Skruva i kabelklämman.

• Den elektriska anslutningen vid installationen bör göras till ett jordat uttag eller en flerpolig frånskiljare. Om apparaten har ett eluttag måste den installeras så att det går att komma åt uttaget.
• Elförsörjningens gula och gröna ledning ska anslutas till både hällens och elnätets jordanslutningar.
• Tillverkaren kan inte hållas ansvarig för olycksfall orsakade av att apparaten är ojordad eller har bruten jordförbindelse.
• Eventuella frågor om elkabeln ställs till en fackman eller återförsäljaren. OBS! Om du måste byta ut strömsladden ansluter du i enlighet med följande färger/koder: BlÅ - NEUTRAL (N) BRUN - STRÖMFÖRANDE (L) GULGRÖN - JORD ( ) OBS! Se till att kopplingspanelens skruvar är ordentligt åtdragna. 73 SE Följande information är till hjälp när du ska välja vilka kärl som är lämpligast för att få goda resultat. Anslutning till anslutningarna på anslutningsplinten LAY OUT “1” LAY OUT “2” LAY OUT “3” Enfas 220-240 V~ / Tvåfas 220-240 V2~ Kabel HO5V2V2F 3x2,5 3x2,5 3x2,5 4x1,5 4x1,5 4x1,5 4x1,5 Trefas 220-240 V3~ Kabel HO5V2V2F 4x1,5 Trefas 380-415 V2N~ Kabel HO5V2V2F 4x1,5 Enfas 220-240 V~ Tvåfas 220-240 V2~ Trefas 220-240 V3~ Trefas 380-415 V2N~

• När vredet har aktiverats, vänta några sekunder innan duaktiverar de elektroniska reglagen.

- Tryck på knappen . Led-lampan är aktiv. Den elektroniska styrningen till hällen är aktiveras. Värmenivånvisas i varje visningszon och kontrollampan blinkar.

• hilight-zoner: en metalledare är jämnt fördelad över ytan. Den är effektiv inom tre sekunder och passar för stabil, homogen tillagning samt längre koktider. - Efter 20 sekunder utan användning slås den elektroniskastyrningen av och startprocessen måste upprepas. Glaskeramikhällen avger mer värme tack vare highlighttillagningszonerna, vilket påskyndar tillagningsprocessen. Ändringar av hällens design påverkar inte glasets förmåga att klara av höga temperaturer, men kontrollmöjligheterna har förbättrats.

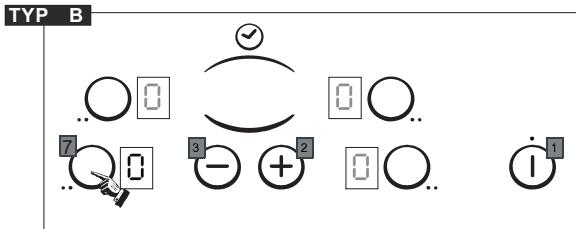

. AKTIVERA EN TILLAGNINGSZON

- Tryck på valknappen till den tillagnings zon du vill använda. "0" på det önskade området skiner klarast, medan de andra områdernas "0" släcks Med "Sprinter-funktionen" kan man minska tillagningstiden med upp till 15 %, beroende på tillagningssätt och vilken typ av kärl som används. TYP

Kokkärl av god kvalitet är avgörande för att hällen ska fungera så bra som möjligt. - Tryck på knappen -/+ för att välja värmenivå mellan 1 och 9. Hållner knappen +/- och värmenivån höjs eller sänks gradvis. Följande exempel är endast till för informationsändamål. Justeradem efter egna erfarenheter så att de passar din smakoch dina vanor. 0 : Av 1 : ) Långsam uppvärmning 2 : ) ..... Upptining 3 : Varmhållning 4 : Uppvärmning 5 : Upptining, sjudning, kokning, tillagningpå låg temperatur 6 : Kokning utan lock 7 : Fräsning, bryning och stekning av kött 8 : Kokning och stekning på hög temperatur 9 : Stekning

• Använd alltid kokkärl av god kvalitet med helt plan och tjock botten: Med den här typen av kokkärl undviker du ojämn värmefördelning som kan få maten att bränna fast. Tjocka metallkastruller och pannor ger en jämnare värmefördelning.
• Kontrollera att kärlets botten är torr: När du fyller kärlet med vätska eller använder ett kärl som har förvarats i kylen är det viktigt att kärlets botten är helt torr innan det placeras på hällen. På så sätt undviker man att det uppstår fläckar på hällen.
• Använd kärl med en diameter som täcker hela den aktuella ytan: Kärlets storlek ska inte vara mindre än den uppvärmda ytan. Om det är något större utnyttjas energin maximalt effektivt. 74 SE

- Tryck på valknappen till den tillagnings zon du vill använda. - -Tryck på knappen för att visa värmenivån zonenav, indikatorn slocknar efter 10 sekunder. .Nu stängs - För snabbavstängning, tryck samtidigt på knappar - och knappen den tillagnings zon Aktiv. Låsfunktionen förhindrar att barn kan aktivera hällen.Den används även vid rengöring av reglagepanelen. Så här låser du hällen: - Tryck på på/av-knappen

4 zoner Värmenivån sänks automatiskt till 3 zoner .Tillagningszonen stängs av.

. ALLMÄN AVSTÄNGNING

Tillagningszonerna och timern kan stängas av när somhelst genom att man trycker på knappen På-Av. 2 sek

. INDIKATOR FÖR KVARVARANDE VÄRME

Så här visar kontrollpanelen att tillagningszonernas yttemperaturöverskrider 60° C: . När temperaturen sjunker under 60° Csläcks indikatorn .När matlagningen börjar lida mot sitt slut rekommenderar vi attdu stänger av hällen och avslutar matlagningen med hjälp avtillagningszonernas restvärme. Obs! När strömmen har brutits slocknar indikatorn för kvarvarandevärme helt även om yttemperaturen är högre än 60°

. ANVÄNDA DEN EXTRA TILLAGNINGSZONEN

(TVÅ ZONER) Tillagningszonen med två zoner finns på vissa modeller. .............................> När tillagningszonen är i funktion är hela den extra tillagningszonenaktiv. TYP . Hällen låses och låsindikatorn "L" visas föralla zoner i 20 sekunder. Ifall kokzonen är på nivån "het", blinkar "L" och "H" turvis. Så här låser du upp hällen: För hällar med 4 zoner, för att öppna låset, följ samma procedur. För hällar med 3 zoner, följ samma procedur, men i sista fasen tryck på "-" istället för "+" och indikationen "L" försvinner.

Kokplattan är öppen för användning och återgår till stand-by läge.

LED Avaktivera den extra tillagningszonen: - Tryck igen på knappen "8" för den extra tillagningszonen. Motsvaran de kontrollampa slocknar när den extra tillagningszonen avaktiveras. Återaktivera den extra tillagningszonen: - Tryck på knappen "7" för den extra tillagningszonen. Led-lampan tänds igen. Låsfunktionen förhindrar att barn kan aktivera hällen.Den används även vid rengöring av reglagepanelen. Så här låser du hällen: - Tryck på på/av-knappen: . PROGRAMMERA EN TILLAGNINGSZON (enligt modell) Alla tillagningszoner kan programmeras till max. 99 minuter. Dukan endast programmera en zon i taget. -Aktivera den önskade zonen genom att följa ovanståendeinstruktioner. -Tryck samtidigt på "-" och "+" för att aktivera timer, " " visas. TYP

LED . Hällen låses och låsindikatorn "L" visas föralla zoner i 20 sekunder. - Ange tid i minuter mellan 0 och 99 genom att trycka på "+" knappen igen, eller minska tiden från 30 minuter till 0 genom att trycka på ”-”. Ifall kokzonen är på nivån "het", blinkar "L" och "H" turvis. --> Du kan när som helst ändra den programmerade Så här låser du upp hällen: För hällar , följ samma procedur, men i sista fasen tryck på "-" istället för "+" När tiden har gått stängs tillagningszonen av automatiskt och en ljudsignal hörs under 1 minut. Tryck på valfri knapp för att stänga av den. och indikationen "L" försvinner. Kokplattan är öppen för användning och återgår till stand-by läge. Timern kan användas utan tillagnings zon, som en påminnelse, den avger en signal efter den programmerade tiden. 75 SE . SNABBUPPVÄRMNING

8. UNDERHÅLL OCH RENGÖRING

• Låt hällen svalna innan du utför något underhåll på den.
• Använd endast produkter (rengöringsmedel och skrapor) som är särskilt utformade för keramikhällar. De kan köpas i järnaffärer.
• Undvik spill eftersom allt som hamnar på hällen snabbt bränns fast vilket gör rengöringen svårare.
• Det är lämpligt att hålla undan alla substanser från hällen som kan smälta, exempelvis plast, socker och sockerbaserade produkter. Alla zonerna har en ”snabbuppvärmning” som höjer temperaturen snabbare. Det är perfekt för att sluta köttporer eller för att snabbt koka upp stora mängder vätska. Starta snabbuppvärmningen - Tryck på på/av-knappen - Aktivera den önskade zonen, tryck på knappen ”+” för läge ”9”, släpp knappen en kort stund och tryck på ”+” igen: displayen visar omväxlande ”A” ”snabbuppvärmning” och ”9” värmenivå. - Sänk värmen vid behov, då visar displayen omväxlande ”A” ”snabbuppvärmning” och det nya värmeläget. Tillagningsläge

11 % 16 % 19 % 32 % 45 % 65 % 100 % UNDERHÅLL: - Placera ett par droppar av specialrengöringen på hällens yta. - Gnid bort envisa fläckar med en mjuk trasa eller lätt fuktat hushållspapper. - Torka av med en mjuk trasa eller torrt hushållspapper tills hällen är helt torr. Snab- buppvärmMaximal ningstid användningstid (minuter) för automatiskt stopp*

Om vissa fläckar ändå inte går bort: - Placera ett par droppar till av specialrengöringen på hällens yta. - Skrapa med skrapan, med en vinkel på högst 30° mot hällen, tills fläcken är borta. - Torka av med en mjuk trasa eller torrt hushållspapper tills hällen är helt torr. - Upprepa vid behov.

1,5 H 1,5 H 1,5 H 1,5 H Några tips: Regelbunden rengöring skapar ett skyddande lager som förhindrar repor och slitage. Se till att ytan är ren innan du använder hällen igen. Du kan få bort fläckar efter hårt vatten med några droppar vinäger eller citronjuice. Torka sedan med hushållspapper och några droppar specialrengöring. Keramikhällens yta tål att du drar kokkärlen över den, men det bästa är om du lyfter kärlen när du flyttar dem mellan olika zoner. När ”snabbuppvärmningen” är slutförd visar effektnivån ett stabilt värde. Avaktivera snabbuppvärmningen - Slå på tillagningszonen, tryck på knappen "-" för att återgå till normal värmenivå, sjunka till önskad värmenivå eller till "0" för att stänga av tillagningszonen Obs! 3 0° Maxi Använd inte en alltför blöt svamp. Använd aldrig kniv eller skruvmejsel. En skrapa med rakblad skadar inte ytan, så länge den hålls i en vinkel på högst 30°. Förvara skrapor med rakblad utom räckhåll för barn. Använd aldrig slipmedel eller skurprodukter.

• Omgivande metall: rengör den omgivande metallen med tvål och vatten. Skölj och torka med en mjuk trasa. 76 SE

För låg temperatur på tillagningszonerna • Använd bara kärl med plan undersida. Om ljus syns mellan kärlet och hällen leder inte zonen korrekt.

• Kärlets undersida bör täcka den valda zonens diameter helt. Kontrollera följande innan du kontaktar en servicetekniker: – att kontakten sitter i ordentligt och att säkringen är hel. Om du inte hittar felet slår du av apparaten. Försök inte laga den själv, utan ring återförsäljaren eller ett Servicecenter. Apparaten har en garanti som ger kostnadsfri reparation vid servicecentret. Tillagningen går för långsamt
• Olämpliga kärl används. Använd endast tunga kärl med plan undersida och en diameter som är minst lika stor som tillagningszonen. Små repor eller avlagringar på hällens glasyta
• Felaktig rengöring eller kärl med grov undersida används. Partiklar som sand- eller saltkort har hamnat mellan hällen och kärlets undersida. Läs avsnittet om rengöring. Se till att kärlens undersidor är rena före användning och använd bara kärl med plan undersida. Repor kan minimeras genom korrekt rengöring.

This appliance is marked according to the Produkten är märkt enligt EU-direktivet 2002/96/EC om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter (WEEE). Genom att säkerställa att produkten kasseras på rätt sätt hjälper du till med att förhindra negativa följder för miljö och hälsa genom olämplig avfallshantering. Symbolen på produkten visar att den inte får hanteras som hushållssopor. Den ska i stället överlämnas till korrekt insamlingsställe för återvinning av elektrisk och elektronisk utrustning. Avfallshantering måste utföras enligt lokala miljöföreskrifter. Mer detaljerad information om behandling, återställning och återvinning av produkten kan du få hos lokal kommunal förvaltning, avfallshanteringsbolag eller butiken där du köpte produkten. Metallmärken

• Dra inte aluminiumkärl på hällen. Se rengöringsrekommendationerna.
• Du använder rätt material, men fläckarna går inte bort. Använd ett rakblad och följ rengöringsanvisningarna. Mörka fläckar
• Använd ett rakblad och följ rengöringsanvisningarna. Ljusa områden på hällen
• Märken efter aluminium- eller kopparkärl, men också rester av mineraler, vatten eller mat. Dessa kan tas bort med hällrengöringsmedel. Karamellisering eller smält plast på hällen.
• Läs avsnittet om rengöring. Hällen eller vissa zoner fungerar inte
• Shuntarna sitter inte korrekt på kontaktkortet. Kontrollera att anslutningarna följer rekommendationerna.
• Hällar med känsliga kontroller: Spilld mat eller ett föremål har täckt minst två knappar under minst 10 sekunder. Torka bort spillet eller ta bort föremålet.
• Kontrollpanelen är låst. Lås upp hällen. Hällen går inte att stänga av.
• Kontrollpanelen är låst. Lås upp hällen. Hällen stängs av automatiskt
• Spilld mat eller ett föremål har täckt minst två knappar under minst 10 sekunder. Hällen växlar till säkerhetsläge och en ljudsignal hörs. Torka bort spillet eller ta bort objektet.
• Tillagningszonerna stängs av automatiskt efter en stund. Se avsnittet om drifttid. På/avslagningsfrekvens för tillagningszoner
• På/av-cyklerna varierar beroende på värmen: - låg nivå: kort drifttid, - hög nivå: lång drifttid. Eftervärmesindikatorn ”H” blinkar.
• Elektronikens temperatur är för hög. En elektriker bör kontrollera att monteringen följer rekommendationerna. 77 SE YLEISIÄ TURVAOHJEITA LUE OPAS HUOLELLISESTI, JOTTA SAAT LIEDESTÄSI PARHAAN MAHDOLLISEN HYÖDYN. Suosittelemme, että säilytät asennus- ja käyttöoppaan myöhempää tarvetta varten ja merkitset ennen lieden asentamista sen sarjanumeron alla olevaan ruutuun siltä varalta, että tarvitset huollon apua.

• Skru av ledningsklemmen "1".

• Kontrollpanelet er låst. Lås opp platetoppen. Platetoppen stopper automatisk
