BRUKSANVISNING FI-5500 MSW

Allmänna funktioner och beskrivningar av frekvensomriktaren:

1) Många spänningsklasser: stöd för tre spänningsklasser, nämligen enfas 220 V, trefas 220 V och trefas 380 V.
2) Många styrsätt: förutom vektorkontroll av hastighetssensor, sensorlös vektorkontroll och V/F-kontroll, stöd för V/F-separationskontroll.
3) Många fältbussar: stöd för Modbus-RTU och CANlink-fältbuss.
4) Många olika typer av kodare: stöd för differential-encoders, kodare med open-collector-encoders och roterande transformator, etc.
5) Toppmodern algorithm för sensorlös vektorstyrning

Toppmodern SVC ger bättre stabilitet vid låga hastigheter, starkare lastkapacitet vid låga frekvenser och stöder vridmomentreglering av SVC.

6) Kraftfull bakgrundsprogramvara: uppladdning, nedladdning av parametrar, realtidsoscilloskop kan realiseras med bakgrundsprogramvara.

Funktioner Beskrivning	ar
Överhettningsskydd för motor	Efter val av PC1-expansionskort kan AI3 ta emot temperatursensorns ingång från motorn (PT100, PT1000) för att realisera överhettningsskydd
Snabb strömbegränsning	Undvik överströmsfel i frekvensomriktaren
Tvåstegs motorbrytare	Två uppsättningar motorparametrar möjliggör dubbel motoromkoppling
Återställ användarparametrar	Användare kan spara eller återställa egna parameterinställningar
Exakt AIAO	Efter fabrikskalibrering (eller punktkalibrering) kan AIAO-noggrannheten vara<20mv
Visa anpassade parametrar	Användare kan anpassa funktionsparametrar som ska visas
Visa ändrade parametrar	Användaren kan se funktionsparametrar efter modifiering
Valfria sätt att hantera fel	Användare kan välja driftsätt för omriktaren efter att ha bekräftat vissa fel: fri stoppning, retardationsstoppning, kontinuerlig drift. Användaren kan också välja frekvens för kontinuerlig drift.
Omväxlare för PID-parameter	Två uppsättningar PID-parametrar kan växlas via terminal eller baserat på avvikelse
PID återkoppling förlustdetektering	Detekteringsvärde för förlust av PID-feedback realiserar skydd under PID-drift
DIDO positiv/negativ logik	Användare kan ställa in positiv/negativ logik för DIDO
Fördröjning av svar från DIDO	Användare kan ställa in svarsfördröjningstid för DIDO
Kör under omedelbart stopp	Frekvensomvandlaren fortsätter att gå inom kort tid vid omedelbart strömavbrott eller spänningsfall
Tidsbestämning	Stöd för tidsinställd drift i högst 6 500 minuter

Öppning för inspektion:

När du öppnar kartongen ska du noggrant kontrollera att typskyltens modell och frekvensomvandlarens nominella värde överensstämmer med beställningen. Paketet innehåller beställd

Säkerhetsinformation och

Specifikation av högpresterande frekvensomriktare

maskin, kvalifikationsbevis, bruksanvisning och garantibevis.

Vid eventuell skada under transport eller viss försummelse, vänligen kontakta vårt företag eller leverantör.

Kapitel 1 Säkerhetsinformation och försiktighetsåtgärder

Säkerhetsdefinition: I bruksanvisningen delas säkerhetsföreskrifterna in i två

kategorier: Fara: allvarliga personskador eller dödsfall kan uppstå på grund av

användning på icke föreskrivet sätt;

Varning: måttliga eller lindriga personskador och skador på utrustning kan uppstå på grund av användning på icke föreskrivet sätt;

Läs detta kapitel noggrant innan installation, felsökning och underhåll av systemet, och använd i enlighet med säkerhetsföreskrifterna. Företaget är inte ansvarigt för skador och förluster som orsakas av icke avsedd användning.

1.1 Säkerhetsfrågor

1.1.1 Före installation:

Fara

Om det finns vatten i systemet eller om någon komponent saknas eller är skadad när förpackningen öppnas får du inte installera apparaten!

Fara

Flytta apparaten försiktigt, annars kan den skadas!Om drivdonet eller frekvensomriktaren är skadade eller saknar delar får de inte användas! Det finns risk för skador!

1.1.2 Under installationen:

Fara

• Installera på flamskyddade föremål, som exempelvis metall, och håll borta från brännbart material, annars kan brand uppstå

•

Varning

● Sätt inte in kabelhuvuden eller skruvar i drivdonet, eftersom drivdonet i så fall kan● skadas! Installera drivdonet på en plats med låg vibration och skydda det från● solen.positionering, för att säkerställa

1.1.3 Under anslutning av kablar:

!Fara

● Följ bruksanvisningen och anlita professionell elteknisk personal för installation, annars kan fara uppstå!● Frekvensomriktaren och strömförsörjningen ska vara separerade genom en brytare, annars kan brand uppstå!● Se till att strömmen/spänningsstatusen är noll innan du ansluter kabeln, annars kan elektriska stötar uppstå!

!Fara

● Anslut inte ingångseffekten till utgångsterminalen (U, V, W) på frekvensomriktaren. Var märkningen på kabelterminalen och koppla inte kablarna fel, eftersom drivdonet annars● Säkerställ att alla kablar uppfyller kraven för EMC (elektromagnetisk kompabilitet) och regionala måste överensstämma med anvisningarna i bruksanvisningen,● Anslut inte bromsmotståndet direkt mellan DC-(+) (-) terminalerna, eftersom brand annars kan uppstå!●

1.1.4 Innan du slår på strömmen:

⚠ Varning

● Vänligen bekräfta att spänningsklassen för ingångseffekten och märkspänningsklassen för frekvensomriktaren; korrektheten för positionerna av anslutningarna för nätingångsterminalerna (R, S, T) och utgångsterminalerna (U, V, W). Kontrollera så att det inte finns någon kortslutning i periferikretsen som ansluter till drivdonet och om kablarna är åtdragna, annars kan växelriktaren skadas!● Ingen av frekvensomriktarens delar behöver genomgå spänningsprov eftersom produkten har testats!

!Fara

● Anslut frekvensomriktaren till elektriciteten först efter att ha monterat täckplåten, annars kan elektriska stötar uppstå!● Kabeldragning av alla periferitillbehör ska ske i enlighet med anvisningarna i bruksanvisningen och

1.1.5 Efter att strömmen har kopplats till:

!Fara

Öppna inte den täckande plattan efter att strömmen kopplats till, annars kan elektriska stötar uppstå!Rör inte vid drivdonet eller periferikretsen med våtahänder, annars kan elektriska stötar uppstå!Rör inte vid frekvensomriktarens ingångs- eller utgångsterminaler, annars kan elektriska stötar uppstå!Första gången elen kopplas till kommer frekvensomriktaren att utföra en säkerhetsdetektering av den externastarkströmsslingan - rör inte vid drivdonets U, V, W-kabelterminal eller motorns

1.1.6 Under drift:

Fara

• Vidrör inte kylfläkten eller urladdningsmotståndet för att känna temperaturen, eftersom brännskador i så fall kan uppstå!
  ●

Varning

Undvik att saker faller in i apparaten under drift av frekvensomriktaren, annars kan skador uppstå!
Styr inte drivdonet genom att slå på eller av kontaktorn, eftersom skador i så fall kan uppstå!

1.1.7 Under underhåll:

Fara

• Reparera eller underhåll inte enheten när den är tillkopplad till strömmen, annars kan elektriska stötar uppstå!
  Underhåll och reparation av drivdonet får endast ske när spänningen 2 minuter efter ett strömavbrott är <DC36V, annars kan kvarvarande elektrisk laddning på kapacitans orsaka
• personskador eller skador på
• Efter byte av frekvensomriktare måste alla parametrar ställas in, alla anslutningsbara kontakter ska anslutas efter

1

När man använder motorn för första gången, använder motorn igen efter en längre tids stillestånd och vid regelbundna kontroller av motorn, är isoleringskontroll av motorn avgörande för att förhindra att frekvensomriktaren skadas på grund av ogiltig isolering av motorlindningen. Vid inspektion av isolering, separera motorkabeln från frekvensomriktaren. En spänningsmätare på 500 V föreslås, säkerställ en uppmätt isoleringsresistans på ≥5MΩ.

1.2.2 Termiskt skydd av motorn

Om den valda motorn inte överensstämmer med frekvensomriktarens nominella kapacitet, särskilt om den nominella effekten är större än frekvensomriktarens, ska du justera relaterade parametervärden för motorskydd eller installera ett termiskt relä framför motorn för skydd.

1.2.3 Drift över effektfrekvens

Frekvensomvandlaren erbjuder en utgångsfrekvens på 0Hz ∼3200Hz. Om användare behöver arbeta vid över 50 Hz, vänligen beakta toleransen för mekanisk utrustning.

Lastenhetens mekaniska resonanspunkt kan finnas vid en viss utgångsfrekvens för frekvensomriktaren, och parametern för hoppfrekvens kan ställas in för att undvika detta.

1.2.5 Om uppvärmning och motorljud

Frekvensomvandlarens utgångsspänning är PWM-våg som innehåller vissa övertoner, så temperaturökning, buller och vibrationer i motorn kommer att öka något i jämförelse med nätfrekvensdrift.

1.2.6 Spänningskänsliga delar eller kapacitans för att förbättra effektfaktorn finns på utgångssidan

Frekvensomriktarens utgång är PMB-våg. Om kapacitans för att förbättra effektfaktorn eller spänningsberoende motständ för att förhindra åska installeras på utgångssidan, kan omedelbar överström och till och med skador på frekvensomriktaren lätt orsakas. Vänligen använd inte detta.

1.2.7 Omkopplingsanordningar såsom kontaktor för frekvensomriktarens in- och utgångsterminaler

Om en kontaktor är installerad mellan frekvensomriktarens strömförsörjning och ingångsterminal, får denna kontaktor inte styra frekvensomriktarens start och stopp. Om denna kontaktor krävs för att styra start och stopp av frekvensomriktaren, bör tidsintervallet vara minst en timme. Frekvent laddning och urladdning förkortar livslängden på kondensatorn i frekvensomriktaren. Om omkopplingsanordningar som kontaktorer är installerade mellan utgångsterminalen och motorn, se till att frekvensomriktaren drivs utan utgång, annars kan modulskador lätt uppstå.

1.2.8 Användning utanför nominellt spänningsvärde

Det är inte lämpligt att använda denna serie frekvensomriktare utanför det driftspänningsområde som tillåts enligt manualen, annars kan skador på apparaten uppstå. Använd vid behov motsvarande utrustning för spänningsökning eller spänningsminskning för spänningsomvandling.

1.2.9 Ändring från trefas-inmatning till tvåfas-inmatning

Byt inte en trefasig frekvensomriktare till tvåfasig, eftersom fel eller skador i sådant fall kan uppstå.

1.2.10 Skydd mot blixtnedslag

Frekvensomriktaren har ett överströmsskydd mot blixtnedslag, vilket gör att den har ett en viss självskyddsförmåga mot induktiv åska. Om blixtnedslag är vanligt förekommande på den plats där kunden befinner sig är det nödvändigt med ytterligare skydd framför frekvensomriktaren.

1.2.11 Användning på höjd och nedgradering

I områden på en höjd som överstiger 1000 m försvagas frekvensomriktarens värmeavledningseffekt på grund av tunn luft, så det är nödvändigt att nedgradera före användning. Kontakta vårt företag för konsultation.

1.2.12 Om adaptiv motor

1) Den adaptiva standardmotorn är en fyrpolig ekorrburs-asynkron induktionsmotor. Om det inte är ovanstående motor, välj frekvensomriktare enligt motorns märkström.

2) Kylfläkten och rotorspindeln på motorn med icke-variabel frekvens är koaxialkopplade. Om rotationshastigheten minskar kommer fläktens kylande effekt att minska, så vid överhettning bör motorn installeras med en stark frånluftsfläkt eller bytas ut mot en motor med variabel frekyens.

3) Standardparametrar för adaptiv motor har byggts in i frekvensomriktaren. Det är nödvändigt att identifiera motorparametrar eller ändra standardvärdet baserat på den faktiska situationen för att överensstämma med det faktiska värdet så långt som möjligt, annars kan driftseffekten och skyddsprestandan påverkas.

4) En kortslutning i en kabel eller motorn kan leda till larm och till och med att frekvensomriktaren exploderar. Utför först ett kortslutningstest av isoleringen för den först

Specifikation av högpresterande frekvensomriktare

Information om

installerade motorn och kabeln, och det är också viktigt för det dagliga underhållet. Separera frekvensomriktaren helt från den testade delen när du utför testet.

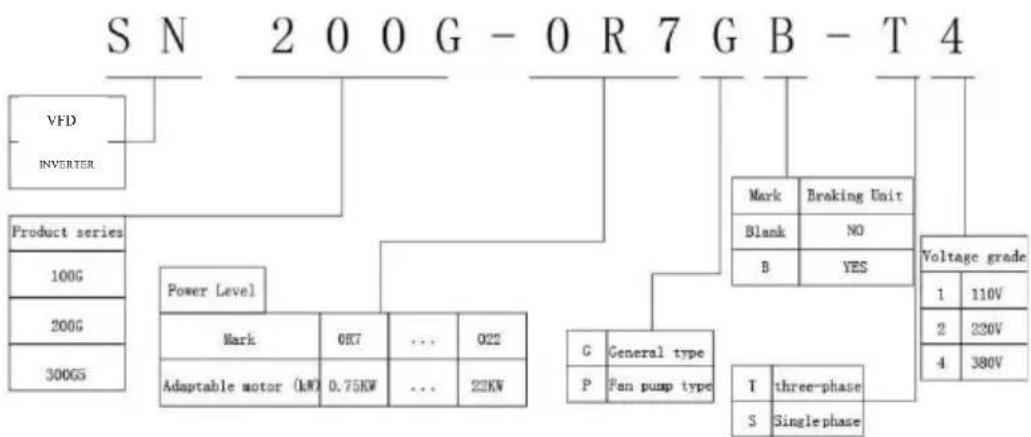

2.1 Princip för namnsättning

Figur 2-1 Namnspecifikation

2.2 Typskylt

MODELL: EFFEKT: 0,75 kW INPUT: 3PH AC380V 50Hz/60Hz UTGÅNG: 3P Streckko S/N:

Figur 2-2 Typskylt

Figur 2-1 Modell och tekniska data för frekvensomriktaren

Modell av frekvensomriktare	Effektkapacitet (kVA)	Ingångsström (A)	Utgångsström (A)	Adaptiv motor kW HP
Trefas strömförsörjning: 380V, 50/60Hz
10061537	1,5	3,4	2,1	0,75	1
10061534	3,0	5,0	3,8	1,5	2
10061533	4,0	5,8	5,1	2,2	3
10061532	5,9	10,5	9,0	3,7	5
10061531	8,9	14,6	13,0	5,5	7,5
10061530	11,0	20,5	17,0	7,5	10
10061536	17,0	26,0	25,0	11,0	15
10061535	21,0	35,0	32,0	15,0	20

2.4 Tekniska specifikationer

Figur 2-2 Tekniska specifikationer för frekvensomriktare

Föremål		Specifikationer
Grundläggande funktionen	Högsta frekvens	Vektorkontroll: 0~300 HzV/F-kontroll: 0~3200 Hz
	Bärfrekvens	0,5 kHz ~16 kHzJustera bärfrekvensen automatiskt baserat på belastningskarakteristik
	Upplösning föringångsfrekvens	Inställning av antal: 0,01HzSimuleringsinställning: högsta frekvens ×0,025%.
	Kontrolläge	SVCFVCV/F-kontroll
	Startmoment	Maskin i G-stil: 0,5Hz/150% (SVC); 0Hz/180% (FVC)Maskin i P-stil: 0,5Hz/100% (SVC)
	Område förhastighetsreglering	1: 100 (SVC) 1: 1000 (FVC)
	Hastighetsstabiliserandeprecision	±0,5% (SVC)	±0,02% (FVC)
	Precision vid styrning avvridmoment	±5% (FVC)
	Överbelastningskapacitet	Maskin i G-stil: 150% märkström vid 60s; 180% märkström vid 3sMaskin i P-stil: 120% märkström vid 60s; 150% märkström vid 3s
	Främjande av vridmoment	Automatisk momentstyrning; manuell momentstyrning med0,1%~30,0%
	V/F-kurva	Tre möjligheter: linjär typ; multipoint-typ; ^Nth power-typ V/F-kurva(1,2 effekt, 1,4 effekt, 1,6 effekt, 1,8 effekt, 2 effekt)
	V/F-separation	2 möjligheter: fullständig separation, delvis separation
	Kurvor föracceleration/retardation	Linjär eller S-kurva för acceleration/deceleration.Fyra typer av accelerations-/decelerationstidAccelerations-/decelerationstidsintervall:0.0~6500.0s
	DC-bromsning	DC-bromsfrekvens: 0.00Hz~maximum frekvens; Bromstid:0.0s~36.0s bromsverkan; Aktuellt värde: 0.0%~100.0%
	Inching-kontroll	Frekvensområde för inching: 0,00Hz~50,00Hz;Acceleration/deceleration av inching 0.0s~6500.0s
	Enkel PLC, flera steghastighetsmanövrering	Realisera 16-stegs hastighetsdrift som mest genom inbyggd PLC ellerkontrollterminal
	Inbyggd PID	Lätt att realisera processtyrning, styrsystem med sluten slinga
	Automatiskspänningsreglering	Håller automatiskt utspänningen konstant om nätspänningen ändras
	Överspänning, överström,stoppkontroll	Begränsa ström/spänning automatiskt under drift, förhindra frekventaavbrott orsakade av överström och överspänning
	Snabb strömbegränsandefunktion	Minskar överströmsfel, skyddar normal drift av omriktaren
	Vridmomentbegränsning ochstyrning	"Nawy"-tecknet begränsar vridmomentet underdrift, förhindrar frekventa överströmsutlösningar,closed-loop vektorläge kan realiseravridmomentsreglering
Föremål		Specifikationer
Individualiserade funktioner	Utmärkt prestanda	Förverkliga motorstyrningen med högpresterande strömvektorstyrning
	Arbete under omedelbart stopp	Kompensation för reducerad spänning genom återkoppling av belastningsenergi vid omedelbart avbrott, bibehåller kontinuerlig drift av frekvensomriktaren inom kort tid
	Snabb strömbegränsning	Undvik frekventa överströmsfel i frekvensomriktaren
	Kontroll av tidsinställning	Funktion för tidsstyrning: ställ in tidsintervall 0,0Min ~6500,0Min
	Strömbrytare för flera motorer	2 uppsättningar av motorparametrar realiserar omkopplingsstyrning av 2 motorer
	Bus för flera trådar	Stöd för två typer av spot field bus: R S -4 8 5 , C A N li n k
	Skydd mot överhettning	Valfritt multifunktionskort, analog ingång A13 kan ta emot ingång från motortemperaturgivare (PT100, PT1000)
	Multi-encoder	Stöd för olika encoders, t.ex. differentiering, öppen kollektor och roterande transformator
	Programmerbar av användare	Valfritt användarprogrammerbart kort genomför sekundär utveckling
	Kraftfull bakgrundsprogramvara	Stöd för parameterdrift och virtuell oscilloskopfunktion. Realiserar grafisk övervakning av frekvensomriktarens interna status med hjälp av virtuellt oscilloskop
Användning	Källa för kommandot	Given manöverpanel, given kontrollterminal, given seriell kommunikationsport. Växla på flera olika sätt
	Frekvenskälla	10 frekvenskällor: given siffra, given analog spänning, given analog ström, given puls, given seriell port. Växla på flera olika sätt
	Hjälpfrekvenskälla	10 extra frekvenskällor. Realisera trimning av hjälpfrekvenser och frekvenssyntes på ett flexibelt sätt
	Ingångsanslutningar	Standard:5 digitala ingångsterminaler, varav 1 terminal stöder höghastighets impulsingång vid 100 Hz2 analoga ingångsterminaler, där 1 stöder spänningsingång vid 0~10V.1 stöder spänningsstöd vid 0~10V eller stromminmatning vid 4~20mA Expansionsförmåga:5 digitala ingångsterminaler1 analog ingångsterminal stöder spänningsstöd vid 0~10V
	Utgångsterminaler	Standard:1 utgångsterminal för höghastighetspuls (öppen kollektor är valfri), stöd för fyrkantig signalutgång vid 0~100 kHz1 digitalutgångsterminal 1reläutgångsterminal1 analog utgångsterminal stöder strömingång vid 0~20mA eller spänningsstöd vid 0~10VExpansionsförmåga:1 digitalutgångsterminal 1reläutgångsterminal1 analog utgångsterminal stöder ströminmatning vid 0~20 mA eller spännings

Specifikation av högpresterande frekvensomriktare

Information om

		stöd vid 0~10V
Föremål		Specifikationer
Användning av display och tangentbord	LED-display	Parametrar för visning
	Tangentlåsning och val av funktion	Delvis eller fullständig låsning av tangenter, definiering av funktionsområde för vissa tangenter för att förhindra felaktig användning
	Skyddsfunktion	Kortslutningsdetektering av motorn vid elektrifiering, ingång/utgång standardfasskydd, överströmsskydd, överspänningsskydd, underspänningsskydd, överhettingsskydd, överbelastningsskydd
	Valfria tillbehör	LCD-manöverpanel, bromsenhet, multifunktionellt expansionskort, IO-expansionskort, RS485-kommunikationskort, CANlink-kommunikationskort, PG-kort för differentiell ingång, PG-kort för roterande transformator, PG-kort för OC-ingång
Driftmiljö	Använd plats	Inomhus utan direkt solljus, damm, korrosiv gas, brännbar gas, oljedimma, vattenånga, droppande vatten eller salthalt
	Höjd	< 1000 m
	Omgivningstemperatur	- 10 °C ~ + 40 °C (omgivningstemperatur vid 40 °C ~50 °C , vänligen nedgradera för användning
	Luftfuktighet	< 95%RH, inga kondensdroppar
	Vibration	< 5,9 m2/s (0,6 g)
	Lagringstemperatur	-20°C~+60°C

2.5 Utvändig ritning, dimensioner för monteringshål

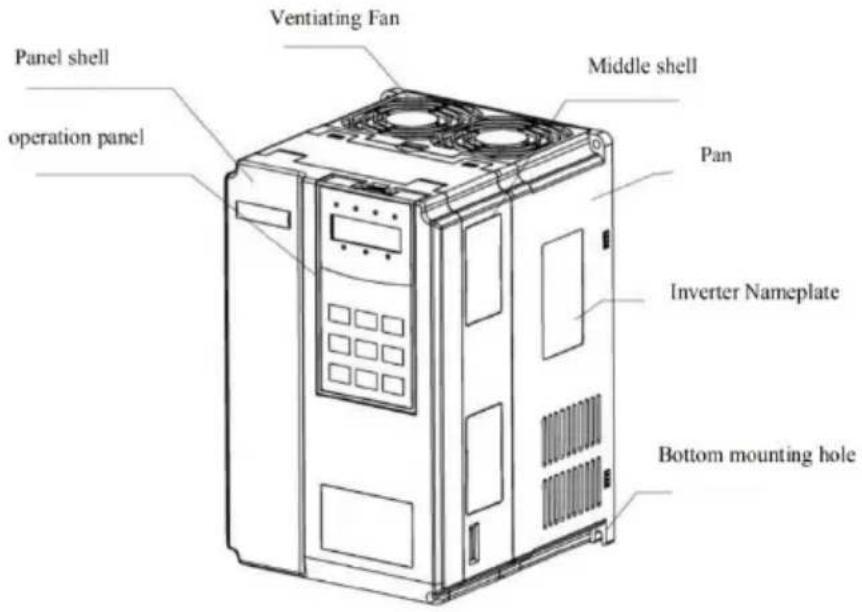

2.5.1 Utvändig ritning

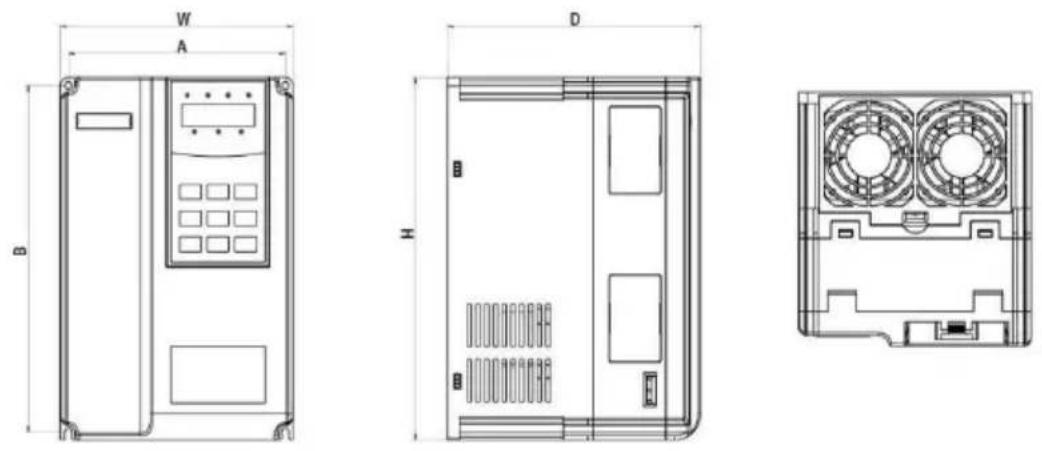

Figur 2-4 Schematiskt diagram över plastkonstruktionens yttermått och monteringsmätt

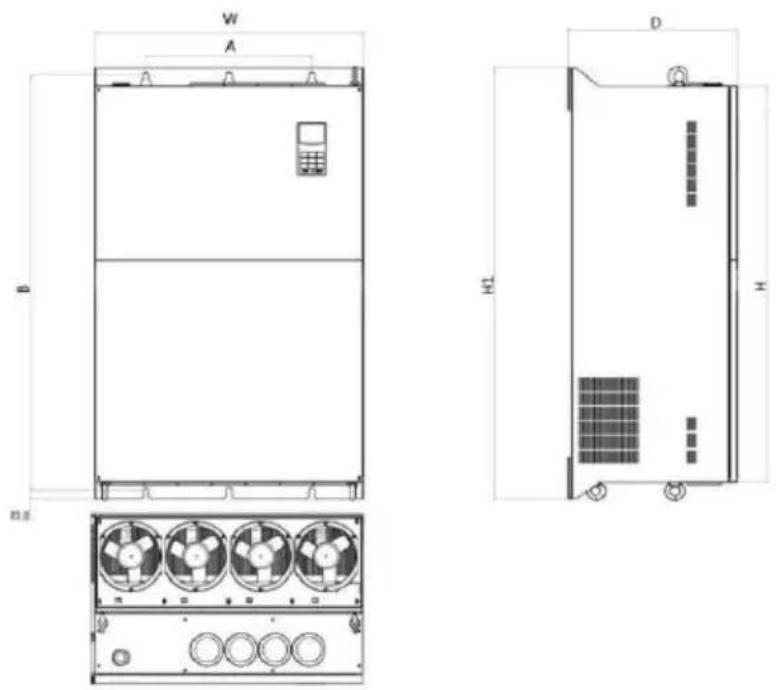

Figur 2-5 Schematiskt diagram över yttre mått och monteringsmått för metallplåtskonstruktionen

Modellernas höljeskonstruktioner är följande

Model1	Typ avhölje
Enfas 220V
0,4 kW ~2,2 kW	Plastkonstruktion
Trefas 220V
0,4 kW ~7,5 kW	Plastkonstruktion
11 kW~75 kW	Struktur av metallplåt
Trefas 380 V
0,75 kW~15 kW	Plastkonstruktion
18,5 kW~400 kW	Struktur av metallplåt

5.5.2 Utvändig ritning och mått på monteringshål (mm) för frekvensomriktare Figur 2-3

Utvändig ritning och mått på monteringshål

Modell av frekvensom riktare	Monteringshål (mm) Ytre dimension (mm)					Håldiame ter	Vikt (kg)
	A B H	W D
10061537	114	172	186	125	159	5.0	1.7
10061534
10061533
10061532	149	237	218	160	174	5.0	3.2
10061531
10061530
10061536	190	305	322	208	192	6.0	6.5
10061535

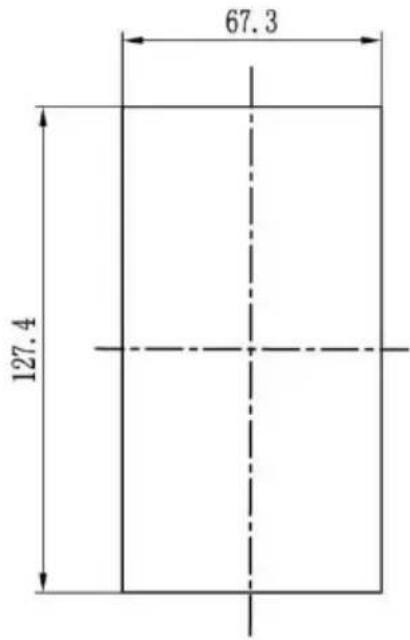

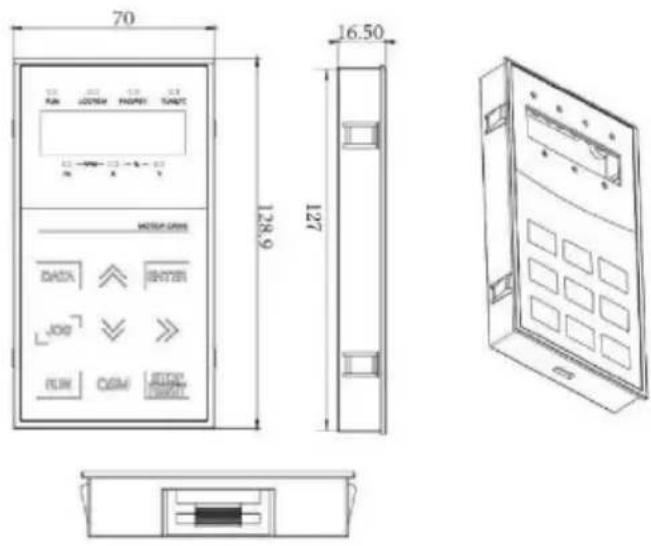

2.5.3 Displaypanelens yttre mått

Displaypanelens hålstorlek:

67.3 127.4

Figur 2-7 Hålstorlek för bildskärm

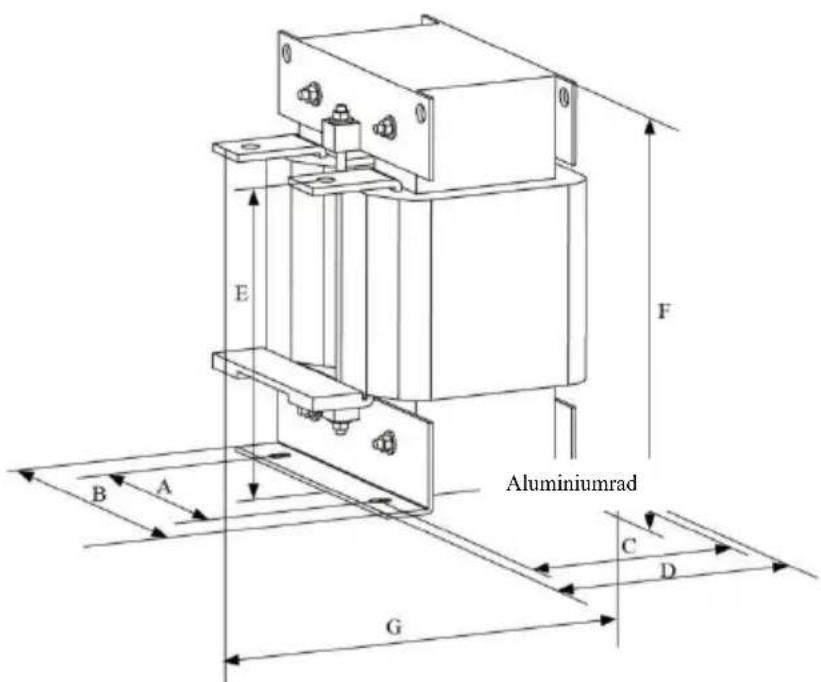

2.5.4 Måttritning av extern DC-reaktor

Notera: icke-standardiserade kan anpassas om särskilda krav föreligger

Installationssätt för extern DC-reaktor: vid installation av frekvensomriktare måste användarna ta bort kopparbygeln mellan ledningsterminalen P1 och (+) för huvudslinga och ansluta DC-reaktor mellan P1 och (+), var uppmärksam på polariteten på kablarna mellan reaktorterminalen och omvandlarterminalen P1, (+). Efter installation av DC-reaktor är kopparbygeln mellan P1 och (+) inte nödvändig.

2.6 Tillval tillbehör

Tabell 2-6 Tillbehör för frekvensomriktare

Benämning	Modell	Funktion	Anmärk ning
Extern bromsenhet	SNBU	18,5 kW och högre extern bromsenhet	75 kW och högre använder multi-parallellskoppling
Multifunktionellt expansionskort	IO-MINI-V03	Kan lägga till femsiffrig ingång och en analog spänningsingång. AI3 är en isolerad analog mängd som kan anslutas till PT100 och PT1000; en reläutgång, en figurutgång och en analog spänningsutgång med RS485 / CAN	Lämplig för modeller från 3,7 kW och uppåt
I/O-expansionskort	IO1	Kan lägga till tresiffrig ingång	Lämpligt för hela serien
MODBUS-kommunikationskort	RS485	Med isolerande RS-485-kommunikationskort	Lämpligt för hela serien
CANlink-kommunikations-expansionskort	CANLINK-V03	CANlink-kommunikations-adapterkort	Lämpligt för hela serien
Gränssnittskort för differentiell encoder	PG1	Interface-kort för differentiell rotationsencoder, anpassat för 5V strömkälla	Lämpligt för hela serien
Interface-kort för roterande transformator	PG2	Lämpligt för roterande encoder, drift-frekvens 10 kHz, DB9-gränssnitt	Lämpligt för hela serien
Gränssnittskort för encoder med öppen kollektor	PG3	Gränssnittskort för öppen kollektor encoder, med 1: 1 frekvensdelnings-utgång, anpassningsbar för 15 V strömkälla	Lämpligt för hela serien
LED-driftpanel	SNKE	Introducerad LED-display och tangentbord	Lämplig för SN-serien
Förlängningskabel	SNCAB	Introducerad förlängningskabel	Standardkonfiguration 3 meter

2.7 Rutinmässigt underhåll av frekvensomriktare

2.7.1 Rutinmässigt underhåll

Påverkan genom miljötemperatur, fuktighet, damm och vibrationer kommer att leda till åldrande av interna komponenter och möjliga fel, eller minska livslängden för frekvensomriktaren, så det är nödvändigt att utföra rutinmässigt och regelbundet underhåll.

1) Om onormal förändring av ljudet sker under motordrift
2) Om vibrationer uppstår under motordrift
3) Om någon ändring av installationsmiljön för frekvensomriktaren sker
4) Om kylfläkten för frekvensomriktaren fungerar normalt
5) Om överhettning av frekvensomriktaren uppstår

Specifikation av högpresterande frekvensomriktare inspektion:

Information om

1) Inspektera luftkanalen och rengör den regelbundet
2) Kontrollera om någon skruv har lossnat
3) Inspektera om det finns något ljusbågespår på kabelterminalen

2.7.3 Förvaring av frekvensomriktare

Efter inköp av frekvensomriktaren bör användare vara uppmärksamma på följande vid tillfällig och långvarig förvaring:

1. Lägg i förpackningslådan från vårt företag enligt originalförpackningen för förvaring.
2. Långvarig förvaring leder till att den elektrolytiska kondensatorn försämras. Säkerställ att apparaten är tillkopplad till elen och påslagen en gång under

minst 5 timmar inom 2 år, och en spänningsregulator bör användas för att gradvis öka ingångsspänningen till nominellt värde.

2.8 Garanti

Gratis underhåll gäller endast för frekvensomriktaren. Vid fel eller skada vid normal användning är vårt företag ansvarigt för underhåll i 18 månader (från det datum då maskinen lämnade fabriken och streckkoden på maskinen gäller). Om fler än 18 månader har gått debiteras en rimlig underhållsavgift. Under nedanstående förutsättningar kommer vissa underhållsavgifter att debiteras inom 18 månader: skador på enheten som orsakats av att bestämmelserna i manualen inte följts; skador som orsakats av brand, översvämning och onormal spänning etc; skador som orsakats av att frekvensomriktaren använts för onormala tillämpningar. Avgiften för relaterade tjänster kommer att beräknas enligt tillverkarens enhetliga standard. Om något annat avtalats, kommer detta avtal att gälla.

2.9 Guide för val av bromsdelar

Figur 2-7 är vägledande information. Användaren kan välja olika motständsvärde och effekt baserat på den faktiska situationen (men motständsvärdet bör inte vara lägre än det rekommenderade värdet i figuren, effekten kan vara stor). Valet av bromsmotstånd beror på motoreffekten i det faktiska tillämpningssystemet, och det är relaterat till systemets tröghet, retardationstid, potentiell energibelastning, så att användarna kan välja baserat på den faktiska situationen. Ju högre tröghetsmomentet i systemet är, desto kortare är retardationstid och bromsfrekvens, så bromsmotståndet bör välja stor effekt och litet motständsvärde.

2.9.1 Val av motständsvärde

Vid inbromsning förbrukas motorns återvunna energi nästan helt av bromsmotståndet. Formeln finns nedan: U*U/R=Pb

U----bromsspänning för stabil inbromsning (varierar med olika system, i allmänhet 700V för 380VAC) Pb----bromskraft

2.9.2 Val av bromsmotständseffekt

I teorin överensstämmer bromsmotständets effekt med bromskraften.

Nedgradering till 70% kan användas.

Formel: 0,7*Pr=Pb*D

Pr---- motständseffekt; D---- bromsfrekvens (andel i hela processen under regenerering) Lyft---- 20% \~30%

Figur 2-7 Urval av bromselement utifrån modell

Modell av frekvensomriktare	Rekommenderad effekt	Rekommenderat resistansvärde	Bromsenhet	Anmärkning
10061537	150 W	≥300Ω	Standard inbyggd	Inga särskilda instruktioner
10061534	150 W	≥220Ω
10061533	250W	≥200Ω
10061532	300 W	≥130Ω
10061531	400 W	≥90Ω
10061530	500 W	≥65Ω
10061536	800 W	≥43Ω
10061535	1000 W	≥32Ω

Kapitel 3 Mekanisk och elektrisk installation

3.1 Mekanisk installation

3.1.1 Installationsmiljö:

1) Omgivningstemperatur: Omgivningstemperaturen har stor inverkan på frekvensomriktarens livslängd, så frekvensomriktarens driftstemperatur får inte överstiga temperaturområdet (-10 °C \~ 50 °C).
2) Placera frekvensomriktaren på ytan av ett flamskyddat föremål och lämna tillräckligt med utrymme för värme- spridning runt. Stor värme produceras när frekvensomriktaren arbetar. Montera dessutom vertikalt på installationsstödet med skruv.
3) Installera på plats med låg vibrationsnivå. Vibrationen ska vara < 0,6G. Utsätt inte apparaten för slag eller stötar.
4) Undvik installation på platser med direkt solljus, fukt och droppande vatten m.m.
5) Undvik installation i omgivningar med korrosiva, brandfarliga och explosiva gaser i luften.
6) Undvik installation på platser med oljefläckar, damm och metalldamm.

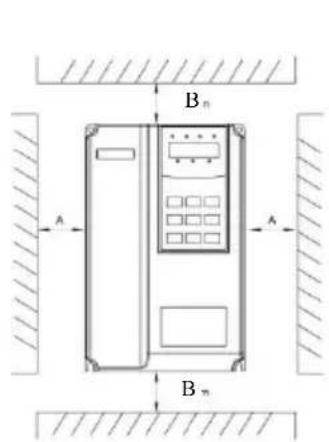

Ritning för installation av hölje

Ritning för installation, ovan och under
Figur 3-1 Installationsschema för frekvensomriktare

Installation i kaross: En dimension kan inte beaktas om frekvensomriktarens effekt är ≤22kW. A skall vara >50mm om frekvensomriktarens effekt är >22kW.

Installation, ovan och under: installera värmeisoleringsskivan enligt ritningen.

Effektklass	Installationsmått
	B	A
≤15kW ≥100mm		Inga krav
18,5 kW–30 kW	≥200 mm	≥50 mm
≥37 kW	≥300 mm	≥50 mm

3.1.2 Värmeavledning bör uppmärksammas vid mekanisk installation. Var uppmärksam på bälgen:

1) Installera frekvensomriktaren vertikalt så att värmen kan avledas uppåt, förhindra invertering. Om det finns flera frekvensomriktare i skåpet rekommenderas att de installeras bredvid varandra.

För de tillfällen som kräver topp- och botteninstallation, installera värmeisoleringsskivan enligt ritning 3–1.

2) Installationsutrymmet följer ritning 3-1 för att säkerställa värmeavledningsutrymme för frekvensomriktaren. Beakta värmeavledningssituationen för andra komponenter i skåpet.

3) Installationsfästet ska vara tillverkat av flamskyddat material.

4) Om metalldamm finns i omgivningen föreslås installation av värmeelementet utanför skåpet. Utrymmet för skåp med full tätning bör vara så stort som möjligt.

3.1.3 Demontering och montering av nedre täckplatta

En frekvensomriktare <18,5 kW har ett plasthölje. Demontering av den nedre täckplattan på plasthöljet beskrivs i figur 3-2, 3-3. Tryck ut den nedre täckplattans krok från insidan med hjälp av verktyget.

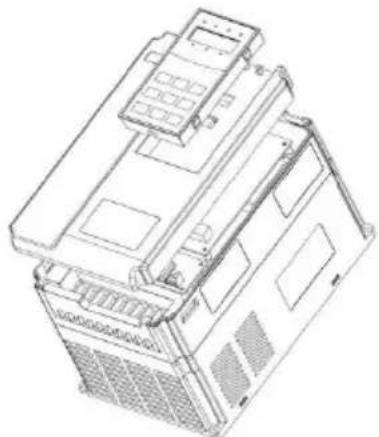

Figur 3-2 Demonteringsritning av den nedre täckplattan på plasthölje

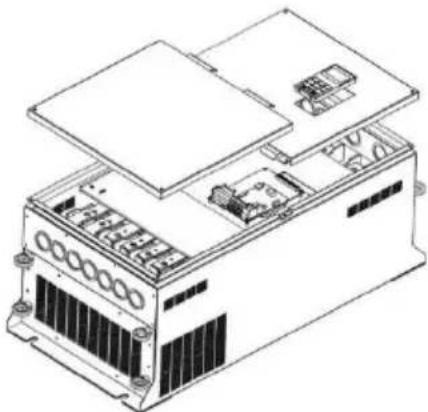

Figur 3-3 Demonteringsritning av den nedre täckplattan på metallplåtshölje

En frekvensomriktare >18,5 kW har ett hölje av metallplåt. Demonteringen av den nedre täckplattan på metallplåtshöljet beskrivs i figur 3-3. Skruva loss skruven på den nedre täckplattan direkt med ett verktyg.

Fara

Vid demontering av den nedre täckplåten, undvik att plåten faller ned och skadar enheten

3.2 Elektrisk installation

3.2.1 Vägledning för val av modell för perifera elektriska komponenter

Figur 3-1 Vägledning för modellval av elektriska periferikomponenter för frekvensomriktare

Modell av frekvensomriktare	(MCCB) A	Rekommende rad kontaktor A	Ledning för huvudslinga på ingångssidan mm^2	Ledning för huvudslinga på utgångssidan mm^2	Rekommenderad ledningsdragning för styrslinga mm^2
Trefas 380 V
10061537	10	10	2,5	2,5	1,0
10061534	16	10	2,5	2,5	1,0
10061533	16	10	2,5	2,5	1,0
10061532	25	16	4,0	4,0	1,0
10061531	32	25	4,0	4,0	1,0
10061530	40	32	4,0	4,0	1,0
10061536	63	40	4,0	4,0	1,0
10061535	63	40	6,0	6,0	1,0

3.2.2 Instruktioner för perifera elektriska komponenter

Figur 3-2 Instruktioner för perifera elektriska komponenter för frekvensomriktare

Delens namn	Installation Funktionsbeskrivning
Luftomkopplare	Framsidan av ingångskretsen	Brytande av strömmen vid eventuell överström i nedströmsutrustning
Kontaktor	På ingångssidan för luftomkopplare och omriktare	Påslagning/avstängning av strömmen till omriktaren. Undvik frekvent på- /avslagning av omriktaren via kontaktorn (< två gånger per minut) eller starta driften direkt
Reaktor för AC-ingång	På ingångssidan av omriktaren	Förbättring av effektfaktorn på ingångssidan, eliminering av högre övertoner på ingångssidan och förhindrande av skador på enheten som orsakas av distorsion av spänningsvågformen;eliminering av obalanserad ingångsström orsakad av obalans mellan strömfaser
EMC-ingångsfilter	På ingångssidan av omriktaren	Minskande av frekvensomriktarens externa ledningsförmåga och utstrålade störning; minskande av ledningsstörning från kraftänden till omriktaren, främjande av omriktarens förmåga att motverka störningar
DC-reaktor	DC-buss-sidan av omvandlaren	Förbättring av effektfaktorn på ingångssidan, öka effektiviteten och värmestabiliteten hos omvandlaren. Eliminering av påverkan av högre övertoner på ingångssidan av omriktaren, minskning av extern konduktion och utstrålad störning
Reaktor för AC-utgång	Mellan omriktarens utgångssida och motorn. Installera nära frekvensomriktare	Utgångssidan av omriktaren innehåller mycket högre övertoner. Om motorn är långt ifrån omriktaren finns det mycket distribuerad kapacitans i kretsen. Vissa övertoner kan skapa resonans i kretsen, vilket skadar motorns isolering och även motorn, skapar stor läckström och orsakar ett frekvent skydd av omriktaren. Om avståndet mellan omriktare och motor i allmänhet överstiger 50 m, rekommenderas det att en AC-utgångsreaktor installeras.

3.2.3 Kopplingssätt

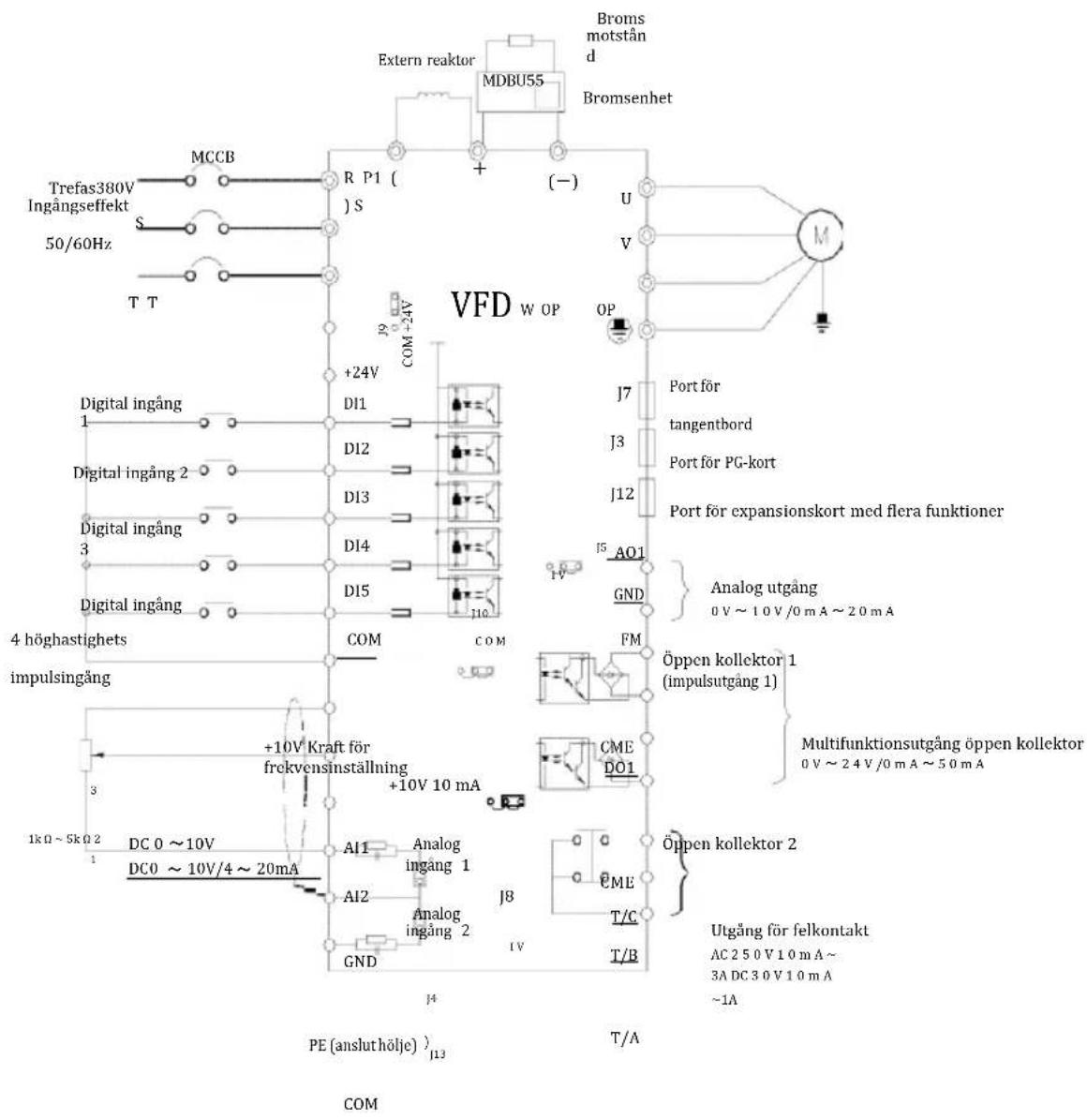

Kopplingsschema för frekvensomriktare:

Trefas380V Ingångseffekt 50/60Hz MCCB R P1 ( ) S T T VFD W OP COM -24V +24V DI1 DI2 DI3 DI4 DI5 4 höghastighets impulsingång DIGITAL INGÅNG 1 DIGITAL INGÅNG 2 DIGITAL INGÅNG 3 DIGITAL INGÅNG COM COM +10V Kraft för frekvensinställning +10V 10 mA 1kΩ ~ 5kΩ 2 DC 0 ~ 10V DC0 ~ 10V/4 ~ 20mA AI1 Analog INGÅNG 1 AI2 Analog INGÅNG 2 J8 J4 GND J7 J3 J12 IO1 GND FM Öppen kollektor 1 (IMPULSUTGÅNG 1) CME DO1 Öppen kollektor 2 CME T/C T/B PE (anslut hõlje) J13 COM U V OP Port för tangentbord Port för PG-kort Port för expansionskort med flera funktioner Analog utgång 0 V ~ 10 V /0 mA ~ 20 mA Multifunktionsutgång öppen kollektor 0 V ~ 2.4 V /0 mA ~ 50 mA Utgång för felkontakt AC 2 5 0 V 1 0 mA ~ 3A DC 3 0 V 1 0 mA ~1A

Figur 3-4 Kopplingsschema för frekvensomriktare

Försiktighetsåtgärder:

1) © avser huvudkretsens terminal, ○ avser styrkretsens terminal.
2) Bromsmotståndet måste väljas baserat på användarens krav, se mer information i riktlinjerna för val av modell för bromsmotstånd.

3.2.4 Huvudkretsterminaler och kabeldragning

1) Beskrivning av terminaler för huvudkrets för enfasig frekvensomriktare

Märkning av terminal	Benä mning	Beskrivning
L1, L2	Ingångsterminal för enfasig effekt	Kontaktpunkt för enfasig 220 V växelström
(+), (-)	Positiva/negativa terminaler för DC-buss	Ingångspunkt för DC-buss
(+), PB	Anslutningsterminal för bromsmotstånd	Anslutning av bromsmotstånd
U, V, W	Utgångsterminal för omriktare	Anslutning trefasmotor
PE ^ⓧ	Jordningsterminal	Jordningsterminal

2) Beskrivning av terminaler för huvudkrets för enfasig frekvensomriktare

Märkning av terminal	Benä mning	Beskrivning
R、S、T	Ingångsterminal för trefasig effekt	Anslutningspunkt för AC-ingång trefas-effekt
(+), (-)	Plus-/minusterminaler för DC-bus	Ingångspunkt för DC-bus och bromsenhet
(+), PB	Anslutningsterminal för bromsmotstånd	Anslutning av bromsmotstånd
P1, (+)	Anslutningsterminal för extern DC-reaktor	Anslutningspunkt för extern DC-reaktor
U, V, W	Utgångsterminal för omriktare	Anslutning trefasmotor
PE ^ⓧ	Jordningsterminal	Jordningsterminal

Försiktighetsåtgärder vid kabeldragning:

a) Ingångseffekt L1, L2 eller R, S, T:
b) Ledningarna på omriktarens ingångssida har inget krav på fasföljd. Försiktighetsåtgärder vid kabeldragning:

1: (+) (-) terminaler på DC-bussen: det finns en restspänning för DC-bussen (+) (-) omedelbart efter frånkoppling. Vänta tills efter att CHARGE-lampan slocknat och bekräfta att spänningen är <36V, annars finns det risk för elektrisk stöt.

2: Vid val av extern bromskomponent, undvik omvänd anslutning av (+) (-) polaritet, annars kommer det att leda till skador på frekvensomriktaren och till och med brand.
3: Kabellängden för bromsenheten får inte överstiga 10 m. För parallellkoppling bör partvinnad eller tätad dubbelkabel användas. Anslut inte bromsmotståndet direkt till DC-bussen, eftersom det annars leder till skador på frekvensomriktaren och till och med brand.

c) Anslutningsterminal (+), PB för bromsmotständ:

Bekräfta att modellen har inbyggd bromsenhet och att anslutningsterminalen för bromsmotståndet är godkänd. Valet av modellen för bromsmotstånd ska motsvara rekommenderat värde och kabelavståndet bör vara

d) Anslutningsterminal P1, (+) för extern DC-reaktor

För frekvensomriktare över 220V37KW och 380V75kW måste anslutningsbandet mellan P1 och (+) terminalerna tas bort när DC-reaktorn installeras externt, och DC-reaktorn anslutas mellan två terminaler.

e) U, V, W på frekvensomriktarens utgångssida: kondensator eller överspännningsskydd får inte anslutas till frekvensomriktarens utgångssida, eftersom det i så fall kommer att leda till frekvent skydd och till och med skada på omriktaren. Om motorkabeln är för lång kommer elektrisk resonans lätt att uppstå på grund av påverkan av distribuerad kapacitans, vilket skadar motorisoleringen eller ger stor läckström och frekvent skydd av omriktaren. Om motorkabeln är >100 m måste en AC-ingångsreaktor installeras.

f) Jordningsterminal PE

För olika modeller kan märkningen av jordningsterminalen vara olika, men innebörden är densamma. I ovanstående beskrivningar betyder ⏚ att märkningen för jordning är PE eller ⏚.

Tillförlitlig jordning av jordningsterminalen måste säkerställas, och jordningskabelns resistansvärde bör vara <0,1Ω, annars kan det leda till onormal drift och till och med skador på enheten. Använd inte jordningsterminalen PE eller ⏚ och N-terminalen på nollledning för kraft gemensamt.

3.2.5 Kontrollterminal och kabeldragning

1) Layoutdiagrammet för terminalerna på styrkretsen ser ut som följer:

(Observera: det finns ingen kortslutningsledare mellan CME och COM, OP och +24V på frekvensomriktaren. Användare väljer kabeldragning för CME respektive OP genom J10 och J9)

+10V	AI1	AI2	DI1	DI2	DI3	DI4	DI5	COM
GND	GND	AO1	CME	COM	DO1	FM	+24V	OP	T/A	T/B	T/C

Figur 3-5 Layoutdiagram för terminaler på styrkretsen

Typ	Terminalsymbol	Terminalnamn	Funktions beskrivning
Effekt	+10V-GND	Anslut + 10V effekt externt	Tillför +10V extern spänning, max. utgångsström: 10mA Används ofta som driftsström för extern potentiometer, potentiometerns resistansvärdesområde: 1kΩ~5kΩ
	+24V-COM	Anslut + 24V effekt externt	Erbjuder +24 V extern effekt, kan användas som arbetsström för digital in-/utgångsterminal och strömförsörjning för extern sensor Max. utgångsström: 200mA
	OP	Ingångsterminal för extern strömförsörjning	Anslut +24V eller COM via bygeln J9 på kontrollpanelen. Om en extern signal används för att driva DI1~DI5 måste OP anslutas till extern strömförsörjning och J9-bygeln dras ur
Analog ingång	AI1-GND	Terminal för analog ingång 1	1. Område för ingångsspänning: DC 0V~10V2. Ingångsimpedans: 22kΩ

Specifikation av högpresterande frekvensomriktare
Mekanisk och elektrisk installation

	AI2-GND	Terminal för analog ingång 2	1. Ingångsområde: DC 0V~10V/4mA~20mA, beroende på J8-bygel på kontrollpanelen2. Ingångsimpedans: 22kΩ för spänningsingång, 500Ω för strömingång
Typ	Terminalsymbol	Terminalnamn	Funktions beskrivning
Digitalingång	DI1- OP	Digital ingång 1	1. Optisk kopplingsisolering, kompatibel med bipolär ingång2. Ingångsimpedans: 2,4 kΩ3. Spänningsområde för nivåingång: 9V~30V
	DI2- OP	Digital ingång 2
	DI3- OP	Digital ingång 3
	DI4- OP	Digital ingång 4
	DI5- OP	Höghastighetsimpuls-ingångsterminal	Förutom funktionerna i DI1~DI4 kan den vara enhöghastighets-impulsingångskanal. Max. ingångsfrekvens: 100 kHz
Analogutgång	AO1-GND	Analog utgång 1	Bygel J5 på kontrollpanelen bestämmer spänning eller strömutgång. Utgångsspänningsområde: 0V~10VUtgångsströmområde: 0mA~20mA
Digitalutgång	DO1-CME	Digital utgång 1	Isolering av optisk koppling, bipolär Open-Collector-utgångUtgångsspänningsområde: 0V~24V; utgångsströmområde: 0mA~50mA Varning: digital utgång CME och digital ingång COM är internt isolerade, men kortslutning av CME och COM realiseras genom J10-bygeln på kontrollpanelen (DO1 är en +24V-drivenhet som standard). Om DO1 behöver drivas med extern ström, dra ut bygeln J10
	FM- CME	höghastighets- impulsutgång	Begränsas genom funktionskod F5-00 "val av utmatningssätt för FM-terminal"Som höghastighets impulsutgång är max. frekvens 100 kHzSom open-collector-utgång är det samma som DO1-specifikationen
Reläutgång	T/A-T/B	Normalt sluten terminal	Driftförmåga för kontakt:AC250V, 3A, COSø=0,4DC 30V, 1A
	T/A-T/C	Normalt öppen terminal

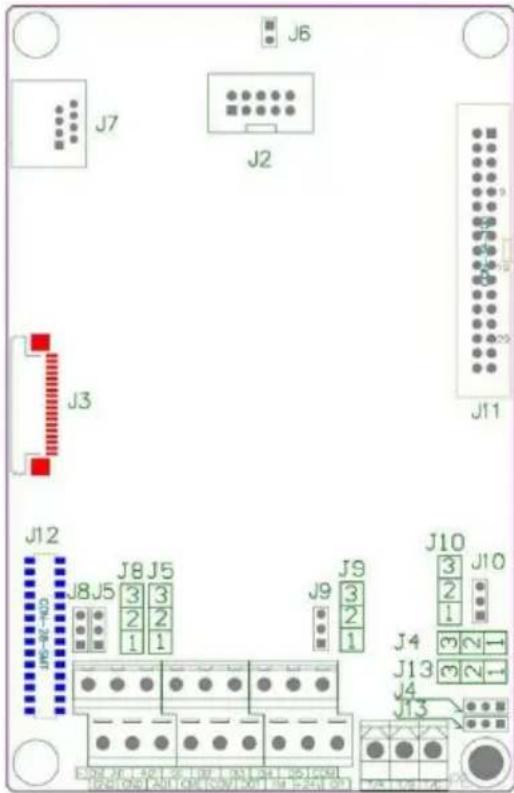

3) Funktionsbeskrivning av byglar och hjälpterminaler

J6 J7 J2 J3 J11 J12 J8J5 3 3 J9 3 J10 3 J10 J4 3 J13 3 J4 J13 J8J5 3 3 J9 3 J10 3 J10 J8J5 3 3 J9 3 J10 3 J10 J8J5 3 3 J9 3 J10 3 J10 J8J5 3 3 J9 3 J10 3 J10 J8J5 3 3 J9 3 J10 3 J10 J8J5 3.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 J8J5 3.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5

Figur 3-6 Placeringsschema för byglar och hjälpterminaler

Figur 3-4 Funktionsbeskrivning av byglar och hjälpterminaler för frekvensomriktare

Märkning av bygel		Benä mning	Beskrivning
Iijälpter minal	J12	Port för expansionskort med flera funktioner	28-kärnig terminal, anslutning med optionskort (I/O-expansionskort, PLC-kort, olika buss-kort etc.)
	J3	Port för PG-kort	Val: OC, differentiering, roterande transformator, etc.
	J7	Port för externt tangentbord	Externt tangentbord
Bygel	J4	Välj bygel för att ansluta PE och GND	Välj om PE ska anslutas till GND. Vid störningar, anslut PE till GND för att förbättra störningsskyddet. Standard anslutning. (Som visas i figur 3-6 är kortslutning av 1-2 anslutning mellan PE och GND, kortslutning av 2-3 är ingen anslutning mellan PE och GND)
	J13	Välj bygel för att ansluta PE och COM	Välj om PE ska anslutas till COM. I fall med störningar förekommer, anslut PE till COM för att förbättra skyddet mot störningar. Anslutning som standard. (Som visas i figur 3-6 är kortslutning av 1-2 anslutningen mellan PE och COM, kortslutning av 2-3 är ingen anslutning mellan PE och COM)
	J10	Välj bygel för att ansluta CME och COM	Välj om CME ska anslutas till COM. Ingen anslutning är standard. (Som visas i figur 3-6 är kortslutning av 1-2 anslutningen mellan CME och COM, kortslutning av 2-3 är ingen anslutning mellan CME och COM)
	J5	AO1 val av analog utgång	Bestäm den analoga utgångsterminalen AO1 ska vara en spännings- eller strömutgång. Spänningsutgång är standardinställningen. (Som visas i figur 3-6 är kortslutning av 1-2 spänningsutgång, kortslutning av 2-3 är strömutgång)Utgångsspänningsområde: 0V-10VUtgångsströmområde: 0mA -20mA
	J8	AI2 val av analog ingång	Bestäm ingångstyp för analog ingångsterminal AO1: spänning eller ström. Spänningsingång som standard. (Som visas i figur 3-6 är kortslutning av 1-2 spänningsingång, kortslutning av 2-3 är strömingång)Område för ingångsspänning: DC 0V-10VOmråde för ingångsström: 0mA -20mA
	J9	Val av anslutning för OP-terminal	OP-terminalen ansluts till +24V eller COM via bygel J9. +24V- anslutning som standard. (Som visas i figur 3-6 är kortslutning av 1-2 OP och +24V-anslutning, kortslutning av 2-3 är OP och COM- anslutning)Om en extern signal används för att driva DI1~DI5 måste OP anslutas till extern strömförsörjning, och J9-bygeln måste dras ut

4) Kopplingsbeskrivning för kontrollterminaler

a) Analog ingångsterminal:

Eftersom den analoga spänningssignalen är svag och lätt påverkas av yttre störningar används ofta skärmkabel och en så kort kabellängd som möjligt, som inte bör överstiga 20 m enligt figur 3-7. Om en viss analog signal störs allvarligt bör den sida där den analoga signalen kommer ifrån förses med en filterkondensator eller ferritkärna enligt figur 3-7.

Mindre än 20 meter

VFD

$$ + 1 0 \mathrm{V} $$

Potentiometer AI1

GND

PE

Figur 3-7 Kopplingsschema för analog ingångsterminal

korsa eller vrid 2\~3 varv i samma riktning

VFD

AI1

C

Extern analog källa 0,022uF、50V

GND

Ferritkärna

Figur 3-8 Kopplingsschema för behandling av analog ingångsterminal

b) Digital ingångsterminal: kopplingsmetod för DI-terminal

Skärmkabel används ofta och en så kort kabellängd möjligt, som inte bör överstiga 20 m. Om aktiv drivning används bör nödvändiga utjämningsåtgärder vidtas för överhörning av kraft. Det rekommenderas att använda kontaktor som styrsätt.

Kabelkopplingssätt av läck-typ

+24V +24V

OP

3.3k

NPN

DI5

3.3k

0V COM

Extern styrenhet

Kontrollpanel för frekvensomriktare

Figur 3-9 Kopplingssätt för läck-typ

Detta är den vanligaste kabeldragningen. Om en extern strömförsörjning används, dra ut bygeln J9 mellan +24V och OP, anslut den externa strömförsörjningens pluspol till OP och den externa strömförsörjningens minuspol till CME.

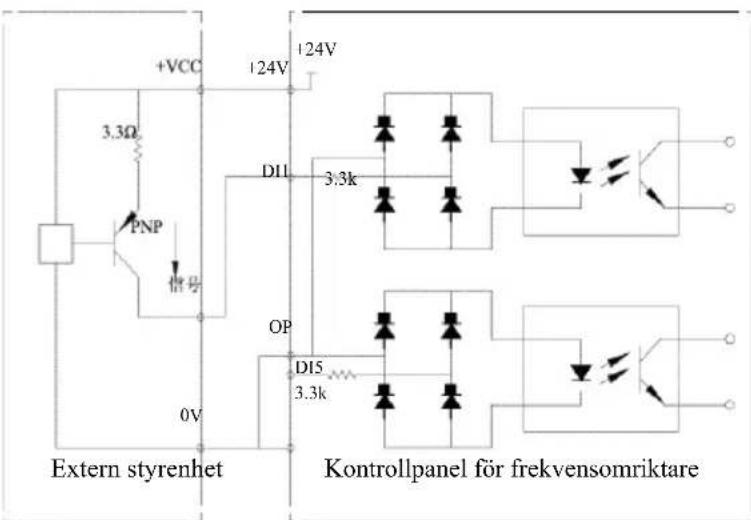

Kopplingssätt av källtyp

+VCC 124V 124V 3.3Ω PNP 信号 DI1 3.3k OP DI5 3.3k 0V Extern styrenhet Kontrollpanel för frekvensomriktare

Figur 3-10 Kopplingssätt av källtyp

Denna typ av koppling kräver att OP hoppar till COM med bygel J9, anslut +24V till den gemensamma porten på den externa styrenheten. Om extern strömförsörjning används, anslut den externa strömförsörjningens minuspol till OP.

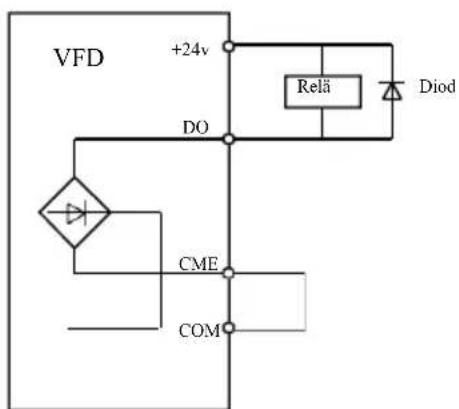

c) DO digital utgångsterminal: om den digitala utgångsterminalen behöver driva ett relä bör en absorberande diod installeras på båda sidor av reläspolen, annars kan DC 24V-effekten skadas.

Varning: Installera absorberdioden med rätt polaritet enligt figur 3-11. I annat fall kommer utmatning från den digitala utgångsterminalen att omedelbart skada DC 24V-strömförsörjningen.

Figur 3-11 Kopplingsschema för digital utgångsterminal

Kapitel 4 Användning och display

4.1 Gränssnittsintroduktioner av drift och display

Manöverpanelen kan ändra frekvensomriktarens funktionsparametrar, övervaka frekvensomriktarens driftstatus, styra frekvensomriktarens drift (start, stopp) etc. Exteriör och funktionsområde visas enligt nedan:

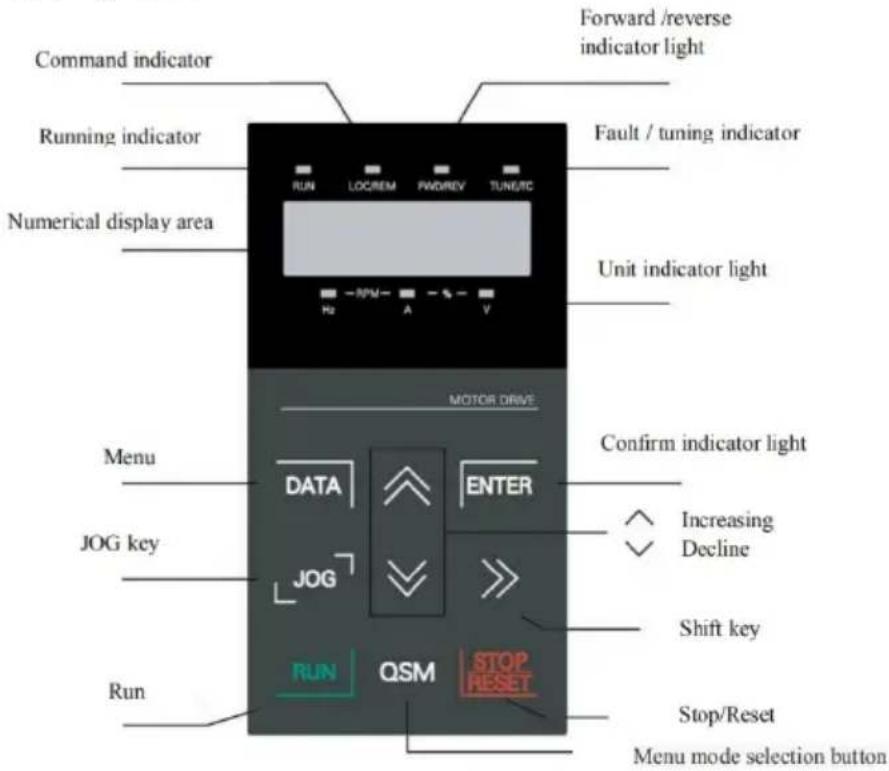

Command indicator Running indicator Numerical display area RUN LOCREM PW/REV TUNG/RC Forward /reverse indicator light Fault / tuning indicator Unit indicator light H0 A V MOTOR DRIVE Menu JOG key Run DATA ENTER JOG RUN QSM STOP RESET Confirm indicator light Increasing Decline Shift key Stop/Reset Menu mode selection button

Figur 4-1 Schematiskt diagram över manöverpanelen

1) Instruktioner för funktionsindikatorlampa:

RUN: När lampan är släckt betyder det att omriktaren är i stoppläge. När lampan lyser starkt betyder det att omriktaren är i driftläge.

LOCAL / REMOTE: Lampan visar tangentbordsdrift, terminaldrift och fjärrdrift (kommunikationskontroll). När lampan är släckt betyder det att tangentbordsdrift-kontroll är aktiverat. Om lampan lyser starkt betyder det att terminaldrift-kontroll är aktiverat. Om lampan blinkar betyder det att fjärrkontroll är aktiverat.

FWD / REV: Lampa för reversering, när lampan lyser starkt betyder det att den är i normalt driftläge.

TUNE / TC: Tune / Torque Control / Fellampa, starkt lysande lampa betyder att den är i Torque Control-läge. Långsamt blinkande ljus betyder att den är i inställningsläge. Snabbt blinkande ljus betyder att fel finns.

2) Indikatorlampa för enhet:

Hz: frekvensenhet A: strömenhet V:

spänningsenhet RMP (Hz+A) Rotationshastighetsenhet %

(A+V) Procentuell andel

3) Digital display:

5-bit LED-display visar frekvensinställning, utmatningsfrekvens, olika typer av övervakningsdata och varningskod etc.

4) Instruktioner för tangentbordsknapp

Tabell 4-1 Tangentbordsfunktion

Tangent	Benämning	Funktion
DATA	Programmeringstangent	Gå till eller lämna menyn för första nivå
ENTER	Enter-tangent	Gå in i menyn steg för steg, ställ in parametrar och bekräfta dem
[0058]	Tangent för ökning	Ökning av data eller funktionskod
[X203]	Tangent för minskning	Minskning av data eller funktionskod
[27AX]	Skift-tangent	I gränssnittet för stoppdisplay och kördisplay kan du växla mellan displayparametrar; när du ändrar parametrar kan du ändra parametrarna.
RUN	Drifttangent	Används för att köra operationen i tangentbordsläge.
STOPP/REST	Stopp / Reset	Vid drift kan denna knapp användas för att stoppa operationen; Vid fellarm kan den användas för att återställa de tangentfunktioner som begränsar funktionskoden P7-02
QSM	Knapp för val av menyläge	Funktionsomriktare baserad på PP-03
JOG	Jog-tangent	Funktionsomkopplare baserad på P7-01, definierad som styrningskälla eller snabbt växlande av riktning

4.2 Metoder för visning och ändring av funktionskod

Frekvensomriktarens kontrollpanel har en menystruktur med tre nivåer för parameterinställningar och andra funktioner. Menyn på tre nivåer består av: funktionsparametergrupp (första nivån)→funktionskod (andra nivån)→inställning av funktionskod (andra nivån). Det operativa flödet visas i figur 4-2.


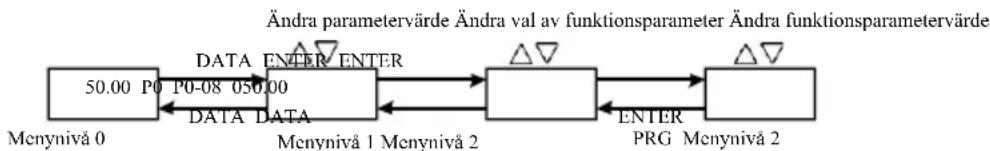

Figur 4-2 Flödesschema för menyer i tre nivåer

Instruktioner: När du använder menyn på andra nivån, tryck på DATA-knappen eller ENTER-knappen för att återgå till menyn på andra nivån. Skillnaden är följande: tryck på ENTER för att spara den inställda parametern och återgå till menynivå 2, och sedan automatiskt växla till nästa funktionskod; tryck på SET-knappen för att direkt återgå till menynivå 2 utan att spara parametrarna, och återgå till den aktuella funktionskoden.

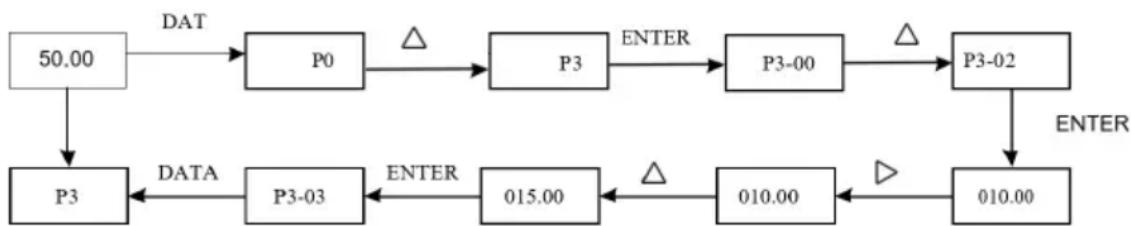

Exempel: funktionskoden P3-02 är inställd på att ändras från 10,00 Hz till 15,00 Hz. (Fetstilt text visar blinkande siffror)

Om det inte finns något blinkande för parametrar under status för menynivå 2, kan funktionskoden inte modifieras, och de möjliga orsakerna är nedan:

1) Funktionskoden är en parameter som inte kan ändras, t.ex. den faktiska detekteringsparametern och driftregistreringsparametern.
2) Funktionskoden kan inte ändras under körning, och den kan endast ändras efter stopp.

4.3 Visningsläge för parametrar

Parametervisningsläget är främst avsett för användare som vill visa funktionsparametrar med olika spridningsmönster baserat på det faktiska behovet, och det finns tre parametervisningslägen.

Benämning	Beskrivning
Funktionsparameterläge	Visa funktionsparametrar för frekvensomriktaren i ordning, inklusive funktionsparameter P0 ~PF, A0 ~AF, U0 ~UF
Användardefinierat parameterläge	Användardefinierade funktionsparametrar (definiera högst 32 parametrar), användare kan bekräfta funktionsparametrar som ska visas via PE-gruppen
Användarmodifierat parameterläge	Funktionsparametrar överensstämmer inte med faktorns standard

Relaterade funktionsparametrar är PP-02 och PP-03 enligt nedan:

PP-02	Egenskaper förfunktionsparameter		Fabriksinställning	11
	Inställningsområde	Enhet	Val av gruppvisning U
		0	Ingen visning
		1 Visning
		Decimal plats	Val av visning från grupp A
		0	Ingen visning
		1 Visning
PP-03	Val av visning fördefinierat parameterläge		Fabriksinställning	00
	Inställningsområde	Enhet	Val av uppvisning av användardefinierade parametrar
		0 Ingen visning
		1	Visning
		Decimal plats	Användarmodifierat val av parametervisning
		0 Ingen visning
		1	Visning

Om det valda parametervisningsläget (PP-03) visas, kan olika parametervisningslägen växlas med QSM-tangenten.

Displaykoden för varje parameters visningsläge är som följer:

Läge för visning av parametrar	Visning
Funktionsparameterläge	-6ASE
Användardefinierat parameterläge	-119Fr
Användarmodifierat parameterläge	--[- - -

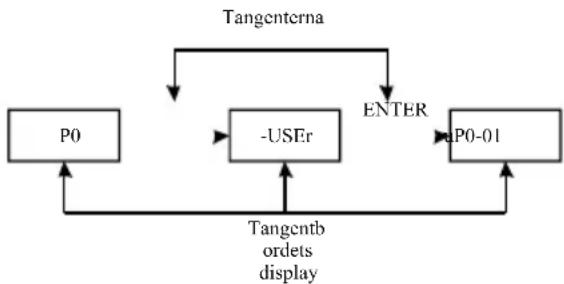

Omkopplingsläget är som följer:

Det aktuella sättet för funktionsparametrar, växla till anpassade parametrar

4.4 Användaranpassade parametrar

Syftet med att skapa en användardefinierad meny är främst att underlätta för användarna att visa och ändra ofta använda funktionsparametrar. Parametrarna för den anpassade menyn visas i form av "uP3-02". Funktionen för parameter P3-02 i den anpassade menyn är för att ändra parametrarna och ändra parametrarna för effekten av motsvarande programmering i allmänt skick är densamma.

Den användaranpassade menyns funktionsparametrar från PE-gruppen, av PE-gruppen för val av funktionsparametrar, inställd på P0-00 är inte vald Välj, kan ställas in på 30; om menyn visar "NULL", vilket innebär att användaren anpassar menyn.

När den första användaren använder den anpassade menyn har de 16 vanligt använda parametrarna lagts in, för att underlätta följande inställningar för användaren:

P0-01: kontrolläge P0-02: val av kommandokälla

P0-03: val av källa för dominerande frekvens P0-07: val av frekvenskälla P0-

08: förinställd frekvens P0-17: accelerationstid

P0-18: retardationstid P3-00: Inställning av V/F-kurva

P3-01: Förstärkning av vridmoment P4-00:DI1 val av terminalfunktion

P4-01: Val av DI2 terminalfunktion P4-02: Val av DI3 terminalfunktion P5-

04: Val av DO1-utgång P5-07: Val av AO1-utgång

P6-00: startläge P6-10: stoppläge

Användare kan anpassa enligt sina egna specifika

behov för att användaren ska kunna redigera.

4.5 Metod för visning av statusparameter

Under avbrott eller drifttillständ, Genom tangenten shift" ▷ "kan en mängd olika statusparametrar visas, respektive. Genom funktionskoden P7-03 (körparametrar 1), P7-04 (driftparametrar (2), P7-05 (parametrar) driftstopp med binär siffra väljer om du vill visa parametrarna.

I stoppläge kan totalt 16 parametrar väljas för visning av stopptillständ respektive: inställd frekvens, bussens elektriska tryck, DI-ingångstillständ, DO-utgångstillständ, den analoga ingångsspänningen AI1, den analoga ingångsspänningen AI2, den analoga ingångsspänningen AI3, det aktuella räknevärdet, det aktuella längdvärdet, PLC-driftsteg, lasthastighetsvisning, PID-inställning, PULSE-ingång PULSE-frekvens och tre reservparametrar, switch-ingångssekvenser visar de valda parametrarna. Växling av ingångssekvenser visar de valda parametrarna.

I driftläge visas driftläget för de fem parametrarna: driftfrekvens, inställd frekvens, samlingsskenes-pänning, utgångsspänning, utgångsström för standardvisning, andra visningsparametrar: uteffekt, utgångsmoment, DI-ingångstillstånd, DO-utgångstillstånd, analog ingångspänning AI1, analog ingångsspänning AI2, analog ingångsspänning AI3, faktiskt räknevärde, faktiskt längdvärde, linjär hastighet, PID, PID-feedback visas av funktionskoden P7-03, P7-04 bitvis (omvandlat till binärt) val, valda parametrar visas genom växling av ingångssekvenser.

Inverter återgår till el, visningsparametern är standard för växelriktaren ström förlorad före valet av

parametrar.

4.6 Lösenordsinställningar

Frekvensomriktaren ger användaren lösenordsskyddsfunktion, när PP - 00 är inställd på noll, är användarens lösenord, avsluta funktionskodsredigerare tillstånd lösenordsskydd är effektiv, återigen, tryck på DATA, kommer att visa "-- -- -- -- --", input användarlösenord måste vara korrekt, kan gå in i vanlig meny, annars kan inte gå in.

Om du vill avbryta lösenordsskyddsfunktionen är det bara genom lösenordet för att ange, och PP - 00 till 0.

4.7 Automatisk inställning av motorparametrar

Välj vektorstyrningsdriftläge, framför frekvensomriktarens drift, måste vara korrekta inmatade motortypskyltsparametrar, denna frekvensomriktare på grundval av standard-motor-märkskyltsparametrar matchande parametrar; Vektorstyrningsmetod för motorparametrar beroende är mycket stark, för att få bra kontrollprestanda, måste laddas med maskinens korrekta parametrar.

Motorparametrarnas automatiska inställningssteg är följande

Första kommandokällan (P0-02) väljs för manöverpanelens kommandokanal. Klicka sedan på motorparametrarna under den faktiska parameterinmatningen (enligt det aktuella motorvalet):

Motor urval	parameter
Motor 1	P1-00: val av motortyp P1-01: motorns märkeffekt P1-02: motorns märkspänning P1-03: motorns märkström P1-04: motorns märkfrekvens P1-05: motorns märkhastighet
Motor 2	A2-00: Motortyper att välja A2-01: Motorns märkeffekt A2-02: Motorns märkspänning A2-03: Motorns märkström A2-04: A2-05: Motorns märkfrekvens Motorns märkhastighet

Om motorn kan vara helt avlastad, och sedan P1-37 (motor 2 A2 \ till 37) välj 2 (asynkron maskin fullständig inställning), och tryck sedan på RUN-tangenten på tangentbordspanelen, omriktaren kommer automatiskt att beräkna motorn för följande parametrar:

Motor urval	parameter
Motor 1	P1-06: synkronmaskinens statorresistans P1-07: synkronmaskinens D-axelinduktans P1-08: synkronmaskinens Q-axelinduktans P1-09: asynkronmotorns ömsesidiga induktans P1-10: asynkronmotorns tomgångsström
Motor 2	A2-06: synkronmaskinens statorresistans A2-07: synkronmaskinens D-axelinduktans A2-08: induktans synkron Q-axel A1-09: ömsesidig induktans för asynkronmotorn A1-10: asynkronmotorns tomgångsström

Motorparametrarna ställs in automatiskt.

Om motorn och lasten inte kan tas bort fullständigt, väljer du 1 (asynkronmaskin, statisk inställning) på P1-37 (motor 2 A2-37) och tryck sedan på RUN-tangenten på tangentbordspanelen

Kapitel 5 Tabell över funktionsparametrar

PP-00 är inställt på ett värde som inte är noll, vilket innebär att lösenordet för parameterskydd ställs in. I läget för funktionell parameter och användarmodifierad parameter kan parametermenyn endast nås efter att rätt lösenord har angetts. För att avbryta lösenordet måste PP-00 ställas in som 0.

Parametermenyn i läget för användarmodifierad parameter är inte skyddad med lösenord. P-gruppen och A-gruppen är grundläggande funktionsparametrar, U-gruppen är övervakningsparameter. Symbolerna i funktionstabellen är följande:

"☆": Det indikerar att det inställda värdet för parametern kan ändras under stopp- och körstatus för frekvensomvandlare;
"★": Det indikerar att det inställda värdet för parametern inte kan ändras under driftstatus för frekvensomvandlaren;
"●": Det indikerar att värdet på denna parameter är det faktiskt uppmätta värdet och kan inte ändras; "*": Det indikerar att parametern är "fabriksinställning" och endast kan ställas in av tillverkaren, och

användare är förbjudna att arbeta;

Tabell över grundläggande funktionsparametrar

Kod	Benä mning	Inställningsområde	Standard	Förändring
P0 grundläggande funktionsgrupp
P0-00	G / P Typ av display	1: Typ G (belastningsmodell med konstant vridmoment) 2: Typ P (belastningsmodell med fläkt och pump)	Beror på maskintyp	●
P0-01	^1 :a motorstyrningsläge	0: Ingen vektorstyrning av hastighetssensor (SVC) 1: Vektorstyrning av hastighetssensor (FVC)2: V / F kontroll	0	★
P0-02	Val av kommandokälla	0: Manöverpanelens CMD-kanal (LED släckt) 1: Terminalens CMD-kanal (LED tänd)2: Cmd-kanal (LED blinkar)	0	☆
P0-03	Val av huvudfrekvenskälla X	0: Digital inställning (förinställd frekvens P0-08, UP / DOWN kan ändras, minne efter strömavbrott)1: Digital inställning (förinställd frekvens P0-08, UP / DOWN kan ändras, inget minne efter strömavbrott)2: AI13: AI24: AI35: Pulsinställning (DI5)6: Kommando för flera steg7: Enkel PLC8: PID9: Kommunikation ges	0	★
P0-04	Hjälpfrekvenskälla Y urval	Samma som P0-03 (Huvudfrekvenskälla X urval)	0	★
P0-05	Extra överlagrad frekvenskälla Y-område urval	0 : Relativ till maximal frekvens 1 : Relativ till frekvenskälla X	0	☆
Specifikation av högpresterande frekvensomriktare			Tabell över
P0-06	Hjälpmedel överlagrad	0%~150%	100%	☆
	frekvens källa Y val av intervall
Kod Benä		Inställningsområde Standard		Förändring
	mning
P0-07	Val av överlagrad frekvenskälla	Bits: Val av frekvenskälla 0:Huvudfrekvenskälla X1: Resultat av huvud- och hjälpdrift(Driftförhållandet beror på decimal) 2:Omkoppling av huvudfrekvenskälla Xoch hjälpfrekvenskälla Y3: Huvudfrekvenskälla X,resultatomkopplare för huvud- ochhjälpdrift4: Hjälpfrekvenskälla Y, huvud- ochhjälpdrift resultatomkopplareDecimal: driftförhållande för huvud-och hjälpfrekvenskälla0: Huvud + extra1: Huvud- extra 2:Max. av de två3: Min. av de två	00	☆
P0-08	Förinställd frekvens	0.00Hz~maximalfrekvens (P0-10)	50,00 Hz	☆
P0-09	Körriktning	0 : Samma riktning1 : Motsatt riktning	0	☆
P0-10	Maximal frekvens	50,00 Hz ~ 600,00 Hz	50,00 Hz	★
P0-11	Källa för övre frekvens	0: P0-12 inställning1: AI1; 2: AI2; 3: AI3; 4: PULSE-inställning5: Kommunikation ges	0	★
P0-12	Övre frekvens	Övre frekvens P0-14~maximumfrekvens P0-10	50,00 Hz	☆
P0-13	Övre frekvens offset	0,00Hz~maximalfrekvens P0-10	0,00 Hz	☆
P0-14	Lägre frekvens	0,00 Hz ~övre frekvens P0-12	0,00 Hz	☆
P0-15	Bärfrekvens	0,5 kHz ~16,0 kHz	typ avmaskin	☆
P0-16	bärfrekvensen justeras med temperaturen	0: nej1: ja	1	☆
P0-17	Accelerationstid 1	0.00s~65000s	typ avmaskin	☆
P0-18	Decelerationstid 1	0.00s~65000s	typ avmaskin	☆
P0-19	Tidsenhet för acceleration/retardation	0: 1s1: 0.1s2: 0.01s	1	★
P0-21	Extra överlagrad frekvens källa biasfrekvens	0,00Hz~maximalfrekvens P0-10	0,00 Hz	☆
P0-22	Kommando för upplösningsfrekvens	1: 0,1 Hz2: 0,01 Hz	2	★
P0-23	Val av minne för digital inställning av frekvensstopp	0: inget minne 1: minne	0	☆
P0-24	Val av motor	0: Motor 1, 1: Motor 2	0	★
P0-25	Tidsreferensfrekvenser för acceleration/retardation	0: maximal frekvens (P0-10) 1:inställd frekvens2: 100Hz	0	★

Specifikation av högpresterande frekvensomriktare
Tabell över

P0-26	Frekvensstyrning i drift UPP/NER standard	0: Driftfrekvens, 1: Inställd frekvens	0	★
Kod	Benä mning	Inställningso mråde	Standard	Förändring
P0-27	Frekvenskälla och frekvensstyrning källa i paket	Bits: manöverpanelens kommando binder frekvenskälla0: Obunden1: Digital inställd frekvens2: AI13: AI24: AI35: Inställning av PULS (DI5)6: Multihastighet7: Enkel PLC8: PID9: Kommunikation gesTio bitar: terminalkommando binder frekvens källaHundra bitar: kommunikationskommando binder frekvens källaTusen bitar: automatisk drift binder frekvenskälla	0000	☆
P0-28	Expansionskort för kommunikation typ	0: Modbus kommunikationskort1: Reserv2: Reserv3: Kommunikationskort CANlink	0	☆
Parameter för ^1 : a motor i P1-gruppen
P1-00	Typval av motor	0: vanlig asynkronmotor1: asynkronmotor med variabel frekvens	0	★
P1-01	Motorns märkeffekt	0,1 kW ~1000,0 kW	typ av maskin	★
P1-02	Motorns märkspänning	1V~400V	typ av maskin	★
P1-03	Nominell ström för motorn	0,01A ~655,35A (omvandlareffekt <=55kW) 0,1A ~ 6553,5A (omvandlareffekt >55kW)	typ av maskin	★
P1-04	Motorns nominella frekvens	0,01 Hz ~max. frekvens	typ av maskin	★
P1-05	Motorns märkvarvtal	1rpm~65535rpm	typ av maskin	★
P1-06	Statorresistans för asynkronmotor	0.001 Ω ~65.535Ω (omvandlareffekt <=55kW) 0.0001Ω~6.5535Ω (omvandlareffekt >55kW)	Tunning	★
P1-07	Rotorresistans för asynkronmotor	0.001 Ω ~65.535Ω (omvandlareffekt <=55kW)0,0001 Ω ~6,5535Ω (omvandlareffekt >55kW)	Tunning	★
P1-08	Läckage induktiv reaktans hos asynkronmotor	0,01 mH ~655,35 mH (omvandlareffekt <=55kW)0,001mH ~65,535mH (omvandlareffekt >55kW)	Parameter förtuning	★
P1-09	Ömsesidig induktiv reaktans för asynkronmotor	0,1 mH ~ 6553,5 mH (omvandlareffekt <=55kW)0.01mH~655.35mH (omvandlareffekt >55kW)	Parameter förtuning	★

Specifikation av högpresterande frekvensomriktare
Tabell över

P1-10	Asynkronmotornstomgångsström	0,01A ~ P1-03 (omvandlareffekt <=55kW)0,1A ~ P1-03 (omvandlareffekt >55kW)	Parameter förtunning	★
Kod Benämning		Inställningsområde Standard		Förändring
P1-27	Encoderns radnummer	1~65535	1024	★
P1-28	Typ av kodare	0: ABZ inkrementellpulsgivare 1: Reserv2: Roterande transformator	0	★
P1-30	ABZ inkrementell kodare ABfassekvens	0: Framåt1: Omvänd	0	★
P1-34	Antal polpar för roterandetransformator	1~65535	1	★
P1-36	Detekteringstid för fränkopplingav PG för hastighetsåterkoppling	0.0: ingen åtgård0,1 s ~10,0 s	0.0	★
F1-37	Val av inställning	0: Ingen drift1: Statisk inställning av asynkronmotor2: Komplett inställning av asynkronmotor	0	★
Vektorstyrparametrar för ^1 a motorn i P2-gruppen
P2-00	Proportionell förstärkning avvarvtalsslinga 1	1~100	30	☆
P2-01	Integraltid för varvtalsslinga 1	0.01s~10.00s	0.50s	☆
P2-02	Kopplingsfrekvens 1	0.00~P2-05	5,00 Hz	☆
P2-03	Proportionell förstärkning avvarvtalsslinga 2	1~100	20	☆
P2-04	Integraltid för varvtalsslinga 2	0.01s~10.00s	1.00s	☆
P2-05	Kopplingsfrekvens 2	P2-02~max. frekvens	10,00 Hz	☆
P2-06	Förstärkning av slip förvektorstyrning	50%~200%	100%	☆
P2-07	Filtertidskonstant förvarvtalsloop	0.000s~0.100s	0.000s	☆
P2-08	Vektorkontroll överexcitationsförstärkning	0~200	64	☆
P2-09	Källa för övre gräns underhastighetsreglering	0: Inställning av funktionskod P2-10 1: AI12: AI23: AI34: Inställning av PULSE5: Kommunikation given6: MIN (AI1, AI2)7: MAX (AI1, AI2)Full skala för 1-7 alternativet motsvarar P2-10	0	☆
P2-10	Digital inställning avvridmoment ivarvtalsregleringsläge	0.0%~200.0%	150.0%	☆
P2-13	Proportionell förstärkning avexcitation	0~60000	2000	☆
P2-14	Integral förstärkning avexcitation	0~60000	1300	☆
P2-15	Proportionell förstärkning avmomentstyrning	0~60000	2000	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

Kod Benä

mning

Inställningsområde Standard

Förändring

Specifikation av högpresterande frekvensomriktare
Tabell över

P2-16	Integral förstärkning av momentstyrning	0~60000	1300	☆
V/F-kontrollparametrar i P3-gruppen
P3-00	Inställning av VF-kurva	0: Rak linje V/F 1: Multipunkt V/F 2: Kvadratisk V/F3: 1,2 effekt V/F4: 1,4 effekt V/F6: 1.6 effekt V/F8: 1.8 kraft V/F9: Reserv10: VF fullständigt separationsläge 11: VF semi-separationsläge	0	★
P3-01	Förhöjt vridmoment	0,0% : (Automatisk momentförstärkning)0.1%~30.0%	typ av maskin	☆
P3-02	Brytfrekvens för momentökning	0,00 Hz ~max. frekvens	50,00 Hz	★
P3-03	Flerpunkts VF frekvenspunkt 1	0,00Hz~P3-05	0,00 Hz	★
P3-04	Flerpunkts VF spänning punkt 1	0.0%~100.0%	0.0%	★
P3-05	Flerpunkts VF frekvens punkt 2	P3-03~P3-07	0,00 Hz	★
P3-06	Flerpunkts VF spänningspunkt 2	0.0%~100.0%	0.0%	★
P3-07	Flerpunkts VF frekvens punkt 3	P3-05~Motorns beräknade frekvens (P1-04)	0,00 Hz	★
P3-08	Flerpunkts VF spänningspunkt 3	0.0%~100.0%	0.0%	★
P3-09	Förstärkning av VFsirkompensation	0.0%~200.0%	0.0%	☆
P3-10	VF över excitationsförstärkning	0~200	64	☆
P3-11	Förstärkning för dämpning av VF-svängningar	0~100	typ av maskin	☆
P3-13	VF isolerad spänningskälla	0: Digital inställning(P3-14) 1: AI12: AI23: AI34: Pulsinställning (DI5)5: Flerstegsstyrning 6:Enkel PLC7: PID8: Kommunikation gesObs: 100,0% motsvarar motornsmärkspänning	0	☆
P3-14	VF isolerad digital spänning inställning	0V ~motorns beräknade spänning	0V	☆
P3-15	VF isolerad spännings stigtid	0.0s ~1000.0sObs: tid för 0V ändras till märkspänning av motor	0.0s	☆
Kod	Benä mning	Inställningsområde	Standard	Förändring
Ingångsterminal för P4-gruppen
P4-00	Val av funktion för DI1-terminalen	0: Ingen funktion1: Körning framåt (FWD)2: Körning bakåt (REV) 3:Styrning av körning med tre trådar 4: Joggning framåt (FJOG)5: Jog bakåt (RJOG) 6:Plintar UP7: Plintar NER8: Gratis stopp9: Återställ fel (RESET) 10: Pausa driften11: Normalt öppen ingång för externt fel 12: Terminal för flerstegsstyrning 113: Terminal för flerstegsstyrning 214: Kommandoterminal med flera steg 315: Terminal för flerstegsstyrning 416: Tid för acceleration/retardation valterminal 117: Tid för acceleration/retardation valterminal 218: Omkoppling av frekvenskälla19: UP / DOWN-inställning klar (terminal och tangentbord)20: Terminal för växling av körkommando 21: Förbud mot acceleration/deceleration22: PID paus23: Återställning av PLC-status24: Paus för svängningsfrekvens25: Ingång för räknare 26: Återställning av räknare 27: Inmatning av längdräkning28: Återställning av längd 29: Momentstyrning inaktiverad30: Pulsfrekvensingång (giltig för DI5) 31: Reserv32: Uppmaning till DC-bromsning33: Ingång för externt fel normalt stängd 34: Frekvensmodifiering aktiverad 35: PID-riktning negerad36: Utvändigt stopp terminal 137: Kopplingsplint för styrkommando 238: PID integral paus39: Omkoppling av frekvenskälla X och förinställd frekvens40: Omkoppling av frekvenskälla Y och förinställd frekvens41: Terminal för motorval 142: Motorvalsplint 2 43: PID-parameteromkoppling 44: Användardefinierat fel 145: Användardefinierat fel 246: Brytare för varvtalsreglering /	1	★
P4-01	Val av funktion för DI2-terminalen		4	★
P4-02	Val av funktion för DI3-terminalen		9	★
P4-03	Val av funktion för DI4-terminalen		12	★
P4-04	Val av funktion för DI5-terminalen		13	★
P4-05	Val av funktion för DI6-terminalen		0	★
P4-06	Val av funktion för terminal DI7		0	★
P4-07	Val av funktion för DI8-terminalen		0	★
P4-08	Val av funktion för DI9-terminalen		0	★
P4-09	Val av funktion för DI10 terminal

Specifikation av högpresterande frekvensomriktare
Tabell över

		momentreglering 47: Nödstopp48: Terminal 2 för yttre stopp 49: DC-bromsning med retardation50: Drifttiden nollställs 51-59: Reserv
Kod	Benä mning	Inställningsområde	Standard	Förändring
P4-10	DI filtreringstid	0.000s~1.000s	0.010s	☆
P4-11	Kommandoläge för terminal	0: tvåtrådig 1 1: tvåtrådig 22: tre ledningar 1 3: tre ledningar 2	0	★
P4-12	Terminal UP/DOWN förändringstakt	0,001Hz/s ~65,535Hz/s	1,00 Hz/s	☆
P4-13	AI-kurva 1 Min. ingång	0,00V~P4-15	0.00V	☆
P4-14	Inställning av AI-kurva 1 Min. inmatning	-100.0%~+100.0%	0.0%	☆
P4-15	AI-kurva 1 Max. ingång	P4-13 ~ +10,00 V	10.00V	☆
P4-16	Inställning av AI-kurva 1 Max. inmatning	-100.0%~+100.0%	100.0%	☆
P4-17	Filtreringstid AI1	0.00s~10.00s	0.10s	☆
P4-18	AI-kurva 2 Min. ingång	0,00V~P4-20	0.00V	☆
P4-19	Inställning av AI-kurva 2 Min. inmatning	-100.0%~+100.0%	0.0%	☆
P4-20	AI-kurva 2 Max. ingång	P4-18 ~ +10,00 V	10.00V	☆
P4-21	Inställning av AI-kurva 2 Max. inmatning	-100.0%~+100.0%	100.0%	☆
P4-22	AI2 filtreringstid	0.00s~10.00s	0.10s	☆
P4-23	AI-kurva 3 Min. ingång	-10,00V ~ P4-25	-10.00V	☆
P4-24	Inställning av AI-kurva 3 Min. inmatning	-100.0%~+100.0%	-100.0%	☆
P4-25	AI-kurva 3 Max. ingång	P4-23 ~ +10,00 V	10.00V	☆
P4-26	Inställning av AI-kurva 3 Max. inmatning	-100.0%~+100.0%	100.0%	☆
P4-27	AI3 filtreringstid	0.00s~10.00s	0.10s	☆
P4-28	PULS Min. ingång	0.00kHz~P4-30	0,00 kHz	☆
P4-29	Inställning av PULSE Min. ingång	-100.0%~100.0%	0.0%	☆
P4-30	PULS Max. ingång	P4-28 ~100,00 kHz	50,00 kHz	☆
P4-31	Inställning av PULSE Max. ingång	-100.0%~100.0%	100.0%	☆
P4-32	Filtreringstid för PULSE	0.00s~10.00s	0.10s	☆
P4-33	Val av AI-kurva	Bit: Val av AI1-kurva1: Kurva 1 (2 poäng, se P4-13~P4-16)2: Kurva 2 (2 punkter, se P4-18~P4-21)3: Kurva 3 (2 poäng, se P4-23~P4-26)4: Kurva 4 (4 punkter, se A6-00~A6-07)5: Kurva 5 (4 punkter, se A6-08~A6-15)Tio bitar: Val av AI2-kurva, samma som ovanHundra bitar: AI2-kurvval, samma	321	☆
P4-34	AI är lägre än Min. val av ingångsinställning	Bit: AI1 är under min. ingångsinställning 0: motsvarar min. ingångsinställning 1: 0,0% Tio bit: AI2 är under min. inställning för ingång AI3 är under min. inställning för ingång	000	☆
P4-35	DI1 fördröjningstid	0.0s ~ 3600.0s	0.0s	★
P4-36	DI2 fördröjningstid	0.0s ~ 3600.0s	0.0s	★
P4-37	DI3 fördröjningstid	0.0s ~ 3600.0s	0.0s	★
Kod Benä mning		Inställningsområde	Standard	Föränd ring
P4-38	Val av effektivt läge 1 för DI-terminalen	0: giltig hög nivå1: giltig låg nivåBit: DI1 Tio bit: DI2 Hundra bit: DI3Tusen bit: DI4 Tio tusen bit: DI5	00000	★
P4-39	Val av effektivt läge 2 för DI-terminalen	0: giltig hög nivå1: giltig låg nivåBit:DI6 Tio bit: DI7 Hundra bit:DI8Tusen bit: DI9 Tio tusen bit: DI10	00000	★
Utgångsterminal för P5-gruppen
P5-00	Val av utmatningsläge för FM-terminalen	0 : Pulsutgång (FMP)1 : Kopplingsutgång (FMR)	0	☆
P5-01	Val av funktion för FMR-utgång	0: Ingen utmatning1: Drift av frekvensomvandlare 2:Felutgång (stilleständstid)3: Utgång för detektering av frekvensnivå	0	☆
P5-02	Val av reläfunktion för kontrollpanelen (T/A-T/B-T/C)		2	☆
P5-03	Val av reläfunktion för expansionskort (P/A-P/B-P/C)	FDT1 4: Frekvensankomst5: Drift med nollhastighet (ingen stoppad utgång) 6: Förlarm vid	0	☆
P5-04	Val av funktion för DO1-utgång		1	☆
P5-05	Val av utgång för expansionskort DO2	överbelastning av motorn7: Förlarm vid överbelastning av omvandlaren 8: Räknevärdet när det inställda värdet9: Nå det inställda antalet10: Längd ankomst11: PLC-cykeln är avslutad12: Ställ in den ackumulerade drifttiden 13: Frekvensgräns14:Momentgräns15: Klar för körning 16:A11>AI217: Övre gräns frekvens ankomst18: Nedre gränsfrekvens uppnådd (körs runt) 19: Brun-status utgång20: Kommunikationspreferenser21: Positionering komplett (reservera) 22: Positionering nära (reservera)23: Nollhastighetsdrift 2 (även utgång för avstängning) 24: Ställ in ackumulerad tillslagstid25: Utgång för detektering av frekvensnivå FDT2 26: 1 till utgångsfrekvens27: 2 till utgångsfrekvensen28: 1 till utgångsströmmen29: 2 till utgångsströmmen30: Tidpunkten för utgången 31: AI1-ingång överskridning32: Utförande av33: Reversera drift34: Nollställa aktuellt tillstånd35: Modultemperatur uppnådd36: Gränsvärde för utgående ström37: Den undre gränsfrekvensens ankomst (stoppa utmatning) 38: Larmutmatning (fortsätt)39: Förlarm vid övertemperatur i motorn40: Den körda tiden ankomst	4	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
P5-06	Val av funktion för FMP-utgång	0: Driftfrekvens1: Inställning av frekvens2: Utgångsström3: Utgående vridmoment4: Uteffekt5: Utgångsspänning6: PULSE-ingång(100,% motsvarar 100,0 kHz) 7: AI18: AI29: AI3 (expansionskort)10: Längd11: Värde12: Inställning av kommunikation13: Motorhastighet14: Utgångsström (100,0% är 1000,0A)15: Utgångsspänning (100,0% är 1000,0V)16: Reserv	0	☆
P5-07	Val av funktion för AO1-utgång		0	☆
P5-08	Val av utmatningsfunktion för expansionskort AO2		1	☆
P5-09	FMP maximal utmatningsfrekvens	0,01 kHz ~100,00 kHz	50,00 kHz	☆
P5-10	AO1 koefficient för nollförskjutning	-100.0%~+100.0%	0.0%	☆
P5-11	AO1 förstärkning	-10.00~+10.00	1.00	☆
P5-12	Nollförskjutningskoefficient för expansionskort AO2	-100.0%~+100.0%	0.0%	☆
P5-13	AO2 förstärkning av expansionskort AO2	-10.00~+10.00	1.00	☆
P5-17	Fördröjningstid för FMR-utgång	0.0s ~ 3600.0s	0.0s	☆
P5-18	RELAY1 fördröjningstid för utgång	0.0s ~ 3600.0s	0.0s	☆
P5-19	RELAY2 fördröjningstid för utgång	0.0s ~ 3600.0s	0.0s	☆
P5-20	Fördröjningstid för DO1-utgång	0.0s ~ 3600.0s	0.0s	☆
P5-21	Fördröjningstid för DO2-utgång	0.0s ~ 3600.0s	0.0s	☆
P5-22	Val av giltigt tillständ för DO-utgångsterminal	0: positiv logik1: negativ logikBit: FMR Tio bitar: RELÄ1Hundra bit: RELAY2 Tusen bitar: DO1 Tio tusen bit: DO2	00000	☆
Start/Halt-kontroll av P6-gruppen
P6-00	Startläge	0: Direkt start1: Omstart för hastighetskontroll2: Starta förexcitation (AC asynkronmotor)	0	☆
P6-01	Läge för hastighetsövervakning	0: Start från stoppfrekvens1: Start från nollhastighet2: Starta från maximal frekvens	0	★

Specifikation av högpresterande frekvensomriktare
Tabell över

P6-02	Hastighet spårning av hastighet	1~100	20	☆
P6-03	Startfrekvens	0,00 Hz ~10,00 Hz	0,00 Hz	☆
Kod	Benä mning	Inställningsområde	Standard	Förändring
P6-04	Startfrekvens retentionstid	0.0s~100.0s	0.0s	★
P6-05	Start DC bromsström / Förex citationsström	0%~100%	0%	★
P6-06	Start DC-bromsningstid/ Tid före excitation	0.0s~100.0s	0.0s	★
P6-07	Läge för acceleration och retardation	0: Linjär acceleration och retardation1: S-kurva acceleration och retardation A2: S-kurva acceleration och retardation B	0	★
P6-08	S kurva start sektion tid förhållande	0.0%~ (100.0%-P6-09)	30.0%	★
P6-09	S kurva slut sektion tidsförhållande	0.0%~ (100.0%-P6-08)	30.0%	★
P6-10	Halt-läge	0: Deceleration till stopp, 1: Fritt stopp	0	☆
P6-11	Initial frekvens för stoppaikströmsbromsning	0,00 Hz ~max. frekvens	0,00 Hz	☆
P6-12	Väntetid för stopp DC-bromsning	0.0s~100.0s	0.0s	☆
P6-13	Ström för stopp DC-bromsning	0%~100%	0%	☆
P6-14	Tid för stopp DC-bromsning	0.0s~100.0s	0.0s	☆
P6-15	Användning av bromsar	0%~100%	100%	☆
Tangentbord och display för P7-gruppen
P7-01	Val av funktion för JOG-tangent	0: Ogiltig JOG1: Omkoppling av manöverpanelensCMD-kanal och fjärr-CMD-kanal(terminalens CMD-kanal eller CMD-kanal)2:Reverseringsknapp3: Jogga framåt	0	★
P7-02	Funktion för tangent STOP/RESET	0: Endast i tangentbordsläge,stoppfunktionen för STOP / RES-tangenten är giltig1: i alla driftlägen, stoppfunktionSTOP/RES är giltig	1	☆
P7-03	LED driftindikering parameter 1	0000 ~FFFFBit00: kõrfrekvens 1 (Hz)Bit01: inställningsfrekvens (Hz) Bit02:samlingsspänning (V) Bit03:utspänning (V) Bit04:utgångsström (A) Bit05:uteffekt (kW) Bit06:utgående vridmoment (%)Bit07: DI-ingångsstatusBit08: DO-utgångens tillstånd Bit09: AI1-spänning (V) Bit10:AI2-spänning (V)Bit11: AI3-spänning (V) Bit12:Räknevärde Bit13:LängdvärdeBit14: Visning av lasthastighet Bit15: PID-inställning	1F	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
P7-04	LED driftindikering parameter 2	0000 ~FFFFBit00: Återkoppling av PID Bit01: PLC stegBit02: Puls Ingångens pulsfrekvens (kHz) Bit03: Driftfrekvens 2 (Hz) Bit04: Återstående drifttidBit05: AI1 före korrigeringsspänningen (V)Bit06: AI2 före korrigeringsspänningen (V)Bit07: AI3 före korrigeringsspänningen (V)Bit08: LinjehastighetBit09: Aktuell starttid (timme) Bit10: Aktuell drifttid (min)Bit11: PULSE Ingångspulsfrekvens (Hz)Bit12: Inställt värde för kommunikationBit13: Encoderns återkopplingsshastighet (Hz)Bit14: Visning av huvudfrekvens X (Hz) Bit15: Visning av frekvens Y (Hz)	0	☆
P7-05	Parametrar för visning av LED-stopp	0000 ~FFFFBit00: Inställd frekvens (Hz)Bit01: Busspänning (V)Bit02: DI IngångsstatusBit03: DOUtgångsstatus Bit04: AI1 Spänning (V)Bit05: AI2 Spänning (V) Bit06: AI3Spänning (V) Bit07: Räknevärde Bit08: Längdvärde Bit09: PLC-läge Bit10: Lasthastighet Bit11: PID-inställningBit12: Puls Ingångens pulsfrekvens (kHz)	33	☆
P7-06	Koefficient för visning av lasthastighet	0.0001~6.5000	1.0000	☆
P7-07	Omriktarens radiatortemperatur	0.0°C~100.0°C	-	●
P7-08	Kylartemperatur för likriktare	0.0°C~100.0°C	-	●
P7-09	Total körtid	0h~65535h	-	●
P7-10	Produktnr.	-	-	●
P7-11	Programvarans versionsnummer	-	-	●
P7-12	Visning av lasthastighet med decimalsiffror	0: 0 decimaler1: 1 decimal2: 2 decimaler3: 3 decimaler	1	☆
P7-13	Ackumulerad starttid	0h~65535h	-	●
P7-14	Total effektförbrukning	0~65535KWh	-	●
Hjälpfunktion för grupp P8

Specifikation av högpresterande frekvensomriktare
Tabell över

P8-00	Frekvens för joggning	0,00 Hz ~max. frekvens	2,00 Hz	☆
P8-01	Accelerationstid för jog	0.0s ~6500.0s	20.0s	☆
P8-02	Retardationstid för jog	0.0s ~6500.0s	20.0s	☆
Kod	Benä mning	Inställningsområde	Standard	Förändring
P8-03	Accelerationstid 2	0.0s ~6500.0s	typ av maskin	☆
P8-04	Decelerationstid 2	0.0s ~6500.0s	typ av maskin	☆
P8-05	Accelerationstid 3	0.0s ~6500.0s	typ av maskin	☆
P8-06	Decelerationstid 3	0.0s ~6500.0s	typ av maskin	☆
P8-07	Accelerationstid 4	0.0s ~6500.0s	typ av maskin	☆
P8-08	Decelerationstid 4	0.0s ~6500.0s	typ av maskin	☆
P8-09	Hoppfrekvens 1	0,00 Hz ~max. frekvens	0,00 Hz	☆
P8-10	Hoppfrekvens 2	0,00 Hz ~max. frekvens	0,00 Hz	☆
P8-11	Frekvensområde för hoppning	0,00 Hz ~max. frekvens	0,01 Hz	☆
P8-12	Reversibel dödtid	0.0s ~3000.0s	0.0s	☆
P8-13	Inversion av kontroll möjliggör	0: tillåta 1: förbjuda	0	☆
P8-14	Driftläge för inställd frekvens som är lägre än den nedre gränsfrekvensen	0: drift vid lägre gränsfrekvens 1: stopp2: Drift med nollhastighet	0	☆
P8-15	Droppkontroll	0,00 Hz ~10,00 Hz	0,00 Hz	☆
P8-16	Ställ in ackumulerad starttid	0h ~65000h	0h	☆
P8-17	Ställ in ackumulerad körtid	0h ~65000h	0h	☆
P8-18	Starta val av skydd	0: inget skydd 1: skydd	0	☆
P8-19	Värde för frekvensdetektering	0,00 Hz ~max. frekvens	50,00 Hz	☆
P8-20	Hysteresvärde för frekvensdetektering	0,0% ~100,0% (FDT1-nivå)	5.0%	☆
P8-21	Detekteringsbredd för frekvensankomst	0,0% ~100,0% (max. frekvens)	0.0%	☆
P8-22	Om hoppfrekvensen är giltig i acceleration/deceleration	0: ogiltig 1: giltig	0	☆
P8-25	Växla frekvens mellan accelerationstid 1 och 2	0,00 Hz ~max. frekvens	0,00 Hz	☆
P8-26	Växla frekvens mellan retardationstid 1 och 2	0,00 Hz ~max. frekvens	0,00 Hz	☆
P8-27	Terminal jog prioritet	0: ogiltig 1: giltig	0	☆
P8-28	Värde för frekvensdetektering	0,00 Hz ~max. frekvens	50,00 Hz	☆
P8-29	Hysteresvärde för frekvensdetektering	0,0% ~100,0% (FDT2-nivå)	5.0%	☆
P8-30	Värde för detektering av valfri frekvens 1	0,00 Hz ~max. frekvens	50,00 Hz	☆
P8-31	Valfri frekvens detekteringsbredd 1	0,0% ~100,0% (max. frekvens)	0.0%	☆
P8-32	Värde för detektering av valfri frekvens 2	0,00 Hz ~max. frekvens	50,00 Hz	☆
P8-33	Valfri frekvens	0,0% ~100,0% (max. frekvens)	0.0%	☆
	detekteringsbredd 2
P8-34	Nivå för detektering av nollström	0,0%~300,0% 100,0% är märkström	5.0%	☆
P8-35	Fördröjningstid för detektering av nollström	0.01s~600.00s	0.10s	☆
P8-36	Gränsvärde för utgående ström	0.0% (ingen detektering)0.1%~300.0% (motorns märkström)	200.0%	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
P8-37	Utgångsströmgräns detekterar fördröjningstid	0.00s ~ 600.00s	0.00s	☆
P8-38	Eventuell ankomst ström 1	0,0% ~300,0% (motorns märkström)	100.0%	☆
P8-39	Bredd på eventuell ankomstström 1	0,0% ~300,0% (motorns märkström)	0.0%	☆
P8-40	Eventuell ankomst ström 2	0,0% ~300,0% (motorns märkström)	100.0%	☆
P8-41	Bredd på eventuell ankomstström 2	0,0% ~300,0% (motorns märkström)	0.0%	☆
P8-42	Val av tidsfunktion	0: ogiltig 1: giltig	0	☆
P8-43	Val av tid för tidsstyrning	0: P8-44-inställning; 1: AI1; 2: AI2; 3: AI3 Anolog ingångsområde motsvarar P8-44	0	☆
P8-44	Timing drifttid	0.0Min ~6500.0Min	0,0 Min	☆
P8-45	Nedre gräns för skyddsvärde för AI1-ingångsspänning	0,00 V ~ P8-46	3.10V	☆
P8-46	Övre gräns för AI1-ingångsspänning skyddsvärde	P8-45 ~10,00 V	6.80V	☆
P8-47	Modultemperatur uppnådd	0°C~100°C	75°C	☆
P8-48	Styrning av kylfläkt	0: Fläkten arbetar när den är igång 1: Fläkten har varit igång	0	☆
P8-49	Väckningsfrekvens	Sömnfrekvens (P8-51)~maximum frekvens (P0-10)	0,00 Hz	☆
P8-50	Fördröjningstid för uppvakning	0.0s ~6500.0s	0.0s	☆
P8-51	Sömnfrekvens	0.00Hz~Väckningsfrekvens (P8-49)	0,00 Hz	☆
P8-52	Latens vid insomning	0.0s ~6500.0s	0.0s	☆
P8-53	Inställning av ankomsttid för drift	0.0Min ~6500.0Min	0,0 Min	☆
Fel och skydd av grupp P9
P9-00	Skydd mot överbelastning av motorn	0: tillåta 1: förbjuda	1	☆
P9-01	Förstärkning av motoröverbelastningsskydd	0.20~10.00	1.00	☆
P9-02	Koefficient för varning för överbelastning av motor	50%~100%	80%	☆
P9-03	Förstärkning vid överspänning	0~100	0	☆
P9-04	Skyddsspänning för överspänning vid stall	120%~150%	130%	☆
P9-05	Förstärkning vid överström	0~100	20	☆
P9-06	Skydd mot överström vid stallström	100%~200%	150%	☆
P9-07	Skydd mot kortslutning till jord	0: ogiltig 1: giltig	1	☆
P9-09	Automatisk återställning vid fel	0~20	0	☆
P9-10	DO-åtgård under automatisk	0: ingen åtgård	0	☆
P9-14	Typ av första fel	0: Inget fel1: Reserv2: Överström vid acceleration3: Överström vid retardation 4: Konstant överström5: Acceleration av överspänning6: Överspänning vid retardation 7: Överspänning konstant hastighet 8: Buffertens överbelastningsresistans 9: Brun10: Överbelastning av omvandlare11: Överbelastning av motor12: Ingångsfas	—	●
P9-15	Typ av andra fel	13: Utgångsfas14: Modul överhettad15: Externt fel16: Onormal kommunikation17: Onormal kontakt18: Onormal strömavkänning19: Onormal motorinställning20: Onormal pulsgivare / PG-kort21: Onormala parametrar för läsning/skrivning 22: Hårdvarufel i omvandlaren23: Maskinvaruundantag för omvandlaren 24: Reserv25: Reserv	—	●
P9-16	Typ av andra (senaste) fel	26: Drifttid ankomst 27: Användardefinierat fel 128: Användardefinierat fel 229: Uppstartstiden har uppnåtts 30: Utförande31: PID-återkopplingsförlust under körning 40: Timeout för snabb strömbegränsning41: Vid omkoppling av motorns drift42: För hög hastighetsavvikelse43: Motor övervarv45: Övertemperatur i motorn51: Fel i den ursprungliga positionen	—	●
P9-17	Frekvens för andra (nyligen) fel	—	—	●
P9-18	Ström för andra (senaste) felet	—	—	●
P9-19	Samlingsspänning för andra (senaste) felet	—	—	●
P9-20	Status för ingångsterminal förandra (senaste) felet	—	—	●
P9-21	Status för utgångsterminalen för det andra (senaste) felet	—	—	●
P9-22	Omvandlarens status vid det andra (senaste) felet	—	—	●
P9-23	Elektrifierande tid för andra (senaste) felet	—	—	●
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
P9-24	Körtid för det andra (senaste) felet	—	—	●
P9-27	Frekvens för andra felet	—	—	●
P9-28	Ström för andra felet	—	—	●
P9-29	Samlingsspänning för andra felet	—	—	●
P9-30	Status för ingångsterminal för andra felet	—	—	●
P9-31	Status för den andra utgångsterminalen fel	—	—	●
P9-32	Omvandlarens status vid andra felet	—	—	●
P9-33	Elektrifierande tid för andra felet	—	—	●
P9-34	Körtid för andra felet	—	—	●
P9-37	Frekvens för första fel	—	—	●
P9-38	Ström för första felet	—	—	●
P9-39	Samlingsspänning vid första felet	—	—	●
P9-40	Status för ingångsterminal vid första felet	—	—	●
P9-41	Status för utgångsterminal vid första felet	—	—	●
P9-42	Omvandlarens status vid första felet	—	—	●
P9-43	Elektrifierande tid för första felet	—	—	●
P9-44	Körtid för första felet	—	—	●
P9-47	Val av åtgård för felskydd 1	Bit:Motoröverbelastning(11) 0: Fritt stopp1: Stopp enligt stoppläge 2:Fortsätt att köraTio bit: Ingångsfas (12) Hundra bit: Utgångsfas (13) Tusen bitar: Externt fel (15)Tio tusen bit: Onormal kommunikation (16)	00000	☆
P9-48	Val av åtgård för felskydd 2	Bit: Onormal pulsgivare / PG-kort(20) 0: Fritt stoppTio bitar: Kodläsare för onormal funktion(21) 0: Fritt stopp1: Stopp enligt stopplägeHundred bit: ReservTusen bitar: Överhettning av motor (25)Tio tusen bit: Körtid ankomst (26)	00000	☆
P9-49	Val av åtgård för felskydd 3	Bit: Användardefinierat fel 1 (27)0: Fritt stopp1: Stopp enligt stoppläge 2:Fortsätt att köraHundra bitar: Uppstartstiden är uppnådd (29) Tusen bitar: Utförande (30)0: Fritt stopp1: Retardation till stopp2: bromsad till 7% av den nominella motorfrekvensen fortsätter att gå, när du inte har råd att ladda automatiskt återställs till den inställda frekvensen driftTio tusen bit: Runtime PID feedback förlust (31)0: Fritt stopp1: Stopp enligt stoppläge 2:Fortsätt att köra	00000	☆
P9-50	Val av åtgård för felskydd 4	Bit: Avvikelse från för hög hastighet (42) 0: Fritt stopp1: Stopp enligt stoppläge 2:Fortsätt att köraTio bitar: Motor med superhastighet (43)Hundra bitar: Det ursprungliga positionsfelet (51)	00000	☆
P9-54	Fortsätt att köra frekvensval när fel uppstår	0: I den aktuella driftsfrekvensen drift1: Kör med inställd frekvens2: Kör vid övre gränsfrekvens3: Nedre gräns för frekvensdrift4: Alternativ onormal frekvensdrift	0	☆
P9-55	Onormal alternativ frekvens	60,0% ~100,0% (100,0% Motsvarande den maximala frekvensenP0-10)	100.0%	☆
P9-56	Typ av givare för motortemperatur	0: ingen temperaturgivare 1:PT1002: PT1000	0	☆
P9-57	Tröskelvärde för skydd mot överhettning av motor	0°C~200°C	110°C	☆
P9-58	Gränsvärde för varning vid överhettning av motor	0°C~200°C	90°C	☆
P9-59	Val av åtgård för omedelbart strömavbrott	0: ogiltig1: retardation2: retardation till stopp	0	☆
P9-60	Bevarande	P9-62~100.0%	100.0%	☆
P9-61	Momentan effekt spänning återhämtning bedömningstid	0.00s~100.00s	0.50s	☆
P9-62	Omedelbar bedömning av strömavbrott spänning	60,0% ~100,0% (standard samlingsskenespänning)	80.0%	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

P9-63	Val av skydd för last som saknas	0: ogiltig1: giltig	0	☆
P9-64	Last saknar detektionsnivå	0.0~100.0%	10.0%	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
P9-65	Last saknas testtid	0.0~60.0s	1.0s	☆
P9-67	Värde för detektering av överhastighet	0,0%~50,0%(max. frekvens)	20.0%	☆
P9-68	Tid för detektering av överhastighet	0.0s ~60.0s	5.0s	☆
P9-69	Detekteringsvärde för avvikelse från för hög hastighet	0,0%~50,0%(max. frekvens)	20.0%	☆
P9-70	Detekteringstid för avvikelse från för hög hastighet	0.0s~60.0s	0.0s	☆
PID-funktion för FA-grupp
PA-00	PID given källa	0: Uppställning av PA-011: AI1; 2: AI2; 3: AI34: Inställning av puls (DI5)5: Kommunikation ges6: Instruktioner för flera sektioner ges	0	☆
PA-01	PID-värden givna	0.0%~100.0%	50.0%	☆
PA-02	Källa för PID-återkoppling	0: AI1; 1: AI2; 2: AI3; 3: AI1-AI24: PULSE-inställning (DI5) 5: Kommunikation given6: AI1+AI27: MAX(|AI1|, |AI2|)8: MIN(|AI1|, |AI2|)	0	☆
PA-03	PID åtgårdsriktning	0: positiv åtgård1: negativ åtgård	0	☆
PA-04	PID givet återkopplingsintervall	0~65535	1000	☆
PA-05	Proportionell förstärkning Kp1	0.0~100.0	20.0	☆
PA-06	Integrationstid Ti1	0.01s~10.00s	2.00s	☆
PA-07	Differentialtid Td1	0,000 s ~10,000 s	0.000s	☆
PA-08	PID-begränsningsfrekvens för omvänd	0,00 ~max. frekvens	2,00 Hz	☆
PA-09	Gräns för PID-avvikelse	0.0%~100.0%	0.0%	☆
PA-10	PID differentialbegränsning	0.00%~100.00%	0.10%	☆
PA-11	PID given ändringstid	0.00~650.00s	0.00s	☆
PA-12	Filtertid för PID-återkoppling	0.00~60.00s	0.00s	☆
PA-13	Filtertid för PID-utgång	0.00~60.00s	0.00s	☆
PA-14	Bevarande	-	-	☆
PA-15	Proportionell förstärkningKp2	0.0~100.0	20.0	☆
PA-16	Integrationstid Ti2	0.01s~10.00s	2.00s	☆
PA-17	Differentialtid Td2	0,000 s ~10,000 s	0.000s	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

PA-18	PID-parametrar omkopplingsvillkor	0: Ingen brytare1: Med DI terminalbrytare2: Automatisk växling baserat på bias	0	☆
Kod	Benämning	Inställningsområde	Standard	Förändring
PA-19	PID-parameterns omkopplingsavvikelse 1	0,0% ~ PA-20	20.0%	☆
PA-20	PID-parameterns omkopplingsavvikelse 2	PA-19~100.0%	80.0%	☆
PA-21	Initial PID	0.0%~100.0%	0.0%	☆
PA-22	Hålltid för inledande PID	0.00~650.00s	0.00s	☆
PA-23	Vidarebefordra max. av två utgångsbias	0.00%~100.00%	1.00%	☆
PA-24	Reverse max. av två utgångsbias	0.00%~100.00%	1.00%	☆
PA-25	PID integrerad egenskap	Bit: Integral separation0: Invalid; 1: ValidTio bitar: Integral för omutmatningsgränsen ska stoppas0: Fortsatt integration1: Stoppunkter	00	☆
PA-26	Detekteringsvärde för förlust av PID-återkoppling	0.0%: bedömer inte feedbackförlust0.1%~100.0%	0.0%	☆
PA-27	Detekteringstid för förlust av PID-återkoppling	0.0s ~20.0s	0.0s	☆
PA-28	PID stoppar drift	0: Stoppa drift; 1: Avstängning av drift	0	☆
Svängningsfrekvens, längd och antal för Pb-gruppen
Pb-00	Inställningssätt för svängningsfrekvens	0: Relativt till centralfrekvensen1: i förhållande till den maximala frekvensen	0	☆
Pb-01	Frekvensområde för svängning	0.0%~100.0%	0.0%	☆
Pb-02	Frekvensområde för kick	0.0%~50.0%	0.0%	☆
Pb-03	Sparkfrekvens cyle	0.1s ~3000.0s	10.0s	☆
Pb-04	Triangulär vågs stigtid	0.1%~100.0%	50.0%	☆
Pb-05	Inställd längd	0m~65535m	1000m	☆
Pb-06	Faktisk längd	0m~65535m	0m	☆
Pb-07	Antal pulser per meter	0.1~6553.5	100.0	☆
Pb-08	Ställ in räknevärde	1~65535	1000	☆
Pb-09	Utpekat värde för räkning	1~65535	1000	☆
Flerstegsstyrning och enkel PLC i PC-grupp
PC-00	Kommando i flera steg 0	-100.0%~100.0%	0.0%	☆
PC-01	Kommando i flera steg 1	-100.0%~100.0%	0.0%	☆
PC-02	Kommando i flera steg 2	-100.0%~100.0%	0.0%	☆
PC-03	Kommando i flera steg 3	-100.0%~100.0%	0.0%	☆
PC-04	Kommando i flera steg 4	-100.0%~100.0%	0.0%	☆
PC-05	Kommando i flera steg 5	-100.0%~100.0%	0.0%	☆
PC-06	Kommando i flera steg 6	-100.0%~100.0%	0.0%	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

PC-07	Kommando i flera steg 7	-100.0%~100.0%	0.0%	☆
PC-08	Kommando i flera steg 8	-100.0%~100.0%	0.0%	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
PC-09	Kommando i flera steg 9	-100.0%~100.0%	0.0%	☆
PC-10	Kommando i flera steg 10	-100.0%~100.0%	0.0%	☆
PC-11	Kommando i flera steg 11	-100.0%~100.0%	0.0%	☆
PC-12	Kommando i flera steg 12	-100.0%~100.0%	0.0%	☆
PC-13	Kommando i flera steg 13	-100.0%~100.0%	0.0%	☆
PC-14	Kommando i flera steg 14	-100.0%~100.0%	0.0%	☆
PC-15	Kommando i flera steg 15	-100.0%~100.0%	0.0%	☆
PC-16	Enkelt PLC-driftsätt	0: Stopp vid slutet av enkel körning1: Slut på enstaka körning som håller slutvärde 2: Har cirkulerat	0	☆
PC-17	Minnesval efter strömavbrott i enkel PLC	Bit: val av minne efter strömavbrott 0: inget minne efter strömavbrott1: minne efter strömavbrottTio bit: val av minne efter stopp 0: inget minne efter stopp1: minne efter stopp	00	☆
PC-18	Enkel PLC drifttid för seg. 0	0,0 s (h) ~ 6553,5 s (h)	0,0s (h)	☆
PC-19	Enkel PLC acceleration/retardationstid för segment 0	0~3	0	☆
PC-20	Enkel PLC drifttid för seg. 1	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-21	Enkel PLC acceleration/retardationstid för segment 1	0~3	0	☆
PC-22	Enkel PLC drifttid för seg. 2	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-23	Enkel PLC acceleration/retardationstid för segment 2	0~3	0	☆
PC-24	Enkel PLC drifttid för seg. 3	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-25	Enkel PLC acceleration/retardationstid för segment 3	0~3	0	☆
PC-26	Enkel PLC drifttid för seg. 4	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-27	Enkel PLC acceleration/retardationstid för segment 4	0~3	0	☆
PC-28	Enkel PLC drifttid för seg. 5	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-29	Enkel PLC acceleration/retardationstid för segment 5	0~3	0	☆
PC-30	Enkel PLC drifttid för seg. 6	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-31	Enkel PLC acceleration/retardationstid för segment 6	0~3	0	☆
PC-32	Enkel PLC drifttid för seg. 7	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

PC-33	Enkel PLCacceleration/retardationstid för segment 7	0~3	0	☆
PC-34	Enkel PLC driftid för seg. 8	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-35	Enkel PLCacceleration/retardationstid för segment 8	0~3	0	☆
Kod	Benä mning	Inställningsområde	Standard	Förändring
PC-36	Enkel PLC drifttid för seg. 9	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-37	Enkel PLC acceleration/retardationstid för segment 9	0~3	0	☆
PC-38	Enkel PLC drifttid för seg. 10	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-39	Enkel PLC acceleration/retardationstid för segment 10	0~3	0	☆
PC-40	Enkel PLC drifttid för seg. 11	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-41	Enkel PLC acceleration/retardationstid för segment 11	0~3	0	☆
PC-42	Enkel PLC drifttid för seg. 12	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-43	Enkel PLC acceleration/retardationstid för segment 12	0~3	0	☆
PC-44	Enkel PLC drifttid för seg. 13	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-45	Enkel PLC acceleration/retardationstid för segment 13	0~3	0	☆
PC-46	Enkel PLC drifttid för seg. 14	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-47	Enkel PLC acceleration/retardationstid för segment 14	0~3	0	☆
PC-48	Enkel PLC drifttid för seg. 15	0,0 s (h)~6553,5 s (h)	0,0s (h)	☆
PC-49	Enkel PLC acceleration/retardationstid för segment 15	0~3	0	☆
PC-50	Enkel PLC-körtidsenhet	0: s (sekund)1: h (timme)	0	☆
PC-51	Givna sätt för flerstegsstyrning 0	0: PC-00 funktionskod given1: AI12: AI23: AI34: PULS5: PID6: Förinställd frekvens (P0-08) given, UP / DOWN Kan ändras	0	☆
Kommunikationsparameter för Pd-grupp
Pd-00	Baud-hastighet	Bit: MODBUS0: 300BPS1: 600BPS2: 1200BPS3: 2400BPS4: 4800BPS5: 9600BPS6: 19200BPS7: 38400BPS8: 57600BPS9: 115200BPSTio bit: reservHundra bit: reservTusen bit: CANlinkBaudhastighet 0: 201: 502: 1003: 1254: 2505: 5006: 1M	6005	☆
Pd-01	Dataformat	0: Ingen inspektion (8-N-2)1: Enven paritetskontroll (8-E-1) 2: Even paritet (8-O-1)3: 8-N-1	0	☆
Pd-02	Ursprunglig adress	1 ~247, 0 är sändningsadress	1	☆
Pd-03	Fördröjning av svar	0ms~20ms	2	☆
Pd-04	Övertid för kommunikation	0.0 (ogiltig), 0.1s~60.0s	0.0	☆
Pd-05	Val av format för dataöverföring	Ensiffrig: MODBUS0: Icke-standard MODBUS-protokoll 1: Standard MODBUS-protokollTio bit: Reserverad	30	☆
Pd-06	Kommunikation läser aktuell upplösning	0: 0.01A1: 0.1A	0	☆
Användardefinierad funktionskod för PE-grupp
PE-00	Användarfunktion kod 0	P0-00 ~ PP-xxA0-00 ~ Ax-xxU0-xx ~ U0-xx	P0.10	☆
PE-01	Användarfunktion kod 1		P0.02	☆
PE-02	Användarfunktion kod 2		P0.03	☆
PE-03	Användarfunktion kod 3		P0.07	☆
PE-04	Användarfunktion kod 4		P0.08	☆
PE-05	Användarfunktion kod 5		P0.17	☆
PE-06	Användarfunktion kod 6		P0.18	☆
PE-07	Användarfunktion kod 7		P3.00	☆
PE-08	Användarfunktion kod 8		P3.01	☆
PE-09	Användarfunktion kod 9		P4.00	☆
PE-10	Användarfunktion kod 10		P4.01	☆
PE-11	Användarfunktion kod 11		P4.02	☆
PE-12	Användarfunktion kod 12		P5.04	☆
PE-13	Användarfunktionskod 13		P5.07	☆
PE-14	Kod för användarfunktion 14		P6.00	☆
PE-15	Användarfunktion kod 15		P6.10	☆
PE-16	Användarfunktion kod 16		P0.00	☆
PE-17	Kod för användarfunktion 17		P0.00	☆
PE-18	Användarfunktion kod 18		P0.00	☆
PE-19	Användarfunktionskod 19		P0.00	☆
PE-20	Användarfunktion kod 20		P0.00	☆
PE-21	Användarfunktion kod 21		P0.00	☆
PE-22	Användarfunktion kod 22		P0.00	☆
PE-23	Användarfunktion kod 23		P0.00	☆
PE-24	Användarfunktion kod 24		P0.00	☆
PE-25	Användarfunktion kod 25		P0.00	☆
PE-26	Användarfunktion kod 26		P0.00	☆
PE-27	Användarfunktionskod 27		P0.00	☆
PE-28	Användarfunktion kod 28		P0.00	☆
PE-29	Användarfunktionskod 29		P0.00	☆
Hantering av funktionskod för PP-gruppen
PP-00	Lösenord för användare	0~65535	0	☆
PP-01	Initialisering av parametrar	0: Ingen drift01: Återställ fabriksinställningarna,exklusive motorparametrarna02: Radera historikinformation04: Aktuella säkerhetskopieradeanvändarparametrar 501: Återställsäkerhetskopieradeanvändarparametrar	0	★
Kod Benä	mning	Inställningsområde	Standard	Föränd ring
PP-02	Val av visning av funktionsparameter	Bit: Val av visning av U-grupp 0: visas inte1: displayTio bit: Val av visning av gruppA 0: visas inte1: display	11	★
PP-03	Individuellt val av display för parametergrupp	Bit: val av visning av användardefinierad parametergrupp0: visas inte 1: displayBit: val av visning av användarmodifierad parametergrupp0: visas inte 1: display	00	☆
PP-04	Modifierande egenskap hos funktionskod	0: vara modifierad1: ej modifierad	0	☆
Parametrar för vridmomentstyrning i A0-gruppen
A0-00	Kontroll av hastighet/moment	0: varvtalsreglering1: Momentstyrning	0	★
A0-01	Inställning av vridmomentets källa under vridmomentkontrol l	0: Digital inställning 1 (A0-03)1: AI12: AI23: AI34: PULS5: Kommunikation given6: MIN (AI1, AI2)7: MAX (AI1, AI2) (1 -7 fullskaligt alternativ, motsvarande digital inställning A0-03)	0	★
A0-03	Digital inställning av vridmoment under vridmomentkontroll	-200.0%~200.0%	150.0%	☆
A0-05	Positiv max. frekvens för vridmoment kontroll	0,00 Hz ~max. frekvens	50,00 Hz	☆
A0-06	Negativ max. frekvens för Vridmomentskontroll	0,00 Hz ~max. frekvens	50,00 Hz	☆
A0-07	Accelerationstid för momentstyrning	0.00s~65000s	0.00s	☆
A0-08	Decelerationstid för momentstyrning	0.00s~65000s	0.00s	☆
A1 grupp
Styrning av den andra motorn i A2-gruppen
A2-00	Typval av motor	0: Vanlig induktionsmotor1: Induktionsmotorer med variabel frekvens	0	★
A2-01	Motorns märkeffekt	0,1 kW ~1000,0 kW	typ av maskin	★
A2-02	Motorns märkspänning	1V~400V	typ av maskin	★

Specifikation av högpresterande frekvensomriktare
Tabell över

A2-03	Nominell ström för motorn	0,01A ~655,35A (omvandlareffekt <=55kW) 0,1A ~ 6553,5A (omvandlareffekt >55kW)	typ av maskin	★
A2-04	Motorns nominella frekvens	0,01 Hz ~max. frekvens	typ av maskin	★
A2-05	Motorns märkvarvtal	1rpm~65535rpm	typ av maskin	★
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
A2-06	Statorresistans för asynkronmotor	0.001Ω ~ 65.535Ω (omvandlareffekt <=55kW)0.0001Ω ~ 6.5535Ω (omvandlareffekt >55kW)	typ av maskin	★
A2-07	Rotorresistans för asynkronmotor	0.001Ω ~ 65.535Ω (omvandlareffekt <=55kW)0.0001Ω ~ 6.5535Ω (omvandlareffekt >55kW)	typ av maskin	★
A2-08	Läckage induktiv reaktans hos asynkronmotor	0,01 mH ~ 655,35 mH (omvandlareffekt <=55kW)0,001mH ~ 65,535mH (omvandlareffekt >55kW)	typ av maskin	★
A2-09	Ömsesidig induktiv reaktans för asynkronmotor	0,1mH ~ 6553,5mH (omvandlareffekt <=55kW)0.01mH ~ 655.35mH (omvandlareffekt >55kW)	typ av maskin	★
A2-10	Asynkronmotorns tomgångsström	0.01A ~ A2-03 (omvandlareffekt <=55kW)0,1A ~ A2-03 (omvandlareffekt >55kW)	typ av maskin	★
A2-27	Encoderns radnummer	1 ~ 65535	1024	★
A2-28	Typ av kodare	0: ABZ inkrementell kodare1: Reserverad2: Resolver	0	★
A2-29	Hastighetsåterkoppling PG-val	0: Lokal PG1: Lokal PG2: Pulsingång (DI5)	0	★
A2-30	ABZ inkrementell kodare AB fassekvens	0: Framåt1: Omvänd	0	★
A2-34	Polpar antal roterande transformator	1 ~ 65535	1	★
A2-36	Detekteringstid för fränkoppling av hastighetsåterkoppling PG	0.0: ingen åtgård0,1 s ~ 10,0 s	0.0	★
A2-37	Val av inställning	0: Ingen drift1: asynkron maskin statisk inställning2: asynkron maskin komplett inställning	0	★
A2-38	Proportionell förstärkning av varvtalsslinga 1	1 ~ 100	30	☆
A2-39	Integraltid för varvtalsslinga 1	0.01s ~ 10.00s	0.50s	☆
A2-40	Kopplingsfrekvens 1	0.00 ~ A2-43	5,00 Hz	☆
A2-41	Proportionell förstärkning av varvtalsslinga 2	1 ~ 100	20	☆
A2-42	Integraltid för varvtalsslinga 2	0.01s ~ 10.00s	1.00s	☆
A2-43	Kopplingsfrekvens 2	A2-40~max. frekvens	10,00 Hz	☆
A2-44	Förstärkning av slip för vektorstyrning	50% ~ 200%	100%	☆
A2-45	Filtertidskonstant för varvtalsloop	0.000s ~ 0.100s	0.000s	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

A2-46	Vektorkontroll över excitation vinst	0~200	64	☆
Kod	Benä mning	Inställningsområde	Standard	Föränd ring
A2-47	Källa för övre gräns under hastighetsreglering	0: A2-48Sätt upp1: AI12: AI23: AI34: PULS5: Kommunikation given6: MIN (AI1, AI2)7: MAX (AI1, AI2)1-7 Fullskaligt alternativ, motsvarande digital inställning A2-48	0	☆
A2-48	Digital inställning av vridmoment i varvtalsregleringsläge	0.0%~200.0%	150.0%	☆
A2-51	Proportionell förstärkning av excitation	0~20000	2000	☆
A2-52	Integral förstärkning av excitation	0~20000	1300	☆
A2-53	Proportionell förstärkning av vridmoment	0~20000	2000	☆
A2-54	Integrerad förstärkning av vridmoment	0~20000	1300	☆
A2-55	Integrerad egenskap hos varvtalsring	Enstaka siffra: Integral separation 0: Ogiltig1: Giltig	0	☆
A2-61	Styrsätt för ^nd motor	0: Ingen vektorstyrning av hastighetssensor (SVC) 1: vektorstyrning av hastighetssensor (FVC)2: V / F kontroll	0	★
A2-62	Accelerations-/retardationstid för ^2 : a motorn	0: Samma som den första motorn1: Accelerations- och retardationstid 12: Accelerations- och retardationstid 23: Accelerations- och retardationstid 34: Accelerations- och retardationstid 4	0	☆
A2-63	Momentförstärkning av ^2 : a motorn	0.0%: Automatisk ökning av vridmomentet 0.1%~30.0%	typ av maskin	☆
A2-65	Oscillationsdämpande förstärkning av ^2 : a motorn	0~100	typ av maskin	☆
Kontroll av optimeringsparametrar för A5-gruppen
A5-00	DPWM växlar övre gräns för frekvens	0,00 Hz ~15,00 Hz	12,00 Hz	☆
A5-01	Moduleringsläge PWM	0: Asynkron modulation1: Synkron modulationv	0	☆
A5-02	Kompensationsläge för dödtid	0: Utan kompensation1: kompensationsläge 12: Kompensationsläge 2	1	☆
A5-03	Slumpmässigt PWM-djup	0: Slumpmässig PWM ogiltig1 ~10: PWM bärfrekvens slumpmässigt djup	0	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

A5-04	Möjliggör snabb strömbegränsning	0: Ej aktiverad1: Aktivera	1	☆
A5-05	Kompensation för strömdetektering	0~100	5	☆
A5-06	Inställning av brunpunkt	60.0%~140.0%	100.0%	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

A5-07	Optimeringsmodell för SVC	0: inte optimera1: Optimeringsmodell 12: Optimeringsmodell 2	1	☆
A5-08	Justering av dödtid	100%~200%	150%	☆

Kod	Benä mning	Inställningsområde	Standard	Föränd ring
Inställning av AI-kurva för A6-gruppen
A6-00	Min. ingång för AI-kurva 4	-10,00 V ~ A6-02	0.00V	☆
A6-01	Inställning för min. ingång för AI-kurva 4	-100.0%~+100.0%	0.0%	☆
A6-02	Ingång för vändpunkt 1 på AI-kurva 4	A6-00~A6-04	3.00V	☆
A6-03	Inställning för inmatning av vändpunkt 1 för AI-kurva 4	-100.0%~+100.0%	30.0%	☆
A6-04	Ingång för vändpunkt 2 på AI-kurva 4	A6-02~A6-06	6.00V	☆
A6-05	Inställning för inmatning av vändpunkt 2 på AI-kurva 4	-100.0%~+100.0%	60.0%	☆
A6-06	Max. ingång för AI-kurva 4	A6-06 ~ +10,00 V	10.00V	☆
A6-07	Inställning för max. ingång för AI-kurva 4	-100.0%~+100.0%	100.0%	☆
A6-08	Min. ingång för AI-kurva 5	-10,00V ~ A6-10	-10.00V	☆
A6-09	Inställning för min. inmatning av AI-kurva 5	-100.0%~+100.0%	-100.0%	☆
A6-10	Ingång för vändpunkt 1 på AI-kurva 5	A6-08~A6-12	-3.00V	☆
A6-11	Inställning för inmatning av böjpunkt 1 för AI-kurva 5	-100.0%~+100.0%	-30.0%	☆
A6-12	Ingång för vändpunkt 2 på AI-kurva 5	A6-10~A6-14	3.00V	☆
A6-13	Inställning för inmatning av vändpunkt 2 på AI-kurva 5	-100.0%~+100.0%	30.0%	☆
A6-14	Max. ingång för AI-kurva 5	A6-12 ~ +10,00 V	10.00V	☆
A6-15	Inställning för max. ingång för AI-kurva 5	-100.0%~+100.0%	100.0%	☆
A6-24	AI1 sätter hoppunkt	-100.0%~100.0%	0.0%	☆
A6-25	AI1 ställer in hoppintervall	0.0%~100.0%	0.5%	☆
A6-26	AI2 sätter hoppunkt	-100.0%~100.0%	0.0%	☆
A6-27	AI2 ställer in hoppintervall	0.0%~100.0%	0.5%	☆
A6-28	AI3 sätter hoppunkt	-100.0%~100.0%	0.0%	☆
A6-29	AI3 ställer in hoppintervall	0.0%~100.0%	0.5%	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

Kod	Benä mning	Inställningsområde	Standard	Föränd ring
A7-05	On-off utgång	Binär inställningBit: FMRTio bit: relä 1Hundra bit: DO	1	☆
A7-06	Frekvens som ges av programmerbart kort	0.00%~100.00%	0.0%	☆
A7-07	Vridmoment givet för programmerbart kort	-200.0%~200.0%	0.0%	☆
A7-08	Kommando givet för programmerbart kort	0: inget kommando1: Förordskommando2: omvänt kommando3: framåtgående inching4: omvänd inching5: fritt stopp6: stopp för retardation7: Återställning av fel	0	☆
A7-09	Felindikering för programmerbart kort	0: inget fel80 ~89: felkod	0	☆
AIAO-kalibrering av AC-gruppen
AC-00	AI1 uppmätt spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-01	AI1 display spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-02	AI1 uppmätt spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-03	AI1 display spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-04	AI2 uppmätt spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-05	AI2 display spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-06	AI2 uppmätt spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-07	AI2 display spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-08	AI3 uppmätt spänning 1	-9,999V ~10,000V	Kalibrering	☆
AC-09	AI3 display spänning 1	-9,999V ~10,000V	Kalibrering	☆
AC-10	AI3 uppmätt spänning 2	-9,999V ~10,000V	Kalibrering	☆
AC-11	AI3 display spänning 2	-9,999V ~10,000V	Kalibrering	☆
AC-12	AO1 målspänning 1	0,500V ~4,000V	Kalibrering	☆
AC-13	AO1 uppmätt spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-14	AO1 målspänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-15	AO1 uppmätt spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-16	AO2 målspänning 1	0,500V ~4,000V	Kalibrering	☆
AC-17	AO2 uppmätt spänning 1	0,500V ~4,000V	Kalibrering	☆
AC-18	AO2 målspänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-19	AO2 uppmätt spänning 2	6,000 V ~9,999 V	Kalibrering	☆
AC-20	AI2 uppmätt ström 1	0,000 mA ~20,000 mA	Kalibrering	☆

Specifikation av högpresterande frekvensomriktare
Tabell över

AC-21

AI2 samplingsström 1

0,000 mA ~20,000 mA

Kalibrering

☆

Specifikation av högpresterande frekvensomriktare
Tabell över

Kod	Benä mning	Inställningsområde	Standard	Förändring
AC-22	AI2 uppmätt ström 2	0,000 mA ~20,000 mA	Kalibrering	☆
AC-23	AI2 samplingsström 2	0,000 mA ~20,000 mA	Kalibrering	☆
AC-24	AO1 idealström 1	0,000 mA ~20,000 mA	Kalibrering	☆
AC-25	AO1 uppmätt ström 1	0,000 mA ~20,000 mA	Kalibrering	☆
AC-24	AO1 idealström 2	0,000 mA ~20,000 mA	Kalibrering	☆
AC-25	AO1 uppmätt ström 2	0,000 mA ~20,000 mA	Kalibrering	☆

Tabell över övervakningsparametrar

Funktionskod Benä	mning	Min. enhet
Grundläggande övervakningsparametrar för U0-gruppen
U0-00	Driftfrekvens (Hz)	0,01 Hz
U0-01	Inställningsfrekvens (Hz)	0,01 Hz
U0-02	Samlingsskenans spänning (V)	0.1V
U0-03	Utgångsspänning (V)	1V
U0-04	Utgångsström (A)	0.01A
U0-05	Utgående effekt (kW)	0,1 kW
U0-06	Utgående vridmoment (%)	0.1%
U0-07	DI ingångsläge	1
U0-08	Status för DO-utgång	1
U0-09	AI1 spänning (V)	0.01V
U0-10	AI2 spänning (V)	0.01V
U0-11	AI3 spänning (V)	0.01V
U0-12	Räkna värde	1
U0-13	Längd värde	1
U0-14	Visning av lastningshastighet	1
U0-15	PID-inställning	1
U0-16	PID-återkoppling	1
U0-17	PLC-steg	1
U0-18	Inmatad pulsfrekvens (Hz)	0,01 kHz
U0-19	Återkopplingshastighet (0,1 Hz)	0,1 Hz
U0-20	Överskottsoperation run	0,1 Min

Specifikation av högpresterande frekvensomriktare
Tabell över

U0-21	AI1-spänning före kalibrering	0.001V
U0-22	AI2-spänning före kalibrering	0.001V
U0-23	AI3-spänning före kalibrering	0.001V

Specifikation av högpresterande frekvensomriktare
Tabell över

U0-24	Linjär hastighet	1m/Min
U0-25	Nuvarande elektrifierande tid	1Min
U0-26	Aktuell körtid	0,1 Min
U0-27	Ingång PULS-frekvens	1Hz
U0-28	Kommunikation givet värde	0.01%
U0-29	Återkopplad hastighet för pulsgivare	0,01 Hz
U0-30	Visning av huvudfrekvens X	0,01 Hz
U0-31	Visning av hjälpfrekvens Y	0,01 Hz
U0-32	Visa valfritt värde för minnesadress	1
U0-34	Motorns temperatur	1°C
U0-35	Mål för vridmoment (%)	0.1%
U0-36	Roterande plats	1
U0-37	Vinkel för effektfaktor	0.1°
U0-39	VF separerar målspänning	1V
U0-40	VF separerar utgångsspänningen	1V
U0-41	Visuell visning av DI-ingångens status	1
U0-42	Visuell visning av DO-ingångens tillstånd	1
U0-43	Visuell display 1 för DI-funktionsstatus (funktion 01-funktion 40)	1
U0-44	Visuell display 2 av DI-funktionsstatus (funktion 41-funktion 80)	1
U0-59	Inställningsfrekvens (%)	0.01%
U0-60	Löpfrekvens (%)	0.01%
U0-61	Status för frekvensomvandlare	1

Kapitel 6 Beskrivning av parametrar

P0 grupp : Grundläggande funktionsgrupp

P0-00	Visning av GP-typ		Fabriksinställning	Relaterat till maskintyp
	Inställningsområde	1	Typ G (last med konstant vridmoment)
		2	P-typ (belastning av fläkt och pump)

Parametern är bara för användare att visa maskintyp och kan inte ändras.

1: vara lämplig för konstant vridmomentbelastning av angivna nominella parametrar

2: vara lämplig för variabel momentbelastning av angivna nominella parametrar (belastning av fläkt och pump)

P0-01	Styrläge för: a motor		Fabriksinställning	0
	Inställningsområde	0	Ingen hastighet Sensorvektorstyrning (SVC)
		1	Vektorstyrning av hastighetssensor (FVC)
		2	V / F kontroll

0: Ingen hastighet Sensor vektorstyrning

Vektorstyrningen med öppen slinga är lämplig för allmänna högpresterande styrtillämpningar. En frekvensomvandlare kan endast driva en motor, t.ex. en mängd verktygsmaskiner, centrifuger, träddragningsmaskiner, formsprutningsmaskiner etc.

1: Varvtalsgivarens vektorreglering är en vektorreglering med sluten slinga. Motorsidan måste vara installerad med encoder. Frekvensomvandlaren måste vara kopplad till samma typ av PG-kort med kodare. Den är lämplig för applikationer med högprecisionshastighetsstyrning eller momentstyrning. En omriktare kan endast driva en motor, t.ex. pappersmaskiner, kranar, hissar osv.
2: V / F-styrning är lämplig för ooccasion med mindre efterfrågan på belastning, eller en frekvensomvandlare driver flera motorer såsom fläktar och pumpar belastning. Den kan användas för att driva flera motorer med en frekvensomvandlare.

Prompt: Identifiering av motorparametrar krävs vid val av vektorstyrningsläge. Endast exakta motorparametrar kan dra nytta av vektorstyrningsläget. Genom att justera parametrarna för hastighetsregulatorn i funktionskoden i P2-gruppen (2 är andra gruppen) kan bättre prestanda uppnås.

P0-02	Val av kommandokälla		Fabriksinställning	0
	Inställningsområde	0	Manöverpanelens kommandokanal (LED släckt)
		1	Terminalens kommandokanal (LED lyser)
		2	Kommandokanal (LED blinkar)

Välj ingångskanal för styrkommando för frekvensomvandlare.

Styrkommandon för frekvensomvandlaren inkluderar: start, stopp, framåt, bakåt, jogga och så vidare. 0: Manöverpanelens kommandokanal ("LOCAL / REMOT" släckt);

På manöverpanelen kan knapparna RUN, STOP / RES användas för körkommandon.

1: Terminalens kommandokanal ("LOCAL / REMOT" tänds);

Multifunktionella ingångar FWD, REV, JOG, JOG, etc. för styrning av körkommandon.

Parameterbeskrivning

Specifikation av högpresterande frekvensomriktare

2: Kommandokanal ("LOCAL / REMOT" blinkar) Körkommandot ges av värddatorn via kommunikationsläget.

När detta väljs måste kommunikationskort finnas som tillval (Modbus RTU, CANlink-kort, användarprogrammerbart styrkort etc.).

P0-03	Källa för huvudfrekvens X		Fabriksinställning	0
	Inställningsområde	0	Digital inställning (förinställd frekvens P0-08, UP/DOWN modifieras, minne efter strömavbrott)
		1	Digital inställning (förinställd frekvens P0-08, UP/DOWN är modifierad, inget minne efter strömavbrott
		2 AI1
		3 AI2
		4 AI3
		5	Inställning av PULS (DI5)
		6	Kommando i flera steg
		7 PLC
		8 PID
		9	Kommunikation ges

Välj ingångskanal för given frekvens för omvandlaren. Det finns 10 huvudsakliga referensfrekvenskanaler: 0: Digital inställning (inget minne efter strömavbrott)

Värde som dess inställda frekvens initialt värde är P0-08 "förinställd frekvens". Använd knapparna ▲ ▼ (eller multifunktionsingångarna UP, DOWN) för att ändra det inställda frekvensvärdet.

Och när omriktaren slås på efter strömavbrott återställs frekvensinställningsvärdet till "digital setup preset frequency" som värde P0-08.

1: Digital inställning (minne efter strömavbrott)

Värde som dess inställda frekvens initialvärde är P0-08 "förinställd frekvens". Med knapparna ▲, ▼ (eller multifunktionsingångarna UP, DOWN) på tangentbordet ändras det inställda frekvensvärdet.

Och när omvandlaren slås på efter ett strömavbrott är den inställda frekvensen den frekvens som senast ställdes in med tangentbordets ▲, ▼-tangenter eller terminalerna UP, DOWN korrigering memoreras.

Det är viktigt att komma ihåg att P0-23 är "digital inställning av frekvens för minnesval", P0-23 används för att välja korrigeringsbelopp eller frekvens för minnet när drivenheten är stoppad. P0-23 är relaterad till driftstopp, och power-down-minnet är inte relaterat. Du måste vara uppmärksam på ansökan.

2: AI1
3: AI2
4: AI3

Det innebär att frekvensen ställs in av den analoga ingångsterminalen för att bestämma. VFD-kontrollpanelen har två analoga ingångsterminaler (AI1, AI2), ett valfritt I/O-expansionskort ger ytterligare en analog ingångsterminal (AI3).

Bland dem är AI1 0V \~ 10V spänningsingång, AI2 kan vara 0V \~ 10V spänningsingång, det kan också vara 4mA \~ 20mA strömingång. Väljs med bygel J8 på kontrollpanelen, AI3 är -10V \~ 10V spänningsingång.

Korrespondens mellan ingångsspänningen AI1, AI2, AI3 och målfrekvensen, som användaren kan välja fritt. VFD ger 5 grupper av korrespondens mellan kurvorna, inklusive 3 gruppkurvor med linjärt förhållande (2-punktskorrespondens), 2 grupper med 4-punktskorrespondens mellan kurvorna.

Specifikation av högpresterande frekvensomriktare

Parameter

Användargrupper kan ställas in via P4 och A6 gruppfunktionskod.

P4-33 funktionskod används för att ställa in AI1 \~ AI3 trevägs analog ingång. Välj en cuve i 5-gruppen och se sedan instruktionerna för P4 och A6 Gruppfunktionskod för detaljerad korrespondens för 5-gruppen av kurvor.

5: Puls given (DI5)

Frekvensinställningen ges av terminalpulsen. Specifikation för pulsreferenssignal: spänningsområde 9V \~ 30V, frekvensområde 0kHz \~ 100kHz. Pulsreferens kan endast anges från ingångsterminalen DI5 multifunktion.

Relationer DI5 terminal ingång pulsfrekvens som motsvarar den inställda, och ställs in av P4-28 \~ P4-31. Korrespondensen mellan de två punkterna är en rät linje som motsvarar förhållandet. Pulsingångens motsvarande inställning är 100,0%, vilket innebär procentandelen av den relativa maxfrekvensen P0-10.

6: Instruktion i flera steg

När du väljer exekveringsläge för flera instruktioner måste du ange DI-terminalerna via digital sammansättning olika tillständ som motsvarar olika frekvenser för det inställda värdet. VFD kan ställa in mer än fyra segment kommandoterminal, 16 tillständ fyra terminaler, PC-funktionskod kan motsvara någon av 16 "multi-directive". Multi-direktiv" är den relativa procentandelen av den maximala frekvensen P0-10.

DI digital ingångsterminal som ett multifunktionellt terminalblockkommando, du måste ställa in motsvarande grupp P4. För detaljer, se relevant funktionsparameter i grupp P4.

7: Enkel PLC

När frekvenskällan är en enkel PLC kan frekvensomriktarens körfrekvens ställas om till mellan 1 och 16 godtyckliga frekvenskommandon. Retentionstid för 1 till 16 frekvenskommandon och respektive accelerations- och retardationstid kan ställas in av användaren. För detaljerat innehåll hänvisas till PC-gruppens anvisningar.

8: PID

PID-regleringens utgång används som arbetsfrekvens vid val av process. Används i allmänhet för sluten reglering på plats, t.ex. sluten reglering av konstant tryck, sluten reglering av konstant spänning och andra förhållanden.

När PID används som frekvenskälla måste PA-gruppens parametrar för "PID-funktion" ställas in.

Avser den huvudsakliga frekvenskällan är värddatorn via kommunikationsläget.

VFD stöder två typer av kommunikation: Modbus. CANlink, Dessa två typer av kommunikation kan inte användas.

Kommunikationskort måste installeras när kommunikation används, VFD två typer av kommunikationskort är valfria, Användare måste välja enligt sina egna krav, Och du måste ställa in rätt parametrar för P0-28 "kommunikation expansionskort typ."

P0-04	Hjälpfrekvenskälla Y		Fabriksinställning	0
	Inställningsområde	0	Digital inställning (förinställd frekvens P0-08, UP/DOWN modifieras, minne efter strömavbrott)
		1	Digital inställning (förinställd frekvens P0-08, UP/DOWN modifieras, inget minne efter fel)
		2	AI1
		3	AI2
		4	AI3
		5	Inställning av PULS (DI5)
		6	Kommando i flera steg
		7	PLC
		8	PID
		9	Kommunikation ges

När extra frekvenskälla används som oberoende frekvensreferenskanal (dvs. frekvenskälla X till Yväxling), är dess användning densamma som för huvudfrekvenskälla X. Användningsinstruktioner kan hänvisas till P0-03.

När den extra frekvenskällan används som superposition (dvs. frekvenskälla X + Y, X till X + Y-omkopplare eller Y till X + Y-omkopplare), måste du vara uppmärksam på:

1) När den extra frekvenskällan är digital referens fungerar inte den förinställda frekvensen (P0-08). Användaren kan justera frekvensen med knapparna ▲, ▼ på tangentbordet (eller med multifunktionsingångarna UP, DOWN). Justera direkt på grundval av den huvudsakliga referensfrekvensen.
2) När hjälpfrekvenskällan ges av analog ingång (AI1, AI2, AI3) eller pulsingång till tidsinställningen, motsvarar 100% ingångens inställning för hjälpfrekvenskällans intervall kan ställas in med P0-05 och P0-06.
3) När en frekvenskälla används som pulsinmatning är det på samma sätt som när en analog källa används. Prompt: Val av hjälpfrekvenskälla Y och val av huvudfrekvenskälla X kan inte ställas in i samma kanal, det vill säga P0-03 och P0-04 är inställda på samma värde. Eller så leder det lätt till förvirring.

P0-05	Hjälpmedel överlagrad frekvens källa Y intervall		Fabriks inställning	0
	Inställningsområde	0	Relativt till den maximala frekvensen
		1	Relativt till frekvenskälla X
P0-06	Hjälpmedel överlagrad frekvens källa Y intervall		Fabriksinställning	0
	Inställningsområde		0%~150%

När val av frekvenskälla är "frequency overlay" (dvs P0-07 är inställd på 1, 3 eller 4), används dessa två parametrar för att bestämma justeringsområdet för hjälpfrekvenskällan.

När P0-05 används för att bestämma objektets hjälpfrekvensområde motsvarande källan, kan du välja att den maximala frekvensen ska vara relativ till huvudfrekvenskällan X. Om du väljer relativ till den primära frekvenskällan, används hjälpfrekvenskällan som huvudfrekvensområde för X-ändringar.

P0-07	Val av överlagrad frekvenskälla		Fabriksinställning	0
	Inställ ningso mråde	Bit	Val av frekvenskälla
		0	Källa för huvudfrekvens X
		1	Resultat av huvud- och hjälpdrift
		2	Omkoppling av huvudfrekvenskälla X och hjälpfrekvenskälla Y
		3	Huvudfrekvenskälla X, resultatomkopplare för huvud- och hjälpdrift
		4	Hjälpfrekvenskälla Y, resultatomkopplare för huvud- och hjälpdrift
		Tio bitar	driftförhållande mellan huvud- och hjälpfrekvenskälla
		0	Huvud + extra
		1	Huvud- och sidoverksamhet
		2	Max. av de två
		3	Min. av de två

Med denna parameter väljer du kanal för frekvensreferens. Realiserad genom frekvenssammansättning primär frekvenskälla X och hjälpfrekvenskälla Y ges.

En siffra: Val av frekvenskälla: 0:

Huvudfrekvenskälla X

Huvudfrekvens X används som målfrekvens.

1: Resultat av huvud- och hjälpdrift Resultat av huvud- och hjälpdrift som målfrekvens.

Se instruktionerna för huvud- och hjälpdriftsrelationerna för funktionskod "Ten Bit".

2: Omkoppling av huvudfrekvenskälla X och hjälpfrekvenskälla Y. När multifunktionsingång 18 (frekvensomkopplare) är ogiltig, är huvudfrekvenskälla X målfrekvens. När multi-

funktion ingångsterminal 18 är (frekvensomkopplare) giltig, hjälpfrekvenskälla Y är målfrekvens.

3: Omkoppling av huvudfrekvenskälla X och huvud- och hjälpdriftresultat. När multifunktionsingång 18 är (frekvensomkopplare) ogiltig, är huvudfrekvenskälla X målfrekvens. När multifunktionsingång 18 är (frekvensomkopplare) giltig, är huvud- och hjälpdriftens resultat målfrekvens.
4. Omkoppling av hjälpfrekvenskälla Y och resultat av huvud- och hjälpdrift. När multifunktionsingång 18 är (frekvensomkopplare) ogiltig, är hjälpfrekvenskälla Y målfrekvens. När multifunktionsingång 18 är (frekvensomkopplare) giltig, är huvud- och hjälpdriftens resultat målfrekvens.

Tio bit: Driftförhållande mellan huvud- och hjälpfrekvenskälla: 0:

Huvudfrekvenskälla X + hjälpfrekvenskälla Y

Summan av huvudfrekvens X och accessfrekvens Y används som målfrekvens. Uppnå frekvensöverlagring givet funktion.

1: Huvudfrekvenskälla X- hjälpfrekvenskälla Y

Skillnaden mellan huvudfrekvenskälla X och hjälpfrekvenskälla Y används som målfrekvens.

2: MAX (huvudfrekvenskälla X, hjälpfrekvenskälla Y) Ta det högsta absoluta värdet av huvudfrekvens X och hjälpfrekvens Y som målfrekvens.
3: MIN (huvudfrekvenskälla X, hjälpfrekvenskälla Y) Ta det lägsta absoluta värdet för huvudfrekvens X och hjälpfrekvens Y som målfrekvens. Dessutom kan offsetfrekvensen ställas in med P0-21 när frekvensvalskällan är huvud- och hjälpdrift. Offsetfrekvens överlagrad på huvud- och hjälpdriftresultatet för att flexibelt svara på olika behov.
4: MIN (huvudfrekvenskälla X, hjälpfrekvenskälla Y) Ta det lägsta absoluta värdet för huvudfrekvens X och hjälpfrekvens Y som målfrekvens. Dessutom kan offsetfrekvensen ställas in med P0-21 när frekvensvalskällan är huvud- och hjälpdrift. Offsetfrekvens överlagrad på huvud- och hjälpdriftresultatet för att flexibelt svara mot olika behov.

P0-08	Förinställd frekvens	Fabriksinställning	50,00 Hz
	Inställningsområde	0.00~max. frekvens (val av frekvenskälla till digital inställning är effektiv)

När frekvenskällan väljs för "Digital setup" eller "terminal UP / DOWN", är den digitala frekvensomriktarens funktionskod det ursprungliga inställningsvärdet.

P0-09	Körriktning		Fabriksinställning	0
	Inställningsområde	0	Samma riktning
		1	Motsatt riktning

Genom att ändra funktionskoden kan man inte ändra de elektriska ledningarna och uppnå syftet att ändra motorrotationen. Vilka åtgärder för att justera motorn (U, V, W) för att konvertera två rader av motorns rotationsriktning.

Uppmaning: Efter initialisering av parametern kommer motorns körriktning att återställa det ursprungliga tillståndet. Var försiktig om du använder den under förutsättning att motorstyrningen inte får ändras efter det att systemet har felsökts.

P0-10	Max. frekvens	Fabriksinställning	50,00 Hz
	Inställningsområde	50,00 Hz ~ 600,00 Hz

VFD analog ingång, pulsingång (DI5), flerstegsinstruktioner etc., som frekvenskälla är 100,0% i förhållande till respektive skalning P0-10.

VFD har en maximal utmatningsfrekvens på upp till 3200 Hz. För att ta hänsyn till frekvensupplösning och frekvensinmatningsområde för båda indikatorerna, kan man välja decimaler för frekvensinstruktion med P0-22.

När P0-22 är valt som 1 är frekvensupplösningen 0,1Hz. I detta fall är P0-10 inställd i intervallet 50,0Hz \~ 3200,0Hz;

När P0-22 är valt som 2 är frekvensupplösningen 0,1Hz. I detta fall är P0-10 inställd i intervallet 50,0Hz \~ 600,00Hz.

Specifikation av högpresterande frekvensomriktare Parameter

P0-11	Källa för övre frekvens		Fabriksinställning	0
	Fabriksinställning	0	P0-12 inställning
		1 AI1
		2 AI2
		3	AI3
		4	Inställning av PULSE
		5	Kommunikation ges

Definiera källan till de övre frekvenserna. Övre gränsfrekvens kan ställas in från den digitala (P0-12), den kan också härledas från den analoga ingångskanalen. Vid inställning av den övre gränsfrekvensen för analog ingång, motsvarar 100% av inställningen för analog ingång P0-12.

Till exempel, när du använder vridmomentstyrning inom området för lindningskontroll, för att undvika att bryta materialet och uppträda "hastighetsfenomen", kan du använda de analoga inställda frekvenshattarna. När omriktaren körs vid den övre frekvensgränsen fortsätter omriktaren att köra i den övre frekvensen.

P0-12	Övre frekvens	Fabriksinställning	50,00 Hz
	Inställningsom rade	Övre frekvens P0-14~maximalfrekvens P0-10
P0-13	Övre frekvens offset	Fabriksinställning	0,00 Hz
	Inställningsom rade	0,00Hz~maximalfrekvens P0-10

När den övre gränsfrekvensen är analog eller pulsinställning, används P0-13 som inställningsvärde för förskjutningen. Biasfrekvensen och P0-11 ställer in en övre gränsfrekvens som överlagras på det inställda värdet som den slutliga övre gränsfrekvensen.

P0-14	Lägre frekvens	Fabriksinställning	0,00 Hz
	Inställningsområde	0,00Hz ~övre frekvens P0-12

När frekvensstyrningen understiger den lägre frekvens som ställts in av P0-14, kan omriktaren stoppa eller sänka gränsfrekvensen för drift eller nollhastighetskörning. Vilken typ av driftläge som ska väljas kan ställas in med P8-14 (inställning av frekvens under driftläge för lägre frekvens).

P0-15	Bärfrekvens	Fabriksinställning	Relaterat till maskintyp
	Inställningsom rade	0,5 kHz ~16,0 kHz

Denna funktion justerar omriktarens bärfrekvens. Genom att justera bärfrekvensen kan man minska motorbullret, undvika resonanspunkten i det mekaniska systemet och minska störningarna och läckströmmen från linje till jord i växelriktaren.

När bärfrekvensen är låg ökar utgångsströmmens högre harmoniska komponent, motorförlusten ökar och motortemperaturen ökar. När bärfrekvensen är hög minskar motorförlusten och motortemperaturen, men växelriktarens förlust ökar, växelriktarens temperatur ökar och störningarna ökar.

Justering av bärfrekvensen kommer att påverka följande egenskaper:

Bärfrekvens	Låg → hög
Motorbuller	Stor → liten
Vågform för utgående ström	Dålig → bra
Motorns temperaturökning	Hög → låg
Temperaturökning av omvandlaren	Låg → hög
Läckström	Liten → stor
Externt utstrålad störning	Liten → stor

För olika växelriktare är bärfrekvensens fabriksinställningar olika. Även om användarna kan ändra, men observera: Om värdet på bärfrekvensen är högre än det fabriksinställda, kommer det att orsaka
