NÁVOD K OBSLUZE FI-5500 MSW

Základní funkce a popis měniče frekvence:

1) Třídy napětí: zařízení podporuje tři třídy napětí: jednofázové 220 V, třifázové 220 V a třifázové 380 V.
2) Bohatý režim řízení: kromě vektorového řízení čidla rychlosti, bezsenzorové vektorové řízení a skalární řízení U/f, řízení separace U/f.
3) Bohatá sběrnice: podpora sběrnice Modbus-RTU a CANlink.
4) Četné typy kodérů: podpora diferenciálního kodéru, kodérů s otevřeným kolektorem, rotační transformátor atd.
5) Zcela nový bezsenzorový algoritmus vektorového řízení.

Zcela nové SVC (bezsenzorové vektorové řízení) zajišťuje lepší stabilitu při nízké rychlosti, větší zátěž při nízkých frekvencích a podporuje řízení točivého momentu SVC.

6) Výkonný software na pozadí: odesílání, stahování parametrů, osciloskop v reálném čase je možno realizovat v softwaru na pozadí.

Funkce Popis
Ochrana motoru proti přehřátí	Po zvolení rozšířující karty PC1, může A13 přijímat vstupní signál snímače teploty motoru (PT100, PT1000) pro aktivaci ochrany proti přehřátí.
Rychlé omezení proudu	Zabránění chyby nadproudu u měniče frekvence
Dvoupolohový spínač motoru	Dva soubory parametrů motoru umožňují použití dvoupolohového spínače motoru.
Obnovení uživatelských parametrů	Uživatelé mohou ukládat nebo obnovovat vlastní parametry.
Přesnost analogových I/O	Přesnost povýrobní kalibrace (nebo bodové kalibrace) I/O může být <20 mv
Zobrazování nestandardních parametrů	Uživatelé mohou rozhodnout, které parametry funkce se mají zobrazovat.
Zobrazování změněných parametrů	Uživatel si může zobrazit parametry funkce po úpravě.
Volitelné metody zpracování chyb	Uživatelé si mohou vybírat provozními režim měniče po potvrzení určitých poruch: zastavení volnoběhem, zastavení brzděním, nepřetržitý provoz. Uživatelé si také mohou zvolit frekvenci nepřetržitého provozu.

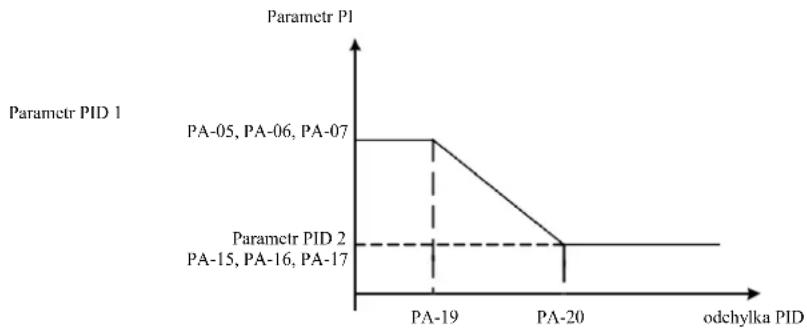

Přepínač parametrů PID	Dva soubory parametrů PID je možno přepínat pomocí svorky nebo na základě odchylky.
Detekce ztráty zpětné vazby PID	Hodnota detekce ztráty zpětné vazby PID poskytuje ochranu během provozu PID.
Pozitivní / negativní logíka DIDO	Uživatel si může nastavit pozitivní / negativní logíku DIDO.
Zpoždění odczyv DIDO	Uživatel si může nastavit dobu zpoždění odczyv DIDO.
Provoz s krátkým přerušením napájení	Pokud dojde ke krátkodobému přerušení napájení nebo poklesu napětí, měnič frekvence hude ještě krátkou dobu běžet.
Odpočítávání času	Podpora pro odpočítávání času, maximálně 6500 minut.

Otevřete obal a zkontrolujte obsah.

Po otevření krabice je třeba důkladně zkontrolovat, zda model uvedený na výrobním štítku a jmenovitá hodnota měniče frekvence se shodují s objednávkou. Balení obsahuje objednané zařízení, osvědčení o kvalifikaci, návod k použití a záruční list.

V případě jakéhokoliv poškození vzniklého během přepravy nebo chybějících položek kontaktujte prosím naši společnost nebo dodavatele.

Kapitola 1 Bezpečnostní informace a bezpečnostní opatření

Bezpečnostní opatření jsou v tomto návodu rozděleny do dvou kategorii:

Varování – může dojít k vážným zraněním a smrti v důsledku obsluhy a manipulace, které nejsou v souladu s požadavky.

Upozornění: může dojit ke středním nebo lehkým zrančním a poškození zařizení v důsledku činnosti, které nejsou provádčny v souladu s požadavky.

Pečlivě si přečtěte tuto kapitolu před instalací, nastavováním a údržbou systému a postupujte v souladu s bezpečnostními předpisy a opatřeními. Společnost nenese žádnou odpovědnost za jakákoliv zranění a ztráty způsobené provozováním a činnostmi, které nejsou v souladu s požadavky.

1.1 Bezpečnostní pravidla

1.1.1 Před instalací:

Varování

• Pokud se do zařízení dostala voda, chybí nebo je po rozbalení poškozená některá ze součástí, v žádném případě zařízení neinstalujte!
  • V případě jakýchkoliv nesouladů mezi dodacím listem a dodaným zařízením, instalaci neprovádějte!

Varování

Se zařízením manipulujte velmi opatrně, v opačném případě může dojít k jeho poškození!
- Pokud je měnič frekvence poškozen, nebo mu chybí nějaké části, zařizení nepoužívejte! Existuje nebezpeční zranění!
- Nedotýkejte se části ovládacího systému rukama, existuje zde nebezpečí elektrostatického výboje!

1.1.2 Během instalace:

Varování

• Instalujte na nehořlavém povrchu, jako např. kov a v dostatečné vzdálenosti od hořlavých materiálů, v opačném případě může dojít k požáru.
• Nešroubujte bez rozlišení upevňovací šrouby prvků, zejména ty, které jsou označené červenou barvou!

Upozornční

• Nevkládejte konce vodičů ani šrouby do měniče, protože může dojít k jeho poškození! Měnič instalujte v mistě bez větších vibraci a chraňte jej před sluncem.

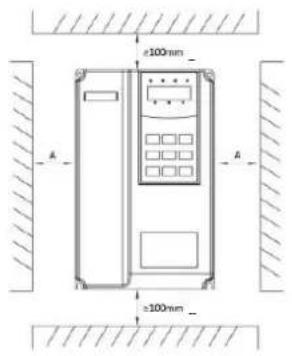

• Pokud jsou ve stejné skřini instalovány více než dva měniče frekvence, umístěte je tak, aby byl zajištěn efekt odvodu tepla.

1.1.3 Během zapojování vodičů

Varování

• Postupujte dle návodu k použití a pozvěte si profesionální elektrotechnické pracovníky, v opačném případě může dojít k nebczpečí!
• Měnič frekvence by měl být od napájení oddělen jističem, v opačném případě hrozí nebezpeči požáru!
• Pred připojením se ujistěte, že stav napájení je nulový, v opačném případě hrozi nebezpečí úrazu elektrickým proudem!
• Ujistěte se, že měnič je uzemněn správně a v souladu s normami, v opačném případě hrozi nebezpečí úrazu elektrickým proudem!

Varování

• Nezapojujte vstupní napájení do výstupních svorek (U, V, W) na měniči frekvence. Dodržuje označení na svorkách vodičů a nezapojujte je nesprávně, aby nedošlo k poškození měniče.
• Ujistěte se, že veškerá elektrická zapojení odpovídaji požadavkům EMC (elektromagnetická kompatibilita) a místním bezpečnostním normám. Průřezy všech kabelů by měly být takové, jak je doporučeno v návodu, v opačném případě může dojít k nchodě!
• Nepripojujte brzdný rezistor bezprostředně mezi svorky DC propojovací lišty (+) (-), v opačném připadě může dojít k požáru!
  • Pro kodér používejte jednotný stíněný kabel pro zajištění spolehlivého uzemnění svorky stínící vrstvy!

1.1.4 Před zapnutím napájení

Upozornění

• Zkontrolujte shodu mezi třídou vstupního napájecího napětí a třídou jmenovitého napětí měniče frekvence, správné připojení vstupní svorek napájení (R, S, T) a výstupních svorek (U, V, W). Zkontrolujte, zda nedošlo ke zkratu v periferním obvodu připojeném k měniči a zda jsou a vodiče utaženy, v opačném případě může dojít k poškození měniče.
• Žádná část měniče frekvence nevyžaduje provedení testu napětí, protože výrobek již testován byl!

Varování

• Měnič frekvence připojte k elektrickému proudu po předchozím nasazení krytu, v opačném případě může dojit ke zranění elektrickým proudem!
• Elektrické zapojení veškerého periferního příslušenství by mělo být v souladu s návodem k použití a vodiče by měly být správně zapojeny v souladu se způsobem spojování obvodů uvedeném v návođu, v opačném případě může dojít k nehodě!

1.1.5 Po zapnutí napájení

Varování

• Neotevírejte kryty po zapnutí zařízení, v opačném případě může dojít k úrazu elektrickým proudem!
• Nedotýkejte se měniče ani periferního obvodu mokrýma rukama, v opačném případě může dojít k úrazu elektrickým proudem!
  • Nedotýkejte se vstupních a výstupních svorek měniče frekvence, v opačném případě může dojít k úrazu elektrickým proudem!
• Při prvním zapnutí, měnič frekvence provede bezpečnou detekci vnějsího silnoproudého uzlu – nedotýkejte se svorek vodičů U, V, W měniče ani svorek vodičů motoru, v opačném případě může dojít k úrazu elektrickým proudem!

1.1.6 Při provozu zařízení

Upozornění

• Nedotýkejte se chladícího ventilátoru ani výstupních otvorů pro zjištění teploty, v opačném případě hrozí riziko popálení!
• Nepovolaná osoba bez příslušné kvalifikace nemůže detekovat signál, v opačném případě může dojít ke zranění osob ne poškození zařízení.

Varování

• Zabraňte, aby během provozu měniče frekvence nedocházelo k pádům předmětů do zařízení, v opačném případě může dojít k jeho poškození!
• Neovládejte měnič zapínáním a vypínáním stykače, v opačném případě může dojít k jeho poškození!

1.1.7 Údržba

Varování

• Neopravujte ani neprovádějte údržbu na zařízení, pokud je zapnuté, v opačném případě může dojít k úrazu elektrickým proudem!
• Udržbu nebo opravy můžete na měniči provádět pouze tchdy, když je napětí měniče <DC 36V po uplynutí 2 minut od výpadku napětí, v opačném případě může zbytkový elektrický náboj na kondenzátoru způsobit zranění osob!
• Osoby bez profesionálního proškolení nemohou opravovat ani provádět údržbu měniče frekvence, v opačném připadě může dojít ke zranění osob nebo poškození zařízení.
• Pokud dojde k výměně měniče frekvence, je třeba nastavit parametry. Před opětovným připojením zařízení je třeba zasunout všechny zástrčky do příslušných zdířek (zásuvek).

1.2 Bezpečnostní opatření

1.2.1 Kontrola izolace motoru

Při prvním použití motoru, při opětovném použití motoru po delší odstávce a při pravidelné kontrole motoru, je nezbytné zkontrolovat jeho izolaci, aby nedoslo k poškození měniče frekvence v důsledku nespravné izolace vinutí motoru. Během kontroly izolace, odpojte motorový kabel od měniče frekvence. Doporučujeme 500V napěťový tramegger, naměřený izolační odpor by měl být ≥ 5MΩ.

1.2.2 Tepelná ochrana motoru

Pokud zvolený motor neodpovidá jmenovitému výkonu měniče frekvence, zejména je-li jeho jmenovitý výkon větší než jmenovitý výkon měniče frekvence, je třeba upravit příslušné parametry ochrany motoru nebo před motorem nainstalovat tepelné relé za účelem ochrany.

1.2.3 Provoz nad frekvenci sitě

Technické parametry vysokoúčinného měniče frekvence

Měnič frekvence poskytuje výstupní frekvenci 0 Hz \~ 3200 Hz. Pokud uživatelé musí pracovat při frekvenci nad 50 Hz, je třeba vzít v úvahu toleranci mechanického zařízení.

1.2.4 Vibrace mechanického zařízení

Při určité výstupní frekvenci měniče, může vzníkat bod mechanické rezonance zátěžového zařízení. Aby k tomu nedocházelo, je možno nastavit parametr frekvence skokové změny.

1.2.5 Informace o zahřivání motoru a jeho hlučnosti

Výstupním napětím měniče frekvence je frekvence PWM, která obsahuje určité harmonické, takže teplota, hluk a vibrace motoru se mírně zvýší ve srovnání s provozem na síťové frekvenci.

1.2.6 Umistění součástek citlivých na napětí nebo kondenzátoru pro zlepšení koeficientu výkonu na výstupní straně

Výstupe měniče frekvence je frekvence PMB. Pokud na výstupní straně bude umístěn kondenzátor pro zlepšení koeficientu výkonu nebo napěťově závislý rezistor za účelem ochrany před úderem blesku, můžete snadno způsobit dočasný nadproudu nebo dokonce poškodit měnič frekvence. Prosím nepoužívejte!

1.2.7 Spínací zařízení, jako např. stykač, pro vstupní a výstupní svorky měniče frekvence

Pokud je mezi napájením a vstupní svorkou měniče frekvence instalován stykač, neměl by být používán pro řízení spouštění a zastavení měniče. Pokud je požadováno, aby tento stykač ovládal spouštění a zastavení měniče, časová prodleva by neměla být kratší než 1 hodina. Časté spouštění a vypínání snadno zkrátí životnost kondenzátoru v měniči. Pokud jsou mezi výstupní svorkou a motorem nainstalována spínací zařízení, jako např. stykač, je třeba zajistit provoz měniče frekvence bez výstupu, v opačném případě může dojít ke snadnému poškození modulu.

1.2.8 Použivání nad jmenovité napětí

Nepoužívejte měnič frekvence tohoto typu nad rozsah pracovního napětí povoleného v návodu, v opačném případě by mohlo dojít k poškození zařízení. V případě potřeby k transformaci napětí použijte vhodný přístroj pro zvýšení nebo snížení napětí.

1.2.9 Změna třifázového vstupu na dvoufázový

Neměňte třifázový měnič frekvence na dvoufázový, v opačném případě může dojít k poruše nebo poškození.

1.2.10 Ochrana před úderem blesku

V měniči frekvence je umístěno ochranné zařízení proti přepětí způsobeném úderem blesku, takže má určitou schopnost vlastní ochrany proti indukčnímu výboji. V případě častých úderů blesku v mistě zákazníka, je nutná dodatečná ochrana, kterou je třeba umístit před měničem.

1.2.11 Nadmořská výška a snižování jmenovitých hodnot

V oblastech s nadmořskou výškou nad 1000 je účinek rozptylu tepla měničem frekvence slabší v důsledku řídnutí vzduchu, takže je nutné před použitím snížit jmenovité hodnoty. Prosíme, kontaktujte naši firmu za účelem konzultace.

1.2.12 Adaptivní motor

1) Standardní adaptivní motor to je čtyřpólový asynchronní indukční motor s kotvou nakrátko. Vyberte měnič frekvence v souladu se jmenovitým proudem motoru.

2) Chladicí ventilátor a vřeteno rotoru motoru s konstantní frekvencí jsou koaxiálním spojením. Pokud rychlost otáček klesne, chladící účinek ventilátoru se sníží, także pokud se motor bude přehřivat, je třeba nainstalovat výkonný odtahový ventilátor nebo změnit motor na motor s proměnnou frekvencí.

3) Standardní parametry adaptivního motoru jsou zabudovány do měniče frekvence. Je nutné identifikovat parametry motoru nebo upravit výchozí hodnotu na základě skutečné situace, aby co nejvíce odpovídala skutečné hodnotě, v opačném případě to může vliv na provoz a funkci ochrany.

4) Zkrat v kabelu nebo v motoru může vést k alarmu nebo dokonce k explozi měniče frekvence. Nejdříve je třeba provést test izolace na zkrat s motorem a elektrického zapojení nainstalovaného poprvé. Toto je také nezbytné pro každodenní údržbu. Při provádění textu je třeba zcela oddělit měnič od testovaného dílu.

Kapitola 2. Informace o produktu

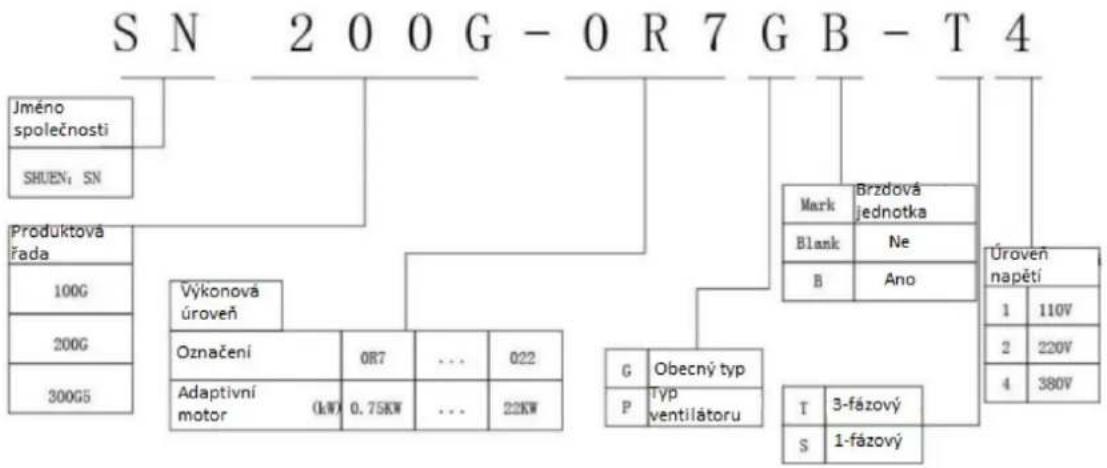

2.1 Označení


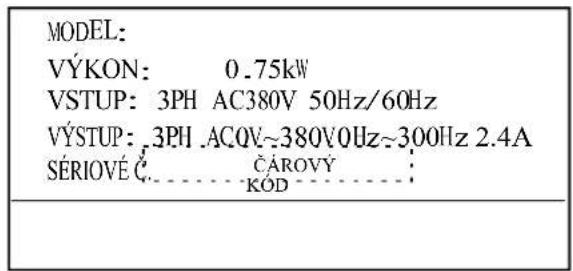

2.2 Výrobní štítek

MODEL: VÝKON: 0.75kW VSTUP: 3PH AC380V 50Hz/60Hz VÝSTUP: .3PH .ACQV~380V0Hz~300Hz 2.4A SÉRIOVÉ Č. CÁROVÝ : KÓD :

Obr. 2 – 2 Výrobní štítek

2.3 Měnič frekvence

Obrázek 2-1 Model a technické údaje měniče frekvence

Model měniče frekvence	Jmenovitý elektrický výkon (kVA)	Vstupní proud (A)	Výstupní proud (A)	Adaptivní motor
				kW	KM
3-fázové napájení: 380V, 50/60Hz
10061537	1.5	3.4	2.1	0.75	1
10061534	3.0	5.0	3.8	1.5	2
10061533	4.0	5.8	5.1	2.2	3
10061532	5.9	10.5	9.0	3.7	5
10061531	8.9	14.6	13.0	5.5	7.5
10061530	11.0	20.5	17.0	7.5	10
10061536	17.0	26.0	25.0	11.0	15
10061535	21.0	35.0	32.0	15.0	20

2.4 Technické údaje

Tabulka 2-2 Technické údaje měniče frekvence

Pol.		Hodnoty
	Nejvyšší frekvence	Vektorové řízení: 0~300HzŘízení U/f: 0~3200Hz
	Nosná frekvence	0.5kHz~16kHzAutomatická regulace nosné frekvence na základě charakteristicky zatížení

Technické parametry vysokoúčinného měniče frekvence

Základní funkce	Vstupní frekvenční rozlišení	Nastavení hodnoty: 0.01HzNastavení simulace: nejvyšší frekvence ×0.025%
	Režim řízení	SVCFVCŘízení U/f
	Startovací moment	Zařízení typu G: 0.5Hz/150% (SVC); 0Hz/180% (FVC)Zařízení typu P: 0.5Hz/100%
	Rozsah nastavení rychlosti	1: 100 (SVC) 1: 1000 (FVC)
	Přesnost stabilizace rychlosti	±0.5% (SVC)	±0.02% (FVC)
	Přesnost řízení točivého momentu	±5% (FVC)
	Přetížitelnost	Zařízení typu G: 150% jmenovitého proudu za 60s; 180% jmenovitého proudu za 3sZařízení typu P: 120% jmenovitého proudu za 60s; 150% jmenovitého proudu za 3s
	Podpora točivého momentu	Automatická podpora točivého momentu; manuální zvýšení točivého momentu o 0,1% ~ 30,0%

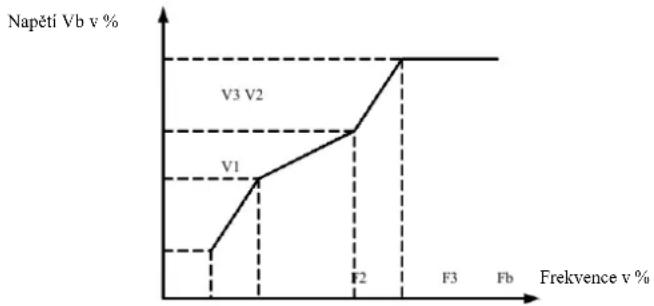

	Křivka U/f	Tři možnosti: typ lineární; typ vícebodový; U/f křivka typu N výkonu (výkon 1,2, výkon 1,4, výkon 1,6, výkon 1,8, výkon 2)
	Separace U/f	2 možnosti: plná separace, poloviční separace
	Křivky zrychlení / zpomalcní	Způsob zrychlení / zastavení lineární nebo křivka S. Čtyři druhy doby zrychlení / zpomalení. Časový rozsah zrychlení / zpomalení: 0,0 ~ 6500,0 s
	DC brzdění	Frekvence DC brzdění: 0.00Hz~maximální frekvence;doba brzdění: 0,0 s ~ 36,0 s brzdného účinku; hodnota proudu: 0,0% ~ 100,0%
	Krokové řízení	Rozsah krokové frekvence: 0,00 Hz ~ 50,00 Hz;Doba krokového zrychlení / zpomalení 0,0 s ~ 6500,0 s

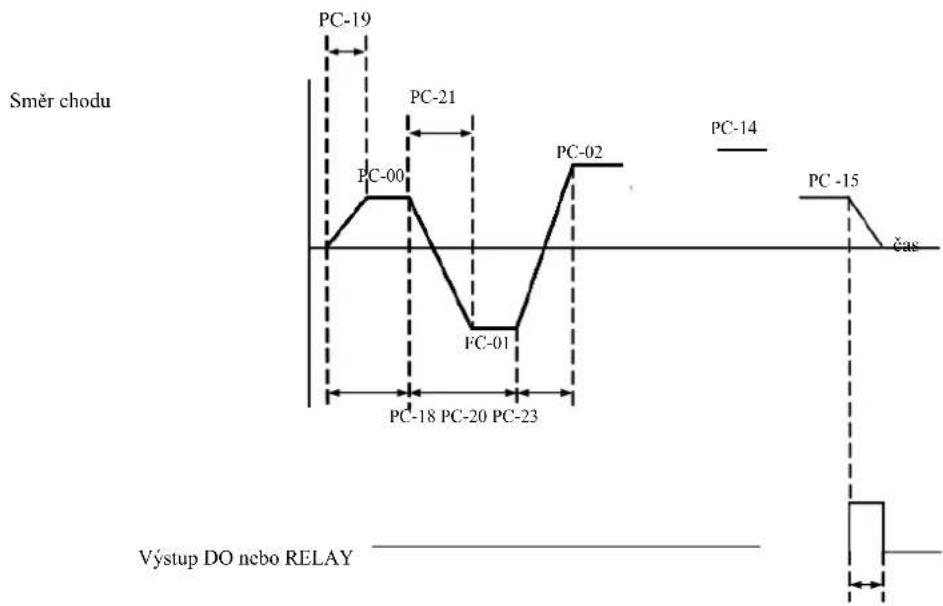

	Jednoduchý ovladač PLC,vícekroková rychlost	Realizuje 16 krokových rychlostí pomocí vestavěného ovladače PCS nebo řídícího terminálu.
	Vestavěný PID	Snadné řízení procesu, řídící systém s uzavřenou smyčkou
	Automatická regulace napětí	Automaticky udržuje konstantní vstupní napětí v případě jakékoliv změny napětí v síti
	Přepětí, nadproud, kontrola blokace motoru	Automatické omezení proudu / napětí během provozu, zabránění častému vypínání způsobenému nadproudem a přepětím
	Rychlá funkce omezení proudu	Snižuje chybu nadproudu, chrání normální provoz měniče.
	Omezení a ovládání točivého momentu	Značka „Nawy“ snižuje točivý moment během provozu, zabraňuje častým výpadkům v důsledku nadproudu, vektorový režim s uzavřenou smyčkou může realizovat řízení točivého momentu.

Pol. Hodnoty
Individualizované funkce	Vynikající výkon	Řízení motoru díky vysoce výkonnému proudovému vektorovému řízení
	Funguje v případě krátkého výpadku proudu	Snížení napčtí je kompenzováno zpětnovazební energií zátče v případě dočasného výpadku proudu, což udržuje měnič frekvence v nepřetržitém provozu po krátkou dobu.
	Rychlé omezení proudu	Vyhýbejte se častým chybám nadproudu měniče.
	Časová kontrola	Funkce časové kontroly: nastavení času v rozsahu 0,0 min ~ 6500,0 min
	Vícemotorový spínač	2 sady parametrů motoru umožňují řízení přepínáním dvou motorů
	Vícevláknová sběrnice	Podpora dvou druhů pólové sběrnice typu spot: R S -4 8 5, C A N li n k
	Ochrana proti přehřátí	Volitelná multifunkční karta, analogový vstup A13 může přijímat signál snímače teploty motoru (PT100, PT1000)
	Vícenásobný kodér	Podporuje různé kodéry, jako např. diferenciální, otevřený kolektor a rotační transformátor
	Uživatelsky programovatelné	Volitelná karta programovatelná uživatelem umožňuje sekundární zpracování.
	Výkonný software pracující na pozadí	Podpora provozních parametrů a virtuálního osciloskopu. Realizace grafického sledování vnitřního stavu měniče frekvence prostřednictvím virtuálního osciloskopu.
	Zdroj příkazů	Příslušný ovládací panel, příslušný ovládací terminál, příslušný sériový komunikační port. Přepínání mnoha způsoby.
	Zdroj frekvence	10 zdrojů frekvence: příslušná číslice, příslušné analogové napčtí, příslušný analogový proud, příslušný impuls, příslušný sériový port. Přepínání mnoha způsoby.
	Podpůrný zdroj frekvence	10 podpůrných zdrojů frekvence. Flexibilní ladění podpůrné frekvence a syntéza frekvence

Technické parametry vysokoučinného měniče frekvence

Svorky	Vstupní svorky	Standard:5 digitálních vstupních svorek, z toho 1 podporuje rychlý impulsní vstup s frekvencí 100 Hz,2 analogové vstupní svorky, z toho 1 podporuje napěťový vstup 0 ~ 10 V nebo proudový vstup 4 ~ 20 mAMožnost rozšíření o:5 digitálních vstupních svorek1 analogovou vstupní svorku, která podporuje napětí 0 ~ 10 V.
	Výstupní svorky	Standard:1 vstupní pulzní rychlospojka (otevřený kolektor je volitelný), podporuje čtvercový výstupn signál 0 ~ 100 kHz1 svorka digitálního výstupu1 svorka výstupu relé1 svorka analogového výstupu podporuje proudový vstup 0 ÷ 20 mA nebo napětí 0 ÷ 10 V.Možnost rozšíření o:1 svorku digitálního výstupu1 svorku výstupu relé1 svorku analogového výstupu podporující proudový vstup 0 ÷ 20 mA nebo napětí 0 ~ 10 V.
Obsluha displeje a klávesnice	Pol. Hodnoty
	Displej LEDBlokace tlačítek a výběr funkce	Parametry zobrazeníČástečná nebo úplná blokace tlačítek na klávesnici, určení rozsahu funkce některých tlačítek, aby nedocházelo k chybám při jejich používání.
	Ochranné funkce	Detekce zkratu motoru po zapnutí, výchozí ochrana vstupních /výstupních fází, nadproudová ochrana, přepěťová ochrana, podpěťová ochrana, ochrana proti přehřátí, ochrana proti přetížení.
Provozní prostředí	Volitelné příslušenství	Ovládací panel LCD, brzdná jednotka, multifunkční rozšířující karta, rozšířující karta IO (vstup/výstup), komunikační karta RS485, komunikační karta CANlink, PG karta s diferenciálním vstupem, PG karta rotačního transformátoru, PC karta se vstupem OC.
	Místo použití	Ve vnitřních prostorách bez přímého slunečního záření, prachu, korozivních plynů, hořlavých plynů, olejové mlhy, vodní páry, kapající vody nebo slaného prostředí.
	Nadmořská výška	< 1,000m
	Okolní teplota	-10^ +40^ (v případě, že okolní teplota dosahuj 40 °C ~ 50 °C, je třeba ji snížit, aby se zařízením bylo možno pracovat)
	Vlhkost	< 95%RH, bez kondenzace
	Vibrace	< 5.9m/s (0.6g)
	Teplota skladování	-20^ +60^

2.5 Vnější výkres, rozměry montážních otvorů
2.5.1 Vnější výkres

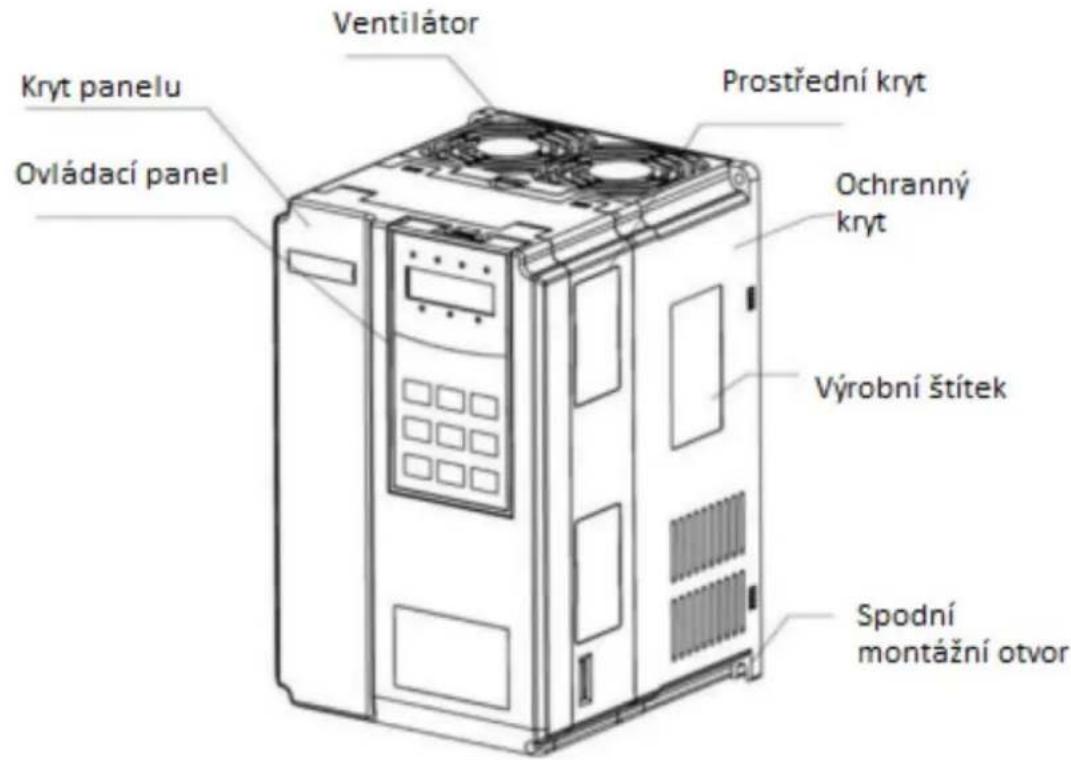

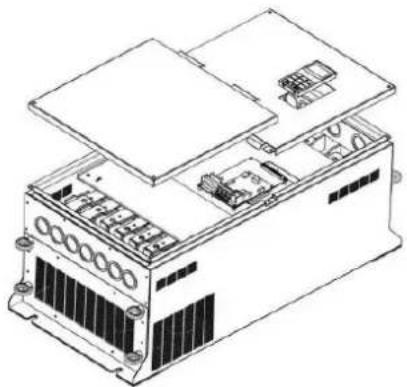

Ventilátor Kryt panelu Ovládací panel Prostřední kryt Ochranný kryt Výrobní štítek Spodní montážní otvor

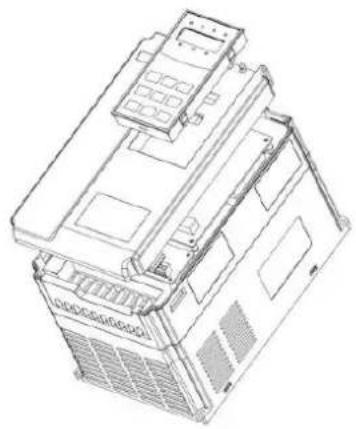

Obr. 2-3 Vnější pohled VFD

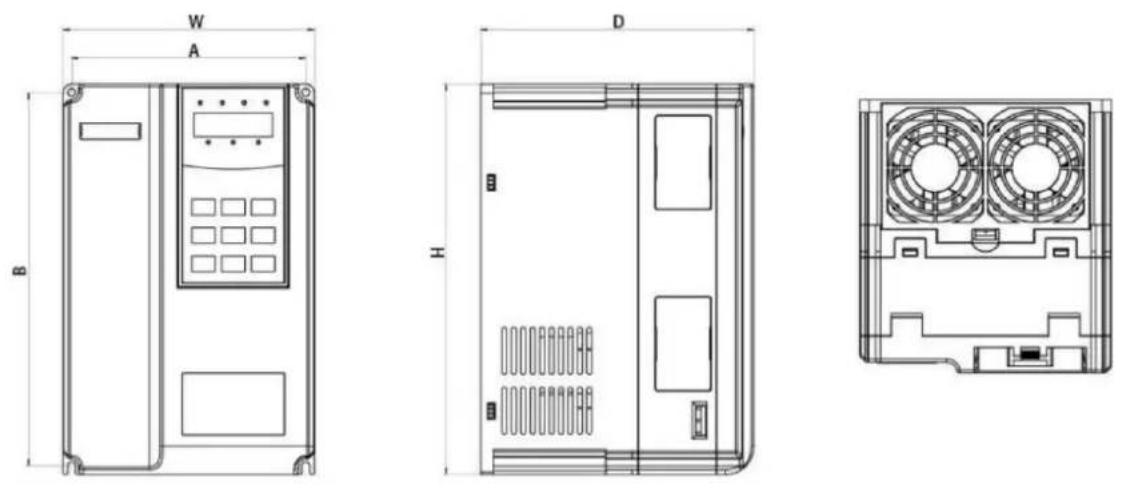

Obr. 2-4 Schématický výkres vnějších rozměrů a montážních dílů z umělé hmoty

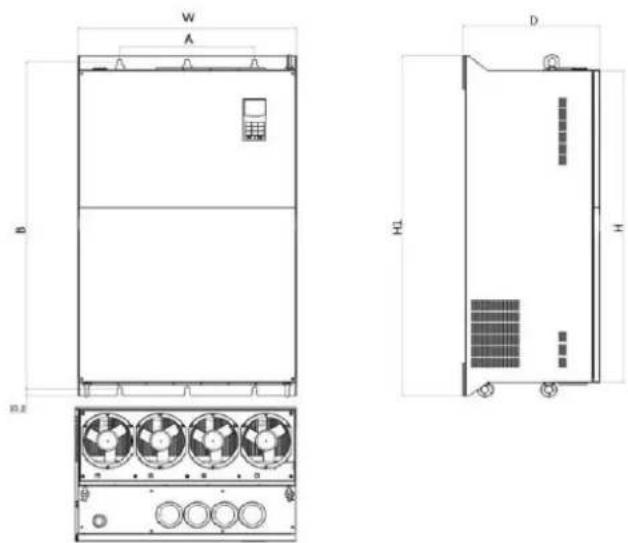

Obrázek 2-5 Schématický výkres vnějších rozměrů a kovových montážních dílů

Kryty modelů jsou následující:

2.5.2 K obrázku 2-3 Rozměry montážních otvorů (mm) měniče frekvence

Modelměničefrekvence	Montážníotvor (mm)		Vnější rozměr (mm)			Průměrotvoru	Váha(kg)
	A	B	H	W	D
10061537	114	172	186	125	159	5.0	1.7
10061534
10061533
10061532	149	237	218	160	174	5.0	3.2
10061531
10061530
10061536	1	30	322	208	19	6.0	6.5

Technické parametry vysokoučinného měniče frekvence

10061535

90

5

2

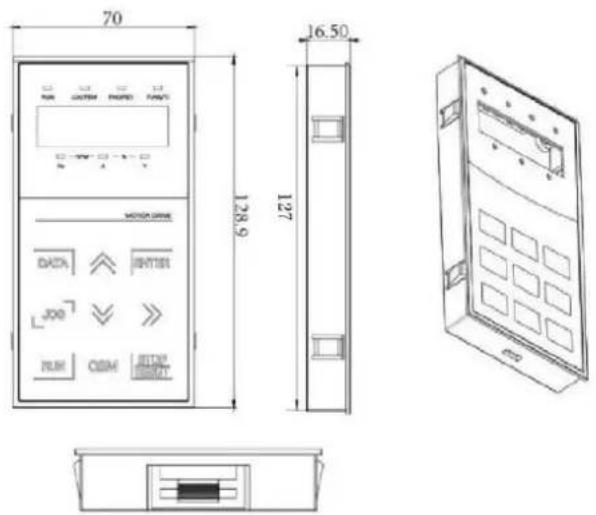

2.5.3 Vnější rozměry panelu displeje

70 16.50 128.9 127 DADL INTESI LJOE RUM OSM INTESI INTESI

Obrázek 2-6 Vnější rozměry panelu displeje

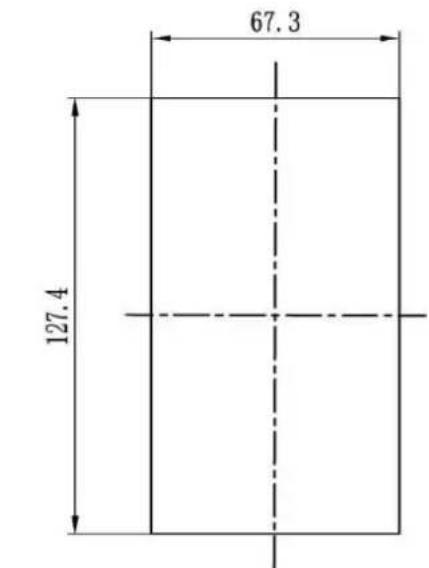

Rozměr otvorů v panelu displeje:

67.3 127.4

Obrázek 2-7 Rozměr otvorů v panelu displeje

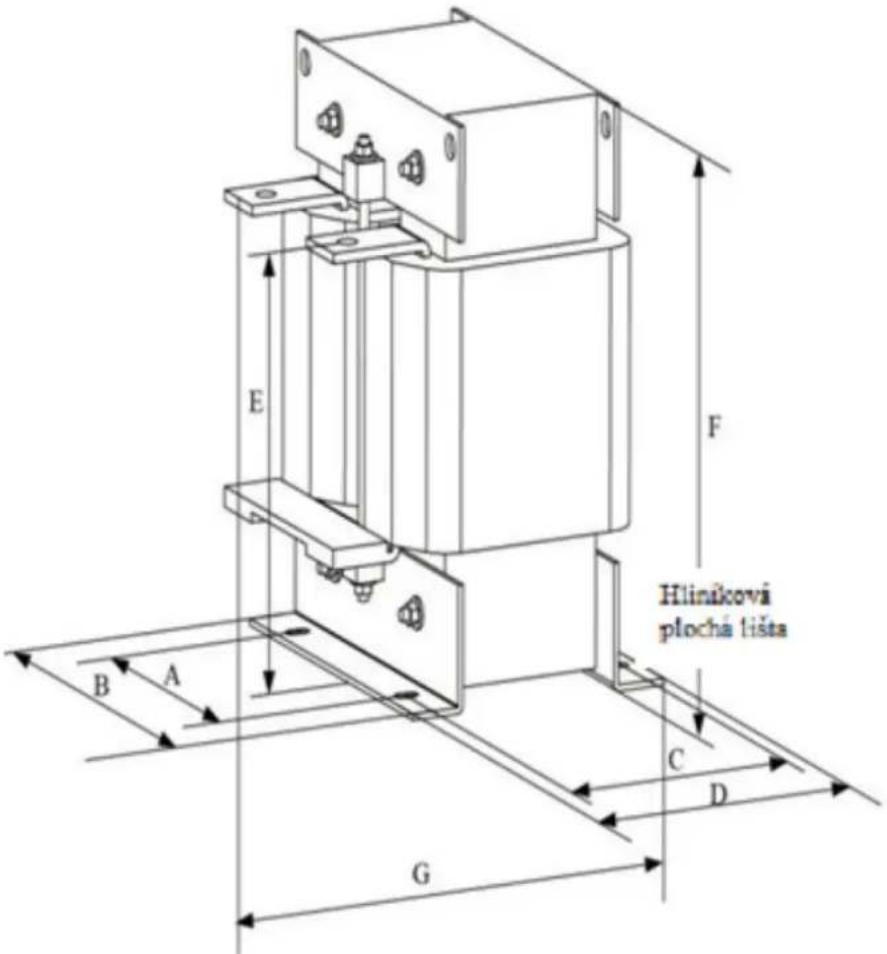

2.5.4 Rozměrový výkres externí tlumivky DC

E F Hlináková plochá lišta B A C D G

Obrázek 2-8 Rozměrový výkres externí tlumivky DC

Poznámka: v případě speciálních požadavku, je možno přizpůsobit nestandardní prvky.

Způsob instalace externí tlumivky DC: při instalaci měniče frekvence uživatelé musí odstranit propojku – měděnou lištu mezi svorkou spojení P1 a (+) hlavní smyčkou, připojit tlumivku DC mezi P1 a (+). Je třeba dávat pozor na polaritu vodičů mezi svorkou tlumivky a svorkou měniče P1, (+). Po instalaci DC tlumivky, není třeba měděnou lištu dávat zpět mezi P1 a (+).

2.6 Volitelné příslušenství

Tabulka 2-6 Příslušenství měniče frekyence

Název	Model	Funkce	Poznámka
Externí brzdná jednotka	SNBU	18,5 kW a výše externí brzdné jednotky	Od 75kW a výše akceptuje multiparalelní připojcní
Multifunkční rozšířující karta	IO-MINI-V03	Přidává pětimístný vstup a jeden analogový napěťový vstup. AI3 to je izolovaná analogová veličina, kterou lze připojit k PT100 a PT1000; jeden výstup relé, jeden digitální výstup a jeden analogový napěťový výstup z RS485 / CAN	Vhodná pro modely s výkonem 3,7 kW a více
Rozšířující karta I/O (vstup / výstup)	IO1	Přidává třímístný vstup	Vhodná pro celou řadu
Komunikační karta MODBUS	RS485	S izolační komunikační kartou RS 485	Vhodná pro celou řadu
Komunikační rozšířující karta CANlink	CANLINK-V03	Karta komunikačního adaptéru CANlink	Vhodná pro celou řadu
Karta rozhraní diferenciálníhokodéru	PG1	Karta rozhraní diferenciálního rotačního kodéru, přizpůsobena zdroji napájení 5V	Vhodná pro celou řadu
Karta rozhraní rotačního transformátoru	PG2	Vhodná pro rotační enkodér, frekvence pohonu 10 kHz, rozhraní DB9	Vhodná pro celou řadu
Karta rozhraní kodéru s otevřeným kolektorem	PG3	Karta rozhraní kodéru s otevřeným kolektorem s dělením výstupní frekvence 1:1, přizpůsobena pro zdroj napájení 15V.	Vhodná pro celou řadu
Řídící panel LED	SNKE	LED displej a klávesnice operátora	Vhodná pro celou řadu SN
Prodlužovací kabel	SNCAB	Prodlužovací kabel	Ve standardní konfiguraci má délku 3 metry

2.7 Běžná údržba měniče frekvence

2.7.1 Běžná údržba

Vliv okolní teploty, vlhkosti, prachu a vibrací způsobuje opotřebení vnitřních dílů a případné poruchy, snižuje životnost měniče frekvence a proto je nutné provádění běžné a pravidelné údržby.

Důvodu běžné kontroly (údržby):

1) v případě nestandardní změny zvuku během provozu motoru;
2) v případě vibrací během provozu motoru
3) v případě změny místa instalace měniče frekvence
4) v prípadě nestandardního provozu chladicího ventilátoru měniče frekvence
5) v případě přehřátí měniče frekvence

2.7.2 Pravidelné prohlídky, pravidelné kontroly:

1) Kontrolovat a pravidelně čistit vzduchový kanál.
2) Kontrolovat, zda nedošlo k uvolnění šroubů.
3) Kontrolovat, zda na svorkách vodičů nejsou viditelné známky elektrického oblouku

2.7.3 Skladování měniče frekvence

Po zakoupení měniče frekvence je uživatel povinen v případě jeho prozatímního nebo dlouhodobého skladování:

1. Umístit měnič do originálního balení naší firmy.
2. Dlouhodobé skladování způsobuje zhoršení stavu elektrolytického kondenzátoru. Zajistěte spuštění na dobu nejméně 5 hodin v průběhu 2 let a použijte regulátor napětí, aby bylo možno postupně zvyšovat vstupní napětí až do jeho jmenovité hodnoty.

2.8 Záruka

Bezplatná údržba platí pouze pro měnič frekvence. V případě jakýchkoliv poruch nebo poškození během standardního používání naše firma nese odpovědnost za opravy po dobu 18 měsíců (ode dne, kdy výrobek opustil továrnu a data čárového kódu na zařizení). Po uplynutí 18 měsíců bude účtován poplatek za opravu. I v prvních 18 měsících bude oprava zpoplatněna v případě poškození zařizení způsobeného porušením pokynů uvedených v návodu k použití, poškození způsobeného požárem, povodní, nesprávným napětím apod., poškození způsobeného použitím měniče frekvence k nestandardním účelům. Příslušný poplatek za službu bude účtován dle jednotného ceníku výrobce. Pokud existuje jakákoliv dohoda, kde je dohodnuto jinak, pak má tato dohoda přednost.

2.9 Pokyny pro výběr modelu brzdových dílů

Tabulka 2-7 obsahuje pokyny. Uživatelé mohou vybírat různé hodnoty odporu a výkonu na základě skutečné aktuální situace (hodnota odporu by však nemčla být nižší než hodnota doporučená v tabulce, výkon může být velký). Výběr brzdového rezistoru závisí na výkonu motoru ve skutečném použitém systému a souvisí se setrvačností systému, dobou zastavení a potenciálním energetickým zatížením, proto by uživatelé měli vybírat na základě stávající situace. Čím větší je setrvačnost systému, tím kratší bude doba brzdění a jeho frekvence, proto by brzdové rezistor měl mít vysoký výkon a nízkou hodnotu odporu.

2.9.1 Výběr hodnoty odporu

Při brzdění se téměř veškerá energie získaná z motoru využije na brzdný odpor. Toto je vzorec: U * U / R = Pb

U – napčti stabilního brzdění (liší se v závislosti od systému, obvykle 700V)

Pb – brzdná síla

2.9.2 Výběr výkonu brzdového rezistoru

Je možno použit snížení až 70%.

Vzorec: 0,7 * Pr = Pb * D, kde

Pr – výkon rezistoru; D – frekvence brzdění (účast na celém procesu během obnovy)

výtah - 20% \~ 30%,

odstředivka - 50% \~ 60%

Obr. 2-7 Výběr brzdových dílů v závislosti od modelu

Model měniče frekvence	Doporučovaný výkon	Doporučovaná hodnota odporu	Brzdová jednotka	Poznámka
10061537	150W	≥ 300	Standardně zabudovaná	Žádné konkrétní pokyny
10061534	150W	≥ 220
10061533	250W	≥ 200
10061532	300W	≥ 130
10061531	400W	≥ 90
10061530	500W	≥ 65
10061536	800W	≥ 43
10061535	1000W	≥ 32

Kapitola 3 Mechanická a elektrická instalace

3.1 Mechanická instalace

3.1.1 Prostředí instalace:

1) Okolní teplota: okolní teplota má velký vliv na životnost měniče frekvence, proto okolní teplota během provozu měniče frekvence nemůže překračovat rozmezi: (-10 °C \~ 50 °C).
2) Měnič frekvence umístěte na nehořlavém povrchu a ponechejte kolem něj dostatek prostoru, aby byl zajištěn odvod tepla. Při provozu měniče frekvence vzniká velké množství tepla. Namontujte svisle na montážním držáku pomocí šroubu.
3) Instalujte v místě se slabými vibracemi <0,6 G. Nevystavujte nárazům.
4) Vyhne se instalaci v místě, které vystaveno prímému slunečnímu záření, vlhkosti, kapající vody apod.
5) Vyhněte se instalaci v místech, kde vzduch obsahuje korozivní, hořlavý a výbušný plyn.
6) Vyhněte se instalaci v místě, kde jsou zbytky oleje, prach a kovový prach.

Montáž těla
Obrázek 3-1 Instalační schéma měniče frekvence

Horní a spodní montáž

Montáž těla: Tento rozměr není třeba brát v úvahu, pokud je výkon měniče frekvence ≤22kW. Měl by však být > 50 mm, pokud výkon měniče frekvence je > 22 kW.

Horní a spodní montáž: je třeba nainstalovat tepelně izolační desku dle obrázku.

Výkon	Instalační rozměr
	B	A
≤15kW ≥100mm		Bez požadavku
18.5kW - 30kW	≥200mm	≥50mm
≥37kW ≥300mm	≥50mm

3.1.2 U mechanické instalace je třeba zohlednit odvod tepla. Postupujte následovně:

1) Namontujte měnič frekvence svisle, aby teplo mohlo být odváděno nahoru, převrácení je zakázáno. Pokud se ve skříni nachází více měničů, doporučujeme jejich umístění vedle sebe. V případech vyžadujících horní a spodní montáž, je třeba instalovat tepelně izolační desku dlc obrázku, 3-1.
2) Montážní plocha je znázorněna na obrázku 3-1 se zohledněním plochy pro odvod tepla měniče. Je třeba také vzít v úvahu odvod tepla jiných dílů ve skříni.
3) Montážní držák by měl být z nehovřlavého materiálu.
4) V případě výskytu kovového prachu doporučujeme naistalovat měnič mimo skřín. Prostor v úplně utěsněné skřini by měl být co největší.

3.1.3 Demontáž a montáž spodního krytu

Měnič frekvence <18,5 kW má plastový kryt. Demontáž spodního krytu z umělé hmoty znázorňuje obrázek 3-2, 3-3. Pomocí nástroje vytlačte háček spodní krycí desky zevnitř.

Obrázek 3-2 Schéma demontáže spodního krytu z umělé hmoty

Obrázek 3-3 Schéma demontáže spodního krytu z umělé hmoty

Měnič frekvence > 18,5 kW má kovový kryt. Demontáž spodního kovového krytu je znázorněna na obrázku 3-3. Odšroubujte šroub spodního krytu pomocí nářadí.

	Varování
	Při demontáži spodního krytu dbejte zvýšené opatnosti, aby nespadla a nezpůsobila zranční osob nebo poškození zařízení.

3.2 Elektrická instalace

3.2.1 Pokyny pro výběr modelu periferních elektrických dílů.

Technické parametry vysokoúčinného měniče frekvence
Tabulka 3-1 Pokyny pro výběr modelu periferních elektrických dílů pro měnič frekvence

Model měniče frekvence	(MCCB) A	Doporučovaný stykač A	Vodiče hlavního obvodu na vstupní straně, mm^2	Vodiče hlavního obvodu na výstupní straně, mm^2	Doporučené vodiče řídícího obvodu, mm^2
Tři fáze 380V
10061537	10	10	2.5	2.5	1.0
10061534	16	10	2.5	2.5	1.0
10061533	16	10	2.5	2.5	1.0
10061532	25	16	4.0	4.0	1.0
10061531	32	25	4.0	4.0	1.0
10061530	40	32	4.0	4.0	1.0
10061536	63	40	4.0	4.0	1.0
10061535	63	40	6.0	6.0	1.0

3.2.2 Pokyny pro periferní elektrické součásti

Tabulka 3-2 Pokyny pro periferní elektrické součásti měniče frekvence

Název části	Umístění Funkce
Vzduchový spínač	Před vstupním obvodem	Přcrušení napájení, pokud dojde k nadproudu v následně zapojeném zařízení.
Stykač	Na vstupní straně vzduchového spínače a měniče	Zapínání / vypínání napájení měniče. Vyhněte se častému zapínání / vypínání měniče pomocí stykače (< dvakrát za minutu) nebo přímému spouštění.
Vstupní tlumivka AC	Na vstupní straně měniče	Podpora koeficientu výkonu na vstupní straně; eliminace vyšších harmonických na vstupní straně a zabránění poškození zařízení v důsledku deformace průběhu napětí; eliminace nesymetrického vstupního proudu způsobného asymetrií mezi fázemi napájení.
Vstupní filtr EMC	Na vstupní straně měniče	Snížení vnější vodivosti a rušení měniče; snížení poruch vodivosti z napájecího zdroje do měniče, podpora ochrany protí rušení měniče.
Tlumivka DC	Ze strany propojovací lišty DC měniče	Podpora koeficientu výkonu na vstupní straně; zvýšení výkonu a tepelné stability měniče. Eliminace vlívu vyšších harmonických na vstupní straně měniče, snížení vnější vodivosti a rušení.
Výstupní tlumivka AC	Mezi výstupem měniče a motorem. Umístěte v blízkosti měniče frekvence	Výstupní strana měniče obsahuje mnohem vyšší harmonické. Pokud je motor daleko od měniče, je v obvodu velká rozptylová kapacita. Některé harmonické mohou způsobit v obvodu rezonanci, která poškozuje izolační vlastnosti motoru a dokonce i motor, generuje vysoký svodový proud a způsobuje častou ochranu měniče. Pokud vzdálenost mezi měničem a motorem je obceně větší než 50 m, doporučujcme nainstalovat výstupní tlumivku AC.

3.2.3 Způsob zapojení

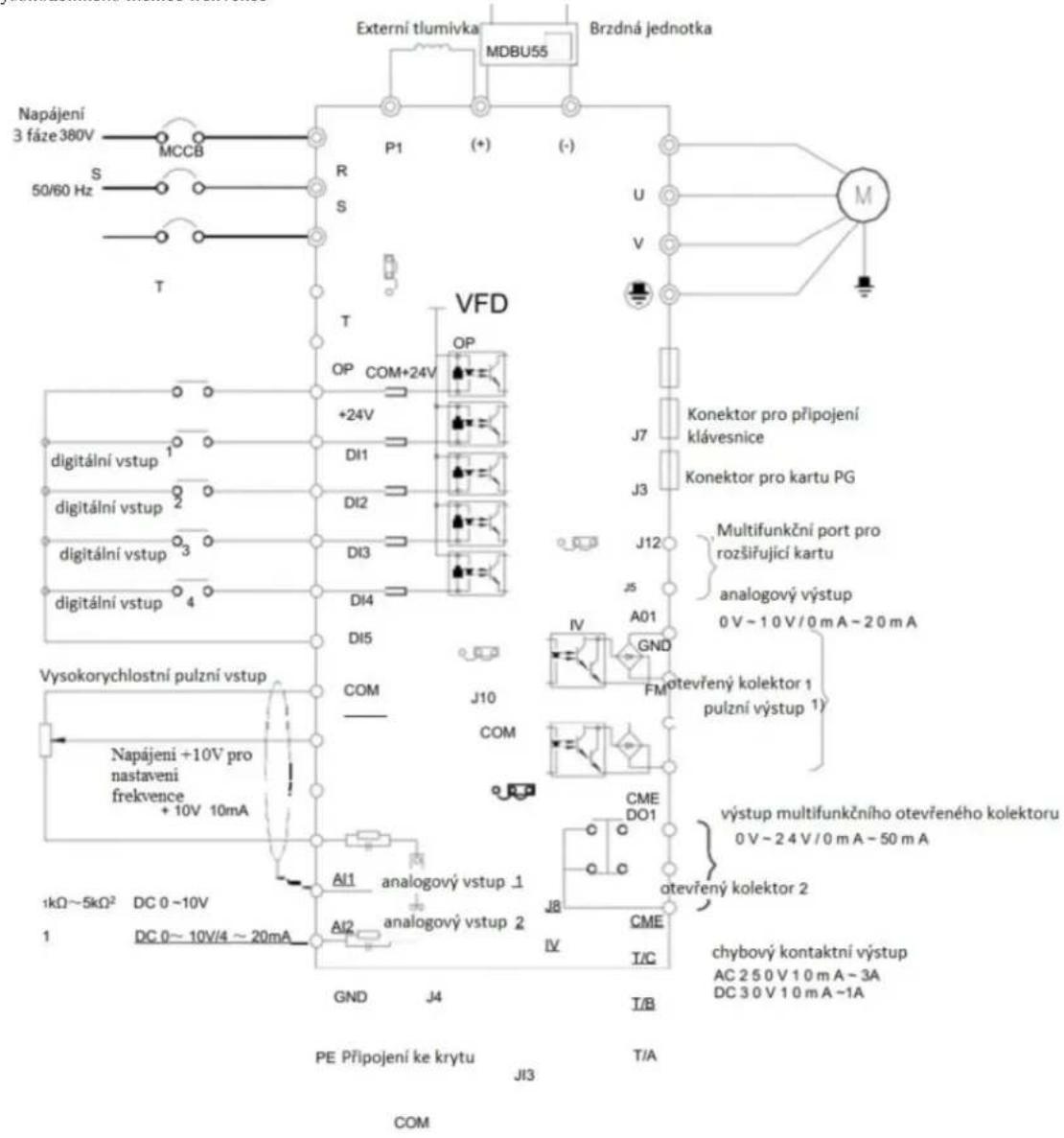

Schéma zapojení frekvenčního měniče:

Technické parametry vysokoučinného měniče frekvence

Napájení 3 fáze 380V S 50/60 Hz T MCCB R S P1 (+) (-) VFD OP COM+24V +24V DI1 DI2 DI3 DI4 DI5 Vysokorychlostní pulzní vstup Napájení +10V pro nastavení frekvence +10V 10mA AI1 analogový vstup 1 AI2 analogový vstup 2 GND J4 PE Připojení ke krytu J13 T/A COM U V M Konektor pro připojení klávesnice Konektor pro kartu PG Multifunkční port pro rozšířující kartu analogový výstup 0 V ~ 1.0 V / 0 mA ~ 2.0 mA A01 GND FM otevřený kolektor 1 pulzní výstup 1) CME DO1 Otevřený kolektor 2 Chybový kontaktní výstup AC 250 V 10 mA ~ 3A DC 30 V 10 mA ~ 1A

Obr. 3-4 Schéma zapojení měniče frekvence

Poznámka:

1) © platí pro svorku hlavního obvodu, © platí pro svorku řídící smyčky.
2) Brzdný rezistor vyberte na základě požadavků uživatele, více podrobností najdete v pokynech pro výběr modelu brzdného rezistoru.

3.2.4 Svorky a zapojení hlavního obvodu

1) Popis svorek hlavního obvodu jednofázového měniče frekvence

Označení svorky	Název	Popis
L1, L2	Vstupní svorka jednofázového napájení	Napájecí bod jednofázový 220V AC
(+), (-)	Kladné svorky / záporně propojovací lišty DC	Vstupní bod propojovací lišty DC
(+), PB	Připojovací svorka pro brzdný rezistor	Připojení brzdného rezistoru
U, V, W	Výstupní svorka měniče	Připojení třifázového motoru
PE\	Zemnicí svorka	Zemnicí svorka

2) Popis svorek hlavního obvodu trifázového měniče frekvence

Technické parametry vysokoúčinného měniče frekvence

Označení svorky	Název	Popis
R、S、T	Vstupní svorka třifázového napájení	Připojovací bod pro třifázový vstupní výkon AC
(+), (-)	Kladné / záporné svorky propojovací lišty DC	Vstupní bod propojovací lišty DC a brzdné jednotky
(+), PB	Připojovací svorka pro brzdný rezistor	Připojení brzdného rezistoru
P1, (+)	Připojovací svorka pro externí tlumivku DC	Připojovací bod pro externí tlumivku DC
U, V, W	Výstupní svorka měniče	Připojení třifázového motoru
PE	Zemnící svorka	Zemnící svorka

Upozornění týkající se zapojení:

a) Vstupní výkon L1, L2 lub R, S, T:
b) Zapojení na vstupní straně měniče nevyžaduje pořadi fází. Opatření týkající se zapojení:
1: (+) (-) svorky propojovací lišty DC: na propojovací liště DC (+) (-) je ihned po vypnutí zbytkové napětí. Vyčkejte, dokud nezhasne kontrolka CHARGE a napětí je <36V, v opačném případě existuje nebezpečí úrazu elektrickým proudem.
2: Při výběru externího brzdového prvku se vyvarujte opačného připojení pólů (přepólování) (+) (-), v opačném případě dojde k poškození měniče frekvence nebo dokonce k požáru.
3: Délka kabelů brzdové jednotky by neměla přesáhnout 10 m. Pro paralelní připojení je třeba použít kroucenou dvojlinku nebo utčsněný dvojitý kabel. Nepřipojujte brzdný rezistor přímo na připojovací lištu DC, v opačném případě dojde k poškození měniče frekvence nebo dokonce k požáru.
c) Připojovací svorka (+), PB brzdného rezistoru:

Zkontrolujte model zabudované brzdové jednotky a připojovací svorku brzdného rezistoru. Výběr modelu brzdného rezistoru by měl odpovídat doporučené hodnotě a vzdálenost mezi vodiči by měla být <5 m, v opačném případě může dojít k poškození měniče frekvence.

d) Připojovací svorka P1, (+) externí tlumivky DC

U měniče frekvence nad 220V 37kW a 380V 75kW je třeba během instalace externí tlumivky DC odstranit propojovací lištu mezi svorkami P1 a (+) a zapojit tlumivku DC mezi dvě svorky.
e) U, V, W na výstupní straně měniče frekvence: na výstupní straně měniče frekvence nezapojujte kondenzátor ani přepěťovou ochranu, v opačném případě dojde k časté aktivaci ochrany nebo dokonce k poškození měniče. Z důvođu vlivu rozptylené kapacity, pokud je kabel motoru příliš dlouhý, snadno vznikne elektrická rezonance, která poškodí izolaci motoru nebo vytvoří velký svodový proud a způsobí častou aktivaci ochrany měniče. Pokud je motorový kabel > 100 m, je třeba namontovat vstupní tlumivku AC.

f) Zemnicí svorka PE \

U různých modelů může být označení zemníci svorky jiné, ale význam je stejný. Ve výše uvedených popisech je zřejmé, že označení zemníci svorky je PE nebo.

Musí být zachováno spolehliví uzemnění zemníci svorky a odpor zemníciho vodiče by měl být <0,1 Ω. v opačném případě by došlo k nesprávnému fungování nebo dokonce k poškození zařízení. Nepoužívejte společně zemníci svorku PE nebo a N na stejném zemnícím vodiči.

3.2.5 Řídící svorka a zapojení

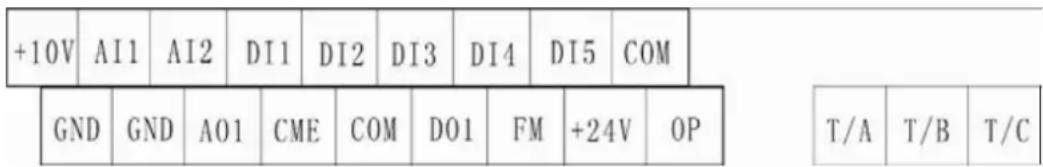

1) Schéma rozmístění svorek v řídícím obvodu je následující:

(Poznámka: mezi CME a COM, OP a +24V měniče frekvence není žádná zkratovací propojka. Uživatel si zvolí způsob zapojení CME a OP adekvátně přes J10, J9.

+10V AI1 AI2 DI1 DI2 DI3 DI4 DI5 COM GND GND A01 CME COM DO1 FM +24V OP T/A T/B T/C

Obr. 3-5 Schéma rozmístění svorek v řídícím obvodu

2) Funkční popis řídících svorek

Tabulka 3-3 Funkční popis řídících svorek měniče frekvence.

Typ	Označení svorky	Název svorky	Funkce
	+10V-GND	Připojení externího napájení + 10V	Umožňuje externí napájení + 10 V, max. výstupní proud: 10mA.Běžně se používá jako pracovní napájení externího potenciometru, rozsah hodnoty odporu potenciometru: 1 kΩ ~ 5 kΩ.

Technické parametry vysokoučinného měniče frekvence

Napájení	+24V-COM	Připojení externího napájení + 24V	Umožňuje externí napájení + 24V, používá se jako provozní napájení digitalní svorky vstupu / výstupu a napájení externího snímače. Max. výstupní proud: 200 mA.
	OP	Vstupní svorka externího napájení	Připojíc +24 V ncbo COM přes propojku J9 na ovládacím panelu. Pokud je pro pohon D11 ~ D15 používán externí signál, OP musí být připojena k externímu napájení a propojka J9 by měla být vytažena.
Analogový vstup	AI1-GND	Svorka analogového vstupu 1	1. Rozsah vstupního napětí: DC 0 V ~ 10 V.2. Vstupní impedance: 22kΩ
	AI2-GND	Svorka analogového vstupu 2	1. Vstupní rozsah: DC 0 V ~ 10 V / 4 mA ~ 20 mA, v závislosti na propojce J8 na ovládacím panelu2. Vstupní impedance: 22kΩ pro napěťový vstup, 500Ω pro proudový vstup.

Typ	Označení svorky	Název svorky	Funkce
Digitální výstup	DI1- OP	Digitální výstup 1	1. Izolovaná optická vazba, kompatibilní s bipolárním výstupem2. Výstupní impedance: 2,4 k 3. Rozsah napětí pro výstup úrovně: 9 V 30 V .
	DI2- OP	Digitální výstup 2
	DI3- OP	Digitální výstup 3
	DI4- OP	Digitální výstup 4
	DI5- OP	Rychlý pulzní výstup	Kromě funkce DI1 ~ DI4 to může být kanál vysokorychlostního pulzního výstupu.Maximální výstupní frekvence: 100 kHz
Analogový výstup	AO1-GND	Analogový výstup 1	Propojka J5 na ovládacím panelu rozhoduje o napěťovém nebo proudovém výstupu.Rozsah výstupního napětí: 0 V 10 V .Rozsah výstupního proudu: 0mA 20mA
Digitální výstup	DO1-CME	Digitální výstup 1	Izolovaná optická vazba, bipolární výstup typu otevřený kolektorRozsah výstupního napětí: 0 V 24 V , rozsah výstupního proudu: 0mA 50mA Poznámka: digitální výstup CME a digitální výstup COM jsou vnitřně izolovány, ale zkratováníCME a COM je přes propojku J10 na ovládacím panelu (DO1 je ve výchozím stavu pohon +24V). Pokud DO1 vyžaduje externí napájení, vytáhněte propojku J10.
	FM- CME	Rychlý pulzní výstup	Je omezeno funkčním kódem F5-00 „volba způsobu výstupu FM terminálu“.Jako rychlý pulzní výstup, max. frekvence je 100 kHz .Jako výstup s otevřeným kolektorem je shodný se specifikací DO1.
Reléový výstup	T/A-T/B	Svorka normálně uzavřená	Schopnost kontaktu:AC250V, 3A, COSř = 0,4 DC 30V, 1A
	T/A-T/C	Svorka normálně otevřená

3) Funkční popis propojek a pomocných svorek

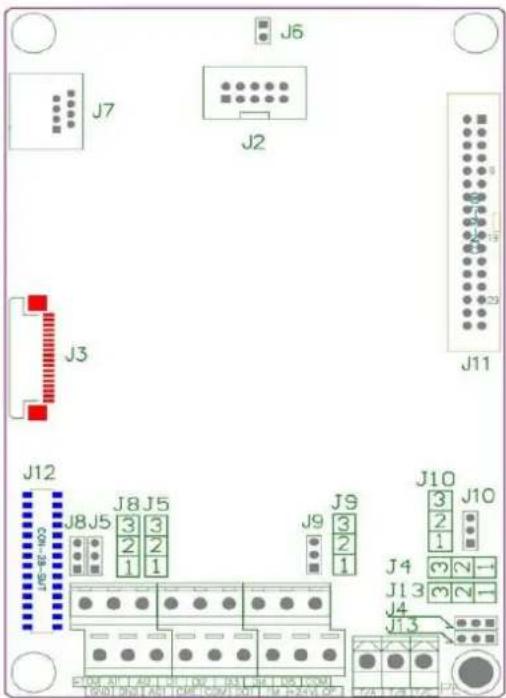

Obrázek 3-6 Schéma umístění propojek a pomocných svorek

Tabulka 3-4 Funkční popis propojek a pomocných svorek pro měnič frekvence

Označení propojck		Názcv	Popis
Pomocná svorka	J12	Multifunkční konektor pro rozšířující karty	28 kontaktní konektor pro volitelné karty (rozšířující karta I/O, PLC karta, různé sběrnicové karty apod.)
	J3	Konektor PG karty	Možnosti: OC, diferenciální rotační transformátor apod.
	J7	Konektor pro externí klávesnici	Externí klávesnice
Propojka	J4	Výběr propojky pro spojení PE a GND	Vyberte, zda je PE připojeno ke GND. V případě rušení spojte PE s GND, aby došlo k zesilení účinku proti rušení. Výchozí spojení. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 to je spojení PE a GND, zkrat 2-3 znamená, že není žádné spojení mezi PE a GND)
	J13	Výběr propojky pro spojení PE a COM	Vyberte, zda je PE spojeno s COM. V případě rušení, spojte PE s COM, aby došlo k zesilení účinku proti rušení. Výchozí spojení. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 to je spojení mezi PE a COM, zkrat 2- znamená že není žádné spojení mezi PE a COM).
	J10	Výběr propojky pro spojení CME a COM	Vyberte, zda je CME spojeno s COM. Výchozí stav je bez spojení. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 je spojením CME a COM, zkrat 2-3 znamená, že mezi CME a COM není spojení).
	J5	Výběr analogového výstupu AO1	Rozhodněte, zda svorka analogového výstupu AO1 mý být napěťovým nebo proudovým výstupem. Výchozí stav je napěťový výstup. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 je napěťový výstup, zkrat 2-3 je proudový výstup).Rozsah výstupního napětí: 0 V-10 VRozsah výstupního proudu: 0mA -20mA
	J8	Výběr analogového vstupu AI2	Rozhodněte, zda svorka analogového výstupu AO1 má být napěťovým nebo proudovým výstupem. Výchozí stav je napěťový výstup. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 je napěťový výstup, zkrat 2-3 je proudový výstup).Rozsah výstupního napétí: 0 V-10 VRozsah výstupního proudu: 0mA -20mA
	J9	Výběr zapojení OP terminálu	OP svorka spojuje +24V nebo COM přes propojku J9. Spojení +24V – výchozí. (Jak je znázorněno na obrázku 3-6, zkrat 1-2 je spojením OP a +24 V, zkrat 2- 3 je spojením OP a COM).Pokud je pro pohon DI1 ~ DI5 použit externí signál, je třeba OP spojit s externím napájením a vytáhnout propojku J9.

4) Popis zapojení řídících svorek
a) Svorka analogového vstupu:

Slabý analogový napěťový signál je snadno ovlivnitelný vnčjším rušením. Bčžně se používá stínčný kabel, jehož délka by měla být co nejkratší a neměla by přesáhnout 20m, jak je znázorněno na obrázku 3-7. V případě, že některý signál je významně rušen, nainstalujte filtrační kondenzátor nebo feritové jádro ze strany zdroje analogového signálu, jak je znázorněno na obrázku 3-7.

Technické parametry vysokoučinného měniče frekvence

Méně net 20 metrů VFD +10V AI GND PE Potenciometr

Obrázek 3-7 Schéma zapojení svorky analogového vstupu

Zkřižit nebo navínout 2 ~ 3 otáčky stejným směrem VFD Al1 0,022 uF 50 V GND Externí analogový zdroj Ferítové jádro

Obrázek 3-8 Montážní schéma zapojení svorky analogového vstupu

b) Digitální vstupní svorka: způsob zapojení svorky DI

Běžně se používá stíněný kabel, co nejkratší, jehož délka nemůže přesáhnout 20 m. V případě použití aktivního pohonu, musí být přijata nezbytná kompenzační opatření v případě přeslechů výkonu. Doporučeno je ovládání stykačem.

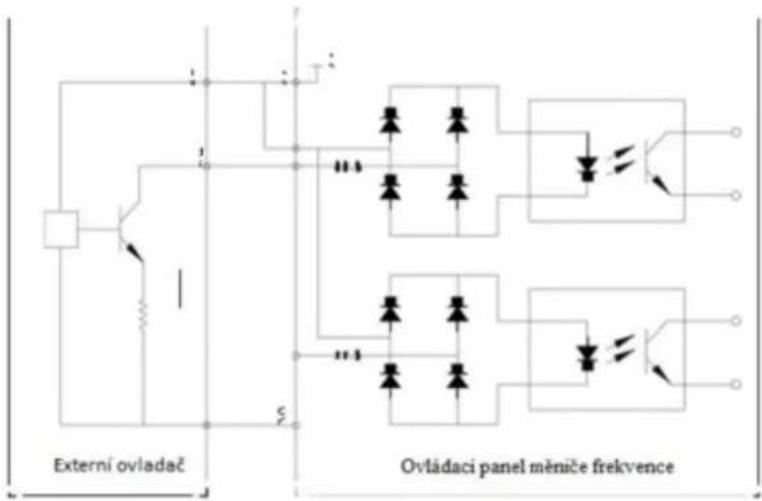

Obrázek 3-9 Schéma zapojení

Externí ovladač Ovládaci panel měniče frekvence

Toto je nejběžnější způsob zapojení. Pokuđ je použito externí napájení, vytáhněte propojku J9 mezi +24 V a OP, připojte kladný pól externího zdroje napájení k OP a záporný pól externího zdroje napájení k CME.

Externí ovladač Ovládací panel měniče frekvence

Obr. 3-10 Schéma zapojení zdrojového typu

Tento typ zapojení vyžaduje zkrat OP pomocí propojky J9 na COM, připojení + 24V na spolčný konektor externího ovladače. Pokud je použit externí zdroj napájení, připojte záporný pól externího napájení k OP. c) Svorka „DO“ digitálního výstupu: pokud svorka digitálního výstupu vyžaduje ovládání pomocí relé, je třeba nainstalovat diodu absorbéru po obou stranách civky relé, v opačném případě může dojít k poškození napájecího zdroje DC 24V.

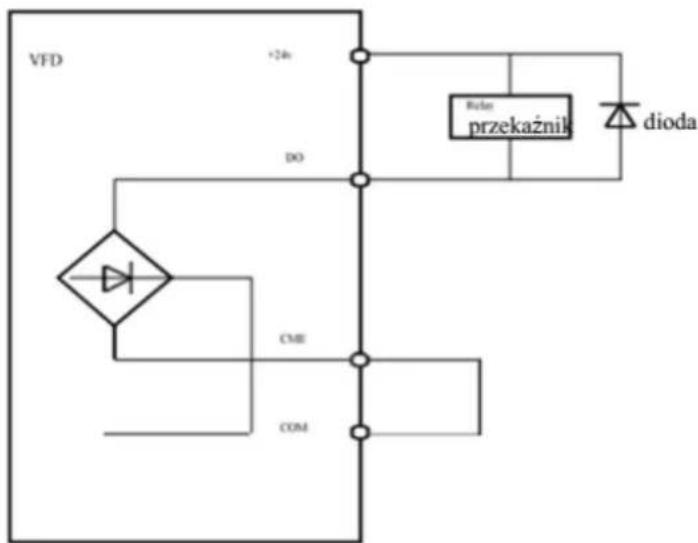

Poznámka: je třeba správně nainstalovat polaritu diody absorbéru, jak je znázorněno na obrázku 3-11. V opačném případě jakýkoliv signál ze svorky digitálního výstupu způsobí okamžité poškození napájecího zdroje DC 24V.

VFD +24h DO CME COM Bilne przekaznik dioda

Przekaźnik - relé

Kapitola 4. Ovládání a displej

4.1 Úvod do uživatelského rozhraní a displeje

Technické parametry vysokoučinného měniče frekvence

Prostřednictvím ovládacího panelu můžete měnit parametry funkeí měniče frekvence, sledovat jeho provozní stav a řidit jeho provoz (start, zastavení) apod. Vnější vzhled a funkce jsou zobrazeny níže:

Indikátor typu ovládání Směr chodu motoru Indikátor provozu měniče Chyba / doladění točivého momentu Digitální displej Indikátor jednotky MOTOR DRIVE Menu DATA ENTER Potvrzení jednotky Zvýšení hodnoty Snížení hodnoty Tlačitko pulzního ovládání JOG Tlačitko Shift Režim ovládání klávesnicí RUN QSM STOP/ RESET Stop/Reset Volba režimu

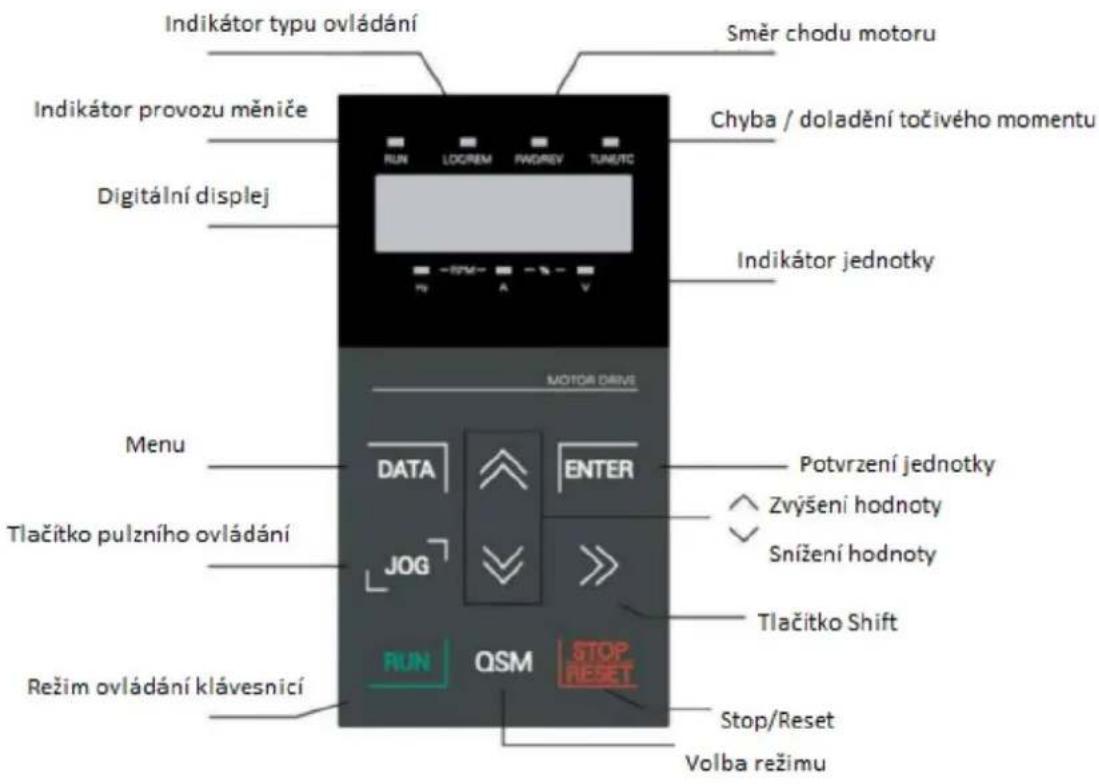

Obrázek 4-1 Schéma ovládacího panelu

1) Informace týkající se kontrolek indikátorů:

RUN: vypnutá kontrolka znamená, že měnič je ve stavu zastavení. Nepřetržité světlo znamená, že měnič je v provozu.

LOCAL / REMOTE: kontrolka ovládání klávesnicí, ovládání svorek a dálkové ovládání (ovládání komunikace). Zhasnutá kontrolka znamená stav ovládání klávesnicí. Nepřetržité světlo znamená ovládání svorek. Pokud kontrolka bliká, znamená to, že je ve stavu dálkového ovládání.

FWD / REV: Kontrolka změny směru chodu motoru. Když kontrolka svítí, znamená to normalní provozní stav.

TUNE / TC: Ladění / ovládání točivého momentu / chybová kontrolka. Nepřetržité světlo znamená, že je v režimu ovládání točivého momentu. Pomalé blikání znamená, že zařízení je vyladěno. Rychlé blikání znamená, že je v chybovém stavu.

2) Indikátor jednotky: IIz: jednotka frekvence, A: jednotka proudu, V: jednotka napěti, RMP (IIz + A) jednotka rychlosti otáček % (A + V).

3) Digitální displej:

LED displej 5-místný zobrazuje nastavení frekvence, výstupní frekvenci, druhy sledovaných parametrů, výstražné kódy apod.

4) Tlačítka na klávesnici:

Tlačitko	Název	Funkce
DATA	Programovací tlačitko	Vstup nebo opuštění nabídky první úrovně.
ENTER	Tlačitko „Enter”	Vstup do nabídky krok po kroku, nastavení parametrů a jejich potvrzování.
	Tlačitko pro zvýšení hodnoty	Zvyšování parametrů nebo nastavení kódu funkce.
	Tlačitko pro zmenšení	Zmenšení parametrů nebo nastavení kódu funkce

Technické parametry vysokoučinného měniče frekvence

(ZDTD)	hodnoty
(SBC4)	Tlačitko „Shift”	Na displeji, v režimu zastavení nebo provozu je možn o cyklicky zobrazovat parametry. Stisknutím tohoto tlačitka můžete parametr změnit.
(6KZ7) N	Funkční tlačitko	Spouštění operace v režimu ovládání pomocí klávesnice.
ST(14KZ7) EST	Stop / Reset	V provozním režimu můžete toto tlačitko použit pro zastavení. V případě upozornění na poruchu, můžete toto tlačitko použit k zastavení zařízení. V případě upozornění na poruchu jej lze použit k resetování měniče bez omezování kódu P7-02.
(HCSC)	Tlačitko volby režimu	Přepínač funkce založený na PP-03
J (GT56)	Tlačitko „Jog” (zkušební provoz)	Přepínač funkce založený na P7-01, zdroji příkazů nebo rychlém přepínání směru.

4.2 Způsoby prohlížení a změny kódu funkce

Ovládací panel – měnič frekvence má tříúrovňovou strukturu nabídky pro nastavení parametrů a jiných funkcí. Tříúrovňová nabídka:

skupina parametrů funkce (úroveň I) → kód funkce (úroveň II) → nastavení kódu funkce (úroveň III). Provozní tok je znázorněn na obrázku 4-2.

Změna hodnoty parametru. Výběr parametru funkce. Změna hodnoty parametru funkce.

Menu úrovně 0
Menu úrovně I
Menu úrovně II
Menu úrovně III

Obrázek 4-2 Blokové schéma tříúrovňových nabídek

Instrukce: pro ovládání menu úrovně dva stiskněte tlačitko DATA (ÚDAJE) nebo tlačitko ENTE pro vstup do nabídky druhé úrovně. Stiskněte ENTER pro uložení nastaveného parametru a vraťte se do nabídky úrovně II, poté automaticky přejděte na další kód funkce; stisknutím tlačitka SET se přímo vrátíte do nabídky úrovně II bez uložení parametrů a vrátíte se k předchozímu kódu funkce.

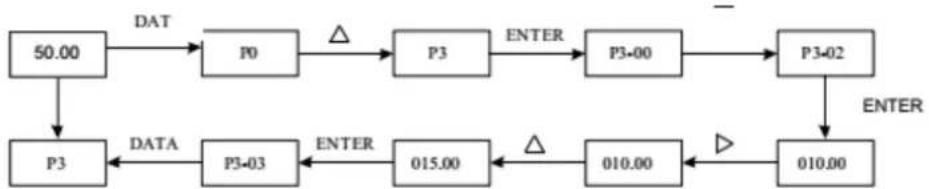

Příklad: byl změněn kód funkce P3-02 z 10,00 Hz na 15,00 Hz. (Zvýrazněný text označuje blikající číslo.)

DATA = ÚDAJE

Ve stavu nabídky úrovně II, není možné změnit kód funkce, pokud nebliká číslo parametru na displeji. Možné příčiny:

1) Tento kód funkce je parametrem, který není možné měnit, jako napřiklad skutečný zjištěný parametr, parametr uložení operace apod.

2) Kód funkce není možné měnit v provozním stavu zařizení a je možné ho změnit až po zastavení zařizení.

4.3 Režim zobrazení parametrů

Režim zobrazení parametrů slouží uživatelům k prohlížení provozních parametrů s různými rozsahy podle aktuální potřeby. Dostupné jsou tři režimy zobrazení parametrů.

Název Popis
Režim provozních parametrů	Zobrazení provozních parametrů měniče frekvence za sebou, včetně provozních parametrů P0 ~ PF, A0 ~ AF, U0 ~ UF
Režim parametrů definovaných uživatelem	Provozní parametry definované uživatelem (maximálně 32 parametrů), uživatelé mohou potvrdit provozní parametry, které se mají zobrazovat, prostřednictvím skupiny PE.
Režim změny parametrů uživatelem	Provozní parametry se nebudou shodovat s továrním nastavením.

Technické parametry vysokoučinného měniče frekvence

Související provozní parametry jsou PP-02 a PP-03, jak je uvedeno niže:

PP-02	Vlastnosti režimu zobrazení parametrů funkce		Továrnínastavení	11
	Rozsah nastavení	Jednotky	Volba zobrazení skupiny U
		0	Bez zobrazení
		1	Zobrazení
		Desetinné	Volba zobrazení skupiny A
		0	Bez zobrazení
		1	Zobrazení
PP-03	Volba režimu zobrazení definovaného parametru		Továrnínastavení	00
	Rozsah nastavení	Jednotky	Volba zobrazení parametru definovaných uživatelem
		0	Bez zobrazení
		1	Zobrazení
		Desetinné	Volba zobrazení parametrů definovaných uživatelem
		0	Bez zobrazení
		1	Zobrazení

Pokud je zvolený režim zobrazení parametrů (PP-03) jednoduchý, zobrazení jednotlivých parametrů je možno přepínat tlačitkem QSM.

Kódy režimu zobrazení každého parametru jsou následující:

Režim zobrazení parametrů	Displej
Režim provozních parametrů	-6ASE
Režim parametrů definovaných uživatelem	-115Fr
Režim parametrů změněných uživatelem	--[--

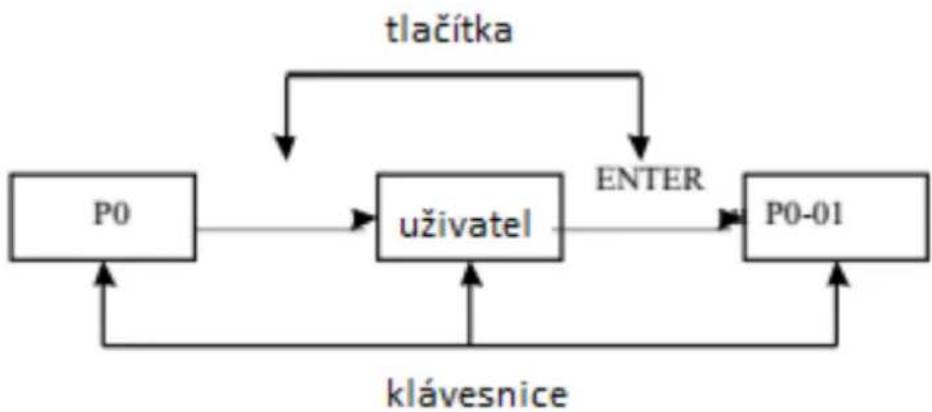

Režim přepínání je následující:

Aktuální provozní parametry: přepnutí na nestandardní uživatelské parametry.

4.4 Nestandardní uživatelské parametry

Hlavním cílem vytvoření nestandardní nabídky uživatele je zjednodušení prohlížení a změn bčžně používaných parametrů. Parametry nestandardní nabídky jsou zobrazovány ve formě „uP3-02“. Funkcí parametru P3-02 v nestandardní nabídce je změna parametrů a výsledků souvisejícího programování všeobecných podmínek.

Například nastavíme na 30; pokud se v nabídce zobrazuje „NULL“, znamená to, že uživatel nabídku přizbůsobuje. Zobrazi se vlastní uživatelská pro 16 běžně používaných parametrů, které uživatelí usnadní následující nastavení:

P0-01: režim ovládání	P0-02: volba zdroje příkazů
P0-03: výběr dominantního zdroje frekvence	P0-07: volba zdroje frekvence
P0-08: referenční frekvence	P0-17: doba zrychlení
P0-18: čas zastavení	P3-00: nastavení křivky U/f
P3-01: zvýšení točivého momentu	P4-00: volba funkce svorky DI1
P4-01: volba funkce svorky DI2	P4-02: volba funkce svorky DI3
P5-04: volba výstupu DO1	P5-07: volba výstupu AO1
P6-00: režim spouštění	P6-10: režim zastavení

Uživatelé mohou přizpůsobovat parametry vlastním potřebám a upravovat je.

4.5 Způsob prohlížení parametrů stavu

Ve stavu vypnutém nebo ve stavu provozu, můžete pomocí tlačítka Shift., ^D zobrazovat různé parametry stavu. Kód funkce P7-03 (provozní parametry 1), P7-04 (provozní parametry 2), P7-05 (parametry) vypínání zobrazení parametrů, binární číslicí vybíráte, zda mají být parametry zobrazovány.

V režimu zastavení, celkem 16 parametrů, máte možnost zvolit, zda zobrazovat podmínky zastavení, nastavenou frekvenci, napětí sběrnice, stav vstupu DI, stav výstupu DO, napětí analogového vstupu AI1, napětí analogového vstupu AI2, napětí analogového vstupu AI3, aktuální hodnotu čitače, aktuální hodnotu délky, krok operace ovladače PLC, zobrazení rychlosti zatížení, nastavení PID, frekvence pulzů na vstupu PULSE a tři rezervní parametry. Postupné přepínání sekvenci zobrazuje vybrané parametry.

V provozním režimu, stav pěti parametrů: pracovní frekvence, referenční frekvence, napětí sběrnice, výstupní napětí, výstupní proud zobrazovaný ve výchozím nastavení; ostatní zobrazované parametry jsou následující: výstupní výkon, výstupní točivý moment, stav vystupu DI, stav výstupu DO, napětí analogového vstupu AI1, napětí analogového vstupu AI2, napětí analogového vstupu AI3, aktuální stav čitače, aktuální délka, lineární rychlost, PID; zpětnovazební smyčka PID je zobrazováno pomocí kódu funkce P7-03, P7-04 v bitech (prévedeno na binární). Postupné přepínání sekvencí zobrazuje vybrané parametry.

4.6 Nastavení hesla

Měnič frekvence má funkci ochrany heslem uživatele, PP – 00 je nastaveno na nulu, je to heslo uživatele. Stiskněte opět DATE, zobrazí se "----". Zadané uživatelské heslo musí být správné, musí být zadáváno v normálním menu, v opačném případě jej nelze zadat.

Pokud chcete funkci ochrany heslem zrušit, stačí zadat heslo a PP – 00 změnit na 0.

4.7 Automatické doladění parametrů motoru

Před uvedením měniče frekvence do provozu, vyberte režim vektorového řízení. Dodržujte přesné vstupní parametry uvedené na výrobním štítku motoru. Tento měnič frekvence musí odpovídat standardním parametrům uvedeným na výrobním štítku motoru. Mezi způsobem vektorového řízení a parametry motoru existuje pevný vztah. Dobré parametry řízení závisí na přesném důkladném sladění parametrů stroje.

Kroky pro automatické doladění parametrů motoru jsou následující:

Nejdříve vyberte zdroj příkazů (P0-02) pro kanál příkazů ovládacího panelu. Poté zadejte parametry motoru do příslušných vstupů parametrů (podle aktuálního výběru motoru):

Výběr motoru	Parametr
Motor 1	P1-00: výběr typu motoru, P1-01: jmenovitý výkon motoru, P1-02: jmenovité napětí motoru, P1-03: jmenovitý proud motoru, P1-04: jmenovitá frekvence motoru, P1-05: jmenovitá rychlost otáček motoru.
Motor 2	A2-00: výběr typu motorů na výběr A2-01: jmenovitý výkon motoru A2-02: jmenovité napětí motoru A2-03: jmenovitý proud motoru A2-04: A2-05: jmenovitá frekvence motoru, jmenovitá rychlost otáček motoru.

V případě motoru bez zatížení zvolte P1-37 (motor 2 A2 \ až 37) a zvolte 2 (asynchronní motor končí doladční), poté stiskněte tlačitko RUN na panelu klávesnice, měnič automaticky vypočítá následující parametry:

Výběr motoru	Parametr
Motor 1	P1-06: elektrický odpor statoru synchronního stroje, P1-07: indukčnost osy D synchronního stroje, P1-08: indukčnost synchronní osy Q, P1-09: vzájemná indukčnost asynchronního motoru,P1-10: volnoběžný proud asynchronního motoru.
Motor 2	A2-06: elektrický odpor statoru synchronního stroje, A2-07: indukčnost osy D synchronního stroje,A2-08: indukčnost synchronní osy Q, A1-09: vzájemná indukčnost asynchronního motoru,A1-10: volnoběžný proud asynchronního motoru.

Parametry motoru jsou upravovány automaticky.

Pokud není možné úplně vypnout motor a zatížení, pak na P1-37 (motor 2 A2-37) zvolte 1 (asynchronní stroj, statické ladění) a poté stiskněte tlačítko RUN na panelu klávesnice.

Kapitola 5 Tabulka provozních parametrů

PP-00 se nastavuje na nenulovou hodnotu, takže se nastavuje heslo ochrany parametrů. V režimu provozních parametrů a parametrů upravených uživatelem, přístup k nabídce parametrů můžete získat pouze po zadání správného hesla. Pro zrušení hesla, nastavte PP-00 na 0. Pak nabídka parametrů v režimu parametrů upravených uživatelem není chráněna heslem. Skupina P a skupina A jsou základními provozními parametry, skupina U to jsou sledovací parametry. Symboly v tabulce funkcí jsou následující:

„☆”: znamená, že nastavenou hodnotu parametru je možno změnit ve stavu zastavení a provozu měniče frekvence;
„★”: znamená, že nastavenou hodnotu není možné změnit během provozu měniče frekvence;
„•”: znamená, že hodnota tohoto parametru je fakticky naměřenou hodnotou, także ji nelze měnit;
„*”: znamená, že parametr má „Tovární nastavení“ a může být nastaven pouze výrobcem a uživatel má zakázáno jej měnit.

Tabulka základních provozních parametrů:

Kód	Název	Nastavení	Výchozí	Změna
Základní provozní skupina P0
P0-00	Typ zobrazení G / P	1: Typ G (model s konstantním točivým momentem)2: Typ P (model s ventilátorem a zátěží – čerpadlem)	Závisí na typu stroje	●
P0-01	Režim ovládání motoru 1	0: Bez vektorového řízení snímače rychlosti (SVC)1: Vektorové řízení snímače rychlosti (FVC)2: Řízení U/f	0	★
P0-02	Volba zdroje příkazů	0: Kanál CMD panelu operátora (LED dioda vypnutá)1: Kanál CMD svorky (LED dioda svítí)2: Kanál CMD (LED dioda blíká)	0	☆
P0-03	Volba hlavního zdroje frekvence X.	0: digitální nastavení (referenční frekvenci P0-08, nahoru / dolů můžete upravit, existuje paměť po výpadku napájení)1: digitální nastavení (referenční frekvenci P0-08, nahoru / dolů můžete upravit, bez paměti po výpadku napájení)2: AI13: AI24: AI35: nastavení pulsů (DI5)6: více stavový příkaz7: jednoduchý PLC8: PID9: nastavení komunikace	0	★
P0-04	Volba pomocného zdroje frekvence Y	Jako P0-03 (jako volba hlavního zdroje frekvence X)	0	★
P0-05	Volba rozsahu pomocného zdroje naložené frekvence Y	0: Pokud jde o maximální frekvenci1: Pokud jde o zdroj frekvence X	0	☆
P0-06	Volba rozsahu pomocného zdroje naložené frekvence Y	0%~150%	100%	☆
P0-07	Volba zdroje naložené frekvence	Bity: Volba zdroje frekvence 0: Hlavní zdroj frekvence X1: Výsledc hlavní a pomocné operace (Závislost akce závisí na desetinném čísle)2: Přepínač hlavního zdroje frekvence X a pomocného zdroje frekvence Y3: Hlavní zdroj frekvence X, přepínač výsledku hlavní a pomocné operace,4: Pomocný zdroj frekvence Y, přepínač výsledku hlavní a pomocné operaceDesetinné: závislost operace hlavního a pomocného zdroje frekvence0: Hlavní + pomocné1: Ilavní - pomocné2: Max. ze dvou3: Min. ze dvou	00	☆
P0-08	Referenční frekvence	0.00Hz~max. frekvence (P0-10)	50.00Hz	☆
P0-09	Směr chodu	1stejný2opačný	0	☆
P0-10	Max. frekvence	50.00Hz~600.00Hz	50.00Hz	★
P0-11	Zdroj horní frekvence	0: nastavení P0-121: AI1; 2: AI2; 3: AI3; 4: nastavení pulsu5: nastavení komunikace	0	★
P0-12	Horní frekvence	Horní frekvence P0-14 ~ maximální frekvence P0-10	50.00Hz	☆
P0-13	Přesunutí horní frekvence	0.00Hz~max. frekvence P0-10	0.00Hz	☆

Technické parametry vysokoučinného měniče frekvence

P0-14	Spodní frekvence	0.00Hz~horní frekvence P0-12	0.00Hz	☆
P0-15	Nosná frekvence	0.5kHz~16.0kHz	typ stroje	☆
P0-16	Nosná frekvence se přizpůsobuje teplotě	0: ne1: ano	1	☆
P0-17	Doba zrychlení 1	0.00s~65000s	typ stroje	☆
P0-18	Doba zastavení 1	0.00s~65000s	typ stroje	☆
P0-19	Jednotka doby zrychlení /zastavení	0: 1s1: 0.1s2: 0.01s	1	★
P0-21	Frekvence polarizace zdrojenaložené pomocné frekvence	0.00Hz~max. frekvence P0-10	0.00Hz	☆
P0-22	Rozlišení frekvenčního přikazu	1: 0.1Hz2: 0.01Hz	2	★
P0-23	Volba paměti uchovánídigitálního zadávání frekvence	0: bez paměti 1: paměť	0	☆
P0-24	Výbčr motoru	0: Motor 1, 1: Motor 2	0	★
P0-25	Referenční frekvence dobryzrychlení / zastavení	0: Max. frekvence (P0-10)1: Referenční frekvence2: 100Hz	0	★
P0-26	Standardní frekyenční příkazv systému UP / DOWN	0: Provozní frekvence, 1: Referenční frekvence	0	★
Kód	Název	Nastavení	Výchozí	Změna
P0-27	Zdroj frekvence a zdroj příkazův balíčku	Bity: příkaz z ovládacího panelu váže zdroj frekvence0: Nesouvisí1: Digitální referenční frekvence2: AI13: AI24: AI35: Nastavení PULSE (DI5)6: Multispeed (volba konstantní rychlosti)7: Jednoduché PLC8: PID9: Nastavení komunikaceDesitky na displeji: příkaz svorky váže zdroj frekvenceStovky: příkaz komunikace váže zdroj frckvenceTisíce: automatický provoz váže zdroj frekvence	0000	☆
P0-28	Druh rozšířující komunikační karty	0: Komunikační karta Modbus1: Rezcerva2: Rezcerva3: Komunikační karta CANlink	0	☆

Skupina P1. Parametry motoru 1
P1-00	Výběr typu motoru	0: běžný asynchronní motor1: asynchronní motor s proměnnou frekvencí	0	★
P1-01	Jmenovitý výkon motoru	0.1kW~1000.0kW	typ stroje	★
P1-02	Jmenovité napětí motoru	1V~400V	typ stroje	★
P1-03	Jmenovitý proud motoru	0.01A~655.35A (výkon měniče <=55kW)0.1A~6553.5A (výkon měniče >55kW)	typ stroje	★
P1-04	Jmenovitá frekvence motoru	0.01Hz~ max. frekvence	typ stroje	★
P1-05	Jmenovité otáčky motoru	1 ot./min. ~65535 ot./min.	typ stroje	★
P1-06	Elektrický odpor statoruasynchronního motoru	0.001Ω~65.535Ω (výkon měniče <=55kW)0.0001Ω~6.5535Ω (výkon měniče >55kW)	Ladění	★
P1-07	Elektrický odpor rotoruasynchronního motoru	0.001Ω~65.535Ω (výkon měniče <=55kW)0.0001Ω~6.5535Ω (výkon měniče >55kW)	Ladění	★
P1-08	Indukční reaktance svoruasynchronního motoru	0.01mH~655.35mH(výkon měniče <=55kW)0.001mH~65.535mH(výkon měniče >55kW)	Parametrladění	★
P1-09	Indukční vzájemná reaktanceasynchronního motoru	0.1mH~6553.5mH(výkon měniče <=55kW)0.01mH~655.35mH(výkon měniče >55kW)	Parametrladění	★

Technické parametry vysokoučinného měniče frekvence

P1-10

Proud asynchronní motoru bez zátěže

0.01A~P1-03 (výkon měniče <=55kW)0.1A~P1-03 (výkon měniče >55kW)

Parametr ladění

★

Kód	Název		Nastavení	Výchozí	Změna
P1-27	Číslo řádku kodéru	1~65535		1024	★
P1-28	Typ kodéru	0: Inkrementální enkodér ABZ 1: Rezerva2: Rotační transformátor		0	★
P1-30	Sekvence fází AB inkrementálního enkodéru ABZ	0: dopředu1: dozadu		0	★
P1-34	Počet półových párů rotačního transformátoru	1~65535		1	★
P1-36	Čas detekce odpojení PG ve zpětn vazbě rychlosti	0.0: žádná akce0.1s ~10.0s		0.0	★
F1-37	Volba ladční	0: Žádná akce1: Statické ladění asynchronního motoru2: Kompletní vyladění asynchronního motoru		0	★
Skupina P2 - Parametry vektorového řízení prvního motoru
P2-00	Proporcionální zesílení rychlostní smyčky 1	1~100		30	☆
P2-01	Doba integrace rychlostní smyčky 1	0.01s ~10.00s		0.50s	☆
P2-02	Frekvence spínání 1	0.00 ~P2-05		5.00Hz	☆
P2-03	Proporcionální zesílení rychlostní smyčky 2	1~100		20	☆
P2-04	Doba integrace rychlostní smyčky 2	0.01s ~10.00s		1.00s	☆
P2-05	Frekvence spínání 2	P2-02 ~max. frekvence		10.00Hz	☆
P2-06	Zesílení skluzu vektorového řízení	50% ~200%		100%	☆
P2-07	Časová konstanta pro filtr rychlostní smyčky	0.000s ~0.100s		0.000s	☆
P2-08	Vektorové řízení zesílení excitovaného stavu	0~200		64	☆
P2-09	Zdroj horní meze v režimu řízení rychlostí	0: nastavení kódu funkce P 2-10 1: AI12: AI23: AI34: nastavení pulzu (PULSE)5: nastavení komunikace6: MIN (AI1, AI2)7: MAX (AI1, AI2)Celá stupnice možností 1-7 odpovídá P2-10		0	☆
P2-10	Digitální nastavení točivého momentu v režimu řízení otáček	0.0% ~200.0%		150.0%	☆
P2-13	Proporcionální zesílení excitovaného stavu	0~60000		2000	☆
P2-14	Integrální zesílení excitovaného stavu	0~60000		1300	☆
P2-15	Proporcionální zesílení regulace točivého momentu	0~60000		2000	☆

Kód	Název	Nastavení	Výchozí	Změna
P2-16	Zesilení integrace regulace točivého momentu	0~60000	1300	☆
Parametry řízení U/f ve skupině P3
P3-00	Nastavení křivky U/f	0: přímka U/f1: vícebodová čára U/f2: čtverec U/f3: 1,2 výkonu U/f4: 1,4 výkonu U/f6: 1,6 výkonu U/f8: 1,8 výkonu U/f9: Vyhrazeno10: Režim úplné separace U/f11: Režim poloviční separace U/f	0	★

Technické parametry vysokoučinného měniče frekvence

P3-01	Zvýšení točivého momentu	0.0% : (automatické zvýšení točivého momentu)0.1%~30.0%	typ stroje	☆
P3-02	Frekvence vypnutí zesílení točivého momentu	0.00Hz~max. frekvence	50.00Hz	★
P3-03	Bod 1 frekvence U/f	0.00Hz~P3-05	0.00Hz	★
P3-04	Bod 1 napětí U/f	0.0%~100.0%	0.0%	★
P3-05	Bod 2 frekvence U/f	P3-03~P3-07	0.00Hz	★
P3-06	Bod 2 napětí U/f	0.0%~100.0%	0.0%	★
P3-07	Bod 3 frekvence U/f	P3-05~jmenovitá frekvence motoru (P1-04)	0.00Hz	★
P3-08	Bod 3 napětí U/f	0.0%~100.0%	0.0%	★
P3-09	Zesílení kompenzace skluzu U/f	0.0%~200.0%	0.0%	☆
P3-10	Zesílení nadměrné excitace U/f	0~200	64	☆
P3-11	Zesílení tlumení oscilace U/f	0~100	typ stroje	☆
P3-13	Izolovaný zdroj napětí UF	0 : digitální nastavení (P3-14) 1: AI12: AI23: AI34: nastavení pulzu (DI5)5: Vícestavový příkaz6: PLC7: PID8: nastavení komunikacePoznámka: 100,0% odpovídá jmenovitému napětí motoru	0	☆
P3-14	Digitální nastavení izolovaného napětí UF	0V~jmenovité napětí motoru	0V	☆

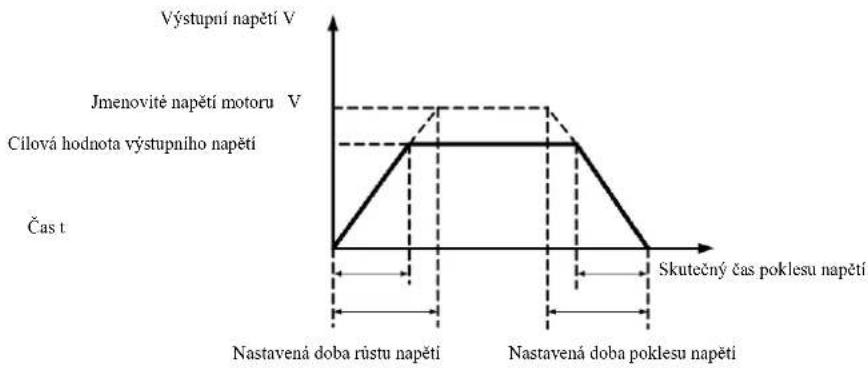

P3-15	Doba nárůstu izolovaného napětí UF	0.0s~1000.0sPoznámka: doba změny napětí z 0 V na jmenovité napětí motoru	0.0s	☆

Kód	Název	Nastavení	Výchozí	Změna
Skupina P4. Vstupní svorky.
P4-00	Volba funkce svorky DI1	0: Bez funkce1: Chod vpřed (FWD)2: Zpětný chod (REV)3: Řízení třívodičovým chodem4: Impulsování (zkušební chod) vpřed (FJOG)5: Impulsování vzad (RJOG)6: NAIIORU7: DOLŮ8: Zastavení volnoběchem	1	★
P4-01	Volba funkce svorky DI2		4	★
P4-02	Volba funkce svorky DI3	9: Resetování chyby (RESET)10: Zastavení operace11: Normální otevřený vstup externí poruchy12: Vícestavový příkaz svorka 113: Vícestavový příkaz svorka 214: Vícestavový příkaz svorka 315: Vícestavový příkaz svorka 416: Svorka volby doby zrychlení / zastavení 117: Svorka volby doby zrychlení / zastavení 218: Spínání zdroje frekvence19: Vymazání nastavení NAIIORU / DOLŮ (svorka a klávesnice)20: Svorka přepínání příkazů chodu21: Zákaz zrychlení / zastavení22: Pauza PID23: Resetování stavu PLC24: Přerušení frekvence kolísání25: Vstup čítače26: Resetování čítače27: Vstup sčítání délky28: Resetování délky29: Ovládání momentu vypnuto30: Vstup pulzní frekvence (pro DI5)	9	★
P4-03	Volba funkce svorky DI4		12	★
P4-04	Volba funkce svorky DI5		13	★
P4-05	Volba funkce svorky DI6		0	★
P4-06	Volba funkce svorky DI7		0	★

Technické parametry vysokoučinného měniče frekvence

P4-07	Volba funkce svorky DI8	36: Externí terminál 137: Svorka přepinání ovládacích příkazů 238: Přerušení integrace PID39: Přepínání zdroje frekvence X a referenční frekvence40: Přepínání zdroje frekvence Y a referenční frekvence	0	★
P4-08	Volba funkce svorky DI9	41: Svorka volby motoru 142: Svorka volby motoru 243: Přepínání parametrů PID44: Chyba definována uživatelem 145: Chyba definována uživatelem 2	0	★
P4-09	Volba funkce svorky DI10	46: Spínač ovládání rychlosti / ovládání točivého momentu47: Nouzové zastavení48: Svorka externího zastavení 249: Zpomalené brzdění stejnosměrným proudem50: Doba provozu vymazána51-59: Vyhrazeno

Kód	Název	Nastavení	Výchozí	Změna
P4-10	Doba filtrování DI	0.000s~1.000s	0.010s	☆

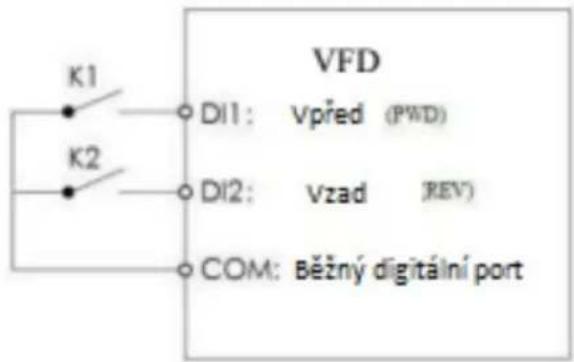

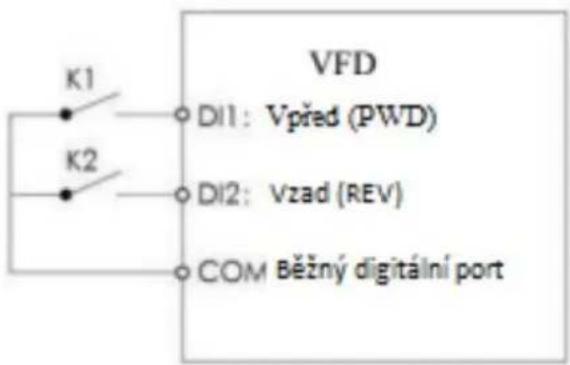

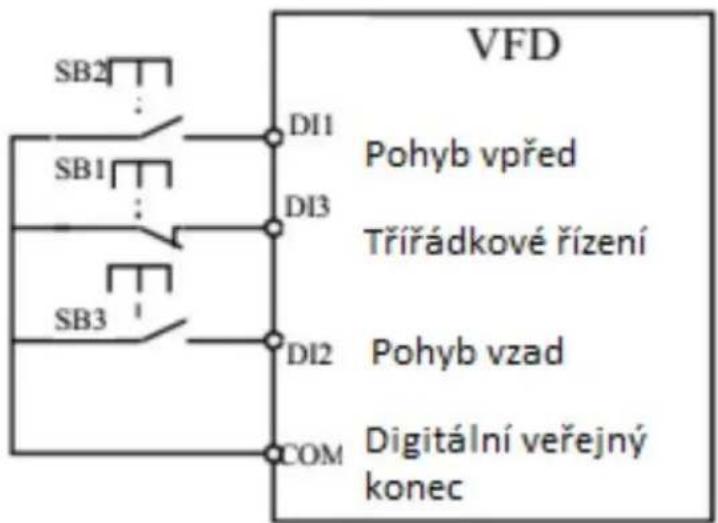

P4-11	Režim příkazů svorek	0: dvouvodičové 11: dvouvodičové 22: třívodičové 13: třívodičové 2	0	★
P4-12	Rychlost změny svorek NAHORU / DOLŮ	0.001Hz/s~65.535Hz/s	1.001Hz/s	☆
P4-13	Minimální hodnota křivky AI1 na vstupu	0.00V~P4-15	0.00V	☆
P4-14	Nastavcní křivky AI1 na vstupu	-100.0%~+100.0%	0.0%	☆
P4-15	Maximální hodnota křivky AI1 na vstupu	P4-13 ~+10.00V	10.00V	☆
P4-16	Nastavení křivky AI1 na vstupu	-100.0%~+100.0%	100.0%	☆
P4-17	Doba filtrování AI1	0.00s~10.00s	0.10s	☆
P4-18	Minimální hodnota křivky AI2 na vstupu	0.00V~P4-20	0.00V	☆
P4-19	Nastavení křivky AI2 na vstupu	-100.0%~+100.0%	0.0%	☆
P4-20	Maximální hodnota křivky AI2 na vstupu	P4-18 ~+10.00V	10.00V	☆
P4-21	Nastavení křivky AI2 na vstupu	-100.0%~+100.0%	100.0%	☆
P4-22	Doba filtrování AI2	0.00s~10.00s	0.10s	☆
P4-23	Minimální hodnota křivky AI3 na vstupu	-10.00V~P4-25	-10.00V	☆
P4-24	Nastavení křivky AI 3 na vstupu	-100.0%~+100.0%	-100.0%	☆
P4-25	Maximální hodnota křivky AI3 na vstupu	P4-23 ~+10.00V	10.00V	☆
P4-26	Nastavení křivky AI 3 na vstupu	-100.0%~+100.0%	100.0%	☆
P4-27	Doba filtrování AI3	0.00s~10.00s	0.10s	☆
P4-28	Minimální hodnota na pulzním vstupu	0.00kHz~P4-30	0.00kHz	☆
P4-29	Nastavení pulzního vstupu pro minimální hodnotu	-100.0%~100.0%	0.0%	☆
P4-30	Maximální hodnota na pulzním vstupu	P4-28 ~100.00kHz	50.00kHz	☆
P4-31	Nastavení pulzního vstupu pro maximální hodnotu	-100.0%~100.0%	100.0%	☆
P4-32	Doba filtrování PULZU	0.00s~10.00s	0.10s	☆

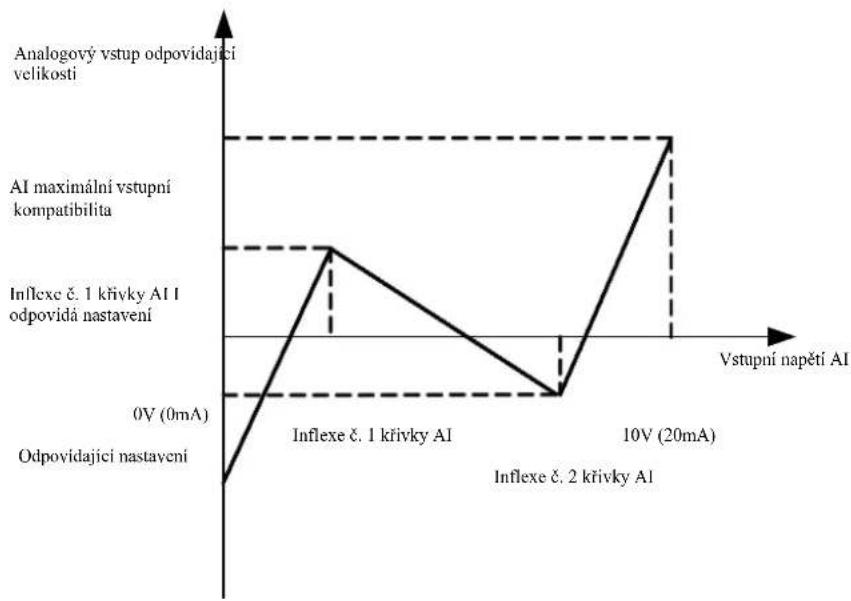

P4-33	Výběr křivky AI	Číslice jednotek: výběr křivky AI11: křivka 1 (2 body, viz P4-13~P4-16)2: křivka 2 (2 body, viz P4-18~P4-21)3: křivka 3 (2 body, viz P4-23~P4-26)4: křivka 4 (4 body, viz A6-00~A6-07)5: křivka 5 (4 body, viz A6-08~A6-15)Desitky: Výběr křivky AI2, stejně jako výšeStovky: Výběr křivky AI2, stejně	321	☆
P4-34	AI je pod nastavením min. vstupu	Číslice jednotek: AI1 je pod nastavením min. vstupu 0: odpovídá nastavení min. vstupu 1: 0,0%Desitky: AI2 je pod nastavením min. vstupu AI3 je pod nastavením min. vstupu	000	☆

Technické parametry vysokoučinného měniče frekvence

P4-35	Doba zpoždění DI1	0.0s~3600.0s	0.0s	★
P4-36	Doba zpoždění DI2	0.0s~3600.0s	0.0s	★
P4-37	Doba zpoždění DI3	0.0s~3600.0s	0.0s	★

Kód	Název	Nastavení	Výchozí	Změna
P4-38	Provozní režim svorky 1 DI	0: aktivní vysoký1: aktivní nízkýČíslice jednotek: DI1 Desítky: DI2 Stovky: DI3Tisíce: DI4 Desítky tisíc: DI15	00000	★
P4-39	Provozní režim svorky 2 DI	0: aktivní vysoký1: aktivní nízkýČíslice jednotek: DI6 Desítky: DI7 Stovky: DI8Tisíce: DI9 Desítky tisíc: DI10	00000	★
Výstupní svorka skupiny P5
P5-00	Provozní režim výstupu FM	1: pulzní výstup (FMP)2: dvoustavový výstup (FMR) 0		☆
P5-01	Výběr funkcí výstupu FMR	0: Bez výstupu1: Provoz měniče frekvence2: Výstup chyby (prostoje)3: Výstup detekce úrovně frekvence FDT14: Dosažení frekvence	0	☆
P5-02	Výběr funkcí relé ovládacího panelu (T / A-T / B-T / C)		2	☆
P5-03	Výběr funkcí relé rozšířující karty (P / A-P / B-P / C)		0	☆
P5-04	Výběr funkcí výstupu DO1	6: Vstupní alarm přetížení motoru7: Vstupní alarm přetížení měniče8: Sčítaná hodnota dosáhla hodnotynastavené9: Překročení nastavení10: Dosažení délky11: Cyklus PLC dokončen12: Nastavení celkové doby provozu13: Frekvenční práh14: Práh točivého momentu15: Připraven ke spuštění16: AI1> AI217: Horní frekvenční limit dosažen18: Spodní frekvenční limit dosažen19: Výstup poklesu napětí21: Umístění dokončeno (vyhrazeno)22: Umístění (vyhrazeno)23: Provoz s nulovou rychlostí 2 (také vypnutí výstupu)24: Nastavení celkové doby zapnutí25: Výstup detekce frekvenční úrovně FDT226: 1 k výstupní frekvenci27: 2 k výstupní frekvenci28: 1 k výstupnímu proudu29: 2 k výstupnímu proudu30: Timing (chronometráž) k výstupu31: Překročení vstupu AI132: Provádění33: Zpětný chod34: Nulový stav proudu35: Teplota modulu dosažena36: Limitní hodnota výstupního proudu37: Spodní limit dosažení frekvence (výstup stop)38: Výstup alarmu (pokračování)39: Vstupní alarm nadměrné teploty motoru40: Překročení doby provozu	4	☆
P5-05	Výběr výstupu rozšířující karty DO2

Kód	Název	Nastavení	Výchozí	Změna
P5-06	Výběr funkcí výstupu FMP	0: Provozní frekvence1: Frekvence nastavení2: Výstupní proud3: Výstupní moment4: Výstupní výkon5: Výstupní napčtí6: Pulzní vstup(100% odpovídá 100,0 kHz)	0	☆
P5-07	Výběr funkcí výstupu AO1		0	☆

Technické parametry vysokoučinného měniče frekvence

P5-08	Výběr funkcí výstupu rozšířující karty AO2	7: AI18: AI29: AI3 (rozšířující karta)10: Délka11: Hodnota12: Nastavení komunikace13: Otáčky motoru14: Výstupní proud (100,0% to 1000,0 A)15: Výstupní napětí (100,0% to 1000,0 V)16: Vyhrazeno	1	☆
P5-09	Maximální výstupní frekvence FMP	0.01kHz~100.00kHz	50.00kHz	☆
P5-10	Koeficient posunutí nulového bodu AO1	-100.0%~+100.0%	0.0%	☆
P5-11	Zesílení AO1	-10.00~+10.00	1.00	☆
P5-12	Koeficient posunutí nulového bodu rozšířující karty AO2	-100.0%~+100.0%	0.0%	☆
P5-13	Zesílení rozšířující karty AO2	-10.00~+10.00	1.00	☆
P5-17	Doba zpoždění výstupu FMR	0.0s~3600.0s	0.0s	☆
P5-18	Doba zpoždění výstupu RELAY1	0.0s~3600.0s	0.0s	☆
P5-19	Doba zpoždění výstupu RELAY2	0.0s~3600.0s	0.0s	☆
P5-20	Doba zpoždění výstupu DO1	0.0s~3600.0s	0.0s	☆
P5-21	Doba zpoždění výstupu DO2	0.0s~3600.0s	0.0s	☆
P5-22	Výběr správného stavu výstupní svorky DO	0: pozitivní logika1: negativní logikaČíslice jednotek: FMR Desítky: RELAY 1Stovky: RELAY2 Tisíce: DO1 Desítky tisíc: DO2	00000	☆
Spouštění / zastavení ovládání skupiny P6
P6-00	Režim spouštění	0: Prímý start1: Opětovné spuštění sledování rychlosti2: Zahájení vstupního vybuzení (asynchronní motor AC)	0	☆
P6-01	Režim sledování rychlosti	0: Start od frekvence zastavení1: Start od nulové rychlosti2: Start od max. frekvence	0	★
P6-02	Rychlost sledování otáček	1~100	20	☆
P6-03	Počáteční frekvence	0.00Hz~10.00Hz	0.00Hz	☆

Kód	Název	Nastavení	Výchozí	Změna
P6-04	Doba udržení počáteční frekvence	0.0s~100.0s	0.0s	★
P6-05	Spuštění brzdného proudu DC / proud před vybuzením	0%~100%	0%	★
P6-06	Doba spuštění brzdění stejnosměrným proudem / Doba vstupního vybuzení	0.0s~100.0s	0.0s	★

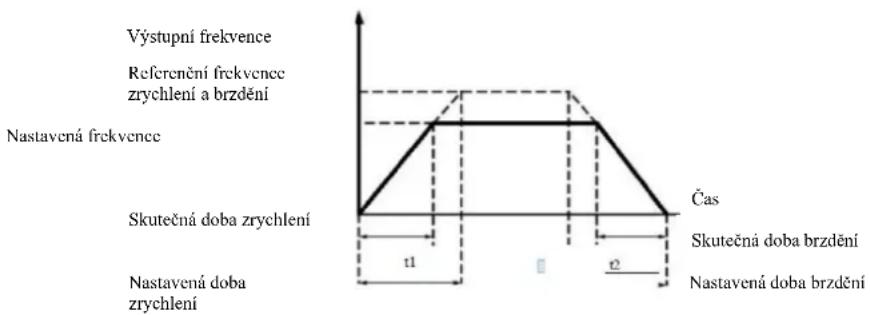

P6-07	Režim zrychlení a zastavení	1: Lineární zrychlení a zpomalení2: Zrychlení a zpomalení křivky S, A3: Zrychlení a zpomalení křivky S, B	0	★

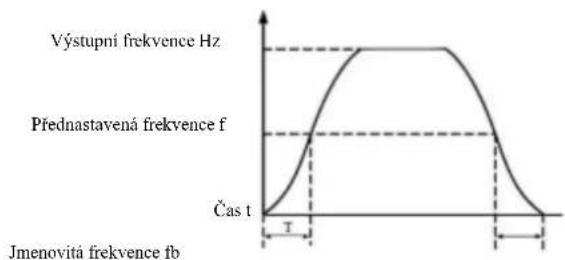

P6-08	Čas začátku segmentu křivky S	0.0%~ (100.0%-P6-09)	30.0%	★
P6-09	Čas konce segmentu křivky S	0.0%~ (100.0%-P6-08)	30.0%	★
P6-10	Režim zastavení	0: brzdění do zastavení,1: zastavení při volnoběhu	0	☆

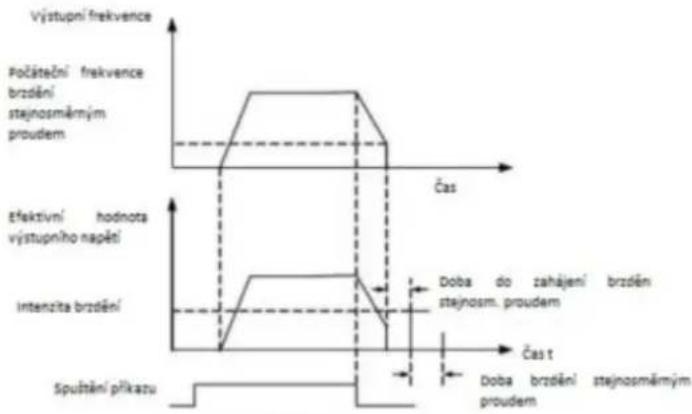

P6-11	Počáteční frekvence brzdění stejnosměrným proudem	0.0011z~max. frekvence	0.00Hz	☆
P6-12	Doba do začátku brzdění stejnosměrným proudem	0.0s~100.0s	0.0s	☆
P6-13	Brzdný proud	0%~100%	0%	☆
P6-14	Dobra brzdění stejnosměrným proudem	0.0s~100.0s	0.0s	☆

Technické parametry vysokoučinného měniče frekvence

P6-15	Míra použití brzdy	0%~100%	100%	☆
Klávesnice a displej skupiny P7
P7-01	Výběr funkci tlačítka JOG	0: Nesprávná hodnota JOG1: Přepínač kanálu CMD ovládacího panelu a dálkového kanálu CMD (svorka kanálu CMD nebo kanál CMD)2: Zpětný spínač3: Pulzování vpřed	0	★
P7-02	Funkce tlačítka STOP / RESET	0: Pouze v režimu klávesnice, funkce zastavení tlačitkem STOP / RES je aktivní1: v každém provozním režimu, funkce zastavení STOP / RES je aktivní	1	☆

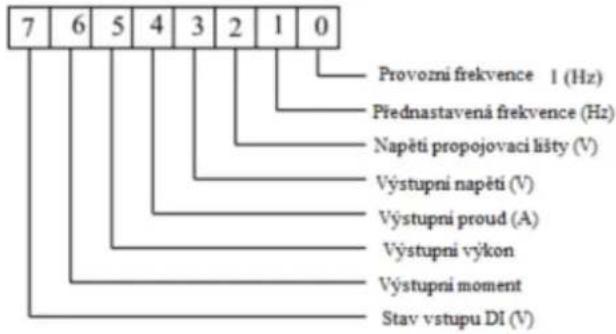

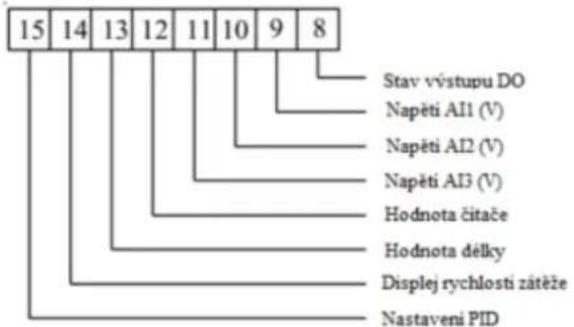

P7-03	Zobrazení provozních parametrů 1	0000 ~ FFFFBit00: provozní frekvence 1 Hz)Bit01: referenční frekvence Hz)Bit02: napětí propojovací lišty (V)Bit03: výstupní napětí (V)Bit04: výstupní proud (A)Bit05: výstupní výkon (kW)Bit06: výstupní točivý moment (%)Bit07: stav vstupu DIBit08: stav výstupu DOBit09: napětí AI1 (V)Bit10: napětí AI2 (V)Bit11: napětí AI3 (V)Bit12: sčítaná hodnotaBit13: hodnota délkyBit14: zobrazení rychlosti zatíženíBit15: referenční hodnota regulátoru PID	1F	☆

Kód	Název	Nastavení	Výchozí	Změna

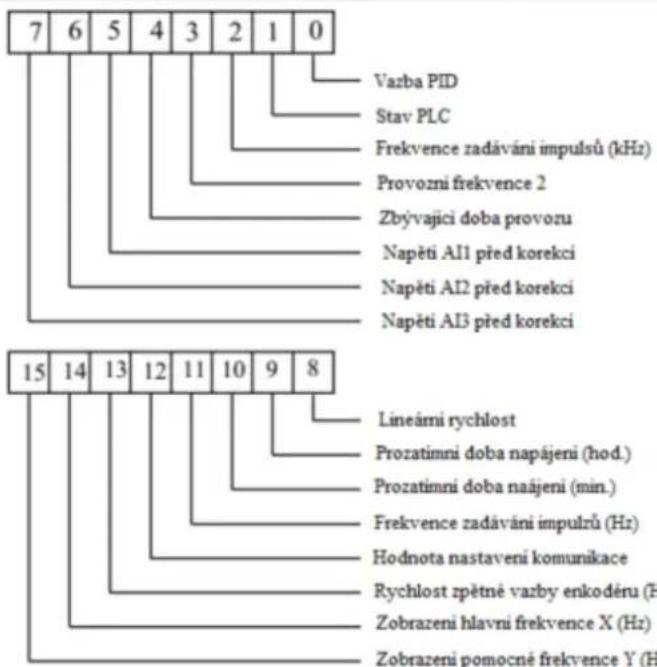

P7-04	Zobrazení provozních parametrů 2	0000 ~ FFFF Bit00: Vazba PIDBit01: stupeň PLCBit02: Pulzní frekvence na pulzním vstupu (kHz)Bit03: Provozní frekvence 2 (Hz)Bit04: Zbývající doba provozuBit5: napětí AI1 před korekci [V]Bit6: napětí AI2 před korekci [V]Bit7: napětí AI3 před korekci [V]Bit8: lineární rychlostBit9: doba od zapnutí měniče [hod.]Bit10: doba od spuštění měniče [min.]Bit11: referenční pulzní frekvence [Hz]Bit12: referenční hodnota komunikaceBit13: Rychlost zpětné vazby kodéru (Hz)Bit14: Zobrazení hlavní frekvence X (Hz)Bit15: Zobrazení frekvence Y (Hz)	0	☆

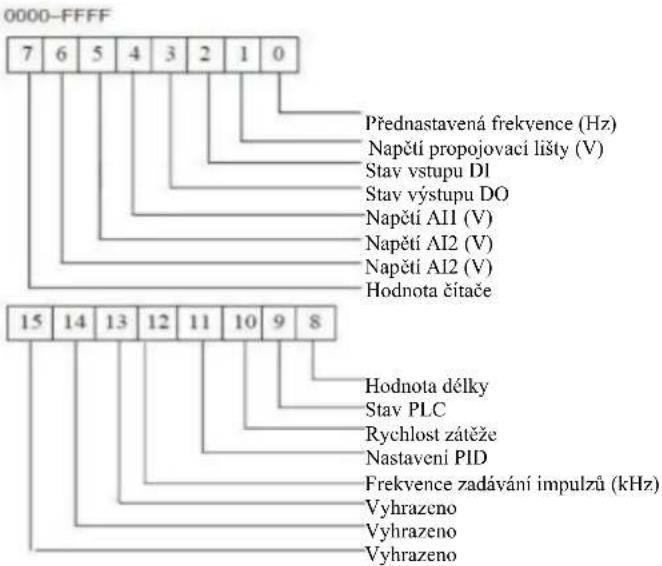

P7-05	Zobrazení parametrů v režimuzastavení	0000~FFFFBit00: referenční frekvence (Hz)Bit01: napětí propojovací lišty (V)Bit02: Stav vstupu DIBit03: Stav výstupu DOBit04: Napětí AI1(V)Bit05: Napětí AI2 (V)Bit06: Napětí AI3 (V)Bit07: Hodnota čitačeBit08: Hodnota délkyBit09: fáze PLCBit10: Rychlost zatíženíBit11: Konfigurace PIDBit12: referenční pulzní frekvence (kHz)	33	☆
P7-06	Násobitel zobrazované rychlostizatížení	0.0001~ 6.5000	1.0000	☆
P7-07	Teplota modulu chladiče měničefrekvence	0.0°C~ 100.0°C	-	●
P7-08	Teplota chladiče usměrňovacíhomůstku	0.0°C~ 100.0°C	-	●
P7-09	Celková doba provozu	0h~65535h	-	●
P7-10	Číslo výrobku	-	-	●
P7-11	Číslo verze softwaru	-	-	●

Technické parametry vysokoučinného měniče frekvence

P7-12	Počet desetinných míst při zobrazení rychlosti zatížení	0: 0 desetinných míst1: 1 desetinné místo2: 2 desetinná místa3: 3 desetinná místa	1	☆
P7-13	Celková doba od zapnutí	0h~65535h	-	●
P7-14	Celková spotřeba energie	0~65535KWh	-	●
Pomocné funkce – skupina P8
P8-00	Pulzní frekvence	0.00Hz~ max. frekvence	2.00Hz	☆
P8-01	Doba pulzního zrychlení	0.0s~6500.0s	20.0s	☆
P8-02	Doba zastavení impulsování	0.0s~6500.0s	20.0s	☆

Kód	Název	Nastavení	Výchozí	Změna
P8-03	Doba zrychlení 2	0.0s~6500.0s	typ stroje	☆
P8-04	Doba zastavení 2	0.0s~6500.0s	typ stroje	☆
P8-05	Doba zrychlení 3	0.0s~6500.0s	typ stroje	☆
P8-06	Čas zastavení 3	0.0s~6500.0s	typ stroje	☆
P8-07	Čas zrychlení 4	0.0s~6500.0s	typ stroje	☆
P8-08	Čas zastavení 4	0.0s~6500.0s	typ stroje	☆

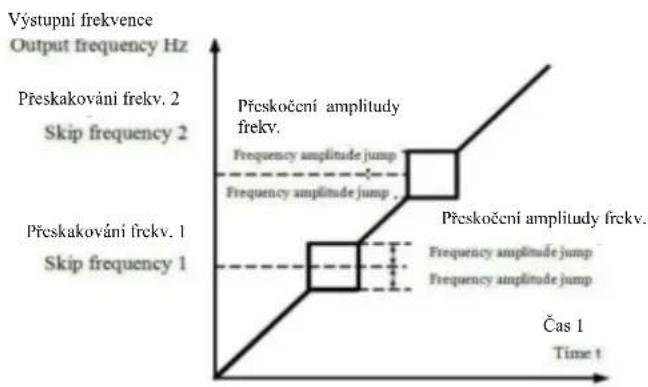

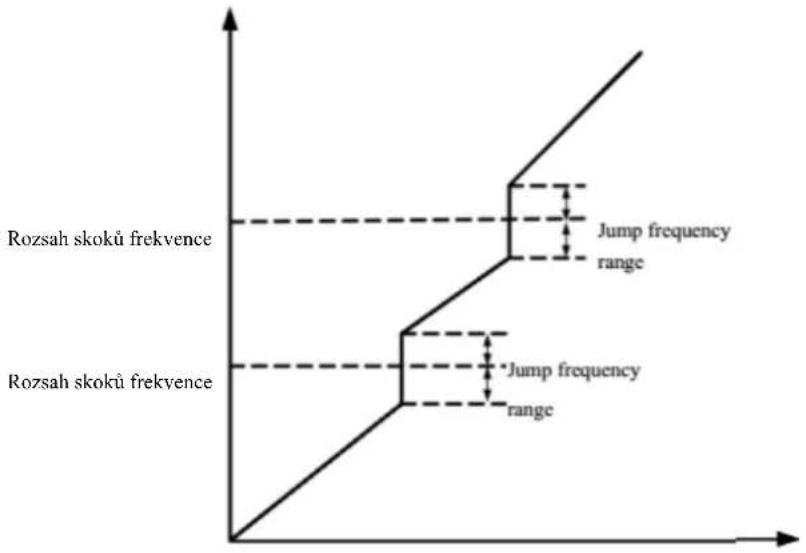

P8-09	Skoková frekvence 1	0.00Hz~ max. frekvence	0.00Hz	☆
P8-10	Skoková frekvence 2	0.00Hz~ max. frekvence	0.00Hz	☆
P8-11	Rozsah skokové frekvence	0.00Hz~ max. frekvence	0.01Hz	☆

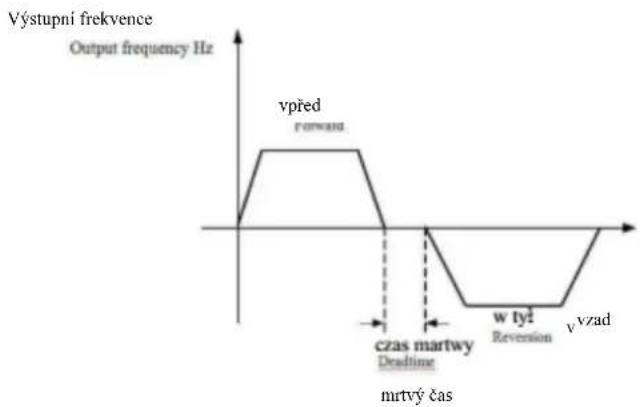

P8-12	Doba mezi změnou směru otáček	0.0s~3000.0s	0.0s	☆
P8-13	Povolení zpětných otáček	0: povolení 1: zákaz	0	☆
P8-14	Provozní režim s referenční frekvenci nižší než spodní limit	0: provoz na spodní mezní frekvenci1: zastavení2: provoz s nulovou rychlostí	0	☆
P8-15	Vyvažování zatížení	0.00Hz~ 10.00Hz	0.00Hz	☆
P8-16	Práh celkové doby zapojení	0h~65000h	0h	☆
P8-17	Práh celkové provozní doby	0h~65000h	0h	☆
P8-18	Ochrana startu	0: bez ochrany 1: ochrana	0	☆

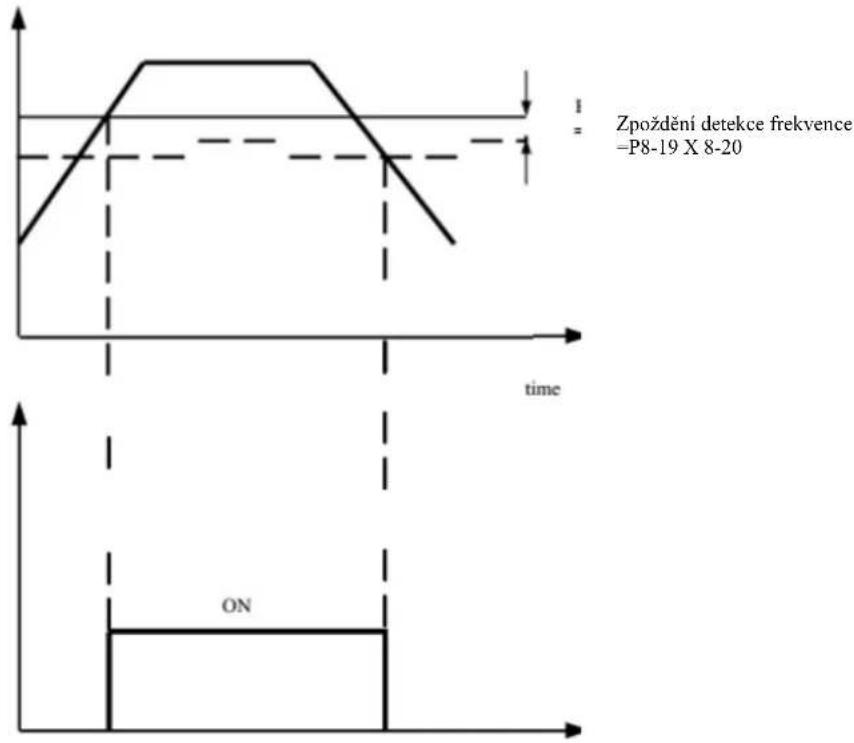

P8-19	Frekvenční práh	0.00Hz~ max. frekvence	50.00Hz	☆
P8-20	Hystereze frekvenčního prahu	0.0%~100.0% (úroveň FDT1)	5.0%	☆

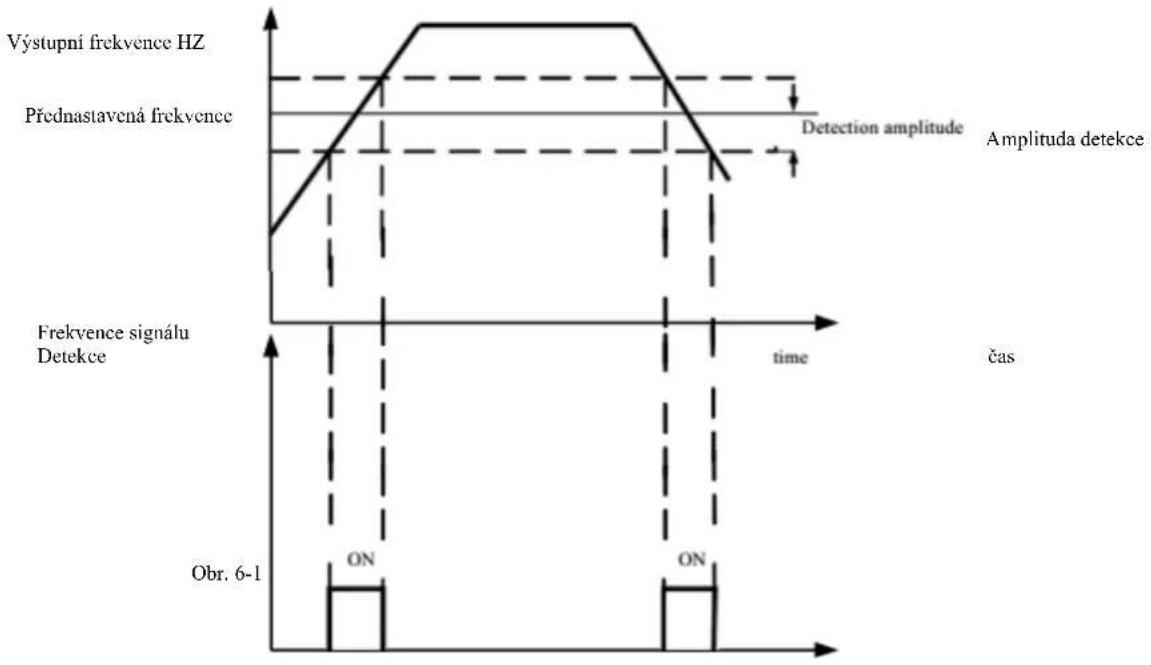

P8-21	Rozsah detekce kolem nastavené frekvence	0.0%~100.0% (max. frekvence.)	0.0%	☆
P8-22	Aktivita frekvenční prahů při zrychlování / zastavení	0: neaktivní 1: aktivní	0	☆

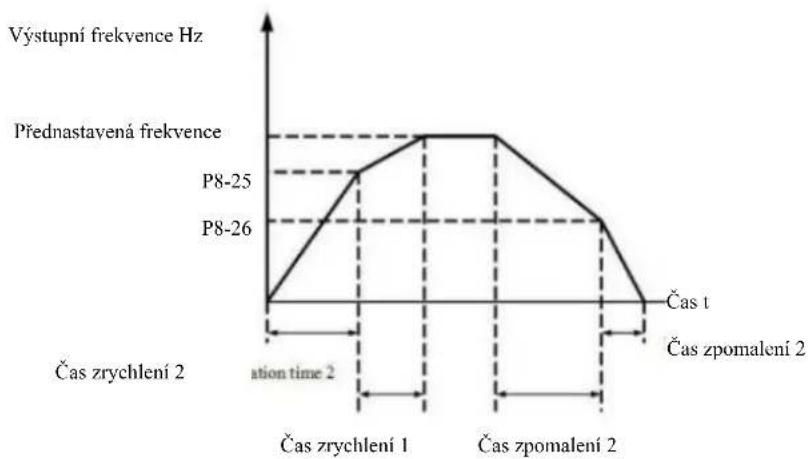

P8-25	Frekvence přepínání mezi časem zrychlení 1 a časem zrychlení 2	0.00Hz~ max. frekvence	0.00Hz	☆
P8-26	Frekvence přepínání mezi časem zrychlení 1 a časem zrychlení 2	0.00Hz~ max. frekvence	0.00Hz	☆
P8-27	Vysoká priorita příkazu zkušebního chodu z terminálu	0: neaktivní1: aktivní	0	☆
P8-28	Hodnota detekce frekvence	0.00Hz~ max. frekvence	50.00Hz	☆
P8-29	Hodnota hystereze detekce frekvence	0.0%~100.0% (úroveň FDT2)	5.0%	☆

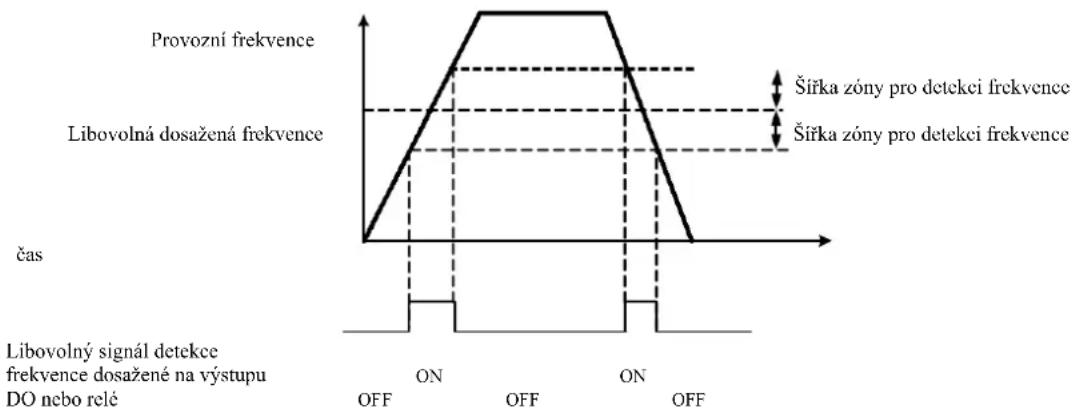

P8-30	Libovolná hodnota detekce frekvence 1	0.00Hz~ max. frekvence	50.00Hz	☆
P8-31	Libovolná šířka detekce frekvence 1	0.0%~100.0% (max. frekvence)	0.0%	☆
P8-32	Libovolná hodnota detekce frekvence 2	0.00Hz~ max. frekvence	50.00Hz	☆
P8-33	Libovolná šířka detekce frekvence	0.0%~100.0% (max. frekvence)	0.0%	☆

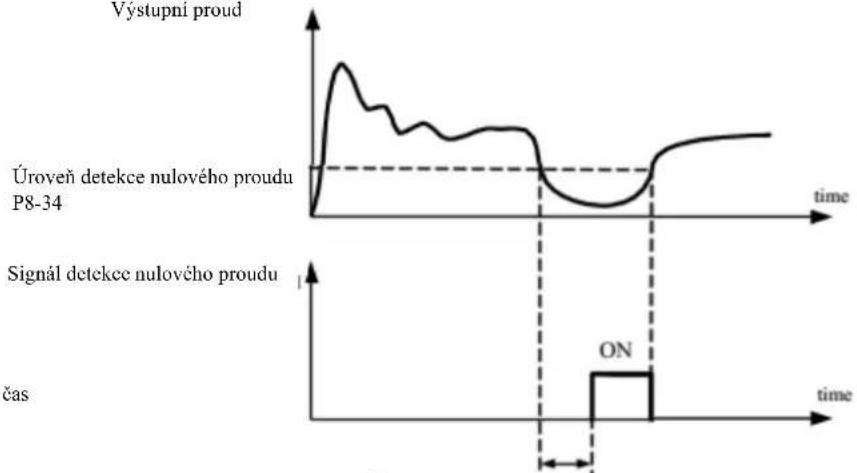

P8-34	Práh detekce nulového proudu	0.0%~300.0%Jmenovitý proud 100.0%	5.0%	☆
P8-35	Doba zpoždění detekce nulového proudu	0.01s~600.00s	0.10s	☆
P8-36	Ihraniční hodnota výstupního proudu	1.1 % (bez detckce)1.1 %~300.0% (jmenovitý proud motoru)	200.0%	☆
P8-37	Doba zpoždění detekce prahu výstupního proudu	0.00s~600.00s	0.00s	☆

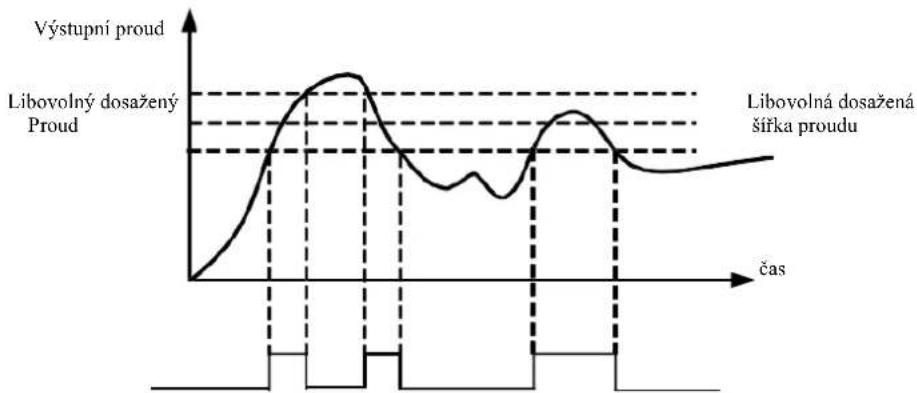

P8-38	Dosažený libovolný proud 1	0.0%~300.0% (jmenovitý proud motoru)	100.0%	☆
P8-39	Šířka dosaženého libovolného proudu 1	0.0%~300.0% (jmenovitý proud motoru)	0.0%	☆
P8-40	Dosažený libovolný proud 2	0.0%~300.0% (jmenovitý proud motoru)	100.0%	☆
P8-41	Šířka dosaženého libovolného proudu 2	0.0%~300.0% (jmenovitý proud motoru)	0.0%	☆
P8-42	Výběr funkcí časomíry	0: neaktivní 1: aktivní	0	☆
P8-43	Výběr doby provozu časomíry	0: nastavení P8-44; 1: A11; 2: A12; 3: AI3 Rozsah analogového vstupu odpovídá P8-44		☆
P8-44	Doba provozu časomíry	0.0Min.~6500.0Min.	0.0Min.	☆
P8-45	Spodní prahová hodnota ochrany vstupního napětí AI1	0.00V~P8-46	3.10V	☆
P8-46	Horní prahová hodnota ochrany vstupního napětí AI1	P8-45~10.00V	6.80V	☆
P8-47	Dosažená teplota modulu	0°C~100°C	75°C	☆
P8-48	Ovládání ventilátoru	0: Pouze při provozu měniče 1: Po celou dobu	0	☆
P8-49	Obnovovací frekvence	Frekvence spánku (P8-51) ~ maximální frekvence (P0-10)	0.00Hz	☆
P8-50	Zpoždění obnovení	0.0s~6500.0s	0.0s	☆
P8-51	Frekvence spánku	0.00Hz~ frekvence obnovení (P8-49)	0.00Hz	☆
P8-52	Zpoždění přechodu do režimu spánku	0.0s~6500.0s	0.0s	☆
P8-53	Maximální celková doba provozu	0.0Min.~6500.0Min.	0.0Min-	☆
Skupina F09: Chyby a ochrana
P9-00	Výběr ochrany motoru proti přetížení	0: povoleno 1: zakázáno	1	☆
P9-01	Zesílení ochrany motoru proti přetížení	0.20~10.00	1.00	☆
P9-02	Úroveň spouštění výstrahy před přetížením motoru	50%~100%	80%	☆
P9-03	Zesílení ochrany před cukáním	0~100	0	☆
P9-04	Ochranné napětí proti cukání způsobecného přepčtím	120%~150%	130%	☆
P9-05	Nárůst nadproudového zablokování	0~100	20	☆
P9-06	Proud ochrany proti nadproudovému zablokování	100%~200%	150%	☆
P9-07	Ochrana před zkratem na kostru	0: neaktivní 1: aktivní	1	☆
P9-09	Automatický reset chyby	0~20	0	☆
P9-10	Aktivita výstupu DO během automatického resetu chyby	0: neaktivní 1: aktivní	0	☆
P9-11	Doba mezi výskytem chyby a automatickým resctem této chyby	0.1s~100.0s	1.0s	☆
P9-12	Ochrana před ztrátou vstupní fáze	0: povolcno 1: zakázáno	1	☆
P9-13	Ochrana před ztrátou výstupní fáze	0: povoleno 1: zakázáno	1	☆

Kód

Název

Nastavení

Výchozí

Změna

Technické parametry vysokoúčinného měniče frekvence

P9-14	První chyba	0: bez chyby1: vyhrazeno2: nadproud při zrychlení3: nadproud při zastavení4: nadproud při konstantní rychlosti5: přepětí při zrychlení6: přepětí při zastavení7: přepětí při konstantní rychlosti8: přetížení bufferu odporu9: pokles napěti10: přetížení měniče11: přetížení motoru12: ztráta vstupní fáze	—	•
P9-15	Druhá chyba	13: ztráta výstupní fáze14: přehřátí modulu15: chyba externích zařízení16: chyba komunikace17: chyba stykače18: chyba měření proudu19: chyba auto-tuningu motoru20: chyba kodéru / PG karty21: chyba odcětu / uložení parametrů22: hardwarová chyba měniče23: hardwarová chyba měniče24: vyhrazeno25: vyhrazeno	—	•
P9-16	Druhá (poslední) chyba	26: Překročení celkové dobry provozu27: Chyba definována uživatelem 128: Chyba definována uživatelem 229: Překročení celkové doby napájení30: zatížení se stane nulovým31: přecrušení zpětné vazby PID40: Krátký časový limit omezení proudu41: Chyba při přepínání běžícího motoru42: Nadměrná odchylka rychlosti43: Nadměrná rychlost otáčení motoru45: Přehřátí motoru51: Chyba počáteční pozice	—	•
P9-17	Frekvence druhé (poslední) chyby	—	—	•
P9-18	Proud druhé (poslední) chyby	—	—	•
P9-19	Napětí na liště během druhé (poslední) chybě	—	—	•
P9-20	Stav svorky vstupů během druhé (poslední) chyby	—	—	•
P9-21	Stav svorky výstupů během druhé (poslední) chyby	—	—	•
P9-22	Stav měniče během druhé (poslední) chyby	—	—	•
P9-23	Doba napájení měniče během druhé (poslední) chyby	—	—	•
P9-24	Doba provozu měniče během druhé (poslední) chyby	—	—	•
P9-27	Frekvence druhé chyby	—	—	•
P9-28	Proud druhé chyby	—	—	•
P9-29	Napětí na liště u druhé chyby	—	—	•
P9-30	Stav svorky vstupů u druhé chyby	—	—	•
P9-31	Stav svorky výstupů u druhé chyby	—	—	•
P9-32	Stav měniče u druhé chyby	—	—	•
P9-33	Doba napájení u druhé chyby	—	—	•
P9-34	Doba provozu u druhé chyby	—	—	•
P9-37	Frekvence první chyby	—	—	•
P9-38	Proud první chyby	—	—	•
P9-39	Napětí na propojovací liště u první chyby	—	—	•

Technické parametry vysokoúčinného měniče frekvence

P9-40	Frekvence první chyby	—	—	●
P9-41	Stav výstupů u první chyby	—	—	●
P9-42	Stav měniče u první chyby	—	—	●
P9-43	Doba napájení u první chyby	—	—	●
P9-44	Doba provozu u první chyby	—	—	●
P9-47	Nápravná opatření pro chybu typu 1	Číslice jednotek: přetížení motoru (11)0: zastavení volnoběhem1: zastavcní, přechod do režimu stop2: pokračování v choduDesítky: ztráta fáze na vstupu 12)Číslice jednotek: 100 ztráta fáze na výstupu (13)Tisíce: chyba externích zařizení (15)Desítky tisic: chyba komunikace (16)	00000	☆
P9-48	Nápravná opatření pro chybu typu 2	Číslice jednotek: chyba kodéru / PG karty (20)0: Zastavení volnoběhem10: Chyba čtečky kódů (21)0: Zastavení volnoběhem1: Zastavcní, přechod do režimu stop100: Vyhrazeno1000: Přehřátí motoru (25)10000: Překročení doby provozu (26)	00000	☆

Kód	Název	Nastavení	Výchozí	Změna
P9-49	Nápravná opatření pro chybu 3	Číslice jednotek: Chyba definována uživatelem 1 (27)0: Zastavení volnoběhem1: Zastavení, přechod do režimu stop2: Pokračování v choduStovky : Překročení celkové doby provozu (29)Tisíce: zatížení se stane nulovým (30)0: Zastavení volnoběhem1: Zastavení, přechod do režimu stop2: pokračování v chodu na 7 % hodnoty jmenovité frekvence motoru a návrat na nastavenou frekvenci při opětovném zatížení motoruDesítky tisíc: ztráta zpětné vazby PID (31)0: Zastavení volnoběhem1: Zastavení, přechod do režimu stop2: pokračování v chodu	00000	☆
P9-50	Nápravná opatření pro chybu 4	Číslice jednotek: Nadměrná odchylka rychlosti (42)0: Zastavení volnoběhem1: Zastavení, přechod do režimu stop2: Pokračování v choduDesítky: Nadměrná rychlost otáček motoru (43)Stovky: Chyba počáteční pozice (51)	00000	☆
P9-54	Pokračování zvolené frekvence při výskytu chyby	0: Chod s aktuální provozní frekvencí1: Spouštění s nastavenou frekvencí2: Spouštění s horním prahem frekvence3: Chod s dolním prahem frekvence4: Chod s alternativní abnormální frekvencí	0	☆
P9-55	Chyba alternativní frekvence	60.0%~100.0% (100.0% odpovídá max. frekvenci P0-10)	100.0%	☆
P9-56	Typ snímače teploty motoru	0: bez snímače teploty1: PT1002: PT1000	0	☆
P9-57	Práh ochrany motoru před přehřátím	0°C~200°C	110°C	☆
P9-58	Výstražný práh přehřátí motoru	0°C~200°C	90°C	☆
P9-59	Výběr způsobu reakce v případě chvilkové ztráty napětí	0: neaktivní1: brzdění2: volnoběh do zastavení	0	☆
P9-60	Vyhrazeno	P9-62~100.0%	100.0%	☆

Technické parametry vysokoúčinného měniče frekvence

P9-61	Doba reakce v případě ztráty napětí	0.00s~100.00s	0.50s	☆
P9-62	Hodnota změny napětí pro reakci po ztrátě napájení	60.0%~100.0% (standardní napětí propojovací lišty)	80.0%	☆
P9-63	Ochrana po poklesu zatížení na nulu	0: neaktivní1: aktivní	0	☆
P9-64	Úrovcň detekce poklesu zatížení na nulu	0.0~100.0%	10.0%	☆
P9-65	Doba detekce poklesu zatížení na nulu	0.0~60.0s	1.0s	☆
P9-67	Práh detekce nadměrné rychlosti	0.0%~50.0% (max. frekvence)	20.0%	☆
P9-68	Doba detekce nadměrné rychlosti	0.0s~60.0s	5.0s	☆
P9-69	Práh detekce nadměrné odchylky rychlosti	0.0%~50.0%(max. frekvence)	20.0%	☆
P9-70	Doba detekce nadměrné odchylky rychlosti	0.0s~60.0s	0.0s	☆
Skupina PA – akce PID
PA-00	Výběr zdroje referenční hodnoty regulátoru PID	0: nastavení PA-011: AI1;2: AI2;3: AI34: pulzní vstup (DI5)5: nastavení komunikace6: vicestupňové ovládání	0	☆
PA-01	Referenční hodnoty PID	0.0%~100.0%	50.0%	☆
PA-02	Zdroj signálu zpětné vazby PID	0: AI1; 1: AI2; 2: AI3; 3: AI1-AI24: nastavení pulzu (DI5)5: nastavení komunikace6: AI1+AI27: MAX (|AI1|, |AI2|)8: MIN (|AI1|, |AI2|)	0	☆
PA-03	Směr akce PID	0: kladný1: záporný	0	☆
PA-04	Rozsah zpětné vazby PID	0~65535	1000	☆
PA-05	Přírůstck proporcionální složky Kp1	0.0~100.0	20.0	☆
PA-06	Čas integrace Tl1	0.01s~10.00s	2.00s	☆
PA-07	Čas derivace Td1	0.000s~10.000s	0.000s	☆
PA-08	Mezní frekvence pro zpětný chod PID	0.00~max. frekvence	2.00Hz	☆
PA-09	Limit odchylky PID	0.0%~100.0%	0.0%	☆
PA-10	Limit derivace PID	0.00%~100.00%	0.10%	☆
PA-11	Změna času PID	0.00~650.00s	0.00s	☆
PA-12	Doba filtrování zpětné vazby PID	0.00~60.00s	0.00s	☆
PA-13	Doba výstupního filtru PID	0.00~60.00s	0.00s	☆
PA-14	Vyhrazeno	-	-	☆
PA-15	Koefficient zesílení proporcionální složky Kp2	0.0~100.0	20.0	☆
PA-16	Doba integrace Ti2	0.01s~10.00s	2.00s	☆
PA-17	Doba derivace Td2	0.000s~10.000s	0.000s	☆
PA-18	Podmínky přepínání parametrů PI	0: bez přepínání1: pomoci přepínače svorek DI2: automatické přepínání na základě odchylky	0	☆

Kód	Název	Nastavení	Výchozí	Změna
PA-19	Odchylka přepinání parametrů 1	0.0%~PA-20	20.0%	☆

Technické parametry vysokoúčinného měniče frekvence

PA-20	Odchylka přepinání parametrů 2	PA-19~100.0%	80.0%	☆
PA-21	Počáteční hodnota PID	0.0%~100.0%	0.0%	☆
PA-22	Doba udržení počáteční hodnoty PID	0.00~650.00s	0.00s	☆
PA-23	Max. odchylka mczi dvěma výstupy PID při provozu vpřed	0.00%~100.00%	1.00%	☆
PA-24	Max. odchylka mezi dvěma výstupy PID při zpětném chodu	0.00%~100.00%	1.00%	☆
PA-25	Vlastnosti PID integrátoru	Číslice jednotek: úplná separace0: Neaktivní;1: AktivníDesítky: zastavení integrace podosažení nastavené hodnoty na výstupu0: pokračování v chodu s integrací1: přerušení integrace	00	☆
PA-26	Hodnota detekce ztráty zpětné vazby PID	0.0%: bez analýzy ztráty vazby0.1%~100.0%	0.0%	☆
PA-27	Doba detekce ztráty zpětné vazby PID	0.0s~20.0s	0.0s	☆
PA-28	Akce PID po zastavení	0: vypnutí PID po zastavení;1: akce PID po zastavení	0	☆
Skupina Pb: Oscilační frekvence, délka a sčítání
Pb-00	Režim oscilační frekvence	0: spojená se střední frekvencí1: spojená s maximální frekvencí	0	☆
Pb-01	Amplituda oscilační frekvence	0.0%~100.0%	0.0%	☆
Pb-02	Skok v oscilační frekvenci	0.0%~50.0%	0.0%	☆
Pb-03	Cyklus oscilační frekvence	0.1s~3000.0s	10.0s	☆
Pb-04	Koeficient doby náběhu trojúhelníkové vlny	0.1%~100.0%	50.0%	☆
Pb-05	Nastaven délky	0m~65535m	1000m	☆
Pb-06	Aktuální délka	0m~65535m	0m	☆
Pb-07	Počet pulzů na metr	0.1~6553.5	100.0	☆
Pb-08	Nastavení hodnoty čitače	1~65535	1000	☆
Pb-09	Referenční hodnota čitače	1~65535	1000	☆
Skupina PC – Vícekrokové příkazy a funkce PLC
PC-00	Vícestavový příkaz 0	-100.0%~100.0%	0.0%	☆
PC-01	Vícestavový příkaz 1	-100.0%~100.0%	0.0%	☆
PC-02	Vícestavový příkaz 2	-100.0%~100.0%	0.0%	☆
PC-03	Vícestavový příkaz 3	-100.0%~100.0%	0.0%	☆
PC-04	Vícestavový příkaz 4	-100.0%~100.0%	0.0%	☆
PC-05	Vícestavový příkaz 5	-100.0%~100.0%	0.0%	☆
PC-06	Vícestavový příkaz 6	-100.0%~100.0%	0.0%	☆
PC-07	Vícestavový příkaz 7	-100.0%~100.0%	0.0%	☆
PC-08	Vícestavový příkaz 8	-100.0%~100.0%	0.0%	☆

Kód	Název	Nastavení	Výchozí	Změna
PC-09	Vícestavový příkaz 9	-100.0%~100.0%	0.0%	☆
PC-10	Vícestavový příkaz 10	-100.0%~100.0%	0.0%	☆
PC-11	Vícestavový příkaz 11	-100.0%~100.0%	0.0%	☆
PC-12	Vícestavový příkaz 12	-100.0%~100.0%	0.0%	☆
PC-13	Vícestavový příkaz 13	-100.0%~100.0%	0.0%	☆
PC-14	Vícestavový příkaz 14	-100.0%~100.0%	0.0%	☆
PC-15	Vícestavový příkaz 15	-100.0%~100.0%	0.0%	☆
PC-16	Provozní režim jednoduchého PLC	0: zastavení po provedení jednoho cyklu1: udržování hodnoty po provedení jednoho cyklu2: opakování po provedení jednoho cyklu	0	☆

Technické parametry vysokoúčinného měniče frekvence

PC-17	Výběr paměti po poruše napájení PLC	Číslice jednotek: chod po ztrátě napájení0: bez paměti po poruše napájení1: paměť po poruše napájeníDesitky: výběr paměti po zastavení0: bez paměti po zastavení1: paměť po zastavení	00	☆
PC-18	Doba provozu PLC pro bod 0	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-19	Doba zrychlení a zastavení PLC pro bod 0	0 ~3	0	☆
PC-20	Doba provozu PLC pro bod 1	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-21	Doba zrychlení a zastavení PLC pro bod 1	0 ~3	0	☆
PC-22	Doba provozu PLC pro bod 2	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-23	Doba zrychlení a zastavení PLC pro bod 2	0 ~3	0	☆
PC-24	Doba provozu PLC pro bod 3	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-25	Doba zrychlení a zastavení PLC pro bod 3	0 ~3	0	☆
PC-26	Doba provozu PLC pro bod 4	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-27	Doba zrychlení a zastavení PLC pro bod 4	0 ~3	0	☆
PC-28	Doba provozu PLC pro bod 5	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-29	Doba zrychlení a zastavení PLC pro bod 5	0 ~3	0	☆
PC-30	Doba provozu PLC pro bod 6	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-31	Doba zrychlení a zastavení PLC pro bod 6	0 ~3	0	☆
PC-32	Doba provozu PLC pro bod 7	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-33	Doba zrychlení a zastavení PLC pro bod 7	0 ~3	0	☆
PC-34	Doba provozu PLC pro bod 8	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-35	Doba zrychlení a zastavení PLC pro bod 8	0 ~3	0	☆

Kód	Název	Nastavení	Výchozí	Změna
PC-36	Doba provozu PLC pro bod 9	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-37	Doba zrychlení a zastavení PLC pro bod 9	0~3	0	☆
PC-38	Doba provozu PLC pro bod 10	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-39	Doba zrychlení a zastavení PLC pro bod 10	0~3	0	☆
PC-40	Doba provozu PLC pro bod 11	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-41	Doba zrychlení a zastavení PLC pro bod 11	0~3	0	☆
PC-42	Doba provozu PLC pro bod 12	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-43	Doba zrychlení a zastavení PLC pro bod 12	0~3	0	☆
PC-44	Doba provozu PLC pro bod 13	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-45	Doba zrychlení a zastavení PLC pro bod 13	0~3	0	☆
PC-46	Doba provozu PLC pro bod 14	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-47	Doba zrychlení a zastavení PLC pro bod 14	0~3	0	☆
PC-48	Doba provozu PLC pro bod 15	0.0s (h)~6553.5s (h)	0.0s (h)	☆
PC-49	Doba zrychlení a zastavení PLC pro bod 15	0~3	0	☆
PC-50	Jednotka doby provozu PLC	0: s (sekunda)1: h (hodina)	0	☆
PC-51	Zadávání parametrů pro referenční bod 0	0: uvedený kód funkce PC-001: AI12: AI23: AI34: nastavení pulzu5: PID6: nastavení pomocí referenční frekvence (P010), upraven tlačitky UP/DOWN	0	☆
Skupina Pd – Komunikační parametry
Kód	Název	Nastavení	Výchozí	Změna
Pd-00	Rychlost přenosu	Číslice jednotek: MODBUS 0: 300BPS1: 600BPS2: 1200BPS3: 2400BPS4: 4800BPS5: 9600BPS6: 19200BPS7: 38400BPS8: 57600BPS9: 115200BPSDesítky: vyhrazenoStovky: vyhrazenoTisíce: Rychlost přenosu CANlink0: 201: 502: 1003: 1254: 2505: 5006: 1M	6005	☆
Pd-01	Formát údajů	0: bez kontroly, formát <8, N, 2>1: kontrola parity, formá t < 8 , E2: kontrola liché parity, formát <8, O, 1>3: bez kontroly, formát <8, N, 1>	0	☆
Pd-02	Lokální adresa	1~247, 0: adresa ráměčku	1	☆
Pd-03	Zpoždční odczyv	0ms ~20ms	2	☆
Pd-04	Doba přerušení komunikace	0.0 (neaktivní), 0.1s ~ 60.0s	0.0	☆
Pd-05	Výběr formátu přenosu dat	Jednotka na displeji: protokol MODBUS0: nestandardní protokol Modbus1: standardní protokol ModbusDesetinná místa na displeji: vyhrazeno	30	☆
Pd-06	Rozlišení pro čtení dat v komunikaci	0: 0.01A1: 0.1A	0	☆

Skupina PE - Kódy funkcí definované uživatelem
Kód	Název	Nastavení	Výchozí	Změna
PE-00	Kód uživatelské funkce 0		P0.10	☆
PE-01	Kód uživatelské funkce 1		P0.02	☆
PE-02	Kód uživatelské funkce 2		P0.03	☆
PE-03	Kód uživatelské funkce 3		P0.07	☆
PE-04	Kód uživatelské funkce 4		P0.08	☆
PE-05	Kód uživatelské funkce 5		P0.17	☆
PE-06	Kód uživatelské funkce 6		P0.18	☆
PE-07	Kód uživatelské funkce 7		P3.00	☆
PE-08	Kód uživatelské funkce 8		P3.01	☆

Technické parametry vysokoučinného měniče frekvence

PE-09	Kód uživatelské funkce 9	P0-00 ~ PP-xxA0-00 ~ Ax-xxU0-xx~U0-xx	P4.00	☆
PE-10	Kód uživatelské funkce 10		P4.01	☆
PE-11	Kód uživatelské funkce 11		P4.02	☆
PE-12	Kód uživatelské funkce 12		P5.04	☆
PE-13	Kód uživatelské funkce 13		P5.07	☆
PE-14	Kód uživatelské funkce 14		P6.00	☆
PE-15	Kód uživatelské funkce 15		P6.10	☆
PE-16	Kód uživatelské funkce 16		P0.00	☆
PE-17	Kód uživatelské funkce 17		P0.00	☆
PE-18	Kód uživatelské funkce 18		P0.00	☆
PE-19	Kód uživatelské funkce 19		P0.00	☆
PE-20	Kód uživatelské funkce 20		P0.00	☆
PE-21	Kód uživatelské funkce 21		P0.00	☆
PE-22	Kód uživatelské funkce 22		P0.00	☆
PE-23	Kód uživatelské funkce 23		P0.00	☆
PE-24	Kód uživatelské funkce 24		P0.00	☆
PE-25	Kód uživatelské funkce 25		P0.00	☆
PE-26	Kód uživatelské funkce 26		P0.00	☆
PE-27	Kód uživatelské funkce 27		P0.00	☆
PE-28	Kód uživatelské funkce 28		P0.00	☆
PE-29	Kód uživatelské funkce 29		P0.00	☆
Skupina PP - Správa kódů funkcí
PP-00	Heslo uživatele	0~65535	0	☆
PP-01	Obnovení výchozího nastavení	0: neobnovovat01: obnovení nastavení kromě parametrů motoru02: vymazání údajů04: aktuální záložní uživatelské parametry501: Obnovení zálohovaných uživatelských parametrů	0	★
PP-02	Výběr zobrazování parametrů funkce	Číslice jednotek: výběr zobrazení skupiny U0: bez zobrazení1: zobrazeníDesítky: výběr zobrazení skupiny A0: bez zobrazení1: zobrazení	11	★
PP-03	Výběr zobrazování skupiny parametrů definovaných uživatelem	Bit: výběr zobrazení skupiny parametrů definovaných uživatelem0: bez zobrazení1: zobrazeníČíslice jednotek: výběr zobrazení skupiny parametrů upravených uživatelem0: bez zobrazení1: zobrazení	00	☆
PP-04	Úprava kódu funkce	0: je možno upravovat1: není možné upravovat	0	☆

Skupina A0 Řízení točivého momentu a limity parametrů
A0-00	Volba řízení rychlost / moment	0: řízení rychlosti1: řízení momentu	0	★
A0-01	Výběr zdroje zadávání řízení momentu	0: digitální nastavení 1 (A0-03)1: AI12: AI23: AI34: nastavení pulzu5: nastavení komunikace6: MIN (AI1, AI2)7: MAX (AI1, AI2) (Možnost plného rozsahu 1-7, vhodné digitální nastavení A0-03)	0	★
A0-03	Digitální nastavení momentu v režimu řízení momentu	-200.0%~200.0%	150.0%	☆

Technické parametry vysokoučinného měniče frekvence

A0-05	Kladná max. frekvence regulace točivého momentu	0.00Hz~ max. frekvence	50.00Hz	☆
A0-06	Záporná max. frekvence regulace točivého momentu	0.00Hz~ max. frekvence	50.00Hz	☆
A0-07	Doba zrychlení pro řízení momentu	0.00s~65000s	0.00s	☆
A0-08	Doba zastavení pro řízení točivého momentu	0.00s~65000s	0.00s	☆
Skupina A2 - Řízení druhého motoru skupiny
A2-00	Výběr typu motoru	0: Obyčejný indukční motor1: Indukční motory s proměnnou frekvencí	0	★
A2-01	Jmenovitý výkon motoru	0.1kW~1000.0kW	typstroje	★
A2-02	Jmenovité napětí motoru	1V~400V	typstroje	★
A2-03	Jmenovitý proud motoru	0.01A~655.35A(výkon měniče =55kW)0.1A~6553.5A(výkon měniče >55kW)	typstroje	★
A2-04	Jmenovitá frekvence motoru	0.01Hz~max. frekvence	typstroje	★
A2-05	Jmenovitá rychlost otáček motoru	1 ot./min.~65535 ot./min.	typstroje	★

Kód	Název	Nastavení	Výchozí	Změna
A2-06	Elektrický odpor statoru asynchronous motoru	0.001 Ω~65.535Ω(výkon měniče <=55kW)0.0001Ω~6.5535Ω(výkon měniče >55kW)	typ stroje	★
A2-07	Elektrický odpor rotoru asynchronous motoru	0.001 Ω~65.535Ω(výkon měniče <=55kW)0.0001Ω~6.5535Ω(výkon měniče >55kW)	typ stroje	★
A2-08	Svodová indukční reaktance asynchronous motoru	0.01mH~655.35mH(výkon měniče <=55kW)0.001mH~65.535mH(výkon měniče >55kW)	typ stroje	★
A2-09	Vzájemná indukční reaktance asynchronous motoru	0.1mH~6553.5mH(výkon měniče <=55kW)0.01mH~655.35mH(výkon měniče >55kW)	typ stroje	★
A2-10	Proud naprázdno asynchronous motoru	0.01A~ A2-03(výkon měniče <=55kW)0.1A~ A2-03 (výkon měniče >55kW)	typ stroje	★
A2-27	Číslo řádku kodéru	1~65535	1024	★
A2-28	Typ kodéru	0: 0: Inkrementální enkodér ABZ1: Vyhrazeno2: Resolver	0	★
A2-29	Výběr PG zpětné vazby rychlosti	0: místní PG1: místní PG2: pulzní vstup (D15)	0	★
A2-30	Sekvence fází AB inkrementálního enkodéru ABZ	0: vpřed1: vzad	0	★
A2-34	Počet pólových párů rotačního transformátoru	1~65535	1	★
A2-36	Doba detekce odpojení PG ve zpětné vazbě rychlosti	0.0: bez reakce0.1s~10.0s	0.0	★
A2-37	Volba ladění	0: bez reakce1: statické ladění asynchronního motoru2: Kompletní ladění asynchronního motoru	0	★
A2-38	Proporcionalní zesilení smyčky rychlosti 1	1~100	30	☆
A2-39	Doba integrace smyčky rychlosti 1	0.01s~10.00s	0.50s	☆
A2-40	Frekvence přepínání 1	0.00~A2-43	5.00Hz	☆
A2-41	Proporcionalní zesilení smyčky rychlosti 2	1~100	20	☆
A2-42	Doba integrace smyčky rychlosti 2	0.01s~10.00s	1.00s	☆
A2-43	Frekvence přepínání 2	A2-40~max. frekvence	10.00Hz	☆

Technické parametry vysokoúčinného měniče frekvence

A2-44	Zesílení skluzu vektorového řízení	50%~200%	100%	☆
A2-45	Časová konstanta pro filtr smyčky rychlosti	0.000s~0.100s	0.000s	☆
A2-46	Vektorové řízení zesílení vybuzení	0~200	64	☆

Kód	Název	Nastavení	Výchozí	Změna
A2-47	Zdroj horního limitu v režimu ovládání rychlosti	0: Nastavení A2-481: AI12: AI23: AI34: Nastavení pulzu5: Nastavení komunikace6: MIN (AI1, AI2)7: MAX (AI1, AI2)Plný rozsah možností 1-7 odpovídá digitálnímu nastavení A2-48	0	☆
A2-48	Digitální nastavení točivého momentu v režimu řízení rychlosti	0.0%~200.0%	150.0%	☆
A2-51	Proporcionální zesílení vybuzení	0~20000	2000	☆
A2-52	Integrální zesílení vybuzení	0~20000	1300	☆
A2-53	Proporcionální zesílení ovládání točivého momentu	0~20000	2000	☆
A2-54	Zesílení integrace ovládání točivého momentu	0~20000	1300	☆
A2-55	Vlastnosti integrační složky rychlostní smyčky	Číslice jednotek: integrační separace0: nepovoleno1: povoleno	0	☆
A2-61	Režim řízení motoru 2	0: Bez vektorového řízení snímače rychlosti (SVC)1: Vektorové řízení snímače rychlosti (FVC)2: Řízení U/f	0	★
A2-62	Doba zrychlení / brzdění motoru 2	0: stejně jako motor 11: Doba zrychlení / brzdění 12: Doba zrychlení / brzdění 23: Doba zrychlení / brzdění 34: Doba zrychlení / brzdění 4	0	☆
A2-63	Zvýšení točivého momentu motoru 2	0.0%: automatické zvýšení točivého momentu0.1%~30.0%	typ stroje	☆
A2-65	Zesílení tlumení oscilace motoru 2	0~100	typ stroje	☆

Skupina A5 – Parametry optimalizace ovládání
A5-00	Přepínač horního prahu frekvence DPWM	0.00Hz~15.00Hz	12.00Hz	☆
A5-01	Modulační režim PWM	0: asynchronní modulace1: synchronní modulace	0	☆
A5-02	Výběr režimu kompenzace mrtvé zóny	0: bez kompenzace1: režim kompenzace č. 12: režim kompenzace č. 2	1	☆
A5-03	Náhodná hloubka PWM	0: nepovoleno1~10: náhodná hloubka nosné frekvence	0	☆
A5-04	Limit rychlého proudu	0: Neaktivní1: Aktivní	1	☆
A5-05	Průběžná detekce kompenzace	0~100	5	☆
A5-06	Práh poklesu napětí	60.0%~140.0%	100.0%	☆
A5-07	Optimalizace SVC	0: bez optimalizace1: režim optimalizace č. 12: režim optimalizace č. 2	1	☆

Technické parametry vysokoúčinného měniče frekvence

A5-08

Nastavení mrtvého času

100%~200%

150%

☆

Kód	Název	Nastavení	Výchozi	Změna
Skupina A6 – nastavení křivky AI
A6-00	Minimální hodnota křivky AI na vstupu 4	-10.00V~A6-02	0.00V	☆
A6-01	Nastavení minimální hodnoty křivky AI na vstupu 4	-100.0%~+100.0%	0.0%	☆
A6-02	Inflexe č. 1 křivky AI na vstupu 4	A6-00~A6-04	3.00V	☆
A6-03	Nastavení inflexe č. 1 křivky AI na vstupu 4	-100.0%~+100.0%	30.0%	☆
A6-04	Inflexe č. 2 křivky AI na vstupu 4	A6-02~A6-06	6.00V	☆
A6-05	Nastavení inflexe č. 2 křivky AI na vstupu 4	-100.0%~+100.0%	60.0%	☆
A6-06	Maximální hodnota křivky AI na vstupu 4	A6-06~+10.00V	10.00V	☆
A6-07	Nastavení maximální hodnoty křivky AI na vstupu 4	-100.0%~+100.0%	100.0%	☆
A6-08	Minimální hodnota křivky AI na vstupu 5	-10.00V~A6-10	-10.00V	☆
A6-09	Nastavení minimální hodnoty křivky AI na vstupu 5	-100.0%~+100.0%	-100.0%	☆
A6-10	Inflexe č. 1 křivky AI na vstupu 5	A6-08~A6-12	-3.00V	☆
A6-11	Nastavení inflexe č. 1 křivky AI na vstupu 5	-100.0%~+100.0%	-30.0%	☆
A6-12	Inflexe č. 2 křivky AI na vstupu 5	A6-10~A6-14	3.00V	☆
A6-13	Nastavení inflexe č. 2 křivky AI na vstupu 5	-100.0%~+100.0%	30.0%	☆
A6-14	Maximální hodnota křivky AI na vstupu 5	A6-12~+10.00V	10.00V	☆
A6-15	Nastavení maximální hodnoty křivky AI na vstupu 5	-100.0%~+100.0%	100.0%	☆
A6-24	Skok pro AI1	-100.0%~100.0%	0.0%	☆
A6-25	Rozsah skoku pro AI1	0.0%~100.0%	0.5%	☆
A6-26	Skok pro AI2	-100.0%~100.0%	0.0%	☆
A6-27	Rozsah skoku pro AI2	0.0%~100.0%	0.5%	☆
A6-28	Skok pro AI3	-100.0%~100.0%	0.0%	☆
A6-29	Rozsah skoku pro AI3	0.0%~100.0%	0.5%	☆

Kód	Název	Nastavení	Výchozí	Změna
A7-05	Výstup on/off	Binární nastaveníČíslice jednotek:FMRČíslice jednotek:relé 1Stovky: DO	1	☆
A7-06	Referenční frekvence programovatelné karty	0.00%~100.00%	0.0%	☆
A7-07	Referenční moment programovatelné karty	-200.0%~200.0%	0.0%	☆
A7-08	Příkaz z programovatelné karty	0: bez příkazu1: příkaz vpřed2: příkaz vzad3: klíčování vpřed4: klíčování vzad5: zastavení volnoběhem6: zastavení brzděním7: reset chyby	0	☆
A7-09	Chyba programovatelné karty	0: bez chyby80~89: kód chyby	0	☆
Skupina AC – kalibrace AI AO
AC-00	Naměřené napětí A11 č. 1	0.500V~4.000V	kalibrace	☆

Technické parametry vysokoučinného měniče frekvence

AC-01	Zobrazené napětí AI1 č. 1	0.500V~4.000V	kalibrace	☆
AC-02	Naměřené napětí AI1 č. 2	6.000V~9.999V	kalibrace	☆
AC-03	Zobrazené napětí AI1 č. 2	6.000V~9.999V	kalibrace	☆
AC-04	Naměřené napětí AI2 č. 1	0.500V~4.000V	kalibrace	☆
AC-05	Zobrazené napětí AI2 č. 1	0.500V~4.000V	kalibrace	☆
AC-06	Naměřené napětí AI2 č. 2	6.000V~9.999V	kalibrace	☆
AC-07	Zobrazené napětí AI2 č. 2	6.000V~9.999V	kalibrace	☆
AC-08	Naměřené napětí AI3 č. 1	-9.999V~10.000V	kalibrace	☆
AC-09	Zobrazené napětí AI3 č. 1	-9.999V~10.000V	kalibrace	☆
AC-10	Naměřené napětí AI3 č. 2	-9.999V~10.000V	kalibrace	☆
AC-11	Zobrazené napětí AI3 č. 2	-9.999V~10.000V	kalibrace	☆
AC-12	Cílové napětí AO1 č. 1	0.500V~4.000V	kalibrace	☆
AC-13	Naměřené napětí AO1 č. 1	0.500V~4.000V	kalibrace	☆
AC-14	Cílové napětí AO1 č. 2	6.000V~9.999V	kalibrace	☆
AC-15	Naměřené napětí AO1 č. 2	6.000V~9.999V	kalibrace	☆
AC-16	Cílové napětí AO2 č. 1	0.500V~4.000V	kalibrace	☆
AC-17	Naměřené napětí AO2 č. 1	0.500V~4.000V	kalibrace	☆
AC-18	Cílové napětí AO2 č. 2	6.000V~9.999V	kalibrace	☆
AC-19	Naměřené napětí AO2 č. 2	6.000V~9.999V	kalibrace	☆
AC-20	Naměřený proud AI2 č. 1	0.000mA~20.000mA	kalibrace	☆
AC-21	Vzorkovací proud AI2 č. 1	0.000mA~20.000mA	kalibrace	☆
AC-22	Naměřený proud AI2 č. 2	0.000mA~20.000mA	kalibrace	☆
AC-23	Vzorkovací proud AI2 č. 2	0.000mA~20.000mA	kalibrace	☆
AC-24	Ideální proud AO1 č.1	0.000mA~20.000mA	kalibrace	☆
AC-25	Naměřený proud AO1 č. 1	0.000mA~20.000mA	kalibrace	☆
AC-24	Ideální proud AO1 č. 2	0.000mA~20.000mA	kalibrace	☆
AC-25	Naměřený proud AO1 č. 2	0.000mA~20.000mA	kalibrace	☆

Tabulka parametrů monitorování

Kód funkce	Název	Min. jednotka
Skupina U0. Základní parametry monitorování
U0-00	Provozní frekvence (Hz)	0.01Hz
U0-01	Nastavení frekvence (Hz)	0.01Hz
U0-02	Napětí na propojovací liště (V)	0.1V
U0-03	Výstupní napětí (V)	1V
U0-04	Výstupní proud (A)	0.01A
U0-05	Výstupní výkon (kW)	0.1kW
U0-06	Výstupní moment (%)	0.1%
U0-07	Stav vstupu DI	1
U0-08	Stav výstupu DO	1
U0-09	Napětí AI1 (V)	0.01V
U0-10	Napětí AI2 (V)	0.01V
U0-11	Napětí AI3 (V)	0.01V
U0-12	Sčítané hodnoty	1
U0-13	Hodnota délky	1

Technické parametry vysokoučinného měniče frekvence

U0-14	Indikátor rychlosti zátěže	1
U0-15	Nastavení PID	1
U0-16 Zpětná vazba PID		1
U0-17	Etapa PLC	1
U0-18	Frekvence vstupního pulzu (Hz)	0.01kHz
U0-19	Rychlost zpětné vazby (0,1 Hz)	0.1Hz
U0-20	Rychloběh	0.1Min.
U0-21	Napětí AI1 před kalibrací	0.001V
U0-22	Napětí AI2 před kalibrací	0.001V
U0-23	Napětí AI3 před kalibrací	0.001V
U0-24	Lineární rychlost	1m/Min.
U0-25	Aktuální doba napájení	1Min.
U0-26	Aktuální doba provozu	0.1Min.
U0-27	Frekvence vstupního pulzu	1Hz
U0-28	Nastavení komunikace	0.01%
U0-29	Rychlost zpětné vazby kodéru	0.01Hz
U0-30	Zobrazení hlavní frekvence X	0.01Hz
U0-31	Zobrazení pomocné frekvence Y	0.01Hz
U0-32	Zobrazení libovolné hodnoty adresy paměti	1
U0-34	Tcplota motoru	1°C
U0-35	Cílový točivý moment (%)	0.1%
U0-36	Umistční otáčky	1
U0-37	Úhel koeficientu výkonu	0.1°
U0-39	Oddělené cílové napětí VF	1V
U0-40	Oddělené výstupní napětí VF	1V
U0-41	Zobrazení stavu vstupu DI	1
U0-42	Zobrazení stavu vstupu DO	1
U0-43	Zobrazení 1 stavu fungování DI (funkce 01- funkce 40)	1
U0-44	Zobrazení 2 stavu fungování DI (funkce 41- funkce 80)	1
U0-59	Frekvence nastavení (%)	0.01%
U0-60	Provozní frekvence (%)	0.01%
U0-61	Stav měniče frekvence	1

Kapitola 6 Popisy parametrü

Skupina P0: Skupina základních funkcí

P0-00	Zobrazení typu: GP		Továrnínastavení	Platí pro typ stroje
	Rozsahnastavení	1	Typ G (zatížení konstantním točivým momentem)
		2	Typ P (zatížení ventilátoru a čerpadla)

Tento parametr je určen pouze pro uživatele k prohlížení typu stroje a není možné ho změnit.

1: zatížení konstantním točivým momentem s určitými jmenovitými parametry
2: zatižení proměnným točivým momentem s určitými jmenovitými parametry (zatižení ventilátoru a čerpadla)

P0-01	Režim řízení motoru 1		Továrnínastavení	0
	Rozsahnastavení	0	Bez vektorového řízení snímače rychlosti (SVC)
		1	Vektorové řízení snímače rychlosti (FVC)
		2	Řízení U/f

0: Bez vektorového řízení snímače rychlosti

Technické parametry vysokoúčinného měniče frekvence

1: Vektorové řízení snímače rychlosti to je vektorové řízení v uzavřené smyčce. Na straně motoru nainstalujte kodér. Měnič frekvence musí být spárován se stejným typem karty PG jako kodér. Je vhodný pro použití spojené s přesným řízením rychlosti nebo točivého momentu. Jeden měnič může pohánět pouze jeden motor s takovou zátěží, jako jsou papírenské stroje, jeřáby, výtahy atd.
2: Řízení U/f je vhodné v případě potřeby menšího zatížení nebo, když jeden měnič frekvence pohání více motorů, jak jsou ventilátory a čerpadla. Jeden měniče může být používán k ovládání několika motorů.

Doporučení: v případě volby režimu vektorového řízení je vyžadován proces identifikace parametrů motoru. Pouze s přesnými parametry motoru lze použít režim vektorového řízení. Úpravou parametrů regulátoru rychlosti ve funkčním kódu ve skupině P2 (2 je druhá skupina) lze dosáhnout lepšího výkonu.

P0-02	Výběr zdroje příkazů		Továrnínastavení	0
	Rozsahnastavení	0	Příkazový kanál ovládacího panelu (LED dioda nesvítí)
		1	Příkazový kanál svorky (LED dioda svítí)
		2	Příkazový kanál (LED dioda bliká)

Vyberte vstupní kanál pro řídící příkaz měniče.

Rídici přikazy měniče frekvence zahrnuji: start, stop, vpřed, vzad, skok atd. 0: Příkazový kanál ovládacího panelu („LOCAL / REMOT“ nesvítí);

Na ovládacím panelu, tlačitka RUN, STOP / RES ovládají přikazy spuštění. 1: Kanál přikazů svorek (svítí „LOCAL / REMOT“); Multifunkční vstupní svorky FWD, REV, JOG, JOG apod., ovládají přikazy spouštění.

2: Příkazový kanál (bliká „LOCAL / REMOT) příkaz spuštění je vydán hostitelským počítačem v komunikačním režimu.

Výběr komunikační karty je volitelný (Modbus RTU, karta CANlink, uživatelsky programovatelná řídící karta apod.)

P0-03	Hlavní zdroj frekvence X		Tovární nastavení	0
	Rozsah nastaven	0	Digitální nastavení (referenční frekvence P0-08, změna nahoru / dolů, pamět' po poruše napájení)
		1	Digitální nastavení (referenční frekvence P0-08, změna nahoru / dolů, bez paměti po poruše napájení)
		2	A11
		3	A12
		4	A13
		5	Nastavení pulzů PULSE (DI5)
		6	Vícestavový příkaz
		7	PLC
		8	PID
		9	Nastavení komunikace

Zvolte vstupní kanál s danou frekvencí měniče. Existuje 10 hlavních kanálů referenční frekvence. 0: digitální nastavení (bez paměti po výpadku napájení).

Počáteční hodnotou referenční frekvence je P0-08 – „referenční frekvence“. Pomocí tlačitek ▲ ▼ (nebo multifunkční vstupní svorky UP, DOWN) můžete změnit nastavenou hodnotu frekvence. Když se měnič po ztrátě napětí zapne, referenční hodnota frekvence se vrátí na „referenční frekvenci nastavenou digitálně“ jako hodnota P0-08.

1: digitální nastavení (paměť po výpadku napájení)

Počáteční hodnota referenční frekvence je P0-08 „referenční frekvence“. Pomocí tlačítek ▲, ▼ na klávesnici (nebo vstupních multifunkčních svorek UP, DOWN) můžete změnit nastavenou hodnotu frekvence.

Když se měnič po výpadku napájení zapne, nastavená frekvence je posledně nastavenou frekvencí pomocí tlačítek ▲, ▼ na klávesnicí nebo svorek UP, DOWN, Korekce je pamatována.

Je třeba připomenout, že P0-23 to je „volba paměti digitálního snižování frekvence“. P0-23 slouží k výběru momentu zastavení pohonu, výše korekce nebo frekvence paměti. P0-23 souvisí s prostoji a pamět’ vypínání napájení nemá souvislost. Při použití je třeba včenovat tomu pozornost.

2: AII

3: AI2

4: AI3

Znamená to, že frekvence je nastavována pomocí svorky analogového vstupu. Ovládací panel VFD poskytuje dvě analogové vstupní svorky (AI1, AI2), volitelná rozšířující karta vstup / výstup poskytuje další analogovou vstupní svorku (AI3).

Z nich je AI1 napěťový vstup 0V \~ 10V, AI2 může být napěťovým vstupem 0V \~ 10V, může být také proudovým vstupem 4mA \~ 20mA. Volí se propojkou J8 na ovládacím panelu. AI3 je napěťovým vstupem -10V \~ 10V.

Uživatel může libovolně vybírat korelaci mezi vstupním napětím AI1, AI2, AI3 a cílovou frekvencí. VFD poskytuje 5 skupin korelace mezi křivkami, včetně 3 skupiny křivek lineárních závislosti (2-bodová shoda), 2 skupiny libovolých 4-bodový korelací křivek. Skupiny uživatelů je možno nastavit pomocí kódu funkce skupiny P4 a A6.

5: Zadaný puls (DI5)

Technické parametry vysokoúčinného měniče frekvence

Nastavení frekvence je dáno pulsem na svorkách. Specifikace referenčního signálu pulsu: rozsah napětí 9 V \~ 30 V, rozsah frekvence 0 kHz \~ 100 kHz. Referenční hodnotu pulsu je možno zadat pouze z multifunkční svorky DI5.

Vztah frekvence pulzu vstupní svorky D15 odpovídající nastavením, nastavená pomocí P4-25 \~ P4-31. Korelace mezi dvěma body odpovídá přímce. Odpovídající nastavení pulzního vstupu činí 100,0%, což je procento relativní maximální frekvence P0-10.

6: vícestavový příkaz

Při volbě režimu provedení vícestavového příkazu je třeba zadat do svorek DI pomocí digitální kompozice různé stavy odpovídající různý frekvencím nastavené hodnoty. Díky VFD je možno nakonfigurovat více než čtyří svorky vícestupňových příkazů, 16 čtyřstavových svorek, kód funkce PC může odpovídat kterékoli ze 16 „multi-směrnice“. „Multi-směrnice“ je procentuální poměr maximální frekvence P0-10.

Digitální vstupní svorka DI jako příkaz multifunkční svorkovnice – musí být nastavena příslušná skupina P4. Podrobnější informace viz odpovídající parametr funkce skupiny P4.

7: Jednoduchý ovladač PLC

Pokud je zdroje frekvence jednoduchý ovladač PLC, pracovní frekvenci měniče můžete přepnout na provoz v rozsahu 1 – 16 libovolých frekvenčních příkazů. Uživatel může nastavit udržovací dobu od 1 až do 16 frekvenčních příkazů a odpovídající dobu zrychlení a zpomalení. Podrobné informace najdete v příslušných návodech skupiny PC.

8: PID

Ovládací výstup PID je používán pro pracovní frekvenci. Obvykle se používá pro procesy řízení v uzavřené smyčce na místě, jako je řízení konstantního tlaku v uzavřené smyčce, řízení konstantního proudu v uzavřené smyčce a další podmínky.

Pokud použiváte PID jako zdroj frekvence, je třeba nastavit parametry „Funkce PID“ skupiny PA.

9: Nastavení komunikace

Hlavním zdrojem frekvence je hostitelský počítač v režimu komunikace.

VFD podporuje dva typy komunikace: Modbus a CANlink. Oba typy komunikace není možné používat společně.

Aby bylo možno používat komunikaci, je třeba naistalovat komunikační kartu. Existují dva typy komunikačních karet VFD, uživatelé si musí vybrat na základě svých požadavků a je třeba nastavit správné parametry pro P0-28 „typ rozšířující komunikační karty“.

P0-04	Pomocný zdroj frekvence Y		Tovární nastavení	0
	Rozsah nastavení		Digitální nastavení (referenční frekvence P0-08, změna nahoru / dolů, paměť po výpadku napájení)
			Digitální nastavení (referenční frekvence P0-08, změna nahoru / dolů, bez paměti po výpadku)
			AI1
			AI2
			AI3
			Nastavení pulsu (DI5)
			Vícestupňový příkaz
			PLC
			PID
			Nastavení komunikace

Pokud je pomocný zdroj frekvence používán jako nezávislý referenční kanál frekvence (to znamená, že přepíná zdroj frekvence z X na Y), jeho použití je stejné, jako v případě hlavního zdroje frekvence X. Pokyny k použití najdete v P0-03.

Pokud je pomocný zdroj frekvence používán jako daná superpozice (tj. zdroj frekvence X+Y, přepínač X na X + Y nebo přepínač Y na X + Y), je třeba mít na paměti, že:

1) Pokud pomocný zdroj frekvence je digitálním referenčním zdrojem, referenční frekvence (P0-08) nefunguje. Uživatel reguluje frekvenci pomocí tlačitek ▲, ▼ na klávesnici (nebo multifunkčních vstupních svorek UP, DOWN). Regulujte přímo na základě hlavní referenční frekvence.

2) Když je pomocný zdroj frekvence je zadáván pomocí analogového vstupu (AI1, AI2, AI3) nebo pulzního vstupu pro hodinový signál, 100% odpovídá nastavení rozsahu vstupního pomocného zdroje frekvence, který je možno nastavit pomocí P0-05 a P0-06.

3) Když je khodinovému signálu pulzního vstupu použit zdroj frekvence, je to podobné jako u analogových dat. Doporučení: Volbu pomocného zdroje frekvence Y a volbu hlavního zdroje frekvence X není možné nastavit na jednom kanálu, to znamená, když P0-03 a P0-04 jsou nastaven na stejnou hodnotu. Tímto způsobem je možno snadno způsobit zmatek.

P0-05	Rozsah zdroje Y naložené pomocné frekvence		Tovární nastavení	0
	Rozsah nastavení	0	ve vztahu k maximální frekvenci
		1	ve vztahu ke zdroji frekvence X
P0-06	Rozsah zdroje Y naložené pomocné frekvence		Tovární nastavení	0
	Rozsah nastavení		0%~150%

Když je volba zdroje frekvence „nakládáním frekvence“ (tzn. P0-07 je nastaveno na 1, 3 nebo 4), tyto dva parametry jsou používány k určení rozsahu regulace pomocného zdroje frekvence.

Technické parametry vysokoúčinného měniče frekvence

Když parametr P0-05 je používán k určení rozsahu pomocných frekvenci objektu odpovídajícímu zdroji, probíhá to selektivně s ohledem na maximální frekvenci, která má být relativní k hlavnímu zdroji frekvence X. Při výběru s odkazem na primární zdroj frekvence, je pomocný zdroj frekvence používán jako hlavní rozsah frekvenčních variací X.

P0-07	Naložený výběr zdroje frekvence		Tovární nastavení	0
	Rozsah nastavení	Bit	Volba zdroje frekvence
		0	Ihlavní zdroj frekvence X
		1	Výsledek hlavní a pomocné operace
		2	Přepínač hlavního zdroje frekvence X a pomocného zdroje frekvence Y
		3	Hlavní zdroj frekvence X, přepínání výsledku hlavní a pomocn práce
		4	Pomocný zdroj frekvence Y, přepínání výsledku hlavní a pomocné práce
		Desítky	Závislost provozu hlavního a pomocného zdroje frekvence
		0	Ihlavní + pomocné
		1	Hlavní + pomocné
		2	Max. ze dvou
		3	Min. ze dvou

Pomocí tohoto parametru je možno vybrat referenční kanál frekvence.

Jednotné číslo: Volba zdroje frekvence:

0: Hlavní zdroj frekvence X

Hlavní frekvence X je používána jako cílová frekvence.

1: Výsledek práce hlavního a pomocného zdroje jako cílové frekvence.

Viz instrukce pro kód funkce vztahu hlavních a pomocných operací „Desitky“.

2: Přepínání hlavního zdroje frekvence X a pomocného zdroje frekvence Y. Když je svorka 18 multifunkčního vstupu neaktivní (přepínač frekvence), hlavní zdroj frekvence X je cílovou frekvencí.

Když svorka 18 multifunkčního vstupu je aktivní (přepínač frekvence), pomocný zdroj frekvence Y je cílovou frekvencí.

3: Přepínání hlavního zdroje frekvence X a výsledek hlavní a pomocné práce. Když je svorka 18 multifunkčního vstupu neaktivní (přepínač frekvence), hlavní zdroj frekvence X je cílovou frekvencí. Když je svorka 18 multifunkčního vstupu aktivní (přepínač frekvence), cílová frekvence je výsledkem hlavní a pomocné práce.

1. Přepínání pomocného zdroje frekvence Y a výsledek hlavní a pomocné práce. Když je svorka 18 multifunkčního vstupu neaktivní (přepínač frekvence, pomocný zdroj frekvence Y je cílovou frekvenci. Když je svorka 18 multifunkčního vstupu aktivní (přepínač frekvence), cílová frekvence je výsledkem hlavní a pomocné práce.

Desítky: Operační vztah hlavní a pomocného zdroje frekvence. 0: Hlavní zdroj frekvence X + pomocný zdroj frekvence Y.

Jako cílová frekvence je používán součet hlavní frekvence X a pomocné frekvence Y.

Je dosahováno frekvenční superpozice pro tuto funkci.

1: Hlavní zdroj frekvence X – pomocný zdroj frekvence Y
Jako cílová frekvence je používán rozdíl mezi hlavním zdrojem frekvence X a pomocným zdroje frekvence Y.
2: MAX (hlavní zdroj frekvence X, pomocný zdroj frekvence Y). Jako cílová frekvence je přijata maximální absolutní hodnota hlavní frekvence X a pomocné frekvence Y.
3: M1N (hlavní zdroj frekvence X, pomocný zdroj frekvence Y). Jako cílová frekvence je přijata minimální absolutní hodnota hlavní frekvence X a pomocné frekvence Y. Kromě toho, když volba zdroje frekvence je z hlavní a pomocné práce, frekvenční offset je možno nastavit pomocí P0-21. Frekvenční offset naložený na hlavní a pomocnou práci umožňuje flexibilně reagovat na různé potřeby.
4: MIN (hlavní zdroj frekvence X, pomocný zdroj frekvence Y). Jako cílová frekvence je přijata minimální absolutní hodnota hlavní frekvence X a přídavné frekvence Y. Mimo to, když je výběr zdroje frekvence z hlavní a pomocné práce, frekvenční offset je možno nastavit pomocí P0-21. Frekvenční offset naložený na hlavní a pomocnou práci umožňuje flexibilně reagovat na různé potřeby.

P0-08	Referenční frekvence		Tovární nastavení	50.00Hz
	Rozsah nastavení		0,00 ~ max. frekvence (funguje režim výběr zdroje frekvence s digitálním nastavením)
P0-09	Směr chodu		Tovární nastavení	0
	Rozsah nastavení	0	Stejný směr
		1	Opačný směr

Když změníte kód funkce, není možné změnit elektrické zapojení a dosáhnout změnu otáček motoru.

Doporučení: Po inicializaci parametru se směr chodu motoru vrátí do původního stavu. Budťe opatrní a používejte jej pod podmínkou, že po ladění systému je přísně zakázáno měnit ovládání motoru.

P0-10

Max. frekvence

Tovární nastavení

50.00 Hz

Technické parametry vysokoúčinného měniče frekvence

Rozsah nastavení

50.00Hz~600.00Hz

Analogový vstup VFD, pulzní vstup (D15), vícekrokové pokyny atp., zdroj frekvence je 100,0 % s ohledem na odpovídající měřítko P0-10.

Maximální výstupní frekvence VFD je 3200 Hz. Pro zohlednění rozlišení frekvence a vstupní rozsah frekvence pro oba indikátory, lze desetinná místa příkazu frekvence vybrat pomocí P0-22.

Když je P0-22 nastaveno na 1, rozlišení frekvence je 0,1 Hz. V takovém případě P0-10 nastavte v rozsahu 50,0 Hz \~ 3200,0 Hz; Když je P0-22 nastaveno na 2, rozlišení frekvence je 0,1 Hz. V takovém případě P0-10 nastavte v rozsahu 50,0 Hz \~ 600,00 Hz.

P0-11	Zdroj horní frekvence		Továrnínastavení	0
	Továrnínastavení	0	Nastavení P0-12
		1	AI1
		2	AI2
		3	AI3
		4	Nastavení pulzu
		5	Nastavení komunikace

Definujte zdroj horních frekvenci. Horní mezní frekvenci můžete nastavit digitálně (P0-12), může být také zadána z analogového vstupního kanálu. Při nastavování horního limitu frekvence analogového vstupu, nastavení analogového vstupu 100% odpovídá P0-12. Například, přijetím režimu řízení točivého momentu v rozsahu řízení vinutí, aby nedošlo k poškození materiálu a výskytu jevu „rychlosti“, lze použít analogové omczení referenční frekvence. Když měnič pracuje s horní hranicí frekvence, udržuje vyšší frekvenci.

P0-12	Horní frekvence	Továrnínastavení	50.00Hz
	Rozsahnastavení	Horní frekvence P0-14 ~ maximální frekvence P0-10
P0-13	Offset horní frekvence	Továrnínastavení	0.00Hz
	Rozsahnastavení	0.00Hz~maximální frekvence P0-10

Když je horní mezní frekvence analogovým nebo pulzním nastavením, P0-13 slouží jako referenční hodnota offsetu. Bias frekvence a P0-11 nastavují horní mezní frekvenci naloženou na nastavenou hodnotu jako koncovou horní mezní frekvenci.

P0-14	Spodní frekvence	Tovární nastavení	0.00Hz
	Rozsah nastavení	0.00Hz~horní frekvence P0-12

Když je příkaz frekvence nižší než dolní frekvence nastavená v parametru P0-14, měnič může zastavit práci nebo snížit mezní frekvenci nebo pracovat při nulové rychlosti. Jaký druh provozního režimu je třeba vybrat (při nastavení frekvence nižší než pracovní režim s dolní frekvenci) můžete nastavit parametrem P8-14.

P0-15	Nosná frekvence	Tovární nastavení	Záleži na typu stroje
	Rozsah nastavení	0.5kHz~16.0kHz

Tato funkce upravuje nosnou frekvenci měniče. Úpravou nosné frekvence lze snížit hluk motoru, zabránit rezonančnímu bodu mechanického systému a snížit rušení a svodový proud měniče mezi vodiči a zemí.

Když je nosná frekvence nízká, zvyšuje se složka vyšších harmonických výstupního proudu, zvyšují se ztráty motoru a roste teplota motoru. Když je nosná frekvence vysoká, ztráty motoru se snižují, teplota motoru klesá, ale ztráty měniče se zvyšují, teplota měniče roste a zvyšuje se rušení.

Regulace nosné frekvence bude mít vliv na následující vlastnosti:

Nosná frekvence	zvýšení
Průběh výstupního proudu	pokles
Teplota motoru	lepší
Teplota měniče	pokles
Svodový proud	zvýšení
Vnější rušení	zvýšení
Průběh výstupního proudu	zvýšení

Tovární nastavení nosné frekvence jsou různé pro různé měniče. Uživatelé je však můžou upravit, ale je třeba dávat pozor: Pokud hodnota nosné frekvence bude vyšší než tovární nastavení, způsobí to zvýšení teploty chladiče měniče. V takovém případě uživatel musí snížit jmenovitou hodnotu měniče, jinak hrozí nebezpečí jeho přehřátí.

Nosná frekvence se přizpůsobuje teplotě

Tovární nastavení

0

Technické parametry vysokoúčinného měniče frekvence

P0-16
	Rozsah nastavení	0: nc1: ano

Teplotní regulace nosné frekvence znamená, že když měnič detekuje, že teplota jeho chladiče je vysoká, automaticky sníží nosnou frekvenci, aby došlo ke snížení zvýšené teploty měniče. Když je teplota chladiče nízká, nosná frekvence se postupně vrací na referenční hodnotu. Tato funkce snížuje pravděpodobnost alarmu přehřátí měniče.

P0-17	Doba zrychlení 1	Továrnínastavení	Závisí na typu stroje
	Rozsah nastavení	0.00s~65000s
P0-18	Doba brzdění 1	Továrnínastavení	Závisí na typu stroje
	Rozsah nastavení	0.00s~65000s

Doba zrychlení označuje čas nutný ke zrychlení měniče z nulové frekvence na referenční frekvenci zrychlení a brzdění (P0-25). Viz tl na obrázku 6-1. Doba brzdění označuje čas nutný pro měnič na zpomalení z referenční frekvence zrychlení a brzdění (P0-25) na frekvenci nulovou. Vi t2 na obrázku 6-1.

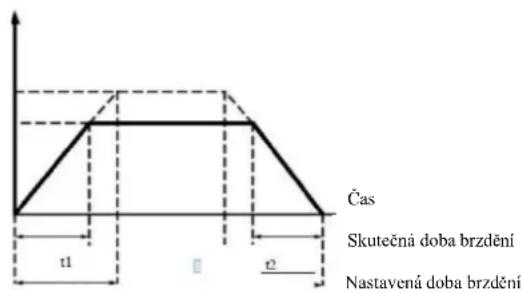

Čas Skutečná doba brzdění Nastavená doba brzdění t1 t2

Obrázek 6-1 Schéma doby zrychlení a zpomalení

VFD poskytuje čtyři skupiny doby zrychlení a brzdění. Uživatelé mohou využit digitální přepínač vstupní svorky DI. Čtyři skupiny doby zrychlení a brzdění nastavované kódem funkce jsou následující:

Pryní skupina: P0-17, P0-18

Druhá skupina: P8-03, P8-04

Tření skupina: P8-05, P8-06

Čtvrtá skupina: P8-07, P8-08

P0-19	Jednotka doby zrychlení / brzdění		Tovární nastavení	1
	Rozsah nastavení	0	1s
		1	0.1s
		2	0.01s

Pro uspokojení potřeb všech objektů, VRD poskytuje tři druhy jednotek doby zrychlení a zpomalení, a to: 1 sekunda, 0,1 sekundy a 0,01 sekundy.

Upozornění: Během úpravy parametrů funkce, desetinná místa skupiny 4 zobrazují změněnou dobu zrychlení a brzdění, dle změny doby zrychlení a zpomalení. Je třeba včnovat zvláštní pozornost procesu aplikace.

P0-21	Bias frekvence zdroje pomocné naložené frekvence		0.0Hz
	Rozsah nastavení	0.00Hz~max. frekvence F0-10

Kód funkce je správný pouze tehdy, pokud výběrem zdroje frekvence jsou hlavní a pomocné výpočty.

Když je zdrojem frekvence hlavní a pomocný výpočet, P0-21 jako frekvenční offset, jako končený výsledek nastavení frekvence superpozice se použije primární a sekundární práce, aby bylo nastavení frekvence flexibilnější.

P0-22	Rozlišení příkazu frekvence		Tovární nastavení	2
	Rozsah nastavení	1	0.1Hz
		2	0.01Hz

Tento parametr slouží k identifikaci všech rozlišení kódů funkci závislých na frekvenci.

Když rozlišení frekvence je 0,1 Hz, maximální výstupní frekvence VFD může dosahovat 3200 Hz. Když rozlišení frekvence je 0,01 Hz, maximální výstupní frekvence VFD je 600,00 Hz.

Upozornění: Během úpravy parametrů funkce, všechny desetinná místa frekvence související s tímto parametrem budou změněny. Referenční hodnoty frekvence se také změní. Během provozu je tomu třeba věnovat zvláštní pozornost.

P0-23	Digitální volba paměti zastavení frekvence		Tovární nastavení	0
	Rozsah nastavení	0	Bez paměti
		1	S pamětí

Tato funkce funguje pouze tehdy, je-li zdroj frekvence nastavený na čísla.

„Bez paměti“ znamená, že po zastavení měniče digitálné zadaná hodnota frekvence se vrací na hodnotu P0-08 (referenční hodnota). Korekce provedená tlačitky ▲, ▼ nebo svorkami UP, DOWN se ruší.

„Pamět“ znamená, že po zastavení měniče, digitálně zadaná frekvence je rezervována pro poslední nastavenou frekvenci zastavení. Korekce provedená pomocí tlačítek ▲, ▼ nebo svorek UP, DOWN je platná.

P0-24	Výběr motoru		Tovární nastavení	0
	Rozsah nastavení	0	Motor 1
		1	Motor 2

VFD podporuje aplikaci dvou motorů s dělením přetažení. Pro dva motory je možno nastavit parametry dle výrobního štítku motoru, nezávislé parametry ladční, vybrat jiný režim řízení, nezávislé nastavit parametry spojené s výkonem a jiné.

Referenční skupinou parametrů funkce motoru 1 je skupina P1 a skupina P2. Referenční skupinou parametrů funkce motoru 2 je skupina A2. Uživatel může vybrat aktuální motor pomocí kódu funkce P0-24, je možno také spustit motor pomocí svorky digitálního vstupu DI.

Když nejsou výběr kódu funkce a výběr svorky ve shodě, prioritu má svorka.

P0-25	Referenční frekvence doby zrychlení / brzdění		Tovární nastavení	0
	Rozsah nastavení	0	Maximální frckvencc (P0-10)
		1	Nastavená frekvence
		2	100Hz

Doba zrychlení a brzdění označuje dobru zrychlení a brzdění z nulové frekvence na referenční frekvenci P0-25. Obrázek 6-1 znázorňuje schéma dobry zrychlení a brzdění.

Když je P0-25 nastavené na1, doba zpomalení a frekvence jsou spojené s tímto nastavením. Pokud se frekvence často mění, zrychlení motoru je variabilní, proto je třeba tomu při použití věnovat pozornost.

P0-26	Příkaz frekvence UP/DOWN(nahoru / dolů)		Tovární nastavení	0
	Rozsah nastavení	0	Provozní frekvence
		1	Nastavená frekvence

Tento parametr je důležitý pouze v případě, že zdroj frekvence je nastaven digitálně.

Když k nastavení ▲, ▼ nebo svorek NAHORU /DOLÚ je používána klávesnice, je možno přijmout jakýkoli způsob nastavení korekce frekvence. Cílová frekvence roste nebo klesá v závislosti na provozní nebo nastavené frekvenci.

Rozdíl mezi těmi dvěma nastavením je důležitý, pokud je měnič v průběhu zrychlování nebo brzdění. Znamená to, že pokud provozní frekvence a referenční frekvence měniče nejsou stejné, rozdíl mezi různými vybranými parametry bude velký.

P0-27	Zdroj frekvence a zdroj příkazů přidružené v balíčku		Tovární nastavení	000
	Rozsah nastavení	Bit	Příkaz z ovládacího panelu váže zdroj frekvence
		0	Nesouvisí
		1	Frekvence nastavená digitálně
		2	AI1
		3	AI2
		4	AI3
		5	Frekvence nastavená digitálně
		6	Vícestavový příkaz
		7	Jednoduché PLC
		8	PID
		9	Nastavení komunikace

Technické parametry vysokoučinného měniče frekvence

		Desítky	Příkaz ze svorky váže zdroj frekvence (0 ~ 9, stejné jako bit)
		Stovky	Komunikační příkaz váže zdroj frekvence (0 ~ 9, stejné jako bit)

Delinuje baliček tři kanálů provozních příkazu a devíti referenčních frekvencí mezi kanály, usnadnuje realizaci synchronního přepínání. Pro výše uvedené frekvence význam frekvenčního kanálu je stejný jako pro výběr hlavního zdroje frekvence X P0-03. Viz popis kódu funkce P0-03. Různé režimy mohou mít souvislost se stejným frekvenčním kanálem. Když má zdroj frekvenčních příkazu přidružený zdroj, během provozu zdroje příkazu prestane zdroj frekvence P0-03 \~ P0-07 fungovat.

P0-28	Typ komunikační rozšířující karty		Tovární nastavení	0
	Rozsah nastavení	0	Komunikační karta Modbus
		1	Rezerva
		2	Rezerva
		3	Komunikační karta CANlink

VFD poskytuje dva druhy komunikace. Tato komunikace vyžaduje před použitím volitelnou komunikační kartu. Dva druhy komunikace nemůžou být používány současně.

Tento parametr slouži k nastavení typu volitelné komunikační karty. Pokud uživatel změní komunikační kartu, je třeba správně nastavit parametry.

Skupina P1: Parametry motoru 1

P1-00	Volba typu motoru		Továrnínastavení	0
	Rozsah nastavení	0	Běžný asynchronní motor
		1	Asynchronní motor s proměnnou frekvencí
P1-01	Jmenovitý výkon		Továrnínastavení	Závisí na typu stroje
	Rozsah nastavení		0.1kW~1000.0kW
P1-02	Jmenovité napčtí		Továrnínastavení	Závisí na typu stroje
	Rozsah nastavení		1V~400V
P1-03	Jmenovitý proud		Továrnínastavení	Záleží na typu stroje
	Rozsah nastavení		0.01A~655.35A (výkon měniče<=55kW) 0.1A~6553.5A (výkon měniče>55kW)
P1-04	Jmenovitá frekvence		Továrnínastavení	Záleží na typu stroje
	Rozsah nastavení		0.01Hz~maximální frekvence
P1-05	Jmenovitá rychlost		Továrnínastavení	Záleží na typu stroje
	Rozsah nastavení		1rpm~65535rpm

Pro přesné nastavení příslušných parametrů dle výrobního štítku motoru, řízení U/f a také vektorového řízení, je nutný kód těchto parametrů uvedený na výrobním štítku motoru.

Pro lepší výkon řízení U/f nebo vektorového řízení je potřeba doladit parametry, mít přesné výsledky regulace a přesné nastavení parametrů dle výrobního štitku motoru.

P1-	Elektrický odpor statoru asynchronního motoru	Tovární nastavení	Záleží na typu stroje
	Rozsah nastavení	0.001Ω~30.000Ω
P1-07	Elektrický odpor rotoru asynchronního motoru	Tovární nastavení	Záleží na typu stroje
	Rozsah nastavení	0.001Ω~65.535Ω (výkon měniče <=55kW)0.0001Ω~6.5535Ω (výkon měniče>55kW)
P1-08	Indukční svodová reaktance asynchronního motoru	Tovární nastavení	Záleží na typu stroje
	Rozsah nastavení	0.01mH~655.35mH (výkon měniče<=55kW) 0.001mlI~65.535mlI (výkon měniče >55kW)

Technické parametry vysokoúčinného měniče frekvence

P1-09	Vzájemná indukční reaktance asyńchronního motoru	Tovární nastavení	Záleží na typu stroje
	Rozsah nastavení	0.1mH~6553.5mH (výkon měniče <=55kW) 0.01mH~ 655.35mH (výkon měniče >55kW))
P1-10	Proud asynchronního motoru bez zátěže	Tovární nastavení	Záleží na typu stroje
	Rozsah nastavení 0.01A~	P1-03 (výkon měniče <=55kW) 0.1A~ P1-03 (výkon měniče >55kW)

P1-06 \~ P1-10 jsou parametry asynchronního motoru. Tyto parametry obecně nejsou uvedeny na výrobním štítku motoru a jsou automaticky doladovány tak, aby procházely měničem. Mezi nimi „Statické ladění indukčního motoru“ může získat pouze tři parametry P1-06 \~ P1-08. Avšak je zdc možno dosáhnout „celkového vyladění asynchronních motorů“. Kromě všech pěti parametrů, je možno také dosáhnout pořadí fází kodéru, parametry proudové smyčky PI a jiné.

P1-27	Číslo řádku kodéru	Tovární nastavení	1024
	Rozsah nastavení	1~65535

Nastavení pulzů kodéru ABZ na otáčku.

Pro bezsenzorové vektorové řízení je třeba nastavit příslušný počet impulzů kodéru, jinak motor nebude fungovat správně.

P1-28	Typ kodéru		Továrnínastavení	0
	Rozsahnastavení	0	Inkrementální cnkodér ABZ
		1	Rezerva
		2	Rotační transformátor

VFD podporuje různé typy kodérů. Různé kodéry vyžadují přizpůsobení různých PG karet. Je třeba vybrat odpovídající PG kartu. Po instalaci PG karty nastavte P1-28 dle skutečné situace, jinak měnič nebude fungovat správně.

P1-30	Pořadí fází AB inkrementálního enkodéru ABZ		Tovární nastavení	0
	Rozsah nastavení	0	Vpřed
		1	Vzad

Tento kód funkce je důležitý pouze pro inkrementální enkodér ABZ, pouze když P1-28 = 0. Pro nastavení pořadí AB fází signálu inkrementálního enkodéru ABZ.

P1-34	Počet półových párů rotačního transformátoru	Tovární nastavení	1
	Rozsah nastavení	1~65535

Resolver – počet pólových párů, při použití tohoto enkodéru je třeba správně nastavit parametry počtu pólových párů.

P1-36	Čas detekce odpojení PG ve zpětné vazbě rychlosti	Tovární nastavení	0.0s
	Rozsah nastavení	0.0: no action 0.1s~10.0s

Slouží k určení času detekce chyby odpojení enkodéru, při nastavení 0,0 s měnič nezjistí chybu odpojení enkodéru. Pokud měnič zjistí chybu odpojení, která trvá déle než nastavený čas P1-36, měnič generuje alarm ERR20.

P1-37	Volba ladění		Továrnínastavení	0
	Rozsah nastavení	0	Nefunguje
		1	Statické ladění asynchronousího motoru
		2	Kompletní ladění asynchronousího motoru

0: Nefunguje, ladění zakázáno.

Technické parametry vysokoúčinného měniče frekvence

1: Statické vyladění asynchronního motoru není snadné bez zátěže, ale není to úplné ladění. Před provedením asynchronního statického ladění nastavte správný typ motoru a výrobní štítek motoru P1-00\~ P1-05. V případě asynchronního statického ladění stroje, měnič může získat tři parametry P1-06 \~ P1-08. Způsob provedení: nastavte kód funkce na 1, poté stiskněte tlačitko RUN, měnič provede statické ladění.
2: Kompletní ladění asynchronního stroje. Pro zajištění dynamického řízení měniče, vyberte celkové ladění, motor musí být oddělen od zátěže, aby jej bylo možno udržet ve stavu bez zátěže.

Během procesu kompletního ladění měniče provede statické ladění a poté provede dobu zrychlení, čímž zrychlí P0-17 na 80 % jmenovité frekvence motoru. Po prodlevč bude P0-18 zpomalovat podle doby brzdění a zastaví před úplným doladěním asynchronního stroje. Kromě nutnosti nastavení typu motoru a parametrů z výrobního štítku motoru P1-00 \~ P1-05, je třeba také nastavit správný typ kodéru a impulzy kodéru P1-27, P1-28. Úplně vyladění asynchronního stroje: měnič může získat pět parametrů motoru, P1-06 \~ P1-10, pořadí AB fází (P1-3) kodéru a parametry P1 proudové smyčky vektorového řízení P2-13 \~ P2-16.

Dokončení ladění: Nastavte kód funkce na 2, poté stiskněte tlačitko WIN, měnič dokončí ladění.

Skupina P2: Parametry vektorového řízení

Kódy funkce ve skupině P2 fungují pouze při vektorovém řízení, v případě řízení U/f kódy nefungují.

P2-00	Proporcionalní zesílení rychlostní smyčky 1	Továrnínastavení	30
	Rozsah nastavení	1~100
P2-01	Doba integrace rychlostní smyčky 1	Továrnínastavení	0.50s
	Rozsah nastavení	0.01s~10.00s
P2-02	Frekvence přepinání 1	Továrnínastavení	5.00Hz
	Rozsah nastavení	0.00~F2-05
P2-03	Proporcionalní zesílení rychlostí smyčky 2	Továrnínastavení	15
	Rozsah nastavení	0~100
P2-04	Doba integrace rychlostní smyčky 2	Továrnínastavení	1.00s
	Rozsah nastavení	0.01s~10.00s
P2-05	Frekvence přepinání 2	Továrnínastavení	10.00Hz
	Rozsah nastavení	F2-02~Maximální výstupní frekvence

Měnič pracuje s různými frekvencemi, je možno vybírat různé parametry PI rychlostní smyčky. Pokud je provozní frekvence nižší než taktovací frekvence 2, parametry regulace PI rychlostní smyčky jsou P2-03 a P3-04. Parametry PI rychlostní smyčky mezi taktovací frekvencí 1 a taktovací frekvencí 2 to jsou dvě skupiny parametrů lineárního přepínání PI.

Zobrazeno na obrázku 6-2:

Obrázek 6-2 Schéma parametrů PI

Nastavením koeficientu proporcionality regulátoru rychlosti a doby integrace je možno přizpůsobit charakteristiku dynamické odezvy vektorového řízení rychlosti.

Zvýšení proporcionálního zesílení, zkrácení doby integrace může urychlit dynamickou odezvu rychlostní smyčky. Avšak příliš velké proporcionální zesílení nebo příliš krátká doba integrace může působit vibrace systému. Doporučený způsob regulace:

Pokud parametry továrního nastavení nesplňují požadavky, pak je třeba hodnotu parametru továrního nastavení doladit. Nejdříve zvětšete proporcionální zesílení, pro ujištění, že systém nevibruje; poté zkraťte dobu integrace. Obvod má rychlou odezvu a malý překmit.

Poznámka: Pokud jsou parametry PI nastaveny nesprávně, může to způsobit překmit rychlosti.

P2-06	Zesílení skluzu vektorového řízení	Tovární nastavení	100%
	Rozsah nastavení	50%~200%

Bezsenzorové vektorové řízení rychlosti. Tento parametr slouží k precizní regulaci konstantní rychlosti motoru: když je zatížení motoru nízké, ke zvýšení parametru rychlosti a naopak.

V případě vektorového řízení snímače rychlosti lze tímto parametrem také regulovat zatížení výstupního proudu měniče.

P2-07	Doba filtrování rychlostní smyčky	Tovární nastavení	0.000s
	Rozsah nastavení	0.000s~0.100s

Proudový příkaz výstupního točivého momentu regulátoru rychlostní smyčky, parametry filtru příkazu momentu v režimu vektorového řízení.

Tento parametr obvykle nepotřebuje upravovat kolísání rychlosti, která by mohla být vhodná pro prodloužení doby filtrování; Pokud však motor vibruje, je třeba odpovídajícím způsobem tento parametr snížit.

Časová konstanta filtru rychlostní smyčky je malá, výstupní točivý moment měniče může být proměnný, ale rychlost odezvy je velká.

P2-08	Vektorové řízení	Továrnínastavení	64
	Rozsahnastavení	0~200

Během brzdění, může být nárůst napětí řídící sběrnice v důsledku přebuzení utlumen, aby nedošlo k chybě přepětí. Čím větší nárůsty v důsledku přebuzení, tím silnější je tlumení.

V podmínkách brzdění měničem se snadněji vytvoří přetlak a je slyšet alarm, pak je třeba upravit ovládání přebuzení. Pokud je ale zesilení přebuzení příliš velké, snadno to povede ke zvýšení výstupního proudu; proto je to třeba v aplikaci vyvážit.

V případě nízké setrvačnosti nedochází ke zpoždění nárůstu napětí motoru. Doporučuje se, aby zesílení přebuzení bylo 0; V případě brzdného odporu v této situaci se také doporučuje nastavit zesílení přebuzení na 0.

P2-09	Zdroj omezení točivého momentu v režimu řízení rychlosti otáček		Tovární nastavení	0
	Rozsah nastavení	0	F2-10
		1	A11
		2	A12
		3	A13
		4	Nastavení pulzu
		5	Preferovaná nastavení komunikace
P2-10	Nastavená hodnota v digitálním režimu ovládání omezení točivého momentu		Tovární nastavení	150.0%
	Rozsah nastavení		0.0% ~200.0%

V režimu řízení rychlosti otáček, je maximální hodnota výstupního točivého momentu měniče řízená zdrojem omezení momentu.

P2-09 slouží k volbě zdroje pro nastavení prahu rychlosti otáček. Když nastavení komunikace je analogové, pulzní, 100% odpovídá příslušnému nastavení P2-10, P2-10 a 100% jmenovitému točivému momentu měniče.

P2-13	Proporcionalní zvýšeníregulátoru buzení	Tovární nastavení	2000
	Rozsah nastavení	0~20000
P2-14	Zesílení integraceproregulaci buzení	Tovární nastavení	1300
	Rozsah nastavení	0~20000
P2-15	Proporcionalní zesíleníregulace točivého momentu	Tovární nastavení	2000
	Rozsah nastavení	0~20000
P2-16	Zesílení integrace proregulaci točivého momentu	Tovární nastavení	1300
	Rozsah nastavení	0~20000

Parametry regulace proudové smyčky PI vektorového řízení. Úplné parametry ladění v asynchronním nebo synchronním stroji budou automaticky načteny po vyladění, obvykle není nutné je upravovat.

Je třeba připomenout, že integrační regulátor proudové smyčky namísto používání doby integrace jako rozměru, přímo nastavuje zesílení integrace. Pokud zesílení proudové smyčky PI je nastaveno příliš vysoko, může to způsobit oscilaci celé smyčky řízení, takže když je

Technické parametry vysokoučinného měniče frekvence

proudová oscilace nebo dunční točivého momentu velké, lze je zde ručně snížit, aby došlo k dosažení proporcionálního zesílení nebo zesílení integrace PI.

Skupina P3 - Parametry řízení U / f

Kódy funkce fungují pouze při řízení U/f. V případě vektorového řízení nejsou funkční.

Řízení U/f je vhodné pro ventilátory, čerpadla a jiné obvyklé zátěže nebo měniče s větším množstvím motorů nebo výkon měniče a výkon motoru s úplně jiným použitím.

P3-00	Výběr křivky U/f		Továrnínastavení	0
	Rozsah nastavení	0	lincární
		1	vícebodová
		2	čtvercová
		3	1.2 čtvercová
		4	1.4 čtvercová
		6	1.6 čtvercová
		8	1.8 čtvercová
		9	vyhrazeno
		10	křivka U/f s plnou separací
		11	křivka U/f s poloviční separací

0: Lineární U/f. Vhodné pro obyčejnou zátěž s konstantním točivým momentem.

1: Vícebodová křivka U / f. Vhodná pro odvodňovací stroje, odstředivky a jiné speciální zátěže. V tento okamžik během nastavení parametrů P3-03 \~ P3-08, je lze získat na jakékoliv křivce U/f.

2: Čtvercová křivka U / f. Vhodná pro ventilátory, čerpadla a jiné odstředívé zátěže. 3 \~ 8: Křivka U/f mezi přímkou, mezi PF a čtvercem U/f.

10: Křivka U/f s plnou separací. Pak jsou výstupní frekvence a výstupní napětí měnič na sobě nezávislé. Výstupní frekvence je určena zdrojem frekvence a výstupní napětí je určeno pomocí P3-13 (izolovaný zdroj napětí U/f).

Režim plné separace U/f je obvykle používán při indukčním ohřevu, v měniči výkonu, při řízení točivého momentu motoru apod.

11: Křivka U/f s poloviční separací

V tomto případě jsou V a F úměrné zdroji napětí nastavením P3-13 a vztah mezi V a F platí také pro jmenovité napětí motoru ve skupině P1 s ohledem na jmenovitou frekvenci.

Předpokládejme, že zdroj vstupního napětí je X (kde X je 0 až 100 % hodnoty). Výstupní napětí V F ve vztahu mezi měničem a frekvenci je: V / F = 2 * X * (jmenovité napětí motoru) / (jmenovitá frekvence motoru).

P3-01	Zesileni točivého momentu	Tovární nastavení	Závisí na modelu
	Rozsah nastavení	0.0%~30%
P3-02	Frekvence vypínání točivého momentu	Tovární nastavení	50.00Hz
	Rozsah nastavení	0.00Hz~max. výstupní frekvence

Pro kompenzaci charakteristiky točivého momentu při nízké frekvenci řízení U/F je nutné zvýšit kompenzaci výstupního napětí měniče. Pokud je však nastavení zesílení točivého momentu je příliš vysoké, motor se přehřeje a dojde k nadproudu měniče.

Při vysokém zatížení a nedostatečném rozběhovém momentu motoru se doporučuje tento parametr zvýšit, poté mírně snížit, když dojde ke zvýšení. Když je zesílení točivého momentu nastaveno na 0,0 měnič automatický zvýší točivý moment, přičemž se točivý moment v tomto okamžiku zvýší podle požadovaných automaticky vypočítaných parametrů elektrického odporu statoru hnacího motoru.

Zesílení točivého momentu a mezní frekvence točivého momentu: Při této frekvenci je zvýšení točivého momentu účinné.

Nad touto nastavenou frekvenci se zesilení točivého momentu nezdaří. Podrobnosti viz obrázek 6-3.

VI: Ruční zesilení napětí točivého momentu Vb Maximální výstupní napětí

fl: Mezní frekvence ruční zesílení točivého momentu fb: jmenovitá provozní frekvence

Obr. 6-3 Schéma ručního zesílení točivého momentu

P3-03	Bod 1 frekvence U/f	Tovární nastavení 0.00Hz
	Rozsah nastavení	0.00Hz~P3-05
P3-04	Bod 1 napětí U/f	Tovární nastavení 0.0%
	Rozsah nastavení	0.0%~100.0%
P3-05	Bod 2 frekvence U/f	Tovární nastavení 0.00Hz
	Rozsah nastavení	P3-03 ~ P3-07
P3-06	Bod 2 napětí U/f	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%~100.0%
P3-07	Bod 3 frekvence U/f	Tovární nastavení	0.00Hz
	Rozsah nastavení	P3-05 ~ jmenovitá frekvence motoru (P1-04) Poznámka: druhá jmenovitá frekvence motoru je A2-04
P3-08	Bod 3 napětí U/f	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%~100.0%

P3-03 \~ P3-08 šest parametrů definujících vícesegmentovou křivku U/f.

Vícebodovou charakteristiku U/f je třeba nastavit podle charakteristiky zátěže motoru. Je třeba si uvědomit, že závislost mezi napětím a frekvencí musí být splněna ve třech bodech: V1 < V2 < V3, F1 < F2 < F3.

Obrázek 6-4 znázorňuje schéma křivky U/f s vícebodovým nastaveními.

Nastavení příliš vysokého napětí může způsobit přehřátí motoru nebo jeho spálení při nízkých frekvencích. Měnič se může zadrhávat nebo spouštět nadproudovou ochranu.

P3-09	Zesílení kompenzace skluzu U/f	Tovární nastavení	0
	Rozsah nastavení	0%~200.0%

Kompenzace skluzu U/f. Může být kompenzována v případě indukčního motoru, kdy zátěž zvyšuje odchylku rychlosti motoru. Pokud se změní zátěž, je možno dosáhnout stabilní rychlosti motoru.

Zesílení kompenzace skluzu U/f je nastaveno na 100,0%, což označuje kompenzaci jmenovité zátěže ve vztahu ke jmenovitému skluzu motoru. Je možno také provést vlastní výpočty na základě jmenovitého skluzu motoru, skupiny jmenovité frekvence hnacího motoru dle P1 a jmenovité rychlosti otáček.

Je možno regulovat ot./min zesílení kompenzace skluzu U/f, obecně když jmenovitá zátěž, rychlost otáček motoru a cílová rychlost otáček jsou v zásadě stejné. Pokud rychlost otáček motoru a cílová hodnota nejsou stejné, je třeba odpovídajícím způsobem doladit zesílení.

P3-10	Zesílení přebuzení U/f	Tovární nastavení
	Rozsah nastavení	0~200

Při brzdění může být nárůst napětí řídící sběrnice utlumen v důsledku přebuzení, aby nedošlo k chybě přepětí. Čím větší zesílení přebuzení, tím silnější je tlumení.

Za podmínek brzdění měničem e snadněji vytvoří přetlak a zazní alarm, v tom případě je třeba upravit ovládání přebuzení. Pokud ale nárůst přebuzení je příliš velký, snadno povede ke zvýšení výstupního proudu, je třeba to vyváži v aplikaci.

V případě malé setrvačnosti, nedojde ke zpoždění zvýšení napětí motoru. Je doporučeno, aby nárůst přebuzení byl 0;

V případě brzdného odporu v této situaci, je také doporučeno nastavit zesílení přebuzení na 0.

V1-V3: Procento napětí Multi-speed U / f segmentu 1-3
F1-F3: Procento frekvence Multi-speed U / f segmentu 1-3
Vb: jmenovité napětí motoru
Fb: jmenovitá provozní frekvence motoru

P3-11	Zesílení tlumení oscilace U/f	Tovární nastavení	Potvrzení modelu
	Rozsah nastavení	0~100

Metoda výběru zesílení je účinná při tlumení oscilace. Vyberte nízké zesílení, abyste nepříznivě neovlivnili výkon U/f. Když motor nemá žádné oscilace, zvolte zesílení 0. Zesílení je třeba zvětšit pouze při výrazných oscilacích motoru, čím větší je zesílení, tím lepší výsledck tlumení oscilace. Použití funkce tlumení oscilace vyžaduje přesné dodržení parametru jmenovitého proudu motoru a proudu naprázdno, jinak efekt tlumení oscilace U/f nebude dobrý.

P3-13	Izolované napětí U/f		Tovární nastavení	0
	Rozsah nastavení	0	Digitální nastavení (P3-14)
		1 AI1
		2 AI2
		3 AI3
		4	Nastavení pulzu (DI5)
		5	Vícestavové příkazy
		6	Jednoduché PLC
		7 PID
		8	Nastavení komunikace
		100,0% odpovídá jmenovitému napětí motoru (P1-02, A4-02, A5-02, A6-02)
P3-14	Digitální nastavení izolovaného napětí U/f		Tovární nastavení	0V
	Rozsah nastavení		0V ~ jmenovité napětí motoru

Separace U/f je obvykle používá v aplikacích spojených s indukčním ohřevem, měničem výkonu a řízením točivým momentem motoru.

Při výběru řízení separace U/f, je možno výstupní napětí nastavit pomocí kódu funkce P3-14, ale také analogově, víceproudově, pomocí PLC, PID nebo nastavením komunikace. V případě nedigitálního nastavení každé nastavení odpovídá 100% jmenovitého napětí motoru, když procento absolutní hodnoty nastavení analogového výstupu apod. je záporné. Nastavuje se tedy jako aktivní referenční hodnotu.

0: Digitální nastavení napětí (P3-14) je přímo prostřednictvím P3-14. 1: AI1 2: AI2 3: AI3 Napětí ze svorky analogového vstupu je třeba určit.

1. Nastavení pulzu (DI5) prostřednictvím nastavení pulzu napětí na svorkách. Specifikace referenčního signálu pulzu: rozsah napětí 9 V \~ 30 V, rozsah frekvence 0 kHz \~ 100 kHz.

2. V případě vícekrokové instrukce napětí z několika zdrojů, je třeba nastavit skupinu P4 PC a nastavit parametry tak, aby daný signál odpovídal referenčnímu napětí.

3. Jednoduchý ovladač PLC Pokud je zdroje napětí jednoduchý PLC, je třeba nastavit sadu parametrů počítače PC, aby bylo možno určit příslušné výstupní napětí.

4. PID Uzavřená smyčka generuje výstupní napětí v souladu s regulátorem PID. Viz podrobné informace Skupiny PA pro PID.

5. Komunikace se týká napětí dodávaného hlavním počítačem v režimu komunikace. Když jsou zvoleny zdroje napětí 1-8, 0 odpovídá 100% výstupního napětí (0V\~ jmcnovitíc napětí motoru).

P3-14	Doba nárůstu izolovaného napětí U/f	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~1000.0s

Doba nárůstu separace U/f se vztahuje ke změnám výstupního napětí od 0 v do požadovaného času jmenovitého napětí motoru.

Znázorněno na obrázku 6-5:

Obrázek 6-5 Schéma separace V / F

Skupina P4 – Vstupní svorky

Měnič této řady je standardně vybaven pěti multifunkčními svorkami digitálních vstupů (kde DI5 lze použit jako svorka vstupu rychlého pulzu). Dvě analogové vstupní svorky. Pokud systém potřebuje více vstupních a výstupních svorek, je možno použit volitelnou multifunkční rozšiřující kartu vstupů a výstupů.

Multifunkční rozšiřující karta vstupů a výstupů má pět multifunkčních svorek digitálních vstupů (DI6 \~ DI10) a jeden konektor analogového vstupu (AI3).

P4-00	Výběr funkce svorek DI1	Tovární nastavení	1 (provoz)
P4-01	Výběr funkce svorek DI2	Tovární nastavení	4 (kladný pohyb zpětného bodu)
P4-02	Výběr funkce svorek DI3	Tovární nastavení	9 (reset chyby)
P4-03	Výběr funkce svorek DI4	Tovární nastavení	12 (multi speed 1)
P4-04	Výběr funkce svorek DI5	Tovární nastavení	13 (multi speed 2)
P4-05	Výběr funkce svorek DI6	Tovární nastavení	0
P4-06	Výběr funkce svorek DI7	Tovární nastavení	0
P4-07	Výběr funkce svorek DI8	Tovární nastavení	0
P4-08	Výběr funkce svorek DI9	Tovární nastavení	0
P4-09	Výběr funkce svorek DI10	Tovární nastavení	0

Tyto parametry jsou používány pro nastavení funkce multifunkčních svorek digitálních vstupů a je možno je vybrat následujícím způsobem:

Nastavený bod	Funkce	Popis
0	Bez funkce	Svorka nebude používána v režimu „Bez funkce“, aby nedošlo k nesprávnému fungování.
1	Směr vpřed (FWD)	Externí svorka k řízení pohonu vpřed a vzad.
2	Směr vzad (REV)
3	Třívodičové ovládání	Tato svorka slouží k určení provozního režimu měniče v režimu třívodičového ovládání.Pro podrobnější informace přejděte k instrukcím pro kód funkce P4-11 („režim příkazů svorek“).
4	Impulsování vpřed (FJOG)	JOG - impulsování vpřed, JOG - impulsování vzad. Frekvence impulsování a doba zrychlení a brzdění v režimu JOG odkazuje na kód funkce P8-00, P8-01, P8-02.
5	Zpětné body (RJOG)
6	Svorka NAHORU (UP)	Pomocí externích svorek jsou zadávány příkazy pro úpravu frekvence, její inkrementace a dekremen tacc. Zdroj frekvence je nastaven na digitální nastavení, je možno jej ovládat nahoru a dolů za účelem nastavení frekvence.
7	Svorka DOLŮ (DOWN)
8	Volnoběh	Měnič blokuje výstup a poté zastaví proces řízení motoru měničem. Totéž platí pro volnoběh P6-10.
9	Reset (RESET)	Funkee resetování chyby terminálu s funkčním tlačítkem reset na klávesnici. Tato funkce slouží k dálkovému resetování chyb.
10	Zastavení provozu	Měnič je zastaven, ale všechny provozní parametry zůstávají v paměti. Parametry jako PLC, Wobble parametry, PID parametry. Když tento signál na svorce zanikne, měnič se vráti do stavu před zastavením.
11	Vstup normálně otevřený pro externí chybu	Když je tento signál vyslán do měniče, měnič hlásí chybu ERR15. Odstranění chyb a ochrana před chybami dle provozního režimu (viz také podrobnosti ohledně kódu funkce P9-47).

Technické parametry vysokoúčinného měniče frekvence

12	Svorka Multi-speed 1	16 stavů čtyř svorek pro rychlost nebo 16 jiných sad instrukcí. Podrobnosti najdete v tabulce 1.
13	Svorka Multi-speed 2
14	Svorka Multi-speed 3
15	Svorka Multi-speed 4
16	Svorka volby doby brzdění 1	Tyto dvě svorky mají čtyří stavy, čtyři možnosti dosažení doby zrychlení a brzdění, podrobnosti viz Tabulka 2
17	Svorka volby doby brzdění 2
18	Přepínač zdroje frekvence	Přepínání pro volbu jiného zdroje frekvence.Dle kódu funkce výběru zdroje frekvence (P0-07) tato svorka slouží k přepínání mezi dvěma zdroji frekvence.
19	Smazání nastavení NAHORU / DOLŮ (svorka, klávesnice)	S ohledem na zadanou digitální referenční frekvenci, tato svorka může vymazat změny NAHORU / DOLŮ nebo změnit NAHORU / DOLŮ tak, že daná frekvence se vrátí na zadanou hodnotu P0-08.
20	Přepínání zdroje zadáváním příkazů svorkou	Pokud je zdroj příkazů nastavený na ovládání svorkou (P0-02 = 1), je možno tuto svorku přepnout na ovládání svorkou a ovládání pomocí klávesnice.Pokud je zdroj příkazů nastavený na ovládání komunikací (P0-02 = 2), je možno tuto svorku přepnout na ovládání komunikací a ovládání pomocí klávesnice.
21	Blokace zrychlení a stavení	Zajišťuje, že měnič nevydává externí signály (s výjimkou příkazu zastavení), aby byla zachována aktuální výstupní frekvence.
22	Konec času PID	PID je dočasně deaktivováno, měnič si zachovává aktuální výstupní frekvenci, již není PID regulace zdroje frekvence.
23	Reset stavu PLC	PLC pauza v procesu implementace, můžete vrátit měnič pomoci této svorky do počátečního stavu jednoduchého PLC.
24	Pauza oscilační frekvence	Pohon na výstup střední frekvence. Zastavení funkce Wobble.
25	Vstup čítače	Vstupní svorka čítače impulzů.
26	Reset čítače Stav resetování čítače.
27	Vstup sčítání délky Vstupní svorka sčítání délky.

Nastavený bod	Funkce	Popis
28	Reset sčitání délky	Smazání délky
29	Blokace řízení momentem	Blokace řízení momentem pohonu, měnič přechází do režimu řízení rychlostí.
30	Vstup frekvence impulsů(platí pouze pro)	D15 plní funkci svorky pulzního vstupu
31	Vyhrazeno Vyhrazeno
32	Brzdění stejnosměrným proudem	Když je tato svorka aktivní, měnič přechází přímo do stavu brzdění stejnosměrným proudem.
33	Vstup signálu externí chyby normálně uzavřený	Když normálně uzavřený vstup signalizuje měničí externí chybu, měnič hlásí chybu ERR15 a odstávku.
34	Blokace změn frekvence zapnuta	Pokud je tato funkce aktivní, po změně frekvence měniče nereaguje na změnu, dokud svorka nezačne být neaktivní.
35	Změna směru chodu PID	Pokud je tato svorka aktivní, směr chodu PID se změní na opačný, než je nastavený PA-03
36	Zastavení externím signálem ze svorky 1	Při ovládání klávesnicí může být tato svorka použita k zastavení měniče, odpovídá tlačitku STOP na klávesnici.
37	Přepínání zdroje zadávání příkazů svorkou 2	K přepínání mezi ovládáním pomocí svorek a ovládáním pomocí komunikace. Pokud je svorka zvolena jako zdroj příkazů, systém se přepne na efektivní řízení komunikačním terminálem a naopak.
38	Zastavení funkce integrátoru PID	Pokud je tato svorka aktivní, integrační regulace PID je zastavena, ale poměr regulace PID a derivační regulace zůstává stále platná.
39	Přepínání mezi zdrojem frekvence X a zadanou frekvencí	Když je svorka zapnutá, je jako alternativa dostupný zdroj frekvence X s nastavenou frekvenci (P0-08).

Technické parametry vysokoúčinného měniče frekvence

40	Přepínání mezi zdrojem frekvence Y a zadanou frekvencí	Když je svorka zapnutá, je jako alternativa dostupný zdroj frekvence Y s nastavenou frekvencí (P0-08).
41	Výběr motoru svorkou 1	Tyto dva stavy na dvou svorkách, je možno přepínat dvě sady parametrů motoru. Podrobnosti viz Tabulka 3
42	Výběr motoru svorkou 2
43	Přepínání parametrů PID	Pokud v podmínkách přepínání parametru PID na svorce DI (PA-18 = 1) je tato svorka neaktivní, bude použit parametr PID PA-05 ~ PA-07, PA-15 když tato svorka bude aktivní ~ PA-17;
44	Chyba 1 definována uživatelem	Pokud jsou aktivní chyby 1 a 2 definované uživatelem, měnič generuje postupně alarmy ERR27 a ERR28, měnič frekvence zvolí funkci ochrany proti chybám na základě zpracování ve zvolcném provozním rcžimu P9-49.
45	Chyba 2 definována uživatelem
46	Přepínání mezi řízením rychlostí a momentem	Mezi režimcem řízení momentem pohonu a rcžimcem řízení rychlostí. Svorka je neaktivní, bčží režim A0-00 (řízení rychlostí / točivým momentem) definovaný v měniči, svorka je aktivní a poté se přepíná do jiného režimu.
47	Nouzové zastavení	Když je tato svorka aktivní, měnič zastavuje pohon co nejrychleji je to možné v rozsahu aktuálně nastaveného limitu. Tato funkce slouží ke splnění podmínky, kdy pohon musí být zastaven tak rychle, jak je to možné, jelikož se systém nachází v nouzovém stavu.
48	Zastavení externím signálem ze svorky 2	V jakémkoli režimu řízení (ovládací pane, řízení svorkou, řízení komunikací) může tato svorka sloužit k zastavení měniče, v tomto případě je doba brzdění konstantní dobou 4.
49	Zastavení brzděním stejnosměrným proudem	Když je tato svorka aktivní, měnič zpomalí, aby zastavil počáteční frekvenci brzdění stejnosměrným proudem, a poté se přepne na brzdění stejnosměrným proudem.
50	Vymazání provozní doby	Když je tato svorka aktivní, daná provozní doba měniče je vynulována, takto funkce vyžaduje nastavení provozní doby (P8-42) a její dosažení (P8-53).

Tabulka 1 Popis funkce vícekrokového příkazu
Svorka příkazů více než čtyřkrokových může spojit 16 stavů. Každý stav odpovídá 16 nastavením příkazů jako v tabulce:

K4	K3	K2	K_1	Sada příkazů	Relevantní parametry
OFF	OFF	OFF	OFF	Vícekrokový příkaz 0	PC-00
OFF	OFF	OFF	ON	Vícekrokový příkaz 1	PC-01
OFF	OFF	ON	OFF	Vícekrokový příkaz 2	PC-02
OFF	OFF	ON	ON	Vícekrokový příkaz 3	PC-03
OFF	ON	OFF	OFF	Vícekrokový příkaz 4	PC-04
OFF	ON	OFF	ON	Vícekrokový příkaz 5	PC-05
OFF	ON	ON	OFF	Vícekrokový příkaz 6	PC-06
OFF	ON	ON	ON	Vícekrokový příkaz 7	PC-07
ON	OFF	OFF	OFF	Vícekrokový příkaz 8	PC-08
ON	OFF	OFF	ON	Vícekrokový příkaz 9	PC-09
ON	OFF	ON	OFF	Vícekrokový příkaz 10	PC-10
ON	OFF	ON	ON	Vícekrokový příkaz 11	PC-11
ON	ON	OFF	OFF	Vícekrokový příkaz 12	PC-12
ON	ON	OFF	ON	Vícekrokový příkaz 13	PC-13
ON	ON	ON	OFF	Vícekrokový příkaz 14	PC-14
ON	ON	ON	ON	Vícekrokový příkaz 15	PC-15

Když zdroj frekvence funkce několika rychlostí PC-00 \~ PC-15 je vybrán jako 100,0%, odpovídá to maximální frekvenci P0-10. Kromě toho, že jsou používány ve funkci několika rychlostí, vícekrokové příkazy mohou být také používány jako referenční zdroj PID nebo jako kontrola separace U/f zdroje napětí apod., aby vyhovovaly potřebám přepínání mezi úkoly.

Tabulka 2. Funkce svorek pro volbu doby zrychlení a brzdění

Svorka 2 Svorka 1		Volba doby zrychlení a brzdění	odpovídá
OFF OFF		Doba zrychlení 1	P0-17、P0-18
OFF	ON Doba	zrychlení 1	P8-03、P8-04
ON OFF		Doba zrychlení 3	P8-05、P8-06
ON	ON	Doba zrychlení 4	P8-07、P8-08

Tabulka 3. Funkce svorek pro výběr motoru

Svorka 2	Svorka 1	Výběr motoru	Relevantní sada parametrů
OFF	OFF	Motor 1	Skupina P1, P2
OFF ON		Motor 2	Skupina A2

P4-10	Čas filtrace DI		Továrnínastavení	0.010s
	Nastavení	0.000s~1.000s

Nastavení stavu DI času filtrace v softwaru svorky. Pokud je použita vstupní svorka, která je náchylná na rušení způsobené špatným fungováním tohoto parametru, lze tento parametr zvýšit za účelem zvýšení odolnosti proti rušení. Ačkoliv se tím prodlouží doba filtrování, může to způsobovat pomalou odczvu svorky DI.

P4-11	Režim příkazů svorky			Tovární nastavení	0
	Rozsah nastavení	0	Dvouvodičový 1
		1	Dvouvodičový 2
		2	Trívodičový 1
		3	Trívodičový 2

0: Dvouvodičový režim 1: Tento režim je nejběžněji používaným dvouřádkovým režimem. Přes svorky DI1, DI2 určuje chod motoru vpřed a vzad.

Funkce svorek:

Svorky	Nastavený bod	Popis
DI1	1	Pohyb vpřed (FWD)
DI2	2	Pohyb vzad (REV)

Protože DI1, DI2 jsou multifunkčním vstupním terminálem DI1 \~ DI10, úroveň je účinná.

K1	K2	Příkaz spuštění
0	0	Stop
0	1	Vzad
1	0	Vpřed
1	1	Stop

K1 K2 VFD DI1: Vpřed (PWD) DI2: Vzad (REV) COM Běžný digitální port

Obrázek 6-6 1: Dvouvodičový režim

1: Dvouvodičový režim
2: Tento režim používejte, pokud aktivní svorka funkce DI1 a funkce DI2 umožnuje určit směr.

Funkce svorek:

Svorky Nastavení Popis
DI1	1	Pohyb vpřed (FWD)
DI2	2	Pohyb vzad (REV)

DI1, DI2 – multifunkční vstupní svorky.

K1	K2	Příkaz spuštění
0	0	Stop
0	1	Vzad
1	0	Vpřed
1	1	Stop

K1 K2 VFD DI1: vpřed (PWD) DI2: vzad (REV) COM: Běžný digitální port

Obrázek 6-7 Dvouřádkový režim 2

2: Režim třívodičového řízení

1: Tento režim je aktivován na svorce DI3 nebo dle ovládání směru DI1, DI2

Svorky	Nastavený bod Popis
DI1	1	Pohyb vpřed (FWD)
DI2	2	Pohyb vzad (REV)
DI3	3	Trívodičové řízení pohybem

Je-li požadováno spuštění, musí být nejprve uzavřena svorka DI3 pře náběžné hrany DI1 nebo DI2, aby se dosáhlo řízení motoru vpřed nebo vzad.

Když je nutné zastavit, odpojte signál svorky DI3. DI1, DI2, DI3 to jsou multifunkční vstupní svorky DI1 \~ DI10, DI1, impulsy DI2 jsou účinné a DI3 má účinnou úroveň.

Rys. 6 -8 Třírádkový režim řízení 1

Přičemž: SB1: tlačitko stop SB2: tlačitko „vpřed” SB3: tlačitko „vzad”

Technické parametry vysokoučinného měniče frekvence

3: Režim třířádkového řízení

2: Tento režim spustíte svorkou DI3, spoustí příkaz zadaný DI1, směr DI2 dle volby.

Funkce svorek:

Svorky	Nastavený bod Popis
DI1	1	Pohyb vpřed (FWD)
DI2	2	Pohyb vzad (REV)
DI3	3	Trívodičové řízení rychlostí

Je-li požadováno spuštění, nejdříve je třeba uzavřít svorku DI3, zvýší se impuls signálu chodu motoru DI1, stav DI2 směr chodu motoru.

Když je nutné zastavit, odpojte signál svorky DI3. Mimo svorky, DI1, DI2, DI3 pro DI1 \~ DI10 multifunkční vstupní svorky, DI1 účinný impuls, DI3, DI2 fungují účinně.

K	Směr chodu
0	Vpřed
1	Vzad (REV)

VFD Chod vpred (FWD) DL3 fizené 3-fadkové Chod vzad (REV) COM digital public end

Obr. 6-9 Trívodičové režim řízení 2

Přičemž: SB1: tlačítko „stop“, SB2: tlačítko „chod“.

P4-12	UP / DOWN rychlost změny		Tovární nastavení	1.00Hz/s
	Nastavení	0.011Hz/s~65.535Hz/s

Při nastavování svorky UP / DOWN nahoru / dolů, nastavte zadanou frekvenci a rychlost změn frekvence, tedy velikost změny frekvence za sekundu.

Když P0-22 (desetinná tečka frekvence) čini 2, hodnota je w rozmezi 0,001 Hz / s \~ 65,535 Hz / s.

Když P0-22 (desetinná tečka frekvence) činí 1, hodnota je v rozmezi 0,01 Hz / s \~ 655,35 Hz / s.

P4-13	Minimální hodnota křivky A11 na vstupu		Tovární nastavení	0.00V
	Nastavení	0.00V~P4-15
P4-14	Nastavení křivkyA11 na vstupu		Tovární nastavení	0.0%
	Nastavení	-100.00%~100.0%
P4-15	Maximální hodnota křivky A11 na vstupu		Tovární nastavení	10.00V
	Nastavení	P4-13~10.00V
P4-16	Nastavení křivky A11 na vstupu		Tovární nastavení	100.0%
	Nastavení	-100.00%~100.0%
P4-17	Doba filtrování A11		Tovární nastavení	0.10s
	Nastavení	0.00s~10.00s

Výše uvedené kódy funkce slouží k nastavení závislosti mezi nastaveními analogového vstupního napětí.

Když je analogové vstupní napětí vyžší než nastavený „maximální vstup“ (P4-15), analogové napětí se vypočítá dle „maximálního vstupu“. Podobně, když analogové vstupní napětí je nižší než nastavený „minimální vstup“ (P4-13)),... [tekst niezrozumiały – przyp tlum.] - trešć w oryginale

Když je analogový vstup proudovým vstupcem, proud 1mA odpovídá 0,5V.

Čas vstupní filtrace A11 slouží k nastavení doby filtrování, když je software A11 náchylný na rušení v simulované lokalizaci. Je třeba zvýšit dobu filtrování, aby došlo ke stabilizaci detekce simulace. Avšak čím delší doba filtrace v průběhu simulace, tím pomalejší je doba odezvy. Způsob nastavení závisí na použití.

Technické parametry vysokoučinného měniče frekvence

V různých použitích analogové nastavení 100,0% odpovídající jmenovité hodnoty je různé, viz popis každé části aplikace.

Níže je uveden případ se dvěma typickými nastaveními:

Obrázek 6-10 Závislost mezi simulací a nastavovanou veličinou

P4-18	Minimální hodnota křivé Al2 na vstupu		Tovární nastavení	0.00V
	Rozsah nastavení	0.00V~P4-20
P4-19	Nastavení křivky Al2 na vstupu		Tovární nastavení	0.0%
	Rozsah nastavení	-100.00%~100.0%
P4-20	Maximální hodnota křivky Al2 na vstupu		Tovární nastavení	10.00V
	Rozsah nastavení	P4-18~10.00V
P4-21	Nastavení křivky Al2 na vstupu		Tovární nastavení	100.0%
	Rozsah nastavení	-100.00%~100.0%
P4-22	Doba filtrace Al2		Tovární nastavení	0.10s
	Rozsah nastavení	0.00s~10.00s

Funkce a použití křivky 2, viz popis křivky 1

P4-23	Minimální hodnota křivky A13 na vstupu		Tovární nastavení	0.00V
	Rozsah nastavení	0.00s~P4-25
P4-24	Nastavení křivky A13 na vstupu		Tovární nastavení	0.0%
	Rozsah nastavení	-100.00%~100.0%

Technické parametry vysokoučinného měniče frekvence

P4-25	Maximální hodnota křivky AI3 na vstupu		Tovární nastavení	10.00V
	Rozsah nastavení	P4-23~10.00V
P4-26	Nastavcní křivky AI3 na vstupu		Tovární nastavení	100.0%
	Rozsah nastavení	-100.00%~100.0%
P4-27	Doba filtrace AI3		Tovární nastavení	0.10s
	Rozsah nastavení	0.00s~10.00s

Funkce a použití křivky 3, viz popis křivky 1

P4-28	Minimální vstupní impuls		Továrnínastavení	0.00kHz
	Rozsahnastavení	0.00kHz~P4-30
P4-29	Minimální vstupní shoda impulsu		Továrnínastavení	0.0%
	Rozsahnastavení	-100.00%~100.0%
P4-30	Maximální vstupní impuls		Továrnínastavení	50.00kHz
	Rozsahnastavení	P4-28~50.00kHz
P4-31	Maximální vstupní shoda impulsu		Továrnínastavení	100.0%
	Rozsahnastavení	-100.00%~100.0%
P4-32	Doba filtracc impulsního vstupu		Továrnínastavení	0.10s
	Rozsahnastavení	0.00s~10.00s

Tyto kódy funkce slouží k nastavení relativní frekvence impulsů DI5 odpovídající průměrnému nastavení.

Impuls měniče frekvence je možno zadávat pouze prostřednictvím kanálu D15. Použití a křivka funkce této skupiny je podobná 1, viz poznámka ke křivce 1.

P4-33	Výběr křivky AI			Tovární nastavení	§21
	Rozsah nastavení	Čislice jednotek	Výběr křivky AI
		1	Křivka 1 (2 body, viz P4-13 ~ P4-16)
		2	Křivka 2 (2 body, viz P4-18 ~ P4-21)
		3	Křivka 3 (2 body, viz P4-23 ~ P4-26)
		4	Křivka 4 (4 body, viz A6-00 ~ A6-07)
		5	Křivka 5 (4 body, viz A6-08 ~ A6-15)
		Desítky	Výběr křivky AI2 (1 ~ 6, jak je uvedeno výše)
		Stovky	Výběr křivky AI3 (1 ~ 6, jak je uvedeno výše)

Bity deset a sto kódu funkce se používají k výběru příslušné křivky analogového vstupu A11, A12, A13, Můžete zvolit 3 z pěti typů krívek a.

Křivka 1, křivka 2, křivka 3 jsou 2-bodovými křivkami a jsou nastavovány kódem funkce skupiny P4, zatímco křivka 4 a 5 to jsou 4-bodové křivky, které se nastaví pomocí kódů funkce skupiny A8.

Tento standardní měnič poskytuje dva analogové vstupy. AI3 musí být nakonfigurován pro použití multifunkční rozšířující karty vstupů a výstupů (I/O).

P4-34	AI je pod minimálním vstupnímnastavením			Tovární nastavení	000
	Rozsahnastavení	Číslicejednotek	AI1 nižší než zvolené minimální vstupní nastavení
		0	Odpovídající minimální vstupní nastavení
		1	0.0%
		Desitky	AI2 nižší než zvolené minimální vstupní nastavení (0 ~ 1, výše)

Technické parametry vysokoúčinného měniče frekvence

Stovky

AI3 nižší než zvolené minimální vstupní nastavení (0 ~ 1, výše)

Tento kód funkce se používá k nastavení, když je analogové vstupní napětí menší než nastavený „minimální vstup“. Volba 0.

Jednotka kódu funkce Desítky, Stovky odpovídá analogovému vstupu AI1, AI2, AI3.

Pokud tato volba má hodnotu 1 a vstup AE je nižší než minimální, analogový odpovídá 0,0%.

P4-35	Doba zpoždění DI1		Továrnínastavení	0.0s
	Nastavování	0.0s~3600.0s
P4-36	Doba zpoždění DI2		Továrnínastavení	0.0s
	Nastavování	0.0s~3600.0s
P4-37	Doba zpoždění DI3		Továrnínastavení	0.0s
	Nastavování	0.0s~3600.0s

Když se změní svorka DI pro nastavení stavu, dochází ke změně doby zpoždění měniče. Momentálně pouze DI1, DI2, DI3 mají nastavenou funkci časového zpoždění.

P4-38	Volba režimu aktivity svorky DI 1			Továrnínastavení	00000
	Rozsah nastavení	Číslice jednotek	Aktivní svorka DI1
		0	Aktivní vysoká
		1	Aktivní nízká
		Desítky	Aktivní svorka DI2 (0-1, supra)
		Stovky	Aktivní svorka DI3 (0-1, supra)
		Tisíce	Aktivní svorka DI4 (0-1, supra)
		Deseti tisíce	Aktivní svorka DI5 (0-1, supra)
P4-39	Volba režimu aktivity svorky DI 2			Továrnínastavení	00000
	Rozsah nastavení	Číslice jednotek	Aktivní svorka DI6
		0	Aktivní vysoká
		1	Aktivní nízká
		Desítky	Aktivní svorka DI7 (0-1, supra)
		Stovky	Aktivní svorka DI8 (0-1, supra)
		Tisíce	Aktivní svorka DI9 (0-1, supra)
		Deseti tisíce	Aktivní svorka DI10 (0-1, supra)

Je určen k nastavení svorky digitálního vstupu do aktivního režimu. Po zvolení vysokého aktivního režimu, příslušná svorka S a spojení COM efektivně komunikují. Po zvolení nízkého aktivního režimu, příslušná svorka S a spojení COM jsou neaktivní, efektivně rozpojené.

Skupina P5 – výstupní svorky

Měnič této řady je standardně vybaven multifunkční svorkou analogového výstupu, multifunkční svorkou digitálního výstupu, svorkou multifunkčního reléového výstupu, svorkou FM (vybrána jako svorka výstupu rychlého impulsu, lze také vybrat jako svorka výstupu typu s otevřeným kolektorem). Vzhledem k tomu, že výstupní svorka se nemůže připojit k aplikaci, je vyžadována volitelná multifunkční rozšířující karta vstupů a výstupů.

Multifunkční vstupní a výstupní svorky rozšířující karty zahrnují multifunkční svorku analogového výstup (AO2),1 svorku multifunkčního reléového výstupu (relé 2), multifunkční svorku digitálního výstupu (DO2).

P5-00	Volba režimu výstupu svorky FM			Tovární nastavení	0
	Rozsah nastavení	0	Pulzní výstup (FMP)
		1	Dvoustavový výstup (FMR)

Svorka FM je programovatelná svorka multiplexování, kterou lze použít jako svorka vysokorychlostního pulzního výstupu (FMP). Může být také použita jako svorka výstupu typu otevřený kolektor (FMR)

Jako pulzní výstup FMP je maximální výstupní frekvence pulzů 100 kHz, funkce související s FMP naleznete v pokynech P5-06.

Technické parametry vysokoúčinného měniče frekvence

P5-01	Výběr funkce FMRI (výstupní svork a typu otevřený kolektor 1)	Továrnínastavení	0
P5-02	Výběr funkce reléového výstupu (T / A-T / B-T / C)	Továrnínastavení	2
P5-03	Výběr funkce reléového výstupu rozšířující karty (P / A-P / B-P / C)	Továrnínastavení	0
P5-04	Výběr funkce výstupu DO1 (výstupní svorka typu otevřený kolektor)	Továrnínastavení	1
P5-05	Výběr funkce výstupu DO2 rozšířující karty	Továrnínastavení	4

Pět kódů se použivá k výběru funkci pěti digitálnich výstupů, kde T / A-T / B-T / C a P / A-P / B-P / C na řídící desce a na relé rozšířující karty.

Funkce multifunkčních výstupních svorek jsou následující:

Nastave ný bod	Funkce	Popis
0	Bez signálu na výstupu	Výstupní svorka nemá žádnou funkci
1	Měnič je v provozu	Což znamená, že měnič je v provozním režimu, je vysílan signál ON (ZAP.) výstupní frckvence (může být nulová)
2	Zastavení po chybě	Když se v měniči objeví chyba a dojde k odstávce, vyšle signál ON.
3	Dctckce frckvence na výstupu FDT1	Viz popis funkce P8-19, P8-20
4	Dosažení zadané frckvence	Viz popis funkce P8-21.
5	Provoz s nulovými otáčkami (bez vypnutí výstupu)	Měnič je v provozu a výstupní frekvence je 0, výstupní signál ZAP (ON). Když je vypnutý pohon, vypnutý je i signál (OFF).
6	Upozornění na přetížení motoru	Objevuje se před spuštěním ochrany motoru proti přetížení podle vyhodnocení prahové hodnoty předpoplachu před přetížením, signál zapnutí výstupu prahové hodnoty předpoplachu. Nastavení parametrů přetížení motoru viz kód funkce P9-00 ~ P9-02.
7	Upozornění na přetížení měniče	10 s předtím, než dojde k přetížení měniče se na výstupu objeví signál ON.
8	Stanovení přednastavené hodnoty čitače	Když čitač dosáhne na přednastavenou hodnotu PB-08, na výstupu se objeví signál ON.
9	Dosažení přednastavené hodnoty čitače	Když počítaná hodnota dosáhnc hodnoty skupiny PB-09, na výstupu se objeví signál ON.
10	Dosažná délka na čitači	V případč detckce, že skutečná délka překračuje nastavenou délku PB-05, na výstupu se objeví signál ON.
11	Dokončení cyklu PLC	Po provedení jednoho cyklu jednoduchým PLC je šířka výstupního pulzu 250 ms.
12	Dosažení kumulativní provozní doby	Když kumulativní provozní doba překročí čas nastavený parametrem P8-17, na výstupu se objeví signál ON.
13	Práh frckvence	Když nastavená frekvence překročí horní nebo dolní práh a výstupní frekvence dosáhne horního nebo dolního prahu, na výstupu se spustí signál ON.
14	Práh momentu	Během pohonu v režimu řízení rychlostí, kdy výstupní točivý moment dosahuje mezní hodnotu, měnič přejde do stavu ochrany před zaseknutím a je vysílan signál ON.
15	Připraven k provozu	Když se napájení hlavního obvodu měniče a řídícího obvodu stabilizuje a měnič frekvence nedetekuje žádné informace o chybách, pohon je v provozním režimu a na výstupu se objeví signál „ON“.

Nastave ný bod	Funkce	Popis
16 AI	1>AI2	V případč, kdy hodnota AI1 je větší než hodnota AI2, na vstupu a výstupu se objeví signál ON (ZAP).
17	Dosažení horní meze frekvence	Když provozní frekvence dosáhne horní meze, na výstupu se zapne signál „ON“.
18	Dosažení spodní meze frekvence (bez signálu při odstávce)	Když provozní frekvence dosáhne spodní meze, objeví se na výstupu signál ON. Při odstávce je to signál „OFF“ (vypnutý).
19	Příliš nízké napětí na výstupu	Když je měnič pod napětím, výstupní signál je „ON“.
20	Nastavení komunikace	Viz komunikační protokol
21	Vyhrazeno	Vyhrazeno
22	Vyhrazeno	Vyhrazeno
23	Provoz s nulovou rychlostí 2 (vypnutý výstup)	Výstupní frekvence měniče je 0, výstupní signál je zapnutý. Ve stavu odstávky je tedy signál zapnutý („ON“.
24	Dosažení kumulativní doby napájení	Když kumulativní čas zapnutí měniče (P7-13) P8-16 překročí nastavenou dobu, výstupní signál je zapnutý.

Technické parametry vysokoúčinného měniče frekvence

25	Detekce úrovně frekvence na výstupu FDT2	Viz popis kódu funkce P8-28, P8-29.
26	Dosažení frekvence 1	Viz popis kódu funkce P8-30, P8-31.
27	Dosažení frekvence 2	Viz popis kódu funkce P8-32, P8-33.
28	Dosažení hodnoty proudu 1	Viz popis kódu funkce P8-38, P8-39.
29	Dosažení hodnoty proudu 2	Viz popis kódu funkce P8-40, P8-41.
30	Dosažení provozní doby	Když je aktivní funkce Select clock (P8-45) a uplynula provozní doba měniče, na výstupu se objeví signál ON.
31	Překročení limitu, kdy se signál objevil na výstupu AI1	Když je hodnota větší než hodnota na analogovém vstupu AI1 P8-46 (mezní hodnota ochrany vstupu AI1) nebo menší než na P8-45 (mezní hodnota ochrany vstupu AI1), na výstupu se objeví signál „ON“.
32	Nulové zatížení	Když je měnič ve stavu bez zatížení, na výstupu se objeví signál „ON“.
33	Chod vzad	Funguje zpětný chod, signál „ON“ je na výstupu.
34	Nulový proud	Viz popis kódu funkce P8-28, P8-29.
35	Přiliš vysoká teplota modulu	Když teplota chladiče modulu měniče (P7-07) dosahuje přednastavené teploty, tedy hodnoty modulu (P8-47), na výstupu se zapne signál „ON“.
36	Překročení času práce softwaru	Viz popis kódu funkce P8-36, P8-37.
37	Dosažení spodního prahu frekvence (signál na výstupu po zastavení)	Když provozní frekvence dosáhne spodní meze, na výstupu se objeví signál ON. V zastaveném stavu je signál také zapnutý.
38	Alarm na výstupu	Když dojde k poruše měniče a režim zpracování nebude moci pokračovat, na výstupu se objeví signál alarmu měniče.
39	Alarm překročení teploty motoru	Když teplota motoru dosáhne P9-58 (práh upozornění na přehřátí motoru), na výstupu se zapne signál. (Teplota motoru se zobrazí na U0-34).
40	Dosažení provozní doby	Když měnič překročí provozní dobu nastavenou parametrem P8-53, na výstupu se objeví signál „ON“.

P5-06	Volba funkce výstupu FMP (výstupní svorky pulzů)	Tovární nastavení	0
P5-07	Volba funkce výstupu AO1	Tovární nastavení	0
P5-08	Volba funkce výstupu AO2	Tovární nastavení	1

Výstupní rozsah pulzní frekvence na svorce FMP je 0,01 kHz \~ P5-09 (maximální výstupní frekvence FMP).

P5-09 lez nastavit v rozsahu 0,01 kHz \~ 100,00 kHz.

Výstupní rozsah analogových výstupů AO1 a AO2 je 0 V \~ 10 V nebo 0 mA \~ 20 mA. Rozsah pulzního výstupu nebo analogového výstupu s odpovídající závislosti skalární funkce je uveden v tabulce niže:

Nastave ný bod	Funkce	Pulzní nebo analogový výstup odpovídající 0,0 % až 100,0 % funkce
0	Provozní frekvence	0 ~ maximální výstupní frekvence
1	Přednastavená frekvence	0 ~ maximální výstupní frekvence
2	Výstupní proud	0 ~ 2 krát jmenovitý proud motoru
3	Výstupní moment	0 až 2 krát jmenovitý točivý moment motoru
4	Výstupní výkon	0-2 krát jmenovitý výkon
5	Výstupní napětí	0 až 1,2-násobku jmenovitého napětí měniče
6	Pulzní vstup	0.01kHz~100.00kHz
7	AI1	0V~10V
8	AI2	0V~10V (nebo 0 ~ 20mA)
9	AI3	0V~10V

Technické parametry vysokoúčinného měniče frekvence

10	Délka	0 až maximální nastavená délka
11	Hlodnota čitače	0 až maximální počet
12	Nastavení komunikace	0.0%~100.0%
13	Otáčky motoru	0 ~ maximální výstupní frekvence odpovídající rychlosti otáček
14	Výstupní proud	0.0A~1000.0A
15	Výstupní napětí	0.0V~1000.0V

P5-09	Maximální výstupní frekvence FMP	Tovární nastavení	50.00kHz
	Rozsah nastavení	0.01kHz~100.00kHz

Když je FM vybrán jako výstupní pulzní svorka, kód funkce slouží k výběru maximální hodnoty výstupní pulzní frekvence.

P5-10	Koeficient posunutí nulového bodu AO1	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~+100.0%
P5-11	Zesilení AO1	Tovární nastavení	1.00
	Rozsah nastavení	-10.00~+10.00
P5-12	Koeficient posunutí nulového bodu rozšířující karty AO2	Tovární nastavení	0.00%
	Rozsah nastavení	-100.0%~+100.0%
P5-13	Zesilení rozšířující karty AO2	Tovární nastavení	1.00
	Rozsah nastavení	-10.00~+10.00

Výše uvedené kódy funkce se obvykle používají k polarizaci výstupní amplitudy a korekci nulové odchylky analogového výstupu. Lze je také použít k nastavení požadované výstupní křivky AO.

Pokud posunutí nulového bodu o „b“ představuje zesílení o „k“ a skutečný výstupní výkon Y, X představuje standardní výstupní výkon, skutečná výstupní hodnota je:

Y = kX + b. Kde pro AO1, AO2 koeficient nulové odchylky 100% odpovídá 10 V (nebo 20 mA). To platí pro standardní výstupy bez korekce polarizace a zesílení. Výstup 0 V \~ 10 V (nebo 0 mA \~ 20 mA) odpovídá velikosti analogového výstupu.

Například: pokud analogový výstup má provozní frekvenci, při frekvenci 0 má výstup 8 V, frekvence je maximální výstupní frekvencí 3 V, zesilení by mělo být nastaveno na „-0,50“ a posunutí na „80“%“.

P5-17	Doba zpoždění výstupu FMR	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~3600.0s
P5-18	Doba zpoždění výstupu RELAY1	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~3600.0s
P5-19	Doba zpoždění výstupu RELAY2	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~3600.0s
P5-20	Doba zpoždění výstupu DO1	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~3600.0s
P5-21	Doba zpoždění výstupu DO2	Tovární nastavení	0.0s
	Rozsah nastavení	0.0s~3600.0s

Nastavte výstupní svorky FMR, RELAY 1, RELAY 2, DO1 a DO2 na takový stav, aby generovaly skutečnou změnu doby zpoždění výstupu.

P5-22	Stav aktivity na výstupu svorky DO		Tovární nastavení	0
	Rozsah nastavení	Číslice jednotek	Aktivní výběr FMR
		0	Pozitivní logika
		1	Inv
		Desítky	Svorka RELAY1 aktivní (0-1, supra)
		Stovky	Svorka RELAY2 aktivní 2 (0-1, supra)
		Tisíce	Svorka DO1 aktivní (0-1, supra)
		Desítky tisíc	Svorka DO2 aktivní (0-1, supra)

Určete výstupní svorku logiky FMR, relé 1, relé 2, DO1 a DO2.

0: svorka digitálního výstupu pozitivní logiky a odpovídající společná svorka komunikují v aktivním stavu, rozpojí se v neaktivním stavu;

Technické parametry vysokoúčinného měniče frekvence

1: svorka digitálního výstupu negativní logiky a odpovídající společná svorka komunikují v aktivním stavu, rozpojí se v neaktivním stavu.

Skupina P6 – Řízení spouštěním a zastavením

P6-00	Režim spouštění		Tovární nastavení	0
	Rozsah nastavení	0	Přímý start
		1	Restart v režimu sledování rychlosti
		2	Přebuzení (indukční motor AC)

0: Přímý start

Když je doba brzdění stejnosměrným proudem DC nastavena na 0, měnič se spustí od počáteční frekvence. Když je doba brzdění stejnosměrným proudem jiná než 0, nejprve dojde k brzdění stejnosměrným proudem DC a poté provoz od počáteční frekvence. Užitečné při nízkém zatížení při startování motoru, který se již možná toči.

1: opětovné spuštění v režimu sledování rychlosti otáček motoru a směru, poté sledování startovací frekvence motoru.

Motor se otáčí plynule bez cukání při startování. Okamžitý výkon odpovídající restartu při vysoké setrvačnosti. Pro zajištění správného restartu v režimu sledování rychlosti, je třeba přesně nastavit parametry skupiny motoru F1.

2: Spouštění indukčního motoru s přebuzením pouze pro asynchronní motory, používá se před spuštěním motoru k vytvoření magnetického pole. Proud přebuzení, doba přebuzení – kódy P6-05, P6-06.

Pokud je doba přebuzení nastavena na 0, měnič zruší proces přebuzení a začne od počáteční frekvence. Když doba přebuzení není nastavena na 0, přebuzení může zlepšit charakteristiku dynamické odczy motoru.

P6-01	Režim sledování rychlosti		Tovární nastavení	0
	Rozsah nastavení	0	Start z frekvence zastavení
		1	Start z nulové rychlosti
		2	Start z maximální frekvence

Chcete-li dokončit proces sledování rychlosti co nejrychleji, vyberte režim sledování otáček motoru:

0: Obvykle se používá ke sledování z frekvence, která se vyskytla ve chvíli výpadku napájení.
1: Začněte sledovat od nulové frekvence nahoru v případě dlouhodobého výpadku napájení.
2: Sledování od maximální frekvence, celkový výkon zátěže.

P6-02	Rychlost sledování otáček	Tovární nastavení	2
	Rozsah nastavení	1~100

Při restartu v režimu sledování rychlosti, vyberte rychlost sledování otáček. Čím větší parametr, tím rychlejší je sledování. Příliš vysoké nastavení však může mít za následek nepříliš spolehlivé výsledky sledování.

P6-03	Počáteční frekvence	Továrnínastavení	0
	Rozsah nastavení	0.00Hz~10.00Hz
P6-04	Doba udržení počátečnífrekvence	Továrnínastavení	0
	Rozsah nastavení	0.0s~100.0s

Pro zajištění točivého momentu motoru při spouštění, je třeba nastavit odpovídající počáteční frekvenci. Pro dosažení plného toku motoru během spouštění, je třeba počáteční frekvenci udržovat po určitou dobu.

Začněte od spodní meze frekvence P6-03. Když je nastavená cílová frekvence menší než frekvence počáteční, měnič se nespustí, ale zůstane v pohotovostním režimu.

V procesu zpětného přepínání doba udržení počáteční frekvence nefunguje. Doba udržení počáteční frekvence není započítána do doby zrychlení, ale započítána do provozní doby jednoduchého PLC.

Příklad 1:

P0-03 = 0 Zdroj frekvence je digitální.

P0-08 = 2,00 Hz. Digitální přednastavená frekvence je 2,00 Hz P6-03 = 5,00 Hz. Počáteční frekvence je 5,00 Hz

P6-04 = 2,0 s. Doba udržování spouštěcí frekvence je 2,0 s. V této chvíli je měnič v pohotovostním režimu a jeho výstupní frekvence je 0,00 Hz.

Příklad 2:

P0-03 = 0. Zdroj frekvence je digitální.

Technické parametry vysokoúčinného měniče frekvence

P0-08 = 10,00 Hz. Digitální přednastavená frekvence je 10,00 Hz P6-03 = 5,00 Hz. Počáteční frekvence je 5,00 Hz

P6-04 = 2,0 s. Doba udržování počáteční frekvence je 2,0 s.

V této chvíli pohon zrychluje na 5,00Hz, pokračuje po dobu 2,0s a poté zrychluje na přednastavenou frekvenci 10,00 Hz.

P6-05	Stejnosměrný brzdný proud DC / proud buzení	Továrnínastavení	0%
	Rozsah nastavení	0%~100%
P6-06	Počáteční čas brzdění DC / doba přebuzení	Továrnínastavcní	0.0s
	Rozsah nastavení	0.0s~100.0s

Brzdění stejnosměrným proudem (DC) se obvykle používá k zastavení a spouštění motoru. Přebuzení slouží k vytvoření magnetického pole indukčního motoru a poté k zahájení stanovení a zlepšování rychlosti odezvy.

Brzdění stejnosměrným proudem se použije, pokud je spouštěcím režimem přímý start. Pak po nastavení frekvence, spust'te start brzdění stejnosměrným proudem DC, dobu brzdění DC po startu a poté začněte pracovat. Pokud doba stejnosměrného brzdění DC je nastavena na 0, nedochází k přímému startu po stejnosměrném brzdění DC. Čím více se stejnosměrný proud brzdění zvyšuje, tím větší je brzdná síla.

V režimu spouštění asynchronního motoru s přebuzením, měnič nastaví předem stanovený proud magnetického pole, po nastavené době vstupní magnetizace před zahájení práce. Pokud je část předmagnetizace nastaven na 0, proces přebuzení se nespustí přimo.

Stejnosměrný brzdný proud DC / proud přebuzení je procentuální hodnotou jmenovitého proudu měniče.

P6-07	Režim zrychlení a zpomalení		Tovární nastavení	0
	Rozsah nastavení	0	Lineární zrychlení a zpomalení
		1	Zrychlení a zpomalení dle křivky S, A
		2	Zrychlení a zpomalení dle křivky S, B

Výběr způsobu změny frekvence pohonu na začátku a na konci procesu.

0: Lineární zrychlení a zpomalení. Lineární nárůst nebo pokles výstupní frekvence.

Jsou možné čtyři typy doby zrychlení a zpomalení. Můžete je vybrat pomocí multifunkčních svorek digitálních vstupů (P4-00 \~ P4-08).

1: Zrychlení a zpomalení dle křivky S, A

Výstupní frekvence roste nebo klesá dle krívky S. Krívka S slouží k použití pro instalace vyžadující pozvolný rozběh nebo zastavení, jako jsou výtahy nebo dopravníkové pásy. Kódy funkci P6-08 a P6-09 v tomto pořadi určují poměr coby zrychlení a brzdění krívky S počátečního a koncového segmentu.

2: Zrychlení a zpomalení dle křivky S, B

Pří zrychlování a zpomalování dle křivky S, B je bodem inflexe křivky vždy jmenovitá frekvence f motoru. Znázorněno na obrázku 6-12. Obvykle je používána v instalacích s rychlostí o mnoho vyšší než jmenovitá frekvence, které vyžadují rychlé zrychlení a zpomalení.

Nastavení frekvence nad jmenovitou frekvenci – doba zrychlení a zpomalení:

$$ t = \left(\frac {4}{9} \times \left(\frac {f}{f _ {\mathrm{b}}}\right) ^ {2} + \frac {5}{9} \times T \right. $$

kde f je prednastavenou frekvencí, fb je jmenovitou frekvencí motoru, T je časem jmenovité frekvence motoru fb

P6-08	Časový koeficient počátečního úseku křivky S.	Tovární nastavení	30.0%
	Rozsah nastavení	0.0%~(100.0%-P6-09)
P6-08	Časový koeficient počátečního úseku křivky S.	Tovární nastavení	30.0%
	Rozsah nastavení	0.0%~(100.0%-P6-08)

Kódy funkce P60-08 a P6-09 jsou definovány. Zrychlení a zpomalení křivky S, A počátečního segmentu a čas dokončení to je poměr dvou kódů funkce pro splnění: P6-08 + P6-09≤100,0%.

Obrázek 6-11 tl znázorňuje parametry definované P6-08, během této doby se zvyšuje náklon výstupní frekvence.

t2 to je čas definovaný parametrem P6-09, během této doby se náklon výstupní frekvence mění postupně až do nuly. V době mezi tl a t2 je náklon výstupní frekvence konstantní, także tento interval je lineárním zrychlením a zpomalením.

Výstupní frekvence Hz Přednastavená frekvence f

Obr. 6-11 Křivka S, A

Obr. 6-12 Křivka S, B

P6-10	Režim zastavení		Továrnínastavení	0
	Rozsahnastavení	0	Zpomalování do zastavení
		1	Volnoběh

0: Zastavení zpomalování. Pokud je příkaz zastavení správný, měnič snižuje výstupní frekvenci dle doby zpomalování. Když frekvence klesne na nulu, následuje zastavení.

1: Volnoběh do zastavení. Po vydání správného příkazu k zastavení, měniče ihned vysílá signál a motor se zastaví volnoběhem v důsledku mechanické setrvačnosti.

P6-11	Počáteční frekvence brzdění stejnosměrným proudem	Továrnínastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P6-12	Doba do zahájení brzdění stejnosměrným proudem	Továrnínastavení	0.0s
	Rozsah nastavení	0.0s~36.0s
P6-13	Brzdňý proud	Továrnínastavení	0%
	Rozsah nastavení	0%~100%
P6-14	Doba brzdění stejnosměrným proudem	Továrnínastavení	0.0s
	Rozsah nastavení	0.0s~36.0s

Počáteční frekvence brzdění stejnosměrným proudem: proces zastavení je zahájen, když provozní frekvence klesá takovým způsobem, že je možno zahájit proces brzdění stejnosměrným proudem.

Doba do zahájení brzdění stejnosměrným proudem: provozní frekvence klesne na počáteční frekvenci brzdění stejnosměrným proudem, měnič zastaví výstup na určitou dobu před spuštěním procesu brzdění. Zabránění spuštění brzdění stejnosměrným proudem při velké rychlosti může způsobit poruchu nadproudu.

Proud brzdění: proud brzdění DC to je procento výstupního proudu vzhledem ke jmenovitému proudu motoru. Čím vyšší hodnota, tím větší je účinck brzdění stejnosměrným proudem, ale tím větší je také teplo motoru a měniče.

Doba brzdění stejnosměrným proudem – doba udržování brzdného proudu. Když je tato hodnota 0, proces brzdění stejnosměrným proudem se zruší. Schématický diagram procesu brzdění stejnosměrným proudem je znázorněn na obrázku 6-13.

Obrázek 6-13 Schématický diagram procesu brzdění stejnosměrným proudem

P6-15	Indikátor použití brzdy	Tovární nastavení	100%
	Rozsah nastavení	0%~100%

Aktivní bude pouze vestavěná brzdová jednotka.

Pracovní cyklus brzdové jednotky. Indikátor použití brzdy slouži k regulaci brzdové jednotky. Během cyklu vysokého provozního výkonu brzdové jednotky je účinek brzdění silný, ale během brzdění dochází ke kolísání napětí na propojovací liště měniče.

Skupina P7 – Klávesnice a displej

P7-01	Volba funkce tlačitka JOG		Továrnínastavení	0
	Rozsahnastavení	0	Tlačitko JOG neaktivní
		1	Kanál příkazů z ovládacího panelu a kanál dálkového ovládání
		2	Přepínač změny směru
		3	Impulsování (zkušební chod) vpřed
		4	Impulsování (zkušební chod) vzad

Tlačitko JOG jako multifunkční tlačitko. Můžete nastavit funkce tlačitka JOG pomocí kódu funkce. Může být spouštěn pomocí klíčového spínače.

0: Tlačitko JOG nemá žádnou funkci.
1: Příkazy z klávesnice a přepínání na dálkové ovládání. Označuje příkaz přepnutí zdroje příkazu – aktuálním zdrojem příkazů a ovládání bude klávesnice (místní ovládání). Pokud je aktuálním zdrojem příkazů klávesnice, tato funkce tlačitka není aktivní.
2: Přepinání směru pomocí přikazu frekvence tlačítka JOG.
3: Zkušební chod vpřed (FJOG na klávesnici).
4: Zkušební chod vzad (RJOG na klávesnici).

P7-02	Funkce tlačitka STOP/ RESET		Tovární nastavení	1
	Rozsah nastavení	0	Tlačitko STOP / RES funguje pouze v režimu klávesnice.
		1	Funkce STOP / RES funguje v každém provozním režimu.

Technické parametry vysokoučinného měniče frekvence

P7-03	Provozní parametry LED displeje 1			Tovární nastavení	1F
	Rozsah nastavení	0000~FFFF	Pokud parametr má být zobraze během provozu, nastavte příslušný bit na 1 a P7-03 nastavte na šestnáctkový ekvivalent tohoto binárního čísla.
P7-04	Provozní parametry LED displeje 2			Tovární nastavení	0
	Rozsah nastavení	0000~FFFF	Pokud má být parametr zobrazován během provozu, nastavte příslušný bit na 1 a P7-04 nastavte na šestnáctkový ekvivalent tohoto binárního čísla.

Tyto dva zobrazovací parametry slouží k nastavení parametrů, které mají být zobrazeny, když je měnič frekvence v provozu. Lze zobrazit maximálně 32 parametrů provozních stavů, které jsou zobrazovány od nejméně významného bitu P7-03.

Zobrazované hodnoty během zastavení

Tovární nastavení

0

Technické parametry vysokoučinného měniče frekvence

P7-05

Rozsah nastavení

0000~FFFF

Pokud má být parametr zobrazován během provozu, nastavte příslušný bit na 1 a P7-05 nastavte na šestnáctkový ekvivalent tohoto binárního čísla.

P7-06	Násobitel zobrazené rychlosti zátěže	Tovární nastavení	1.0000
	Rozsah nastavení	0.0001~6.5000

Když je třeba zobrazit rychlost zátěže, tento parametr zajišťuje shodu mezi výstupní frekvencí a rychlostí zatížení. Viz popis P7-12.

P7-07	Teplota modulu chladiče měniče	Tovární nastavení	0
	Rozsah nastavení	0.0^ 100.0^

Zobrazení teploty modulu IGBT měniče.

V různých modelech modulu IGBT měniče jsou rozdíly v ochranách proti přehřátí.

P7-08	Teplota chladiče usměrnovače	Tovární nastavení	0
	Rozsah nastavení	0.0^ 100.0^

Zobrazení teploty usměrňovače.

V různých modelech usměrnovačů jsou rozdíly v hodnotách ochrany proti přehřátí.

P7-09	Celková provozní doba	Továrnínastavení	0h
	Rozsah nastavení	0h~65535h

Zobrazuje celkovou provozní dobu měniče. Když provozní doba dosáhne nastaveného času P8-17, multifunkční digitální výstup (12) měniče vyšle signál ON (ZAP.).

P7-10	Č. výrobku		Továrnínastavení
	Rozsah nastavení		Výrobní číslo měniče
P7-11	Číslo verze softwaru		Továrnínastavení
	Rozsah nastavení		Císlo verze softwaru ovládacího panelu.
	Desetinná místa zobrazenírychlosti zátěže		Továrnínastavení	0
		0	0 desetinných míst

Technické parametry vysokoúčinného měniče frekvence

P7-12	Rozsah nastavení	1	1 desetinné místo
		2	2 desetinná místa
		3	3 desetinná místa

Nastavení rychlosti zátěže s desetinnými místy. Níže uvedený příklad představuje výpočet rychlosti zatížení:

Pokud je násobitel zobrazené rychlosti zatížení 2,000 P7-06, rychlost zatížení P7-12 se zobrazí na 2 desetinná místa. Když je provozní frekvence měniče 40,00 Hz, rychlost zatížení je 40,00 x 2,000 = 80,00 (zobrazení se dvěma desetinnými místy).

Pokud je měnič vypnutý, tak například, pokud chcete nastavit frekvenci 50,00 Hz, rychlost zatížení ve stavu zastavení činí 50,00 x 2,000 = 100,00 (zobrazení se dvěma desetinnými místy).

P7-13	Kumulativní doba napájení	Továrnínastavení	0h
	Rozsah nastavení	0h~65535h

Tovární nastavení kumulativní doby napájení.

Když je dosažen kumulativní čas napájení (P8-17), multifunkční digitální výstup (24) měniče generuje signál ON.

Když je dosažena akumulovaná doba napájení (P8-17), multifunkční digitální výstup (24) měniče generuje signál ON.

P7-14	Celková spotřeba energie	Tovární nastavení	-
	Rozsah nastavení	0 až 65535 KWh

Zobrazuje celkovou energii spotřebovanou pohonem.

Skupina P8 – Pomocné funkce

P8-00	Frekvenceimpulsování	Továrnínastavcní	2.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-01	Čas zrychlováníimpulsování	Továrnínastavení	20.0s
	Rozsah nastavení	0.00s~6500.0s
P8-02	Čas zpomaleníimpulsování	Továrnínastavení	20.0s
	Rozsah nastavení	0.00s~6500.0s

Stanovení impulsování, prednastavené frekvence a doby zpomalení pohonu.

K práci s použitím impulsů, zapněte režim bezprostředního spuštění (P6-00 = 0). Režim zastavení je nastavený na zastavení s brzděním (P6-10 = 0).

P8-03	Čas zrychlování 2	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s
P8-04	Čas zpomalení 2	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s
P8-05	Čas zrychlení 3	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s
P8-06	Čas zpomalcní 3	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s
P8-07	Čas zrychlení 4	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s
P8-08	Čas zpomalení 4	Továrnínastavení	20.0s
	Rozsah nastavení	0.0s~6500.0s

VFD poskytuje 4 sady doby zrychlení a zpomalení, náležitě P0-17 / P0-18, a výše uvedené 3 sady doby zrychlení a zpomalení.

Čtvrtá sada stanovuje přesný čas zpomalení, viz instrukce P0-17 a P0-18. Díky různým kombinacím multifunkční svorky digitálního vstupu DI je možno přepínat mezi 4 sadami doby zrychlení a zpomalení. Viz popis jednotlivých kódů funkce P4-01 \~ P4-05.

Technické parametry vysokoučinného měniče frekvence

P8-09	Přeskočení frekvence 1	Tovární nastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-10	Přeskočení frekvence 2	Tovární nastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-11	Rozsah frekvence přeskakování	Tovární nastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence

Když je rozsah přeskočení frekvence v rámci hodnot nastavené frekvence, skutečná provozní frekvence poběží s frekvenci dalšího nastaveného skoku. Nastavení přeskočení frekvence umožňuje měniči zabránit mechanické rezonanci zátěže. VFD může nastavit dvě přeskočené frekvence. Když jsou obě přeskočené frekvence nastavené na 0, funkce přeskoku frekvence bude zrušena. Princip přeskočení frekvence a schéma amplitudy přeskoku najdete na Obrázku 6-14.

Obrázek 6-14 Schéma přeskočení frekvence

P8-12	Mrtvý čas přizměně směruchodu	Továrnínastavení	0.0s
	Rozsah nastavení	0.00s~3000.0s

Měnič mění směr chodu, frekvence 0 Hz na výstupu v momentu přechodu, viz obrázek 6-15:

Obr. 6-15 Mrtvý čas při změně směru chodu

P8-13	Povolení otáček vžad		Továrnínastavení	0
	Rozsahnastavení	0	Povoleno
		1	zakázáno

Po konfiguraci měniče s tímto parametrem může motor běžet obráceně – vzad. V případě změně směru otáček motoru nesmí být nastaveno P8-13 = 1.

Technické parametry vysokoúčinného měniče frekvence

P8-14	Přednastavená frekvence je nižší než spodní mezní provozní frekvence		Tovární nastavení	0
	Rozsah nastavení	0	Provoz se spodní mezní frekvenci
		1	Vypnutí
		2	Provoz s nulovou rychlostí

Když je přednastavená frekvence nižší než minimální frekvence, můžete pomocí tohoto parametru vybrat způsob provozu měniče. VFC poskytuje tři provozní režimy, aby bylo možno splnit požadavky různého použití.

P8-15	Regulace poklesu	Továrnínastavení	0.00Hz
	Rozsah nastavení	0.00Hz~10.00Hz

Tato funkce je obvykle používána pro rozložení zátěže pohonu více motorů.

Regulace poklesu znamená, že společně se zvyšováním zátěže výstupní frekvence měniče klesá. Když je poháněn více než jeden motor se stejnou zátěží, zatížení výstupní frekvence motoru se snižuje, aby bylo dosaženo rovnoměrného zatížení více motorů. Tento parametr souvisí se jmenovitým výstupním zatížením měniče.

P8-16	Nastavení kumulativního času aktivace	Továrnínastavení	0h
	Rozsah nastavení	0h~65000h

Když kumulativní doba aktivace (P7-13) P8-16 dosáhne nastaveného času, multifunkční digitální výstup DO měniče vyšle signál „ON“. Níže jsou uvedeny příklady:

Příklad: ve spojení s virtuální funkcí DIDO, při dosažení nastaveného času aktivace, po překročení 100 hodin, výstup měniče frekvence vyšle poruchový alarm: Programování:

Program: funkce virtuální svorky DI1 je nastavena na chybu definovanou uživatelem 1: A1-00 = 44; Virtuální svorka DI1 je aktivní, nastavená na virtuální DOI : A105 = 0000; virtuální funkce DOI, nastavený čas aktivace: A1-11 = 24; nastavená kumulativní aktivace 100 hodin dosažena: P8-16 = 100.

Pokud celkový čas aktivace bude činit 100 hodin, výstup měniče vygeneruje chybu Err24.

P8-17	Nastavení kumulativní doby provozu	Tovární nastavení	0h
	Rozsah nastavení	0h~65000h

Slouží k nastavení provozní doby měniče.

Když celková provozní doba (P7-09) dosáhne nastavené provozní doby, multifunkční digitální výstup DO měniče vyšle signál „ON“.

P8-18	Volba ochrany		Tovární nastavení	0
	Rozsah nastavení	0	Bez ochrany
		1	Ochrana

Tento parametr souvisí s bezpečnostní funkci měniče.

Když je tento parametr nastavený na 1 (ochrana), tak pokud provozní doba pohonu je aktivní (například příkaz spuštění ze svorky, než napájení bude ve stavu uzavření), měnič nebude reagovat na příkaz Spustit.

Kromě toho, pokud je parametr nastavený na 1 a funguje příkaz resetování chyby, měnič nebude fungovat odezvou na příkaz. Je třeba nejdříve zadat příkaz odstranění aktivního stavu ochrany.

P8-19	Hodnota detekce frekvence (FDT1)	Továrnínastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-20	Hodnota hystereze detekce frekvence (FDT1)	Továrnínastavení	5.0%
	Rozsah nastavení	0.0% ~ 100.0% (úroveň FDT1)

Když je provozní frekvence vyšší než hodnota detekování frekvence, multifunkční výstup DO měniče vyšle signál „ON“, a když je frekvence nižší než hodnota detekce, po uplynutí stanovené frekvence bude výstupní signál „ON“ zrušen.

Obrázek 6-16 znázorňuje schéma fungování FDT.

Výstupní frekvence Hz

Úroveň FDT (doby detekce frekvence)

Frekvence signálu detekce (DO, relé) čas

Obr. 6-16 Úroveň FDT

P8-21	Šířka detekce přednastavené frekvence	Tovární nastavení	0.0%
	Rozsah nastavení	0.0% až 100% (maximální frekvence)

Pokud provozní frekvence měniče je v cílovém rozsahu frekvence, multifunkční digitální výstup DO měniče vyšle signál „ON“.

Tento parametr slouži k nastavení rozsahu detekce dosažené frekvence. Parametr je procentuální hodnotou maximální frekvence. Obrázek 6-17 znázorňuje schéma detekce dosažené frekvence.

Technické parametry vysokoučinného měniče frekvence

P8-22	Proces zrychlení a zpomaleni.Zda je platná frekvence skoků	Továrnínastavení	0
	Rozsahnastavení	0: ne1: ano

Kód této funkce je použiván k výběru, zda je frekvence skoků během zrychlování nebo zpomalování platná.

Používá se jako platná během provozu s frekvencí, která přeskakuje rozsah, když skutečná provozní frekvence přeskočí hranici nastavené frekvence. Obrázek 6-18 znázorňuje schéma frekvence skoků v procesu zrychlení a zpomalení.

Obr. 6-18 Proces zrychlení a zpomalení, účinná frekvence skoku

P8-25	Čas zrychlení 1 a čas zrychlení 2, bod přepínání frekvence	Tovární nastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-26	Čas zpomalení 2 a čas zpomalení 1, bod přepínání frekvence	Tovární nastavení	0.0
	Rozsah nastavení	0.00Hz až na maximální frekvenci

Vyberte tuto funkei v motoru 1. Nepřepínejte pomocí svorky DI, když je aktivní výběr času zrychlení / zpomalení. Když měnič nepracuje v souladu s rozsahem provozní frekvence, , [...] různé časy zrychlení / brzdění pomocí svorek DI.

Obr. 6-19 Schéma přepínání času zrychlení a zpomalení

Obrázek 6-19 znázorňuje schéma přepínání času zrychlení a zpomalení. Během zrychlení, pokud provozní frekvence je menší než P8-25, zvolte čas zrychlení 2; pokud je provozní frekvence vyšší než čas zrychlení 1, zvolte P8-25.

Technické parametry vysokoúčinného měniče frekvence

Při zpomalování, pokud je provozní frekvence vyšší než P8-26, vyberte čas zpomalení 1, pokud je provozní frekvence menší než čas zpomalení 2, zvolte P8-26.

P8-27	Priorita svorkyimpulsování(jogging)	Tovární nastavení	0
	Rozsah nastavení	0: neaktivní 1: aktivní

Pomocí tohoto parametrů můžete nastavit, zda funkce svorky impulsování má nejvyšší prioritu.

Když je priorita svorky impulsování aktivní, v případě, že během provozu bude vyslán příkaz ze svorky, měnič se přepne do režimu impulsování ze svorky.

P8-28	Hodnota detekce frekvence (FDT2)	Tovární nastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-29	Hodnota hystereze detekce frekvence (FDT2)	Tovární nastavení	5.0%
	Rozsah nastavení	0.0% ~ 100.0% (úroveň FDT2)

Fukce detekce frekvence FDT1 – viz pokyny pro kód funkce P8-19, P8-20

P8-30	Libovolná dosažená hodnota 1 detekce frekvence	Tovární nastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-31	Libovolný dosažený rozsah 1 detekce frekvence	Tovární nastavení	0.0%
	Rozsah nastavení	0.0% až 100.0% (maximální frekvence)
P8-30	Libovolná dosažená hodnota 2 detekce frekvence	Tovární nastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence
P8-31	Libovolný dosažený rozsah 2 detekce frekvence	Tovární nastavení	0.0%
	Rozsah nastavení	0.0% až 100.0% (maximální frekvence)

V případě výstupní frekvence, když měnič po dosažení libovolné hodnoty detekce frekvence zjistí kladný a záporný rozsah amplitudy, multifunkční digitální výstup DO měniče vygeneruje signál „ON“.

Detekce frekvence dosažené VFD poskytuje dvě sady libovolnych parametrů, kde jsou nastaveny hodnoty frekvence a rozsah detekce frekvence. Obr. 6-20 znázorňuje schématický nákres této funkce.

Obr. 6-20 Schéma detekce dosažení libovolné frekvence

P8-34	Úroveň detekce nulového proudu	Tovární nastavení	5.0%
	Rozsah nastavení	0.0%~300.0% (jmenovitý proud motoru)
P8-35	Zpoždění detekce nulového proudu	Tovární nastavení	0.10s
	Rozsah nastavení	0.00s~600.00s

Když je výstupní proud měniče menší nebo rovný úrovní detekce nulového proudu a trvá déle než doba zpoždění detekce nulového proudu, multifunkční výstup DO měniče vyšle signál „ON“. Viz obrázek 6-21 Detekce nulového proudu.

Technické parametry vysokoučinného měniče frekvence

Výstupní proud

Čas zpoždění detekce nulového proudu P8-35
Obrázek 6-21 Schéma detekce nulového proudu

P8-36	Limit výstupního proudu	Tovární nastavení	200.0%
	Rozsah nastavení	1.1 % (bez detekce)1.2 %~300.0% (jmcnovitý proud motoru)
P8-37	Zpoždění detekce limitu výstupního proudu	Tovární nastavení	0.00s
	Rozsah nastavení	0.00s~600.00s

Když výstupní proud měniče je větší než detekční bod a trvá déle než softwarová doba zpoždění detekce nadproudu, multifunkční výstupní signál měniče DO vyšle signál „ON“. Viz obrázek 6-22 Schéma funkce limitu výstupního proudu.

Výstupní proud

Limit výstupního proudu P8-36

Signál detekce překročení výstupního proudu

Doba zpoždění detekce překročení výstupního proudu P8-37

Obrázek 6-22 Schéma detekce limitu výstupního proudu

P8-38	Libovolný dosažený proud 1	Tovární nastavení	100.0%
	Rozsah nastavení	0.0%~300.0% (jmenovitý proud motoru)
P8-39	Šířka libovolného dosaženého proudu 1	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%~300.0% (jmenovitý proud motoru)
P8-40	Libovolný dosažený proud 2	Tovární nastavení	100.0%
	Rozsah nastavení	0.0%~300.0% (jmenovitý proud motoru)
P8-41	Šířka libovolného dosaženého proudu 2	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%~300.0% (jmenovitý proud motoru)

Technické parametry vysokoučinného měniče frekvence

Když výstupní proud měniče dosáhne libovolné nastavené kladné nebo záporné šífky detekce, multifunkční výstup DO měniče vyšle signál „ON“.

VFD poskytuje dvě sady parametrů šířky detekce dosažení libovolného proudu. Viz funkční schéma na obrázku 6-23.

Signál, na DO nebo relé, detekce dosažení proudu

Obrázek 6-23 Schéma detekce libovolného dosaženého proudu

P8-42	Volba časové funkce		Továrnínastavení	0
	Rozsahnastavení	0	neaktivní
		1	aktivní
P8-43	Volba stanovené provoznídoby (Timed Run)		Továrnínastavení	0
	Rozsahnastavení	0	Nastavení P8-44
		1	AI1
		2	AI2
		3	AI3
		Rozsah analogového vstupu 100% odpovídá P8-44
P8-44	Stanovená provoznídoba (Timed Run)		Továrnínastavení	0.0Min.
	Rozsah nastavení		0.0Min~6500.0Min

Sada parametrů používaných k doplnění provozní doby měniče.

Když volba časové funkce P8-42 je aktivní, měnič se spustí od začátku přednastaveného času. Po dosažení doby provozu na časomíře, měnič se automaticky vypne a multifunkční vstup DO vyšle signál „ON“.

Když se měnič spoušti, odpočítávání vždy začíná bčžet od 0. Zbývající čas provozu je zobrazen v U0-20. Normální doba provozu se nastaví pomocí parametrů P8-43, P8-44 v minutách.

P8-45	Spodní práh ochrany vstupního napětí AI1	Tovární nastavení	3.10V
	Rozsah nastavení	0.00V~P8-46
P8-46	Horní práh vstupního napětí AI1	Tovární nastavení	6.80V
	Rozsah nastavení	P8-45~10.00V

Když hodnota P8-46 je větší než na analogovém vstupu A11 a P8-47 menší než na vstupu A11, multifunkční výstup DO měniče vyšle signál ON „Překročení vstupu A11“.

P8-47	Teplota modulu dosažena	Tovární nastavení	75°C
	Rozsah nastavení	0.00V~P8-46

Když chladič měniče dosáhne výše uvedené teploty, na multifunkčním výstupu DO měniče se objeví signál „ON“ dosažení teploty modulu.

P8-48	Ovládání chladícího ventilátoru	Toyárnínastavení	0
	Rozsah nastavení	0: Pouze během provozu měniče1: Po celou dobu

Technické parametry vysokoúčinného měniče frekvence

Slouží k výběru režimu provozu chladícího ventilátoru.

Volba 0. Ventilátor pracuje, když je měnič ve stavu provozu. Pokud je teplota chladiče vyšší než 40 stupňů, následuje zastavení.

Volba 1. Ventilátor po spuštění funguje po celou dobu.

P8-49	Frekvenceobnovení	Továrnínastavení	0.00Hz
	Rozsah nastavení	Frekvence uspání (P8-51) ~ maximální frekvence (P0-10)
P8-50	Zpožděníobnovení	Továrnínastavení	0.0s
	Rozsah nastavení	0.0s~6500.0s
P8-51	Frekvence uspání	Továrnínastavení	0.00Hz
	Rozsah nastavení	0.00Hz ~ frekvence obnovení (P8-49)
P8-52	Zpožděnípřechodu do stavuuspání	Továrnínastavení	0.0s
	Rozsah nastavení	0.0s~6500.0s

Tato skupina se používá k realizaci systémů zásobujících vodou s funkcí spánku a pohotovosti.

Měnič je v provozu, když je nastavená frekvence menší nebo rovna P8-51. Frekvence uspání, P8-52; po době zpoždění, měniče přejde do stavu spánku a automaticky se vypne. Pokud je měnič ve stavu spánku a byl vydán příkaz spuštění, pak když je nastavená frekvence větší nebo rovna frekvenci P8-49, P8-50, po časovém zpoždění se měnič spustí.

Obvykle je třeba nastavit frekvenci obnovení a uspání na větší nebo rovnou. Pokud frekvence uspání a obnovení činí 0,00 Hz, funkce uspání a obnovení není aktivní.

Když je zapnuta hibernace, pokud zdroj frekvence používá PID a PID je v režimu spánku a PA-28 mám vliv na kód funkce, v takovém případě je třeba vybrat operaci vypínání, kdy PID (PA-28= 1).

P8-53	Dosažení provozní doby	Tovární nastavení	0.0Min
	Rozsah nastavení	0.0Min ~ 6500.0Min

Když po spuštění je dosažena doba provozu, multifunkční digitální výstup DO měniče vyšle signál „Dosažení provozní doby ON (ZAP.).

Skupina P9. Chyby a ochrana

P9-00	Volba ochrany motoru proti přetížení		Tovární nastavení	1
	Rozsah nastavení	0	Není povolena
		1	povolena
P9-01	Zesílení ochrany motoru proti přetížení		Tovární nastavení	1.00
	Rozsah nastavení		0.20~w10.00

P9-00 = 0: Bez funkce ochrany motoru proti přetížení může hrozit nebezpečí poškození v důsledku přechřátí motoru. Doporučujeme mezi měnič a motor instalovat tepelné relé.

P9-00 = 1: měnič frekvence na základě inverzní křivky času přetížení motoru stanovuje, zda je motor přetížený. Inverzní křivka času ochrany proti přetížení motoru: 220% × (P9-01) × jmenovitý proud motoru. Pokud zatížení zůstane na této hodnotě po dobu 1 minuty, spustí se alarm chyby přetížení motoru. Nebo 150% × (P9-01) × jmenovitý proud motoru. Pokud zatížení zůstane na této hodnotě po dobu 60 minut, spustí se alarm přetížení.

Parametr P9-01 je třeba nastavit s ohledem na skutečnou schopnost přetížení. Pokud hodnota parametru je nastavena přiliš vysoko, může při absenci alarmu dojít k přehřátí motoru a poškození měniče!

P9-02	Úroveň spuštění výstrahy přetížení motoru	Tovární nastavení	80%
	Rozsah nastavení	50%~100%

Tato funkce používána před funkcí ochrany proti přetížení motoru a jeho následky, vysílá výstražný signál prostřednictvím výstupu DO měniče do řídícího obvodu. Výstražný koeficient slouží ke stanovení úrovně včasného varování před přetížením motoru. Čím vyšší hodnota, tím menší počet varování předem.

Když je kumulativní výstupní proud měniče větší než inverzní křivky přetížení a součin P9-02, multifunkční výstup DO měniče zapíná signál „výstraha přetížení motoru ZAP.“.

P9-03	Zesílení ochrany proti zablokování	Tovární nastavení	0
	Rozsah nastavení	0 (bez zesílení)~100
P9-04	Napětí ochrany proti zablokování z přepětí	Tovární nastavení	130%
	Rozsah nastavení	120%~150% (tři fáze)

Během zpomalování, když stejnosměrné napětí propojovací lišty DC překročí napětí přepěťové ochrany, měnič udržuje zpomalování na aktuální provozní frekvenci a napětí klesá až do chvíle, kdy propojovací lišta bude pokračovat ve zpomalování.

Zesilení ochrany před zablokováním je během zpomalování regulováno. Je to schopnost měníče tlumit přepětí. Čím větší hodnota, tím silnější schopnost tlumit přepětí. Pokud nedochází k přepětím, zesilení ochrany se nastaví na nejmenší možné.

Při nízké setrvačné zátěži zesílení ochrany musí být malé, jinak bude dynamická odezva systému pomalá. Při velkých setrvačných zátěžích tato hodnota musí být vysoká, jinak tlumení nebude účinné a může dojít k chybě z důvodu přepětí.

Když je zesilení ochrany před zablokováním nastaveno na 0, tato funkce je neaktivní.

P9-05	Zesílení ochrany proti nadproudovému přetížení	Tovární nastavení	20
	Rozsah nastavení	0~100
P9-06	Proud ochrany proti zablokování z nadproudu	Tovární nastavení	150%
	Rozsah nastavení	100%~200%

V procesu zpomalování měniče, když výstupní proud překračuje proud ochrany proti nadproudovým přetížením, měnič zastaví proces zpomalení a je udržována na aktuální provozní frekvenci. Výstupní proud klesá a poté pokračuje zpomalování.

Zesilení ochrany slouži k regulaci procesu zrychlování a zpomalení a je spojeno se schopností měniče utlumovat proud. Čím vyšší hodnota, tím větší schopnost.

Při nízké setrvačné zátěži musí být zesilení ochrany malé, jinak bude dynamická odczva systému pomalá. Při velkých setrvačných zátěžích tato hodnota musí být vysoká, jinak tlumení nebude účinné a může dojít k chybě z důvodu přepětí.

Když je zesilení ochrany před zablokováním nastaveno na 0, tato funkce je neaktivní.

P9-07	Ochrana proti zkratu k zemi		Továrnínastavení	1
	Rozsahnastavení	0	neaktivní
		1	aktivní

Zapněte měnič pro zjištění, zda motor není zkratovaný k zemi.

Pokud je tato funkce aktivní, zkontrolujte, zda napětí na výstupních svorkách U, V, W měniče je zachováno.

P9-09	Automatické resetování chyby	Továrnínastavení	0
	Rozsahnastavení	0~20

Nastavení počtu automatického resetování měničem. Po překročení tohoto počtu, měnič zůstane v chybovém stavu.

P9-10	Fungování výstupu DO během automatického resetování chyby	Továrnínastavení	1
	Rozsah nastavení	0: nefunguje1: funguje

Pokud v měniče byla nastavena funkce automatického resetování chyby, pak během automatického resetování chyby výstup DO funguje, pokud kód P9-10 je nastavený na 1.

P9-11	Doba mezi výskytem chyby a jejím automatickým resetováním	Továrnínastavení	1.0s
	Rozsah nastavení	0.1s~100.0s

Je to čekaci doba na automatický reset chyby od chvíle chybového alarmu v měniči.

P9-12	Ochrana proti ztrátě fáze na vstupu	Továrnínastavení	1
	Rozsah nastavení	0: nepovoleno1: povoleno

Je možno zvolit, zda má být povolena ochrana před ztrátou fáze na vstupu.

Měniče typu G s výkonem 18,5Kw a více mají ochranu fáze na vstupu. Měniče typu P s výkonem 18,5kW a menším nemají tuto ochranu nezávisle na nastavení P9-12 na 0 nebo 1.

P9-13	Ochrana proti ztrátě fáze na výstupu	Tovární nastavení	1
	Rozsah nastavení	0: nepovoleno1: povoleno

Volba ochrany proti ztrátě fáze na výstupu.

P9-14	První chyba	0~99
P9-15	Druhá chyba
P9-16	Druhá chyba (poslední)

Uložení posledních tří chyb měniče. 0 neznamená chybu. Informace týkající se možných příčin a řešení pro jednotlivé chybové kódy naleznete v kapitole 8.

P9-17	Frekvence při druhé chybě	Frekvence poslední chyby
P9-18	Proud při druhé chybě	Proud poslední chyby
P9-19	Napětí na propojovací liště při druhé chybě	Napětí na propojovací liště při poslední chybě
P9-20	Stav digitálních vstupů při druhé chybě	Stav digitálních vstupu při poslední chybě. Pořadí je následující: |cc|c|c|c|c|c|c BIT9 & BIT8 & BIT7 & BIT6 & BIT5 & BIT4 & BIT3 & BIT2 & BIT1 & BIT0 \ DI0 & DI9 & DI8 & DI7 & DI6 & DI5 & DI4 & DI3 & DI2 & DI1 Když jsou vstupní svorky odpovídajících dvou N nastaveny na 1, OFF nebo 0, stav všech DI je převeden na desetinné zobrazení.
P9-21	Stav digitálních výstupů při druhé chybě	Stav svorek digitálních výstupů při poslední chybě. Pořadí je následující: |c|c|c|c|c|c|c|c|c|c|c|c BIT4 & BIT3 & BIT2 & BIT1 & BIT0 \ DO2 & DO1 & REL2 & REL1 & FMP Když jsou vstupní svorky odpovídajících dvou N nastaveny na 1, OFF nebo 0, stav všech DI je převeden na desetinné zobrazení.
P9-22	Stav měniče při druhé chybě	Vyhrazeno
P9-23	Doba napájení měniče při druhé chybě	Doba napájení měniče při poslední chybě
P9-24	Provozní doba měniče při druhé chybě	Provozní doba měniče při poslední chybě
P9-27	Frekvence druhé chyby	Tak jako P9-17~P9-24
P9-28	Proud druhé chyby
P9-29	Napětí propojovací lišty při druhé chybě
P9-30	Stav vstupů při druhé chybě
P9-31	Stav výstupů při druhé chybě
P9-32	Stav měniče při druhé chybě
P9-33	Doba napájení při druhé chybě
P9-34	Provozní doba při druhé chybě
P9-37	Stav měniče při první chybě	Tak jako P9-17~P9-24
P9-38	Doba napájení při první chybě
P9-39	Provozní doba při první chybě
P9-40	Frekvence první chyby
P9-41	Proud první chyby
P9-42	Napětí propojovací lišty při první chybě

Technické parametry vysokoučinného měniče frekvence

P9-43	Stav výstupů při první chybě
P9-44	Stav výstupů při první chybě

P9-47	Opravná opatření pro chybu 1		Továrnínastavení	00000
	Rozsah nastavení	Čislice jednotek	Přetížení motoru (Err11)
		0	Zastavení volnoběhem
		1	Zastavení v režimu stop
		2	Pokračování v provozu
		Desitky	Ztráta vstupní fáze (Err12) (stejná jednotka)
		Stovky	Ztráta výstupní fáze (Err13) (stejná jednotka)
		Tisíce	Externí chyba (Err15) (stejná jednotka)
		Deseti tisíce	Chyba komunikace (Err16) (stejná jednotka)
P9-48	Opravná opatření pro chybu 2		Továrnínastavení	00000
	Rozsah nastavení	Čislice jednotek	Chyba enkodéru (Err20)
		0	Zastavení volnoběhem
		1	Přepnutí na U/f, přechod režimu stop
		2	Přepnutí na U/f, pokračování v provozu
		Desitky	Chyba čtečky kódů (Err21)
		0	Zastavení volnoběhem
		1	Zastavení, přechod do režimu stop
		Stovky	Vyhrazeno
		Tisíce	Přehřátí motoru (Err 25) (tak jako P9-47 )
		Deseti tisíce	Překročení provozní doby (Err26) (tak jako P9-47 )
P9-49	Opravná opatření pro chybu 3		Továrnínastavení	00000
	Rozsah nastavení	Čislice jednotek	Chyba definována uživatelem (Err27) (tak jako P9-47 )
		Desitky	Chyba definována uživatelem 2 (Err28) (tak jako P9-47 )
		Stovky	Překročení celkové provozní doby (Err29) (tak jako P9-47 )
		Tisíce	Nulová zátěž (Err30)
		0	Zastavení volnoběhem
		1	Zastavení, přechod do režimu stop
		2	Pokračování v chodu na 7 % hodnoty jmenovité frekvence motoru a návrat na nastavenou frekvenci, když motor obnoví zatížení.
		Deseti tisíce	Ztráta zpětné vazby PID (Err31) (tak jako P9-47 )
P9-50	Opravná opatření pro chybu 4		Továrnínastavení	00000
	Rozsah nastavení	Čislice jednotek	Nadměrná odchylka rychlosti (Err42) (s bity P9-47)
		Desitky	Nadměrná rychlost motoru (Err43) (s bity P9-47)
		Stovky	Chyba počáteční pozice (Err51) (s bity P9-47)
		Tisíce	Chyba počáteční pozice (Err52) (s bity P9-47)
		Deseti tisíce	Vyhrazeno

Při volbě „libovolného zastavení“ měnič zobrazí Err** a přímo dolů.
V prípadě volby „stop v režimu zastavení“ měnič zobrazí A**. Stiskněte „stop“, po vypnutí se zobrazí Err**,
Při volbě „pokračuj“: měnič pokračuje v chodu a zobrazí A**, provozní frekvence nastavena pomocí P9-54.

P9-54	Pokračování zvolené frekvence, když se vyskytne chyba		Tovární nastavení	0
	Rozsah nastavení	0	0: Chod s aktuální provozní frekvenci
		1	1: Chod s nastavenou frekvenci
		2	2: Chod s horní mezní frekvenci
		3	3: Chod se spodní mezní frekvenci
		4	4: Chod s alternativní abnormální frekvenci
P9-55	Chyba		Tovární nastavení	100.0%

Technické parametry vysokoúčinného měniče frekvence

Rozsah nastavení

60.0%~100.0%

Když měnič běži s chybou a provoz s chybou pokračuje, měnič zobrazí A** a běži s frekvencí specifikovanou v P9-54.

V případě volby chodu s alternativní abnormální frekvenci, hodnota nastavena v parametru P9-55 představuje procento maximální frekvence.

P9-56	Typ snímače teploty motoru		Továrnínastavení	0
	Rozsahnastavení	0	Bez snímače teploty
		1	PT100
		2	PT1000
P9-57	Práh ochrany motoru protipřehřátí		Továrnínastavení	110°C
	Rozsah nastavení		0°C~200°C
F9-58	Varovný práh přehřátí motoru		Továrnínastavení	90°C
	Rozsah nastavení		0°C~200°C

Snímač signalizující teplotu motoru musí být připojen k volitelné rozšiřující kartě multifunkčních vstupů a výstupů. Vstup AI3 analogové rozšiřující karty lze použít jako vstup snímače teploty motoru, signál snímače teploty motoru a také jako svorku AI3 PGND.

Analogový vstup VFD AI3 pro PT100 a PT1000 podporuje dva typy snímačů teploty motoru, także snímač musí být nastaven na správný typ. Hodnoty teploty motoru jsou zobrazovány na U0-34.

Když teplota motoru překročí práh ochrany motoru proti přehřátí P9-57, měniče vydá nouzový alarm, aktivuje ochranu proti poškození a postupuje v souladu se zvoleným režimem.

Když teplota motoru překročí prahovou hodnotu P9-58 následuje výstraha o přehřátí motoru – multifunkční digitální výstup DO měniče vygeneruje signál „ON“.

P9-59	Volba způsobu fungování v případě dočasného výpadku napájení		Továrnínastavcní	0
	Rozsah nastavení	0	Neaktivní
		1	Brzdění
		2	Volnoběh do zastavení
P9-60	Bod přepínání frekvence brzdění při náhlé ztrátě napájení		Továrnínastavcní	0.0%
	Rozsah nastavcní	0.0% ~ 100.0%
P9-61	Doba reakce v případě ztráty napájení		Továrnínastavcní	0.50s
	Rozsah nastavení	0.00s ~ 100.00s
P9-62	Hlodnota změny napětí pro reakcí po ztrátě napětí		Továrnínastavcní	80.0%
	Rozsah nastavení	60.0%~100.0% (standardní napětí sbčrnice)

Tato funkce znamená, že v případě dočasné poruchy napájení nebo náhlého poklcsu napájení, měnič snižováním rychlosti na výstupu sníží kompenzaci energie zátěže (napětí stejnosměrné sběrnice DC měniče), aby se zachoval pohon.

Pokud P9-59 = 1 a dojde k náhlé poruše napájení nebo náhlému poklesu napětí, měnič zpomalí. Po navrácení napětí propojovací liště, měnič zrychlí na nastavenou normální provozní frekvenci. Obnova napětí sběrnice na normální stav je založena na normálním napětí sběrnice P9-61 a trvá to déle než nastavená doba.

Pokud P9-59 = 2 a dojde k náhlé poruše napájení nebo náhlému poklesu napětí, měnič zpomaluje až do zastavení.

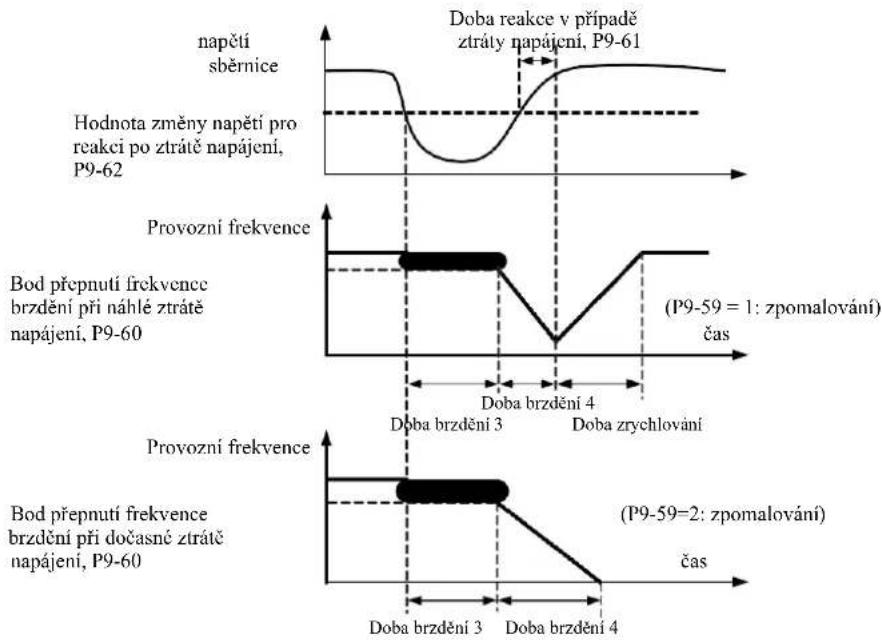

Obrázek 6-24 Schéma fungování při náhlé poruše napájení

P9-63	Ochrana po poklesu zatížení na nulu		Továrnínastavení	0
	Rozsah nastavení	0	Neaktivní
		1	aktivní
P9-64	Úroveň detekce poklesu zatížení na nulu		Továrnínastavení	10.0%
	Rozsah nastavení	0.0%~100.0% (jmenovitý proud motoru)
P9-65	Doba detekce poklesu zatížení na nulu		Továrnínastavení	1.0s
	Rozsah nastavení	0.0s~60.0s

V případě, že je povolena funkce ochrany proti ztrátě zátěže (chodu naprázdno), když je výstupní proud měniče menší než úroveň detekce P9-64 a doba jeho trvání je delší než doba detekce ztráty zátěže P9-65, pak se výstupní frekvence automaticky sníží na 7% jmenovité frekvence. Když je ochrana proti chodu naprázdno aktivní a pokud zátěž bude obnovena, měnič se automaticky vrátí do provozu s nastavenou frekvencí.

P9-67	Práh detekce nadměrné rychlosti		Tovární nastavení	15.0%
	Rozsah nastavení	0.0% to 50.0% (maximální frekvence)
P9-68	Doba detekce nadměrné rychlosti		Tovární nastavení	2.0s
	Rozsah nastavení	0.0s~60.0s

Takto funkce je účinná pouze tehdy, když měnič pracuje s vektorovým řízením rychlosti.

Když měnič zjistí, že skutečná rychlost motoru překročila nastavenou frekvenci, došlo k překročení hodnoty detekce překročení rychlosti P9-67 a doba trvání je delší než doba detekce překročení rychlosti P9-68, měnič vygeneruje chybový alarm Err43, v závislosti na poruše a režimu ochrany.

P9-69	Práh detekce nadměrné odchylky rychlosti		Tovární nastavení	20.0%
	Rozsah	0.0% do 50.0% (maximální frckvence)

Technické parametry vysokoučinného měniče frekvence

	nastavení
P9-70	Doba detekce nadměrné odchylky rychlosti		Tovární nastavení	2.0s
	Rozsah nastavení	0.0s~60.0s

Tato funkce je účinná pouze tehdy, když měnič pracuje s vektorovým řízením rychlosti.

Když měnič zjistí skutečnou rychlost motoru a nastavenou odchylku frekvence, tato odchylka je větší než hodnota její detekce P9-69 a doba trvání je delší než doba detekce této odchylky P9-70, měnič vygeneruje chybový alarm Err42 a postupuje v souladu s režimem ochrany proti provozním chybám.

Pokud doba detekce odchylky rychlosti se rovná 0,0 s, detekce chyby odchylky rychlosti není aktivní.

Skupina PA. Funkce PID regulace

Regulace PID je obvyklou metodou řízení procesu, která je založena na řízení rozdílu velikosti mezi signálem zpětné vazby a cílovým signálem. Jedná se o proporcionální, integrální, diferenciální postup prostřednictvím regulace výstupní frekvence tak, aby se vytvořil obvod s uzavřenou smyčkou.

Je vhodný pro rízení průtoku, regulaci tlaku a teploty a rízení procesu. Blokové schéma procesu PID regulace je znázorněno na obrázku 6-25.

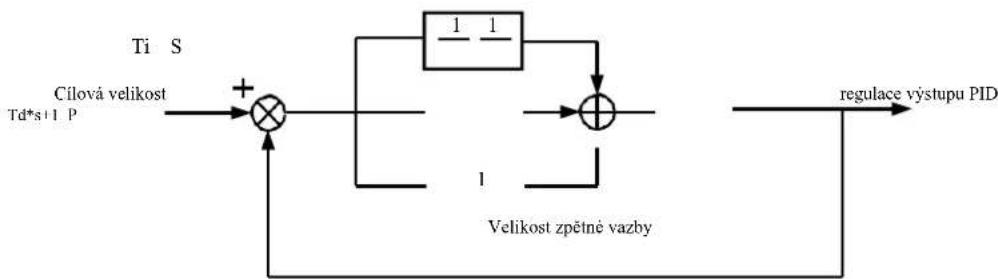

Obrázek 6-25 Základní blokové schéma procesu PID regulace

PA-00	Výběr zdroje přednastavené hodnoty regulátoru PID		Tovární nastavení	0
	Rozsah nastavení	0	Nastavení PA-01
		1	AI1
		2	AI2
		3	AI3
		4	Impuls (DI5)
		5	Nastavení komunikace
		6	Vicestupňové zadávání
PA-01	Přednastavené hodnoty PID		Tovární nastavení	50.0%
	Rozsah nastavení		0.0%~100.0%

Tento parametr slouži pro výběr cílové PID regulace pro daný kanál.

Nastavení cílové velikosti PID regulace je relativní hodnotou, rozsah nastavení: 0,0% až 100,0%. Stejná veličina je relativní veličinou zpětné vazby PID.

PA-02	Zdroj signálu zpčtné vazby PID		Továrnínastavení	0
	Rozsahnastavení	0	AI1
		1	AI2
		2	AI3
		3	AI1-AI2
		4	Nastavení komunikace (DI5)
		5	Nastavení komunikace
		6	AI1+AI2
		7	MAX (|AI1|,|AI2|)
		8	MIN (|AI1|,|AI2|)

Tento parametr je používán k výběru cesty signálu zpětné vazby PID.

Technické parametry vysokoúčinného měniče frekvence

Velikost zpětné vazby PID pro relativní hodnotu je nastavována v rozsahu od 0,0% až 100,0%.

PA-03	Směr chodu PID		Továrnínastavení	0
	Rozsahnastavení	0	kladný
		1	záporný

0: Když je signál zpětné vazby PID nižší než prednastavená hodnota, výstupní frekvence měniče roste.

1: Když je signál zpětné vazby PID nižní než prednastavená hodnota, výstupní frekvence měniče se snižuje.

Například řízení napětím vinutí vyžaduje funkci PID regulace s výstupem 0 a řízení napětí odvíjení vyžaduje funkci PID regulace s výstupem 1.

PA-04	Rozsah zpětné vazby PID	Továrnínastavení	1000
	Rozsah nastavení	0~65535

Uvedený rozsah zpětné vazby PID to jsou bezrozměrné jednotky pro displej U0-15 a displej zpětné vazby PID U0-16.

Přednastavená relativní hodnota zpětné vazby PID 100,0% odpovídá přednastavenému rozsahu zpětné vazby PA-04. Například pokud PA-40 je nastaven na 2000, pak když nastavení PID je 100,0%, PID uvedený na displej U0-15 činí 2000.

PA-05	Přírůstekproporcionálnísložky Kp1	Továrnínastavení	20.0
	Rozsah nastavení	0.0~100.0
PA-06	Doba integrace Til	Továrnínastavení	2.00s
	Rozsah nastavení	0.01s~10.00s
PA-07	Doba derivace Tdl1	Továrnínastavení	0.000s
	Rozsah nastavení	0.00~10.000

Přírůstek proporcionální složky Kp1.

Reguluje intenzitu celé PID regulace. Čím větší Kp1, tím větší intenzita. 100,0. Tento parametr uvádí, že když odechylka hodnoty zpětné vazby PID a přednastavená velikost činí 100,0%, amplituda regulátoru PID regulace příkazu výstupní frekvence je maximální frekvenci.

Doba integrace Til určuje intenzitu integrace PID regulátoru. Čím kratší doba integrace, tím silnější regulace a tím rychleji je korigování konstantní hodnota odchylky.

Doba derivace Td 1 PID regulátoru určuje rychlost změny intenzity regulace odchylky. Čím delší doba derivace, tím větší intenzita regulace. Derivační časová konstanta se vztahuje k velikosti změny, když je zpětná vazba v tomto čase 100,0%, aby se upravila velikost diferenciální regulace pro získání maximální frekvence.

PA-08	Mezní frekvence pro zpčtný chod PID	Tovární nastavení	2.00Hz
	Rozsah nastavení	0.00 ~ maximální frekvence

V některých případech pouze když výstupní frekvence PID je záporná (tzn. pohon vzad), PID může ovládat danou veličinu a zpětnou vazbu [...], avšak vysokofrekvenční inverze není v některých případech povolena. PA-08 slouží k určení omezení frekvenční inverze.

PA-09	Limit odchylky PID	Továrnínastavení	0.01%
	Rozsah nastavení	0.0%~100.0%

Když jsou odchylka PID a hodnota zpětné vazby menší než PA-09, PID zastaví regulaci. Takže když vezmeme v úvahu čas a odchylku výstupní frekvence zpětné vazby, při menší stabilitě a variabilitě, řízení v uzavřené smyčce může být v některých připadech velmi účinné.

PA-10	Limit derivace PID	Továrnínastavení	0.10%
	Rozsah nastavení	0.00%~100.00%

PID regulátor. Derivační efekt je citlivější a může způsobit oscilaci obvodu, proto je obecně funkce PID derivace omezena na relativně malou oblast. PA-10 slouží k nastavení rozsahu derivace PID.

PA-11	Změna času PID	Továrnínastavení	0.00s
	Rozsah nastavení	0.00s~650.00s

Změna času PID znamená, že hodnota nastavení PID se mění od 0,0% požadovaného času do 100,0%.

Technické parametry vysokoučinného měniče frekvence

V případě změny nastavení PID, se bude hodnota nastavení PID měnit lineárně s časem v souladu s danou změnou, čímž se sníží nepříznivý vliv této změny na systém.

PA-12	Doba filtrování zpětné vazby PID	Tovární nastavení	0.00s
	Rozsah nastavení	0.00s~60.00s
PA-13	Doba výstupního filtrování PID	Tovární nastavení	0.00s
	Rozsah nastavení	0.00s~60.00s

PA-12: filtrování zpětné vazby PID. Filtr pomáhá snížit vliv rušení na velikost zpětné vazby, což ovlivnuje výkon odezvy obvodu s uzavřenou smyčkou.

PA-13: filtrování výstupní frekvence PID. Filtr sníží výstupní frekvenci mutace, což také ovlivňuje výkon odezvy obvodu s uzavřenou smyčkou.

PA-15	Koeficient zesíleníproporcionální složky Kp2		Továrnínastavení	20.0
	Rozsah nastavení		0.0~100.0
PA-16	Doba integrace Ti 2		Továrnínastavcní	2.00s
	Rozsah nastavení		0.01s~10.00s
PA-17	Doba derivace Td 2		Továrnínastavení	0.000s
	Rozsah nastavení		0.00~10.000
PA-18	Podmínky přepínáníparametrů PI		Továrnínastavcní	0
	Rozsahnastavení	0	0: bez přepínání
		1	1: pomocí přepínače svorek DI
		2	2: automatické přepínání na základě odchylky
PA-19	Přepínání PID		Továrnínastavení	20.0%
	Rozsah nastavení		0.0%~PA-20
PA-20	Přepínání PID		Továrnínastavcní	80.0%
	Rozsah nastavení		PA-19~100.0%

Při výběru přepínání multifunkční svorky DI, nastavte funkci multifunkční svorky na 43 (svorka k přepínání parametru PID). Vyberte sadu parametrů 1 (PA-05 \~ PA-07), pokud je svorka neaktivní. Když je svorka aktivní, vyberte sadu parametrů 2 (PA-15 \~ PA-17).

Když je automatické přepínání mezi referenční hodnotou a odchylkou zpčtné vazby zvoleno jako menší než absolutní hodnota odchylky PID 1 PA-19, parametr PID je nastavován na 1. Chcete-li nastavit odchylku mezi referenční odchylkou a zpětnou vazbou PID na větší ne je absolutní hodnota PA-20, vyberte skupinu parametrů 2 pro parametr PID. Na základě odchylky mezi referenční hodnotou a zpětnou vazbou během přepínání mezi odchylkou 1 a odchylkou 2, jsou parametry PID lineární interpolaci dvou sad parametrů PID, jak je znázorněno na obrázku 6-26.

Obrázek 6-26 Přepinání parametrů PID

PA-21

Počáteční hodnota PID

Továrnínastavení

0.0%

Technické parametry vysokoúčinného měniče frekvence

	Rozsah nastavení	0.0%~100.0%
PA-22	Doba přidržení počáteční hodnoty PID	Továrnínastavení	0.00s
	Rozsah nastavení	0.00s~650.00s

Při spouštění měniče je výstup PID nastaven na počáteční hodnotu PA-21. Počáteční hodnota PA-22 pokračuje po době její přidržení, začíná se regulace smyčky PID.

Obrázek 6-27 znázorňuje schéma spojené s počáteční hodnotou funkce PID.

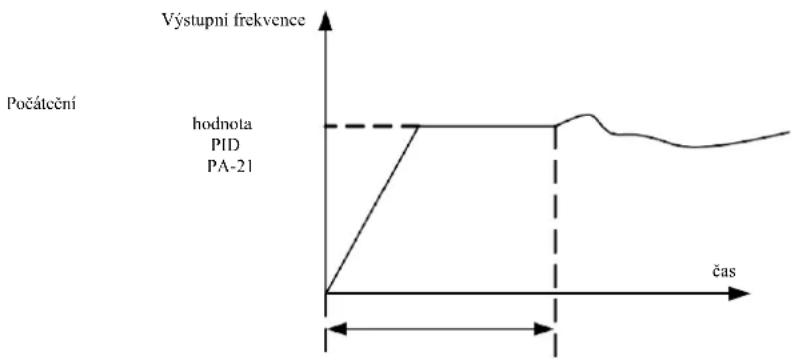

Doba přidržení počáteční hodnoty PID PA-22
Obrázek 6-27 Schéma přidržení počáteční hodnoty PID

Tato funkce slouží k omezení rozdílu pulzování mezi dvěma výstupy PID (2 ms / pulzování), aby se změna rychle utlumila a provoz měniče se stabilizoval.

PA-23	Max. odchylka mezi dvěma výstupy PID během chodu vpřed	Tovární nastavení	1.00%
	Rozsah nastavení	0.00%~100.00%
PA-24	Max. odchylka mezi dvěma výstupy PID během chodu vzad	Tovární nastavení	1.00%
	Rozsah nastavení	0.00%~100.00%

PA-23 a PA-24 jsou spojeny s maximální odchylkou a absolutní hodnotou (v tomto pořadí), v případě chodu výstupu vpřed i vzad.

PA-25	Vlastnosti integračního článku PID		Tovární nastavení	00
	Rozsah nastavení	Číslice jednotek	Samostatná integrace
		0	Neaktivní
		1	Aktivní
		Desítky	Zastavení integrace po dosažení nastavení hodnoty na výstupu
		0	Pokračování v práci s integrací
		1	Přidržení integrace

Bodová separace:

V případě nastavení aktivní samostatné integrace, když je aktivní pauza DI multifunkčního digitálního výstupu integrace (funkce 22), fungují pouze proporcionální a derivační operace PID.

Pokud je zvolena neaktivní samostatná integrace, bez ohledu na to, zda je aktivní multifunkční digitální svorka, samostatná integrace není aktivní. Když výstupní signál PID dosáhne své maximální nebo minimální hodnoty, je možno integraci zastavit. Pokud se rozhodnete integraci zastavit, v ten okamžik se zastaví výpočet integrace PID, což může pomoci snižit přizpůsobení PID.

PA-26	Hodnota detekce ztráty zpětné vazby PID	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%: bez analýzy ztráty vazby
PA-27	Doba detekce ztráty zpětné	Tovární	1.0s

Technické parametry vysokoučinného měniče frekvence

	vazby PID	nastavení
	Rozsah nastavení	0.0s~20.0s

Tyto funkční kódy slouží ke stanovení, zda došlo ke ztrátě zpětné vazby PID.

Když zpětná vazba PID je menší než hodnota detekce ztráty zpětné vazby PA-26 a trvá to déle než doba detekce ztráty zpětné vazby PID PA-27, měnič bude signalizovat chybu Err31 a poté bude následovat proces řešení problému v souladu se zvoleným režinem.

PA-28	Fungování PID po zastavení		Továrnínastavení	0
	Rozsahnastavení	0	0: vypnutí PID po zastavení;
		1	1: fungování PID po zastavení

Volba stavu PID při dalším zastavení, tzn. zda PID má pokračovat v operaci. Ve většině případů po zastavení práce by PID měl přestat fungovat.

Skupina PB: Oscilační frekvence, délka a sčítání

Funkee traverzu měniče se použivá v textilním průmyslu, bavlnářství a všude tam, kde je potřeba provádění traverzu a navíjení. Funkce „Wobble“ (oscilačně-rotační pohyb) znamená, že výstupní frekvence měniče je nastavena tak, že na časové ose docházi ke kolísání prostřední frekvence nahoru a dolů.

Jak je znázorněno na obrázku 6-28 (amplituda kolísání dle nastavení PB-00 a PB-01), když PB-01 je nastaven na 0, funkce „Wobble“ není aktivní.

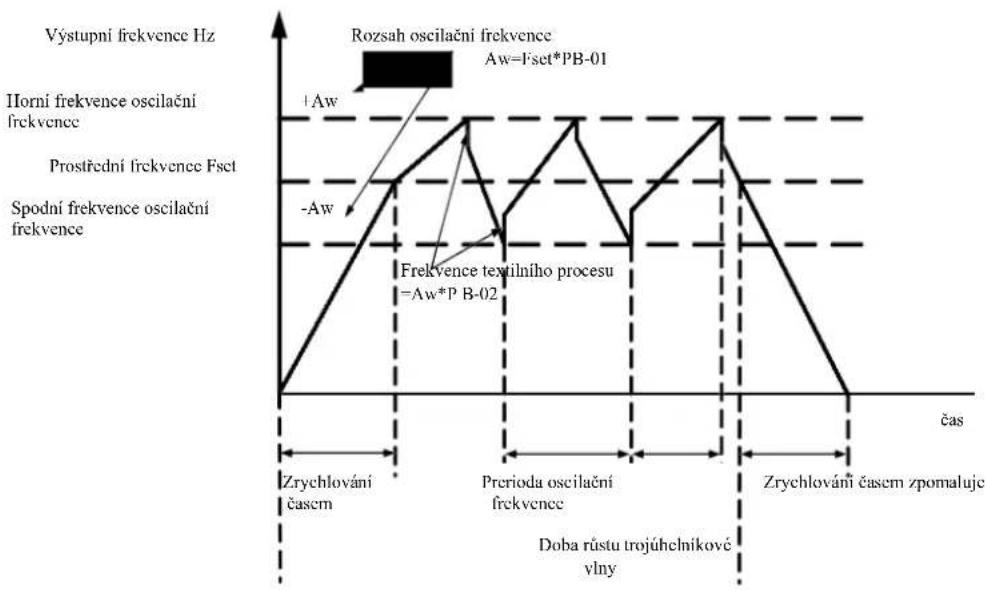

Příkaz k práci

Obrázek 6-28 Pracovní schéma kolísání frekvence

PB-00	Režim oscilační frekvence		Továrnínastavení	0
	Rozsahnastavení	0	0: spojena s prostřední frekyenci
		1	1: spojena s maximální frekvenci

Tento parametr je stanoven s ohledem na velikost oscilace.

0: s ohledem na prostřední frekvenci (zdroj frekvence P0-07), obvod se změnou oscilace. Oscilace se změnou prostřední frekvence (přednastavené frekvence).

1: s ohledem na maximální frekvenci (P0-10), obvod se stálou oscilací.

PB-01	Amplituda oscilační frekvence	Tovární nastavcní	0.0%
	Rozsah nastavení	0.0%~100.0%

Technické parametry vysokoúčinného měniče frekvence

PB-02	Frekvenční skok oscilace	Tovární nastavení	0.0%
	Rozsah nastavení	0.0%~50.0%

Stanovení hodnoty oscilace a frekvenčního skoku pro tento parametr.

Při nastavování oscilace vzhledem k prostřední frekvenci (PB-00 = 0), oscilace AW = zdroj frekvence P0-07 x amplituda oscilace PB-01.

Při nastavování oscilace vzhledem k maximální frekvenci (PB-00 = 1), maximální oscilace AW = P0-10 x amplituda oscilace.

Amplituda frekvenčních skoků v traverzu. Skoková frekvence zůstává v procentním poměru k oscilaci frekvence, a to: skoková frekvence = oscilace AW x amplituda skokové frekvence PB-02. Pokud je amplituda oscilace spojena s prostřední frekvenci (PB-00 = 0), skoková frekvence je proměnnou hodnotou. Pokud je spojena s maximální frekvenci (PB-00 = 1) je skoková frekvence konstantní hodnotou.

Oscilační provozní frekvence, maximální frekvence a minimální frekvence jsou propojeny.

PB-03	Cyklus oscilační frekvence	Tovární nastavení	10.0s
	Rozsah nastavení	0.0s~3000.0s

PB-04	Koeficient času nárůstu trojúhelníkové vlny	Tovární nastavení	50.0%
	Rozsah nastavení	0.0%~100.0%

Cyklus oscilační frekvence: hodnota času celého oscilačního cyklu.

Koeficient času nárůstu trojühelníkové vlny PB-04: trojühelníková vlna roste procentuálně v poměru k času cyklu oscilace PB-03. Čas nárůstu trojühelníkové vlny = cyklus oscilační frekvence PB-03 x koeficient času nárůstu trojühelníkové vlny PB-04, v sekundách. Čas klesání trojühelníkové vlny = cyklus oscilační frekvence PB-03 x (koeficient času nárůstu trojühelníkové vlny 1 PB-04), v sekundách.

PB-05	Nastavení délky	Továrnínastavení	1000m
	Rozsah nastavení	0m~65535m
PB-06	Aktuální délka	Továrnínastavení	0m
	Rozsah nastavení	0m~65535m
PB-07	Počet impulsů na metr	Továrnínastavení	100.0
	Rozsah nastavení	0.1~6553.5

Výše uvedené funkční kódy slouží k nastavené konstantní délky.

Pomocí multifunkční digitální svorky jsou shromažd'ovány informace o délce, probíhá zjištění počtu pulzních svorek a počtu impulsů na metr fáze PB-07 a výpočet skutečné délky PB-06.

Když je skutečná délka větší než nastavená délka PB-05, multifunkční digitální výstup DO vydá signál ON „Dosažení délky“.

Během procesu nastavení konstantní délky je nulování délky prováděno pomocí multifunkční svorky DI (výběr funkce DI28). Viz P4-00 \~ P4-09.

Pro konkrétni použití je třeba nastavit funkci příslušné vstupní svorky „vstup čitače délky“ (funkce 27), v případě vyšší frekvence impulsů je třeba použit port DI5.

PB-08	Nastaveni hodnoty čítače	Továrnínastavení	1000
	Rozsah nastavení	1~65535
PB-09	Přednastavená hodnota čítače	Továrnínastavení	1000
	Rozsah nastavení	1~65535

Multifunkční svorka digitálního vstupu shromažďuje požadovanou hodnotu sčítání. Aplikace musí nastavit odpovídající funkci vstupní svorky na „vstup čítače“ (funkce 25). V případě vyšších frekvencí impulsů je třeba použit port DI5.

Když sčítaná hodnota dosáhne přednastavené hodnoty čítače PB-08, multifunkční digitalní výstup DO „dosáhne přednastaveného stavu“ a vyšle signál ON, poté přestane sčítat.

Když sčítaná hodnota dosáhne přednastavené hodnoty čítače PB-09, multifunkční digitální výstup DO vyšle signál „ON“ „dosažení přednastavené hodnoty sčítani“. Sčítání bude pokračovat až do zastavení čítače.

Přednastavená hodnota čítače PB-09 nesmí být vyšší než prednastavená hodnota čítače PB-08.

Technické parametry vysokoučinného měniče frekvence

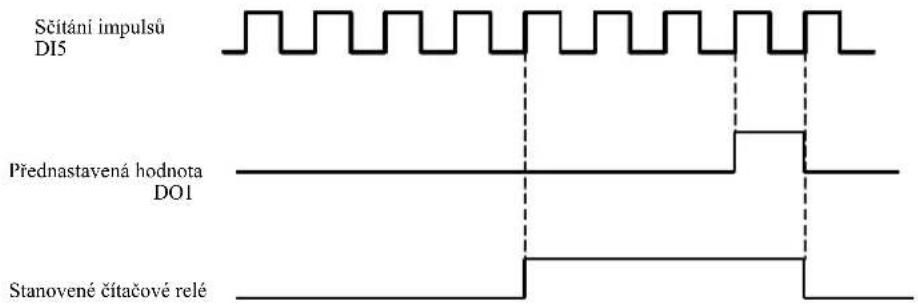

Sčitání impulsů DI5 Přednastavená hodnota DO1 Stanovené čítačové relé

Obrázek 6-29 Nastavení hodnoty čítače a prednastavené hodnoty

Skupina PC – Vícestavové příkazy a funkce PLC

Vícestavový příkaz VFD je běžnější než obvyklá vícerychlostní funkce. Kromě vícerychlostních funkcí může být také použit jako izolovaný zdroj napčtí U/f a zdroj daného procesu PID.

Jednoduchá funkce PLC se liší od uživatelsky programovatelných funkcí VFD. Jednoduchý ovladač PLC lze spustit pouze jako jednoduchou kombinaci víckrokových pracovních instrukci. Rozsáhlejší a užitečnější uživatelsky programovatelné funkce naleznete v pokynech skupiny A7.

PC-00	Vicestavový příkaz 0	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-01	Vicestavový příkaz 1	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-02	Vicestavový příkaz 2	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-03	Vicestavový příkaz 3	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-04	Vicestavový příkaz 4	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-05	Vicestavový příkaz 5	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-06	Vicestavový příkaz 6	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-07	Vicestavový příkaz 7	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-08	Vicestavový příkaz 8	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-09	Vicestavový příkaz 9	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-10	Vicestavový příkaz 10	Tovární nastavení	0.0Hz
	Rozsah nastavení	-100.0%~100.0%
PC-11	Vicestavový příkaz 11	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-12	Vicestavový příkaz 12	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-13	Vicestavový příkaz 13	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-14	Vicestavový příkaz 14	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
PC-15	Vicestavový příkaz 15	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%

Vícekrokové instrukce lze používat ve třech případech: jako zdroj frekvence, jako samostatný zdroj napětí U/f a jako zdroj nastavení procesu PID.

Při těchto třech použitích má vícekroková bezrozměrná relativní hodnota příkazu rozsah od -100,0% do 100,0%.

Když zdroj frekvence je procentem maximální relativní frekvence, použije se U/f jako nezávislý zdroj napětí v poměru k procentu jmenovitého napětí motoru a PID je ze začátku uváděno jako relativní hodnota.

Technické parametry vysokoučinného měniče frekvence

Vícekrokové instrukce jsou vyžadovány v závislosti na stavu multifunkčního digitálního DI a možnosti přepínání, viz specifické instrukce pro skupinu P4.

PC-16	Provozní režimjednoduchého PLC		Továrnínastavení	0
	Rozsahnastavení	0	Zastavení po provedení 1 cyklu
		1	Udržování hodnoty po provedení jednoho cyklu
		2	Opakování po provedení úplného cyklu

Jednoduchý PLC má dvě funkee: jako zdroj frekvence nebo jako samostatný zdroj napětí U/f.

Obrázek 6-30 je zjednodušeným schématickým diagramem ovladače PLC jako zdroje frekvence. Když jednoduchý ovladač PLC funguje jako zdroj frekvence, PC-00 \~ PC-15 určuje kladný a záporný směr, záporný, pokud to znamená spuštění pohonu v opačném směru.

Směr chodu PC-19 PC-21 PC-00 PC-02 PC-14 PC -15 čas FC-01 PC-18 PC-20 PC-23 Výstup DO nebo RELAY

Impuls 250 ms
Rys. 6-30 Schéma jednoduchého ovladače PLC

Jako zdroj frekvence funduje PLC třemi způsoby, jako zdroj napětí U/f tyto tří způsoby nemá rozdělené:

0: zastavení na konci jednoho běhu; na konci jednoho cyklu se pohon zastaví automaticky a je vydán příkaz k opětovnému spuštění.

1: na konci cyklu, hodnota koncového pohonu je udržována až do ukončení jednoho cyklu, poté dojde k automatickému zachování frekvence a směru provozu posledního segmentu.
2: Po dokončení cyklu pohonu, další cyklus se spustí automaticky, dokud nebude vydán příkaz zastavení.

PC-17	Výběr paměti po ztrátě napájení jednoduchého PLC		Tovární nastavení	00
	Rozsah nastavení	Císlice jednotek	Zachování stavu po ztrátě napájení
		0	Bez paměti stavu po ztrátě napájení
		1	Paměť po ztrátě napájení
		Desítky	Zachování stavu po příkazu STOP
		0	Bez paměti po příkazu STOP
		1	Paměť po zastavení

Zachování stavu po ztrátě napájení PLC se týká hodnoty před ztrátou napájení a provozní frekvence ovladače PLC. Po zapnutí napájení pamět bude pokračovat. Pokud by vybrán příkaz bez paměti, opětovné zapnutí napájení restartuje PLC.

Pamět PLC a provozni frekvence PLC po zastavení pohonu se uloži před fází vypnutí, další fáze bude pokračovat v paměti po spuštění. Pokud byl vybrán příkaz bez paměti, opětovné zapnutí restartuje PLC.

PC-18	Provozní doba jednoduchého PLC, krok 0	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)

Technické parametry vysokoučinného měniče frekvence

PC-19	Doba zpomaleni jednoduchého PLC, krok 0	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-20	Provozní doba jednoduchého PLC, krok 1	Tovární nastavení 0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-21	Doba zpomaleni jednoduchého PLC, krok 1	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-22	Provozní doba jednoduchého PLC, krok 2	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-23	Doba zpomaleni jednoduchého PLC, krok 2	Tovární nastavení	0
	Rozsah nastavení 0~3
PC-24	Provozní doba jednoduchého PLC, krok 3	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-25	Doba zpomaleni jednoduchého PLC, krok 3	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-26	Provozní doba jednoduchého PLC, krok 4	Tovární nastavení 0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-27	Doba zpomaleni jednoduchého PLC, krok 4	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-28	Provozní doba jednoduchého PLC, krok 5	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-29	Doba zpomaleni jednoduchého PLC, krok 5	Tovární nastavení	0
	Rozsah nastavení 0~3
PC-30	Provozní doba jednoduchého PLC, krok 6	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-31	Doba zpomaleni jednoduchého PLC, krok 6	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-32	Provozní doba jednoduchého PLC, krok 7	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-33	Doba zpomaleni jednoduchého PLC, krok 7	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-34	Provozní doba jednoduchého PLC, krok 8	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-35	Doba zpomaleni jednoduchého PLC, krok 8	Tovární nastavení	0
	Rozsah nastavení 0~3
PC-36	Provozní doba jednoduchého PLC, krok 9	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-37	Doba zpomaleni jednoduchého PLC, krok 9	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-38	Provozní doba jednoduchého PLC, krok 10	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-39	Doba zpomaleni jednoduchého PLC, krok 10	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-40	Provozní doba jednoduchého PLC, krok 11	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-41	Doba zpomaleni jednoduchého PLC, krok 11	Tovární nastavení	0
	Rozsah nastavení 0~3
PC-42	Provozní doba jednoduchého PLC, krok 12	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-43	Doba zpomaleni jednoduchého PLC, krok 12	Tovární nastavení	0
	Rozsah nastavení	0~3
PC-44	Provozní doba jednoduchého PLC, krok 13	Tovární nastavení	0.0s (h)
	Rozsah nastavení	0.0s (h) ~6553.5s (h)
PC-45	Doba zpomaleni jednoduchého PLC, krok 13	Tovární nastavení	0

Technické parametry vysokoúčinného měniče frekvence

	Rozsah nastavení		0~3
PC-46	Provozní doba jednoduchého PLC, krok 14		Tovární nastavení	0.0s (h)
	Rozsah nastavení		0.0s (h) ~6553.5s (h)
PC-47	Doba zpomalení jednoduchého PLC, krok 14		Tovární nastavení	0
	Rozsah nastavení		0~3
PC-48	Provozní doba jednoduchého PLC, krok 15		Tovární nastavení	0.0s (h)
	Rozsah nastavení		0.0s (h) ~6553.5s (h)
PC-49	Doba zpomalcní jednoduchého PLC, krok 15		Tovární nastavení	0
	Rozsah nastavení		0~3
PC-50	Jednotka provozní doby jednoduchého PLC		Tovární nastavení	0
	Rozsah nastavení	0	S (s)
		1	h (h)
PC-5	Vicckrokový příkaz 0 v daném režimu		Tovární nastavení	0
	Rozsah nastavení	0	Daný funkční kód FC-00
		1	AI1
		2	AI2
		3	AI3
		4	Impuls
		5	PID
		6	Při přednastavené frekvenci (P0-08) lze upravit UPTOWN

Tento parametr definuje příkaz multi-0 pro daný kanál.

Pro vícekrokovou 0 instrukci lze dodatečně vybrat PC-00 a existuje mnoho dalšich možnosti, které umožňuji snadný výběr mezi několika krátkými instrukcemi uvedenými v jiných přepínatelných režimech. Pokud je více zdrojů frekvence nebo instrukcí tak jednoduchých jako zdroje frekvence PLC, je možno mezi nimi snadno přepínat a realizovat tak zdroj frekvence.

Parametry skupinové komunikace PD.

Viz protokol VFD.

Skupina PE. Kódy funkcí

PE-00	Kód uživatelské funkce 0		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-01	Kód uživatelské funkce 1		Tovární nastavení	P0.02
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-02	Kód uživatelské funkce 2		Tovární nastavení	P0.03
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-03	Kód uživatelské funkce 3		Tovární nastavení	P0.07
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-04	Kód uživatelské funkce 4 Tovární nastavení			P0.08
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-05	Kód uživatelské funkce 5 Tovární nastavení			P0.17
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-06	Kód uživatelské funkce 6		Tovární nastavení	P0.18
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-07	Kód uživatelské funkce 7		Tovární nastavení	P3.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
	Kód uživatelské funkce 8		Tovární nastavení	P3.01

Technické parametry vysokoúčinného měniče frekvence

PE-08	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-09	Kód uživatelské funkce 9 Tovární nastavení			P4.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-10	Kód uživatelské funkce 10		Tovární nastavení	P4.01
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-11	Kód uživatelské funkce 11		Tovární nastavení	P4.02
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-12	Kód uživatelské funkce 12		Tovární nastavení	P5.04
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-13	Kód uživatelské funkce 13		Tovární nastavení	P5.07
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-14	Kód uživatelské funkce 14 Tovární nastavení			P6.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-15	Kód uživatelské funkce 15		Tovární nastavení	P6.10
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-16	Kód uživatelské funkce 16		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-17	Kód uživatelské funkce 17		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-18	Kód uživatelské funkce 18		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-19	Kód uživatelské funkce 19		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-20	Kód uživatelské funkce 20		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-21	Kód uživatelské funkce 21		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-22	Kód uživatelské funkce 22		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-23	Kód uživatelské funkce 23		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-24	Kód uživatelské funkce 24		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-25	Kód uživatelské funkce 25		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-26	Kód uživatelské funkce 26		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-27	Kód uživatelské funkce 27		Tovární nastavení	P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-28	Kód uživatelské funkce 28 Tovární nastavení			P0.00
	Rozsah nastavení	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-29	Kód uživatelské funkce 29		Tovární nastavení	P0.00
	Rozsah	P0.00~PP.xx, A0.00~Ax.xx, U0.xx

Technické parametry vysokoúčinného měniče frekvence

nastavení

Tyto kódy funkcí jsou sady parametrů přizpůsobených potřebám uživatelů.

Uživatelé mohou shromažďovat všechny kódy funkeí VFD a požadovaný název Výběr parametrů do skupiny PE jako uživatelsky definované parametry pro snadné prohlížení a úpravy.

Skupina PE poskytuje až 30 nestandartních parametrů. Pokud je zobrazený parametr ze skupiny PE P0.00, znamená to, že kód funkce uživatele je prázdný. Po vstupu do režimu uživatelských parametrů jsou kódy funkcí displeje PE-00 \~ PE-31 definovány ve stejném pořadí jako kódy funkcí skupiny PE. Přejděte na P0-00.

Skupina PP. Uživatelské heslo

PP-00	Uživatelské heslo	Tovární nastavení
	Rozsah nastavení	0~65535

Nastavení libovolného nenulového čísla v PP-00 aktivuje funkci ochrany heslem. Při přístím vstupu do menu musíte zadat správné heslo, jinak nebudete moci prohlížet a upravovat parametry funkce. Zapamatujte si heslo nastavené uživatelem.

Nastavením PP-00 na 00000 můžete vymazat nastavení uživatelského hesla. Funkce ochrany heslem pak nebude fungovat.

PP-01	Obnovení výchozího nastavení		Továrnínastavení	0
	Rozsahnastavení	0	Neobnovovat
		1	Obnovení továrního nastavení kromě parametrů motoru
		2	Odstranční záznamů
		4	Aktuální záložní uživatelské parametry
		501	Obnovení parametrů uživatelské zálohy

Když je PP-01 nastaveno na 1, většina funkčních parametrů měniče se resetuje na výchozí tovární parametry, ale parametry motoru se neobnoví, desetinná čárka frekvence (P0-22), registr chyb, celková doba chodu (P7-09), kumulativní doba zapnutí (P7-13) a celková spotřeba energie (P7-14) nejsou obnoveny.

2. Odstranění záznamů

Vymazání informací o chybách pohonu, celková pracovní doba (P7-09), kumulativní doba spínání (P7-13), celková spotřeba energie (P7-14).

4. Aktuální záložní uživatelské parametry

Platí pro aktuální parametry zálohování nastavené uživatelem. Aktuální hodnota všech parametrů funkce nastavení je načtena zpět, aby bylo pro uživatele snazší upravit parametry po obnovení.

1. Obnovení parametrů uživatelské zálohy, které byly dříve uloženy v záloze, obnovení zálohy nastavením PP-01 pro čtyři parametry zálohy.

PP-02	Vlastnosti režimu zobrazení parametrů funkce		Tovární nastavení	11
	Rozsah nastavení	Číslice jednotek	Výběr zobrazení skupiny U
		0	Bez zobrazení
		1	Zobrazení
		Desítky	Výběr zobrazení skupiny A
		0	Bez zobrazení
		1	Zobrazení
PP-02	Vlastnosti režimu zobrazení parametrů funkce		Tovární nastavení	11
	Rozsah nastavení	Číslice jednotek	Výběr zobrazení skupiny U
		0	Bez zobrazení
		1	Zobrazení
		Desitky Výběr zobrazení skupiny A
		0	Bez zobrazení
		1	Zobrazení

Nastavení režimu zobrazení parametrů slouží především k náhledu různých režimů uspořádání parametrů funkce podle aktuálních potřeb uživatele. Existují 3 režimy zobrazení parametrů.

Technické parametry vysokoúčinného měniče frekvence

Název	Popis
Režim parametrů funkce	Sekvenční zobrazení parametrů měniče, poté skupiny parametrů P0 ~ PF, A0 ~ AF, U0 ~ UF
Režim parametrů definovaný uživatelem	Personalizované zobrazení přizpůsobených parametrů funkce (lze nastavit až 32 parametrů), uživatelská skupina FE určuje funkci zobrazeného parametru.
Režim změny uživatelských parametrů	Změňte parametry, které neodpovídají parametrům funkce továrního nastavení.

Když se objeví parametr volby režimu zobrazení znaků (PP-03), můžete v tuto chvíli přepnout na jiné parametry pomocí tlačítka QSM a jedinou zobrazenou funkcí je výchozí hodnota.

Kód pro každý režim zobrazení parametrů:

Režim zobrazení parametrů	Zobrazení
Režim parametrů funkce	-hASF
Režim parametrů definovaný uživatelem	-USEr
Režim změny uživatelských parametrů	--F--

VFD poskytuje dva personalizované režimy zobrazení parametrů: uživatelem definované parametry a uživatelem definovanou změnu parametrů. Vlastní sada parametrů slouží k nastavení parametrů skupiny PE. Lze vybrat až 32 parametrů. Tyto parametry se sečtou a klienti mohou snadno ladit.

Režim uživatelem definovaných parametrů: přidejte výchozí symbol u před kód uživatelské funkce, například: P1-00, v režimu uživatelem definovaných parametrů, obrazovka umožňuje uživatelům měnit parametry a uP1-00 umožňuje uživatelům a výrobcům měnit tovární nastavení. Změny nastavení uživatelských parametrů jsou užitečné pro zákazníky, aby si mohli prohlédnout souhrnné změny parametrů a najít problémy na místě.

Uživatel změní režim parametrů před přizpůsobením kódu funkce přidáním výchozího symbolu c.

Například: pro změnu P1-00 v uživatelském režimu jej zobrazte jako cP1-00.

PP-04	Modifikace funkčního kódu		Tovární nastavení	0
	Rozsah nastavení	0	lze upravit
		1	nelze upravit

Aby se předešlo riziku nesprávné změny parametrů funkce, když je kód funkce nastaven na 0, lze upravit všechny kódy funkcí, když je nastaveno na 1, všechny kódy funkcí mají pouze náhled, nelze je upravovat.

Skupina A0 Ovládání točivého momentu a limity parametrů

A0-00	Volba režimu regulace otáček / točivého momentu		Tovární nastavení	0
	Rozsah nastavení	0	ovládání rychlosti
		1	Ovládání točivého momentu

Volba režimu řízení měniče: řízením rychlostí nebo řízením točivého momentu

Multifunkční digitální svorky DI VFD mají dvě funkce související s řízením točivého momentu: řízení točivého momentu vypnuto (funkce29) a funkcí pro přepínání mezi řízením rychlosti a řízením točivého momentu (46). Tyto dvě svorky udržují spojení A0-00 pro přepínání mezi regulací otáček a točivým momentem.

Když je svorka spínače regulace otáček/točivého momentu neaktivní, je režim ovládání určen A0-00. Pokud je spínač regulace otáček/točivého momentu aktivní, režim řízení se rovná hodnotě negace A0-00.

V každém případě, když je svorka zakazující regulaci točivého momentu aktivní, měnič řídí konstantní otáčky.

A0-01	Výběr zdroje ovládání točivého momentu		Továrnínastavení	0
	Rozsah nastavení	0	digitální nastavení (A0-03)
		1	AI1
		2	AI2
		3	AI3
		4	nastavení impulzu
		5	nastavení komunikace
		6	MIN (AI1, AI2)

Technické parametry vysokoúčinného měniče frekvence

		7	MAX (AI1, AI2)
A0-03	Digitální nastavení točivého momentu v režimu ovládání točivého momentu		Tovární nastavení	0
	Rozsah nastavení	-200.0%~200.0%

Nastavení točivého momentu A0-01 se používá k výběru zdroje, existuje celkem 8 režimů nastavení točivého momentu.

Nastavení točivého momentu s relativní hodnotou, která odpovídá 100,0% jmenovitého točivého momentu měniče. Rozsah nastavení - 200,0% až 200,0% udává, že maximální točivý moment měniče je 2násobek jmenovitého hnacího momentu.

Když je točivý moment nastaven mezi 1 až 7, komunikace, analogový vstup, 100% impulzní vstup odpovídá A0-03.

A0-05	Kladná maximální frekvence regulace točivého momentu	Továrnínastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence (P0-10)
A0-06	Záporná maximální frekvence regulace točivého momentu	Továrnínastavení	50.00Hz
	Rozsah nastavení	0.00Hz ~ maximální frekvence (P0-10)

Nastavuje řízení točivého momentu a maximální provozní frekvenci pohonu vpřed nebo vzad.

Pokud je pri řízení hnacího momentu moment zátěže menší než výstupní moment motoru, otáčky motoru se budou dále zvyšovat. Aby se předešlo nehodám v mechanickém systému během dojíždění, měl by být omezen na maximální točivý moment regulace otáček motoru.

A0-07	Doba zrychlení pro ovládání točivého momentu		Tovární nastavení	0.00s
	Rozsah nastavení	0.00s~65000s
A0-08	Doba zastavení pro ovládání točivého momentu		Tovární nastavení	0.00s
	Rozsah nastavení	0.00s~65000s

Režim ovládání točivého momentu. Rozdíl mezi výstupním momentem motoru a momentem zátěže určuje rychlost a rychlost změny zátěže motoru, także je možné rychle měnit otáčky motoru způsobující hluk nebo nadměrné mechanické namáhání a další problémy. Nastavením doby zrychlení a zpomalení můžete ovládat rychlost motoru jejich postupnou změnou.

Pro točivý moment je však nutná rychlá odezva, nastavení času zrychlení a zpomalení řízení točivého momentu je 0,00 s. Například: dva trvale připojené motory pohánějí stejnou zátěž. Aby bylo zajištěno rovnoměrné rozložení zátěže, používají režim regulace otáček a používají skutečný přepínač řízení výstupního točivého momentu k nastavení regulátoru pro hlavní jak vedlejší. Hlavní točivý moment nastavuje točivý moment jako vedlejší, tentokrát točivý moment potřebný k rychlému zrychlení a zpomalení ovládání točivého momentu vedlejšího stroje hlavním strojem je 0,00 s.

Skupina A2. Druhý motor.

VFD může přepínat mezi dvěma motory. Dva motory nastavte podle typového štítku motoru. Správně nalad'te parametry motoru samostatně. Vyberte ovládání U / F nebo vektorové ovládání. Parametry kodéru lze nastavit samostatně pomoci ovládání U / F nebo vektorového ovládání.

Funkční kód skupiny A2 odpovídá motoru 2.

Zároveň všechny parametry skupiny A2, definující a využívající obsah, odpovídají parametrům prvního motoru a nebudou zde opakovány. Uživatel může použit popis parametrů souvisejících s prvním motorem.

A2-00	Volba typu motoru		Tovární nastavení	0
	Rozsah nastavení	0	0: Bčžný indukční motor
		1	1:Indukční motory s proměnnou frekvencí
A2-01	Jmenovitý výkon		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.1kW~1000.0kW
A2-02	Jmenovité napětí		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		1V~400V
A2-03	Jmenovitý proud		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.01A~655.35A (výkon měniče =55kW)0.1A~6553.5A (výkon měniče >55kW)
A2-04	Jmenovitá frekvence		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.01Hz~ maximální frekvence

Technické parametry vysokoučinného měniče frekvence

A2-05	Jmenovitá rychlost		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		1rpm~65535rpm
A2-06	Odpor statoru indukčního motoru		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.001Ω~65.535Ω (výkon měniče<=55kW)0.0001Ω~6.5535Ω (výkon měniče>55kW)
A2-07	Odpor rotoru indukčního motoru		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.001Ω~65.535Ω(výkon měniče<=55kW)0.0001Ω~6.5535Ω(výkon měniče>55kW)
A2-08	Svodová indukční reaktance indukčního motoru		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.01mH~655.35mH (výkon měniče<=55kW)0.001mH~65.535mH (výkon měniče>55kW)
A2-09	Vzájemná indukční reaktance indukčního motoru		Tovární nastavení	Závisí na modelu
	Rozsah nastavení		0.1mH~6553.5mH(výkon měniče<=55kW)0.01mH~655.35mH(výkon měniče>55kW)
A2-10	Proud naprázdno indukčního motoru		Tovární nastavení	Závisí od modelu
	Rozsah nastavení		0.01A~A2-03(výkon měniče<=55kW)0.1A~A2-03 (výkon měniče>55kW)
A2-27	Číslo řádku kodéru		Tovární nastavení	1024
	Rozsah nastavení		1~65535
A2-28	Výběr zpětné vazby rychlosti		Tovární nastavení	0
	Rozsah nastavení	0	Inkrementální kodér ABZ
		1	Rezervováno
		2	Rotační transformátor
A2-29	Výběr zpětné vazby rychlosti PG		Tovární nastavení	0
	Rozsah nastavení	0	PG
		1	PG
		2	Pulzní vstup (DI5)
A2-30	AB sekvenční fáze inkrementálního kodéru ABZ		Tovární nastavení	0
	Rozsah nastavení	0	Vpřed
		1	Zpět
A2-34	Počet pólových párů rotačního transformátoru		Tovární nastavení	1
	Rozsah nastavení		1~65535
A2-36	Doba dctekce odpojení PG ve zpětné vazbě rychlosti		Tovární nastavení	0.0s
	Rozsah nastavení		0.0: žádná akce 0.1s~10.0s
A2-37	Výběr ladění		Tovární nastavení	0
	Rozsah nastavení	0	0: Žádná akce
		1	1: Statické ladění asynchronního motoru
		2	2: Úplné ladění asynchronního motoru
A2-38	Proporcionalní zesilení rychlostní smyčky 1		Tovární nastavení	30
	Rozsah nastavení		1~100
A2-39	Doba integrace rychlostní smyčky 1		Tovární nastavení	0.50s
	Rozsah nastavení		0.01s~10.00s
A2-40	Spínací frekvence 1		Tovární nastavení	5.00Hz
	Rozsah nastavení		0.00~A2-43

Technické parametry vysokoučinného měniče frekvence

A2-41	Proporcionalní zesilení rychlostní smyčky 2		Tovární nastavení	15
	Rozsah nastavení		0~100
A2-42	Doba integrace rychlostní smyčky 2		Tovární nastavení	1.00s
	Rozsah nastavení		0.01s~10.00s
A2-43	Spinaci frekvence 2		Tovární nastavení	10.00Hz
	Rozsah nastavení		A2-40~ max. výstupní frekvence
A2-44	Zesilení skluzu vektorové kontroly		Tovární nastavení	100%
	Rozsah nastavení		50%~200%
A2-45	Časová konstanta pro filtr rychlostní smyčky		Tovární nastavení	0.000s
	Rozsah nastavení		0.000s~0.100s
A2-46	Vektorové řízení zesilení buzení		Tovární nastavení	64
	Rozsah nastavení		0~200
A2-47	Zdroj vysokého limitu v režimu regulace rychlosti		Tovární nastavení	0
	Rozsah nastavení	0	Nastavení A2-48
		1	AI1
		2	AI2
		3	AI3
		4	Nastavení impulzů
		5	Nastavení komunikace
		6	MIN (AI1, AI2)
		7	MAX (AI1, AI2)

A2-48	Digitální nastavení točivého momentu v režimu regulace otáček		Tovární nastavení	150.0%
	Rozsah nastavení		0.0%~200.0%
A2-51	Proporcionální zesilení buzení		Tovární nastavení	2000
	Rozsah nastavení		0~20000
A2-52	Integrální zesilení buzení		Tovární nastavení	1300
	Rozsah nastavení		0~20000
A2-53	Proporcionální zesilení regulace točivého momentu		Tovární nastavení	2000
	Rozsah nastavení		0~20000
A2-54	Zesilení integrace regulace momentu		Tovární nastavení	1300
	Rozsah nastavení		0~20000
A2-55	Vlastnosti člena integrace rychlostní smyčky		Tovární nastavení	0
	Rozsah nastavení		Jednotná číslice: oddělení integrace 0: nepovoleno 1: povoleno
A2-61	Režim ovládání motoru 2		Tovární nastavení	0
	Rozsah nastavení	0	Žádné vektorové ovládání snímače rychlosti (SVC)
		1	Vektorové ovládání snímače rychlosti (FVC)
		2	Ovládání U/f
	Doba zrychlení / zpomalení motoru 2		Tovární nastavení	0
		0	0: stejně jako motor 1

Technické parametry vysokoúčinného měniče frekvence

A2-62	Rozsah nastavení	1	1: Doba zrychlení / zpomalení 1
		2	2: Doba zrychlení / zpomalení 2
		3	3: Doba zrychlení / zpomalení 3
		4	4: Doba zrychlení / zpomalení 4
A2-63	Zvýšení točivého momentu motoru 2		Tovární nastavení Záleží na modelu
	Rozsah nastavení		0.0%: automatické zvýšení točivého momentu 0.1%~30.0%
A2-65	Zesílení tlumení kmitání motoru 2		Tovární nastavení Záleží na modelu
	Rozsah nastavení		0~100

Skupina A5 Parametry optimalizace řízení

A5-00	Vysokofrekvenční prahový spínač DPWM	Tovární nastavení 12.00Hz
	Rozsah nastavení	0.00Hz~15Hz

Platí pouze pro ovládání U/f. Spínací ztráta při 7 - krokové spojité modulaci je velká, ale způsobuje nízké zvlnění proudu.

Na druhé straně 5 - krokový přerušovaný režim ladění má nízké spínací ztráty a vysoké proudové vlnění, nicméně motor může být nestabilní při vysokých frekvencích. Úprava je nutná.

Pro nestabilní provoz měniče viz kód funkce P3-11, pro ztrátu spínání a nárůst teploty měniče viz kód funkce P0-15.

A5-01	PWM modulace		Továrnínastavení	0
	Rozsahnastavení	0	asynchronní modulace
		1	synchronní modulace

Platí pouze pro ovládání U/f. Synchronní modulace znamená konverzi nosné frekvence, když se výstupní frekvence mění lineárně tak, aby byl zajištěn nezměněný poměr (faktor nosné), obvykle při použití vyšších výstupních frekvencí, ve prospěch kvality výstupního napětí.

Při nižší výstupní frekvenci (100Hz nebo méně) není synchronní modulace obecně potřeba, protože poměr nosné frekvence k výstupní frekvenci je relativně vysoký, což je jedna z nejviditelnějsích výhod asynchronní modulace.

Synchronní modulace funguje pouze tehdy, když je pracovní frekvence vyšší než 85 Hz a režim asynchronní modulace je nastaven pod touto frekvencí.

A5-02	Výběr režimu kompenzace mrtvé zóny		Tovární nastavení	1
	Rozsah nastavcní	0	žádná náhrada
		1	kompenzační náhrada č. 1
		2	kompenzační náhrada č. 2

V zásadě není potřeba tento parametr upravovat. Pouze v případě, že kvalita výstupního napětí má speciální požadavky nebo existují jiné abnormální oscilace motoru, zkuste přepnout na výběr z různých kompenzačních modelů. Režim 2 se doporučuje pro kompenzaci vysokého výkonu.

A5-03	Náhodná hloubka PWM		Tovární nastavení	0
	Rozsah nastavení	0	nepovoleno
		1~10	náhodná hloubka nosné frekvence

Nastavení náhodného PWM může ztlumit monotónní, ostrý zvuk motoru a může pomoci snížit vnější elektromagnetické rušení. Když nastavíte náhodnou hloubku PWM na 0, náhodný PWM je neaktivní. Nastavení náhodného PWM s různými hloubkami poskytne různé výsledky.

Limit rychlého proudu

Tovární nastavení

1

Technické parametry vysokoúčinného měniče frekvence

A5-04	Rozsah nastavení	0	neaktivní
		1	aktivní

Povolení funkce rychlého omezení proudu může snížit maximální nadproudovou poruchu měniče, která může nastat. Měnič zajistí nepřetržitý provoz. Pokud měnič pracuje po dlouhou dobu s rychlým omezením proudu, může se přehřát a může dojít k dalšímu poškození, także to není povoleno.

Měnič bude pracovat s limitem rychlého proudu, dokud se nevyskytne alarm chyby limitu Err40, což znamená, že měnič je přitížen a bude zastaven.

A5-05	Průběžná detekce kompenzace	Tovární nastavení	5
	Rozsah nastavení	0~100

Nastavení příliš vysoké kompenzace detekce proudu v ovládání měniče může snížit výkon. V zásadě není nutná žádná úprava.

A5-06	Práh poklesu napětí	Tovární nastavení	100%
	Rozsah nastavení	60.0%~140.0%

Pro nastavení hodnoty napětí chyby podpětí Err09 odpovídají různé napěťové úrovně 100,0% měniče různým napěťovým bodům, a to: 220 V jednofázové nebo třífázové 220 V: 200 V třífázové 380 V: 350 V.

A5-07	Optimalizace SVC		Tovární nastavení	1
	Rozsah nastavení	0	žádná optimalizace
		1	režim optimalizace č. 1
		2	režim optimalizace č. 2

Režim optimalizace č. 1: Vysoké nároky na linearitu řízení točivého momentu. Režim optimalizace č. 2: Použijte vyšší požadavky na stabilitu rychlosti.

A5-08	Nastavení mrtvého času	Tovární nastavení	150%
	Rozsah nastavení	100%~200%

Skupina A6. Nastavení křivky AI

A6-00	Minimální hodnota křivky Al na vstupu 4	Tovární nastavení	0.00V
	Rozsah nastavení	-10.00V~A6-02
A6-01	Nastavení minimální hodnoty křivky Al na vstupu 4	Tovární nastavení	0.0%
	Rozsah nastavení	-100.0%~100.0%
A6-02	Inflexe č. 1 křivky Al na vstupu 4	Tovární nastavení	3.00V
	Rozsah nastavení	A6-00~A6-04
A6-03	Nastavení inflexe č. 1 křivky Al na vstupu 4	Tovární nastavení	30.0%
	Rozsah nastavení	-100.0%~100.0%
A6-04	Inflexe č. 2 křivky Al na vstupu 4	Tovární nastavení	6.00V
	Rozsah nastavení	A6-02~A6-06
A6-05	Nastavení inflexe č. 2 křivky Al na vstupu 4	Tovární nastavení	60.0%
	Rozsah nastavení	-100.0%~100.0%
A6-06	Maximální hodnota křivky Al na vstupu 4	Tovární nastavení	10.00V
	Rozsah nastavení	A6-06~10.00V
A6-07	Nastavení maximální hodnoty křivky Al na vstupu 4	Tovární nastavení	100.0%
	Rozsah nastavení	-100.0%~100.0%
A6-08	Minimální hodnota křivky Al na vstupu 5	Tovární nastavení	0.00V
	Rozsah nastavení	-10.00V~A6-10
A6-09	Nastavení minimální hodnoty křivky Al na vstupu 5	Tovární nastavení

Technické parametry vysokoučinného měniče frekvence

	Rozsah nastavení	-100.0%~100.0%
A6-10	Inflexe č. 1 křivky Al na vstupu 5	Tovární nastavení
	Rozsah nastavcní	A6-08~A6-12
A6-11	Nastavení inflexe č. 1 křivky Al na vstupu 5	Tovární nastavení
	Rozsah nastavení	-100.0%~100.0%
A6-12	Inflexe č. 2 křivky Al na vstupu 5	Tovární nastavcní	6.00V
	Rozsah nastavení	A6-10~A6-14
A6-13	Nastavení inflexe č. 2 křivky Al na vstupu 5	Tovární nastavení	60.0%
	Rozsah nastavení	-100.0%~100.0%
A6-14	Maximální hodnota křivky Al na vstupu 5	Tovární nastavcní	10.00V
	Rozsah nastavení	A6-14~10.00V
A6-15	Nastavení maximální hodnoty křivky Al na vstupu 5	Tovární nastavení	100.0%
	Rozsah nastavcní	-100.0%~100.0%

Křivky 4 a 5 jsou podobné křivce 1, ale křivka 1 až 3 je přímka, zatímco křivky 4 a 5 jsou 4bodové křivky, které mohou poskytnout flexibilnější poddajnost. Na obrázku 6-32 je schéma zapojení křivek 4 a 5.

-100%

Obr. 6-32. Schéma zapojení pro křivky 4 a 5

Při určování křivek 4 a 5 je třeba poznamenat, že minimální vstupní napčti křivky, inflexe č. 1, inflexe č. 2 a maximální inflexe musí postupně narůstat. Výběr křivky Al P33 se používá k určení způsobu výběru 5 křivek pro analogový vstup Al1 \~ Al3.

A6-24	Skok pro AI1	Tovární nastavení 0.0%
	Rozsah nastavení	-100.0%~100.0%
A6-25	Rozsah skoku pro AI1	Tovární nastavení
	Rozsah nastavení	0.0%~100.0%
A6-26	Skok pro AI2	Tovární nastavení
	Rozsah nastavení	-100.0%~100.0%
A6-27	Rozsah skoku pro AI2	Tovární nastavení
	Rozsah nastavení	0.0%~100.0%
A6-28	Skok pro AI3	Tovární nastavení 0.0%
	Rozsah nastavení	-100.0%~100.0%

Technické parametry vysokoučinného měniče frekvence

A6-29	Rozsah skoku pro AI3	Tovární nastavení	0.5%
	Rozsah nastavení	0.0%~100.0%

Analogový vstup VFD A11 \~ A13, má funkci přeskočení žádané hodnoty.

Funkce přeskočení znamená, že když analogová žádaná hodnota skáče nahoru a dolů, jak se mění interval, analogová hodnota odpovídající žádané hodnotě zůstává při skoku konstantní.

Příklad: Když napětí analogového vstupu Al1 kolísá při 5,00 V, rozsah výkyvu je 4,90 V \~ 5,10 V. Minimální vstupní hodnota Al1 je 0,00 V, což odpovídá 0,0% a maximální vstupní hodnota 10,00 V, což odpovídá 100%, pak je napětí Al1 detekováno v rozsahu 49,0% \~ 51,0%

Nastavte bod skoku AI1 A6-24 na 50%, nastavte amplitudu skoku AI1 A6-25 na 1,0%, poté nastavte funkci skoku odpovídajícího vstupu na vstupu AI1 výše, čímž získáte nastavení AI1 na 50,0%. Převedťe AI1 na stabilní vstup, abyste odstranili kolísání.

Skupina A7. Uživatelsky programovatelné funkce

Viz další příručka „Uživatelsky programovatelná karta ovladače”.

Skupina AC. Kalibrace analogových vstupů / výstupů

AC-00	Naměřené napětí AI1 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-01	Zobrazené napětí AI1 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-02	Naměřené napětí AI1 č. 2	Tovární nastavení	Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-03	Zobrazené napětí AI1 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-04	Naměřené napětí AI2 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-05	Zobrazené napětí AI2 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-06	Naměřené napětí AI2 č. 2	Tovární nastavení	Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-07	Zobrazené napětí AI2 č. 2	Tovární nastavení
	Rozsah nastavení	-9.999V~10.000V
AC-08	Naměřené napětí AI3 č. 1	Tovární nastavení
	Rozsah nastavení	-9.999V~10.000V
AC-09	Zobrazené napětí AI3 č. 1	Tovární nastavení
	Rozsah nastavení	-9.999V~10.000V
AC-10	Naměřené napětí AI3 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	-9.999V~10.000V
AC-11	Zobrazené napětí AI3 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	-9.999V~10.000V

Tento funkční kód se používá k opravě analogového vstupu AI, aby se eliminoval dopad posunu a zesílení vstupu AI. Parametry skupinových funkcí byly kalibrovány a po kalibraci resetovány na tovární hodnoty. Obvykle to není třeba opravovat.

Pro měření napětí můžete například použít multimetr pro měření skutečného napětí. Zobrazí se vzorkovaná hodnota napětí. Viz AI ze skupiny U0 před korekcí napětí (U0-21, U0-22, U0-23).

Při opravě dvou hodnot vstupního napětí na každém vstupním portu AI změřte pomocí multimetru hodnotu skupiny a odečtěte hodnotu skupiny U0. Po přesném zadání funkčního kódu měnič automaticky opraví nulový posun a zesílení AI.

Cílové napětí AO1 č. 1

Tovární nastavení Kalibrace

Technické parametry vysokoúčinného měniče frekvence

AC-12	Rozsah nastavení	0.500V~4.000V
AC-13	Měřené napětí AO1 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-14	Cílové napětí AO1 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-15	Měřené napětí AO1 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-16	Cílové napětí AO2 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-17	Měřené napětí AO2 č. 1	Tovární nastavení Kalibrace
	Rozsah nastavení	0.500V~4.000V
AC-18	Cílové napětí AO2 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	6.000V~9.999V
AC-19	Měřené napětí AO2 č. 2	Tovární nastavení Kalibrace
	Rozsah nastavení	6.000V~9.999V

Tento funkční kód se použivá ke kalibraci analogového vstupu A0, aby se eliminoval dopad posunu a zesílení vstupu A0. Parametry skupinové funkce byly kalibrovány a tovární hodnota byla po kalibraci obnovena. V podstatě není potřeba opravovat. Cílové napětí se vztahuje k teoretické hodnotě výstupního napětí měniče. Naměřené napětí se vztahuje ke skutečné hodnotě výstupního napětí naměřeného multimetrem a dalšími přístroji.

Skupina U0. Monitorování provozu měniče

Skupina parametrů U0 slouží ke sledování informací o provozním stavu měniče. Uživatel může zobrazit obrazovku pro usnadnění ladění na místě nebo sledovat nastavenou hodnotu parametru na monitoru PC. V tomto případě je U0-00 \~ U0-31 zastaveno a jsou definovány monitorovací parametry P7-03 i P7-04.

Seznamte se s kódem funkce konkrétního parametru, názvem parametru a jeho minimální jednotkou v tabulce 6-1.

Tabulka 6-1 Parametry skupiny U0

Kód funkce	Název parametru	Jednotka
U0-00	Provozní frekvence (Hz)	0.01Hz
U0-01	Nastavení frekvence (Hz)	0.01Hz
U0-02	Napětí kolejnice (V)	0.1V
U0-03	Výstupní napětí (V)	1V
U0-04	Výstupní proud (A)	0.01A
U0-05	Výstupní výkon (kW)	0.1kW
U0-06	Výstupní točivý moment (%)	0.1%
U0-07	Stav vstupu DI	1
U0-08	Stav výstupu DO	1
U0-09	Napětí AI1 (V)	0.01V
U0-10	Napětí AI2 (V)	0.01V
U0-11	Napětí AI3 (V)	0.01V
U0-12	Počitání hodnot	1
U0-13	Hodnota délky	1
U0-14	Indikátor rychlosti zatížení	1
U0-15	Nastavení PID	1
U0-16	Zpětná vazba PID	1
U0-17	Krok PLC	1
U0-18	Frekvence vstupního impulzu (Hz)	0.01kHz
U0-19	Rychlost zpětné vazby (0,1 Hz)	0.1Hz
U0-20	Zbývající provozní doba	0.1Min
U0-21	Napětí AI1 před kalibrací	0.001V
U0-22	Napětí AI2 před kalibrací	0.001V
U0-23	Napětí AI3 před kalibrací	0.001V
U0-24	Lineární rychlost	1m/Min
U0-25	Aktuální doba zapojcní	1Min

Technické parametry vysokoúčinného měniče frekvence

U0-26	Aktuální provozní doba	0.1Min
U0-27	Frekvence vstupního impulzu	1Hz
U0-28	Nastavení komunikace	0.01%
U0-29	Rychlost zpětné vazby kodéru	0.01Hz
U0-30	Zobrazení hlavní frekvence X	0.01Hz

Kód funkce	Název parametru	Jednotka
U0-31	Zobrazení pomocné frekvence Y	0.01Hz
U0-32	Zobrazení libovolné hodnoty adresy paměti	1
U0-34	Teplota motoru	1 °C
U0-35	Cílový točivý moment (%)	0.1%
U0-36	Umístění rotace	1
U0-37	Úhel účiníku	0.1
U0-39	Oddělené cílové napětí U/f	1V
U0-40	Oddělené výstupní napětí U/f	1V
U0-41	Zobrazení stavu vstupu DI	1
U0-42	Zobrazení stavu vstupu DO	1
U0-43	Zobrazení 1 funkčního stavu DI (funkce01 – funkce 40)	1
U0-44	Zobrazení 2 funkčního stavu DI (funkce 41 – funkce 80)	1
U0-45	Nastavení frekvence (%)	0
U0-59	Provozní frekvence (%)	0.01%
U0-60	Stav frekvenčního měniče	0.01%
U0-61	Zobrazení pomocné frekvence Y	1
U0-62	Zobrazení libovolné hodnoty adresy paměti	1

Kapitola 7 EMC (elektromagnetická kompatibilita)

7.1 Definice

Elektromagnetická kompatibilita znamená, že elektrické zařízení pracuje v prostředí elektromagnetického rušení, ale neruší elektromagnetické prostření a plní svou funkci stabilně.

7.2 Shoda s normami EMC

V souladu s požadavky národní normy GB / T12668.3 musí splňovat požadavky ve dvou aspektech: elektromagnetické rušení a odolnost vůči elektromagnetickému rušení.

Naše aktuální produkty splňují požadavky nejnovějších mezinárodních norem: IEC / EN61800-3: 2004 (Systémy elektrických výkonových pohonů s nastavitelnou rychlostí, Část 3: Požadavky EMC a specifické zkušební metody), které odpovídají národní normě GB / T12668.3.

Norma IEC / EN61800-3 kontroluje měnič frekvence hlavně ze dvou hledisek: emise elektromagnetického šumu a odolnosti vůči elektromagnetickému rušení. Elektromagnetické rušení je testováno z pohledu vyzařovaného, vedeného a harmonického rušení emitovaného měničem frekvence (požadavky na měnič frekvence pro civilní použití). Odolnost vůči elektromagnetickému rušení je testována z pohledu odolnosti vůči vodivostí, záření, přepčtí, rychle se měnicím skupinám pulzů, elektrostatickému výboji a odolnosti nízkoproudovým napájecím svorkám (konkrétní testy zahrnují; 1. testy odolnosti vůči poklesům, výpadkům a změnám vstupního napětí; 2. test odolnosti proti komutačnímu zářezu; 3. test odolnosti vůči harmonickému vstupu; 4. test změny vstupní frekvence; 5. test asymetrie vstupního napětí; 6. test fluktuace vstupního napětí. Test se provádí v souladu s přisnými požadavky normy IEC / EN61800-3, prosíme tedy naistalovat výrobky naší firmy v souladu s pokyny uvedenými v bodě 7.3, výrobky mají dobrou elektromagnetickou kompatibilitu v obecném průmyslovém prostředí.

7.3 Instrukce EMC

7.3.1 Vliv harmonického rušení: Harmonické rušení napájení způsobují poškození měniče, proto se doporučuje instalovat vstupní AC tludivky tam, kde je kvalita elektrické sítě špatná.
7.3.2 Elektromagnetické rušení a bezpečnostní opatření při instalaci: Existují dva typy elektromagnetického rušení. Jedním je rušení měniče v okolním elektromagnetickém šumu a druhým je rušení, které vytváří měnič v periferních zařizeních.

Technické parametry vysokoúčinného měniče frekvence

Bezpečnostní opatření při instalaci:

1) Zemnící vodiče elektrických výrobku, jako např. měniče, musí být dobře uzemněny;

2) Nepokládejte rovnobčně vstupní a výstupní napájecí kabely měniče nebo nízkoproudové signální kabely (jako jsou řídící obvody). Pokud je to možné, pokládejte je svisle;

3) Jako výstupní vedení měniče frekvence doporučujeme použít stíněný kabel nebo silové vedení v ocelové trubce, musí být zajištěno spolehlivé uzemnění stínící vrstvy. V případě zařízení s rušením, doporučujeme použít dvojitě kroucený ovládací kabel a zajistit spolehlivé uzemnění stínční.

4) Pokud je kabel motoru delší než 100 m je třeba nainstalovat výstupní filtr nebo elektrickou tlumivku.

7.3.3 Způsoby řešení rušení generovaného periferními elektromagnetickými zařizeními měniče. Obvykle je elektromagnetický vliv na měnič způsoben instalací většího počtu relé, stykačů nebo elektromagnetických brzd v blízkosti měniče. Pokud dojde k poruše měniče z důvodu rušení, doporučujeme postupovat následujícími způsoby:

1) Zařízení, které způsobuje rušení, vybavte tlumičem přepětí;

2) Na vstupní svorce měniče nainstalujte filtr dle instrukcí v bodě 7.3.6;

3) Vedení řídícího signálu a vodič detekčního obvodu musí být stíněné a být spolehlivě uzemněné.

7.3.4 Jak se vypořádat s rušením, které způsobují periferní zařízení měniče: Existují dva druhy rušení, a to rušení vyzařované měničem a rušení, které vede přes měnič. Tyto dvě interference vedou k elektromagnetické nebo elektrostatické indukci v periferních elektrických zařízeních a poté způsobují poruchu zařízení. S ohledem na tato různá rušení lze zvážit níže uvedená řešení:

1) Signál z přístrojů, přijímačů a měřeného senzoru je obecně slabý. Pokud se nacházejí v blízkosti měniče frekvence nebo ve stejné rozvodné skříní, je měnič náchylný na rušení a poruchy. Doporučujeme proto přijmout následující řešení: pokud možno co nejdál od zdrojů rušení; neukládejte parallelně signální ani napájecí kabely ani je níjak nespojujte do svazků; stiňte signální a napájecí vedení a zajistěte spolehlivé uzemnění; nainstalujte feritové jádro (s rozsahem frekvence 30 \~ 1000 MHz) na výstupní straně měniče frekvence a otočte jej 2 až 3krát ve stejném směru. Ve složitějších případech je možno nainstalovat výstupní filtry EMC;

2) Pokud zařízení, ve kterých se objevuje rušení, mají stejný výkon jako měnič, dochází k rušení ve vedení. Pokud toto rušení není možné eliminovat výše uvedeným způsobem, je třeba mezi měničem a napájecím zdrojem nainstalovat filtr EMC (viz bod 7.3.6 pro výběr modelu);

3) Nezávislé uzemnění periferních zařízení může odstranit rušení způsobené svodovým proudem vodiče uzemňujícího měnič.

7.3.5 Svodový proud a postup. Během používání měniče se objevují dvě formy svodového proudu: svodový proud do země a svodový proude mezi vedeními.

1) Faktory ovlivňující svodový proud do země a řešení:

Mezi vodičem a zemí je rozptylová kapacita. Čím větší rozptylová kapacita, tím větší je svodový proud, proto je třeba zmenšit vzdálenost mezí měníčem a motorem, aby se snížila rozptylová kapacita. Čím větší je nosná frekvence, tím větší je svodový proud, z toho důvodu je třeba snížit nosnou frekvenci, došlo ke snížení svodového proudu. Snížení nosné frekvence však zvýší hluk motoru. Je třeba mít na paměti, že účinným způsobem, jak vyřešt problém elektrického svodu je instalace tlumivky. Elektrický svod roste společně se zvyšujícím se proudem smyčky, proto čím větší výkon motoru, tím větší je jemu odpovídající elektrický svod.

2) Faktory ovlivňující elektrický svod mezi vedeními a řešení:

Mezi výstupním vedením měniče je rozptylová kapacita. Pokud obvodový proud obsahuje vyšší harmonické, může to způsobit rezonanci a vygenerování elektrického svodu. Pokud se v této chvíli používá tepelné relé, nemusí fungovat správně.

Řešením je snížení nosné frekvence nebo instalace výstupní tlumivky. Při použití měniče je doporučeno neinstalovat mezi měnič a motor tepelné relé, ale použit funkci nadproudové ochrany měniče.

7.3.6 Ochranná opatření při instalaci vstupního filtru EMC na vstupní svorce napájení:

1) Upozornční: během požívání filtru dodržujte přesně jmenovité hodnoty. Protože filtr je elektrickým zařízením třídy I, kovový kryt filtru by měl těsně přiléhat ke kovu instalační skříně a je vyžadována dobrá kontinuita elektrické vodivosti, v opačném případě hrozi nebezpečí úrazu elektrickým proudem a může dojit k velkému ovlivnění EMC;

2) V souladu s testem EMC, svorka filtru PE a měnič by měly být připojené ke stejnému uzemnění, v opačném případě dojde k velkému ovlivnění EMC;

3) Filtr by měl být instalován pokud možno v blízkosti vstupní svorky napájení měniče.

Kapitola 8. Diagnostika chyb a nápravná opatření

8.1 Upozornění na chyby a nápravná opatření

Frekvenční měnič má 24 výstražných a ochranných funkcí. Když dojde k chybě, bezpečnostní funkce začne pracovat a měnič vypne výstup. Chybové rclé frekvenčního měniče začne spinat kontakt a zobrazi chybový kód na displejí měniče. Nčz uživatelé požádají o pomoc, mohou provést vlastní analýzu podle pokynů v této kapitole, aby zjistili příčinu poruchy a našli řešení. Pokud jsou důvody uvedeny v přerušovaném rámečku, měli byste se obrátit na servis a kontaktovat přímo zástupce výrobce frekvenčního měniče nebo přímo naši společnost.

Název chyby Ochrana	měniče
Zobrazení chyby Err01
Příčina chyby	1. Zkrat výstupního obvodu měniče2. Příliš dlouhé kabely mezi motorem a měničem3. Přehřátí modulu4. Uvolnění vnitřního vinutí měniče5. Porucha hlavního ovládacího panelu6. Nesprávná činnost modulu ovladače7. Nesprávná činnost inverzního modulu
Řešení	1. Opravte chybu periferního zařízení2. Nainstalujte elektrickou tlumivku nebo výstupní filtr3. Zkontrolujte, zda není vzduchový kanál ucpaný a ventilátor funguje normálně, odstraňte případné ncsrovnalosti4. Zcela zasuňte všechny propojovací vodiče5. Vyhledejte technickou pomoc6. Vyhledcjte technickou pomoc7. Vyhledejte technickou pomoc

Název chyby	Přetížení při zrychlení
Zobrazení chyby	Err02
Příčina chyby	1. Průnik do země nebo zkrat výstupního obvodu měniče2. Způsob řízení je vektorový a nejsou definovány žádné parametry3. Příliš krátká doba zrychlení4. Nesprávné ruční zvýšení točivého momentu nebo křivka V / F5. Nízké napětí6. Otáčky motoru se rozběhly7. Rázové zatížení během procesu zrychlení8. Tento model měniče má příliš nízkou třídu výkonu
Řešení	1. Opravte chybu na periferním zařízení2. Zkontrolujte parametry motoru3. Zvyšte dobu zrychlení4. Nastavte ruční podporu točivého momentu nebo křivku V / F5. Nastavte napětí na normální rozsah6. Začněte sledovat otáčky nebo restartujte motor po zastavení7. Odstraňte rázové zatížení8. Vyberte měnič frekvence s vyšší třídou výkonu

Název chyby Přetížení	při zrychlení
Zobrazení chyby	Err03
Přičina chyby	1. Uzemnění nebo zkrat výstupní smyčky měniče2. Způsob řízení je vektorový a nejsou definovány žádné parametry3. Příliš krátká doba zrychlení4. Nízké napětí5. Rázové zatížení během procesu zrychlení6. Není nainstalována žádná brzdová jednotka ani brzdový odpor
Řešení	1. Opravte chybu na periferním zařízení2. Zkontrolujte parametry motoru3. Zvyšte dobu zrychlení4. Nastavte napětí na normální rozsah5. Odstraňte rázové zatížení6. Nainstalujte brzdovou jednotku a brzdový odpor

Technické parametry vysokoúčinného měniče frekvence

Název chyby	Přetížení při konstantní rychlosti
Zobrazení chyby Err04
Přičina chyby	1. Uzemnění nebo zkrat výstupního obvodu měniče2. Způsob řízení je vektorový a nejsou definovány žádné parametry3. Nízké napětí4. Rázové zatížení během procesu zrychlení5. Tento model měniče má příliš nízkou třídu výkonu
Řešení	1. Opravte chybu na periferním zařízení2. Zkontrolujte parametry motoru3. Nastavte napětí na normální rozsah4. Odstraňte rázové zatížení5. Vyberte měnič frekvence s vyšší třídou výkonu

Název chyby	Přetížení při zrychlení
Zobrazení chyby	Err05
Příčina chyby	1. Nízké vstupní napětí2. Vnější síla pohání motor během zrychlování3. Příliš krátká doba zrychlení4. Brzdová jednotka a brzdový odpor nejsou nainstalovány
Řešení	1. Nastavte napětí na normální rozsah2. Odstraňte vliv vnější síly nebo nainstalujte brzdový odpor3. Zvyšte dobu zrychlení4. Nainstalujte brzdovou jednotku a brzdový odpor

Název chyby Přepětí při zpomalení
Zobrazcní chyby	Err06
Přičina chyby	1. Vysoké vstupní napětí2. Vnější síla pohání motor během zpomalování3. Příliš krátká doba zpomalcní4. Brzdová jednotka a brzdový odpor nejsou nainstalovány
Řešení	1. Nastavte napětí na normální rozsah2. Odstraňte vliv vnější síly nebo nainstalujte brzdový odpor3. Zvyšte dobu zpomalení4. Nainstalujte brzdovou jednotku a brzdový odpor

Název chyby	Přepětí při konstantní rychlosti
Zobrazení chyby Err07
Příčina chyby	1. Vysoké vstupní napětí2. Vnější síla pohání motor během zpomalování
Řešení	1. Nastavte napětí na normální rozsah2. Odstaňte vliv vnější síly nebo nainstalujte brzdový odpor

Název chyby	Kontrolní výpadek napájení
Zobrazení chyby Err08
Příčina chyby	1. Vstupní napětí nespadá do stanoveného rozsahu
Řešení	1. Nastavte napětí na stanovený rozsah
Název chyby	Příliš nízké napětí
Zobrazení chyby Err09
Příčina chyby	1. Dočasný výpadek proudu2. Napětí na vstupní svorce měniče je mimo stanovený rozsah3. Nesprávné napětí na přípojnici4. Porucha můstku usměrnovače a odporového nárazníku5. Neobvyklý provoz modulu ovladače6. Porucha ovládacího panelu
Řešení	1. Resetujte chybu2. Nastavte napětí na normální rozsah3. Vyhledejte technickou pomoc4. Vyhledejte technickou pomoc5. Vyhledejte technickou pomoc6. Vyhledejte technickou pomoc

Technické parametry vysokoúčinného měniče frekvence

Název chyby Přetížení	měniče
Zobrazení chyby Err10
Přičina chyby	1. Příliš velké zatížení nebo zablokovaný rotor motoru2. Tento model měniče má příliš nízkou třídu výkonu
Řešení	1. Snižte zatížení, zkontrolujte motor a stroj2. Vyberte měnič s vyšší třídou výkonu

Název chyby Přetížení	motoru
Zobrazení chyby	Err11
Přičina chyby	1. Nesprávně nastavený ochranný parametr motoru P9-012. Příliš velké zatížení nebo zablokovaný rotor motoru3. Tento model měniče má příliš nízkou třídu výkonu
Řešení	1. Nastavte parametr správně2. Snižte zatížení, zkontrolujte motor a stroj3. Vyberte měnič s vyšší třídou výkonu

Název chyby Výchozí	vstupní fáze
Zobrazení chyby	Err12
Příčina chyby	1. Abnormální třífázový vstupní výkon2. Nesprávná činnost modulu ovladače3. Nesprávná ochrana před bleskem4. Nesprávná činnost hlavního ovládacího panelu
Řešení	1. Zkontrolujte a opravte problémy v perifčrním obvodu2. Vyhledejte technickou pomoc3. Vyhledejte technickou pomoc4. Vyhledejte technickou pomoc

Název chyby	Výchozí výstupní fáze
Zobrazení chyby	Err13
Příčina chyby	1. Nesprávné připojení měniče k motoru2. Nevvyvážený třífázový výstup měniče během provozu motoru3. Nesprávná činnost modulu ovladače4. Neplatný modul
Řešení	1. Opravte závadu na periferním zařízení2. Zkontrolujte, zda je třífázové vinutí správné a odstraňte závadu3. Vyhledejte technickou pomoc4. Vyhledejte technickou pomoc

Název chyby Přehřátí	modulu
Zobrazení chyby	Err14
Příčina chyby	1. Příliš vysoká okolní teplota2. Zablokovaný vzduchový kanál3. Poškozený ventilátor4. Vadný termistor modulu5. Poškozený modul měniče
Řešení	1. Snížte okolní teplotu2. Vyčistěte ventilátor3. Vyměňte ventilátor4. Vyměňte termistor5. Vyměňte modul měniče

Název chyby Chyba	periferních zařízení
Zobrazení chyby	Err15
Příčina chyby	1. Vstupní signál externí chyby přes multifunkční svorku DI2. Vstupní signál externí chyby prostřednictvím funkce virtuálního vstupu/výstupu
Řešení	1. Resetovat2. Resetovat

Technické parametry vysokoučinného měniče frekvence

Název chyby Chyba komunikace
Zobrazení chyby Err16
Příčina chyby	1. Hostitelský počítač nepracuje správně2. Nesprávná komunikační linka3. Nesprávné nastavení komunikační rozšířující karty P0-284. Nesprávné nastavení komunikačního parametru skupiny PD
Řešení	1. Zkontrolujte zapojení hlavního počítače2. Zkontrolujte zapojení komunikační linky3. Nastavte správně typ komunikační rozšířující karty4. Nastavte správně komunikační parametry

Název chyby Chyba stykače
Zobrazení chyby	Err17
Příčina chyby	1. Abnormální činnost modulu ovladače a napájecího zdroje2. Nesprávná činnost stykače
Řešení	1. Vyměňte modul ovladače nebo napájení2. Vyměňte stykač

Název chyby	Chyba detekce proudu
Zobrazení chyby Err18
Příčina chyby	1. Nesprávná činnost hall zařízení2. Nesprávná činnost modulu ovladače
Řešení	1. Vyměňte hall zařízení2. Vyměňte modul ovladače

Název chyby Chyba ladění motoru
Zobrazení chyby	Err19
Příčina chyby	1. Parametr motoru není nastaven podle typového štítku2. Časový limit stanovení parametru vypršel
Řešení	1. Nastavte parametry motoru správně podle typového štítku2. Zkontrolujte kabel mezi měničem a motorem

Název chyby	Chyba kódovaného disku
Zobrazení chyby	Err20
Příčina chyby	1. Model kodéru se nehodí2. Nesprávné připojení kodéru3. Kodér je poškozen4. Nesprávná PG karta
Řešení	1. Nastavte model kodéru na základě skutečné situace2. Odstraňte závadu zapojení3. Vyměňte kodér4.Vyměňte PG kartu

Název chyby	Chyba čtení a zápisu EEPROM
Zobrazení chyby Err21
Příčina chyby	1. Vadný systém EEPROM
Řešení	1. Změňte hlavní ovládací panel

Název chyby Hardwarová chyba měniče
Zobrazení chyby	Err22
Příčina chyby	1. Dochází k přepětí2. Dochází k přetížení
Řešení	1. Postupujte podle chyby přepětí2. Postupujte podle chyby přetížení

Technické parametry vysokoúčinného měniče frekvence

Název chyby	Zkrat
Zobrazení chyby	Err23
Přičina chyby	1. Zkrat motoru
Řešení	1. Vyměňte kabel nebo motor

Název chyby	Chyba při dosahování celkové doby provozu
Zobrazení chyby	Err26
Příčina chyby	1. Celková doba provozu dosáhla nastavené hodnoty
Řešení	1. K odstranění zaznamenaných informací použijte funkci inicializace parametrů

Název chyby	Chyba 1 definovaná uživatelem
Zobrazení chyby Err27
Příčina chyby	1. Vstupní signál chyby 1 definovaný uživatelem přes multifunkční svorku DI2. Vstupní signál chyby 1 definovaný uživatelem prostřednictvím funkce virtuálního vstupu/výstupu
Řešení	1. Resetovat2. Resetovat

Název chyby	Chyba 2 definovaná uživatelem
Zobrazcní chyby	Err28
Příčina chyby	1..Vstupní signál chyby 2 definovaný uživatelem přes multifunkční svorku Dl2..Vstupní signál chyby 2 definovaný uživatelem prostřednictvím funkce virtuálního vstupu/výstupu
Řešení	1. Resetovat2..Resetovat

Název chyby	Chyba dosažená v celkovém spínacím čase
Zobrazení chyby Err29
Příčina chyby	1. Celková doba spínání dosáhla nastavené hodnoty
Řešení	1. K odstranění zaznamenaných informaci použijte funkci inicializace parametrů

Název chyby	Chyba bez zatížení
Zobrazení chyby	Err30
Příčina chyby	1. Provozní proud měniče frekvence je <P9-64
Řešení	1. Zkontrolujte, zda zatížení není odděleno a zda nastavení parametrů P9-64, P9-65 odpovídá skutečným provozním podmínkám

Název chyby	Chyba ztráty zpětné vazby PID během provozu
Zobrazení chyby	Err31
Příčina chyby	1. Zpětná vazba PID je menší než nastavená hodnota PA-26
Řešení	1. Zkontrolujte zpětnovazební signál PID nebo nastavte PA- 26 na příslušnou hodnotu

Název chyby	Chyba nadproudu cyklus po cyklu
Zobrazení chyby	Err40
Příčina chyby	1. Příliš velké zatížení nebo zablokovaný rotor motoru2. Tento model měniče má příliš nízkou třídu výkonu
Řešení	1. Snížte zatížení, zkontrolujte motor a stroj2. Vyberte měnič s vyšší třídou výkonu

Technické parametry vysokoúčinného měniče frekvence

Název chyby	Chyba spínače motoru během provozu měniče
Zobrazení chyby	Err41
Příčina chyby	1. Změňte aktuální volbu motoru tlačítkem během provozu měniče
Řešení	1. Zapněte motor po zastavení měniče

Název chyby	Chyba příliš velké odchylky rychlosti
Zobrazcní chyby	Err42
Příčina chyby	1. Nesprávné nastavení parametrů kodéru2. Parametry nebyly identifikovány3. Příliš velká odchylka rychlosti, nastavení parametrů P9-69, P9-60 jsou iracionální
Řešení	1. Nastavte parametry kodéru správně2. Proveďte identifikaci parametrů3. Nastavte detekční parametry racionálně na základě aktuální situace

Název chyby	Chyba nadměrné rychlosti motoru
Zobrazení chyby	Err43
Přičina chyby	1. Nesprávné nastavení parametrů kodéru2. Parametry nebyly identifikovány3. Nastavení parametrů P9-69, P9-60 jsou iracionální
Řešení	1. Nastavte parametry kodéru správně2. Proved’te identifikaci parametrů3. Nastavte detekční parametry racionálně na základě aktuální situace

Název chyby	Chyba přechřátí motoru
Zobrazení chyby	Err45
Příčina chyby	1. Zapojení snímače teploty je uvolněné2. Teplota motoru je příliš vysoká
Řešení	1. Zjistěte snímač teploty a opravte závađu2. Snižte nosnou frekvenci nebo použijte jiný odvod tepla ke snížení odvodu tepla motoru

Název chyby	Nesprávná výchozí pozice
Zobrazení chyby	Err51
Přičina chyby	1. Parametr motoru se výrazně liši od skutečné hodnoty
Řešení	1. Znovu se ujistěte, že parametry motoru jsou správné, zejména pokud je nastavení jmenovitého proudu malé

8.2 Běžné chyby a jejich řešení

Při použivání měniče se mohou vyskytnout následující chyby. Podívejte se na následující jednoduché metody jejich analýzy:

Tabulka 8-1. Běžné chyby a metody postupu

	Popis chyby	Možné příčiny	Řešení
1	Po zapnutí se nczobrazuje	Žádné napětí nebo příliš nízké síťové napětí;porucha vypínače na desce ovladače měniče;poškozený usměřňovací můstck; vyrovnávací rezistor měniče je poškozený; porucha ovládacího panelu a klávesnice; odpojené vodiče mezi ovládacím panelem, deskou ovladače a klávesnicí;	Zkontrolujte vstupní napájení;zkontrolujte napětí na přípojnici;vytáhněte a znovu vložte plochý kabel;požádejte výrobce o pomoc
2	Displej HC (přehřátí) při zapnutí	Špatný kontakt mczi deskou ovladače a ovládacím panelem; související zařízení na ovládacím panelu jsou poškozena; zkrat motoru nebo kabelu motoru;chyby Hall; příliš nízké síťové napětí.	Vytáhněte a znovu vložte plochý kabel;požádejte výrobce o pomoc
3	Zobrazení “Err23” při zapnutí	Poškozený nebo zablokovaný ventilátor; zkrat ve vodičích tlačitka perifcrního řízení.	Změřte izolaci mezi motorem a výstupním vedením pomocí tramegeru; požádejte výrobce o pomoc

Technické parametry vysokoúčinného měniče frekvence

4	Normální zobrazení při zapnutí, zobrazení „HC“ po práci a vypnutí	Nastavení nosné frekvence je přiliš vysoké; ventilátor je poškozen nebo je zablokován vzduchový kanál; poškozené vnitřní součásti měniče (termočlánek nebo jiné).	Vyměňte ventilátor; odstraňte vnější zkrat
5	Častý alarm Err14 (přchřátí)	Nastavení nosné frekvence je přiliš vysoké; ventilátor je poškozen nebo je zablokován vzduchový kanál; poškozené vnitřní součásti měniče (termočlánek nebo jiné).	Snižte nosnou frekvenci (P0-15); vyměňte ventilátor, vyčistěte vzduchový kanál; požádejte výrobce o pomoc
6	Motor se při spuštění měniče neotáčí	Motor a kabely motoru; špatné nastavení parametrů měniče (parametrů motoru); špatný kontakt mezi deskou ovladače a ovládacím panelem; porucha desky ovladače	Zkontrolujte elektrické zapojení mezi měničem a motorem; vyměňte motor nebo odstraňte mechanickou závadu; zkontrolujte a resetujte parametry motoru.
7	Svorka DI mimo provoz	Nesprávné nastavení parametrů; chyba externího signálu; uvolněná propojka OP i + 24V; porucha ovládacího panelu.	Zkontrolujte a resetujte parametry skupiny P4; znovu připojte externí signální vedení; zkontrolujte propojky OP i + 24V; požádejte výrobce o pomoc.
8	Žádné zrychlení motoru, pokud je k dispozici vektorové řízení s uzavřenou smyčkou	Chyba kodéru; špatné elektrické zapojení nebo špatný kontakt kodéru; porucha karty PG; porucha ovládacího panelu.	Vyměňte disk s kódem a zkontrolujte vodiče; vyměňte kartu PG; vyhledejte technickou podporu.
9	Časté alarmy přepětí a nadproudu	Nesprávné nastavení parametrů motoru; nesprávná doba zrychlení / zpomalení; kolísání zatížení.	Resetujte parametry motoru nebo vylad’te motor; nastavit dobu zrychlení a zpomalení; požádejte výrobce o pomoc.

	Popis chyby	Možné přičiny	Řešení
10	Zobrazení Err17 po zapnutí (nebo při práci)	Stykač měkkého rozběhu není zavřený;	Zkontrolujte, zda není kabel stykače uvolněný; zkontrolujte závadu stykače; zkontrolujte, zda nejsou závady na 24V napájení stykače; požádejte výrobce o pomoc;
11	Zobrazení „____” Po zapnutí	Související zařízení na ovládacím panelu jsou poškozcna;	Vymčňte ovládací panel;

Technické parametry vysokoučinného měniče frekvence

Příloha A: Multifunkční karta VFD-PC1

(Platí pro stroje s výkonem 3,7kW a vyšším)

I. Úvod

Karta VFD-PC1 je multifunkční rozšířující karta výdaná naší společností, vhodná pro tuto řadu měničů frekvence. Zahrnuje následující zdroje:

Pol. Parametry	Popis
Vstupní terminál	5pinový digitální vstup signálu
	1pinový analogový vstup napěťového signálu	Podporuje napěťový vstupní signál při -10 V ~ 10 V.
Výstupní terminál	1pinový vstup signálního relé
	1pinový výstup digitálního signálu
	1pinový výstup analogového signálu
Komunikace	Komunikační rozhraní RS-485	Podporuje komunikační protokol Modbus-RTU (podrobnosti v příloze I.: VFD - Komunikační protokol Modbus)
	Komunikační rozhraní CAN	Podporuje komunikační protokol CAN link

II. Mechanická instalace a funkční popisy ovládacích svorek

1. Způsob instalace, funkční popisy ovládacích svorek a popisy propojek – viz Obrázek 1, Tabulka 1 a Tabulka 2 v příloze 1
   1) Instalujte po úplném vypnutí měniče frekvence;
   2) Přizpůsobte rozhraní rozšířující karty a otvor pro umistění multifunkční karty ovládacímu panelu na měniči frekvence;
   3) Upevněte šroubem.

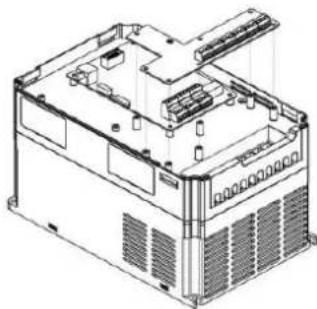

Příloha A: Obrázek 1. Jak nainstalovat multifunkční kartu

Příloha A: Funkční popisy ovládacích svorek

Kategorie	Symbol svorky	Název svorky	Funkční popis
Napájení	+24V-COM	Připojení externího -24V napájení	Poskytuje externí napájení +24 V, používá se k zajištění provozního napájení digitální vstupní a výstupní svorky, a k napájení externího senzoru; maximální proud: 200mA.
	OP1	Vstupní svorka (digitální) napájecí zdroj	OP1 i „+ 24V” jsou z výroby propojeny propojkou J8. V případě použití externího zdroje OP1 připojte k externímu zdroji napájení a vytáhněte propojku J8.
Analogový vstup	AI3-PGND	Analogová vstupní svorka 3	1. Přijímá vstup optoizolátoru, vstup diferenciálního napětí a vstup odporu snímače teploty.2. Rozsah vstupního napětí: DC -10V ~ 10V3. Senzor teploty PT100, PT10004. Pomocí přepínače S1 zvolte způsob vstupu, nepoužívejte různé funkce současně.
Funkce digitálních vstupních svorek	DI6-OP1	Digitální vstup 6	1. Optoizolátor: kompatibilní s bipolárním vstupem2. Vstupní impedance: 2,4 kΩ3. Rozsah napětí na vstupní úrovní: 9 ~ 30V
	DI7-OP1	Digitální vstup 7
	DI8-OP1	Digitální vstup 8
	DI9-OP1	Digitální vstup 9
	DI10-OP1	Digitální vstup 10
Analogový výstup	AO2-GND	Analogový výstup 2	1. Specifikace výstupního napětí: 0 V ~ 10 V.2. Specifikace výstupního proudu: 0mV ~ 20mV
Digitální výstup	DO2-CME	Digitální výstup 2	Optoizolátor, rozsah výstupního napětí bipolárního otevřeného kolektoru: 0 V ~ 24 V, rozsah výstupního proudu: 0 mA ~ 50 mA.Pozor: digitální výstup CME1 a digitální vstup COM jsou vnitřně izolovány, připojení J7 je výchozí. Pokud má být DO2 napájen z externího zdroje, je nutné odpojit propojku J7.
Reléový výstup (RELAY2)	PA- PB	Svorka normálně zavřená	Kapacita kontaktu pohonu: AC250V, 3A, COSφ = ,4. DC 30 V, 1 A.
	PA- PC	Svorka normálně otevřená
Komunikace RS-485	485+/485-	Svorka komunikačního rozhraní	Svorky vstupních a výstupních signálů komunikace protokolu Modbus-RTU, izolovaný vstup.
Komunikace CAN	CANII/CANL	Svorka komunikačního rozhraní	Vstupní svorka komunikace protokolu CANlink, izolovaný vstup.

Příloha A: Tabulka 2. Popis propojek

Propojka č.	Popis
J3	Volba výstupu AO2 – napětí, proud
J4	Vyberte odpovídající odpor pro svorku CAN
J1	Vyberte odpovídající odpor pro svorku RS485
J7	Vyberte připojení CME1
J8	Vyberte připojení OP1
S1	Volba funkce AI3, PT100, PT1000

Příloha B: Pokyny pro rozšiřující kartu IO (VFD-IO1) (karta pro další vstupy a výstupy)

(Platí pro stroje všech sérií)

I. Úvod

Rozšiřující karta IO VFD-IO1 poskytuje 3pinový DI vstup.

II. Mechanická instalace a funkční popisy ovládacích svorek
1. Způsob instalace a funkční popisy svorek elektrického zapojení – viz obrázek 1 a tabulka 1 v příloze 2.
1) Montáz a demontáz po úplném vypnutí napájení měniče frekvence;
2) Zarovnejte rozhraní rozšiřující karty a otvor pro umístění I/0 rozšiřující karty s ovládacím panelem na měničí;
3) Upevněte komunikační kartu šroubem, jak je znázorněno na obrázku 1.

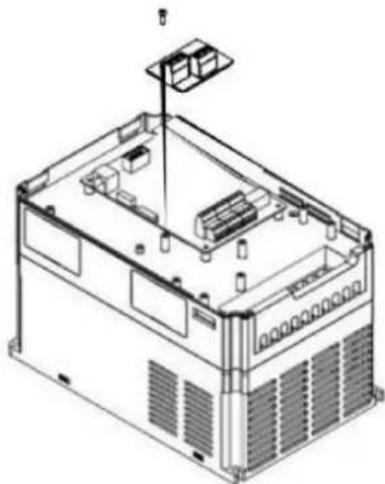

Příloha B: Obrázek 1. Jak nainstalovat rozšířující kartu VFD-IO1

Funkční popis kabelových svorek

Příloha B: Tabulka 1. Funkční popisy kabelových svorek

Kategorie	Symbol svorky	Název svorky	Popis funkce
Napájcní	+24V-COM	Připojení externího napájecího zdroje + 24V	Poskytuje externí napájení +24 V, používá se pro provozní napájení svorky digitálního vstupu a výstupu, a pro napájení externího snímače; maximální proud: 200mA.
	OP2	Vstupní svorka (digitální) napájecí zdroj	Žádné tovární připojení zdroje OP2, připojte se k externímu zdroji podle vašich potřeb.
Funkce svorck digitálních vstupů	DI6-OP2	Digitální vstup 6	1. Optoizolátor: kompatibilní s bipolárním vstupem2. Vstupní impedance: DI6, DI7: 3,3 kΩ, DI8: 2,4 kΩ3. Rozsah napětí na vstupní úrovní: 9 ~ 30V4. DI6, DI7 jsou společné vstupní svorky, vstupní frekvence<100 Hz; DI8 je rychlý pulzní vstup, max. vstupní frekvence <100 kHz.
	DI7-OP2	Digitální vstup 7
	DI8-OP2	Digitální vstup 8

Příloha C: Pokyny pro rozšiřující kartu kodéru

(Platí pro stroje všech sérií)

1. Úvod

VFD je vybaven rozšiřující kartou pro univerzální kodéry (PG karta). Jako volitelné příslušenství je vyžadováno pro měnič pro vektorové řízení s uzavřenou smyčkou. Vyberte vhodnou PG kartu podle výstupu kodéru. Konkrétní modely jsou následující:

Volitelné příslušenství	Popis Ostatní
VFD-PG1	Diferenciální vstup PG karty bez výstupu frekvenčního dělení	Zapojení svorky
VFD-PG2	PG karta rotačního transformátoru	Zdířka sběrnice DB9
VFD-PG3	Vstup OC karty PG, výstup frekvenčního děle 1:1	Zapojení svorky

II. Mechanická instalace a popis funkcí ovládacích svorek

1. Způsob instalace, vzhled, specifikace a stanovení signálu na svorce zapojení – viz obrázek 1 a tabulka 1 v příloze C:

1) Nainstalujte a odinstalujte PG kartu po úplném vypnutí měniče frekvence.

2) Propojte propojku J3 na ovládacím panelu s rozšířující kartou pomocí 18pinového FFC konektoru (zajistěte správnou instalaci a správné spojení západkou).

Příloha E: Obrázek 1. Jak nainstalovat rozšířující kartu pro kodér

Parametry rozšiřující karty kodéru a určení signálních svorek:

Přiloha C: Tabulka 1. Parametry rozšiřující karty a určení signálních svorek

Diferenciální PG karta (VFD-PG1)
Parametry VFD-PG1 karty
Uživatelské rozhraní	Zkosený hrot
Délka	3.5mm
Šroub rovný
Je zásuvná	ne
Průřez kabelu	16-26AWG
Maximální rychlost	500kHz
Diferenciální amplituda vstupního signálu	≤7V
Označení signálních vodičů VFD-PG1 VFD-PG1
Č.	Symbol	Opis
1	A+	kladný signál na výstupu A+ kodéru
2	A-	záporný signál na výstupu A- kodéru
3	B+	kladný signál na výstupu B+ kodéru
4	B-	záporný signál na výstupu B- kodéru
5	Z+	kladný signál na výstupu Z+ kodéru
6	Z-	záporný signál na výstupu Z- kodéru
7	5V	poskytuje extérni napájení 5 V / 100 mA
8	COM	uzemnění
9	PE	štítová svorka
PG karta rotačního transformátoru (VFD-PG2)
Parametry VFD-PG2 karty
Uživatelské rozhraní	samice DB9
Je zásuvná ano
Průřez kabelu	>22AWG
Faktor rozlišení	12 bitů
Frekvence pohonu	10kHz
VRMS 7V
VP-P	3.15±27%
VFD-PG2 Svorka
Č.	Symbol	Popis
1	EXC1	Pohon – rotačního transformátoru
2	EXC	Pohon + rotačního transformátoru
3	SIN	Zpětná vazba SIN + rotačního transformátoru
4	SINLO Zpětná	vazba SIN – rotačního transformátoru
5	COS	Zpětná vazba COS + rotačního transformátoru
6-8	-	-
9	COSLO	Zpětná vazba COS – rotačního transformátoru
OC PG karta (VFD-PG3)
Parametry VFD-PG3 karty
Uživatelské rozhraní	Zkosený hrot
Délka	3.5mm
Šroub rovný šroub
Je zásuvná	ne
Průřez kabelu	16-26AWG
Maximální rychlost	100KHz
VFD-PG3 Svorka
Č.	Symbol	Popis
1	A	výstup kodéru A, signál +
2	B	výstup kodéru B, signál -
3	Z	Výstupní signál Z kodéru
4	15V	poskytuje extérní napájení 15 V / 100 mA
5	COM	uzemnění
6	COM	uzemnění
7	A1	signál 1: 1 na výstupu A zpětné vazby PG karty
8	B1	signál 1: 1 na výstupu B zpětné vazby PG karty
9	PE	svorka stínění

Příloha D: Pokyny pro rozšířující kartu komunikace CAN link (VFD-CAN1)

(pro celou sérii)

I. Úvod

Karta byla speciálně vyvinuta pro komunikační funkci CAN link této řady měničů frekvence.

II. Mechanická instalace a popis funkcí ovládacích svorek

1. Způsob instalace - příloha B: stejně jako rozšířující karta IO (VFD-IO1). Popisy funkcí svorek zapojení a popisy propojek – viz obrázek 1, tabulka 1 i a tabulka 2 v příloze D.

Příloha D: Tabulka 1. Popis funkce ovládací svorky

Kategorie	Symbol svorky	Název svorky	Funkční popis
Komunikace CAN (CN1)	CANH/CANL	Sv orka komunikačního rozhraní	Komunikační vstupní svorka CAN
	COM	Uzemnění komunikace CAN

Příloha D: Tabulka 2. Popis propojky

Č. propojky	Popis
J2	Vyberte odpor, který odpovídá svorce CAN

Pozor:

Pro ochranu komunikačního signálu před vnějším rušením můžete pro komunikační kabel použít kroucenou dvojlinku a pokud možno vyvarujte se použití paralelních kabelů;

Příloha E: Pokyny pro rozšiřující komunikační kartu RS-485 (VFD-TX1)

I. Úvod

(pro celou sérii)

Karta byla speciálně vyvinuta pro komunikační funkci 485 této řady měničů frekvence. Díky přijatému izolačnímu schématu jsou elektrické parametry v souladu s mezinárodními normami a uživatelé si mohou na základě svých požadavků vybrat ovládání měniče a nastavit parametry prostřednictvím vzdáleného sériového portu;

II. Mechanická instalace a popis funkeí ovládacích svorek

1. Způsob instalace – viz příloha B: stejně jako rozšířující karta IO (VFD-I01). Funkční popisy svorek zapojení a označení připojení dial-up – viz tabulka 1 a tabulka 2 v příloze E:

Funkční popis ovládací svorky

Příloha E: Tabulka 1.
Popis funkce ovládací svorky

Kategorie	Symbol svorky	Název svorky	Funkční popis
Komunikace 485 (CN1)	485+/485-	Svorka komunikačního rozhraní	Komunikační vstupní svorka 485, izolační vstup
	CGND	Uzemnění komunikačního napájení 485	Izolované napájení

Popis propojky:

Příloha E: Tabulka 2. Popis propojky

Č. propojky Popis
J1	Vyberte odpor, který odpovídá svorce 485.

Příloha F: komunikační protokol VFD-Modbus

Tato řada měničů poskytuje komunikační rozhraní RS232 / RS485 a podporuje komunikační protokol Modbus. Uživatelé mohou realizovat centralizované řízení pomocí počítače nebo PLC, nastavovat příkaz ke spuštění měniče prostřednictvím komunikačního protokolu, upravovat nebo číst parametry kódu funkce, číst provozní podmínky a informace o chybách měniče apod.

1. Obsah protokolu

Protokol sériové komunikace určuje obsah prěnášené informace a používá formát sériové komunikace, včetně formátu dotazování hostitele (nebo vysílání), způsob kódování hostitele, jako je kód funkce požadované operace, data přenosu, ověření chyb apod. Odezva zařízení slave také přijímá stejnou strukturu a její obsah zahrnuje potvrzení operace, vrácení dat a ověření chyb apod. Pokud dojde k jakékoli chybě během přijímání informace zařízení slave nebo nedokončení akce požadované zařízením master, slave uspořádá chybovou zprávu jako zpětnou odezvu do zařízení master.

Režim aplikace: měnič frekvence získá prístup k řídící sítí PC /PLC typu „jeden master a mnoho zařízení slave“ pomocí sběrnice RS232 / RS485.

Struktura sběrnice:

(1) Druh rozhraní: hardwarové rozhraní RS 232/ RS485
(2) Režim prěnosu: asynchronní sériový a poloviční duplex. Master a slave – ve stejném okanžiku pouze jeden může data odesílat a druhý pouze data přijímat. Během procesu sériové asynchronní komunikace data jsou odesílána ve formě zprávy rámec za rámcem.
(3) Topologická struktura: systém s jedním masterem a mnoha zařízeními slave. Rozsah nastavení adresy zařízení slave je od 1 \~ 247 a 0 je adresou pro komunikaci vysílání. Adresa zařízení slave v síti by měla být unikátní.

Popis protokolu

Komunikační protokol této řady měničů frekvence to je asynchronní sériový komunikační protokol Modbus typu master-slave a pouze jedno zařízení (host/master) v sítí může vytvořit protokol (zvaný „dotazem/ příkazem“). Podřadná zařízení (slave) mohou odpovídat na „dotaz/příkaz“ hostitele pouze prostřednictvím poskytování dat nebo přijetí určitých opatření na základě „dotazu/příkazu“ hostitele. Hostitel to je osobní počítač (PC), průmyslové řídící zařízení nebo programovatelný logický ovladač (PLC) apod. a slave to je měnič frekvence nižší řady. Hostitel může nejen komunikovat s určitým zařízením slave odděleně, ale také předávat vysilané informace všcem podřadným zařízením slave. V připadě dotazu / příkazu zařízení master, ke kterému je přístup získáván zvlást, slave musí vrátit zprávu (zvanou odezva). V připadě vysilání informací, které vydá zařízení master, slave nemusí odpovídat zpětnou odezvu masterovi. Struktura komunikačních materiálů: formát komunikačních dat protokolu Modbus pro měnič frekvence této řady je následující:

V režimu TRU prénos zprávy začíná mezerou v délce nejméně 3,5 znaku. Rozdílový čas znaků při prénosové rychlosti sítě lze snadno realizovat (jak je znázorněno na niže uvedeném obrázku T1-T2-T3-T4). První odeslané pole je adres zařízení.

Dostupné znaky prěnosu jsou šestnáctkové 0 ... 9, A ... F. Sít'ové zařízení nepřetržitě detekuje sít'ovou sběrnici, včetně doby výpadku. Po obdržení prvního pole (pole adresy) jej každé zařízení dekóduje, aby určilo, zda jej má nebo nemá odeslat svému vlastnímu. Po posledním odeslaném znaku mezera o délce nejméně 3,5 znaků znamená konec zprávy. Za mezerou se spustí nová zpráva.

Po obdržení prvního pole (pole adresy) jej každé zařízení dekóduje, aby určilo, zda jej má nebo nemá odeslat svému vlastnímu. Po posledním odeslaném znaku značí konec zprávy mezera alespoň 3,5 znaku. Po pauze se spustí nová zpráva.

Celý datový rámec bude kontinuálně streamován. Pokud doba setrvání překročí 1,5 znaku před koncem rámce, přijímač aktualizuje neúplnou zprávu a předpokládá, že další bajt je adresní pole nové zprávy. Podobně, pokud se nová zpráva začne odesílat během 3,5 znaků od předchozí zprávy, přijímací zařízení to bude považovat za zpoždční předchozí zprávy a poté způsobí chybu, protože konečná hodnota pole CRC může být nesprávná.

Formát rámce RTU

Nadpis rámce START	Doba 3,5 znaků
Slave ADR Adresa: 1~247
Kód CMD	03: čtení parametrů slave; 06: uložení parametrů slave
DATA (N-1)	Datový obsah: adresa parametrů kódu funkce, počet parametrů kódu funkce, hodnota parametrů kódu funkce apod.
DATA (N-2)
......
DATA0
CRC CHK (významnější bajt)	Hodnota detekce: hodnota CRC
CRC CHK (méně významný bajt)
END	Doba 3,5 znaků

CMD a DATA

Kód CMD: 03H, odečet N slov (maximálně 12 slov). Například: počáteční adresa F002 měniče frekvence s adresou slave 01 čte postupně 2 hodnoty.

Technické parametry vysokoučinného měniče frekvence

CMD 03H
Adresa startu (významnější bajt)	F0H
Adresa startu ( méně významný bajt)	02H
Č. registru (významnější bajt)	0011
Č. registru (méně významný bajt)	0211
CRC CHK (významnější bajt)	hodnota CRC CHK pro výpočet
CRC CHK (méně významný bajt)

Zpráva odezvy zařízení slave

PD-05 je nastaven na 0:

ADR 0111
CMD 03H
Č. bajtu (významnější bajt)	00H
Č. bajtu (méně významný bajt)	04H
Data F002H (významnější bajt)	00H
Data F0021I (méně významný bajt)	0011
Data F003H (významnější bajt)	00H
Data F003H (méně významný bajt)	01H
CRC CHK (méně významný bajt)	hodnota CRC CHK pro výpočet
CRC CHK (významnější bajt)

FD-05 je nastaven na 1:

ADR 01H
CMD 03II
Č. bajtu	04H
Data F002H (významnější bajt)	00H
Data F002H (méně významný bajt)	00H
Data F003H (významnější bajt)	00H
Data F003II (méně významný bajt)	01II
CRC CHK (méně významný bajt)	hodnota CRC CHK pro výpočet
CRC CIK (významnější bajt)

Kód CMD: 06H, udělat jeden záznam. Například: napište 5000 (1388H) do adresy F00AH měniče frekvence s adresou slave 02H.

Zpráva CMD masteru

ADR	02H
CMD	06H
Datová adresa (významnější bajt)	F0H
Datová adresa (méně významný bajt)	0A11
Datový obsah (významnější bajt)	13H
Datový obsah (méně významný bajt)	88H
CRC CHK (méně významný bajt)	hodnota CRC CHK pro výpočet
CRC CHK nadřazené

Zpráva s odezyou slave'u

ADR 02H
CMD 06H
Datová adresa (významnější bajt)	F0H
Datová adresa ( méně významný bajt)	0AH

Technické parametry vysokoučinného měniče frekvence

Datový obsah (významnější bajt)	13H
Datový obsah (méně významný bajt)	88H
CRC CHK (méně významný)	Hodnota CRC CHK pro výpočet
CRC CHK (významnější bajt)

Metoda ověření – metoda ověření CRC: CRC (cyklická kontrola redundancy) přijímá formát rámce RTU a zpráva obsahuje pole detekce chyby založené na metodě CRC. Pole CRD detekuje obsah celé zprávy. Pole CRC má dva bajty včetně 16-bitové binární systémové hodnoty. Přenosové zařízení je vypočítá a přídá do zprávy. Přijímač přepočítá CRC přijaté zprávy a porovná jej s hodnotou v poli přijatého CRC. Pokud se tyto dvě hodnoty CRC neshodují, přenos je chybný.

CRC nejprve uloži 0xFFFF a poté vyvolá proces ke zpracování 8bitových bajtů ve zprávě a hodnot v aktuálním registru. Pouze 8 datových bitů v každém symbolu je platných pro CRC a počáteční bit, stop bit a paritní bit jsou neplatné.

V procesu generováni CRC je každý 8bitový bar podroben XOR-ování se samostatným obsahem registru. Nakonce je posunut ve směru nejméně významného bitu a nejvýznamnější bit je vyplněn hodnotou 0. LSB je oddělen za účelem detekce. Pokud LSB má hodnotu 1, registru bude XOR-ován referenční hodnotou. Pokud LSB má hodnotu 0, není žádná akce. Celý proces se opakuje 8x. Po skončení posledního bitu (osmý bit), následující 8bitový bajt bude XOR-ován s aktuální hodnotou samotného registru. Koncovou hodnotou v registru je hodnota CRC po provedení všech bajtů ve zprávě. Při přidávání CRC do zprávy, nejdříve prídejte méně významný bajt a poté významnější bajt. Výpočet CRC je uveden niže:

unsigned int crc_chk_value (unsigned char *data_value, unsigned char length) {
    unsigned int crc_value=0xFFFF;
    int i;

    while (length--) {
    crc_value^=*data_value++;
    for (i=0;i<8;i++) {
    if (crc_value&0x0001)
    {
    crc_value=(crc_value>>1)
    }
    else crc_value=crc_value>>1;
    {
    }
    }
    }
    return (crc_value);
}

Definice adresy parametru komunikace

V této části jsou uvedeny komunikační obsahy, které slouží k rízení provozu měniče frekvence, nastavení stavu a souvisejících parametrů měniče.

Parametr kódu funkce pro odečet a zápis (některé kódy funkce není možné upravovat, mohou být používány nebo monitorovány výrobcem).

Pravidla pro označování adresy parametru kódu funkce:

Pravidlo vyjádření adresy parametru s číslem skupiny a označením čísla kódu funkce, které je adresou parametru: významnější bajt: P0 \~ PF (skupina P), A0 \~ AF (skupina A), 70 \~ 7F (skupina U); méně významný bajt: 00 \~ FF,

např.: P3-12, adresa je uvedena jako P30C;

Upozornění: skupina PF: nečte ani neupravuje parametry. Skupina U: pouze čte, ale neupravuje parametry.

Některé parametry není možné upravovat během provozu měniče. Některé parametry nelze upravovat bez ohledu na stav měniče.

Při úpravě parametrů kódu funkce je třeba také vzít v úvahu rozsah parametrů, jednotku a související popisy parametrů.

Kromě toho, pokud paměť EEPROM bude často používána, zkrátí to její životnost. Proto v režimu komunikace některé kódy funkce nemusi být ukládány v EEPROM, ale stačí pouze změna hodnoty v paměti RAM.

Pokud se jedná o parametr skupiny P, funkci je možno provést pomocí změny vyšší hodnoty F adresy kódu funkce na 0. Pokud je to parametr skupiny A, funkci je možno provést pomocí změny vyššího řádu A adresy kódu funkce na 4. Příslušná adresa kódu funkce je definována takto: významnější bajt: 00 \~ 0F (skupina P), 40 \~ 4F (skupina A); méně významný bajt: 00 \~ FF

Technické parametry vysokoúčinného měniče frekvence

Například: kód funkce P3-12 není uložen v paměti EEPROM a adresa je definována jako 030C; kód funkce A0-05 není uložen v paměti EEPROM a adresa je definována jako 4005; tuto adresu je možno uložit a čist pouze v paměti RAM. Při čtení není adresa aktivní. Pro všechny parametry je možno také použit kód CMD 07H k provedení funkce.

Během provozu měniče některé parametry není možné upravovat. Některé parametry není možné upravovat bez ohledu na stav měniče. Při upravování parametrů kódu funkce je třeba také brát v úvahu rozsah parametrů, jednotku a související popisy.

Parametry zastavení / provozu:

Adresa parametru	Popis parametru
1000	*Nastavení komunikace (-10000~10000) (desítkový formát)
1001 Provozní	frekvence
1002 Napětí na	propojovací liště
1003	Výstupní napětí
1004 Výstupní	proud
1005 Výstupní	výkon
1006	Výstupní moment
1007 Pracovní	rychlost
1008	Symbol vstupu DI
1009	Symbol výstupu DO
100A	Napětí AI1
100B	Napětí AI2
100C' Napětí AI3
100D	Vstup čítače
100E	Vstup čítače délky
100F Rychlost	zatěžování
1010	Nastavení PID
1011	Zpětná vazba PID
1012	Krok PLC
1013	Frckvence pulzů, jednotka 0,01kHz
1014	Rychlost zpětné vazby, jednotka 0,1 Hz
1015 Nadměrná	provozní doba
1016	Napětí AI1 před kalibrací
1017	Napětí AI2 před kalibrací
1018	Napětí AI3 před kalibrací
1019	Lineární rychlost
101A	Aktuální doba napájení
101B	Aktuální dobra provozu
101C	Frekvence pulzů, jednotka 1Hz
101D	Nastavení komunikace
101E	Skutečná rychlost zpětné vazby
101F	Zobrazení hlavní frekvence X.
1020	Zobrazení pomocné frekvence Y.

Upozornění:

Hodnota nastavení komunikace je procento relativní hodnoty, konkrétně 10000 odpovídá 100,00%, -10000 odpovídá -100,00%. V případě údajů týkajících se frekvence, toto procento je procentem relativně největší frekvence (P0-10). Pro údaje o rozměrech točivého momentu toto procento činí P2-10, A2-48, A3-48, A4-48 (horní mez točivého momentu odpovídá prvnímu a druhému motoru).

Pořadí příkazů do měniče: (pouze zápis)

Adresa řídiciho slova Funkce	řídiciho slova
	0001: chod vpřed
	0002: chod vzad

Technické parametry vysokoúčinného měniče frekvence

2000	0003: pulsování vpřed
	0004: pulsování vzad
	0005: zastavení volnoběhem
	0006: zastavení brzděnim
	0007: reset chyby

Odečet stavu měniče: (pouze odečet)

Adresa stavového slova	Funkce stavového slova
3000	0001: chod vpřed
	0002: chod vzad
	0003: zastavení

Zkontrolujte heslo pro blokaci parametrů: (pokud návrat k 8888H, zkontrolujte heslo)

Adresa hesla

Adresa příkazu	Obsah příkazu
2001	BIT0: DO1 řízení výstupemBIT1: DO2 řízení výstupemBIT2: RELAY1 řízení výstupemBIT3: RELAY2 řízení výstupemBIT4: FMR řízení výstupemBIT5: VDO1BIT6: VDO2BIT7: VDO3BIT8: VDO4BIT9: VDO5

Řízení analogovým výstupem AO1: (pouze záznam)

Adresa příkazu	Obsah příkazu
2002	0~7FFF znamená 0%~100%

Řízení analogovým výstupem AO2: (pouze záznam)

Adresa příkazu Obsah příkazu
2003	0~7FFF znamcná 0%~100%

Řízení pulzním výstupem: (pouze záznam)

Adresa příkazu	Obsah příkazu
2004	0~7FFF znamená 0%~100%

Popis chyby měniče

Adresa chyby

Chybové hlášení

Technické parametry vysokoučinného měniče frekvence

8000

0000: bez chyby0001: vyhrazeno0002: nadproud při zrychlování0003: nadproud při zpomalování0004: nadproud při konstantní rychlosti0005: přepětí při zrychlování0006: přepětí při zpomalování0007: přepětí při konstantní rychlosti0008: přetížení vyrovnávacího rezistoru0009: příliš nízké napětí000A: přetížení měniče000B: přetížení motoru000CL: chyba výchozí fáze na vstupu000D: chyba výchozí fáze na výstupu000E: přehřátí modulu000F: chyba externího zařízení0010: chyba komunikace0011: chyba stykače0012: chyba detekce proudu0013: chyba funkce doladění motoru0014: chyba kodćru/karty PG0015: chyba odečtu-uložení parametru0016: hardwarová chyba měniče0017: chyba zkratu motoru k zemi0018: vyhrazeno0019: vyhrazeno001A: překročená dobra práce001B: chyba definována uživatelem 1001C: chyba definována uživatelem 2001D: překročená doba napájení001E: bez zatížení001F: ztráta zpětné vazby PID během provozu0028: chyba překročení doby rychlého omezení proudu0029: chyba přepnutí motoru během provozu002A: nadměrná odchylka rychlosti002B: překročení rychlosti motoru002D: nadměrná teplota motoru005A: kodér – chyba v nastavení čisla řádku005B: bez spojení s kodérem005C: chyba počáteční polohy005E: chyba zpětné vazby rychlosti

Adresa chyby komunikace	Funkční popis chyby
8001	0000: bez chyby0001: chybné heslo0002: chybný kód příkazu0003: chybné ověření CRC0004: chybná adresa0005: chybný parametr0006: chybná změna parametru0007: systém zablokován0008: probíhá akce EEPROM

Popis parametrů komunikace skupiny PD

Pd-00	Rychlost přenosu	Tovární nastavení 6005
	Rozsah nastavení	Jednotka: rychlost přenosu MODUBS0: 300BPS1:600BPS2:1200BPS3:2400BPS4:4800BPS5:9600BPS6:19200BPS7:38400BPS8:57600BPS9: 115200BPS

Tento parametr slouži k nastavení rychlosti prěnosu dat mezi hlavním počitačem a měničem. Je třeba mít na paměti, že prěnosová rychlost hlavního počitače a měniče frekvence by měla být konzistentní. V opačném prípadě se komunikace nemůže uskutečnit. Čím větší rychlost prěnosu, tím větší rychlost komunikace.

Technické parametry vysokoúčinného měniče frekvence

Fd-01	Formát dat	Továrnínastavení	0
	Rozsah nastavení	0: bez ověření: formát dat <8, N, 2>1: ověření sudé: formát dat <8, E, 1>2: ověření liché: formát dat <8, O, 1>3: bez ověření: formát dat < 8-N-1>

Formát dat hlavního počítače a měniče by měl být konzistentní. V opačném případě nedojde ke komunikaci.

Pd-02	Lokální adresa	Továrnínastavení	1
	Rozsah nastavení	1~247, 0 je vysílací adresou

Pokud je lokální adresa nastavena na 0, tedy jako vysílací adresa, je možno realizovat funkci vysílání hostitelského počítače.

Lokální adresa je unikátní (kromě vysílací adresy) a je základem pro realizaci komunikace bod-bod mezi hlavním počítačem a měničem frekvence.

Pd-03	Zpoždění odezvy	Továrnínastavení	2ms
	Rozsah nastavení	0~20ms

Zpoždění odezvy: doba mezi odesláním dat z hostitelského počítače a ukončením příjmu dat měničem. Pokud je zpoždění odezvy kratší než doba zpracování v systému, zpoždění odezvy příjme dobu zpracování v systému. Pokud je zpoždění odezvy delší než doba zpracování v systému, je třeba počkat na zpoždění po zpracování dat v systému. Po dosažení doby zpoždění odezvy budou data odeslány do hostitelského počítače.

Pd-04	Překročení času komunikace	Tovární nastavení	0.0 s
	Rozsah nastavení	0.0 s (neaktivní) 0.1~60.0s

Pokud kód této funkce je nastavený na 0,0s, parametr prékročení času komunikace není aktivní.

Pokud kód této funkce je nastavený na správnou hodnotu, ale doba přestávky mezi jednou komunikací a další překročí limit, systém generuje chybový alarm komunikace (Err 16). V normálních podminkách je funkce nastavena jako neaktivní. Pokud jsou nastaveny podřadné parametry v systému nepřetržité komunikace, je možno monitorovat její stav.

Pd-05	Komunikační protokol	Tovární nastavení	0
	Rozsah nastavení	0: nestandardní protokol Modbus1: standardní protokol Modbus

PD-05 = 1: výběr standardního protokolu Modbus.

PD-05 = 0: během odečtu příkazu, počet bajtů vrácených pomocí slave' u má o jeden bajt více než standardní protokol Modbus. Podrobnosti najdete v „5 struktura komunikacích dat“ protokolu.

Pd-05	Rozlišení pro odečet údajů v komunikaci	Tovární nastavení	0
	Rozsah nastavení	0: 0.01A1: 0.1A

Je určen k potvrzení jednotky hodnoty výstupního proudu, když komunikace čte výchozí proud.

Introduction
