HASZNÁLATI ÚTMUTATÓ FI-5500 MSW

A frekvenciaváltó általános funkciói és leírása:

1) Feszültségosztályok: A készülék három feszültségosztályt támogat: egyfázisú 220 V, háromfázisú 220 V és háromfázisú 380 V.
2) Gazdag vezérlési mód: a sebességérzékelő vektorvezérlésen, érzékelő nélküli vektorvezérlésen és skaláris U/f vezérlésen, U/f elválasztás vezérlésen kívül
3) Gazdag terepi busz: Modbus-RTU és CAN link támogatás.
4) Számos típusú jeladó: támogató differenciál-jeladó, nyitott kollektoros jeladó, forgótranszformátor stb.
5) Vadonatúj érzékelő nélküli vektorvezérlő algoritmus.

Vadonatúj SVC (Sensorless Vector Control) jobb stabilitást biztosít alacsony fordulatszámon, nagyobb terhelhetőséget alacsony frekvenciákon, és támogatja az SVC nyomatékszabályozást.

6) Erőteljes háttérszoftver: paraméterek feltöltése, letöltées, valós idejű oszcilloszkóp megvalósítható a háttérben lévő szoftveren.

Funkció Leírás
A motor túlmelegedés elleni védelme	A PCI bővítőkártya kiválasztásakor az AI3 fogadni tudja a motor hömérséklet-érzékelő bemenetét (PT100, PT1000) a túlmelegedés elleni védelem megvalósítása érdekében.
Gyors áramkorlátozás A hajtás	túláram hibájának elkerülése
Kétállású motorkapcsoló	Két motorparaméter-készlet teszi lehetővé a kétállású motorkapcsoló megvalósítását.
Felhasználói paraméterek visszaállítása	A felhasználók elmenthetik vagy visszaállíthatják saját paraméterbeállításaikat.
Analog I/O pontosság	A gyári (vagy pontkalibrációs) I / O kalibráció pontossága <20mv lehet
Egyéni paraméterek megjelenítése	A felhasználók eldönthetik, hogy mely funkcióparamétereket jelenítsék meg.
Megváltozott paraméterek megjelenítése	A felhasználó módosítás után megtekintheti a funkció paramétereit.
Választható hibakezelési módszerek	A felhasználók bizonyos hibák megerősítése után választhatják ki az inverter üzemmódjait: Szabadonfutó leállítás, Fékezési leállítás, Folyamatos működés. A felhasználók választhatják a folyamatos működés gyakoriságát is.
PID paraméter kapcsoló	A PID paraméterek két készlete kapcsolható terminálon vagy eltéréssel.
PID visszacsatolási veszteség észlelése	A PID visszacsatolási veszteség érzékelési értéke védelmet nyújt a PID működés során.
Pozitív / negatív DIDO logika	A felhasználók beállíthatják a DIDO pozitív/negatív logikáját.
DIDO válasz késleltetés	A felhasználók beállíthatják a DIDO válaszkésleltetési idejét.
Működés rövid áramkimaradás mellett	A frekvenciaváltó rövid ideig tovább működik, ha pillanatnyi áramszünet vagy feszültségesés következik be.
Visszaszámlálási idő	Támogatja a visszaszámlálási időt, legfeljebb 6500 percet.

Nyissa ki a csomagolást ellenőrzés céljából.

A doboz kinyitásakor gondosan ellenőrizze, hogy az adattáblán feltüntetett típus és a frekvenciaváltó névleges értéke megfelel-e a megrendelésnek. A csomag tartalmazza a megrendelt készüléket, minősítési bizonyítványt, használati útmutatót és jótállási jegyet.

Bármilyen szállítási sérülés vagy hiányzó tétel esetén kérjük, forduljon cégünkhöz vagy a szállítóhoz.

1. fejezet Biztonsági információk és óvintézkedések....5

Az óvintézkedések ebben a kézikönyvben két kategóriába sorolhatók:

Veszély - A nem megfelelő kezelés súlyos sérülést vagy halált okozhati;

Megjegyzés: a nem megfelelő működés miatt mérsékelt vagy kisebb sérülések és a berendezés károsodása következhet be.

Kérjük, figyelmesen olvassa el ezt a fejezetet a rendszer telepítése, hibakeresése és karbantartása előtt, és kövesse az óvintézkedéseket. Cégünk nem vállal felelősséget a nem megfelelő működésből eredő sérülésekért vagy veszteségekért.

1,1 - Biztonsági kérdések

1.1.1 Telepítés elött:

Veszély!

• Ha víz került a készülékbe, a csomagolás felbontása után hiányzik vagy sérült valamelyik elem, ne szerelje be a készüléket!
• Ha bármilyen különbség van a szállítólevél és a berendezés között, ne telepítse!

Veszély!

• Kérjük, óvatosan mozgassa a berendezést, különben megsérülhet!
  • Ha az inverter/frekvenciaváltó sérült vagy hiányoznak alkatrészei, ne használja! Fennáll a sérülés veszélye!
• Ne érintse meg kézzel a vezérlőrendszer alkatrészeit, mert fennáll az elektrosztatikus kisülés veszélye!

1.1.2 A telepítés során:

Veszély!

• Kevésbé gyúlékony felületre, például fémre szerelje, és tartsa távol gyúlékony anyagoktól, különben tüzet okozhat.
• Ne hajtsa be az elemeket rögzítő csavarokat pontos felismerés nélkül, különösen a pirossal jelölteket!

Óvatosan

• Ne helyezzen be a kábelvéget vagy csavart az inverterbe, mert az megsérülhet! Olyan, napfénytöl védett helyre szerelje fel az invertert, ahol alacsony a vibráció.
• Ha kettőnél több frekvenciaváltót telepítenek ugyanabba a szekrénybe, ügyeljünk a helyzetükre, hogy biztosítsuk a höelvezetést.

1.1.3 A vezetékek csatlakoztatásakor

Veszély!

• A használati utasítást be kell tartani, és szakképzett elektrotechnikai személyzetet kell alkalmazni, különben veszély áll fenn!
• A frekvenciaváltót megszakítóval kell leválasztani a hálózatról, különben tüzet okozhat!
• Csatlakoztatás előtt győződjön meg arról, hogy a tápfeszültség nulla, különben áramütés következhet be!
• Ügyeljen arra, hogy az inverter a szabványoknak megfelelően földelve legyen, különben áramütés következhet be!

Veszély!

• Ne csatlakoztassa a bemeneti tápfeszültséget a meghajtó kimeneti csatlakozóihoz (U, V, W). Ügyeljen a kábelkivezetéseken lévő jelölésekre, és ne csatlakoztassa helytelenül, hogy az inverter ne sérüljön meg.
• Győződjön meg arról, hogy a teljes kábelezés megfelel az EMC (elektromágneses kompatibilitás) követelményeinek és a helyi biztonsági szabványoknak. Az összes kábel keresztmetszetének meg kell felelnie a szerelési útmutatóban leírtaknak, különben baleset következhet be!
• Ne csatlakoztassa a fékellenállást közvetlenül a DC (+) (-) kivezetések közé, különben tüzet okozhat!
• Használjon egyerű árnyékolt vezetéket a kódolóhoz, és biztosítsa az árnyékoló réteg termináljának megbízható földelését!

1.1.4 Az áramellátás bekapcsolása előtt

Vigyázat!

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

• Ellenőrizze a bemeneti tápfeszültség osztálya és a frekvenciaváltó névleges feszültségének osztálya közötti összhangot, a táp bemeneti (R, S, T) és a kimeneti (U, V, W) kapcsok helyes csatlakoztatását. Ellenőrizze, hogy nincs-e rövidzárlat az inverterhez csatlakoztatott perifériás áramkörben, és hogy a vezetékek szorosan csatlakoztatva vannek-e, különben az inverter megsérülhet!
  • A meghajtó egyetlen alkatrésze sem igényel feszültségtesztet, mivel a terméket már tesztelték!

Veszély!

• Csatlakoztassa a frekvenciaváltót az áramforráshoz a védőburkolat felszerelése után, különben áramütés következhet be!
• Valamennyi perifériatartozék vezetékezése a használati útmutató kövesse, a vezetékek pedig a kézikönyvben megadott áramköri bekötési módnak megfelelően legyenek bekötve, különben baleset következhet be!

1.1.5 A tápfeszültség bekapcsolása után

Veszély!

• A készülék bekapcsolása után ne nyissa fel a burkolatot, különben áramütés következhet be!
- Ne érintse meg az invertert és a perifériás áramkört nedves kézzel, különben áramütést okozhat!
- Ne érintse meg a frekvenciaváltó bemeneti és kimeneti kapcsait, különben áramütés következhet be!
- Az első bekapcsoláskor a frekvenciaváltó biztonságosan érzékeli a külső táphurkot – ne érintse meg az inverter U, V, W kábelkapcsait vagy a motor kábelkapcsait, különben áramütést okozhat!

1.1.6 A készülék működtetésekor

Vigyázat!

• A hömérséklet ellenőrzéséhez ne érintse meg a hütőventilátort vagy a kipufogónyílásokat, különben égési sérülést szenvedhet!
- Hozzá nem értők nem észlelhetik a jelet, különben személyi sérülés vagy a készülék károsodása következhet be.

Veszély!

• Kerülje, hogy a frekvenciaváltó működése közben tárgyak essen a készülékbe, ellenkező esetben az megsérülhet!
• Ne vezérelje az invertert a kontaktor be- vagy kikapcsolásával, ellenkező esetben károsodást okozhat!

1.1.7 Karbantartási müveletek

Veszély!

• A bekapcsolt készüléket ne javítsa vagy karbantartsa, különben áramütést szenvedhet!
• Az inverter karbantartásást és javítását csak akkor végezze el, ha az inverter feszültsége 2 perccel az áramkimaradás után <DC36V, ellenkező esetben a kondenzátoron lévő maradék elektromos töltés sérülést okozhat!
• Szakképzettséggel nem rendelkező személyek nem javíthatják vagy karbantarthatják a frekvenciaváltót, ellenkező esetben személyi sérülés vagy a készülék károsodása következhet be.
• A frekvenciaváltó cseréje után be kell állítani a paramétereket. Kérjük, dugja be az összes csatlakozót, mielőtt újra csatlakoztatná a készüléket.

1.2 Óvintézkedések

1.2.1 Motor szigetelés felülvizsgálata

A motor első használatakor, a motor hosszabb tárolás utáni újrahasználatakor, valamint a motor rendszeres ellenőrzésekor elengedhetetlen a motor szigetelésének ellenőrzése, hogy elkerüljük a hajtás károsodását a motor tekercsének nem megfelelő szigetelése miatt. A szigetelés ellenőrzésekor válassza le a motorkábelt a frekvenciaváltóról. 500 V-os feszültség trameggert javasolunk, a mért szigetelési ellenállás ≥ 5MΩ legyen.

1.2.2 Motor hövédelem

Ha a kiválasztott motor nem egyezik a frekvenciaváltó névleges teljesítményével, különösen, ha a névleges teljesítménye nagyobb, mint a frekvenciaváltóé, a megfelelő motorvédelmi paramétereket módosítani kell, vagy a motor elé hörelét kell felszerelni, hogy megvédje.

1.2.3 Hálózati frekvencia feletti működés

A frekvenciaváltó 0 Hz \~ 3200 Hz kimeneti frekvenciát biztosít. Ha a felhasználóknak 50 Hz feletti frekvencián kell dolgozniuk, figyelembe kell venni a mechanikus eszköz toleranciáját.

1.2.4 A mechanikus készülék rezgései

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Az átalakító egy bizonyos kimeneti frekvenciájánál mechanikai rezonanciapont lehet a terhclőeszközön. Az ugrásfrekvencia paraméter beállítható ennek elkerülésére.

1.2.5 Információk a motor hőjéröl és zajáról

A frekvenciaváltó kimenő feszültsége egy bizonyos harmonikusokat tartalmazó PWM hullám, így a motor hőmérséklete, zaja és rezgése kismértékben megnő a hálózati frekvencián való működéshez képest.

1.2.6 A teljesítménytényezőt javító elemek elhelyezése a feszültségérzékeny alkatrészek vagy kondenzátorok kimeneti oldalán

A frekvenciaváltó kimenete PMB hullám. Ha teljesítménytényezőt korrigáló kondenzátort vagy feszültségfüggő ellenállást szerelnek fel a kimenetre a villámcsapás elleni védelem érdekében, akkor könnyen átmeneti túláram vagy akár a hajtás károsodása is bekövetkezhet. Kérjük nem alkalmazni.

1.2.7 Kapcsolóeszközök, például mágneskapcsoló, a feszültségváltó bemeneti és kimeneti kapcsaihoz

Ila a frekvenciaváltó tápellátása és bemeneti kapcsa közé mágneskapcsoló van felszerelve, ennek nem szabad vezérelnie a hajtás indítását és leállítását. Ha ez a kontaktor szükséges a hajtás indításának és leállításának vezérlésehez, az időintervallum nem lehet kevesebb egy óránál. A gyakori töltés és kisütés könnyen lerövidíti az inverter kondenzátorának élettartamát. Ha a kimenceti kapocs és a motor közé kapcsolóberendezéseket, például mágneskapcsolót szerelnek fel, gondoskodjon a frekvenciaváltó kimenet nélküli müködéséről, ellenkező esetben a modul könnyen megsérülhet.

1.2.8 Névleges feszültségen túli használat

Ne használja az ehhez a sorozathoz tartozó frekvenciaváltót a kézikönyvben megengedett üzemi feszültség tartományon túl, ellenkező esetben a készülék megsérülhet. A feszültség átalakításához szükség esetén megfelelő feszültségnövelő vagy csökkentő berendezést kell alkalmazni.

1.2.9 A háromfázisú bemenet váltása kétfázisúvá

Ne módosítsa a háromfázisú frekvenciaváltót kétfázisúvá, ellenkező esetben hiba vagy károsodás léphet fel.

1.2.10 Villámvédelem

A frekvenciaváltóban van egy villámcsapás okozta túlfeszültség elleni védelem, hogy az induktív kisülés ellen némi önvédelmi képességgel rendelkezzen. Gyakori villámcsapás esetén az ügyfél telephelyén további védelem szükséges az inverter előtt.

1.2.11 A névleges értékek magassága és csökkentésük

Az 1000 m-nél magasabb területeken a frekvenciaváltó hölecadó képessége a ritkább levegő miatt gyengébb, ezért használat clött szükséges a névleges értékek csökkentése. Kérem keresse cégünket konzultációért.

1.2.12 Adaptív motor

1) A szabványos adaptív motor egy rövidrezárt forgórészű négypólusú aszinkron indukciós motor. Válassza ki a hajtást a motor névleges áramának megfelelően.

2) A hütőventilátor és a motor állandó frekvenciájú rotororsója koaxiális csatlakozású. Ha a fordulatszám csökken, a ventilátor hütő hatása csökken, czért ha a motor túlmelegszik, szereljen be egy crös hütőventilátort, vagy cserélje ki a motort változtatható frekvenciájúra.

3) Az adaptív motor standard paraméterei a frekvenciaváltóba vannak beépítve. Szükséges a motor paramétereinek azonosítása vagy az alapértelmezett érték módosítása a tényleges helyzet alapján, hogy a lehető legjobban megfeleljen a tényleges értéknek, ellenkező esetben ez befolyásolhatja a működést és a védelmi teljesítményt.

4) A kábelben vagy a motorban fellépő rövidzárlat riasztáshoz vagy akár a hajtás felrobbanásához vezethet. A rövidzárlati szigetelési vizsgálatot az első alkalommal telepített motoron és vezetékeken el kell végezni. Ez a napi karbantartásnál is nélkülözhetetlen. A teszt elvégzésekor válassza le teljesen a meghajtót a vizsgált alkatrésztől.

2. fejezet Termék információ

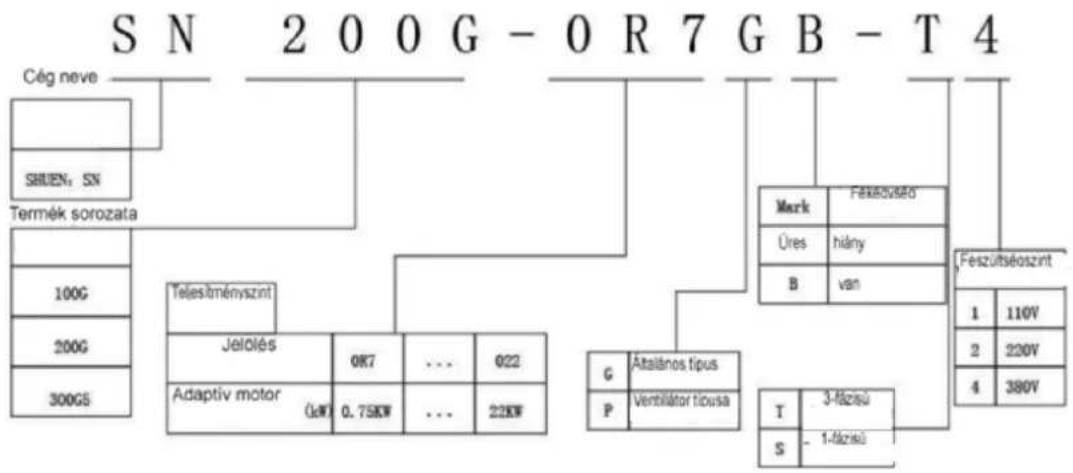

2.1 Megjejlölés

1. fejezet Termék információ

2.1 A megjelölés szabályai

2.2 Adattábla

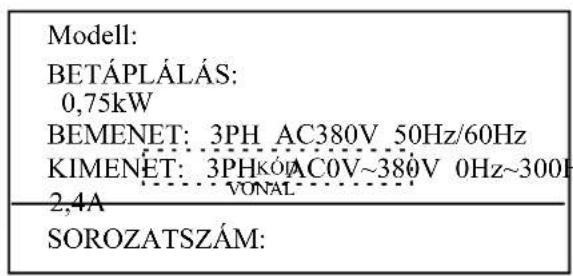

Modell: BETÁPLÁLÁS: 0,75kW BEMENET: 3PH AC380V 50Hz/60Hz KIMENET: 3PHKÓPAC0V~380V 0Hz~300F 2,4A SOROZATSZÁM:

2–2. ábra Adattábla

2.3 Frekvenciaváltó

2-1. ábra A frekvenciaváltó típusa és műszaki adatai

A frekvenciaváltó típusa	Névleges teljesítmény [W](kVA)	Bemeneti áram(A)	Kimeneti áram(A)	Adaptív motor
				kW	KM
Háromfázisú betáplálás: 380V, 50/60Hz
10061537	1,5	3,4	2,1	0,75	1
10061534	3,0	5,0	3,8	1,5	2
10061533	4,0	5,8	5,1	2,2	3
10061532	5,9	10,5	9,0	3,7	5
10061531	8,9	14,6	13,0	5,5	7,5
10061530	11,0	20,5	17,0	7,5	10
10061536	17,0	26,0	25,0	11,0	15
10061535	21,0	35,0	32,0	15,0	20

2.4 Müszaki adatok

2-2. táblázat A frekvenciaváltó műszaki adatai

Pozició. Értékek
Funkciók alap-	Legmagasabb frekvencia	Vektoros vezérlés: 0~300HzU/f vezérlés: 0~3200Hz
	Vivőfrekvencia	0,5kHz~16kHzAutomatikus vivőfrekvencia szabályozás a terhelési jellemzők alapján
	Bemeneti frekvencia felbontás	Értékbeállítások: 0,01HzSzimulációs beállítások: legmagasabb frekvencia × 0,025%
	Vezérlés mód	SVCFVCU/f vezérlés:
	Índító nyomaték	G géptípus: 0.5Hz/150% (SVC); 0Hz/180% (FVC)P géptípus: 0,5Hz/100%
	Beállítási tartomány [mm]	1: 100 (SVC)	1: 1000 (FVC)
	Sebességstabilizálás pontossága	±0.5% (SVC)	±0.02% (FVC)
	Nyomatékszabályozás pontossága	±5% (FVC)
	Túlterhelési kapacitás	G géptípus: Névleges áram 150%-a 60 másodpercnél; névleges áram 180%-a 3 másodpercnélP géptípus: Névleges áram 120%-a 60 másodpercnél; névleges áram 150%-a 3 másodpercnél
	Nyomaték promóció	Automatikus nyomatéknövelés; kézi nyomaték 0,1% ~ 30,0% növekedés
	U/f görbe	Három lehetőség: lineáris típus; többpontos típus; Az N-edik teljesítménytípus U / f görbéje(1,2 teljesítmény, 1,4 teljesítmény, 1,6 teljesítmény, 1,8 teljesítmény, 2 teljesítmény)
	U / f szétlválasztás	2 lehetőség: teljes szétválasztás, fél szétválasztás
	Gyorsulási/lassulási görbék	Gyorsulási/lassulási módszer lincáris vagy S görbe. Négyfélegyorsítási/lassulási idő. Gyorsítási/lassulási időtartomány: 0,0 - 6500,0
	DC fékezés	DC fékezési frekvencia: 0.00Hz~maximális frekvencia; fékezés ideje: 0,0 s ~ 36,0 s fékhatás; áramérték: 0,0% ~ 100,0%
	Lépésvezérlés	Lépésfrekvencia tartomány: 0,00 Hz ~ 50,00 Hz;Lépésgyorsítási/lassulási idő 0,0s ~ 6500,0s
	Egyszerű PLC, többlépcsős sebesség	16 lépéssebességet valósít meg a beépített PLC-vel vagy vezérlőterminállal.
	Be;pátett PID	Könnyen megvalósítható folyamatvezérlés, zárt hurkú vezérlőrendszer
	Automatikus feszültségszabályozás	A hálózati feszültség változása esetén automatikusan állandó értéken tartja a kimeneti feszültséget
	Túlfeszültség, túláram, leállás vezérlése	Automatikus áram/feszültség korlátozás működés közben, megakadályozza a túláram é túlfeszültség miatti gyakori leállásokat
	Gyors áramkorlátozó funkció	Csökkenti a túláram hibát, védi a hajtás normál működését.
	Nyomatékkorlátozás és szabályozás	A "Nawy" jelzés csökkenti a nyomatékot működés közben.megakadályozza a gyakori túláram kioldásokat, a zárt hurkú vektormód nyomatékszabályozást valósíthat meg.

Pozíció. Értékek
Egyedi funkciók	Tökéletes teljesítmény	Motorvezérlés megvalósítása a nagy teljesítményű áramvektor vezérlésnek köszönhetően
	Rövid áramszünet esetén működik	A feszültségecsökkenést átmeneti áramkimaradás csetén a terhelés visszacsatoló energiája kompenzálja, így a frekvenciaváltó rövid ideig folyamatosan üzemel.
	Gyors áramkorlátozás Elkerüli el az inverter gyakori túláramhibáit.
	Időkontroll	Időszabályzó funkció: időbeállítás 0,0 perc ~ 6500,0 perc tartományban
	Többmotoros kapcsoló	2 motorparaméterkészlet 2 motor kapcsolási vezérlését teszi lehetővé
	Többszálú busz	Kétféle spot típusú tercpi busz támogatása: R S -4 8 5, C A N li n k
	Túlmelegedés elleni védelem	Opcionális többfunkciós kártya, A13 analóg bemenet fogadja a motor hőmérséklet-érzékelő jelét (PT100, PT1000)

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	Multi enkoder	Különféle jeladókat támogat, például differenciál-, nyitott kollektort és forgótranszformátort
	Felhasználók által programozható	Az opcionális, felhasználó által programozható kártya lehetővé teszi a másodlagos fejlesztést.
	Hatalmas háttérszoftver	Működési paraméterek és virtuális oszcilloszkóp támogatása. A frekvenciaváltó belső állapotának grafikus monitorozásának megvalósítása virtuális oszcilloszkópon keresztül.
Sorkapcsok	Parancsforrás	Adott kezelőpanel, adott vezérlőterminál, adott soros kommunikációs port.Többféle átkapcsolás lehetősége
	Frekvenciaforrás	10 frekvenciaforrás: adott számjegy, adott analóg feszültség, adott analóg áram, adott impulzus, adott soros port. Többféle átkapcsolás lehetősége
	Frekvencia segédforrás	10 segédfrekvencia- forrás. Segédfrekvencia hangolás és frekvenciaszintézis rugalmas megvalósítása
	Bemeneti sorkapcsok	Alapértelmezés:5 digitális bemeneti csatlakozó, amelyek közül 1 támogatja a 100 Hz-cs nagy sebességű impulzus bemenetet,2 analóg bemeneti csatlakozó, amelyek közül 1 támogatja a 0 ~ 10 V feszültség bemenetet, 1 támogatja a 0 ~ 10 V feszültséget vagy 4 ~ 20 mA árambemenetetBővítési lehetőség:5 digitális bemeneti csatlakozó1 analóg bemeneti csatlakozó, amely támogatja a 0 ~ 10 V feszültséget.
	Kimeneti sorkapcsok	Alapértelmezés:1 nagy sebességű impulzus kimeneti csatlakozó (a nyitott kollektor optionális), támogatja a 0 ~ 100 kHz-cs négyzetes kimeneti jelet1 digitális kimeneti csatlakozó1 relé kimeneti csatlakozóAz analóg kimenet 1 kapcsa támogatja a 0 ÷ 20 mA árambemenetet vagy 0 ÷ 10 V feszültséget.Bővítési lehetőség:1 digitális kimeneti csatlakozó1 relé kimeneti csatlakozóAz analóg kimenet 1 kapcsa támogatja a 0 ÷ 20 mA árambemenetet vagy 0 ÷ ~ 10 V feszültséget.

Pozíció.		Értékek
Kijelző és billentyűzet támogatás	LED kijelző	Kijelző paraméterei
	Billentyűzár és funkcióválasztás	A billentyűk részleges vagy teljes zárása, egyes billentyűk funkcióinak meghatározása a visszaélések elkerülése érdekében.
	Védelmi funkció	Motor rövidzárlat észlelése bekapcsolás után, alapértelmezett bemeneti / kimeneti fázisvédelem, túláramvédelem, túlfeszültség védelem, feszültségcsökkenés védelem, túlmelegedés elleni védelem, túlterhelés elleni védelem.
	Választható kiegészítők	LCD kezelőpanel, fékező egység, többfunkciós bővítőkártya, IO (be/ki) bővítőkártya, RS485 kommunikációs kártya, CANlink kommunikációs kártya, PG kártya differenciál bemenettel, PG kártya forgó transzformátorral, PG kártya OC bemenettel.
Működési környezet	Felhasználási hely	Beltéri használatra közvetlen napfény, por, maró hatású gázok, gyulékony gázok, olajköd, vízgőz, csöpögő víz vagy sótartalom nélkül.
	Magasság:	< 1,000m
	Környezeti hőmérséklet[°C]	-10°C~+40°C (40 °C ~ 50 °C környezeti hőmérséklet esetén a készülék működtetéséhez a hőmérsékletet csökkenteni kell)
	Páratartalom	< 95%RH, páralecsapódás nélkül
	RezgésekDrgania	< 5,9m/s (0,6g)
	árolási hőmérséklet	-20°C~+60°C

2.5 Külső rajz, rögzítőfuratok méretei
2.5.1 Külső rajz

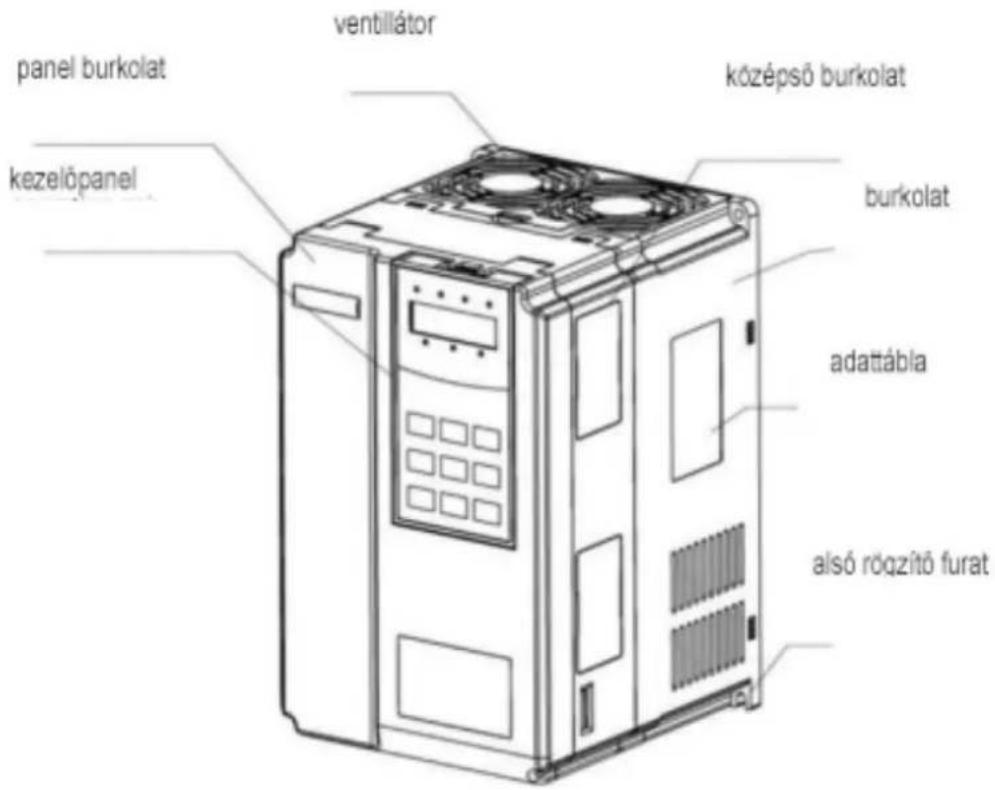

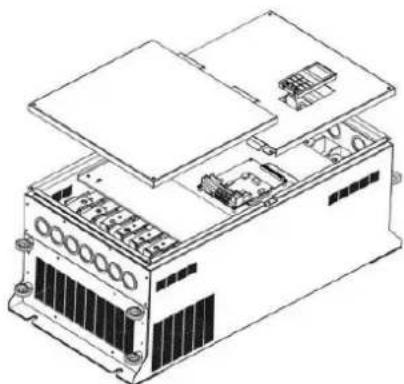

panel burkolat kezelöpanel ventillátor középső burkolat burkolat adattábla alsó rögzítő furat

2-3. ábra VFD külső nézet

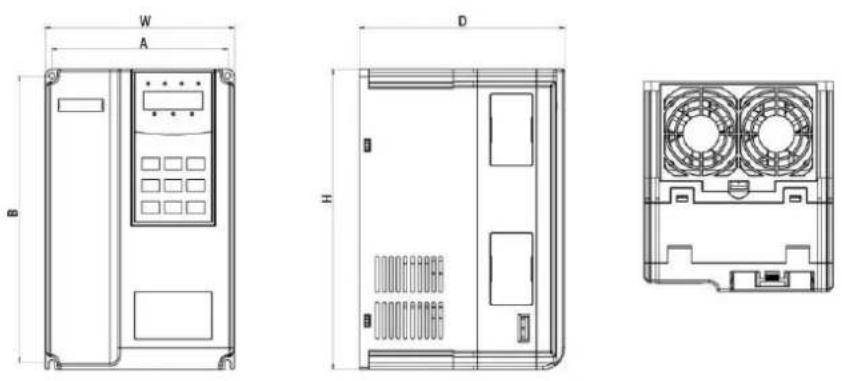

2-4. ábra Külső méretek és szerelési műanyag elemek sematikus rajza

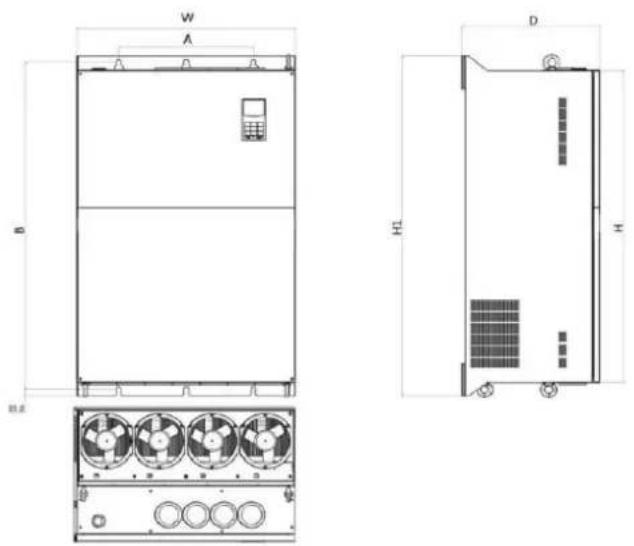

2-5. ábra Külső méretek és szerelési műanyag elemek sematikus rajza

A típusok burkolatai a következők:

Tipusl	Burkolat típusa
Egyfázisú 220V
0,4kW~2,2kW	Műanyag burkolat
Háromfázisú 220V
0,4kW~7,5kW	Műanyag burkolat
11kW~75kW	Fém burkolat
Háromfázisú 380V
0,75kW~15kW	Műanyag burkolat
18,5kW~400kW	Fém burkolat

2.5.2 A 2-3. ábrához A hajtás rögzítőfuratainak méretei (mm).

A frekvencia váltó típusa	Rögzítőfurat (mm)		Külső méret (mm)			Fura t átm érője	Tö me g (kg)
	A	B	H	W	D
10061537	114	172	186	125	159	ø5,0	1,7
10061534
10061533
10061532	149	237	218	160	174	ø5,0	3,2
10061531
10061530
10061536	190	305	322	208	192	ø6,0	6,5
10061535

Nagy hatásfokú frekvenciaváltó műszaki paraméter

67.3 127.4

2.5.3 A kijelzőpanel külső méretei

70 16.50 128.9 127 MOTORORMS OKON LIMITER LJ00 PUM CASM OFFICE RETURN OFFICE

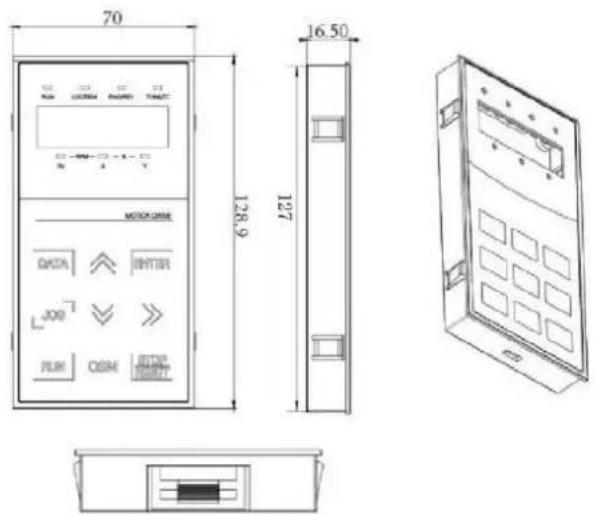

2-6. ábra A kijelzőpanel külső méretei

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

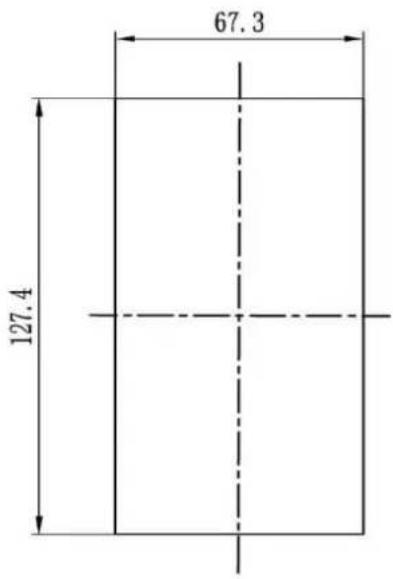

A kijelzőpanelen lévő furatok mérete:

E F Aluminium laposidom B A C D G

2-7. ábra A kijelzőpanelen lévő furatok mérete

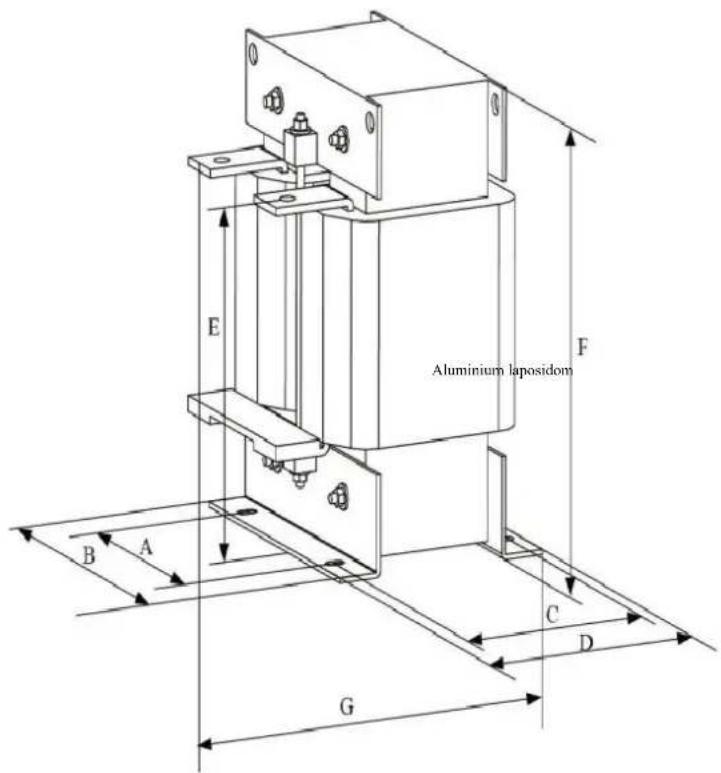

2.5.4 A külső egyenáramú reaktor méretrajza

2.8.4 A külső egyenáramú reaktor méretrajza

Megjegyzés: speciális követelmények esetén lehet nem szabványos elemeket választani.

Külső egyenáramú reaktor telepítési módja: Frekvenciaátalakító telepítésekor a felhasználóknak el kell távolítaniuk a jumpert - arézsínt a P1 és a föhurok vezetékkivezetése (+) között, az egyenáramú reaktort pedig a P1 és (+) közé kell csatlakoztatni. Vigyázzunk a vezetékek polaritására a reaktorkapocs és a konverter P1 kapcsa között (+). Az egyenáramú reaktor felszerelése után a P1 és (+) közötti rézsinre nincs szükség.

2.6 Választható kiegészítők

2-6 táblázat Frekvenciaváltó tartozékok

Név	Modell	Funkció	Vigyázat!
Külső fékezőegység	SNBU	A külső fékegység 18,5 kW és afelett	75 kW-tól több párhuzamos csatlakozást is fogad
Többfunkciós bővítőkártya	IO-MINI-V03	Ihozzáad egy ötjegyü bemenetet és egy analóg feszültségbemenet. Az AI3 egy izolált analóg mennyiség, amely csatlakoztatható a PT100-hoz és a PT1000-hez; egy relé kimenet, egy digitális kimenet és egy analóg kimenetRS485 / CAN kimeneti feszültség	Alkalmas 3,7 kW és nagyobb teljesítményű modellekhez
I/O bővítőkártya (bc/ki)	IO1	Háromjegyü bemenetet ad hozzá	Alkalmas az egész sorozathoz

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

MODBUSkommunikációs kártya	RS485	Leválasztó RS-485 kommunikációs kártyával	Alkalmas az egész sorozathoz
CANlinkkommunikációs bővítőkártya	CANLINK-V03	CANlink kommunikációs adapterkártya	Alkalmas az egész sorozathoz
Differenciálkódolóinterfész kártya	PG1	Differenciál forgó jeladó interfész kártya, alkalmas 5 V-os áramforráshoz	Alkalmas az egész sorozathoz
Forgó transzformátorinterfész kártya	PG2	Forgó jeladóhoz alkalmas, 10 kHz meghajtó frekvencia, DB9 interfész	Alkalmas az egész sorozathoz
Kódoló interfész kártya nyitott kollektorral	PG3	Kódoló interfész kártya nyitott kollektorral1-es kimeneti frekvenciaosztással: 1: adaptív 15 V-os áramforráshoz	Alkalmas az egész sorozathoz
LED vezérlőpanel	SNKE	LED kijelző és kezelői billentyűzet	Alkalmas az egész sorozathoz
Hosszabbító	SNCAB	Hosszabbító	Normál konfigurációban 3 méter hosszú

2.7 A frekvenciaváltó rendszeres karbantartása....15

2.7.1 Rutin karbantartás

A környczeti hömérséklet, páratartalom, por és vibráció hatása a belső alkatrészek elöregedéséhez és csetleges meghibásodásokhoz vezet, valamint lerövidíti a hajtás élettartamát, ezért elengedhetetlen a rutin- és rendszeres karbantartás.

Rutinellenőrzési tételek:

1) w przypadku nienormalnej zmiany dźwięku podczas pracy silnika;
2) a járó motor vibrációja esetén
3) A frekvenciaváltót telepítése környezetének megváltozása esetén
4) a frekvenciaváltó hütöventilátorának rendellenes működése esetén
5) a frekvenciaváltó túlmelegedése esetén

2.7.2 Rendszeres átnézések, rendszeres ellenőrzések:

1) Rendszeresen ellenőrizze és tisztítsa a légcsatornát.
2) Ellenőrizze, hogy a csavarok nem lazák-e.
3) Ellenőrizze, hogy nincs-e elektromos ív jele a vezetékek kapcsain

2.7.3 A frekvenciaváltó tárolása

A frekvenciaváltó megvásárlása után a felhasználónak gondoskodnia kell az átmeneti és hosszú távú tárolásnál:

1. Helyezze cégünk eredeti csomagolásába.
2. A hosszú távú tárolás az elektrolitkondenzátor károsodásához vezet. Gondoskodjon arról, hogy a berendezés 2 éven belül legalább 5 órán át legyen bekapcsolva, és feszültségszabályozóval fokozatosan növelje a bemeneti feszültséget a névleges értékre.

2.8 Garancja

Az ingyenes karbantartás csak a frekvenciaváltóra vonatkozik. A rendeltetésszerű használat során keletkező hibákért, sérülésekért cégünk 18 hónapig (a termék gyárból való elhagyásától és a készüléken lévő vonalkód dátumától számítva) vállal felelősséget a javításért. 18 hónap elteltével javítási díj kerül felszámításra. Még az első 18 hónapban is díjat számítanak fel: az utasítások megsértéséből adódó berendezési károk, tűz, árvíz, hibás feszültség stb. miatti károk, a frekvenciaváltó rendellenes alkalmazási célú használatából ercdő károk esctén. A vonatkozó szolgáltatási díj a gyártó egységes díjszabása szerint kerül felszámításra. Ellenkező megállapodás esctén az a megállapodás élvez elsőbbséget.

2.9 Útmutató a fékelemek tipusának a kiválasztásához....16

A 2-7. táblázat tartalmazza az iránymutatásokat. A felhasználók az aktuális helyzet alapján választhatnak különböző ellenállásértéket és teljesítményt (az ellenállásérték azonban nem lehet alacsonyabb a táblázatban ajánlott értéknél, a teljesítmény nagy lehet). A fékellenállás kiválasztása a ténylegesen használt rendszer motorteljesítményétől függ, és összefügg a rendszer tehetetlenségével, a leállási idővel és a potenciális energiaterheléssel, ezért a felhasználóknak a fennálló helyzet alapján kell választaniuk. Minél nagyobb a rendszer tehetetlensége, annál rövidebb lesz a fékezési idő és frekvencia, ezért a fékellenállásnak nagy teljesítményünek és alacsony ellenállási értékkel kell rendelkeznie.

2.9.1 Ellenállási érték kiválasztása

A fékezés során a motorból visszanyert szinte teljes energia a fékellenállásra fordítódik. Íme a képlet: U * U / R = Pb U - stabil fékfeszültség (rendszertől függően változik, általában 700 V)

Pb - fékezőerő

Nagy hatásfokú frekvenciaváltó műszaki paraméterei 2.9.2 A fékellenállás teljesítményének kiyálasztása Elméletileg a van a Akár 70%-os Képlet: 0,7 * Pr = Pb * D, ahol Pr - ellenállás frekvencia (részvétel a teljes folyamatban a visszanyeres lift - 20% ~ 30%, letekercsels / lift - 50% ~ 60%, véletlenszerű általában 10% ≥100mm fékezőerővel. A során) ≥100mm fékellenállás nagysága összhangban csökkentés is alkalmazható. teljesítménye; D - fékezési visszatekercsels - 20 ~ 30%, fékezési terhelés - 5%

2-7. ábra A fékelemek kiválasztása a típustól függ

A frekvenciaváltó típusa	Ajánlott teljesítmény	Ajánlott ellenállási érték	Fékezőegység	Vigyázat!
10061537	150W	≥ 300	Alapkivitelben beépített	Nincsenek konkrét útmutatások
10061534	150W	≥ 220
10061533	250W	≥ 200
10061532	300W	≥ 130
10061531	400W	≥ 90
10061530	500W	≥ 65
10061536	800W	≥ 43
10061535	1000W	≥ 32

3. fejezet Mechanikai és elektromos szerelés

3.1 Mechanikai szerelés

3.1.1 Telepítési környezet:

1) Környezeti hömérséklet: a környezeti hömérséklet nagymértékben befolyásolja a frekvenciaváltó élettartamát, ezért a környezeti hömérséklet a frekvenciaváltó működése során nem haladhatja meg ezt a tartományt: (-10 °C \~ 50 °C).
2) Helyezze a meghajtót enyhénkevésbé gyúlékony felületre, és hagyjon körülötte elegendő helyet a hő elvezetéséhez. Az inverter működése közben sok hő keletkezik. Csavar segytségével függőlegesen szerelje fel a tartókonzolra.
3) Olyan helyre szerelje fel, ahol alacsony a vibráció <0,6 G. Ne tegye ki ütéseknek.
4) Ne szerelje közvetlen napfénynek, nedvességnek, csöpögő víznek stb. kitett helyre.

B

]

B

5) Kerülje a telepítést olyan helyre, ahol maró, gyúlékony és robbanásveszélyes gáz van a levegőben.
6) Kerülje az olajfoltos, poros és fémporos helyre történő felszerelést.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Az alaptest felszerelése

Felszerelés alulról és felülröl

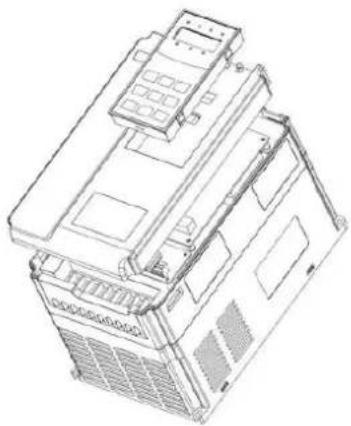

.3-1. ábra A frekvenciaváltó beépítési sémája

Az alaptest felszerelése: Ezt a méretet nem kell figyelembe venni, ha a hajtás teljesítménye ≤22 kW. Viszont > 50 mm-nek kell lennie, ha a frekvenciaváltó teljesítménye > 22 kW.

Felső és alsó szerelés: szerelje fel a höszigetelő lapot az ábra szerint.

Teljesítmény	Szerelési méretek
	B	A
≤15kW ≥100mm		nincsenck követelmények
18,5kW - 30kW	≥200mm	≥50mm
≥37kW ≥300mm	≥50mm

3.1.2 A mechanikus szerelésnél figyelembe kell venni a hõleadást. Vegyük figyelembe az alábbiakat:

1) A meghajtót függőlegesen szerelje fel, hogy a hő felfelé tudjon oszlani, megfordítani tilos. Ha több meghajtó van a szekrényben, ajánlatos egymás mellé telepíteni őket. Felső és alsó szerelést igénylő esetekben a hőszigetelő lapot a 3-1. ábra szerint szerelje fel.

2) A szerelési tér a 3-1. ábrán látható, figyelembe véve a hajtás höelvezetésére szolgáló helyet. Vegye figyelembe a rack többi alkatrészének höelyvezetését.

3) A tartókonzolnak nem gyúlékony anyagból kell lennie.

4) Fémpor jelenléte esetén javasoljuk, hogy a fütőtestet a szekrényen kívül helyezze el. A teljesen zárt szekrényben a helynek a lehető legnagyobbnak kell lennie.

3.1.3 Alsó burkolat le- és felszerelése

A 18,5 kW-nál kisebb frekvenciaváltó műanyag házas. A 3-2, 3-3 ábra az alsó műanyag házfedél szétszerclését mutatja. Az alsó takarólemez kampóját belülről egy szerszámmal nyomjuk ki.

3-2. ábra A műanyag ház alsó burkolata leszerelési rajza

3-3. ábra A lemez alsó burkolat leszerelési rajza

A 18,5 kW-nál nagyobb frekvenciaváltó lemez burkolatú. A 3-3. ábra az alsó fémburkolat leszerelését mutatja. Lazítsa meg az alsó fedél esavarját egy szerszámmal.

Veszély!

Az alsó fedölemez eltávolításakor ügyeljen arra, hogy ne essen le, mert személyi sérülést vagy a berendezés károsodását okozza.

3.2 Elektromos szerelés

3.2.1 Útmutató a meghajtó elektromos perifériáinak modelljének kiválasztásához.

3-1. táblázat Útmutató a meghajtó elektromos perifériáinak modelljének kiválasztásához

Frekvenciaváltó típusa	(MCCB) A	Ajánlott kontaktor A	A fö áramkör vezetékei a bemeneti oldalon, mm^2	A fö áramkör vezetékei a kimeneti oldalon, mm^2	Ajánlott vezérlőáramk öri kábelek, mm^2
Három fázis 380V
10061537	10	10	2,5	2,5	1,0
10061534	16	10	2,5	2,5	1,0
10061533	16	10	2,5	2,5	1,0
10061532	25	16	4,0	4,0	1,0
10061531	32	25	4,0	4,0	1,0
10061530	40	32	4,0	4,0	1,0
10061536	63	40	4,0	4,0	1,0
10061535	63	40	6,0	6,0	1,0

3.2.2 Megjegyzések az elektromos perifériák elemeihez

3-2 táblázat Megjegyzések a frekvenciaváltó perifériás elektromos alkatrészeire vonatkozóan

Alkatrész neve	Felszerelés helye	Funkció
Levegőkapcsoló	A bemeneti áramkör előtt	Áramkimaradás, ha túláram van a csatlakoztatott berendezésben.
Kontaktor	A levegőkapcsoló és a meghajtó bemeneti oldalán	Az átalakító ki/bekapcsolása Kerülje a hajtás mágneskapcsoló általi gyakori be- és kikapcsolását (<percenként kétszer) vagy a közyetlen indítást.
AC bemeneti fojtótekercs	Az átalakító bemeneti oldaláról	A teljesítménytényező támogatása a bemeneti oldalon; a magasabb felharmonikusok kiküszöbölése a bemeneti oldalon és a berendezés károsodásának megelőzése a feszültség hullámforma torzulása miatt;a teljesítményfázisok közötti aszimmetria okozta kiegyensúlyozatlan bemeneti áram kiküszöbölése.
EMC bemeneti szűrő	Az átalakító bemeneti oldaláról	A külső vezetőképesség és a hajtási zaj csökkentése; csökkenti a vezetési zavart a tápegységtől a meghajtóig, elősegítve a meghajtó interferencia-ellenes képességét.
DC fojtótekercs	Az átalakító egyenáramú busz oldaláról	A teljesítménytényező elömozdítása a bemeneti oldalon; az átalakító hatásfokának és termikus stabilitásának növelése. A magasabb harmonikusok hatásának kiküszöbölése az átalakító bemeneti oldalán, c sökkentve a külső vezetőképességet és az interferenciát.
AC kimeneti fojtótekercs	A hajtás kimenete és a motor között.Szerelje a frekvenciaváltó közelébe	Az inverter kimeneti oldala sokkal magasabb harmonikusokat tartalmaz. Ha a motor messze van a hajtástól, sok szórt kapacitás van az áramkörben. Bizonyos harmonikusok rezonanciát okozhatnak az áramkörben, ami rontja a motor, sőt a motor szigetelési tulajdonságait, nagy szivárgási áramot generál, és gyakori védelmet okoz a hajtásban. Ha a hajtás és a motor közötti távolság általában 50 m-nél nagyobb, javasolt AC kimeneti fojtótekercs felszerelése.

3.2.3 Kábelezés módja

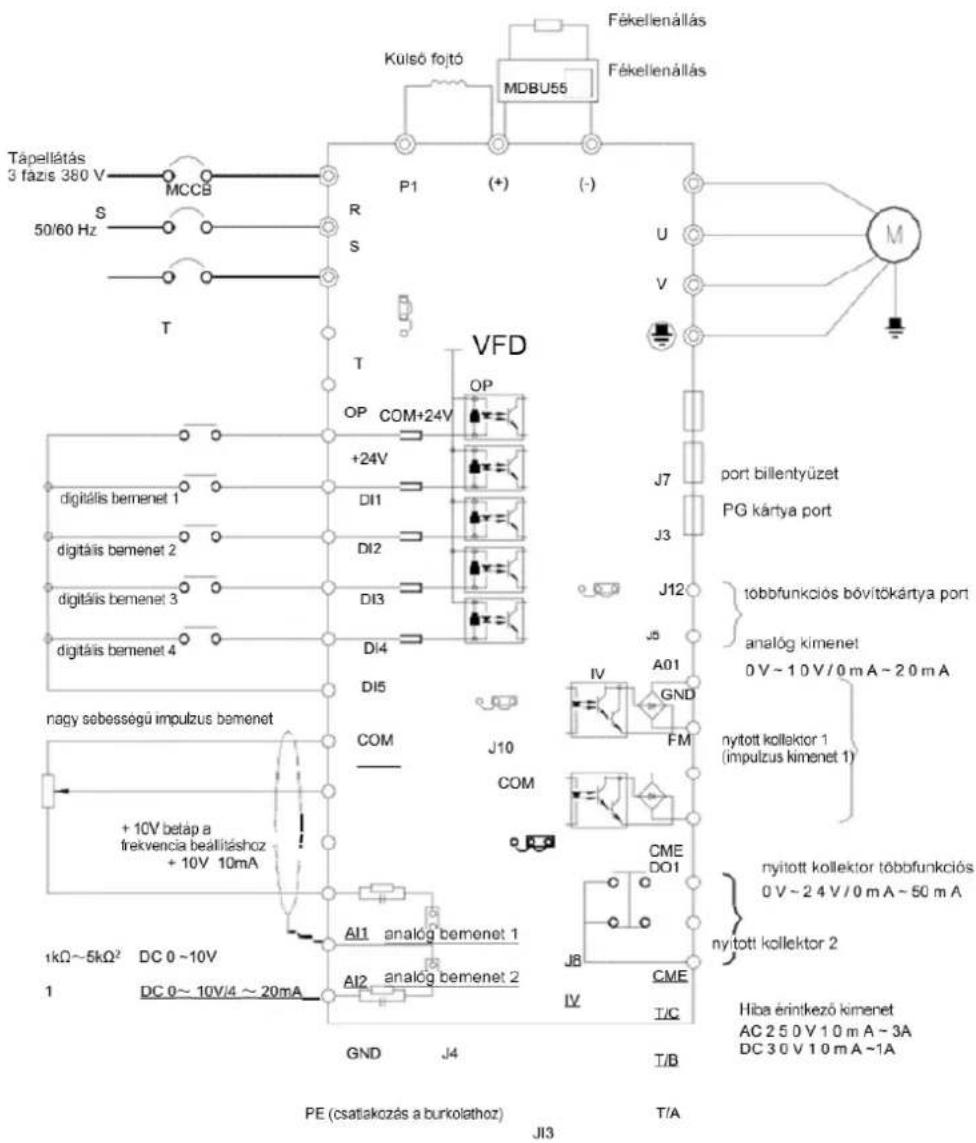

Frekvenciaváltó bekötési rajza:

Täpellátás 3 fazis 380 V S 50/60 Hz T MCCB R S P1 (+) (-) VFD OP COM+24V +24V DI1 DI2 DI3 DI4 DI5 COM J10 COM J7 port billentyüzet PG kártya port J3 J12 J5 többfunkciós bővítőkártya port analóg kimenet 0 V ~ 10 V / 0 mA ~ 20 mA nyitott kollektor 1 (impulzus kimenet 1) A01 GND FM CME DO1 NYITOTT KOLLEKTOR TÖBBFUNKCIÓS 0 V ~ 24 V / 0 mA ~ 50 mA NYITOTT KOLLEKTOR 2 Hiba érintkező kimenet AC 2 5 0 V 1 0 mA ~ 3A DC 3 0 V 1 0 mA ~ 1A TE (csatlakozás a burkolathoz) PE (csatlakozás a burkolathoz) J13 T/A T/B GND J4 I1 analog bemenet 1 AI1 analog bemenet 2 AI2 analog bemenet 1 I3 Nagy sebességű impulzus bemenet + 10V betáp a frekvencia beallitáshoz + 10V 10mA

COM
Figyelem:
1) © a főáramkör kivezetésére vonatkozik, o a vezérlökör kivezetésére vonatkozik.
2) A fékellenállást a felhasználó igényei szerint kell kiválasztani, további részletekért lásd a fékellenállás modell kiválasztására vonatkozó irányelveket.

3.2.4 Főáramkör kivezetései és kábelezése

1) Egyfázisú frekvenciaváltó főáramköri kapcsainak leírása

A kapcsok jelölése	Név	Magyarázat
L1,L2	Egyfázisú táp bemeneti kapocs	Egyfázisú 220V AC tápegység
(+), (-)	Az egyenáramú busz pozitív / negatív kapcsai	DC busz belépési pont
(+), PB	Fékellenállás csatlakozó kapocs	Fékellenállás csatlakoztatása
U, V, W	Hajtás kimeneti terminál	Háromfázisú motor csatlakoztatása
PE\	Földbilincs	Földbilincs

2) Egyfázisú frekvenciaváltó főáramköri kapcsainak leírása

+10V

AI1

AI2

DI1

DI2

DI3

DI4

DI5

COM

GND

GND

AO1

CME

COM

DO1

FM

+24V

OP

T/A

T/B

T/C

A kapcsok jelölése	Név	Magyarázat
R、S、T	Bemeneti csatlakozó a háromfázisú tápellátáshoz	Csatlakozási pont háromfázisú váltakozó áramú bemenethez
(+), (-)	Az egyenáramú busz pozitív / negativ kapcsai	DC busz és fékegység bemeneti pontja
(+), PB	Fékellenállás csatlakozó kapocs	Fékellenállás csatlakoztatása
P1, (+)	Terminál külső egyenáramú reaktorhoz	Csatlakozási pont külső egyenáramú reaktorhoz
U, V, W	Hajtás kimeneti terminál	Háromfázisú motor csatlakoztatása
PE	Földbilincs	Földbilincs

Figyelmeztetések a kábelezéshez:

a) L1, L2 vagy R, S, T bemeneti teljesítmény :

b) A hajtás bemeneti oldalán lévő vezetékek nem igényelnek fázissorrendet. Óvintézkedések a kábelezésnél:

1: (+) (-) Egyenáramú busz sorkapcsai: Az egyenáramú buszon (+) (-) reziduális feszültség van a kikapcsolás után. Várja meg, amíg a CHARGE lámpa kialszik, és ellenőrizze, hogy <36 V, ellenkező esctben áramütés veszélye áll fenn.

2: Külső fékezőelem kiválasztásakor kerülje a polaritás felcserélését (+) (-), különben károsítja a frekvenciaváltót vagy akár tűzet is okozhat.

3: A fékegység kábelhossza nem haladhatja meg a 10 m-t Párhuzamos csatlakoztatáshoz csavart érpárt vagy tömített dupla kábelt kell használni. Ne csatlakoztassa közvetlenül a fékellenállást az egyenáramú buszra, különben károsítja a frekvenciaváltót vagy akár tüzet is okozhat.

c) Csatlakozókapocs (+), PB fékellenállás:

Ellenőrizze a beépített fékegység és a fékellenállás csatlakozókapcsának típusát. A fékellenállás típusának meg kell felelnie az ajánlott értéknek, és a vezetéktávolságnak <5 m-nek kell lennie, különben a frekvenciaváltó megsérülhet.

d) P1 csatlakozókapocs, (+) külső egyenáramú reaktor

220V37KW és 380V75kW feletti frekvenciaváltó esetén a P1 és (+) kivezetések közötti összekötő szalagot el kell távolítani a DC reaktor külső beszerelésekor, és az egyenáramú reaktort a két kapocs közé kell csatlakoztatni.

e) U, V, W a frekvenciaváltó kimeneti oldalán: ne csatlakoztasson kondenzátort vagy túlfeszültség-csillapítót a frekvenciaváltó kimeneti oldalára, különben gyakori védelemhez vezet, vagy akár károsítja a konvertert. A disszipált kapacitás hatása miatt, ha a motorkábel túl hosszú, könnyen elektromos rezonanciát hoz létre, amely károsítja a motor szigetelését vagy nagy szivárgóáramot hoz létre, és a hajtás gyakori védelmét okozza. Ha a motorkábel > 100 m, AC bemeneti fojtótekercset kell felszerelni.

f) PE földelö bilincs

Tipustól függően a földelési kapocs jelölése eltérő lehet, de a jelentése ugyanaz. A fenti leírásokban az azt jelenti, hogy a földelés PE vagy.

Fenn kell tartani a földelökapocs megbízható földelését, és a földelő vezeték ellenállása <0,1 Ω legyen, különben hibás működéshez vagy akár a berendezés károsodásához is vezethet. Ne használjon PE vagy N és N földelő bilincseket együtt ugyanazon a földvezetéken

3.2.5 Vezérlöterminál és vezetékek

1) A vezérlőáramkör kivezetéseinek elrendezésének diagramja a következő:

(Megjegyzés: Nincs rövidzálat a meghajtó CME és COM, OP és +24 V között. A felhasználók a CME és az OP bekötési módot választják a J10, illetve J9 segítségével.

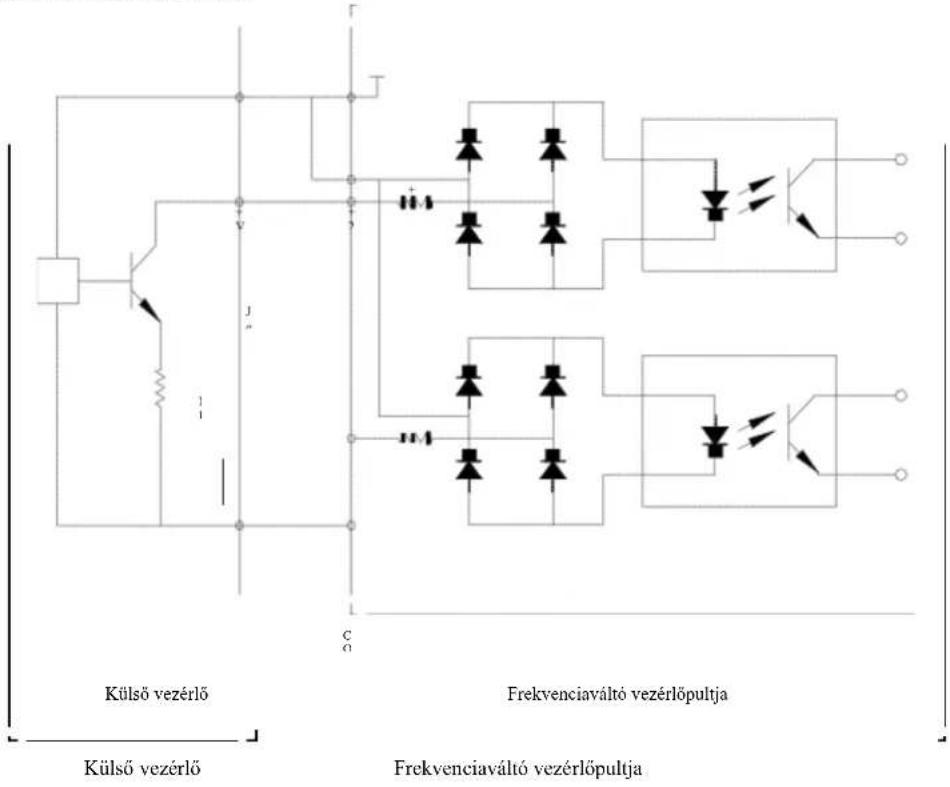

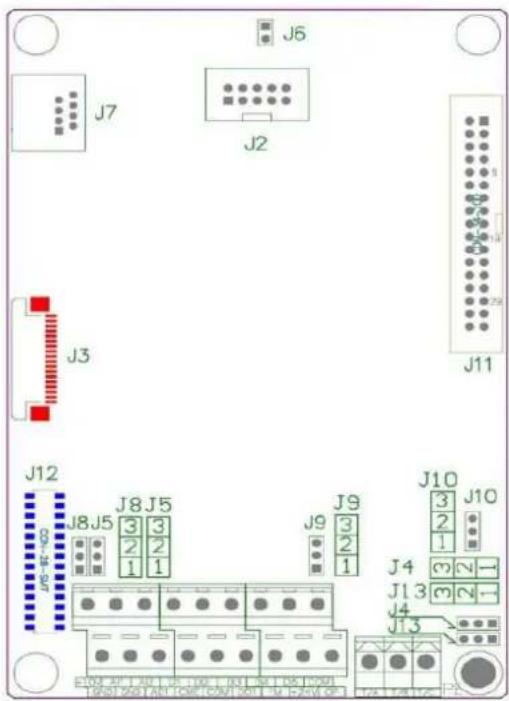

3-5. ábra A vezérlőáramkör kivezetéseinek elrendezésének diagramja

2) A vezérlőkapcsok működési leírása

3-3 táblázat A frekvenciaváltó vezérlőkapcsainak működési leírása.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Típus		Szimbólium kapocs-	Kapocs neve	Funkció
Betáplálás		+10V-GND	Külső + 10V tápegység csatlakoztatása	Külső + 10 V tápellátást tesz lehetővé, max. kimeneti áram: 10mA. Általánosan mint a külső potenciométer munkabetápjaként használják, a potenciométer ellenállás értéktartománya: 1 kΩ ~ 5 kΩ.
		+24V-COM	Külső + 24V tápegység csatlakoztatása	+24 V-os külső tápellátást biztosít a digitális I/O terminál és a külső érzékelő tápellátásaként. Maximális kimeneti áram: 200mA.
		OP	Külső betáp bemeneti terminál	Csatlakoztassa a + 24 V-ot vagy a COM-ot a vezérlőpanel J9 jumperén keresztül. Ha külső jelet használnak a DI1 ~ DI5 hajtáshoz, az OP -t a külső tápegységhez kell csatlakoztatni, és a J9 jumpcrt ki kell húzni.
Bemenet analóg	AI1-GND		Analóg bemeneti kapocs 1	1. Bemeneti feszültség tartomány: DC 0 V ~ 10 V.2. Bemeneti impedancia: 22kΩ
		AI2-GND	Analóg bemeneti kapocs 2	1. Beviteli tartomány: DC 0 V ~ 10 V / 4 mA ~ 20 mA, a vezérlőpanel J8 jumperétől függően2. Bemeneti impedancia: 22kΩ a feszültségbemenethez, 500Ω az árambemcnethez.

Típus	Szimbólium kapocs-	Kapocs neve	Funkció
Digitális bemenet	DI1- OP	Digitális bemenet 1	1. Elszigetelt optikai csatolás, kompatibilis a bipoláris bemenettel2. Bcmencti impedancia: 2,4 k 3. Feszültségtartomány a szintbemenethez: 9 V 30 V .
	DI2- OP	Digitális bemenet 2
	DI3- OP	Digitális bemenet 3
	DI4- OP	Digitális bemenet 4
	DI5- OP	Gyors bemenet impulzus	A DI1 ~ DI4 funkciója mellett nagy sebességű impulzus bemeneti csatorna is lehet.Maximális bemeneti frekvencia: 100 kIHz
Analog kimenet	AO1 -GND	Analog kimenet 1	A vezérlőpanelen található J5 jumper határozza meg a kimeneti feszültséget vagy áramerősséget.Kimeneti feszültség tartomány: 0 V 10 V .Kimeneti áram tartomány: 0mA 20mA
Digitális kimenet	DO1 -CME	Digitális kimenet 1	Elszigetelt optikai csatolás, bipoláris nyitott kollektoros kimenetKimeneti feszültség tartomány: 0 V 24 V ; kimeneti áram tartomány: 0mA 50mA Megjegyzés: A CME digitális kimenet és a COM digitális bemenet belsőleg le van választva, de a CME és COM rövidre zárása a vezérl öpanel J10 jumperén keresztül történik (a DO1 alapértelmezés szerint + 24 V hajtás). Ha a DO1 külső tápellátást igényel, húzza ki a J10 jumpert.
	FM- CME	Gyors impulzuskimene t	Ezt az F5-00 "FM terminál kimenet kiválasztása" funkciókód korlátozza.Gyors impulzus kimenetként a maximális frekvencia 100 kHz .Nyitott kollektoros kimenetként megfelel a DO1 specifikációnak.
Relékimene t	T/A-T/B	A bilincs normál esetben zárva	Kapcsolattartási képesség:AC250V, 3A, COSr = 0,4 DC 30V, 1A
	T/A-T/C	A kapocs normál esetben nyitva van

3) A jumperek és a segédkapcsok működési leírása

3-6. ábra A jumperek és a segédkapcsok elhelyezkedésének diagramja

3-4 táblázat A frekvenciaváltó jumpereinek és segédkapcsainak működési leírása

A jumperck jelölése		Név	Magyarázat
Segédkapocs	J12	Többfunkciós bővítőkártya port	28 vezetékes csatlakozó opcionális kártyákhoz (I/O bővítőkártya, PLC kártya, különféle buszkártyák stb.)
	J3	PG kártya port	Opciók: OC, differenciál forgó transzformátor stb.
	J7	Külső billentyűzet port	Külső billentyűzet
Jumper	J4	A PE és a GND összekötésére szolgáló jumper kiválasztása	Válassza ki, hogy a PE csatlakozik-e a GND-hez. Zavarok esetén kombinálja a PE-t a GND-vcl az cllenhatás crősítésére zavaroknak. Alapértelmezett kapcsolat. (Ahogy a 3-6 ábrán látszik, az 1-2 rövidzár a PE és a GND közötti kapcsolat, a 2-3 rövidzár a kapcsolat hiánya a PE és a GND között)
	J13	A PE és a COM összekötésére szolgáló jumper kiválasztása	Válassza ki, ha a PE csatlakozik-e a COM-hoz. Zavarok esetén csatlakoztassa a PE-t a COM-hoz, az interferencia erősítésére. Alapártelmezett kapcsolat. (Ahogy a 3-6. ábrán látható, az 1-2 rövidzárása a PE és a COM közötti kapcsolat, a 2-3 rövidzárlat a kapcsolat hiánya a PE és a COM között).
	J10	A CME és a COM összekötésére szolgáló jumper kiválasztása	Válassza ki, ha a CME csatlakozik-e a COM-hoz. Kapcsolat hiánya alapértelmezett. (Ahogy a 3-6. ábrán látható, az 1-2 rövidzárása a CME és a COM közötti kapcsolat, a 2-3 rövidzárlat a kapcsolat hiánya a CME és a COM között)
	J5	AO1 analóg kimenet kiválasztása	Válassza ki, hogy az AO1 analóg kimeneti kapcsa feszültség- vagy áramkimenet-c. Az alapértelmezett a kimeneti feszültség. (Ahogy a 3-6. ábrán látható, az 1-2 rövidzárása az feszültségkimcnet, a 2-3 rövidzárlat pedig áramkimenet). Kimeneti feszültség tartomány: 0 V-10 V. Kimeneti áram tartomány: 0mA -20mA
	J8	AI2 analóg kimenet kiválasztása	Válassza ki, hogy az AO1 analóg kimeneti kapcsa feszültség- vagy áramkimenet-e. Az alapértelmezett a feszültségkimcnet. (Ahogy a 3-6. ábrán látható, az 1-2 rövidzárása az feszültségkimcnet, a 2-3 rövidzárlat pedig áramkimenet). Kimeneti feszültség tartomány: 0 V-10 V. Kimeneti áram tartomány: 0mA -20mA

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

J9

OP terminál csatlakozás kiválasztása

Az OP terminál a +24V-ot vagy a COM-ot a J9 jumperen keresztül köti össze. +24V csatlakozás alapértelmezés szerint. (Amint a 3 -6. ábra mutatja, az 1-2 rövidzár csatlakozás az OP és +24 V között, a 2-3 rövidzár az OP és COM csatlakozása.).Ha külső jelet használ a DI1 ~ DI5 meghajtóhoz, csatlakoztassa az OP -t a külső tápegységhez, és távolitsa el a J9 jumpert.

4) A vezérlőkapcsok működési leírása

a) Analóg bemeni kapocs:

A gyenge analóg feszültségjelet könnyen befolyásolják a külső zavarok. Általában árnyékolt kábelt használnak, a kábel hossza a lehető legrövidebb legyen, és nem haladhatja meg a 20 m-t, ahogy az a 3-7. ábrán látható. Abban az esetben, ha bármilyen analóg jelet súlyosan zavarnak, szereljen be egy szűrökondenzátort vagy ferritmagot az analóg jelforrás oldalára a 3-7. ábra szerint.

Kevesebb, mint 20 meter VFD +10V AI GND PE Potenciometer

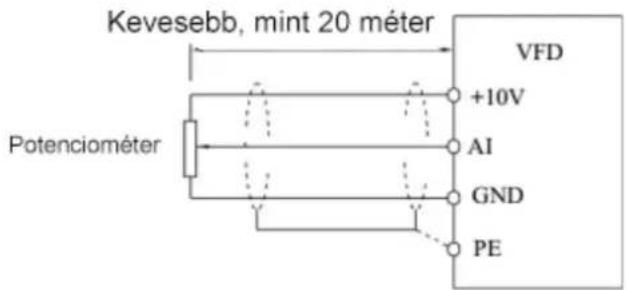

3-7. ábra Az analóg bemeneti terminál kapcsolási rajza

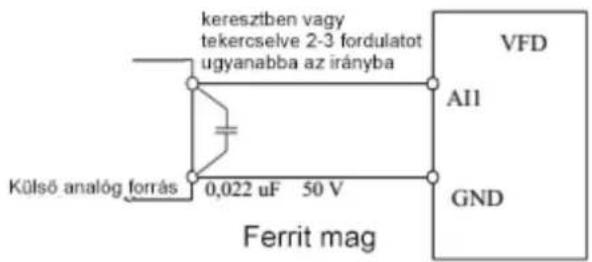

keresztben vagy tekercselve 2-3 fordulatot ugyanabba az irányba Külső analóg forrás 0,022 uF 50 V VFD AI1 GND Ferrit mag

3-8. ábra Az analóg bemeneti csatlakozók bekötési rajza

b) Digitális bemeneti sorkapocs: DI terminál csatlakozási módja

Általában árnyékolt kábelt használnak, a lehető legrövidebbet, amely nem haladhatja meg a 20 métert. Aktív meghajtó használatakor meg kell tenni a szükséges kiegyenlítési intézkedéseket teljesítményáthallás esetén. Kontaktorvezérlés javasolt.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Külső vezérlő Frekvenciaváltó vezérlöpultja Külső vezérlő Frekvenciaváltó vezérlöpultja

3-9. ábra Kábelezés

Ez a kábelezés legnépszerübb módja. Ha külső tápegységet használ, húzza a J9 jumpert +24 V és OP közé, csatlakoztassa a külső tápegység pozitív pólusát az OP-hoz, a külső tápegység negatív pólusát pedig a CME-hez.

Forrás típusú kábelezés

+ V + 2 2

D15,3.3k

CO M

Külsö vezérlő

Külső vezérlő

Frekvenciaváltó vezérlöpultja

Frekvenciaváltó vezérlöpultja

3-10. ábra Forrás típusú kábelezés

Az ilyen típusú bekötés megköveteli az OP rövidre zárását egy J9 jumperrel a COM-hoz, a +24 V-ot a külső vezérlő közös portjához csatlakoztatva. Ila külső tápot használ, csatlakoztassa a külső táp negatív pólusát az OP-hoz.

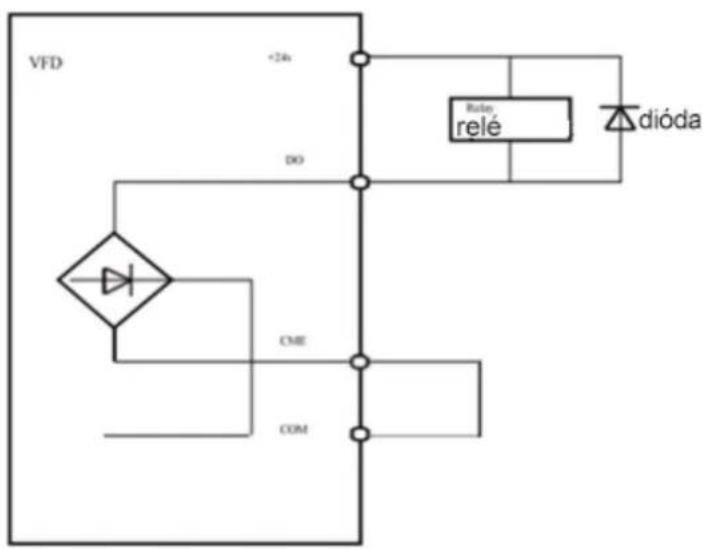

c) "DO" digitális kimeneti kapocs: ha a digitális kimeneti kapocs relévezérlést igényel, az abszorber diódát a relé tekercs mindkét oldalára kell szerclni, cllenkező esetben a DC 24V tápegység megsérülhet.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Megjegyzés: Kérjük, helyesen szerelje fel az abszorber dióda polaritását a 3-11. ábra szerint. Ellenkező esetben a digitális kimeneti csatlakozóról érkező jelek azonnali károsodást okoznak a DC 24 V tápellátásban.

VFD +2k DO CME COM Relé dióda

4. fejezet Kezelés és kijelző

4.1 A felhasználói felület és a kijelző bemutatása....

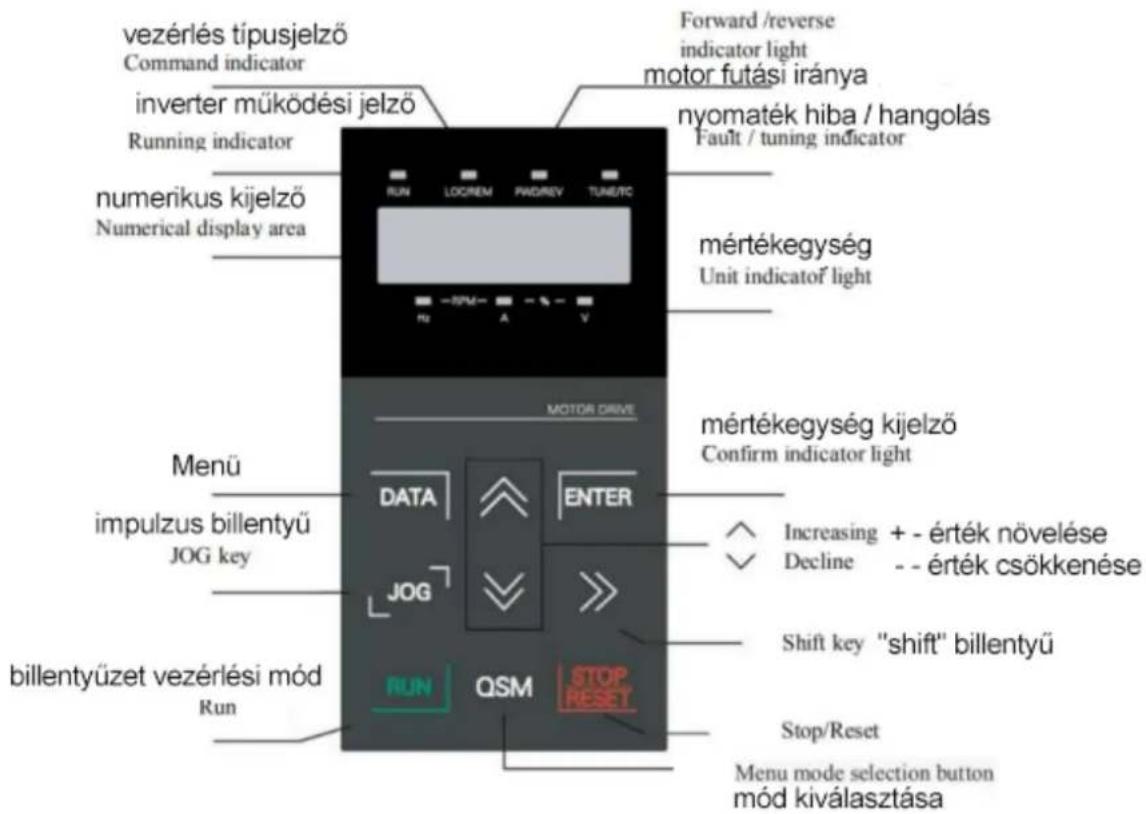

A kezclöpanel segítségével módosíthatja a frckvenciaváltó működési paramétercit, figyelemmel kísérheti működési állapotát és vezérelheti működését (start, leállítás), stb. A külső megjelenés és a funkciómező az alábbiakban látható:

vezérlés típusjelző Command indicator inverter működési jelző Running indicator numerikus kijelző Numerical display area RUN LOCREM PADREY TUNE/TC Forward /reverse indicator light motor futási iránya nyomaték hiba / hangolás Fault / tuning indicator mértékegység Unit indicatof light mértekegység kijelző Confirm indicator light Menü impulzus billentyű JOG key BILLentyűzet vezérlési mód Run DATA ENTER JOG RUN QSM STOP RESET Increasing + - érték növelése Decline -- érték csökkenése Shift key "shift" billentyű Stop/Reset Menu mode selection button mód kiválasztása

RUN: ha a lámpa nem világít, a váltó leáll. A folyamatos fény azt jelenti, hogy a meghajtó működőképes állapotban van.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

LOCAL / REMOTE: Jelzőlámpa a billentyüzet kezeléséhez, a terminál működtetéséhez és a távvezérléshez (kommunikációs vezérlés). A nem világító fény a billentyüzet vezérlési állapotát jelzi. Folyamatosan világító a terminálvezérlést jelzi. Ha a lámpa villog, az azt jelenti, hogy távirányító állapotban van.

FWD / REV: A motor működési irányának megfordítására szolgáló jelzőlámpa, a világító jelzőlámpa a normál működési állapotot jelzi.

TUNE / TC: Hangolás / Nyomatékszabályozás / Hibajelző. Ha a jelzőlámpa folyamatosan világít, az azt jelenti, hogy nyomatékszabályozási módban van. A lassú villogás azt jelenti, hogy az eszköz be van hangolva. A gyors villogás azt jelenti, hogy hibaállapotban van.

2) Egység jelzőlámpa: IIz: frekvencia mértékegysége, A: áram mértékegysége, V: feszültség mértékegysége, RMP (IIz + A) sebesség mértékegysége % (A + V).

3) Digitális kijelző

5 számjegyű LED kijelző mutatja a beállítási frekvenciát, a kimeneti frekvenciát, a figyelt adatok típusait, a figyelmeztető kódokat stb.

4) Billentyüzet billentyüi:

Billentyű	Név	Funkció
DATA	Programozási billentyű	Belépés vagy kilépés az első szintű menüből.
ENTER	„Enter” billentyű	Belépés a menübe lépésről lépésre, paraméterek beállítása és megerősítése.
	Nagyobbitás billentyű értékek	Adatok növelése vagy funkciókódok beállítás.
	Kissebbítés billentyű értékek	Adatok csökkentése vagy funkciókódok beállítás.
	„Shift” billentyű	Stop vagy Run módban lépkedhet a kijelzön megjelenő paraméterek között. Ennek gombnak a megnyomásával módosíthatja a paramétert.
RUN	Végrchajtó billentyű	Műveletek inditása billentyűzetvezérlés módban.
STOP/REST	Stop / Reset	Üzemmódban ezzel a gombbal lehet leállítani a futást. Hibariasztás esetén P7-02 kód korlátozás nélkül használható az inverter visszaállítására.
QSM	Módválasztó billentyű	PP-03 alapú funkciókapcsoló
JOG	„Jog” billentyű (próbafuttatás)	P7-01 alapú funkciókapcsoló, parancsforrás vagy gyors irányváltás.

4.2 A funkciókód megtekintésének és módosításának módjai

Kezelőpanel - a frekvenciaváltó háromszintű menüszerkezettel rendelkezik a paraméterezéshez és egyéb tevékenységekhez. A háromszintű menü a következő: funkcióparaméter-csoport (első szint) → funkciókód (második szint) → funkciókód beállítása (második szint). Az üzemi folyam a 4-2. ábrán látható.

A paraméter értékének megváltoztatása. Funkcióparaméter kiválasztása.

Függvényparaméter érték módosítása.

0 menü szint

I menü szint

II menü szint

II menü szint

4-2. ábra Háromszintű menük blokkvázlata

Tippek: a második szintű menű működtetéséhez nyomja meg a DATA vagy az ENTER gombot a második szintű menübe való belépéshez. Nyomja meg az ENTER-t a beállított paraméter elmentéséhez és a második szintű menübe való visszatéréshez, majd automatikusan a következő funkciókódra lép; a SET gomb megnyomásával közvetlenül a második szintű menükhöz tér vissza a paraméterck mentése nélkül, és visszatér az előző funkciókódhoz.

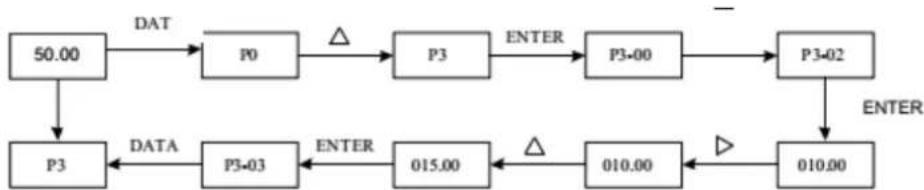

Példa: A P3-02 funkciókód 10,00 Hz-röl 15,00 Hz-re módosult. (A vastagbetűs szöveg villogó számjegyet jelöl.)

DATA = ADATOK

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A második szintű menüállapotban a funkciókód csak akkor módosítható, ha a paraméter számjegye villog a kijelzön. Lehetséges okok:

1) Ez a funkciókód olyan paraméter, amely nem módosítható, mint például egy ténylegesen észlelt paraméter, a müvelet mentési paramétere stb.
2) A funkciókód az egység üzemállapotában nem módosítható, és csak leállítás után módosítható.

4.3 Paraméter kijelzési mód

A paramétermegjelenítési mód arra szolgál, hogy a felhasználók az aktuális igényeknek megfelelően különböző tartományokkal tekintsék meg a működési paramétereket. Három paramétermegjelenítési mód létezik.

Név Magyarázat
Üzemi paraméter mód	A frekvenciaváltó működési paramétercinek sorban történő megjelenítése, beleértve a P0 ~ PF, A0 ~ AF, U0 ~ UF működési paramétereket
Felhasználó által definiált paraméter mód	Felhasználó által definiált üzemi paraméterek (maximum 32 paraméter), a felhasználók érvényesíthetik a PE csoport által megjelenítendő üzemi paramétereket.
Felhasználó által definiált paraméter mód	Az üzemi paraméterek nem felelnek meg a gyári beállításoknak.

A kapcsolódó működési paraméterek a következők: PP-02 és PP-03:

PP-02	A funkcióparamétermegjelenítési mód tulajdonságai		Elhelyezés gyári	11
	Beállításitartomány	Egység	U csoportos kijelző kiválasztása
		0	Nincs kijelzés
		1	Kijelzés
		Tizedes	A csoportos kijelző kiválasztása
		0	Nincs kijelzés
		1	Kijelzés
PP-03	A definiált paramétermegjelenítési módjánakkiválasztása		Beállításgyári	00
	Beállításitartomány	Egység	A felhasználó által definiált paraméter megjelenítési módjának kiválasztása
		0	Nincs kijelzés
		1	Kijelzés
		Tizedes	A felhasználó által definiált paraméter megjelenítési módjának kiválasztása
		0	Nincs kijelzés
		1	Kijelzés

Ha a kiválasztott paramétermegjelenítési mód (PP-03) egyszeres, akkor az egyes paraméterek megjelenítése a QSM gombbal váltható át.

Az egyes paraméterek megjelenítési mód kódja a következő:

Paraméter kijelzési mód Kijelző
Üzemi paraméter mód	-bASE
Felhasználó által definiált paraméter mód	-115Fr
Felhasználó által módosított paramétermód	--[-]

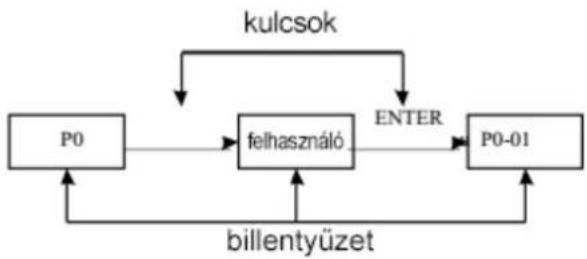

Az átkapcsolás módja a következő:

Aktuális működési paraméterek: váltson nem szabványos paraméterekre.

4.4 Nem szabványos felhasználói paraméterek

Az egyéni felhasználói menü létrehozásának fö célja, hogy megkönnyítse a felhasználók számára a gyakran használt paraméterek megtekintését és módosítását. A nem szabványos menü paraméterei "uP3-02" formában jelennek meg. Az egyedi menüben a P3-02 funkciója a kapcsolódó általános állapot programozás paramétereinek és eredményeinek megváltoztatása.

Például beállítjuk például 30-ra; ha a menüben a „NULL” felirat látható, az azt jelenti, hogy a felhasználó testreszabja a menüt. Megjelenik egy 16 gyakran használt paramétert tartalmazó egyéni felhasználói menü, amely megkönnyíti a felhasználó számára a következő beállításokat:

P0-01: vezérlő mód

P0-02: paranesforrás kiválasztása

P0-03: domináns frekvenciaforrás kiválasztása

P0-07: frekvenciaforrás kiválasztása

P0-08: megadott frekvencia

P0-17: gyorsítás ideje

P0-18: megállás ideje

P3-00: U/f görbe beállítása

P3-01: forgatónyomaték növelése

P4-00: DI1 sorkapocs funkció kiválasztása

P4-01: DI2 sorkapocs funkció kiválasztása

P4-02: D13 sorkapocs funkció kiválasztása

P5-04: DO1 kimenet kiválasztása

P5-07: AO1 kimenet kiválasztása

P6-00: indítási mód

P6-10: leállítás mód

A felhasználók saját igényeik szerint állíthatják be és szerkeszthetik a paramétereket.

4.5 Az állapotparaméterek megtekintésének módja

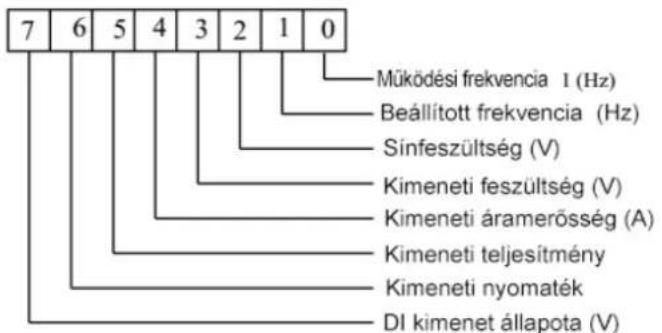

Kikapcsolt vagy futó állapotban a Shift „” gomb megnyomásával különféle állapotparaméterek jeleníthetők meg ▷. A P7-03 (1. üzemi paraméter), P7-04 (2. üzemi paraméter), P7-05 (paraméterek) funkciókód letiltja a paraméterek kijelzését, bináris számjeggyel válassza ki, hogy a paraméterek megjelenjenek-e.

A leállási állapotban összesen 16 paraméter közül választhat, hogy megjelenjen-e a stop állapot, a beállított frekvencia, a buszfeszültség, a DI bemeneti állapot, a DO kimenetí állapot, az AI1 analóg bemenetí feszültség, az AI2 analóg bemenetí feszültség, az AI3 analóg bemeneti feszültség, a az aktuális számláló értéke, az aktuális hossz értéke, a PLC működési lépése, a terhelési sebesség kijelzése, a PID beállítás, az IMPULZUS bemeneti impulzusfrekvencia és három tartalék paraméter. Az egymást követő sorrendváltás megjeleníti a kiválasztott paramétereket

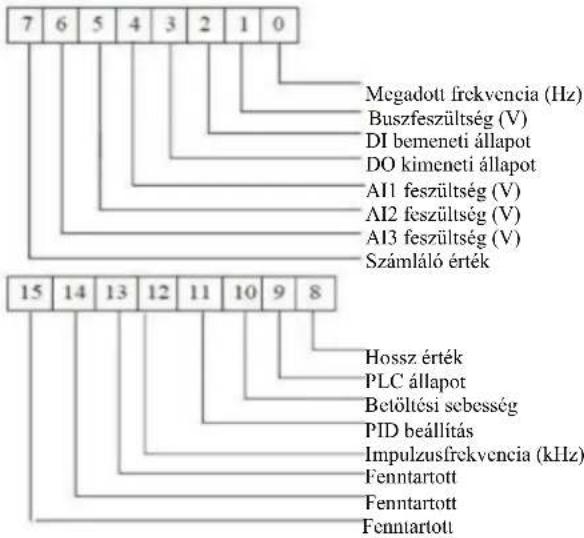

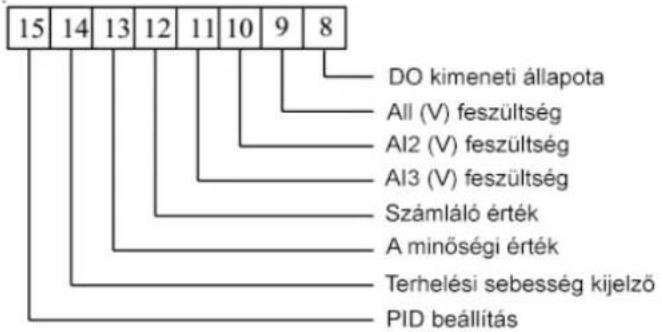

Üzemi állapotban öt paraméter állapota: üzemi frekvencia, beállított frekvencia, gyűjtősín feszültség, kimeneti feszültség, kimeneti áram alapértelmezés szerint; további megjelenített paraméterek: kimeneti teljesítmény, kimeneti nyomaték, DI bemeneti állapot, DO kimeneti állapot, AI1 analóg bemeneti feszültség, AI2 analóg bemeneti feszültség, AI3 analóg bemeneti feszültség, árammérő állapota, áramhossz, lineáris sebesség, PID; a PID visszajelzés a P7-03, P7-04 bites funkciókóddal jelenik meg (binárisra konvertálva). Az egymást követő sorrendváltás megjeleníti a kiválasztott paramétereket.

4.6 Jelszó beállítása

A frekvenciaváltó felhasználói jelszavas védelmi funkcióval rendelkezik, a PP-00 nullára van állítva, ez a felhasználó jelszava. Nyomja meg újra a DATE gombot, "----" jelenik meg. A megadott felhasználói jelszónak helyesnek kell lennic, azt a normál menüben kell megadni, ellenkező esetben nem lehet bevinni.

Ha törölni szeretné a jelszavas védelmi funkciót, csak írja be a jelszót, és módosítsa a PP - 00 értéket 0-ra.

4.7 A motor paramétereinek automatikus hangolása

A frekvenciaváltó működtetése előtt válassza ki a vektorvezérlési módot. Vegye figyelembe a motor adattábláján található pontos bemeneti paramétereket. Ennek a hajtásnak meg kell egyeznie a motor adattábláján szereplő szabványos paraméterekkel. Erős kapcsolat van a vektorvezérlési módszer és a motor paraméterei között. A jó szabályozási paraméterek a gépparaméterek finomhangolásától függenek.

A motorparaméterek automatikus hangolásának lépései a következők:

Először válassza ki a parancsforrást (P0-02) a kezelőpanel parancscsatornájához. Ezután beírjuk a motor paramétereit a megfelelő paraméterbemenetekbe (az aktuális motorválasztásnak megfelelően):

Motor kiválasztása	Paraméterek:
1. Motor	P1-00: motortípus kiválasztása, P1-01: motor névleges teljesítménye, P1-02: motor névleges feszültsége, P1-03: motor névleges árama, P1-04: motor névleges frekvenciája, P1-05: motor névleges fordulatszáma.
2. Motor	A2-00: a kiválasztandó motortípus kiválasztása A2-01: motor névleges teljesítmény A2-02: motor névleges feszültsége A2-03: motor A2-04 névleges áramerössége: A2-05: motor névleges frekvencia, motor névleges fordulatszáma.

Ha a motor teljesen tehermentes, válassza ki a P1-37-et (motor 2 A2 \ - 37) és válassza a 2-t (az aszinkron motor befejezi a hangolást), majd nyomja meg a RUN gombot a kezelőpanelen, az inverter automatikusan kiszámítja a következő paramétereket:

Motor kiválasztása	Paraméter:
1. Motor	P1-06: szinkrongép állórész ellenállása, P1-07: szinkrongép D tengelyének induktivitása, P1-08: szinkron Q tengely induktivitása, P1-09: aszinkron motor kölcsönös induktivitása,P1-10: aszinkron motor üresjárati árama.A2-06: szinkrongép állórész ellenállása, A2-07: szinkrongép D tengely induktivitása,A2-08: Q tengely szinkron induktivitás, A1-09: aszinkron motor kölcsönös induktivitása,A1-10: aszinkron motor üresjárati árama.
2. Motor

A motor paraméterei automatikusan hangolódnak.

Ha a motor és a terhelés nem kapcsolható ki teljesen, akkor a P1-37-ben (Motor 2 A2-37) válassza ki az 1-et (Aszinkron gép, Statikus hangolás), majd nyomja meg a RUN gombot a kezelőpanelen.

5. fejezet Funkcionális paraméterek táblázata

A PP-00 nullától eltérő értékre van állítya, azaz paramétervédelmi jelszó van beállítya. Az üzemi paraméter és a felhasználó által módosított paraméter üzemmódban a paraméter menü csak a megfelelő jelszó megadásával érhető el. A jelszó törléséhez állítsa a PP-00 értéket 0-ra. Ekkor a paramétermenű felhasználó által módosítható módban nincs jelszóval védve. A P csoport és az A csoport alapvető működési paraméterek, az U csoport pedig felügyeleti paraméterek. A függvénytáblázatban a szimbólumok a következők:

„☆”: jelzi, hogy a paraméter beállított értéke módosítható, miközben a frekvenciaváltó le van állítva és működik;
„★”: azt jelzi, hogy a beállított paraméterérték nem módosítható, miközben a frekvenciaváltó működik;
„•”: azt jelzi, hogy ennek a paraméternek az értéke a ténylegesen mért érték, tehát nem módosítható;
„*”: Azt jelzi, hogy a paraméter "gyárilag beállított", és csak a gyártó állíthatja be, és a felhasználóknak tilos itt beállítani.

Az alapvető működési paraméterek táblázata:

Kód	Név	Beállítások	Alapértelmeze tt	Változás
P0 alapfunkciós csoport
P0-00	G / P megjelenítési típus	1: G típusú (állandó nyomatékú modell)2: P típus (ventillátor- és szivattyúterhelésű modell)	A gép típusától függ	●
P0-01	Motorvezérlési mód 1	0: Nincs vektorsebesség-érzékelő (SVC) vezérlés1: Sebességérzékelő vektorvezérlés (FVC)2: U/f vezérlés	0	★
P0-02	A parancsforrás kiválasztása	0: Kezelőpanel CMD csatorna (LED nem világít)1: Terminál CMD csatorna (LED világít)2: Cmd csatorna (LED villog)	0	☆
P0-03	X Fő frekvenciaforrás kiválasztása.	0: digitális beállítás (P0-08 frekvencia alapjel, fel / le módosítható, áramkimaradás után van memória)1: digitális beállítás (P0-08 frekvencia alapjel, fel / le módosítható, áramkimaradás után van memória)2: AI13: AI24: AI35: Impulzus beállítás (DI5)6: többállapotú parancs7: Egyszerű PLC8: PID9: komunikáció beállítása	0	★
P0-04	Az Y segédfrekvencia-forrás kiválasztása	Mint P0-03 (az X fő frekvenciaforrás kiválasztásaként) 0		★
P0-05	Kiválasztja az Y segédfrekvencia-forrás tartományát	0: Ami a maximális frekvenciát illeti1: Ami az X frekvenciát illeti	0	☆
P0-06	Kiválasztja az Y segédfrekvencia-forrás tartományát	0%~150%	100%	☆
P0-07	Overlay frekvencia forrás kiválasztása	Bitek: Frekvenciaforrás kiválasztása 0: Az X frekvencia fő forrása1: A fő- és segédművelet eredménye(A müvelet függősége a decimális számtól függ)2: Kapcsoló az X főfrekvencia-forráshoz és az Y segédfrekvencia-forráshoz3: X frekvenciájú főforrás, fő- és segédüzem eredménykapcsoló,4: Y frekvenciájú főforrás, fő- és segédüzem eredménykapcsoló,Tizedes: a fő- és a segédfrekvencia-forrás működésének kapcsolata0: Fő- és segéd-1: Fő - segéd2: Maximum 2 közül3: Minimum 2 közül	00	☆
P0-08	Megadott frekvencia	0.00Hz~max. frekvencia P0-10	50,00Hz	☆
P0-09	A munka iránya	1: egyező2: ellenkező	0	☆
P0-10	Max. frekvencia.	50,00Hz~600,00Hz	50,00Hz	★
P0-11	Felső frekvencia forrás	0: P0-12 beállítás1: AI1,2 AI2,3 AI3; 4: impulzus beállítás5: komunikáció beállítása	0	★
P0-12	Felső frekvencia	P0-14 ~ maximális felső frekvenciaP0-10 frekvencia	50,00Hz	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P0-13	Felső frekvenciaváltás	0.00Hz~max. frekvencia P0-10	0,00Hz	☆
P0-14	Alsó frekvencia	0.00Hz~felső frekvencia P0-12	0,00Hz	☆
P0-15	Vivőfrekvencia	0,5kHz~16,0kHz	géptípus	☆
P0-16	A vivőfrekvencia alkalmazkodik a hömér séklethcz	0: nem1: igen	1	☆
P0-17	Gyorsítás ideje 1	0.00s~65000s	géptípus	☆
P0-18	Leállítás ideje 1	0.00s~65000s	géptípus	☆
P0-19	A gyorsítási/leállási idő mértékegysége	0: 1s1: 0.1s2: 0.01s	1	★
P0-21	A szuperponált segédfrekvencia forrásának előfészítési frekvenciája	0.00Hz~max. frekvencia P0-10	0,00Hz	☆
P0-22	A frekvencia parancs felbontása	1: 1Hz2: 01Hz	2	★
P0-23	Digitális frekvencia referencia tárolási memória kiválasztása	0: memória hiánya 1: memória	0	☆
P0-24	Motor kiválasztása	0: 18, 1, 1 Motor 2	0	★
P0-25	Gyorsítási / lassítási idő referenciafrekvenciái	0: Max. frekvencia. P0-101: Megadott frekvencia2: 100Hz	0	★
P0-26	Szabványos frekvencia parancs UP / DOWN elrendezésben	0: Üzemi frekvencia, 1: Megadott frekvencia	0	★
Kód	Név	Beállítások	Alapértelmcze tt	Vált ozás
P0-27	A frekvenciaforrás és a parancsforrás egy csomagban	Bitek: a kezelőterminál parancsa érvényes frekvenciaforrás0: Nem érvényes1: Megadott digitális frekvencia2: AI13: AI24: AI35: PULSE (DI5) beállítás6: Többsebességes (állandó sebességválasztás)7: Egyszerű PLC8: PID9: Kommunikációs beállításokTízek a kijelzőn: A terminálparancs köti a forrást frekvenciaSzázak: kommunikációs parancs megköti a frekvencia forrásátEzrek: automatikus cselekvés köt frekvenciaforrás	0000	☆
P0-28	Bővítőkártya típusa kommunikaciós	0 : Kommunikációs kártya Modbus1 Tartalék2 Tartalék3: Kommunikációs kártya CANlink	0	☆

P1 csoport. 1 motor paraméterei
P1-00	Motortípus kiválasztása	0: közönséges aszinkron motor1: változtatható frekvenciájú aszinkron motor	0	★
P1-01	Motor névleges teljesítménye	0,1kW~1000,0kW	géptípus	★
P1-02	Motor névleges feszültsége	1V~400V	géptípus	★
P1-03	Névleges áramerősség [A]	0.01A~655.35A (inverter teljesítménye <=55kW)0.1A~6553.5A (inverter teljesítménye >55kW)	géptípus	★
P1-04	Motor névleges frekvenciája	01.00Hz~max. frekvencia	géptípus	★
P1-05	Motor névleges fordulatszáma	1 ford/perc ~65535 ford/perc	géptípus	★
P1-06	Aszinkron motor állóreszellenállása	0,001 Ω ~ 65,535 Ω (átalakító teljesítménye <= 55 kW)0,0001 Ω ~ 6,5535 Ω (átalakító teljesítménye >55 kW)	Hangolás	★
P1-07	Aszinkron motor rotorellenállása	0.001Ω~65.535Ω (inverter teljesítménye <=55kW)0.0001Ω~6.5535Ω (inverter teljesítménye >55kW)	Hangolás	★
P1-08	Aszinkron motor induktív szivárgásireaktanciája	0.01mH,655.35mH(inverter teljesítménye <=55kW)0.001mH~65.535mH(átalakító teljesítménye >55kW)	Hangolásiparaméter	★

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P1-09	Aszinkron motor kölcsönös induktív reaktanciája	0.1mH,6553.5mH (inverter teljesítménye <=55kW) 0.01mH~655.35mH (átalakító teljesítménye >55kW)	Hangolási paraméter	★
P1-10	Prąd silnika asynchronousznego bez obciążenia	0.01A~P1-03 (inverter teljesítménye <=55kW) 0.1A~P1-03 (inverter teljesítménye >55kW)	Hangolási paraméter	★

Kód	Név		Beállítások	Alapértelmezett	Változás
P1-27	Jeladó sorszáma	(1~65535)		1024	★
P1-28	Jeladó típusa	0: ABZ 1 inkrementális jeladó: Tartalék2: Forgótranszformátor		0	★
P1-30	ABZ inkrementális jeladó AB fázissorrendje	0: elöre1: hátrafelé		0	★
P1-34	A forgótranszformátor póluspárjainak száma	(1~65535)		1	★
P1-36	PG szétkapcsolás észlelési ideje a sebesség-visszacsatolásban	0,0: nincs művelet0.1s,10.0s		0,0	★
F1-37	Hangolás kiválasztása	0: Nincs művelet1: Aszinkron motor statikus hangolása2: Az aszinkron motor teljes hangolása		0	★
P2 csoport - Az első motor vektorvezérlési paraméterei
P2-00	Sebességhurok arányos erősítés 1	1~100		30	☆
P2-01	1. sebességhurok integrációs ideje	00.01s~10.0s		0.50s	☆
P2-02	Kapcsolási frekvencia 1	0,00~P2-05		5Hz	☆
P2-03	Sebességhurok arányos erősítés 2	1~100		20	☆
P2-04	2. sebességhurok integrációs ideje	00.01s~10.0s		1.00s	☆
P2-05	Kapcsolási frekvencia 2	P2-02~max. frekvencia		10.00Hz	☆
P2-06	Vektor szabályozási csúszási erősítés	50%~200%		100%	☆
P2-07	A sebességhurok szürő időállandója	100.000s~0.0s		0.000s	☆
P2-08	A gerjesztési erősítés vektorvezérlése	0~200		64	☆
P2-09	Magas határérték forrás sebességszabályozási módban	0: P 2-10 1 funkciókód beállítása: AI12: AI23: AI34: Impulzus beállítás (PULSE)5: kommunikáció beállítása6: MIN (AI1, AI2)7: MAX (AI1, AI2)Az 1-7 opciók teljes skálája a P2-10-nek felel meg		0	☆
P2-10	Digitális nyomaték beállítás fordulatszám szabályozási módban	0,0%~200,0%		150,0%	☆
P2-13	Gerjesztéssel arányos nyereség	0~60000		2000	☆
P2-14	Integrált gerjesztés	0~60000		1300	☆
P2-15	Nyomatékszabályozás arányos nyereség	0~60000		2000	☆

Kód Név Beállítások Alapértelm			ezett	Változás
P2-16	Nyomatékszabályozás integrált erősítés	0~60000	1300	☆

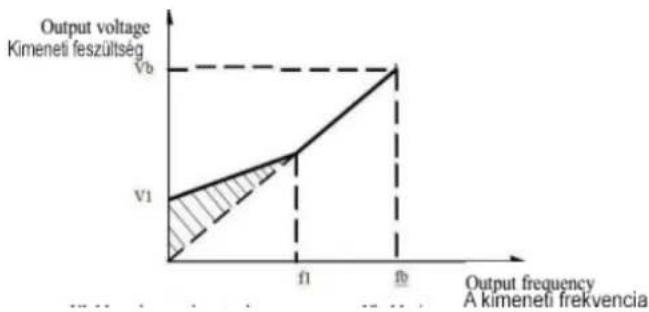

U / f szabályozási paraméterek a P3 csoportban

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P3-00	Az U / f görbe beállítása	0: lineáris U / f1: lineáris U / f2: U/f négyzet3: 1,2 U / f teljesítmény4: 1,4 U / f teljesítmény6: 1,6 U / f teljesítmény8: 1,8 U / f teljesítmény9: Fenntartott10: Teljes U / f elválasztási mód11: Fél U / f elválasztási mód	0	★

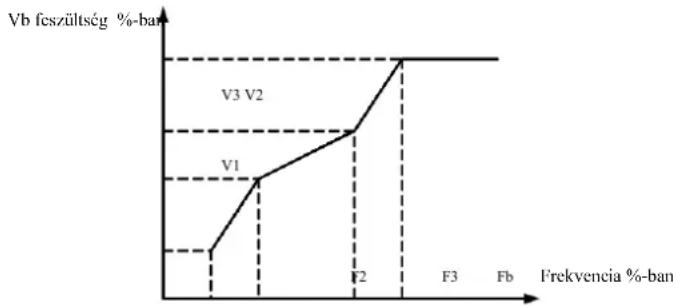

P3-01	Forgatónyomaték növelése	0,0% (nyomaték automatikus növelése)0.1%~30.0%	géptípus	☆
P3-02	A nyomatéknövelés frekvenciája	0.00Hz~max. frekvencia	50,00Hz	★
P3-03	U/f frekvencja 1-es pontja	0.00Hz~P3-05	0,00Hz	★
P3-04	U/f feszültség 1-es pontja	0.0%~100.0%	0,0%	★
P3-05	U/f frekvencja 2-es pontja	P3-03~P3-07	0,00Hz	★
P3-06	U/f feszültség 2-es pontja	0.0%~100.0%	0,0%	★
P3-07	U/f frekvencja 3-es pontja	P3-05~motor névleges frekvenciája (P1-04)	0,00Hz	★
P3-08	U/f feszültség 3-es pontja	0.0%~100.0%	0,0%	★
P3-09	Az U/f szlipkompenzáció erősítése	0,0%~200,0%	0,0%	☆
P3-10	V/f túlgerjesztett nyereség	0~200	64	☆
P3-11	V/f oszcalláció csillapítás nyereség	0~100	géptípus	☆
P3-13	UF izolált feszültségforrás	0: digitális beállítások (P3-14) 1: AI12: AI23: AI34: Impulzusbállítások (DI5)5: Több állapotú parancs6: PLC7: PID8: kommunikáció beállításaFigyelem: A 100,0% a motor névleges feszültségének felel meg	0	☆
P3-14	Az UF leválasztott feszültség digitális beállítása	0V~motor névleges feszültsége	0V	☆

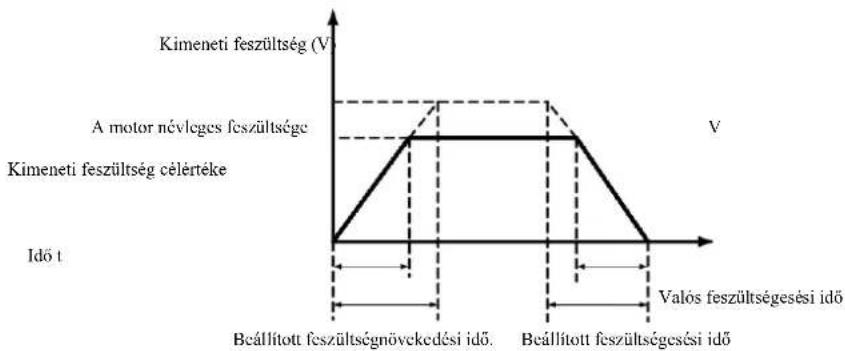

P3-15	UF szigetelt feszültségemelkedési idő	0.0s~1000.0sMegjegyzés: a feszültség változtatásának ideje 0 Vról a motor névleges feszültségére	0.0s	☆

Kód	Név	Beállítások	Alapértelm czett	Vált ozás
P4 csoport, Bemeneti terminálok.
P4-00	DI1 sorkapocs funkció kiválasztása	0: Nincs funkció1: Előrcmenet (FWD)2: Hátramenet (REV)3: Három vezetékes futásvezérlés4: Jog (próbafutás) Előre (FJOG)5: Reverse jog (RJOG)6: FEL7: LE8: Leállítás kifutással9: Híba nullázása (RESET)	1	★
P4-01	DI2 sorkapocs funkció kiválasztása		4	★
P4-02	DI3 sorkapocs funkció kiválasztása	10: A művelet felfüggesztése11: Külső hiba bemenet normal esetben nyitva12: 1. terminál többállapotú parancsa13: 2. terminál többállapotú parancsa14: 3. terminál többállapotú parancsa15: 4. terminál többállapotú parancsa16: Gyorsítás / Leállítás időválasztó terminál 117: Gyorsítás / Leállítás időválasztó terminál 218: Frekvenciaforrás váltása19: Beállítások törlése UP / DOWN (terminál és billentyüzet)	9	★
P4-03	DI4 sorkapocs funkció kiválasztása		12	★

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P4-04	DI5 sorkapocs funkció kiválasztása	20: Terminál a parancsok futtatására történő átkapcsolásához21: Nincs gyorsítás/megállás22: PID szünet23: PLC állapot nullázása24: Szünet a lengésfrekvenciában25: Számláló bemenet	13	★
P4-05	DI6 sorkapocs funkció kiválasztása	26: Számláló visszaállítása27: Hosszszámláló bemenet28: Hossz nullázása29: Nyomatékszabályozás letiltva30: Impulzusfrekvencia bemenet (DI5-re vonatkozik)	0	★
P4-06	DI7 sorkapocs funkció kiválasztása	31: Fenntartott32: Gyors DC fékezés33: Külső hiba bemenet normál esetben yárva34: Frekvenciaváltás bekapcsolya35: A PID hatás irányának tagadása36: Külső terminál 1	0	★
P4-07	DI8 sorkapocs funkció kiválasztása	37: Vezérőparancs kapcsoló terminál 238: PID integrációs szünet39: Az X frekvenciaforrás és a frekvencia-alapjel váltása40: Az Y frekvenciaforrás és a frekvencia-alapjel váltása41: Motorválasztó kapocs 1	0	★
P4-08	DI9 sorkapocs funkció kiválasztása	42: Motorválasztó kapocs 243: A PID paraméterek átkapcsolása44: Felhasználó által meghatározott hiba 145: Felhasználó által meghatározott hiba 246: Fordulatszám-szabályozó / nyomatékszabályozó kapcsoló	0	★
P4-09	DI10 sorkapocs funkció kiválasztása	47: Vészleállítás!48: Külső leállító kapocs 249: Az egyenáramú fékezés lassú50: Üzemidő törölve51-59: Fenntartott

Kód	Név	Beállítások	Alapértelmezett	Változás
P4-10	DI szürés ideje	000.000s~1.0s	0.010s	☆

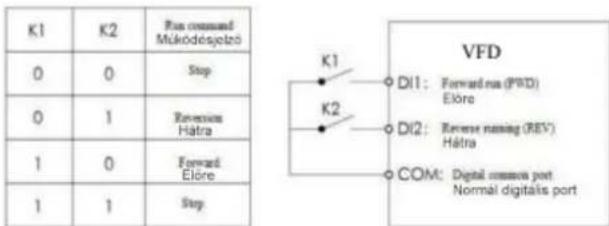

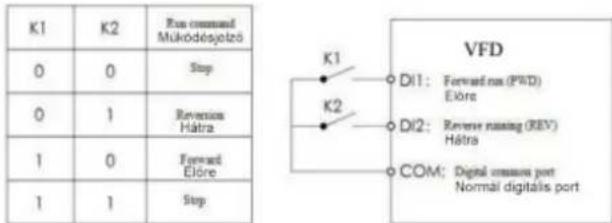

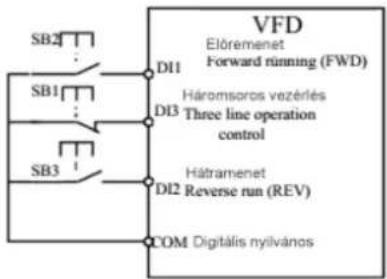

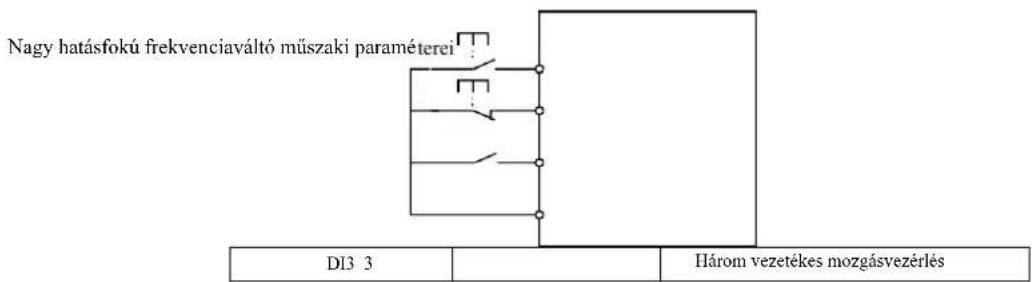

P4-11	Terminál parancs mód	0: kétvezetékes 11: kétvezetékes 22: háromvezetékes 13: háromvezetékes 2	0	★
P4-12	UP / DOWN kapocs változás sebessége	0.001Hz/s~65.535Hz/s	1.00Hz/s	☆

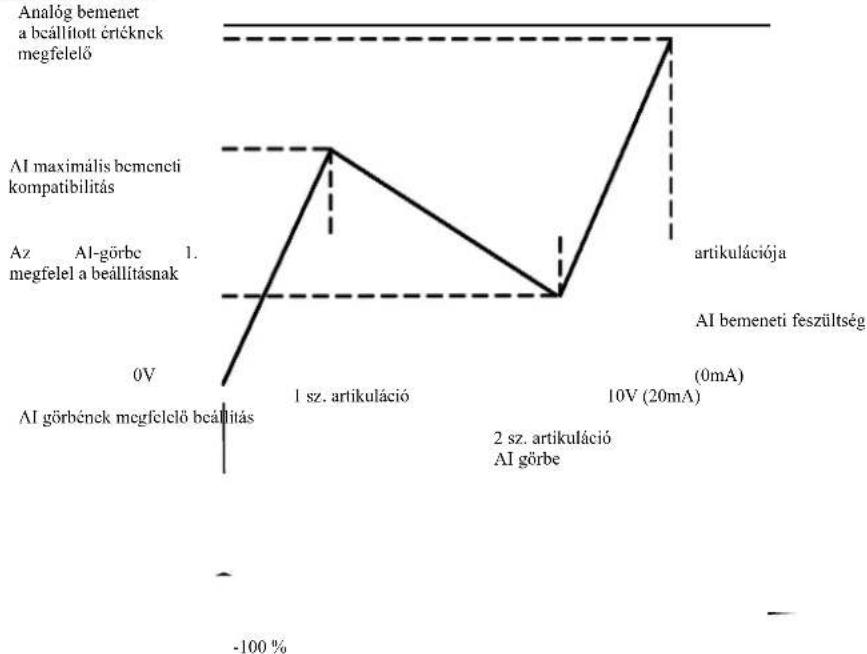

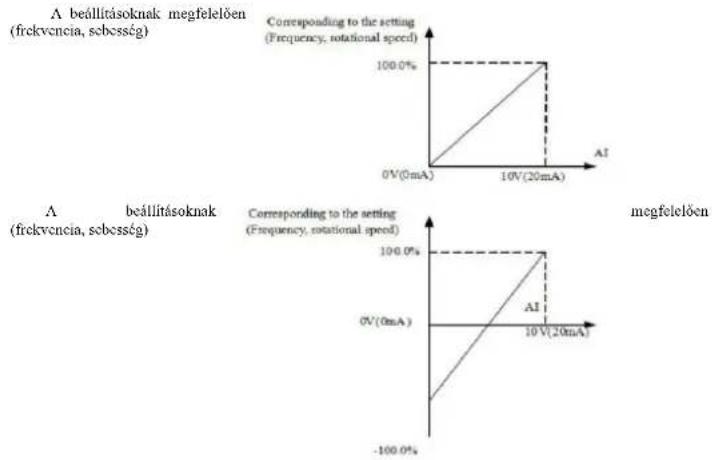

P4-13	Az AI1 görbe minimális értéke a bemeneten	0.00V~P4-15	0.00V	☆
P4-14	AI1 görbe beállítása a bemeneten	-100.0%~+100.0%	0,0%	☆
P4-15	Az AI1 görbe mmaximális értéke a bemeneten	P4-13 ~+10.00V	10.00V	☆
P4-16	AI1 görbe beállítása a bemeneten	-100.0%~+100.0%	100.0%	☆
P4-17	AI1 szürés ideje	00.00s, 10.0s	0.10s	☆
P4-18	Az AI2 görbe minimális értéke a bemeneten	0.00V~P4-20	0.00V	☆
P4-19	AI2 görbe beállítása a bemeneten	-100.0%~+100.0%	0,0%	☆
P4-20	Az AI2 görbe mmaximális értéke a bemeneten	P4-18 ~+10.00V	10.00V	☆
P4-21	AI 2 görbe beállítása na wejściu	-100.0%~+100.0%	100.0%	☆
P4-22	AI2 szürés ideje	00.00s, 10.0s	0.10s	☆
P4-23	Az AI3 görbe minimális értéke a bemeneten	10.00V~P4-25	10.00V	☆
P4-24	AI 3 görbe beállítása a bemeneten	-100.0%~+100.0%	100.0%	☆
P4-25	Az AI3 görbe mmaximális értéke a bemeneten	P4-23 ~+10.00V	10.00V	☆
P4-26	AI 2 görbe beállítása 3 a bemeneten	-100.0%~+100.0%	100.0%	☆
P4-27	AI3 szürés ideje	00.00s, 10.0s	0.10s	☆
P4-28	Minimális értékaz impulzus bemeneten	0.00kHz~P4-30	0.00kHz	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P4-29	Impulzus bemenet beállítása a minimális értékhez	100.0%~100.0%	0,0%	☆
P4-30	Maximális érték az impulzus bemeneten	P4-28~100.00kHz	50.00kHz	☆
P4-31	Impulzus bemenet beállítása a maximális értékhez	100.0%~100.0%	100.0%	☆
P4-32	IMPULZUS szürés ideje	00.00s, 10.0s	0.10s	☆
P4-33	Al görbe kiválasztása	Egységszámjegy: Al1 görbe kiválasztása1: 1. görbe (2 pont, lásd P4-13 ~ P4-16)2: 2. görbe (2 pont, lásd P4-18 ~ P4-21)3: 3. görbe (2 pont, lásd P4-23 ~ P4-26)4: 4. görbe (4 pont, lásd A6-00 ~ A6-07)5: 5. görbe (4 pont, lásd A6-08 ~ A6-15)Tízesek: Al2 görbe kiválasztása, ugyanaz, mint fentSzázasok: Al2 görbe kiválasztása, ugyanúgy	321	☆
P4-34	Az Al a minimális bemeneti beállítás alatt van.	Egységszámjegy: Az Al1 a 0 bemeneti minimum beállítás alatt van: megfelel az 1. bemenet minimum beállításának: 0,0%Tízesek: Az Al2 a minimális bemeneti beállítás alatt van.Az Al3 a minimális bemeneti beállítás alatt van.	000	☆
P4-35	DI1 késleltetési idő	0.0s~3600.0s	0.0s	★
P4-36	DI2 késleltetési idő	0.0s~3600.0s	0.0s	★
P4-37	DI3 késleltetési idő	0.0s~3600.0s	0.0s	★

Kód	Név	Beállítások	Alapértelmezett	Változás
P4-38	1. terminál DI üzemmódja	0: aktív magas1: aktív alacsonyEgységszámjegy: DI1 tízesek: DI2 százasok: DI3 czresck: DI4 tíczresck: DI15	00000	★
P4-39	2. terminál DI üzemmódja	0: aktív magas1: aktív alacsonyEgységszámjegy: DI6 tízesek: DI7 százasok: DI8 ezresek: DI9 tíezresek: DI10	00000	★
P5 csoport kimeneti csatlakozó
P5-00	FM kimenet üzemmód	1: impulzus kimenet (FMP)2: digitális kimenet (FMR) 0		☆
P5-01	FMR kimeneti funkció kiválasztása	0: Nincs kimenet1: A frekvenciaváltó működése	0	☆
P5-02	A vezérlőpanel relé funkciójának kiválasztása (T / A-T / B-T / C)	2: Hibakimenet (leállás)3: Szintérzékelő kimenet FDT1 frekvencia	2	☆
P5-03	A bővítőkártya relé funkciójának kiválasztása (P / A-P / B-P / C)	4: Elért frekvencia5: Működés nulla sebességgel (nincs kimeneti leállás)	0	☆
P5-04	DO1 kimeneti funkció kiválasztása	6: Motor túlterhelés előriasztása7: Inverter túlterhelés előriasztás	1	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P5-05

DO2 bővítőkártya kimenet kiválasztása

8: A számlálási érték elérte a beállított értéket9: Az alapjel túllépve10: Elért hossz11: A PLC ciklus befejeződött12: A teljes működési idő beállítása13: Frekvencia küszöb14: Nyomaték küszöb15: Futásra készen16: AI1 > AI217: Elérte a frekvencia felső határát18: Elérte a frekvencia alsó határát19: Feszültségesés kimenet21: Pozicionálás kész (foglalt)22: Helyszín (foglalt)23: Működés nulla 2-es sebességgel (kimenet is kikapcsolva)24: A teljes bekapcsolási idő beállítása25: FDT2 frekvenciaszint-érzékelő kimenet26: 1 a kimeneti frekvenciára27: 2 a kimeneti frekvenciára28: 1 a kimeneti áramhoz29: 2 a kimeneti áramhoz30: A kilépés (időzítés) ideje31: Az AI1 bemenet túllépve32: Kivitelezés33: Működés vissza34: Nulla jelenlegi állapot35: Elérte a modul hőmérsékletét36: Kimeneti áramkorlát37: A frekvencia elérésének alsó határa (kimenet leállítása)38: Riasztás kimenet (folytatás)39: Túlmelegedés előriasztás40: Az üzcmidő túllépése

4

☆

Kód	Név	Bcállítások	Alapér telmez ett	Változás
P5-06	FMP kimeneti funkció kiválasztása	0: Működési frekvencia1: Frekvencia beállítása2: Kimeneti áram3: Kimeneti nyomaték4: Kimeneti teljesítmény5: Kimeneti feszültség6: Impulzus bemenet(100% 100,0 kHz-nek felel meg)7: AI18: AI29: AI3 (bővítőkártya)10: Hossz11: Érték12: Kommunikációs beállítások13: Motor fordulatszám14: Kimeneti áram (100,0% az 1000,0 A)15: Kimeneti feszültség (100,0% az 1000,0 V)16: Fenntartott	0	☆
P5-07	AO1 kimeneti funkció kiválasztása		0	☆
P5-08	AO2 bővítőkártya kimenet kiválasztása		1	☆
P5-09	Makximális kimeneti frekvencia FMP	0.01kHz~100.00kHz	50.00kHz	☆
P5-10	AO1 nullponteltolódási ténycző	-100.0%~+100.0%	0,0%	☆
P5-11	AO1 erősítés	-10.00~+10.00	1,00	☆
P5-12	AO2 bővítőkártya nullponteltolódási ténycző	-100.0%~+100.0%	0,0%	☆
P5-13	AO2 bővítőkártya erősítés	-10.00~+10.00	1,00	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P5-17	FMR kimeneti késleltetési idő	0.0s~3600.0s	0.0s	☆
P5-18	RELAY1 kimeneti késleltetési idő	0.0s~3600.0s	0.0s	☆
P5-19	RELAY2 kimeneti késleltetési idő	0.0s~3600.0s	0.0s	☆
P5-20	DO1 kimeneti késleltetési idő	0.0s~3600.0s	0.0s	☆
P5-21	DO2 kimeneti késleltetési idő	0.0s~3600.0s	0.0s	☆
P5-22	Kiválasztja a DO kimeneti terminál megfelelő állapotát	0: pozitív logika1: negatív logikaEgységszámjegy: FMR tízesek: RELAY 1Százasok: RELAY2 ezresek: DO1 tízezresek: DO2	00000	☆
P6 csoport vezérlés start/stop
P6-00	Boot mód	0: Közvetlen indítás1: A sebességkövetés újraindul2: Elögerjesztés kezdeményezése (AC aszinkron motor)	0	☆
P6-01	Sebességkövető mód	0: Kezdje a stop frekvenciától1: Kezdje nulla sebességgel2: Kezdje max.frekvenciától	0	★
P6-02	Forgáskövetési sebesség	1~100	20	☆
P6-03	A kezdő frekvencia	0,00 Hz ~ 10,00 Hz	0,00Hz	☆

Kód	Név	Beállítások	Alapértelmeze tt	Változás
P6-04	Kezdeti frekvenciatartási idő	0.0s, 100.0s	0.0s	★
P6-05	DC fékáram / előgerjesztő áram indítása	0%~100%	0%	★
P6-06	Egyenáramú fékezés kezdési ideje / előgerjesztési idő	0.0s, 100.0s	0.0s	★
P6-07	Gyorsítási és leállítási mód	1: Lineáris gyorsulás és késleltetés2: Az S, A görbe gyorsulása és lassulása3: Az S, A görbe gyorsulása és lassulása	0	★
P6-08	S-görbe kezdő szegmens ideje	0.0%~ (100.0%-P6-09)	30.0%	★
P6-09	Végső szegmens ideje szegmens ideje	0.0%~ (100.0%-P6-08)	30.0%	★
P6-10	Stop mód	0: fékezés megállásig.1: megállás kifutással	0	☆

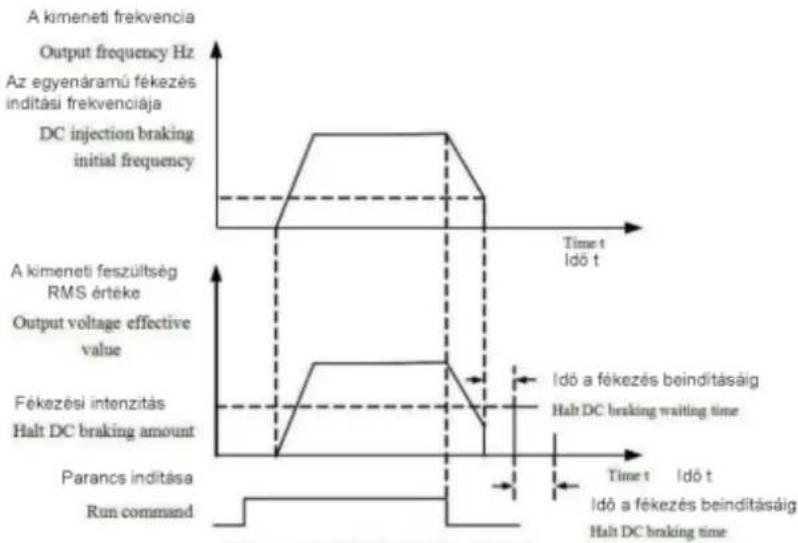

P6-11	DC fékezés indítási frekvenciája	0.00Hz~max. frekvencia	0,00Hz	☆
P6-12	DC fékezés kezdetének ideje	0.0s, 100.0s	0.0s	☆
P6-13	Fékezőáram	0%~100%	0%	☆
P6-14	DC fékezés ideje	0.0s, 100.0s	0.0s	☆
P6-15	A fek használatának mértéke	0%~100%	100%	☆
Billentyűzet és kijelzőcsoport P7
P7-01	JOG gomb funkció kiválasztása	0: Érvénytelen JOG érték1: A kezelőpanel CMD-csatornájának és a táv CMD-csatornának a váltása (CMD csatornakapocs vagy CMD-csatorna)2: Irányváltó kapcsoló3: Impulzálás előre	0	★
P7-02	STOP / RESET gomb funkció	0: Csak kczelő módban aktiv a STOP / RES gomb funkciója1: bármely üzemmódban a STOP / RES funkció aktiv	1	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P7-03

Üzem 1 paraméterekmegjelenítése

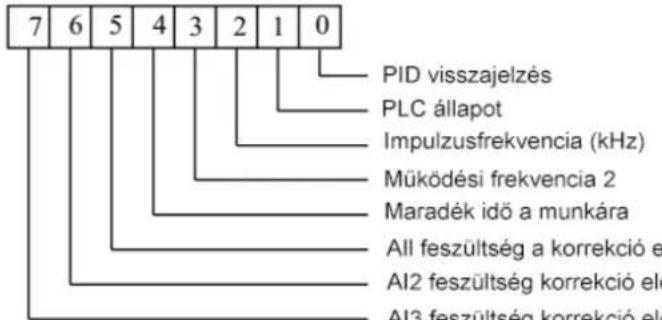

0000 ~ FFFFBit00: működési frekvencia 1 11z)Bit01: frekvencia referencia Hz)Bit02: gyűjtősín feszültség (V)Bit03: kimeneti feszültség (V)Bit04: kimeneti áram (A)Bit05: kimeneti teljesítmény (kW)Bit06: Kimeneti nyomaték (%)Bit07: DI bemeneti állapotBit08: DO kimeneti állapotBit09: AI1 feszültség (V)Bit10: AI2 feszültség (V)Bit11: AI3 feszültség (V)Bit12: számolt értékBit13: hossz értékBit14: terhelési sebesség kijelzőBit15: PID-szabályozó alapértéke

1F

☆

Kód	Név	Beállítások	Alapértelmeze tt	Változás
P7-04	Üzem 2 paraméterckmegjelenítése	0000 ~ FFFF Bit00: PID visszajelzésBit01: PLC fokozatBit02: Impulzusfrekvencia impulzusbemenctnél (kHz) Bit03: Működési frekvencia 2 (11z)Bit04: Fennmaradó üzemidőBit5: AI1 feszültség korrekció előtt [V]Bit6: AI2 feszültség korrekció előtt [V]Bit7: AI3 feszültség korrekció előtt [V]Bit8: lineáris sebességBit9: az inverter bekapcsolása óta eltelt idő [óra]Bit10: az inverter indításától eltelt idő [perc]11. bit: impulzusfrekvencia beállítása [Hz]Bit12: Kommunikációs alapérték13. bit: Kódoló visszacsatolási sebessége (Hz)14. bit: Fő frekvencia kijelző X (11z)15. bit: Y frekvencia kijelzés (Hz)	0	☆
P7-05	Paraméterek megjelenítésemegállítva	0000~FFFFBit00: frekvencia referencia Hz)Bit01: gyűjtősín feszültség (V)Bit02: DI bemeneti állapotBit03: DO kimeneti állapotBit04: AI1 feszültség (V)Bit05: AI2 feszültség (V)Bit06: AI3 feszültség (V)Bit07: Számláló értékBit08: Hossz értékBit09: PLC fázis10. bit: Terhelési sebesség11. bit: PID konfiguráció12. bit: impulzusfrekvencia beállítása (kHz)	33	☆
P7-06	Megjelenített terhelési sebesség szorzó	0.0001~6.5000	1,0000	☆
P7-07	Az inverter hűtőborda modul hőmérséklete	0.0°C~100.0°C	-	●
P7-08	Egyenirányító híd hűtőborda hőmérséklete	0.0°C~100.0°C	-	●
P7-09	Teljes üzemidő	0h~65535h	-	●
P7-10	Termékszám	-	-	●
P7-11	Szoftver verziószám	-	-	●
P7-12	A tizedesjegyek száma a terhelési sebesség megjelenítésekor	0: 0 tizedes jegy1: 1 tizedes jegy2: 2 tizedes jegy3: 3 tizedes jegy	1	☆
P7-13	Teljes idő a bekapcsolás óta	0h~65535h	-	●
P7-14	Teljes energiafogyasztás	0~65535KWh	-	●
Segédfunkciók - P8 csoport
P8-00	Impulzus-frekvencia	0.00Hz~max. frekvencia	2Hz	☆
P8-01	Lüktetés gyorsulási ideje	0.0s~6500.0s	20.0s	☆
P8-02	Lüktetés leállási idej	0.0s~6500.0s	20.0s	☆
P8-03	Gyorsítás ideje 2	0.0s~6500.0s	géptípus	☆
P8-04	Lcállítás ideje 2	0.0s~6500.0s	géptípus	☆
P8-05	Gyorsítás ideje 3	0.0s~6500.0s	géptípus	☆
P8-06	Lcállítás ideje 3	0.0s~6500.0s	géptípus	☆
P8-07	Gyorsítás ideje 4	0.0s~6500.0s	géptípus	☆
P8-08	Lcállítás ideje 4	0.0s~6500.0s	géptípus	☆

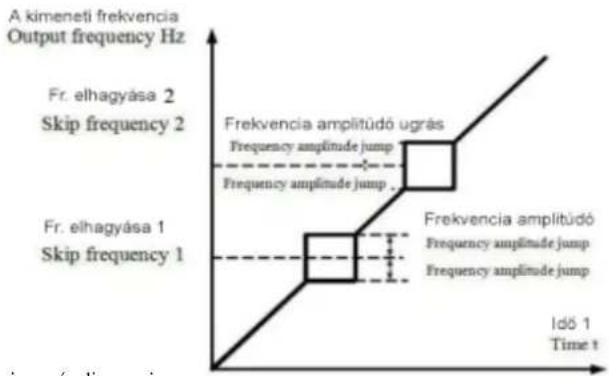

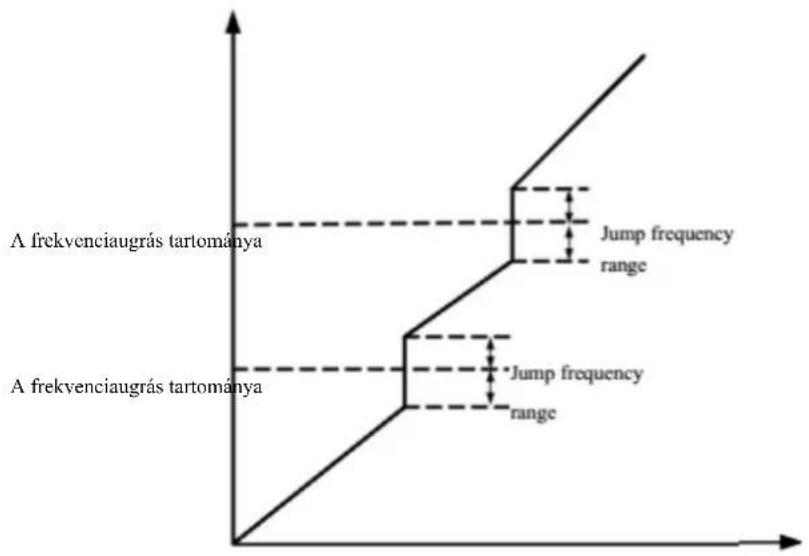

P8-09	Ugrás frekvenciája 1	0.00Hz~max. frekvencia	0,00Hz	☆
P8-10	Ugrás frekvenciája 2	0.00Hz~max. frekvencia	0,00Hz	☆
P8-11	Ugrás frekvencia tartomány	0.00Hz~max. frekvencia	01Hz	☆
P8-12	Forgásirányváltás közötti idő	0.0s~3000.0s	0.0s	☆
P8-13	Az ellenirányu forgás megengedett	0: engedély 1: tiltás	0	☆
P8-14	Üzemmód az alsó határnál alacsonyabb beállított frekvenciával	0: működés az alsó határfrekvencián1: megállás2: Működés nulla sebességgel	0	☆
P8-15	Terhelés kiegyenlítése	0,00 Hz ~ 10,00 Hz	0,00Hz	☆
P8-16	Teljes kapcsolási idő küszöbértéke	0h~65000h	0h	☆
P8-17	Teljes üzemidő küszöbértéke	0h~65000h	0h	☆
P8-18	Inditási védelem	0: védelem nélkül 1: védelem	0	☆

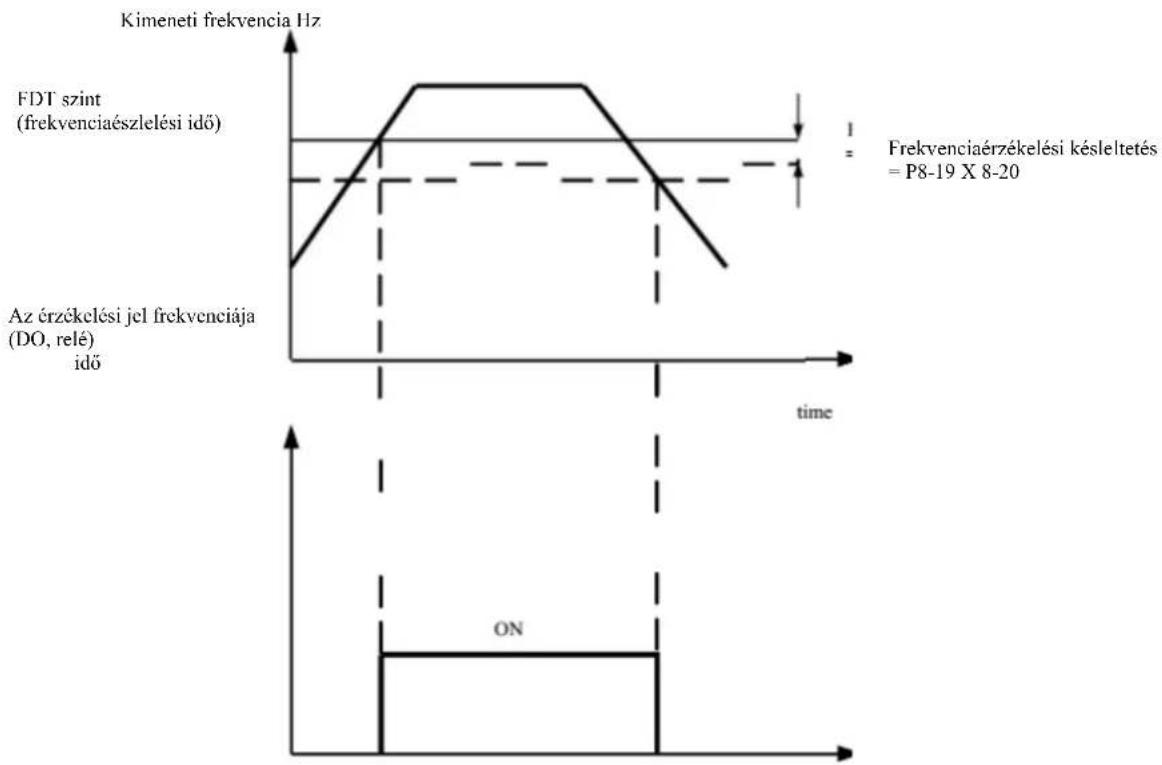

P8-19	Frekvencia küszöb	0.00Hz~max. frekvencia	50,00Hz	☆
P8-20	Frekvenciaküszöb hiszterézis	0.0%~100.0% (FDT1 szint)	5.0%	☆

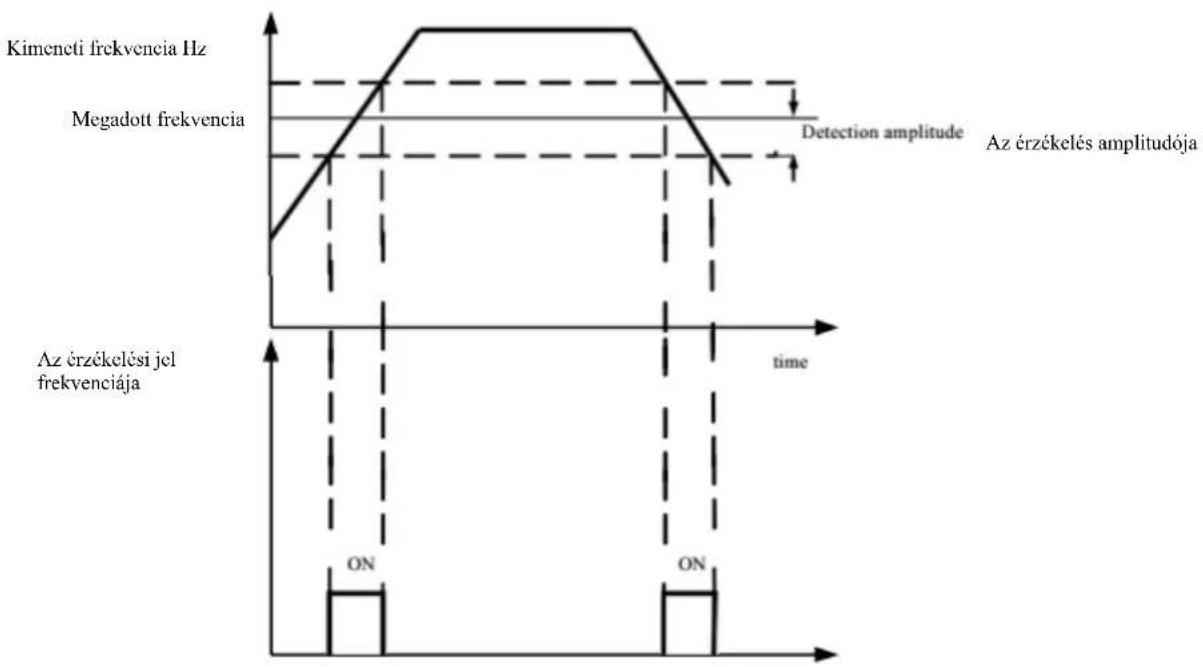

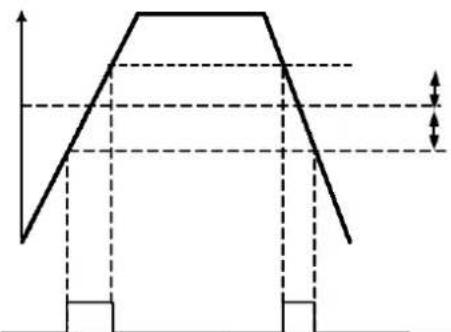

P8-21	Érzékelési tartomány a beállított frekvencia körül	0.0%~100.0% (max. frekvencia)	0,0%	☆
P8-22	A frekvenciaküszöbök aktivitása gyorsítás/lassítás közben	0: inaktív 1: aktív	0	☆

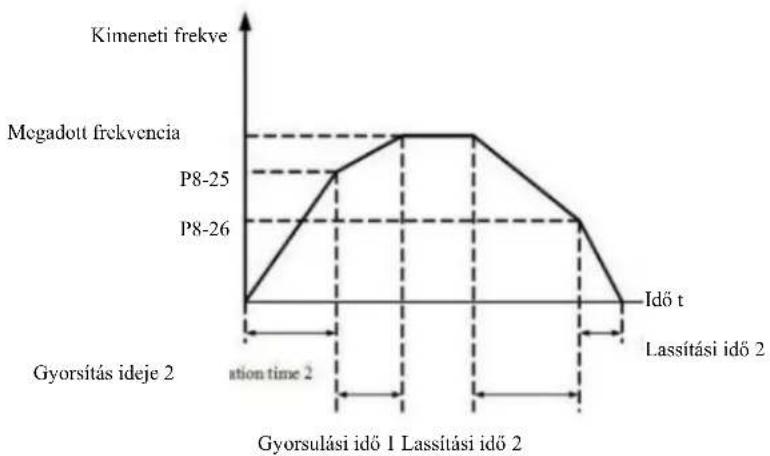

P8-25	Az 1. gyorsulási idő és a 2. gyorsulási idő közötti váltás frekvenciája	0.00Hz~max. frekvencia	0,00Hz	☆
P8-26	Az 1. leállási idő és a 2. leállítási idő közötti váltás frekvenciája	0.00Hz~max. frekvencia	0,00Hz	☆
P8-27	Magas prioritású próbafuttatási parancs a terminálról	0: inaktív 1: aktív	0	☆
P8-28	Frekvenciaérzékelési érték	0.00Hz~max. frekvencia	50,00Hz	☆
P8-29	Frekvenciaérzékelés hiszterézis értéke	0.0%~100.0% (FDT2 szint)	5.0%	☆
P8-30	1-es frekvencia érzékelésének bármely értéke	0.00Hz~max. frekvencia	50,00Hz	☆
P8-31	1-es frekvencia érzékelésének bármely szélessége	0.0%~100.0% (max. frekvencia)	0,0%	☆
P8-32	2-es frekvencia érzékelésének bármely értéke	0.00Hz~max. frekvencia	50,00Hz	☆
P8-33	2-es frekvencia érzékelésének bármely szélessége	0.0%~100.0% (max. frekvencia)	0,0%	☆

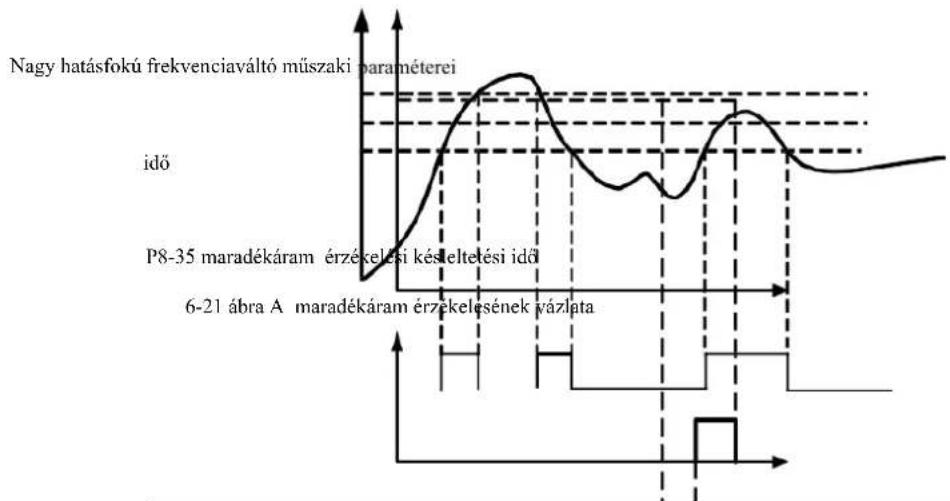

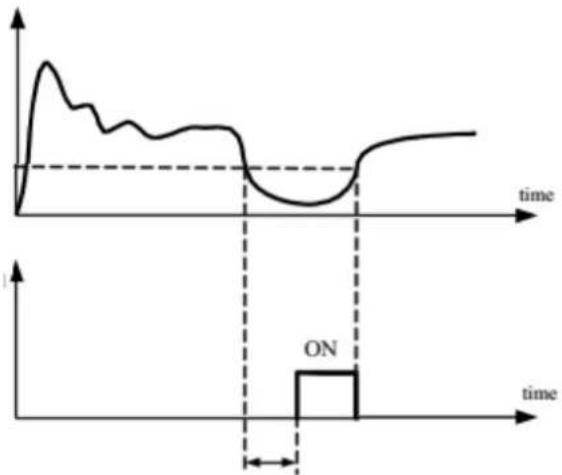

P8-34	Maradékáram észlelési küszöbértéke	0.0%~300.0%a névleges áram a 100,0%	5.0%	☆
P8-35	Maradékáram érzékelés késleletési ideje	01.00s, 600.0s	0.10s	☆
P8-36	Kimeneti áramkorlát	1.1% (érzékelés hiánya)1.2%~300.0% (motor névleges árama)	200.0%	☆
Kód	Név Béallítások		Alapértelmezett	Változás
P8-37	Kimeneti áram küszöbérzékclés késleltetési ideje	00.00s, 600.0s	0.00s	☆
P8-38	Bármilyen áram elérve 1	0.0%~300.0% (motor névleges árama)	100.0%	☆
P8-39	Bármilyen elért áram szélessége 1	0.0%~300.0% (motor névleges árama)	0.0%	☆
P8-40	Bármilyen áram elérve 2	0.0%~300.0% (motor névleges árama)	100.0%	☆
P8-41	Bármilyen elért áram szélessége 2	0.0%~300.0% (motor névleges árama)	0.0%	☆
P8-42	Időmérő funkció kiválasztása	0: inaktív 1: aktív	0	☆
P8-43	Időmérő üzemideje kiválasztása	0: Impulzus beállítás P8-44; 1: A11,2 A12,3 A13Az analog bcmcnet tartománya a P8-44 -nek felel meg		☆
P8-44	Időmérő üzemideje	0.0Min~6500.0Min	0.0Min	☆
P8-45	Az A11 bemeneti feszültség alsó védelmi küszöbe	0.00V~P8-46	3.10V	☆
P8-46	Az A11 bemeneti feszültség felső védelmi küszöbe	P8-45 ~10.00V	6.80V	☆
P8-47	Elérte a modul hömérsékletét	0°C~100°C	75°C	☆
P8-48	Ventilátor vezérlés	0: Csak amíg az inverter működik1: Mindig	0	☆
P8-49	Megújítási frekvencia	Alvás frekvencia (P8-51) ~ maximális frekvencia (P0-10)	0,001Hz	☆
P8-50	Megújítás késleltetése	0.0s~6500.0s	0.0s	☆
P8-51	Altatási frekvencia	0.001Hz~Megújítási frekvencia P8-49	0,00Hz	☆
P8-52	Elalvás késleltetése	0.0s~6500.0s	0.0s	☆
P8-53	Maximális teljes üzemaidő	0.0Min~6500.0Min	0.0Min	☆
F09 csoport. Híbák és biztonság
P9-00	Motor túlterhelés elleni védelem kiválasztása	0: megengedett 1: tiltott	1	☆
P9-01	Motor túlterhelés elleni védelem kiválasztása	0.20~10.00	1,00	☆
P9-02	Motor túlterhelésre figyelmeztető kioldási szint	50%~100%	80%	☆
P9-03	Az elakadás elleni védelem erősítése	0~100	0	☆
P9-04	Védőfeszültség a túlfeszültség leállása ellen	120%~150%	130%	☆
P9-05	A túláram leállásának növekedése	0~100	20	☆
P9-06	Leállás elleni védelem árama	100%~200%	150%	☆
P9-07	Testzárlat elleni védelem 0: inaktív 1: aktív	1	1	☆
P9-09	Automatikus hibatörlés	0~20	0	☆
P9-10	A DO kimenet működése automatikus hibatörlés közben	0: inaktív1: aktív	0	☆
P9-11	A hiba fellépése és az automatikus visszaállítás között eltelt idő	1.0s~100.0s	1.0s	☆
P9-12	Bemeneti fáziskiesés elleni védelem	0: megengedett 1: tilos	1	☆
P9-13	Kimeneti fáziskiesés elleni védelem	0: megengedett 1: tilos	1	☆
Kód	Név	Beállítások	Alapértelmezett	Változás
P9-14	Első hiba	0: nincs hiba1: fenntartva2: túláram gyorsításkor 3: túláram leállításkor 4: túláram állandó sebességnél 5: túlfeszültség gyorsításkor 6: túlfeszültség leálláskor7: túlfeszültség állandó sebességnél8: ellenállás puffer túlterhelés9: feszültségesés10: inverter túlterhclés11: motor túlterhclés12: Bemeneti fázisvesztés	—	•
P9-15	Második hiba	13: Bemeneti fázisvesztés14: modul túlmelegedése 15: külső eszköz hiba 16: kommunikációs hiba 17: kontaktor hiba 18: árammérési hiba 19: motor automatíkus hangolási hiba20: kódoló/PG kártya hiba21: Paraméter olvasási/írási hiba22: Az inverter hardveres hibája23: Az inverter hardveres hibája24: fenntartva25: fenntartva	—	•
P9-16	Második (utolsó) hiba	26: A teljes üzemidő túllépve27: Felhasználó által meghatározott hiba 128: Felhasználó által meghatározott hiba 229: a teljes betáp idő túllépve30: a terhelés nullává válik31: PID visszacsatolási szünet40: Rövid áramkorlát időtúllépés41: A járó motor átkapcsolásának elmulasztása42: Túlzott sebességeltérés43: Túlzott motorfordulatszám45: Motor túlmelegedés51: Kczdési pozíció hiba	—	•
P9-17	A második (utolsó) hiba gyakorisága	—	—	•
P9-18	Második (utolsó) hibaáram	—	—	•
P9-19	Buszfeszültség a második (utolsó) hibánál	—	—	•
P9-20	A bemeneti kapocs állapota a második (utolsó) hibakor	—	—	•
P9-21	A bemeneti kapocs állapota a második (utolsó) hibakor	—	—	•
P9-22	Hajtás állapota a második (utolsó) hibánál	—	—	•
P9-23	Az inverter bekapcsolási ideje a második (utolsó) hibánál	—	—	•
P9-24	Az inverter bekapcsolási ideje a második (utolsó) hibánál	—	—	•
P9-27	A második hiba gyakorisága	—	—	•
P9-28	Második hibaáram	—	—	•
P9-29	Buszfeszültség a második hibánál	—	—	•
P9-30	Stan wejšć przy drugim blędzie	—	—	•
P9-31	A bemeneti kapocs állapota a második hibakor	—	—	•
P9-32	A bemenetek állapota második hiba esetén	—	—	•
P9-33	Bekapcsolási idő második hiba esetén	—	—	•
P9-34	Bekapcsolási idő második hiba esetén	—	—	•

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P9-37	Az első hiba frckvenciája	—	—	●
P9-38	Első hibaáram	—	—	●
P9-39	Buszfészültség a második hibánál	—	—	●
P9-40	Az első hiba frckvenciája	—	—	●
P9-41	A bemenetek állapota az első hiba esetén	—	—	●
P9-42	A bemenetek állapota az első hiba esetén	—	—	●
P9-43	Bekapcsolási idő az első hiba esetén	—	—	●
P9-44	Bekapcsolási idő az első hiba esetén	—	—	●
P9-47	Ellenintézkedések az 1-es típusú hiba esetén	Egy számjegy: Motor túlterhelés (11)0: stop kifutással 1: leállítás, ugrás leállításhoz2: működés folytatásaTízesek: 12) bemenet fázisvesztéseEgységszámjegy: 100: Bemeneti fázisvesztés13Ezek: külső eszközök hibája (15)Tízezrek: kommunikációs hiba (16)	00000	☆
P9-48	Ellenintézkedések az 2-es típusú hiba esetén	Az egyjegyű: kódoló / PG-kártya hiba (20) 0:Leállítás kifutással10: Kódolvasó hiba (21)0: Leállítás kifutással1: Állj, válts stop módba100: Fenntartott1000: Motor túlmelegedés (25)10000: Üzemidő túllépése (26)	00000	☆

Kód	Név	Beállítások	Alapértelmezett	Változás
P9-49	Ellenintézkedések az 3-es típusú hiba esetén	Egységszámjegy: Felhasználó által meghatározott hiba1 (27)0: Leállítás kifutással1: Állj, válts stop módba2: A munka folytatásaSzázasok: A teljes üzemidő túllépve (29)Ezrek: a terhelés nullává válik (30)0: Leállítás kifutással1: Állj, válts stop módba2: tovább működik a motor névleges frekvenciájának7%-án, és visszatér a beállított frekvenciára, amikor a motor visszanyeri a terheléstTízezer: PID visszajelzési veszteség (31)0: Leállítás kifutással1: Állj, válts stop módba2: munka folytatása	00000	☆
P9-50	Ellenintézkedések az 4-es típusú hiba esetén	Egységszámjegy: Túlzott sebességeltérés (42)0: Leállítás kifutással1: Állj, válts stop módba2: A munka folytatásaTízesek: Motor túlfordulatszám (43)Százasok: Kiindulási helyzet hiba (51)	00000	☆
P9-54	A kiválasztott frekvencia folytatása hiba esetén	0: Dolgozzon az aktuális működési frekvenciával1: Futtassa a beállított frekvencián2: Magas frekvenciaküszöbtöl kezdve3: Működés az alsó frekvencia küszöbértékkel4: Alternatív abnormális frekvencián dolgozik	0	☆
P9-55	Alternatív frekvencia hibája	60.0%~100.0% (100.0% max. frekvenciának felcl meg P0-10)	100.0%	☆
P9-56	Motor hömérséklet érzékelő típusa	0: nincs hömérséklet-érzékelő1: PT1002: PT1000	0	☆
P9-57	Motor túlmelegedés elleni védelmi küszöb	0°C~200°C	110°C	☆
P9-58	A motor túlmelegedésére figyelmeztető küszöb	0°C~200°C	90°C	☆

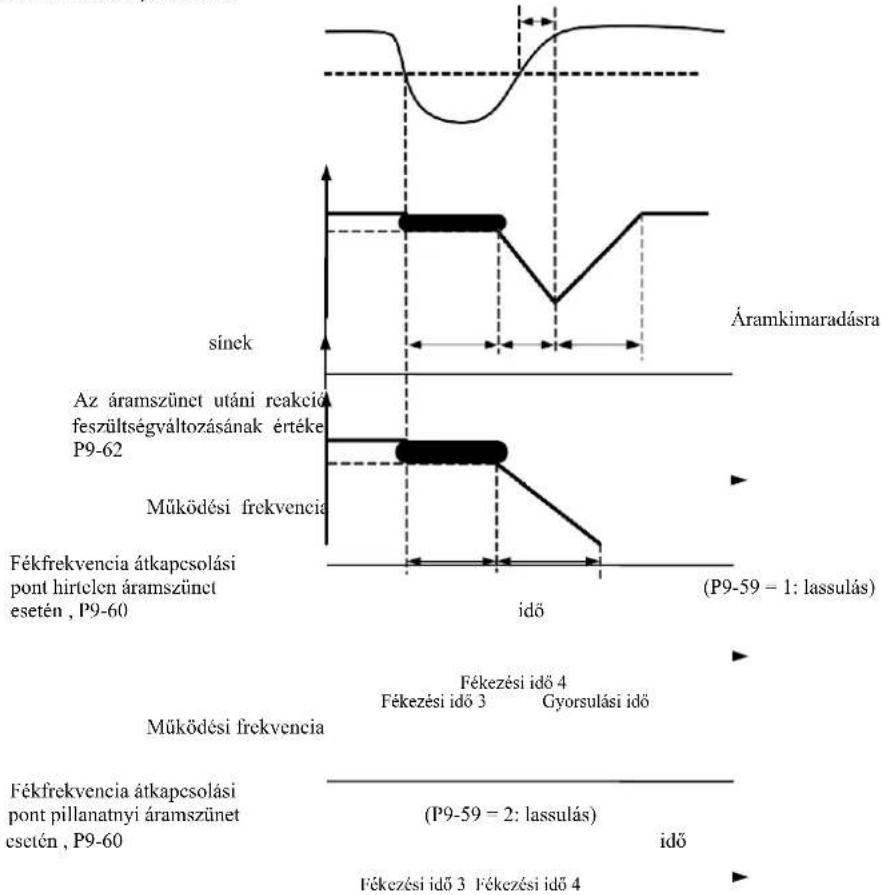

P9-59	Működési mód kiválasztása pillanatnyi áramszünet esetén	0: inaktív1: fékezés2: kifutás megállásig	0	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P9-60	Fenntartott	P9-62~100.0%	100.0%	☆
P9-61	Reakcióidő áramszünet esetén	00.00s~100.0s	0.50s	☆
P9-62	Az áramszünet utáni reakció feszültségváltozásának értéke	60.0%~100.0% (normál busz feszültség)	80.0%	☆
P9-63	Védelem a terhelés nullára csökkenése után	0: inaktiv1: aktiv	0	☆
P9-64	A terhelés nullára csökkenésének észlelési szintje	0.0~100.0%	10.0%	☆
P9-65	A terhelés nullára csökkenésének észlelési szintje	0.0~60.0s	1.0s	☆
P9-67	Sebességtúllépés észlelési küszöbertéke	0.0%~50.0% (max. frekvencia)	20.0%	☆
P9-68	Sebességtúllépés észlelési ideje	0.0s~60.0s	5.0s	☆
P9-69	A túlzott sebességhiba észlelésének küszöbe	0.0%~50.0% (max. frekvencia)	20.0%	☆
P9-70	A túlzott sebességhiba észlelésének ideje	0.0s~60.0s	0.0s	☆
PA csoport - PID-művelet
PA-00	Alapjelforrás kiválasztása PID szabályzó	0: PA-01 beállítások1: AI12: AI23: AI34: impulzus bemenet (DI5)5: komunikáció beállítása6: többlepcsős vezérles	0	☆
PA-01	PID alapjelek	0.0%~100.0%	50.0%	☆
PA-02	PID visszacsatoló jelforrás	0: AI1,1 AI2,2 AI3,3 AI1-AI24: impulzus beállítás (DI5)5: komunikáció beállítása6: AI1+AI27: MAX (|AI1|, |AI2|)8: MIN (|AI1|, |AI2|)	0	☆
PA-03	A PID működési iránya	0: pozitív1: negatív	0	☆
PA-04	PID visszacsatolási tartomány	0~65535	1000	☆
PA-05	A Kp1 arányos tag növekedése	0,0~100,00	20,0	☆
PA-06	Integrálás ideje Ti1	00.01s~10.0s	2.00s	☆
PA-07	Td1 differenciálási idő	000.000s~10.0s	0.000s	☆
PA-08	Lezárási frekvencia PID fordított működéshez	0,00~max frekvencia	2Hz	☆
PA-09	PID eltérési határ	0,0%~100,0%	0,0%	☆
PA-10	PID differenciálási határ	00,00%~100,0%	10%~200,0%	☆
PA-11	PID idő változás	00.00~650.0s	0.00s	☆
PA-12	PID visszacsatolás szűrő ideje	0.00~60.0s	0.00s	☆
PA-13	PID kimeneti szűrő ideje	0.00~60.0s	0.00s	☆
PA-14	Fenntartott	-	-	☆
PA-15	A Kp2 arányos elem erősítési tényezője	0,0~100,00	20,0	☆
PA-16	Integrálás ideje Ti2	00.01s~10.0s	2.00s	☆
PA-17	Td2 differenciálási idő	000.000s~10.0s	0.000s	☆
PA-18	A PI paraméterek átkapcsolásának feltételei	0: nincs átállás1: DI sorkapcsos kapcsoló segítségével2: automatikus kapcsolás az eltérés alapján	0	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Kód	Név	Beállítások	Alapértelmezett	Változás
PA-19	A paraméter kapcsolási eltérése 1	0,0% ~ PA-20	20.0%	☆
PA-20	A paraméter kapcsolási eltérése 2	PA-19~100.0%	80.0%	☆
PA-21	Kezdeti PID érték	0,0% ~ 100,0%	0,0%	☆
PA-22	Kezdő érték tartási ideje PID	0.00 ~ 650.00 p	0.00s	☆
PA-23	A két PID kimenet közötti eltérés előremenő üzemmódban	00,00% ~ 100,0%	1,00%	☆
PA-24	A két PID kimenet közötti eltérés hátramenő üzemmódban	00,00% ~ 100,0%	1,00%	☆
PA-25	A PID integrál tag tulajdonságai	Az egy számjegy: teljes clválasztás0: Inaktív;1: AktívTízesek: az integrálás leáll, ha a kimeneten elérjük a beállított értéket0: folytassa a munkát az integrálással1: Integrálás gátlása	00	☆
PA-26	PID visszacsatolási veszteség észlelési értéke	0,0%: nincs visszacsatolási veszteség clemzés0.1%~100.0%	0,0%	☆
PA-27	Visszajelzési veszteség észlelési ideje PID visszajelzés	0.0s, 20.0s	0.0s	☆
PA-28	PID működés leállítás után	0: PID letiltása leállítás után;1: PID letiltása leállítás után;	0	☆
Pb csoport: Oszcillációs frekvencia, hossza és számlálás

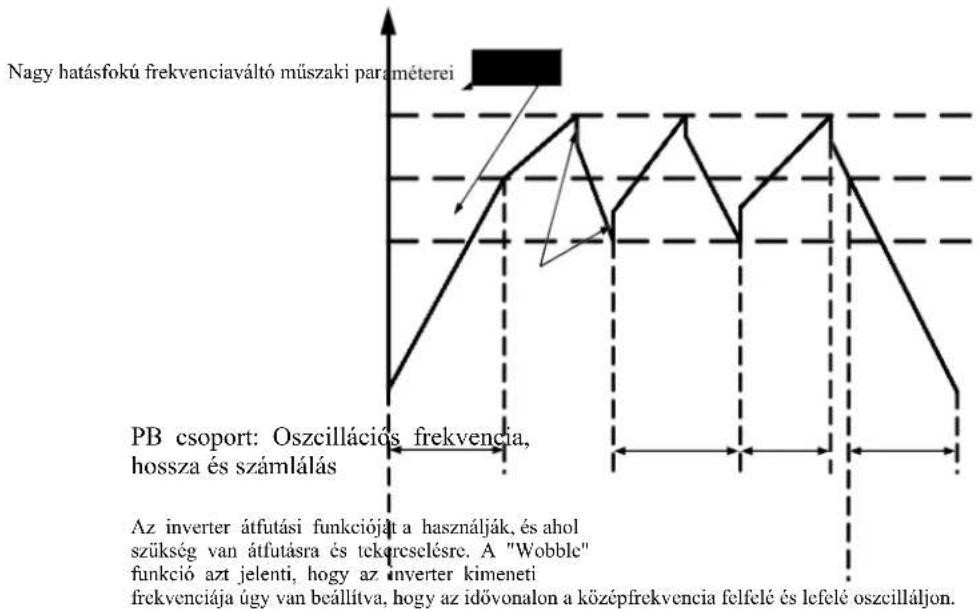

Pb-00	Oszcillációs mód	0: A középső frekvenciához kapcsolódik1: A maximális frekvenciához kapcsolódik	0	☆
Pb-01	Az oszcillációs frekvencia amplitúdója	0.0%~100.0%	0,0%	☆
Pb-02	Az oszcillációs frekvencia ugrása	0,0% ~ 50,0%	0,0%	☆
Pb-03	Az oszcillációs frekvencia ciklus	1.0s~3000.0s	10.0s	☆
Pb-04	Háromszög hullámemelkedési idő együtthatója	1,0% ~ 100,0%	50.0%	☆
Pb-05	Hossz beállítás	0 m ~ 65535 m	1000 m	☆
Pb-06	Jelenlegi hossz	0 m ~ 65535 m	0 m	☆
Pb-07	Impulzusok méterenként	5.1~6553.00	100,0	☆

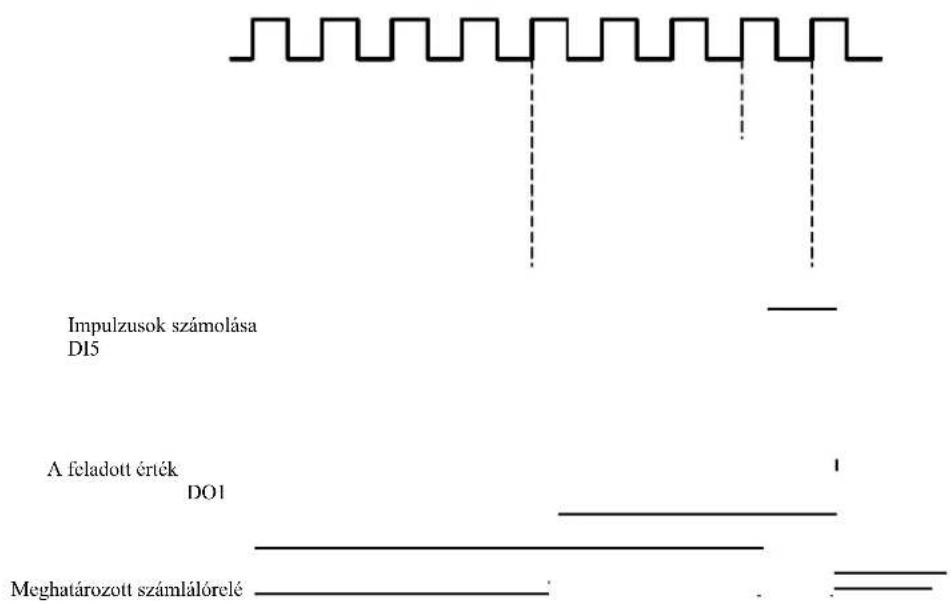

Pb-08	A számláló értékének beállítása	(1~65535)	1000	☆
Pb-09	A számláló előre beállított értéke	(1~65535)	1000	☆
PC csoport - Többlépéses parancsok és PLC funkciók
PC-00	Többállapotú parancs 0	100.0%~ 100.0%	0,0%	☆
PC-01	Többállapotú parancs 1	100.0%~ 100.0%	0,0%	☆
PC-02	Többállapotú parancs 2	100.0%~ 100.0%	0,0%	☆
PC-03	Többállapotú parancs 3	100.0%~ 100.0%	0,0%	☆
PC-04	Többállapotú parancs 4	100.0%~ 100.0%	0,0%	☆
PC-05	Többállapotú parancs 5	100.0%~ 100.0%	0,0%	☆
PC-06	Többállapotú parancs 6	100.0%~ 100.0%	0,0%	☆
PC-07	Többállapotú parancs 7	100.0%~ 100.0%	0,0%	☆
PC-08	Többállapotú parancs 8	100.0%~ 100.0%	0,0%	☆

Kód	Név	Beállítások	Alapértelme zett	Változás
PC-09	Többlépéses parancs 9	100.0%~100.0%	0,0%	☆
PC-10	Többállapotú parancs 10	100.0%~100.0%	0,0%	☆
PC-11	Többállapotú parancs 11	100.0%~100.0%	0,0%	☆
PC-12	Többállapotú parancs 12	100.0%~100.0%	0,0%	☆
PC-13	Többállapotú parancs 13	100.0%~100.0%	0,0%	☆
PC-14	Többállapotú parancs 14	100.0%~100.0%	0,0%	☆
PC-15	Többállapotú parancs 15	100.0%~100.0%	0,0%	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

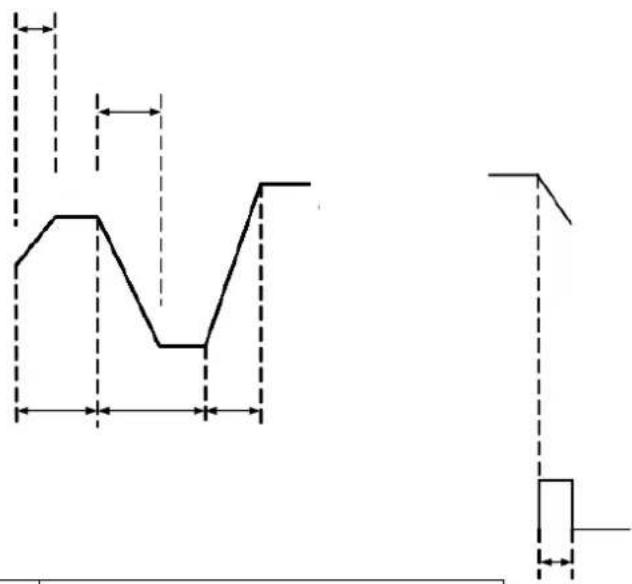

PC-16	Egyszerű PLC üzemmód	0: leállítás egy ciklus után 1: érték megtartása egy ciklus után 2: ismétlés a teljes ciklus után	0	☆
PC-17	Memória kiválasztása PLC áramkimaradás után	Egyes számjegye: működés áramkimaradás után 0: nincs memória áramkimaradás után1: memória áramkimaradás utánTízesek: memória kiválasztása leállítás után0: Megállás után nincs memória1: memória leállás után	00	☆
PC-18	PLC üzemidő a pontnak 0	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-19	A PLC gyorsulási és megállási ideje a pontnak 0	0~3	0	☆
PC-20	PLC üzemidő a pontnak 1	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-21	A PLC gyorsulási és megállási ideje az 1. pontnál	0~3	0	☆
PC-22	PLC üzemidő a pontnak 2	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-23	A PLC gyorsulási és megállási ideje az 2. pontnál	0~3	0	☆
PC-24	PLC üzemidő a pontnak 3	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-25	A PLC gyorsulási és megállási ideje az 3. pontnál	0~3	0	☆
PC-26	PLC üzemidő a pontnak 4	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-27	A PLC gyorsulási és megállási ideje az 4. pontnál	0~3	0	☆
PC-28	PLC üzemidő a pontnak 5	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-29	A PLC gyorsulási és megállási ideje az 5. pontnál	0~3	0	☆
PC-30	PLC üzemidő a pontnak 6	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-31	A PLC gyorsulási és megállási ideje az 6. pontnál	0~3	0	☆
PC-32	PLC üzemidő a pontnak 7	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-33	A PLC gyorsulási és megállási ideje az 7. pontnál	0~3	0	☆
PC-34	PLC üzemidő a pontnak 8	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-35	A PLC gyorsulási és megállási ideje az 8. pontnál	0~3	0	☆

Kód	Név	Beállítások	Alapértelmezett	Változás
PC-36	PLC üzemidő a pontnak 9	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-37	A PLC gyorsulási és megállási ideje az 9. pontnál	0~3	0	☆
PC-38	PLC üzemidő a pontnak 10	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-39	A PLC gyorsulási és megállási ideje az 10. pontnál	0~3	0	☆
PC-40	PLC üzemidő a pontnak 11	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-41	A PLC gyorsulási és megállási ideje az 11. pontnál	0~3	0	☆
PC-42	PLC üzemidő a pontnak 12	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-43	A PLC gyorsulási és megállási ideje az 12. pontnál	0~3	0	☆
PC-44	PLC üzemidő a pontnak 13	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-45	A PLC gyorsulási és megállási ideje az 13. pontnál	0~3	0	☆
PC-46	PLC üzemidő a pontnak 14	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-47	A PLC gyorsulási és megállási ideje az 14. pontnál	0~3	0	☆
PC-48	PLC üzemidő a pontnak 15	0.0s (h) ~6553.5s (h)	0.0s (h)	☆
PC-49	A PLC gyorsulási és megállási ideje az 15. pontnál	0~3	0	☆
PC-50	PLC üzemidő egység	0: s (másodperc)1: h (óra)	0	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

PC-51

A 0 referenciapont paramétereinek beállítása

0: PC-00 funkciókód megadva1: AI12: AI23: AI34: Impulzusbeállítások5: PID6: beállítva a frekvencia-alapjellel (P010)módosítva az UP / DOWN gombokkal

0

☆

Pd csoport – Kommunikációs paraméterek
Kód	Név	Beállítások	Alapértelmezett	Változás
Pd-00	Átviteli sebesség	Egységszámjegy: MODBUS 0: 300BPS1: 600BPS2: 1200BPS3: 2400BPS4: 4800BPS5: 9600BPS6: 19200BPS7: 38400BPS8: 57600BPS9: 115200BPSTízesek: fenntartvaSzázak: fenntartvaEzek: CANlink adatátviteli sebesség0: 201: 502: 1003: 1254: 2505: 5006: 1M	6005	☆
Pd-01	Adatformátum	0: nincs ellenőrzés, formátum <8, N, 2> 1: paritásellenőrzés, formátum <8, E, 1> 2:páratlan ellenőrzés, formátum <8, O, 1> 3:nincs ellenőrzés, formátum <8, N, 1>	0	☆
Pd-02	Helyi cím	1 ~ 247.0: kerctcím	1	☆
Pd-03	Válasz késésc	0 ms ~ 20 ms	2	☆
Pd-04	A kommunikáció szünetének ideje	0,0 (inaktív), 0,1 s ~ 60,0 s	0,0	☆
Pd-05	Adatátviteli formátum kiválasztása	Kijelző egység: MODBUS protokoll0: Egyéni Modbus protokoll 1: StandardModbus protokoll Tizedes a kijelzőn: fenntartva	30	☆
Pd-06	Felbontás adatolvasáshoz a kommunikációban	0: 0,01A1: 1A	0	☆
PE csoport - Felhasználó által definiált funkciókódok
Kód	Név	Beállítások	Alapért elmezett	Változás
PE-00	Felhasználói funkciókód: 0	Felbontás adatolvasáshoz a kommunikációbanP0-00 ~ PP-xxA0-00 ~ Ax-xxU0-xx~U0-xx	P0.10	☆
PE-01	Felhasználói funkciókód: 1		P0.02	☆
PE-02	Felhasználói funkciókód: 2		P0.03	☆
PE-03	Felhasználói funkciókód: 3		P0.07	☆
PE-04	Felhasználói funkciókód: 4		P0.08	☆
PE-05	Felhasználói funkciókód: 5		P0.17	☆
PE-06	Felhasználói funkciókód: 6		P0.18	☆
PE-07	Felhasználói funkciókód: 7		P3.00	☆
PE-08	Felhasználói funkciókód: 8		P3.01	☆
PE-09	Felhasználói funkciókód: 9		P4.00	☆
PE-10	Felhasználói funkciókód: 10		P4.01	☆
PE-11	Felhasználói funkciókód: 11		P4.02	☆
PE-12	Felhasználói funkciókód: 12		P5.04	☆
PE-13	Felhasználói funkciókód: 13		P5.07	☆
PE-14	Felhasználói funkciókód: 14		P6.00	☆
PE-15	Felhasználói funkciókód: 15		P6.10	☆
PE-16	Felhasználói funkciókód: 16		P0.00	☆
PE-17	Felhasználói funkciókód: 17		P0.00	☆
PE-18	Felhasználói funkciókód: 18		P0.00	☆
PE-19	Felhasználói funkciókód: 19		P0.00	☆
PE-20	Felhasználói funkciókód: 20		P0.00	☆
PE-21	Felhasználói funkciókód: 21		P0.00	☆
PE-22	Felhasználói funkciókód: 22		P0.00	☆
PE-23	Felhasználói funkciókód: 23		P0.00	☆
PE-24	Felhasználói funkciókód: 24		P0.00	☆
PE-25	Felhasználói funkciókód: 25		P0.00	☆
PE-26	Felhasználói funkciókód: 26		P0.00	☆
PE-27	Felhasználói funkciókód: 27		P0.00	☆
PE-28	Felhasználói funkciókód: 28		P0.00	☆
PE-29	Felhasználói funkciókód: 29		P0.00	☆
PP csoport - Funkciókód-kezelés
PP-00	Felhasználói jelszó	0~65535	0	☆
PP-01	Visszaállítja az alapértelmezett beállításokat	0: ne állítsa vissza01: beállítások visszaállítása a motorparamétereken kívül02: rekordok törlése04: aktuális tartalék felhasználói paraméterek501: Felhasználói tartalék paraméterek helyreállítása	0	★
PP-02	A megjelenített funkcióparaméterek kiválasztása	Egyjegyű: U csoportos kijelző kiválasztása0: nincs kijelzés1: kijelzésTizesek: A csoportos kijelzés kiválasztása0: nincs kijelzés1: kijelzés	11	★
PP-03	Válassza ki a felhasználó által meghatározott paraméterek csoportjának megjelenítését	Válassza ki a felhasználó által meghatározott paraméterek csoportjának megjelenítését0: nincs kijelző 1: kijelzőEgy számjegy: Válassza ki a felhasználó által módosított paramétercsoport megjelenítését0: nincs kijelző 1: kijelző	00	☆
PP-04	A funkciókód módosítása	0: módosítható1: Nem módosítható	0	☆
A0 csoport Nyomatékszabályozás és paraméterhatárok
A0-00	Scbesség/nyomaték szabályozás kiválasztása	0: fordulatszám-szabályozás 1: nyomatékszabályozás	0	★
A0-01	Nyomatékvezérlésreferenciaforrás kiválasztása	0: 1. digitális beállítás (A0-03)1: AI12: AI23: AI34: Impulzusbeállítások5: komunikáció beállítása6: MIN (AI1, AI2)7: MAX (AI1, AI2) (1 -7 teljes léptékü opció, megfelelő digitális beállítás A0-03)	0	★
A0-03	Digitális nyomaték beállítás nyomatékszabályozási módban	200,0% ~ 200,0%	150,0%	☆
A0-05	A nyomatékszabályozás pozitív maximális frekvenciája	0.00Hz~max. frekvencia	50,00Hz	☆
A0-06	A nyomatékszabályozás pozitív maximális frekvenciája	0.00Hz~max. frekvencia	50,00Hz	☆
A0-07	Nyomatékszabályozás gyorsítási ideje	0.00s~65000s	0.00s	☆
A0-08	Nyomatékszabályozás lassítási ideje	0.00s~65000s	0.00s	☆
A2 csoport – A csoport második motorjának vezérlése
A2-00	Motortípus kiválasztása	0: Közönséges indukciós motor1: Változtatható frekvenciájú indukciós motorok	0	★
A2-01	Motor névleges teljesítménye	0,1kW~1000,0kW	géptípus	★
A2-02	Motor névleges fészültsége	1V~400V	géptípus	★
A2-03	Névleges áramerősség [A]	0.01A~655.35A(inverter teljesítmény=55kW) 0.1A~6553.5A(átalakító teljesítménye >55kW)	géptípus	★
A2-04	Motor névleges frekvenciája	01.00Hz~max. frekvencia	géptípus	★
A2-05	Motor névleges fordulatszáma	1 ford/perc ~65535 ford/perc	géptípus	★

Kód	Név	Beállítások	Alapértelme zett	Változás
A2-06	Aszinkron motor állórész ellenállása	0.001 65.535 (inverter teljesítmén ≤slant 55kW ) 0.0001 6.5535 (átalakító teljesítménye >55kW )	géptípus	★
A2-07	Aszinkron motor rotorellenállása	0.001 65.535 (inverter teljesítmén ≤slant 55kW ) 0.0001 6.5535 (átalakító teljesítménye >55kW )	géptípus	★
A1-08	Aszinkron motor szivárgási induktív reaktanciája	0.01mH,655.35mH (inverter teljesítménye ≤slant 55kW ) 0.001mH 65.535mH (átalakító teljesítménye >55kW )	géptípus	★
A2-09	Aszinkron motor szivárgási induktív reaktanciája	0.1mH,6553.5mH (inverter teljesítménye ≤slant 55kW ) 0.01mH 655.35mH (átalakító teljesítménye >55kW )	géptípus	★
A2-10	Aszinkron motor üresjárati árama	0.1A A2-03 (inverter teljesítménye ≤slant 55kW ) 0.1A A2-03 (inverter teljesítménye >55kW )	géptípus	★
A2-27	Jeladó sorszáma	(1 65535)	1024	★
A2-28	Jeladó típusa	0: 0: ABZ inkrementális kódoló1: Fenntartott2: Resolver	0	★
A2-29	Sebesség-visszacsatolás PG kiválasztása	0: helyi PG1: helyi PG2: impulzus bemenet (DI5)	0	★

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A2-30	ABZ inkrementális jeladó AB fázissorrendje	0: előre1: hátrafelé	0	★
A2-34	A forgótranszformátor póluspárjainak száma	(1~65535)	1	★
A2-36	PG szétkapcsolás észlelési ideje a sebesség-visszacsatolásban	0,0: nincs művelet0.1s,10.0s	0,0	★
A2-37	Hangolás kiválasztása	0: Nincs művelet1: Aszinkron motor statikus hangolása2: Az aszinkron motor teljes hangolása	0	★
A2-38	Sebességhurok arányos erősítés 1	1~100	30	☆
A2-39	1. sebességhurok integrációs ideje	00.01s~10.0s	0.50s	☆
A2-40	Kapcsolási frekvencia 1	0.00~A2-43	5Hz	☆
A2-41	Sebességhurok arányos crősítés 2	1~100	20	☆
A2-42	2. sebességhurok integrációs ideje	00.01s~10.0s	1.00s	☆
A2-43	Kapcsolási frekvencia 2	A2-40~max. frekvencia	10.00Hz	☆
A2-44	Vektor szabályozási csúszási erősítés	50%~200%	100%	☆
A2-45	A sebességhurok szűrő időállandója	100.000s~0.0s	0.000s	☆
A2-46	A gerjesztési erősítés vektorvezérlése	0~200	64	☆

Kód	Név	Beállítások	Alapértel mezett	Változás
A2-47	Magas határérték forrás sebességszabályozási módban	0: A2-48 beállítás1: AI12: AI23: AI34: Impulzus beállítás5: Kommunikációs beállítások6: MIN (AI1, AI2)7: MAX (AI1, AI2)Az 1-7 opciók teljes skálája megfelel az A2-48 digitális beállításainak	0	☆
A2-48	Digitális nyomaték beállítás fordulatszám szabályozási módban	0,0%~200,0%	150,0%	☆
A2-51	Gerjesztéssel arányos nyereség	0~20000	2000	☆
A2-52	Integrált gerjesztés	0~20000	1300	☆
A2-53	Nyomatékszabályozás arányos nyereség	0~20000	2000	☆
A2-54	Nyomatékszabályozás integrálás erősítés	0~20000	1300	☆
A2-55	A sebességhurok integráló tagjának tulajdonságai	Az egyjegyű: integrálás elválasztás0: nem megengedett1: megengedett	0	☆
A2-61	Motorvezérlési mód 2	0: Nincs vektorsebesség-érzékelő (SVC) vezérlés1: Sebességérzékelő vektorvezérlés (FVC)2: U/f vezérlés	0	★
A2-62	2-es motor gyorsítási/lassulási ideje	0: ugyanaz, mint az 1-es motornál1: 1-es motor gyorsítási/lassulási ideje2: 2-es motor gyorsítási/lassulási ideje3: 3-es motor gyorsítási/lassulási ideje4: 4-es motor gyorsítási/lassulási ideje	0	☆
A2-63	A 2-es motor nyomatékának növelése	0,0%: automatikus nyomatéknövelés0,1% ~ 30,0%	géptípus	☆
A2-65	A 2-es motor rezgéscsillapitásának erősítése	0~100	géptípus	☆

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A5 csoport – Vezérlésoptimalizálási paraméterek
A5-00	DPWM frekvencia magas küszöb kapcsoló	0.00Hz~15.00Hz	12Hz	☆
A5-01	PWM modulációs mód	0: aszinkron moduláció 1: szinkron moduláció	0	☆
A5-02	Holtzóna kompenzációs mód kiválasztása	0: nincs kompenzáció 1: # 1 kompenzációs mód 2: # 2 kompenzációs mód	1	☆
A5-03	Véletlenszerű PWM mélység	0: nem engedélyezett1 ~ 10: a vivőfrekvencia véletlenszerű mélysége	0	☆
A5-04	Gyors áramkorlát	0: Inaktiv1: Aktív	1	☆
A5-05	Folyamatos kompenzációs észlelés	0~100	5	☆
A5-06	Feszültségesési küszöb	60,0% ~ 140,0%	100.0%	☆
A5-07	Az SVC optimalizálása	0: nincs optimalizálás 1: 1. optimalizálási mód 2: 2. optimalizálási mód	1	☆
A5-08	Holtidő beállítása	100%~200%	150%	☆

Kód	Név	Beállítások	Alapértelmczett	Változás
A6 csoport - AI görbe beállítása
A6-00	Az AI görbe minimális értéke a 4-es bemeneten	-10.00V~A6-02	0.00V	☆
A6-01	Az AI-görbe minimális értékének beállítása a 4. bemeneten	-100.0%~+100.0%	0,0%	☆
A6-02	Az AI-görbe 1. artikulációja a 4. bemeneten	A6-00~A6-04	3.00V	☆
A6-03	Az AI-görbe 1. artikulációja beállítása a 4. bemeneten	-100.0%~+100.0%	30.0%	☆
A6-04	Az AI-görbe 2. artikulációja a 4. bemeneten	A6-02~A6-06	6.00V	☆
A6-05	Az AI-görbe 2. artikulációja beállítása a 4. bemeneten	-100.0%~+100.0%	60.0%	☆
A6-06	Az AI görbe maximális értéke a 4-es bemeneten	A6-06~+10.00V	10.00V	☆
A6-07	Az AI-görbe maximális értékének beállítása a 4. bemeneten	-100.0%~+100.0%	100.0%	☆
A6-08	Az AI görbe minimális értéke az 5-ös bemeneten	-10.00V~A6-10	10.00V	☆
A6-09	Az AI-görbe minimális értékének beállítása a 5. bemeneten	-100.0%~+100.0%	100.0%	☆
A6-10	Az AI-görbe 1. artikulációja a 5. bemeneten	A6-08~A6-12	3.00V	☆
A6-11	Az AI-görbe 1. artikulációja beállítása a 5. bemeneten	-100.0%~+100.0%	30.0%	☆
A6-12	Az AI-görbe 2. artikulációja a 5. bemeneten	A6-10~A6-14	3.00V	☆
A6-13	Az AI-görbe 2. artikulációja beállítása a 5. bemeneten	-100.0%~+100.0%	30.0%	☆
A6-14	Az AI görbe maximális értéke az 5. bemeneten	A6-12~+10.00V	10.00V	☆
A6-15	Az AI-görbe maximális értékének beállítása a 5. bemeneten	-100.0%~+100.0%	100.0%	☆
A6-24	AI1 ugrása	100,0% ~ 100,0%	0,0%	☆
A6-25	Ugrástartomány az AI1-hez	0,0% ~ 100,0%	5% ~ 200,0%	☆
A6-26	AI2 ugrása	100,0% ~ 100,0%	0,0%	☆
A6-27	Ugrástartomány az AI2-höz	0,0% ~ 100,0%	5% ~ 200,0%	☆
A6-28	AI3 ugrása	100,0% ~ 100,0%	0,0%	☆
A6-29	Ugrástartomány az AI3-höz	0,0% ~ 100,0%	5% ~ 200,0%	☆
Kód	Név	Beállítások	Alapértelmezett	Változás
A7-05	Ki/be kimenet	Bináris beállításEgységszámjegy:FMRAz egyjegyü: 1. reléSzázasok: DO	1	☆
A7-06	A programozható kártya clöre beállított frekvenciája	00,00% ~ 100,0%	0,0%	☆
A7-07	A programozható kártya clöre beállított nyomatéka	200,0% ~ 200,0%	0,0%	☆
A7-08	Parancs a programozható kártyáról	0: nincs parancs1: clöre parancs2: vissza parancs3: pulzál clöre4: pulzál hátra5: megállás kifutással6: fékezéses megállás7: hiba nullázása	0	☆
A7-09	A programozható kártya hibája	0: nincs hiba80~89: hibakód	0	☆
AC csoport - AI AO kalibráció
AC-00	A mért feszültség AI1 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-01	Kijelzett feszültség AI1 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-02	A mért feszültség AI1 No. 2	6.000V~9.999V	kalibráció	☆
AC-03	Kijelzett feszültség AI1 No. 2	6.000V~9.999V	kalibráció	☆
AC-04	A mért feszültség AI2 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-05	Kijelzett feszültség AI2 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-06	A mért feszültség AI2 No. 2	6.000V~9.999V	kalibráció	☆
AC-07	Kijelzett feszültség AI2 No. 2	6.000V~9.999V	kalibráció	☆
AC-08	A mért feszültség AI3 No. 1	-9.999V ~ 10.000V	kalibráció	☆
AC-09	Kijelzett feszültség AI3 No. 1	-9.999V ~ 10.000V	kalibráció	☆
AC-10	A mért feszültség AI3 No. 2	-9.999V ~ 10.000V	kalibráció	☆
AC-11	Kijelzett feszültség AI3 No. 2	-9.999V ~ 10.000V	kalibráció	☆
AC-12	Célfeszültség AO1 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-13	A mért feszültség AO1 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-14	Célfeszültség AO1 No. 2	6.000V~9.999V	kalibráció	☆
AC-15	A mért feszültség AO1 No. 2	6.000V~9.999V	kalibráció	☆
AC-16	Célfeszültség AO2 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-17	A mért feszültség AO2 No. 1	0.500V ~ 4.000V	kalibráció	☆
AC-18	Célfeszültség AO2 No. 2	6.000V~9.999V	kalibráció	☆
AC-19	A mért feszültség AO2 No. 2	6.000V~9.999V	kalibráció	☆
AC-20	A mért áram AI2 nr 1	0.000mA~20.000mA	kalibráció	☆
AC-21	Mintavételi áram AI2 nr 1	0.000mA~20.000mA	kalibráció	☆
AC-22	A mért áram AI2 nr 2	0.000mA~20.000mA	kalibráció	☆
AC-23	Mintavételi áram AI2 nr 2	0.000mA~20.000mA	kalibráció	☆
AC-24	Mintavételi áram AO1 nr 1	0.000mA~20.000mA	kalibráció	☆
AC-25	A mért áram AO1 nr 1	0.000mA~20.000mA	kalibráció	☆
AC-24	Idcális áram AO1 nr 2	0.000mA~20.000mA	kalibráció	☆
AC-25	A mért áram AO1 nr 2	0.000mA~20.000mA	kalibráció	☆

Monitoring paraméter táblázat

Funkciókód	Név	Min. egység
U0 csoport. Alapvctő monitorozási paraméterek
U0-00	Üzemi frekvencia (Hz)	01Hz
U0-01	Frekvencia beállítása (Hz)	01Hz
U0-02	Buszfészültség (V)	1.00V
U0-03	Kimeneti feszültség (V)	1V
U0-04	Kimeneti áram (A)	0,01A
U0-05	Kimeneti teljesítmény (kW)	0.1kW
U0-06	Kimeneti nyomaték (%)	1% ~ 200,0%
U0-07	DI bemeneti állapot	1
U0-08	DO kimeneti állapot	1
U0-09	AI1 feszültség (V)	01.00V
U0-10	AI2 feszültség (V)	01.00V
U0-11	AI3 feszültség (V)	01.00V
U0-12	Mért értékrk	1
U0-13	Hossz érték	1
U0-14	Terhelési sebesség mutató	1
U0-15	PID beállítás	1
U0-16 SPID visszacsatolás 1
U0-17	PLC szakasz	1
U0-18	Bementi impulzus frekveniája (1Hz)	01.00kHz
U0-19	Visszacsatolási sebesség (0,1 Hz)	1Hz
U0-20	Túlhajtás	0.1Min
U0-21	AI1 feszültség kalibrálás előtt	001.00V
U0-22	AI2 feszültség kalibrálás előtt	001.00V
U0-23	AI3 feszültség kalibrálás előtt	001.00V
U0-24	Lincáris sebesség	1m/Min
U0-25	Aktuális teljesítményidő	1Min
U0-26	Aktuális üzemidő	0.1Min
U0-27	Bemeneti impulzusfrekvencia	1Hz
U0-28	Kommunikációs beállítások	01% ~ 200,0%
U0-29	Kódoló visszacsatolási sebessége	01Hz
U0-30	Fő frekvencia kijelzése X	01Hz
U0-31	Segédfrekvencia kijelzése Y	01Hz
U0-32	Bármely memóriacím értékének megjelenítése	1
U0-34	Motor hőmérséklet	1°C
U0-35	Célnyomaték (%)	1% ~ 200,0%
U0-36	A forgás helye	1
U0-37	Teljesítménytényező szöge	0,1°
U0-39	Elválasztott célfeszültség VF	1V
U0-40	VF elkülönített kimeneti feszültség	1V
U0-41	A DI bemenet állapotának kijelzése	1
U0-42	A DO bemenet állapotának kijelzése	1
U0-43	A DI 1. üzemállapotának kijelzése (01. funkció - 40. funkció)	1
U0-44	A DI 2. üzemállapotának kijelzése (41. funkció - 80. funkció)	1

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

U0-59	Beállítási frekvencia (%)	01% ~ 200,0%
U0-60	Működési frekvencia (%)	01% ~ 200,0%
U0-61	A frekvenciaváltó állapota	1

6. fejezet Paraméterleírások

P0 csoport. Alapfunkciók csoportja

P0-00	Kijelzés típusa: GP		Gyári beállítás	Géptípusra vonatkozik
	Beállítási tartomány	1	G típus (terhelés állandó nyomatékkal)
		2	P típus (a ventilátor és a szivattyú terhelése)

Ez a paraméter csak arra szolgál, hogy a felhasználók megtekintsék a géptípust, és nem módosítható.

1: állandó nyomatékterhelés meghatározott névleges paraméterekkel

2: terhelés váltakozó nyomatékkal meghatározott névleges értékkel

(a ventilátor és a szivattyú terhelése)

P0-01	Motorvezérlési mód 1		Gyári beállítás	0
	Beállítási tartomány	0	Nincs vektorsebesség-érzékelő (SVC) vezérlés
		1	Sebességérzékelő vektoryvezérlés (FVC)
		2	U/f vezérlés

0: Nincs vektorsebesség-érzékelő (SVC) vezérlés

1: A sebességérzékelő vektorvezérlés zárt hurkú vektorvezérlés. A motoroldalra jeladót kell felszerelni. A meghajtónak azonos típusú PG-kártyával kell rendelkeznie, mint a kódolónak. Alkalmas precíziós fordulatszám- vagy nyomatékszabályozási alkalmazásokhoz. Egy inverter csak egy motort tud mcghajtani olyan terheléssel, mint például papírgyártó gépek, daruk, lifitek stb.
2: A V / f szabályozás akkor használható, ha kisebb a terhelési igény, vagy ahol egy hajtás több motort, például ventilátorokat és szivattyúkat hajt meg. Egy hajtás több motor vezérlésére is használható.

Tipp: A vektorvezérlési mód kiválasztásakor motorparaméter azonosítási eljárásra van szükség. Csak a motor pontos paraméterei mellett használható a vektorvezérlés. A sebességszabályozó paramétereinek beállitásával a funkciókódban a P2 csoportban (2 a második csoport) jobb teljesítmény érhető el.

P0-02	A parancsforrás kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	Kezelőpanel parancscsatorna (LED nem világít)
		1	Terminál CMD csatorna (LED világít)
		2	Cmd csatorna (LED villog)

Válassza ki a hajtásvezérlő parancs bemeneti csatornáját.

A hajtásvezérlő parancsok a következők: start, stop, előre, hátramenet, ugrás és így tovább. 0: Kezelőterminál parancscsatorna ("LOCAL / REMOT" ki van kapcsolva);

A vezérlöpulton a RUN, STOP / RES gombok vezérik a futtatási parancsokat. 1: Terminál parancsesatorna ("LOCAL / REMOT" jelzőfények);

A többfunkeciós bemeneti terminálok FWD, REV, JOG, JOG stb. vezérlik a futási parancsot.

2: Parancscsatorna ("LOCAL / REMOT" villog) A futtatási parancsot a gazdaszámítógép adja ki kommunikációs módban.

A kommunikációs kártya kiválasztása opcionális (Modbus RTU, CANlink kártya, felhasználó által programozható vezérlőkártya stb.).

P0-03	Az X frekvencia fő forrása		Gyári beállítás	0
	Beállítás tartomány	0	Digitális beállítás (P0-08 frekvencia alapjel, fel/le váltás, memória áramkimaradás után)
		1	Digitális beállítás (P0-08 frekvencia alapjel, fel/le váltás, nincs memória az áramkimaradás után)
		2	AI1
		3	AI2
		4	AI3
		5	A PULSE impulzus beállítása (DI5)
		6	Több állapotú parancs
		7	PLC
		8	PID
		9	Kommunikációs beállítások

Válassza ki a a hajtás adott frekvenciájú bemeneti csatornáját . 10 fő frekvencia referencia csatorna létezik: 0: digitális beállítások (áramkimaradás után nincs memória)

A kezdeti frekvencia referenciaérték P0-08 "Frekvencia referencia". A ▲ ▼ gombokkal (vagy a többfunkciós bemeneti csatlakozóval UP, DOWN) a beállított frekvenciaérték módosítható. Amikor a hajtást áramkimaradás után bekapcsolják, a frekvencia-alapjel P0-08-ként visszatér a „Digitálisan beállított frekvencia” értékre.

1: digitális beállítás (memória áramkimaradás után)

A kezdeti frekvencia referenciaérték P0-08 "Frekvencia referencia". A beállított frekvenciaárték megváltoztatható a billentyűzet ▲, ▼ gombjaival (vagy az UP, DOWN többfunkciós bemeneti csatlakozókkal).

Amikor a meghajtót áramkimaradás után bekapcsolják, a beállított frekvencia a ▲, ▼ gombokkal vagy az UP, DOWN csatlakozókkal utoljára beállított frekvencia, a korrekció eltárolódik.

Vegye figyelcmbe, hogy a P0-23 a „Digital Down Frequency Memory Select“, a P0-23 pedig a hajtás leállítási nyomatékának, az eltolás mértékének vagy a memória frekvenciájának a kiválasztására szolgál. A P0-23 az állásidőhöz kapcsolódik, a kikapcsolási memória pedig nincs összefüggésben. Figyeljen az alkalmazáskor.

2: All

3: AI2

4: AI3

Ez azt jelenti, hogy a frekvencia beállítása az analog bemeneti terminálon keresztül történik. A VFD vezérlőpanel két analóg bemeneti csatlakozóval rendelkezik (AI1, AI2), az opcionális I/O bővítőkártya pedig egy további analog bemeneti csatlakozót (AI3).

Ezek közül az AI1 0V \~ 10V feszültség bemenet, AI2 lehet 0V \~ 10V feszültség bemenet, lehet 4mA \~ 20mA árambemenet is. Ezt a vezérlőpulton lévő J8 jumper választja ki. Az AI3 egy -10V \~ 10V feszültség bemenet.

A felhasználó szabadon választhatja meg az A11, A12, A13 bemeneti feszültség és a célfrekvencia közötti összefüggést. A VFD 5 görbék közötti korrelációs csoportot biztosít, beleértve a lineáris függési görbék 3 csoportját (2 pontos megegyezés), és 2 csoportot bármely 4 pontos görbe korrelációból. A felhasználói csoportok a P4 és A6 csoport funkcióköddal állíthatók be.

5: Adott impulzus (DI5)

A frekvencia beállítását a kapcsokon lévő impulzus adja meg. Az impulzus referenciajel specifikációja: feszültségtartomány 9V \~ 30V, frekvenciatartomány 0kHz \~ 100kHz. Impulzus referenciaértéket csak a D15 többfunkciós bemeneti kapocsról lehet megadni.

A beállításnak megfelelő DI5 bemeneti impulzusfrekvencia kapcsolat, mely megfelel a beállításoknak, beállítás P4-28 \~ P4-31-on keresztül. A két pont közötti összefüggés egy egyenesnek felel meg. Az impulzusbemenet megfelelő beállítása 100,0%, ami a P0-10 relativ maximális frekvenciájának százaléka.

6: többállapotú parancs

A többállapotú parancsvégrehajtási mód kiválasztásakor a DI terminálokba különböző állapotokat kell bevinni digitális kompozición keresztül, a beállított érték különböző frekvenciáinak megfelelően. A VFD-vel több mint négy többlépcsős parancsterminál, 16 négyállapotú terminál konfigurálható, a PC funkciókódja a 16 "multidirektíva" bármelyikének megfelelhet. A "multidirektíva" a P0-10 maximális frekvenciájának százalékos aránya.

DI digitális bemeneti kapocs a többfunkciós sorkapocs parancsaként - a megfelelő P4 csoportba kell állítani. A részletekért lásd a P4 csoport funkció megfelelő paraméterét.

7: Egyszerű PLC vezérlő

Ha a frekvenciaforrás egyszerű PLC, az inverter működési frekvenciája 1-16 tetszőleges frekvenciaparancs tartományban állítható át. A felhasználó beállíthatja a tartási időt 1 és 16 frekvencia parancs között, valamint a megfelelő gyorsítási és lassítási időt. A részleteket lásd a megfelelő PC-csoport kézikönyvében.

8: PID

A PID vezérlés kimenete az üzemí frekvenciát szolgálja. Általában a helyszíní zárt hurkú szabályozási folyamatokhoz alkalmazzák, például állandó nyomású zárt hurkú szabályozáshoz, állandó feszültségű zárt hurkú szabályozáshoz és egyéb feltételekhez.

Ha PID-t használ frekvenciaforrásként, állítsa be a PA csoport "PID funkciója" paramétereit.

9: Kommunikációs beállítások

A fö frekvenciaforrás a gazdaszámitógép kommunikációs módban.

A VFD kétféle kommunikációt támogat: Modbus és CANlink. Mindkét típusú kommunikáció nem használható.

A kommunikáció használatához kommunikációs kártyát kell telepíteni. Kétféle VFD kommunikációs kártya létezik, a felhasználóknak saját igényeik szerint kell kiválasztaniuk és be kell állítaniuk a megfelelő paramétereket a P0-28 "kommunikációs bővítőkártya típusához".

P0-04	Y segédfrekvencia torrás		Gyári beállítás	0
	Beállítási		Digitális beállítás (P0-08 frekvencia alapjel, fel/le váltás, memória áramkimaradás után)
			Digitális beállítás (P0-08 frekvencia alapjel, fel/le váltás, memória áramkimaradás után)
			AI1
			AI2
			AI3

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	tartomány		Impulzus beállítása (DI5)
			Több állapotú parancs
			PLC
			PID
			Kommunikációs beállítások

Ha a segédfrekvencia-forrást független frekvencia-referencia csatornaként használják (azaz átkapcsolja a frekvenciaforrást X-röl Y-re), akkor annak használata megegyezik az X fö frekvenciaforráséval. A használati utasításokat lásd a P0-03-ban.

Ha egy segédfrekvencia-forrást használnak adott szuperpozícióként (azaz X + Y frekvenciaforrás, X - X + Y kapcsoló vagy Y - X + Y kapcsoló), vegye figyelembe, hogy:

1) Ha a segédfrekvencia-forrás digitális referencia, a frekvencia-alapjel (P0-08) nem működik. A felhasználó a frekvenciaszabályozást a kezclő ▲, ▼ gombjaival (vagy az UP, DOWN bemenetek többfunkciós kivezetéscivel) hajtja végre. Szabályozás közvetlenül a fö frekvencia-referencia alapján.

2) Hla a segédfrekvencia-forrást analóg bemenet (A11, A12, A13) vagy impulzusbemenet táplálja az időzítéshez, 100% megfelel a P0-05 és P0-06 paraméterekkel beállítható segédfrekvencia-forrás bemeneti tartományának.

3) Ha a frekvenciaforrást az impulzusbemenet időzítésére használják, az hasonló az analóg adatokhoz. Tipp: Az Y segédfrekvencia-forrás kiválasztása és az X főfrekvencia-forrás kiválasztása nem állítható be egy csatornán, vagyis ha a P0-03 és a P0-04 azonos értékre van állítva. Így könnyen zavart kelthet.

P0-05	A szuperponált segédfrekvencia Y forrásának tartománya		Gyári beállítás	0
	Beállítási tartomány	0	a maximális frekvenciához képest
		1	az X frekvenciaforráshoz képest
P0-06	A szuperponált segédfrekvencia Y forrásának tartománya		Gyári beállítás	0
	Beállítási tartomány		0%~150%

Ha a frekvenciaforrás kiválasztása "frekvencia halmozás" (azaz a P0-07 1, 3 vagy 4 értékre van állítva), cz a két paraméter használható a segédfrekvencia-forrás szabályozási tartományának meghatározására.

Ha P0-05-öt használunk a forrásnak megfelelő objektum segédfrekvencia-tartományának meghatározására, akkor az szelektíven történik meg az X fö frekvenciaforráshoz viszonyított maximális frekvenciához képest. Amikor az elsödleges frekvenciaforráshoz viszonyítva választ, a segédfrekvencia forrás az X változtatások fö frekvenciatartománya.

P0-07	Frekvenciaforrás kiválasztása szuperponált		Gyári beállítás	0
	Beállítási tartomány	Bit	Frekvenciaforrás kiválasztása
		0	Az X frekvencia fő forrása
		1	A fő- és segédművelet eredménye
		2	Kapcsoló az X főfrékvencia-forráshoz és az Y segédfrekvencia-forráshoz
		3	X frekvencia főforrás, fő- és segédüzem eredménykapcsoló,
		4	Y frekvencia főforrás, fő- és segédüzem eredménykapcsoló,
		Tizesek:	a fő- és a segédfrekvencia-forrás működésének kapcsolata
		0	Fő- és segéd-
		1	Fő - segéd
		2	Maximum 2 közül
		3	Minimum 2 közül

Ezzel a paraméterrel kiválaszthatja a frekvencia referencia csatornát.

Egy számjegyű: Frekvenciaforrás kiválasztása

0: Az X frekvencia fö forrása

Az X fö frekvencia célfrekvenciaként alkalmazva.

1: Fő- és segédforrás működési eredménye, mint célfrekvencia.

Tekintse meg a "Tízesek" kapcsolati funkciókód utasításait a fö és a kiegészítő müveletekhez.

2: Az X föfrekvencia-forrás és az Y segédfrekvencia-forrás átkapcsolása Ha a többfunkciós 18. bemeneti kapocs inaktív (frekvenciaválasztó), az X fö frekvenciaforrás a célfrekvencia.

Ha a 18-as többfunkciós bemeneti kapocs (frekvenciaválasztó) aktív, az Y segédfrekvencia-forrás a célfrekvencia.

3: Főfrekvencia forrás X átkapcsolása és a fő- és segédüzem eredménye. Ha a többfunkciós 18. bemeneti kapocs inaktív (frekvenciaválasztó), az X fő frekvenciaforrás a célfrekvencia. Amikor a többfunkciós 18. bemeneti kapocs aktív (frekvenciaválasztó), a célfrekvencia a fő- és a segédüzem eredménye.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

1. Y segédfrekvencia forrás átkapcsolása és a fö- és segédüzem eredménye. Ha a többfunkciós 18. bemeneti kapocs inaktív (frekvenciaválasztó), az Y segéd frekvenciaforrás a célfrekvencia. Amikor a többfunkciós 18. bemeneti kapocs aktív (frekvenciaválasztó), a célfrekvencia a fö- és a segédüzem eredménye.

Tízesek: A fö- és a segédfrekvencia-forrás működésének kapcsolata 0: X föfrekvencia forrás + Y segédfrekvencia forrás.

Célfrekvenciaként az X főfrekvencia és az Y segédfrekvencia összegét használjuk. Egy adott függvény frekvencia-szuperpoziciója érhető el.

1: X föfrekvencia forrás + Y segédfrekvencia forrás.

Célfrekvenciaként az X föfrekvencia-forrás és az Y segédfrekvencia-forrás közötti különbséget használják

2: MAX (X föfrekvencia forrás, Y segédfrekvencia forrás). A célfrekvencia az X föfrekvencia és az Y segédfrekvencia maximális abszolút értéke.
3: MIN (X föfrekvencia forrás, Y segédfrekvencia forrás). A célfrekvencia az X föfrekvencia és az Y segédfrekvencia minimális abszolút értéke. Ezenkívül, ha a frekvenciaforrás kiválasztása fö- és segédüzemböl történik, a P0-21 segítségével frekvenciaeltolás állítható be. A fö- és segédüzemre ráhelyezett frekvenciaeltolás lehetővé teszi, hogy rugalmasan reagáljon a különböző igényekre.
4: MIN (X föfrekvencia forrás, Y segédfrekvencia forrás). A célfrekvencia az X föfrekvencia és az Y segédfrekvencia minimális abszolút értéke. Ezenkívül, ha a frekvenciaforrás kiválasztása fö- és segédüzemböl történik, a P0-21 segítségével frekvenciaeltolás állítható be. A fö- és segédüzemre ráhelyezett frekvenciaeltolás lehetővé teszi, hogy rugalmasan reagáljon a különböző igényekre.

P0-08	Megadott frekvencia		Gyári beállítás		50,00Hz
	Bcállítási tartomány		0,00 ~ max frekvencia (frekvenciaforrás-kiválasztás mód digitális beállítással működik)
P0-09	A munka iránya		Elhelyezés beállítás	0
	Beállítási tartomány	0	Ugyanaz az irány
		1	Ellenkező irány

A funkciókód megváltoztatásával a kábelezés és a motor fordulatai nem változtathatók.

Tipp: A paraméter inicializálása után a motor futási iránya visszaáll az eredeti állapotába. Legyen óvatos, és ezt azzal a feltétellel használja, hogy a rendszer hibakeresése után szigorúan tilos a motorvezérlést megváltoztatni.

P0-10	Max. frekvencia.	Gyári beállítás	50.00 Hz
	Beállítási tartomány	50,00Hz~600,00Hz

VFD analóg bemenet, impulzus bemenet (DI5), többlépcsős utasítások stb., a frekvenciaforrás 100,0% a megfelelő P0-10 skálázáshoz képest.

A VFD maximális kimeneti frekvenciája legfeljebb 3200 Hz. A frekvenciafelbontás és a frekvencia bemeneti tartomány figyelembevételéhez mindkét indikátor esetében a frekvencia parancs tizedesjegyei a P0-22-vel választhatók ki.

Ha a P0-22 1-re van állítva, a frekvenciafelbontás 0,1 Hz. Ebben az csetben a P0-10 50,0 Hz \~ 3200,0 Hz tartományba van beállítva;

Ha a P0-22 2-re van állítva, a frekvenciafelbontás 0,1 Hz. Ebben az esetben a P0-10 50,0 Hz \~ 600,00 Hz tartományba van beállítva;

P0-11	Felső frekvencia forrás		Gyári beállítás	0
	Gyári beállítás	0	P0-12 beállítás
		1	AI1
		2	AI2
		3	AI3
		4	Impulzus beállítás
		5	Kommunikációs beállítások

Hlatározza meg a magas frekvenciák forrását. A felső határfrekvencia digitálisan állítható (P0-12), származtatható az analóg bemeneti csatornáról is. Az analóg bemeneti frekvencia felső határának beállításakor az analóg bemenet 100%-os beállítása a P0-12-nek felel meg.

Például, ha a tekercselés szabályozási tartományában nyomatékszabályozási módot alkalmazunk, hogy elkerüljük az anyag törését és a „sebesség” jelenség megjelenését, az analóg frekvencia referencia korlátozás használható. Amikor az inverter a felső frekvenciahatáron működik, magasabban tartja a frekvenciát.

P0-12	Felső frekvencia	Gyári beállítás	50,00Hz
	Beállítási tartomány	Felső frekvencia (P0-14) ~ maximális frekvencia (P0-10)
P0-13	Felső frekvencia cltolás	Gyári beállítás	0,00Hz
	Beállítási tartomány	0.00Hz ~ max. frekvencia P0-10

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Ha a felső határfrekvencia analóg vagy impulzus-alapjel, a P0-13 az eltolási alapjeleként szolgál. A Frequency Bias és a P0-11 a beállitott értékre szuperponált magas vágási frekvenciát állítja be végső magas vágási frekvenciaként.

P0-14	Alsó frekvencia	Gyári beállítás	0,00Hz
	Beállítási tartomány	0.00Hz~felső frekvencia P0-12

Ha a frekvencia parancs a P0-14-ben beállított alacsony frekvencia alatt van, az inverter leállíthatja vagy csökkentheti a vágási frekvenciát, vagy nulla fordulatszámon működhet. A P8-14 paraméterrel beállítható, hogy melyik üzemmódot kell kiválasztani (az alacsony frekvenciás üzemmód alatti frekvencia beállításakor).

P0-15	Vivőfrekvencia	Gyári beállítás	A gép típusától függ
	Beállítási tartomány	0,5kHz~16,0kHz

Ez a funkció beállítja az inverter vivőfrekvenciáját. A vivőfrekvencia beállításával csökkenthető a motorzaj, elkerülhető a mechanikai rendszer rezonanciapontja, valamint csökkenthető az inverter zaja és a vezetékek és a földelés közötti szivárgási áram.

Ha a vivőfrekvencia alacsony, a kimeneti áram harmonikus összetevője nő, a motor veszteségei és a motor hőmérséklete nő. Ha a vivőfrekvencia magas, a motor veszteségei csökkennek, a motor hőmérséklete csökken, de az inverter veszteségei nőnek, az inverter hőmérséklete nő, és a zavar növekszik.

A vivőfrekvencia beállítása a következő tulajdonságokra lesz hatással:

Vivőfrekvencia	növekedés
A kimenő áram hullámformája	csökkenés
Motor hömérséklet	jobb
Az inverter hömérséklete	csökkenés
Szivárgási áram	növekedés
Külső zavarok	növekedés
A kimenő áram hullámformája	növekedés

A vivőfrekvencia gyári alapbeállításai a különböző invertereknél eltérőek. Bár a felhasználók módosíthatják ezeket, de vegye figyelembe: ha a vivőfrekvencia értéke magasabb, mint a gyári beállítás, akkor az inverter hütőbordájának hőmérséklete emelkedni fog. Ebben az esctben a felhasználónak csökkentenie kell az inverter névleges értékét, különben fennáll a túlmelegedés veszélye.

P0-16	A vivőfrekvencia alkalmazkodik a hőmérséklethez	Gyári beállítás	0
	Beállítási tartomány	0: nem1: igen

A vivőfrekvencia hőmérséklet-szabályozása azt jelenti, hogy amikor az inverter azt észleli, hogy a hűtőborda hőmérséklete magas, automatikusan csökkenti a vivőfrekvenciát, hogy csökkentse az inverter hőmérséklet-emelkedését. Ha a hűtőborda hőmérséklete alacsony, a vivőfrekvencia fokozatosan visszaáll az előre beállított értékre. Ez a funkció csökkenti az inverter túlmelegedés riasztásának valószínűségét.

P0-17	Gyorsítás ideje 1	Gyári beállítás	A gép típusától függ
	Beállítási tartomány	0.00s~65000s
P0-18	Fékezési idő 1	Gyári beállítás	A gép típusától függ
	Beállítási tartomány	0.00s~65000s

A gyorsítási idő az az idő, amely alatt a hajtás a nulla frekvenciáról a gyorsítási és lassítási referenciafrekvenciára (P0-25) felgyorsul. Lásd t1-et a 6-1. ábrán. A lassítási idő az az idő, amely alatt a hajtás lelassul a gyorsítási és lassítási referenciafrekvenciáról (P0-25) a nulla frekvenciára. Lásd t2-t a 6-1. ábrán.

A kimeneti frekvencia A gyorsítási és lassítási refer referenciafrekvencia Beállitott frekvencia Gyorsulás valós ideje Lassítás valós ideje Beállitott idő gyorsítás idő t1 i o2 assítás beállitott ideje

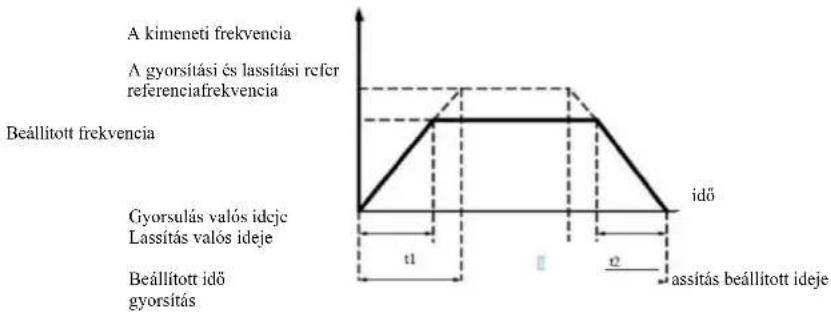

6-1 ábra A gyorsulási és lassulási idő grafikonja

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A VFD négy gyorsulási és lassulási időcsoportot biztosít. A felhasználók használhatják a DI bemeneti terminál digitális kapcsolóját. A funkciókód által beállított négy gyorsulási és lassulási időcsoport a következő:

Első csoport: P0-17 \~ P0-18

Második csoport: P8-03, P8-04

második csoport: P8-05, P8-06

Negyedik csoport: P8-07, P8-08

P0-19	A gyorsítási/lassítási idő mértékegysége		Gyári beállítás	1
	Beállítási tartomány	0	1s
		1	0.1s
		2	0.01s

Az összes objektumtípus igényeinek kielégítésére a VFD háromféle gyorsítási és lassítási időegységet biztosít: 1 másodperc, 0,1 másodperc és 0,01 másodperc.

Figyelem: A funkcióparaméterek módosításakor a 4 tizedesjegyű csoport a gyorsulási és lassulási idő változásának megfelelően a megváltozott gyorsulási és lassulási időt mutatja. Különös figyelmet kell fordítani az aplikációs folyamatra.

P0-21	A kiegészítő szuperponált frekvenciaforrás frekvencia bias-a nałożonej częstotliwości		0Hz
	Beállítási tartomány	0.00Hz~max. frekvencia F0-10

A funkciókód csak akkor érvényes, ha a frekvenciaforrás kiválasztása fö és segédszámítás.

Ila a frekvenciaforrás a fő és a segédszámítás, a P0-21 mint frekvenciaeltolás, akkor az elsődleges és másodlagos munka a szuperpozíciós frekvenciabeállítás végeredményeként kerül felhasználásra a frekvenciabeállítás rugalmasabbá tétele érdekében.

P0-22	Parancsfelbontásfrekvencia		Gyári beállítás	2
	Beállításitartomány	1	1Hz
		2	01Hz

Ez a paraméter az összes frekvenciafüggő funkciókód-felbontás azonosítására szolgál.

Ha a frekvenciafelbontás 0,1 Hz, a VFD maximális kimeneti frekvenciája elérheti a 3200 Hz-et. Ha a frekvenciafelbontás 0,01 Hz, a VFD maximális kimeneti frekvenciája elérheti a 600,00 Hz-et.

Figyelem: A függvényparaméterek módosításakor az összes kapcsolódó frekvencia tizedesjegy megváltozik. A referenciafrekvencia értékek is változni fognak. Munka közben fordítson erre különös figyelmet.

P0-23	Digitális frekvenciatartási memória kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	Nincs memória
		1	Memóriával

Ez a funkció csak akkor működik, ha a frekvenciaforrás számként van beállítva.

A „Memória megtelt” azt jelenti, hogy a digitális frekvencia-alapjel visszatér P0-08-ra (frekvencia-alapjel), amikor az inverter leáll. A ▲, ▼ gombokkal vagy az UP, DOWN csatlakozókkal végzett korrekció törlődik.

A "memória" azt jelenti, hogy amikor az inverter leáll, a digitálisan beállított frekvencia az utoljára beállított leállítási frekvenciára van fenntartva. A ▲, ▼ gombokkal vagy az UP, DOWN csatlakozókkal végzett korrekció törlódik.

P0-24	Motor kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	Motor 1
		1	Motor 2

A VFD támogatja az osztott légellenállású kettős motoros alkalmazást. Két motor esetén beállíthat paramétereket a motor adattáblájáról, független hangolási paramétereket, választhat egy másik vezérlési módot, egymástól függetlenül állíthat be teljesítményfüggő paramétereket és egyebeket.

Az érintett motorfunkció 1 paramétercsoport a P1 és a P2 csoport. A motorfunkció 2 érintett paramétercsoportja az A2 csoport.

A felhasználó kiválaszthatja az aktuális motort a P0-24 funkciókóddal, vagy elindíthatja a motort a DI terminálon keresztül. Ha a funkciókód kiválasztása és a terminálválasztás ütközik, a terminál élvez elsőbbséget.

Gyorsítási idő referenciafrekvenciái

Gyári beállítás

0

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P0-25	mértékegysége
	Beállit ási tartomány	0	Max. frekvencia (P0-10)
		1	Beállított frekvencia
		2	100Hz

Ha a P0-25 1-re van állítva, a lassítási idő és a frekvencia ehhez a beállításhoz kapcsolódik. Ha a frekvencia gyakran változik, akkor a motor gyorsulása ingadozik, ezért az alkalmazáskor ügyelni kell.

P0-26	UP/DOWN frekvencia parancs (fcI/1c)		Gyári beállítás	0
	Beállít ási tartomány	0	Üzemi frekvencia
		1	Beállított frekvencia

Ez a paraméter csak akkor érvényes, ha a frekvenciaforrás digitálisan van beállítva.

Ila a billentyüzetet a ▲, ▼ vagy az UP / DOWN kivezetések beállítására használják, a frekvenciakorrekció bármely módja alkalmazható. A célfrekvencia az üzemi vagy beállított frekvenciától függően nő vagy csökken.

A két beállítás közötti különbség fontos az inverter gyorsítása és fékezése során. Vagyis ha az inverter működési frekvenciája és frekvencia-alapjele nem egyezik meg, akkor nagy lesz a különbség a kiválasztott paraméterek között.

P0-27	A csomaghoz társított frekvenciaforrás és parancsforrás źródło poleceń powiązane w pakiecie		Gyári beállítás	000
	Beállít ási tartomány	Bit	A kezelőpanel parancsa köti a frekvenciaforrást
		0	Nem társított
		1	A frekvencia digitálisan van bcállítva
		2	AI1
		3	AI2
		4	AI3
		5	A frekvencia digitálisan van bcállítva
		6	Többállapotú parancs
		7	Egyszerű PLC
		8	PID
		9	Kommunikációs beállítások
		Tízesck:	A terminálparancs leköti a frekvenciaforrást (0 ~ 9, ugyanaz, mint a bit)
		Százasok:	A komunikációparancs leköti a frekvenciaforrást (0 ~ 9, ugyanaz, mint a bit)

Három csatorna munkaparancsból és kilenc, a csatornák között előre beállított frekvenciából álló csomagot határoz meg, megkönnyíti a szinkron kapcsolás megvalósítását.

A fenti frekvenciákon a frekvenciacsatorna jelentése megegyezik az X P0-03 fő frekvenciaforrás kiválasztásával. Lásd a P0-03 funkciókód leírását. Különböző üzemmódok társíthatók ugyanahhoz a frekvenciacsatornához. Gdy źródło komend częstotliwości ma powiązane źródło, w okresie działania źródła komend, źródło częstotliwości P0-03 \~ P0-07 przestaje działać.

P0-28	Kommunikációs bővítőkártya típusa		Gyári beállítás	0
	Beállítási tartomány	0	Modbus kommunikációs kártya
		1	Tartalék
		2	Tartalék
		3	CANlink kommunikációs kártya

A VFD kétféle kommunikációt támogat: Ehhez a kommunikációhoz használat előtt egy opcionális kommunikációs kártya szükséges. A kétféle kommunikáció nem használható egyszerre.

Ez a paraméter az opcionális kommunikációs kártya típusának beállítására szolgál. Amikor a felhasználó kicseréli a kommunikációs kártyát, a paramétereket helyesen kell beállítani.

P1 csoport. 1 motor paraméterei

P1-00	Motortípus kiválasztása		Gyári beállítás	0
		0	Egyszerű aszinkron motor

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	Beállít ási tartomány	1	1: változtatható frekvenciájú aszinkron motor
P1-01	Névleges teljesítmány		Gyári beállítás	Géptípustól függően
	Beállítási tartomány		0,1kW ~ 1000,0kW
P1-02	Névleges feszültség		Gyári beállítás	Géptípustól függően
	Beállítási tartomány		1V ~ 400V
P1-03	Névleges áram		Gyári beállítás	Géptípustól függően
	Beállítási tartomány		0.01A ~ 655.35A (inverter teljesítménye <=55kW) 0.1A ~ 6553.5A (inverter teljesítménye >55kW)
P1-04	Névleges frekvencia		Gyári beállítás	Géptípustól függően
	Beállítási tartomány		0.01Hz ~ max. frekvencia
P1-05	Névleges fordulatszám		Gyári beállítás	Géptípustól függően
	Beállítási tartomány		1rpm~65535rpm

A megfelelő paraméterek pontos beállításához a motor adattáblája szerint, mind az U/f vezérlésben, mind a vektorvezérlésben, szüksége van ezen paraméterek kódjára a motor adattáblájáról.

A jobb U/f vagy vektorvezérési teljesítmény érdekében a paramétereket finomítani kell, a vezérési eredmények pontosságát és a motor adattábláján szereplő paramétereket pontosan be kell állítani.

P1-	Aszinkron motor állórész ellenállása	Gyári beállítás	Géptípustól függően
	Beállítási tartomány	0.1Ω~30.000Ω
P1-07	Aszinkron motor rotorellenállása	Gyári beállítás	Géptípustól függően
	Beállítási tartomány	0.001Ω~65.535Ω (inverter teljesítménye <=55kW)0.0001Ω~6.5535Ω (inverter teljesítménye >55kW)
P1-08	Aszinkron motor induktív szivárgási reaktanciája	Gyári beállítás	Géptípustól függően
	Beállítási tartomány	0.01mH~655.35mH (inverter teljesítménye <=55kW)0.001mH~65.535mH (inverter teljesítménye >55kW)
P1-09	Aszinkron motor kölcsönös induktív reaktanciája	Gyári beállítás	Géptípustól függően
	Beállítási tartomány	0.1mH~6553.5mH (inverter teljesítménye <=55kW)0.01mH~655.35mH (inverter teljesítménye >55kW)
P1-10	Prąd silnika asynchronousnego bez obciążenia	Gyári beállítás	Géptípustól függően
	Beállítási tartomány	0.01A~P1-03 (inverter teljesítménye <=55kW) 0.1A~P1-03 (inverter teljesítménye >55kW)

P1-06 \~ P1-10 aszinkron motor paraméterci. Ezek a paraméterck általában nem szerepelnek a motor adattábláján, és automatikusan be vannak hangolva, hogy átmenjenek a hajtáson. Közülük az "Indukciós motor statikus hangolása" csak három paramétert kaphat P1-06 \~ P1-08. De itt megkaphatja az "aszinkron motorok teljes hangolását". Mind az öt paraméteren kívül megkaphatja a kódoló fázissorrendjét, az áramhurok PI paramétereit és még sok mást.

P1-27	Jeladó sorszáma	Gyári beállítás	1024
	Beállítási tartomány	(1~65535)

Az ABZ jeladó impulzusainak fordulatonkénti beállítása.

Érzékelő nélküli vektorvezérléshez állítsa be az enkóderimpulzusok megfelelő számát, különben a motor nem fog megfelelően működni.

P1-28	Jeladó típusa		Gyári beállítás	0
	Beállít ási tartomány	0	ABZ inkrementális kódoló
		1	Tartalék
		2	Forgótranszformátor

A VFD sokféle kódolót támogat. A különböző kódolóknak különböző PG-kártyáknak kell megfelelniük. Válassza ki a megfelelő PG kártyát. A PG kártya beszerelése után kérfük, állítsa be a P1-28-at az aktuális helyzetnek megfelelően, ellenkező esetben előfordulhat, hogy az inverter nem működik megfelelően.

P1-30	ABZ inkrementális jeladó AB fázissorrendje		Gyári beállítás	0
	Beállít ási tartomány	0	Előre
		1	Hátra

Ez a funkciókód csak az ABZ inkrementális jeladóra érvényes, ha P1-28 = 0.

Az ABZ inkrementális jeladó jel AB fázissorrendjének beállításához.

P1-34	A forgótranszformátor póluspárjainak száma	Gyári beállítás	1
	Beállítási tartomány	(1~65535)

Resolver - a póluspárok száma ilyen kódoló használatakor, a póluspárok számának paramétereit helyesen kell beállítani.

P1-36	PG szétkapcsolás észlelési ideje a sebesség-visszacsatolásban	Gyári beállítás	0.0s
	Beállítási tartomány	0.0: no action 0.1s~10.0s

A jeladó leválasztási hiba észlelési idejének beállítására szolgál, ha 0,0 s-ra van állítva, az inverter nem érzékeli a jeladó leválasztási hibáját.

Ha az inverter leválasztási hibát észlel, és az hosszabb, mint a beállított P1-36 idő, az inverter ERR20 riasztást generál.

P1-37	Hangolás kiválasztása		Gyári beállítás	0
	Beállít ási tartomány	0	Nem máködik
		1	Aszinkron motor statikus hangolása
		2	Aszinkron motor teljes hangolása

0: Nem működik, hangolás tilos.

1: Az aszinkron motor statikus hangolása nem egyszerű terhelés nélkül, de ez nem egy teljes hangolás. Az aszinkron statikus hangolás végrehajtása előtt állítsa be a megfelelő motortípust és a motor adattábláját P1-00 \~ P1-05. Aszinkron gép statikus hangolása esetén az inverter három P1-06 \~ P1-08 paramétert kaphat. Működési mód: állítsa a funkciókódot 1-re, majd nyomja meg a RUN gombot, az inverter statikus hangolást végez.

2: Aszinkron gép teljes hangolása. Az inverter dinamikus vezérlésének biztosításához válassza a Teljes hangolás, Motor lehetőséget le kell választani a terhelésről, hogy terhelés nélkül maradjon.

A teljes hangolási folyamat során az inverter statikus hangolást végez, majd felfutási időt hajt végre, felgyorsítva a P0-17-et a motor névleges frekvenciájának 80%-ára. A tartási időszak után a P0-18 a lassítási időnek megfelelően lelassul, és leállítja a hangolást, mielőtt teljesen behangolná az aszinkron gépet. Amellett, hogy be kell állítani a motor típusát és paramétereit a P1-00 \~ P1-05 motor adattáblájáról, állítsa be a megfelelő jeladótípust és a P1-27, P1-28 jeladóimpulzusokat is. Az aszinkron gép teljes hangolása: a hajtás öt motorparamétert kaphat, P1-06 \~ P1-10, AB jeladó (P1-3) fázissorrend és P2-13 \~ P2-16 vektorvezérő áramhurok PI paraméterei.

Hangolás befejezése: Állítsa a funkciókódot 2-re, majd nyomja meg a WIN gombot, az inverter befejezi a hangolást.

P2 csoport. Vektorvezérlési paraméterek

A P2 csoport funkciókódjai csak vektorvezérlésre működnek, U / f vezérlésre nem.

P2-00	Sebességhurok arányos erősítés 1	Gyári beállítás	30
	Beállítási tartomány	1~100

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P2-01	1. sebességhurok integrációs ideje	Gyári beállítás	0.50s
	Beállítási tartomány	00.01s~10.0s
P2-02	Kapcsolási frekvencia 1	Gyári beállítás	5Hz
	Beállítási tartomány	0~F2-05
P2-03	Sebességhurok arányos erősítés 2	Gyári beállítás	15
	Beállítási tartomány	0~100
P2-04	2. sebességhurok integrációs ideje	Gyári beállítás	1.00s
	Beállítási tartomány	00.01s~10.0s
P2-05	Kapcsolási frekvencia 2	Gyári beállítás	10.00Hz
	Beállítási tartomány	F2-02~Maximális kimeneti frekvencia

Az inverter különböző frekvenciákkal működik, a fordulatszám hurok különböző PI paraméterei választhatók. Ha az üzemi frekvencia kisebb, mint az 1. kapcsolási frekvencia (P2-02), a fordulatszám hurok PI szabályozási paraméterei P2-00 és P2-01. Ha az üzemi frekvencia nagyobb, mint a 2. kapcsolási frekvencia, a fordulatszám hurok PI szabályozási paraméterei P2-03 és P3-04. A sebességhurok PI paraméterei az 1. kapcsolási frekvencia és a 2. kapcsolási frekvencia között a PI lineáris kapcsolási paraméterek két csoportját alkotják.

A 6-2. ábrán látható:

Frekvencia parancs
6-2 ábra PI paraméterek vázlata

A fordulatszám-szabályozó arányos együttthatójának és az integrálási idő beállításával adaptálható a sebességvektor szabályozás dinamikus válaszjellemzője.

Az arányos erősítés növelése, az integrációs idő lerövidítése felgyorsíthatja a sebességhurok dinamikus válaszát. Azonban a túl magas arányos erősítés vagy a túl rövid integrálási idő a rendszer rezgését okozhatja. A beállítás javasolt módja:

Ha a gyári paraméterek nem felelnek meg a követelménynek, akkor a gyári paraméter értékét finomítani kell. Először növelje az arányos crősítést, hogy megbizonyosodjon arról, hogy a rendszer nem oszcellál; majd lerövidíti az integrációs időt. Az áramkör gyors reagálási karakterisztikával és kis túllövéssel rendelkezik.

Figyelem: Ha a PI paraméterek helytelenül vannak beállítva, az nagy sebesség-túllövést okozhat.

P2-06	Vektor szabályozási csúszási erősítés	Beállítás beállítás	100%
	Bcállítási tartomány	50%~200%

Érzékelő nélküli sebességvektor szabályozás. Ez a paraméter a motor állandó fordulatszámának finomhangolására szolgál: Ha a motor terhelése alacsony, növelje a fordulatszám paramétert és fordítva.

Vektoros fordulatszám szenzoros vezérlés esetén ez a paraméter az inverter kimeneti áramának terhelését is szabályozhatja.

P2-07	Sebességhurok szűrési idő	Gyáribeállitás	0.000s
	Beállításitartomány	100.000s~0.0s

Sebességhurok fordulatszám-szabályozó áramparancs, nyomatékparancs szűróparaméterek vektorvezérlési módban.

Ennek a paraméternek általában nem kell módosítania a sebességváltozást, amely megfelelő lehet a szűrési idő növelésére; Ha azonban a motor oszcillál, ennek megfelelően csökkentse ezt a paramétert.

A fordulatszámhurok szűrő időállandója kicsi, a hajtás kimeneti nyomatéka változtatható, de a válaszsebesség gyors.

P2-08	Vektoros vezérlés	Gyári beállítás	64
	Beállítási	0~200

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

tartomány

Fékezés közben a vezérlőbusz túlgerjesztés miatti feszültségnövekedése elnyomható a túlfeszültségi hiba elkerülése érdekében. Minél nagyobb a túlgerjesztés miatti növekedés, annál nagyobb a csillapítás.

Inverteres fékezés esetén könnyebben fellép a túlnyomás, megszólal a riasztó, és a túlgerjesztés szabályozását be kell állítani. De ha a túlgerjesztési nyereség túl nagy, az könnyen a kimeneti áram növekedéséhez vezet; ezt egyensúlyban kell tartani az alkalmazásban.

Alacsony tehetetlenség esetén a motor feszültségnövekedési késleltetése nem következik be. Javasoljuk, hogy a túlgerjesztett erősítés 0 legyen; Ebben a helyzetben a fékellenállás esetén is javasolt a túlgerjesztett erősítést 0-ra állítani.

P2-09	Nyomatékhatárforrás fordulatszám-szabályozási módban		Gyári beállítás	0
	Beállitási tartomány	0	F2-10
		1	AI1
		2	AI2
		3	AI3
		4	Impulzus beállítása
		5	Preferált kommunikációs beállítások
P2-10	Digitális nyomatékkorlátozási módba állítás		Gyári beállítás	150,0%
	Beállitási tartomány		0,0%~200,0%

Fordulatszám-szabályozási módban az inverter maximális kimeneti nyomatékát a nyomatékhatárforrás szabályozza.

A P2-09 a forrás kiválasztása a sebességküszöb beállításához. Ha a kommunikációs beállítások analógok, impulzus, a 100% megfelel a P2-10, P2-10 megfelelő beállításának és az inverter névleges nyomatéka 100%-ának.

P2-13	A gerjesztésszabályozó arányos növekedése	Gyári beállítás	2000
	Beállítási tartomány	0~20000
P2-14	Integrálás erősítés a gerjesztés szabályozásához	Gyári beállítás	1300
	Beállítási tartomány	0~20000
P2-15	Nyomatékszabályozás arányos nyereség	Gyári beállítás	2000
	Beállítási tartomány	0~20000
P2-16	Nyomatékszabályozás integrált erősítés	Gyári beállítás	1300
	Beállítási tartomány	0~20000

A vektorvezérlés PI áramhurok szabályozási paraméterei. A teljes hangolási paraméterek egy aszinkron vagy szinkron gépen a hangolás után automatikusan betöltődnek, általában nem kell módosítani.

Emlékeztetni kell arra, hogy az aktuális hurok integrálási vezérlő közvetlenül állítja be az integrálás erősítését ahelyett, hogy az integrálási időt használná dimenzióként. Ha a PI áramhurok erősítés túl magasra van állítva, az a teljes vezérlőkör oszcillációját okozhatja, így ha az áramingadozás vagy a nyomaték hullámzása nagy, akkor itt manuálisan csökkenthető az arányos erősítés vagy a PI integrációs erősítés elérése érdekében.

P3 csoport - U / f szabályozási paraméterek

A funkciókódok csak U / f vezérléssel működnek. Nem működnek vektorvezérléssel.

A U / f vezérlés alkalmas ventilátorokhoz, szivattyúkhoz és egyéb általános terhelésekhez, vagy több motoros inverterhez, vagy inverter teljesítményéhez és motorteljesítményéhez egészen különböző alkalmazásokhoz.

P3-00	U / f görbe kiválasztása		Gyári bcállítás 0
	Bcállítás i tartomány	0	lineáris
		1	többpontos
		2	négyzet
		3	1,2 négyzet
		4	1,4 négyzet
		6	1,6 négyzet
		8	1,8 négyzet
		9	Fenntartott

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

		10	U / f görbe teljes elválasztással
		11	U / f görbe feles elválasztással

0: Lineáris U / f. Alkalmas normal terhelésre állandó nyomaték mellett.

1: Többpontos U / f vonal. Alkalmas víztelenítő gépekhez, centrifugákhoz és egyéb speciális rakományokhoz. Ezen a ponton a P3-03 \~ P3-08 paraméterek beállításával ezek bármely U / f görbén elérhetők.

2: Négyzetes U / f görbe. Alkalmas ventilátorokhoz, szivattyúkhoz és egyéb centrifugális terhelésekhez. 3 \~ 8: U / f görbe egy egyenes között, a PF és egy U / f négyzet között.

10: U / f görbe teljes elválasztással Ekkor a kimeneti frekvencia és az inverter kimeneti feszültsége független egymástól. A kimeneti frekvenciát a frekvenciaforrás, a kimeneti feszültséget pedig a P3-13 (V / f izolált feszültségforrás) határozza meg.

A teljes U / f elválasztási módot általában indukciós fűtésben, teljesítmény-átalakítóban, motornyomaték-szabályozásban és egyéb alkalmazásokban használják.

11: U / f görbe feles elválasztással

Ebben az esetben V és F arányos a feszültségforrással a P3-13 beállításával, és a V és F közötti kapcsolat a P1 csoportba tartozó motor névleges feszültségére is vonatkozik a névleges frekvenciához képest.

Tegyük fel, hogy a bemeneti feszültségforrás X (ahol X az érték 0-100%-a). A V F kimeneti feszültség az inverter és a frekvencia viszonyában:

V / F = 2 * X * (motor névleges feszültsége) / (motor névleges frekvenciája).

P3-01	Forgatónyomaték erősítése	Gyári beállítás	Modelltől függ
	Beállítási tartomány	0,0%~30%
P3-02	Nyomaték kikapcsolási frekvencia erősítése	Gyári beállítás	50,00Hz
	Beállítási tartomány	0,00Hz~maximális kimeneti frekvencia

Az alacsony U / f vezérlési frekvencia nyomatékjellemzőinek kompenzálásához növelni kell az inverter kimeneti feszültség kompenzációját. Ha azonban a nyomatékerősítés beállítása túl magas, a motor túlmelegszik, és az inverter túláram lép fel.

Ha a terhelés nagy, és a motor indítónyomatéka nem elegendő, ajánlott ezt a paramétert növelni, növekedés esetén kissé csökkenthető. Ha a nyomatékerősítést 0,0-ra állítjuk, az inverter automatikusan növeli a nyomatékot, ekkor a nyomaték a hajtómotor állórész-ellenállásának szükséges automatikusan számított paraméterei szerint növekszik.

Nyomatéknövekedés a nyomaték vágási frekvenciájához képest: Ezen a frekvencián a nyomatéknövelés hatásos.

E beállított frekvencia felett a nyomatékerősítés nem lesz sikeres. Lásd a részleteket a 6-3. ábrán.

VI: Kézi nyomaték feszültségnövelés Vb Maximális kimeneti feszültség

fl: Kézi nyomatéknövelés lekapcsolási frekvenciája fb: névleges üzemi frekvencia

6-3 ábra Kézi nyomatéknövelés diagramja

P3-03	U/f frekvencja 1-es pontja	Gyári beállítás 0,00Hz
	Beállítási tartomány	0.00Hz ~ P3-05
P3-04	U/f feszültség 1-es pontja	Gyári beállítás 0,0%
	Beállítási tartomány	0.0%~100.0%
P3-05	U/f frekvencja 2-es pontja	Gyári beállítás 0,00Hz
	Beállítási tartomány	P3-03 ~ P3-07
P3-06	U/f feszültség 2-es pontja	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~100.0%
P3-07	U/f frekvencja 3-es pontja	Gyári beállítás	0,00Hz
	Beállítási tartomány	P3-05 ~ motor névleges frekvenciája(P1-04)

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

		Megjegyzés: A motor második névleges frekvenciája az A2-04
P3-08	U/f feszültség 3-es pontja	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~100.0%

P3-03 \~ P3-08 hat paraméter, amelyek egy többszegmenses U / f görbét határoznak meg.

A többpontos U / f karakterisztikát a motor terhelési görbéjének megfelelően kell beállítani. Ne feledje, hogy a feszültség és a frekvencia közötti összefüggésnek három ponton kell teljesülnie: V1 < V2 < V3, F1 < F2 < F3.

A 6-4. ábra egy U / f görbe vázlatát mutatja többpontos beállítással.

A feszültség túl magasra állítása a motor túlmclegedését okozhatja, vagy alacsony frekvencián akár el is éghet. A meghajtó túlságosan sántit, vagy aktiválhatja a túláramvédelmet.

P3-09	Az U/f szlipkompenzáció erősítése	Gyári beállítás	0
	Beállítási tartomány	0%~200.0%

U / f szlipkompenzáció. Aszinkronmotor esetén kompenzálató, ha a terhelés növeli a motor fordulatszámának eltérését. A terhelés változásával stabil motorfordulatszám érhető el.

Az U / f szlipkompenzáció erősítése 100,0%-ra van állítva. amely a névleges terhelés kompenzációját jelzi a motor névleges szlipéhez viszonyítva. De saját számításokat is végezhet a motor névleges szlipje, a hajtómotor P1 szerinti névleges frekvenciacsoportja és a névleges fordulatszám alapján.

Az U / f csúszáskompenzációs erősítés RPM-ben állítható, általában akkor, ha a névleges terhelés, a motor fordulatszáma és a célsebesség alapvetően megegyezik. Ha a motor sebessége és a célérték nem egyezik, állítsa be ennek megfelelően az erősítést.

Fékezés közben a vezérlőbusz túlgerjesztés miatti feszültségnövekedése elnyomható a túlfeszültségi hiba elkerülése érdekében. Minél nagyobb a túlgerjesztés erősítése, annál erősebb a csillapítás.

Inverteres fékezés esetén könnyebben fellép a túlnyomás, megszólal a riasztó, és a túlgerjesztés szabályozását be kell állítani. De ha a túlgerjesztési nyereség túl nagy, az könnyen a kimeneti áram növekedéséhez vezet; ezt egyensúlyban kell tartani az alkalmazásban.

Alacsony tehetetlenség esetén a motor feszültségnövekedési késleltetése nem következik be. Javasoljuk, hogy a túlgerjesztett erősítés 0 legyen; Ebben a helyzetben a fékellenállás esetén is javasolt a túlgerjesztett erősítést 0-ra állítani.

V1-V3 Az 1-3 szegmens U/f Multi-speed feszültség százaléka
F1-F3 Az 1-3 szegmens U/f Multi-speed frekvencia százaléka
Vb: névleges motorfeszültség
Fb: a motor névleges működési frekvenciája

6-4 ábra A többpontos U/f görbe beállításának vázlata

P3-11	V/f oszcilláció csillapítás nyereség	Gyári beállítás	Modell megerősítése
	Beállítási tartomány	0~100

Az erősítés kiválasztásának módszere hatékony a rezgések csillapításában. Válasszon alacsony erősítést, hogy ne befolyásolja hátrányosan az U/f teljesítményt. Ha a motor nem oszcillál, válassza a 0 értékű erősítést. Az erősítést csak akkor szabad növelni, ha a motor egyértelműen rezeg, minél nagyobb az erősítés, annál jobb lesz az oszcilláció csillapítása. Az oszcillációs csillapítás funkció használatához szigorúan be kell tartani a motor névleges áramát és az üresjáratí áramot, különben az U/f csillapító hatás nem lesz jó.

	Leválasztott feszültség U/f		Gyári beállítás	0
		0	Digitális beállítás (P3-14)
		1 AI1

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P3-13	Beállításitartomány	2 AI2
		3 AI3
		4	Impulzus beállítása (DI5)
		5	Több állapotú parancsok
		6	Egyszerű PLC
		7 PID
		8	Kommunikációs beállítások
		100,0% megfelel a motor névleges feszültségének (P1-02, A4-02, A5-02, A6-02)
P3-14	Digitális beállításSzigeteltfeszültségU/f		Gyáribeállítás	0V
	Beállításitartomány		0V ~ motor névleges feszültsége

Az U/f elválasztást általában indukciós fütési, teljesítmény-átalakító és motornyomaték-szabályozási alkalmazásokban használják. Az U/f elválasztási vezérlés kiválasztásakor a kimeneti feszültség beállítható a P3-14 funkcióköddal, de analóg, többfolyamos, PLC, PID vagy kommunikációs beállításokkal is. Nem digitális beállítás esetén minden beállítás a motor névleges feszültségének 100%-ának felel meg, ha az analóg kimenet beállítás stb. abszolút értékének százaléka negatív. Így önmagát állítja be aktív alapjelnek.

0: A digitális feszültség beállítását (P3-14) közvetlenül a P3-14 végzi. 1: AI1,2: AI2,3: AI3 Meg kell határozni az analóg bemeneti terminál feszültségét.

1. Impulzus beállítása (DI5) a kapcsokon lévő feszültségimpulzus beállításával. Az impulzus referenciajel specifikációja: feszültségtartomány 9V \~ 30V, frekvenciatartomány 0kHz \~ 100kHz.

2. Több forrásból származó többlépcsős feszültségutasítás esetén állítsa be a P4 PC csoportot és állítsa be a paramétereket úgy, hogy az adott jel megfeleljen a referenciafeszültségnek.

3. Egyszerű PLC vezérlő

Ila a feszültségforrás egyszerű PLC, be kell állítani a PC paraméterkészletet az adott kimeneti feszültség meghatározásához.

1. PID

A zárt hurok a PID szabályozónak megfelelő kimeneti feszültséget állít elő. Lásd a PA csoport részleteit a PID-hez.

1. A kommunikáció a gazdaszámítógép által kommunikációs módban szolgáltatott feszültségre vonatkozik. Ila az 1-8 feszültségforrást választja, a 0 a 100%-os kimeneti feszültségnek felel meg (0 V \~ motor névleges feszültsége).

P3-14	U/f szigetelt feszültség emelkedési ideje	Gyári beállítás	0.0s
	Beállítási tartomány	0.0s~1000.0s

Az U / f elválasztási emelkedési idő a kimeneti feszültség 0 V-ról a motor névleges feszültségének szükséges idejére való változására vonatkozik.

Ez látható a 6-5. ábrán:

Idô t

P4 csoport - Bemeneti kapcsok

Ez a sorozatú inverter alapkivitelben öt többfunkciós digitális bemeneti csatlakozóval van felszerelve (ahol a DI5 gyors impulzus bemenetként használható). Két analóg bemeneti csatlakozó. Ha rendszerének több bemeneti és kimeneti csatlakozóra van szüksége, használhat egy opcionális többfunkciós I / O bővítőkártyát.

A többfunkciós I/O bővítőkártya öt többfunkciós digitális bemeneti csatlakozóval (DI6 ∼ DI10) és egy analóg bemeneti csatlakozóval (AI3) rendelkezik.

P4-00	DI1 sorkapocs funkció kiválasztása	Gyári beállítás	1 (munka)
P4-01	DI2 sorkapocs funkció kiválasztása	Gyári beállítás	4 (pozitív fordulópont mozgás)
P4-02	DI3 sorkapocs funkció kiválasztása	Gyári beállítás	9: hiba nullázása
P4-03	DI4 sorkapocs funkció kiválasztása	Gyári beállítás	12 (multi speed 1)
P4-04	DI5 sorkapocs funkció kiválasztása	Gyári beállítás	13 (multi speed 2)
P4-05	DI6 sorkapocs funkció kiválasztása	Gyári beállítás	0
P4-06	DI7 sorkapocs funkció kiválasztása	Gyári beállítás	0
P4-07	DI8 sorkapocs funkció kiválasztása	Gyári beállítás	0
P4-08	DI9 sorkapocs funkció kiválasztása	Gyári beállítás	0
P4-09	DI10 sorkapocs funkció kiválasztása	Gyári beállítás	0

Ezek a paraméterek a többfunkciós digitális bemeneti csatlakozók funkcióinak beállítására szolgálnak, és az alábbiak szerint választhatók:

Beállítási pont	Funkció	Magyarázat
0	Nincs funkció	A terminált nem használja „Nincs funkció” üzemmódban a meghibásodás elkerülése érdckében.
1	Irány előre (FWD)	Külső bilincs a hajtás előre- és hátramenet vezérléséhez.
2	Fordított irány (REV)
3	Három vezetékes vezérlés	Ez a terminál az inverter üzemmódjának meghatározására szolgál 3 vezetékes vezérlési módban. A részletekért lásd a P4-11 funkciókód ("Terminál parancs mód") utasításait.
4	Kocogás előre (FJOG)	JOG - kocogás előre, JOG - kocogás hátra. Az impulzusfrekvencia, valamint a gyorsítási és lassítási idő JOG üzemmódban a P8-00, P8-01, P8-02 funkciókódokra vonatkozik.
5	Fordulópontok (RJOG)
6	UP kapocs (UP0)	A külső kapcsokon keresztül a frekvencia módosítására, annak növelésére és csökkentésére vonatkozó parancsokat adjuk. A frekvenciaforrás digitális alapjelre van állítva, felfelé és lefelé állítható a frekvencia beállításához.
7	LE kapocs (DOWN)
8	Kifutás	Az inverter zárolja a kimenetet, majd leállítja az inverter motorvezérlési folyamatát. Ugyanez igaz a P6-10 szabadonfutóra is.
9	Nullázás (RESET)	Terminálhiba törlése funkció a RESET funkciógombbal a billentyűzeten. Ez a funkció a hibák távoli visszaállítására szolgál
10	Müködés szünetel	Az inverter leáll, de minden üzemi paraméter a memóriában van. Paraméterek, például PLC, Wobble paraméterck, PID paraméterck. Ha czt a jelet eltávolitják a terminálról, a hajtás visszatér abba az állapotba, amelyben a leállás előtt volt.
11	A bemenet általában nyitva van külső hibákra	Amikor ezt a jelet elküldik az inverternek, az inverter ERR15 hibát jelez. Hibaelhárítás és hibavédelem az üzemmódnak megfelelően (lásd még a P9-47 funkciókód részleteit).
12	1-es Multi-speed kapocs	Négy kivezetés 16 állapota a sebességhez vagy 16 egyéb utasításkészlet. Részletek az 1. táblázatban.
13	2-es Multi-speed kapocs
14	3-es Multi-speed kapocs
15	4-es Multi-speed kapocs

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

16	Fékidő-választó 1. kapocs	Ennek a két féknyeregnek négy állapota van, négy gyorsítási és lassítási idő opciót kap, a részleteket lásd a 2. táblázatban.
17	Fékidő-választó 2. kapocs
18	Frekvenciaforrás kapcsoló	Váltás másik frekvenciaforrás kiválasztására.A frekvenciaforrás kiválasztási funkció kódja (P0-07) szerint ez a terminál két frekvenciaforrás közötti váltáshoz használható.
19	Törölje a FEL / LE beállítást (kapocs, billentyűzet)	A vezényelt digitális frekvencia-alapjel tekintetében ez a terminál törölheti a FEL / LE változtatásokat, vagy módosíthat FEL / LE, így az adott frekvencia visszaáll a P0-08 beállított értékre.
20	Terminál parancsforrás váltás	Ia a parancsforrás terminálvezérlésre van állítva (P0-02 = 1), ez a terminál átkapcsolható terminálvezérlésre és billentyűzetvezérlésre.Ha a parancsforrás terminálvezérlésre van állítva (P0-02 = 2), ez a terminál átkapcsolható terminálvezérlésre és billentyűzetvezérlésre.
21	Gyorsítási és leállítási zár	Biztosítja, hogy a meghajtó ne adjon külső jeleket (kivéve a leállítási parancsot), hogy megtartsa az aktuális kimeneti frekvenciát.
22	A PID idő vége	A PID átmenetileg le van tiltva, az inverter megtartja az aktuális kimeneti frekvenciát, nincs már a frekvenciaforrás PID vezérlése.
23	PLC állapot nullázása	PLC szünet megvalósítása folyamatban, ezen a terminálon keresztül visszaállíthatja az inverter az egyszerű PLC kezdeti állapotába.
24	Oszcillációs frekvencia szünet	Hajtás a középfrekvenciás kimenetre. Wobble funkció szüneteltetése.
25	Számláló bemenet	Impulzusszámláló bemeneti terminál.
26	Számláló visszaállítása	A számláló visszaállításának állapota.
27	Számláló hossz bemenet	Hosszszámláló bemeneti bilincs.

Beállítási pont	Funkció	Magyarázat
28	Összesített hossz visszaállítása	Tiszta hosszúság
29	Nyomatékszabályzó blokkolás	A hajtás nyomatékszabályozásának reteszelésével az inverter fordulatszám szabályozási módba lép
30	Impulzusfrekvencia bemenet (csak D15 esetén)	A DI5 impulzusbemenetként működik.
31	Fenntartott Fenntartott
32	DC fékezés	Ia ez a terminál aktív, az inverter közvetlenül egyenáramú fékezési állapotba kerül.
33	A külső hibajel bemenet alaphelyzetben zárva	Ha egy normál zárt bemenet külső hibát jelez az inverternek, az inverter ERR15-öt és leállást jelent.
34	A frekvenciaváltó zár be van kapcsolva	Ha ez a funkció aktív, akkor a frekvencia megváltozásakor a hajtás nem reagál a változásra mindaddig, amíg a terminál inaktív vá válik.
35	Változás a PID működési irányában	Ha ez a terminál aktív, a PID működési iránya a beállított PA-03 ellentétes irányába változik
36	Leállítás az 1. kapocsról érkező külső jellel	A kezelő vezérlésénél ez a terminál használható az inverter leállítására, ez megfelel a kezelő STOP gombjának.
37	Terminál parancsforrás váltás 2-es terminállal	A terminálvezérlés és a kommunikációvezérlés közötti váltáshoz. Ha a terminált parancsforrásként választja ki, a rendszer átvált a kommunikációs terminál hatékony vezérlésére és fordítva.
38	A PID integrátor tiltása	Ia ez a terminál aktív, a PID integrált szabályozás le van tiltva, de a PID szabályozás és a derivált szabályozás aránya érvényben marad.
39	Váltás az X frekvenciaforrás és az alapjel-frekvencia között	Amikor a terminál BE van kapcsolva, alternatívaként elérhető egy X frekvenciaforrás a beállított frekvenciával (P0-08).
40	Váltás az X frekvenciaforrás és az alapjel-frekvencia között	Amikor a terminál BE van kapcsolva, alternatívaként elérhető egy X frekvenciaforrás a beállított frekvenciával (P0-08).
41	Motorválasztás az 1-es terminálon keresztül	Ez a két állapot a két kivezetésen, két motorparaméter-készlet kapcsolható. A részleteket lásd a 3. táblázatban.
42	Motorválasztás az 2-es terminálon keresztül
43	A PID paraméterek átkapcsolása	Ha ez a terminál inaktív PID paraméter kapcsolási feltételek mellett (PA-18 = 1), akkor a PA-05 ~ PA-07, PA-15 PID paraméter kerül felhasználásra, amikor ez a terminál aktív ~ PA-17;
44	Felhasználó által meghatározott hiba 1	Ha a felhasználó által meghatározott 1. és 2. hiba aktív, az inverter ERR27 és ERR28 riasztást generál, a hajtás a kiválasztott P9-49 üzemmódban végzett feldolgozás alapján választja ki a hibavédelmi müveletet.
45	Felhasználó által meghatározott hiba 2

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

46	Váltás a fordulatszám- és nyomatékszabályozás között	A hajtási nyomatékszabályozási mód és a fordulatszám szabályozási mód között. A terminál inaktív, a hajtásban definiált A0-00 (Speed /Torque Control) üzemmód fut, a terminál aktív, majd másik üzemmódba kapcsol.
47	Vészleállítás!	Ha ez a terminál aktív, az inverter a lehető leggyorsabban leállítja a hajtást az aktuálisan beállított határértéken belül. Ez a funkció azt a feltételt szolgálja, hogy a hajtást a lehető leghamarabb le kell állítani, ha a rendszer havária állapotban van.
48	Leállítás az 2. kapocsról érkező külső jellet	Bármilyen vezérlési módban (vezérlőpanel, terminálvezérlés, kommunikációs vezérlés) ezen a terminálon leállítható az inverter, ekkor a fékezési idő állandó 4.
49	DC fékezés stop	Ha ez a terminál aktív, az inverter lelassul, hogy leállítsa az egyenáramú fékezés indítási frekvenciáját, majd átvált egyenáramú fékezésre.
50	Az üzemidő törlése	Ha ez a terminál aktív, az inverter adott futási ideje törlődik, ehhez a funkcióhoz a futási idő (P8-42) beállítása és elérése (P8-53) szükséges.

1. táblázat A többlépcsős parancsfunkciók leírása
   A több mint négylépéses parancsterminál 16 állapotot tud összekötni. Mindegyik állapot 16 parancsbeállításnak felel meg, mint az 1. táblázatban:

K4	K3	K2	K1	Parancskészlet	Lénycges paraméterck
OFF	OFF OFF		OFF	Többlépcsős utasítás 0	PC-00
OFF	OFF OFF		ON	Többlépcsős utasítás 1	PC-01
OFF	OFF ON		OFF	Többlépcsős utasítás 2	PC-02
OFF	OFF ON		ON	Többlépcsős utasítás 3	PC-03
OFF	ON OFF		OFF	Többlépcsős utasítás 4	PC-04
OFF	ON OFF		ON	Többlépcsős utasítás 5	PC-05
OFF	ON ON		OFF	Többlépcsős utasítás 6	PC-06
OFF	ON ON		ON	Többlépcsős utasítás 7	PC-07
ON	OFF OFF		OFF	Többlépcsős utasítás 8	PC-08
ON	OFF OFF		ON	Többlépcsős utasítás 9	PC-09
ON	OFF ON		OFF	Többlépcsős utasítás 10	PC-10
ON	OFF ON		ON	Többlépcsős utasítás 11	PC-11
ON	ON OFF		OFF	Többlépcsős utasítás 12	PC-12
ON	ON OFF		ON	Többlépcsős utasítás 13	PC-13
ON	ON ON		OFF	Többlépcsős utasítás 14	PC-14
ON	ON ON		ON	Többlépcsős utasítás 15	PC-15

Ha a PC-00 \~ PC-15 többsebességes funkció frekvenciaforrása 100,0%, az megfelel a P0-10 maximális frekvenciájának. A többsebességes funkciókon túlmenően a többlépcsős utasítások PID referenciaforrásként vagy feszültségforrásként U/f szétválasztási vezérlésként stb. is használhatók a feladatváltási igények kielégítésére.

1. táblázat. A gyorsítási és lassítási idők kiválasztására szolgáló terminálfunkciók

2. kapocs 1.	kapocs	Gyorsítási és lassítási idő kiválasztása	megfelel
OFF	OFF	Gyorsítás ideje 1	P0-17、P0-18
OFF	ON	Gyorsítás ideje 1	P8-03、P8-04
ON OFF		Gyorsítás ideje 3	P8-05、P8-06
ON	ON	Gyorsítás ideje 4	P8-07、P8-08

1. táblázat. Terminálfunkciók a motor kiválasztásához

2. kapocs	1. kapocs	Motor kiválasztása	Hivatkozás a paraméterkészletre
OFF	OFF	Motor 1	P1, P2 csoport
OFF	ON	Motor 2	A2 csoport.

P4-10

DI szürés ideje

Gyári beállítás

0.010s

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Elhelyezés

000.000s~1.0s

Szürési idő DI állapotának beállítása a terminálszoftverben. Ha olyan bemeneti terminált használ, amely hajlamos a paraméter meghibásodása miatti zajra, növelheti ezt a paramétert az interferencia-elhárítási képesség növelése érdekében. Bár ez megnöveli a szürési időt, lassú választ okozhat a DI termináltól.

P4-11	Terminál parancs mód			Gyári beállítás	0
	Beállítási tartomány	0	Kétvezetékes 1
		1	Kétvezetékes 2
		2	Három vezetékes 1
		3	Három vezetékes 2

0: 1. kétvezetékes mód: Ez az üzemmód a leggyakrabban használt bilineáris mód. A DI2 a DI1 kapcsokon keresztül határozza meg a motor előre- és hátramencetét.

Terminál funkciók:

Kapcsok	Beállítási pont	Magyarázat
DI1 1		Előremenet (FWD)
DI2 2		Hátramencet (REV)

Mivel a DI1, DI2 a DI1 \~ DI10 többfunkciós bemeneti kapcsai, a szint hatásos.

K1 0 0 1 1 K2 Era command Müködésjelző Stop Reversion Hátra Forward Előre Stop VFD K1 DI1: Forward max (FWD) Előre K2 DI2: Reverse maxing (REV) Hátra COM: Digital common port Normal digitális port

6-6 1. ábra: Kétvezetékes mód

1: Kétvezetékes mód
2: Akkor használja ezt az üzemmódot, ha a DI1 funkció és a DI2 funkció aktiv kapcsa lehetővé teszi az irány meghatározását.

Terminál funkciók:

Kapcsok	Beállítás	Magyarázat
DI1 1		Elöremenet (FWD)
DI2 2		Hátramenet (REV)

A DI1, DI2 többfunkciós bemeneti kapcsok.

2: Három vezetékes vezérlési mód

1: Ezt az üzemmódot a DI3 kapocs vagy a DI1, DI2 irányszabályozás aktiválja

Kapcsok	Beállitási pont	Magyarázat
DI1 1		Elöremenet (FWD)
DI2 2		Hátramenet (REV)

Nagy hatásfokú frekvenciaváltó műszaki paraméterei DI3 3 Három vezetékes mozgásvezérlés

Ha indításra van szükség, a DI 3-at először le kell zárni a DI1 vagy DI2 felfutó élei felett az előre- vagy hátrameneti motorvezérlés eléréséhez.

Ha meg kell állni, válassza le a jelet a DI3-ról. A DI1, DI2, DI3 többfunkciós bemeneti kapcsok, és a DI1 \~ DI10, DI1, DI2 impulzusok hatásosak, a DI3 pedig hatékony szint.

6-8 ábra Háromvezetékes vezérlési mód 1

Ahol: SB1: stop gomb SB2: előre gomb SB3: hátramenet gomb

3: Három vezetékes vezérlési mód
2: Ezt az üzemmódot a DI 3 kapocs aktiválja, a DI1 által adott parancs indítja el, a DI2 irány választás alapján.

Terminál funkciók:

Kapcsok	Beállitási pont	Magyarázat
DI1 1		Elöremenet (FWD)

VFD

Elöremenet (FWD)

D13 vezérl. 3-soros

Hátramenet (REV)

K	Mozgásirány
0	Előre
1	Hátra (REV)

DI2 2		Hátramcnct (RFV)
DI3 3		Három vezetékes mozgásvezérlés

Ha indításra van szükség, először a DI 3-nak kell zárnia, a motor futási jel impulzusa DI1 nő, a motor futási iránya DI2 állapot. Ha meg kell állni, válassza le a jelet a DI3-ról. A terminálok közül a DI1, DI2, DI3 DI1 \~ DI10 többfunkciós bemeneti kapcsok, DI1 hatásos impulzus, DI3, DI2 effektiven működik,

6-9 ábra Háromvezetékes vezérlési mód 2

Ahol: SB1: gomb „stop”, SB2: gomb „mozgás”.

P4-12	UP / DOWN változás gyorsasága		Gyári beállítás	1.00Hz/s
	Elhelyezés	0.011Hz/s~65.535Hz/s

Az UP / DOWN terminál fel/le állításakor állítsa be a megadott frekvenciát és a frekvenciaváltás sebességét, ami a frekvenciaváltozás másodpercenkénti mértéke.

Ila a P0-22 (a frekvencia tizedespontja) 2, az érték a 0,001 Hz / s \~ 65,535 Hz / s tartományba esik.

Ha a P0-22 (a frekvencia tizedespontja) 1, az érték a 0,01 Hz / s \~ 655,35 Hz / s tartományba esik.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P4-13	Az AII görbe minimális értéke a bemeneten		Gyári beállítás	0.00V
	Beállítás	0.00V~P4-15
P4-14	AII görbe beállítása a bemeneten		Gyári beállítás	0,0%
	Beállítás	100.0%~100.00%
P4-15	Az AII görbe mmaximális értéke a bemeneten		Gyári beállítás	10.00V
	Beállítás	P4-13~10.00V
P4-16	AII görbe beállítása a bemeneten		Gyári beállítás	100.0%
	Beállítás	100.0%~100.00%
P4-17	AII szürés ideje		Gyári beállítás	0.10s
	Beállítás	00.00s, 10.0s

A fenti funkciókódok az analóg bemeneti feszültségbeállítások közötti kapcsolat beállítására szolgálnak.

Ila az analog bemeneti feszültség nagyobb, mint a beállított "Maximális bemenet" (P4-15), az analog feszültség a "Maximális bemenet" szerint kerül kiszámításra. Hasonlóképpen, ha az analog bemeneti feszültség kisebb, mint a beállított "minimális bemenet" (P4-13), ...

Ha az analóg bemenet árambemenet, 1 mA 0,5 V-nak felel meg.

Az AII bemeneti szűrőidő a szűrési idő beállítására szolgál, amikor az AII szoftver érzékeny az interferenciára a szimulált helyen. A szűrési időt növelni kell a szimulációs észlelés stabilizálása érdekében. Azonban minél hosszabb a szűrési idő a szimuláció során, annál lassabb a válaszidő. A beállítási mód az alkalmazástól függ.

A megfelelő névleges érték 100,0%-os analóg beállítása a különböző alkalmazásoknál eltérő, kérjük, olvassa el az alkalmazás egyes részeinek leírását.

A következő eset két gyakori beállítással történik:

6-10 ábra A szimuláció és a beállított mennyiség kapcsolata

P4-18	Az AI2 görbe minimális értéke a bemeneten		Gyári beállítás	0.00V
	Beállítási tartomány	0.00V~P4-20
P4-19	AI2 görbe beállítása a bemeneten		Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.00%
P4-20	Az AI2 görbe mmaximális értéke a bemeneten		Gyári beállítás	10.00V
	Beállítási tartomány	P4-18~10.00V
P4-21	AI2 görbe beállítása a bemeneten		Gyári beállítás	100.0%
	Beállítási tartomány	100.0%~100.00%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P4-22	AI2 szürés ideje		Gyári beállítás	0.10s
	Beállítási tartomány	00.00s, 10.0s

A 2. görbe funkciója és alkalmazása, lásd az 1. görbe leírását

P4-23	Az AI3 görbe minimális értéke a bemeneten		Gyári beállítás	0.00V
	Beállítási tartomány	0.00s~P4-25
P4-24	AI3 görbe beállítása a bemeneten		Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.00%
P4-25	Az AI3 görbe mmaximális értéke a bemeneten		Gyári beállítás	10.00V
	Beállítási tartomány	P4-23~10.00V
P4-26	AI3 görbe beállítása a bemeneten		Gyári beállítás	100.0%
	Beállítási tartomány	100.0%~100.00%
P4-27	AI3 szürés ideje		Gyári beállítás	0.10s
	Beállítási tartomány	00.00s, 10.0s

A 3. görbe funkciója és alkalmazása, lásd az 1. görbe leírását

P4-28	Minimális bemeneti impulzus		Gyári beállítás	0.00kHz
	Beállítási tartomány	0.00kHz~P4-30
P4-29	Minimális impulzusbemenet megfelelőség		Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.00%
P4-30	Maximális bemeneti impulzus		Gyári beállítás	50.00kHz
	Beállítási tartomány	P4-28~50.00kHz
P4-31	Maximális impulzusbemenet megfelelőség		Gyári beállítás	100.0%
	Beállítási tartomány	100.0%~100.00%
P4-32	Impulzus bemeneti szűrési idő		Gyári beállítás	0.10s
	Beállítási tartomány	00.00s, 10.0s

Ezekkel a funkciókódokkal lehet beállítani a DI5 impulzusok relativ frekvenciáját az átlagos beállításnak megfelelően.

A frekvenciaváltó impulzusa csak DI5-ön keresztül adható be. Ennek a csoportnak a felhasználási és függvénygörbéje hasonló 1-hez, lásd az 1. görbére vonatkozó megjegyzést.

P4-33	AI görbe kiválasztása		Gyári beállítás	§21
	Bcállítási tartomány	Egységszá mjegy:	AI görbe kiválasztása
		1	1. görbe (2 pont, lásd P4-13 ~ P4-16)
		2	1. görbe (2 pont, lásd P4-18 ~ P4-21)
		3	3. görbe (2 pont, lásd P4-23 ~ P4-26)
		4	4. görbe (4 pont, lásd A6-00 ~ A6-07)
		5	5. görbe (4 pont, lásd A6-08 ~ A6-15)
		Tízesek:	AI2 görbe kiválasztása (1 ~ 6, mint fent)
		Százasok:	AI3 görbe kiválasztása (1 ~ 6, mint fent)

A 10 és 100 függvénykód bitek a megfelelő AI1, AI2, AI3 analóg bemeneti görbe kiválasztására szolgálnak. Az öt görbetípus közül 3 választható.

Az 1. görbe, a 2. görbe, a 3. görbe P4 csoport funkciókóddal beállított 2 pontos görbék, míg a 4. és 5. görbe 4 pontos görbék, amelyeket A8 csoport funkciókóddal kell beállítani.

Ez a szabványos inverter két analóg bemenettel rendelkezik. Az AI3-at a többfunkciós I/O bővítőkártya használatához kell konfigurálni.

P4-34	Az AI a minimális bemeneti beállítás alatt van			Gyári beállítás	000
	Beállítási tartomány	Egységszámj egy:	AI1 kisebb, mint a kiválasztott minimális bemeneti beállítások
		0	Megfelelő minimális bemeneti beállítás
		1	0,0%
		Tízesck:	AI2 alacsonyabb, mint a kiválasztott minimális bemeneti beállítások (0 ~ 1, fent)
		Százasok:	AI3 alacsonyabb, mint a kiválasztott minimális bemeneti beállítások (0 ~ 1, fent)

Ez a funkciókód annak beállítására szolgál, ha az analóg bemeneti feszültség kisebb, mint a beállított "minimális bemenet". 0. lehetőség.

A Tizesek, Százasok funkciókód egység az AI1, AI2, AI3 analóg bemenetnek felel meg.

Ha ez az opció 1-re van állítva, és az AE bemenet a minimális érték alatt van, az analóg 0,0%.

P4-35	DI1 késleltetési idő		Gyári beállítás	0.0s
	Beállítás	0.0s~3600.0s
P4-36	DI2 késleltetési idő		Gyári beállítás	0.0s
	Beállítás	0.0s~3600.0s
P4-37	DI3 késleltetési idő		Gyári beállítás	0.0s
	Beállítás	0.0s~3600.0s

Amikor a DI terminál állapota megváltozik, az inverter késleltetési ideje megváltozik. Jelenleg csak a D11, D12, D13-nak van beállított késleltetési funkciója.

P4-38	DI terminál működési mód kiválasztása 1			Gyári beállítás	00000
	Beállítás i tartomány	Egységszámjeg y:	A DI1 kapocs aktív
		0	Aktív magas
		1	Aktív alacsony
		Tízesek:	Aktív DI2 terminál (0-1, supra)
		Százasok:	Aktív DI3 terminál (0-1, supra)
		Ezek:	Aktív DI4 terminál (0-1, supra)
		Tízezer	Aktív DI5 terminál (0-1, supra)
P4-39	DI terminál működési mód kiválasztása 2			Gyári beállítás	00000
	Beállítás i tartomány	Egységszámjeg y:	A DI6 kapocs aktív
		0	Aktív magas
		1	Aktív alacsony
		Tízesek:	Aktív DI7 terminál (0-1, supra)
		Százasok:	Aktív DI8 terminál (0-1, supra)
		Ezek:	Aktív DI9 terminál (0-1, supra)
		Tízezer	Aktív DI10 terminál (0-1, supra)

A digitális bemeneti terminált aktív módba állítja. Az aktív magas üzemmód kiválasztása után a megfelelő S terminál és a COM kommunikáció hatékonyan kommunikál. Az aktív alacsony üzemmód kiválasztása után a megfelelő S terminál és a COM kommunikáció inaktív, gyakorlatilag megszakad.

P5 csoport - Bemeneti kapcsok

Ez a sorozatú inverter alapfelszereltségéhez tartozik a többfunkciós analóg kimeneti terminál, a többfunkciós digitális kimeneti terminál, a többfunkciós relé kimeneti terminál és az FM terminál (nagy sebességű impulzuskimeneti terminálként, nyitott kollektoros kimenetként is kiválasztható). Mivel a kimeneti terminál nem csatlakozhat az alkalmazással, egy opcionális többfunkciós I / O bővítőkártya szükségecs.

A bővítőkártya többfunkciós bemeneti és kimeneti csatlakozói tartalmaznak többfunkciós analóg kimeneti terminált (AO2), 1 többfunkciós relé kimeneti csatlakozót (2. relé), többfunkciós digitális kimeneti terminált (DO2).

P5-00	Terminál FM kimeneti mód kiválasztása			Gyári beállítás	0
	Beállítási tartomány	0	Impulzus kimenet (FMP)
		1	Digitális kimenet (FMR)

Az FM terminál egy programozható multiplexer terminál, amely nagy sebességű impulzuskimenetként (FMP) használható. Nyílt kollektoros (FMR) kimeneti csatlakozóként is használható.

FMP impulzus kimenetként a maximális kimeneti impulzus frekvencia 100 kHz, az FMP-vel kapcsolatos funkciók a P5-06 használati utasításában találhatók.

P5-01	FMR1 funkció kiválasztása (nyitott kollektor kimenet 1)	Gyári beállítás	0
P5-02	A vezérlőpanel relé kimenet funkciójának kiválasztása (T / A-T / B-T / C)	Gyári beállítás 2
P5-03	A bővítőkártya relé kimenet funkciójának kiválasztása (P / A-P / B-P / C)	Gyári beállítás	0
P5-04	DO1 kimenet funkció kiválasztása (nyitott kollektor kimenet 1)	Gyári beállítás 1
P5-05	DO2 bővítőkártya kimenet funkciójának kiválasztása	Gyári beállítás	4

Öt kóddal lehet kiválasztani az öt digitális kimenet funkcióit, ahol a T / A-T / B-T / C és P / A-P / B-P / C, megfelelőképpen a vezérlőkártyán és a bővítőkártya reléjén.

A többfunkciós kimeneti csatlakozók funkciói a következők:

Bcállítási pont	Funkció	Magyarázat
0	Nincs kimeneti jel	A kimeneti csatlakozónak nincs funkciója
1	Az inverter működik	Jelzi, hogy a hajtás üzemben van, ON jelet küld a kimeneti frekvenciáról (lehet nulla)
2	Hiba után lcáll	Amikor a hajtás meghibásodik és lcáll, ON jelet küld.
3	Frekvenciaérzékelés az FDT1 kimeneten	Lásd a P8-19, P8-20 funkciók leírását.
4	A beállított frekvencia elérése	Lásd a P8-21, P8-20 funkciók leírását.
5	Nulla sebességű működés (kimeneti leállítás nélkül)	Az inverter működik, a kimeneti frekvencia 0, a kimeneti jel BE (ON). A meghajtó kikapcsolásakor a jel kikapcsol.
6	Motor túlterhelés figyelmeztetés	A motor túlterhelés elleni védelme előtt fordul elő, a túlterhelés előtti előriasztási küszöb kiértékclése szcrint, az előriasztási küszöbérték kimenőjel bekapcsolása. A motor túlterhelési paramétereinek beállításai, lásd a P9-00 ~ P9-02 funkciókódot.
7	Inverter túlterhelés figyelmeztetés	Az inverter túlterhelése előtt a kimenet 10 másodperccel korábban bekapcsol.
8	A számláló előre beállított értékének meghatározása	Amikor a számláló eléri a PB-08 beállított értékét, a kimeneten ON jel jelenik meg.
9	A beállított számlálóérték elérése	Amikor a számlált érték eléri a PB-09 csoport értékét, a kimeneten ON jel jelenik meg.
10	A számlálón elért hossz	Ila azt érzékeli, hogy a tényleges hossz meghaladja a PB-05 beállított hosszát, a kimeneten ON jel jelenik meg.
11	A PLC ciklus befejezése	Egy ciklus egyszerű PLC-vel történő végrehajtása után a kimeneti impulzus szélessége 250 ms.
12	Összesített üzemidő elérése	Ila az összesített futási idő meghaladja a P8-17 paraméter által beállított időt, a kimeneten ON jel jelenik meg.
13	Frekvencia küszöb	Ha a beállított frekvencia meghaladja a felső vagy alsó küszöböt, és a kimeneti frekvencia eléri a felső vagy alsó küszöböt, a kimeneten ON jel jelenik meg.
14	Nyomaték küszöb	A hajtás fordulatszám-szabályozási módjában, amikor a kimeneti nyomaték eléri a határértéket, az inverter leállásvédelmi módba lép, és ON jelet küld.
15	Munkára kész	Ila az inverter fő áramkörének és a vezérlő áramkörnek a tápellátása stabilizálódott, és a frekvenciaváltó nem észlel hibainformációt, a hajtás üzemi állapotban van, és az "ON" jel kerül kiadásra.

Beállítási pont	Funkció Magyarázat
16 A	1> AI2	Ha az AI1 értéke nagyobb, mint az AI2, a bemeneten és a kimeneten az ON jel jelenik meg.
17	A felső határ elérése frekvencia	Amikor a működési frekvencia eléri a felső határt, a kimeneten az ON jel jelenik meg.
18	Elérte az alsó frekvenciahatárt(állás közben nincs jel)	Amikor a működési frekvencia eléri az alsó határt, a kimeneten az ON jel jelenik meg. Álló helyzetben a jel "OFF" (kikapcsolva).

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

19	A kimeneti feszültség túl alacsony	Amikor az inverter feszültség alatt van, a kimeneti jel "ON".
20	Kommunikációs beállítások	Lásd a kommunikációs protokollt.
21	Fenntartva	Fenntartva
22	Fenntartva	Fenntartva
23	Nulla sebességű működés 2 (kimenet kikapcsolva)	Az inverter kimeneti frekvenciája 0, a kimenet jel bekapcsolva.A jel álló helyzetben is be van kapcsolva "ON".
24	A kumulatív betáplálási idő elérve	Ha az inverter összesített bekapcsolási ideje (P7-13) P8-16 meghaladja a beállított időt, a kimeneti jel be van kapcsolva.
25	Frekvenciaszint érzékelése az FDT2 kimeneten	Lásd a P8-28, P8-29 funkciókód leírását.
26	1. frekvencia elérése	Lásd a P8-30, P8-31 funkciókód leírását.
27	2. frekvencia elérése	Lásd a P8-32, P8-33 funkciókód leírását.
28	Az 1-es áramérték elérve	Lásd a P8-38, P8-39 funkciókód leírását.
29	Az 2-es áramérték elérve	Lásd a P8-40, P8-41 funkciókód leírását.
30	Az üzemidő elérése	Ha az Időzítő funkciója Select (P8-42) aktív és az inverter üzemideje letelt, a kimeneten az ON jel jelenik meg.
31	A jel megjelenésének határa az AI1 bemeneten túllépve	Ha az érték nagyobb, mint az AI1 P8-46 analóg bemenet értéke (az AI1 bemenet határértéke) vagy kisebb, mint a P8-45 (az AI1 bemenet határértéke), az "ON" jel jelenik meg a kimeneten.
32	Nulla terhelés	Amikor az inverter terhelés nélküli állapotban van, az "ON" jel jelenik meg a kimeneten.
33	Fordított üzem	A hátramenet működik, a kimeneten "ON" jel.
34	Nulla áram	Lásd a P8-28, P8-29 funkciókód leírását.
35	A modul hőmérséklete túl magas	Amikor az inverter modul hűtőborda hőmérséklete (P7-07) eléri a beállított hőmérsékletet, azaz a modul értéket (P8-47), a kimeneten "ON" jel jelenik meg.
36	A szoftver működésének időtúllépése	Lásd a P8-36, P8-37 funkciókód leírását.
37	Az alsó frekvenciaküszöb elérése (kimeneti jel leállítás után)	Amikor a működési frekvencia eléri az alsó határt, a kimeneten "ON" jelenik meg. Leállított állapotban a jel is be van kapcsolva.
38	Riasztás a kimeneten	A kimeneten az inverter riasztási jele jelenik meg, ha az inverter meghibásodik, és a feldolgozási mód nem folytatható.
39	Motor túlmelegedés riasztás	Amikor a motor hőmérséklete eléri a P9-58-at (a motor túlmelegedésére figyelmeztető küszöb), a kimeneten jel kapcsol be. (A motor hőmérséklete U0-34.)
40	Az üzemidő elérése	Ha az inverter túllépi a P8-53 paraméter által beállított üzemidőt, a kimenet "BE" lesz.

P5-06	FMP kimeneti funkció kiválasztása (impulzus kimeneti csatlakozók)	Gyári beállítás	0
P5-07	AO1 kimeneti funkció kiválasztása	Gyári beállítás	0
P5-08	AO2 kimeneti funkció kiválasztása	Gyári beállítás	1

Az FMP terminál impulzusfrekvencia kimeneti tartománya 0,01 kHz \~ P5-09 (FMP maximális kimeneti frekvencia).

A P5-09 0,01 kHz \~ 100,00 kHz között állítható be.

Az AO1 és AO2 analóg kimeneti tartománya 0V \~ 10V vagy 0mA \~ 20mA. Az impulzuskimenet vagy az analóg kimenet tartománya a skálázási függvény megfelelő kapcsolatával az alábbi táblázatban látható:

Beállítá si pont	Funkció	Impulzus vagy analóg kimenet, amely a funkció 0,0%-100,0%-ának felel meg
0	Üzemi frekvencia	0 ~ maximális kimeneti frekvencia
1	Megadott frekvencia	0 ~ maximális kimeneti frekvencia
2	Kimeneti áram	0 ~ a névleges motoráram 2-szerese
3	Kimcneti nyomaték	a motor névleges nyomatékának 0-2-szerese

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

4	Kimeneti teljesítmény	A névleges teljesítmény 0-2-szerese
5	Kimeneti feszültség	0-1,2-szerese az inverter névleges feszültségének
6	Impulzus bemenet	0.01kHz~100.00kHz
7	AI1	0V~10V
8	AI2	0V~10V (or 0 ~ 20mA)
9	AI3	0V~10V
10	Hossz	0 a beállított maximális hosszúságig
11	Számláló érték	0 a maximális számig
12	Kommunikációs beállítások	0.0%~100.0%
13	Motor fordulatszám	0 ~ a forgási sebességnek megfelelő maximális kimeneti frekvencia
14	Kimeneti áram	0.0A~1000.0A
15	Kimeneti feszültség	0.0V~1000.0V

P5-09	Makximális kimeneti frekvencia FMP	Gyári beállítás	50.00kHz
	Beállítási tartomány	0.01kHz~100.00kHz

Ila az FM van kiválasztva impulzuskimenet terminálként, a funkciókód segítségével kiválasztható az impulzusfrekvencia kimenet maximális értéke.

P5-10	AO1 nullponteltolódási ténycző	Gyári beállítás	0,0%
	Beállítási tartomány	-100.0%~+100.0%
P5-11	AO1 crősítés	Gyári beállítás	1,00
	Beállítási tartomány	-10.00~+10.00
P5-12	AO2 bővítőkártya nullponteltolódási ténycző	Gyári beállítás	00% ~ 200,0%
	Beállítási tartomány	-100.0%~+100.0%
P5-13	AO2 bővítőkártya erősítés	Gyári beállítás	1,00
	Beállítási tartomány	-10.00~+10.00

A fenti funkciókódokat általában a kimeneti amplitúdó polarizálására és az analóg kimenet nulla előfeszítésének korrigálására használják. Használhatók a kívánt AO kimeneti görbe beállítására is.

Ha a "b" nullaponteltolás "k" erősítést jelent, és az Y tényleges kimeneti teljesítmény, X pedig a szabványos kimeneti teljesítményt, akkor a tényleges kimenet:

Y = kX + b) Ahol AO1, AO2 esetén a 100%-os nulla eltérési tényező 10 V-nak (vagy 20 mA-nek) felel meg. Ez a szabványos kimenetre vonatkozik, polaritás és erősítés korrekció nélkül. A 0V \~ 10V (vagy 0mA \~ 20mA) kimenet megfelel az analóg kimenet méretének.

Például, ha az analóg kimenetnek működési frekvenciája van, 0 frekvencián a kimenet 8 V, a frekvencia a maximális kimeneti frekvencia 3 V, az erősítést "-0,50"-re kell állítani, az eltolást pedig "80"%".

P5-17	FMR kimeneti késleltetési idő	Gyári beállítás	0.0s
	Beállítási tartomány	0.0s~3600.0s
P5-18	RELAY1 kimeneti késleltetési idő	Gyári beállítás	0.0s
	Beállítási tartomány	0.0s~3600.0s
P5-19	RELAY2 kimeneti késleltetési idő	Gyári beállítás 0.0s
	Bcállítási tartomány	0.0s~3600.0s
P5-20	DO1 kimeneti késleltetési idő	Gyári beállítás 0.0s
	Bcállítási tartomány	0.0s~3600.0s
P5-21	DO2 kimeneti késleltetési idő	Gyári beállítás 0.0s
	Bcállítási tartomány	0.0s~3600.0s

Állítsa az FMR, RELAY 1, RELAY 2, DO1 és DO2 kimeneti kapcsokat olyan állapotba, hogy valódi változást generáljon a kimeneti késleltetési időben.

	Aktív állapot a DO terminál kimenctén			Gyári beállítás 0
		Egységszámjeg y:	FMR aktív kiválasztás
		0	Pozitiv logika

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P5-22	Beállítási tartomány	1	Inv
		Tízcsck:	RELAY1 terminál aktiv (0-1, supra)
		Százasok:	RELAY2 terminál aktiv 2 (0-1, supra)
		Ezrek:	DO1 terminál aktiv 0 (1-1, supra)
		Tízezer	DO2 terminál aktiv 0 (1-1, supra)

Ihatározza meg az FMR logikai kimeneti terminált, az 1. relét, a 2. relét, a DO1 és a DO2 kapcsokat.

0: pozitív logikai digitális kimeneti kapocs és a megfelelő közös kapocs aktív állapotban kommunikál, inaktív állapotban lekapcsol;
1: pozitív logikai digitális kimeneti kapocs és a megfelelő közös kapocs aktív állapotban kommunikál, inaktív állapotban lekapcsol;

P6 csoport - Indítás és leállítás vezérlés

P6-00	Boot mód		Gyári beállítás	0
	Beállítási tartomány	0	Közvetlen indítás
		1	Indítsa újra a sebességkövető módban
		2	Elögerjesztés (AC indukciós motor)

0: Közvetlen indítás

Ha az egyenáramú befecskendezési fékezési idő 0-ra van állítva, az inverter az indítási frekvenciáról indul. Ha az egyenáramú fékezési idő eltér 0-tól, először egyenáramú fékezés történik, majd az indítási frekvenciától indul. Hasznos kis tehetetlenségi terhelések esetén, amikor olyan motort indítanak, amely már foroghatott.

1: Indítsa újra a motor fordulatszám- és iránykövető üzemmódjában, majd kövesse a motor indítási frekvenciáját.

A motor zökkenőmentesen forog indításkor, rángatás nélkül. Azonnali teljesítmény, amely alkalmas nagy tehetetlenségi nyomaték melletti újraindításra. A sebességkövető módban történő helyes újraindítás érdekében az F1 motorcsoport paramétereit gondosan be kell állítani.

2: Túlgerjesztésű aszinkron motor indítása, csak aszinkron motorokhoz, a motor indítása előtt használva először mágneses mező létrehozására. A túlgerjesztési áram és a túlgerjesztési idő a P6-05, P6-06 kódok.

Ha a túlgerjesztési idő 0-ra van állítva, az inverter törli a túlgerjesztési folyamatot, és a kezdőfrekvenciáról indul. Ha a túlgerjesztési idő nem 0, a túlgerjesztés javíthatja a motor dinamikus válaszjellemzőit.

P6-01	Sebességkövető mód		Gyári bcállítás	0
	Bcállítási tartomány	0	Kezdje a stop frekvenciától
		1	Kezdje nulla sebességgel
		2	Inditás maximális frekvencián

A sebességkövetési folyamat lehető leggyorsabb befejezéséhez válassza ki a motor fordulatszám-követési üzemmódját:

0: Általában az áramkimaradás idején fellépő frekvencia nyomon követésére szolgál
1: Hlosszan tartó áramkimaradás esetén kezdje el a követést nulla frekvenciától felfelé.
2: Követés a maximális frekvenciától, a teljes terhelési teljesítménytől.

P6-02	Sebességkövető sebesség	Gyári beállítás	2
	Beállítási tartomány	1~100

Sebességkövető módban történő újrainditáskor válassza ki a sebességkövetési sebességet. Minél nagyobb a paraméter, annál gyorsabb a követés. A túl magas beállítás azonban megbízhatatlan követési eredményeket eredményezhet.

P6-03	A kezdő frekvencia	Gyári beállítás	0
	Beállítási tartomány	0,00 Hz ~ 10,00 Hz
P6-04	Kezdeti frekvenciatartási idő	Gyári beállítás	0
	Beállítási tartomány	0.0s, 100.0s

A motor indítási nyomatékának biztosításához be kell állítani a megfelelő indítási frekvenciát. Annak érdekében, hogy a motor teljes fluxusa indításkor létrejöjjön, az indítási frekvenciát meghatározott ideig fenn kell tartani.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Kezdje a P6-03 alsó frekvenciahatárral. Ha azonban a beállított célfrekvencia alacsonyabb, mint az indítási frekvencia, az inverter nem indul el, készenléti üzemmódban marad.

A visszakapcsolás folyamatában az indítófrekvencia-tartási időnek nincs hatása. Az indítási frekvencia tartási ideje nem szerepel a gyorsítási időben, de benne van az egyszerű PLC futási időben.

1. példa:

P0-03 = 0 A frekvenciaforrás digitális.

P0-08 = 2,00 Hz. A digitális alapjel-frekvencia 2,00 Hz P6-03 = 5,00 Hz. A kezdőfrekvencia 5,00 Hz

P6-04 = 2,0 s. Az indítófrekvencia tartási ideje 2,0 s Ezalatt az inverter készenléti állapotban van, kimeneti frekvenciája 0,00 Hz.

1. példa:

P0-03 = 0 Hz. A frekvenciaforrás digitális.

P0-08 = 10,00 Hz. A digitális alapjel-frekvencia 10,00 Hz P6-03 = 5,00 Hz. A kezdőfrekvencia 5,00 Hz

P6-04 = 2,0 s. Az indítófrekvencia tartási ideje 2,0 s

Ezalatt a hajtás 5,00 Hz-re gyorsul, 2,0 másodpercig folytatja, majd a beállított 10,00 Hz-es frekvenciára gyorsul.

P6-05	DC fékezőáram / gerjesztőáram	Gyári beállítás	0%
	Beállítási tartomány	0%~100%
P6-06	Kezdeti egyenáramú fékezési idő / túlgerjesztési idő	Gyári beállítás	0.0s
	Beállítási tartomány	0.0s, 100.0s

Az egyenáramú fékezést általában a motor leállítására és indítására használják. A gerjesztést az indukciós motor mágneses terének létrehozására, majd a reakciósebesség kialakítására és javítására használják.

Az egyenáramú befecskendezéses fékezés akkor érvényes, ha az indítási mód közvetlen indítás. Ezután a frekvencia beállítása után indítsa el az egyenáramú fékezési indítást, az indítás utáni egyenáramú fékezési időt, majd kezdje el a munkát. Ha az egyenáramú fékezési idő 0-ra van állítva, akkor az egyenáramú fékezés után nincs közvetlen indítás. Minél jobban nő az egyenáramú fékezőáram, annál nagyobb a fékezőerő.

Az aszinkron motor túlgerjesztett indítási üzemmódjában az inverter az üzembe helyezés előtt beállított előmágneszési idő után előre meghatározott mágneses mezőáramra áll be. Ha az előmágneszési idő 0-ra van állítva, a túlgerjesztés nem indul el közvetlenül.

Az egyenáramú fékezőáram/túlgerjesztő áram az inverter névleges áramának százaléka.

P6-07	Gyorsítási és lassítási mód		Gyári beállítás	0
	Beállítási tartomány	0	Lincáris gyorsulás és lassítás
		1	Az S, A görbe gyorsulása és lassulása
		2	Az S, B görbe gyorsulása és lassulása

A hajtásfrekvencia megváltoztatásának módja a folyamat elején és végén.

0: Lineáris gyorsulás és lassítás A kimeneti frekvencia lineáris növelése vagy csökkentése.

A gyorsítási és lassítási időnek négy típusa van. Kiválaszthatók a többfunkciós digitális bemeneti terminálokon (P4-00 \~ P4-08).

1: Az S, A görbe gyorsulása és lassulása

A kimeneti frekvencia az S görbének megfelelően nő vagy csökken. Az S-görbét olyan alkalmazásokhoz használják, amelyek sima indítást vagy leállítást igényelnek, mint például felvonók vagy szállítószalagok. A P6-08 és P6-09 funkciókódok ebben a sorrendben adják meg a kezdő és a végszegmens S-görbéje gyorsulási és lassulási idejének arányát.

2: Az S, B görbe gyorsulása és lassulása

S, B görbe mentén történő gyorsításnál és lassításnál a görbe inflexiós pontja mindig az f névleges motorfrekvencia. A 6-12. ábrán látható: Általában olyan alkalmazásokhoz használják, amelyek sebessége jóval meghaladja a névleges frekvenciát, és gyors gyorsítást és lassítást igényel.

A frekvencia beállítása a névleges frekvencia fölé - gyorsítási és lassítási idő:

$$ t = \left(\frac {4}{9} \times \left(\frac {f}{f _ {b}}\right) ^ {2} + \frac {5}{9} \times T \right. $$

ahol f a referenciafrekvencia, fb a motor névleges frekvenciája, T a névleges motorfrekvencia fb ideje

P6-08	Az S görbe kezdeti szakaszának időegyüttatója.	Gyári beállítás	30.0%
	Beállítási tartomány	0.0%~(100.0%-P6-09)
P6-08	Az S görbe kezdeti szakaszának időegyüttatója.	Gyári beállítás	30.0%
	Beállítási tartomány	0.0%~(100.0%-P6-08)

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A P6-08 és P6-09 funkciókódok meg vannak határozva. A kezdő szegmens S, A görbéjének gyorsulása és lassulása és a befejezési idő a két teljesítendő függvénykód aránya: P6-08 + P6-09≤100,0%.

A 6-11 t1 ábra a P6-08 által definiált paramétereket mutatja, ezalatt a kimeneti frekvencia meredeksége nö.

t2 a P6-09 által meghatározott idő, amely idő alatt a kimeneti frekvencia meredeksége nullává válik. A t1 és t2 közötti időben a kimeneti frekvencia meredeksége állandó, így az intervallum lineáris gyorsulás és lassulás.

Kimeneti frekvencia Hz

Elöre beállított

frekvencia f

6-11. ábra S, A görbe

Kimeneti

Elöre beállitott

frekvencia Hz

frekvencia f

Névleges frekvencia fb

6-12. ábra S, B görbe

P6-10	Stop mód		Gyári beállítás	0
	Beállítási tartomány	0	Elengedés megállásig
		1	Szabad kifutás

0: A lassítás megállítása. Ha a leállítási parancs helyes, az inverter a lassítási időnek megfelelően csökkenti a kimeneti frekvenciát. Amikor a frekvencia nullára csökken, leáll.

1: Kifutás a megálláshoz. Ha érvényes leállítási parancsot ad, az inverter azonnal jelet ad ki, és a motor szabadon leáll a mechanikai tehetetlenség miatt.

P6-11	DC fékezés indítási frekvenciája	Gyári beállitás	0,00Hz
	Beállitási tartomány	0.00Hz ~ maximális frekvencia
P6-12	DC fékezés kezdetének ideje	Gyári beállitás	0.0s
	Beállitási tartomány	0.0s~36.0s
P6-13	Fékezőáram	Gyári beállitás	0%
	Beállitási tartomány	0%~100%
P6-14	DC fékezés ideje	Gyári beállitás	0.0s
	Beállitási tartomány	0.0s~36.0s

Egyenáramú fékezés indítási frekvenciája: a leállítási folyamat akkor kezdödik, amikor az üzemi frekvencia annyira lecsökken, hogy az egyenáramú fékezési folyamat elinduljon.

Az egyenáramú fékezés indításának ideje: az üzemi frekvencia az egyenáramú fékezés indítási frekvenciájára csökken, az inverter a fékezési folyamat megkezdése előtt egy ideig leállítja a kimenetet. Az egyenáramú fékezés nagy sebességnél történő elindításának megakadályozása túláram-hibát eredményczhet.

Fékezőáram: Az egyenáramú fékáram a kimenő áramnak a motor névleges áramához viszonyított százaléka. Minél nagyobb az érték, annál nagyobb a DC fékhatás, de annál nagyobb a motor és az inverter höje.

DC fékezési idő – a fékáram fenntartásának időtartama. Ha ez az érték 0, a DC befecskendezéses fékezés törlődik. Az egyenáramú fékezési folyamat sematikus diagramja a 6-13. ábrán látható.

6-13 ábra Az egyenáramú fékezési folyamat sematikus diagramja

P6-15	Fékhasználat visszajclző	Gyári bcállítás	100%
	Beállítási tartomány	0%~100%

Csak a beépített fékegység lesz aktív.

A fékegység munkaciklusa. A fékhasználat visszajelzője a fékegység beállítására szolgál. A fékegység nagy teljesítményű ciklusában a fékhatás erős, de a fékezéssel járó inverter buszon feszültségingadozások vannak.

P7 csoport – Billentyüzet és kijelző

P7-01	JOG gomb funkció kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	JOG gomb inaktív
		1	Kczelőpanel parancscsatorna és távirányító csatorna
		2	Irányváltó kapcsoló
		3	Jog (próbafutás) előre
		4	Jog (próbafutás) előre

JOG gomb egy többfunkciós gomb. A JOG gomb funkcióit funkcióköddal állíthatja be. Kulcsos kapcsolóval működtethető.

0: A JOG gombnak nincs funkciója.

1: Billentyüzet parancsok és távirányítóra váltás. A parancsforrás kapcsoló parancsát jelzi – a billentyüzet (helyi vezérlés) lesz az aktuális parancs- és vezérlőforrás. 11a az aktuális parancsforrás egy billentyüzet, ez a billentyű funkeió le van tiltva.
2: Irányváltás a JOG gomb frekvenciaparancsával.
3: Próbafutás előre (FJOG a billentyüzeten).
4: Próbafutás hátra (RJOG a billentyüzeten).

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P7-02	Billentyüfunkciók STOP / RESET		Gyári beállitás	1
	Beállítási tartomány	0	A STOP / RES gomb csak billentyüzet módban működik.
		1	A STOP / RES funkció bármilyen üzemmódban működik.

P7-03	A LED kijelző működési paraméterei 1			Gyári beállítás	1F
	Beállítási tartomány	0000 ~ FFFF	Ha egy paramétert működés közben meg kell jeleníteni, állítsa a megfelelő bitet 1-re, a P7-0 3-at pedig a bináris szám hexadecimális megfelelőjére.
P7-04	A LED kijelző működési paraméterei 2			Gyári beállítás	0
	Beállítási tartomány	0000 ~ FFFF	Iött5ttAto feszútség korrendió elöttLineáris sebességEddigi áramellátási idő (óra)Eddigi áramellátási idő (perc)Impulzusfrekvencia (Hz)Kommunikációs beállítási értékKódoló visszacsatolási sebessége (Hz)Fő frekvencia kijelző X (Hz)Az Y segédfrekvencia kijelzése (Hz)Ha egy paramétert működés közben meg kell jeleníteni, állítsa a megfelelő bitet 1-re, a P7-0 4-at pedig a bináris szám hexadecimális megfelelőjére.

Ez a két kijelzési paraméter a hajtás müködési állapotában megjelenítendő paraméterek beállítására szolgál. Legfeljebb 32 üzemállapotparaméter jeleníthető meg, amelyek a P7-03 legalacsonyabb bitjétől jelennek meg.

	A kijelzett értékek álló helyzetben			Gyári beállítás	0
P7-05	Beállítási tartomány	0000~FFFF	0000-FFFFHa működés közben egy paramétert kell megjeleníteni, állítsa a megfelelő bitet 1-re, és állítsa be P7-0 5 ennek a bináris számnak a hexadecimális megfelelője.

P7-06	Megjelenített terhelési scbccség szorzó	Gyári beállítás	1.0000
	Beállítási tartomány	0.0001~6.5000

Amikor a terhelési sebességet kell megjeleníteni, ez a paraméter biztosítja a megfelelést a kimeneti frekvencia és a terhelési sebesség között. Lásd a P7-12 leírását.

P7-07	Az inverter hütőborda modul hőmérséklete	Gyári beállítás	0
	Beállítási tartomány	0.0^ 100.0^

Inverter IGBT modul hömérséklet kijelző.

Az inverteres IGBT modulok különböző modelljei között különbségek vannak a túlmelegedés elleni védelemben.

P7-08	Egyenirányító hűtőborda hőmérséklete	Gyári beállítás	0
	Beállítási tartomány	0.0^ 100.0^

Az egyenirányító hömérsékletének kijelzése.

Különböző töltőmodellek esetén eltérések mutatkoznak a túlmelegedés elleni védelem értékében.

P7-09	Teljes üzemidő	Gyári beállítás	0h
	Beállítási tartomány	0h~65535h

Megjeleníti az inverter teljes üzemidejét. Amikor a futási idő eléri a beállított P8-17 időt, az inverter többfunkeiós digitális kimenete (12) ON (be) jelet ad ki.

P7-10	Termékszám		Gyári beállítás
	Beállítási tartomány		Az inverter termékszáma
P7-11	A verziószám időtúllépése		Gyári beállítás
	Beállítási tartomány		A vezérlőpanel szoftver verziószáma.
P7-12	Betöltési sebesség kijelzése tizedesjegyben		Gyári beállítás	0
	Beállítási tartomány	0	0 tizedes jegy
		1	1 tizedes jegy
		2	2 tizedes jegy
		3	3 tizedes jegy

Betöltési sebesség beállítása tizedesjegyekkel. Az alábbi példa szemlélteti a terhelési sebesség kiszámítását:

Ila a kijelzett terhelési sebesség szorzoja 2000 P7-06, a P7-12 terhelési sebesség 2 tizedesjegy pontossággal jelenik meg. Ila az inverter működési frekvenciája 40,00 Hz, a terhelési sebesség 40,00 * 2,000 = 80,00 (kijelzés két tizedesjeggyel).

Ha az invertert kikapcsolják, például az 50,00 Hz-es frckvencia beállításához, akkor a terhelési sebesség leállított állapotban 50,00 * 2,000 = 100,00 (két tizedesjegy pontossággal jelenik meg).

P7-13	Osszesített betáplálási idő	Gyári beállítás	0h
	Beállítási tartomány	0h~65535h

Gyári beállítás az összesített betáplálási időhöz.

A felhalmozott betáplálási idő (P8-17) elérésekor az inverter többfunkciós digitális kimenete (24) BE jelet generál.

P7-14	Teljes energiafogyasztás	Gyári beállítás	-
	Beállítási tartomány	0 és 65535 kWh között

A meghajtó eddigi teljes energiafogyasztását mutatja.

P8 csoport – Segédfunkciók

P8-00	Impulzus-frekvencia	Gyári beállítás	2Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-01	Lüktetés gyorsulási ideje	Gyári beállítás	20.0s
	Beállítási tartomány	0,00 s ~ 6500,0 s
P8-02	Impulzálás lassítási ideje	Gyári beállítás	20.0s
	Beállítási tartomány	0,00 s ~ 6500,0 s

A hajtás léptetésének, beállított frekyenciájának és lassítási idejének meghatározása.

Léptetéshez futtassa a Közvetlen indítás módot (P6-00 = 0). A leállítási mód lassítással való leállásra van beállítva (P6-10 = 0).

P8-03	Gyorsítás ideje 2	Gyári beállítás	20.0s
	Beállításitartomány	0.0s~6500.0s
P8-04	Lassítási idő 2	Gyári beállítás	20.0s
	Beállításitartomány	0.0s~6500.0s
P8-05	Gyorsítás ideje 3	Gyári beállítás	20.0s

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	Beállításitartomány	0.0s~6500.0s
P8-06	Lassítási idő 3	Gyári beállítás	20.0s
	Beállításitartomány	0.0s~6500.0s
P8-07	Gyorsítás ideje 4	Gyári beállítás	20.0s
	Beállításitartomány	0.0s~6500.0s
P8-08	Lassítási idő 4	Gyári beállítás	20.0s
	Beállítási tartomány	0.0s~6500.0s

A VFD 4 gyorsulási és lassulási időkészletet biztosít, P0-17 / P0-18, illetve a fenti 3 gyorsulási és lassulási időkészletet.

A negyedik készlet a pontos lassítási időt határozza meg, lásd a P0-17 és P0-18 utasításokat. A többfunkciós DI digitális bemeneti terminál különböző kombinációival 4 gyorsítási és lassítási időkészlet között válthat. Lásd a P4-01 \~ P4-05 funkciókódok leírását.

P8-09	Kihagyott frekvencia 1	Gyári beállítás	0,00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-10	Kihagyott frekvencia 2	Gyári beállítás	0,00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-11	Ugrás frekvencia tartomány	Gyári beállítás	0,00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia

Ha az átugrási frekvencia tartomány a beállított frekvencián belül van, a tényleges működési frekvencia a következő beállított kihagyástól számított frekvencián fog futni. Az ugrási frekvencia beállítása lehetővé teszi az inverter számára, hogy elkerülje a terhelés mechanikai rezonanciáját. A VFD két átugrási frekvenciát tud beállítani. Ia mindkét átugrási frekvencia 0-ra van állítva, a frekvenciahagyás funkció törlődik. Az ugrásfrekvencia elvét és a frekvenciaugrás amplitúdó diagramját lásd a 6-14. ábrán.

6-14 ábra Frekvencia ugrás diagramja

P8-12	Holtidő a munkairány megváltoztatásakor	Gyári beállítás	0.0s
	Beállítási tartomány	00.0s~3000.0s

Az inverter megváltoztatja a működési irányt, 0 Hz frekvencia a kimeneten az átálláskor, lásd a 6-15 ábrát:

6-15. ábra Fordított futásidejű holtidő

P8-13	Az ellenirányu forgás megengedett		Gyári beállítás	0
	Bcállítási tartomány	0	megengedett
		1	tilos

A hajtás ezzel a paraméterrel történő konfigurálása után a motor visszafelé működhet. Fordított működésű motornál a P8-13 nem állítható 1-re.

P8-14	A beállított frekvencia alacsonyabb, mint az alsó működési frekvencia határ		Gyári beállítás	0
	Béallítási tartomány	0	Működés az alsó határfrekvenciával
		1	Kikapcsolás
		2	Nulla sebességű működés

Ha a beállított frekvencia alacsonyabb, mint a minimális frekvencia, ezzel a paraméterrel választható ki az inverter üzemmódja. A VFD három üzemmódot biztosít, hogy megfeleljen a különféle alkalmazások követelményeinek.

P8-15	Droop szabályozás	Gyári beállítás	0,00Hz
	Beállításitartomány	0,00 Hz ~ 10,00 Hz

Ezt a funkciót általában több motor hajtásterhelésének elosztására használják.

A Droop szabályozás azt jelenti, hogy a terhelés növekedésével az inverter kimeneti frekvenciája csökken. 11a egynél több motort hajtanak meg azonos terheléssel, a motor kimeneti frekvenciájának terhelése lecsökken, hogy több motor egyenletes terhelése legyen. Ez a paraméter az inverter névleges kimeneti terhelésére vonatkozik.

P8-16	A felhalmozott aktiválási idő beállítása	Gyári beállítás	0h
	Beállítási tartomány	0h~65000h

Amikor a P8-16 összesített bekapcsolási ideje (P7-13) eléri a beállított időt, az inverter DO többfunkeiós digitális kimenete "ON" jelet küld. A következő példák ezt illusztrálják:

Példa: a virtuális DIDO funkcióval együtt a beállított bekapcsolási idő elérésekor, 100 óra túllépése után az inverter kimenete hibariasztást ad. Programozás:

Program: a DI1 virtuális terminál funkciója a felhasználó által definiált 1-es hibára van állítva: A1-00 = 44; A virtuális DI1 terminál aktív, virtuális DO1-re állítva: A105 = 0000; virtuális DO1 funkció, bekapcsolási idő beállítása: A1-11 = 24; beállított bekapcsolási összesített 100 óra elérése: P8-16 = 100.

Ha a teljes bekapcsolási idő 100 óra, az inverter kimenet Err24 hibát generál.

P8-17	Az összesített üzemidő beállítása	Gyári beállítás	0h
	Beállítási tartomány	0h~65000h

Az inverter üzemidejének beállítására szolgál.

Amikor a teljes üzemidő (P7-09) eléri a beállított futási időt, az inverter DO többfunkciós digitális kimenete "ON" jelet ad.

P8-18	Védelem kiválasztása		Gyári beállítás	0
	Bcállításitartomány	0	Védelem hiánya
		1	Védelem

Ez a paraméter az inverter biztonsági funkciójához kapcsolódik.

Ha ez a paraméter 1-re van állítva (védelem), ha a hajtás futásideje aktív (például futási parancs egy terminálról a tápellátás lezárása előtt), az inverter nem válaszol a Futtatás parancsra. Először is...

Továbbá, ha a paraméter 1-re van állítva, és a hibatörlés parancs fut, az inverter nem válaszol a parancsra. Először is ki kell adni egy utasítást, hogy törölje az aktiv védelem állapotát.

P8-19	Frekvenciaérzékelés érték (FDT1)	Gyári beállítás	50.00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-20	Frekvenciaérzékelés hiszterézis értéke (FDT1)	Gyári beállítás	5.0%
	Beállítási tartomány	0.0% ~ 100.0% (FDT1 level)

Iha az üzemi frekvencia magasabb, mint a frekvenciaészlelési érték, az inverter DO többfunkeiós kimenete "ON" állapotba kerül, és ha a frekvencia alacsonyabb, mint az észlelési érték, az "ON" kimenet a megadott frekvencia letelte után törlödik.

A 6-16. ábra az FDT működésének diagramját mutatja.

6-16. ábra FDT szint

P8-21	Frekvencia beállított érzékelési szélesség	Gyári beállítás	0,0%
	Beállítási tartomány	0,0% a 100% (maximális frekvencia)

Ha az inverter működési frekvenciája a célfrekvencia tartományon belül van, akkor az inverter DO többfunkciós digitális kimenete „ON” állapotba kerül.

Ez a paraméter az elért frekvencia érzékelési tartományának beállítására szolgál. Ez a paraméter a maximális frekvencia százaléka. A 6-17. ábra az elért frekvencia érzékelésének diagramját mutatja.

6-17. ábra A frekvencia amplitúdó érzékelésének vázlata

P8-22	A gyorsítási és lassítási folyamat. Fontos-c a löketfrekvencia	Gyári beállítás	0
	Beállítási tartomány	0: nem1: igen

A funkció kódja gyorsítás vagy lassítás közben annak kiválasztására szolgál, hogy a löketfrekvencia érvényes-e. Fontos beállítás, ha olyan frekvencián működik, amely átugorja a tartományt, amikor a tényleges működési frekvencia a frekvenciabeállítási határ fölé ugrik. A 6-18. ábra a löketfrekvencia diagramját mutatja a gyorsítási és lassítási folyamatban

A frekvenciaugrás tartománya Jump frequency range A frekvenciaugrás tartománya Jump frequency range

6-18. ábra Gyorsítási és lassítási folyamat, effektív kihagyási frekvencia

P8-25	1 gyorsulási idő és időgyorsulás 2, kapcsolási pontfrekvencia	Gyári beállítás	0,00Hz
	Beállítási tartomány	0,00Hz ~ maximális frekvencia
P8-26	2 lassítási idő és 1 lassítási idő,frekvencia kapcsolási pont	Gyári beállítás	0.0
	Beállítási tartomány	0,00 Hz a maximális frekvenciáig

Válassza ezt a funkciót az 1-es motoron. Ne kapcsoljon a DI terminálon keresztül, amíg a gyorsítási/lassítási időválasztás aktív. Ha az inverter nem a működési frekvencia tartományon belül működik, [...] különböző gyorsítási / lassítási idők a DI kapcsokon keresztül.

6-19 ábra A gyorsítási és lassítási idő átkapcsolási rajza

6-19 ábra az a gyorsítási és lassítási idő átkapcsolási rajza Gyorsítás közben, ha az üzemi frekvencia kisebb, mint P8-25, a 2. gyorsulási idő kerül kiválasztásra; ha a működési frekvencia nagyobb, mint az 1. gyorsítási idő, a P8-25 kerül kiválasztásra.

A lassítás során, ha az üzemi frekvencia nagyobb, mint a P8-26, akkor az 1-es lassítási idő kerül kiválasztásra, ha az üzemi frekvencia kisebb, mint a 2-es lassítási idő, akkor a P8-26.

P8-27	Jog terminál prioritás	Gyári beállítás	0
	Beállítási tartomány	0: inaktiv 1: aktív

Ezzel a paraméterrel beállíthatja, hogy a léptető terminál funkciója legyen a legmagasabb prioritású.

Ha a terminál léptetési prioritás engedélyezve van, és futás közben parancs érkezik a termináltól, a hajtás terminál léptetési üzemmódra vált.

P8-28	Frekvenciaérzékelés érték (FDT2)	Gyári beállítás	50,00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-29	Detekció hiszterézis értéke FDT2 frekvencia	Gyári beállítás	5.0%
	Beállítási tartomány	0.0% ~ 100.0% (FDT2 level)

FDT1 frekvenciaérzékelés funkció – lásd a P8-19, P8-20 funkciókód útmutatót

P8-30	Bármely frekvenciaérzékelés 1. értéke elérve	Gyári beállítás	50,00Hz
	Bcállítási tartomány	0.00Hz ~ maximális frekvencia
P8-31	Bármilyen 1. frekvenciaérzékelési tartomány	Gyári beállítás	0.0%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	elérhető
	Beállítási tartomány	0,0% és 100,0% között (maximális frekvencia)
P8-30	Bármely frekvenciaérzékelés 2. értéke elérve	Gyári beállítás	50,00Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia
P8-31	Bármilyen 2. frekvenciaérzékelési tartomány elérve	Gyári beállítás	0,0%
	Beállítási tartomány	0,0% és 100,0% között (maximális frekvencia)

A kimeneti frekvencia esetén, amikor az inverter bármely frekvenciaérzékelési érték elérése után a pozitív és negatív amplitúdó tartományt érzékeli, az inverter DO többfunkciós digitális kimenete "ON" jelet generál.

A VFD elért frekvencia érzékelése két tetszőleges paraméterkészletet biztosít, ahol a frekvenciaérték és a frekvenciaészlelési tartomány be van állítva. A 6-20. ábra ennek a funkcionak a vázlatos diagramját mutatja.

Üzemi frekvencia

Frekvenciaérzékelési zóna szélessége

Bármely frekvencia elérve

idō

A kimeneten elért bármely frekvenciaérzékelő jel OFF DO vagy relé

ON ON OFF OFF

6-20. ábra: Bármilyen frekvencia elérése észlelésének diagramja

P8-34	Maradékáram észlelési szintje	Gyári beállítás	5.0%
	Beállítási tartomány	0.0%~300.0% (motor névlegcs árama)
P8-35	Maradékáram érzékelési késleltetés	Gyári beállítás	0.10s
	Beállítási tartomány	00.00s, 600.0s

Ha az inverter kimeneti árama kisebb vagy egyenlő, mint a nulla áram érzékelési szintje, és tovább tart, mint a nulla áram érzékelési késleltetési ideje, az inverter többfunkciós DO kimenete "ON" jelet küld. Lásd: 6-21. ábra Maradékáram érzékelése.

Kimeneti aram

Maradékáram észlelési szintje P8-34 vb

Maradékáram-érzékelés jel

P8-36	Kimeneti áramkorlát	Gyári beállítás	200.0%
	Beállítási tartomány	1.1% (nincs észlelés)1.2%~300.0% (motor névleges árama)
P8-37	Kimeneti áramkorlát észlelési késleltetés	Gyári beállítás	0.00s
	Beállítási tartomány	00.00s, 600.0s

Ha az inverter kimeneti árama nagyobb, mint az érzékelési pont, és meghaladja a szoftveres túláram észlelési késleltetési idejét, a többfunkciós inverter DO kimenete "BE" jelet küld. Lásd a 6-22. ábrát a kimeneti áramkorlát funkció diagramja.

Kimeneti áram

Kimeneti

áramkorlát

P8-36

A kimeneti áram meghaladja az érzékelési jelet

idō idō

A P8-37 kimeneti áram meghaladja az érzékelési késleltetési időt

6-22 ábra A kimeneti áramkorlát észlelésének diagramja

P8-38	Bármilyen áram elérve 1	Gyári beállítás	100.0%
	Beállítási tartomány	0.0%~300.0% (motor névleges árama)
P8-39	Bármilyen elért áram szélessége 1	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~300.0% (motor névleges árama)
P8-40	Bármilyen áram elérve 2	Gyári beállítás	100.0%
	Beállítási tartomány	0.0%~300.0% (motor névleges árama)
P8-41	Bármilyen elért áram szélessége 2	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~300.0% (motor névleges árama)

Amikor az inverter kimeneti árama eléri a beállított pozitív vagy negatív érzékelési szélességet, az inverter többfunkeiós DO kimenete "ON" jelet küld.

A VFD két érzékelési szélességi paraméterkészletet biztosít bármely áram eléréséhez. Lásd a funkecionális diagramot a 6-23. ábrán.

Kimeneti áram

Jel, a DO-n vagy relén,

az áram elérésének észlelése

Ábra 6-23 Az elért áram érzékelésének vázlata

P8-42	Idő funkció kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	inaktív
		1	Aktív
P8-43	Adott üzemidő kiválasztása (Timed Run)		Gyári beállítás	0
	Beállítási tartomány	0	P8-44 beállítás
		1	AI1
		2	AI2
		3	AI3
		Az analóg bemenet tartománya 100% a P8-44-nek felel meg
P8-44	Adott üzemidő (Timed Run)		Gyári beállítás	0.0Min
	Beállítási tartomány		0.0Min~6500.0Min

A hajtás futásidejét kiegészítő paraméterek halmaza.

Ha a P8-42 időzítő funkció aktív, az inverter az előre beállított idő kezdetétől indul. Ha az időzítő lejár, az inverter automatikusan kikapcsol, miközben a többfunkciós DO bemenet "ON" jelet küld.

A meghajtó minden indításakor 0-tól visszafelé számol. A hátralévő futási idő U0-20-ban jelenik meg. A normal üzemidőt a P8-43, P8-44 paraméterekkel percben lehet beállítani.

P8-45	Az A11 bemeneti feszültség alsó védelmi küszöbe	Gyári beállítás	3.10V
	Beállítási tartomány	0.00V~P8-46
P8-46	Az A11 bemeneti feszültség alsó védelmi küszöbe	Gyári beállítás	6.80V
	Beállítási tartomány	P8-45~10.00V

Ha a P8-46 nagyobb, mint az AI1 analóg bemenet, és a P8-47 kisebb, mint az AI1 bemenet, az inverter DO többfunkeiós kimenete ON "AI1 bemeneti túlfutás" jelet küld.

P8-47	Elérte a modul hómérsékletét	Gyári beállítás	75°C
	Beállítási tartomány	0.00V~P8-46

Amikor az inverter hütöbordája eléri a fenti hömérsékletet, az inverter DO többfunkciós kimenetén megjelenik az "ON" jelzés a modul hömérsékletének eléréséhez.

P8-48	Hütöventilátor vezérlés	Gyári beállítás	0
	Beállítási tartomány	0: Csak amíg az inverter működik1: Mindig

A hütöventilátor működési módjának kiválasztására szolgál.

Kiválasztás 0. A ventilátor akkor működik, ha az inverter üzemképes. Leáll, ha a hütőborda hömérséklete meghaladja a 40 fokot.

Kiválasztás 1. Indítás után a ventilátor folyamatosan működik.

P8-49

Megújításifrekvencia

Gyáribéallítás

0,00Hz

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	Beállításitartomány	Alvás frekvencia (P8-51) ~ maximális frekvencia (P0-10)
P8-50	Megújítaskésleltetése	Gyári beállítás	0.0s
	Beállításitartomány	0.0s~6500.0s
P8-51	Altatásifrekvencia	Gyári beállítás	0,00Hz
	Beállításitartomány	0,00 Hz ~ újraindítási frekvencia (P8-49)
P8-52	Elalvaskésleltetése	Gyári beállítás	0.0s
	Beállításitartomány	0.0s~6500.0s

Ez a csoport alvó és készenléti funkcióval rendelkező vízellátó rendszerek megvalósítására szolgál.

Az inverter akkor működik, ha a beállított frekvencia kisebb vagy egyenlő, mint P8-51. Alvásfrekvencia, P8-52: egy késleltetési idő után a hajtás alvó üzemmódba lép, és automatikusan kikapcsol. Ha az inverter alvó állapotban van, és futási parancsot adtak ki, amikor a beállított frekvencia nagyobb vagy egyenlő, mint a P8-49, P8-50 frekvencia, az inverter az időkésleltetés után elindul.

Általánosságban elmondható, hogy az ébredési és alvási gyakoriságot nagyobbra vagy azzal egyenlőre kell beállítani. Ha az elalvás és az ébredés frekvenciája 0,00 Hz, az elalvás és az ébredés funkció nem működik.

Ila a hibernált állapot engedélyezve van, ha a frekvenciaforrás PID-t használ, és a PID alvó üzemmódban van, és a PA-28 befolyásolja a funkciókódot, akkor ebben az esetben válassza ki a letiltást, ha PID (PA-28 = 1).

P8-53	Az üzemidő elérése	Gyári beállítás	0.0Min
	Beállítási tartomány	0.0Min ~6500.0Min

Amikor az indítás után eléri a futási időt, az inverter DO többfunkciós digitális kimenete a "Run time reach ON" jelet küldi.

P9 csoport. Hibák és védelem

P9-00	Motor túlterhelés elleni védelem kiválasztása		Gyári beállítás	1
	Beállítási tartomány	0	nem megengedett
		1	mcgengedett
P9-01	Motor túlterhelés elleni védelem kiválasztása		Gyári beállítás	1,00
	Beállítási tartomány		0.20~w10.00

P9-00 = 0. Motor túlterhelés elleni védelem nélkül a motor túlmelegedése miatti károsodás veszélye áll fenn. Javasoljuk, hogy az inverter és a motor közé hőrelét szereljenek fel;

P9-00 = 1: A hajtás az inverz motortúlterhelési idő görbéből határozza meg, hogy a motor túlterhelt-c. A motor túlterhelés elleni védelmének fordított időbeli görbéje: 220% × (P9-01) × motor névleges áram. Ha a terhelés ezen az értéken marad 1 percig, motortúlterhelési hiba riasztás történik. 150% × (P9-01) × motor névleges árama. Ha a terhelés ezen az értéken marad 60 percig, túlterhelési riasztás történik.

A P9-01 paramétert a tényleges túlterhelési kapacitás alapján kell beállítani. Ha a paraméterérték túl magasra van állítva, az riasztás hiányában túlmelegítheti a motort és károsíthatja az invertert!

P9-02	Motor túlterhelésre figyelmeztető kioldási szint	Gyári beállítás	80%
	Beállítási tartomány	50%~100%

Ezt a funkciót a motor túlterhelés elleni védelmi funkciója elött használják, figyelmeztető jelet küld a DO hajtáskimeneten keresztül a vezérlőrendszernek. A figyelmeztetési tényező a motor túlterhelésére vonatkozó korai figyelmeztetés szintjének meghatározására szolgál. Minél magasabb az érték, annál kevesebb lesz az előzetes figyelmeztetések száma.

Ila az inverter kumulatív kimeneti árama nagyobb, mint az inverz túlterhelési görbék és a P9-02 szorzat, az inverter többfunkciós kimenete DO bekapcsolja a "Motor Overload Warning ON" jelet.

P9-03	Az elakadás elleni védelem erősítése	Gyári beállítás	0
	Beállítási tartomány	0 (nincs erősítés) ~ 100
P9-04	Védőfeszültség a túlfeszültség leállása ellen	Gyári beállítás	130%
	Beállítási tartomány	120% ~ 150% (három fázis)

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A lassítás során, amikor az egyenáramú busz feszültsége meghaladja a túlfeszültség-védelmi feszültséget, az inverter az aktuális üzemi frekvencián megállítja, és a feszültség addig csökken, amíg a busz tovább lassul.

Az elakadás elleni védelem erősítése lassítás közben szabályozható. Ez az inverter azon képessége, hogy elnyomja a túlfeszültséget. Minél magasabb az érték, annál erősebb a túlfeszültség-elnyomás-képesség. Ha nincs túlfeszültség, a védelmi erősítés a lehető legalacsonyabbra van állítva.

Alacsony tehetetlenségi terhelés mellett a védelmi nyereségnek kicsinek kell lennie, különben a rendszer dinamikus reakeciója lassú lesz. Nagy tehetetlenségi terheléseknél ennek az értéknek nagynak kell lennie, különben a csillapítás hatástalan lesz, és túlfeszültségi hiba léphet fel.

Ha az elakadás elleni védelem erősítése 0-ra van állítva, ez a funkció le van tiltva.

P9-05	Túláramvédelem fokozása	Gyári beállítás 20
	Bcállítási tartomány	0~100
P9-06	Túláram-elakadás elleni védelem árama	Gyári beállítás 150%
	Beállítási tartomány	100%~200%

Az inverter lassítási folyamatában, amikor a kimeneti áram meghaladja a túláramvédelmi áramot, az inverter leállítja a lassítási folyamatot, és az aktuális működési frekvencián marad. A kimeneti áram csökken, majd a lassítás folytatódik.

A védelmi erősítés a gyorsítási és lassítási folyamat szabályozására szolgál, és az inverter áramcsillapító képességéhez kapcsolódik. Minél nagyobb az érték, annál nagyobb a képesség.

Alacsony tehetetlenségi terhelés mellett a védelmi nyereségnek kicsinek kell lennie, különben a rendszer dinamikus reakciója lassú lesz. Nagy tehetetlenségi terheléseknél ennek az értéknek nagynak kell lennie, különben a csillapítás hatástalan lesz, és túlfeszültségi hiba léphet fel.

Ha az elakadás elleni védelem erősítése 0-ra van állítva, ez a funkció le van tiltva.

P9-07	Testzárlat cllenci védelcm		Gyári beállítás	1
	Beállításitartomány	0	zárva
		1	nyitva

Kapcsolja be az invertert, hogy ellenőrizze, nem testzárlatos-e a motor.

Ha ez a funkció aktív, ellenőrizze, hogy a hajtás U, V, W kimenő kapcsai feszültsége fennmarad-c.

P9-09	Automatikus hibatörlés	Gyári beállítás	0
	Beállítási tartomány	0~20

Az inverter automatikus visszaállítása számának beállítása. Ha ezt a számot túllépi, az inverter hibaállapotban marad.

P9-10	A DO kimenet működése automatikus hibatörlés közben	Gyári beállítás	1
	Beállítási tartomány	0: Nemműködik1:Működika

Ha a hajtás automatikus visszaállítási hibára van állítva, a DO kimenet akkor fut, amikor a P9-10 1-re van állítva az automatikus hibatörlés során.

P9-11	A hiba fellépése és az automatikus visszaállítás között eltelt idő	Gyári bcállítás	1.0s
	Beállítási tartomány	1.0s~100.0s

Ez a várakozási idő az inverter által a hibát jelző automatikus hibatörléshez.

P9-12

Bemeneti fáziskiesés elleni védelem

Gyári beállítás

1

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Beállítási tartomány

0: nemengedélyezett1: megengedett

Ez egy választás, hogy a bemeneten legyen-e fázisvesztés elleni védelem.

A 18,5kW és nagyobb teljesítményű G típusú konverterek bemenetén fázisvédelem található. A 18,5 kW vagy annál kisebb teljesítményű P-típusú konverterek nem rendelkeznek ilyen védelemmel, függetlenül attól, hogy a P9-12 0-ra vagy I-re van állítva.

P9-13	Kimeneti fáziskiesés elleni védelem	Gyári beállítás	1
	Beállítási tartomány	0: nemengedélyezett1: megengedett

Kimeneti fáziskiesés elleni védelem kiválasztása.

P9-14	Első hiba	0~99
P9-15	Második hiba
P9-16	Második (utolsó) hiba

Az utolsó három inverterhiba mentése. A 0 nem hiba. Az egyes hibakódok lehetséges okairól és megoldásairól a 8. fejezetben olvashat.

P9-17	Frekvencia második hiba esetén	Az utolsó hiba gyakorisága
P9-18	Az áram a második hibánál	Utolsó hibaáram
P9-19	Buszfeszültség a második hibánál	Buszfeszültség az utolsó hibánál
P9-20	A digitális bemenetek állapota a második hibánál	A digitális bemenetek állapota az utolsó hibánál A sorrend a következő:BIT9 BIT3 BIT7 BIT6 BIT5 BIT4 BIT3 BIT2 BIT1 BIT0DI0 DI9 DI8 DI7 DI6 DI5 DI4 DI3 DI2 DI1Ha a megfelelő két N bemeneti kapcsa 1-re, OFF-ra vagy 0-ra van állítva, az összes DI állapota decimális megjelenítésre konvertálódik.
P9-21	A digitális kimenetek állapota a második hibánál	A digitális kimeneti kapcsok állapota utolsó hiba esetén. A sorrend a következő:BIT4 BIT3 BIT2 BIT1 BIT0DO2 DO1 REL2 REL1 FMPHa a megfelelő két N bemeneti kapcsa 1-re,OFF-ra vagy 0-ra van állítva, az összes DI állapota decimális megjelenítésre konvertálódik.
P9-22	A bemenetek állapota második hiba esetén	Fenntartott
P9-23	Az inverter bekapcsolási ideje a második hibánál	Az inverter bekapcsolási ideje az utolsó hibánál
P9-24	Az inverter üzemideje a második hibánál	Az inverter üzemideje az utolsó hibánál
P9-27	A második hiba gyakorisága	Ügy mint a P9-17~P9-24
P9-28	Második hibaáram
P9-29	Buszfeszültség a második hibánál
P9-30	Stan wejść przy drugim blędzie
P9-31	A kimenetek állapota a második hibánál
P9-32	A bemenetek állapota második hiba esetén
P9-33	Bekapcsolási idő második hiba esetén
P9-34	Bekapcsolási idő második hiba esetén
P9-37	Az inverter állapota az első hiba esetén	Ügy mint a P9-17~P9-24
P9-38	Bekapcsolási idő az első hiba esetén
P9-39	Üzemidő az első hiba esetén
P9-40	Az első hiba frekvenciája

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P9-41	Első hibaáram
P9-42	Buszfeszültség az első hibánál
P9-43	A bemcnetck állapota az első hiba esetén
P9-44	A kimenetek állapota az első hiba esetén

P9-47	Ellenintézkedések az 1-es típusú hiba esetén		Gyári beállítás	00000
	Beállítási tartomány	Az egység száma	Motor túlterhelés (Err11)
		0	Leállítás kifutással
		1	Megállítás stop módban
		2	A munka folytatása
		Tízesek:	Nincs bemeneti fázis (Err12) (ugyanaz az egység)
		Százasok:	Nincs kimeneti fázis (Err13) (ugyanaz az egység)
		Ezrek:	Külső hiba (Err15) (ugyanaz az egység)
		Tízezer	Komunikációs hiba (Err16) (ugyanaz az egység)
P9-48	Ellenintézkedések az 2-es típusú hiba esetén		Gyári beállítás	00000
	Beállítási tartomány	Egységszámjeg y:	Kódolóhiba (Err20)
		0	Leállítás kifutással
		1	Átkapcsolás U/f-re, váltás stop módba
		2	Átkapcsolás U/f-re, folytassa a munkát
		Tízesek:	Kódolvasó hiba (Err21)
		0	Leállítás kifutással
		1	Állj, válts stop módba
		Százasok:	Fenntartott
		Ezrek:	Motor túlmelegedés (Err 25) (ugyanaz, mint a P9-47)
		Tízezer	Időtúllépés (Err26) (ugyanaz, mint a P9-47)
P9-49	Ellenintézkedések az 3-es típusú hiba esetén		Gyári beállítás	00000
	Beállítási tartomány	Egységszámjeg y:	Felhasználó által definiált hiba 1 (Err27) (ugyanaz, mint a P9-47)
		Tízesek:	Felhasználó által definiált hiba 2 (Err28) (ugyanaz, mint a P9-47)
		Százasok:	Időtúllépés (Err29) (ugyanaz, mint a P9-47)
		Ezrek:	Nulla terhelés (Err30)
		0	Leállítás kifutással
		1	Állj, válts stop módba
		2	Tovább működik a motor névleges frekvenciájának 7%-án, és visszatér a beállított frekvenciára, amikor a motor visszanyeri a terhelést
		Tízezer	PID visszacsatolási veszteség (Err31) (Ugyanaz, mint a P9-47)
P9-50	Ellenintézkedések az 4-es típusú hiba esetén		Elhelyezés beállítás	00000
	Beállítási tartomány	Egységszámje gy:	Túl nagy sebességeltérés (Err42) (P9-47 bittel)
		Tízesek:	Motor túlfordulatszám (Err43) (P9-47 bittel)
		Százasok:	Kezdőpozíció hiba (Err51) (P9-47 bittel)
		Ezrek:	Kezdőpozíció hiba (Err52) (P9-47 bittel)
		Tízezer	Fenntartott

Az "szabad parkolás" kiválasztásakor az inverter Err **-t jelez és közvetlenül lefelé.
Az inverter A ** jelet jelenit meg, ha a „Stop megállítás módban” van kiválasztva. Nyomja meg a "stop" gombot, kikapcsolás után az Err ** felirat jelenik meg.
A "folytatás" kiválasztásakor: a hajtás tovább működik, és A ** jelenik meg, a működési frekvenciát a P9-54 állítja be.

	A kiválasztott frekvencia folytatása hiba esetén		Gyári beállítás	0
		0	0: Üzem az aktuális működési frekvenciával

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P9-54	Beállítási tartomány	1	1: Üzem a megadott frekvencia értékkel
		2	2: Üzem a felső frekvencia küszöbértékkel
		3	3: Üzem az alsó frekvencia küszöbértékkel
		4	4: Alternatív abnormális frekvencián dolgozik
P9-55	Alternatív frekvencia hibája		Gyári beállítás	100.0%
	Beállítási tartomány		60.0%~100.0%

Ha az inverter hibásan működik, és a hibás működés folytatódik, a hajtás A**-t jelenít meg, és a P9-54-ben megadott frekvencián működik.

Ha alternativ abnormális frekvencia üzemmódot választ, a P9-55-ben beállított érték a maximális frekvencia százaléka.

P9-56	Motor hömérséklet érzékelő típusa		Gyári beállítás	0
	Beállítási tartomány	0	Hömérséklet érzékelő nélkül
		1	PT100
		2	PT1000
P9-57	Motor túlmelegedés elleni védelmi küszöb		Gyári beállítás	110°C
	Beállítási tartomány		0°C~200°C
F9-58	A motor túlmelegedésére figyelmeztető küszöb		Gyári beállítás	90°C
	Beállítási tartomány		0°C~200°C

A motor hőmérsékletét jelző érzékelőt a többfunkciós I / O bővítőkártyához kell csatlakoztatni, amely opcionális. Az analóg bővítőkártya AI3 bemenete használható a motorhőmérséklet-érzékelő bemeneteként, a motorhőmérséklet-érzékelő jeleként, majd az AI3 PGND terminálként.

A VFD AI3 analóg bemenet PT100-hoz és PT1000-hez kétféle motorhőmérséklet-érzékelőt támogat, ezért az érzékelőt a megfelelő típusra kell beállítani. A motor hőmérsékleti értékei az U0-34-en jelennek meg.

Ha a motor hömérséklete meghaladja a P9-57 motor túlmelegedés elleni védelmi küszöbértékét, az inverter hibariasztást ad, aktiválja a hibavédelmet és követi a kiválasztott üzemmódot.

Ila a motor hömér séklete meghaladja a P9-58 küszöbértéket, a motor túlmelegedésére figyelmeztetés jelenik meg - az inverter DO többfunkciós digitális kimenete "ON" jelet generál.

P9-59	Működési mód kiválasztása pillanatnyi áramszünet esetén		Gyári beállítás	0
	Beállítási tartomány	0	inaktív
		1	fékezés
		2	Fékfrekvencia átkapcsolási pont hirtelen áramszünet esetén
P9-60	Fékfrekvencia átkapcsolási pont hirtelen áramszünet esetén		Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~100.0%
P9-61	Reakcióidő áramszünet esetén		Gyári beállítás	0.50s
	Beállítási tartomány	00.00s~100.0s
P9-62	Az áramszünet utáni reakció feszültségváltozásának értéke		Gyári beállítás	80.0%
	Beállítási tartomány	60,0% ~ 100,0% (normál buszfeszültség)

Ez a funkció azt jelenti, hogy pillanatnyi áramkimaradás vagy hirtelen feszültségesés esetén az inverter csökkenti a kimeneti fordulatszámot a terhelési energia kompenzáció (az inverter egyenáramú buszfeszültsége) csökkentésével a hajtás fenntartásához.

Ila P9-59 = 1, és áramkimaradás vagy hirtelen feszültségesés van, az inverter lelassul. A buszfeszültség helyreállítása után az inverter a beállított normal működési frekvenciára gyorsul. A buszfeszültség helyreállítása a normal P9-61 buszfeszültségen alapul, és tovább tart, mint a beállított idő.

Ha P9-59 = 2, és áramkimaradás vagy hirtelen feszültségesés van, az inverter megállásig lassul.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

P9-63	Védelem a terhelés nullára csökkenése után		Gyári beállítás	0
	Beállítási tartomány	0	inaktív
		1	aktív
P9-64	A terhelés nullára csökkenésének észlelési szintje		Gyári beállítás	10.0%
	Beállítási tartomány	0.0%~100.0% (motor névleges árama)
P9-65	A terhelés nullára csökkenésének észlelési ideje		Gyári beállítás	1.0s
	Beállítási tartomány	0.0s~60.0s

Ha az üresjáratí védelmi funkció engedélyezve van, és az inverter kimeneti árama kisebb, mint a P9-64 érzékelési szint, és az időtartam hosszabb, mint a P9-65 terhelésvesztés észlelési ideje, a kimeneti frekvencia automatikusan a a névleges frekvencia 7%-ára csökken. Az üresjáratí védelem időtartama alatt, ha az üresjáratí védelem helyreáll, az inverter automatikusan visszaáll a beállított frekvenciára.

P9-67	Sebességtúllépés észlelési kuszóberteke		Gyári beállítás	15.0%
	Beállítástartomány	0,0% és 100,0% között (maximális frekvencia)
P9-68	Sebességtúllépés észlelési ideje		Gyári beállítás	2.0s
	Beállítástartomán	0.0s~60.0s

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

y

Ez a funkció csak akkor hatásos, ha az inverter vektoros fordulatszám szabályozással működik.

Ha az inverter azt észleli, hogy a motor tényleges fordulatszáma meghaladja a beállított frekvenciát, túllépték a P9-67 fordulatszámtúllépés észlelési értéket, és az időtartam hosszabb, mint a P9-68 fordulatszám túllépés észlelési ideje, az inverter Err43 hibariasztást generál, a hiba és a védelmi módtól függően.

P9-69	A túlzott sebességhibaészlclésénck küszöbc		Gyári beállítás	20.0%
	Beállítási tartomány	0,0% és 50,0% között (maximális frekvencia)
P9-70	A túlzott sebességhibaészlclésénck ideje		Gyári beállítás	2.0s
	Beállítási tartomány	0.0s~60.0s

Ez a funkció csak akkor hatásos, ha az inverter vektoros fordulatszám szabályozással működik.

Amikor az inverter érzékeli a motor tényleges fordulatszámát és a beállított frekvencia eltérést, ez az eltérés nagyobb, mint a P9-69 érzékelési érték, és az időtartam hosszabb, mint a P9-70 eltérés észlelési ideje, az inverter Err42 hibariasztást generál és követi a hibavédelmi mód működését.

Ha a sebességeltérés észlelési ideje 0,0 s, a sebességeltérés-hiba észlelése nem működik.

PA csoport. PID szabályozás működése

A PID szabályozás egy általános folyamatszabályozási módszer a visszacsatolójel és a céljel közötti nagyságrendi különbség szabályozására. Ez egy arányos, integrál, diferenciális művelet a kimeneti frekvencia beállításával zárt hurkú rendszer kialakítására. Alkalmas áramlásszabályozásra, nyomás- és hömérsékletszabályozásra, valamint folyamatszabályozásra. A PID szabályozási folyamat blokkvázlata a 6-25. ábrán látható.

1 1

Ti S

Célmennyiség PID kimenet szabályozás Td*s + 1 P

1

A visszacsatolás nagysága

6-25 ábra A PID szabályozási folyamat alapvető blokkvázlata

PA-00	Alapjelforrás kiválasztása PID szabályzó		Gyári beállítás	0
	Beállítási tartomány	0	PA-01 beállítások
		1	AI1
		2	AI2
		3	AI3
		4	Impulzus (DI5)
		5	Kommunikációs beállítások
		6	Többlépcsős megadás
PA-01	PID alapjelek		Gyári beállítás	50.0%
	Beállítási tartomány		0.0%~100.0%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Ezzel a paraméterrel választhatjuk ki a cél PID szabályozást az adott csatornához.

A cél PID szabályozási változó beállítása relativ érték, beállítási tartomány: 0,0% és 100,0% között. Ugyanekkora a PID visszacsatolás relativ nagysága.

PA-02	PID visszacsatoló jelforrás		Gyári beállítás	0
	Beállításitartomány	0	AI1
		1	AI2
		2	AI3
		3	AI1 – AI2
		4	Kommunikációs beállítások (DI5)
		5	Kommunikációs beállítások
		6	AI1+AI2
		7	MAX (| AI1 |, | AI2 |)
		8	MIN (| AI1 |, | AI2 |)

Ez a paraméter a PID visszacsatoló jelút kiválasztására szolgál.

A relatív érték PID visszacsatolási mennyisége 0,0% és 100,0% között állítható.

PA-03	A PID működési iránya		Gyári beállítás	0
	Beállitási tartomány	0	pozitív
		1	negatív

0: Ha a PID visszacsatoló jel alacsonyabb, mint a beállított érték, az inverter kimeneti frekvenciája nő.
1: Ha a PID visszacsatoló jel alacsonyabb, mint a beállított érték, az inverter kimeneti frekvenciája nő.
Például a tekercsfeszültség-szabályozáshoz PID-szabályozás 0 kimenettel, a letekercselési feszültség-szabályozáshoz pedig 1-es kimenetű PID-szabályozás szükséges.

PA-04	PID visszacsatolási tartomány	Gyári beállítás	1000
	Beállítási tartomány	0~65535

A megadott PID visszacsatolási tartomány dimenzió nélküli az U0-15 kijelzőnél és az U0-16 PID visszacsatolási kijelzőnél.

A beállított 100,0%-os PID visszacsatolási érték megfelel a PA-04 visszacsatolás beállított tartományának. Például, ha a PA-40 2000-re van állítva, akkor amikor a PID beállítás 100,0%, az U0-15 kijelzőn megjelenő PID 2000.

PA-05	A Kp1 arányos tag növekedése	Gyári beállítás	20,0
	Beállítási tartomány	0,0 ~ 100,00
PA-06	Integrálás idejc Til	Gyári beállítás	2.00s
	Beállítási tartomány	00.01s~10.0s
PA-07	Td11 differenciálási idő	Gyári beállítás	0.000s
	Beállítási tartomány	0.00~10.000

A Kpl arányos tag növekedése

Szabályozza a teljes PID szabályozás intenzitását. Minél nagyobb a Kp1, annál nagyobb az intenzitás. 100,0 Ez a paraméter azt jelzi, hogy ha a PID visszacsatolási érték eltérése és a beállított érték 100,0%, a kimeneti frekvencia paranes PID szabályozási amplitúdója a maximális frekvencia.

A Ti1 integrációs idő határozza meg a PID szabályozó integrációs intenzitását. Minél rövidebb az integrálási idő, annál erősebb a vezérlés

és annál gyorsabban korrigálódik az állandó eltérési érték.

A PID szabályozó Td 1 derivált ideje határozza meg az előfeszítés szabályozás intenzitásának változási sebességét. Minél hosszabb a differenciálási idő, annál nagyobb a szabályozás intenzitása. A derivált időállandó a változás mértékére vonatkozik, amikor a visszacsatolás ekkor 100,0% a differenciálszabályozás mértékének beállításához a maximális frekvencia eléréséhez.

PA-08	Lezárási frekvencia PID fordított működéshez	Gyári beállítás	2Hz
	Beállítási tartomány	0.00Hz ~ maximális frekvencia

Bizonyos esetekben a PID csak negatív PID kimeneti frekvencia esetén tudja szabályozni az adott mennyiséget és visszacsatolást [...], de a nagyfrekvenciás inverzió bizonyos esetekben nem megengedett. A PA-08 a frekvencia inverzió korlátozásának meghatározására szolgál.

PA-09

PID eltérési határ

Gyári beállítás

01% ~ 200,0%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Beállítási tartomány

0.0%~100.0%

Ha a PID eltérés és a visszacsatolás értéke kisebb, mint PA-09, a PID szabályozás leáll. Tehát figyelembe véve a visszacsatolási kimeneti időt és a frekvencia eltérését, kisebb stabilitás és változékonyság mellett a zárt hurkú szabályozás bizonyos esetekben nagyon hatékony.

PA-10	PID differenciálási határ	Gyári beállítás	10% ~ 200,0%
	Beállítási tartomány	00,00% ~ 100,0%

PID szabályzó. A derivált hatás érzékenyebb és a rendszer oszcillációját okozhatja, ezért általában a PID derivált működése viszonylag kis területre korlátozódik. A PA-10 a PID differenciálási tartomány beállítására szolgál.

PA-11	PID idő változás Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~650.00s

A PID-idő módosítása azt jelenti, hogy a PID-beállítási érték a szükséges idő 0,0%-áról 100,0%-ra változik.

A PID alapjel megváltoztatásakor a PID alapjel értéke az adott változásnak megfelelően lineárisan változik az idő előrehaladtával, így esökken a változás rendszerre gyakorolt káros hatása.

PA-12	PID visszacsatolás szűrő ideje	Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~60.00s
PA-13	PID kimeneti szűrő ideje	Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~60.00s

PA-12: PID visszacsatolási szürés. A szürő segít csökkenteni a zaj hatását a visszacsatolás nagyságára, ez hatással van a zárt hurkú rendszer választeljesítményére.

PA-13: PID kimeneti frekvencia szürés. A szürő csökkenti a mutáció kimeneti frekvenciáját, ami a zárt hurkú rendszer választeljesítményét is befolyásolja.

PA-15	A Kp2 arányos elem erősítési tényezője		Gyári beállítás 20,0
	Beállítási tartomány		0,0 ~ 100,00
PA-16	Integrálás idcje Ti2		Gyári beállítás 2,00s
	Beállítási tartomány		00.01s~10.0s
PA-17	Td2 differenciálási idő		Gyári beállítás 0,000s
	Beállítási tartomány		0.00~10.000
PA-18	A PI paraméterek átkapcsolásának feltételei		Gyári beállítás 0
	Beállítási tartomány	0	0: nincs átállás
		1	1: Dl sorkapcsos kapcsoló segítségével
		2	2: automatikus kapcsolás az eltérés alapján
PA-19	PID átkapcsolás		Gyári beállítás 20.0%
	Beállítási tartomány		0,0% ~ PA-20
PA-20	PID átkapcsolás		Gyári beállítás 80.0%
	Beállítási tartomány		PA-19~100.0%

A többfunkciós kapocskapcsoló DI kiválasztásakor állítsa a többfunkciós sorkapocs funkciót 43-ra (kapcsolókapocs PID paraméter). Válassza az 1. paraméterkészletet (PA-05 \~ PA-07), ha a terminál inaktív. Amikor a terminál aktív, válassza ki a 2. paraméterkészletet (PA-15 \~ PA-17).

Ha a referenciaérték és a visszacsatolási előfeszítés közötti automatikus váltást kisebbre választják, mint a PA-19 PID eltérés 1 abszolút értéke, a PID paraméter értéke 1. Ha a referencia eltérés és a PID visszacsatolás közötti eltérést nagyobbra szeretné beállítani, mint a PA-20 abszolút értéke, válassza ki a 2. paramétercsoportot a PID paraméternek. A referenciaérték és a visszacsatolás közötti eltérés

6-26 ábra PID paraméterek átkapcsolási vázlata

PA-21	Kezdeti PID érték	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~100.0%
PA-22	Kezdő PID érték tartási ideje	Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~650.00s

Amikor az inverter elindul, a PID kimenet a PA-21 kezdeti értékre áll be. A PA-22 PID indítási értéke a tartási idő után folytatódik, és megkezdődik a PID hurok szabályozása.

A 6-27. ábra a PID függvény kezdeti értékének diagramját mutatja.

Nyomaték kikapcsolási

Kimeneti

Érték

Kezdeti PID PA-21

idö

PA-22 PID indítási érték tartási ideje

6-27 ábra A PID kezdeti tartás sémája

Ez a funkció a két PID-kimenet közötti lüktetés-különbség korlátozására szolgál (2 ms/lüktetés), hogy gyorsan elnyomja a változást azért, hogy az inverter működése stabilizálódjon.

PA-23

A két PID kimenet közötti eltérés előremenő

Gyári beállítás

1,00%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	üzemmódban
	Beállítási tartomány	00,00% ~ 100,0%
PA-24	A két PID kimenet közötti eltérés hátramenő üzemmódban	Gyári beállítás	1,00%
	Beállítási tartomány	00,00% ~ 100,0%

A PA-23 és PA-24 a maximális eltéréshez és abszolút értékhez kapcsolódnak (ebben a sorrendben), amikor a kimenet előre és hátra van.

PA-25	A PID integráló tag tulajdonságai		Gyári beállítás	00
	Beállitási tartomány	Egységszá mjegy:	Külön integrálás
		0	Inaktív;
		1	Aktív
		Tízesek:	Az integrálás leáll, ha a kimeneten elérjük a beállított értéket
		0	A munka folytatása integrálással
		1	Integrálás megállítása

Pontelyálasztás:

Ha az integrált leválasztás aktív, és a többfunkciós digitális integrációs kimenet DI szünete (22. funkció) aktív, csak az arányos és deriváló PID müveletek hatásosak.

Ha inaktív integrált leválasztás van kiválasztva, függetlenül attól, hogy a DI többfunkciós terminál aktív-c vagy sem, az integrálás leválasztása le van tiltva. Amikor a PID kimeneti jel eléri a maximális vagy minimális értékét, leállíthatja az integrálás. Ha az integrálás leállítását választjuk, a PID-integrálás számítása czen a ponton leáll, ami segíthet csökkenteni a PID-túllövést.

PA-26	PID visszacsatolási veszteség észlelési értéke	Gyári beállítás	0,0%
	Beállítási tartomány	0,0%: nincs visszacsatolási veszteség elemzés
PA-27	Visszajelzési veszteség észlelési ideje PID visszajelzés	Gyári beállítás 1.0s
	Beállítási tartomány	0.0s, 20.0s

Ezek a funkciókódok annak meghatározására szolgálnak, hogy a PID visszacsatolás elveszett-c.

Ha a PID visszacsatolás kisebb, mint a PA-26 visszacsatolási veszteség észlelési értéke, és hosszabb ideig tart, mint a PA-27 PID visszacsatolási veszteség észlelési ideje, az inverter Err31 jelzést ad, és a hibaelhárítási folyamat a kiválasztott módot követi.

PA-28	PID működés leállítás után		Gyári beállítás	0
	Beállításitartomány	0	0: PID letiltása leállítás után;
		1	1: PID letiltása leállítás után;

PID állapot kiválasztása a következő megállásnál, azaz hogy a PID-nek tovább kell-c működnie. A legtöbb alkalmazás csetében, leállítás után a PID-nek nem szabadna működnie

Nagy hatásfokú frekvenciaváltó műszaki paraméterei PB csoport: Oszcillációs frekvencia, hossza és számlálás Az inverter átfutási funkcióját a használják, és ahol szükség van átfutásra és tekercselésre. A "Wobble" funkció azt jelenti, hogy az inverter kimeneti frekvenciája úgy van beállítva, hogy az idővonalon a középfrekvencia felfelé és lefelé oszcilláljon.

Amint a 6-28. ábrán látható (a lengés amplitúdója a PB-00 és PB-01 beállításai szerint), ha a PB-01 0-ra van állítva, a "Wobble" funkció nem működik.

Kimeneti frekvencia Hz

Oszeilláló frekvencia tartomány

Aw=Fset*PB-01

Oszcilláló frekvencia

+Aw

felsö frekvenciája

Középfrekvencia Fset

Frekvencia alsó frekvenciája felső frekvenciája

-Aw

A textilfeldolgozás frekvenciája

-Aw*P B-02

idö

Gyorsítás idővel

A frekvencia időszaka oszecillálós

Gyorsítás idővel

lassít

Háromszöghullám növekedési ideje

Üzemi utasítás

6-28. ábra A frekvencia-ingadozás munkadiagramja

PB-00	Oszcillációs mód		Gyári beállítás	0
	Beállítási tartomány	0	0: A középső frekvenciához kapcsolódik
		1	1: A középsőmaximális frekvenciához kapcsolódik

Ezt a paramétert az oszcalláció nagysága alapján határozzuk meg.

0: a középfrekvenciára vonatkozik (P0-07 frekvenciaforrás), változó oszecillációs rendszer. Oszecilláció a központi frekvencia változásával (beállított frekvencia).

1: a maximális frekvenciára vonatkozik (P0-10), állandó oszecillációs rendszer.

PB-01	Az oszcallációs frekvencia amplitúdója	Gyári beállítás	0,0%
	Beállítási tartomány	0.0%~100.0%
PB-02	Az oszcallációs frekvencia ugrása	Gyári beállítás	0,0%
	Beállítási tartomány	0,0%~50,0%

Az oszcilláció és a frekvenciaugrás értékének meghatározása ehhez a paraméterhez.

A középfrekvenciához viszonyított oszcilláció bcállításakor (PB-00 = 0), az AW oszcilláció = P0-07 frekvenciaforrás × PB-01 oszcillációs amplitúdó.

A középfrekvenciához viszonyított oszcilláció beállításakor (PB-00 = 1), az AW oszcilláció = P0-10 frekvenciaforrás × PB-01 oszcillációs amplitúdó.

A frekvencia amplitúdó ugrása a traverzben. A lépésfrekvencia a frekvencia oszcillációjának százalékában van megadva, nevezetesen: lépésfrekvencia = AW oszcilláció × a PB-02 lépésfrekvencia amplitúdója. Ha az oszcillációs amplitúdó a középfrekvenciához kapcsolódik (PB-00 = 0), akkor a lépésfrekvencia változó értékű. Ha a maximális frekvenciához (PB-00 = 1) van kapcsolva, a lépésfrekvencia fix értékű.

Az üzemi oszeillációs frekvencia, a maximális és minimális frekvencia összefüggenek.

PB-04	Háromszög hullámemelkedési idő együtthatója	Gyári beállítás	50.0%
	Beállítási tartomány	0.0%~100.0%

Oszcillációs frekvencia ciklus: a teljes rezgésciklus időértéke.

PB-04 háromszögghullám-emelkedési idő együttatója: A háromszögghullám százalékban növekszik a PB-03 oszcillációs ciklusidejével. Háromszögghullám-emelkedési idő = PB-03 frekvencia oszcillációs ciklus × PB-04 háromszögghullám-emelkedési idő együttatója, másodpercben.

Háromszöghullám esési idő = PB-03 frekvencia oszcillációs ciklus × PB-04 (háromszöghullám esésii idő együttthatója), másodperchen.

PB-05	Hossz beállítás	Gyári beállítás	1000 m
	Beállítási tartomány	0 m ~ 65535 m
PB-06	Jelcnlegi hossz	Gyári beállítás	0 m
	Beállítási tartomány	0 m ~ 65535 m
PB-07	Impulzusok méterenként	Gyári beállítás	100,0
	Beállítási tartomány	5.1~6553.00

A fenti funkciókódok fix hosszúság beállítására szolgálnak.

A többfunkeciós digitális bilines segítségével információt gyűjtenek a hosszról, ellenőrzik az impulzusbilincsek számát és a PB-07 fázis méterenkénti impulzusok számát, és kiszámítják a PB-06 tényleges hosszát.

Ila a tényleges hossz nagyobb, mint a beállított PB-05 hossz, a DO többfunkciós digitális kimenet továbbítja a „Hossz elérve” ON jelet.

A fix hosszúságú beállítási folyamat során a hossz nullázása a többfunkciós DI csatlakozón keresztül történik (DI 28 funkcióválasztó). Lásd: P4-00 \~ P4-09.

Speciális alkalmazásokhoz be kell állítani a megfelelő bemeneti terminál "hossz-számláló bemenet" funkcióját (27-es funkció), magasabb impulzusfrekvenciához használja a D15 portot.

PB-08	A számláló értékének beállítása	Gyári beállítás	1000
	Beállítási tartomány	(1~65535)
PB-09	A számláló előre beállított értéke	Gyári beállítás	1000
	Beállítási tartomány	(1~65535)

A többfunkciós digitális bemeneti terminál összegyűjti a szükséges számlálási értéket. Az alkalmazásnak a megfelelő bemeneti terminál funkciót "számláló bemenetre" kell állítania (25. funkció). Magasabb impulzusfrékvencia csetén a DI5 portot kell használni.

Amikor a számlált érték eléri a PB-08 számláló előre beállított értékét, a DO többfunkciós digitális kimenet "eléri az előre beállított állapotot" és ON jelet küld, majd leállítja a számlálást.

Amikor a számlált érték eléri a PB-09 számláló előre beállított értékét, a DO többfunkciós digitális kimenet "ON" jelet küld, "elérve az előre beállított számlálóértéket". A számlálás a számláló leállításág folytatódik.

A PB-09 számláló előre beállított értéke nem lehet nagyobb, mint a PB-08 számláló előre beállított értéke.

Impulzusok számolása DI5 A feladott érték DO1 Meghatározott számlálórelé

6-29. ábra Számláló érték és előre beállított érték beállítása

PC csoport – Többállapotú parancsok és PLC funkciók

A VFD többállapotú parancsa gyakoribb, mint a szokásos többsebességes funkció. A többsebességes funkció mellett leválasztott U/f feszültségforrásként és adott folyamat PID forrásként is használható.

Az egyszerű PLC funkció eltér a felhasználó által programozható VFD funkcióktól. Egy egyszerű PLC csak többlépéses munkautasítások egyszerű kombinációjaként hajtható végre. A szélesebb körű és hasznosabb, felhasználó által programozható funkciókért lásd az A7 csoport utasításait.

PC-00	Többállapotú parancs 0	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-01	Többállapotú parancs 1	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-02	Többállapotú parancs 2	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-03	Többállapotú parancs 3	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-04	Többállapotú parancs 4	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-05	Többállapotú parancs 5	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-06	Többállapotú parancs 6	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-07	Többállapotú parancs 7	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-08	Többállapotú parancs 8	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-09	Többállapotú parancs 9	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-10	Többállapotú parancs 10	Gyári beállítás	0Hz
	Beállítási tartomány	100.0%~100.0%
PC-11	Többállapotú parancs 11	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-12	Többállapotú parancs 12	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
	Többállapotú parancs 13	Gyári beállítás	0,0%

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

PC-13	Beállítási tartomány	100.0%~100.0%
PC-14	Többállapotú parancs 14	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%
PC-15	Többállapotú parancs 15	Gyári beállítás	0,0%
	Beállítási tartomány	100.0%~100.0%

A többlépesős utasítások három esetben használhatók: frekvenciaforrásként, külön U/f feszültségforrásként és folyamat PID beállítási forrásként.

Ebben a három alkalmazásban a többlépcsős dimenzió nélküli paranes relativ értéke -100,0% és 100,0% között van.

Ha a frekvenciaforrás a maximális relativ frekvencia százaléka, az U/f független feszültségforrásként használatos a motor névleges feszültségének százalékában, és a PID kezdetben relativ értékként kerül megadásra.

Többlepesős utasítások szükségesek a többfunkciós digitális DI állapotától és a kapcsolási lehetőségektől függően, lásd a csoportspecifikus P4 utasításokat.

PC-16	Eigyszerű PLC üzemmód		Gyári beállítás	0
	Bcállítási tartomány	0	Egy ciklus után hagyja abba
		1	Az érték megtartása egy ciklus után
		2	Egy teljes ciklus befejezése után ismétlés

Egy egyszerű PLC-nek két szerepe van: frekvenciaforrásként vagy külön U/f feszültségforrásként. A 6-30. ábra egy PLC mint frekvenciaforrás egyszerűsített sematikus diagramja. Amikor az egyszerű PLC frekvenciaforrásként működik, a PC-00 \~ PC-15 határozza meg a pozitív irányt és a negatív irányt, negatívat, ha a hajtás ellenkező irányú futtatását jelenti.

A munka iránya

PC-19

idö

A PLC háromféleképpen működik frekvenciaforrásként, feszültségforrásként nines az U/f szétválasztva a három mód között:

0: megáll egyetlen futás végén; egyetlen ciklus végén a hajtás automatikusan leáll, és újraindítási parancsot ad.

újraindítási parancsot ad.

1: A ciklus végén a véghajtás értéke egyetlen ciklus végéig megmarad, az utolsó szegmens frekvenciája és iránya automatikusan megmarad. frekvenciája és iránya automatikusan megmarad.

2: A hajtási ciklus befejezése után a következő ciklus automatikusan elindul, amíg leállítási parancs nem jelenik meg.

PC-17	Memóriaválasztás az egyszerű PLC áramkimaradása után		Gyári beállítás	00
	Beállítási tartomány	Egységszá mjegy:	Az állapot megőrzése áramszünet után
		0	Nincs állapotmemória áramkimaradás után
		1	Memória áramszünet után
		Tízesek:	Allapot megtartása a STOP parancs után
		0	Memóriahiány a STOP parancs után
		1	Memória lcállás után

A PLC feszültségkimaradás utáni állapotmegtartás a teljesítményveszteség elötti értékre és a PLC működési frekvenciájára vonatkozik. A tápfeszültség bekapcsolása után a memória folytatódik. Ha a memóriahiány lett kiválasztva, az újratáplálás újraindítja a PLC-t.

A PLC-memória és a PLC-működési frekvencia a hajtás leállítása után a leállítási fázis előtt elmentésre kerül, a következő fázis az indítás után folytatja a memóriát. Ila a memóriahiány lett kiválasztva, az újratáplálás újrainditja a PLC-t.

PC-18	Az egyszerű PLC üzemideje, 0. lépés	Gyári beállítás 0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-19	Egyszerű PLC lassítási ideje, 0. lépés	Gyári beállítás	0
	Beállítási tartomány	0~3
PC-20	Egyszerű PLC futásideje, 1. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-21	Egyszerű PLC lassítási ideje, 1. lépés	Gyári beállítás	0
	Beállítási tartomány	0~3
PC-22	Egyszerű PLC futásideje, 2. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-23	Egyszerű PLC lassítási ideje, 2. lépés	Gyári beállítás 0
	Beállítási tartomány 0~3
PC-24	Egyszerű PLC futásideje, 3. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-25	Egyszerű PLC lassítási ideje, 3. lépés	Gyári beállítás 0
	Beállítási tartomány	0~3
PC-26	Egyszerű PLC futásideje, 4. lépés	Gyári beállítás 0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-27	Egyszerű PLC lassítási ideje, 4. lépés	Gyári beállítás	0
	Beállítási tartomány	0~3
PC-28	Egyszerű PLC futásideje, 5. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-29	Egyszerű PLC lassítási ideje, 5. lépés	Gyári beállítás 0
	Beállítási tartomány 0~3
PC-30	Egyszerű PLC futásideje, 6. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-31	Egyszerű PLC lassítási ideje, 6. lépés	Gyári beállítás 0
	Beállítási tartomány	0~3
PC-32	Egyszerű PLC futásideje, 7. lépés	Gyári beállítás	0.0s (h)
	Beállítási tartomány	0.0s (h) ~6553.5s (h)
PC-33	Egyszerű PLC lassítási ideje, 7. lépés	Gyári beállítás	0
	Beállítási tartomány	0~3

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

PC-34	Egyszerű PLC futásideje, 8. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-35	Egyszerű PLC lassítási ideje, 8. lépés		Gyári beállítás 0
	Beállítási tartomány 0~3
PC-36	Egyszerű PLC futásideje, 9. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-37	Egyszerű PLC lassítási ideje, 9. lépés		Gyári beállítás 0
	Beállítási tartomány		0~3
PC-38	Egyszerű PLC futásideje, 10. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-39	Egyszerű PLC lassítási ideje, 10. lépés		Gyári beállítás	0
	Beállítási tartomány		0~3
PC-40	Egyszerű PLC futásideje, 11. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-41	Egyszerű PLC lassítási ideje, 11. lépés		Gyári beállítás 0
	Beállítási tartomány		0~3
PC-42	Egyszerű PLC futásideje, 12. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-43	Egyszerű PLC lassítási ideje, 12. lépés		Gyári beállítás 0
	Beállítási tartomány		0~3
PC-44	Egyszerű PLC futásideje, 13. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-45	Egyszerű PLC lassítási ideje, 13. lépés		Gyári beállítás	0
	Beállítási tartomány		0~3
PC-46	Egyszerű PLC futásideje, 14. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-47	Egyszerű PLC lassítási ideje, 14. lépés		Gyári beállítás	0
	Beállítási tartomány		0~3
PC-48	Egyszerű PLC futásideje, 15. lépés		Gyári beállítás	0.0s (h)
	Beállítási tartomány		0.0s (h) ~6553.5s (h)
PC-49	Egyszerű PLC lassítási ideje, 15. lépés		Gyári beállítás 0
	Beállítási tartomány		0~3
PC-50	Egyszerű PLC egysége		Gyári beállítás	0
	Beállítási tartomány	0	S (s)
		1	h (h)
PC-5	Többlépcsős 0 utasítás adott módban		Gyári beállítás	0
	Beállítási tartomány	0	A megadott FC-00 funkciókód
		1	AI1
		2	AI2
		3	AI3
		4	Impulzus
		5	PID
		6	A megadott frekvencián (P0-08) UPTOWN szerkeszthető

Ez a paraméter határozza meg a multi-0 parancsot az adott csatornához.

A többlépcsős 0 utasításhoz ezenkívül a PC-00 is kiválasztható, és sok más opció is lehetővé teszi, hogy könnyen válasszon több, más kapcsolható módban adott rövid utasítás között. Ha több frekvenciaforrás vagy utasítás olyan egyszerű, mint a PLC frekvenciaforrás, könnyen válthat közöttük a frekvenciaforrás megvalósításához.

PD csoport kommunikációs paraméterei.

PE csoport. Felhasználó által definiált funkciókódok

PE-00	Felhasználói funkciókód: 0 Gyári beállítás		P0.00
	Beállítási	P0.00~PP.xx, A0.00~Ax.xx, U0.xx

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

	tartomány
PE-01	Felhasználói funkciókód: 1		Gyári beállítás	P0.02
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-02	Felhasználói funkciókód: 2		Gyári beállítás	P0.03
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-03	Felhasználói funkciókód: 3		Gyári beállítás	P0.07
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-04	Felhasználói funkciókód: 4		Gyári beállítás	P0.08
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-05	Felhasználói funkciókód: 5 Gyári beállítás			P0.17
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-06	Felhasználói funkciókód: 6		Gyári beállítás	P0.18
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-07	Felhasználói funkciókód: 7		Gyári beállítás	P3.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-08	Felhasználói funkciókód: 8 Gyári beállítás			P3.01
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-09	Felhasználói funkciókód: 9 Gyári beállítás			P4.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-10	Felhasználói funkciókód: 10		Gyári beállítás	P4.01
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-11	Felhasználói funkciókód: 11		Gyári beállítás	P4.02
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-12	Felhasználói funkciókód: 12		Gyári beállítás	P5.04
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-13	Felhasználói funkciókód: 13		Gyári beállítás	P5.07
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-14	Felhasználói funkciókód: 14 Gyári beállítás			P6.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-15	Felhasználói funkciókód: 15		Gyári beállítás	P6.10
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-16	Felhasználói funkciókód: 16		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-17	Felhasználói funkciókód: 17		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-18	Felhasználói funkciókód: 18		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-19	Felhasználói funkciókód: 19		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-20	Felhasználói funkciókód: 20		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-21	Felhasználói funkciókód: 21		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

PE-22	Felhasználói funkciókód: 22		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-23	Felhasználói funkciókód: 23		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-24	Felhasználói funkciókód: 24		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-25	Felhasználói funkciókód: 25		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-26	Felhasználói funkciókód: 26		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-27	Felhasználói funkciókód: 27 Gyári beállítás			P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-28	Felhasználói funkciókód: 28		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx
PE-29	Felhasználói funkciókód: 29		Gyári beállítás	P0.00
	Beállításitartomány	P0.00~PP.xx, A0.00~Ax.xx, U0.xx

Ezek a funkciókódok testreszabott paraméterek halmazai.

A felhasználók az összes VFD funkciókódot és a szükséges paraméterválasztást egy PE csoportba gyűjthetik, mint felhasználó által definiált paramétereket az egyszerű áttekintés és módosítás érdekében.

A PE-csoport legfeljebb 30 egyéni paramétert biztosít. Ila a PE csoportból a megjelenített paraméter P0.00, az azt jelenti, hogy a felhasználói funkciókód üres. Az egyéni paraméterek módba lépés után a PE-00 \~ PE-31 kijelző funkciókódjai a PE-csoport funkciókódjaival azonos sorrendben kerülnck meghatározásra. Átlépés a P0-00-ra.

PP csoport. Felhasználói jelszó

PP-00	Felhasználói jelszó	Gyári beállítás
	Beállítási tartomány	0~65535

Bármely nullától eltérő szám beállítása a PP-00-ban aktiválja a jelszavas védelmi funkciót. Amikor legközelebb belép a menübe, meg kell adnia a helyes jelszót, különben nem tudja megtekinteni és módosítani a funkció paramétereit. Emlékezzen a felhasználó által beállított jelszóra.

A PP-00 00000 értékre állításával törölheti a felhasználó jelszavát. Ekkor a jelszavas védelmi funkció nem fog működni.

PP-01	Visszaállítja az alapértelmezett beállitásokat		Gyári beállítás	0
	Beállítási tartomány	0	Nem visszaállítani
		1	Gyári beállitások visszaállitása a motorparamétereken kívül
		2	Rekordok eltávolítása
		4	Aktuális tartalék felhasználói paraméterek
		501	Felhasználói tartalék paraméterek helyreállítása

Ha a PP-01 1-re van állítva, az inverter funkcióparaméterek többsége visszaáll a gyári alapértelmezett paraméterekre, de a motor paraméterci nem állnak vissza: a frekvencia referencia tizedespontja (P0-22), hibaregiszter, teljes működési idő (P7-09), kumulált bekapcsolási idő (P7-13) és teljes energiafogyasztás (P7-14).

1. Rekordok eltávolítása

Törli a meghajtó hibainformációit, a teljes futási időt (P7-09), a kumulatív bekapcsolási időt (P7-13), a teljes energiafogyasztást (P7-14).

1. Aktuális tartalék felhasználói paraméterek

Az aktuális felhasználó által beállított biztonsági mentési paraméterekre vonatkozik. A beállítási funkció összes paraméterének aktuális értéke újratöltésre kerül, hogy a felhasználó könnyebben tudja beállítani a paramétereket a helyreállítás után.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

1. Állítsa vissza a felhasználói biztonsági mentési paramétercket, amelyekről korábban biztonsági másolat készült, és állítsa vissza a biztonsági másolatot a PP-01 beállításával a négy biztonsági mentési paraméterhez.

PP-02	Funkcióparaméterek megjelenítési módjának a tulajdonságai		Gyári beállítás	11
	Beállítási tartomány	Egységszámje gy:	U csoport kijelző kiválasztása
		0	Nincs kijelzés
		1	Kijelzés
		Tízesek:	A csoport kijelzés kiválasztása
		0	Nincs kijelzés
		1	Kijelzés
PP-02	Funkcióparaméterek megjelenítési módjának a tulajdonságai		Gyári beállítás	11
	Beállítási tartomány	Egységszámje gy:	U csoport kijelző kiválasztása
		0	Nincs kijelz és
		1	Kijelzés
		Tízesek: A csoport kijelzés kiválasztása
		0	Nincs kijelzés
		1	Kijelzés

A paramétermegjelenítési mód beállítása elsősorban a funkcióparaméterek elrendezésének különböző módozatainak megtekintésére szolgál, a felhasználó aktuális igényeinek megfelelően. Három paramétermegjelenítési mód létezik.

Név	Magyarázat
Funkcióparamétermód	Az inverter paramétereinek szekvenciális megjelenítése, paramétercsoportok P0 ~ PF,A0 ~ AF, U0 ~ UF egymás után
Felhasználó általdefiniált paramétermód	Testreszabott funkcióparaméterek személyre szabott megjelenítése (32 paraméterre állítható), FEFelhasználói csoport határozza meg a megjelenített paraméter funkcióját
Felhasználóiparamétermódosítási mód	Változás a gyárilag beállított funkcióparaméterekkel nem egyeztethető paraméterekre.

Amikor megjelenik a karaktermegjelenítési mód választási paramétere (PP-03), akkor a QSM gombbal pillanatnyilag más paraméterekre válthat, és az alapértelmezett érték az egyetlen megjelenített funkció.

Az egyes paraméterkijelzési módok kódja:

Paraméter kijelzési mód	Kijelző
Funkcióparaméter mód	-hASF
Felhasználó által definiált paraméter mód	-USEr
Felhasználói paraméter módosítási mód	--Γ--

A VFD két személyre szabott paramétermegjelenítési módot kínál: a felhasználó által meghatározott paramétereket és a felhasználó által megváltoztatható paramétereket. Az egyéni paraméterkészlet a PE-csoport paramétereinek beállítására szolgál. Legfeljebb 32 paraméter választható ki. Ezek a paraméterek összeadódnak, és az ügyfelek könnyen hibakeresést végezhetnek.

Felhasználó által meghatározott paraméter mód: az alapértelmezett u szimbólum hozzáadása az egyéni funkciókód clé, például: P1-00, a felhasználó által definiált paraméter módban a kijelző lehetővé teszi a felhasználók számára a paraméterek módosítását, az uP1-00 pedig lehetővé teszi a felhasználók és a gyártók számára a gyári beállítások módosítását. A felhasználói paraméterbeállítások módosításai segítséget nyújtanak az ügyfeleknek az összesített paramétermódosítások áttekintésében és a helyszíni problémák megtalálásában.

A felhasználó megváltoztatja a paraméter módot, mielőtt a funkciókódot az alapértelmezett c szimbólum hozzáadásával adaptálja.

Például: a P1-00 megváltoztatásához felhasználói módban, jelenítse meg cP1-00-ként.

PP-04	A funkciókód módosítása		Gyári beállítás	0
	Beállítási tartomány	0	módosítható
		1	nem módosítható

A funkcióparaméterek hibás megváltoztatásának elkerülése érdekében, ha a funkciókód 0-ra van állítva, minden funkciókód módosítható; ha 1-re van állítva, minden funkciókód csak előnézettel rendelkezik, nem módosítható.

A0 csoport Nyomatékszabályozás és paraméterhatárok

A0-00	Sebesség/nyomaték szabályozás kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	sebesség szabályozás
		1	nyomatékszabályozás

Inverter vezérlési mód kiválasztása: sebesség szabályozás vagy nyomaték szabályozás

A DI VFD többfunkciós digitális kapcsoknak két funkciója van a nyomatékszabályozáshoz kapcsolódóan: a nyomatékszabályozás kikapcsolása (29. funkció) és a sebesség-szabályozás és a nyomatékszabályozás (46) közötti váltás funkciója. Ez a két kapocs tartja fenn a kapcsolatot az A0-00-hoz a fordulatszám- és nyomatékszabályozás közötti váltáshoz.

Ha a fordulatszám-/nyomatékszabályozó kapcsoló terminálja inaktív, a szabályozási módot az A0-00 határozza meg. Amikor a fordulatszám/nyomaték szabályozó kapcsoló aktív, a szabályozási mód az A0-00 negációs értéke.

Mindenkor, amikor a nyomatéktiltó kapocs aktív, az inverter szabályozza az állandó fordulatszámot.

A0-01	Nyomatékvezérlés referenciaforrás kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	digitális beállítás (A0-03)
		1	AI1
		2	AI2
		3	AI3
		4	impulzus beállítás
		5	Kommunikációs beállítások
		6	MIN (AI1, AI2)
		7	MAX (AI1, AI2)
A0-03	Digitális nyomaték beállítás nyomatékszabályozási módban		Gyári beállítás	0
	Beállítási tartomány	200,0% ~ 200,0%

Az A0-01 nyomaték beállítás a forrás kiválasztására szolgál, összesen 8 nyomaték beállítási mód létezik.

Nyomatékbeállítás relativ értékkel, amely megfelel a hajtás névleges nyomatéka 100,0%-ának. A -200,0% és 200,0% közötti beállítási tartomány azt jelzi, hogy az inverter maximális nyomatéka a hajtás névleges nyomatékának kétszerese.

Ha a nyomaték 1 és 7 közé van állítva, a kommunikáció, analóg bemenet, 100% impulzus bemenet A0-03-nak felel meg.

A0-05	A nyomatékszabályozás pozitív maximális frekvenciája	Gyári beállítás	50,00Hz
	Beállítási tartomány	0,00 Hz ~ maximális frekvencia (P0-10)
A0-06	A nyomatékszabályozás pozitív maximális frekvenciája	Gyári beállítás	50,00Hz
	Beállítási tartomány	0,00 Hz ~ maximális frekvencia (P0-10)

Beállítja a nyomatékszabályozást és az előre- vagy hátramenet maximális működési frekvenciáját.

A hajtási nyomatékszabályozás során, ha a terhelési nyomaték kisebb, mint a motor kimeneti nyomatéka, a motor fordulatszáma tovább nö. A mechanikus rendszerben a kifutás közbeni balesctek elkerülése érdekében a motor fordulatszám-szabályozásának maximális nyomatékára kell korlátozni.

A0-07	Nyomatékszabályozás gyorsítási ideje		Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~65000s
A0-08	Nyomatékszabályozás lassítási ideje		Gyári beállítás	0.00s
	Beállítási tartomány	0.00s~65000s

Nyomatékszabályozási mód. A motor kimeneti nyomatéka és a terhelési nyomaték közötti különbség határozza meg a motorterhelés sebességét és változási sebességét, így lehetővé válik a motor zajt vagy túlzott mechanikai igénybevételt és egyéb problémákat okozó fordulatszámának gyors megváltoztatása. A gyorsítási és lassítási idő beállításával fokozatos változtatással szabályozhatja a motor fordulatszámát.

A nyomatékhoz azonban gyors reagálás szükséges, a nyomatékszabályzó gyorsítási és lassítási idő beállítása 0,00 s. Például: két állandóan összekapcsolt motor ugyanazt a terhelést hajt meg. A terhelés egyenletes eloszlásának biztosítása érdekében fordulatszámszábyozási módot használnak, és a tényleges kimeneti nyomatékvezérlő kapcsolót használják a master vezérlőjének szolga vezérlésére. A mester nyomaték szolgaként állítja be a nyomatékot, ezúttal a szolga nyomatékszabályozás főgép általi gyors gyorsítási és lassítási idejének követéséhez szükséges nyomaték 0,00 s.

A2 csoport. Másik motor.

A VFD képes váltani a két motor között. Állítsa be a két motort a motor adattáblájának megfelelően. Finomhangolja külön a motor paramétereit. Válassza az U/f vezérlést vagy a vektorvezérlést. A kódoló paraméterei külön beállíthatók U/f vezérléssel vagy vektorvezérléssel.

Az A2 csoport funkciókódja a 2-es motornak felel meg.

Ugyanakkor az A2 csoport összes paramétere, amely meghatározza és használja a tartalmat, összhangban van az első motor paramétereivel, és itt nem ismétlődik meg. A felhasználó használhatja az első motorhoz kapcsolódó paraméterek leírását.

A2-00	Motortípus kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	0: Közönséges indukciós motor
		1	1: Változtatható frckvenciájú indukciós motorok
A2-01	Névleges teljesítmány		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0,1kW~1000,0kW
A2-02	Névleges feszültség		Gyári beállítás	Modelltől függ
	Beállítási tartomány		1V~400V
A2-03	Névleges áram		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.01A~655.35A (inverter teljesítménye <=55kW)0.1A~6553.5A (inverter teljesítménye >55kW)
A2-04	Névleges frekvencia		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.01Hz~max. frekvencia
A2-05	Névleges fordulatszám		Gyári beállítás	Modelltől függ
	Beállítási tartomány		1rpm~65535rpm
A2-06	Indukciós motor állórészellenállása		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.001Ω~65.535Ω (inverter teljesítménye <=55kW)0.0001Ω~6.5535Ω (inverter teljesítménye >55kW)
A2-07	Indukciós motor forgórészellenállása		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.001Ω~65.535Ω(moc przemiennika <=55kW)0.0001Ω~6.000Ω(átalakító teljesítménye >55kW)
A2-08	Aszinkron motorszivárgási induktívreaktanciája		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.01mH~655.35mH (moc przemiennika <=55kW)0.001mH~65.535mH (moc przemiennika >55kW)
A2-09	Indukciós motor szivárgásiinduktív reaktanciája		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.1mH,6553.5mH(moc przemiennika <=55kW)0.01mH,655.35mH(átalakító teljesítménye >55kW)
A2-10	Indukciós motor üresjáratiárama		Gyári beállítás	Modelltől függ
	Beállítási tartomány		0.1A~A2-03 (inverter teljesítménye <=55kW)0.1A~A2-03 (inverter teljesítménye >55kW)
A2-27	Jeladó sorszáma		Gyári beállítás	1024
	Beállítási tartomány		(1~65535)
A2-28	Sebesség-visszacsatoláskiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	ABZ inkrementális kódoló
		1	Fenntartott
		2	Forgótranszformátor

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A2-29	Sebesség-visszacsatolás PG kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	Helyi PG
		1	Helyi PG
		2	Impulziós bemenet (DI5)
A2-30	ABZ inkrementalis jeladó AB fázissorrendje		Gyári beállítás	0
	Beállítási tartomány	0	Előre
		1	Hátra
A2-34	A forgótranszformátor póluspárjainak száma		Gyári beállítás	1
	Beállítási tartomány		(1~65535)
A2-36	PG szétkapcsolás észlelési ideje a sebesség-visszacsatolásban		Gyári beállítás	0.0s
	Beállítási tartomány		0.0: működés hiánya 0.1s~10.0s
A2-37	Hangolás kiválasztása		Gyári beállítás	0
	Beállítási tartomány	0	0: Nincs művelet
		1	1: Aszinkron motor statikus hangolása
		2	2: Az aszinkron motor teljes hangolása
A2-38	Sebességhurok arányos erősítés 1		Gyári beállítás	30
	Beállítási tartomány		1~100
A2-39	1. sebességhurok integrációs ideje		Gyári beállítás	0.50s
	Beállítási tartomány		00.01s~10.0s
A2-40	Kapcsolási frekvencia 1		Gyári beállítás	5Hz
	Beállítási tartomány		0.00~A2-43
A2-41	Sebességhurok arányos erősítés 2		Gyári beállítás	15
	Beállítási tartomány		0~100
A2-42	2. sebességhurok integrációs ideje		Gyári beállítás	1.00s
	Beállítási tartomány		00.01s~10.0s
A2-43	Kapcsolási frekvencia 2		Gyári beállítás	10.00Hz
	Beállítási tartomány		A2-40~Maximális kimeneti frekvencia
A2-44	Vektor szabályozási csúszási erősítés		Gyári beállítás	100%
	Beállítási tartomány		50%~200%
A2-45	A sebességhurok szűrő időállandója		Gyári beállítás	0.000s
	Beállítási tartomány		100.000s~0.0s
A2-46	A gerjesztési erősítés vektorvezérlése		Gyári beállítás	64
	Beállítási tartomány		0~200
A2-47	Magas határérték forrás sebességszabályozási módban		Gyári beállítás	0
	Beállítási tartomány	0	A2-48 beállítás
		1	A11
		2	A12
		3	A13
		4	Impulzus beállítás
		5	Kommunikációs beállítások
		6	MIN (A11, A12)
		7	MAX (A11, A12)
A2-48	Digitális nyomaték beállítás fordulatszám szabályozási módban		Gyári beállítás	150,0%
	Beállítási tartomány		0,0%~200,0%
A2-51	Gerjesztéssel arányos nyereség		Gyári beállítás	2000
	Beállítási tartomány		0~20000
A2-52	Integrált gerjesztés		Gyári beállítás	1300
	Beállítási tartomány		0~20000
A2-53	Nyomatékszabályozás arányos nyereség		Gyári beállítás	2000
	Beállítási tartomány		0~20000
A2-54	Nyomatékszabályozás integrálás erősítés		Gyári beállítás	1300
	Beállítási tartomány		0~20000
A2-55	A sebességhurok integráló tagjának tulajdonságai		Gyári beállítás	0
	Beállítási tartomány		Az egyjegyü: integrálás elválasztás0: nem megengedett1: megengedett
A2-61	Motorvezérlési mód 2		Gyári beállítás	0
	Beállítási tartomány	0	Nincs vektorsebesség-érzékelő (SVC) vezérlés
		1	Sebességérzékelő vektorvezérlés (FVC)
		2	U/f vezérlés
A2-62	2-es motor gyorsítási/lassulási ideje		Gyári beállítás	0
	Beállítási tartomány	0	0: ugyanaz, mint az 1-es motornál
		1	1: 1-es motor gyorsítási/lassulási ideje
		2	2: 2-es motor gyorsítási/lassulási ideje
		3	3: 3-es motor gyorsítási/lassulási ideje
		4	4: 4-es motor gyorsítási/lassulási ideje
A2-63	A 2-es motor nyomatékának növelése		Gyári beállítás Modelltől függ
	Beállítási tartomány		0,0%: automatikus nyomatéknövelés 0.1%~30.0%
A2-65	A 2-es motor rezgéscsillapításának crösítése		Gyári beállítás Modelltől függ
	Beállítási tartomány		0~100

A5 csoport – Vczérlés optimalizálási paraméterek

A5-00	DPWM frekvencia magas küszöb kapcsoló	Gyári beállítás 12Hz
	Beállítási tartomány	0.00Hz~15Hz

Csak U/f vezérlésre vonatkozik. A kapcsolási veszteség 7 fokozatú folyamatos moduláció esetén nagy, de alacsony áramhullámzást okoz.

Ezzel szemben az 5 lépéses szakaszos hibakeresési mód alacsony kapcsolási veszteséggel és nagy áramhullámmal rendelkezik, viszont a motor instabillá válhat magas frekvenciákon. Módosítás szükséges.

Az inverter instabil működéséhez lásd a P3-11 funkciókódot, a kapcsolási veszteséghez és az inverter hőmérséklet-emelkedéséhez lásd a P0-15 funkciókódot.

A5-01	PWM moduláció		Gyári beállítás	0
	Beállításitartomány	0	aszinkron moduláció
		1	szinkron moduláció

Csak U/f vezérlésre vonatkozik. A szinkron moduláció a vivőfrekvencia átalakítását jelenti, amikor a kimeneti frekvencia lineárisan változik, hogy változatlan arányt (vivőtényezőt) biztosítson, jellemzően magasabb kimeneti frekvenciák használatakor, a kimeneti feszültség minősége javára.

Alacsonyabb kimeneti frekvencián (100 Hz vagy kevesebb) általában nincs szükség szinkron modulációra, mivel a vivőfrekvencia és a kimeneti frekvencia aránya viszonylag magas, ami az aszinkron moduláció egyik nyilvánvalóbb előnye.

A szinkron moduláció csak akkor működik, ha a működési frekvencia meghaladja a 85 Hz-et, és az aszinkron modulációs mód e frekvencia alá van beállítva.

A5-02	Holtzóna kompenzációs mód kiválasztása		Gyári beállítás	1
	Beállítási tartomány	0	nincs kompenzáció
		1	1-es kompenzációs mód
		2	2-es kompenzációs mód

Alapvetően nincs szükség ennek a paraméternek a módosítására. Csak akkor, ha a kimeneti feszültség hullámformájának minősége különleges követelményeket támaszt, vagy egyéb rendellenes motoroszecillációk lépnek fel, próbáljon meg váltani, és válasszon a különböző kompenzációs modellek közül. A 2-es mód a nagy teljesítménykompenzációhoz ajánlott.

A5-03	Véletlenszerű PWM mélység		Gyári beállítás	0
	Beállítási tartomány	0	nem megengedett
		1~10	a vivőfrekvencia véletlenszerű mélysége

A PWM véletlenszerűre állítása csökkentheti a monoton, durva motorzajt, és csökkentheti a külső elektromágneses interferenciát. Hla a véletlenszerű PWM mélység értéke 0, a Random PWM inaktiv. A véletlenszerű PWM különböző mélységű beállítása eltérő eredményeket ad.

A5-04	Gyors áramkorlát		Gyári beállítás	1
	Beállítási tartomány	0	inaktív
		1	Aktív

A Gyors áramkorlát funkció engedélyezése csökkentheti a meghajtó túláramának maximális előfordulási hibáját. Az inverter zavartalan működést biztosít. Ha az inverter hosszú ideig gyors áramkorlátozás mellett üzemel, túlmelegedhet és egyéb károk keletkezhetnek, ezért nem megengedett.

Az inverter gyors áramkorláton fog működni mindaddig, amíg az Err40 határérték hiba riasztás meg nem történik, jelezve, hogy az inverter túlterhelt és leáll.

A5-05	Folyamatos kompenzációs észlelés	Gyári beállítás	5
	Beállítási tartomány	0~100

Az áramérzékelés kompenzációjának túl magas beállítása a hajtásvezérlésben ronthatja a teljesítményt. Alapvetően nincs szükség módosításra.

A5-06	Feszültségesési küszöb	Gyári beállítás	100%
	Bcállítási tartomány	60,0% ~ 140.0%

Az Err09 feszültségcsökkenési hiba feszültség értékének beállításához az inverter 100,0%-ának különböző feszültségszintjei különböző feszültségpontoknak felelnek meg, nevezetesen: 220 V egyfázisú vagy háromfázisú 220 V: 200 V háromfázisú 380 V: 350 V.

Az SVC optimalizálása

Gyári beállítás

1

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A5-07	Bcállításitartomány	0	nincs optimalizació
		1	optimalizációs mód nr 1
		2	optimalizációs mód nr 2

Optimalizációs mód nr 1 Magas követelmények a nyomatékszabályozás linearitásával szemben.

Optimalizációs mód nr 2 Használjon magasabb sebesség-stabilitási követelményeket.

A5-08	Holtidő beállítása	Gyári beállítás	150%
	Beállitási tartomány	100%~200%

A6 csoport. AI görbe beállítása

A6-00	Az AI görbe minimális értéke a 4-es bemeneten	Gyári beállítás 0.00V
	Beállítási tartomány	-10.00V~A6-02
A6-01	Az AI-görbe minimális értékének beállítása a 4. bemeneten	Gyári beállítás 0,0%
	Beállítási tartomány	100.0%~100.0%
A6-02	Az AI-görbe 1. artikulációja a 4. bemeneten	Gyári beállítás 3.00V
	Beállítási tartomány	A6-00~A6-04
A6-03	Az AI -görbe 1. artikulációja beállítása a 4. bemeneten	Gyári beállítás 30.0%
	Beállítási tartomány	100.0%~100.0%
A6-04	Az AI-görbe 2. artikulációja a 4. bemeneten	Gyári beállítás 6.00V
	Beállítási tartomány A6-02~A6-06
A6-05	Az AI -görbe 2. artikulációja beállítása a 4. bemeneten	Gyári beállítás 60.0%
	Beállítási tartomány	100.0%~100.0%
A6-06	Az AI görbe maximális értéke a 4-es bemeneten	Gyári beállítás 10.00V
	Beállítási tartomány	A6-06~10.00V
A6-07	Az AI-görbe maximális értékének beállítása a 4. bemeneten	Gyári beállítás 100.0%
	Beállítási tartomány	100.0%~100.0%
A6-08	Az AI görbe minimális értéke az 5-ös bemeneten	Gyári beállítás 0.00V
	Beállítási tartomány	-10.00V~A6-10
A6-09	Az AI-görbe minimális értékének beállítása a 5. bemeneten	Gyári beállítás
	Beállítási tartomány	100.0%~100.0%
A6-10	Az AI-görbe 1. artikulációja a 5. bemeneten	Gyári beállítás
	Beállítási tartomány	A6-08~A6-12
A6-11	Az AI -görbe 1. artikulációja beállítása a 5. bemeneten	Gyári beállítás
	Beállítási tartomány	100.0%~100.0%
A6-12	Az AI-görbe 2. artikulációja a 5. bemeneten	Gyári beállítás	6.00V
	Beállítási tartomány	A6-10~A6-14
A6-13	Az AI -görbe 2. artikulációja beállítása a 5. bemeneten	Gyári beállítás	60.0%
	Beállítási tartomány	100.0%~100.0%
A6-14	Az AI görbe maximális értéke az 5. bemeneten	Gyári beállítás	10.00V
	Beállítási tartomány	A6-14~10.00V
A6-15	Az AI-görbe maximális értékének beállítása a 5. bemeneten	Gyári beállítás	100.0%
	Beállítási tartomány	100.0%~100.0%

A 4-es és 5-ös görbe hasonló az 1-es görbéhez, de az 1-től 3-ig tartó görbe egyenes, míg a 4-es és 5-ös görbe 4 pontos görbék, amelyek rugalmasabb megfelelést biztosítanak. A 6-32. ábra a 4. és 5. görbe kapcsolási rajzát mutatja.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

6-32. ábra A 4. és 5. görbe bekötési rajza

A 4-es és 5-ös görbe meghatározásakor figyelembe kell venni, hogy a görbe minimális bemeneti feszültségének, az 1-es inflexiónak, a 2-es inflexiónak és a maximális inflexiónak egymás után kell növekednie.

Az Al-görbe P33 kiválasztása annak meghatározására szolgál, hogyan válasszon ki 5 görbét az A11 \~ A13 analóg bemenethez.

A6-24	AI1 ugrása	Gyári beállítás 0,0%
	Beállítási tartomány	100.0%~100.0%
A6-25	Ugrástartomány az AI1-hez	Gyári beállítás
	Beállítási tartomány	0.0%~100.0%
A6-26	AI2 ugrása	Gyári beállítás
	Beállítási tartomány	100.0%~100.0%
A6-27	Ugrástartomány az AI2-höz	Gyári beállítás
	Beállítási tartomány	0.0%~100.0%
A6-28	AI3 ugrása	Gyári beállítás 0,0%
	Beállítási tartomány	100.0%~100.0%
A6-29	Ugrástartomány az AI3-hoz	Gyári beállítás	5%~200,0%
	Beállítási tartomány	0.0%~100.0%

VFD AI1 \~ AI3 analog bemenet, alapjel-felülírás funkcióval rendelkezik.

A kihagyás funkció azt jelenti, hogy amikor az analóg alapjel fel-le ugrik, az intervallum változásával az alapjelnek megfelelő analóg érték állandó marad az ugráskor.

Példa: Ha az AII analóg bemeneti feszültsége 5,00 V-on ingadozik, a lengési tartomány 4,90 V \~ 5,10 V. Az AII minimális bemeneti értéke 0,00 V, ami 0,0%-nak felel meg, a maximális bemeneti érték pedig 10,00 V, ami 100%-nak felel meg, majd az AII feszültség 49,0% \~ 51,0% tartományban érzékelhető

Állítsa az A11 A6-24 ugráspontját 50,0%-ra, állítsa az A11 A6-25 ugrási amplitúdóját 1,0%-ra, majd állítsa be a mcgfelelő bemenet ugrási funkcióját a fenti A11 bemeneten, ami az A11 50,0%-os beállítását adja. Konvertálja az A11-et stabil bemenetté, hogy kiküszöbölje a fluktuációt.

A7 csoport. Felhasználó által programozható funkciók

Lásd a „Felhasználói programozható vezérlőkártya” kiegészítő utasítást.

AC csoport. Analóg bemenetek/kimenetek kalibrákása

AC-00	A mért feszültség AI1 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-01	Kijelzett feszültség AI1 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-02	A mért feszültség AI1 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-03	Kijelzett feszültség AI1 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-04	A mért feszültség AI2 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-05	Kijelzett feszültség AI2 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-06	A mért feszültség AI2 No. 2	Gyári beállítás	kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-07	Kijelzett feszültség AI2 No. 2	Gyári beállítás
	Beállítási tartomány	-9.999V ~ 10.000V
AC-08	A mért feszültség AI3 No. 1	Gyári beállítás
	Beállítási tartomány	-9.999V ~ 10.000V
AC-09	Kijelzett feszültség AI3 No. 1	Gyári beállítás
	Beállítási tartomány	-9.999V ~ 10.000V
AC-10	A mért feszültség AI3 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	-9.999V ~ 10.000V
AC-11	Kijelzett feszültség AI3 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	-9.999V ~ 10.000V

Ez a funkciókód az Al analóg bemenet korrigálására szolgál, hogy kiküszöbölje az Al bemenet eltolás és crősítés hatását. A csoport funkció paraméterei kalibrálásra kerültek, és a kalibrálás után visszaálltak a gyári értékekre. Általában nem kell javítani.

A feszültség méréséhez például multimétert használhat a tényleges feszültség mérésére. Megjelenik a mintavételezett feszültség értéke. Lásd az U0 csoport Al-ját a feszültségkorrekció előtt (U0-21, U0-22, U0 - 23).

Az egyes AI bemeneti portokon a két bemeneti feszültség értékének korrigálásakor használjon multimétert a csoport értékének mérésére és a csoport U0 értékének leolvasására. A funkciókód pontos bevitele után az inverter automatikusan korrigálja a nullaponteltolást és az AI-erősítést.

AC-12	Célfeszültség AO1 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-13	A mért feszültség AO1 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-14	Célfeszültség AO1 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-15	A mért feszültség AO1 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-16	Célfeszültség AO2 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-17	A mért feszültség AO2 No. 1	Gyári beállítás kalibráció
	Beállítási tartomány	0.500V ~ 4.000V
AC-18	Célfeszültség AO2 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V
AC-19	A mért feszültség AO2 No. 2	Gyári beállítás kalibráció
	Beállítási tartomány	6.000V~9.999V

Ez a funkciókód az AO analóg bemenet korrigálására szolgál, hogy kiküszöbölje az AO bemenet eltolás és erősítés hatását. A csoport funkció paraméterei kalibrálásra kerültek, és a kalibrálás után visszaálltak a gyári értékekre. Alapvetően nem kell javítani.

A célfeszültség az inverter kimeneti feszültségének elméleti értékére vonatkozik.

A mért feszültség a multiméterrel és egyéb müszerekkel mért kimeneti feszültség tényleges értékére vonatkozik.

U0 csoport. Az inverter működésének felügyelete

Az U0 paramétercsoport az inverter üzemállapotára vonatkozó információk figyelésére szolgál. A felhasználó megtekintheti a képernyőt a helyszíni hibakeresés megkönnyítése érdekében, vagy figyelemmel kísérheti a beállított paraméterértéket a PC monitorán. Ebben az esetben az U0-00 \~ U0-31 leáll, és a P7-03 és P7-04 felügyeleti paraméterek meghatározásra kerülnek.

Kérjük, tekintse meg az adott paraméter funkciókódját, a paraméter nevét és minimális mértékegységét a 6-1. táblázatban.

6-1. táblázat: U0 csoport paraméterei

Funkciókód	Paraméter neve	Mértékegység
U0-00	Üzemi frekvencia (Hz)	01Hz
U0-01	Frekvencia beállítása (Hz)	01Hz
U0-02	Buszfeszültség (V)	1.00V
U0-03	Kimeneti feszültség (V)	1V
U0-04	Kimeneti áram (A)	0,01A
U0-05	Kimeneti teljesítmény (kW)	0.1kW
U0-06	Kimeneti nyomaték (%)	1% ~ 200,0%
U0-07	DI bemeneti állapot	1
U0-08	DO kimeneti állapot	1
U0-09	AI1 feszültség (V)	01.00V
U0-10	AI2 feszültség (V)	01.00V
U0-11	AI3 feszültség (V)	01.00V
U0-12	Mért értékrk	1
U0-13	Hossz érték	1
U0-14	Terhelési sebesség mutató	1
U0-15	PID beállítás	1
U0-16	SPID visszacsatolás	1
U0-17	PLC lépés	1
U0-18	Bementi impulzus frekveniája (Hz)	01.00kHz
U0-19	Visszacsatolási sebesség (0,1 Hz)	1Hz
U0-20	Fennmaradó üzemidő	0.1Min
U0-21	AI1 feszültség kalibrálás előtt	001.00V
U0-22	AI2 feszültség kalibrálás előtt	001.00V
U0-23	AI3 feszültség kalibrálás előtt	001.00V
U0-24	Lineáris sebesség	1m/Min
U0-25	Az aktuális aktiválási idő	1Min
U0-26	Aktuális üzcmidő	0.1Min
U0-27	Bemeneti impulzusfrekvencia	1Hz
U0-28	Kommunikációs beállítások	01% ~ 200,0%
U0-29	Kódoló visszacsatolási sebessége	01Hz
U0-30	Fő frekvencia kijelzése X	01Hz

Funkciókód	Paraméter neve Mértékegység
U0-31	Segédfrekvencia kijelzése Y	01Hz

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

U0-32	Bármely memóriacím értékének megjelenítése	1
U0-34	Motor hőmérséklet	1 °C
U0-35	Célnyomaték (%)	1% ~ 200,0%
U0-36	A forgás helye	1
U0-37	Teljesítménytényező szöge	0,1
U0-39	Elválasztott U/f célfeszültség	1V
U0-40	Elválasztott U/f kimeneti feszültség	1V
U0-41	A DI bemenet állapotának kijelzése	1
U0-42	A DO bemenet állapotának kijelzése	1
U0-43	A DI 1. üzemállapotának kijelzése (01. funkció - 40. funkció)	1
U0-44	A DI 2. üzemállapotának kijelzése (41. funkció - 80. funkció)	1
U0-45	Beállítási frekvencia (%)	0
U0-59	Működési frekvencia (%)	01% ~ 200,0%
U0-60	A frekvenciaváltó állapota	01% ~ 200,0%
U0-61	Segédfrekvencia kijelzése Y	1
U0-62	Bármely memóriacím értékének megjelenítése	1

7. fejezet EMC (elektromágneses kompatibilitás)

7.1 Meghatározás

Az elektromágneses összeférhetőség azt jelenti, hogy az elektromos berendezés elektromágneses interferencia környezetben működik, de az elektromágneses környezetet nem zavarja, funkcióját stabilan látja el.

7.2 Az EMC-szabványoknak való megfelelés

A GB / T12668.3 nemzeti szabvány követelményei szerint a frekvenciaváltónak két szempontból kell megfelelnie a követelményeknek: elektromágneses interferencia és elektromágneses zavartűrés.

Jelenlegi termékeink megfelelnek a legújabb nemzetközi szabványoknak: IEC / EN61800-3: 2004 (Változtatható sebességű elektromos hajtásrendszerek, 3. rész: EMC követelmények és specifikus vizsgálati módszerek), amely megfelel a GB / T12668.3 nemzeti szabványnak.

Az IEC / EN61800-3 szabvány a frekvenciaváltót főleg két szempontból ellenőrzi: az elektromágneses interferencia kibocsátása és az elektromágneses interferencia elleni védelem szempontjából. Az elektromágneses zavart a frekvenciaváltó által kibocsátott sugárzott, vezetett és harmonikus zavarokra vizsgálják (a polgári felhasználású frekvenciaváltóra vonatkozó követelmények). Az EMI-tűrőképességet a vezetés, a sugárzás, a túlfeszültség, a gyorsan változó impulzuscoportok, az elektrosztatikus kisülés és az alacsony áramerősségű kapcsok ellenállása szempontjából tesztelik (a speciális tesztek a következők: 1. bemeneti feszültségesések, megszakítások és változások zavartűrési teszt; 2. kommutációs bevágás zavartűrési teszt 3. harmonikus bemenet zavartűrési teszt 4. bemeneti frekvencia változás vizsgálat 5. bemeneti feszültség kiegyensúlyozatlansági vizsgálat 6. bemeneti feszültség ingadozás vizsgálata. A tesztet az IEC / EN61800-3 szigorú követelményecinek megfelelően végezzük, és kérjük, hogy termékeinket a 7.3 pontban megadott utasítások szerint telcpítsc, jó elektromágneses kompatibilitást mutatnak az általános ipari környezetben.

7.3 EMC-revonatkozó megjegyzések

7.3.1 Harmonikus torzítás hatása: A tápegység harmonikus zavara károsítja az invertert, ezért a rossz minőségű hálózaton javasolt AC bemeneti fojtótekercset beépíteni.
7.3.2 Elektromágneses interferencia és telepítési óvintézkedések: Kétféle elektromágneses interferencia létezik. Az egyik az inverterzaj a környcző elektromágneses zajban, a másik pedig a perifčriás eszközök inverterzaja.

Telepítési óvintézkedések:

1) Az elektromos termékek, például az inverterek földelővezetékeit jól földelni kell;
2) Ne vezesse párhuzamosan az inverter bemeneti és kimeneti tápvezetékeit vagy a gyengeáramú jelvezetékeket (például vezérlőáramköröket). Ha lehetséges, fektesse öket függölegesen;

3) A frekvenciaváltó kimeneteként árnyékolt vezetéket vagy acélcsőben lévő tápvezetéket javasolt használni, biztosítani kell az árnyékolóréteg megbízható földelését. Zajjal kapcsolatos berendezéseknél javasolt dupla csavart vezérlőkábel használata, és az árnyékolás földelése megbízható.
4) Ha a motorkábel 100 m-nél hosszabb, akkor kimeneti szüröt vagy elektromos fojtót kell felszerelni.

7.3.3 Az inverter perifériás elektromágneses eszközei által keltett zavarok kezelésének módszerci: Az inverterre gyakorolt elektromágneses hatást általában az okozza, hogy több relét, kontaktort vagy elektromágneses fékeket szerelnek fel az inverter közelében. Ha az inverter zavar miatt meghibásodik, a javasolt módszerek a következők:

1) Szerelje fel a zajt generáló készüléket túlfeszültség-csillapítóval;
2) Szerelje fel a szüröt az inverter bemeneti kivezetésére a 7.3.6. szakasz követelményeinek megfelelően;
3) A vezérlőjel vezetékének és az érzékelő áramkör vezetékének árnyékoltnak és megbízható földelésének kell lennie.
7.3.4 Az inverter perifériái által keltett zaj kezelése: Kétféle jaz létezik, nevezetesen az inverter sugárzott zaja és az inverter által kibocsátott zaj. Ez a két interferencia elektromágneses vagy elektrosztatikus indukcióhoz vezet a perifériás elektromos eszközökben, majd a berendezés meghibásodásához vezet. Ezeket a különféle zavarokat szem előtt tartva a következő megoldások jöhetnek szóba:
1) A mérendő műszerek, vevők és érzékelők jele általában gyenge. Ha a frekvenciaváltó közelében vagy ugyanabban a kapcsolószekrényben vannak, akkor az inverter érzékeny az interferenciára és a hibákra. A következő megoldások alkalmazása javasolt: amennyire lehetséges, távol az interferencia forrásától; ne fektesse párhuzamosan a jel- vagy tápkábeleket, és ne kösse össze öket; Árnyékolja a jelvezetéket és a tápvezetéket a megbízható földelés biztosítása érdekében; szerelje be a ferritmagot

(lefedi a 30 \~ 1000 MHz frekvenciatartományt) a hajtás kimeneti oldalán és

fordítsa 2-3-szor ugyanabba az irányba. Súlyosabb esetekben EMC kimeneti szűrők telepíthetők;

2) Vezetett zaj keletkezik, ha a zajos eszközök teljesítménye megegyezik az inverterével. Ha az interferencia a fenti módszerrel nem küszöbölhető ki, szereljen be egy EMC-szűrót az inverter és a tápegység közé (a modellválasztást lásd a 7.3.6-ban);
3) A perifériás eszközök független földelése kiküszöbölheti az inverter földelő vezetőjének szivárgási árama által okozott interferenciát.

7.3.5 Szivárgási áram és eljárás. Az inverter használatakor a szivárgó áramnak két formája van: a szivárgási áram a föld felé és a vezetékek közötti szivárgási áram.

1) A földelvezetési áramot befolyásoló tényezők és megoldások:

A vezető és a test között disszipált kapacitás van. Minél nagyobb a szivárgási kapacitás, annál nagyobb a szivárgási áram, ezért csökkentse az inverter és a motor közötti távolságot a szivárgási kapacitás csökkentése érdekében. Minél magasabb a vivőfrekvencia,

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

annál nagyobb a szivárgási áram, ezért csökkentse a vivőfrekvenciát a szivárgási áram csökkentése érdekében. A vivőfrekvencia csökkentése azonban növeli a motor zaját. Vegye figyelembe, hogy hatékony módja a szivárgási áram probléma megoldásának

egy fojtó beszerelése. A szivárgó áram a hurokáram növekedésével nő, tchát minél nagyobb a motor teljesítménye, annál nagyobb a megfelelő szivárgási áram.

2) A vezetékek és a megoldás közötti szivárgó áramot befolyásoló tényezők:

Disszipált kapacitás van az inverter kimeneti vezetékei között. Ha az áramköri áram magasabb felharmonikusokat tartalmaz, rezonálhat és szivárgási áramot generálhat. Ha czalatt a hőrclét használják, előfordulhat, hogy nem fog megfelelőcn működni.

A megoldás a vivőfrekvencia csökkentése vagy kimeneti fojtótekercs felszerelése. Az inverter használatakor nem ajánlatos hörelét szerelni az inverter és a motor közé, hanem az inverter túláramvédelmi funkcióját kell használni.

7.3.6 Óvintézkedések az EMC bemeneti szűrőnek a tápfeszültség bemeneti csatlakozóra történő telepítéséhez:

1) Megjegyzés: Kérjük, szigorúan tartsa be a besorolást a szűrő használatakor. Mivel a szűrő I. osztályú elektromos készülék, a szűrő fémházának jól érintkeznie kell a szerelőszekrény fémrészével, és jó elektromos kapcsolatra van szükség, különben fennáll az áramütés veszélye és súlyos befolyással lehet az EMC-re is;

2) Az EMC-teszt szerint a szürő és az inverter PE terminálját ugyanarra a földre kell csatlakoztatni, különben az EMC súlyosan károsodik;

3) A szüröt lehetőség szerint az inverter tápfeszültség bemeneti kapcsa közelében kell elhelyezni.

8. fejezet Hibadiagnosztika és hibaelhárítás

8.1 Hibafigyelmeztetések és hibaelhárítás

A frekvenciaváltó 24 figyelmeztető és védelmi funkcióval rendelkezik. Hiba esetén a biztonsági funkció működésbe lép, és az inverter kikapcsolja a kimenetet. A hajtás hibareléje kapcsolatba lép, és megjeleníti a hibakódot az inverter kijelzőjén. Mielött a felhasználók segítséget kérnének, az ebben a fejezetben található utasítások szerint önelemzést végezhetnek, hogy kivizsgálják a hiba okát és megtalálják a megoldást. Ila az okokat szaggatott vonallal határolt négyzetben adják meg, kérjük, forduljon a szervizhez, és forduljon közvetlenül a frekvenciaváltó gyártójának képviselőjéhez vagy közvetlenül cégünkhoz.

A hiba neve Inverter vedelem
Megjelenített hiba	Err01
A hiba oka	1. Rövidzárlat az inverter kimeneti áramkörében2. A motor és az inverter közötti kábel túl hosszú3. Modul túlmelegedése4. Az inverter belső tekercselése laza5. A fő vezérlőpanel meghibásodása6. A meghajtó modul hibája7. Az inverziós modul hibás működése
Megoldás	1. Javítsa ki a periféria hibáját2. Szerelje be az elektromos főjtót vagy a kimeneti szűrőt3. Ellenőrizze, hogy a légcsatorna nincs-e eltömődve, és a ventilátor megfelelően működik-e, távolítsa el az esetleges szabálytalanságokat4. Helyezze be teljesen az összes csatlakozó vezetéket5. Kérjen műszaki támogatást6. Kérjen műszaki támogatást7. Kérjen műszaki támogatást

A hiba megnevezése	Túláram gyorsításkor
Megjelenített hiba Err02

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A hiba oka	1. Földelési hiba vagy rövidzárlat az inverter kimeneti áramkörében2. A szabályozási módszer vektor alapú, és nincsenek paraméterek definiálva3. A gyorsítási idő túl rövid4. Helytelen kézi nyomatéknövekedés vagy V/F görbe5. Alacsony feszültség6. Beindult a motor fordulata7. Lökésterhelés a gyorsítási folyamat során8. Ez az inverter modell alacsony teljesítményosztályú
Megoldás	1. Javítsa ki a periléria hibáját2. Ellenőrizze a motor paramétereit3. Növelje a gyorsulási időt4. Állítsa be a kézi nyomatéknövelést vagy a V / F görbét5. Állítsa be a feszültséget a normál tartományba6. Indítsa el a fordulatszámkövetést, vagy indítsa újra a motort leállítás után7. Távolítsa el a lökésterhelést8. Válasszon magasabb teljesítményosztályú meghajtót

A hiba megnevezése	Túláram gyorsításkor
Megjelenített hiba	Err03
A hiba oka	1. Az inverter kimeneti hurok testelése vagy rövidzárlat2. A szabályozási módszer vektor alapú, és nincsenek paraméterek definiálva3. A gyorsítási idő túl rövid4. Alacsony feszültség5. Lőkésterhelés a gyorsítási folyamat során6. Nincs beszerelve fékegység vagy fékellenállás
Megoldás	1. Javítsa ki a periféria hibáját2. Ellenőrizze a motor paramétereit3. Növelje a gyorsulási időt4. Állítsa be a feszültséget a normál tartományba5. Távolítsa el a lökésterhelést6. Szereljen be fékegységet vagy fékellenállást

A hiba megnevezése	Túláram állandó fordulatszámon
Megjelenített hiba Er	04
A hiba oka	1. A meghajtó kimeneti áramkörében test vagy rövidzárlat2. A szabályozási módszer vektor alapú, és nincsenek paraméterek definiálva3. Alacsony feszültség4. Lőkésterhelés a gyorsítási folyamat során5. Ez az inverter modell alacsony teljesítményosztályú
Megoldás	1. Javítsa ki a periféria hibáját2. Ellenőrizze a motor paramétercít3. Állítsa be a feszültséget a normal tartományba4. Távolítsa el a lökésterhelést5. Válasszon magasabb teljesítményosztályú meghajtót

A hiba megnevezése	Túláram gyorsításkor
Megjelenített hiba	Err05
A hiba oka	1. Alacsony bemeneti feszültség2. A külső crő hajtja a motort gyorsítás közben3. A gyorsítási idő túl rövid4. A fékegység és a fékellenállás nincs felszerelve
Megoldás	1. Állítsa be a feszültséget a normál tartományba2. Távolítsa el a külső erőt vagy szereljen be egy fékellenállást3. Növelje a gyorsulási időt4. Szereljen be fékegységet vagy fékellenállást

A hiba megnevezése

Tülfeszültség lassításkor

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Megjelenített hiba	Err06
A hiba oka	1. Magas bemeneti feszültség2. A külső crő hajtja a motort gyorsítás közben3. A lassítási idő túl rövid4. A fékegység és a fékellenállás nincs felszerelve
Megoldás	1. Állítsa be a feszültséget a normal tartományba2. Távolítsa el a külső erőt vagy szereljen be egy fékellenállást3. A lassítási idő növclésc4. Szereljen be fékegységet vagy fékellenállást

A hiba megnevezése	Túlfeszültség állandó sebességnél
Megjelenített hiba Err07
A hiba oka	1. Magas bemeneti feszültség2. A külső erő hajtja a motort gyorsítás közben
Megoldás	1. Állítsa be a feszültséget a normál tartományba2. Távolítsa el a külső erőt vagy szereljen be egy fékellenállást

A hiba megnevezése V	Vezérlőbetáp hibája
Megjelenített hiba Err08
A hiba oka	1. A bemeneti feszültség nincs a megadott tartományon belül
Megoldás	1. Állítsa be a feszültséget a megadott tartományba
A hiba megnevezése	Túl alacsony feszültség
Megjelenített hiba	Err09
A hiba oka	1. Pillanatnyi áramszünet2. Az inverter bemeneti kapcsa feszültsége a megadott tartományon kívül esik3. Nem megfelelő feszültség a gyűjtősínen4. Az egyenirányító híd és az ellenállás puffer meghibásodása5. A meghajtó modul rendellenes működése6. A vezérlőpanel meghibásodása
Megoldás	1. Állítsa vissza a hibát2. Állítsa be a feszültséget a normál tartományba3. Kérjen műszaki támogatást4. Kérjen műszaki támogatást5. Kérjen műszaki támogatást6. Kérjen műszaki támogatást

A hiba megnevezése	Inverter túlterhelése
Megjelenített hiba Err]	0
A hiba oka	1. Túl nagy terhelés vagy blokkolt rotor2. Ez az inverter modell alacsony teljesítményosztályú
Megoldás	1. Csökkentse a terhelést, ellenőrizze a motort és a gépet2. Válasszon magasabb teljesítményosztályú invertért

A hiba megnevezése	Motor túlterhelése
Megjelenített hiba	Err11
A hiba oka	1. A P9-01 motorvédelmi paraméter helytelenül van beállítva2. Túl nagy terhelés vagy blokkolt rotor3. Ez az inverter modell alacsony teljesítményosztályú
Megoldás	1. Allítsa be helyesen a paramétert2. Csökkentse a terhelést, ellenőrizze a motort és a gépet3. Válasszon magasabb teljesítményosztályú meghajtót

A hiba megnevezése	Alapértelmezett bemeneti fázis
Megjelenített hiba	Err12

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A hiba oka	1. Rendellenes háromfázisú bemeneti teljesítmény2. A meghajtó modul hibája3. Nem megfelelő villámvédelem4. A fő vezérlópanel mcghibásodása
Megoldás	1. Ellenőrizze és javítsa ki a perifériás problémákat2. Kérjen műszaki támogatást3. Kérjen műszaki támogatást4. Kérjen műszaki támogatást

A hiba megnevezése	A kimenet alapértelmezett fázisa
Megjelenített hiba Err13
A hiba oka	1. Az inverter helytelen csatlakoztatása a motorhoz2. Az inverter kiegyensúlyozatlan háromfázisú kimenete, miközben a motor jár3. A meghajtó modul hibája4. Nem megfelelő modul
Megoldás	1. Javítsa ki a periféria hibáját2. Ellenőrizze, hogy a háromfázisú tekercs megfelelő-e, és javítsa ki a hibát3. Kérjen műszaki támogatást4. Kérjen műszaki támogatást

A hiba megnevezése	Modul túlmelegedése
Megjelenített hiba	Err14
A hiba oka	1. Túl magas környezeti hömérséklet.2. Elzárt légcsatorna3. Hibás ventilátor4. Hibás modul termisztor5. Az inverter modul hibás
Megoldás	1. Csökkentse a környezeti hömérsékletet2. Tisztitsa meg a ventilátort3. Cserélje ki a ventilátort4. Cserélje ki a termisztort5. Cserélje ki az inverter modult

A hiba megnevezése	Periféria hiba
Megjelenített hiba	Err15
A hiba oka	1. Külső hibabemenet többfunkciós DI terminálon keresztül2. Külső hibabemenet a Virtuális I/O funkcion keresztül
Megoldás	1. Visszaállítani2. Visszaállítani

A hiba megnevezése	Kommunikációs hiba
Megjelenített hiba Err	16
A hiba oka	1. A gazdagép nem működik megfelelően2. Hibás kommunikációs vonal3. A P0-28 kommunikációs bővítőkártya helytelenül van beállítva4. A PD csoport kommunikációs paraméterének helytelen beállítása
Megoldás	1. Ellenőrizze a gazdaszámítógép kábelezését2. Ellenőrizze a kommunikációs vonal kábelezését3. Állítsa be megfelelően a kommunikációs bővítőkártya típusát4. Állítsa be helyesen a kommunikációs paramétereket

A hiba megnevezése	Kontaktor hiba
Megjelenített hiba	Err17
A hiba oka	1. A meghajtó modul és a tápegység rendellenes működése2. A kontaktor mcghibásodása
Megoldás	1. Cserélje ki az illesztőprogramot vagy a tápmodult2. Cserélje ki a kontaktort
A hiba megnevezése	Áramdetekció hiba
Megjelenített hiba Err18
A hiba oka	1. Hall készülék meghibásodása2. A meghajtó modul hibája
Megoldás	1. Cserélje ki a hall készüléket2. Cserélje ki az illesztőprogram modult

A hiba megnevezése	Motor hangolás hiba
Megjelenített hiba Err	9
A hiba oka	1. A motor paramétere nincs beállítva az adattábla szerint2. A paraméter meghatározási idő túllépése
Megoldás	1. Állítsa be a helyes motorparamétereket az adattábla szerint2. Ellenőrizze a kábelt az inverter és a motor között

A hiba megnevezése	Kódlemez hiba
Megjelenített hiba	Err20
A hiba oka	1. A kódoló modellje nem egyezik2. Hibás kódoló csatlakozás3. A kódoló hibás4. Hibás PG kártya
Megoldás	1. Állítsa be a kódoló modellt a tényleges helyzet alapján2. Javítsák ki a kábelezési hibát3. Cserélje ki a kódolót4. PG kártya esere

A hiba megnevezése	EEPROM olvasási és irási hiba
Megjelenített hiba Err21
A hiba oka	1. EEPROM rendszer hibás
Megoldás	1. Cserélje ki a fő vezérlópultot

A hiba megnevezése	Az inverter hardveres hibája
Megjelenített hiba	Err22
A hiba oka	1. Túlfeszültség lép fel2. Túláram lép fel
Megoldás	1. Kövesse a túlfeszültségi hibával kapcsolatos teendőket2. Kövesse a túlfeszültségi hibával kapcsolatos teendőket

A hiba megnevezése	Testzárlat
Megjelenített hiba	Err23
A hiba oka	1. Motor testzárlat
Megoldás	1. Cserélje ki a kábelt vagy a motort

A hiba megnevezése	Halmozott munkaidő elérésének hibája
Megjelenített hiba	Err26
A hiba oka	1. Halmozott munkaidő clérte a beállított értéket
Megoldás	1. A rögzített információk eltávolításához használja a paraméter inicializálá: funkciót

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A hiba megnevezése	Felhasználó által meghatározott hiba 1
Megjelenített hiba Err27
A hiba oka	1. Felhasználó által definiált hiba 1 bemenet többfunkciós DI terminálon keresztül2. Felhasználó által meghatározott hiba 1 bemenet a Virtuális I/O funkción keresztül
Megoldás	1. Visszaállítani2. Visszaállítani

A hiba megnevezése	Felhasználó által meghatározott hiba 2
Megjelenített hiba	Err28
A hiba oka	1. Felhasználó által definiált hiba 2 bemenet többfunkciós DI terminálon keresztül2. Felhasználó által meghatározott hiba 2 bemenet a Virtuális I/O funkció n keresztül
Megoldás	1. Visszaállítani2. Visszaállítani

A hiba megnevezése	Halmozott bekapcsolási idő elérésének hibája
Megjelenített hiba Er	29
A hiba oka	1. Halmozott bekapcsolási idő elérte a beállított értéket
Megoldás	1. A rögzített információk eltávolításához használja a paraméter inicializálási funkciót

A hiba megnevezése	Üresjáratí hiba
Megjelenített hiba Err30
A hiba oka	1. A frekvenciaváltó üzemi árama <P9-64
Megoldás	1. Ellenőrizze, hogy a terhelés nincs-e szétválasztva, és a P9-64, P9-65 paraméterck beállításai megfelelnck-e a tényleges üzemi feltételeknek.

A hiba megnevezése	PID visszacsatolási hiba működés közben
Megjelenített hiba Err31
A hiba oka	1. A PID visszacsatolás kisebb, mint a PA-26 beállított értéke
Megoldás	1. Ellenőrizze a PID visszacsatoló jelet, vagy állítsa a PA-26-ot a megfelelő értékre.

A hiba megnevezése	Ciklusonkénti túláram hiba
Megjelenített hiba	Err40
A hiba oka	1. Túl nagy terhelés vagy blokkolt rotor2. Ez az inverter modell alacsony teljesítményosztályú
Megoldás	1. Csökkentse a terhclést, ellenőrizze a motort és a gépet2. Válasszon magasabb teljesítményosztályú invertert

A hiba megnevezése	Motorkapcsoló hiba az inverter működése közben
Megjelenített hiba	Err41
A hiba oka	1. Módosítsa az aktuális motorválasztást a terminálon keresztül, miközben az inverter működik
Megoldás	1. Indítsa el a motort, miután az inverter leállt

A hiba megnevezése	Túl nagy sebességeltérés hiba
Megjelenített hiba	Err42

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

A hiba oka	1. Hibás kódolóparaméter-beállítás2. A paraméterek nem azonosítottak3. A sebességeltérés túl nagy, a P9-69, P9-60 paraméterbeállításokirracionálisak
Megoldás	1. Állítsa be helyesen a kódoló paramétereit2. Végezce el a paraméterazonosítást3. Állítsa be ésszerűen az észlelési paramétereket a tényleges helyzet alapján

A hiba mcgnevezése	Motor túlfordulatszám hiba
Megjelenített hiba	Err43
A hiba oka	1. Hibás kódolóparaméter-beállítás2. A paraméterek nem azonosítottak3. A P9-69, P9-60 paraméterek beállításai irracionálisak
Megoldás	1. Állítsa be helyesen a kódoló paramétereit2. Végezze el a paraméterazonosítást3. Állítsa be ésszerűen az észlelési paramétereket a tényleges helyzet alapján

A hibamcgnevezése	Motor túlmelegedési hiba
Megjelenített hiba	Err45
A hiba oka	1. A hömérsékletérzékelő vezetéke meglazult2. A motor hömérséklete túl magas
Megoldás	1 1 Határozza meg a hömérséklet-érzékelőt és javítsa ki a hibát2. Csökkentse a vivőfrekvenciát, vagy használjon más höelvezetési intézkedéseket a motor höelvezetésének javítására

A hiba megnevezése	Helytelen kiindulási helyzet
Megjelenített hiba	Err51
A hiba oka	1. A motor paraméterei jelentősen eltérnek a tényleges értéktől
Megoldás	1. Győződjön meg arról, hogy a motor paraméterei helycsek, különösen, ha a névleges áram beállítása kicsi.

8.2 Népszerű hibák és megoldásuk

A következő hibák fordulhatnak elő az inverter használata közben. Ezek elemzéséhez használja a következő egyszerű módszereket:

8-1. táblázat. Gyakori hibák és cselekvési módszerek

S or s z.	Hiba leírása	Lehetséges ok	Megoldás
1	Bekapcsoláskor nincs kijelzés	Nincs feszültség vagy túl alacsony a hálózati feszültség; a tápkapcsoló meghibásodása az inverter meghajtó kártyájan; sérült egyenirányító híd; az inverter pufferellenállása hibás; a kezelőpanel és a billentyüzet meghibásodása; leválasztott vezetékek a vezérlőpanel, a meghajtó kártya és a billentyüzet között;	Ellenőrizze a bemeneti teljesítményt; ellenőrizze a gyűjtősín feszültségét; húzza ki és helyezze vissza a lapos kábelt; segítségért forduljon a gyártóhoz
2	HC (túlmelegedés) kijelző bekapcsoláskor	Rossz érintkezés a vezetőtábla és a vezérlőpanel között; A vezérlőpanel kapcsolódó eszközei mcgsérültek; a motor vagy a motorkábel testzárlata; Hall hiba; a hálózati feszültség túl alacsony.	Húzza ki, majd helyezze vissza a lapos kábelt; segítségért forduljon a gyártóhoz
3	Err23 kijelzés bekapcsoláskor	A ventilátor sérült vagy leblokkolt; rövidzárlat a periféria vezérlőkapcsa vezetékeiben.	Mérje meg a szigetelést a motor és a kimeneti vezeték között tramegerrel; segítségért forduljon a gyártóhoz
4	Normál kijelző bekapcsoláskor, „HC” kijelző működés és leállítás után	A vivőfrekvencia beállítása túl magas; a ventilátor eltört vagy a légcsatorna eltömödött; sérült az inverter belső alkatrészei sérültek (hőelem vagy egyéb).	Cserélje ki a ventilátort; távolítsa el a külső rövidzárlatot
5	Gyakori riasztás Err14 (túlmelegedés)	A vivőfrekvencia beállítása túl magas; a ventilátor eltört vagy a légcsatorna eltömödött; sérült az inverter belső alkatrészei sérültek (hőelem vagy egyéb).	Csökkentse a vivőfrekvenciát (P0-15); cserélje ki a ventilátort, tisztítsa meg a légcsatornát; segítségért forduljon a gyártóhoz

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

6	A motor nem forog az inverter indításakor.	Motor és motorkábelek; az inverter paraméterceinek hibás beállitása (motorparaméterek); rossz érintkezés a vezetőtábla és a vezérlőpanel között; illesztőprogram hibás működése	Ellenőrizze a huzalozást az inverter és a motor között; cserélje ki a motort vagy szüntesse meg a mechanikai hibát; ellenőrizze és állítsa vissza a motor paraméterceit.
7	A DI terminál nem aktiv	Helytelen paraméterbeállitások; külső jel hiba; Laza OP jumper és + 24V; vezérlőpanel hibás működése.	Ellenőrizze és állítsa vissza a P4 csoport paramétereit; csatlakoztassa újra a külső jelvezetéket; ellenőrizze az OP és a + 24V jumpereket; segítségért forduljon a gyártóhoz.
8	A zárt hurkú vektorvezérléssel nem támogatja a motor sebességét	Kódoló hiba; rossz huzalozás vagy a jeladó rossz érintkezése; PG kártya hiba; vezérlőpanel hibás működése.	Cserélje ki a kódlemezt és ellenőrizze a vezetékeket; cserélje ki a PG kártyát; kérjen műszaki támogatást.
9	Gyakori túlfeszültség és túláram riasztások	A motor paraméterceinek helytelen beállitása; rossz gyorsítási/lassulási idő; terhelés ingadozása.	Állítsa vissza a motor paramétereit vagy hangolja be a motort; állítsa be a gyorsítási és lassítási időt; segítségért forduljon a gyártóhoz.

Sorsz	Hiba leírása	Lehetséges ok	Megoldás
10	Err17 kijelzés bekapcsolás után (vagy működés közben)	A lágyindító kontaktor nincs zárva;	Ellenőrizze, hogy a kontaktor kábele nem lazult-e meg; ellenőrizze a kontaktor hibáját; ellenőrizze, hogy nincs-e hiba a kontaktor 24 V-os tápellátásában; kérjen segítséget a gyártótól;
11	Kijelző „____” Bekapcsolás után	A vezérlőpanel kapcsolódó eszközei megsérültek;	Cserélje ki a vezérlőpanelt;

A. melléklet: VFD-PC1 többfunkciós kártya

(3,7 kW vagy nagyobb teljesítményű gépekre vonatkozik)

I. Bevezetés

A VFD-PC1 kártya egy cégünk által kibocsátott többfunkciós bővítőkártya, amely alkalmas ehhez a frekvenciaváltó sorozathoz. A következő forrásokat tartalmazza:

Poz.	Paraméterek:	Magyarázat
Bemeneti terminál	5 tűs digitális jelbemenet
	1 tűs analóg feszültségjel bemenet	Támogatja a -10V ~ 10V feszültség bemeneti jelet.
Kimeneti terminál	1 tűs jelrelé kimenet
	1 tűs digitális jelbemenet
	1 tűs digitális jelbemenet
Kommunikáció	RS-485 kommunikációs interfész	Támogatja a Modbus-RTU kommunikációs protokollt (részletek az 1. függelékben: VFD – Modbus kommunikációs protokoll)
	CAN kommunikációs interfész	Támogatja a CANlink kommunikációs protokollt

II A vezérlőkapcsok mechanikai beépítése és működési leírása

1. Beépítési mód, a vezérlőkapcsok működési leírása és a jumperek leírása - lásd az 1. függelék 1. ábráját, 1. táblázatát és 2. táblázatát

1) A frekvenciaváltó teljes kikapcsolása után telepítse;

2) Igazítsa a bővítőkártya interfészét és a többfunkciós kártya helyére szolgáló nyílást a meghajtó vezérlőpaneléhez;

3) Rögzítse a csavarral.

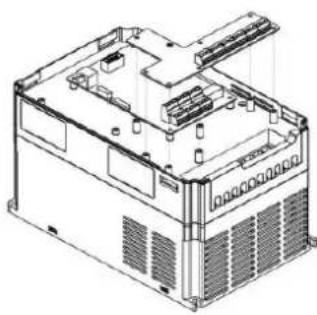

A. melléklet: 1. ábra A többfunkciós kártya beszerelése

Kategória	Bilincs szimbólum	Terminál neve	Funkcionális leírás
Betáp	+24V-COM	Külső + 24V tápegység csatlakoztatása	Külső +24 V tápellátást biztosít, a digitális bemeneti és kimeneti csatlakozó tápellátására, valamint a külső érzékelő táplálására szolgál; maximális áramerösség: 200mA.
	OP1	Bemeneti terminál (digitális) tápegység	Az OP1 és a "+ 24V" gyárilag a J8 jumperrel vannak összekötve. OP1 külső tápegység használata esetén csatlakoztassa a külső tápegységhez és távolítsa el a J8 jumpert.
Analog bemenet	AI3-PGND	3. analóg bemeneti kapocs	1. 1. Elfogadja az optoizolátor bemenetet, a feszültségkülönbség bemenetet és a hőmérsékletérzékelő ellenállás bemenetét2. 2. Bemeneti feszültség tartomány: DC -10V ~ 10V3. 3. Hőmérséklet érzékelő PT100, PT10004. 4. Ihasználja az S1 forgatógombot a beviteli mód kiválasztásához, ne használjon egyszerre különböző funkciókat.
A digitális bemeneti sorkapcsok funkciói	DI6-OP1	Digitális bemenet 6	1. Optoizolátor: kompatibilis a bipolaris bemenettel2. Bemeneti impedancia: 2,4 kΩ3. Feszültségtartomány bemeneti szinten: 9 ~ 30V
	DI7-OP1	Digitális bemenet 7
	DI8-OP1	Digitális bemenet 8
	DI9-OP1	Digitális bemenet 9
	DI10-OP1	Digitális bemenet 10
Analog kimenet	AO2-GND	2. analóg kimenet	1. Kimeneti feszültség specifikáció: 0 V ~ 10 V.2. Kimeneti áram specifikáció: 0mV ~ 20mV
Digitális kimenet	DO2-CME	2. digitális kimenet	Optoizolátor, bipolaris nyitott kollektoros kimeneti feszültségtartomány: 0 V ~ 24 V, kimeneti áram tartomány: 0 mA ~ 50 mA.Megjegyzés: A CME1 digitális kimenet és a COM digitális bemenet belsőleg le van választva, a J7 csatlakozás az alapértelmezett.Ha a DO2-t külső forrásról kell táplálni, a J7 jumpert el kell távolítani.
Relé kimenet (RELAY2)	PA- PB	A kapocs normal esetben zárva	A meghajtó érintkezési kapacitása: AC250V, 3A, COSφ = , 4. DC 30 V, 1 A.
	PA- PC	A kapocs normal esetben nyitva
RS-485 kommunikáció	485+/485-	Kommunikációs interfész terminál	Modbus-RTU protokoll kommunikáció bemeneti és kimeneti jeleinek kivezetései, leválasztott bemenet.
CAN kommunikáció	CANH/CANL	Kommunikációs interfész terminál	CANlink kommunikációs bemeneti terminál, leválasztott bemenet

A. melléklet: 2. táblázat Jumperek leírása

sz. jumper Magyarázat
J3	AO2 kimenet kiválasztása - feszültség, áram
J4	Válassza ki a megfelelő ellenállást a CAN terminálhoz
J1	Válassza ki a megfelelő ellenállást a RS485 terminálhoz
J7	Válassza ki a CME1 kapcsolatot
J8	Válassza ki a OP1 kapcsolatot
S1	AI3, PT100, PT1000 funkcióválasztás

B. melléklet: IO bővítőkártya (VFD-IO1) utasításai (kártya további be- és kimenetekhez)

(Minden sorozatú gépre vonatkozik)

I. Bevezetés

A VFD-IO1 IO bővítókártya 3 tűs DI bemenetet biztosít.

II A vezérlőkapcsok mechanikai beépítése és működési leírása

1. A kábelezési sorkapcsok beépítési módja és működési leirása – lásd az 1. ábrát és a 2. függelék 1. táblázatát.
   1) A frekvenciaváltó teljes kikapcsolása után szerelje össze és szét;
   2) Illessze a bővítőkártya interfészét és a bővítőkártya I/O helyét az inverter vezérlőpaneljéhez;
   3) Rögzítse a kommunikációs kártyát a csavarral az 1. ábrán látható módon.

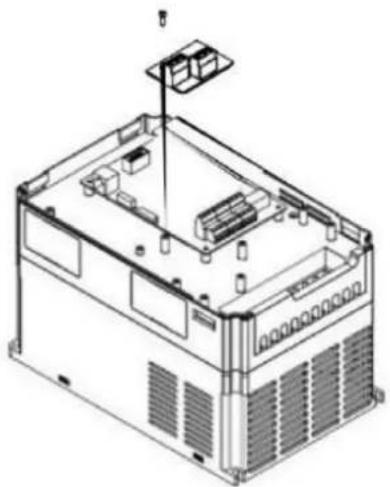

B. melléklet: 1. ábra A VFD-I01 bővítőkártya telepítése

A huzalkapcsok működési leírása

B. melléklet: 1. táblázat A kábelkapesok működési leírása

Kategória	Bilincs szimbólu m	Terminál neve	Funkcionális leírás
Bctáp	+ 24V- COM	Külső + 24V tápegység csatlakoztatása	Külső +24 V tápellátást biztosít, a digitális bcmcneti és kimeneti csatlakozó tápellátására, valamint a külső érzékelő táplálására szolgál; maximális áramerősség: 200mA.
	OP2	A (digitális) tápegység bemeneti terminálja	Az OP2 tápegység gyárilag nincs bekötve, igény szerint csatlakoztassa külső tápegységre.
A digitális bemeneti sorkapcsok funkciói	DI6-OP2	Digitális bemenet 6	1. Optoizolátor: kompatibilis a bipolaris bemenettel2. Bemeneti impedancia: DI6,DI7: 3,3 kΩ, DI8: 2,4 kΩ3. Feszültségtartomány bemeneti szinten: 9 ~ 30V4. A DI6, DI7 közös bemeneti kapcsok, bemeneti frekvencia <100 Hz; A DI8 egy gyors impulzus bemenet, max. bemeneti frekvencia <100kHz.
	DI7-OP2	Digitális bcmcnet 7
	DI8-OP2	Digitális bemenet 8

C. melléklet: Útmutató a kódoló bővítőkártyájához

(A sorozat összes gépére vonatkozik)

I. Bevezetés

A VFD egy bővítőkártyával van felszerelve az általános célú kódolókhoz (PG kártya). Opcionális tartozékként az inverterhez szükséges a zárt hurkú vektorvezérléshez. Válassza ki a megfelelő PG kártyát a kódoló kimenctének megfelelően. A konkrét modellek a következők:

Választható kiegészítők	Magyarázat	A többi
VFD-PG1	PG kártya differenciál bemenet frekvenciaosztásos kimenet nélkül	Sorkapocs huzalozás
VFD-PG2	A forgótranszformátor PG kártyája	DB9 busz aljzat
VFD-PG3	PG kártya OC bemenet, 1:1 frekvenciaosztásos kimenet	Sorkapocs huzalozás

II A vezérlőkapcsok mechanikai beépítési és működési leírása

1. A beépítés módja, megjelenése, specifikációja és jeldefiniciója a bekötési terminálon – lásd az 1. ábrát és a C függelék 1. táblázatát:

1) Telepítse és távolítsa el a PG kártyát, miután a frekvenciaváltót teljesen kikapcsolta.

2) Csatlakoztassa a vezérlőpanelen lévő J3 jumpert a bővítőkártyához a 18 tűs FFC csatlakozón keresztül (biztosítsa a helyes telepítést és a megfelelő pattintásos csatlakozást).

E melléklet: 1. ábra Hogyan telepítsük a bővítőkártyát a kódolóhoz

C. melléklet: 1. táblázat A bővítőkártya paraméterei és a jelkivezetések meghatározása

PG differenciálkártya (VFD-PG1)
A VFD-PG1 paraméterci
Felhasználói felület	lesarkított végződés
Távolság	3,5mm
Egyenes	csavar
Csatlakoztatható	nem
Vezeték keresztmetszete	16-26AWG
Makximális sebcsség	500kHz
A bemeneti jel differenciális amplitúdója	≤7V
A VFD-PG1 VFD-PG1 jelkábelek azonosítása
Nr Szimból	ium	Magyarázat
1	A+	pozitív jel a kódoló A + kimenetén
2	A -	negatív jel a kódoló A - kimenetén
3	B +	pozitív jel a kódoló B + kimenetén
4	B -	negatív jel a kódoló A - kimenetén
5	Z +	pozitív jel a kódoló Z + kimenetén
6	Z -	negatív jel a kódoló A - kimenetén
7	5V	külső 5V / 100mA tápellátást biztosít
8	COM	test
9	PE	árnyékolás kapcsa
Forgó transzformátor PG kártya (VFD-PG2)
A VFD-PG2 kártya paraméterci
Felhasználói felület	DB9 "anya" érintkezés
Csatlakoztatható igen
Vezeték keresztmetszete	22AWG
Felbontási tényező	12 bit
Hajtási frekvencia	10kHz
VRMS	7V
P	3,15±27%
VFD-PG2 kapocs
Nr	Szimbólium	Magyarázat
1	EXC1	Forgó transzformátor - hajtása
2	EXC	Forgó transzformátor + hajtása
3	SIN	Forgó transzformátor SIN + visszacsatolása
4	SINLO Forgó transzformátor SIN + visszacsatolása
5	COS	Forgó transzformátor COS + visszacsatolása
6-8	-	-
9	COSLO	Forgó transzformátor COS - visszacsatolása
OC PG (VFD-PG3) kártya
A VFD-PG3 kártya paraméterei
Felhasználói felület	lesarkított végződés
Távolság	3,5mm
Csavar Egycnes csavar
Csatlakoztatható	nem
Vezeték kercsztmetszete	16-26AWG
Maximális sebesség	100KHz
VFD-PG3 kapocs
No. Szimbóli	um	Magyarázat
1	A	kódoló A kimenet, + jel
2	B	kódoló B kimenet, - jel
3	Z	kódoló Z kimenete
4	15V	külső 15V / 100mA tápellátást biztosít
5	COM	test
6	COM	test
7	A1	1. jel: 1 a PG kártya A visszacsatoló kimenetén
8	B1	1. jel: 1 a PG kártya B visszacsatoló kimenetén
9	PE	árnyékolás kapcsa

D melléklet: A bővítőkártya utasításai CANlink kommunikáció (VFD-CAN1)

(az egész sorozatra)

1. Bevezetés

A kártyát kifejezetten ennek a frekvenciaváltó-sorozatnak a CANlink kommunikációs funkciójához fejleszteték ki.

II A vezérlőkapcsok mechanikai beépítési és működési leírása

1. Telepítési mód B. függelék: megegyezik az IO bővítőkártyával (VFD-IO1). A huzalozási kapcsok funkcióinak leírását és a jumperek leírását lásd a D függelék 1. ábrájában, 1. táblázatában és 2. táblázatában.

D melléklet: 1. táblázat A vezérlőterminál funkcióinak leírása.

Kategória	Bilincs szimbólum	Terminál neve	Funkcionális leírás
Kommunikáció CAN (CN1)	CANH/CANL	Kommunikációs interfész terminál	CAN kommunikáció bemeneti kapcsa
	COM	CAN kommunikációs tápfeszültség födelése

D melléklet: 2. táblázat Jumperek leírása

Jumper jele	Magyarázat
J2	Válassza ki a CAN terminálnak megfelelő ellenállást

Figyelem:

A kommunikációs jel külső zajoktól való védelme érdekében a kommunikációs kábelhez csavart érpárt használhat, és lehetőség szerint kerülje a párhuzamos kábelek használatát;

E melléklet: RS-485 bővítőkártya (VFD-TX1) utasításai

I. Bevezetés

(az egész sorozatra)

A kártyát kifejezetten ennek a frekvenciaváltó-sorozatnak a 485-ös kommunikációs funkciójához fejlesztették ki. az elfogadott szigetelési diagramnak köszönhetően az elektromos paraméterek megfelelnek a nemzetközi szabványoknak, és a felhasználók igényeik alapján választhatják az átalakító működésének vezérlését és a paraméterek beállítását a soros táv-porton keresztül;

II A vezérlőkapcsok mechanikai beépítési és működési leírása

1. Telepítési mód B. függelék: megegyezik az IO bővítőkártyával (VFD-IO1). A vezetékek kivezetéseinek funkcionális leírását és a betárcsázós kapcsolatok meghatározását lásd az E függelék 1. és 2. táblázatában:

A vezérlőterminál működési leírása:

E melléklet: 1. táblázat

A vezérlöterminál funkcióinak leírása.

Kategória	Bilincs szímbólum	Terminál neve	Funkcionális leírás
Kommunikáció 485 (CN1)	485 ± 485 -	Kommunikációs interfész terminál	485 kommunikációs bemenet terminál, leválasztó bemenet
	CGND	Kommunikációs tápfeszültség 485	Szigetelt teljesítmény

Jumper leírása:

E melléklet: 2. táblázat Jumper leírása:

sz. jumper	Magyarázat
J1	Válassza ki a 485-ös kivezetésnek megfelelő ellenállást.

F. függelék: VFD-Modbus kommunikációs protokoll

Ez az invertersorozat RS232 / RS485 kommunikációs interfészt biztosít, és támogatja a Modbus kommunikációs protokollt. A felhasználók megvalósíthatják a központi vezérlést PC-vel vagy PLC-vel, beállíthatják a hajtásindítási parancsot kommunikációs protokollon keresztül, módosíthatják vagy kiovashatják a funkciókód paramétercít, beolvashatják az üzemi feltételeket és az inverter hibainformációit stb.

I. Protokoll tartalma

A soros kommunikációs protokoll meghatározza a továbbított információ tartalmát, és a soros kommunikációs formátumot használja, beleértve a gazdagép lekérdezési (vagy broadcast) formátumot, a gazdagép kódolási módszert, például a szükséges működési kódot, az átviteli adatokat, a hibaellenőrzést stb. Slave (alárendelt berendezés) válasz is ugyanazt a szerkezetet veszi fel, és tartalma magában foglalja a művelet megerősítését, az adatvisszaadást és a hibaellenőrzést stb. Ha bármilyen hiba történik a slave információinak fogadása közben, vagy a mester által megkívánt műveletet nem hajtja végre, a slave a hibaüzenetet válaszként szervezi meg. vissza a mesterhez.

Alkalmazási mód: A hajtás az RS232 / RS485 buszon keresztül fér hozzá a PC / PLC "egy master és több alárendelt berendezés" vezérlési hálózathoz.

Busz szerkezet

(1) Interfész típusa: RS232 / RS485 hardveres interfész
(2) Átviteli mód: aszinkron soros és félduplex. Ami a mestert és a slave-et illeti, egyidejűleg az egyik csak adatot küldhet, a másik pedig csak adatokat fogadhat. Az aszinkron soros kommunikációs folyamat során az adatok keretről képre üzenetként kerülnek átvitelre.
(3) Topológiai szerkezet: egy mesterrel és sok alárendelt berendezéssel rendelkező rendszer. A slave cím beállítási tartománya 1 és 247 között van, a 0 pedig a broadcast kommunikáció címe. A hálózatban a slave címnek egyedinek kell lennie.

Protokoll leírása

Ennek a meghajtósorozatnak a kommunikációs protokollja aszinkron soros Modbus master-slave kommunikációs protokoll, és a hálózatban csak egy cszköz (gazda / mester) képes létrchozni a protokollt (az úgynevezett "query / parancs"). A szolgák csak a gazdagép "query / parancsára" tudnak válaszolni adatok megadásával vagy megfelelő műveletekkel a gazdagép "query / parancsa" alapján. A gazdagép személyi számítógépet (PC), ipari vezérlőberendezést vagy programozható logikai vezérlőt (PLC) stb., a slave pedig ennek a sorozatnak a frckvenciaváltóját jelenti. A gazdagép nem csak külön kommunikálhat egy adott slave-vel, hancm közvetíti az információkat az összes alárendelt berendezés (slave) számára. Külön elért master lekérdezés/parancs esetén a slave-nek üzenetet kell küldenie (ezt válasznak nevezzük). A master által kiadott információ sugárzása esetén a slave-nek nem kell visszajelzést adnia a masternek.

A kommunikációs anyagok felépítése: A sorozatos meghajtó Modbus kommunikációs adatainak formátuma a következő:

RTU módban az üzenetátvitel legalább 3,5 karakteres szünettel kezdődik. A különbségi karakteridő a hálózati átviteli sebességnél könnyen megvalósítható (ahogy az alábbi T1-T2-T3-T4 ábrán látható). Az első elküldött mező az eszköz címe.

Az elérhető átviteli karakterek hexadecimális 0 ... 9, A ... F. A hálózati hardyer folyamatosan észleli a hálózati buszt, beleértve az esetleges kimaradási időszakokat is. Miután megkapta az első mezőt (címmező), minden eszköz dekódolja azt, hogy eldöntse, elküldi-e a sajátjára vagy sem. Az utolsó elküldött karakter után legalább 3,5 karakteres hézag jelzi az üzenet végét. A szünet után új üzenet jelenik meg.

A teljes adatkeret folyamatos streamelés lesz. Ha a tartózkodási idő meghaladja az 1,5 karaktert a keret vége előtt, a fogadó eszköz frissíti a hiányos üzenetet, és feltételezi, hogy a következő bájt az új üzenet címmezője. Hasonlóképpen, ha egy új üzenetet az előző üzenethez képest 3,5 karakteren belül kezdenek el küldeni, a fogadó eszköz ezt késleltetésként kezeli az előző üzenethez képest, majd hibát okoz, mivel a CRC mező végső értéke hibás lehet.

RTU keretformátum

START keretfejléc Időtartam	3,5 karakter
Slave ADR	Cím: 1 - 247
CMD kód	03: slave paraméterek olvasása; 06: Slave paraméterek írása
DATA (N-1)	Adattartalom: funkciókód paraméter címe, funkciókód paramétereinek száma, funkciókód paramétereinek értéke stb.
DATA (N-2)
......
DATA0
CRC CHK (magas bájt)	Észlelési érték: CRC érték
CRC CHK (alacsony bájt)
END	Időtartam 3,5 karakter

CMD és DANE

CMD kód 03H, N szót olvas (maximum 12 szó). Például: A 01 slave címmel rendelkező frekvenciayáltó F002 indítási címe 2 értéket olvas ki egymás után.

Host CMD üzenet

ADR	0111
CMD 03H
Kezdő cím (magas bájt) F0H
Kezdő cím (alacsony bájt)	02H
Regisztrációs szám (magas bájt)	00H
Regisztrációs szám (alacsony bájt)	02H
CRC CIK (magas bájt)	Kiszámítandó CRC CHK érték
CRC CHK (alacsony bájt)

Slave válaszüzenet

PD-05 0-ra van állítva:

ADR 01H
CMD 03H
Bájt száma (magas bájt) 00H
Bájt száma (alacsony bájt)	04H
F002H adatok (magas bájt)	00H
F002H adatok (alacsony bájt)	00H
F003H adatok (magas bájt)	00H
F003H adatok (alacsony bájt)	01H
CRC CHK (alacsony bájt)	Kiszámítandó CRC CIHK érték
CRC CHK (magas bájt)

FD-05 1-re van állítva:

ADR	01H
CMD	03H
Bájt száma	04H
F002H adatok (magas bájt)	00H
F002H adatok (alacsony bájt)	00H
F003H adatok (magas bájt)	00H
F003H adatok (alacsony bájt)	01H
CRC CHK (alacsony bájt)	Kiszámítandó CRC CHK érték
CRC CHK (magas bájt)

CMD kód: 06H, tegyen egy bejegyzést. Például: írja be az 5000 (1388H) értéket a 02H slave címmel rendelkező meghajtó F00AH címébe.

ADR 02H
CMD 06H
Adatcím (magas bájt)	F0H
Adatcím (alacsony bájt)	0AH
Adattartalom (magas bájt) 13H
Adattartalom (alacsony bájt)	88H
CRC CHK (alacsony bájt)	Kiszámítandó CRC CHK érték
CRC CHK felsöbbrendü

Slave válaszüzenet

ADR 02H

CMD 06H

Adatcím (magas bájt) F0H

Adatcím (alacsony bájt) 0AH

Adattartalom (magas bájt) 13H

Adattartalom (alacsony bájt) 88H

CRC CHK (alacsony bájt) Kiszámítandó CRC CHK érték

CRC CHK (magas bájt)

Ellenőrzési módszer – CRC-ellenőrzési módszer: A CRC (Cyclic Redundancy Check) az RTU keretformátumot veszi fel, és az üzenet a CRC-módszeren alapuló hibaészlelési mezőt tartalmaz. A CRC mező a teljes üzenet tartalmát érzékeli. A CRC mező két bájtból áll, beleértve egy 16 bites bináris rendszerváltozót. Az átviteli eszköz kiszámítja ezeket, és hozzáadja az üzenethez. A fogadó készülék újraszámítja a fogadott üzenet CRC-jét, és összehasonlítja azt a fogadott CRC mező értékével. Ha a két CRC érték nem egyenlő, az átvitel érvénytelen.

A CRC először tárolja a 0xFFFF értéket, majd lehív egy folyamatot, amely az üzenetben lévő 8 bites bájtokat és az aktuális regiszter értékeit dolgozza fel. Minden karakterben csak 8 adatbit érvényes a CRC-hez, és a kezdőbit, a stopbit és a paritásbit érvénytelen.

A CRC generálási folyamatban minden 8 bites bájt XOR-re kerül külön regisztertartalommal. Végül a legkisebb jelentőségű bit felé tolódik, és a legjelentősebb bitet 0 tölti fel. Az LSB-t kimutatás céljából extraháljuk. Ha az LSB értéke 1, a regiszter XOR-re kerül az alapjellel. Ha az LSB 0, nincs művelet. Az egész folyamatot 8-szor megismételjük. Az utolsó bit (nyolcadik bit) vége után a következő 8 bites bájt XOR-re kerül a regiszter aktuális értékével. A regiszterben a végérték a CRC érték, miután az üzenetben lévő összes bájt végrehajtásra került.

Amikor CRC-t ad hozzá egy üzenethecz, először az alacsony, majd a magas bájtot adja hozzá. CRC számítás az alábbiak szerint:

unsigned int crc_chk_value (unsigned char *data_value, unsigned char length) {
    unsigned int crc_value=0xFFFF;
    int i;

    while (length--) {
    crc_value^=*data_value++;
    for (i=0;i<8;i++) {
    if (crc_value&0x0001)
    {
    crc_value=(crc_value>>1)
    }
    else crc_value=crc_value>>1;
    {
    }
    }
    }
    return (crc_value);
}

A kommunikációs paraméter címének meghatározása

Ez a rész a hajtás működésének vezérléséhez, a hajtás állapotának és kapcsolódó paramétereinek beállításához szükséges kommunikációs tartalmat tartalmazza.

Funkciókód paraméter olvasása és írása (egyes funkciókódok nem módosíthatók, a gyártó használhatja vagy felügyelheti).

A funkciókód-paraméter címének megjelölésének szabályai:

A paramétercím csoportszámmal történő kifejezésének szabálya és a funkció kódszámának paramétercímként történő megjelölése: magas bájt: P0 \~ PF (P csoport), A0 \~ AF (A csoport), 70 \~ 7F (U csoport); alacsony bájt: 00 \~ FF,

pl.: P3-12, a címet P30C-ként fejezzük ki;

Megjegyzés: PF csoport: nem olvas és nem módosít paramétereket. U csoport: Csak olvassa, de nem módosítja a paramétereket.

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

Egyes paraméterek nem módosíthatók az inverter működése közben. Egyes paraméterek az inverter állapotától függetlenül nem módosíthatók.

A funkciókód paramétereinek módosításakor ügyelni kell a paramétertartományra, mértékegységre és a kapcsolódó paraméterleírásokra is.

Ezenkívül, ha az EEPROM-ot gyakran írják, az lerövidíti az élettartamát. Ezért kommunikációs módban egyes funkciókódokat nem kell EEPROM-ban tárolni, clég a RAM-ban megváltoztatni az értéket.

Ha P csoport paraméterről van szó, akkor a funkció úgy hajtható végre, hogy a függvénykód címének magasabb F értékét 0-ra változtatjuk. Ha egy A csoport paraméterről van szó, akkor a funkció úgy hajtható végre, hogy a függvénykód címének magasabb rendű A-ját 4-re változtatjuk. A megfelelő funkciókód címét a következőképpen fejezzük ki: magas bájt: 00 \~ 0F (P csoport), 40 \~ 4F (A csoport); alacsony bájt: 00 \~ FF,

Például: a P3-12 funkciókód nincs az EEPROM-ban tárolva, és a cím 030C-ban van kifejezve; Az A0-05 funkciókód nincs az EEPROM-ban tárolva, és a cím 4005-ben van kifejezve; ez a cím csak a RAM-ban írható és olvasható. A cím inaktív olvasás közben. Valamennyi paraméternél használhatja a CMD 07H-t is a funkció végrehajtásához.

Egyes paraméterek nem módosíthatók az inverter működése közben. Egyes paraméterek az inverter állapotától függetlenül nem módosíthatók. A funkciókód paramétereinek módosításakor ügyelni kell a paramétertartományra, mértékegységre és a kapcsolódó paraméterleírásokra is.

Leállítási/futtatási paraméterek:

Paraméter címe	Paraméter leírása
1000	* Kommunikációs beállítások (-10000 ~ 10000) (tizedes formátum)
1001	Működési frekvencia
1002	Feszültség a gyűjtősínen
1003	Kimcnőfeszültség
1004	Kimeneti áram
1005	Moc wyjściowa
1006	Kimeneti nyomaték
1007	Működési sebesség
1008	DI bemeneti karakter
1009	DO kilépés karakter
100A	AI1 feszültség
100B	AI2 feszültség
100C	AI3 feszültség
100D	Számláló bemenet
100E	Hosszszámláló bemenet
100F	Betöltési sebesség
1010	PID beállítások
1011	PID visszajelzés
1012	PLC lépés
1013	Impulzusfrekvencia, mértékegysége 0,01 kHz
1014	Visszacsatolási sebesség, mértékegysége 0,1 Hz
1015	Túlmunka ideje
1016	AI1 feszültség kalibrálás előtt
1017	AI2 feszültség kalibrálás előtt
1018	AI3 feszültség kalibrálás előtt
1019	Lineáris sebesség
101A	Aktuális betápidő
101B	Jelenlegi munkaidő
101C	Impulzusfrekvencia, mértékegysége 1 Hz
101D	Kommunikációs beállítások
101E	A visszajelzés tényleges sebessége
101F	X fö frekvencia kijelzése .
1020	Y segédfrekvencia kijelzése.

Figyelem:

A kommunikációs beállítás értéke a relativ érték százaléka, azaz 10000 100,00%-nak felel meg.

-10000 egyenlő -100,00%. A frekvenciaadatok esetében ez a százalék a relátive legmagasabb frekvencia (P0-10) százaléka. A nyomaték méretadatoknál ez a százalék P2-10, A2-48, A3-48, A4-48 (a felső nyomatékhatár az első, illetve a második motornak felel meg).

Az inverterhez küldött parancsok sorrendje: (csak írni)

Vczérlőszó cím	Vczérlőszó funkció
2000	0001: előre üzemmód
	0002: hátra üzemmód
	0003: impulzusüzem előre
	0004: impulzusüzem hátra
	0005: mcgállás kifutással
	0006: megállás fékezéssel
	0007: hiba nullázása

Az inverter állapotának leolvasása: (csak olvasható)

Állapot szó cim	Állapotszó függvény
3000	0001: előre üzemmód
	0002: hátra üzemmód
	0003: leállítás

Ellenőrizze a paraméterzár jelszavát: (ha visszatér a 8888H-hoz, ellenőrizze a jelszót)

Jelszó cim

A beirt jelszó tartalma

1F00 ****

Parancs címe	Parancs tartalma
2001	BIT0 DO1 kimenet vezérlésBIT1 DO2 kimenet vezérlésBIT2 RELAY1 kimenet vezérlésBIT3 RELAY2 kimenet vezérlésBIT4 FMR kimenet vezérlésBIT5 VDO1BIT6 VDO2BIT7:VDO3BIT8:VDO4BIT9 VDO5

AO1 analóg kimeneti vezérlés: (csak írni)

Parancs címe	Parancs tartalma
2002	0~7FFF jelentése 0%~100%

AO2 analóg kimeneti vezérlés: (csak írni)

Parancs címe	Parancs tartalma
2003	0~7FFF jelentése 0%~100%

Impulzus kimeneti vezérlés: (csak írni)

Parancs címe	Parancs tartalma
2004	0~7FFF jelentése 0%~100%

Az inverter hibájának leírása

Hibacím Hiba üzenet

8000

0000: nincs hiba0001: fenntartott0002: túláram gyorsításkor0003: túláram lassításkor0004: túláram állandó fordulatszámon0005: túlícszültség gyorsításkor0006: túlfeszültség lassításkor0007: túlfeszültség állandó sebességnél0008: a pufferellenállás túlterhclése0009: a feszültség túl alacsony000A: inverter túlterhelés000B: motor túlterhelés000CL: bemeneti alapértelmezett fázishiba000D: kimeneti alapértelmezett fázishiba000E: modul túlmelegedése000F: külső eszköz hiba0010: kommunikációs hiba0011: kontaktorhiba0012: áram észlelési hiba0013: motorhangolási funkció hiba0014: kódoló / PG kártya hiba0015: paraméter olvasási-írási hiba0016: Inverter hardverhiba0017: Motor-földzárlati hiba0018: fenntartott0019: fenntartott001A: működési idő túllépve001B: 1. felhasználó által definiált hiba2B: 1. felhasználó által definiált hiba001D: betáplálás ideje túllépve001E: Nincs terhelés001F: PID visszacsatolás elvesztése üzem közben0028: gyors áramkorlát időtúllépési hiba0029: motorkapcsolási hiba működés közben002A: túlméretezett sebességeltérés002B: motorsebesség túllépve002D: a motor túlmelegedése005A: kódoló - hibás sorszám beállítás005B: nincs kapcsolat a kódolóval005C: alaphelyzet hiba005E: sebesség-visszacsatolási hiba

Kommunikációs hiba címe A	hiba funkcionális leírása
8001	0000: nincs hiba0001: hibás jelszó0002: hibás parancskód0003: Helytelen CRC-ellenőrzés0004: érvénytelen cím0005: érvénytelen paraméter0006: hibás paramétermódosítás0007: rendszer blokkolva0008: Az EEPROM működik

A PD csoport kommunikációs paramétercinek leírása

Átviteli sebesség

Gyári beállítás

6005

Nagy hatásfokú frekvenciaváltó műszaki paraméterei

-00

Beállításitartomány

Mértékegysége: MODUBS adatátviteli sebesség0: 300BPS1: 600BPS2: 1200BPS3: 2400BPS4: 4800BPS5: 9600BPS6: 19200BPS7: 38400BPS8: 57600BPS9: 115200BPS

Ezzel a paraméterrel beállítható az adatátviteli sebesség a gazdaszámítógép és az inverter között. Vegye figyelcmbe, hogy a gazdaszámítógép és a frekvenciaváltó adatátviteli sebességének konzisztensnek kell lennie. Ellenkező esetben a kommunikáció nem jöhet létre. Minél nagyobb az adatátviteli sebesség, annál nagyobb a kommunikációs sebesség.

-01	Adatformátum Gyári beállítás	0
	Beállítási tartomány	0: nincs ellenőrzés: adatformátum <8, N, 2>1: páros ellenőrzés: adatformátum <8, E, 1>2: páratlan ellenőrzés: adatformátum <8, O, 1>3: nincs ellenőrzés: adatformátum <8-N-1>

A gazdaszámítógép és az inverter adatformátumának konzisztensnek kell lennie. Ellenkező esetben a kommunikáció nem fog megtörténni.

-02	Helyi cím	Gyári beállítás	1
	Beállítási tartomány	1~247, a 0 egy üzenetszórási cím

Ha a helyi cím 0-ra van állítva, ami egy üzenetszórási cím, akkor végrehajthatja a gazdaszámítógép szórási funkcióját.

A helyi cím egyedi (kivéve a broadcast címet), és ez az alapja a pont-pont kommunikáciának a gazdagép és a frekvenciaváltó között.

-03	Válaszkésleltetés	Gyári beállítás	2ms
	Beállítási tartomány	0~20ms

Válaszkésleltetési: Az adatoknak a gazdaszámítógépről történő elküldése és az inverter általi fogadás vége között eltelt idő. Ha a válaszkésleltetés kisebb, mint a rendszer feldolgozási ideje, a válaszkésleltetés a rendszer feldolgozási idejét veszi fel. Ha a válasz késleltetése hosszabb, mint a rendszer feldolgozási ideje, akkor várnia kell egy késleltetést, miután a rendszer feldolgozta az adatokat. A válaszkésleltetési idő elérése után az adatok elküldésre kerülnek a gazdaszámítógépre.

-04	Kommunikációs idő túllépése	Gyári beállítás 0,0
	Beállítási tartomány	0.0 s (nem aktív) 0.1~60.0s

Ha ennek a funkcionak a kódja 0,0 s, a kommunikációs időtúllépési paraméter le van tiltva.

Ha ennek a funkcionak a kódja a megfelelő értékre van állítva, de az egyik kommunikáció és a következő közötti szünet túllépi a határértéket, a rendszer kommunikációs hiba riasztást generál (Err 16). Normál körülmények között a funkció inaktívra van állítva. Ha a folyamatos kommunikációs rendszerben alparamétereket állít be, akkor figyelemmel kísérheti annak állapotát.

-05	Kommunikációs protokoll	Gyári beállítás	0
	Beállítási tartomány	0: Egyéni Modbus protokoll1: Szabványos Modbus protokoll

PD-05 = 1: a szabványos Modbus protokollt választja ki.

PD-05 = 0: a paranes beolvasásakor a slave által visszaadott bájtok száma egy bájttal több, mint a szabványos Modbus protokollé. Részletek a protokoll "5 kommunikációs adatszerkezet" című részében.

-05	Felbontás adatolvasáshoz a kommunikációban	Gyári beállítás 0
	Beállítási tartomány	0: 0,01A1: 0,1A

A kimeneti áramérték mértékegységének nyugtázására szolgál, amikor a kommunikáció a kimeneti áramot olvassa.

Inledning
