BRUKSANVISNING ARFM5100v2 HUSQVARNA

Advarsel: roterende dele. Hold födderne på sikker afstand af roterende dele.

Advarsel: Risiko for knuse- og/eller skæreskader.

Hold andre personer på afstand.

Overvåg knivenes retning og det viste antal omdrejninger.

Smøring.

Symboler på produktet

Det här tillbehöret används tillsammans med en Husqvarna-åkgräsklippare för att strimla gräs och ogräs mycket kort. Tillbehöret kan skära ojämna ytor som inte är plana och som har hål. All annan användning är felaktig.

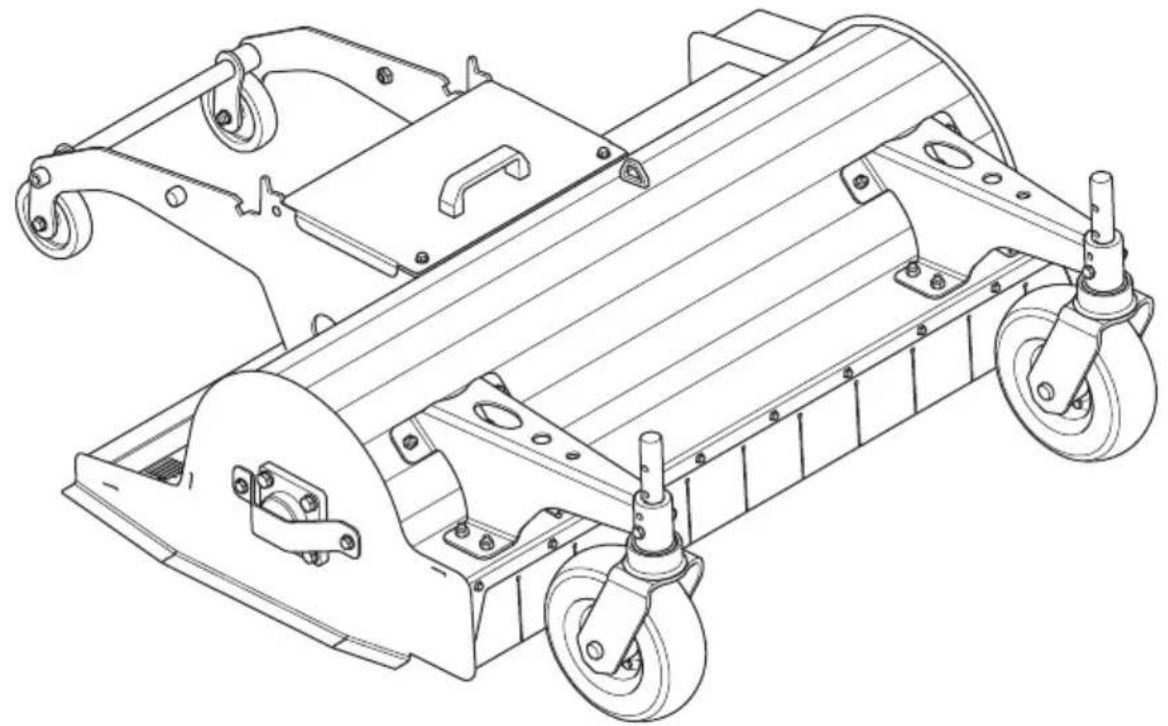

Flail mower 547 12 15-01, ARFM5100v3 har Y-knivar som används för att strimla gräs.

Flail mower 547 12 15-02, ARFM5100v2 har hammarknivar som används för att strimla små och medelstora trämaterial.

Tillverkaren ansvarar inte för skador som uppstått till följd av felaktig användning.

WARNING! Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder det här tillbehöret.

Varning för att dras in av knivarna.

Varning för roterande delar. Håll händerna borta från roterande delar.

Varning för roterande delar. Håll fötterna borta från roterande delar.

Varning för kross- och/eller skärskador.

Se till att alla rörliga delar har stannat innan du utför underhåll eller undersöker tillbehöret.

Akta dig för utslungade föremål och rikoschetter.

Håll kringstående på avständ.

Observera knivarnas riktning och antalet varv som visas.

Smörjning.

Fäst produkten i lyftpunkterna. Använd endast godkänd lyftutrustning.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Använd personlig skyddsutrustning (PPE).

Husqvarna Service Hub-information

Husqvarna Service Information

Model:

Product number:

1. Husqvarna modellnamn
2. Husqvarna produktnummerkod (PNC)

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du startar och använder tillbehöret.

WARNING: Läs igenom produktens bruksanvisning och se till att du förstår instruktionerna för produkten innan du startar tillbehöret.

• Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du känner dig osäker angående driftsprocedurer efter att ha läst bruksanvisningen ska du rådfråga en expert innan du fortsätter.
• Lär dig att använda tillbehöret och reglagen på ett säkert sätt samt att stanna produkten snabbt.

Lär dig att känna igen säkerhetsdekalerna.

Det finns säkerhetsdekaler på tillbehöret och i den här handboken. Se Symboler på tillbehöret på sida 30. Om någon säkerhetsdekal på tillbehöret är skadad eller saknas ska du sätta dit en ny säkerhetsdekal.

• Låt inte barn eller andra personer som inte godkänns för användning av tillbehöret använda eller utföra service på det. Lokala föreskrifter kan reglera användarens ålder.
• Ha aldrig passagerare på tillbehöret.
• Använd inte tillbehöret om säkerhetsanordningarna är skadade eller inte fungerar korrekt. Byt ut säkerhetsanordningarna om det behövs.
• Använd inte tillbehöret om personer, speciellt barn, eller djur finns inom 50 meter från produkten.
• Se alltid till att koppa ur kraftuttagsknappen, aktivera parkeringsbromsen och stänga av motorn på produkten innan du monterar tillbehöret. Kontrollera att produkten och tillbehöret är stabila.

WARNING: Var försiktig när du monterar tillbehöret på produkten. Det finns risk för krosskador. Använd skyddshandskar.

• Undersök arbetsområdet och ta bort alla lösa föremål.
• Kontrollera säkerhetsanordningarna innan du använder tillbehöret.
• Testa alla funktioner på tillbehöret innan du använder det.
• Låt inte produkten stå utan uppsikt med motorn igång. Se alltid till att koppa ur kraftuttagsknappen, aktivera parkeringsbromsen och stänga av motorn innan du lämnar produkten utan uppsikt.
• Använd inte tillbehöret om det är skadat eller inte fungerar korrekt.
• Överbelasta inte tillbehörets kapacitet genom att använda tillbehöret för fort.
• Justera tillbehörets hastighet baserat på typ och höjd på det material som ska strimlas.
• Använd tillbehöret med rätt varvtal för att undvika skador eller onormala vibrationer. Se bilagan.
• Stanna och undersök tillbehöret om du har kört produkten över eller in i något. Reparera om nödvändigt innan du startar.
• Om tillbehöret börjar vibrera mer än vanligt stänger du av motorn och undersöker vad som kan vara orsaken omedelbart.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på tillbehöret.

- Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. Mer omfattande arbete ska utföras av ett godkänt servicecenter.

WARNING: Otillåtna ändringar och/eller tillbehör kan medföra allvarliga eller livshotande skador på användaren eller andra. Tillbehörets ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originalreservdelar. Garantin kanske inte omfattar skador som orsakas av användning av icke godkända tillbehör eller reservdelar.

• Underhållsprocedurerna som beskrivs i den här bruksanvisningen ska utföras regelbundet. Se bilagan.
• Koppla ur kraftuttagsknappen, aktivera parkeringsbromsen och stäng av motorn på produkten innan du utför underhåll på tillbehöret. Kontrollera att produkten och tillbehöret är stabila.
• Se till att alla rörliga delar har stannat innan du undersöker tillbehöret.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna saknas eller är skadade ska du kontakta ett godkänt servicecenter.
• Gör inga ändringar på säkerhetsanordningarna.
• Se till att alla bultar och muttrar är ordentligt åtdragna och att tillbehöret är i gott skick.
• Kontrollera och justera regelbundet bultarna på tillbehörets knivar.
• Byt ut remmarna när de är slitna eller skadade. Se bilagan. Använd remtypen XPA 857.
• Håll tillbehöret rent för att se till att informationen på skyltar och märken syns tydligt.
• Rengör tillbehöret med tryckluft.

OBSERVERA: Använd skyddsglasögon vid rengöring med tryckluft.

• Smörj tillbehöret var femte drifttimme. Se smörjöversikten i bilagan.
• Kontrollera remmens spänning var femte drifttimme. Se bilagan.

Byta olja i växellådan

Byt oljan i växellådan med 500 timmars intervall.

Notera: Byt oljan när växellådan är varm.

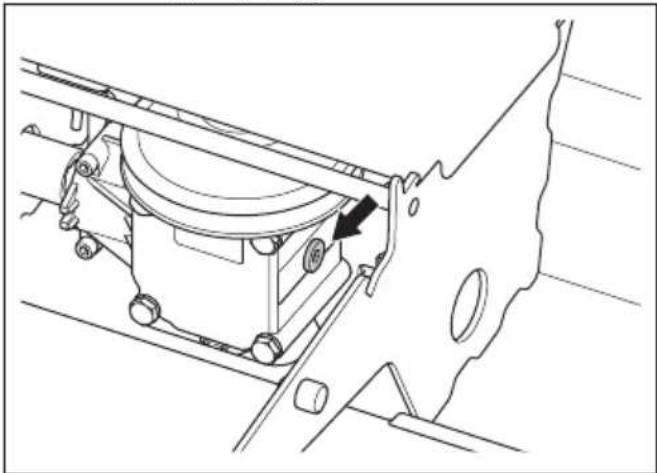

1. Ta bort avtappningspluggen.

1. Använd en oljepump för att tappa ur oljan genom avtappningspluggen.

2. Fyll växellådan med ny olja tills olja kommer ut ur oljeavtappningspluggen (cirka 0,35 l).

Notera: Rekommenderad oljetyp: VANGUARD AKRO 75W90

1. Dra åt locket försiktigt.

Flail mower: 547 12 15-01, 547 12 15-02 ARFM5100
