KÄYTTÖOHJE ARFM5100v2 HUSQVARNA

Tätä lisälaitetta käytetään yhdessä Husqvarna-ajoleikkurin kanssa. Se silppuaa ruohon ja rikkakasvit erittäin pieneksi silpuksi. Lisälaite leikkaa myös epätasaisia pintoja, joissa on kuoppia. Kaikki muu käyttö on laitteen väärinkäyttöä.

Flail mower 547 12 15-01, ARFM5100v3 käyttää Y-teriä, joita käytetään ruohon silppuamiseen.

Flail mower 547 12 15-02, ARFM5100v2 käyttää vasaranteriä, joita käytetään pienen ja keskikokoisen puumateriaalin silppuamiseen.

Valmistaja ei ole vastuussa väärinkäytön aiheuttamista vahingoista.

Lisälaitteen symbolit

VAROITUS: Ole varovainen ja käytä tuotetta oikein. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta.

Varoitus: terät voivat vetää käyttäjää kohti tuotetta.

Varoitus: pyöriviä osia. Pidä kädet poissa pyörivien osien läheisyydestä.

Varoitus: pyöriviä osia. Pidä jalat poissa pyörivien osien läheisyydestä.

Varoitus: puristusvammojen ja haavojen vaara.

Varmista, että kaikki liikkuvat osat ovat pysähtyneet ennen kuin huollat tai tarkastat lisälaitteen.

Varo sinkoutuvia esineitä ja kimmokkeita.

Pidä sivulliset loitolla.

Tarkkaile terien suuntaa ja näkyvissä olevien kierroslukujen määrää.

Voitelu.

Kiinnitä tuote nostokohtiin. Käytä vain hyväksyttyä nostolaitetta.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

Käytä henkilökohtai- sia suojavarusteita.

Husqvarna-huoltotiedot

Husqvarna Service Information

Model:

Product number:

1. Husqvarna-mallinimi
2. Husqvarna-tuotenumerokoodi (PNC)

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen lisälaitteen käyttämistä.

VAROITUS: Lue tuotteen käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta.

• Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, mihin et katso taitosi riittävän. Jos olet epävarma oikeasta toimintatavasta käyttöohjeen lukemisen jälkeen, kysy neuvoa asiantuntijalta ennen tuotteen käyttämistä.
• Opettele käyttämään lisälaitetta ja sen säätimiä turvallisesti ja opettele pysäyttämään tuote nopeasti. Opettele myös kaikkien turvatarrojen merkitykset.

Turvatarrat ovat nähtävissä lisälaitteessa ja tässä oppaassa. Katso kohdasta Lisälaitteen symbolit sivulla 12. Jos tuotteessa oleva varoitustarra on vaurioitunut tai se puuttuu, kiinnitä tuotteeseen uusi varoitustarra.

• Älä anna lasten tai muiden valtuuttamattomien henkilöiden käyttää tai huoltaa tuotetta. Paikalliset määräykset saattavat asettaa ikärajoituksia käyttäjille.
• Älä kuljeta matkustajia lisälaitteen kyydissä.
• Älä käytä lisälaitetta vahingoittuneiden tai viallisten turvalaitteiden kanssa. Vaihda turvalaitteet tarvittaessa.
• Älä koskaan käytä lisälaitetta, jos alle 50 metrin etäisyydellä tuotteesta on muita ihmisiä tai eläimiä. Varo erityisesti lapsia.
• Vapauta voimanoton painike, kytke seisontajarru ja sammuta tuotteen moottori aina ennen kuin irrotat lisälaitteen. Varmista, että tuote ja lisälaite ovat vakaat.

VAROITUS: Ole varovainen kiinnittäessäsi lisälaitetta tuotteeseen. Muista puristusvamman vaara. Käytä suojakäsineitä.

• Tarkista työalue ja poista kaikki irralliset esineet.
• Tarkista turvalaitteiden kunto, ennen kuin käytät lisälaitetta.
• Testaa kaikki lisälaitteen toiminnot ennen kuin käytät lisälaitetta.
• Älä jätä tuotetta valvomatta moottorin käydessä. Vapauta voimanoton painike, kytke seisontajarru ja sammuta tuotteen moottori aina ennen kuin jätät tuotteen ilman valvontaa.
• Älä käytä lisälaitetta, jos se on vahingoittunut tai jos se ei toimi oikein.
• Älä ylikuormita lisälaitetta käyttämällä sitä liian nopeasti.
• Valitse lisälaitteen nopeus sen mukaan, minkä tyyppistä ja kuinka korkeaa materiaalia laitteella on tarkoitus silputa.
• Käytä lisälaitetta oikealla kierrosnopeudella vaurioiden tai liiallisen tärinän välttämiseksi. Katso lisätietoja liitteestä.
• Jos ajat jonkin yli tai törmäät esteeseen, sammuta moottori ja tarkista lisälaitteen kunto. Tee tarvittavat korjaukset ennen työn jatkamista.
• Jos lisälaite alkaa täristä tavallista enemmän, pysäytä moottori ja tutki syy välittömästi.

Kunnossapitoon liittyvät turvallisuusohjeet

VAROITUS: Lue seuraavat varoitukset ja ohjeet ennen lisälaitteen huoltamista.

- Suorita vain käyttöohjeessa mainitut huoltotoimet. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

VAROITUS: Luvattomien muutosten tekeminen tai luvattomien lisävarusteiden käyttö voi johtaa käyttäjän tai sivullisten vakavaan tapaturmaan tai kuolemaan. Lisälaitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä vain alkuperäisiä varaosia. Takuu ei välttämättä kata hyväksymättömien lisävarusteiden tai varaosien käytöstä aiheutuneita vaurioita tai vastuita.

• Käyttöohjeessa kuvatut huoltotoimenpiteet on tehtävä säännöllisesti. Katso lisätietoja liitteestä.
• Vapauta voimanoton painike, kytke seisontajarru ja sammuta tuotteen moottori aina ennen kuin teet huoltotoimia lisälaitteelle. Varmista, että tuote ja lisälaite ovat vakaat.
• Varmista, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin tarkistat lisälaitteen.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet puuttuvat tai niissä on vaurioita, ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Älä tee muutoksia turvalaitteisiin.
• Varmista, että kaikki mutterit ja pultit on kirstetty oikein ja että lisälaite on hyvässä kunnossa.
• Tarkasta lisälaitteen terien pultit säännöllisesti ja säädä niitä tarvittaessa.
• Vaihda kuluneet tai vaurioituneet hihnat. Katso lisätietoja liitteestä. Käytä hihnatyyppiä XPA 857.
• Pidä lisälaite puhtaana, jotta kaikki merkinnät ja tarrat ovat luettavissa.
• Puhdista lisälaite paineilmalla.

HUOMAUTUS: Käytä suojalaseja, kun käytät paineilmaa tuotteen puhdistamiseen.

• Voitele lisälaite viiden käyttötunnin välein. Katso liitteestä kohta Voitelun yleiskuvaus.
• Tarkista hihnan kireys viiden käyttötunnin välein. Katso lisätietoja liitteestä.

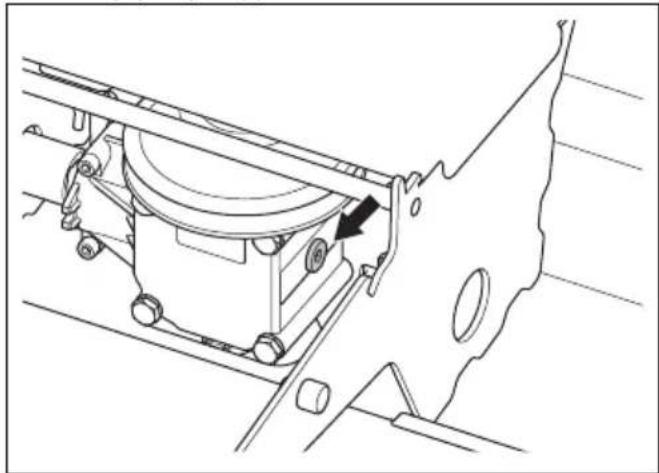

Vaihteiston öljyn vaihtaminen

Vaihda vaihteistoöljy 500 tunnin välein.

Huomautus: Vaihda öljy, kun vaihteisto on kuuma.

1. Irrota tyhjennystulppa.

1. Poista öljy tyhjennystulpan kautta öljypumpun avulla.
2. Lisää vaihteistoon uutta öljyä, kunnes tyhjennystulpasta tulee öljyä (noin 0,35 l).

Huomautus: Suositeltava öljytyyppi: VANGUARD AKRO 75W90

1. Kiristä korkki huolellisesti.
