BRUGSANVISNING ARFM5100v2 HUSQVARNA

Dette udstyr bruges sammen med en Husqvarna -havetraktor til at skære græs og ukrudt meget kort. Udstyret kan skære ru overflader, der ikke er flade og har huller. Al anden anvendelse er ikke korrekt.

Flail mower 547 12 15-01, ARFM5100v3 bruger Y-knive, der bruges til at skære græs.

Flail mower 547 12 15-02, ARFM5100v2 bruger hammerknife, der bruges til at skære små og mellemstore træmaterialer.

Producenten er ikke ansvarlig for skader forårsaget af forkert brug.

Symboler på udstyret

ADVARSEL: Vær forsigtig, og brug produktet korrekt. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre.

Læs brugervejledningen, og sørg for at have forstået indholdet, inden du bruger dette udstyr.

Advarsel: Risiko for at blive trukket ind af knivene.

Advarsel: roterende dele. Hold hænderne på sikker afstand af roterende dele.

Sørg for, at alle bevægelige dele er standset, inden du udfører vedligeholdelse på eller undersøger udstyret.

Pas på udslyngede genstande og rikochettering.

Fastgør produktet til løftepunkterne. Brug kun godkendt løfteudstyr.

Produktet er i overensstemmelse med gældende EF-direktiver.

Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

Brug personlige værnemidler.

Husqvarna Serviceinformation

Husqvarna Service Information

Model:

Product number:

1. Husqvarna-modelnavn
2. Husqvarna-produktnummerkode (PNC)

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs nedenstående advarselsinstruktioner, inden du starter og bruger udstyret.

ADVARSEL: Læs brugervejledningen til produktet, og sørg for at have forstået indholdet, inden du bruger udstyret.

• Vær altid forsigtig, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du er usikker i forhold til betjeningsprocedurerne, efter at du har læst brugsanvisningen, skal du kontakte en ekspert, før du fortsætter.
• Lær, hvordan du bruger udstyret og dets kontrolfunktioner sikkert, og lær at standse produktet hurtigt.

Lær at genkende sikkerhedsmærkaterne.

Der findes sikkerhedsmærkater på udstyret og i denne vejledning. Se Symboler på udstyret på side 4. Hvis en sikkerhedsmærkat på udstyret er beskadiget eller mangler, skal sikkerhedsmærkaten udskiftes.

• Lad ikke børn eller andre personer, som ikke er godkendt til at bruge udstyret, bruge eller udføre service på det. Lokal lovgivning kan stille krav til operatørens alder.
• Medtag aldrig passagerer på udstyret.
• Brug ikke udstyret med sikkerhedsanordninger, der er beskadigede eller ikke fungerer korrekt. Udskift sikkerhedsanordningerne, hvis det er nødvendigt.
• Brug ikke udstyret, hvis der opholder sig personer og i særdeleshed børn eller dyr inden for en afstand på 50 m.
• Frakobl altid kraftudtagsknappen, aktivér parkeringsbremsen, og stop motoren på produktet, før du fastgør udstyret. Sørg for, at produktet og udstyret er stabile.

ADVARSEL: Vær forsigtig, när udstyret fastgøres til produktet, da der er risiko for knusningsskader. Bær altid beskyttelseshandsker.

• Undersøg arbejdsområdet, og fjern alle løse genstande.
• Udfør en kontrol af sikkerhedsanordningerne, før du betjener udstyret.
• Udfør en test af alle udstyrets funktioner, før du betjener udstyret.

• Efterlad ikke produktet uden opsyn, mens motoren er tændt. Frakobl altid kraftudtagsknappen, aktivér parkeringsbremsen, og stop motoren, før du lader produktet forblive uden opsyn.

• Brug ikke udstyret, hvis det er beskadiget eller ikke fungerer korrekt.

• Udstyrets kapacitet må ikke overbelastes ved at betjene udstyret ved for høj hastighed.
• Juster udstyrets hastighed i forhold til typen og højden af det materiale, der skal skæres.
• Betjen udstyret ved det korrekte omdrejningstal for at undgå beskadigelse eller kraftige vibrationer. Se bilaget.
• Stop og undersøg udstyret, hvis du betjener produktet på tværs af eller ind i en genstand. Udfør reparationer efter behov, inden du genstarter.
• Hvis udstyret begynder at vibrere mere end normalt, skal du stoppe motoren og undersøge årsagen med det samme.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på udstyret.

- Foretag kun den form for vedligeholdelse, der er beskrevet i denne brugervejledning. Mere omfattende arbejde skal udføres af en autoriseret serviceforhandler.

ADVARSEL: Uautoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Udstyrets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originale reservedele. Din garanti dækker ikke skader eller ansvar som følge af anvendelse af ikke-godkendt tilbehør eller reservedele.

• De vedligeholdelsesprocedurer, der er beskrevet i denne brugervejledning, skal udføres regelmæssigt. Se bilaget.
• Frakobl altid kraftudtagsknappen, aktivér parkeringsbremsen, og stop motoren på produktet, før du foretager vedligeholdelse på udstyret. Sørg for, at produktet og udstyret er stabile.
• Sørg for, at alle bevægelige dele er standset, inden du undersøger udstyret.

• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne mangler eller er beskadigede, skal du kontakte din autoriserede serviceforhandler.

• Foretag ikke ændringer på sikkerhedsanordninger.

• Sørg for, at alle møtrikker og bolte er spændt korrekt, og at udstyret er i god stand.
• Kontrollér og justér boltene på knivene på udstyret regelmæssigt.
• Udskift akslerne, hvis de er slidte eller beskadigede. Se bilaget. Brug remtypen XPA 857.
• Hold udstyret rent for at sikre, at man tydeligt kan læse alle skilte og mærkater.
• Brug trykluft til at rengøre udstyret.

BEMÆRK: Brug beskyttelsesbriller ved rengøring med trykluft.

• Smør udstyret for hver 5 driftstimer. Se Oversigt over smøring i appendikset.
• Kontrollér remspændingen for hver 5 driftstimer. Se bilaget.

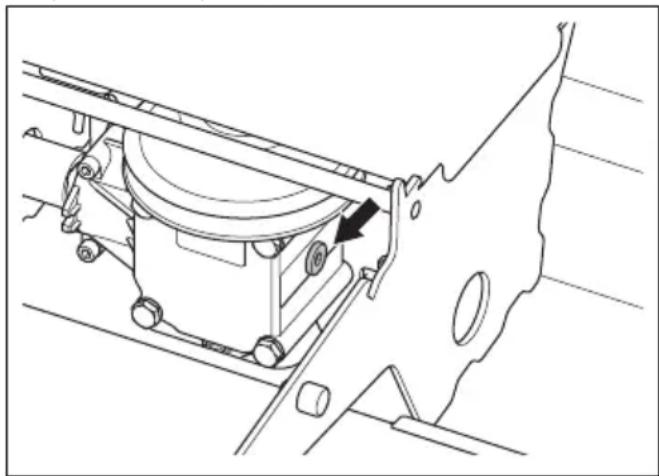

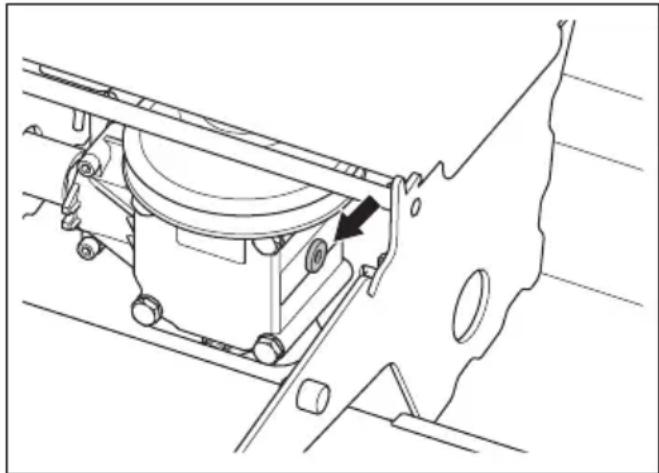

Sådan udskiftes olien i gearkassen

Udskift olien i gearkassen med et interval på 500 timer.

Bemærk: Udskift olien, när gearkassen er varm.

1. Fjern aftapningsproppen.

1. Brug en oliepumpe til at aftappe olien gennem aftapningsproppen.
2. Fyld gearkassen med ny olie, indtil der kommer olie ud af olieaftapningsproppen (ca. 0,35 l).

Bemærk: Anbefalet olietype: VANGUARD AKRO 75W90

1. Fastgør omhyggeligt dækslet.

Flail mower 547 12 15-01, 547 12 15-02 ARFM5100

Hold tilskuere på avstand.

Du finner sikkerhetsmerker på tilbehøret og i denne håndboken. Se Symboler på produktet på side 22. Hvis et sikkerhetsmerke på tilbehøret er skadet eller mangler, må du skifte ut sikkerhetsmerket.

Merk: Skift oljen mens girkassen er varm.

1. Fjern avtappingspluggen.

Symboler på tillbehöret
