MANUALE UTENTE ARFM5100v2 HUSQVARNA

Questo accessorio viene utilizzato insieme a un trattorino tagliaerba Husqvarna per sminuzzare erba ed erbacce. L'accessorio può eseguire il taglio su superfici ruvide non piatte e con fori. Qualsiasi altro uso è da considerarsi improprio.

Flail mower 547 12 15-01, ARFM5100v3 utilizza lame a Y impiegate per sminuzzare erba.

Flail mower 547 12 15-02, ARFM5100v2 utilizza lame a martello impiegate per sminuzzare materiali di legno di piccole e medie dimensioni.

Il produttore non è responsabile di eventuali danni causati da un uso improprio.

Simboli sull'accessorio

AVVERTENZA: Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

Leggere attentamente il manuale dell'operatore e accertarsi di aver compreso le istruzioni prima di utilizzare questo accessorio.

Avvertenza: rischio di rimanere intrappolati nelle lame.

Avvertenza: parti rotanti. Tenere le mani lontane dalle parti rotanti.

Avvertenza: parti rotanti. Tenere i piedi lontani dalle parti rotanti.

Avvertenza: rischio di lesioni da schiacciamento e/o taglio.

Assicurarsi che tutte le parti in movimento si siano fermate prima di eseguire interventi di manutenzione o di esaminare l'accessorio.

Attenzione all'espulsione o al rimbalzo di oggetti.

Tenere lontano persone e animali dalla zona di lavoro.

Monitorare le direzioni delle lame e il numero di giri indicati.

Lubrificazione.

Fissare il prodotto ai punti di sollevamento. Utilizzare esclusivamente attrezzature di sollevamento approvate.

Il prodotto è conforme alle direttive CE vigenti.

Questo prodotto è conforme alle direttive del Regno Unito vigenti.

Utilizzare dispositivi di protezione individuale (PPE).

Informazioni di assistenza Husqvarna

Husqvarna Service Information

Model:

Product number:

1. Husqvarna mome del modello
2. Husqvarna codice prodotto (PNC)

Istruzioni di sicurezza per il funzionamento

AVVERTENZA: Leggere le seguenti avvertenze prima di avviare e utilizzare l'accessorio.

AVVERTENZA: Leggere il manuale dell'operatore e accertarsi di aver compreso le istruzioni relative al prodotto prima di avviare l'accessorio

• Usare la massima cautela e il buon senso.
  Evitare tutte le situazioni che richiedono capacità superiori alle proprie. Se non si è sicuri delle procedure operative anche dopo aver letto il manuale dell'operatore, rivolgersi a un esperto prima di continuare.
• Come usare l'accessorio e i relativi comandi e come arrestare il prodotto rapidamente.

Apprendere a riconoscere le decalcomanie di sicurezza.

Le decalcomanie di sicurezza sono riportati sull'accessorio e in questo manuale. Fare riferimento a Simboli sull'accessorio alla pagina 17. Sostituire le eventuali decalcomanie di sicurezza danneggiate o mancanti dall'accessorio.

• Non consentire a bambini o ad altre persone non autorizzate l'utilizzo dell'accessorio o di eseguirne la manutenzione. Verificare l'esistenza di norme locali che fissano l'età minima dell'utilizzatore.
• Non trasportare passeggeri sull'accessorio.
• Non utilizzare un accessorio usando dispositivi di sicurezza danneggiati o che non funzionano correttamente. Se necessario, sostituire i dispositivi di sicurezza.
• Non utilizzare l'accessorio in presenza di persone (specialmente bambini) o animali in un raggio di 50 m dal prodotto.
• Disinserire sempre il pulsante della presa di forza, inserire il freno di stazionamento e arrestare il motore del prodotto prima di collegare l'accessorio. Assicurarsi che il prodotto e l'accessorio siano stabili.

AVVERTENZA: Prestare attenzione quando si collega l'accessorio al prodotto per evitare il rischio di lesioni da schiacciamento. Usare guanti protettivi.

• Esaminare l'area di lavoro e rimuovere tutti gli oggetti non fissati.
• Controllare i dispositivi di sicurezza prima di utilizzare il prodotto.
• Eseguire una prova di tutte le funzioni dell'accessorio prima di utilizzarlo.
• Non lasciare il prodotto incustodito con il motore acceso. Disinserire sempre il pulsante della presa di forza, inserire il freno di stazionamento e arrestare il motore prima di lasciare incustodito il prodotto.
• Non utilizzare l'accessorio se è danneggiato o se non funziona correttamente.
• Non sovraccaricare la capacità dell'accessorio azionando l'accessorio troppo velocemente.
• Regolare la velocità dell'accessorio in base al tipo e all'altezza del materiale da sminuzzare.
• Azionare l'accessorio al regime corretto per evitare danni o vibrazioni eccessive. Fare riferimento all'Appendice.
• Fermarsi ed esaminare l'accessorio se si falcia o si urta un oggetto. Se necessario, effettuare le riparazioni prima di iniziare.
• Se l'accessorio inizia a vibrare più del solito, arrestare il motore ed esaminare immediatamente la causa del problema.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di eseguire la manutenzione dell'accessorio.

- Eseguire esclusivamente gli interventi di manutenzione descritti nel presente manuale

dell'operatore. Per operazioni di maggiore entità rivolgersi a un rivenditore autorizzato.

AVVERTENZA: Modifiche e/o accessori non autorizzati possono causare lesioni gravi o fatali all'utilizzatore o a terzi. Evitare assolutamente di modificare la versione originale dell'accessorio senza l'autorizzazione del fabbricante. Utilizzare sempre ricambi originali. La garanzia potrebbe non coprire i danni o le responsabilità causati dall'uso di accessori o parti di ricambio non autorizzati.

• Le procedure di manutenzione descritte nel presente manuale dell'operatore devono essere eseguite a intervalli regolari. Fare riferimento all'Appendice.
• Disinserire il pulsante della presa di forza, inserire il freno di stazionamento e arrestare il motore del prodotto prima di eseguire la manutenzione sull'accessorio. Assicurarsi che il prodotto e l'accessorio siano stabili.
• Assicurarsi che tutte le parti in movimento si siano fermate prima di esaminare l'accessorio.
• Effettuare regolarmente un controllo dei dispositivi di sicurezza. Se i dispositivi di sicurezza sono danneggiati o mancanti, rivolgersi al proprio rivenditore autorizzato.
  • Non apportare modifiche ai dispositivi di sicurezza.
  • Assicurarsi che tutti i dadi e i bulloni siano serrati correttamente e che l'accessorio sia in buone condizioni.
• Esaminare e regolare i bulloni sulle lame dell'accessorio a intervalli di tempo regolari.
• Sostituire le cinghie se usurate o danneggiate. Fare riferimento all'Appendice. Utilizzare la cinghia di tipo XPA 857.
• Mantenere pulito l'accessorio in modo che sia possibile leggere chiaramente i simboli e gli adesivi.
• Utilizzare aria compressa per pulire l'accessorio.

ATTENZIONE: Utilizzare occhiali protettivi per la pulizia con aria compressa.

• Lubrificare l'accessorio ogni 5 ore di funzionamento. Fare riferimento alla panoramica sulla lubrificazione nell'Appendice.
• Controllare la tensione della cinghia ogni 5 ore di funzionamento. Fare riferimento all'Appendice.

Cambio dell'olio della trasmissione

Sostituire l'olio della trasmissione a intervalli di 500 ore.

Nota: Sostituire l'olio quando la trasmissione risulta calda.

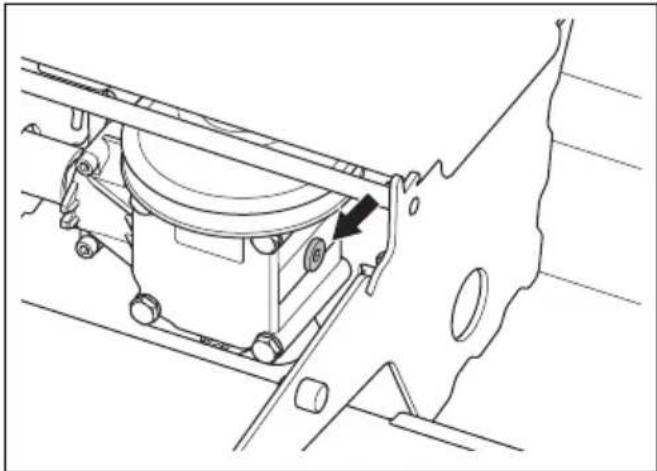

1. Rimuovere il tappo di drenaggio.

1. Utilizzare una pompa dell'olio per scaricare l'olio attraverso il tappo di drenaggio.

2. Riempire la trasmissione con olio nuovo fino a quando non fuoriesce dal tappo di drenaggio (circa 0,35 l).

Nota: Tipo di olio consigliato: VANGUARD AKRO 75W90

1. Serrare il tappo con cautela.

Flail mower 547 12 15-01, 547 12 15-02 ARFM5100
