BRUKSANVISNING GKE 35 BCE BOSCH

Obs! Samtliga säkerhetsinstruktioner och anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ta väl vara på säkerhetsinstruktionerna och anvisningarna för senare användning.

Nedan använda begreppet "Elverktyg" hänför sig till ett elverktyg som drivs med nätström (med nätsladd).

Vi rekommenderar att låta en erfaren fackman med praktiska exempel undervisa personer som första gången använder kedjesågen hur den manövreras och hur skyddsutrustningen bör användas. Öva först sågning av trädstammar på en sågbock eller ett ställ.

Förklaring av använda symboler:

Läs bruksanvisningen.

Skydda mot regn.

Dra alltid ut stickproppen innan inställnings- och underhållsåtgärder vidtas eller om nätsladden skadats eller kapats.

Bär vid användning av elverktyget hörselskydd och skyddsglasögon.

Backslagsbromsen och utlöpsbromsen stoppar sågkedjan på kort tid.

Håll arbetsplatsen

■ Ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
■ Barn och ungdomar får inte använda kedjesågen; dock får den som fyllt 16 år använda sågen i utbildningssyfte och under uppsikt. Detta gäller även för personer som inte i tillräcklig grad är förtrogna med kedjesågen hantering. Bruksanvisningen bör alltid finnas till hands. Personer som är trötta eller inte klarar fysisk belastning får inte använda kedjesågen.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
■ Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

Personsäkerhet

■ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Risken för kroppsskada minskas om med hänsyn till arbetsmiljön skyddsutrustning såsom dammfiltermask, slirsäkra skor, skyddshjälm eller hörselskydd används.
■ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget har kopplats från innan du ansluter stickproppen till vägguttaget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
■ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
■ Vid elverktyg med dammutsugnings- och -upsamlingsutrustning kontrollera att anordningarna är rätt monterade och att de används på korrekt sätt. Dessa anordningar reducerar faroriskerna i samband med damm.

Korrekt användning och hantering av elverktyg

• Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
  ■ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
  Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

■ Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

■ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

■ Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

Service

Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Varningsanvisningar för kedjesågar:

Bär skyddsglasögon och hörselskydd. Vid rekommenderar ytterligare skyddsutrustnin för huvud, händer, ben och fötter. Lämplig skyddutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan.

När sågen är igång håll kroppen på betryggande avständ från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att kläder eller kroppsdelar råkar in i sågkedjan.

Arbeta inte med kedjesågen uppkättrad i ett träd. Risk för kroppsskada om kedjesågen används i ett träd.

Säkra sågvirket. För säker manövrering håll kedjesågen med båda händerna. Spänn fast lösa stammar och grenar med klämmor, sågbock eller andra lämpliga hjälpmedel.

Räkna med att en gren som är under spänning vid sågning kan fjädra tillbaka. När spänningen i träfibrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen kontrollerbar.

■ Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig i sågkedjan och slå dig eller få dig ur jämvikt.

Bär kedjesågen i främre greppet med frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för en oav-siktlig beröring med den roterande sågkedjan.

■ Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag.

Håll handtagen torra, rena och fria från olja och fett. Med fett eller olja nedsmorda handtag är hala och kan leda till att kontrollen förloras.

■ Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för – exempel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är i trä. Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå.

Orsaker för och eliminering av bakslag:

• Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast.
• En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren.
• Om sågkedjan kommer i kläm på styrskenans övre kant kan svärdet slå bakåt mot användaren.
• Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som finns monterad på kedjesågen. När du använder kedjesågen bör du själv vidta vissa åtgårder för att kunna arbeta utan olyckor och skador.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan:

Håll i sågen med båda händerna varvid tummen och fingrarna skall omsluta kedjesågens handtag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjesågen.

■ Undvik en onormal kroppsställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig beröring med svärdsnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer.
■ Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och sågkedjor kan leda till att kedjan brister eller till bakslag.
■ Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbegränsning ökar risken för bakslag.

Tekniska data

Kedjesåg		GKE 35 BCE PROFESSIONAL	GKE 40 BCE PROFESSIONAL
Artikelnummer		0 601 597 6..	0 601 597 7..
Kedjespänning utan verktyg (SDS)		●	●
Upptagen märkeffekt	[W]	2 100	2 100
Kedjehastighet (på tomgång)*	[m/s]	12	12
Svärdlängd	[cm]	35	40
Kedjebromsens bromstid	[s]	< 0,1	< 0,1
Utlöpsbromsens bromstid	[s]	< 1	< 1
Kedjedelning		3/8"	3/8"
Drivlänkstjocklek	[mm]	1,3	1,3
Antal drivlänkar		52	57
Oljebehållarens volym	[ml]	200	200
Automatisk kedjesmörjning		●	●
Vikt utan nätsladd, ca. **	[kg]	4,6	4,8
Skyddsklass		☐ / II	☐ / II

* begränsas av elektroniken
** uppmätt med svärd och kedja

Anvisning: Kontrollera maskinens produktnummer på typskylten, handelsbeteckningarna för enskilda maskiner kan variera.

Ändamålsenlig användning

Sågen är avsedd för sågning i trä som t. ex. träbjälkar, brädor, grenar, stammar osv samt för huggning av träd. Den kan användas för sågning längs och tvärs mot fiberriktningen. Sågen är inte lämplig för sågning av mineraliska material.

Inledning

I denna instruktionsbok ingår anvisningar för korrekt montering och säker användning av kedjesågen. Läs noggrant dessa anvisningar.

Leveransen omfattar

Maskinens delar ska försiktigt packas upp och kontrolleras att ingenting fattas:

• Kedjesåg
• Skyddskåpa
• Sågkedja
• Svärd
• Kedjeskydd
• Bruksanvisning

Saknas delar eller är de skadade ta genast kontakt med din återförsäljare.

Maskinens komponenter

Numreringen av komponenterna hänvisar till illustration på uppfällbar sida med grafik.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

1 Bakre handtag
2 Inkopplingsspärr
3 Strömställare Till/Från
4 Oljetanklock
5 Kedjebromsutlösning (handskydd)
6 Främre handtag
7 Märkning "Kedjebromsen fri"
8 Noshjul
9 Kedjeskydd
10 Sågkedja
11 Svärd
12 Tagganslag
13 Kedjespännring, röd
14 Spännvred
15 Skyddskåpa
16 Serienummer
17 Kedjespännkam
18 Fästbult
19 Svärdsgejd
20 Oljemunstycke
21 Löp- och skärriktningssymbol
22 Kedjehjul
23 Kedjefångpinne
24 Oljenivåindikering
26 Ventilationsöppningar
28 Dammskyddslock

25 Återställningsknapp för termoskyddsbrytare

27 Tillståndsindikering för kastbroms (röd punkt)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder

Obs! Innan underhålls- eller rengöringsarbeten utförs, om kabeln kapats, skadats eller trasslat till sig ska kedjesågen frånkopplas och stickproppen dras ur uttaget.

Varning! Berör inte roterande kedja.

Använd aldrig kedjesågen i närheten av personer, barn eller djur och använd den inte heller under påverkan av alkohol, narkotika eller medikament.

Säkert elsystem

Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Använd endast förlängningssladdar med beteckningen H07-F eller IEC (60227 IEC 53).

För drivning av elverktyget får endast förlängningssladdar med följande ledararea användas:

• 1,0 mm ^2 : maximal längd 40 m
• 1,5 mm ^2 : maximal längd 60 m
• 2,5 mm²: maximal längd 100 m

För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA används. Denna FI-brytare ska kontrolleras före varje användning.

Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummiöverdrag.

För skarvsladden ska dragavlastning användas.

Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick.

Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.

Montering/spänning av sågkedja (se bild A)

Kedjesågen får anslutas till nätströmmen först sedan den är fullständigt monterad.

När sågkedjan hanteras ska alltid skyddshandskar användas.

Montering av svärd och sågkedja

1. Packa försiktigt upp alla komponenter.
2. De båda pilarna ⚠ på kedjespännringen 13 och skyddskåpan 15 ska ställas mot varandra.

15 13

1. Ställ upp kedjesågen på en plan yta.

Endast sågkedjor med en drivlänkstjocklek (spårbredd) på 1,3 mm får användas.

1. Lägg in sågkedjan 10 i spåret som löper runtom svärdet 11. Kontrollera rätt löpriktning. Jämför kedjan med löpriktningssymbolen 21. Kontrollera att kedjespännkammen 17 pekar utåt.

10 17 11

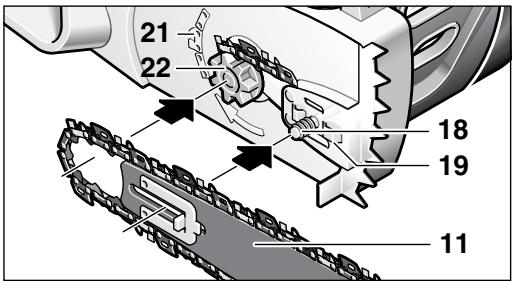

1. Placera kedjelänkarna kring kedjehjulet 22 och lägg sedan upp svärdet 11 så att de framför och bakom fästpinnen 18 liggande svärdgejderna 19 griper in i ovala hålet på svärdet 11.

21 22 18 19 11

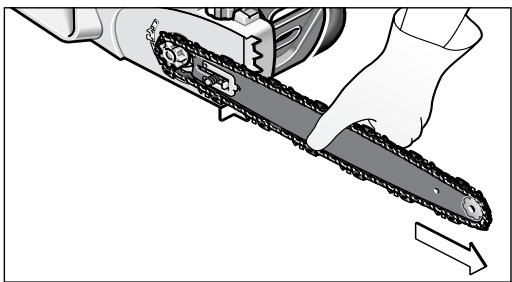

1. Kontrollera att alla delar är korrekt monterade och håll svärdet med kedjan i detta läge. Skjut svärdet 11 helt fram.

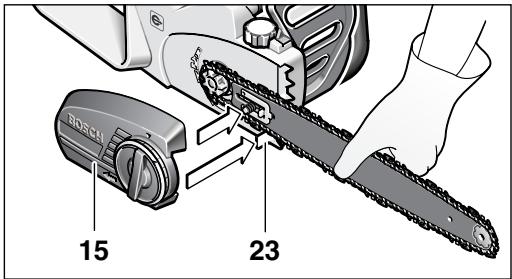

1. Lägg exakt upp skyddskåpan och se till att kedjefångpinnen 23 ligger exakt i härför avsedd styröppning på skyddskåpan 15.

15 23

1. Skruva löst fast skyddskåpan 15 med spännvredet 14.

Sågkedjan är inte ännu spänd. Sågkedjan spänns enligt beskrivning under "Spänning av sågkedja" punkt 1–7.

Spänning av sågkedja

Kedjespänningen ska kontrolleras innan arbetet påbörjas, efter ett par snitt och under sågning i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man i början räkna med en viss töjning.

Sågkedjans livslängd är huvudsakligen beroende på tillräcklig smörjning och korrekt spänning.

Spänn inte en het sågkedja; efter avkylning krymper den och sitter sedan för kraftigt spänd på svärdet.

1. Ställ upp kedjesågen på en plan yta.
2. Vrid spännvredet 14 ca. 1–3 varv moturs för att lossa svärdets infästning.
3. Kontrollera att kedjelänkarna ligger korrekt i styrspåren på svärdet 11 och på kedjehjulet 22.

1. Vrid den röda kedjespännringen 13 via raststegen medurs tills rätt kedjespänning uppnåtts. Rastermekanismen hindrar kedjespänningen från att släppa. Går kedjespännringen 13 trögt måste spännvredet 14 lossas ytterligare genom vridning moturs. Spännvredet 14 får rotera när kedjespännringen 13 ställs in.

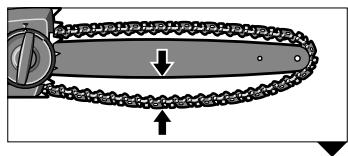

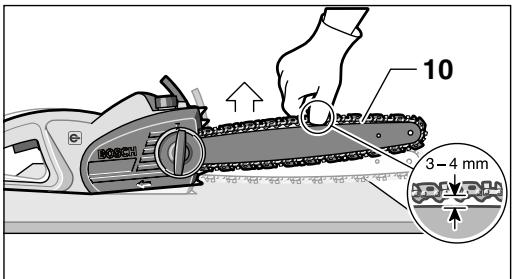

2. Sågkedjan 10 har inte korrekt spänning om den i mitten kan lyftas upp ca. 3–4 mm. För kontroll dra upp sågkedjan med en hand mot sågens egenvikt.

1. Om sågkedjan 10 spänts för kraftigt lossa kejdespännringen 13 genom att vrida den moturs.
2. Vid optimalt spänd sågkedja 10 vrid spännvredet 14 medurs för fastspänning av svärdet 11. Använd inte verktyg.

Kedjesmörjning (se bild B)

Viktigt: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen finns risk för att kedjesågen skadas.

Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja via oljemunstycket 20.

• Lägg upp kedjesågen med oljetanklocket 4 uppåt på ett lämpligt underlag.
• Rengör partiet kring oljetanklocket 4 med en trasa och skruva sedan bort locket.
• Filterinsatsen ska sitta kvar vid påfyllning.
• Fyll oljetanken med biologiskt nedbrytbar Boschkedjesågsolja.
• Se till att smuts inte tränger in i oljetanken. Skruva åter fast tanklocket 4.

Viktigt: För att säkerställa luftutbytet mellan oljetanken och omgivningen finns mellan filtret och oljetanklocket fyra små kompensationskanaler ur vilka funktionsbetingat en mindre mängd olja kan rinna ut. Se till att sågen alltid läggs bort i vägrätt läge (oljetanklocket 4 uppåt).

Använd uteslutande rekommenderad, biologiskt nedbrytbar smörjolja för att undvika skada på kedjesågen. Använd aldrig återvunnen olja eller spillolja. Om icke godkänd olja används, lämnas ingen garanti.

Start

Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

In- och urkoppling

Håll kedjesågen enligt beskrivning i stycket "Användning av kedjesåg".

För start av sågen tryck in inkopplingsspärren 2, tryck sedan ned strömställaren Till/Från 3 och håll den i detta läge. Inkopplingsspärren 2 kan nu släppas.

För frånkoppling släpp strömställaren Till/Från 3.

Sågen får inte bromsas upp med främre handskyddet (aktivering av kastbroms).

Temperaturberoende överbelastningsskydd

Vid överbelastning av sågen, t. ex. vid oskarp kedja stängs motorn av när termoskyddsbrytaren löser ut. Återställning sker vid tryckning av återställningsknappen för termoskyddsbrytaren 25. Därefter ska kedjesågen köras ca. 1 minut på tomgång.

Startströmbegränsning

Tack vare sågens mjuka, ryckfria start behövs endast en 16 A säkring.

Backslagsbroms/startbroms

Kedjesågen är utrustad med två skyddsanordningar:

Utlöpsbromsen bromsar upp kedjan när strömställaren Till/Från 3 släpps.

Kedjebromsen är en skyddsmekanism som löser ut via främre handskyddet 5 när sågen kastar bakåt. Kedjan stannar inom 0,1 sekund.

Funktionstesta då och då. Skjut främre handskyddet 5 framåt (läge ②) så att den röda punkten 27 blir synlig under märket 7 och slå helt kort på kedjesågen. Kedjan får nu inte starta. För upplåsning av kastbromsen dra främre handskyddet 5 bakåt (läge ①) så att den röda punkten 27 under märket 7 täcks över (se bild D).

Så här används kedjesågen

Innan sågning påbörjas

Följande kontroller ska utföras före driftstart och regelbundet under sågning:

• Är kedjesågen i funktionssäkert skick?
• Är oljetanken påfylld? Kontrollera oljenivån i synglaset 24 innan arbetet påbörjas och regelbundet under arbetets gång. Fyll på olja när oljenivån sjunkit till synglasets undre kant. Full tank räcker för ca. 15 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet.
• Är kedjan korrekt spänd och skärpt? Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man räkna med ökad töjning. Sågkedjans tillständ påverkar i hög grad sågens effekt. Endast välskärpta kedjor skyddar mot överbelastning.
• Har kedjebromsen låst upp funktion kontrollerats?
• Använder du den skyddsutrustning som behövs? Använd skyddsglasögon och hörselskydd. Vi rekommenderar ytterligare skyddsutrustning för huvud, händer, ben och fötter. Lämpliga skyddskläder minskar risken för kroppsskada till följd av utslungade partiklar och vid oavsiktlig beröring av sågkedjan.

Kast (se bild D)

Ett kast uppstår när påkopplad kedjesåg plötsligt slungas uppåt eller bakåt; detta kan hända om svärdnosen berör virket eller om kedjan kommer i kläm.

Vid kast kan sågen reagera på oförutsebart sätt och orsaka allvarliga kroppskador på person som använder sågen eller på personer som befinner sig inom sågområdet.

Snitt i sidled, med lutning eller längsgående snitt måste utföras med stor försiktighet eftersom tagganslaget 12 inte kan användas i dessa fall.

För undvikande av kast:

– Lägg an kedjesågen möjligast plant.
- Arbeta aldrig med lös, töjd eller kraftigt nedsliten sågkedja.
- Skärp sågkedjan på föreskrivet sätt.
– Såga aldrig över axelhöjd.
- Använd inte sågnosen för sågning.
– Håll alltid i kedjesågen med båda händerna.
- Använd alltid en kasthämmande Bosch sågkedja.
- Använd tagganslaget 12 som hävarm.
– Se till att kedjan har rätt spänning.

Allmänna anvisningar

Håll alltid tag i kedjesågen med båda händerna, vänstra handen på främre handtaget och högra handen på bakre handtaget. Omslut alltid handtagen med tummen och fingrarna. Sågning får aldrig ske med en hand. Se till att nätsladden är dragen bakåt och på betryggande avständ från sågkedja och sågat material; håll sladden i ett läge så att den inte kan fastna i kvistar och grenar (se bild D).

Se till att du under sågning står stadigt. Håll kedjesågen något till höger om kroppen (se bild E).

Kedjan måste rotera med full hastighet innan den läggs an mot virket. Använd tagganslaget 12 för att fixera kedjesågen på virket. Använd under sågning tagganslaget som hävarm (se bild F).

Vid sågning av kraftiga grenar eller stockar lägg an tagganslaget längre ned. Dra kedjesågen bakåt för att lossa tagganslaget och lägg sedan an på nytt ännu längre ned. Dra inte ut sågen ur sågspåret.

Vid sågning tryck inte för hårt mot sågkedjan utan låt den själv arbeta genom att via tagganslaget 12 utöva ett lätt hävarmstryck.

Använd inte sågen med utsträckta armar. Försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppkättrad på en stege. Såga aldrig över axelhöjd (se bild G).

Bästa såresultat uppnås om kedjehastigheten inte tillåts sjunka till följd av överbelastning.

Var försiktig vid sågsnittets slut. När sågen går fritt ändras oväntat viktfördelningen. Risk finns för att ben och fötter skadas.

Dra ut sågen ur sågspåret med roterande kedja.

Följande säkerhetsföreskrifter ska beaktas:

Lägg upp stocken enligt bild och stöd den på så sätt att sågspåret inte går igen och klämmer fast sågkedjan.

Kortare trästycken ska för sågning riktas upp och spännas fast.

Såga endast föremål av trä Undvik att med sågkedjan beröra stenar och spikar då dessa kan slungas upp, skada sågkedjan och orsaka allvarliga kroppsskador hos användaren eller personer som står i närheten av arbetsområdet.

Se till att påkopplad såg inte berör trådstängsel eller marken.

Sågen är inte avsedd för gallring/röjning av tunna kvistar.

Längsgående snitt ska utföras med stor uppmärksamhet då tagganslaget 12 inte kan användas för detta arbete. Styr sågen i liten vinkel för att undvika kast.

Vid sågning på sluttning stå alltid ovanför eller på sidan om stammen eller liggande virke.

Se upp för stubbar, grenar, rötter mm som innebär snubblingsrisk.

Sågning av virke under spänning (se bild H)

Vid sågning av kvistar eller träd som sitter i spänn är olycksriskerna speciellt stora. laktta största försiktighet. Dylika arbeten får utföras endast av utbildad personal.

Stöds virket på båda sidorna, såga först uppifrån (Y) en tredjedel av stammens diameter och kapa därefter från undre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds virket endast på den ena sidan, såga först från undre sidan (Y) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm.

Fällning av träd (se bild 1)

Använd alltid en hjälm som skydd mot nedfallande grenar.

Med kedjesågen får endast träd fällas vars stam-diameter är mindre än svärdets längd.

① Säkra arbetsområdet. Kontrollera att varken personer eller djur uppehåller sig inom trädets fallområde.

Försök aldrig få loss en inklämd såg med motorn igång. Använd träkilar för att få ut sågkedjan.

Om två eller flera personer arbetar inom samma område ska avståndet mellan personerna vara minst dubbelt så långt som trädet. Vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår. Om ett träd råkar beröra en distributionsledning ska energiverket underrättas omedelbart.

Vid sågning på sluttning ska kedjesågens användare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira nedför sluttningen.

② Före fällning bör en reträttväg planeras och eventuellt röjas. Reträttvägen bör väljas snett bakåt från väntad fallinje.

③ Före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas lägen och vindriktningen för att kunna bedöma trädets fällriktning. Ta bort smuts, stenar, lös bark, spikar och stältrådar från trädet.

Riktskär: Såga ett skär (X – W) till ett djup på en 1/3 av trädets diameter i rät vinkel mot fällriktningen. Såga först det undre vågräta riktskäret. Härvid undviks inklämning av sågkedja eller styrskena vid sågning av övre riktskär.

Fällskär: Fällskäret (Y) måste sågas minst 50 mm ovanför det vågräta riktskäret. Fällskäret bör vara parallellt med riktskäret. Gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn. Brytmånen hindrar trädet från att vrida sig och falla i fel riktning. Såga inte av brytmånen.

När fällskäret närmar sig brytmånen bör trädet börja falla. Om det visar sig att trädet inte kommer att falla i önskad riktning eller det lutar bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium.så att trädet faller i önskad riktning.

När trädet börjar falla, ska kedjesågen tas ur skäret, frånkopplas och läggas bort samt den som sågat ska lämna riskområdet via planerad reträttväg. Se till att du inte snavar över grenar och kvistar som fallit ned.

Genom inslagning av en kil (Z) i vågräta snittet måste nu trädet fällas.

Underhåll och rengöring

Innan underhåll utförs ska stickproppen dras ur vägguttaget.

Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.

Kontrollera regelbundet kedjesågen avseende defekter som t. ex. lös, avhoppad eller skadad sågkejda, lösa skruvförband och slitna eller skadade komponenter.

Avspänn sågkedjan med kedjespännringen 13 innan den tas bort. Glöm inte att avspänna kedjan i annat fall kan SDS-enheten skadas.

Kontrollera att kåporna och skyddsanordningarna är felfria och korrekt monterade. Nödvändiga reparationer eller underhållsarbeten ska utföras innan kedjesågen tas i bruk.

Om i kedjesågen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Före transport av kedjesåg ska oljetanken ovillkorligen tömmas. För tömning ta bort silen ur tanken och återmontera den efter utförd tömning.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

Byte/vändning av sågkedja och svärd

Kontrollera sågkedjan och svärdet enligt avsnitt "Spänning av sågkedja".

Svärdets styrspår slits med tiden. Vid byte av sågkedja sväng svärdet 180° för att kompensera förslitningen.

Kasta om kedjespännkammen 17 på svärdet.

Kontroll av kedjehjul 22. Om kedjehjulet till följd av hög belastning slitits eller skadats måste det bytas ut på en serviceverkstad.

Skärpning av sågkedja

Sågkedjan kan på yrkesmässigt sätt efterslipas hos en auktoriserad serviceverkstad för Bosch-elverktyg. Med kedjeskärpanordningen från Bosch eller Dremel-Multi med slipinsats 1453 kan du även själv skärpa kedjan. Beakta bifogad slipanvisning.

Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot ett papp eller papper på marken. Obs! Berör inte marken med sågkedjan, håll ett säkerhetsavständ på 20 cm. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, slå upp under "Felsökning" eller uppsök Bosch-serviceverkstad.

Tillbehör

Sågkedja

för svärd 350 mm 2 604 730 000

för svärd 400 mm 2 604 730 001

Svärd DOUBLE GUARD

350 mm 2 602 317 050

400 mm 2 602 317 051

Ytterligare tillbehör

Kedjeskärpnings-/rengöringsset...... 2 607 000 180

Kedjesågolja, biologiskt nedbrytbar

1 | 2 607 000 181

Skyddsglasögon 2 607 990 041

Skyddsglasögon för person

med glasögon 2 607 990 037

Rengöring/Lagring

Rengör kedjesågens plasthus med en mjuk borste och en ren trasa. Använd varken vatten, lösningsmedel eller polermedel. Avlägsna alla föroreningar, speciellt då från motorns ventilationsöppningar 26.

Efter 1 till 3 timmars drift ska skyddskåpan 15, svärdet och kedjan demonteras och rengöras med en borste.

Rengör området under skyddskåpan 15, kedjehjulet 22 och svärdfästet från föroreningar. Rengör oljemunstycket 20 med en ren trasa.

Om kejdespännmekanismen går trögt under skyddskåpan 15 ta bort dammskyddslocket 28, vrid spännvredet 14 och kedjespännringen 13 mot varandra så att invändiga avlagringar i mekanismen lossar och faller ut. Renknacka lätt skyddskåpan 15, vid kraftigt hopklibbad mekanism rengör med en mjuk borste eller tryckluft; verktyg får absolut inte användas (se bild K).

Om kedjesågen ska lagras under en längre tid, rengör sågkedjan och svärdet.

Kedjesågen ska lagras på ett säkert och torrt ställe som är oätkomligt för barn.

För att undvika utrinnande olja rinner ska sågen läggas bort i vågrätt läge (oljepåfyllningsskruven 4 riktad uppåt).

Vid förvaring i säljförpackningen måste oljetanken vara fullständigt tömd.

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad.

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom	Möjliga orsaker	Åtgård
Kedjesågen fungerar inte	Kastbromsen har löst utStrömförsörjning saknasVägguttaget defektNätsladden skadadSäkring defektDet temperaturberoende överbelast-ningsskyddet har löst ut	Dra handskyddet 5 tillbaka till läget1 så att den röda punkten är täcktKontrollera strömförsörjningenProva med annan strömkälla, byt vid behovKontrollera nätsladden, byt vid behovByt ut säkringenTryck återställningsknappen för ter-moskyddsbrytaren25och låt kedjeså-gen gå ca. 1 minut på tomgång
Kedjesågen arbetar inter-mittent	Nätsladden skadadExtern glappkontaktIntern glappkontaktStrömställaren defekt	Kontrollera nätsladden, byt vid behovUppsök Bosch serviceverkstadUppsök Bosch serviceverkstadUppsök Bosch serviceverkstad
Sågkedjan torr	Ingen olja i oljetankenOljetanklockets ventilationshåltilltäpptAoljeutloppskanalen tilltäppt	Fyll på oljaRengör oljetanklocketÅtgärda oljeutloppskanalen
Utlöpsbromsen/kast-bromsen utan verkan,kedjan bromsas inte upp		Uppsök Bosch serviceverkstad
Kedjan/styrskenan heta	Ingen olja i oljetankenOljetanklockets ventilationshåltilltäpptAoljeutloppskanalen tilltäpptKedjespänningen för högKedjan är oskarp	Fyll på oljaRengör oljetanklocketÅtgärda oljeutloppskanalenStäll in kedjespänningenEfterslipa eller byt ut kedjan
Kedjesågen rycker,vibrerar eller sågar ejkorrekt	Kedjespänningen för lösKedjan är oskarpKedjan förslitenSågtänderna riktade åt fel håll	Ställ in kedjespänningenEfterslipa eller byt ut kedjanByt ut kedjanMontera sågkedjan på nytt medtänderna i rätt riktning

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst

En sprängskiss och informationer om reservdelar lämnas under:

www.bosch-pt.com

📞 [phone]

Fax [phone]

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande på 2000/14/EG och EN 50144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 90 dB (A); ljudeffektnivå 103 dB (A). Använd hörselskydd!

Den beräknade accelerationen är i typiska fall 6 m/s ^2 .

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

EG-typprovning nr. 206 00 86 utförd av notificerad provningsanstalt nr. 0344.

2000/14/EG: Garanterad ljudeffektnivå L _WA är lägre än 105 dB (A). Beräkningsmetod för konformitet enligt bilaga V.

Ändringar förbehålles

Les bruksanvisningen.

Må beskyttes mot regn.

Dette inngår i leveransen
