KÄYTTÖOHJE GKE 35 BCE BOSCH

Huom! Kaikki turvallisuusohjeet ja käyttöohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä nämä turvallisuusohjeet ja käyttöohjeet hyvin myöhempää käyttöä varten.

Seuraavassa käytetty käsite "sähkölaite" viittaa verkkokäyttöiseen sähkölaitteeseesi (verkkojoh-dolla).

Suositellaan, että kokenut ammattihenkilö ennen ensimmäistä käyttöönottoa neuvoo käyttäjälle, ketjusahan käsittelyn ja suojavarustusten käytön käytännön esimerkein. Ensimmäisenä harjoituksena tulisi sahata puunrunko sahapukissa tai telineessä.

Kuvatunnusten selitys:

Lue käyttöohje.

Suojaa sateelta.

Irrota välittömästi pistotulppa pistorasiasta ennen säätö- ja huoltotöitä sekä, jos verkko-johto on vaurioitunut tai katkennut.

Käytä aina sähkötyökalua käyttäessäsi kuu- lonsuojaimia ja suojalaseja.

Ketjujarru ja jälkikäyntijarru pysäyttävät teräketjun hetkessä.

Työpaikka

■ Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
■ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.
Lapset ja nuoret, lukuun ottamatta yli 16 vuotiaat koulutettavat ja valvonnassa olevat, eivät saa käyttää ketjusahaa. Samaa koskee henkilöitä, jotka eivät tunne ketjusahan käyttöä lainkaan tai riittämättömästi. Käyttöohjeen tulee aina olla käsillä. Henkilöt jotka ovat väsyneitä tai jotka eivät kestä ruumiillista rasitusta, eivät saa käyttää ketjusahaa.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

Henkilöturvallisuus

■ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käytäessäsi. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarustusten, kuten pölynsuojanaamarin, luisumattomien jalkineiden, suojakypärän tai kuulonsuojaimien käyttö, työolosuhteista riippuen, pienentää loukkaantumisvaaraa.
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität pistotulpan pistorasiaan. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
■ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
- Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
■ Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liiitetty ja että ne käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaarroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
  Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
  ■ Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
  ■ Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkaus-reunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
  Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, jota on säädetty erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

Huolto

■ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Ketjusahojen varo-ohjeet:

Käytä suojalaseja ja kuulonsuojaimia. Lisä- suojavarusteita pään, käsien, säärien ja jalko- jen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaran, joka syntyy ympäristöön sinkoutuvista lastuista ja teräketjun tahattomasta kosketuksesta.
Pidä kaikki kehon osat loitolla sahanterästä sahan ollessa käynnissä. Varmista ennen sahan käynnistämistä, että teräketju ei kosketa mitään. Ketjusahan kanssa työskenneltäessä voi hetken varomattomuus johtaa siihen, että vaatteet tai kehonosa osuu teräketjuun.
- Älä koskaan työskentele ketjusahan kanssa kasvavassa puussa. Ketjusahan käyttö puunkaadossa synnyttää loukkaantumisvaaran.
■ Sahatavaran kiinnittäminen. Käytä ketjusahaa kahdella kädellä ja turvallisesti. Kiinnitä irtonaiset rungot ja oksat hakasilla, sahapukin tai muun apuvälineen avulla.
■ Ota huomioon, että jännityksessä oleva oksa ponnahtaa takaisin sahattaessa. Puun kuitujen jännityksen poistuessa, saattaa jännityksessä ollut oksa osua sahaajaan ja/tai riistää ketjusahan käyttäjän hallinnasta.
■ Ole erityisen varovainen, kun saaat alusmet-sikköä ja nuoria puita. Ohut puu saattaa tarttua teräketjuun ja iskeä sinuun tai saattaa sinut menettämään tasapainosi.
Kanna ketjusahaa etukahvasta, sahan ollessa pysähdyksissä ja terälevyn osoittaessa taaksepäin. Asenna aina suojus terään, kun kuljetat tai säilytät ketjusahaa. Ketjusahan huolellinen käsittely vähentää todennäköisyyttä koskettaa liikkuvaa teräketjua epähuomiossa.
Noudata voitelua, ketjun kirstystä ja lisätarvikkeiden vaihtoa koskevia ohjeita. Asiaankuulumattomasti kiristetty tai voideltu ketju voi revetä tai kasvattaa takaiskuriskiä.
■ Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen.
Sahaa vain puuta. Käytä ketjusahaa vain töihin, joihin se on tarkoitettu –esimerkki: Älä käytä ketjusahaa muovin, muurauksen tai muiden kuin puisten rakennusaineiden sahaukseen. Ketjusahan käyttö muihin kuin määräyksenmukaisiin töihin saattaa johtaa vaarallisiin tilanteisiin.

Takaiskun syy ja miten sen estät:

• Takaisku saattaa syntyä terälevyn kärjen osuessa esineeseen tai puun taipuessa ja teräketjun jäädessä puristukseen sahausuraan.
• Terälevyn kärjen kosketus saattaa monessa tapauksessa johtaa odottamattomaan taaksepäin suuntautuvaan vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyttäjää kohti.
• Teräketjun jäädessä puristukseen yläreunastaan, se nopeasti iskeä taaksepäin käyttäjää kohti.
• Jokainen näistä vastavoimista voivat johtaa siihen, että menetät sahan hallinnan ja voit loukkaantua vakavasti. Älä luota yksinomaan ketjusahan turvalaitteisiin. Ketjusahan käyttäjänä tulisi sinun ryhtyä määrättyihin toimenpiteisiin, voidaksesi työskennellä ilman onnettomuutta ja loukkaantumista.

Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa:

Pidä sahaa tiukasti kahdella kädellä niin, että peukalo ja sormet ympäröivät ketjusahan kahvoja. Saata kehosi ja käsivartesi asuntoon, jossa pystyt vastustamaan takaiskuvoimia. Kun suoritetaan tarkoituksenmukaisia toimenpiteitä, pystyy käyttäjä hallitsemaan takaiskuvoimia. Älä koskaan irrota otetta ketjusahasta.
Vältä epänormaalia kehon asentoa äläkä koskaan sahaa yli olkakorkeuden. Näin voidaan estää tahaton kosketus terälevyn kärjellä ja mahdollistetaan ketjusahan parempi hallinta odottamattomissa tilanteissa.
Käytä aina valmistajan määräämiä varaterälevyjä ja teräketjuja. Vääränlaiset terälevyt ja teräketjut voivat johtaa ketjun repeytymiseen tai takaiskuun.
■ Noudata valmistajan ohjeita koskien teräketjun kiristystä ja hoitoa. Liian matala syvyyssäädin kasvattaa taipumusta takaiskuun.

Tekniset tiedot

Ketjusaha		GKE 35 BCE PROFESSIONAL	GKE 40 BCE PROFESSIONAL
Tilausnumero		0 601 597 6..	0 601 597 7..
Ketjun kirstys ilman työkaluja (SDS)		●	●
Ottoteho	[W]	2 100	2 100
Ketjun nopeus (tyhjäkäynnissä)*	[m/s]	12	12
Laipan pituus	[cm]	35	40
Ketjujarrun jarrutusaika	[s]	< 0,1	< 0,1
Pysäytysjarrun jarrutusaika	[s]	< 1	< 1
Ketjujako		3/8"	3/8"
Vetolenkin vahvuus	[mm]	1,3	1,3
Vetolenkkien lukumäärä		52	57
Öljysäiliön tilavuus	[ml]	200	200
Automaattinen ketjunvoitelu		●	●
Paino ilman verkkojohtoa, n. **	[kg]	4,6	4,8
Suojausluokka		☐ / II	☐ / II

* elektronisesti rajoitettu
** punnittuna terälevyllä ja ketjulla
Huomio: Ota huomioon koneesi tyyppikilvessä oleva tuotenumero, yksittäisten koneiden kauppanimitys saattaa vaihdella.

Asianmukainen käyttö

Laite on tarkoitettu puun, kuten puupalkkien, lautojen, oksien, runkojen jne. sahaukseen, sekä puunkaatoon. Voidaan sahata syiden suunnassa sekä kohtisuoraan syitä vasten. Saha ei sovellu kivennäisaineiden sahaukseen.

Johdanto

Käsikirjassa on ohjeita ketjusahasi kokoamisesta ja turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti.

Toimitukseen kuuluu

Kaikki laitteen osat tulee ottaa varovasti pakkauksesta ja toimituksen täydellisyys on tarkistettava:

- Ketjusaha

- Suojus

- Teräketju

- Laippa

- Ketjunsuojus

- Käyttöohje

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleen-myyjääsi.

Koneen osat

Laitteen osien numerointi viittaa grafiikkasivussa olevaan laitteen kuvaan.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

1 Taaempi kahva
2 Käynnistysvarmistin
3 Käynnistyskytkin
4 Öljysäiliön kansi
5 Ketjujarrun laukaisin (käsisuojus)
6 Etummainen kahva
7 Merkki "ketjujarru vapaa"
8 Kärkipyörä
9 Ketjunsuojus

10 Teräketju

11 Laippa

12 Piikkilista

13 Ketjun kiristysrengas, punainen

14 Kiinnityskahva

15 Suojus

16 Valmistusnumero

17 Ketjun kiristysnokka

18 Kiinnityspultti

19 Laipan ohjainuuma

20 Öljysuutin

21 Kulku- ja sahaussuuntamerkki

22 Ketjupyörä

23 Ketjun sieppauspultti

24 Öljymäärän osoitin

25 Lämpösuojakytkimen palautusnuppi

26 Tuuletusaukot

27 Ketjujarrun tilanosoitin (punainen piste)

28 Pölynsuojus

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Työturvallisuus

Huomio! pysäytä ketjusaha ja irrota pisto- tulppa pistorasiasta ennen huolto- tai puhdistustöitä, kun verkkojohto on katkennut, vauri-oitunut tai sotkeutunut.

Varoitus! älä kosketa liikkuvaa teräketjua.

Älä koskaan käytä ketjusahaa ihmisten, lasten tai eläinten lähellä, äläkä alkoholin, huumeen tai puuduttavien lääkkeiden vaikutuksen alaisena.

Sähköturvallisuus

Koneesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Vain rakenteita H07-F tai IEC (60227 IEC 53) vastaavia jatkojohtoja saa käyttää.

Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraavista:

• 1,0 mm ^2 : suurin pituus 40 m
• 1,5 mm ^2 : suurin pituus 60 m
• 2,5 mm ^2 : suurin pituus 100 m

Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä.

Jatkojohdon liitintä on suojeltava roiskevedeltä, sen tulee olla kumia tai olla kumipäällysteinen.

Jatkojohdossa on käytettävä vedonpoistinta.

Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käyttää.

Jos liitäntäjohto on vaurioitunut, sen saa korjata vain valtuutettu Bosch-korjaamo.

Asennus/teräketjun kiristys (katso kuvaa A)

Liitä ketjusaha verkkoon vasta täydellisesti koottuna.

Käytä aina suojakäsineitä, kun käsittelet teräketjua.

Laipan ja teräketjun asennus

1. Ota varovasti kaikki osat esille pakkauksesta.
2. Saata kaksi nuolta ▶ ketjun kiristysrenkaassa 13 ja suojuksessa 15 kohdakkain.

15 13

1. Aseta ketjusaha tasaiselle alustalle.

Sahassa saadaan käyttää ainoastaan teräketjuja, joiden vetolenkin paksuus (uraleveys) on 1,3 mm.

1. Aseta teräketju 10 laippaa 11 kiertävään uraan. Tarkista, että kulkusuunta on oikea. Vertaile ketjua kulkusuuntamerkkiin 21. Varmista, että ketjun kiristysnokka 17 osoittaa ulospäin.

10 17 11

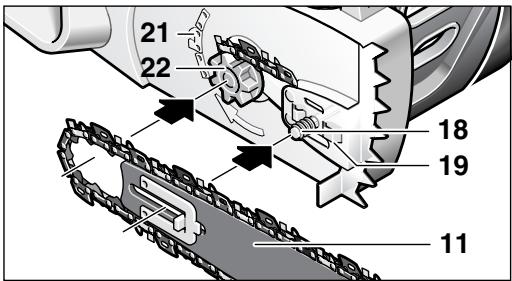

1. Aseta ketjun hahlot kärkipyörän 22 ympäri ja asenna laippa 11 niin, että kiinnityspultin 18 edessä ja takana sijaitsevat laipan ohjainuumat 19 asettuvat laipan 11 soikeaan reikään.

21 22 18 19 11

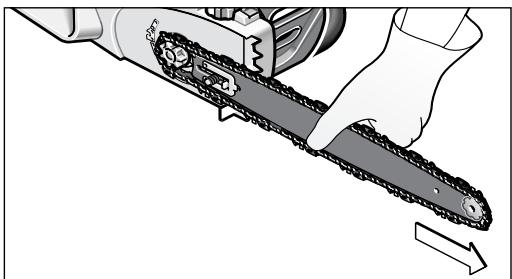

1. Tarkista, että kaikki osat on sijoitettu oikein, ja pidä terälevy teräketjuineen tässä asennossa. Työnnä laippa 11 aivan eteen.

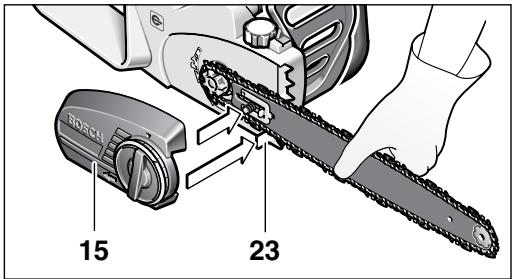

1. Asenna suojus tarkasti ja varmista, että ketjun sieppauspultti 23 asettuu sitä varten suojuk-sessa 15 olevaan ohjainrakoon.

15 23

1. Kiristä kevyesti suojus 15 kiinnityskahvalla 14.

Teräketjua ei vielä ole kiristetty. Teräketjun kiristys tehdään kappaleessa "Teräketjun kiristys" kohdat 1–7 selostetulla tavalla.

Teräketjun kiristys

Ketjun kireys tulee tarkistaa ennen työn aloittamista, ensimmäisten sahausten jälkeen ja sahaamisen aikana 10 minuutin välein. Erityisesti uudet teräketjut venyvät alussa.

Teräketjun elinikään vaikuttavat ratkaisevasti riittävä voitelu ja oikea kireys.

Älä kiristä teräketjua sen ollessa hyvin kuuma, koska se supistuu jäähtyessään ja kiristyy silloin liian tiukasti terälevvyn.

1. Aseta ketjusaha tasaiselle alustalle.
2. Avaa kiristyskahva 14 n. 1–3 kierrosta vastapäivään, terälevyn vapauttamiseksi.
3. Tarkista, että teräketjun hahlot ovat oikealla tavalla terälevyn 11 urassa ja ketjupyörässä 22.

1. Kierrä punaista ketjun kirstysrengasta 13 myötäpäivään, kunnes teräketjun kirstys on oikea. Rasterimekanikka estää ketjua löystymästä. Jos ketjun kirstysrengas 13 kiertyy vain vaivoin, tulee kiinnityskahvaa 14 avata lisää vastapäivään. Kiristyskahva 14 saa kiertyä mukana ketjun kirstysrengasta 13 säädettäessä.

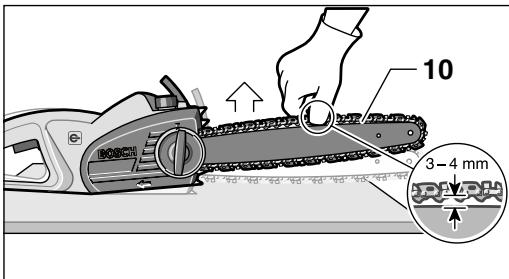

2. Teräketjun 10 kireys on oikea, kun sitä voidaan nostaa keskeltä n. 3–4 mm. Tämä tulisi tehdä yhdellä kädellä, vetämällä teräketjua ylös sahan painon toimiessa vastavoimana.

1. Jos teräketjua 10 on kiristetty liikaa, tulee ketjun kirstysrengasta 13 kiertää vastapäivään ketjun löysäämiseksi.
2. Teräketjun 10 ollessa oikein kiristetty, lukitaan terälevy 11 kiertämällä kiinnityskahvaa 14 myötäpäivään. Älä käytä työkalua.

Ketjun voitelu (katso kuvaa B)

Tärkeää: Ketjusahaa ei toimiteta täytettynä teräöljyllä. On tärkeää täyttää teräöljyä ennen käyttöä. Ketjusahan käyttö ilman teräöljyä tai jos teräöljyä on alle minimimerkin, johtaa sahan vaurioitumiseen.

Teräketjun elinikä ja sahausteho riippuu optimaalisesta voitelusta. Siksi teräketjuun johdetaan automaattisesti teräöljyä käytön aikana öljysuuttimen 20 kautta.

Öljysäiliön täyttäminen:

• Aseta ketjusaha tasaiselle alustalle öljysäiliön kansi 4 ylöspäin.
• Puhdista aluetta öljysäiliön kannen 4 ympäri rievulla ja avaa kansi.
• Älä poista suodatinpanosta käytön ajaksi.
• Täytä öljysäiliö biologisesti hajoavalla Bosch-te-räketjuöljyllä.
• Varo, ettei öljysäiliöön pääse likaa. Kierrä öljysäiliön kansi 4 paikoilleen ja sulje se.

Tärkeää: Öljysäiliön ja ympäristön välisen ilmanvaihdon mahdollistamiseksi on seulan ja öljysäiliön kannen välissä neljä pientä tasauskanavaa, joista käytön aikana saattaa purkautua hieman öljyä. Tarkista, että aina asetat sahan pois vaakaasentoon (öljysäiliön kansi 4 ylöspäin).

Käytä yksinomaan suositeltua biologisesti hajoavaa ketjuöljyä, jotta ketjusaha ei vaurioituisi. Älä koskaan käytä kierrätettyä öljyä tai jäteöljyä. Kielletyn öljyn käyttö johtaa takuun raukeamiseen.

Käyttöönotto

Tarkista verkkojännite! Virtalähteen jännitteen täytyy olla sama kuin mallikilpeen merkitty. 230 V-mer-kittyjä laitteita voidaan käyttää myös 220 V ver-koissa.

Käynnistys ja pysäytys

Pidä ketjusahaa kappaleen "Työskentely ketju-sahalla" selostetulla tavalla.

Käynnistä saha painamalla käynnistysvarmistinta 2, painamalla sitten käynnistyskytkin 3 pohjaan ja pitämälle se tässä asennossa. Käynnistysvarmistin 2 voidaan nyt päästää vapaaksi.

Pysäytä saha irrottamalla ote käynnistyskytkimestä 3.

Älä pysäytä sahaa sahauksen jälkeen etummaisella käsisuojuksella (ketjujarrua aktivoimalla).

Lämpötilariippuva ylikuormitussuoja

Sahaa ylikuormitettaessa, esim. teräketjun ollessa tylsä, saattaa moottori pysähtyä lämpösuojakytkimen laukeamisen johdosta. Palautus tapahtuu painamalla lämpösuojajykimen palautusnuppia 25. Tämän jälkeen tulee ketjusahaa käyttää n. 1 minuutti ilman kuormaa.

Käynnistysvirran rajoitin

Laitteen pehmeän, nykäyksettömän käynnistyksen ansiosta, 16 A sulake on riittävä.

Ketjujarru/käynnistysjarru

Ketjusahassa on kaksi turvalaitetta:

Pysäytysjarru jarruttaa ketjua, kun käynnistyskytkin 3 on päästetty vapaaksi.

Ketjujarru on suojamekanismi, joka laukeaa etum-maisen käsisuojuksen 5 kautta, sahan takapot-kusta. Ketju pysähtyy alle 0,1 sekunnissa.

Suorita silloin tällöin toimintatesti. Työnnä etummainen käsisuojus 5 eteenpäin (asento ②) niin, että merkin 7 alla oleva punainen piste 27 tulee näkyviin, ja käynnistä ketjusaha hetkeksi. Ketju ei saa liikkua. Poista ketjujarru vetämällä etummainen käsisuojus 5 taaksepäin (asento ①) niin, että punainen piste 27 merkin 7 alla taas peittyy (katso kuvaa D).

Työskentely ketjusahalla

Ennen sahaamista

Seuraavat tarkistukset tulee suorittaa ennen käyttönottoa ja säännöllisesti sahaamisen aikana:

• Onko ketjusaha toiminnaltaan turvallisessa kunnossa?
• Onko öljysäiliö täytetty? Tarkista öljymäärän osoitin 24 ennen työtä ja säännöllisesti työn aikana. Täytä öljyä, jos öljyn pinta on saavuttanut öljylasin alareunan. Täyttö riittää n. 15 minuutiksi, riippuen työn intensiteetistä ja tauoista.
• Onko ketjun kireys oikea ja onko se terävä? Ketjun kireys tulee tarkistaa 10 minuutin välein sahauksen aikana. Erityisesti uusissa teräketjuissa on huomioitava suurempi venyminen. Teräketjun kunto vaikuttaa ratkaisevasti sahaustehoon. Vain terävät teräketjut estävät ylikuormituksen.
• Onko ketjujarru vapautettu ja sen toiminta tarkistettu?
• Onko sinulla vaadittavat suojavarusteet? Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarusteita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaran, joka syntyy ympäristöön sinkoutuvista lastuista ja teräketjun tahattomasta kosketuksesta.

Sahan takaisku (katso kuvaa D)

Takaiskulla tarkoitetaan käynnissä olevan ketjusahan yhtäkkinen isku ylös- ja taaksepäin, joka saattaa syntyä, kun sahattavaa kappaletta kosketetaan laipan kärjellä tai ketjun jäädessä puristukseen.

Takapotkun syntyessä saha reagoi ennalta arvaamattomalla tavalla, ja saattaa aiheuttaa käyttäjälle tai sahausalueella oleville vakavia vammoja.

Sivuttaiset sahaukset, vino- ja pitkittäissahaukset on aloitettava erityistä varovaisuutta noudattaen, koska niissä ei voida käyttää piikkilistaa 12.

Takaiskun välttämiseksi:

• Tulee ketjusaha asettaa mahdollisimman tasaisesti sahattavaa kappaletta vasten.
• Älä koskaan työskentele löysällä, venyneellä tai voimakkaasti kuluneella teräketjulla.
  – Tulee teräketju teroittaa ohjeiden mukaisesti.
  – Ei koskaan saa sahata yli olkakorkeuden.
• Älä koskaan sahaa terälevyn kärjellä.
  – Tulee ketjusahaa aina pitää tiukasti kaksin käsin.
• Tulisi sinun aina käyttää takaiskua vaimentavaa Bosch-teräketjua.
• Käytä piikkilistaa 12 vipuna.
  – Tarkista ketjun oikea kireys.

Yleinen menettely

Pidä aina ketjusahaa kaksin kärsin, vasen käsi etukahvassa ja oikea käsi takakahvassa. Pidä aina sahaa niin, että peukalo ja sormet ympäröivät kahvoja. Älä koskaan sahaa yhdellä kädellä. Vie aina sähköjohto taaksepäin ja pidä se teräketjun ja sahatavaran alueen ulkopuolella; aseta se niin, ettei se voi jäädä kiinni oksiin ja oksanhaaroihin (katso kuvaa D).

Käytä ketjusahaa vain voidessasi seistä tukevasti. Pidä sahaa oman kehon oikealla puolella (katso kuvaa E).

Ketjun tulee liikkua täydellä nopeudella, ennen kuin se koskettaa puuta. Käytä piikkilistaa 12 kiinnittämään saha puuhun. Käytä sahauksessa piikkilistaa vipuna (katso kuvaa F).

Siirrä välillä piikkilistaa syvemmälle, kun sahaat pak-suja runkoja tai oksia. Vedä tällöin irti ketjusaha puusta, jotta piikkilista irtoaa ja aseta se uudelleen syvemmälle. Älä poista sahaa sahausurasta tämän tehdessäsi.

Älä paina teräketjua voimakkaasti sahauksen aikana, vaan anna sahan tehdä työ, luomalla piikkilistaa 12 käyttämällä kevyt vipupaine.

Älä koskaan käytä ketjusahaa suorilla käsivarsilla. Älä yritä sahata vaikeasti päästäviä kohteita, tai tikapuilla seisten. älä koskaan sahaa yli olkakorkeuden (katso kuvaa 📒).

Parhaan sahaustuloksen saavutat, kun ketjun nopeus ei alene ylikuormituksen takia.

Ole varovainen sahauksen lopussa. Heti sahan va- pauduttua sahauksesta, muuttuu sen painovoima odottamatta. Syntyy vaaratilanne säärille ja jaloille.

Poista aina saha sahausurasta liikkuvalla teräketjulla.

Runkojen sahaus (katso kuvat E+H)

Ota seuraavat turvaohjeet huomioon:

Aseta runko kuvan osoittamalla tavalla ja tue sitä niin, että sahausura ei sulkeudu puristaen teräket- jua.

Järjestä lyhyet puukappaleet ennen sahausta ja kiinnitä ne.

Sahaa vain puuta. Vältä kosketusta kiviin ja nauloihin, koska ne saattavat sinkoutua ilmaan, vahingoittaa teräketjua tai aiheuttaa vakavia loukkaantumisia käyttäjälle tai ympäristössä oleville ihmisille.

Älä kosketa lanka-aitaa tai maata käynnissä olevalla sahalla.

Saha ei sovellu ohuiden risujen sahaukseen.

Pituussahaukset on tehtävä erityistä varovaisuutta noudattaen, koska piikkilistaa 12 ei voida käyttää. Kuljeta sahaa pienessä kulmassa, välttääksesi takaiskua.

Rinteessä sahattaessa, tulee aina seistä sahattavan pystyrungon tai makaavan kohteen yläpuolella tai si-vussa.

Varo kompastumasta kantoihin, oksiin, juuriin jne.

Jännityksessä olevan puun sahaaminen (katso kuvaa H)

Sahattaessa jännityksessä olevia puita, oksia tai runkoja on olemassa suurempi loukkaantumisriski. Tällöin on oltava äärimmäisen varovainen. Ainoastaan koulutettujen ammattihenkilöiden tulisi suorittaa tällaisia töitä.

Jos puu on tuettu kummastakin päästä, tulee ensin sahata kolmannes rungosta päältäpäin (Y) ja sitten suorittaa katkosahaus samasta kohdasta, altapäin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi. Varo tällöin kosketta-masta maata teräketjulla. Jos puu on tuettu vain toisesta päästä, tulee ensin sahata kolmannes rungosta altapäin (Y) ja sitten suorittaa katkosahaus samasta kohdasta, päältäpäin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi.

Puun kaato (katso kuvaa 1)

Käytä aina kypärää suojaamaan putoavilta oksilta.

Ketjusahalla saa ainoastaan kaataa puita, joiden läpimitta on pienempi kuin sahan laipan pituus.

① Varmista työalue. Tarkista, että puun kaato-alueella ei ole ihmisiä tai eläimiä.

Älä koskaan yritä irrottaa puristukseen jäänyttä sahaa moottorin käydessä. Käytä puukiiloja teräketjun vapauttamiseksi.

Jos kaksi tai useampi henkilö samanaikaisesti sa-haa ja kaataa, tulee etäisyys kaatavien ja leikkaa-vien henkilöiden välissä olla vähintään kaksi kertaa kaadettavan puun korkeuden verran. Puunkaadossa on otettava huomioon, ettei aiheuta vaaraa muille henkilöille, ettei osuta syöttöjohtoihin eikä ai- heuteta aineellista vahinkoa. Jos puu joutuu koske-tukseen sähkölinjan kanssa, on välittömästi ilmoitet-tava siitä paikalliselle sähkölaitokselle.

Sahattaessa rinteessä tulee ketjusahan käyttäjän si- jaita maastossa kaadettavan puun yläpuolella, koska puu kaadettuaan todennäköisesti pyörii tai liu- kuu rinnettä alaspäin.

② Ennen kaatamista on suunniteltava pakoväylä ja tarvittaessa raivata sellainen. Pakoväylän tulisi kulkea vinosti taaksepäin odotetusta kaatosuunnasta.

③ Ennen kaatamista on otettava huomioon rungon luonnollinen kaltevuus suurempien oksien asento ja tuulen suunta, jotta puun kaatosuunta voidaan määrittää. Lika, kivet, irtonainen kuori, naulat, sinkilät ja langat on poistettava puusta.

Kaatoloven teko: Sahaa suorassa kulmassa kaatosuuntaan nähden lovi (X – W), jonka syvyys on 1/3 puun läpimitasta. Ensin tehdään alempi vaakasuora sahaus. Täten vältytään teräketjun tai laipan puristukseen joutumiselta sahattaessa loven toinen reuna.

Kaatosahaus: Kaatosahaus (Y) tehdään vähintään 50 mm vaakasuoran sahausloven yläpuolelle. Kaatosahaus tehdään samansuuntaisena kaatoloven vaakasuoran pinnan kanssa. Kaatosahaus tehdään vain niin syvälle, että puuhun vielä jää uuma (kaatoreuna), joka toimii saranana. Uuma estää puun kiertymisen ja kaatumisen väärään suuntaan. Älä sahaa uumaa pois.

Kun kaatosahaus lähenee kaatolovea, tulisi puun ruveta kaatumaan. Jos näyttää siltä, että puu mahdollisesti ei kaadu haluttuun suuntaan tai kallistuu taaksepäin ja saattaa teräketjun puristikseen, tulee kaatosahaus keskeyttää ja käyttää puu-, muovi- tai alumiinikiilaa sahauksen avaamiseksi ja puun kaatosuunnan kääntämiseksi haluttuun suuntaan.

Kun puu aloittaa kaatumisen, ketjusaha poistetaan kaatosahauksesta, pysäytetään, asetetaan pois ja siirrytään pois vaaravyöhykkeeltä suunniteltua pakoväylää pitkin. Varo putoavia oksia, äläkä kom-pastu.

Iskemällä kiila (Z) vaakasuoraan sahausuraan kaadetaan nyt puu.

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä.

Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin.

Tarkista säännöllisesti sahan silmämääräinen kunto, kiinnittäen huomiota löysään, irronneeseen tai vaurioituneeseen teräketjuun, huonoon kiinnitykseen ja kuluneisiin tai vioittuneisiin rakenneosiin.

Teräketjua irrotettaessa, on se ensin höllennettävä ketjun kiristysrenkaalla 13. Jos ketjun höllääminen unohtuu, saattaa se SDS-malleissa johtaa vaurioi-hin.

Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oikein asennettuja. Tarpeelliset korjaukset tai huoltotyöt on tehtävä ennen ketjusahan käyttämistä.

Jos ketjusahaan, huolellisesta valmistus- ja koes- tusmenettelystä huolimatta tulisi vika, on korjaus an- nettava Bosch sopimushuollon tehtäväksi.

Tyhjennä ehdottomasti öljysäiliö, ennen ketjusahan lähettämistä. Poista tyhjentämisen ajaksi seula säiliöstä, ja muista laittaa se takaisin.

Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa!

Teräketjun ja laipan vaihto/kääntäminen

Tarkista teräketju ja laippa luvussa "Teräketjun kiris- tys" selostetulla tavalla.

Laipan ohjainura kuluu ajan mittaan. teräketjua vaihdettaessa tulee laippa kääntää 180°, kulumisen ta-saamiseksi.

Asenna ketjun kiristysnokka 17 uudelleen laippaan.

Tarkista ketjupyörä 22. Jos se on kulunut tai vioittunut suuren kuormituksen johdosta, tulee se vaihtaa Bosch sopimushuollossa.

Teräketjun teroitus

Teräketju voidaan antaa ammattimaisesti teroitetta-vaksi jokaiseen Bosch-sopimushuoltoon. Voit myös itse teroittaa teräketjua Bosch ketjun teroituslait-teella tai käyttäen Dremel-Multi:a ja teroituslisä-osaa 1453. Noudata oheen liitettyä teroitusohjetta.

Öljy-automatiikan tarkistus

Automaattinen ketjunvoitelu voidaan tarkistaa käynnistämällä saha ja pitämällä sen kärki maassa olevan pahvin tai paperin suunnassa. Huom, älä kosketa maata teräketjulla, pidä 20 cm turvaetäisyys. Jos paperiin tulee kasvava öljyjälki, öljyautomatiikkaa toimii moitteettomasti. Jos täydestä öljysäiliöstä huolimatta ei öljyjälkeä näy, tulee lukea "Vianetsintä" tai kääntyä Bosch-asiakaspalvelun puoleen.

Tarvikkeet

Teräketju

laippaan 350 mm....2 604 730 000

laippaan 400 mm....2 604 730 001

Laippa DOUBLE GUARD

350 mm 2 602 317 050

400 mm 2 602 317 051

Muut tarvikkeet

Ketjun teroitus-/puhdistussarja ...... 2 607 000 180

Ketjuöljy, biologisesti hajoava

1 | 2 607 000 181

Suojalasit....2 607 990 041

Suojalasit silmälasinkäyttäjille ...... 2 607 990 037

Puhdistus/Varastointi

Puhdista ketjusahan muovikotelo ulkoa pehmeällä harjalla ja puhtaalla rievulla. Vettä, liuotinta tai kiillotusainetta ei saa käyttää. Poista kaikki lika, erityisesti moottorin tuuletusaukoista 26.

Pura suojus 15, laippa ja ketju ja puhdista ne harjan avulla 1–3 tunnin käytön jälkeen.

Poista harjalla kaikki lika suojuksen 15 alta, ketjupyörästä 22 ja terälevyn kiinnityspinnoista. Puhdista öljysuutin 20 puhtaalla rievulla.

Jos ketjun kirstysmekanismi on jäykkälikkeinen, poista kansi 28 suojuksesta 15, kierrä kiinnityskah- vaa 14 ja ketjun kirstysrengasta 13 vastakkaisiin suuntiin niin, että mekanismin sisällä olevat likaker- rostumat irtoavat ja putoavat ulos. Koputa suojus 15 kevyesti puhtaaksi. Jos mekanismi on pahasti kiinni- liimautunut, voidaan se puhdistaa pehmeällä har- jalla tai paineilmalla. Älä koskaan käytä mitään työ- kaluja (katso kuvaa K).

Jos ketjusaha tullaan varastoimaan pidemmän aikaa, tulee teräketju ja terälevy puhdistaa.

Varastoi ketjusaha turvallisessa paikassa, kuivana ja lasten ulottumattomissa.

Vuodon estämiseksi tulee varmistaa, että laite asetetaan pois vaaka-asentoon (öljyn täyttöruuvi 4 ylöspäin suunnattuna).

Jos saha säilytetään myyntipakkauksessa, on öljysäiliö tyhjennettävä kokonaan.

Vianetsintä

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.

Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää.

Oire	Mahdolliset syyt	Korjaustoimenpide
Ketjusaha ei toimi	Takaiskujarru lauennutSaha ei saa virtaaPistorasia viallinenVerkkojohto vaurioitunutVaroke viallinenLämpötilariippuva ylikuormitussuoja on lauennut	Työnnä käsisuojus 5 takaisin asen-toon1niin, että punainen piste peit-tyyTarkista sähkön syöttöKokeile toista pistorasiaa, vaihda pistorasia tarvittaessaTarkista verkkojohto, vaihda tarvittaessa uuteenVaihda varokePaina lämpösuojakytkimen palautus-nuppia25 ja käytä ketjusahaa n.1 minuutti kuormittamattomana
Ketjusaha toimii ajoittaisesti	Verkkojohto vaurioitunutHuono kosketus ulkoisestiHuono kosketus sisäisestiKäynnistyskytkin viallinen	Tarkista verkkojohto, vaihda tarvittaessa uuteenKäänny Bosch-keskushuollon puoleenKäänny Bosch-keskushuollon puoleenKäänny Bosch-keskushuollon puoleen
Teräketju on kuiva	Ei öljyä öljysäiliössäÖljysäiliön kannessa sijaitseva tuuletusaukko tukossaÖljyn virtauskanava tukossa	Lisää öljyäPuhdista öljysäiliön kansiAvaa öljyn virtauskanava
Ketjujarru ei toimi, ketjua ei jarruteta		Käänny Bosch-keskushuollon puoleen
Ketju/laipan ohjainkisko kuuma	Ei öljyä öljysäiliössäÖljysäiliön kannessa sijaitseva tuuletusaukko tukossaÖljyn virtauskanava tukossaKetju on liian kireäKetju tylsä	Lisää öljyäPuhdista öljysäiliön kansiAvaa öljyn virtauskanavaAseta ketjun kireysTeroita ketju tai vaihda uuteen
Ketjusaha nyhtää, tärisee tai ei sahaa kunnolla	Ketju liian löysäKetju tylsäKetju kulunutKetjun hampaat osoittavat väärään suuntaan	Aseta ketjun kireysTeroita ketju tai vaihda uuteenVaihda ketjuAsenna ketju uudelleen oikeaan suuntaan

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee

käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Asiakaspalvelu

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

📞 +358 (0)9 / 43 59 - 91

Faksi....+358 (0)9 / 8 70 23 18

Melu-/tärinätieto

Mitta-arvot annettu 2000/14/EY mukaan ja EN 50144.

Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 90 dB (A); äänentehotaso 103 dB (A).

Käytä kuulosuojaimia!

Tyypillisesti luokitettu kiihtyvyys on 6 m/s ^2 .

CE Yhdenmukaisuusvakuutus

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

EY-tyyppitodistus nro 206 00 86 valtuutetusta koes-tuspaikasta nro 0344.

2000/14/EY: Taattu äänentehotaso L_WA on alle 105 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen V mukaan.

Pidätämme oikeuden muutoksiin
