BRUKSANVISNING 7902E Hazet

Innehållsförteckning

① Allmän information / säkerhetsanvisningar 115.... 117

② Bruksanvisning 118 123

Mätbildskärm 118 118

Enheter meny 119 119

Klick meny 119 119

Mål meny 120 120

Versionsbildskärm / utförande 120 120

Konfiguration meny 121 121

Nollställning 121 121

Aktiv-från inställning 122 122

Börvärdesindikering 122 122

Användning av enheten 123.... 123

USB-uttag 123 123

③ Tekniska data 124 124

7903E (1,5 - 30Nm)

7901E (10 - 350Nm)

7902E (50 - 1100Nm)

④ Underhåll / kalibrering 125.... 126

Reparation 125 125

Rengöring / lagring 125 125

Återvinning 126 126

Hotline / kontakt 126 126

Velg menyelement (f.eks. språk)

Bekreft menyelement

Endre innstilling (f.eks. en til fr)

Bekreft innstillingen

Under toleranseområdet

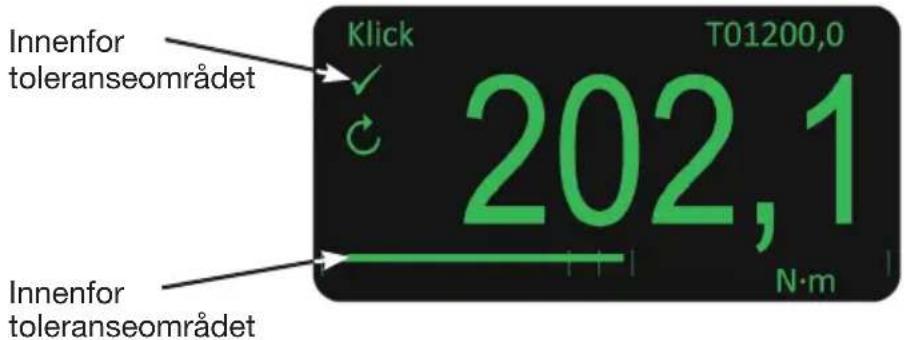

Andre måling: 202,1 Nm (verdi innenfor toleranseområdet)

Innenfor toleranseområdet Klick T01200,0 202,1 Innenfor toleranseområdet N·m

Nøyaktighet: Se kalibreringssertifikat (nom. ±1% av måleverdien)

① Information för dig

1. Allmän information

1. Leta efter en lämplig yta och en lämplig position för montering av enheten.

2. Borra två hål för vridmoment provapparaterna 7903E (1,5 – 30Nm):

lämpliga för M6-fästen, M6 cylinderskruvar, minst kvalitetsklass 8.8. Rekommenderat åtdragningsmoment mellan 7.3 och 8.4 Nm.

7901E (10 – 350 Nm) / 7902E (50 – 1100 Nm): lämpliga för M10-fästen, M10 cylinderskruvar, minst kvalitetsklass 12.9. Rekommenderat åtdragningsmoment mellan 35 och 40 Nm.

1. Efter anslutning av den medlevererade strömförsörjningen är enheten redo för drift efter ca. 12 sekunder.

• Försäkra dig om att monteringsytan bär enheten när det maximala nominella vridmomentet dras fast.
• Använd endast den medlevererade nätadapterern.
• Använd inget högre vridmoment än det maximala nominella vridmomentet på vridmoment provapparaten.

Vridmoment provapparaterna är endast avsedda för manuellt styrda vridmomentverktyg.

Till avsedd användning av vridmoment provapparaten hör det att man följer säkerhetsanvisningarna och informationen i den här bruksanvisningen fullständigt. Endast detta garanterar en lång och störningsfri insats.

Förvara alltid den här bruksanvisningen vid din vridmoment provapparat.

Följ alla säkerhets- varnings- och bruksanvisningar för en säker och störningsfri drift av enheten och för att motverka omedelbara risker.

2. Symbolförklaring

Observera: Dessa symboler kräver högsta uppmärksamhet!

LÄS BRUKSANVISNINGEN!

Det är operatörens skyldighet att följa bruks anvisningen och instruera alla användare av enheten enligt bruksanvisningen.

OBSERVERA!

Den här symbolen markerar anvisningar som underlättar hanteringen för dig.

WARNING!

Den här symbolen markerar viktiga be- skrivningar, farliga förhållanden, säker- hetsrisker resp. säkerhetsinformation.

OBSERVERA!

Den här symbolen markerar information som kan leda till skador, felfunktioner och/eller medföra bortfall av enheten om de inte beaktas.

För drift av den här enheten krävs speciella kunskaper. Därför ska den användas av yrkespersonal. Användning av oerfarna användare kan orsaka skador eller förstöra enheten.

• För bruk och reparation av enheten krävs det särskilda yrkeskunskaper och / eller en lämplig utbildning.
• Enheten är konstruerad enligt de godkända tekniska reglerna som gällde vid utvecklingen och tillverkningen och räknas som driftsäker. Det kan dock innebära risker med enheten om inte yrkesutbildad personal hanterar den eller den inte används som avsett. Alla personer som arbetar vid eller med enheten måste därför läsa bruksanvisningen och förstå den innan de upptar arbetet.
• Förvara alltid bruksanvisningen direkt i närheten av enheten. Kontakta din återförsäljare eller vänd dig till HAZET - fabriken om bruksanvisningen försvinner eller är obrukbar.
• Använd endast enheten i tekniskt felfritt tillstånd. Ta enheten ur drift och kontrollera den om den inte arbetar felfritt.
• Följ alltid och håll alla säkerhets-, varnings- och bruksanvisningar vid enheten i gott läsbart skick. Skadade texter, skyltar eller klistermärken, samt displayskydd måste bytas ut direkt.
• Förutom arbetssäkerhetshänvisningarna i bruksanvisningen ska även de säkerhets-, olycksförebyggande- och miljöskyddsföreskrifter som gäller beaktas och följas.
• Säkerhetsanordningar ska alltid vara fritt tillgängliga och kontrolleras regelbundet.

2. Avsedd användning

Driftsäkerhet garanteras endast för avsedd användning motsvarande uppgifterna i bruksanvisningen. All annan användning av enheten än den avsedda är förbjuden och om icke avsedd.

Användning och underhåll måste alltid utföras i enlighet med de lokala kommunala eller statliga reglerna. Felaktig användning, användning utan att följa säkerhetsanordningarna eller överbelastning av HAZET-vridmoment provapparaten kan leda till felaktiga mätvärden och / eller att systemet slutar fungera vilket kan leda till döden, allvarliga fysiska skador och materiella skador.

Gör inga förändringar på enheten. Av säkerhetsskäl är alla typer av förändringar samt ombyggnader på vridmoment provapparaten förbjudna. Skyddsanordningar och / eller höljen får inte avlägsnas. Använd aldrig enheten om ett skydd saknas eller om inte alla säkerhetsanordningar finns och befinner sig i felfritt tillstånd.

Det maximalt tillåtna vridmomentet får inte överskridas. Angivna gränsvärden, inställningsvärden och inställningsintervall ska följas.

Alla typer av anspråk gentemot tillverkaren och / eller dess företrädare utesluts vid skador till följd av icke avsedd användning. Förändringar som vidtas på enheten och / eller icke avsedd användning gör att garantin omedelbart upphör att gälla. Operatören ansvarar för alla skador till följd av icke avsedd användning.

3. Faror

som utgår från enheten

Före varje användning ska vridmoment provapparaten kontrolleras avseende funktionsduglighet. Om funktionsdugligheten

inte anses garanterad efter denna kontroll eller om skador upptäcks, får enheten inte användas. Om full funktionsduglighet inte är given och enheten ändå används finns det risk för allvarliga fysiska och materiella skador.

• Elektriska vridmoment provapparater är kalibrerade mätinstrument och ska därför behandlas varsamt. Undvik därför mekanisk, kemisk eller termisk påverkan som är utöver belastningen för avsedd användning.
• Den elektriska vridmoment provapparaten får varken utsättas för regn, fukt eller vätskor. Låt inga främmande föremål tränga in och täck alltid över oanvända uttag. Extrema klimatförhållanden som kyla, värme och luftfuktighet kan påverka mätvärdena resp. mätresultaten. Missaktning kan orsaka skador på eller förstöra vridmoment provapparaten.
• Transportera endast vridmoment provapparaten i väskan och se till att den inte trillar ner under transport. Undvik chockartade mekaniska påverkningar som exempelvis hårda stötar eller fall. Missaktning kan orsaka att elektriska komponenter på enheten skadas.

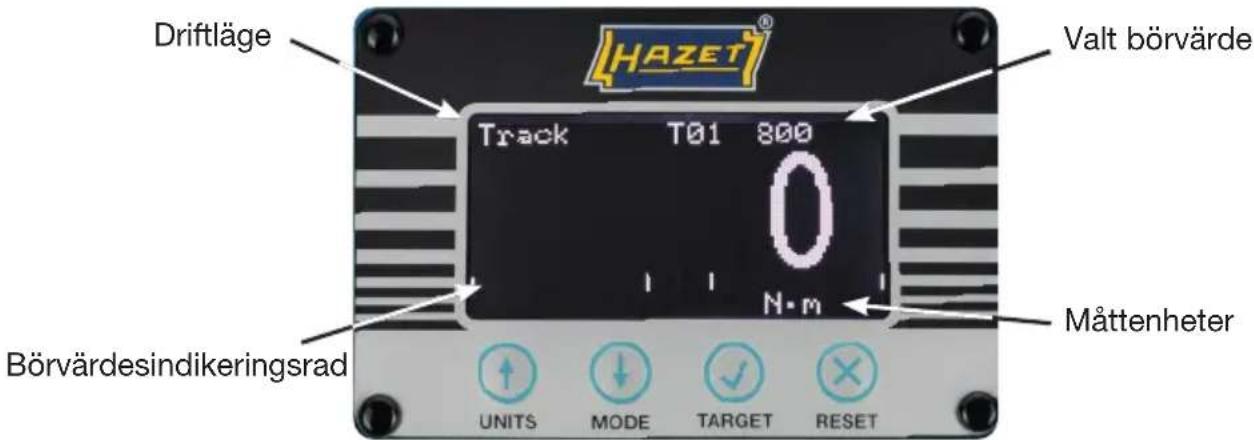

Mätbildskärm

Driftläge Valt börvärde Track T01 800 N·m Måttenheter Börvärdesindikeringsrad UNITS MODE TARGET RESET

Kort tryck ändrar måttenheten

(Nm, lbf.ft och lbf.in etc.)

Långt tryck

Använd ENHETER MENY för att aktivera eller avaktivera enheter (Tryck och håll intryckt)

Kort tryck ändrar det valda börvärdet (T01 XXX.X, T02 XXX.X etc.) Enheterna ändras automatiskt till börvärdesenheterna.

OBSERVERA: T-- ---- betyder att inget börvärde är inställt

Långt tryck Använd MÅL MENY för att ändra börvärden (Tryck och håll intryckt)

Kort tryck ändrar driftsättet

(Track, Klick och Dial)*

Långt tryck

Använd KLICK MENY för att ändra inställningarna i Klickläget. (Tryck och håll intryckt)

Kort tryck återställer det sparade toppvärdet

I Track-läge (och Klick-läge, om manuell återställning är inställd)

Nollställer mätvärdet

I Track-läget med ett mätvärde < 4% av maxvärdet. I Klick- och Dial- läge med ett mätvärde < 1%.

② Bruksanvisning

Enheter meny

Enheter	meny
Nm	✓	lbf.ft
dNm	×	lbf.in
cNm	×	ft.lb
kgf m	×	in.lb
kgf cm	×	ozf.in
gf m	×	in.oz

Välj enheter för aktivering resp. avaktivering

Omkoppling aktivering resp. avaktivering (√eller ×)

Välj och tryck för att spara och avsluta

Avbryt (avsluta utan att spara ändringarna)

OBSERVERA:

De enheter som kan aktiveras är modellspecifika - se Teknisk specifikation.

Klick meny

Klick	meny
Känslighet	hög
Återställning	autom.
Stopptid 3 s

Välj menypost (t. ex. känslighet)

Bekräfta menypost

Ändra inställning (t. ex. hög till medel)

Bekräfta inställning

Avbryt (avsluta utan att spara ändringarna)

Inställningsalternativ

Känslighet: hög / medel / låg

Återställning: autom. / manuell

Stopptid: 1 s / 2 s / 3 s

Mål meny

Mål meny

# 01

Enhet Nm

Värde 200.0

±% 03

Inställningsalternativ

# (börvärde-nr.): 01 – 15

Enheter: Nm / lbf.ft / etc.

Värde: 0 eller 2 - 100 % kapacitet

(t. ex. 7.0 - 350.0)

Ändra inställning (t. ex. Nm till lbf ft)

Bekräfta inställning

Välj och tryck för att spara och avsluta

Avbryt (avsluta utan att spara ändringarna)

OBSERVERA:

• När du ändrar börvärdet kan du hålla knappen intryckt för att skynda på ändringen
• När du ändrar enheten ändrar sig även börvärdet därefter
• När du ställer in börvärdet på "0" avaktiveras det, d.v.s. det kan inte väljas på mätbildskärmen

Versionsbildskärm

Utförande

P/N 43525

S/N 123456

S/W 1.1.0

Håll intryckt på mätbildskärmen för att visa versionsbildskärmen Versionsbildskärmen innehåller: Utförande P/N (artikelnummer) S/N (serienummer) S/W (mjukvaru-versionsnummer)

Tryck på 📄, för att gå tillbaka till mätbildskärmen

② Bruksanvisning

Konfiguration meny

Konfiguration meny Språk LCD kontrast 160 LCD vänd ✓ Noll Signal ✓ Aktiv från 02.0%

Inställningsalternativ

Språk: en / fr / de / it / da / es / fi / sv / no / pt

LCD kontrast: 1 - 255 (standard 160)

LCD vänd: invertera (√) eller inte invertera (×)

återställning av det sparade nollvärdet, se nedan.

Signal:aktivera(√) eller avaktivera (×)

Aktiv från: 2,0 till 40,0 % (standard 2,0%)

Håll intryckt på mätbildskärmen för att visa versionsbildskärmen.

Tryck på 📄, för att öppna konfiguratinsmenyn

Välj menypost (t. ex. språk)

Bekräfta menypost

Ändra inställning (t. ex. en till fr)

Bekräfta inställning

Avbryt (avsluta utan att spara ändringarna)

Nollställning

Nollställningen bör endast utföras om nollställning inte är aktiverat för vridmoment provapparaten i Track-läget. I sådana fall överbelastas vridmomentsensorn möjligtvis.

Om mätvärdet är instabilt måste vridmoment provapparaten till reparation. Det rekommenderas att vridmoment provapparaten kalibreras om så snabbt som möjligt efter nollställningen.

Se till att inget vridmoment inleds på enheten och ta bort alla verktyg från ingångsdrivningen vid nollställning.

Aktiv från inställning

Detta är en procentuell angivelse av det maximala nominella värdet på enheten där toppvärden börjar registreras i Klick- och Dial-läget.

Börvärdesindikering

När ett börvärde har valts visar vridmoment provapparaten på tre olika sätt om det handlar om ett för lågt mätvärde, ett mätvärde inom toleransgränsen eller ett högt mätvärde.

1. Textfärg: låg = gul; inom toleransen = grön; hög = röd
2. Börvärdessymboler: låg = ▼; inom toleransen = √; hög = ▲
3. Börvärdesindikeringsrad

Exempel

Börvärde 1 (T01) inställt på 200,0 Nm ± 3 % (194,0 - 206,0 Nm); läge inställt på Klick

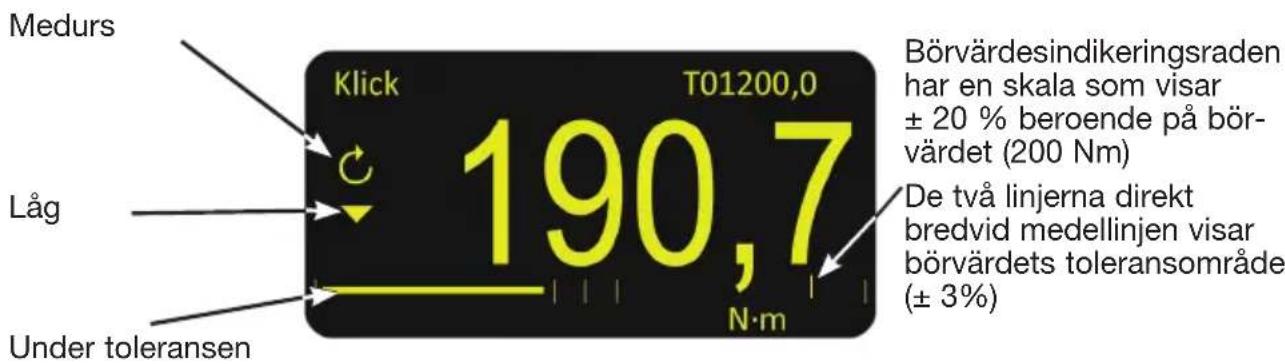

Första mätning: 190,7 Nm (värde för lågt)

Medurs Klick T01200,0 Låg 190,7 N·m Börvärdesindikeringsraden har en skala som visar ± 20 % beroende på börvärdet (200 Nm) De två linjerna direkt bredvid medellinjen visar börvärdets toleransområde (± 3%)

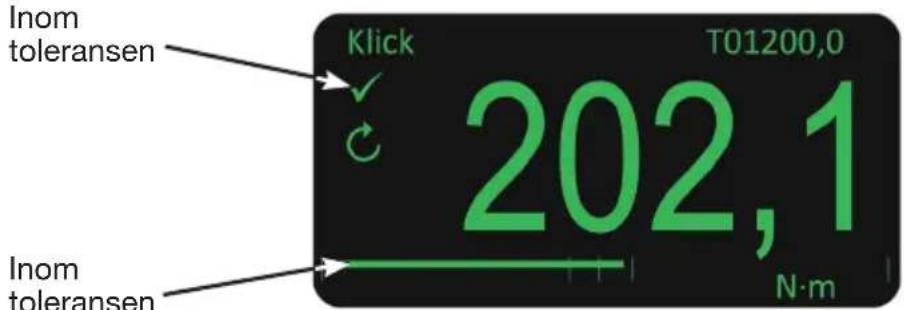

Andra mätning: 202,1 Nm (värde inom toleransen)

Inom toleransen Klick T01200,0 202,1 Inom toleransen N·m

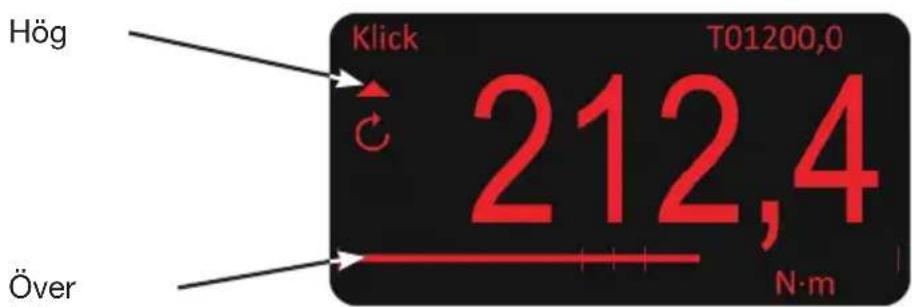

Tredje mätning: 212,4 Nm (värde för högt)

Hög Klick T01200,0 212,4 Över N·m

Användning av enheten

1. Välj driftsätt
2. Välj börvärde
3. Välj enhet
4. Sätt dit en vridmoment - skruvmejsel / vridmoment - nyckel i eller på ingångsdrivningen och arbeta i önskad riktning
5. Ta bort vridmoment - skruvmejseln / vridmoment - nyckeln och nollställ indikeringen (om det behövs) genom att trycka på återställ
6. Sätt dit en vridmoment - skruvmejsel / vridmoment - nyckel i eller på ingångsdrivningen och arbeta i önskad riktning

USB-uttag

USB-uttaget förser vridmoment provapparaten med ström. Den medlevererade USB-kabeln kan även användas för att ansluta enheten till en dator / bärbar dator för överföring av vridmoment-mätvärden.

Anslut vridmoment- provapparaten till datorn / bärbara datorn så visas ett virtuell com-uttag i enhetshanteraren. Det här com-uttaget ska väljas och konfigureras för att motsvara programmet som används för indikering av vridmoment-mätvärdena.

Vridmoment- mätvärden skickas till datorn / bärbara datorn när RESET- knappen trycks i önskat läge och ett toppvärde återställs (antingen manuellt eller med RESET-knappen i Dial- eller Klick- läge och när den automatiska återställningen aktiveras i Klick-läge).

OBSERVERA: systemförutsättning:

För att ansluta vridmoment provapparaten till en dator / bärbar dator och programvaran HAZET Tourque- Testing krävs man det operativa systemet Windows 10 (ff.).

TEKNISKA DATA

Bildskärm: 128 x 64 pixlar RGB bakrundsbelysning LCD

Bildskärm-aktualiseringshastighet: 5 mätvärden per sekund (5Hz)

Upplösning:

4

siffrigt

Noll-avstängning:

inga

Precision: se kalibreringscertifikat (nom. ±1% av mätvärdet)

Måttenheter: tillgängliga enheter beroende på typ av vridmoment provapparat

Nm

dNm

cNm

kgf·m

kgf·cm

gf·m

lbf.ft

lbf.in

ft.lb

in.lb

ozf.in

in.oz

1,5 - 30 Nm

√

√

√

√

√

√

√

√

√

√

√

√

10 - 350 Nm

√

√

√

√

√

√

√

√

50 - 1100 Nm

√

√

√

√

√

√

Stopptid auto- återställning: 1, 2 eller 3 sekunder (inställbart)

AC-nätadapter: 90 till 264 Volt AC vid 47 - 63 Hz ingång (värld)

Inklusive utbytbar nätkontakt

5V, 1.000 mA DC USB A utgångskontakt

Strömförbrukning: 0,5 W – maximalt

Drifttemperaturintervall: 0°C till +50°C

Förvaringstemperaturintervall: -20^ till +70^

Max. driftluftfuktighet: 85% relativ luftfuktighet vid 30°C

Omgivning: IP 40, för slutna rum gäller en

lätt belastande industriell omgivning

Max. vridbelastning i drift: 120% av den nominella vridbelastningen

Material/utförande hölje: Pulverlackerat aluminiumhölje

Mätaxel av rostfritt stål

Elektromagnetisk känslighet: Utvecklad enligt EN 61326-1.

Lågspänningsdirektiv: Utvecklat enligt EN 61010-1.

TRANSIENTA ÖVERSPÄNNINGAR till

ÖVERSPÄNNINGSKATEGORI II

OBSERVERA:

Tekniska ändringar förbehålles

Underhåll / kalibrering:

En elektrisk vridmoment-provapparat bör kontrolleras och kalibreras regelbundet. Efter längre användning rekommenderas en nykalibrering resp. återkalibrering i fabriken. Elektriska vridmoment provapparater är mätinstrument. Mätinstrument ska kontrolleras och vid behov justeras efter tidsintervall som kvalitetsavdelningen har bestämt. Tidsavståndet mellan kontrolltiderna är beroende av hur ofta den används. Vi rekommenderar detta efter ca. 5000 användningar eller senast efter ett år.

HAZET har lämpliga testanordningar. Den inskickade HAZET vridmoment provapparaten skickas tillbaka med ett kalibreringscertifikat när den har ontrollerats och eventuellt justerats. De vridmoment testanordningarna som används hos HAZET övervakas ständigt av deutschen Kalibrierdienst (DKD) och kalibreras eller justeras om det behövs. Detta garanterar den kompetens och kvalitet som krävs på HAZET-verktygen.

Vi tar även emot din elektriska vridmoment provapparat via din återförsäljare för kontroll och kalibrering i HAZET - FABRIKEN. Till detta erbjuder vi en testinstrument-övervakningsservice för din vridmoment provapparat. Se i HAZETs verktygshanbok eller på nätet under: www.hazet.de

Reparation:

Låt endast yrkespersonel utföra alla service- och reparationsarbeten. Vänd dig till HAZETs kundtjänst angående detta.

Endast original reservdelar får användas. Fel eller trasiga reservdelar kan leda till skador och felfunktioner på enheten eller att den går sönder helt.

Om icke godkända reservdelar används upphör samtliga garantier, service-, skadeständs- och försäkringsanspråk att gälla gentemot tillverkaren och dess företrädare, återförsäljare och representanter.

Alla invändiga mekaniska och elektriska funktionsdelar är underhållsfria.

Ta inte bort frontskyddet. Invändigt behöver inga reparationer eller justeringar göras.

Rengöring / lagring:

Vridmoment provapparaten ska rengöras och lagras på följande sätt:

- Rengör endast vridmoment provapparaten med en torr trasa.

- Utsätt den inte för vätskor och / eller frätande substanser.

- Säkra mot fall.

- Lagra torrt och dammfritt.

• Förvara inte utomhus.

- Förvara utom räckhåll för obefogade.

- Lagertemperatur - 20°C till + 70°C.

- Relativ luftfuktighet max. 85% vid 30°C

Avfallshantering:

Rengör den elektriska vridmoment provapparaten enligt lokalt gällande arbets- och miljöföreskrifter före avfallshanteringen.

Kasta delarna i återvinningen. Avfallshantera de elektriska komponenterna enligt de bestämmelser och miljöföreskrifter som gäller enligt lag samt de avfallsbestämmelser som gäller vid miljöstationer och återvinningsstationer. Skrota metallrester. Miljöskydd är viktigt för oss på HAZET. Att minska belastningen på miljön och vara rädd om omgivningen är en viktig del av våra aktiviteter!

Hotline / kontakt:

Denna produkt har utvecklats och kontrollerta enligt höga kvalitetskrav. Om du har frågor, anmärkningar, förbättringsförslag eller ändringsönskemål är vi alltid tacksamma och hjälper gärna våra HAZET-kunder.

Kontakt nationellt (Tyskland):

Telefon: [phone] / 792 - 355

Fax: [phone] / 792 - 523
