BRUKSANVISNING EATON TANNOY

säkerhetsanvisningar

Varning

Uttag markerade med symbolen leder elektrisk

strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade 1/4" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga punkter om användning och underhåll i

den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska stötar genom att aldrig ta

av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och elektriska stötar

ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd för kvalificerad

servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

9. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad — det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

10. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

11. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

12. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.

13. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som

sälts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

1. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

2. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushällssoporna,

enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

3. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

4. Denna apparat kan användas i tropiska och måttliga klimat upp till 45 °C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

PL

Musik är en konstform som behöver upplevas i all sin skönhet, detalj och nyans utan den minsta färgen som direkt kan försämra dess renaste väsen. En riktigt bra högtalardesign gör det möjligt för högtalarsystemet att ta bort sig själy från ljudbilden och presentera musiken på ett sätt som omsluter dig på samma sätt som en liveframträdande. På 1970-talet skapade Tannoy ett antal bildskärmar som för alltid förändrade hur studioingenjörer och ljudfiler valde att uppleva högkvalitativt ljud. Tannoy HPD-serien blev snabbt några av de mest älskade Hi-Fi-högtalarna genom tiderna.

Mer än bara en hyllning till sin föregångare, Legacy Series Dual Concentric Hi-Fi-högtalare lyfter ytterligare Tannoy HPD-arvet med enastående transparent prestanda genom implementering av nya, uppskalade drivrutiner och komponenter - teknik som inte var tillgänglig då. Enkelt uttryckt levererar Legacy-serien legendariska HPD-prestanda till en ny generation musikälskare.

Uppackning

Undersök alla bitar av förpackningsmaterial och inspektera kartongen för tecken på yttre skador. Om det finns tecken på överdriven skada på förpackningen och skador på högtalaren, informera omgående transportören och leverantören. Förvara alltid förpackningen under sådana omständigheter för senare undersökning.

Kontrollera innehållet i tillbehörspaketet för högtalarparet enligt följande:

• Bi-wire länkar (x4)
• Mattpinnar (x8) - Endast Arden och Cheviot
• Vridbara fötter (x8) - Endast Arden och Cheviot
• Påstoppade gummifötter (x4) - Endast Eaton
• Tenn av trävax (x1)
• Påse med skumgummi portrörsbungor
• Snabbstartsguide dokumentation

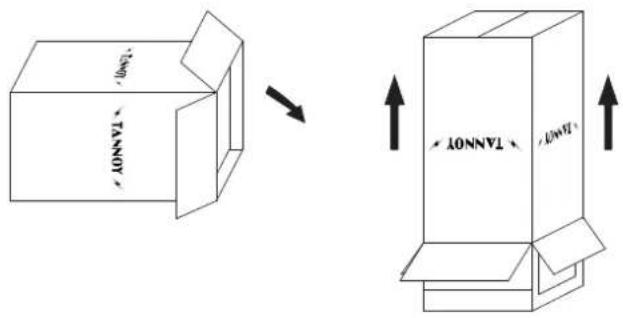

Lossa kartongens botten. Vik ändbladen ur vägen och ta bort de fyra hörnförpackningsstyckena för att avslöja sockeln och botten på högtalarskåpet. Leta upp och ta försiktigt bort tillbehörspaketet från kartongen.

TANNOY TANNOY

Vänd kartongen och högtalaren så att skåpet nu står på golvet inuti kartongen. Lyft kartongen uppåt för att avslöja högtalaren.

3D 7.00' 7.00" 1.00" 7.00" 1.00"

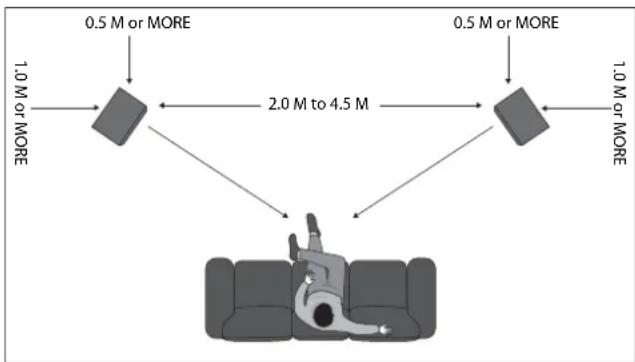

Positionering

Leta upp högtalarna så att favoritlyssningspositionen ligger cirka 15° från skåpens axlar. Axlarna på båda skåpen ska korsas vid en punkt något framför lyssningspositionen. Kom ihåg att högtalarnas närhet till vägger och hörn påverkar ljudet. En del experiment kommer troligen att behövas för att finjustera stereobildjupet och låfgrekvent ljudkvalitet. Nära väggpositioner och rumshörn har en effekt av mycket låfgrekvent ljudenergi. Reflekterande intilliggande vägger kan störa stereobilden genom att orsaka öönskade reflektioner.

För att uppleva bästa akustiska prestanda och till fullo förverkliga deras exceptionella stereobilddjupfunktioner, bör högtalarna helst användas minst 1 m från alla sidoväggar eller reflekterande ytor och minst 0,5 m från en bakvägg.

Insatser finns i basen på högtalarna för dunpinnar som ger maximal stabilitet. De medföljande spikarna ska skruvas fast i högtalarnas bas. När högtalaren är installerad i upprätt läge ska spikarna passera mellan mattans väv för att komma i kontakt med golvet under.

Justera spikarna för maximal stabilitet och dra sedan åt läsmuttrarna ordentligt, men utan att använda onödig kraft.

För polerade trägolv och andra ömtåliga ytor finns metallkoppar för att placeras under spikarna.

Se avsnittet om produktspecifikationer i denna handbok, eftersom detta tydligt visar det acceptabla effektområdet för förstärkare som matchar dina högtalare. Som med alla högtalarsystem är effekthanteringen en funktion av röstspolens termiska kapacitet. Försiktighet bör iakttas för att undvika överkörning av någon förstärkare, eftersom detta kommer att orsaka överbelastning av utgången vilket resulterar i "klippning" eller distorsion inom utsignalen. Detta kan skada högtalarna om det görs under en längre tid. I allmänhet utgör en förstärkare med högre effekt som kör hårt men utan distorsion mindre risk för skada på högtalaren än en lägre effektförstärkare ständigt klippning. Kom också ihåg att en kraftfull förstärkare som kör på mindre än 90% av uteffekten i allmänhet låter mycket bättre än ett exempel med lägre effekt som kämpar för att uppnå 100%.

Använd alltid den bästa kabelkvaliteten som finns inom din budget. Högkvalitativa ljudsignaler som passerar från förstärkaren till högtalaren är ovanliga i deras krav på kabeln. Brett dynamiskt omfång och bred bandbreddsinformation måste samexistera med förmågan att överföra toppströmmar på minst 10 ampere utan att orsaka någon förlust eller signalförlust. Vi rekommenderar att du alltid håller kabeln lika lång för varje högtalare. Kom ihåg att kabelkonstruktion kan påverka ljudkvaliteten så var beredd att experimentera för att hitta en kabel som passar ditt öra och ljudsystem.

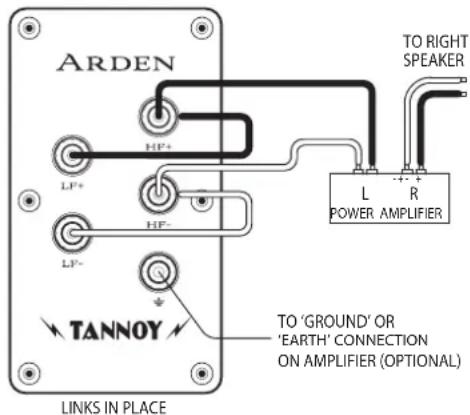

Enkelt Trådläge

ARDEN HF+ LF+ HF- L R POWER AMPLIFIER TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) LINKS IN PLACE

Länka först HF + -terminalen till LF + -terminalen och HF-terminalen till LF-terminalen med hjälp av länkarna i tillbehörspaketet. Den positiva (plus) terminalen på förstärkarens vänstra kanal (markerad + eller färgad röd) måste anslutas till den positiva HF-terminalen på vänster högtalare. Den vänstra högtalaren är den till vänster när du tittar på stereoparet från din lyssnarposition. Den negativa (minus) terminalen på förstärkarens vänstra kanal (markerad - eller färgad svart) måste anslutas till den negativa HF-terminalen på vänster högtalare.

Upprepa denna anslutningsprocess för rätt högtalare. Kom ihåg att det positiva (+ eller röda) på förstärkaren måste anslutas till det positiva (+ eller röda) på högtalaren och det negativa (- eller svart) till negativt. Välj en signalkälla, t.ex. en CD-spelare, slå på förstärkaren och vrid långsamt upp volymkontrollen för att kontrollera att båda högtalarna återger bas- och diskantinformation.

Jordanslutning:

Till optimera prestandan ytterligare, använd en skärmad eller skärmad högtalarkabel för att minska önskad radiofrekvensstörning. Skärmavslutningen ska anslutas till jord- eller jorduttaget (grönt) på högtalaren och till jord- eller jordanslutningen på förstärkaren. Alternativt, om du inte använder en skärmad högtalarkabel men vill använda jordningsanläggningen, kör en enda kabel mellan högtalaren och förstärkarens jordanslutningar.

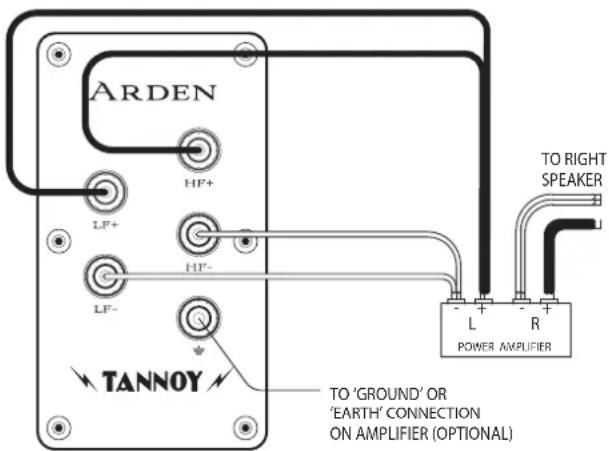

Bi-Wire-Läge

ARDEN HF+ LF+ HF- LF- TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER L R POWER AMPLIFIER

LINKS REMOVED

Observera att i dubbeltrådsläget att länkkablarna inte ska användas. Bäst resultat uppnås med en specialdesignad högtalarkabel med två trådar.

Om din förstärkare inte är utrustad med två uppsättningar utgångar, vrid vänster LF + (positiv) och vänster HF + (positiv) tillsammans vid kabelns förstärkare. Anslut dessa till förstärkaren Vänster kanal positiv terminal markerad + (plus) eller färgad röd. Vrid de vänstra LF- (negativa) och HF- (negativa) kablarna ihop och anslut dem till förstärkarens vänstra kanal negativa terminal markerad - (minus) eller färgad svart.

Anslut kablarna märkta Vänster LF + och Vänster LF- till vänster högtalar LF-terminaler vid högtalaränden, se till att du noterar polaritetsmarkeringarna på kabelmanteln. Fortsätt sedan med att ansluta vänster HF + och vänster HF- till HF-terminalerna på samma högtalare.

Upprepa denna process för att ansluta den högra högtalaren till förstärkarens högra kanalutgång, och se till att polariteten är korrekt hela tiden.

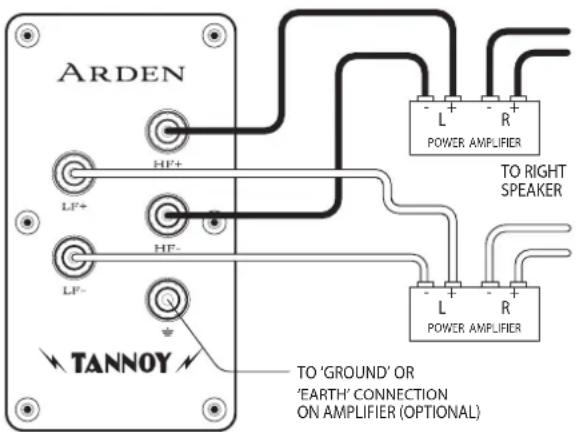

Bi-Amp-Läge

ARDEN HF+ LF+ HF- LF- TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER L + - R + TO RIGHT SPEAKER L + - R + POWER AMPLIFIER

LINKS REMOVED

Bi-amping utökar principen för dubbelkoppling ett steg längre. I detta anslutningsalternativ används separata effektförstärkare för bas- och diskantsignaler i varje högtalare. Fyra mono (eller två stereo) förstärkare av samma typ krävs för ett stereopar av högtalare.

Om två stereoförstärkare används rekommenderas att en förstärkare levererar basininformation till vänster och höger högtalare och den andra, diskanten. Det är viktigt att inte använda länkkablarna på terminalpanelen, annars kan förstärkaren skadas.

Diskantjustering

Varje högtalare är utrustad med två reglage på den främre baffeln under det avtagbara gallret. Dessa växelblock med hög ström är märkta ROLL OFF och ENERGY. De kan vara används för att kompensera för de olika akustiska egenskaperna hos lyssningsrummen. Kontrollerna bör justeras med förstärkarens tonkontroller i "platt" eller okompenserad position. Varje högtalare bör justeras individuellt. Att vrida förstärkarens balansreglering, för att välja först en högtalare och sedan den andra, uppnår lättast detta.

Energikontrollen har fem positioner. Det gör att utgängen från högfrekvenskompressionsenheten kan ökas eller minskas från linjär eller 'platt' position över ett frekvensband från cirka 1 kHz till 27 kHz. Roll Off-kontrollen har fem positioner (+2, nivå, -2, -4 och -6 dB per oktav) och ger justering vid extrema höga frekvenser från 5 kHz till 30 kHz.

Energistyrningen har en hyllningseffekt medan avstängningskontrollen ökar eller minskar lutningen för det extrema högfrekventa svaret. Det plattaste, mest linjära svaret från högtalaren kommer att erhållas med båda kontrollerna inställda på LEVEL-positionen, och denna position bör användas för initiala lyssningstester. Om den övergripande kvaliteten på högfrekvent ljud verkar för framträdande bör -1,5 eller -3 positionerna för energikontrollen prövas. Om ljudet verkar dämpat i diskantområdet +1.5 eller +3 kan inställningar föredras. När energikontrollinställningen har fastställts kan avstängningskontrollen justeras för att minska eller öka det extrema högfrekventa innehållet om det behövs.

Kom ihåg att ändringarna som kan göras genom att flytta antingen kontroll från en position till en annan är subtila. De hörs kanske inte lätt om programmaterialet har väldigt lite innehåll i frekvensbandet som övervägs. Välj ett välbalanserat musikstycke med ett komplett ljudspektrum. Rätt inställning kommer att hittas när högtalarna inte längre syns och bara musikföreställningen hörs.

Skåpvård

Skåpet är färdigt enligt krävande standarder med noggrant utvalda massiva trälister och matchande faner av åkta trä. Trået ska endast rengöras med en torr trasa eller med en lätt applicering av kvalitetsmöbler som inte är av silikon, t.ex. det specialiserade Tannoy-vaxet som medföljer tillbehörspaketet. Var försiktig så att du inte får polermedel på grillduken eller lackerad frontplatta.

Gemensamt för alla möbler i massivt trä kommer exponering för extrema värmer, kyla och varierande fukt att få träet att lindras något. Därför rekommenderas att högtalaren är skyddad från extremvärden för att skydda sig mot sådana händelser. Trä kommer att ändra färg när de utsätts för UV-innehåll i omgivande ljus och torka ut över tiden, därav behovet av att "mata" träet med det vax som tillhandahålls regelbundet.

Wprowadzenie

1. Registrera online. Registrera din nya Music Tribe-utrustning direkt efter att du köpt den genom att besöka musictribe.com. Att registrera ditt köp med värt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer effektivt. Läs också villkoren i vår garanti, om tillämpligt.

2. Fel. Om din Music Tribe-auktoriserade återförsäljare inte finns i din närhet kan du kontakta Music Tribe Authorized Fulfiller för ditt land listat under "Support" på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår "Onlinesupport" som också finns under "Support" på musictribe.com. Alternativt kan du skicka in ett online-garantianspråk på musictribe.com INNAN du returnerar produkten.

3. Strömanslutningar. Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
