BRUKSANVISNING Built-in EVO FALMEC
SE - Fästning av kapan (1)
Afvigelse for Tyskland:
När emhaeten og apparater, der forsynes med anden energia end strom, er i drift sam tidig, ma det negative tryk i lokalet违法犯罪 4 Pa (4 x 10-5 bar).
! Installationsarbetet maste utforas av kompetenta och kvali cerade installeratorer enligt det som anges i denna manual och med respekt for de gallande lagarna.
Om nätkabeln aller andra komponenter ar skadade far INTE kapan anvandas: Dra ur kapan fran elforsorjningen och kontakta din aterforsaljare ell er en auktoriserad teknik verkstad for reparationen.
Modi era inte apparatens elektriska, mekaniska och Funktionella struktur.
Försök inte att utföra reparationer eller byten själv: atgärder som utförs av personer som inte ar kompetenta eller kvali cerade kan orsaka skador, även mycket allvarliga, på foremål och/eller personer som inte tacks av tillverkarens garantiet.
ANVISNINGAR FÖR INSTALLATÖREN
TEKNISK SÄKERHET
Innan du installerar kapan skall du kontrol-lera att alla dess delar ar hela och fungerar bra. Om du upptacker nagra avvikelser skall du inte gå vidare med installationenutan kontakta din Återforsäljare.
Om du hittar en synlig defekt fär INTE kapan installeras. Förvara den i dess originalforpackning och kontakta din Återförsäljare.
När kapan väl har installeratskommen inga reklamationer angäende synlga defekter att accepteras.
Under installationen skall du alltid anecdanda personlig skyddsutrustning (t.ex. skyddsskor).
Fästsatsen (skruvar, pluggar och fästen) som levereras med kapan kan endast anvandas pa vaggar av murverk. Om det ar nödvändigt att installerera kapan pa vaggar av annat material skull man utvärdera andra fastsattningssystem, med hansyn till vaggens hällbarhet och kapan vikt.
Tänk på att en installation med andra fastsättningsystem an de medfoljande eller som inte uppfyller kraven kan medfora risker.
Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv.).
ELSÄKERHET
! Det elsystem till vilket kapan ansluts maste vara enligt lag och forsett med jordanslutning enligt de sakerhetsstandder som galler i anecdarlandet. Det maste dessutom folja de europeiska bestammelserna om störningsskydd.
Se till att elnätets spanning motsvarar vardena på typskylten innate i spiskapan innan du installerar den.
Det uttag som används für den elektriska anslutningen maste näslett med den installerade utrustingen. Om detta inte ar möjigt skall det finnas en huvudströmbrytare på en lätt tillganglig plats for att koppla bort kapan nar det behövs.
Eventuella forandringar av elsystemet farr endast utforas av en behorig elektriker. Anvanding av skruvar som inte uppyller kraven i dessa instruktioner kan medfora risker av elektrisk Natur. Vid felfunktion av apparaten far du inte forsoka att losa problemet pa egen handutan du maste kontakta din aterforsjare ell er en auktorisad serviceverkstad for reparationen.
Under kapans installation skall du koppla bort apparaten genom att dra ur kontakten aller genom att bryta huvudstrombrytaren.
SÄKERHET RÖKKANAL
Anslut inte apparaten till kanaler for rok som bildas vid forbränning (frän pannor, eldstäder osv.)
Före installationen av kapan skall du sakerstalla att alla gällande lagar om luftutslapp i atmosfaren foljs.
ANVISNINGAR FÖR ANVÄNDAREN
Dessa anvisningar nns for din och andras sakerhet och vi ber dig daffor att noggrant lasaenna manual i alla dess delar innan du installerar och anvander apparaten erler rengor densamma.
Tillverkaren fransager sig allt ansvar for eventuella skador som kan, direkt erler indirectkt, uppsta pa personer, foremal och husdjur till foljd av underlatenhet att folja de sakerhetsanvisiningar som anges ienna manual.
Det ar mycket viktigt attenna instruktionsbok forvaras tillsammans med apparaten for framtida referens.
Om apparaten säljs aller überlåts till en annan person, se till att manualen medfoljer, sö att den nya ägaren kan studera kapians Funktioner samt de anvisningar som finns.
Efter installation av kapa i rostfritt stal maste du ren-gora denna for att avlagsna skyddets lim och eventuella fett- och oljeflackar som, om de inte tas bort, kan orsaka permanenta skador pa kapans yta. For att gora detta, rekommenderar tillverkaren anvandning av de medfoljande servietterna, som även finns tillgangliga for inkop.
Krav originalreservdilar.
Apparaten ar endast avsedd for utsugning av den rok som skapas vid privat matlagning, inte professionll: all annan anvandning ar felaktig, kan orsaka skador pa personer, foremal och husdjur och befriar tillverkaren fran allt ansvar.
Apparaten kan anvandas av barn over 8 ar somt av personer med nedsatt fysisk, sensorisk erler mental formaga aller brist pa erfarenhetller kunskap, forutsatt att de ar under uppsikt aller after att ha fatt instruktioner angaende en saker anvandning av apparaten samt forstaelse for de faror som ar forknippade medenna.
Barn fär inte leka med apparaten. Rengöring och underhäll som ar avsedd att utföras av användaren fär inte göras av barnutan uppsikt.
ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING
Innan du utfor nagon rengoring ellr nagot underhallsarbete, koppla bort apparaten genom att dra ur kontakten ellr stanga av huvudstrombrytaren.
Använd inte kapan med blöta händer eller barfotad.
Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) ar avstangda nar encheten inte anvands.
Den maxima totalvikten pa eventuella foremal placerade aller hangda (dar detta forutses) pa kapan far inte overstiga 1,5 kg.
Kontrollera friteringsmaskiner under användning: Overhettad olja kan vara brandfarlig.
Tänd inte öppna lager under kapan.
Forbered inte mat pa öppen laga under kapan.
Använd aldrig kapanutan metallfettfiltren.Fett och smuts avlagras i detta fall i apparaten och forsamrar dess Funktion.
Atkomliga delar i kapan kan vara varma om de anvands tillsammans med matlagningsutrustning.
Utför ingen rengöring sälange som delar av kapan fortfarande ar varma.
Om rengöringen inte görs i enlighet med de forfaranden och med deprodukter som anges ienna manua nal kan brand uppsta.
Stäng av huvudströmbrytaren Near apparaten inte anvands under langre tid.
Vid samtidig använding av andra appar- ter (varmepannor, kaminer, eldstader osv.) som anvander gas aller andra branslen, se till att rummet dar roken sca sugas ut ar val ventilerat, i enliget med gallande lagar.
INSTALLATION
avsnitt reserverat for kvalificerad personal
Innan du installerar kapan, skall du noggrant lasa kap. "SAKERHETSINSTRUKTIONER OCH VARNINGAR".
TEKNISKA EGENSKAPER
De tekniiska data som gäller apparaten visas pä typskyltama placerade inuti spiskåpan.
PLACERING
Det minsta avstandet mellan den högsta delen på matlagningsutrustningen och den laga delen av köskapan anges i monteringsanvisingarna.
Vanligtvis, nare en kokskapa ar monterad ovanfor en gashall, maste detta avstand vara minst 65 cm (25,6"). Men pa grundval av standarden SS-EN 60335-2-31, kan minimiavstandet mellan spishallen och den nedre delen av kapan reduceras till det angivna mattet i monteringsanvisingarna.
Om instruktionerna for gasspisen specificerar ett store avstand maste dock dessa beaktas.
Installerainte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv).
ELEKTRISK ANSLUTNING
(avsnitt reserverat for kvalificerad personal)
Innan du utfor nagot arbete pa spiskapan, koppla bort apparaten fran elnätet.
Se till att inga elledninger inuti kapan koplas bort eller skars av:
kontakta vid sadana fall narmaste servicecenter.
De elektriska anslutningarna skall utforas av kvalificerad personal.
Anslutningarna maste utforas i enlighet med den lagstiftning som galler. Innan du ansluter kapan till elnatet, kontrolera att:
- Elnatets spanning motsvar vardena pä typskyten innate i spiskāpan.
- Elsystemet ar enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kapan).
- Stickkontakt och nätkabel intekommen i kontakt med temperaturer over 70^
- Natagregatet ar utrustat med en effektiv och korrekt jordanslutting enligt gallande lagar.
- Utaget som anvands for anslutting ar lattatkomligt after kapians installation.
Ihandelseav:
Apparater forsedda med kabel utan stickkontakt: anvand en stickkontakt av "normaliserad" typ. Ledningarna maste anslutas enligt foljande: gul-grona ledningen maste anvandas for jordansluttingen, den bla ledningen for neutral och den bruna ledningen for fas. Kontakten maste anslutas til ett lampligt sakerhetsuttag.
- Fast apparat som inte ar utrustad med nätkabel och stickkontakt, eller annan anordning som garanterar bortkoppling frän elnatet, med ett öppningsavstand på kontakterna som möjiggör total bortkoppling enligt villkoren i överspanningskategori III.
Dessa anordningar for bortkoppling maste inforlivas i stromforsorjningen i enlight med reglema for installation.
Den gul/gröna jordkabeln fär inte avbrytas av brytaren.
Tillverkaren fransager sig allt ansvar om sakerhetsforeskriftema inte folj.
RÖKKANAL
KAPA MED EXTERN EVAKUERING (UTSUGANDE/FRANLUFT)
Ienna version fork och anga fran koket utomhus med hjalp av ett utloppsror.
For detta andamal maste kapians utloppskoppling anslutas medels ett rort ell ttt externutlopp.
Ulopproret maste ha:
- En diameter som inte arindre an kapans anslutning.
- En latt vinkling nedat (fall) i de horisontella avsnitten for att undvika att kon-densen rinner tillbaks ned i kapan.
Lagsta mojiga antal kurvor. - Minsta möjliga langd for att forbindra vibrationer som kan minska kapians ut-sugningskapacitet.
Det ar nödvändigt att isolera roret om det passerar genom kalla likaler.
For att forhindra ett aterfliode av luft utifran, sitter en backventil installerad pa motorer med 800m3/h aller mer.
När köksfläkten och apparater som matos med annan energia ön elektricitet ör i drift samtidigt fär inte undertrycket i rummet överstiga 4 Po (4 x 10-5 bar).
KAPA MED INTERN ATERCIRKULERING (FILTRERANDE)
På den har versionen går luften igenom en takmonterad alternativ filterenhet for att renas och atervinnas i omgivningen.
För denna version ská backventilen inte installereras: avlagsna ventilen om den sitter pa motoms luftutlopp.
MONTERINGSANVISNINGAR
avsnitt reserverat for kvalificerad personal
Kapan kan installeras i olika konfigurationer.
De allmanna monteringsfaserna gäller for alla installationer. Folj daremot, där det specificeras, de faser som motsvarar önskad installation.
DRIFT
NAR SKALL DU SLÄ PÄ KAPAN?
Slå pa kāpān minst en minut innan du bōrj att laga mat: dettakommen att främja en luftström for att leda rok och Ångor mot utsugningsytan.
Vid avslutad matlagning skall du lata kapan arbeta tills all anga och alla lukter har sugits upp helt.
VILKEN HASTIGHET SKALL DU VALA?
Den Forsta hastigheten: bibehaller den rena luften med lag konsumtion av elenergi.
Den andra hastigheten: normala driftsforhallanden.
Den tredje hastigheten: i narvaro av starka lukter och angor.
NAR SKALL DU TVATTA ELLER BYTA Filtren?
Metal filters maste rengoras var 30e anvandningstimme.
För mer information se kap "UNDERHALL".
ELEKTRONISK KONTROLLPANEL
| 1 | 2 | 3 | OFF |
| Sätt på /slå av ljuset | |
| 1 | Motorvarvital 1 |
| 2 | Motorvarvital 2 |
| 3 | Motorvarvital 3 |
| OFF | Stäng av motorn |
UNDERHALL
Innan du utfor nagon rengoring ellr nagot underhallsarbete, koppla bort apparaten genom att dra ur kontakten ellr stanga av huvudstrombrytaren.
Du bör inte använda rengöringsmedel som innehäller slipmedel, syror el-ler fratande ämnen samt trasor med grova ytor.
Konstant unterhalb sakersteller apparatens korrekta drift och en god effektivitet under lang tid.
Särskild uppmärksamhet bör agnas at metallfettfiltren: regelbunden rengörning av filtrek dem att garantera att det inte ansamlas fett med atfoljande risik for brand.
RENGÖRING AV UTVÄNDIGA YTOR
Det rekommenderas att rengora kapans utvendiga ytor minst var 15:e dag for att undvika att oljiga aller feta substanser skall angripa dem. For rengoringen av kapan, som ar tillverkad av borstat, rosfritt stal, reckmenderar tilverkaren anvandning av servietterna "Magic Steel".
Alternativ och for alla övriga typer av ytor kan rengöringen gōras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit.
Avsluata rengaringen med en noggrann skoljning och torkning med mjuka tra-sor.
Använd inte für mycket vatten i narheten av kontrollpanelen och av belysningsanordningarna for att undvika att fukten när elektroniska delar.
Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte ár fratande eller slipande med en mjuk trasa.
Tillverkaren avsager sig allt ansvar om dessa instruktioner inte foljs.
RENGÖRING AV INRE DELAR
Det ar forbjudet att rengora de elektriska delarna ell derarna i motorn som sitter innate i kapan med vatskor ell losningsmedel.
Förinre metalldelare foregände paragraf.
METALLFETTFILTER
Det ar lampligt att tvatta metallfiltren ota (minst en gang i manaden) genom att lagga dem i blot i cirka 1 timme i kokande vatten och diskmedel utan att boja dem.
Använd inga fratande, syrahaltiga aller alkaliska rengöringsmedel.
Skolj dem noggrant och vanta tills de ar ordentligt tora innan du monterar dem igen.
Tvattiskmaskin ar tillaten men kan orsaka brunfargning av filtren: for att minka detta problem skall du tvatta vid laga temperaturer (max 55^
Se monteringsanvisingarna for uttag och insattning av metallfettfiltren.

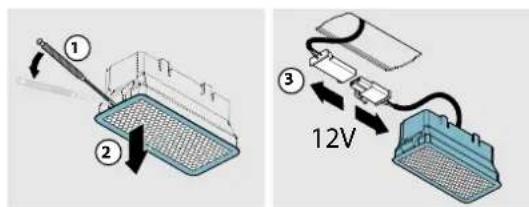

BELYSNING
Kāpān ār utrustad med belysning med LED-spotlights med hog effektivitet, lāg konsumtion och mycket láng halbarhet vid normal användning.
Omdet skulle bli nodvandigt att byta ut spotlighten gor som i figuren.
KASSERING I SLUTET AV LIVSLÄNGDEN
Symbolen med den overkryssade soptunnan som visas pa din ustrusting anger att Produkten ar en WEEE, det vill saga "Awfall som kommer fran elektriska och elektroniska ustrustninger" och dafor inte bör
kastes i de osorderade soporna (det vill saga tillsammans med "blandat hushahllsavfall") utan hanteras separat for att omfattas av lampliga atgardenr for ateranvandning, ell ocks till en specifik behandling for att paett saret ta bort och kassera amnen som ar skadliga for miljon och utvinna deravaror som kan atervinnas. Korrekt kassering av denna produkt kommer att bidraga till att sparavardefulla resurser och undvika potentiella negativa effeker pa manniskors halsa och pa miljon som skulle kunna orsakas av en olamlig kassering av avfallet. Vänligen kontakta dina lokala myndigheter for ytterligare information om den narmaste atervinningscentralen. Man kan f saanktioner fer felaktig kassering av detta avfall i enlighet med nationell lagstiftning.
INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER
Lämna alltid in utjänta elektriska och elektroniskaprodukter till atervinningsstation. EU-directivet om WEEU-utrustninger har genomförts på olka satt i alla länder och därfor foreslarvi, om du vill kassera dennautrustning, att du kontaktar de lokala myndigheterna erller aterforsäljaren for att frags om korrekt kasseringsmetod.
INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN
Symbolen med den overkryssade septunnan galler endast inom den Europeiska Unionen: om du vill kassera denna utrustning i andra lander rader vi dig att kontakta de lokala myndigheterna aller aterforsaljaren for att fraga om korrekt kasseringsmetod.
WARNING!
Företag forbehälter sig rätten att gōrä andringar i apparaterna nar som helst och utan foregände meddelande. Tryck, översättning och reproduction, även delvis, avenna manual ar bundna till tillverkarens godkännande.
Den tekniiska informationen, de grafiska framställingarna och de specifikationer som finns ienna manual ar indikativa och kan inte kopieras.
Manualens redigeringssprak ar italienska. Tillverkaren kan inte hallas ansvarig for eventuella skriv-ller oversattningsfel.
TURVALLISUUSOHJEET JA VAROITUKSET
Ikke utfor renhold när deler av ventilatorhetten fort-satt er varme.
avsnitt forbeholdt kvalifisert personell
(avsnitt forbeholdtkualifisertpersonell)
Den gule/gronne jordledningen skalkke avbrytes av bryteren.
avsnitt forbeholdt kvalifisert personell
| 1 2 3 OFF | |
| Tenning / slukking av lys | |
| 1 | Motorhastighet 1 |
| 2 | Motorhastighet 2 |
| 3 | Motorhastighet 3 |
| OFF | Slå av motoren |
VEDLIKEHOLD
For de innvendige metalldelene se forige avsnitt.
FETTFILTREMETALL
Det anbefales Å vaske metallifltrene ofte (minst en gang i maneden). Legg dem i blot i ca. 1 time i kokende vann med oppvaskmiddel uten Å boye dem. Ikke bruk etsende, syreholdige aller alkaliske rengjoringsmidler.
