BRUKSANVISNING Casa Bar Pid LA PAVONI

Bruksanvisning för modellerna

CASABAR PID

Bästa kund,

Vi vill tacka för att du köpt en av våra produkter, som framställts i enlighet med de senaste tekniska uppfinningarna. Genom att noggrant följa dessa enkla åtgärder för korrekt användning av produkten som överensstämmer med grundläggande säkerhetsföreskrifter, kommer du att få ut maximal prestanda av din produkt och kan dra nytta av dess utomordentliga tillförlitlighet under många år framöver. Vid eventuella felfunktioner står vårt nätverk av serviceverkstäder från och med nu till ditt förfogande.

SYMBOLER SOM ANVÄNDS I DESSA ANVISNINGAR

Viktiga föreskrifter markeras med dessa symboler. Det är absolut nödvändigt att följa dessa föreskrifter.

Läs bruksanvisningarna noggrant innan du börjar använda produkten. Varning!

Särskilt viktiga och/eller farliga moment.

Information (användbara för användning av apparaten).

Råd:

Ingreppsmoment som kan utföras av användaren.

Ingreppsmoment som endast får utföras av en behörig tekniker.

Denna bruksanvisning utgör en viktig del av maskinen. Den ska läsas noggrant, alltid finnas tillgänglig för konsultation och ska sparas under hela maskinens brukbarhetstid.

I bruksanvisningen finner du information om korrekt användning av maskinen, rengöring och underhåll. Dessutom innehåller den viktiga instruktioner för arbetsmoment som ska utföras med extra försiktighet, samt information om kvarstående risker. Bruksanvisningen återspeglar de tekniska uppfinningarna vid det tillfälle den framställdes, och tillverkaren förbehåller sig rätten att tillämpa alla nödvändiga tekniska ändringar på sina produkter och att uppdatera bruksanvisningarna, utan någon skyldighet att revidera även tidigare versioner.

LA PAVONI S.p.A. frånsäger sig allt ansvar för eventuella direkta eller indirekta skador på personer eller föremål som uppstår till följd av:

- underlåtenhet att följa samtliga föreskrifter i gällande säkerhetsstandarder;

•felaktig strömtillförsel;

- olämplig eller felaktig användning av maskinen;

- användning som inte överensstämmer med specifikationerna i denna bruksanvisning;

- allvarliga brister gällande underhållet;

- ändringar på maskinen eller icke godkända ingrepp;

- användning av reservdelar som inte är original eller inte specifikt avsedda för

- total eller partiell underlåtenhet att följa anvisningarna;

•exceptionella händelser.

2. ANVISNINGAR

2-1. SÄKERHETSFÖRESKRIFTER

- Användaren måste följa gällande säkerhetsföreskrifter i det land maskinen används, utöver regler som fastställs av vanligt sunt förnuft och föreskrifterna i denna bruksanvisning.

- För att säkerställa att maskinen fungerar korrekt och att dess specifikationer förblir oförändrade över tid rekommenderar vi att användaren kontrollerar att miljövillkoren är korrekta (rumstemperaturen ska ligga mellan 5° och 35° C). Vi avråder från att använda maskinen på platser där man använder vattenstrålar eller i utomhusmiljöer som utsätts för väderpåverkan som sol, regn, etc.

- När maskinen packats upp ur emballaget, kontrollera att den är intakt och inte skadats.

- Emballagets delar ska lämnas på till syftet avsedda återvinningsstationer och får aldrig lämnas utan uppsikt eller inom räckhåll för barn, djur eller obehöriga personer.

- Innan maskinen tas i bruk kontrollera att den matningsspänning som anges på dekalen som sitter under maskinens bas motsvarar den spänning som används i det aktuella landet.

- Användning av denna apparat är inte tillåten för personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller som saknar erfarenhet eller kunskap, såvida de inte övervakas av en person med ansvar för deras

säkerhet.

- Barn ska hållas under uppsyn för att garantera att de inte leker med apparaten.

- Barn får endast utföra rengörings- eller underhållsarbete på apparaten under överinsyn av en vuxen.

- Apparaten får aldrig sänkas ner i vatten.

- Denna apparat är avsedd uteslutande för hemmabruk. Den får inte användas:

- i kök avsedda för personal i affärer, på kontor och andra arbetsplatser;

- inom lantbruk/lantligt semesterboende;

- av kunder på hotell, motell eller andra liknande boende;

- på inrättningar för bed and breakfast.

- Om nätsladden skadas ska man för att undvika eventuell fara omedelbart kontakta den tekniska supporten som i sin tur sörjer för att sladden byts ut.

- Endast för europeiska marknader: Barn över 8 år får använda denna apparat om de övervakas eller instrueras angående en säker användning av apparaten och om de förstår de risker som är förbundna med användningen.

- Rengöring och underhåll får utföras av barn som är 8 år eller äldre endast förutsatt att de hålls under uppsikt.

- Se till att apparaten och nätsladden är utom räckhåll för barn som är under 8 år.

- Låt inte barn leka med apparaten.

- Apparaten får användas av personer med nedsatt fysisk eller mental förmåga

- eller personer som saknar erfarenhet eller kunskap endast under förutsättning att de övervakas eller instrueras angående en säker användning av apparaten och om de

förstår de faror som är förbundna med användningen.

- Koppla ur apparaten från eluttaget innan du börjar montera, ta isär och rengöra apparaten.

- För denna apparat gäller att: Innan man använder apparaten ska man noga läsa denna bruksanvisning.

- Stäng alltid av apparaten direkt efter användning.

- Lämna inte apparaten oövervakad när den är i drift.

- Koppla alltid ur kaffemaskinen ur eluttaget innan du monterar eller tar loss delar samt innan du rengör den.

- Kontrollera att startbrytaren är ställd till avstängt läge, innan maskinen kopplas till eller från.

- Dra alltid ut kontakten ur eluttaget innan du gör rent apparaten och om det är något fel på den.

- Låt kaffemaskinen svalna innan rengöring.

- Använd inte kaffemaskinen om det inte finns vatten i behållaren eller om behållaren inte sitter på plats.

- Lämna ett fritt utrymme på minst 3 cm mellan kaffemaskinen och eventuella väggar på sidorna eller bakom, och lämna ett fritt utrymme på minst 15 cm ovanför kaffemaskinen.

- Fara för brännskador! Kaffemaskinen genererar värme och framställer varmvatten och ånga under drift.

- Fara för brännskador! Rör inte vid koppvärmaren under drift.

- Produktens ytor förblir mycket varma efter användning, på grund av restvärmen. För att undvika skållskador, rör inte vid de varma ytorna.

- Använd inte kaffemaskinen i kombination med delar eller tillbehör från andra tillverkare.

• Använd endast tillverkarens originalreservdelar. Att använda andra reservdelar än de som rekommenderas av tillverkaren kan ge upphov till bränder, elektriska stötar eller andra personskador.
• Placera alltid kaffemaskinen på en plan och torr yta.
• Blöt inte ner och spruta inte någon vätska på kaffemaskinen. Vid kontakt med vätska ska man omedelbart dra ut sladden från eluttaget och torka noggrant: Fara för elstöt!
• Använd inte starka rengöringsmedel eller vassa föremål för att rengöra kaffemaskinen.
  •Gör inga ändringar på apparaten.
• Försök aldrig släcka en låga eller en brand med vatten. Stäng av apparaten, dra ut kontakten ur eluttaget och täck över lågan med ett lock eller en brandfilt.
• Se till att nätsladden inte kommer i kontakt med vassa kanter.
• Placera inte apparaten på eller i närheten av gas- eller elspisar som är i drift, inne i en ugn eller i närheten av värmekällor.
• Placera inte apparaten i närheten av kranar eller vaskar.

2–2. AVSEDD ANVÄNDNING AV MASKINEN

• Denna maskin är avsedd att användas i hushållsmiljö för tillagning av espressokaffe med kaffeblandning, för utsläpp och dispensering av varmvatten och/eller ånga, och varm mjölk.
• För att kunna använda maskinen på korrekt sätt ska användaren ha läst och förstått samtliga anvisningar i bruksanvisningen.
• Vid felaktig användning förfaller alla former av garanti och tillverkaren

frånsäger sig allt ansvar för skador på personer och/eller föremål.

- Nedanstående betraktas som felaktig användning:

• all användning som skiljer sig från den fastställda;
• ingrepp på apparaten som strider mot anvisningarna i denna bruksanvisning,
• all användning av maskinen efter mixtrande med komponenter eller säkerhetsanordningar;
• användning av apparaten utomhus.

2-3. ANVISNINGAR FÖR HANTERING AV UTTJÄNTA APPARATER

Uttjänta elektriska apparater får inte slängas tillsammans med hushållsavfall. Apparater med denna symbol lyder under det europeiska direktivet 2012/19/EU. Uttjänta elektriska och elektroniska apparater ska bortskaffas separat från hushållsavfall och lämnas in till en lämplig återvinningsstation. Genom att bortskaffa den uttjänta apparaten korrekt, undviker du miljöskador och hälsorisker för personer. För ytterligare information om bortskaffande av den uttjänta apparaten, kontakta de lokala myndigheterna, avfallshanteringskontoret eller affären där du köpte apparaten.

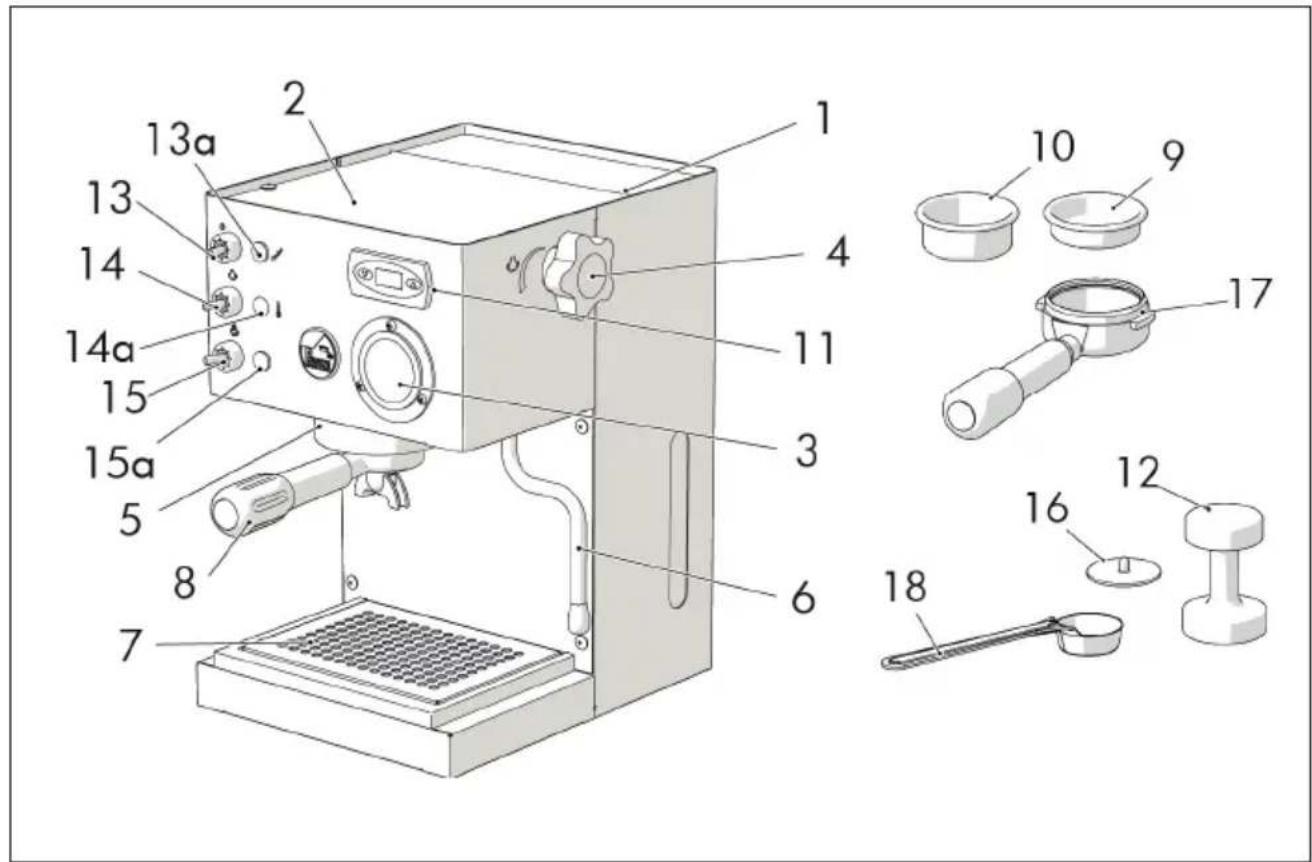

1. Vattentank
2. Koppvärmare
3. Manometer
4. Vred för ånga/varmvatten
5. Bryggrupp
6. Munstycke för ånga/varmvatten
7. Avtagbar droppbricka
8. Filterhållare
9. Filter för 1 kopp
10. Filter för 2 koppar
11. Pid-regulator
12. Kaff epress
13. Strömbrytare on/off
    13a. Maskinens lampa är tänd
14. Brytare för ånga
    14a. Lampa: maskin i rätt temperatur
15. Brytare för utmatning av kaff e/ varmvatten
    15a. Lampa: brytare utmatning av kaff e/ varmvatten
16. Filtertätning

17. Filterhållare fascino

18. Kaff emått

4. ANVÄNDNING

4-1. SÄTTA APPARATEN I DRIFT

- Öppna locket till vattenbehållaren och fyll den (1) med färskt och rent vatten. Se till att inte överskridamarkeringen för godkänd max. nivå.

- Sätt igång maskinen genom att ställa on/off -brytaren (13) till läget "l". Lampan (13a) tänds för att markera att maskinen är strömsatt.

- Sätt i filterhållaren (8 eller 17) i bryggruppen (5).

-Öppna vredet för ånga/varmvatten (4).

- Ställ brytaren för utmatning av kaff e/ varmvatten (15) till läget "I". När ånga/varmvatten börjar rinna ut från munstycket (6), ställ brytaren för utmatning av kaff e/varmvatten (15) till läget "0" och stäng vredet (4).

Efter att ha gjort dessa åtgärder, fortsätt med att skölja de inre kretsarna:

• Placera en behållare under kaffepiparna och tryck på knappen för utmatning av kaffe/varmvatten (14).
  • Upprepa denna procedur 5 gånger.
• När sköljningen av avslutad, vänta tills maskinen uppnår drifttemperatur.
• Maskinen är klar att användas när pid-regulatorn (11) uppnår den inställda temperaturen på 92 °C som är den idealiska temperaturen för tillredning av kaffe (om du vill ändra temperaturen för pid-regulatorn, följ anvisningarna i avsnitt 4.5) och lampan (14a) förblir tänd med ett fast sken.

För att slippa upprepa åtgärderna rekommenderar vi att kontrollera vattennivån i behållaren (1) och på så sätt undvika att behöva tömma av maskinens vattenkrets. Om detta händer måste ovannämnda åtgärder upprepas

Lampan för korrekt nädd temperatur (14a) fortsätter att släckas och tänds automatiskt under uppvärmningen. Efter att maskinen har satts på för det första kaffet, vänta cirka 6 minuter för perfekt uppvärmning. Maskinen är sedan redo för fler bryggningar utan väntetid.

4-2. TILLREDNING AV ESPRESSOKAFFE

• Säkerställ att alla moment i avsnitt 4.1 "Sätta apparaten i drift" har utförts.
• För att få en god kopp espresso är det viktigt att använda ett kaffe av god kvalitet, välrostat och korrekt malt. Espressomaskinen med pump ska användas uteslutande med finmalda blandningar; om malningen är alltför grov blir kaffet tunt och ljust och utan crema, och om blandningen är alltför finmald blir kaffet mörkt och starkt,

med lite crema.

• Vi rekommenderar att mala kaffet direkt före användning eftersom det förlorar sin arom kort efter att det malts.
• Varma koppar bidrar till att hålla det nybryggda kaffet vid korrekt temperatur, vi rekommenderar därför att före användning placera kopparna på koppvärmaren (2).

FÖRVÄRMNING

• Kontrollera att det finns tillräckligt med vatten i behållaren (1).
• Sätt i filterhållaren (8 eller 17) i bryggruppen (5) med filtret för en kopp (9) eller för två koppar (10) beroende på hur många kaffekoppar som ska bryggas.
• Aktivera huvudströmbrytaren (13), startbrytarens lampa tänds (13a) för att signalera att maskinen är i funktion.
  •Vänta tills maskinen uppnår drifttemperaturen för att brygga kaffet. Lampan (14a) ska vara tänd.

TILLREDNING AV ESPRESSOKAFFE

- Lossa filterhållaren (8 eller 17), fyll filtret med ett eller två mått malt kaffe (ett mått per kaffekopp), släta ut och pressa samman kaffet med pressen (12)

• Rengör kanten på filtret från eventuella kafferester och haka fast filterhållaren (8 eller 17) i bryggruppen (5) och för den åt höger för att sätta fast den ordentligt i gruppen.
• Placera en eller två förvärmda koppar på gallret (7), under filterhållaren.
• Aktivera brytaren för kaffe/ varmvatten (15), kaffet börjar rinna ut från kaffepiparna på filterhållaren (8); när önskad kaffemängd har erhållits, avbryt utmatningen genom att återställa brytaren (15) och låt filterhållaren sitta kvar.

-Servera kaffet precis färdigbryggt.
- Lossa filterhållaren efter bryggning, töm den och rengör under rinnande vatten.

- Efter att maskinen har satts på rekommenderar vi att vänta i cirka 6 minuter för att nå den idealiska temperaturen för utmatning av det första kaffet

- Vi rekommenderar att dispenseringen begränsas till maximalt 30 sekunder.

- Rör inte vid de varma ytorna (kokare, bryggrupp, filterhållare, ångmunstycke), för att förhindra brännskador.

• Ta inte loss filterhållaren medan kaffet strömmar ut, för att undvika eventuella skållskador.
• Placera inte under några omständigheter händerna under gruppen eller ångmunstycket, eftersom vätskor och ångor som strömmar ut är överhettade och kan orsaka skållskador.
• Ta inte bort filterhållaren direkt när kaffet runnit ut, utan vänta några sekunder så att eventuellt resttryck hinner försvinna. På så sätt förhindras risken för möjliga brännskador.

4-3. MATA UT ÅNGA

- Ångan kan användas för att skumma mjölken till cappuccino men även för förvärmning av drycker.

Varning! Fara för brännskador! När vätskan börjar strömma ut kan det stänka lite vatten. Dispenseringsslangen kan bli mycket varm: undvik att röra den med bara händerna.

• Tillred espressokaffet enligt anvisningarna i tidigare avsnitt, använd stora koppar.
• När maskinen är redo för utmatning av kaffe, dra ångröret över träget (7) och öppna vredet för "varmvatten/ånga" (4) i någon sekund för att tömma ut restvatten från ångröret; snart kommer endast ånga att matas ut.
  •När endast ånga kommer ut från ångröret, stäng vredet för ånga/ varmvatten (4)

- Ställ brytaren för ånga (14) till läget "l".

- Efter cirka 15-20 sekunder och när lampan för korrekt uppnådd temperatur (14a) tänds, placera behållaren med kall mjölk under ångmunstycket (6).

•Vrid försiktigt vredet på kranen för ångutmatning (4) moturs för att släppa ut ånga.
- När mjölken har dubblats i volym, sänk ner mjölkskummaren hela vägen och värm mjölken till 60-65 °C.
- När du har fått önskat resultat, vrid ångvredet moturs för att stoppa ångutmatningen och lägg ner mjölkbehållaren.

- Ställ brytaren för ånga (14) till läget "0".

•Häll mjölkblandningen i kaffet.

•Vrid på vredet för att öka ångtrycket.
- Vi rekommenderar att dispenseringen begränsas till maximalt 60 sekunder.

• För att direkt kunna brygga en till kaffekopp, fyll kokaren med vatten för att maskinen ska uppnå korrekt temperatur. I annat fall kan kaffet smaka bränt.
• Placera en tom kopp på gallret. Sätt inte i filterhållaren. Ställ brytaren för kaffe (15) till läget "l" så att koppen

fylls med vatten. När koppen är full, ställ brytaren för kaffe (15) till läget "0". Maskinen är redo att brygga mer kaffe.

4-4. MATA UT VARMT VATTEN

• Säkerställ att alla moment i avsnitt 4.1 har utförts.
• Placera en behållare under munstycket för ånga/varmvatten
• Öppna vredet (4) och ställ brytaren för kaffe/varmvatten (15) till läget "l"; på detta sätt rinner vattnet direkt ut från munstycket för ånga/varmvatten (6).
• När önskad vattenmängd erhållits, ställ återigen brytaren för kaffe/varmvatten (15) till läget "0" och stäng vredet (4).
• Efter utsläpp av varmvatten rekommenderar vi att kontrollera att det finns vatten i behållaren (1).

4–5. REGLERING AV TEMPERATUR I KOKAREN

• Modellen LPSCSR02 är försedd med en Pid-regulator (11).
• Pid-regulatorns uppgift är att reglera temperaturen i kokaren.
• Pid-regulatorn är fabriksinställd till 92 °C.
  •Gör så här om du vill justera temperaturinställningen:

- tryck på knappen ▼; så fort texten "PRG" visas på displayen, tryck på knappen ▲;

- när displayen visar bryggenhetens temperatur, tryck på knapparna och önskat temperaturvärde, från minst 80 C° till maximalt 120 C°.

- 3 sekunder efter att den sista knappen tryckts in sparas värdet och displayen visar den inställda temperaturen.

Om temperaturen ställs in till ett för högt tröskelvärde kommer displayen att börja blinka vid begäran om kaffebryggning.

5. RENGÖRING OCH UNDERHÅLL

• Innan något rengörings- eller underhållsarbete inleds ska strömsladden kopplas ut från vägguttaget. Dra inte i sladden.
• Sänk inte ner kaffemaskinen i vatten eller annan vätska.
• Låt kaffemaskinen svalna innan rengöring.

RENGÖRING AV FILTER OCH FILTERHÅLLARE

• Kontrollera regelbundet de små hålen i filtren och ta bort eventuella kafferester.
• Blanda cirka en liter kokande vatten med fyra teskedar rengöringsmedel för kaffemaskiner i en lämplig behållare och låt filter och filterhållare ligga i blöt i blandningen under 20-30 minuter. Skölj därefter grundligt under rinnande vatten.

RENGÖRING AV ÅNGMUNSTYCKE

• För att undvika förändringar i smaken på de drycker som ska värmas och för att förhindra att hålen i änden på ångmunstycket (6) täpps igen, vrid ångvredet för att släppa ut lite ånga och låt mjölk som blivit kvar inuti rinna ut.
• Rengör därefter noggrant anordningen med en fuktig trasa.

RENGÖRING AV HÖLJE

För att bevara de externa ytorna i gott skick, rengör dem efter varje användningstillfälle, efter att de har svalnat. Rengör med en mjuk och fuktig trasa.

6. ORSAKER TILL FELFUNKTION OCH ANOMALIER

PROBLEM ORSAK LÖSNING

Maskinen fungerar inte och brytarens lampa tänds inte.	1. Ingen strömtillförsel2. Strömsladdens kontakt är inte korrekt ikopplad3. Strömsladden är skadad	1. Återställ strömmen2. Sätt i strömsladdens kontakt korrekt i vägguttaget3. Kontakta en SERVICEVERKSTAD för byte
Startbrytarens lampa är tänd och vattnet blir inte varmt	1. Termostaterna fungerar inte2. Värmeelementet har avbrutits eller bränts	1. Kontakta en SERVICEVERKSTAD2. Kontakta en SERVICEVERKSTAD
Det kommer inte ut något kaffe under utmatning	1. Det saknas vatten i tanken2. Kaffet är för finmalet3. Det finns för mycket kaffe4. Kaffet har pressats för mycket.5. Brytare för ångaktivering6. Kretsen har inte fyllts7. Munstycket är smutsigt	1. Fyll på vatten i tanken2. Byt ut mot en grövre malningsgrad3. Minska mängden kaffe i filtret4. Pressa kaffet mindre.5. Koppla ur brytaren för ånga6. Se avsnitt 4.17. Rengör eller byt ut munstycket
Pumpen avger ett högt ljud 1. Det saknas vatten i tanken2. Pumpen har inte aktiverats		1. Fyll på vatten i tanken2. Se avsnitt 4.1
Kaffet kommer ut för snabbt	1. Kaffet är för grovmalet2. Det finns inte tillräckligt mycket kaffe3. Kaffet är inte tillräckligt pressat4. Kaffet är gammalt eller inte lämpligt	1. Byt ut mot en mer finmald kaffeblandning2. Öka kaffedosen3. Pressa kaffet mer4. Byt ut kaffet

Kaffet kommer ut droppvis 1. Kaffet är för finmalet2. Det finns för mycket kaffe3. Kaffet har pressats för mycket	1. Byt ut mot en mer grovmald kaffeblandning2. Minska mängden kaffe3. Pressa kaffet mindre
Det läcker ut kaffe mellan kokare och filterhållare	1. Filterhållaren sitter inte rätt2. För mycket kaffe i filtret3. Kanten på filterhållaren har inte rengjorts4. Tätningen är utsliten
Det bildas ingen crema på kaffet	1. Den aktuella kaffeblandningen är inte lämplig för denna typ av maskin2. Malningsgraden är olämplig3. Det finns inte tillräckligt mycket kaffe
Kaffet är för kallt när det kommer ut	1. Maskinen har inte nätt korrekt temperatur2. Filterhållaren har inte värmts upp3. Kopparna har inte värmts upp4. Termostaten arbetar inte inom optimala värden5. Pid-regulatorn (11) arbetar inte inom optimala värden
Kaffet är för varmt när det kommer ut	1. Pid-regulatorn (11) arbetar inte inom optimala värden
Maskinen släpper inte ut ånga	1. Kretsen har inte fyllts2. Hålet i ångrörets ände är igensatt3. Det saknas vatten i tanken4. Ångröret turbo sitter inte rätt

- Damptrykket stiger, när knappen drejes.

- tryk på knappen 📋 tryk på

knappen så snart displayet viser teksten "PRG" ;
