BRUKSANVISNING FX-FSR162 Fuxtec

1. Specifikationer....191

2. Symboler och säkerhetsanvisningar på maskinen....192

3. Avsedd användning och allmänna säkerhetsanvisningar....195

4. Anmärkningar för tillbehör....197

5. Symboler på maskinen .... 198

6. Översikt över komponenter....199

7. Montering av maskinen....200

8. Bränslen 203

9. Kallstart av maskinen....205

10. Varmstart av maskinen....206

11. Stoppa maskinen....206

12. Tekniker för trimning....206

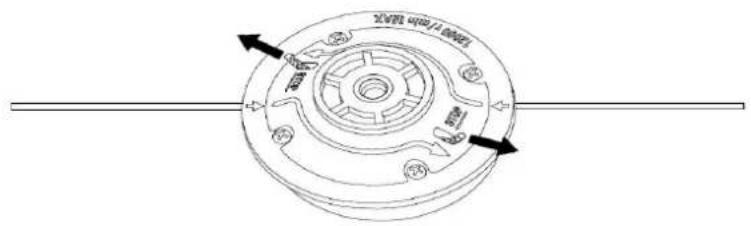

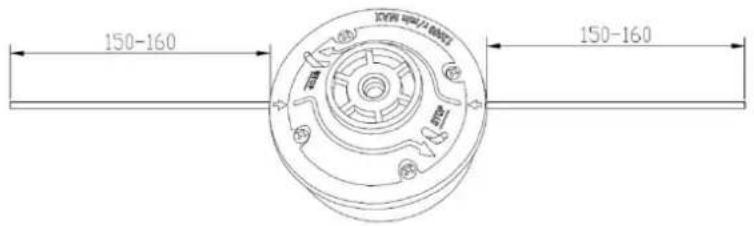

13. Byt ut nylonträden....208

14. Tidsplan för underhåll....209

15. Förvaring av maskinen....211

16. Felsökning....212

17. Kundservice 213

18. Garanti 213

19. Meddelande om avfallshantering....213

20. EU-försäkran om överensstämmelse 214

Din nya enhet har utvecklats och designats så att den uppfyller FUXTEC:s höga krav, såsom användarvänlighet och användarsäkerhet. Rätt behandlad kommer den här enheten att tjäna dig väl i många år framöver.

VARNING: För att minska risken för skador måste användaren läsa och förstå denna guide innan han använder enheten.

FUXTEC GMBH, KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

Vi strävar efter att ständigt förbättra våra produkter. Därför kan tekniska data och illustrationer komma att ändras!

1. Specifikationer

Typ	FX-FSR162
Motor	Luftkyld; 2-takt
Kubikkapacitet	62cm3
Maximal uteffekt (kW)(i enlighet med ISO 8893)	2,6 kW / 7 500 min-1
Motorns maximala varvtal	9 000 minuter-1
Maskinens tomgångshastighet	3 000 minuter-1
LPA på operatörsstationen	88 dB(A) (K=3dB)
Uppmätt LWA enligt ISO 10884	108,8 dB(A) (K=3dB)
Garanterad LWA	115dB(A)
Maximala vibrationsvärden för varje rörelse	6,822m/s2k=1.5m/s2
Diameter på gängorna	3mm
Skäranordningens rotationsriktning	moturs
Antal handtag	2 stycken
Torrvikt (utan bränsle, skärsats, bärrem)	13.62 kg
Bränsletankens kapacitet (l)	0,85
Bränsleförbrukning (kg/h) (i enlighet med ISO 8893)	0.89
Specifik bränsleförbrukning (g/kWh) (i enlighet med ISO 8893)	630
Förgasare	Mellangärde
Tändning	CDI
Motor	TT1E47.5F

142. Symboler och säkerhetsanvisningar på maskinen

WARNING! FELAKTIGT SKICK KAN LEDA TILL ALLVARLIGA SKADOR

LÄS OCH FÖRSTÅ DENNA BRUKSANVISNING FÖRE ANVÄNDNING.

BÄR ALLTID ÖGONSKYDD, HÖRSELSKYDD OCH HUVUDSKYDD

ANVÄND FOTSKYDD.

ANVÄND HANDSKAR (Vass kant!).

I händelse av att säkerhetsdekalerna lossnar bör de bytas ut omedelbart.

Låt inte andra använda denna maskin om de inte är fullständigt instruerade, har läst och förstått maskinens manual och har utbildats i hur maskinen fungerar.

Långvarig användning av maskinen utsätter användaren för vibrationer som kan leda till vita fingrar (Raynauds syndrom) eller karpaltunnelsyndrom. Detta tillstånd minskar handens förmåga att känna och reglera temperaturen, orsakar domningar och

värmeförnimmelser och kan leda till nerv- och cirkulationsskador och vävnadsdöd.

Alla faktorer som leder till sjukdom med vita fingrar är inte kända, men kallt väder, rökning och andra sjukdomar som påverkar blodkärlen och blodcirkulationen, samt stor eller långvarig stress från vibrationer nämns som faktorer i utvecklingen av vita fingrar. För att minska risken för vita fingrar och karpaltunnelsyndrom bör du överväga följande:

• Använd handskar och håll händerna varma
• Ta regelbundna pauser

Alla ovanstående försiktighetsåtgärder kan inte utesluta risken för whitefinger-sjukdom eller karpaltunnelsyndrom. Långvariga och regelbundna användare rekommenderas därför att noggrant övervaka tillståndet på dina händer och fingrar. Sök omedelbart läkarvård om något av ovanstående symtom uppstår.

Verktygets driftljud kan skada din hörsel. Använd ljudisolering (Oropax eller hörselkåpor) för att skydda den. Långvariga och regelbundna användare rekommenderas att kontrollera sin hörsel regelbundet. Var särskilt vaksam och försiktig när du bär hörselskydd, eftersom det

begränsar din förmåga att höra varningar (samtal, larm etc.).

WARNING: En viss mängd bullerexponering från denna enhet är oundviklig. Skjut upp bullriga arbeten till tillåtna och angivna tider. Om det behövs, håll dig till viloperioder och begränsa arbetstiden till ett minimum. För deras personliga skydd och skydd av personer i närheten måste lämpliga hörselskydd bäras.

143. Avsedd användning och allmänna säkerhetsanvisningar

Denna maskin får endast användas för att klippa eller trimma gräs, ogräs och undervegetation. Använd aldrig för andra ändamål, eftersom det kan orsaka allvarliga skador!

Korrekta säkerhetsanvisningar måste följas. UTSÄTT INTE DIG SJÄLV ELLER ANDRA FÖR FARA. Följ dessa allmänna säkerhetsinstruktioner:

• Använd alltid skyddsglasögon för att skydda ögonen. Långt hår måste vara bakåtknutet. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar av maskinen. Säkra, starka, halkfria skyddsskor måste alltid bäras. Det rekommenderas att ben och fötter är heltäckande skyddade för att skydda sig mot flygande föremål under drift
• Kontrollera hela maskinen för lösa delar (muttrar, bultar, skruvar etc.). Underhåll eller byt ut vid behov innan du använder maskinen. Använd inga andra tillbehör med detta krafthuvud än de som rekommenderas av tillverkaren. Underlåtenhet att göra det kan leda till allvarliga skador på användaren eller åskådare, samt skador på maskinen
  • Håll handtagen fria från olja och bränsle
  • Använd alltid korrekt monterade handtag vid skärning
  • Rök inte när du blandar bränsle eller fyller tanken
• Blanda inte bränsle i ett slutet utrymme eller nära öppen eld. Se till att det finns tillräcklig ventilation
• Blanda och förvara bränsleblandningen i en märkt behållare som är godkänd för sådan användning enligt lokala bestämmelser
  • Ta aldrig bort tanklocket när maskinen är igång
• Använd inte maskinen i slutna utrymmen eller byggnader. Avgaser innehåller farlig kolmonoxid
• Använd inte maskinen om den är skadad. Ta aldrig bort skydden från maskinen.

Underlåtenhet att göra det kan leda till allvarliga skador på operatören eller åskådare, samt skador på maskinen

- Kontrollera området som ska skäras och ta bort eventuella rester som kan trassla in sig i nylonskärhuvudet. Ta också bort alla eventuella föremål som maskinen kan kasta runt under skärning

• Lämna aldrig maskinen utan uppsikt
- Sträck dig inte långt framåt. Se till att du alltid står stadigt och håller balansen.
- Barn får inte ha tillgång till maskinen. Åskådare bör stå på ett säkert avständ av minst 15 meter från arbetsområdet
- Håll händer och fötter borta från nylonskärhuvudet under arbetsprocessen
- Använd inte maskinen om du är trött, sjuk eller påverkad av mediciner, droger eller alkohol
- Använd ett oskadat skärhuvud av nylon. Om du träffar en sten eller något annat hinder, stoppa maskinen och kontrollera skärhuvudet i nylon. Ett defekt eller obalanserat skärhuvud av nylon får aldrig användas

• Innan du startar, efter fel eller stöt, se till att kontrollera enheten och se till att den är i gott skick
• Uppmärksamhet! Lokala bestämmelser kan begränsa användningen av maskinen
• Håll alltid enheten i gott skick med skärverktyget. Observera att felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan leda till skador på enheten och allvarliga skador på den person som arbetar med den
• Säkra enheten väl under transport för att förhindra förlust av bränsle, skador på enheten och personskador.
• För maskiner med koppling, kontrollera regelbundet att skärtillbehören slutar snurra när motorn går på tomgång
• Före varje användning, kontrollera maskinen för lösa fästelement, bränsleläckage, skadade delar etc.
• Det är nödvändigt att ta tillräckligt med pauser
• Förvara inte maskinen i ett slutet utrymme där bränsleångor kan nå en öppen eld från varmvattenberedare, ugnar etc. Förvara maskinen i ett välventilerat utrymme
• VIKTIGT: När du fyller på bränsle, se till att maskinen är avstängd och nedkyld. Tanka aldrig när maskinen är igång eller varm. Om bensin spills, torka upp det innan du startar maskinen

144. Anmärkningar för tillbehör

• Se till att din produkt endast är utrustad med originaltillbehör. Använd endast originaldelar som är föreskrivna av tillverkaren. Användning av andra tillbehör eller tillbehör kan orsaka skador på användare och skada på maskinen
• Rengör motorn helt, särskilt bränsletanken och luftfiltret. Efter användning av enheten måste allt bränsle avlägsnas
• Om du som åskådare närmar dig en användare av maskinen, fånga försiktigt deras uppmärksamhet och bekräfta att användaren stoppar maskinen. Skräm eller distrahera inte användaren, annars kan du orsaka en osäker situation
• Rör aldrig vid skärhuvudet av nylon när maskinen är igång. Om det är nödvändigt att byta ut skyddet eller skärverktyget, se till att maskinen och skärverktygen har stannat
• Maskinen måste vara AV innan du byter arbetsområde på maskinen
• Låt vid behov en auktoriserad återförsäljare reparera maskinen. Om maskinen är defekt, låt den inte fortsätta att gå
• När du startar eller använder maskinen, rör aldrig vid heta delar som avgasrör, tändkablar eller tändstift
• Efter att maskinen har stoppats är avgaserna fortfarande varma. Placera aldrig maskinen i närheten av brandfarliga material (torrt gräs, brandfarliga gaser eller brandfarliga vätskor etc.)
• Var särskilt uppmärksam på det faktum att när du arbetar i regn eller omedelbart efter regnet kan marken vara hal
• Om du glider eller faller till marken, släpp gasen omedelbart
• Innan du tar bort någon blockering, stoppa maskinen och koppla bort tändstiftskontakten. Innan du justerar eller reparerar maskinen, se till att maskinen är stoppad och att tändstiftskontakten är borttagen.
• Var försiktig så att du inte slår maskinen mot hinder
• Om maskinen ska förvaras under en längre tid, töm bränsle från bränsletanken och förgasaren, rengör delarna, placera maskinen på ett säkert ställe och se till att maskinen är helt nedkyld
• Utför ständiga kontroller för säker och effektiv drift av maskinen. För en fullständig kontroll, kontakta en fackverkstad
• Håll maskinen borta från eld och gnistor
• Var försiktig när du använder den. Det finns risk för rekyl och rekyl

145. Symboler på maskinen

▲WARNING

◆ För säker drift och underhåll är symboler fästa på maskinen. Håll dig till instruktionerna för att undvika misstag

Påfyllningsröret "Bensin/2-takts oljeblandning 1/40"

Position: Tanklock

Ställ omkopplaren på "I" Position, När motorn startar. Ställ omkopplaren i läge "O", motorn stannar.

Position: höger handtag (på vänster sida)

Chokespaken i detta läge stänger förgasaren

Position: Luftfilterkåpa

Chokespaken i detta läge betyder att förgasaren är öppen

Position: Luftfilterkåpa

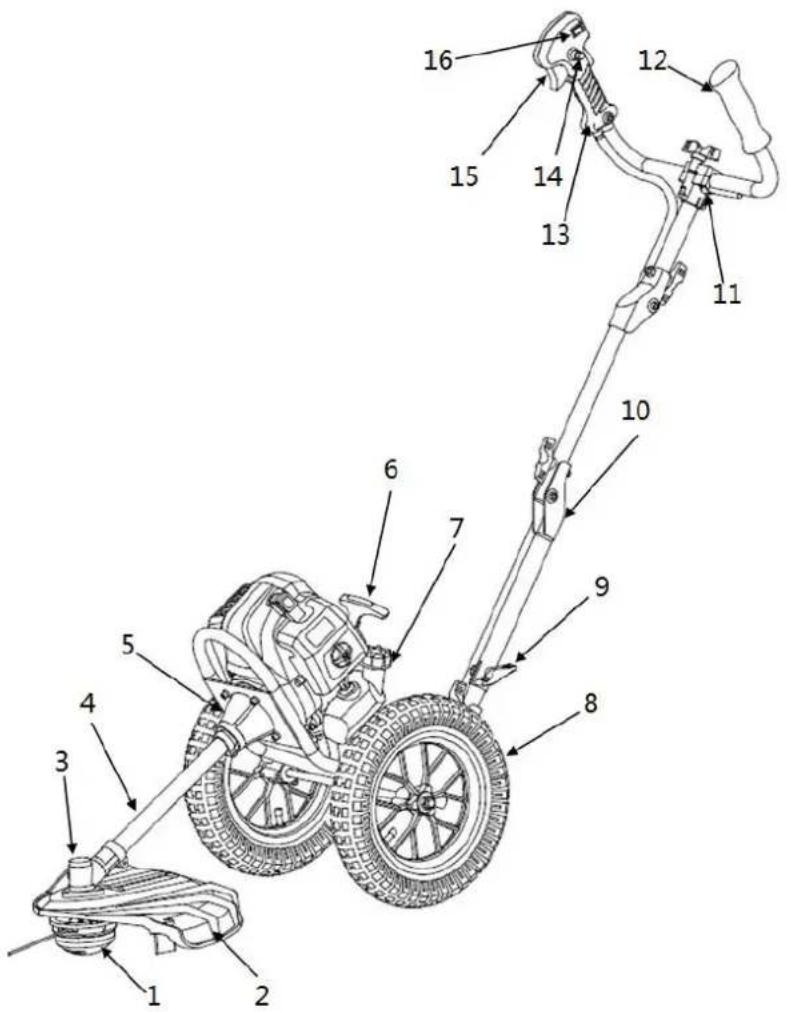

146. Översikt över komponenter

1. Trådhuvud i nylon
2. Sköld
3. Transmission
4. Drivaxel
5. Kupplungsglocke
6. Starterseilzug
7. Stridsvagn
8. Hjul
9. Länk
10. Drehverbinder
11. Handtag Kontakt
12. linker-Handgriff
13. Grepp för höger hand
14. Gasbarriär*
15. Strypventil
16. Start/stopp-knapp

*14 Gasreglagespärr förhindrar

Gasreglaget kan endast tryckas ned när gasreglagespärren är intryckt

1. Placera handtaget i den medföljande hållaren och fäst det med klämman som visas och motsvarande vingskruv.
2. Fäst handtaget med hjälp av lämplig skruv (1) och mutter (2)
3. Ta bort lockmunstyckena
4. Montera hjulen på båda sidor genom att fästa de delar som visas i följande ordning: Däck (2) – Mutter (1). Dra sedan åt muttern (1).

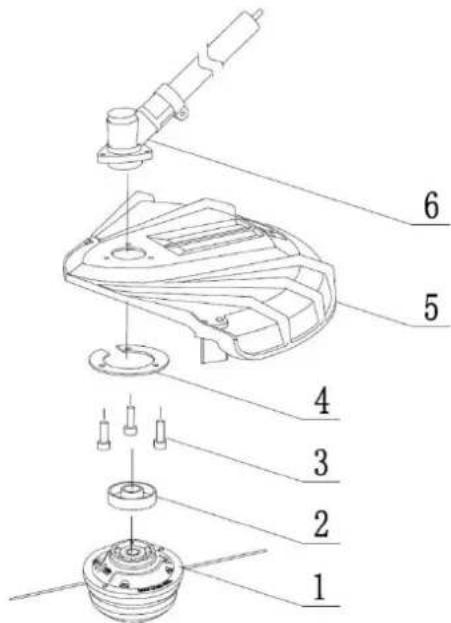

■ Installation av skyddsskölden

Fäst skyddsskölden (5) och transmissionskåpan (4) på växellådan (6) med de medföljande skruvarna (3) och dra åt dessa skruvar.

■ Montering av ledningshuvudet

Placera fästet (2) på axeln under skyddsskölden (5)

Använd det medföljande verktyget för att låsa växelaggregatet på plats och dra åt gänghuvudet för hand (obs: vänstergänga)

Skjut in axeln i kopplingsklockan. Se till att hålet på axeln är på

skruvsidan av höljet och dra åt skruven.

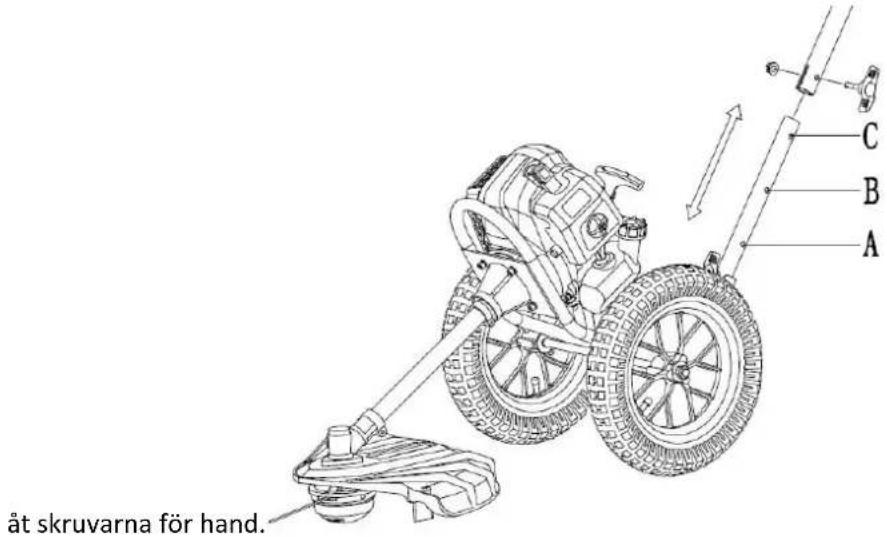

■ Justering av höjden

ANTYDAN

Denna enhet har möjlighet till höjdjustering för att anpassas till olika användare och därmed säkerställa bättre arbetsförhållanden.

Använd skruvarna i hålen A, B, C på det nedre röret och justera maskinen till din längd genom att dra

åt skruvarna för hand. C B A

1. För att ansluta enskilda element, använd vingskruven och den halkfria muttern.
2. För in vingskruven genom det medföljande styrhålet på stången enligt bilden. Änden av vingskruven passar in i stångens bågyta.
3. Skruva först fast muttern på skruven och justera sedan järnstyckets plan.
4. Vrid sedan tumskruven åt höger för hand tills skruvens plan är i linje med järnytan och dra åt den utan att lossa den.
5. Se till att tumskruvens plan är ordentligt fastsatt på järnytan och inte är lös. Följ installationssteg 1-4 och installera de andra 2 platserna i ordning.

148. Bränslen

BRÄNSLE OCH 2-TAKTSOLJA

Använd blyfri bensin med 2-takts motorolja i förhållandet 40:1. Under de första arbetsprocesserna kan ett blandningsförhållande på 25:1 väljas för att initialt smörja alla maskindelar optimalt.

VARNING: Använd aldrig ren bensin i din maskin. Detta orsakar permanent motorskada och utesluter tillverkarens garanti för denna produkt. Använd aldrig en bränsleblandning som har förvarats i mer än 90 dagar.

WARNING: Det måste vara en premiumolja för 2-takts luftkyld maskin.

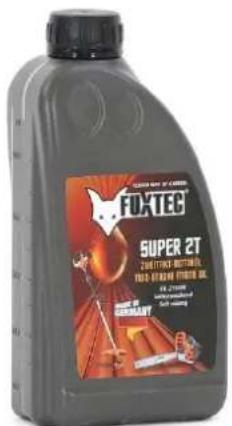

Vi rekommenderar FUXTEC tvåtaktsolja "MADE IN GERMANY"

FOXTEC SUPER 2T 200-400 gm CO2 FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEANS OF CABBAGE FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMMS FULL BEAMPS

BRÄNSLEBLANDNING

Blanda bränsle med 2-taktsolja i en avsedd behållare. Not

blandningstabellen på följande sida för korrekt förhållande mellan bränsle och olja. Skaka behållaren för att säkerställa fullständig blandning.

Bensin	Tvåtakts motorolja (40:1)	Bensin	Tvåtakts motorolja (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0.050 liter	10 liter	0.250 liter

VARNING: Brist på smörjning utesluter maskintillverkarnas ansvar. Bensin och olja måste blandas i förhållandet 40:1.

Rekommenderat bränsle

Det rekommenderas att använda blyfri bensin med ett oktantal på 90# eller högre för att minska koldioxidinfångningen i förbränningskammaren. Använd inte gammal eller smutsig bensin. Håll bränsletanken dammfri och undvik att vatten kommer in i tanken. Ibland blir det feltändningar när de är överbelastade, vilket är normalt.

Om feltändningarna hörs under normal belastning rekommenderar vi att du byter ut bensinen. Om feltändningen kvarstår efter det, kontakta en auktoriserad verkstad.

WARNING

• Bensin är mycket brandfarligt och kan leda till explosioner vid gnistor
• Tanka endast i välventilerade rum och låt motorn svalna innan du fyller på. Rökning och öppen eld samt gnistor ska undvikas vid tankning
• Överfyll inte tanken (se bild max. nivå)

Påfyllningslock Max. fyllnadsnivå

• Efter tankning, kontrollera att tanklocket är ordentligt stängt
• Undvik bensinspill
• Håll maskinen borta från barn

Bensin med etanolhalt

Motorn kan drivas med E10 bensin.

Använd dock inte bensin med

En etanolhalt som är högre än 10 %.

149. Kallstart av maskinen

WARNING

Skärhuvudet roterar omedelbart när motorn startas.

1. Se till att den står stadigt och har en stadig och jämn yta.

Skjut motorns stoppbrytare på det högra handtaget till läge I

Skjut omkopplaren till läge 0, du kommer inte att ha någon gnista och motorn kommer inte att kunna starta

1

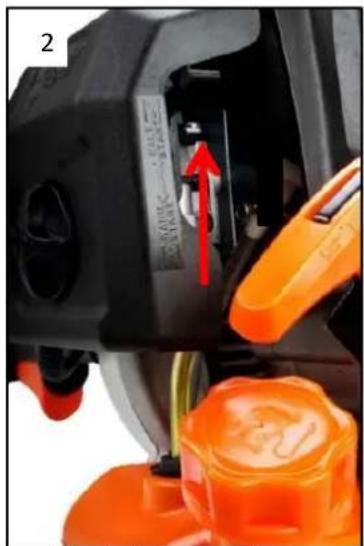

1. Justera spaken för startluckan (Choke) gå upp på

"KALLSTART"

1. Tryck på förgasarpumpen ca 8-10 gånger (tills bensin rinner i ledningen)

2. Dra ut startsnöret med ett kort drag tills motständ känns

(ca 100mm). Ett kontinuerligt, särskilt snabbt drag ger en stark gnista och startar motorn

1. Ställ sedan spaken för startluckan (choken) i läge "WARM START"

2. Låt motorn värmas upp i några minuter medan den går på tomgång

OBS: Om maskinen inte startar efter upprepade försök, se kapitlen om felsökning.

OBS: Dra alltid startsnöret rakt ut. Om du drar i startmotorn i en vinkel gnuggar repet mot öglan. Det diagonala draget kan leda till att startlinan fransas eller går sönder. Håll alltid i starchandtaget när repet dras tillbaka. Låt aldrig repet kastas tillbaka från ett utdraget läge. Detta kan skada startanordningen.

1. Placera maskinen på en stadig och plan yta.
2. Flytta motorns stoppreglage till läge I
3. Skjut choken till läget "WARM START"
4. Dra ut startsnöret med ett kort drag tills motständ känns
   (ca 100mm). Ett kontinuerligt, särskilt snabbt drag ger en stark gnista och startar motorn

Om maskinen inte startar, fortsätt igen enligt "Kallstart av maskinen"

151. Stoppa maskinen

Lås upp gasreglaget. Låt maskinen återgå till tomgång. Tryck motorns stoppknapp på handtaget uppåt tills maskinen stannar. Om dessa inte stannar, dra ut tändstiftsstiftet i en nödsituation. Lämna aldrig maskinen utan uppsikt när den är igång.

152. Tekniker för trimning

YTTERLIGARE SÄKERHETSINSTRUKTIONER

Innan du kör din maskin, läs anteckningarna i kapitel 3 och 4 i denna handbok.

FÖRSIKTIGHET

TRIMMA ALLTID MED HÖGA MOTORVARVTAL. Kör inte maskinen långsamt i början eller i trimläge. HÅLL ALLTID AVSTÅND INOM ARBETSOMRÅDET från burkar, flaskor, stenar etc. Virvlande föremål kan orsaka allvarliga skador på användare eller åskådare och skada maskinen. Om ett föremål stöts till av misstag, STÄNG omedelbart av MASKINEN och kontrollera maskinen. Kör aldrig maskinen med skadade eller defekta delar.

ANVÄND INTE maskinen för något annat ändamål än att trimma gräs.

Lyft aldrig nylonskärhuvudet över knähöjd under drift.

Kör inte maskinen i en sluttning om det finns risk för att den glider eller tappar stabiliteten.

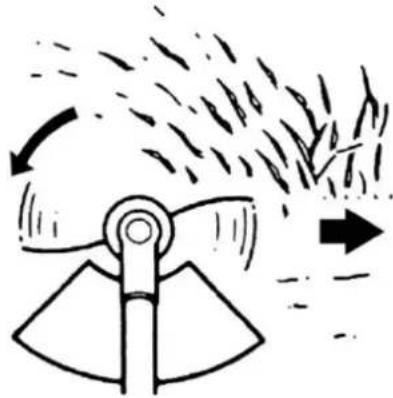

Kom alltid ihåg att spetsen på träden skär. Du får bättre resultat om du inte trycker in i skärområdet.

Låt enheten trimma i sin egen takt

Håll maskinen så att gänghuvudet inte nuddar marken och lutar cirka 20 grader mot svingens riktning.

Du kan göra det enklare för dig själv genom att trimma från höger till vänster

VARNING: Ta regelbundet bort gräsavlagringar för att förhindra överhettning av drivaxeln. Gräsavlagringar uppstår när fibrer av ogräset trasslar in sig runt vågen under den skyddande skölden. Detta förhindrar att axeln kyls ner ordentligt. Ta bort gräsavlagringar med en skruvmejsel eller liknande verktyg endast när maskinen är avstängd.

Om maskinen har utrustats på rätt sätt med en skyddssköld och ett skärhuvud av nylon, kommer din maskin att trimma fula ogräs och högt gräs med stor diameter i områden längs staket, väggar, fastigheter och runt träd.

OBS: Var särskilt uppmärksam på trimning på tegel- eller stenväggar etc., vilket leder till snabb gängförslitning.

MER EXAKT TRIMNING

Sväng trimmerns nylonskärhuvud horisontellt från sida till sida. Luta inte skärhuvudet av nylon medan du arbetar. För korrekt klipphöjd, trimma i förväg i ett testområde. Håll nylonskärhuvudet på samma nivå för jämnt skärdjup.

BESKÄRNING RUNT TRÄD

Trimma runt trädstammar med ett långsamt tillvägagångssätt; Tråden ska inte kollidera med trädstammen. Gå runt trädet från vänster till höger. Närma dig gräs eller ogräs med spetsen på träden.

153. Byt ut nylonträden

1. Stäng av motorn
2. Placera trimmern på golvet så att drivaxeln med spolen är exponerad och demontera nylonhuvudet
3. Ta en 3 mm gänga och en längd på 285 mm. Använd inte en längre gänga, eftersom detta kan påverka skärprestandan
4. Tryck in tråden i hålet på trådrullen med kraft tills den kommer ut på andra sidan

1. Låt träden sticka ut ca 150-160 mm i båda ändar

150-160 150-160

1. Om träden är för kort, dra helt enkelt ut den med kraft och utrusta gänghuvudet med en längre gänga

154. Tidsplan för underhåll

Regelbundna kontroller och justeringar måste utföras för att säkerställa att bensinmotorn behåller sin prestanda. Regelbundet underhåll säkerställer också en längsiktig livslängd. Se följande tabell för den regelbundna underhållscykeln.

WartungszyklusKomponent		Någonanvändning	Varjemånadeller 10timmar	Var 3:emånadeller 25:etimme	Var 6:emånadeller 50:etimme	Var 12:emånadeller100:etimme	Vartannatår ellervar 300:etimme
Luftfilter	Check	■
	Ren			■a
Tändstift	Granska ochjustera					■
	Utbyte						■
Tändstiftsstift (tillval)	Ren					■
Kylning	Undersökning				■
Fästelement sommuttrar och bultar	Kontrollera (draåt vid behov)	■
Koppling	Undersökning				■b
Tomgång	Kontrollera ochjustera					■b
Ventilspel	Kontrollera ochjustera					■b
Förbränningkammaren	Ren	300 h efteråt
Bränsle	Check					■
Bensintank	Check					■
Bränsleledning	Check	Alla år (byt ut vid behov)

WARNING

a. Öka underhållsintervallen om arbete utförs i dammiga miljöer.
b. Alla underhållsåtgärder – förutom de som anges i bruksanvisningen

Arbetet måste utföras av kvalificerad underhållspersonal

Ett smutsigt luftfilter sätter press på motoreffekten, ökar bränsleförbrukningen och gör det svårt att starta. Om du märker en förlust av motoreffekt:

1 Ta bort skruven på filterlocket och ta bort filtret.
2 Rengör filtret med tvål och vatten. Använd aldrig bensin eller bensen!
3 Låt filtret lufttorka.
4 Byt ut filtret och fäst filterlocket med skruven.

Underhåll av tändstift

För att säkerställa normal drift av motorn måste antändningsavständet på 0,6 -0,7 mm bibehållas och vara fritt från kolavlagringar. Gör alltid följande när motorn är avstängd:

1. Lossa tändstiftskontakten försiktigt. Dra inte i kabeln utan direkt i kontakten (lätt svängning åt vänster och höger lättare att dra av)
2. Använd den medföljande tändstiftsnyckeln för att skruva loss tändstiftet
3. Inspektera tändstiftet visuellt för skador och elektrodbränning,
   Ta bort kolavlagringarna
4. veckor Kontrollera gapet med en bladmätare och böj elektroden till rätt avständ på 0,6 till 0,7 mm
5. Kontrollera tändstiftsbrickan och vrid tändstiftet med ett vridmoment på 9,8-11,8 Nm
6. Sätt tillbaka tändlocket på tändstiftet

WARNING

Tändstiftet måste skruvas fast, annars blir motorn varm och skadas.

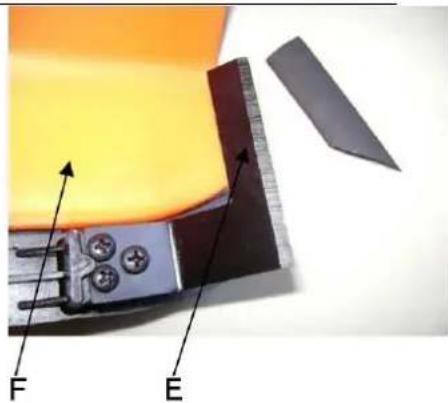

Slipning av skyddande sköldknivar

1. Ta bort skärbladet (E) från skyddskåpan (F).

1. Kläm fast kniven i ett skruvstäd. Slipa knivar med en platt fil. Se till att du behåller vinkeln på skäreggen. Flytta slipkniven endast i en riktning under

slipningsprocessen.

Bränslefilter

Om tanken blir tom, kontrollera att bränslefiltret inte är igensatt Det enklaste sättet att använda en insexnyckel är att dra ut bränslefiltret inuti tanken, inklusive slangen, och byta ut eller rengöra det vid behov.

155. Förvaring av maskinen

WARNING: Om du inte följer dessa steg kan plack bildas i förgasaren. Detta gör det svårt att börja senare och orsakar permanent skada

1. Utför allt allmänt underhåll som anges i underhållsavsnittet i din Användarhandbok.
2. Rengör utsidan av maskinen, drivaxeln, skyddsskölden och nylonskärhuvudet.
3. Töm bränsletanken på bränsle.
4. Starta maskinen efter att bränslet har tömts.
5. Låt maskinen gå på tomgång tills den stannar av sig själv. Detta rengör förgasaren från bränsle.
6. Låt maskinen svalna (ca 5 minuter).
7. Använd en tändstiftsnyckel, ta bort tändstiftet.
8. Häll 1 tesked ren 2-taktsolja i förbränningskammaren. Dra i startsnöret
   långsamt flera gånger för att belägga inre komponenter. Byt ut tändstiftet.
9. Förvara maskinen på en sval, torr plats borta från antändningskällor som en oljebrännare, varmvattenberedare, etc

SKYDD AV TRANSPORTER

Se till att maskinen är väl säkrad under transport för att undvika bränsleförlust, skada eller personskada.

156. Felsökning

Situation		Orsak	Lösning
Ingen gnista	Tändstift	Kolavlagring mellan tändstiftets dioder	Rengör tändstiftet.Gapjustering 0,6 ~ 0,7 mm, byt ut tändstiftet
	annan	Tändspole defekt, svänghjulsmagnet för svag	Byt ut tändspolen eller svänghjulet
Svag gnista	Komprimering	för mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken	Ta bort tändstiftet och låt det torka, byt ut bränslet.
	Förgasaren pumpar inte längre olja.	Oljeledningen blockerad	Rengöring av förgasaren och rengöring av ledningarna
	Normal oljetillförsel men svag kompression	Kolvringarna slitna, tändstiftet inte fastskruvat, cylinderhuvudet inte åtdraget, fel ventilspel eller tändningstid.	Byt ut, dra åt, byt ut eller justera
	Normal oljetillförsel och bra gnista	Dålig kontakt mellan tändlocket och tändstiftet	Växla eller checka

Situation	Orsak	Lösning
Motorn kommer inte upp i hastighet	Choken är i "COLD START"-läge, avgassystemet täpper till ingen lufttillförsel, rörliga element slitna, tändgnistan svag för stort ventilspel, cylinderhuvudet sotigt	Öppna choken, byt avgassystem, kontrollera eller byt tändspole, justera svänghjulet, tändstiftet
Läckage av driftvätskor	Ledningar till förgasarens igensatta tändstift skiljer sig felaktigt	Byt ut rör och förgasare justera gapstorleken
Motor-Ljud	Fel chokeläge,Kamaxel skadad	Kontrollera/byt kamaxel
Förgasare läcker	Fel på backventilen på tanklocket	Sätt tillbaka tanklocket
	Förgasarpackning sliten	Byt ut förgasaren eller packningen

Om ingen felsökning löser problemet, kontakta din återförsäljare eller tillverkaren direkt. Använd endast originaldelar som är godkända av tillverkaren, annars finns det risk för fara.

157. Kundservice

Låt endast kvalificerade specialister reparera din köpta enhet och endast med originalreservdelar. Detta säkerställer att enhetens säkerhet upprätthålls.

Kontakta när som helst tillverkaren FUXTEC GmbH direkt angående underhållsarbete och anskaffning av reservdelar på www.fuxtec.de

158. Garanti

Garantiperioden är 24 månader från inköpsdatumet. Förvara ditt köpbevis på ett säkert sätt. Undantagna från garantin är slitdelar och skador på grund av felaktig användning, användning av våld, tekniska ändringar, användning av fel tillbehör eller icke-originalreservdelar och reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

159. Meddelande om avfallshantering

Kontakta din lokala kommun för kassering av enheten. För att göra detta, kassera allt driftsmaterial som bensin och olja i förväg.

160. EU-försäkran om överensstämmelse

Vi förklarar härmed,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

att följande maskin uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven på grund av dess design och design samt i den version vi släpper ut på marknaden.

Maskinens namn:

Röjsåg på hjul

Maskin:

FX-FSR162

Varumärke:

FUXTEC FUXTEC

Strömförbrukning/slagvolym

62cm ^3

Uppmätt ljudeffektnivå

LWA = 108,8 dB

Garanterad ljudeffektnivå

LWA=115dB

Förfarande för överensstämmelse

2000/14/EG enligt bilaga V

EG:s maskindirektiv 2006/42/EG

Relevanta EG-riktlinjer:

EG:s riktlinjer för elektromagnetisk kompatibilitet (EMC)

2004/108/EG

EG:s vägledning om buller (2000/14/EEG och 2005/88/EG)

Utsläppsdirektivet 97/68/EG (2010/26/EU)

Harmoniserad

SS-EN ISO 14910:2007/A1:2009

Standarder:

SS-EN ISO 14982: 2009

Tillverkarens underskrift/datum:

C. Jille

L. Zirkler, 07.06.2023

Namn på och adress till den

Leonhard Zirkler

person som är behörig att

FUXTEC GmbH - KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

sammanställa den tekniska

dokumentationen och som är

etablerad i gemenskapen
