Varumärke	Blaupunkt
Modell	5B30N 0250
Produkttyp	Inbyggnadsugn elektrisk
Mått (B x H x D)	595 x 595 x 560 mm
Ungefärlig vikt	30 kg
Strömförsörjning	220-240 V ~ 50/60 Hz
Maximal effekt	Ej specificerad (uppskattning 2500 W)
Tillagningsmetod	Konventionell, varmluft, grill, dubbelgrill, avfrostning, eco
Temperaturområde	50 till 250 °C (beroende på funktion)
Timer	Ja, inställbar från 1 min till 9 h 59
Fördröjd start	Ja, programmerbar upp till 23 h 59
Barnsäkerhet	Ja, låsning med samtidig knapptryckning
Invändig belysning	Halogenlampa 25-40 W / 220-240 V, T 300 °C
Medföljande tillbehör	Galler, långpanna, sidostödsskenor
Rengöring	Manuell, med fuktig trasa och milt rengöringsmedel
Avtagbar dörr	Ja, för rengöring och byte av glas
Energiklass	Ej specificerad
Energiförbrukning	Ej specificerad
Reparerbarhet	Lampa och glas kan bytas, reservdelar finns
Garanti	Ej specificerad (standard 2 år)

Vanliga frågor - 5B30N 0250 BLAUPUNKT

Varför luktar det eller kommer rök vid första användningen?

Det är normalt. Bindemedlet i isoleringspanelerna bränns bort. Kör ugnen tom på 250 °C i konventionellt läge i 90 minuter för att avlägsna föroreningar.

Hur aktiverar jag barnsäkerheten?

Tryck samtidigt på knapparna « » och « » i 3 sekunder. En lång pip bekräftar aktiveringen och symbolen visas.

Hur ställer jag in timern?

I standby-läge, tryck på timer-knappen « », vrid K2 för att ställa in timmar, tryck igen på knappen, vrid för att ställa in minuter, bekräfta sedan med « ⬇ ».

Hur rengör jag glasdörren?

Använd inte slipande rengöringsmedel eller metallskrapor. Använd en fuktig trasa med milt rengöringsmedel. För djuprengöring kan dörren tas bort.

Hur byter jag ugnslampan?

Koppla bort apparaten. Skruva av glaslocket (moturs). Byt lampan till en halogenlampa 25-40 W / 220-240 V, T 300 °C. Skruva tillbaka locket.

Hur programmerar jag fördröjd start?

Klockan måste vara inställd. Tryck på « », ställ in starttid med K2, bekräfta, välj funktion och temperatur, tryck sedan på « Ⓑ ».

Hur använder jag avfrostningsfunktionen?

Vrid K1 till symbolen avfrostning. Luftcirkulation vid rumstemperatur möjliggör snabb avfrostning utan uppvärmning.

Vilka är de viktigaste säkerhetsåtgärderna?

Rör inte värmeelementen, håll barn borta, använd inte ångrengörare, koppla bort före underhåll och lämna inte apparaten obevakad.

Hur aktiverar jag energisparläget?

I standby-läge, tryck på « » i 3 sekunder för att stänga av displayen. Tryck på valfri knapp för att lämna detta läge.

Vad gör jag om ugnen inte värms?

Kontrollera strömförsörjning och säkring. Se till att funktion och temperatur är inställda. Om problemet kvarstår, kontakta en kvalificerad fackman.

BRUKSANVISNING 5B30N 0250 BLAUPUNKT

[s] Monterings- och bruksanvisningar 95

Inbyggnadsugn 5B30N0250

Horno integrado 5B30N0250

Ugradnja pećnice 5B30N0250

Vgradnja pečice 5B30N0250

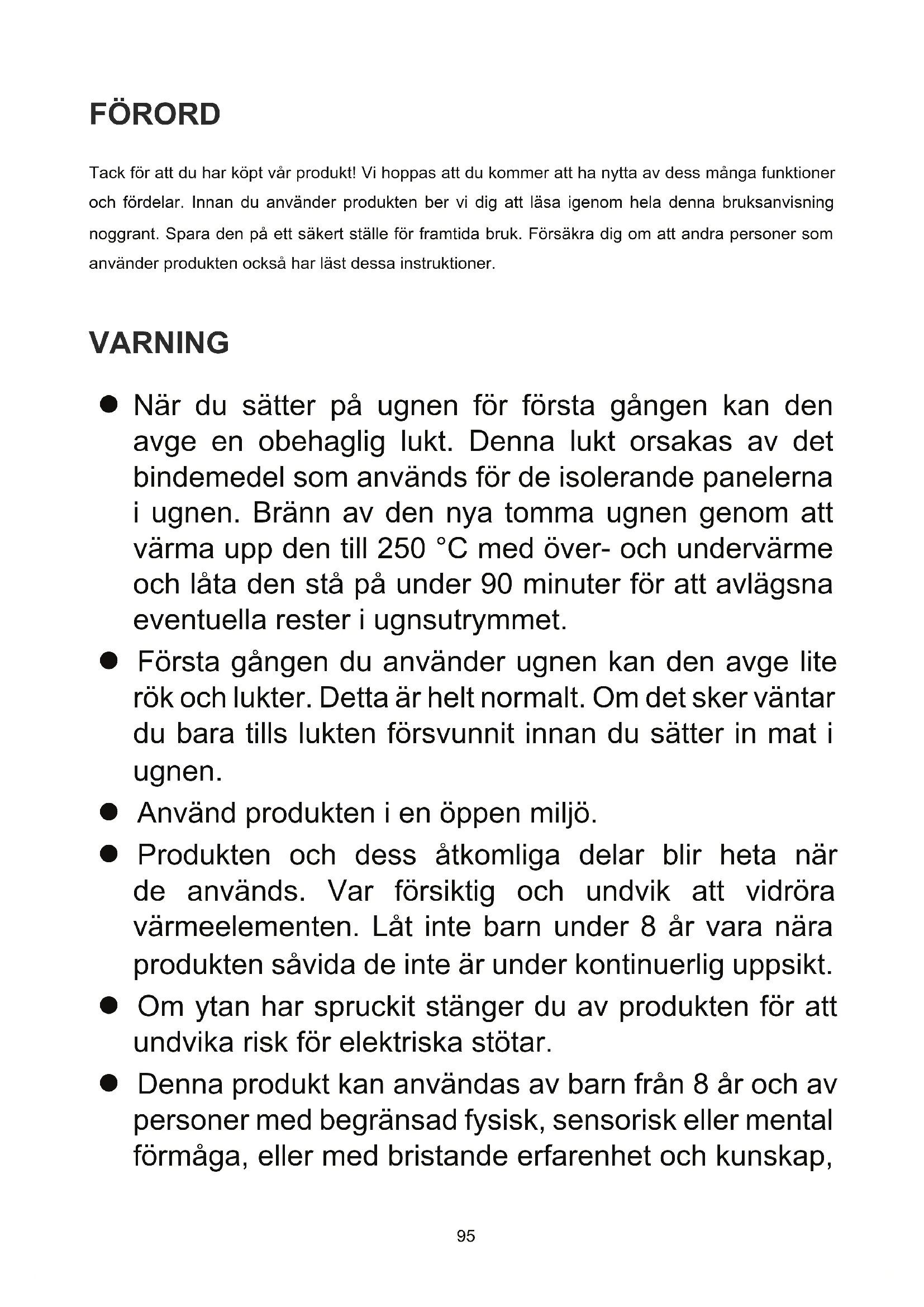

VORWORT

Tack för att du har köpt vår produkt! Vi hoppas att du kommer att ha nytta av dess många funktioner och fördelar. Innan du använder produkten ber vi dig att läsa igenom hela denna bruksanvisning noggrant. Spara den på ett säkert ställe för framtida bruk. Försäkra dig om att andra personer som använder produkten också har läst dessa instruktioner.

WARNING

• När du sätter på ugnen för första gången kan den avge en obehaglig lukt. Denna lukt orsakas av det bindemedel som används för de isolerande panelerna i ugnen. Bränn av den nya tomma ugnen genom att värma upp den till 250 °C med över- och undervärme och låta den stå på under 90 minuter för att avlägsna eventuella rester i ugnsutrymmet.
• Första gången du använder ugnen kan den avge lite rök och lukter. Detta är helt normalt. Om det sker väntar du bara tills lukten försvunnit innan du sätter in mat i ugnen.
• Använd produkten i en öppen miljö.
• Produkten och dess åtkomliga delar blir heta när de används. Var försiktig och undvik att vidröra värmeelementen. Låt inte barn under 8 år vara nära produkten såvida de inte är under kontinuerlig uppsikt.
• Om ytan har spruckit stänger du av produkten för att undvika risk för elektriska stötar.
• Denna produkt kan användas av barn från 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap,

under förutsättning att de får tillsyn eller handleds så att de kan använda produkten på ett säkert sätt och förstår vilka faror som är förknippade med användningen. Barn ska inte leka med produkten. Rengöring och underhåll ska inte utföras av barn utan uppsikt.

• Produkten blir mycket het när den används. Var försiktig så att du undviker att vidröra värmeelementen inuti ugnen.
• Låt inte barn vara i närheten av ugnen när den är i drift, speciellt om grillfunktionen används.

- Försäkra dig om att apparaten är avstängd innan du byter ugnslampan så att du undviker risken för elstötar.

- Brytarenheten måste integreras i den fasta ledningsdragningen i enlighet med specifikationerna för ledningsdragning.

- Håll uppsikt över barn så att de inte leker med diskmaskinen.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, såvida de inte får tillsyn eller handleds av en person som ansvarar för deras säkerhet med avseende på produktens användning.

- Åtkomliga delar kan bli heta under användningen. Håll små barn borta från produkten.

- En allpolig brytarenhet måste integreras i den fasta ledningsdragningen i enlighet med reglerna för ledningsdragning.

• Om elkabeln skadas måste den bytas ut av tillverkaren, tillverkarens serviceombud eller andra kvalificerade personer för att undvika olycksrisker.
• Använd inte skarpa, slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnens glaslucka eftersom de kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Använd inte ångtvättsutrustning på hällen.
• Denna produkt ska inte manövreras med hjälp av en extern timer eller ett separat fjärrkontrollssystem.
• Instruktioner för ugnar med ugnsstegar måste innefatta uppgifter om hur dessa hyllor installeras korrekt.

SÄKERHETSANVISNINGAR

• Använd inte ugnen om du är barfota. Rör inte vid ugnen om dina händer är blöta eller fuktiga.
• För ugnen: Öppna inte ugnsluckan mer än någon enstaka gång under tillagningen.
• Produkten måste installeras och tas i bruk av en behörig tekniker. Tillverkaren har inget ansvar för skador som kan vara orsakade av felaktig placering eller installation av obehöriga personer.
• Placera inte några föremål på den öppna ugnsluckan eller ugnslådan. Det kan orsaka obalans, och luckan kan gå sönder.
• Vissa delar av produkten kan förbli heta under en längre stund. Vänta tills de har svalnat innan du rör vid de delar som är direkt exponerade för värmen.
• Om du inte kommer att använda produkten under en längre period rekommenderar vi att du kopplar ur den.

MONTERING AV UGNEN I KÖKSSKÅPET

För in ugnen i ett tomt utrymme i ett köksskåp, till exempel under en arbetsbänk eller i ett högskåp. Montera ugnen genom att skruva den på plats. Använd de två monteringshålen i ugnersramen. Öppna ugnsluckan och titta in i utrymmet så ser du var hålen sitter. För att ugnen ska vara tillräckligt ventilerad måste du följa angivna mått och avständ när du monterar den.

VIKTIGT

För att ugnen ska fungera korrekt måste köksinredningen vara lämplig. Panelerna på köksskåpen närmast ugnen måste vara tillverkade av värmetåligt material. Säkerställ att lim som används med inredning av fanerträ tål temperaturer på minst 120 °C. Plastmaterial och lim som inte tål dessa temperaturer kommer att smälta och deformera enheten. När ugnen har installerats på sin plats måste elektriska delar vara komplett isolerade. Detta är ett lagstadgat säkerhetskrav. Alla skydd måste vara ordentligt fastgjorda så att de inte kan avlägsnas utan specialverktyg. Avlägsna baksidan på köksskåpet för att säkerställa att tillräckligt med luft kan cirkulera runt ugnen. Enheten ska placeras med ett fritt utrymme på minst 35 mm mellan dess baksida och väggen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

När du har packat upp ugnen ska du försäkra dig om att den inte är skadad. Om du är det minsta tveksam ska du inte använda den. Kontakta en person med professionella kvalifikationer. Håll förpackningsmaterial som plastpåsar, polystyren och spik utom räckhåll för barn eftersom de är farliga för dem.

C€

PRODUKTBESKRIVNING

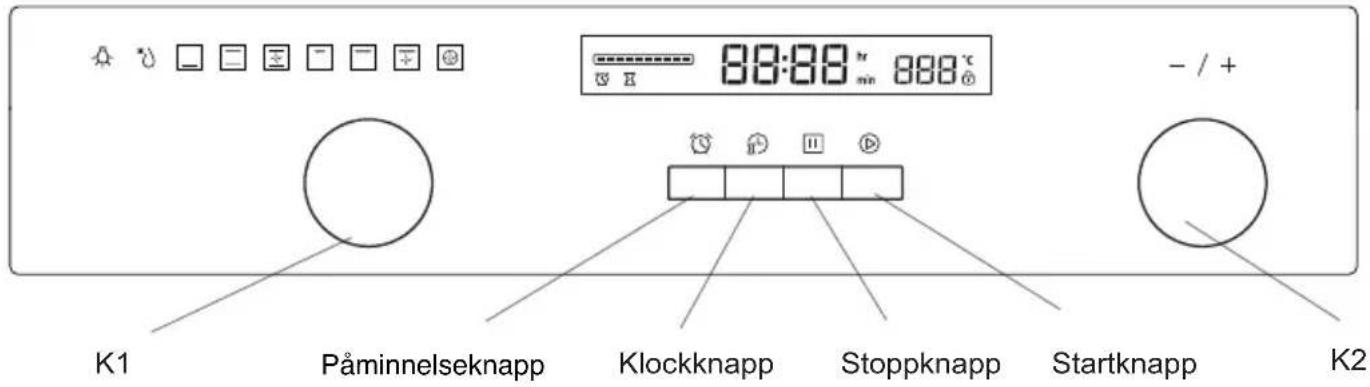

K1 Påminnelseknapp Klockknapp Stoppknapp Startknapp K2 - / +

Symbol
[4620]	Ugnslampa: Lampan gör det möjligt att följa tillagningen utan att behöva öppna ugnsluckan. Ugnslampan aktiveras för samtliga tillagningsfunktioner förutom ECO-funktionen.
	Upptining: När rumstempererad luft cirkulerar går upptiningen av frysta livsmedel snabbare (utan att ugnen värms upp). Det är en både skonsam och snabb metod för att förkorta upptiningstiden och tina färdigrätter samt produkter som innehåller grädde, etc.
[S002]	Undervärme: I botten av ugnen finns ett dolt element som avger mer koncentrerad värme till den understa delen av maten du tillagar utan att bryna den. Denna funktion är idealisk för långsam tillagning av rätter som gratänger och grytor och för bakverk och pizzor som ska få en krispig botten. Temperaturen kan ställas in på 60–120 °C. Förinställd temperatur är 60 °C.
[S278]	Över- och undervärme: Det övre och det undre värmeelementet används samtidigt.Temperaturen kan ställas in på 50–250 °C. Förinställd temperatur är 220 °C.
[R233]	Fläkt som stöder över- och undervärme: Kombinationen av fläkten och de två värmeelementen ger jämnare värmepenetrering och ger även energibesparingar på upp till 30–40 %. Rätterna bryns lätt på utsidan men innehåller fortfarande vätska på insidan. Observera: denna funktion lämpar sig för grillning och stekning av stora köttbitar vid en högre temperatur. Temperaturen kan ställas in på 50–250 °C. Förinställd temperatur är 220 °C.
[A3Y4]	Min grill: Det inre grillelementet sätts på och stängs av för att bibehålla temperaturen.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
[X46W3]	Max grill: En kombination av grill och övervärme.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
[S9V24]	Max grill med fläkt: En kombination av grill, övervärme och fläkt.Temperaturen kan ställas in på 180–240 °C. Förinställd temperatur är 210 °C.
[5C26]	Varmluft: Varmluftsfläkten omges av ett ringformat element som fungerar som extra värmekälla vid tillagning med varmluftsfunktionen. I varmluftsläget slås fläkten automatiskt på för att öka luftcirkulationen inuti ugnen, vilket producerar en jämn väretillförsel vid tillagningen. Temperaturen kan ställas in på 50–240 °C. Förinställd temperatur är 180 °C.
[6H7]	En effektsnål ugnsfunktion för skonsam tillagning av kött, fisk och bakverk.Enheten reglerar ugnens effektmatning optimalt. Tillagningssätt och livsmedelavgör hur mycket effekt du kan spara.

BRUKSANVISNING

1. Ställa in klockan

När ugnen har anslutits till strömkällan lyser symbolen "0:00" på displayen.

1> Tryck på "Timsiffrorna blinkar.
2> Vrid på "K2" för att ställa in antalet timmar (ange ett antal mellan 0–23).
3> Tryck på "Minutsiffrorna blinkar.
4> Vrid på "K2" för att ställa in antalet minuter (ange ett antal mellan 0–59).
5> Tryck på "för att avsluta tidsinställningen. ":" blinkar och den inställda tiden tänds.

Observera: Klockan anger 24 timmar. När du sätter på ugnen visar klockan "00:00" om du inte har ställt in tiden.

2. Funktionsinställning

1> Vrid på "K1" för att välja tillagningsfunktion. Den aktuella funktionssymbolen tänds.
2> Vrid på "K2" för att justera temperaturen.
3> Tryck på "för att bekräfta att tillagningen ska börja.
4> Om du har hoppat över steg 2 trycker du på "▶" för att bekräfta att tillagningen ska börja. Den förinställda tiden är 9 timmar. Den förinställda temperaturen visas på LED-displayen.

OBSERVERA:

1> Stegomfången för vredens justeringstider är följande:
0–30 min: steg 1 minut; 30 min–9 tim: steg 5 minuter
2> Stegomfängen för temperaturjusteringen är 5 °C. För grillfunktionen är de 30 °C.
3> Vrid på "K1" för att justera tillagningstiden när tillagningen börjar. Tryck sedan på "☐" för att bekräfta.

Om du inte trycker på "inom 3 sekunder kommer ugnen att återgå till den tidigare tiden för att fortsätta tillagningen.

4> Vrid på "K2" för att justera temperaturen när tillagningen börjar. Den aktuella funktionsindikatorn tänds.

Tryck sedan på "för att börja tillagningen. Om du inte trycker på " " frem 3 sekunder kommer ugnen att återgå till den tidigare temperaturen för att fortsätta tillagningen.

3. Inställning av lampan

1> Vrid på "K1" för att välja aktuell funktion. Funktionsikonen tänds.
2> Tryck på "P-knappen för att starta. "0:00" och lampikonen " " tänds, och ":" blinkar.

Du kan använda informationsfunktionen i följande lägen. Efter 3 sekunder återgår systemet till det aktuella läget.

1> När ugnen arbetar trycker du, om du har ställt in klockan, på "knappen för att se den aktuella tiden. Om du har ställt in påminnelsefunktionen trycker du på "knappen för att se påminnelsetiden.

2> När påminnelsefunktionen är aktiverad kan du, om du har ställt in klockan, trycka på " -knappen för att se den aktuella tiden.

3> När klockan visas kan du, om du har ställt in en förvald starttid, trycka på "knappen för att se den förvalda starttiden.

5. Barnlåsfunktion

Låsa: tryck på "och" "samtidigt och håll dem nedtryckta under tre sekunder. En lång ljudsignal hörs och "tänds.

Avaktivera: tryck på "och" "samtidigt och håll dem nedtryckta under tre sekunder. En lång ljudsignal hörs som indikerar att barnlåsfunktionen är avaktiverad.

Observera: Under tillagningen trycker du snabbt på stoppknappen om du vill avsluta tillagningen. Du behöver inte hålla den nedtryckt länge.

6. Påminnelsefunktion:

Enheten är utrustad med en korttidsmätare vars tid kan ställas in på ett värde mellan 0:01 till 9:59 timmar.

Påminnelsefunktionen kan endast ställas in när ugnen är i standbyläge. Följ anvisningarna nedan för att ställa in påminnelsefunktionen:

1> Tryck på knappen för inställning av påminnelsefunktionen, ”

2> Vrid på "K2" för att ställa in antalet timmar. (Välj ett antal mellan 0–9).

3> Tryck på knappen för inställning av påminnelsefunktionen ”” en gång till.

4> Vrid på "K2" för att ställa in antalet minuter. (Välj ett antal mellan 0–59).

5> Tryck på "för att bekräfta inställningen. Tiden börjar räknas ned.

Observera: Ugnens ljudsignal kommer att höras 10 gånger när nedräkningen är avslutad. Du kan avbryta påminnelsefunktionen under inställningen genom att trycka på ” ^11

-knappen. När påminnelsefunktionen har ställts in kan du avaktivera den genom att trycka på stoppknappen två gånger.

7. Funktion för att starta/pausa/avbryta

1> Om tillagningstiden har ställts in trycker du på "för att påbörja tillagningen. Om du har pausat tillagningen trycker du på "för att återgå till tillagningen.
2> Under tillagningen trycker du på "11en gång för att pausa den. Tryck på " " två gånger för att avbryta tillagningen.

1> I vänte- och påminnelseläge trycker du på " och håller den nedtryckt i tre sekunder. LED-displayen släcks och ugnen går över i energisparläge.
2> Om ugnen inte har arbetat under 10 minuter i vänteläge kommer LED-displayen att släckas och ugnen går över i energisparläge.
3> I energisparläge trycker du på valfri knapp eller vrider på valfritt vred för avsluta energisparläget.

9. Förvald starttid

1> För att använda funktionen med förvald starttid måste klockan först ställas in. Därefter ställer du in den förvalda starttiden när ugnen ska börja tillaga på samma sätt som du ställer in klockan, genom att (a> trycka på knappen för inställning av förvald starttid, "bch b> vrida på "K2" för att ställa in timangivelsen för den förvalda starttiden. Tiden ska vara inom intervallet 0–23. c> Tryck på knappen för inställning av förvald starttid "en gång till. d> Vrid på "K2" för att ställa in minutangivelsen för den förvalda starttiden Tiden ska vara inom intervallet 0–59, men tryck inte på klockknappen denna gång. Vrid nu på "K1" för att välja funktion.
2> Tryck på "znappen för att ställa in tid och temperatur. Vrid sedan på vredet "K1" för att justera tiden och på "K2" för att justera temperaturen.
3> Tryck på "knappen för att avsluta tillagningsinställningen. Klockan visas på skärmen och symbolen för förvald starttid "lyser konstant. Inga andra funktionssignaler visas. Du kan kontrollera den förvalda starttiden genom att trycka på "Efter tre sekunder visar displayen klockan igen.
4> När den förvalda starttiden tiden har ställts in börjar tillagningen automatiskt när en ljudsignal hörs. Symbolen för förvald starttid "släcks och övriga indikatorer fungerar normalt.

Observera:

1. Förvald starttid kan inte användas med följande funktioner: lampa, upptining och köttermometer.
2. I funktionen förvald starttid trycker du på knappen för att avbryta funktionen en gång. Den förvalda starttidens tid och temperatur visas och menyikonen lyser konstant. När du trycker en gång till återgår displayen till att visa klockan. För att återgå till funktionen förvald starttid trycker du på startknappen.
3. Påminnelsefunktionen fungerar ej med förvald starttid.

10. Observera

1> Ugnslampan är på vid alla funktioner.
2> När tillagningsprogrammet har ställts in och du inte har tryckt på "knappen inom 5 minuter kommer den aktuella tiden att visas eller återgå till vänteläge. Inställningen raderas.
3> Ljudsignalen hörs en gång när du trycker på den. Om du inte trycker tillräckligt hårt reagerar den inte.
4> Ljudsignalen hörs fem gånger för att påminna dig om att tillagningen är avslutad.

TILLBEHÖR

Grillgaller: För grillade rätter samt kakformar och vid stekning samt grillning.

Ugnsstegar: Dessa hyllstöd på höger och vänster sida om ugnen kan avlägsnas när du ska rengöra ugnsväggarna (endast vissa modeller).

Universalbakplåt: För tillagning av stora kvantiteter av mat såsom mjuka kakor, bakverk, fryst mat etc. och för att samla upp fett/spill och köttsaft.

Teleskopskenor: Vissa modeller är utrustade med teleskopskenor vilket förenklar användningen av ugnen.

Dessa teleskopskenor kan monteras isär vid rengöring. Skruva ur monteringsskruvarna (endast vissa modeller).

För att ugnens hyllplan ska fungera säkert är det av största vikt att de placeras korrekt mellan ugnsstegarna. Vid korrekt placering riskerar man inte att heta maträtter glider ut ur ugnen när man försiktigt tar ut plåten eller pannan.

Gör så här för att byta ugnslampa:

1> Koppla från strömförsörjningen från eluttaget eller stäng av strömbrytaren på enhetens eluttag.
2> Skruva ur lampkåpan av glas genom att skruva den motsols (den kan sitta hårt) och sätt i en ny lampa av samma typ.
3> Skruva tillbaka glaskåpan över lampan.

OBSERVERA: Använd endast halogenlampor med specifikationen 25-40 W/220 V-240 V, T300 °C.

FASTGÖRA UGNEN I SKÅPET

1. Skjut in ugnen i skåpsutrymmet.
2. Öppna ugnsluckan.
3. Montera fast ugnen i köksskåpet med de två distanshållarna "A" som passar i hålen i ugnsramen, och skruva i de två skruvarna "B".

När tillagningen är avslutad, eller om ugnen är i paus- eller vänteläge, och om temperaturen mitt i ugnen är mer än 75 grader kommer kyl äkten att fortsätta arbeta i 15 minuter. Om temperaturen mitt i ugnen blir lägre än 75 grader innan 15 minuter har gått slutar kyl äkten att arbeta i förtid.

Ventilationsöppningar

INSTALLATION

560

595

555

20

595

OBSERVERA: Antalet tillbehör som ingår beror på vilken produkt du har köpt.

RENGÖRING OCH UNDERHÅLL

Håll produkten ren, både för utseendets skull och för att den ska fortsätta att arbeta pålitligt. Tack vare den moderna designen krävs minimalt med underhåll. De delar av produkten som kommer i kontakt med livsmedel måste rengöras regelbundet.

Koppla alltid bort produkten från elnätet innan du utför underhåll eller rengör den.

Se till att samtliga reglage är i OFF-läge.

Vänta tills insidan på ugnen inte längre är het utan bara lite varm. Det är enklare att rengöra den när den fortfarande är något varm.

Rengör enhetens ytor med en mjuk trasa, en mjuk borste eller mjuk svamp och torka sedan torrt. Om produkten är hårt nedsmutsad använder du hett vatten med en rengöringsprodukt utan slipeffekt.

Använd inte slipande rengöringsmedel eller vassa metallskrapor när du rengör ugnsluckans glas. Detta kan repa ytan och skada glaset.

Torka alltid bort sura ämnen (som citronjuice och vinäger) från rostfria delar.

Använd aldrig en högtryckstvätt för att rengöra produkten. Bakplåten kan diskas med ett milt diskmedel.

Denna produkt är märkt i enlighet med Europaparlamentets och Rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk (WEEE).

Genom att säkerställa att denna produkt bortskaffas korrekt bidrar du till att förebygga potentiella negativa effekter på miljö och människors hälsa som kan orsakas av att produkten slängs på ett felaktigt sätt. Symbolen på produkten indikerar att den inte får hanteras som vanligt hushållsavfall. Lämna den i stället på din återvinningsstation som återvinner elektriska och elektroniska produkter. Avfallshanteringen måste ske i enlighet med lokala miljöregler för avfallshantering. För mer detaljerad information om hur du hanterar och återvinner denna produkt ber vi dig att kontakta din kommun, det företag som sköter sophämtningen eller butiken där du köpte produkten.

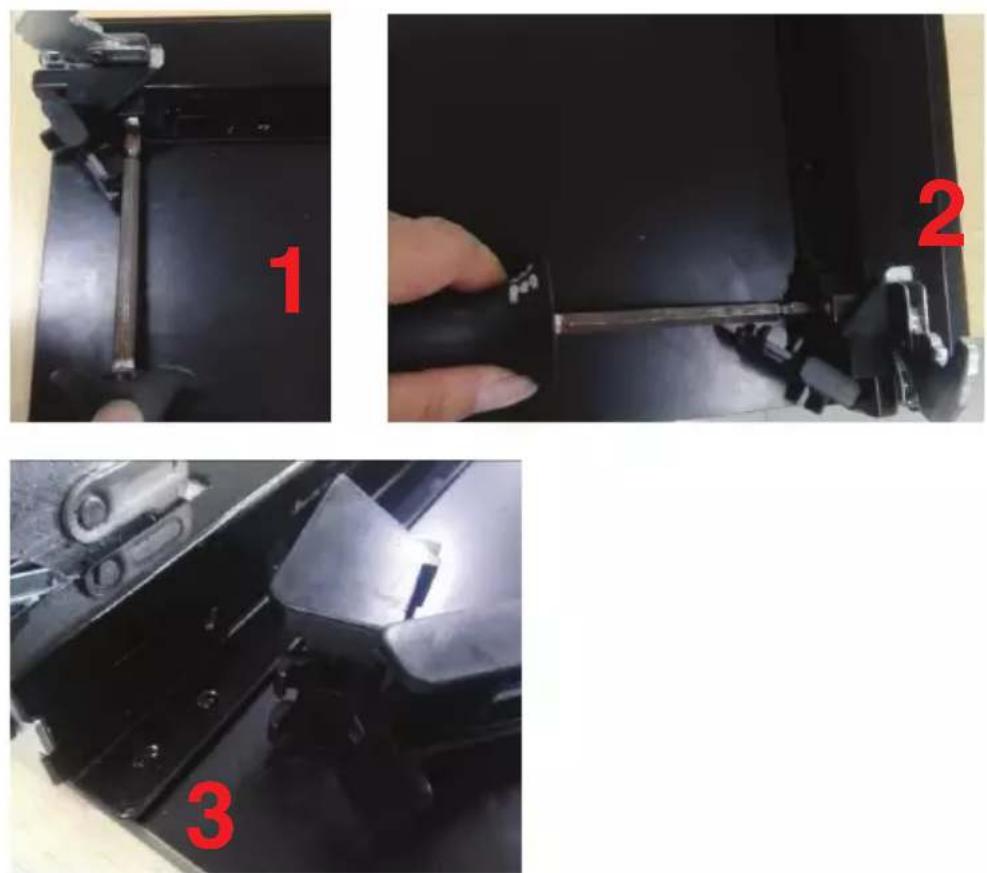

Byte av ugnsluckans list och svängbara fästen

Förberedelser före demonteringen

De flesta verktyg som du kan behöva visas nedan. Vissa är valfria.

Elektrikertång
AvbitartångSkiftnyckel

Mutterdragare

Steg 1: Öppna ugnsluckan helt.

Steg 2: Dra de båda gångjärnslåsen framåt så långt det går.

Steg 3: Fäll upp luckan så att den är öppen i en vinkel på 30° ut från ugnens framsida. Håll i luckan med en hand på varje sida. Lyft luckan uppåt och ut.

70 :

Varning: Dra inte ut luckan med våld, och se till att glasen inte går sönder när du monterar av den.

Varning: Gångjärnsfjädrarna kan frigöras och du kan skada dig.

Varning: Lyft inte och bär inte ugnen i luckans handtag.

Steg 1: Montera av luckan från ugnen och lägg ner den plant på ett mjukt underlag på arbetsbänken.

Steg 2: Öppna ugnsluckans svängbara fäste, se följande bild.

Steg 3: Lyft upp luckans ytterglas och dra ut det. Ta sedan ut luckans mellanglas på samma sätt.

Steg 4: Använd en hand för att skjuta ugnsluckans list mot mitten (1) och lyft sedan upp listen med den andra handen (2).

1 2

Steg 5: Använd skruvmejseln för att montera av det svängbara fästet och ta sedan ut det från luckans ram.

Steg 6: Byt till det nya svängbara fästet och för in det i snäpplåset. Fastgör det med skruven.

För in i snäpplåsen 1

Steg 7: Montera fast ugnsluckans nya list och se till att det sitter stabilt.

Steg 8: Montera luckans mellanglas. Se till att det placeras på det andra planet på ugnsluckans list om ugnsluckan har tre glas. Om luckan har fyra glas ska det andra mellanglaset placeras på det första planet.

Andra planet Första planet Andra planet Första planet

Steg 9: Montera ytterglaset och slutför arbetet med att byta glasen.
