5B30N 0250 - Pećnica BLAUPUNKT - Besplatni korisnički priručnik

Marka	Blaupunkt
Model	5B30N 0250
Vrsta proizvoda	Električna ugradbena pećnica
Dimenzije (Š x V x D)	595 x 595 x 560 mm
Približna težina	30 kg
Napajanje	220-240 V ~ 50/60 Hz
Maksimalna snaga	Nije specificirana (procjena 2500 W)
Vrsta kuhanja	Konvencionalno, vrući zrak, roštilj, dvostruki roštilj, odmrzavanje, eco
Raspon temperature	50 do 250 °C (ovisno o funkciji)
Mjerač vremena	Da, podesiv od 1 min do 9 h 59
Odgođeni start	Da, programabilan do 23 h 59
Sigurnost za djecu	Da, zaključavanje istodobnim pritiskom
Unutarnja rasvjeta	Halogena lampa 25-40 W / 220-240 V, T 300 °C
Uključeni dodaci	Rešetka, posuda za kapanje, bočni potporni nosači
Čišćenje	Ručno, vlažnom krpom i blagim deterdžentom
Uklonjiva vrata	Da, za čišćenje i zamjenu stakala
Energetski razred	Nije specificirana
Potrošnja energije	Nije specificirana
Mogućnost popravka	Zamjenjiva lampa i stakla, dostupni dijelovi
Jamstvo	Nije specificirana (standardno 2 godine)

Često postavljana pitanja - 5B30N 0250 BLAUPUNKT

Zašto postoji miris ili dim pri prvom korištenju?

To je normalno. Vezivno sredstvo izolacijskih ploča izgara. Pustite pećnicu praznu na 250 °C u konvencionalnom načinu rada 90 minuta kako biste uklonili nečistoće.

Kako aktivirati sigurnost za djecu?

Pritisnite istovremeno gumbe « » i « » na 3 sekunde. Dugi zvučni signal potvrđuje aktivaciju i pojavljuje se simbol.

Kako podesiti mjerač vremena?

U stanju pripravnosti pritisnite gumb mjerač vremena « », okrenite K2 za podešavanje sati, ponovno pritisnite gumb, okrenite za minute, zatim potvrdite s « ⬇ ».

Kako očistiti staklena vrata?

Nemojte koristiti abrazivna sredstva za čišćenje ni metalne strugače. Koristite vlažnu krpu s blagim deterdžentom. Za temeljito čišćenje, vrata se mogu ukloniti.

Kako zamijeniti lampu pećnice?

Isključite uređaj. Odvijte stakleni poklopac (suprotno od kazaljke na satu). Zamijenite žarulju halogenskom 25-40 W / 220-240 V, T 300 °C. Zavrnite poklopac.

Kako programirati odgođeni start?

Sat mora biti podešen. Pritisnite « », podesite vrijeme početka s K2, potvrdite, odaberite funkciju i temperaturu, zatim pritisnite « Ⓑ ».

Kako koristiti funkciju odmrzavanja?

Okrenite K1 na simbol odmrzavanje. Kruženje zraka na sobnoj temperaturi omogućuje brzo odmrzavanje bez zagrijavanja.

Koje su bitne sigurnosne mjere opreza?

Ne dirajte grijaće elemente, držite djecu podalje, nemojte koristiti parni čistač, isključite prije održavanja i ne ostavljajte uređaj bez nadzora.

Kako aktivirati način štednje energije?

U stanju pripravnosti pritisnite « » na 3 sekunde da isključite zaslon. Pritisnite bilo koju tipku za izlazak iz ovog načina.

Što učiniti ako se pećnica ne zagrijava?

Provjerite napajanje i osigurač. Provjerite jesu li funkcija i temperatura podešeni. Ako problem i dalje postoji, obratite se kvalificiranom stručnjaku.

KORISNIČKI PRIRUČNIK 5B30N 0250 BLAUPUNKT

Hvala vam na kupnji našeg proizvoda. Nadamo se da ćete uživati u korištenju mnogih značajki i pogodnosti koje nudi. Prije uporabe ovog proizvoda pažljivo i u potpunosti proučite Uputstva za uporabu. Držite ova uputstva na sigurnom mjestu za buduću uporabu. Pobrinite se da se i drugi korisnici ovog proizvoda dobro upoznaju s ovim uputstvima.

UPOZORENJE

• Pećnica prilikom prvog korištenja obično ima neugodan miris. Razlog tomu su vezivna sredstva koja se koriste za izolacijske ploče unutar pećnice. Dok je uređaj još nov i prazan, pokrenite ga putem uobičajene funkcije pripreme hrane, 250 °C, 90 minuta kako biste očistili nečistoće od ulja koje se nalaze u unutarnjem dijelu pećnice.
• Tijekom prve uporabe posve je normalno da dođe do pojave laganog dima i neugodnih mirisa. Ako do toga dođe, naprosto pričekajte da neugodni miris ispari prije nego što stavite hranu u pećnicu.
  ● Proizvod koristite u otvorenom okruženju.
• Uređaj i njegovi dostupni dijelovi postaju vrući tijekom uporabe. Imajte na umu da valja izbjegavati dodirivanje grijaćih elemenata. Djecu mlađu od osam godina starosti mora se držati podalje osim ako se ne nalaze pod stalnim nadzorom.
• Ako je površina napuknuta, isključite uređaj kako biste izbjegli mogućnost električnog šoka.
• Ovaj uređaj mogu koristiti djeca u dobi od osam i više godina i osobe smanjenih fizičkih, osjetilnih ili mentalnih

sposobnosti ili s nedostatkom iskustva i znanja ako su pod nadzorom ili ih se podučilo o sigurnom načinu uporabe uređaja te ako razumiju opasnosti koje su u to uključene. Djeca se ne smiju igrati uređajem. Čišćenje i održavanje ne smiju obavljati djeca bez nadzora.

- Za vrijeme uporabe uređaj postaje vrlo vruć. Ne dodirujte vruće elemente u unutrašnjosti pećnice.

- Nemojte dopustiti djeci da se približavaju pećnici dok radi, a posebno dok je uključena funkcija pečenja na roštilju.

- Kako biste izbjegli mogućnost električnog šoka, prije nego što ćete zamijeniti žarulju u pećnici provjerite je li uređaj isključen.

- Sredstva za isključivanje moraju biti ugrađena u čvrsto ožičenje sukladno specifikacijama ožičenja.

- Djeca trebaju biti pod nadzorom kako biste bili sigurni da se ne igraju uređajem.

- Ovaj uređaj nije namijenjen osobama (uključujući djecu) smanjenih fizičkih, osjetilnih ili mentalnim sposobnosti ili s nedostatkom iskustva i znanja, osim ako su pod nadzorom osobe odgovorne za njihovu sigurnost koja ih je podučila o sigurnom načinu uporabe uređaja.

- Dostupni dijelovi tijekom uporabe mogu postati vrući. Malu djecu treba držati podalje.

- U čvrsto ožičenje mora biti ugrađeno svepolno sredstvo za isključivanje u skladu s pravilima ožičenja.

- Kako bi se izbjegla opasnost, oštećeni kabel za napajanje mora zamijeniti proizvođač, njegov serviser ili druga osoba odgovarajućih kvalifikacija.

• Ne koristite jaka abrazivna sredstva za čišćenje ili oštre metalne predmete za čišćenje stakla na vratima pećnice jer mogu izgrepsti površinu te time izazvati rasipanje stakla.
• Ne smije se koristiti parni čistač.
• Uređaj nije namijenjen za korištenje putem vanjskog mjerača vremena ili odvojenog sustava s daljinskim upravljanjem.
• Uputstva za pećnice koje sadrže police moraju sadržavati detalje o ispravnoj instalaciji polica.

SIGURNOSNI SAVJETI

• Ne služite se pećnicom ako niste obuveni. Ne dodirujte pećnicu mokrim ili vlažnim rukama.
• Za pećnicu: Vrata pećnice se tijekom pripreme hrane ne bi trebalo često otvarati.
• Ovlašteni tehničar mora instalirati uređaj i staviti ga u pogon. Proizvođač nije odgovoran za bilo kakvu štetu koja bi mogla biti uzrokovana neispravnim postavljanjem i instalacijom od strane neovlaštenog osoblja.
• Ne ostavljajte nikakve predmete na otvorenim vratima ili ladicama pećnice: Vaš uređaj može izgubiti ravnotežu ili možete slomiti vrata.
• Neki dijelovi uređaja mogu dugo zadržati toplinu; stoga pričekajte da se ohlade prije dodirivanja točaka izravno izloženih toplini.
• Ako dulje vremena ne planirate koristiti uređaj, preporuča se da ga isključite iz struje.

UGRADNJA PEĆNICE U KUHINJSKU JEDINICU

Postavite pećnicu u predviđeni prostor u kuhinjskoj jedinici; može ga se postaviti ispod radne plohe ili u uspravni kuhinjski ormarić. Učvrstite pećnicu na mjesto pritezanjem vijaka, koristeći dvije rupe za učvršćivanje koje se nalaze u okviru. Kako biste locirali rupe za pričvršćivanje, otvorite vrata pećnice i pogledajte unutra. Za omogućavanje odgovarajuće ventilacije, mjerenja i udaljenosti prilikom pričvršćivanja pećnice.

VAŽNO

Kuhinjsko kućište mora biti prikladno kako bi pećnica mogla ispravno raditi. Ploče kuhinjske jedinice koje se nalaze pored pećnice moraju biti izrađene od materijala otpornog na toplinu. Osigurajte da ljepila jedinica izrađenih od furnira mogu izdržati temperature od najmanje 120°C. Plastika ili ljepila koja ne mogu izdržati takve temperature otopit će se i promijeniti oblik, nakon što se pećnicu umetne u jedinice, električni dijelovi moraju biti potpuno izolirani. To je zakonska sigurnosna odredba. Svi štitnici moraju biti čvrsto pričvršćeni na mjestu tako da ih bude nemoguće ukloniti bez posebnih alata. Skinite stražnju stranu kuhinjske jedinice kako biste osigurali dovoljnu količinu strujanja zraka oko pećnice. Ploča za kuhanje mora na stražnjoj strani imati razmak od najmanje 35 mm.

IZJAVA O SUKLADNOSTI

Nakon vađenja pećnice iz ambalaže provjerite ima li na njoj ikakvih oštećenja. Ako imate ikakvih dvojbi po pitanju oštećenja, nemojte koristiti pećnicu i stupite u kontakt s kvalificiranim stručnjakom. Ambalažne materijale poput plastičnih vrećica, polistirena ili čavala držite izvan dohvata djece jer za njih predstavljaju opasnost.

CE

OPIS PROIZVODA

30:80 min 888℃ - / +

K1 Tipka „Podsjetnik“ Pokazivač vremena Tipka za zaustavljanje Tipka za pokretanje K2

Simbol
	Svjetlo u pećnici: Omogućuje korisniku da promatra napredak pripreme hrane bez otvaranja vrata. Svjetlo u pećnici svijetlit će za sve funkcije pripreme hrane osim ECO funkcije.
[15SK]	Odmrzavanje: Kruženje zraka na sobnoj temperaturi omogućuje brže topljenje zamrznute hrane, (bez korištenja topline). To je blag, ali brz način za ubrzavanje odmrzavanja i topljenja gotovih jela i proizvoda punjenih vrhnjem, itd.
[1AADC]	Donji grijač: Skriveni element na dnu pećnice prenosi koncentriranu toplinu donjem dijelu hrane bez dobivanja boje. Ovo je idealno za sporu pripremu hrane kao što su složenci, gulaši, pite i pizze gdje je poželjno da donji dio bude hrskav. Temperaturu je moguće namjestiti unutar raspona od 60 do 120 °C. Zadana temperatura iznosi 60 °C.
[2XTK]	Uobičajena priprema hrane: Gornji i donji dio zajedno omogućuju uobičajenu pripremu hrane.Temperaturu je moguće namjestiti unutar raspona od 50 do 250 °C. Zadana temperatura iznosi 220 °C.
[1VICC]	Konvekcijska priprema hrane pomoću ventilatora: Kombinacija ventilatora i oba grijaća elementa omogućuje još veći prodor topline uz uštedu energije od 30-40 %. Hrana je izvana dobila lagano smeđu boju, a iznutra je još uvijek vlažna. Napomena: Ova je funkcija prikladna za pečenje velikih komada mesa na roštilju ili ulju na višoj temperaturi. Temperaturu je moguće namjestiti unutar raspona od 50 do 250 °C. Zadana temperatura iznosi 220 °C.
[2ZN4]	Roštiljanje pomoću grijanja zračenjem: Unutarnji element za roštiljanje uključuje se i isključuje kako bi održao temperaturu.Temperaturu je moguće namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
[1T4E]	Dvostruki roštilj: Element za grijanje zračenjem i gornji grijaći element rade.Temperaturu je moguće namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
[2ZBW]	Dvostruki roštilj s ventilatorom: Element za grijanje zračenjem i gornji grijaći element rade uz ventilator.Temperaturu je moguće namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
[1YDT]	Konvekcija: Element oko konvekcijskog ventilatora omogućuje dodatni izvor topline za konvekcijsku pripremu hrane. U konvekcijskom načinu pripreme hrane ventilator se automatski uključuje kako bi se poboljšalo kruženje zraka unutar pećnice i stvorio ravnomjeran protok topline za pripremu hrane. Temperaturu je moguće namjestiti unutar raspona od 50 do 240 °C. Zadana temperatura iznosi 180 °C.
	Vrsta grijanja za uštedu energije za pažljivu pripremu mesa, ribe i sitnog peciva. Uređaj optimalno regulira dovod energije u pećnicu. Ovisno o pripremi i namirnici možete uštedjeti energiju.

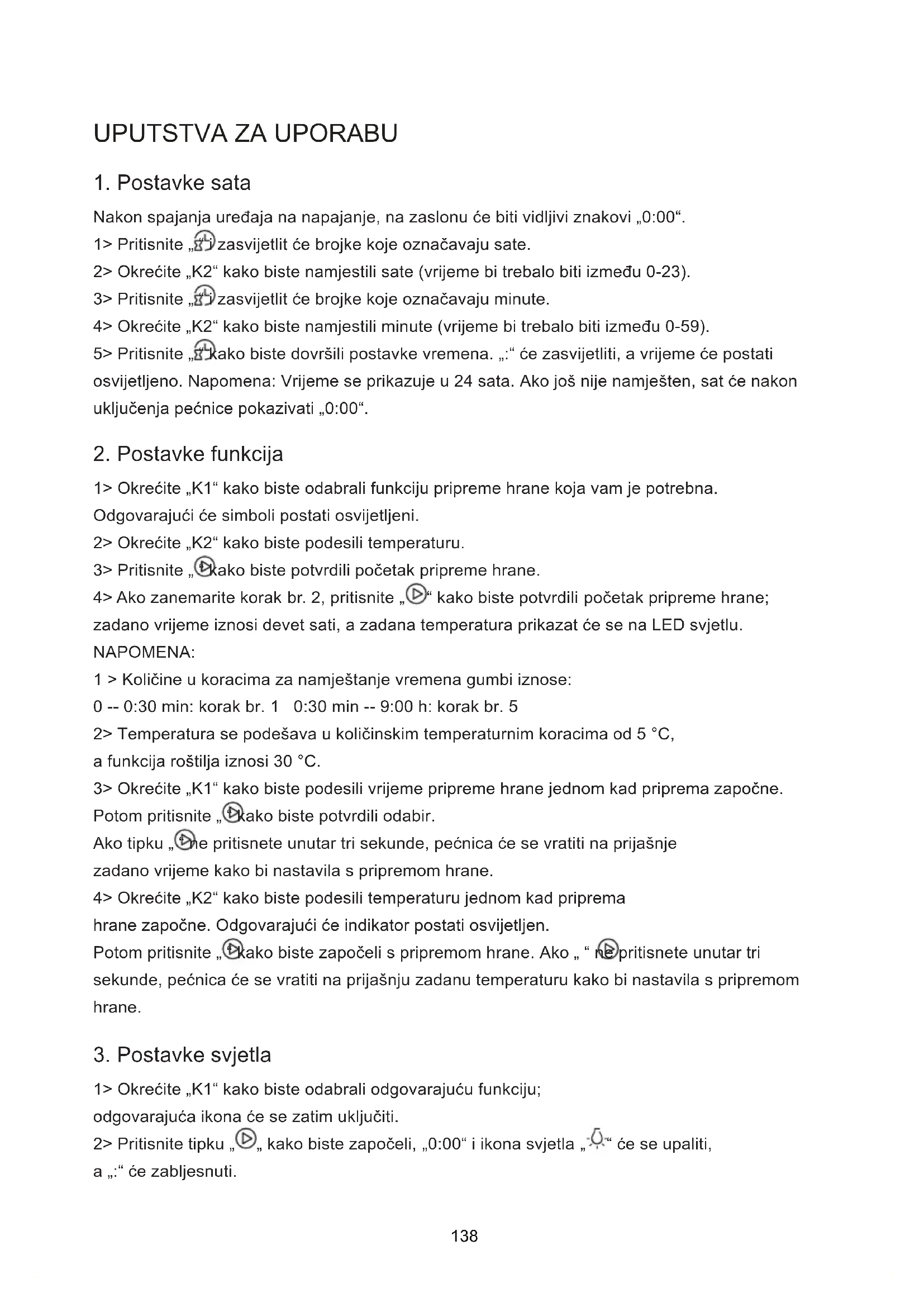

UPUTSTVA ZA UPORABU

1. Postavke sata

Nakon spajanja uređaja na napajanje, na zaslonu će biti vidljivi znakovi „0:00“.

1> Pritisnite „zasvijetlit će brojke koje označavaju sate.
2> Okrećite „K2“ kako biste namjestili sate (vrijeme bi trebalo biti između 0-23).
3> Pritisnite „j zasvijetlit će brojke koje označavaju minute.
4> Okrećite „K2“ kako biste namjestili minute (vrijeme bi trebalo biti između 0-59).
5> Pritisnite „kako biste dovršili postavke vremena. „:“ će zasvijetliti, a vrijeme će postati osvijetljeno. Napomena: Vrijeme se prikazuje u 24 sata. Ako još nije namješten, sat će nakon uključenja pećnice pokazivati „0:00“.

2. Postavke funkcija

1> Okrećite „K1“ kako biste odabrali funkciju pripreme hrane koja vam je potrebna.
Odgovarajući će simboli postati osvijetljeni.
2> Okrećite „K2“ kako biste podesili temperaturu.
3> Pritisnite „kako biste potvrdili početak pripreme hrane.
4> Ako zanemarite korak br. 2, pritisnite „☐“ kako biste potvrdili početak pripreme hrane; zadano vrijeme iznosi devet sati, a zadana temperatura prikazat će se na LED svjetlu.

NAPOMENA:

1 > Količine u koracima za namještanje vremena gumbi iznose:
0 -- 0:30 min: korak br. 1 0:30 min -- 9:00 h: korak br. 5
2> Temperatura se podešava u količinskim temperaturnim koracima od 5 °C, a funkcija roštilja iznosi 30 °C.
3> Okrećite „K1“ kako biste podesili vrijeme pripreme hrane jednom kad priprema započne.

Potom pritisnite „kako biste potvrdili odabir.

Ako tipku „the pritisnete unutar tri sekunde, pećnica će se vratiti na prijašnje zadano vrijeme kako bi nastavila s pripremom hrane.

4> Okrećite „K2“ kako biste podesili temperaturu jednom kad priprema hrane započne. Odgovarajući će indikator postati osvijetljen.

Potom pritisnite „kako biste započeli s pripremom hrane. Ako „ne pritisnete unutar tri sekunde, pećnica će se vratiti na prijašnju zadanu temperaturu kako bi nastavila s pripremom hrane.

3. Postavke svjetla

1> Okrećite „K1“ kako biste odabrali odgovarajuću funkciju;

odgovarajuća ikona će se zatim uključiti.

2> Pritisnite tipku „”, kako biste započeli, „0:00“ i ikona svjetla „” će se upaliti, a „:“ će zabljesnuti.

4. Funkcija ispitivanja

U sljedećim je stanjima moguće koristiti funkciju ispitivanja, nakon tri sekunde vratite se u trenutno stanje.

1> Tijekom rada uređaja, ako je sat namješten, pritisnite tipku „kako biste vidjelo trenutno vrijeme; ako je postavljena funkcija podsjetnika, pritisnite tipku „kako biste vidjeli na koje je vrijeme namješten podsjetnik.
2> Ako se uređaj nalazi u stanju funkcije podsjetnika, ako je sat namješten, pritisnite tipku „B” kako biste vidjeli trenutno vrijeme.
3> Ako se uređaj nalazi u stanju prikaza sata, pritisnite tipku „ž” kako biste vidjeli vrijeme rezervacije.

5. Funkcija sigurnosne zaštite za djecu

Kako biste zaključali uređaj: Istovremeno pritisnite „“ na tri sekunde: Oglasit će se dug zvučni signal, a tipka „će biti osvijetljena.

Isključivanje sigurnosne zaštite: Istovremeno pritisnite „“ na tri sekunde: Oglasit će se dug zvučni signal, dajući do znanja da je sigurnosna zaštita za djecu deblokirana.

Napomena: Tijekom rada uređaja kratko pritisnite tipku „stop“ ako želite stati s pripremom hrane.

6. Funkcija podsjetnika:

Ova će vam funkcija pomoći podsjetiti vas da započnete s pripremom hrane u određeno vrijeme između 0:01 i 9:59.

Podsjetnik je moguće namjestiti samo kad se pećnica nalazi u stanju pripravnosti. Slijedite dolje navedene upute kako biste namjestili podsjetnik:

1> Pritisnite tipku za postavke podsjetnika „,

2> Okrećite „K2“ kako biste postavili vrijeme podsjetnika u satima.

(Vrijeme bi trebalo biti između 0-9).

3> Ponovno pritisnite tipku za postavke podsjetnika „

4> Okrećite „K2“ kako biste postavili vrijeme podsjetnika u minutama. (Vrijeme bi trebalo biti između 0-59).

5> Pritisnite tipku „kako biste potvrdili postavke. Započet će odbrojavanje vremena.

Napomena: Zvučni signal pećnice oglasit će se deset puta nakon što se vrijeme vrati natrag na nulu.

Pritiskom tipke „„možete poništiti funkciju podsjetnika; nakon što ste postavili podsjetnik, možete ga poništiti tako da dvaput pritisnete tipku „stop“.

7. Funkcija početka / privremenog obustavljanja / poništavanja

1> Ako je vrijeme pripreme hrane postavljeno, pritisnite „kako biste započeli s pripremom hrane. Ako je priprema hrane privremeno obustavljena, pritisnite „kako biste nastavili s pripremom hrane.

2> Tijekom pripreme hrane, jednom pritisnite „ ^11 “ kako biste privremeno obustavili pripremu hrane. Pritisnite „ ^11 dvaput kako biste poništili pokrenuti program pripreme hrane.

1> Ako je uređaj na čekanju ili je uključena funkcija „Podsjetnik“, pritisnite „“na tri sekunde, LED zaslon će se isključiti i postaviti u način rada „ušteda energije“.
2> Ako u stanju čekanja u deset minuta ne bude aktivnosti, LED zaslon će se isključiti i prijeći u način rada „ušteda energije“.
3> Ako se nalazi u načinu rada „ušteda energije“, taj će se način rada prekinuti pritiskom na bilo koju tipku ili zakretanjem bilo kojeg gumba.

9. Funkcija rezervacije

1> Kako biste mogli koristiti funkciju rezervacije, sat mora biti prethodno namješten. Prilikom namještanja sata mora se postaviti i funkcija rezervacije vremena, odnosno vrijeme kada pećnica treba početi s pripremom hrane (a> Pritisnite tipu za namještanje rezervacije vremena „b> Okrenite „K2“ kako biste namjestili u koliko sati rezervirano vrijeme treba početi teći. Vrijeme bi trebalo biti između 0--23. c> Ponovno pritisnite tipku za postavke rezervacije „d> Okrećite „K2“ kako biste postavili vrijeme rezervacije u minutama. Vrijeme bi trebalo biti između 0--59), no ovoga puta nemojte pritisnuti tipku za vrijeme. Potom okrenite gumb „K1“ kako biste odabrali funkciju.
2> Pritisnite tipku „☑”, kako biste postavili vrijeme pripreme hrane i temperaturu. Potom okrenite gumb „K1“ kako biste namjestili vrijeme, a „K2“ kako biste namjestili temperaturu.
3> Pritisnite tipku „”, kako biste završili s postavkama pripreme hrane, a sat će biti na zaslonu sa znakom rezervacije „, neprestano svijetleći. Međutim neće biti prisutni nijedni drugi signali funkcija. Vrijeme rezervacije moguće je provjeriti pritiskom na tipku „, tri sekunde kasnije zaslon će ponovno pokazati sat.
4> U rezervirano vrijeme priprema hrane automatski će započeti nakon što se oglasi zvučni signal. Simbol za rezervaciju „∑” će se ugasiti, a ostali indikativni znakovi normalno će raditi. Napomena:

1. Svjetlo, odmrzavanje i sondu nije moguće rezervirati.

2. Tijekom statusa rezervacije jednom pritisnite tipku za poništavanje i izbornik vremena i temperature rezervacije prikazat će se na izborniku s ikonom koja će neprestano svijetliti. Ponovno pritisnite tipku za poništavanje i ekran će se vratiti na sat, ili pritisnite tipku „start“ kako biste se vratili na status rezervacije.

3. Funkcija podsjetnika tijekom statusa rezervacije nije valjana.

10. Napomena

1> Svjetlo pećnice bit će uključeno za sve funkcije.
2> Nakon što je postavljen program za pripremu hrane, a tipka „nije pritisnuta unutar pet minuta, prikazat će se trenutno vrijeme ili će se postavke vratiti u stanje čekanja. Postavljeni program postat će nevažeći.
3> Zvučni signal oglasit će se jednom ako se učinkovito pritisne, a ako se ne pritisne učinkovito, neće biti nikakve reakcije.
4> Zvučni signal će se oglasiti pet puta da vas podsjeti da je priprema hrane dovršena.

DODACI

Žičana polica: Za jela s roštilja, kalupe za kolače s predmetima za pečenje i roštiljanje.

Potporanj za klizne vodilice: Ove potporne nosače polica na desnoj i lijevoj strani pećnice moguće je ukloniti kako bi se očistili zidovi pećnice (samo za određene modele).

Univerzalna tava: Za kuhanje velikih količina hrane kao što su vlažni kolači, pite, zamrznuta hrana, itd. ili pak za sakupljanje masti/prolivene tekućine i sokova od mesa.

Teleskopska vodilica: Neki modeli mogu imati teleskopsku vodilicu koja olakšava korištenje pećnice.

Ove teleskopske vodilice moguće je rastaviti radi čišćenja odvijanjem vijaka kojima su pričvršćene (samo za određene modele).

Kako bi se osigurao siguran rad polica za pećnicu, nužno je ispravno postaviti police između bočnih tračnica. To će osigurati da vruća hrana ne sklizne tijekom pažljivog uklanjanja police ili pladnja.

Kako biste zamijenili žarulju, postupite kako slijedi:

1> Odspojite uređaj iz mreže za napajanje ili isključite prekidač mrežnog napajanja uređaja.

2> Odvijte poklopac staklene svjetiljke zakretanjem u smjeru suprotnom od kazaljke na satu (imajte na umu da može biti jako učvršćen) i zamijenite žarulju novom žaruljom iste vrste.

3> Pritegnite poklopac staklene svjetiljke nazad na mjesto. NAPOMENA: Koristite isključivo halogene žarulje od 25-40 W/220 V-240 V, T300 °C.

PRIČVRŠĆIVANJE PEĆNICE ZA ORMARIĆ

1. Postavite pećnicu u udubljenje ormarića.
2. Otvorite vrata pećnice.
3. Učvrstite pećnicu u kuhinjskom ormariću s dva držača razmaka „A“ koji odgovaraju rupama u okviru pećnice i pričvrstite dva vijka „B“.

Kada je priprema hrane završena, privremeno obustavljena ili stavljena na čekanje, ako temperatura u središtu pećnice iznosi više 75 stupnjeva, ventilator za hlađenje nastavit će raditi još 15 minuta. Međutim, ako temperatura u središtu pećnice iznosi manje od 75 stupnjeva, ventilator za hlađenje zaustavit će se unaprijed.

Otvori za ventilaciju

INSTALACIJA

560 595 595 555 20

NAPOMENA: Broj uključenih dodataka ovisi o specifi čnom uređaju koji ste kupili.

ČIŠĆENJE I ODRŽAVANJE

Radi dobrog izgleda i pouzdanosti uređaj održavajte čistim. Suvremeni dizajn jedinice olakšava održavanje i svodi ga na minimum. Dijelovi uređaja koji dolaze u dodir s hranom moraju se redovito čistiti.

Uređaj isključite iz napajanja prije svakog održavanja i čišćenja jedinice.
Sve upravljačke tipke postavite u položaj isključenosti (OFF).
Pričekajte dok unutrašnjost jedinice više ne bude vruća, nego tek lagano topla - čišćenje jedinice je lakše kada nije topla.
Površinu uređaja očistite vlažnom krpom, mekom četkom ili finom spužvom, a potom obrišite dok ne bude posve suh. U slučaju teških uprljanja, koristite toplu vodu i neabrazivno sredstvo za čišćenje.
Za čišćenje stakla na vratima pećnice nemojte koristiti abrazivna sredstva za čišćenje ili oštre metalne predmete jer oni mogu izgrepsti površinu ili oštetiti staklo.
Nikada ne ostavljajte kisele tvari (sok od limuna, ocat) na dijelovima od nehrđajućeg čelika.
Nemojte koristiti visokotlačni uređaj za čišćenje jedinice. Tave za pečenje mogu se oprati blagim deterdžentom.

Upute za ugradnju pokrova okvira vrata i sklapanje rotirajućeg nosača

Priprema prije rastavljanja

Većina alata koja će vam vjerojatno biti potrebna prikazana je niže dolje. Neki su alati neobavezni.

dijagonalnaPodesivi francuski klj

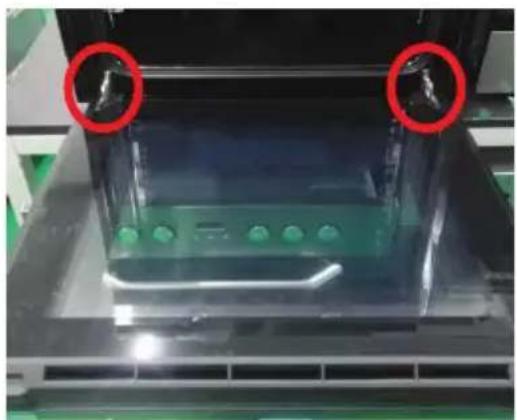

Rastavljanje dijelova

Korak br. 2: Povucite šarke prema naprijed sve dok se ne zaustave.

Upozorenje: Nemojte silom povlačiti vrata kako biste spriječili lom stakla tijekom postupka rastavljanja.

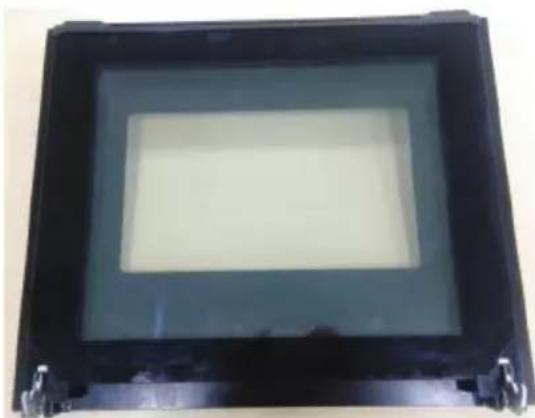

Rastavljanje dijelova vrata pećnice.

Korak br. 1: Odvojite vrata od pećnice, a zatim ih postavite vodoravno na postolje, vidi 2.1.

Korak br. 2: Otvorite sklop nosača za rotaciju vrata, pogledajte postupak na sljedećoj slici.

Korak br. 3: Podignite vanjsko staklo vrata i izvucite ga, a zatim izvucite srednje staklo vrata na isti način;

Korak br. 5: Poslužite se odvijačem za rastavljanje sklopova rotirajućih nosača, a zatim ih izvadite iz nosača vrata;

Korak br. 6: Zamijenite nove sklopove rotirajućih nosača i umetnite ih u zglobne spojnice, zatim ih pričvrstite vijkom;

Umetnite je u zglobne spojnice 1

Korak br. 7: Spojite novi poklopac okvira vrata na nosač i provjerite je li stabilan.

Korak br. 9: Montirajte vanjsko staklo i završite s radom na zamjeni.
