Vrsta proizvoda	Ugradiva pećnica
Marka	Blaupunkt
Model	5B36P0250GB
Napajanje	220-240 V ~ 50/60 Hz
Maksimalna snaga	Otprilike 3 kW (procjena)
Kapacitet pećnice	65 litara (procjena)
Temperaturni raspon	50 °C do 250 °C (ovisno o funkciji)
Funkcije kuhanja	Svjetlo, odmrzavanje, donje grijanje, gornje+donje grijanje, gornje+donje grijanje s ventilatorom, roštilj, dvostruki roštilj, dvostruki roštilj s ventilatorom, konvekcija, piroliza, ekonomski način
Čišćenje	Piroliza (450 °C, podesivo trajanje 1h30 ili 2h00)
Sigurnost za djecu	Da (zaključavanje istovremenim pritiskom dvije tipke)
Zaslon	LED, prikaz vremena, temperature, trajanja
Timer	Da, do 9h59
Odgođeni start	Da, programabilno do 23h59
Unutarnja rasvjeta	Halogena žarulja 25-40 W / 220-240 V, T300 °C
Priloženi pribor	Rešetka, pleh, bočne potporne šine (ovisno o modelu)
Vrsta ugradnje	Ugradive (ispod radne ploče ili u stup)
Dimenzije (V x Š x D)	Otprilike 595 x 595 x 575 mm (standardna procjena)
Neto težina	Otprilike 35 kg (procjena)
Energetski razred	A (procjena)

Često postavljana pitanja - 5B36P0250GB BLAUPUNKT

Kako podesiti sat pećnice?

Nakon uključivanja, pritisnite tipku sat (simbol Ⓞ), okrenite gumb K2 za podešavanje sati (0-23), ponovno pritisnite, okrenite za minute (0-59), zatim pritisnite tipku sata za potvrdu.

Kako koristiti pirolitičku funkciju?

Okrenite gumb K1 na pirolitičku funkciju (prikaz PYR), pritisnite tipku za pokretanje. Trajanje ciklusa je 2 sata. Možete ga podesiti na 1h30 ili 2h00 okretanjem K1. Provjerite je li pećnica prazna i vrata dobro zatvorena.

Što učiniti ako se pri prvom korištenju pojavi neugodan miris?

To je normalno. Uključite praznu pećnicu na 250 °C u načinu gornje+donje grijanje 90 minuta kako biste uklonili ostatke proizvodnje.

Kako aktivirati sigurnost za djecu?

Istovremeno pritisnite tipke ⑤ i ⑥ (ili dvije funkcijske tipke ovisno o modelu) na 3 sekunde. Čut ćete zvučni signal i prikazat će se simbol zaključavanja. Za deaktivaciju ponovite istu radnju.

Kako promijeniti žarulju pećnice?

Isključite uređaj. Odvijte stakleni poklopac svjetiljke (u smjeru suprotnom od kazaljke na satu). Zamijenite žarulju halogenom žaruljom 25-40 W / 220-240 V, koja podnosi 300 °C. Ponovno zavijte poklopac.

Zašto ventilator nastavlja raditi nakon pečenja?

To je normalno. Ventilator za hlađenje radi dok unutarnja temperatura ne padne ispod 75 °C, maksimalno 15 minuta.

Kako očistiti pećnicu?

Koristite vlažnu krpu i blagi neabrazivni deterdžent. Za tvrdokornu prljavštinu koristite pirolitičku funkciju. Ne koristite agresivna sredstva za čišćenje niti metalne strugače na staklu vrata.

Mogu li koristiti vanjski timer s ovim uređajem?

Ne, uređaj nije dizajniran za korištenje s vanjskim timerom ili zasebnim sustavom daljinskog upravljanja.

Kako podesiti timer?

U stanju mirovanja pritisnite tipku timera (simbol sata sa zvonom?). Okrenite K2 za podešavanje sati (0-9), ponovno pritisnite, okrenite za minute (0-59), zatim pritisnite tipku za pokretanje za početak odbrojavanja.

Koji pribor je priložen uz pećnicu?

Pećnica se isporučuje s rešetkom, plehom i bočnim potpornim šinama. Ovisno o modelu, mogu biti uključene teleskopske šine.

KORISNIČKI PRIRUČNIK 5B36P0250GB BLAUPUNKT

• Pećnica prilikom prvog korištenja obično ima neugodan miris. Razlog tomu su vezivna sredstva koja se koriste za izolacijski sloj unutar pećnice. Dok je uređaj još nov i prazan, pokrenite ga putem uobičajene funkcije pripreme hrane, na 250°C, 90 minuta kako biste očistili nečistoće od ulja koje se nalaze u unutarnjem dijelu pećnice.
• Tijekom prve uporabe posve je normalno da dođe do pojave laganog dima i neugodnih mirisa. Ako do toga dođe, naprosto pričekajte da neugodni miris ispari prije nego što stavite hranu u pećnicu.
• Proizvod koristite u otvorenom okruženju.
• Uređaj i njegovi dostupni dijelovi postaju vrući tijekom uporabe. Imajte na umu da valja izbjegavati dodirivanje grijaćih elemenata. Djecu mlađu od osam godina starosti mora se držati podalje osim ako se ne nalaze pod stalnim nadzorom.
• Ako je površina napuknuta, isključite uređaj kako biste izbjegli mogućnost električnog šoka.
• Ovaj uređaj mogu koristiti djeca u dobi od osam i više godina i osobe smanjenih fizičkih, osjetilnih ili mentalnih

sposobnosti ili s nedostatkom iskustva i znanja ako su pod nadzorom ili ih se podučilo o sigurnom načinu uporabe uređaja te ako razumiju opasnosti koje su u to uključene. Djeca se ne smiju igrati uređajem. Čišćenje i održavanje ne smiju obavljati djeca bez nadzora.

• Za vrijeme uporabe uređaj postaje vrlo vruć. Ne dodirujte vruće elemente u unutrašnjosti pećnice.
• Nemojte dopustiti djeci da se približavaju pećnici dok radi, a posebno dok je uključena funkcija pečenja na roštilju.
• Kako biste izbjegli mogućnost električnog šoka, prije nego što ćete zamijeniti žarulju u pećnici provjerite je li uređaj isključen.
• Sredstva za isključivanje moraju biti ugrađena u čvrsto ožičenje sukladno specifikacijama ožičenja.
• Djeca trebaju biti pod nadzorom kako biste bili sigurni da se ne igraju uređajem.
• Ovaj uređaj nije namijenjen osobama (uključujući djecu) smanjenih fizičkih, osjetilnih ili mentalnih sposobnosti ili s nedostatkom iskustva i znanja, osim ako su pod nadzorom osobe odgovorne za njihovu sigurnost koja ih je podučila o sigurnom načinu uporabe uređaja.
• Dostupni dijelovi tijekom uporabe mogu postati vrući. Malu djecu treba držati podalje.
• U čvrsto ožičenje mora biti ugrađeno svepolno sredstvo za isključivanje u skladu s pravilima ožičenja.
• Kako bi se izbjegla opasnost, oštećeni kabel za napajanje mora zamijeniti proizvođač, njegov serviser

ili druga osoba odgovarajućih kvalifikacija.

• Ne koristite jaka abrazivna sredstva za čišćenje ili oštre metalne predmete za čišćenje stakla na vratima pećnice jer mogu izgrepsti površinu te time izazvati rasipanje stakla.
• Ne smije se koristiti parni čistač.
• Uređaj nije namijenjen za korištenje putem vanjskog mjerača vremena ili odvojenog sustava s daljinskim upravljanjem.
• Uputstva za pećnice koje sadrže police moraju sadržavati detalje o ispravnoj instalaciji polica.

SIGURNOSNI SAVJETI

Ne služite se pećnicom ako niste obuveni. Ne dodirujte pećnicu mokrim ili vlažnim rukama. - Za pećnicu: Vrata pećnice se tijekom pripreme hrane ne bi trebalo često otvarati. - Ovlašteni tehničar mora instalirati uređaj i staviti ga u pogon. Proizvođač nije odgovoran za bilo kakvu štetu koja bi mogla biti uzrokovana neispravnim postavljanjem i instalacijom od strane neovlaštenog osoblja. - Ne ostavljajte nikakve predmete na otvorenim vratima ili ladicama pećnice: Vaš uređaj može izgubiti ravnotežu ili možete slomiti vrata. - Neki dijelovi uređaja mogu dugo zadržati toplinu; stoga pričekajte da se ohlade prije dodirivanja točaka izravno izloženih toplini. - Ako dulje vrijeme ne planirate koristiti uređaj, preporuča se da ga isključite iz struje.

UGRADNJA PEĆNICE U KUHINJSKU JEDINICU

Postavite pećnicu u predviđeni prostor u kuhinjskoj jedinici; može ga se postaviti ispod radne plohe ili u uspravni kuhinjski ormarić. Učvrstite pećnicu na mjesto pritezanjem vijaka, koristeći dvije rupe za učvršćivanje koje se nalaze u okviru. Kako biste locirali rupe za pričvršćivanje, otvorite vrata pećnice i pogledajte unutra. Za omogućavanje odgovarajuće ventilacije, mjerenja i udaljenosti prilikom pričvršćivanja pećnice.

VAŽNO

Kuhinjsko kućište mora biti prikladno kako bi pećnica mogla ispravno raditi. Ploče kuhinjske jedinice koje se nalaze pored pećnice moraju biti izrađene od materijala otpornog na toplinu. Osigurajte da ljepila jedinica izrađenih od furnira mogu izdržati temperature od najmanje 120 °C. Plastika ili ljepila koja ne mogu izdržati takve temperature otopit će se i promijeniti oblik. Nakon što se pećnicu umetne u jedinicu, električni dijelovi moraju biti potpuno izolirani. To je zakonska sigurnosna odredba. Svi spojevi moraju biti čvrsto pričvršćeni na mjestu tako da ih bude nemoguće ukloniti bez posebnih alata. Skinite stražnju stranu kuhinjske jedinice kako biste osigurali dovoljnu količinu strujanja zraka oko pećnice. Ploča za kuhanje mora na stražnjoj strani imati razmak od najmanje 35 mm.

IZJAVA O SUKLADNOSTI

Nakon vađenja pećnice iz ambalaže provjerite ima li na njoj ikakvih oštećenja. Ako imate ikakvih

dvojbi po pitanju oštećenja, nemojte koristiti pećnicu i stupite u kontakt s kvalificiranim stručnjakom. Ambalažne materijale poput plastičnih vrećica, polistirena ili čavala držite izvan dohvata djece jer za njih predstavljaju opasnost.

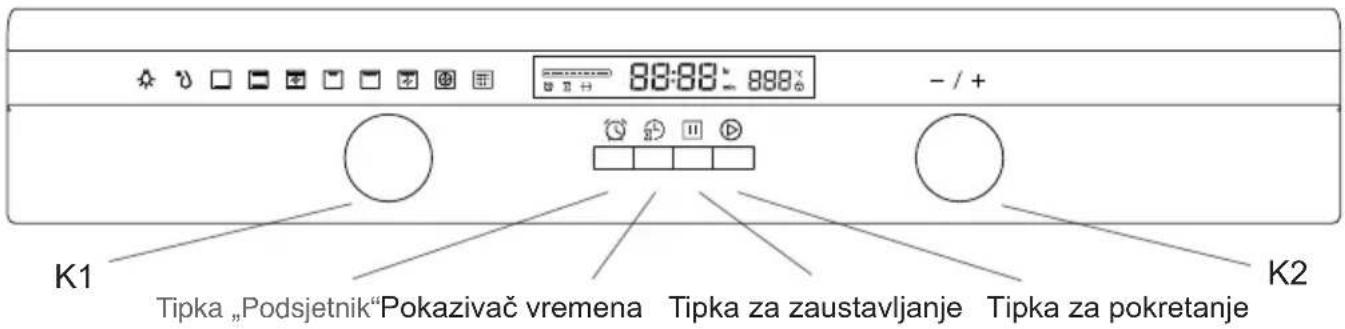

OPIS PROIZVODA

Simbol
	Svjetlo u pećnici: Omogucuje korsniku da promatra napredak pripreme hrane bez otvaranja vrata. Svjetlo u pećnici svijetlit ce za své funkcjte pripreme hrane osim pirolitčke i ECO funkcjte .
	Odmrzavanje: Kruženje zraka na sobnoj temperaturi omogucuje brze topljenje zamrznute hrane, (bez korištenja topline). To je blag, ali brz način za ubrzavanje odmrzavanja i topljenja gotovih jela i proizvoda punjenih vrhnjem, itd.
	Donji grijac: Skriveni element na dnu pećnice prenosi koncentriranu toplinu donjem dijelu hrane bez dobivanja boje. Ovo je idealno za sporu pripremu hrane kao što su složenci, gulaši, pite i pizze gdje je poželjno da donji do bude hriskav. Temperaturu je moguce namjestiti unutar raspona od 60 do 120 °C. Zadana temperatura iznosi 60 °C.
	Uobičajena priprema hrane: Gornji i donji dio zajedno omogucuju uobičajenu pripremu hrane. Temperaturu je moguce namjestiti unutar raspona od 50 do 250 °C. Zadana temperatura iznosi 220 °C.
	Konvekcijska priprema hrane pomoću ventilatora: Kombinatoria ventilatora i oba grijaca elementa omogucuje još veči prodor topline uz uštedu energia od 30-40 %. Hrana je izvana dobila lagano smedu boju, a iznutra je još uvi-jek vlážna. Napomena: Ova je fungcija prikladna za pečenje velikih komada mesa na rošilju ili ulju na visoj tempe-raturi. Temperaturu je moguce namjestiti unutar raspona od 50 do 250 °C. Zadana temperatura iznosi 220 °C.
	Rošiljanje pomoću grijanja zračenjem: Unutarnji element za rošiljanje uključujse se i isključuje kako bi održao temperaturu. Temperaturu je moguce namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
	Dvostruki rošilj: Element za grijanje zračenjem i gornji grijaci element rade. Temperaturu je moguce namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
	Dvostruki rošilj s ventilatorom: Element za grijanje zračenjem i gornji grijaci element rade uz ventilator. Temperaturu je moguce namjestiti unutar raspona od 180 do 240 °C. Zadana temperatura iznosi 210 °C.
	Konvekcija: Element oko konvekcijskog ventilatora omogucuje dodatni izvor topline za konvekcijsku pripremu hrane. U konvekcijskom načinu pripreme hrane ventilator se automatski ukljucije kako bi se podoljšalo kruženje zraka unutar pećnice i stvorio ravnomjeran protok topline za pripremu hrane. Temperaturu je moguce namjestiti unutar raspona od 50 do 240 °C. Zadana temperatura iznosi 180 °C.
	Funkcija pirolize: Kada je funkcija namjestena na način cisćenja pirolizom, LED zaslonPokazat谅解 „PYR". Zadana temperatura je 450 °C. Tajmer se moze namjestiti na 1:30 ili 2:00 sata.
	Vrsta grijanja za uštedu energia je pažljivu pripremu mesa, ribe i sitnog peciva. Urećaj optimalno regulira dovod energia je pećnicu. Ovisno o pripremi i namirnici možete uštedjeti energiju.

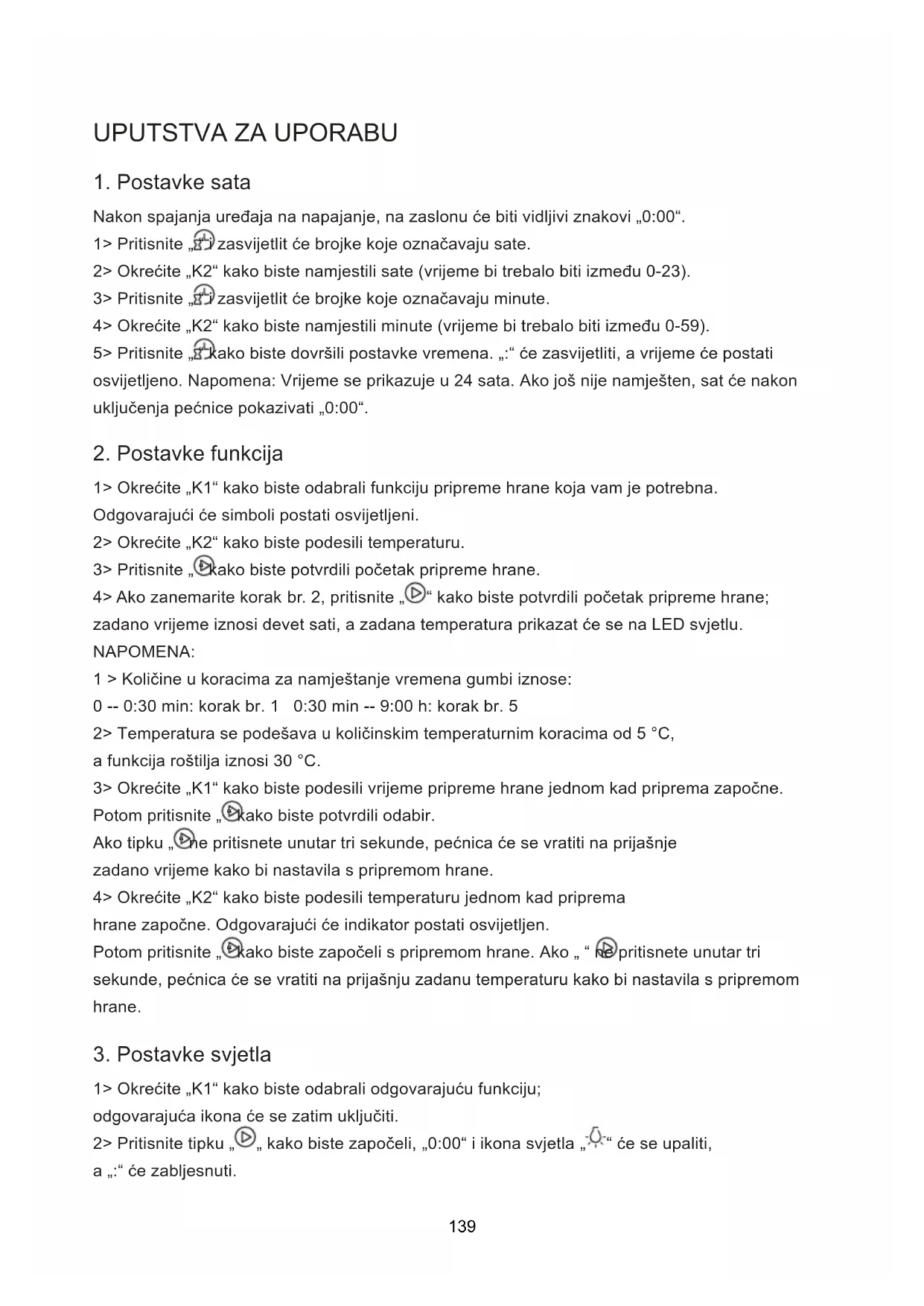

UPUTSTVA ZA UPORABU

1. Postavke sata

Nakon spajanja uređaja na napajanje, na zaslonu će biti vidljivi znakovi "0:00".

1> Pritisnite, zasvijetlit će brojke koje označavaju sate. 2> Okrećite „K2" kako biste namjestili sate (vrijeme bi trebalo biti između 0-23). 3> Pritisnite, zasvijetlit će brojke koje označavaju minute. 4> Okrećite „K2" kako biste namjestili minute (vrijeme bi trebalo biti između 0-59). 5> Pritisnite, kako biste dovršili postavke vremena. „će zasvjetliti, a vrijeme će postati osvjetljeno. Napomena: Vrijeme se prikazuje u 24 sata. Ako još nije namješteno, sat će nakon uključenja pećnice pokazivati "0:00".

1> Okrećite „K1" kako biste odabrali funkciju pripreme hrane koja vam je potrebna. Odgovarajući će simboli postati osvijetljeni. 2> Okrećite „K2" kako biste podesili temperaturu. 3> Pritisnite, kako biste potvrdili početak pripreme hrane. 4> Ako zanemarite korak br. 2, pritisnite kako biste potvrdili početak pripreme hrane; zadano vrijeme iznosi devet sati, a zadana temperatura prikazat će se na LED svjetlu.

NAPOMENA:

1> Količine u koracima za namještanje vremena gumbi iznose: 0--0:30 min: korak br. 1; 0:30 min--9:00 h: korak br. 5. 2> Temperatura se podešava u količinskim temperaturnim koracima od 5°C, a funkcija roštilja iznosi 30°C. 3> Okrećite „K1" kako biste podesili vrijeme pripreme hrane jednom kad priprema započne. Potom pritisnite, kako biste potvrdili odabir.

Ako tipku pritisnete unutar tri sekunde, pećnica će se vratiti na prijašnje zadano vrijeme kako bi nastavila s pripremom hrane.

4> Okrećite „K2" kako biste podesili temperaturu jednom kad priprema hrane započne. Odgovarajući će indikator postati osvijetljen. Potom pritisnite, kako biste započeli s pripremom hrane. Ako pritisnete unutar tri sekunde, pećnica će se vratiti na prijašnju zadanu temperaturu kako bi nastavila s pripremom hrane.

3. Postavke svjetla

1> Okrećite „K1" kako biste odabrali odgovarajuću funkciju; odgovarajuća ikona će se zatim uključiti. 2> Pritisnite tipku kako biste započeli, "0:00" i ikona svjetla će se upaliti, a "0:00" će zabljesnuti.

4. Funkcija ispitivanja

U sljedećim je stanjima moguće koristiti funkciju ispitivanja, nakon tri sekunde vratite se u trenutno stanje.

1> Tijekom rada uređaja, ako je sat namješten, pritisnite tipku kako biste vidjeli trenutno vrijeme; ako je postavljena funkcija podsjetnika, pritisnite tipku kako biste vidjeli na koje je vrijeme namješten podsjetnik. 2> Ako se uređaj nalazi u stanju funkcije podsjetnika, ako je sat namješten, pritisnite tipku kako biste vidjeli trenutno vrijeme. 3> Ako se uređaj nalazi u stanju prikaza sata, pritisnite tipku kako biste vidjeli vrijeme rezervacije.

5. Funkcija sigurnosne zaštite za djecu

Kako biste zaključali uređaj: Istovremeno pritisnite i držite tri sekunde. Oglasit će se dugi zvučni signal, a tipka će biti osvijetljena.

Isključivanje sigurnosne zaštite: Istovremeno pritisnite i držite tri sekunde. Oglasit će se dugi zvučni signal, dajući do znanja da je sigurnosna zaštita za djecu deblokirana.

Napomena: Tijekom rada uređaja kratko pritisnite tipku „stop“ ako želite stati s pripremom hrane.

Nema potrebe za dugim pritiskanjem tipke „stop“, ta je funkcija nevažeća.

6. Funkcija podsjetnika:

Ova će vam funkcija pomoći podsjetiti vas da započnete s pripremom hrane u određeno vrijeme između 0:01 i 9:59.

Podsjetnik je moguće namjestiti samo kad se pećnica nalazi u stanju pripravnosti. Slijedite dolje navedene upute kako biste namjestili podsjetnik:

1> Pritisnite tipku za postavke podsjetnika. 2> Okrećite gumb K2 kako biste postavili vrijeme podsjetnika u satima.

Pritiskom tipke možete poništiti funkciju podsjetnika; nakon što ste postavili podsjetnik, možete ga poništiti tako da dvaput pritisnete tipku „stop“.

7. Funkcija početka / privremenog obustavljanja / poništavanja

1> Ako je vrijeme pripreme hrane postavljeno, pritisnite tipku D kako biste započeli s pripremom hrane. Ako je priprema hrane privremeno obustavljena, pritisnite tipku D kako biste nastavili s pripremom hrane.

2> Tijekom pripreme hrane, jednom pritisnite tipku kako biste privremeno obustavili pripremu hrane. Pritisnite tipku dva puta kako biste poništili pokrenuti program pripreme hrane.

8. Funkcija uštede energije

1> Ako je uređaj na čekanju ili je uključena funkcija „Podsjetnik“, pritisnite tipku na tri sekunde, LED zaslon će se isključiti i postaviti u način rada „ušteda energije“. 2> Ako u stanju čekanja u deset minuta ne bude aktivnosti, LED zaslon će se isključiti i prijeći u način rada „ušteda energije“. 3> Ako se nalazi u načinu rada „ušteda energije“, taj će se način rada prekinuti pritiskom na bilo koju tipku ili zakretanjem bilo kojeg gumba.

9. Funkcija rezervacije

1> Kako biste mogli koristiti funkciju rezervacije, sat mora biti prethodno namješten. Prilikom namještanja sata mora se postaviti i funkcija rezervacije vremena, odnosno vrijeme kada pećnica treba početi s pripremom hrane. a> Pritisnite tipku za namještanje rezervacije vremena. b> Okrenite "K2" kako biste namjestili u koliko sati rezervirano vrijeme treba početi teći. Vrijeme bi trebalo biti između 0--23. c> Ponovno pritisnite tipku za postavke rezervacije. d> Okrećite "K2" kako biste postavili vrijeme rezervacije u minutama. Vrijeme bi trebalo biti između 0--59, no ovoga puta nemojte pritisnuti tipku za vrijeme. Potom okrenite gumb "K1" kako biste odabrali funkciju.

2> Pritisnite tipku kako biste postavili vrijeme pripreme hrane i temperaturu. Potom okrenite gumb "K1" kako biste namjestili vrijeme, a "K2" kako biste namjestili temperaturu. 3> Pritisnite tipku kako biste završili s postavkama pripreme hrane, a sat će biti na zaslonu sa znakom rezervacije koji neprestano svijetli. Međutim, neće biti prisutni nijedni drugi signali funkcija. Vrijeme rezervacije moguće je provjeriti pritiskom na tipku; tri sekunde kasnije zaslon će ponovno pokazati sat. 4> U rezervirano vrijeme priprema hrane automatski će započeti nakon što se oglasi zvučni signal. Simbol za rezervaciju će se ugasiti, a ostali indikativni znakovi normalno će raditi. Napomena:

1. Svjetlo, odmrzavanje i sondiranje moguće je rezervirati.
2. Tijekom statusa rezervacije jednom pritisnite tipku za poništavanje i izbornik vremena i temperature rezervacije prikazat će se na izborniku s ikonom koja će neprestano svijetliti. Ponovno pritisnite tipku za poništavanje i ekran će se vratiti na sat, ili pritisnite tipku "start" kako biste se vratili na status rezervacije.
3. Funkcija podsjetnika tijekom statusa rezervacije nije valjana.

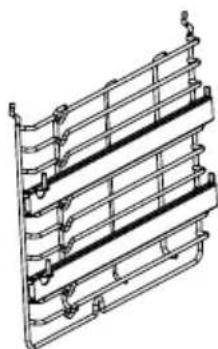

Potporanj za klizne vodilice: Ove potporne nosače polica na desnoj i lijevoj strani pećnice moguće je ukloniti kako bi se očistili zidovi pećnice (samo za određene modele).

Univerzalna tava: Za kuhanje velikih količina hrane kao što su vlažni kolači, pite, zamrznuta hrana, itd. ili pak za sakupljanje masti/prolivene tekućine i sokova od mesa.

Teleskopska vodilica: Neki modeli mogu imati teleskopsku vodilicu koja olakšava korištenje pećnice.

Ove teleskopske vodilice moguće je rastaviti radi čišćenja odvijanjem vijaka kojima su pričvršćene (samo za određene modele).

UPOZORENJE O POLOŽAJU POLICA:

Kako bi se osigurao siguran rad polica za pećnicu, nužno je ispravno postaviti police između bočnih tračnica. To će osigurati da vruća hrana ne sklizne tijekom pažljivog uklanjanja police ili klizanja.

ZAMJENA ŽARULJE

Kako biste zamijenili žarulju, postupite kako slijedi:

1> Odspojite uređaj iz mreže za napajanje ili isključite prekidač mrežnog napajanja uređaja. 2> Odvijte poklopac staklene svjetiljke zakretanjem u smjeru suprotnom od kazaljke na satu (imajte na umu da može biti jako učvršćen) i zamijenite žarulju novom žaruljom iste vrste. 3> Pritegnite poklopac staklene svjetiljke nazad na mjesto. NAPOMENA: Koristite isključivo halogene žarulje od 25-40 W/220 V-240 V, T300 °C.

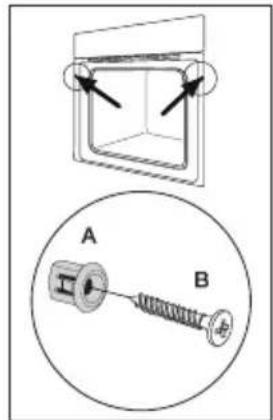

PRIČVRŠĆIVANJE PEĆNICE ZA ORMARIĆ

1. Postavite pećnicu u udubljenje ormarića.
2. Otvorite vrata pećnice.
3. Učvrstite pećnicu u kuhinjskom ormariću s dva držača razmaka „A" koji odgovaraju rupama u okviru pećnice i pričvrstite dva vijka „B".

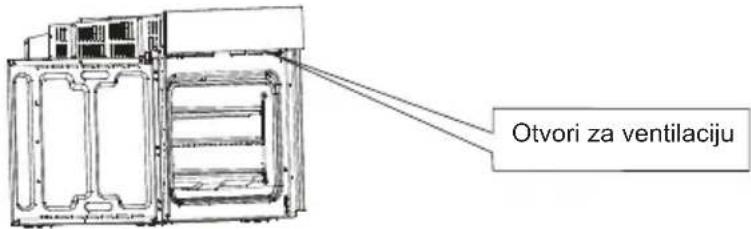

OTVORI ZA VENTILACIJU

Kada je priprema hrane završena, privremeno obustavljena ili stavljena na čekanje, ako temperatura u središtu pećnice iznosi više od 75 stupnjeva, ventilator za hlađenje nastavit će raditi još 15 minuta. Međutim, ako temperatura u središtu pećnice iznosi manje od 75 stupnjeva, ventilator za hlađenje zaustavit će se unaprijed.

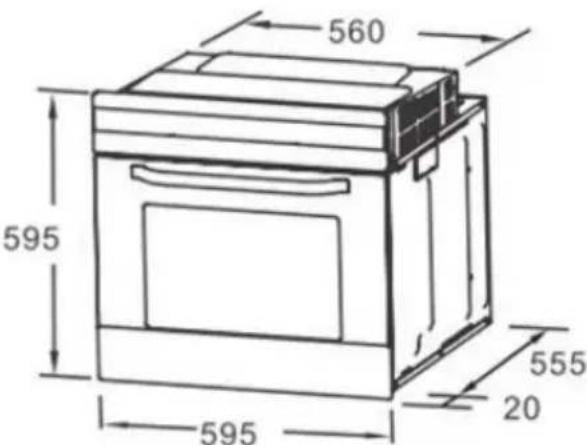

INSTALACIJA

NAPOMENA: Broj uključenih dodataka ovisi o specifičnom uređaju koji ste kupili.

ČIŠĆENJE I ODRŽAVANJE

Radi boljeg izgleda i pouzdanosti uređaj održavajte čistim. Suvremeni dizajn pećnice olakšava održavanje i svodi ga na minimum. Dijelovi uređaja koji dolaze u dodir s hranom moraju se redovito čistiti.

Uređaj isključite iz napajanja prije svakog održavanja i čišćenja jedinice. Sve upravljačke tipke postavite u položaj isključenosti (OFF). Pričekajte dok unutrašnjost jedinice više ne bude vruća, nego tek lagano topla - čišćenje jedinice je lakše kada nije topla. Površinu uređaja očistite vlažnom krpom, mekom četkom ili finom spužvom, a potom obrišite dok ne bude posve suha. U slučaju teških uprljanja, koristite toplu vodu i neabrazivno sredstvo za čišćenje. Za čišćenje stakla na vratima pećnice nemojte koristiti abrazivna sredstva za čišćenje ili oštre metalne predmete jer oni mogu izgrepsti površinu ili oštetiti staklo. Nikada ne ostavljajte kisele tvari (sok od limuna, ocat) na dijelovima od nehrđajućeg čelika. Nemojte koristiti visokotlačni uređaj za čišćenje jedinice. Tave za pečenje mogu se oprati blagim deterdžentom.

Ovaj uređaj je označen u skladu s europskom smjernicom 2012/19/EZ o otpadnoj električnoj i elektroničkoj opremi (OEEO).

Osiguravajući pravilno odlaganje ovog proizvoda, pomoći ćete u sprječavanju eventualnih negativnih posljedica po okoliš i ljudsko zdravlje do kojih bi moglo doći ako je proizvod zbrinut na neodgovarajući način. Simbol naznačen na proizvodu upućuje da ga se ne smije tretirati kao standardni komunalni otpad. Umjesto toga potrebno ga je predati na odgovarajućem sabirnom mjestu za recikliranje električne i elektroničke opreme. Odlaganje se mora provesti u skladu s lokalnim propisima o zaštiti okoliša koji određuju način zbrinjavanja otpada. Za detaljnije informacije o postupanju, oporabi i recikliranju ovog proizvoda molimo obratite se lokalnom gradskom uredu, službi za zbrinjavanje kućanskog otpada ili trgovini u kojoj ste kupili proizvod.

Upute za ugradnju pokrova okvira vrata i sklapanje rotirajućeg nosača

Priprema prije rastavljanja

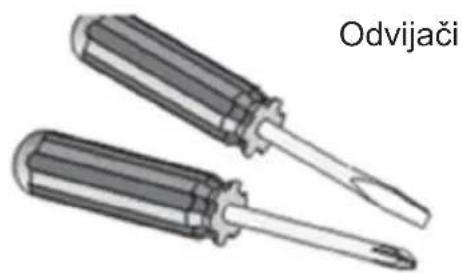

Većina alata koja će vam vjerojatno biti potrebna prikazana je niže dolje. Neki su alati neobavezni.

s Philips vrhom

s ravnim vrhom Klješta

električarska dijagonalna Podesivi francuski ključ

Utični ključevi

Rastavljanje dijelova

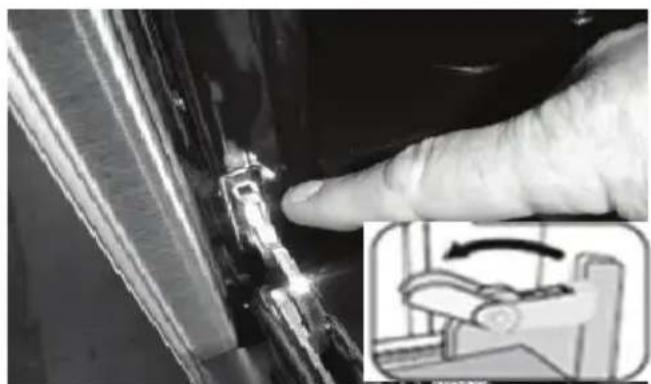

Korak br. 2: Povucite šarke prema naprijed sve dok se ne zaustave.

Šarka

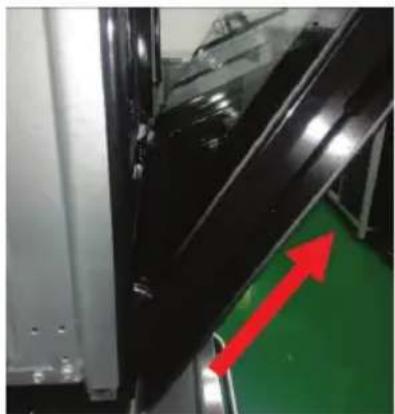

Korak br. 3: Podignite vrata tako da se nalaze pod kutom od 30° u odnosu na prednji dio pećnice. Držite vrata jednom rukom sa svake strane. Podignite pa povucite vrata.

Upozorenje: Nemojte silom povlačiti vrata kako biste spriječili lom stakla tijekom postupka rastavljanja.

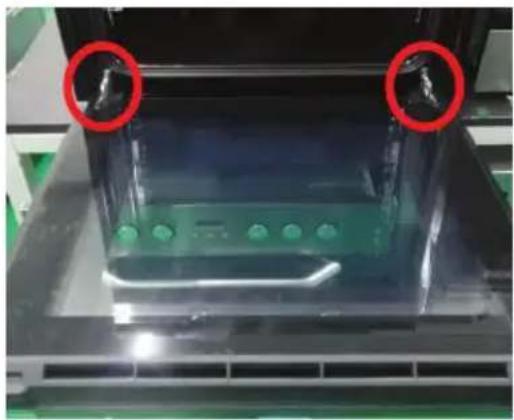

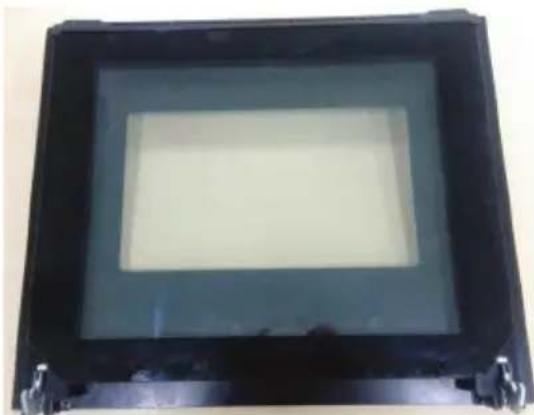

Korak br. 1: Odvojite vrata od pećnice, a zatim ih postavite vodoravno na postolje, vidi 2.1. Korak br. 2: Otvorite sklop nosača za rotaciju vrata, pogledajte postupak na sljedećoj slici.

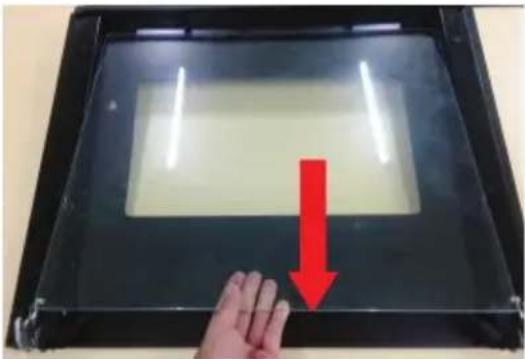

Korak br. 3: Podignite vanjsko staklo vrata i izvucite ga, a zatim izvucite srednje staklo vrata na isti način;

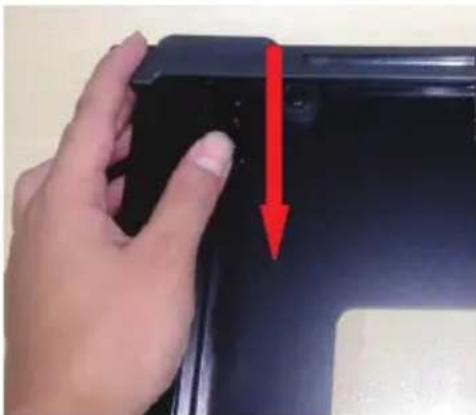

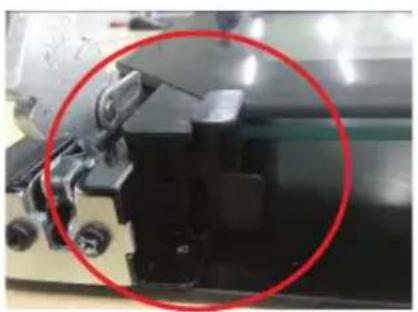

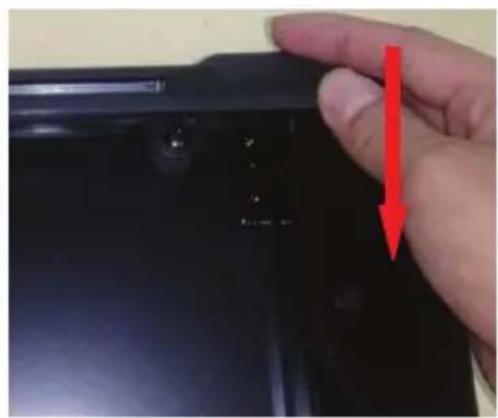

Korak br. 4: Pomoću jedne ruke gurnite poklopac okvira vrata prema sredini (1), zatim podignite poklopac drugom rukom (2);

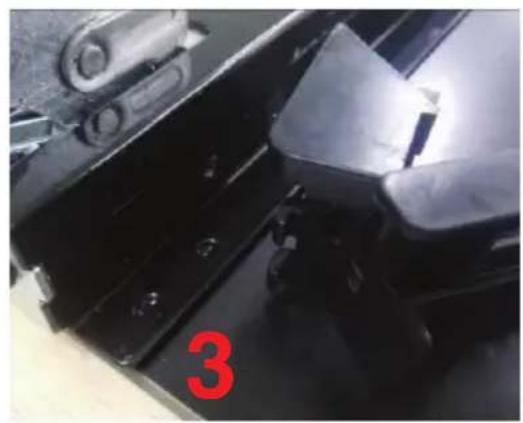

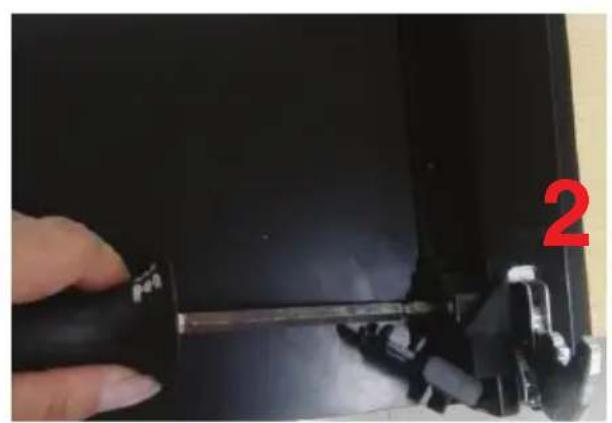

Korak br. 5: Poslužite se odvijačem za rastavljanje sklopova rotirajućih nosača, a zatim ih izvadite iz nosača vrata;

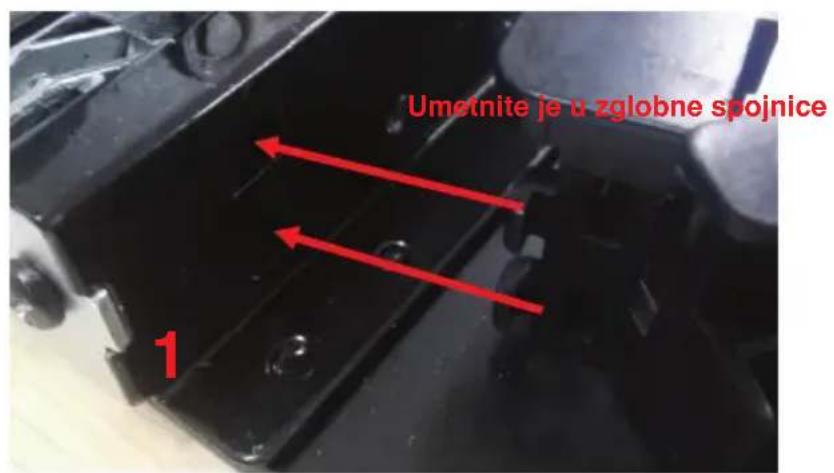

Korak br. 6: Zamijenite nove sklopove rotirajućih nosača i umetnite ih u zglobne spojnice, zatim ih pričvrstite vijkom;

Korak br. 7: Spojite novi poklopac okvira vrata na nosač i provjerite je li stabilan.

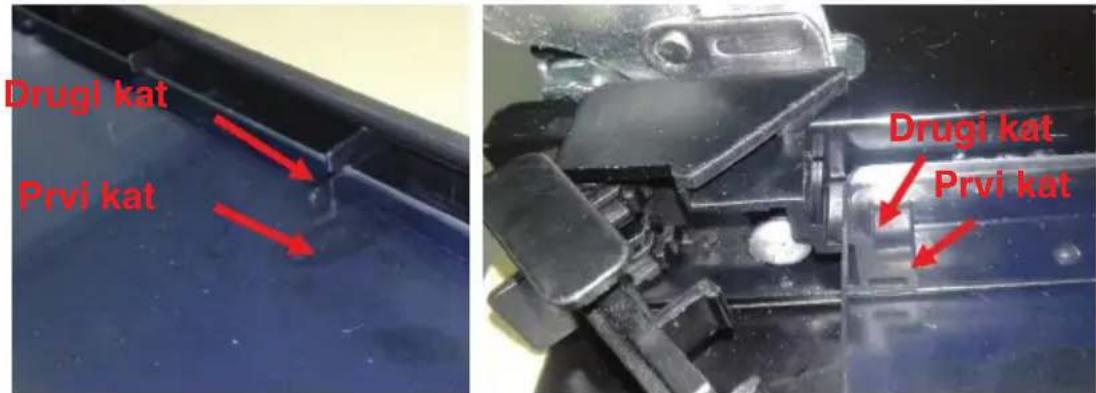

Korak br. 8: Sklopite srednje staklo vrata i obratite pažnju na to da ga se treba staviti na drugi kat pokrova okvira vrata za troslojna staklena vrata, a za četveroslojna staklena vrata potrebno je postaviti još jako jedno srednje staklo na prvi kat;

Korak br. 9: Montirajte vanjsko staklo i završite radom na zamjeni.
