MANUALE UTENTE 5B36P0250GB BLAUPUNKT

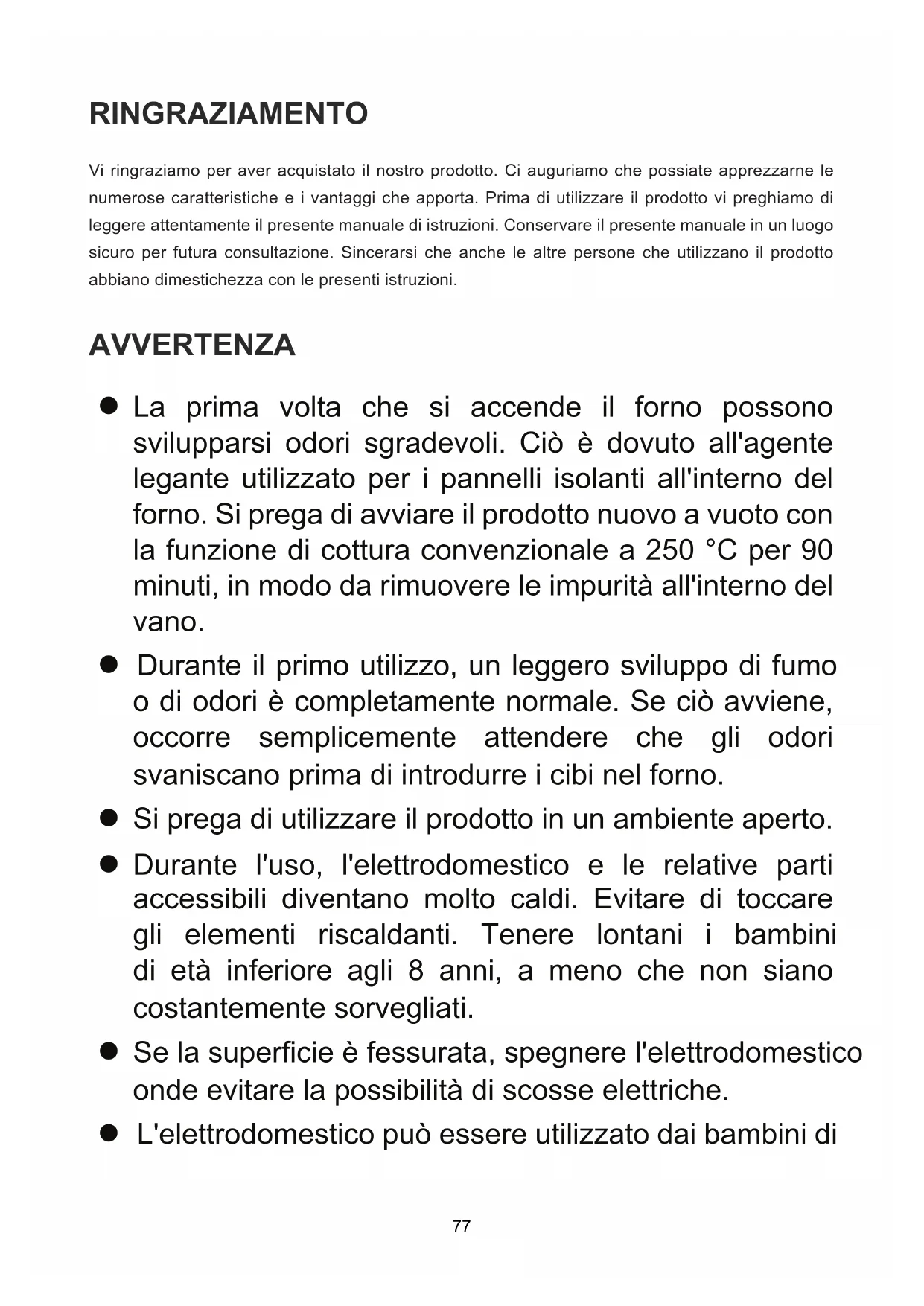

La prima volta che si accende il forno possono svilupparsi odori sgradevoli. Ciò è dovuto all'agente legante utilizzato per i pannelli isolanti all'interno del forno. Si prega di avviare il prodotto nuovo a vuoto con la funzione di cottura convenzionale a 250 °C per 90 minuti, in modo da rimuovere le impurità all'interno del vano. Durante il primo utilizzo, un leggero sviluppo di fumo o di odori è completamente normale. Se ciò avviene, occorre semplicemente attendere che gli odori svaniscano prima di introdurre i cibi nel forno.

Si prega di utilizzare il prodotto in un ambiente aperto. Durante l'uso, l'elettrodomestico e le relative parti accessibili diventano molto caldi. Evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.

Se la supercie è fessurata, spegnere l'elettrodomestico onde evitare la possibilità di scosse elettriche. L'elettrodomestico può essere utilizzato dai bambini di 77età superiore agli 8 anni e dalle persone con capacità siche, sensoriali o psichiche limitate oppure prive di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o istruite su come utilizzare l’apparecchio in sicurezza e comprendano i relativi rischi. Non far giocare i bambini con l'apparecchio. Non far effettuare la pulizia e la manutenzione a cura dell'utente dai bambini senza che siano sorvegliati. Durante l'uso, l'elettrodomestico diventa molto caldo. Evitare di toccare gli elementi riscaldanti all'interno del forno. Non consentire ai bambini di avvicinarsi al forno quando è in funzione, specialmente quando il grill è acceso.

Sincerarsi che l'elettrodomestico sia spento prima di effettuare la sostituzione della lampadina per evitare la possibilità di una scossa elettrica.

Incorporare il dispositivo di scollegamento nel cablaggio sso in conformità alle speciche di cablaggio. Sorvegliare i bambini in modo da sincerarsi che non giochino con l'elettrodomestico.

L'elettrodomestico non è inteso per essere utilizzato da persone (inclusi bambini) con capacità siche, sensoriali o psichiche limitate oppure prive di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza. Durante l'uso, le parti accessibili possono diventare bollenti. Tenere lontano i bambini dall'elettrodomestico. 78 Incorporare Il dispositivo di scollegamento da tutti i poli nel cablaggio sso in conformità alle regole di cablaggio. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un incaricato dell'assistenza o da persone dalla qualica simile in modo da evitare rischi. Non utilizzare detergenti abrasivi e aggressivi o raschietti aflati in metallo per pulire il vetro dello sportello del forno a microonde, in quanto questi possono grafare la supercie, con la conseguente rottura. Non utilizzare un pulitore a vapore.

Gli elettrodomestici non sono intesi per funzionare mediante un timer esterno o un sistema di controllo remoto separato. Le istruzioni per l'uso dei modelli del forno con diverse guide per griglie e leccarde contengono anche le istruzioni per il corretto montaggio di questo accessorio.

79CONSIGLI DI SICUREZZA

Non utilizzare il forno a piedi scalzi. Non toccare il forno a mani umidi o bagnati.

Per quanto riguarda il forno: non aprire spesso lo sportello del forno durante il tempo di cottura. Far installare e mettere in funzione l'elettrodomestico da un tecnico qualicato. Il produttore non è responsabile dei danni eventualmente causati da una collocazione errata dell'elettrodomestico e da un'installazione effettuata da personale non qualicato. Se lo sportello o il cassetto del forno sono aperti, non lasciare alcun oggetto su di essi, in caso contrario l'elettrodomestico può sbilanciarsi, oppure lo sportello può rompersi. Alcuni componenti dell'elettrodomestico possono conservare a lungo il calore; è necessario quindi attendere che si raffreddino prima di toccarli nei punti esposti direttamente al calore. Se non si intende utilizzare l'elettrodomestico per un tempo prolungato, si consiglia di scollegarlo dall'alimentazione elettrica.

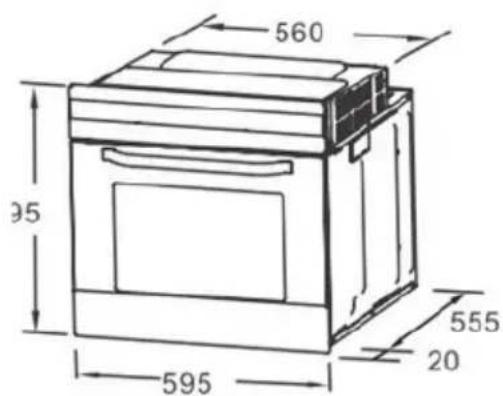

INSTALLAZIONE DEL FORNO NELL'UNITÀ DELLA CUCINA

Installare il forno all'interno dello spazio fornito dall'unità della cucina; esso può essere installato al di sotto di un piano di lavoro o in una colonna. Fissare in posizione il forno avvitandolo utilizzando i due fori di ssaggio presenti nel telaio. I fori di ssaggio si trovano nel vano del forno. Per garantire un'adeguata ventilazione, osservare le dimensioni e le distanze necessarie al momento di ssare il forno. IMPORTANTE L'alloggiamento della cucina in cui inserire il forno deve essere adatto a consentire il funzionamento adeguato dell'elettrodomestico. I pannelli dell'unità della cucina accanto al forno devono essere realizzati in materiale resistente al calore. Sincerarsi che le colle delle unità realizzate in legno impiallacciato siano in grado di resistere ad una temperatura minima di 120 ºC. Le plastiche o le colle non in grado di resistere a tali temperature si sciolgono deformando l'unità, una volta alloggiato il forno all'interno dello stesso; i componenti elettrici devono inoltre essere completamente isolati. Questo è un requisito di sicurezza prescritto per legge. Tutte le protezioni devono essere ssate saldamente in posizione in modo che sia impossibile rimuoverle senza utilizzare utensili speciali. Rimuovere il lato posteriore dell'unità della cucina per garantire l'adeguata circolazione dell’aria. Sul lato posteriore del forno ci deve essere uno spazio minimo di 35 mm.

DICHIARAZIONE DI CONFORMITÀ

Una volta sballato il forno, sincerarsi che non sia stato danneggiato in alcun modo. In caso di dubbi, non utilizzarlo: contattare un professionista qualicato. Tenere lontano dalla portata dei bambini i materiali di imballaggio quali sacchetti di plastica, polistirolo o chiodi; questi infatti rappresentano una fonte di pericolo per i bambini. 80Simbolo Lampadina del forno: consente all'utente di osservare il progredire della cottura senza aprire lo sportello. La lampadina del forno si accende per tutte le funzioni di cottura Scongelamento: la circolazione dell'aria a temperatura ambiente consente uno scongelamento più rapido del cibo congelato (senza dover utilizzare il calore). È un modo delicato ma rapido di accelerare lo scongelamento dei piatti pronti, dei prodotti con ripieno di crema, ecc. Riscaldamento inferiore: un elemento riscaldante nascosto nella parte inferiore del forno fornisce un calore più concentrato nella parte inferiore dei cibi senza dorarli. È ideale per cuocere lentamente piatti quali sformati, stufati, pasticcini e pizze di cui si desidera una base croccante. La temperatura può essere impostata all'interno dell'intervallo di 60-120 °C. La temperatura predenita è di 60 °C. Cottura con riscaldamento superiore e inferiore: il riscaldamento superiore e inferiore lavorano insieme per garantire la cottura a convezione dei cibi. La temperatura può essere impostata all'interno dell'intervallo di 50-250 °C. La temperatura predenita è di 220 °C. Cottura con riscaldamento superiore e inferiore e ventola: la combinazione data da entrambi gli elementi riscaldanti e la ventola fornisce un calore più uniforme ed efcace, riducendo il consumo di energia no al 30-40%. I piatti vengono dorati leggermente all'esterno rimanendo succosi e morbidi all'interno. Nota: questa funzione è adatta per la grigliatura e per la cottura di arrosti ad alta temperatura. La temperatura può essere impostata all'interno dell'intervallo di 50-250 °C. La temperatura predenita è di 220 °C.Grill: il grill interno si accende e si spegne per mantenere la temperatura impostata. La temperatura può essere impostata all'interno di un intervallo di 180-240 °C. La temperatura predenita è di 210 °C. Doppio grill: in questo caso l'elemento riscaldante radiante e l'elemento riscaldante superiore lavorano insieme. La temperatura può essere impostata all'interno di un intervallo di 180-240 °C. La temperatura predenita è di 210 °C. Doppio grill con ventola: in questo caso l'elemento riscaldante radiante e l'elemento riscaldante superiore lavorano insieme alla ventola. La temperatura può essere impostata all'interno dell'intervallo di 180-240 °C. La temperatura predenita è di 210 °C. Riscaldamento a convezione: la ventola per il ricircolo d'aria è circondato da un elemento riscaldante ad anello che funge da fonte di calore supplementare per la cottura a convezione. In modalità a convezione la ventola si attiva automaticamente per migliorare la circolazione dell'aria all'interno del forno, creando un calore uniforme per la cottura. La temperatura può essere impostata all'interno dell'intervallo di 50-240 °C. La temperatura predenita è di 180 °C.Funzione pirolitica: quando viene impostata la modalità pirolitica, appare la scritta LED “PYR” sul display. La temperatura di default è 450 °C. Il timer può essere impostato a 1:30 o 2:00 ore. Pulsante Timer Pulsante Tempo Pulsante Stop Pulsante Start

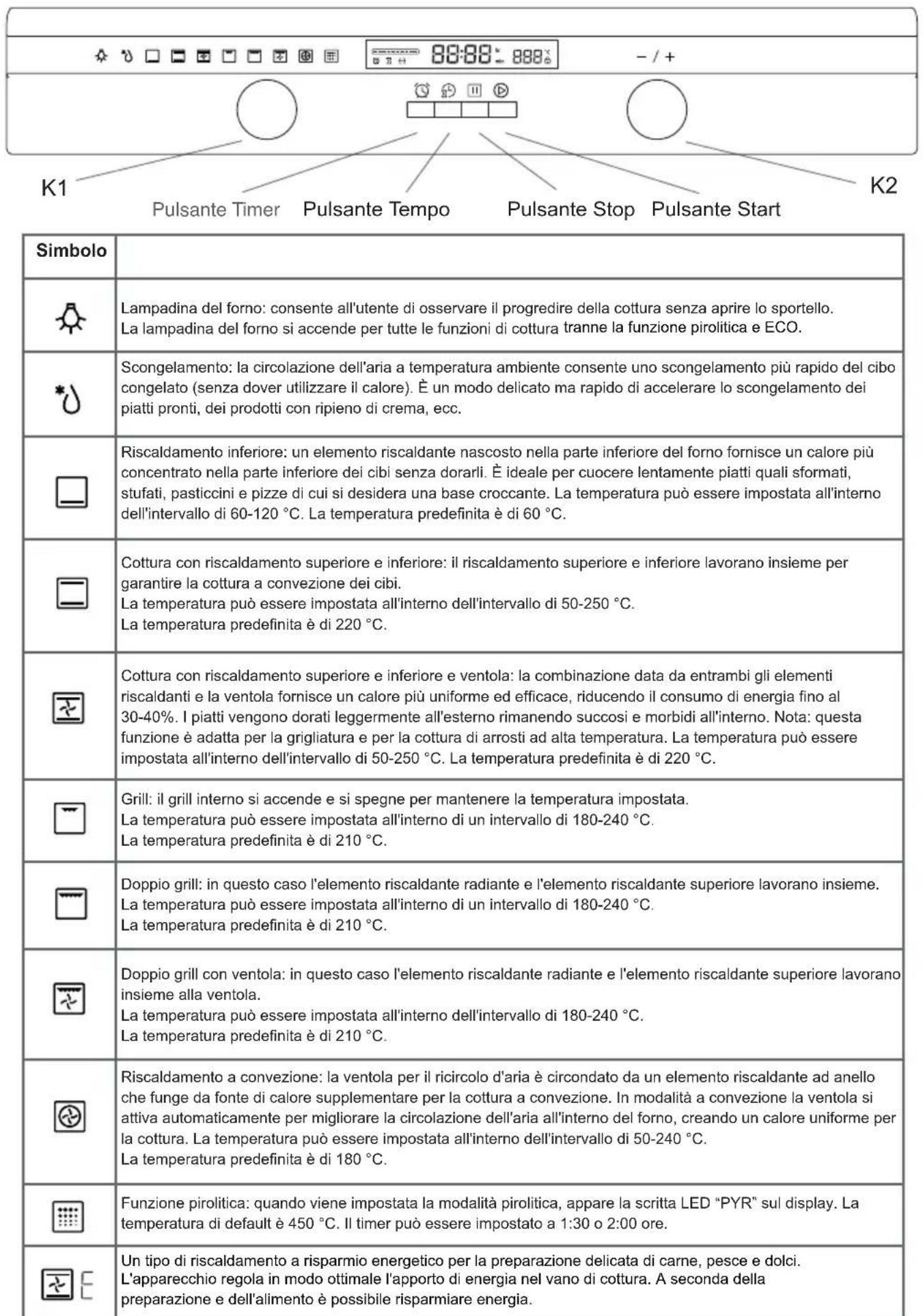

DESCRIZIONE DEL PRODOTTO

Un tipo di riscaldamento a risparmio energetico per la preparazione delicata di carne, pesce e dolci. L'apparecchio regola in modo ottimale l'apporto di energia nel vano di cottura. A seconda della preparazione e dell'alimento è possibile risparmiare energia.

tranne la funzione pirolitica e ECO.ISTRUZIONI D'USO

1. Impostazione dell'orologio

Dopo aver collegato l'unità all'alimentazione elettrica, i simboli “0:00” saranno visibili sul display. 1> Premere “ ”. Le cifre riferite all'ora lampeggiano. 2> Ruotare “K2” per regolare l'impostazione riferita all'ora (valore compreso tra 0 e 23). 3> Premere “ ”. Le cifre riferite ai minuti lampeggiano. 4> Ruotare “K2” per regolare l'impostazione riferita ai minuti (valore compreso tra 0 e 59). 5> Premere “ ” per terminare l'impostazione dell'orologio. “:” lampeggia, e l'ora si accende. Nota: l'orologio è impostato sulla visualizzazione delle 24 ore. Dopo aver acceso il forno, l'orologio, se non è stato ancora impostato, indica “0:00”.

2. Impostazione della funzione

1> Ruotare “K1” per scegliere la funzione di cottura desiderata. Il simbolo corrispondente si accende. 2> Ruotare “K2” per regolare la temperatura. 3> Premere “ ” per confermare l'inizio della cottura. 4> Se si ignora la fase 2, premere “ ” per confermare l'inizio della cottura; il tempo predenito è di 9 ore, la temperatura predenita comparirà sul display a LED. NOTA: 1> Gli step di impostazione del tempo delle manopole sono i seguenti: 0-0:30 min: step di 1 minuto 0:30-9:00 ore: step di 5 minuti 2> Gli step di impostazione della temperatura sono di 5° C, e 30° C per la funzione grill. 3> Ruotando “K1” è possibile impostare all'inizio della cottura il tempo di cottura. Dopodiché premere “ ” per confermare. Se “ ” non viene premuto entro 3 secondi, il forno tornerà al tempo impostato in precedenza per continuare la cottura. 4> Ruotando “K2” è possibile impostare all'inizio della cottura la temperatura. Il relativo display si accende. Dopodiché premere “ ” per iniziare la cottura. Se “ ” non viene premuto entro 3 secondi, il forno tornerà alla temperatura impostata in precedenza per continuare la cottura.

3. Impostazione dell'accensione della lampadina del forno

1> Ruotare “K1” per selezionare la relativa funzione. L'icona corrispondente si accende. 2> Premere il pulsante “ ” per iniziare. “0:00” e l'icona della lampadina “ ” si accendono, “:” lampeggia.

824. Funzione di interrogazione

Negli stati che seguono, è possibile utilizzare la funzione di interrogazione; dopo 3 secondi l'elettrodomestico ritorna nello stato corrente. 1> Durante il funzionamento, se l'orologio è stato impostato, premere il pulsante “ ” per visualizzare il tempo corrente; se è stata impostata la funzione timer, premere il pulsante “ ” per visualizzare il tempo del timer. 2> Nello stato Timer, se l'orologio è stato impostato, premere il pulsante “ ” per visualizzare il tempo corrente. 3> Nello stato di visualizzazione dell'orologio, se è stata impostata la funzione del tempo di ritardo, premere il pulsante “ ” per visualizzare il tempo di ritardo.

5. Funzione di blocco per bambini

Per attivare la funzione di blocco: premere “ ” e “ ” simultaneamente per tre secondi. Risuona un lungo segnale acustico, e “ ” si accende. Per disattivare la funzione di blocco: premere “ ” e “ ” simultaneamente per 3 secondi. Risuona un lungo segnale acustico, indicando la disattivazione del blocco per bambini. Nota: a forno in funzione, se si vuole interrompere la cottura, premere rapidamente il pulsante Stop. Non è necessario premere a lungo il pulsante Stop; questa azione non è valida.

l'elettrodomestico dispone della funzione timer, il cui tempo può essere programmato tra 0:01 e 9:59 ore. Il timer può essere impostato solamente a forno in modalità standby. Per impostare il timer seguire le istruzioni qui sotto: 1> Premere il pulsante di impostazione del timer “

2> Ruotare “K2” per impostare l‘ora del timer (deve essere compresa tra 0 e 9). 3> Premere nuovamente il pulsante di impostazione del timer “

4> Ruotare “K2” per impostare i minuti del timer (devono essere compresi tra 0 e 59). 5> Premere “ ” per confermare l‘impostazione. Il conto alla rovescia del tempo ha inizio. Nota: al termine del tempo impostato il cicalino del forno risuona per 10 volte. È possibile annullare la funzione timer durante l‘impostazione premendo il pulsante “

una volta impostato il timer, è possibile annullarlo premendo due volte il pulsante Stop.

7. Funzione Start/Pausa/Annulla

1> Se è stato impostato il tempo di cottura, premere “ ” per iniziare la cottura. Se la cottura è in pausa, premere “ ” per proseguire la cottura. 2> Durante il processo di cottura, premere una volta “ ” per mettere in pausa la cottura. Premere due volte “ ” per annullare la cottura.

838. Funzione di risparmio energetico

1> In standby e con il timer impostato, premere “ ” per tre secondi. Il display a LED si spegne portandosi in modalità di risparmio energetico. 2> Se non vengono effettuate operazioni sul forno nel giro di 10 minuti in standby, il display a LED si spegne portandosi in modalità di risparmio energetico. 3> In modalità di risparmio energetico, premere un pulsante qualsiasi o ruotare una manopola qualsiasi per uscire dalla modalità di risparmio energetico.

9. Funzione di tempo di ritardo

1> Per utilizzare la funzione tempo di ritardo, occorre impostare preventivamente l'orologio. L'ora in cui deve accendersi l'elettrodomestico deve essere impostata allo stesso modo dell'orologio (a> Premere il pulsante di impostazione del tempo di ritardo “ ”; b> Ruotare “K2” per impostare l'ora relativa al tempo di ritardo. L'ora deve essere compresa tra 0 e 23. c> Premere nuovamente il pulsante di impostazione del tempo di ritardo “ ”. d> Ruotare “K2” per impostare i minuti relativi al tempo di ritardo (devono essere compresi tra 0 e 59), senza però premere il pulsante dell'orologio. Dopodiché ruotare la manopola “K1” per selezionare la funzione. 2> Premere il pulsante “ ” per impostare il tempo e la temperatura di cottura. Dopodiché ruotare la manopola “K1” per regolare il tempo, e “K2” per regolare la temperatura. 3> Premere il pulsante “ ” per terminare l'impostazione della cottura, e l'orologio comparirà sul display con il simbolo del tempo di ritardo “ ” sempre acceso. Non compariranno tuttavia altri simboli di funzione. Il tempo di ritardo può essere vericato premendo “ ”, 3 secondi dopo comparirà nuovamente l'orologio sul display. 4> Giunta l'ora corrispondente al tempo di ritardo, la cottura inizierà automaticamente dopo il segnale acustico emesso dal cicalino. Il simbolo relativo alla preselezione dell'ora “ ” si spegne, e il display mostra nuovamente i simboli consueti. Nota:

1. Con le seguenti funzioni non è possibile preselezionare l'ora di avvio: accensione della lampadina,

scongelamento e sonda di temperatura interna.

2. Durante lo stato tempo di ritardo, premere una volta il pulsante Annulla. Il tempo e la temperatura

del menu relativo al tempo di ritardo compariranno con l'icona del menu accesa in maniera ssa. Premendo nuovamente il pulsante Annulla, il display ritorna a visualizzare l'orologio, oppure premere il pulsante Start per tornare allo stato tempo di ritardo.

3. Durante lo stato tempo di ritardo, la funzione timer non è valida.

8410. Funzione pirolitica Questa funzione consente di pulire a fondo la cavità del forno. 1> Ruotare “K1” per selezionare la funzione pirolitica. Il LED sul display mostra la scritta “PYR”. 2> Premere “ ” per confermare la cottura. E il tempo di default è 2 ore, il LED sul display mostra la scritta “PYR”. 3> Ruotare “K1” per modicare il tempo di pirolisi. Il timer può essere impostato a 1:30 o 2:00 ore. Nota: A) Se lo sportello del forno non è chiuso, il comando è invalido alla pressione del tasto di avvio; il LED sul display visualizza “DOOR”, “PYR”. B) Se la temperatura al centro del forno è superiore a 320 °C, la pressione del tasto di avvio sarà invalida. Il LED sul display mostra la scritta “COOL” e “PYR”. Se la temperatura al centro del forno è inferiore a 200 °C, premere il tasto di annullamento una volta e il sistema si arresta; premere di nuovo e il sistema ritornerà allo stato di attesa. Se superiore a 200 °C, schiacciare il tasto di annullamento una volta e il sistema ritornerà direttamente allo stato di attesa. C) Se si apre lo sportello quando il forno è in funzione, il LED sul display mostra la scritta “DOOR” e il cicalino emette un segnale acustico continuo nché la porta non viene chiusa o nché non si preme il tasto di annullamento. D) Prima di attivare la funzione di pulizia pirolitica, rimuovere qualsiasi fuoriuscita in eccesso e accertarsi che il forno sia vuoto. Non lasciare oggetti all’interno (es. padelle, leccarde, stampi, griglie, ecc.), in quanto questi potrebbero subire dei danni. E) Una volta terminata la pulizia pirolitica, non interrompere l’alimentazione per 1 ora.

1> La lampadina del forno si accende con tutte le funzioni. 2> Una volta impostato il programma di cottura, se il pulsante “ ” non è stato premuto nel giro di cinque minuti, sarà visualizzato il tempo corrente, oppure il forno tornerà nello standby. Il programma impostato non sarà valido. 3> Se il cicalino viene effettivamente premuto, questo risuona una volta, se invece non viene premuto, questo non reagisce. 4> Al termine della cottura il cicalino risuona cinque volte in modo da avvisare opportunamente l‘utente. 85ACCESSORI Griglia: per la grigliatura di piatti e per disporre teglie per la cottura di arrosti e la grigliatura. Guide di supporto: queste guide di supporto, disposte sul lato destro e sinistro del forno, possono essere rimosse per pulire le pareti del forno (solo per modelli specici). Leccarda universale: per cuocere grandi quantità di cibo, quali torte, paste e pasticcini, cibo surgelato, ecc., oppure per raccogliere il grasso fuoriuscito dai cibi o i succhi della carne. Guide telescopiche: alcuni modelli possono essere dotati di guide telescopiche per facilitare l'utilizzo del forno. Queste guide telescopiche possono essere smontate per la pulizia svitando le relative viti di ssaggio (solo per modelli specici).

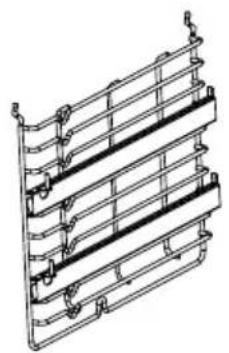

86ATTENZIONE DURANTE L'INSERIMENTO DELLE GRIGLIE O

DELLE LECCARDE: per garantire l'esercizio sicuro dell'elettrodomestico, prestare assolutamente attenzione a che le griglie o le leccarde vengano inserite correttamente tra le guide laterali. Ciò garantirà che i cibi bollenti non scivolino durante l'estrazione della griglia o della leccarda.

SOSTITUZIONE DELLA LAMPADINA

Per sostituire la lampadina procedere come segue: 1> Scollegare l'elettrodomestico dalla rete elettrica, oppure spegnere l'interruttore automatico della presa di corrente dell'unità. 2> Svitare la copertura della lampadina in vetro ruotandola in senso antiorario (nota: può essere necessario esercitare della forza), e sostituire la lampadina con una nuova dello stesso tipo. 3> Avvitare nuovamente in posizione la copertura della lampadina in vetro. NOTA: utilizzare solamente lampadine allogene da 25-40 W/220 V-240 V, T 300 °C.

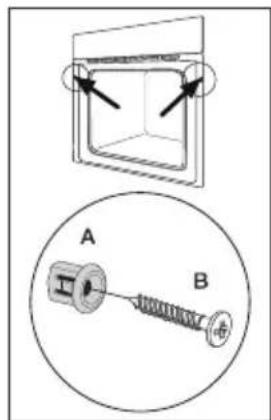

FISSAGGIO DEL FORNO AL MOBILE

1. Inserire il forno nella rientranza del mobile.

2. Aprire lo sportello del forno.

3. Fissare il forno al mobile della cucina con due distanziatori “A” adatti

ai fori presenti nel telaio del forno, e inserire le due viti “B”.

oAperture di ventilazione

APERTURE DI VENTILAZIONE

Al termine della cottura, oppure in stato di pausa o di standby, se la temperatura presente al centro del forno supera i 75° C, la ventola di raffreddamento continuerà a funzionare per 15 minuti. In caso contrario, se la temperatura presente al centro del forno è inferiore ai 75° C, la ventola di raffreddamento si arresterà preventivamente. INSTALLAZIONE NOTA: il numero di accessori inclusi dipende dal tipo di elettrodomestico acquistato.

88PULIZIA E MANUTENZIONE

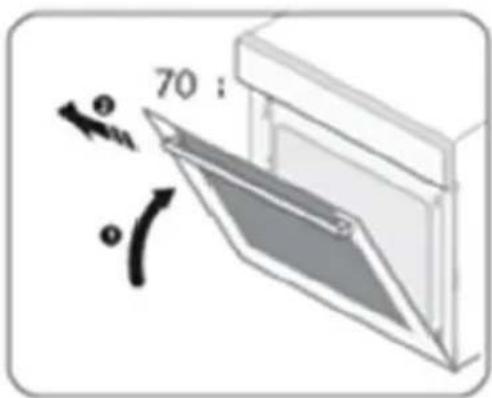

Perché l'elettrodomestico continui ad essere afdabile ed avere un aspetto gradevole nel corso del tempo, si consiglia di mantenerlo pulito. Il design moderno dell'unità facilita la manutenzione, che è ridotta al minimo. Le parti dell'unità che vengono a contatto con il cibo devono essere pulite regolarmente. Scollegare l'elettrodomestico dalla corrente prima di effettuare qualsiasi lavoro di manutenzione e pulizia. Portare tutti i comandi in posizione OFF. Attendere nché l'interno dell'unità non è più bollente ma ancora leggermente caldo: ciò faciliterà le operazioni di pulizia. Pulire la supercie dell'unità con uno stronaccio umido, un spazzolino morbido o una spugna molle, dopodiché asciugare. In caso di forte sporcizia, utilizzare acqua calda con un prodotto detergente non abrasivo. Per pulire il vetro dello sportello del forno, non utilizzare detergenti abrasivi o raschietti aflati in metallo, che possono grafare la supercie o provocare il danneggiamento del vetro. Non lasciare mai sostanze acide (succo di limone, aceto) sulle parti in acciaio inox. Non utilizzare un pulitore ad alta pressione per pulire l'unità. Le leccarde possono essere lavate con un detersivo delicato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali effetti negativi sull'ambiente e sulla salute umana, altrimenti causati da una gestione inappropriata dello smaltimento del prodotto. Il simbolo sul prodotto indica che questo prodotto non deve essere trattato come riuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. I riuti devono essere smaltiti in conformità alle normative locali in materia di controllo ambientale. Per informazioni più dettagliate sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufcio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. 89Cacciaviti A testa piatta Phillips Chiavi per dadi Pinza per cavi Tronchesi a taglienti diagonali Chiave inglese Cerniera bloccabile Pinze Smontaggio dei componenti Istruzioni di installazione del listello di copertura dello sportello e del gruppo staffa di rotazione Preparazione prima dello smontaggio La maggior parte degli utensili necessari è illustrata di seguito. Alcuni utensili sono opzionali. Smontaggio dello sportello del forno Fase 1: aprire completamente lo sportello del forno. Fase 2: inserire i blocchi su entrambe le cerniere no all'arresto. 90Fase 3: sollevare lo sportello nché non forma un angolo di 30° con la parte frontale del forno. Tenere lo sportello su entrambi i lati con due mani. Sollevare lo sportello ed estrarlo. Avvertenza: non estrarre lo sportello esercitando forza ed evitare che il vetro si rompa durante la procedura di smontaggio. Avvertenza: le molle della cerniera potrebbero sganciarsi provocando lesioni personali. Avvertenza: non sollevare né trasportare lo sportello del forno tenendolo dall'impugnatura. Smontaggio dei componenti dello sportello del forno. Fase 1: rimuovere lo sportello del forno, e disporlo in piano sul piano di lavoro su di un supporto morbido, vedi 2.1. Fase 2: aprire il gruppo staffa di rotazione dello sportello, a questo proposito fare riferimento all'azione illustrata nella gura che segue.

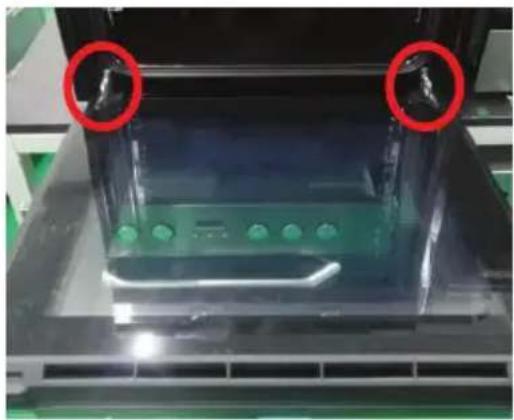

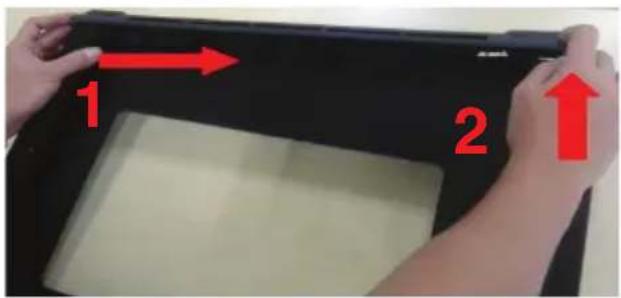

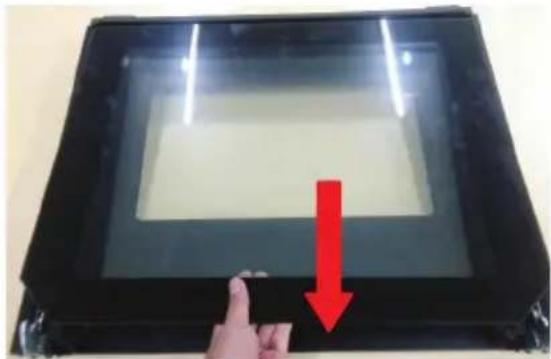

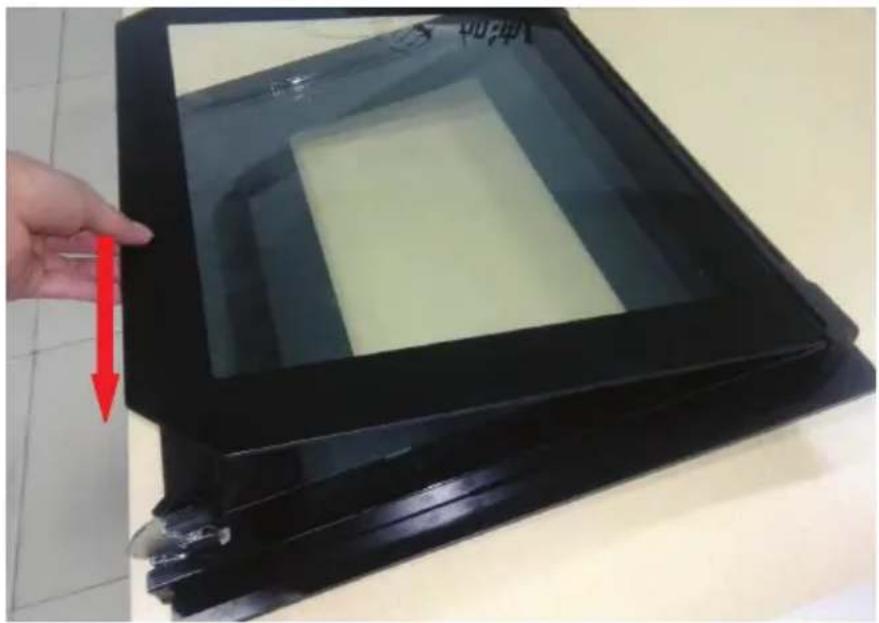

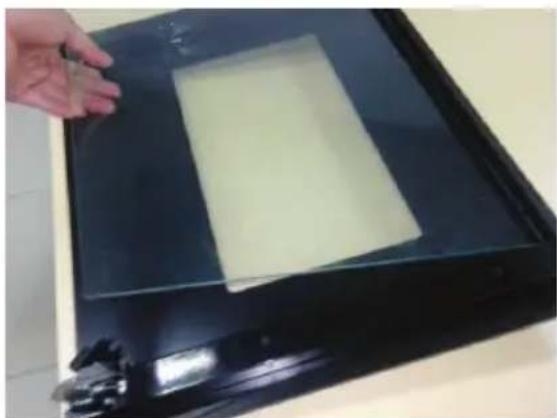

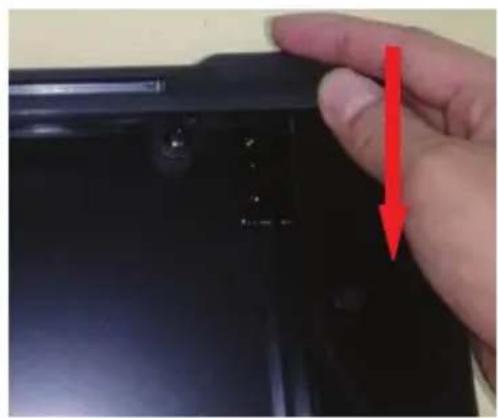

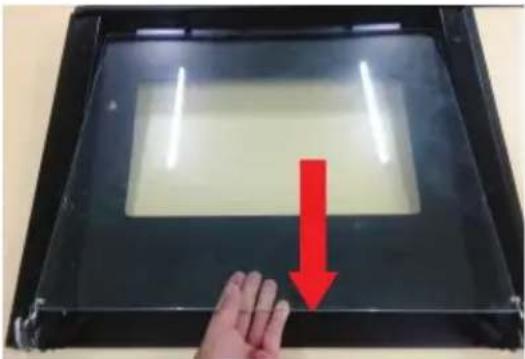

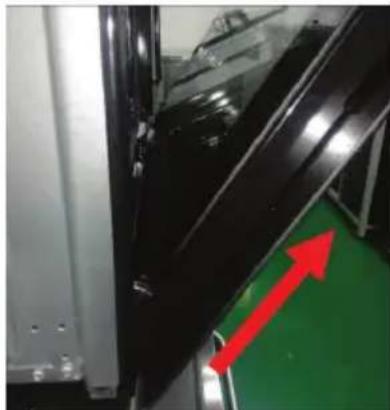

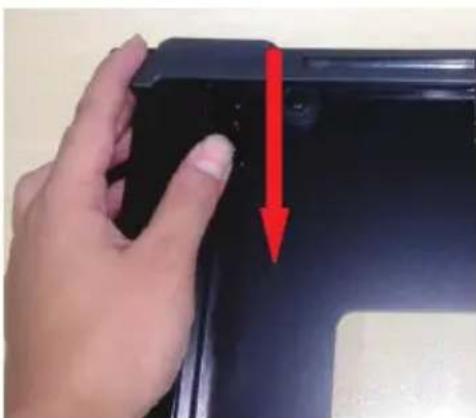

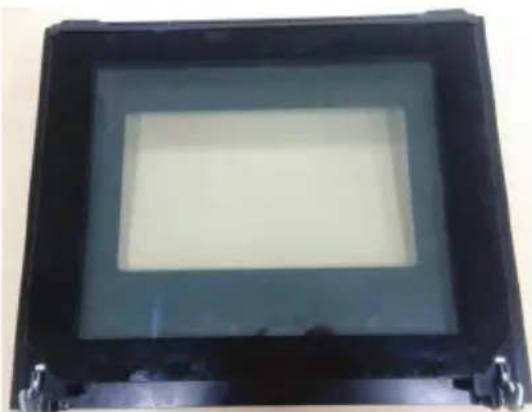

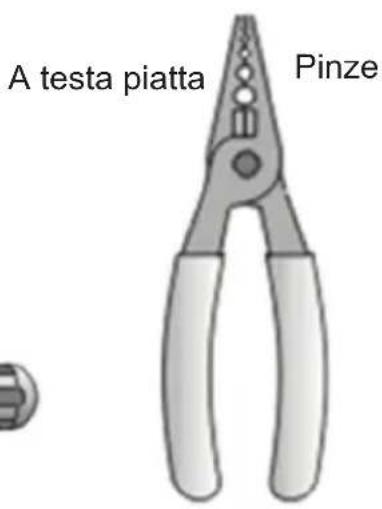

Fase 3: sollevare ed estrarre il vetro esterno dello sportello, dopodiché estrarre nello stesso modo il vetro centrale dello sportello; Fase 4: utilizzare una mano per spingere il listello di copertura dello sportello verso la parte centrale (1), dopodiché sollevare la copertura con l'altra mano (2);

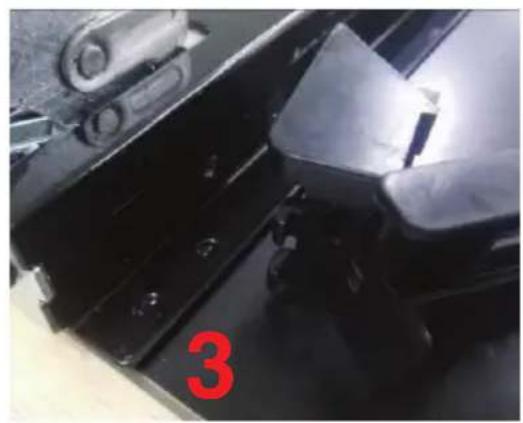

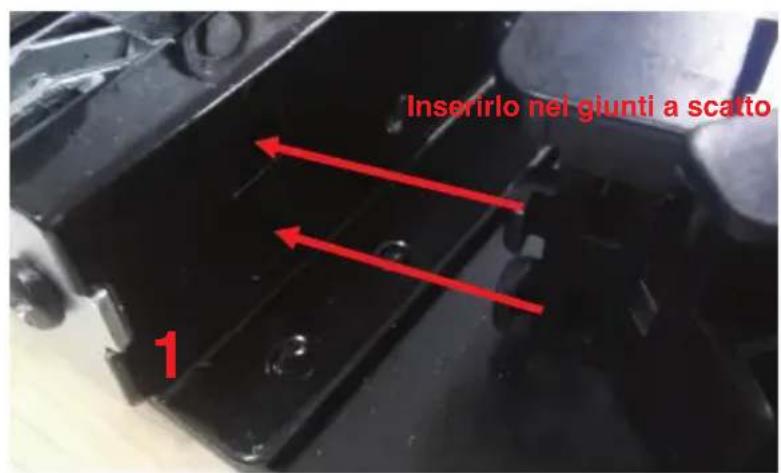

Inserirlo nei giunti a scatto

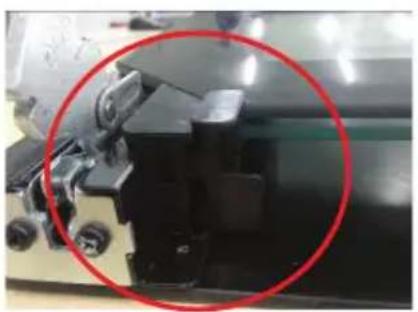

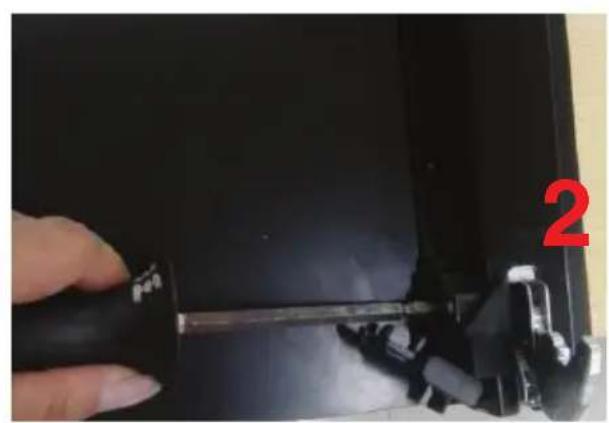

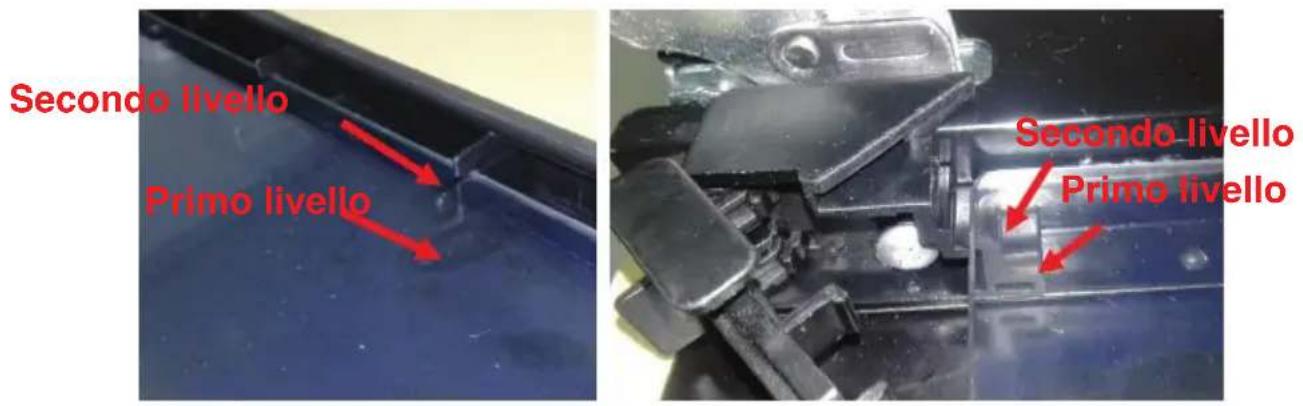

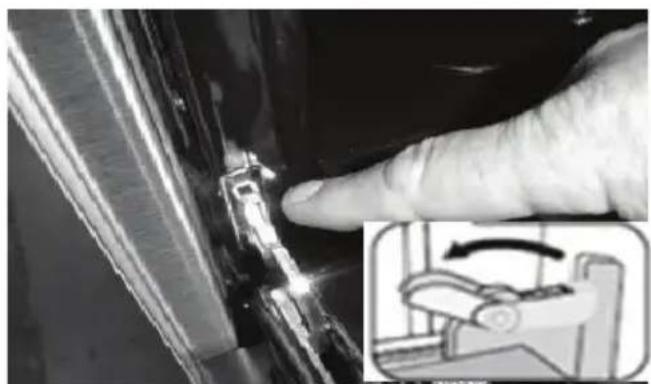

Fase 5: allentare il gruppo staffa di rotazione con l'ausilio del cacciavite, dopodiché rimuovere il gruppo dal telaio dello sportello; Fase 6: sostituire i gruppi staffa di rotazione e inserirli nei giunti a scatto, inne ssarli con la vite;
