MANUALE UTENTE 5H10S0040 BLAUPUNKT

Prima di utilizzare l'apparecchio leggere attentamente le istruzioni di sicurezza.

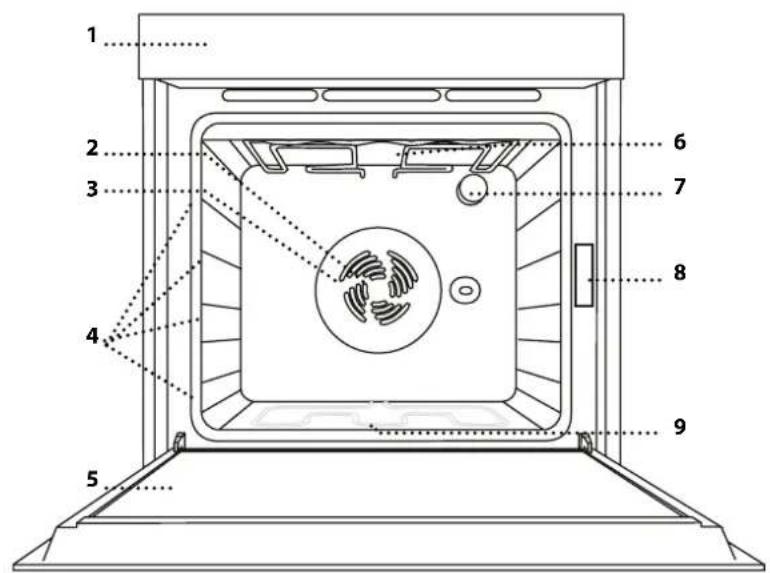

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8 9

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visibile)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
5. Porta
6. Resistenza superiore / Grill
   7.Luce
7. Targhetta matricola (da non rimuovere)
8. Resistenza inferiore (non visibile)

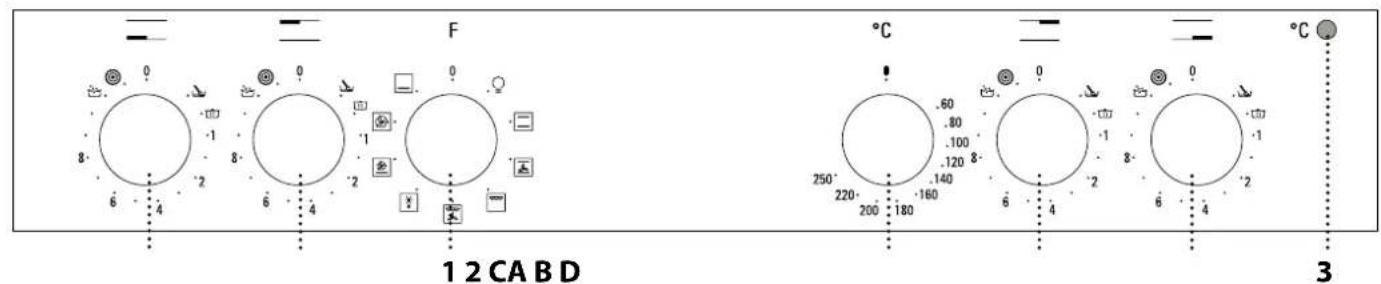

PANNELLO COMANDI

F 1 2 CA B D °C 3

COMANDI FORNO

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Ruotare nella posizione 0 per disattivare il forno.

2. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura desiderata.

Si accende durante la fase di riscaldamento. Si spegne al raggiungimento della temperatura desiderata.

CONTROLLI PIANO COTTURA

A. per zona di cottura anteriore sinistra.
B. per zona di cottura posteriore sinistra.
C. per zona di cottura posteriore destra.
D. per zona di cottura anteriore destra.

ACCESSORI

GRIGLIA LECCARDA (SE PRÉSENTE)

Il numero di accessori può variare a seconda del modello acquistato.

Gli altri accessori non in dotazione possono essere acquistati separatamente presso il Servizio Assistenza Tecnica.

INSERIRE LA GRIGLIA E GLI ALTRI ACCESSORI

• Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo dapprima il lato rialzato orientato verso l'alto.
• Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

RIMUOVERE E RIMONTARE LE GRIGLIE LATERALI

• Per rimuovere le griglie, togliere le viti di fissaggio (se presenti) da entrambi i lati con l'aiuto di una moneta o di un attrezzo adatto. Quindi sollevare le guide ed estrarre le parti inferiori dai relativi alloggiamenti: a questo punto è possibile rimuovere le griglie.
• Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendo sollevato, quindi abbassarle in posizione nelle sedi inferiori. Rimontare le viti di fissaggio.

FUNZIONI

OFF

Per spegnere il forno.

LUCE

Per accendere/spegnere la luce del forno.

STATICO

Per cuocere qualsiasi tipo di pietanza su un ipiano.

VENTILATO

Per cuocere carni e torte con ripieno liquido

(salate o dolci) su un solo ripiano, pizze su singolo o doppio livello. Questa funzione permette di ottenere pietanze dorate e croccanti sia sopra che sotto. Per le cotture su due livelli, invertire la posizione degli alimenti a metà cottura per ottenere un risultato più omogeneo.

GRILL

Per grigliare bistecche, spiedini e salsicce,

cucinare verdure gratinate o tostare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

TURBO GRILL

Per arrostire grandi tagli di carne (cosce, roast beef, pollo). Si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. Con questa funzione è possibile utilizzare il girarrosto, se presente.

SCONGELAMENTO

alimenti.

BOTTOM (INFERIORE)

Per dorare le pietanze alla base. Questa funzione può anche essere utilizzata per le cotture lente, per ultimare la cottura di piatti molto liquidi (dolci o salate) o per addensare salse e condimenti.

TERMOVENTILATO

Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti diversi che richiedono la medesima temperatura di cottura. Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

TURBOFAN (TURBOVENTILATO)

Per ottenere cibi con una base croccante e una superficie soffice. Ideale per cuocere su singolo livello torte con composto liquido senza base precotta. Questa funzione è ideale anche per piatti pronti surgelati.

PRIMO UTILIZZO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale.

Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno.

Scaldare il forno a 250°C per un'ora, utilizzando preferibilmente la funzione "Ventilato". Durante questa procedura il forno deve essere vuoto.

Seguire le istruzioni per impostare correttamente la funzione.

Note: Si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza dell'icona della funzione desiderata.

2. AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su 0 e 1

3. PRERISCALDAMENTO

Una volta avviata la funzione, il LED del termostato si accende per segnalare che si è attivata la fase di preriscaldamento.

Al termine di questa fase, il LED del termostato si spegne ad indicare che il forno ha raggiunto la temperatura impostata: a questo punto, posizionare gli alimenti all'interno e procedere con la cottura.

Note: inserire gli alimenti nel forno prima della fine del preriscaldamento può compromettere i risultati di cottura.

. FUNZIONAMENTO DEL PIANO COTTURA

(vedere le istruzioni fornite con il piano cottura).

Ruotare in senso orario la manopola di comando della zona di cottura interessata fino a selezionare l'impostazione di potenza richiesta.

Il pannello comandi del forno è dotato di 4 manopole regolabili che controllano il funzionamento del piano. Le manopole comando del piano cottura sono contrassegnate da una scala numerica corrispondente ai differenti livelli di potenza e da una serie di simboli di funzione.

TEPORE

Per far lievitare la pasta, ammorbidire il

burro tolto dal frigo, mantenere al caldo i biberon o la pappa dei bambini, per preparare lo yogurt,

sciogliere il cioccolato, ecc. La funzione è disponibile soltanto con la spia del calore residui accesa. Per il funzionamento, accertarsi che la spia di calore residuo della zona di cottura che si desidera utilizzare sia accesa. Ruotare la manopola su 🚫. Per disattivare questa funzione, cambiare la posizione della manopola.

MANTENIMENTO CALORE

Per mantenere la temperatura costante a 60°

fino a fine cottura. Per selezionare questa funzione, ruotare la manopola su 📄.

EBOLLIZIONE RAPIDA

Per portare rapidamente l'acqua ad

ebollizione; questa funzione resta attiva per un tempo prestabilito. Allo scadere del tempo, il piano di cottura ritorna automaticamente sul livello di potenza massimo. Può essere attivata anche a cottura già iniziata. Importante: Prima di attivare questa funzione, accertarsi di aver messo la pentola sulla zona di cottura prescelta per evitare di danneggiare la superficie del piano. I valori di prestazione specificati per questa funzione sono garantiti per tutti i piani di cottura vetroceramici. Per il funzionamento, mettere la pentola sulla zona di cottura prescelta e ruotare la manopola su 📁. Disattivare cambiando la posizione della manopola.

MULTIZONA

È disponibile sulle piastre anteriore sinistra e posteriore sinistra. Allarga l'area di riscaldamento del piano per permettere l'uso di pentole grandi, ovali o rettangolari. Per selezionare questa funzione: ruotare la manopola su Ⓞ e aspettare che la spia di calore residuo corrispondente alla piastra inizi a lampeggiare. Per azionare la zona tripla (se disponibile), attendere fino a quando il LED inizia a lampeggiare velocemente. Selezionare il livello di potenza richiesta ruotando la manopola in senso antiorario. La spia di calore residuo resta accesa per indicare che il piano di cottura è inserito. Per deselezionare il livello di potenza, ruotare in senso antiorario la manopola su 0.

Note: è possibile disattivare la funzione multizona soltanto su piani dotati da zona di cottura doppia e tripla.

TABELLA DI COTTURA

RICETTA FUNZIONE PRERISC.			TEMPERATURA(°C)	DURATA(MIN)	LIVELLOE ACCESSORI
Torte lievitate	[SASA]	Si 160 - 180 35 - 55			2
		Si 150 - 170 30 - 90			3 1
Torte ripiene(cheese cake, strudel, torta di frutta)	[HDBT]	Si 150 - 190 30 - 85			2
		Si 150 - 190 35 - 90			3 1
Biscotti/Tortine		Si 170 - 180 15 - 40			3
	[ZAZS]	Si 150 - 175 20 - 45			3 1
Bigné		Si 180 30 - 40			3
		Si 170 - 190 35 - 45			3 1
Meringhe	[WZZY]	Si 90	120 - 130		3
		Si 90	130 - 150		3 1
Pane / Pizza / Focaccia	[TTGC]	Si 190 - 250 15 - 50			2
		Si 190 - 250 25 - 50			3 1
Pizza surgelata		Si 250 10 - 15			2
		Si 250 10 - 20			3 1
Torte salate(torta di verdure, quiche)		Si 175 - 200 40 - 50			2
		Si 175 - 190 50 - 65			3 1
Vols-au-vent / Salatini di pastasfoglia		Si 180 - 200 20 - 30			3
		Si 175 - 200 25 - 45			3 1
Lasagne / Pasta al forno / Cannelloni/Sformati		Si 190 - 200 40 - 65			2
Agnello / Vitello / Manzo / Maiale1 kg		Si 190 - 200 90 - 110			2
	[SXT2]
Pollo / Coniglio / Anatra 1 kg		Si 190 - 200	65 - 85		2
Tacchino / Oca 3 kg		Si 190 - 200	140 - 180		1/2
Pesce al forno / al cartoccio(filetto, intero)	[SWZS]	Si 180 - 200 40 - 60			2
Verdure ripiene(pomodori, zucchine, melanzane)		Si 175 - 200 50 - 60			2
Pane tostato		Si 200	2 - 5		4
Roast beef al sangue 1 kg		-	200	35 - 50 **	2
Cosciotto di agnello/Stinco	[7WAD]	-	200	60 - 90 **	2
Patate arrosto - 200 45 - 55 **					2
Verdure gratinate - 200 20 - 30					2
Lasagne e carne		Sì	200	50 - 100 ***	3 1
Carne & Patate	[DS6D]	Sì	200	45 - 100 ***	3 1
Pesce e verdure	[SY5S]	Sì	175	30 - 50 ***	3 1

* Ruotare il cibo a metà cottura
** Girare il cibo a due terzi della cottura (se necessario).
*** La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

FUNZIONI	Statico	Grill	Turbo Grill	Termoventilato	Ventilato
ACCESSORI	Griglia		Tortiera su griglia		Leccarda / Teglia

CONSIGLI UTILI

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si intendono dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto).

Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche pentole e accessori in pirex o in ceramica, i tempi di cottura si allungheranno leggermente. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di

cottura si allungheranno leggermente.

COTTURA SIMULTANEA DI PIETANZE DIVERSE

Utilizzando la funzione "Termoventilato", è possibile cuocere contemporaneamente alimenti diversi (ad esempio: pesce e verdure) che richiedono la stessa temperatura, su differenti ripiani. Si potranno estrarre prima gli alimenti che richiedono tempi di cottura più brevi e lasciare continuare la cottura per quelli che necessitano di tempi più lunghi.

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di effettuare qualsiasi intervento di manutenzione o pulizia.

Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Indossare guanti protettivi.

Il forno deve essere scollegato dalla rete elettrica prima di effettuare qualsiasi tipo di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente con pH neutro. Asciugare con un panno.
• Non utilizzare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. per asciugare la condensa dovuta alla cottura di alimenti ad alto contenuto di acqua, usare a forno freddo un panno o una spugna.
• Pulire i vetri della porta con detergenti liquidi

specifici.

- La porta del forno può essere rimossa per facilitare la pulizia.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forno dalla rete elettrica.
2. Svitare il coperchio dalla luce, sostituire la lampadina e riavvitare il coperchio sulla luce.
3. Ricollegare il forno alla rete elettrica.

Note: Usare solo lampadine ad incandescenza da 25-40W/230V tipo E-14, T300°C o lampadine alogene da 20-40W/230 V tipo G9, T300°C. La lampadina utilizzata nel prodotto è progettata specificamente per gli apparecchi domestici e non è adatta all'illuminazione generale degli ambienti domestici (Regolamento CE 244/2009). Le lampade sono disponibili presso il Servizio Assistenza Tecnica.

- In caso di impiego di lampade alogene, non maneggiarle a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio.

RIMOZIONE E MONTAGGIO DELLA PORTA

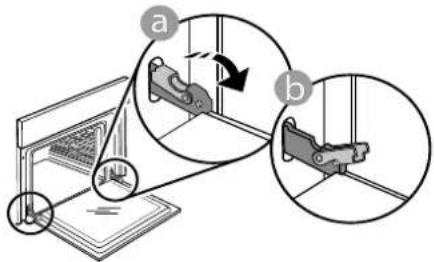

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

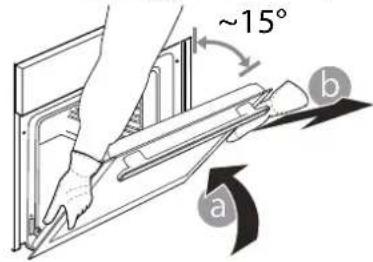

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia. È sufficiente rimuovere la porta continuando a chiuderla e tirandola contemporaneamente verso l'alto, finché non si sgancia dalla propria sede. Togliere la porta e appoggiarla su un piano morbido.

~15° a b

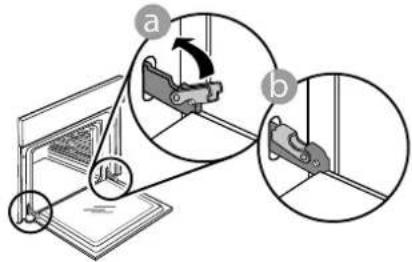

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.

2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Applicare una leggera pressione per verificare che i fermi siano nella posizione corretta.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Nel caso non lo fosse, ripetere i passi sopra descritti: La porta potrebbe danneggiarsi se non funziona correttamente.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione
Il forno non funziona. Interruzione	di corrente elettrica.Disconnessione dalla rete principale.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.

ASSISTENZA

Quando si contatta il nostro Servizio Assistenza, indicare i codici riportati sulla targhetta di identificazione del prodotto.
