GEBRUIKSAANWIJZING 5H10S0040 BLAUPUNKT

1. Ventilator

2. Circulair verwarmingselement (niet zichtbaar)

3. Roostergeleiders (het niveau staat aangegeven op de voorkant van de oven)

5.Deur

1. Bovenste verwarmingselement/grill

7.Lamp

8.Identificatieplaatje (niet verwijderen)

1. Onderste verwarmingselement (niet zichtbaar)

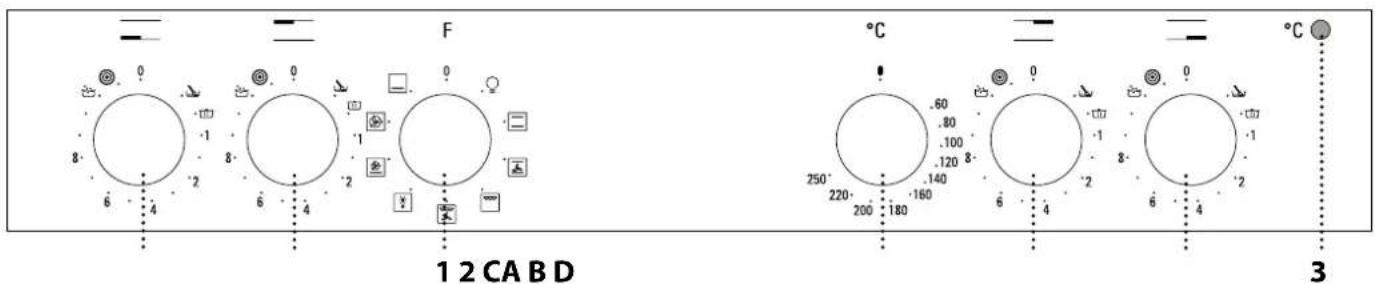

BEDIENINGSPANEEEL

1 2 CA B D 3

BEDIENINGSELEMENTEN OVEN

1. SELECTIEKNOP

Om de oven in te schakelen door het selecteren van een functie.

Op 0 zetten om de oven uit te schakelen.

2. THERMOSTAATKNOP

Draai om de gewenste temperatuur te selecteren.

3. LED THERMOSTAAT/VOORVERWARMING

Gaat aan tijdens het verwarmen. Gaat uit wanneer de gewenste temperatuur bereikt is.

BEDIENINGEN VAN DE KOOKPLAAT

A. voor kookzone linksvoor.

B. voor kookzone linksachter.

C. voor kookzone rechtsachter.

D. voor kookzone rechtsvoor.

ACCESSOIRES

ROOSTER DRUIPPLAAT (INDIEN AANWEZIG)

Het aantal accessoires is afhankelijk van het aangeschafte model..

Andere accessoires die er niet bij zijn geleverd, kunnen afzonderlijk worden aangekocht via de klantendienst.

HET ROOSTER EN ANDERE ACCESSOIRES PLAATSEN

• Schuif het rooster horizontaal over de geleiders en zorg ervoor dat de zijde met de geheven rand naar boven gericht is.
• Andere accessoires, zoals de opvangbak en de bakplaat, worden op dezelfde wijze als het rooster horizontaal in de oven geschoven.

DE GELEIDERS VAN HET ROOSTER VERWIJDEREN EN TERUGPLAATSEN

- Om de roostergeleiders te verwijderen, verwijdert

u de schroeven (indien aanwezig) aan beide kanten met behulp van een munt of een gereedschap. Til de geleiders op en trek de onderste gedeelten uit hun zittingen: de roostergeleiders kunnen nu verwijderd worden.

- Om de roostergeleiders weer te plaatsen, moet men ze eerst achteraan in hun bovenste zitting steken. Houd ze rechtop, schuif ze in de ovenruimte en laat ze dan in de juiste positie in de onderste zitting zakken. Draai de bevestigingsschroeven weer aan.

FUNCTIES

OFF

Om de oven uit te schakelen.

LAMPJE

Om het ovenlampje in/uit te schakelen.

CONVENTIONEEL

Voor het bereiden van gerechten op één hoogte.

CONVECTIEBAKKEN

Voor het bereiden van vlees en taarten

met een vloeibare vulling (hartig of zoet) op één steunhoogte en pizza's op één of twee steunhoogtes. Met deze functie worden de korst en de bodem gelijkmatig goudbruin en krokant. Bij bereiding op twee steunhoogtes wordt geadviseerd om de gerechten halverwege de bereiding van plaats te verwisselen voor een gelijkmatiger resultaat.

GRILL

Voor het grillen van karbonades, spiesen en worstjes, gratineren van groenten of om brood te roosteren. Voor het grillen van vlees wordt geadviseerd de opvangbak te gebruiken om het braadvet op te vangen: Plaats de pan op één van de niveaus onder de rooster en voeg 500 ml drinkwater toe.

TURBO GRILL

Voor het grillen van grote stukken vlees (lamsbouten, rosbief, hele kip). Wordt geadviseerd de opvangbak te gebruiken om het braadvet op te vangen: Plaats de pan op één van de niveaus onder de rooster en voeg 500 ml drinkwater toe. Het braadspit (indien aanwezig) kan met deze functie worden gebruikt.

BEZIG MET ONTDOOIEN

Voor het versnellen van het ontdooien van voedsel.

ONDERWARMTE

— Om de onderzijde van de gerechten mooi bruin te bakken. De functie kan ook gebruikt worden voor slow cooking, om de bereiding van heel vloeibare gerechten af te ronden (zoet of hartig) of om sauzen en jus in te dikken.

HETELUCHT

Om verschillende soorten voedsel te bereiden met dezelfde bereidingstemperatuur op verschillende niveaus (maximaal drie) tegelijk. Met deze functie worden er geen geuren van het ene naar het andere gerecht overgebracht.

TURBOVENTILATOR

Voor voedsel met een krokante bodem en een zachte korst. Ideaal voor het bereiden van taarten met een vloeibare vulling zonder voorgebakken bodem op één steunhoogte. Deze functie is ook ideaal voor diepvriesproducten.

HET APPARAAT VOOR HET EERST GEBRUIKEN

Een nieuwe oven kan geuren afgeven die tijdens het productieproces zijn achtergebleven: dit is volkomen normaal.

Voordat u begint met het bereiden van voedsel, raden we daarom aan om de lege oven te verwarmen, om alle mogelijke geuren te verwijderen.

Verwijder alle beschermende karton of transparante film uit de oven en verwijder eventuele accessoires aan de binnenkant.

Verwarm de oven tot 250 °C gedurende ongeveer een uur met de functie "Convectiebakken". De oven moet

leeg zijn gedurende deze tijd.

Volg de instructies voor de correcte instelling van de functie.

Opmerkingen: Het is raadzaam om de ruimte na het eerste gebruik van het apparaat te luchten.

DAGELIJKS GEBRUIK

1. EEN FUNCTIE SELECTEREN

Om een functie te selecteren, draait u de keuzeknop naar het symbool van de gewenste functie.

2. EEN FUNCTIE INSCHAKELEN

Om de geselecteerde functie te starten, draai de thermostaatknop op de gewenste temperatuur.

Om de functie op elk moment te onderbreken, zet de oven uit, draai de keuzeknop en de thermostaatknop op 0 en .

3. VOORVERWARMEN

Nadat de functie is geactiveerd, zal de LED-thermostaat inschakelen om aan te geven dat het voorverwarmingsproces begonnen is. Aan het einde van dit proces schakelt de LED-thermostaat uit, wat aangeeft dat de oven de ingestelde temperatuur heeft bereikt: plaats het voedsel in de oven en ga verder met het bereiden.

Let op: Het voedsel in de oven plaatsen vooraleer de fase van de voorverwarming afgelopen is zal een negatief effect hebben op het uiteindelijk resultaat van de bereiding.

. WERKING VAN DE KOOKPLAAT

(raadpleeg de gebruiksaanwijzing die bij de kookplaat wordt geleverd).

Draai de bedieningsknop van de betreffende kookzone naar rechts op de gewenste stand.

Op het bedieningspaneel bevinden zich 4 knoppen voor de bediening van de kookplaat. Op de knoppen worden de verschillende stroomstanden met nummers aangegeven en de verschillende functies met symbolen.

GEMATIGD VERWARMEN Deze functie is geschikt voor het laten rijzen van deeg, om koude boter zacht te laten worden, babyzuigflessen of pap warm te houden, om yoghurt te maken, chocolade te smelten, etc. Is

alleen beschikbaar als het restwarmtelampje brandt. Controleer eerst of het restwarmtelampje van de betreffende kookzone brandt. Draai vervolgens de knop op 🚗. De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

WARMHOUDEN

Zorgt voor een constante temperatuur van 60 °C tot het einde van de bereidingstijd. Draai de knop naar om deze functie te selecteren.

SNELKOKEN

Deze functie zorgt ervoor dat water snel aan de kook wordt gebracht; de functie blijft een vaste tijd ingeschakeld. Als de tijd om is, schakelt de kookzone automatisch terug naar de maximale stroomstand. De snelkookfunctie kan ook geactiveerd worden nadat u al op de betreffende kookzone met koken bent begonnen. Belangrijk: Zorg er alvorens deze functie te selecteren voor dat de pan op de geselecteerde kookzone is geplaatst om beschadiging van de kookplaat te voorkomen. De gespecificeerde prestatiewaarden voor deze functie worden gegarandeerd voor alle glaskeramische kookplaten. Om deze functie in te schakelen zet u de pan eerst op de geselecteerde kookzone en draait u de knop vervolgens op 📁. De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

MULTIZONE

Is beschikbaar voor de kookzones linksvoor en linksachter. Breidt het verwarmde gebied van de kookplaat uit, zodat u grote, ovale of rechthoekige pannen kunt gebruiken. Om deze functie in te schakelen: draai de knop op ☺ en wacht tot het restwarmtelampje van de betreffende kookzone gaat knipperen. Wacht totdat het lampje sneller begint te knipperen om de driedubbele zone (indien aanwezig) in te schakelen. Kies de gewenste stand door de knop naar links te draaien. Het restwarmtelampje blijft branden om aan te geven dat de kookplaat is ingeschakeld. Draai de knop naar links op 0 om de functie uit te schakelen.

Let op: De multizone-functie werkt alleen bij de dubbele en drievoudige kookzones.

BEREIDINGSTABEL

RECEPT FUNCTIE VOORVERWARMEN			TEMPERATUUR(°C)	DUUR(MIN)	NIVEAUEN ACCESSOIRES
Luchtig gebak		Ja 160 - 180 35 - 55			2
		Ja 150 - 170 30 - 90			3 1
Gevulde taart (kaastaart, strudel, vruchtentaart)		Ja 150 - 190 30 - 85			2
		Ja 150 - 190 35 - 90			3 1
Koekjes / taartjes		Ja 170 - 180 15 - 40			3
		Ja 150 - 175 20 - 45			3 1
Soesjes		Ja 180 30 - 40			3
		Ja 170 - 190 35 - 45			3 1
Meringues		Ja 90	120 - 130		3
		Ja 90	130 - 150		3 1
Brood / pizza / focaccia		Ja 190 - 250 15 - 50			2
		Ja 190 - 250 25 - 50			3 1
Diepvriespizza		Ja 250 10 - 15			2
		Ja 250 10 - 20			3 1
Hartige taarten (groentetaart, quiche)		Ja 175 - 200 40 - 50			2
		Ja 175 - 190 50 - 65			3 1
Pasteitjes / Bladerdeeghapjes		Ja 180 - 200	20 - 30		3
		Ja 175 - 200 25 - 45			3 1
Lasagne / pasta uit de oven / cannelloni / ovenschotels		Ja 190 - 200	40 - 65		2
Lamsvlees / kalfsvlees / rundvlees / varkensvlees 1 kg		Ja 190 - 200	90 - 110		2
Kip / konijn / eend 1 kg		Ja 190 - 200	65 - 85		2
Kalkoen / gans 3 kg	[WBC5]	Ja 190 - 200	140 - 180		1 / 2
Vis uit de oven / in folie (filet, heel)		Ja 180 - 200	40 - 60		2
Gevulde groenten (tomaten, courgettes, aubergines)		Ja 175 - 200 50 - 60			2
Geroosterd brood		Ja 200	2 - 5		4
Rosbief rood 1 kg		-	200	35 - 50 **	2
Lamsbout / schenkel		-	200	60 - 90 **	2
Gebakken aardappeltjes		-	200	45 - 55 **	2
Groentegratin - 200 20 - 30					2
Lasagne en vlees		Ja	200	50 - 100 ***	3 1
Vlees en aardappelen		Ja	200	45 - 100 ***	3 1
Vis en groente		Ja	175	30 - 50 ***	3 1

* Draai het vlees halverwege de bereidingstijd om
** Draai het voedsel na tweederde van de bereidingstijd om (indien nodig).
*** Geschatte tijdsduur: Gerechten kunnen op verschillende tijdstippen afhankelijk van de persoonlijke voorkeur uit de oven worden verwijderd.

FUNCTIES
	Conventioneel	Grill	Turbo Grill	Turbohetelucht	Convectie- bakken
ACCESSOIRES	Rooster		taartvorm op rooster		Druipplaat / Bakplaat

NUTTIGE TIPS

LEZEN VAN DE BEREIDINGSTABEL

De tabel geeft een overzicht van de beste functie, accessoires en het niveau voor het bereiden van verschillende soorten gerechten. Bereidingstijden starten vanaf het moment dat het gerecht in de oven is geplaatst. De voorverwarmingstijd (indien nodig) wordt niet meegerekend. De bereidingstemperaturen en -duur zijn bij benadering en zijn afhankelijk van de hoeveelheid voedsel en het type accessoire dat wordt gebruikt. Gebruik eerst de laagste aanbevolen waarden. Als de bereiding niet naar wens is, kunt u hogere waarden gebruiken. Geadviseerd wordt om de bijgeleverde accessoires te gebruiken en indien mogelijk taartvormen en bakplaten van donker metaal. U kunt ook vuurvaste of aardewerk pannen en accessoires

gebruiken; de bereidingstijden zijn dan iets langer. U kunt ook vuurvaste of aardewerk pannen en accessoires gebruiken; de bereidingstijden zijn dan iets langer.

Met de functie "Turbohetelucht" kunt u tegelijkertijd verschillende gerechten bereiden (bijvoorbeeld: vis en groenten), op verschillende roosters. Haal de gerechten die klaar zijn uit de oven en laat de gerechten die meer tijd nodig hebben in de oven staan.

REINIGING EN ONDERHOUD

Zorg ervoor dat de oven afgekoeld is vooraleer te onderhouden of te reinigen. Gebruik geen stoomreinigers.

Gebruik geen staalwol, schuursponsjes of schurende/ bijtende reinigingsproducten, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Draag beschermende handschoenen. De oven moet worden losgekoppeld van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert.

EXTERNE OPPERVLAKKEN

• Reinig de oppervlakken met een vochtig microvezeldoekje.
  Als ze zeer vuil zijn, voeg dan een paar druppels neutraal afwasmiddel toe aan het water. Afdrogen met een droge doek.
• Gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met de oppervlakken het apparaat, verwijder het dan onmiddellijk met een vochtig microvezeldoekje.

INTERNE OPPERVLAKKEN

- Na elk gebruik moet de oven afkoelen en dan gereinigd worden, bij voorkeur wanneer die nog warm is, om afzettingen of vlekken veroorzaakt door voedselresten te verwijderen. Laat voor het drogen

van condens die zich heeft gevormd vanwege het breiden van voedsel met een hoog vochtgehalte de oven volledig afkoelen en veeg het af met een doek of spons.
- Maak het glas van de deur schoon met een geschikt vloeibaar reinigingsmiddel.
- Om de oven gemakkelijker te kunnen reinigen, kan de deur worden verwijderd.

ACCESSOIRES

Laat de accessoires na gebruik weken in water met afwasmiddel. Pak ze vast met handschoenen als ze nog heet zijn. Voedselresten kunnen met een afwasborstel of met een sponsje worden verwijderd.

VERVANGEN VAN HET LAMPJE

1. Koppel de oven los van de netvoeding.
2. Schroef het beschermkapje van de lamp, vervang de lamp en schroef het beschermkapje weer op de lamp.
3. Sluit de oven weer aan op de netvoeding.

Let op: Gebruik alleen gloeilampen van 25-40W/230V type E-14, T300°C, of halogeenlampen van 20-40W/230 V type G9, T300°C. De lamp die in het product wordt gebruikt is specifiek ontworpen voor huishoudapparaten en is niet geschikt voor ruimteverlichting (EC-Richtlijn Nr. 244/2009). De lampjes zijn verkrijgbaar bij de Consumentenservice. - Als u halogeenlampen gebruikt, mag u ze niet met uw blote handen hanteren, aangezien uw vingerafdrukken schade kunnen veroorzaken. Gebruik de oven niet voordat het beschermkapje is teruggeplaatst.

DE DEUR VERWIJDEREN EN TERUGPLAATSEN

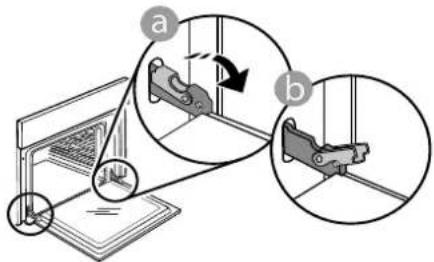

1. Om de deur te verwijderen opent u deze volledig en brengt u de vergrendelingen naar beneden totdat ze ontgrendeld zijn.

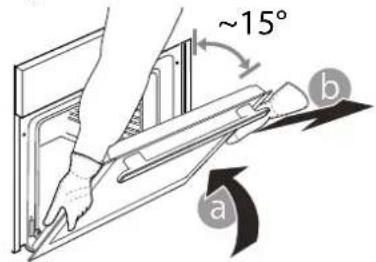

1. Sluit de deur zo ver mogelijk. Houd de deur stevig met beide handen beet – niet vasthouden aan de handgreep. Verwijder de deur door deze te blijven sluiten en tegelijkertijd omhoog te trekken totdat de deur loshaakt. Zet de deur opzij en laat deze op een zachte ondergrond rusten.

~15° a b

1. Monteer de deur opnieuw door deze te bewegen in de richting van de oven, de haken van de scharnieren uit te lijnen met de zitting en het bovenste deel op de zitting vast te zetten.

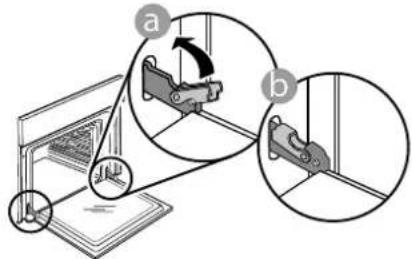

2. Laat de deur zakken en doe deze vervolgens volledig open. Breng de vergrendelingen omlaag naar hun oorspronkelijke positie: Zorg ervoor dat ze volledig naar beneden staan.

Zachtjes drukken, om te controleren of de vergrendelingen in de juiste positie staan.

1. Probeer de deur te sluiten en controleer of het in lijn met het bedieningspaneel is. Als dit niet het geval is herhaalt u de bovenstaande stappen: als het niet goed werkt kan de deur beschadigd raken.

PROBLEEMOPLOSSING

Probleem Mogelijke oorzaak Oplossing
De oven werkt niet. Stroomonderbreking.Losgekoppeld van de stroomvoorziening.	Controleer of het elektriciteitsnet spanning heeft en of de oven is aangesloten.Zet de oven uit en weer aan, om te controleren of het probleem opgelost is.

ONDERSTEUNING

Vermeld, wanneer u contact opneemt met het servicecentrum, de codes die op het identificatieplaatje van het product staan.
