Znamka	Blaupunkt
Model	5B30N 0250
Tip izdelka	Vgradna električna pečica
Dimenzije (Š x V x G)	595 x 595 x 560 mm
Približna teža	30 kg
Napajanje	220-240 V ~ 50/60 Hz
Največja moč	Ni določeno (ocena 2500 W)
Vrsta pečenja	Konvencionalno, vroč zrak, žar, dvojni žar, odmrzovanje, eko
Temperaturno območje	50 do 250 °C (odvisno od funkcije)
Časovnik	Da, nastavljiv od 1 min do 9 h 59
Zakasnjen zagon	Da, programirljiv do 23 h 59
Otroška varnost	Da, zaklepanje s hkratnim pritiskom
Notranja osvetlitev	Halogenska žarnica 25-40 W / 220-240 V, T 300 °C
Vključeni dodatki	Rešetka, pekač, stranski nosilni vodili
Čiščenje	Ročno, z vlažno krpo in blagim detergentom
Snemljiva vrata	Da, za čiščenje in zamenjavo stekel
Energetski razred	Ni določeno
Poraba energije	Ni določeno
Popravljivost	Žarnica in stekla zamenljiva, rezervni deli na voljo
Garancija	Ni določeno (standardno 2 leti)

Pogosto zastavljena vprašanja - 5B30N 0250 BLAUPUNKT

Zakaj je pri prvi uporabi vonj ali dim?

To je normalno. Vezivno sredstvo izolacijskih plošč se izgori. Pečico prazno segrevajte pri 250 °C v konvencionalnem načinu 90 minut, da odstranite nečistoče.

Kako aktivirati otroško varnost?

Hkrati pritisnite gumba « » in « » za 3 sekunde. Dolg pisk potrdi aktivacijo, prikaže se simbol .

Kako nastaviti časovnik?

V stanju pripravljenosti pritisnite gumb časovnik « », zavrtite K2 za nastavitev ur, ponovno pritisnite gumb, zavrtite za minute, nato potrdite z « ⬇ ».

Kako očistiti steklena vrata?

Ne uporabljajte abrazivnih čistil ali kovinskih strgal. Uporabite vlažno krpo z blagim detergentom. Za temeljito čiščenje lahko vrata snamete.

Kako zamenjati žarnico v pečici?

Izključite aparat. Odvijte stekleni pokrov (v nasprotni smeri urinega kazalca). Zamenjajte žarnico s halogensko 25-40 W / 220-240 V, T 300 °C. Privijte pokrov.

Kako programirati zakasnjen zagon?

Ura mora biti nastavljena. Pritisnite « », nastavite čas zagona z K2, potrdite, izberite funkcijo in temperaturo, nato pritisnite « Ⓑ ».

Kako uporabiti funkcijo odmrzovanja?

Zavrtite K1 na simbol odmrzovanje. Kroženje zraka pri sobni temperaturi omogoča hitro odmrzovanje brez segrevanja.

Kateri so bistveni varnostni ukrepi?

Ne dotikajte se grelnih elementov, otroke držite stran, ne uporabljajte parnega čistilnika, pred vzdrževanjem izključite in ne puščajte aparata brez nadzora.

Kako aktivirati varčni način?

V stanju pripravljenosti pritisnite « » za 3 sekunde, da ugasnete zaslon. Pritisnite katero koli tipko, da zapustite ta način.

Kaj storiti, če se pečica ne segreje?

Preverite električno napajanje in varovalko. Prepričajte se, da sta funkcija in temperatura nastavljeni. Če težava vztraja, se obrnite na usposobljenega strokovnjaka.

NAVODILA ZA UPORABO 5B30N 0250 BLAUPUNKT

8. Funkcija uštede energije

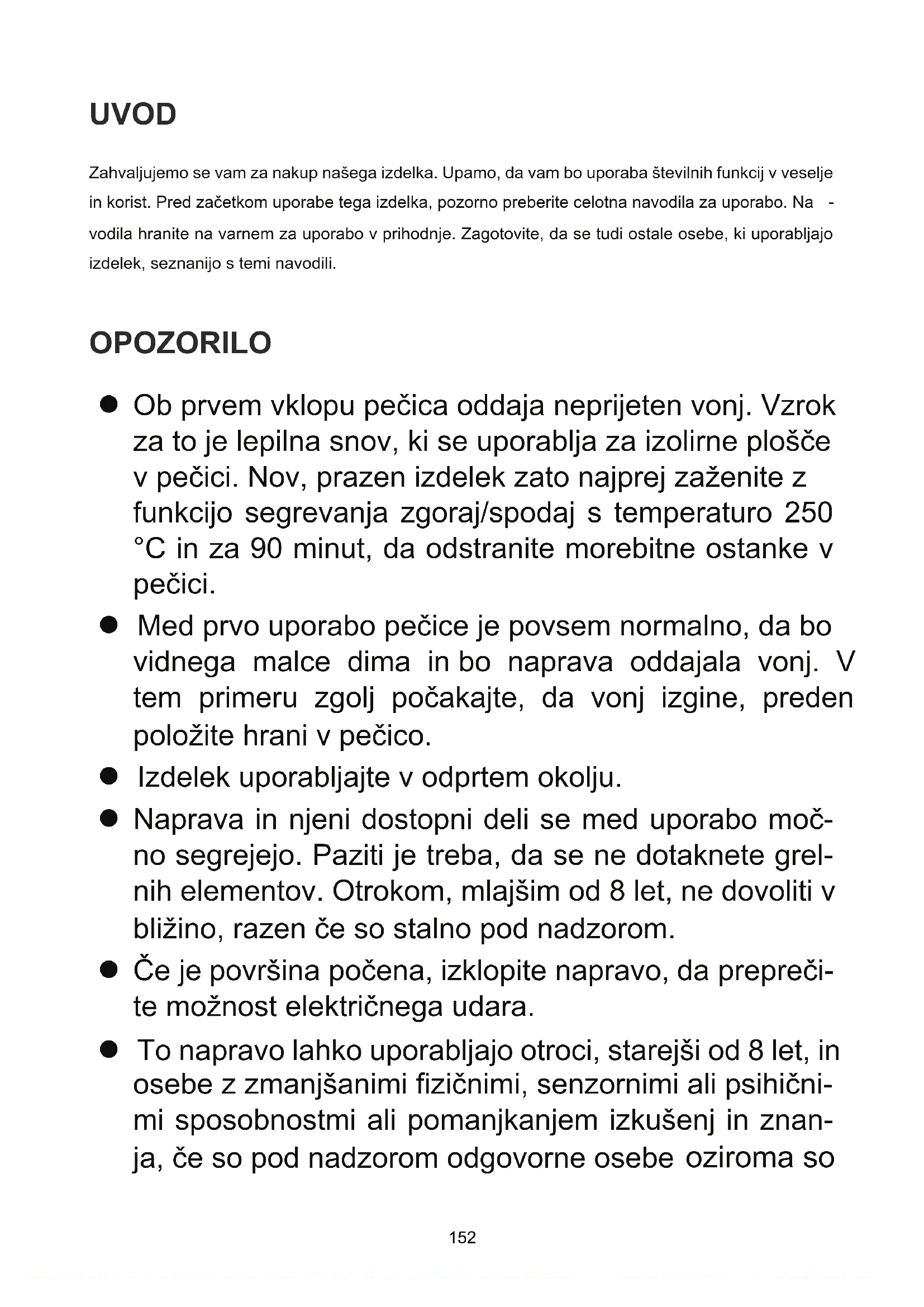

Zahvaljujemo se vam za nakup našega izdelka. Upamo, da vam bo uporaba številnih funkcij v veselje in korist. Pred začetkom uporabe tega izdelka, pozorno preberite celotna navodila za uporabo. Na -vodila hranite na varnem za uporabo v prihodnje. Zagotovite, da se tudi ostale osebe, ki uporabljajo izdelek, seznanijo s temi navodili.

OPOZORILO

• Ob prvem vklopu pečica oddaja neprijeten vonj. Vzrok za to je lepilna snov, ki se uporablja za izolirne plošče v pečici. Nov, prazen izdelek zato najprej zaženite z funkcijo segrevanja zgoraj/spodaj s temperaturo 250 °C in za 90 minut, da odstranite morebitne ostanke v pečici.
• Med prvo uporabo pečice je povsem normalno, da bo vidnega malce dima in bo naprava oddajala vonj. V tem primeru zgolj počakajte, da vonj izgine, preden položite hrani v pečico.
• Izdelek uporabljajte v odprtem okolju.
• Naprava in njeni dostopni deli se med uporabo močno segrejejo. Paziti je treba, da se ne dotaknete grelnih elementov. Otrokom, mlajšim od 8 let, ne dovoliti v bližino, razen će so stalno pod nadzorom.
• Če je površina počena, izklopite napravo, da prepreči-te možnost električnega udara.
• To napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzornimi ali psihični-mi sposobnostmi ali pomanjkanjem izkušenj in znan- ja, će so pod nadzorom odgovorne osebe oziroma so

bili poučeni o pravilni uporabi naprave ter povezanimi nevarnostmi z njeno uporabo. Otroci se z napravo ne smejo igrati. Otroci brez nadzora naprave ne smejo čistiti in izvajati vzdrževalnih del.

- Med uporabo se naprava močno segreje. Paziti je treba, da se ne dotaknete grelnih elementov v pečici.

- Ne dovolite otrokom v bližino pečice, ko je ta vključena, predvsem med uporabo funkcije žara.

- Zagotovite, da je naprava izključena, preden zamenjate sijalko v pečici, da preprečite možnost električnega udara.

- V električno napeljavo je treba v skladu s specifikacija-mi za električni priklop vdelati odklopno napravo.

- Naprava ni predvidena za uporabo s strani oseb (vključno z otroci) z zmanjšanimi fizičnimi, senzornimi ali psihičnimi sposobnostmi ali pomanjkanjem izkušenj in znanja, razen će so pod nadzorom ali so bile poučene o pravilni uporabi naprave s strani oseb, odgovornih za njihovo varnost.

- Dostopni deli se lahko med uporabo zelo segrejejo. Majhnim otrokom ne dovoliti v bližino.

- V električno napeljavo je treba v skladu s pravili za električni priklop vdelati vsepolno odklopno napravo.

- Če je električni kabel poškodovan, ga mora zamenjati proizvajalec, pooblaščeni serviser ali ustrezno kvalifi-cirana oseba, da se prepreči nevarnost.

• Steklenih vrat pečice ne čistite z grobimi čistili ali ostri-mi kovinskimi strgalniki, ker lahko popraskajo površi-no, zaradi česar lahko steklo poči.
• Parnega čistilnika ni dovoljeno uporabljati.
• Naprava ni predvidena za uporabo z zunanjim časovnikom ali ločenim sistemom za daljinsko upravljanje.
• Navodila za pečice, ki imajo police, morajo vsebovati podrobnosti za pravilno namestitev polic.

VARNOSTNI NAMIGI

• Ne uporabljajte pečice, če ste bosi. Ne dotikajte se pečice z mokrimi ali vlažnimi rokami.
• Za pečico: med delovanjem pečice njenih vrat ne odpirati pogosto.
• Napravo mora namestiti in zagnati pooblaščen monter. Proizvajalec ne odgovarja za kakršno koli škodo, nastalo zaradi napačne postavitve in namestitve s strani nepooblaščenih oseb.
• Če so vrata ali polica pečice odprta, nanjo nič ne odlagajte, ker lahko naprava izgubo ravnotežje ali pa se vrata zlomijo.
• Nekateri deli naprave lahko še dolgo časa zadržujejo toploto, zato je treba počakati, da se ohladijo, preden se dotaknete točk, ki so neposredno izpostavljene vročini.
• Če naprave dlje časa ne boste uporabljali, priporočamo, da jo izklopite.

NAMESTITEV PEČICE V KUHINJSKO ENOTO

Namestite pečico v prostor, predviden v kuhinjski enoti; to je lahko pod delovno površino ali v visoko omarico. Pečico fiksirajte z vijaki, ki jih pritrdite skozi pritrdilni luknji v okvirju. Za dostop do teh pritrdilnih lukenj odprite vrata pečice in poglejte v notranjost. Za zadostno prezračevanje upoštevajte meritve in razmike pri pritrditvi pečice.

POMEMBNO

Za pravilno delovanje pečice mora biti kuhinjsko ohišje primerno. Plošče kuhinjske enote, ki je poleg pečice, morajo biti iz ognjevarnega materiala, odpornega proti toploti. Zagotovite, da so lepila enot, izdelanih iz furnirnega lesa, odporna na temperature najmanj 120 °C. Plastika ali lepila, ki niso odporna proti tovrstnim temperaturam, se bodo stopila in deformirala enoto, v kateri je nameščena pečica. Ko je pečica vstavljena v enoto, je treba povsem izolirati električne dele. To je zakonsko določena varnostna zahteva. Vsa varovala morajo biti čvrsto pritrjena na mestu, tako da jih je nemogoče odstraniti brez posebnega orodja. Odstranite hrbtno ploščo kuhinjske enote, da zagotovite zadostno kroženje zraka okrog pečice. Za napravo mora biti najmanj 35-milimetska vrzel.

IZJAVA O SKLADNOSTI

Ko razpakirate pečico, jo preglejte, da ni poškodovana. Če ste v dvomih, je ne uporabljajte, ampak stopite v stik s kvalificirano osebo. Embalažne materiale, kot so plastične vreče, polistiren ali žeblji, hranite izven dosega otrok, ker so lahko zanje nevarni.

CE

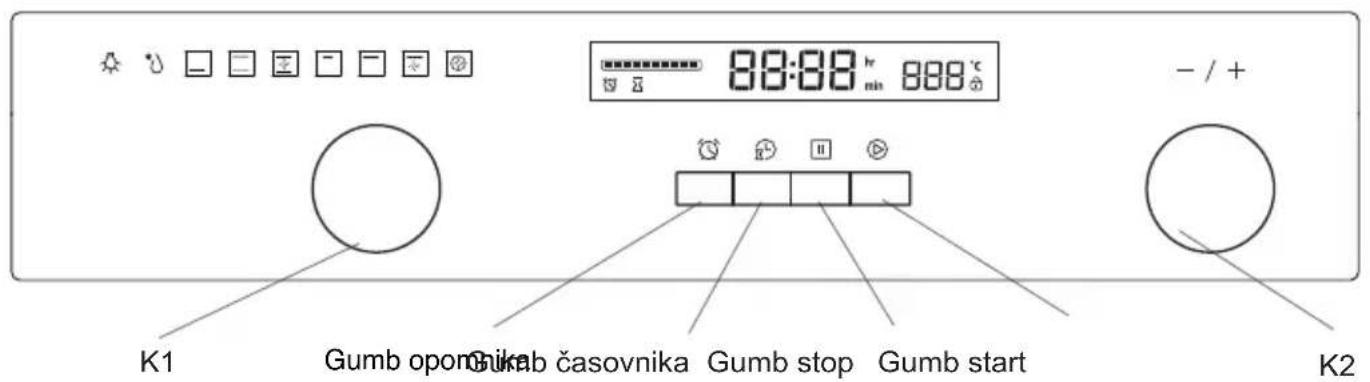

OPIS IZDELKA

K1 Gumb opom Gukab časovnika Gumb stop Gumb start K2 - / + 80:88 hr 888 °C

Simbol
	Luč v pečici: Ta omogoča uporabniku opazovati napredek kuhanja skozi zaprta vrata. Luč v pečici sveti pri vseh funkcijah pečice razen funkcije ECO.
[SKY8]	Odtajanje: Kroženje zraka pri sobni temperaturi omogoča hitrejše odtajanje zamrznjene hrane (brez uporabe kakršne koli toplote). Tako je mogoče nežno vendar hitro pripraviti zamrznjene jedi, jedi, napolnjene s smetano, itd.
[W604]	Spodnji grelnik: Skrit element na dnu pečice omogoča bolj skoncentrirano toploto na spodnji strani jedi, ne da bi ta porjavela. To je idealno za jedi, ki se pripravljajo počasi, kot so narastki, enolončnice, krhko pecivo in pice, pri katerih je zaželena hrustljava spodnja stran. Temperaturo je mogoče nastaviti na območju od 60-120 °C. Privzeta temperatura je 60 °C.
	Zgornji in spodnji grelnik: Zgornji in spodnji grelnik pri funkciji zgornjega in spodnjega ogrevanja delujeta istočasno.Temperaturo je mogoče nastaviti na območju od 50-250 °C. Privzeta temperatura je 220 °C.
	Kroženje zraka z ventilatorjem: Kombinacija ventilatorja in obeh grelnih elementov omogoča bolj enakomerno prodiranje toplote in prihranek energije do 30-40 %. Jedi dobijo rahlo rjavkasto zunanjost, vendar so znotraj še vedno vlažne. Opomba: ta funkcija je primerna za pečenje ali praženje velikih kosov mesa ali pri pripravi na žaru pri višji temperaturi. Temperaturo je mogoče nastaviti na območju od 50-250 °C. Privzeta temperatura je 220 °C.
[SAYW]	Žar s toplotnim sevanjem: Zgornji grelnik žara se po potrebi vklopi in izklopi, da vzdržuje želeno temperaturo.Temperaturo je mogoče nastaviti na območju od 180-240 °C. Privzeta temperatura je 210 °C.
[SW77]	Žar z dvema grelnima elementoma: Pri tej funkciji sta vključena oba zgornja grelna elementa.Temperaturo je mogoče nastaviti na območju od 180-240 °C. Privzeta temperatura je 210 °C.
	Žar z dvema grelnima elementoma in ventilatorjem: Pri tej funkciji sta vključena oba zgornja grelna elementa in ventilator.Temperaturo je mogoče nastaviti na območju od 180-240 °C. Privzeta temperatura je 210 °C.
[D400]	Konvekcija: Okrog konvekcijskega ventilatorja je obročni grelnik, ki pri konvekcijskem načinu pečenja služi kot dodaten vir toplote. V konvekcijskem načinu delovanja se ventilator vključi samodejno, da izboljša kroženje zraka v pečici ter tako ustvari enakomerno toploto za pripravo jedi. Temperaturo je mogoče nastaviti na območju od 50-240 °C. Privzeta temperatura je 180 °C.
	Energetsko varčen način gretja za nežno pripravo mesa, rib in peciva. Aparat optimalno upravlja dovod energije v notranjost pečice. Glede na izbrani način priprave in vrsto živila lahko prihranite energijo.

NAVODILA ZA UPORABO

1. Nastavitev ure

Po priklopu enote na električno omrežje se bo na zaslonu prikazal simbol »0:00«.

1> Pritisnite » in prikazale se bodo številke za uro.
2> Zavrtite » K2«, da prilagodite številke za uro (čas mora biti med 0 in 23).
3> Pritisnite » in prikazale se bodo minute.
4> Zavrtite » K2«, da prilagodite nastavitev minut (čas mora biti med 0 in 59).
5> Pritisnite », da zaključite z nastavitvijo ure. Utripati bo začelo »:« in čas bo zasvetil. Opomba: Ura je v 24-urnem formatu. Če je po vklopu ne nastavite, bo prikazovala "0:00".

2. Nastavitev funkcije

1> Zavrtite »K1«, da izberete želeno funkcijo delovanja pečice. Zasvetil bo pripadajoči simbol.
2> Zavrtite »K2«, da prilagodite temperaturo.
3> Pritisnite »▶«, da potrdite začetek kuhanja.
4> Če 2. korak prezrete, pritisnite » ▶«, da potrdite začetek kuhanja in privzeti čas se bo nastavil na 9 ur, na LED-zaslonu pa se bo prikazala privzeta temperatura.

OPOMBA:

1> Čas je mogoče nastavljati s pritiskom gumba v naslednjih korakih:
0 do 30 minut: korak 1 minuta; 30 minut do 9 ur: korak 5 minut
2> Nastavitev temperature poteka v korakih po 5 °C, funkcija žara pa v korakih po 30 °C.
3> Zavrtite » K1«, da prilagodite čas kuhanja, ko se kuhanje začne. Nato potrdite s pritiskom » Đ«.

Če gumba » 🚫« ne pritisnete v 3 sekundah, se bo pečica vrnila na prejšnji čas in nadaljevala s kuhanjem.

4> Zavrtite »K2«, da prilagodite temperaturo, ko se kuhanje začne. Zasvetil bo ustrezni indikator.

Nato pritisnite»▶«, da začnete s kuhanjem. Če gumba ▶« ne pritisnete v 3 sekundah, se bo pečica vrnila na prejšnjo temperaturo in nadaljevala s kuhanjem.

3. Nastavitev luči

1> Zavrtite »K1«, da izberete ustrezno funkcijo. Zasvetila bo ustrezna ikona.
2> Za začetek pritisnite gumb »▶«, zasvetila bosta prikaz »0:00« in ikona »K, utripati pa bo začelo »:«.

4. Poizvedba nastavitev

V naslednjih stanjih lahko uporabite funkcijo za poizvedbo nastavitev. Po 3 sekundah se prikaz vrne v trenutno stanje.

1> Če je nastavljena ura in med delovanjem pritisnete gumb »», si lahko ogledate trenutni čas; če je nastavljena funkcija opomnika, se bo s pritiskom gumba »« prikazal čas opomnika.
2> Če je nastavljena ura in v stanju opomnika pritisnete gumb », se bo prikazal trenutni čas.

3> Če je nastavljen predizbor za čas vklopa in v stanju prikaza ure pritisnete gumb » «, boste videli čas predizbranega vklopa.

5. Funkcija otroškega varovala

Za vklop varovala : hkrati za 3 sekunde pritisnite » «in » «. Zaslišali boste dolg "pisk" in zasvetil bo simbol »«.

Preklic varovala : hkrati za 3 sekunde pritisnite » ▶« in » Zaslišali boste dolg "pisk" in otroško varovalo se bo izključilo.

Opomba: Če želite med delovanjem zaustaviti kuhanje, na hitro pritisnite gumb stop. Če ga pritisnete predolgo, se kuhanje ne bo zaustavilo.

6. Funkcija opomnika:

Naprava ima "opomnik", ki ga lahko nastavite na čas od 0:01 do 9:59.

Opomnik je mogoče nastaviti samo, ko je pečica v stanju pripravljenosti. Za nastavitev opomnika sledite spodnjim korakom:

1> Pritisnite gumb za nastavitev opomnika » 📊«.
2> Zavrtite »K2«, da nastavite uro opomnika. (Čas mora niti med 0-9.)
3> Ponovno pritisnite gumb za nastavitev opomnika » 📄«.
4> Zavrtite »K2«, da nastavite minute opomnika. (Čas mora niti med 0-59.)
5> Pritisnite »▶«, da potrdite nastavitev. Čas se začne odštevati.

Opomba: ko bo čas potekel na nič, se bo brenčalo pečice oglasilo 10-krat.

Med nastavitvijo lahko prekličete opomnik s pritiskom gumba »II«. Ko nastavite opomnik, ga lahko prekličete tako, da gumb pritisnete dva krat.

7. Funkcija start/premor/prekliči

1> Če ste nastavili čas kuhanja pritisnite ▶, da začnete s kuhanjem. Če ste kuhanje začasno zaustavili, za nadaljevanje pritisnite » ▶.
2> Med kuhanjem enkrat pritisnite »□«, da začasno zaustavite kuhanje (premor). Gumb »□« pritisnite dva krat, da prekličete kuhanje.

8. Energetsko varčna funkcija

1> V stanju čakanja ali opominjanja za tri sekunde pritisnite » «LED-zaslon bo ugasnil in se preklopil v energetsko varčni način.
2> Če v stanju čakanja 10 minut ne aktivirate nobene funkcije, bo LED-zaslon ugasnil in se preklopil v energetsko varčni način.
3> Energetsko varčni način prekličete s pritiskom ali zasukom katerega koli gumba.

9. Predizbor časa vklopa

1> Za uporabo funkcije za predizbor časa vklopa je treba prednastaviti uro. Nato je treba enako, kot pri nastavitvi ure, nastaviti predizbor časa vklopa naprave (a> Pritisnite gumb za nastavitev rezervacije»; b> Zavrtite »K2«, da nastavite uro za predizbor časa začetka.

Čas mora biti med 0-23. c> Ponovno pritisnite gumb za nastavitev predizbora časa vklopa » R; d> Zavrtite »K2«, da nastavite minute predizbora časa vklopa. Čas mora biti od 0-59, vendar ne pritisnite ure. Nato zavrtite gumb »K1«, da izberete funkcijo.

2> Pritisnite gumb »▶«, da nastavite čas in temperaturo kuhanja. Nato zavrtite gumb »K1«, da prilagodite čas in »K2«, da prilagodite temperaturo.

3> Pritisnite gumb »▶«, da zaključite z nastavitvijo kuhanja. Na zaslonu se bo prikazala ura z znakom predizbora časa vklopa »∑«, ki bo svetil. Drugih signalov za prikaz te funkcije ni. Čas predizbora vklopa lahko preverite s pritiskom gumba »L«. 3 sekunde po tem se bo na zaslonu znova prikazala ura.

4> Ob času predizbora vklopa se bo kuhanje začelo samodejno po oglašanju brenčala. Simbol za predizbor časa vklopa »∑« bo ugasnil, ostali prikazovalni znaki pa bodo delovali normalno.

Opomba:

1. Pri naslednjih funkcijah predizbor časa vklopa ni mogoč: luči, odtajanja in sonda zameso.

2. Med stanjem za predizbor časa vklopa enkrat pritisnite gumb za preklic in prikazala se bosta čas in temperatura menija predizbora časa vkopa, ikona menija pa bo stalno svetila. S ponovnim pritiskom se zaslon preklopi na uro in ob pritisku gumba start nazaj na stanje za predizbor časa vklopa.

3. Med stanjem za predizbor časa vklopa funkcija opomnika ne deluje.

10. Opomba

1> Luč v svetilki sveti pri vseh funkcijah.

2> Če nastavite program kuhanja in v 5 minutah ne pritisnete gumba 📋, se bo prikazal trenutni čas ali pa se bo naprava preklopila nazaj v stanje čakanja. Nastavljen program ne bo veljaven.

3> Po pravilnem pritisku se bo brenčalo oglasilo enkrat; ob nepravilnem pritisku ne bo odziva.

4> Po koncu kuhanja se bo brenčalo oglasilo pet krat.

DODATKI

Rešetka: za pripravo jedi na žaru in za tortne modele, za pečenje in žar.

Drsno vodilo: ta podporna vodila za police na desni in levi strani pečice je mogoče za čiščenje sten pečice odstraniti. (Samo za specifične modele.)

Univerzalni pladnji za peko: za pripravo velikih količin hrane, kot so biskvitne torte, listnato pecivo, zamrznjena hrana itd. ali za zbiranje masti/razlite tekočine in sokov mesa.

Teleskopsko vodilo: nekateri modeli imajo lahko teleskopska vodila, ki poenostavijo uporabo pečice.

Teleskopska vodila je mogoče za čiščenje demontirati tako, da odvijete vijake, s katerimi so pritrjena. (Samo za specifične modele.)

Za varno delovanje rešetk police je pomembno, da jih pravilno vstavite v stranska vodila. Tako zagotovite, da pri odstranjevanju rešetke ali pladnja vroča hrana ne more zdrsniti na tla.

Za zamenjave postopajte, kot sledi:

1> Izklopite vtičnico iz električne vtičnice ali izključite prekinjač električne vtičnice enote.

2> Odvijte stekleni pokrov luči z vrtenjem v levo (lahko bo čvrst) in zamenjajte sijalko z novo enake vrste.

3> Privijte stekleni pokrov luči nazaj.

OPOMBA: Uporabljajte samo halogenske sijalke 25-40 W/220 V-240 V, T300 °C.

1. Vstavite pečico v odprtino v omari.
2. Odprite vrata pečice.
3. Pritrdite pečico v kuhinjsko omaro s pomočjo dveh distančnikov »A«, ki ju namestite v luknje v okvirju pečice in ju pritrdite z vijakom »B«.

Če je po koncu kuhanja ali v stanju premora ali čakanja temperatura v pečici nad 75 stopinj, bo hladilni ventilator deloval še 15 minut. Če se temperatura v pečici ohladi pod 75 stopinj pred tem, se bo ventilator predčasno izključil.

Prezračevalne reže

NAMESTITEV

560 595 595 555 20

OPOMBA: število priloženih dodatkov je odvisno od kupljene naprave.

ČIŠČENJE IN VZDRŽEVANJE

Zaradi lepega videza in zanesljivosti delovanja je treba enoto ohranjati čisto. Zaradi sodobne zasnove enote je potrebno le minimalno vzdrževanje. Dele enote, ki pridejo v stik s hrano, je treba čistiti redno.

Pred začetkom vzdrževanja in čiščenje izklopite vtič iz vtičnice.

Vse upravljalne elemente preklopite na IZKLJUČEN položaj.

Počakajte, da notranjost enote ne bo več vroča, ampak le še malce topla, saj je čiščenje enostavneje, če je enota še topla.

Površino enote očistite z vlažno krpo, mehko krtačo ali gobo ter jo obrišite do suhega. Pri močni onesnaženosti uporabite vročo vodo z neabrazivnim čistilnim izdelkom.

Za čiščenje stekla na vratih pečice ne uporabljati abrazivnih čistil ali ostrih kovinskih strgal, ker lahko popraskajo površino ali poškodujejo steklo.

Nikoli ne puščajte kislih snovi (limonin sok, kis) na delih iz nerjavečega jekla.

Za čiščenje enote ne uporabljajte visokotlačnih čistilnikov. Pladnje za peko lahko perete z blagim čistilom.

Naprava je označena v skladu z evropsko Direktivo 2012/19/EU za odpadno električno in elektronsko opremo (OEEO).

Z zagotovitvijo pravilne odstranitve izdelka pomagate preprečiti potencialne negativne posledice za okolje in človeško zdravje, ki se lahko sicer pojavita ob nepravilnem ravnanju z odpadno napravo.

Simbol na izdelku označuje, da naprave ni dovoljeno obravnavati kot normalen gospodinjski odpadek. Odnesti jo je treba na zbirno mesto za recikliranje električnih in elektronskih naprav. Napravo je treba odstraniti v skladu s krajevnimi okoljskimi predpisi za odlaganje odpadkov. Za podrobnejše informacije glede ravnanja, obnove in recikliranja tega izdelka se obrnite na mestni urad, podjetje za odstranjevanje gospodinjskih odpadkov ali prodajalca, ki vam je napravo prodal.

Navodila za namestitev sestava pokrova za vratni okvir in vrtljivega nosilca

Priprave pred razstavljanjem

Večina potrebnih orodij je prikazana spodaj. Nekatera orodja so opcijska.

Ravni izvijač
Klešče

1. korak: povsem odprite vrata pečice.

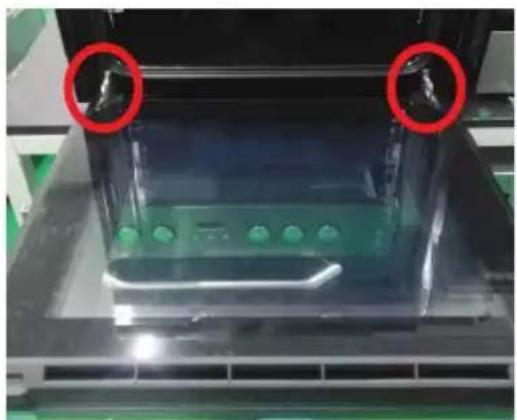

2. korak: povlecite zapahe obeh tečajev naprej do prislona.

Vrata na vsaki strani pridržite z roko. Sedaj jih dvignite navzgor in ven.

70 :

Opozorilo: Vzmeti tečajev se lahko sprostijo in vas poškodujejo.

1. korak: Snemite vrata s pečice in jih nato položite plosko na mehko podlago na delovno površino; glejte naslednjo sliko

1. korak: odprite sklop vrtljivega nosilca vrat; glejte postopek na naslednji sliki.

1. korak: dvignite zunanje steklo vrat in ga izvlecite. Nato na enak način odstranite še srednje steklo vrat.

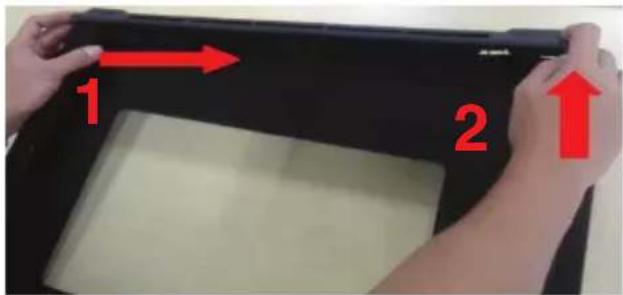

1. korak: z eno roko potisnite pokrov vratnega okvirja proti sredinskemu delu (1), nato pa z drugo roko dvignite pokrov (2).

1 2

1. korak: Nastavite izvijač za razstavljanje sklopa vrtljivega nosilca in ga nato odstranite iz vratnega nosilca.

1. korak: namestite nov sklop vrtljivega nosilca in ga vstavite v zaskočne zgibe ter pritrdite z vijakom.

Vstavite v zaskočne zgibe 1

1. korak: montirajte nov pokrov vratnega okvirja na nosilec in se prepričajte, ali je čvrsto nameščen.

1. korak: namestite srednje steklo vrat in upoštevajte, da ga morate pri 3-slojnih vratih vstaviti na drugo raven zgornjega pokrova. Pri vratih s 4-slojnim steklom je treba na prvo raven namestiti še eno srednje steklo.
