KG470.9 - Snöslunga KRESS - Gratis bruksanvisning och manual

Produkttyp	Batteridriven snöslunga
Märke	Kress
Modell	KG470.9
Märkspänning	60 V max (54 V nominellt)
Tomgångshastighet	6500 ± 200 varv/min
Röjningsbredd	61 cm
Maximalt arbetsdjup	45 cm
Driftstyp	Tvåsteg
Kastavstånd	15,8 m
Hjulstorlek	38,1 cm
Batterityp	Litiumjon
Rekommenderat batteri	KA3002 (4,0 Ah)
Rekommenderad laddare	KA3706 (8,0 A)
Vikt (endast maskin)	60 kg
Ljudtrycksnivå	84,09 dB(A) (K=3 dB)
Ljudeffektnivå	95,09 dB(A) (K=2 dB)
Vibrationer (totalvärde)	< 2,5 m/s² (K=1,5 m/s²)
Belysning	Inbyggd LED
Skruv	61 cm, skjuthållfasthetsbultar
Glidskor	Justerbara
Utkastningsränna	Justerbar riktning med avböjare
Backning	Ja
Kontroller	Variabel driv- och skruvhastighet
Underhåll	Torr rengöring, medföljande rensverktyg för ränna
Medföljande tillbehör	Rengöringsverktyg, reservskjuthållfasthetsbultar

Vanliga frågor - KG470.9 KRESS

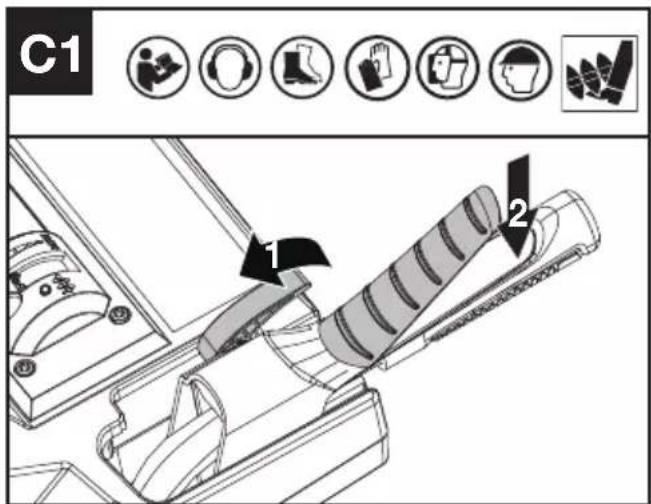

Hur startar man snöslungan?

Lyft säkerhetsbrytaren, tryck sedan på skruvreglaget för att starta snökastningen. Släpp reglaget för att stoppa.

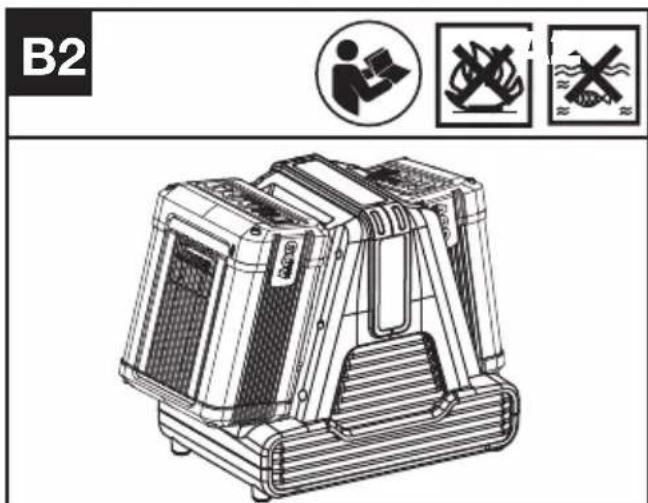

Hur laddar man batteriet?

Använd endast den rekommenderade laddaren (KA3706). Sätt i batteriet i laddaren efter att ha tagit bort det från maskinen. Laddningstemperaturen måste vara mellan 0°C och 40°C.

Vad gör man om utkastningsrännan är blockerad?

STOPPA MOTORN och vänta 10 sekunder. Använd det medföljande rengöringsverktyget – använd aldrig händerna. Ta bort batteriet före ingripande.

Vilket regelbundet underhåll krävs?

Kontrollera regelbundet att bultarna är åtdragna. Rengör maskinen med en torr trasa efter användning. Ta bort batteriet före allt underhåll. Kör maskinen några minuter efter snöröjning för att undvika frost.

Maskinen startar inte. Vad ska man kontrollera?

Se till att batteriet är laddat och korrekt anslutet. Kontrollera att säkerhetsbrytaren är upplyft. Om reglaget är defekt, kontakta ett auktoriserat servicecenter.

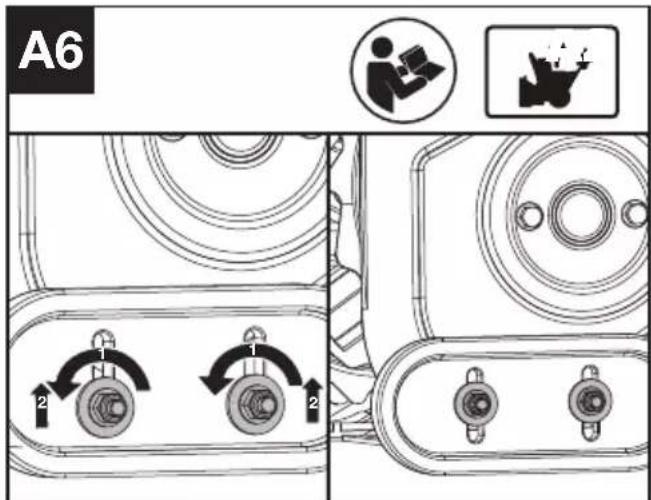

Hur justerar man skärhöjden?

Justera glidskorna: höj för packad snö, sänk för grusytor. Kontrollera inställningen före användning.

Vilket batteri kan jag använda?

Använd endast rekommenderade Kress-batterier, som KA3002 (4,0 Ah). Andra batterier kan orsaka skador eller skada apparaten.

Hur förvarar man snöslungan efter säsongen?

Ta bort batteriet. Rengör det noggrant. Inspektera slitna delar. Förvara den på en torr och sluten plats, utom räckhåll för barn. Täck den med en presenning.

Är vibrationerna normala?

Överdriven vibration indikerar ett problem. Stanna omedelbart maskinen, ta bort batteriet och kontrollera skruven, bultarna och bladet. Normala värden är under 2,5 m/s².

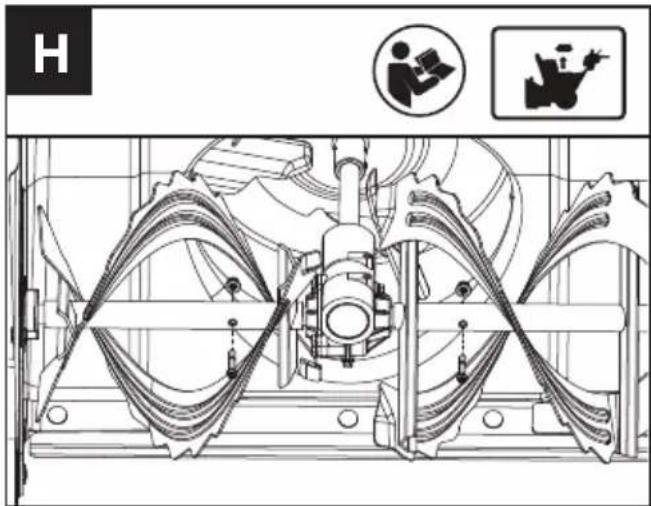

Hur byter man skjuthållfasthetsbultarna?

Stanna maskinen och ta bort batteriet. Ta bort de skadade bultarna från skruven och ersätt dem med medföljande reservbultar. Dra åt ordentligt.

BRUKSANVISNING KG470.9 KRESS

Tack for ditt köp avenna produit frän Kress. Vi ar engagerade i att utveckla Produktter av Hög kvalitet für att möta dina tradgårdsbehov.

Kress som varumärke ar synonymt med forstklassig service. Skulle du ha nagra frågor eller funderingar om din produit under dess brukstid, kan du kontakta din Återförsäljare eller värnt kundtjänstteam for hjälp.

Vi är övertygade om att dukommen att trivas med att arbeta med din produit frän Kress i Manga År framöver.

En tvåstegs snöslunga ar en kraftfull maskin som ar utformad och avsedd att snabbt och effektiv rensa Tungt snöfall.

Denna apparat ar inte avsedd for användning av personer (inklusive barn) med nedsatt fysisk, sensorisk aller mental formåga, aller brist på erfarenhet och kunskap, om de inte har fätt overvakning aller instruktion av en person ansvarig für deras sakerhet.

Maskinen ar inte avsedd for att skära hårda material som stenar eller metallmaterial i marken i små bitar, och den ar inte avsedd for att klippa gräs, skära buskar, dammsuga, rengöra skräp, etc.

SV

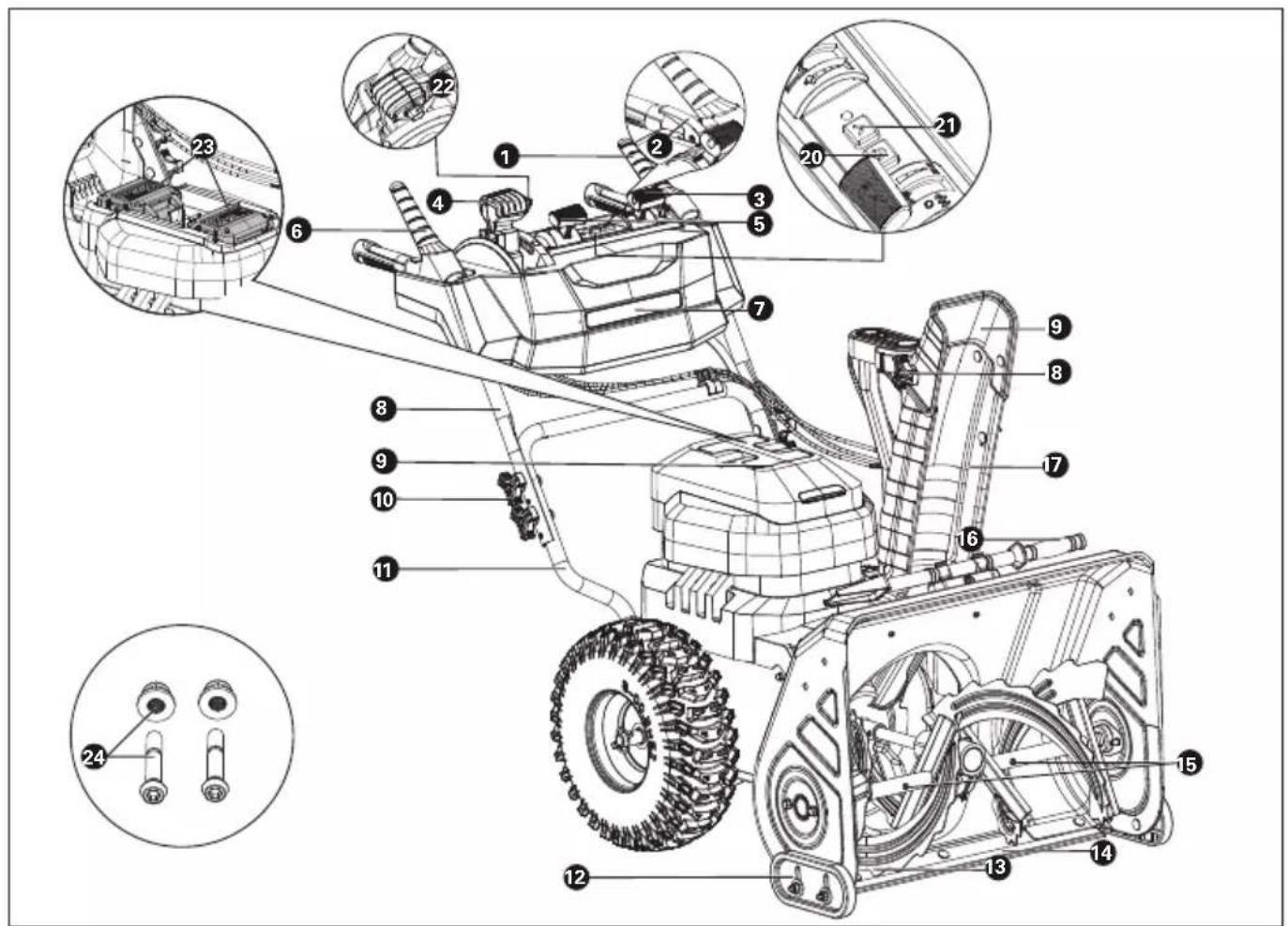

KOMPONENTER

1. KONTROLLSPAK FÖR SNÖSKRUV
2. SÄKERHETSBRYTARE
3. SKRUVENS HASTIGHETSKONTROLL
4. KONTROLL FÖR SNÖUTKAST
5. KONTROLL AV KÖRHASTIGHET
6. KONTROLLSPAK VID DRIFT
7. LED-LAMPOR
   8.ÖVRE HANDTAG
8. MOTORENHET MED DUBBLA PORTAR
9. HANDTAGSKNOPP + BULT
   11 NEDRE HANDTAG
10. JUSTERBARA GLIDSKOR
    13.61 CM SNOSKRUV
11. STALSKRAPPLATTA
    15 SAKERHETSBULTAR + MUTTRAR
12. VERKTYG FÜR RENGÖRING AV SNÖUTKAST

13. SPELLING ERROR AND SNOUTKAST

14. SNÖUTKASTETS

15. DEFLEKTOR FÖR SNÖUTKAST
16. LED-KNAPP
17. BACKKNAPP
18. LASKNAPP FÜR SNÖUTKAST
19. BATTERIPAKET*

20. SÄKERHETSBULTAR + MUTTRAR (RESERV)

21. Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

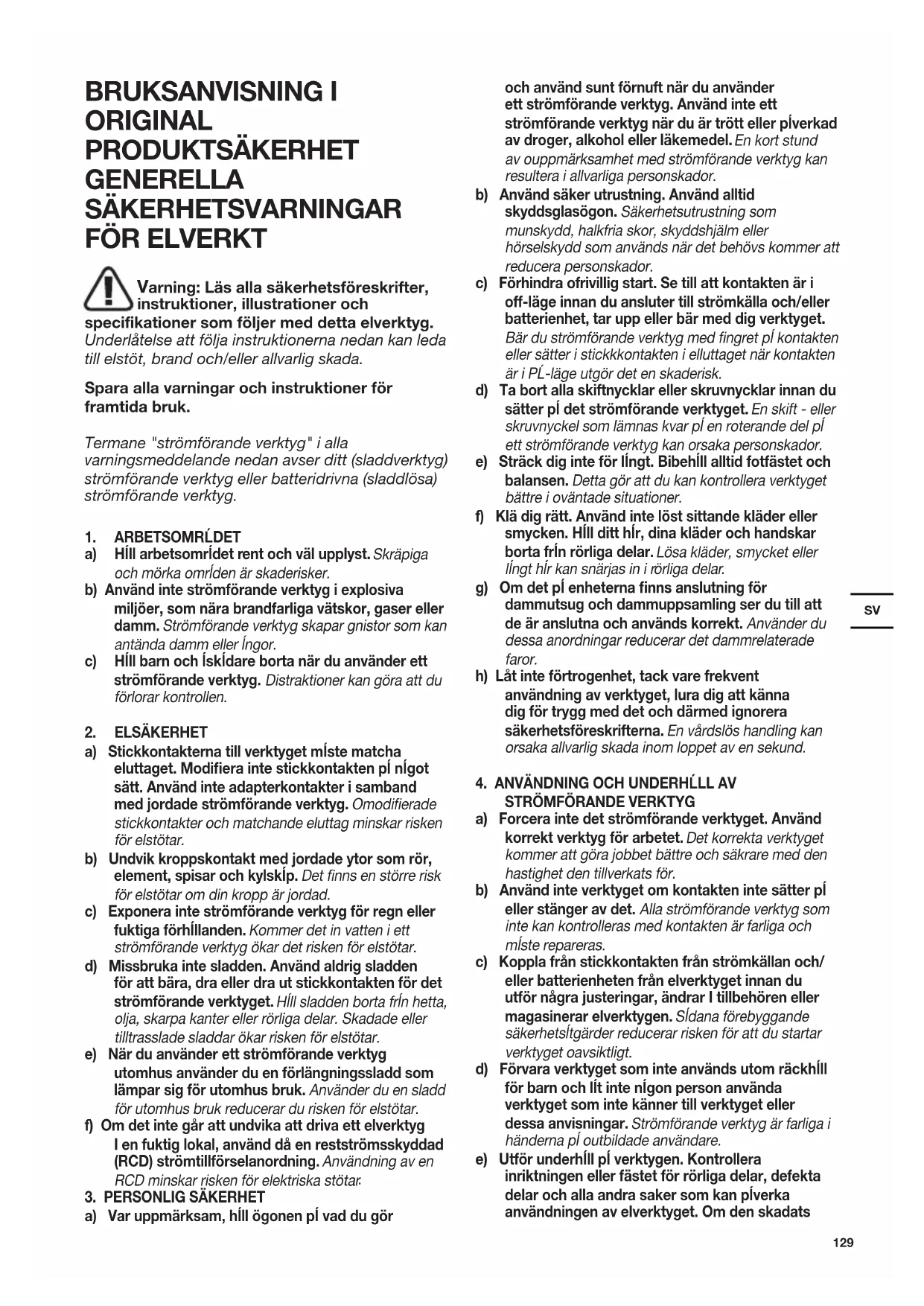

BRUKSANVISNING I ORIGINAL PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKT

Varning: Läs alla sakerhetsföreskrifter, instruktioner, illustrationer och

specifikationer som foljer med detta elverktyg. Underlalse att folja instruktionerna nedan kan leda till elstot, brand och/eller allvarlg skada.

Spara alla varninger och instruktioner for framtida bruk.

Termane "strömforande verktyg" i alla
varningsmeddelande nedan avser ditt (sladdverktyg)
strömforande verktyg eller batteridrivna (sladdlosa)
strömforande verktyg.

1. ARBETSOMRlDET

a) Hill arbetsomrdet rent och vall upplyst. Skrapiqa och morka omriden ar skaderisker.
b) Använd inte strömforande verktyg i explosiva miljoer, som nara brandfarliga vätskor, gaser aller damm. Strömforande verktyg skapar gnistor som kan anteanda damm eller ingor.
c) Hill barn och Iskldare borta nár du använderett strömforande verktyg. Distractioner kan gora att du forlorar kontrollen.

2. ELSAKERHET

a) Stickkontakterna till verktyget miste matcha eluttaget. Modifiera inte stickkontakten pi ngot satt. Anvand inte adapterkontaktier i samband med jordade stromforande verktyg. Omodifierade stickkontaktier och matchande eluttag minskar risken for elstotar.
b) Undvik kroppskontakt med jordade ytor som ror, element, spasar och kylsklp. Det finns en storre risk for elstotar om din kropp ar jordad.
c) Exponera inte stromforande verktyg for regn aller fuktiga forhllanden. Kommer det in vatten i ett stromforande verktyg okar det risken for elstotar.
d) Missbruka inte sladden. Använd aldrig sladden für attbara, dra eller dra ut stickkontakten for det strömforande verktyget. Hii sladden borta frin hetta, olja, skarpa kanter eller rörliga delar. Skadade ellertilltrasslade sladdar okar risken for elstötar.
e) När du använder att stromforande verktyg utomhus använder du en förlängningssladd som lampar sig für utomhus bruk. Använder du en sladd für utomhus bruk reducerar du risiken für elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd dæ en restströmsskyddad (RCD) strömtillförselanordning. Använding av en RCD minskar risken for elektriska stötar.

3. PERSONLIG SAKERHET

a) Var uppmärksam, hill ögonen pi vad du gör

och använd sunt fornuft nar du använder
ett stromforande verktyg. Använd inte ett
stromforande verktyg nar du ar trött ell prverkad
av droger, alkohol ell likemedel. En kort stund
av ouppmärksamhet med stromforande verktyg kan
resultera i allvarliga personskador.

b) Använd saker utrustning. Använd alltid skyddsglasögon. Sakerhetsutrustning som munskydd, halkfria skor, skyddshjälm aller hörskelydd som används Near det behövskommen att reducera persorskador.
c) Forhindra ofrivillig start. Se till att kontakten ar i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp erlar med dig verktyget. Bär du stromforande verktyg med fingret pl kontakten erler sätter i stickkkkontakten i elluttaget nar kontakten ar i PL-läge utgor det en skaderisk.
d) Ta bort alla skiftnycklar aller skruvnycklar innan du satter pi det stromforande verktyget. En skift - ell er skruvnyckel som lamnas kvar pi en roterande del pi ett stromforande verktyg kan orsaka persorskador.
e) Sträck dig inte für lingt. Bibehill alltid fotfastet och balansen. Detta gör att du kan kontrollera verktyget bättre i ovängtade situationer.
f) Klä dig ratt. Använd inte lost sittande kläder eller smycken. Hll ditt hir, dina kläder och handskar borta frin rörliga delar. Lösa kläder, smycket eller lingt hir kan snärjas in i rörliga delar.
g) Om det pi encheterna finns anslutning for dammutsug och dammuppsamling ser du till att de ar anslutna och anvands korrekt. Anvander du dessa anordninger reducerar det dammrelaterade faror.
h) Låt inte forrtogenhet, tack vare frekvent användning av verktyget, lura dig att kännadig for trygg med det och därmed anomalersakerhetsforeskriftna. En vardslos handling kan orsaka allvarlig skada inom loppet av en sekund.

4. ANVÄNDNING OCH UNDERHÄLL AV STRÖMFORANDE VERKTYG

a) Forcera inte det stromforande verktyget. Anvand korrekt verktyg for arbetet. Det korrekta verktyget kommer att gora jobbet battre och sakrare med den hastighet den tillverkats for.
b) Använd inte verktyget om kontakten inte sätter pi erller stänger av det. Alla strömforande verktyg som inte kan kontrolleras med kontakten ar farliga och m/ste repareras.
c) Koppla frän stickkontakten frän stromköllan och/ eller batterienheten frän elverktyget innan du utfor nagra justeringar, andrar I tillbehoren eller magasinerar elverktygen. Sldana forebyggande sakerhetsigtgård er deducerar risken for att du startar verktyget oavsiktligt.
d) Forvara verktyget som inte används utom räckhill for barn och llt inte nigon person anvanda verktyget som inte känner till verktyget aller dessa anvisningar. Strömforande verktyg ar farliga i handerna pl outbildade användare.
e) Utför unterhäll pi verktygen. Kontrollera inriktningen aller fästet für rörliga delar, defekta delar och alla andra saker som kan píverka användningen av elverktyget. Om den skadats

miste elverktyget reparerasfore anvandning. Minga olyckor orsakas av felaktigt underhllna elverktyg.

f) Hill sigverktyget skarpa och rena. Korrekt
underhällna skärverktyg med skarpa egg kommer inte
att körä fast lika ofta och ar enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsBITSen etc. i enlighet med dessa anvisninger och pi det sätt som avsets for varje typ av elverktyg. Ha ocksí i ltanke arbetsforhillandena och arbetet som skall utfóras. Använder du elverktyg for litgärden som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor gen inte saker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLOSA VERKTYG

6. UNDERHILL

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medfora en risk for brand nar den anvands till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medfora en risk for personskador och brand.
c) När batteripaketet inte används skä det hällas borta frän metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omstandigheter kan vatska kommat ur batteriet. Undvik kontakt. Om den kommer ikontakt med huden, skolj med vatten. Om den kommer ikontakt med ogonen, skolj rikligt med vatten och sik lakarhjalp. Vatska som kommer ut ur batteriet kan orsaka irritation ell erbrnskador.
e) Använd inte att batteripack eller verktyg som skadats eller modifierats. Skadade aller modifierade batterier kan uppvisa forvanttade beteende som kan leda till brand, explosion aller skada.
f) Utsatt inte batteripack eller verktyg for eld eller hoga temperaturer. Eld eller temperaturer som overstiger 130^ kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget atanfor temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer atanfor det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.
a) Låt ditt elverktyg underhällas av en kvalificerad reparator som bara använder äkta reservdeler. Detkommen att garantera att elverktygets sakerhet bibehlls.
b) Forsök aldrig reparera skadade batteripack. Batteripack fár endast unterhällas av tillverkaren eller behöriga servicetekniker.

SÄKRA DRIFTSFÖRFARANDEN FÜR GÄNGSTYRD SNÖSLUNGA

Allmänt

Denna maskin kan amputera harder och fotter samt kasta foremål. Att inte folja foljande sakerhetsinstruktioner kan leda till allvariga skador.

Utbildning

1) Läs, Första och fäll alla instruktioner på maskinen och i manualen innan du använderen enthen. Var helt bekant med kontrollerna och korrekt användning av maskinen. Vet hur man stoppar enheten och koplar ifràn kontrollerna snabbt.
2) Låt aldrig barn använda maskinen. Låt aldrig vuxna använda maskinen utan korrekt instruktion.
3) Häll arbetsområdet fritt frän alla personer, särskilt små barn.
4) Var forsiktig for att undvika att halka eller falla, särskilt nar du använder maskinen bakåt.

Förberedelser

1) Inspektera noggrant området där maskinen ska användas och ta bort alla dörrmattor, källar, brädor, kablar och andra främande foremål.
2) Koppla ifràn alla kopplingar och växla till neutralläge innan du startar motorn.
3) Använd inte maskinenutanlampliga vinterkläder. Undvik lõst sittande kläder som kan fastna i rörliga delar. Använd skor som ger bättre grepp på halaytor.
4) Använd alltid skyddsglasögon aller ögonskydd under drift aller vid justering aller reparation für att skydda ögonen från foremål som kan kastas ut från maskinen.
5) Justera samlarhöjden for att rensa grus-ller krossbelagd yta.
6) Forsok aldrig gora nagra justeringar medan motorn ar igang (forutom narr tillverkaren specifikt rekommenderar det).

Drift

1) Satt inte händer eller fötter nara aller under roterande delar. Håll dig borta frän utblasningsöppningen hela tiden.
2) Var extrem forsiktig nár du arbetar på eller korsar grusvågar eller gangbanor. Var uppmärksam på dolda faror sondern till allmanna vågar.
3) Efter att ha traffat ett främande foremål, stäng av motorn, ta bort kabeln fran tandstiftet, koppla bort sladden pa elmotorer, inspektera noggrant snoslungan for eventuell skada och reparera skadan innan du startar och anvander snoslungan ingen.
4) Om maskinen börjar vibrera onormalt, stäng av motorn och kontrollera omedelbart orsaken. Vibration ar vanligtvis en varning om problem.
5) Stoppa motorn varje gäng du lämnar arbetspositionen, innan du rensar samlar-/

impellerhuset aller utmatningstrattan och\ när du utfor reparatoner, justeringar aller\ inspektioner.

6) Var extrem forsiktig nár du arbetar på sluttningar.
7) Använd aldrig maskinen atan att ha ratt skydd och andra sakerhetsanordningar på plats och fungerande.
8) Rikta aldrig utblåset mot manniskor aller områden där skada på egendom kan uppsta. Häll barn och andra borta.
9) Überbelasta inte maskinen genom att forsöka rensa snö für snabbt.
10) Kör aldrig maskinen med höga transporthastigheter på hala ytor. Titta bakat och var försiktig Near du kör baktänges.
11) Koppla ifran strömförsörjningen till smlaren/ impellern nar maskinen Transporteras aller inte används.
12) Använd endast tillbehör som ar tillaggsgodkända av maskintillverkaren (säsom hjulvikter, motvikter eller hytter).
13) Använd aldrig maskinenutan god sikt aller ljus. Var alltid saker pa att du har stadigt fotfaste och häll ett fast grepp om handtagen. Ga, spring inte.
14) Rör aldrig en varm motor.

Rengöring av ett igensatt utkaströr

Den vanligaste orsaken till skada som forekommer i samband med snorojning ar handkontakt med den roterande skruven inuti utkastroret.

Använd aldrig handen for att rensa utskaströret.
For att rensa röret:

1. STANG AV MOTORN.
2. Vanta i 10 sekunder for att vara saker pa att skruvbladen har slutat snurra.
3. Använd alltid att rensverktyg, aldrig händerna.

Underhäll och Förvaring

1) Kontrollera andra skruvar jämna mellanrum for att sakerställa att utrustningen ar ordentligt Åtdragen och i sakert arbetsskick.
2) Hanvisa alltid till instruktionshandboken for viktiga detaljer om snöslingeran ska forvaras under en langre tid.
3) Underhäll eller ersätt sakerhetsmärken vid behov.
4) Kör maskinen nagra minutes after att ha kastat snö für att forbindra att samlaren/impellern fryser fast.
5) När du rengör, reparerar aller inspekterar snöslangan, stanna motorn och se till att smlaren/impellern och alla rör Liga delar har slutat att röra sig. Koppla loss batteripaketet fran maskinen for att Förhindra att nàgon oavsiktigt startar motorn.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet

eller sara pa battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt satt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, häll det borta frän metallobjekt, sösom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponera inte batteriet for eld eller varme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vātskan komma i kontakt med hud ell er ögon. Om sáända skulle hända, skölj med mycket vatten och sök lakarhjalp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet maste laddas fore anvandning. Anvend den har bruksanvisningen for att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning;när det inte används.
j) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
k) Ladda endast med laddare av varumarket Kress. Använd ingen annan laddare an den som specifikt ske anvandas med det har batteriet.
I) Använd inte ett batteri som inte ár avsett for användning med det här verktyget.
m) Håll batteriet borta frän barn.
n) Behäll den ursprungliga braksanvisningen für fremtida användning.
o) Plocka ur batteriet fran verktyget d'det inte anvands.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celer fran olika tillverkning, kapacitet, storlek ell typ inom en enchet.
r) Håll batteriet borta frän mikrovågor och högt tryck.
s) Varning! Använd inte iche-uppladdningsbara batterier.

KVARSTÄENDE RISKER

Aven med avsedd användning av apparaten kan det fortfarande finnas andra risker som inte kan forhindras. Beroende på apparatens typ och konstruktion kan foljande potentiella faror vara aktuella:

• Stenar eller liknande som slungas ut från arbetsområdet
• Delar som slungas ut fran maskinen
• Utan hörskyydd kan hörskskador uppstå
• Skärsår på fingrarna vid underhällsarbete
• Risk for att fastna i samlarzonen
• Risk for att fatna i utkastningszonen
• Tillgangtill roterande delar
• Elektrisk stöt vid beröring av oisolerade strömforande delar

SYMBOLER

	VARNING
	Läs användarmanualen.
	Använd hörskydd
	Använd skyddsskor
	Använd skyddshandskar
	Använd ansiktsskydd
	Använd huvudskydd
	Undvik skador från roterande snöskruv – höll händer, fötter och kläder borta.
	Stäng av motorn innan du rensar stoppet i snöutkastet.
	Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Återanvänd)där det finns anlöggningar für det. Kontakta dina lokala myndigheter eller lfterförsäljare für ltervinningsríd.
Li-Ion	Li-Ion-batteri Denna product har Märkts med en symbol for sopsorting För alla batterisatser. Dekommen)dà att ätervinnas och plockas isär För att minsa på miljön. Batterisatser kan vara skadiga für miljön och För människors hölsa)dà de innehäller farliga substanser.
	Färe ej uppeldas

	Batterierna kan komma in i vattnets kretslropp om de inte kasseras korrekt och detta kan vara skadligt for EKO-systemet. Kastainte batterier i de vanliga osorterade hushållssoporna.
	Avlågsna batteriet.Free hylsan innan justeringar, service aller underhäll utförs.

MONTERING OCH DRIFT

OBS: Innan du anvander verktyget, las nogaigenom braksanvisingen.

MONTERING

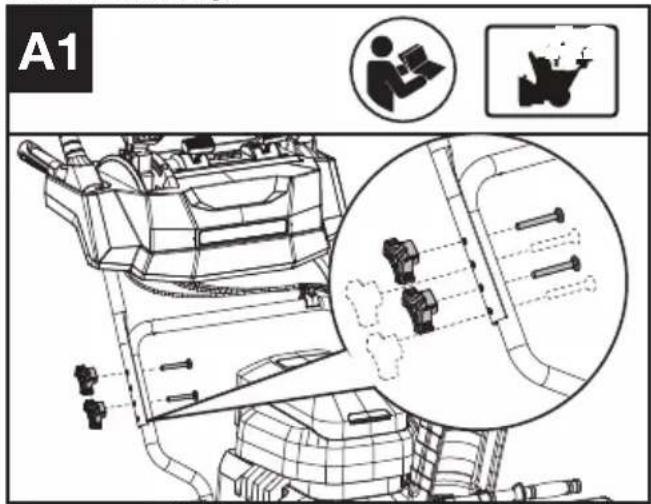

Montering av handtagen (Se Fig. A1)

Välj lämpig höjd och dra at handtagsknopparna och bultarna ordentlich.

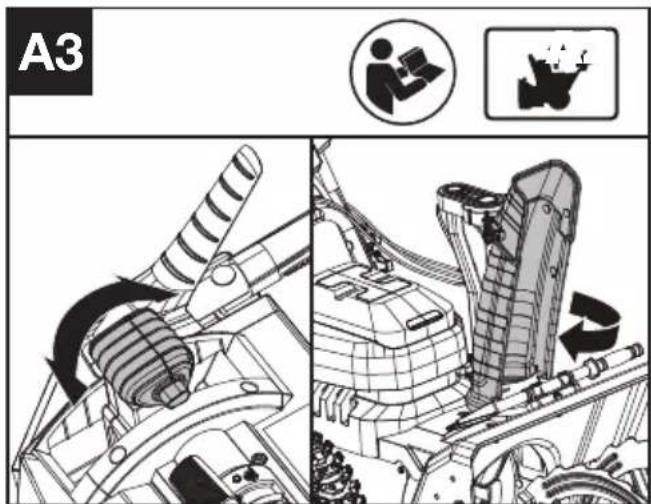

Justera riktningen på rännan for utkast (Se Fig. A3)

VARNING: Rikta aldrig snöslungans utkast mot användaren, kringstaende personer, fordon erler fönster. Snön och främande foremål som snöslungan råkat fä med sig kan orsaka allvarlga skador pa egendom och personer. Rikta alltid snöslungans utkast i motsatt riktning frän där du, kringstaende personer, fordon erller fönster star.

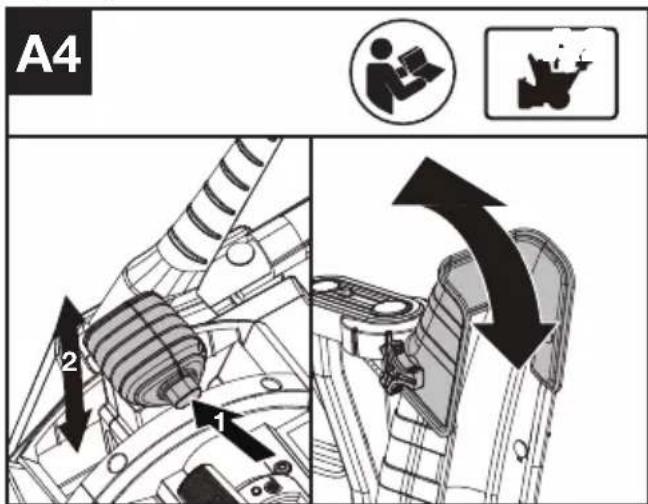

Justera deflektorn på rännan for utkast (Se Fig. A4)

VARNING: Se till att skärmen for utkastet klickar fast ordentlich på utkastet. Skärmen for utkastet sca inte justeras for langt framåt sa att en öppning uppstår mellan utkast och skärm.Du kan dra at deflektorknappen på utmatningskanalen after att du har justerat deflektorn.

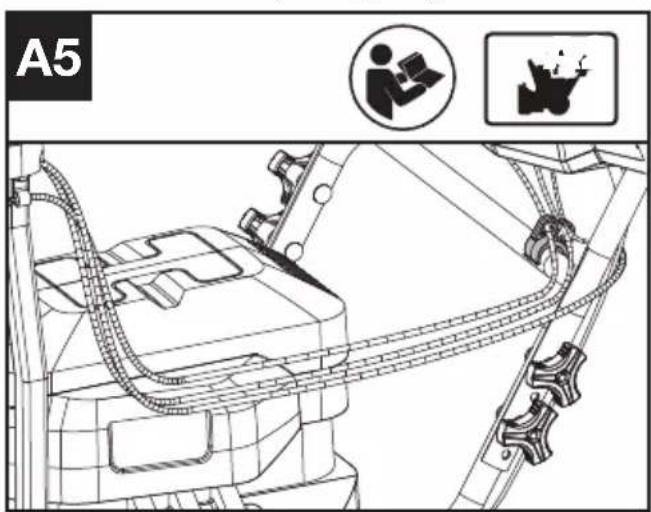

Anvand klamman (Se Fig. A5)

Anpassa de justerbara glidskorna for att kontrollera arbetshöjden enigt oika arbetsforhällanden (Se Fig. A6)

OBS: Justera uppät für härt packad snö. Justera nedat vid arbete på grus eller krossad sten.

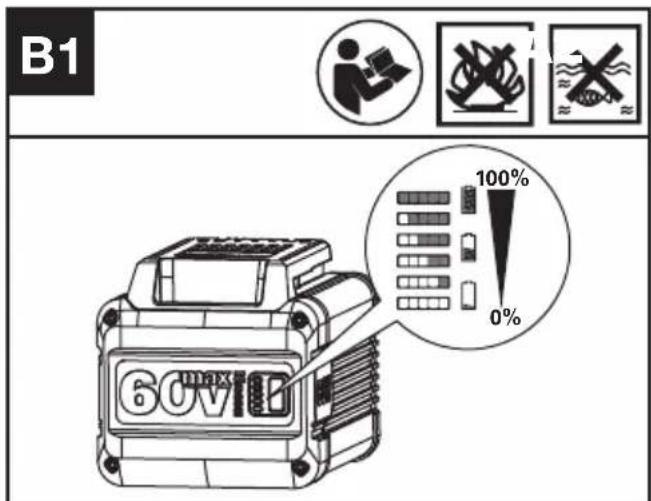

Kontroll av batteriets laddningstillstand (Se Fig. B1)

OBS: Figur B1 gäller endast batteripack med batterilampor.

Batterinivān visas pa batterilampan genom att trycka pa knappen bredvid lamporna. Innan användning aller after användning trycker du pa knappen bredvid strömindikatorlampan pa maskinen for att kontrollera batterikapaciteten.

Anmärkningar	LED-ljus	Batteriets skick
Fem gröna lampor tänds.		70% ≤ Energistatus ≤ 100%
Fyra gröna lampor tänds.		50% ≤ Energistatus < 70%

Tre gröna lampor tänds.	35% ≤ Energistatus < 50%
Två gröna lampor tänds.	20% ≤ Energistatus < 35%
En grön lampa tänds.	20% ≤ Energistatus < 10%
Inga lampor tänds.	Energistatus < 10%

Laddning av batteripaketet (Se Fig. B2)

• Batteripaketet ar delvis laddat och maste laddas helt fore forsta anvandningen.

• Mer information finns i bruksanvisningen till laddaren.

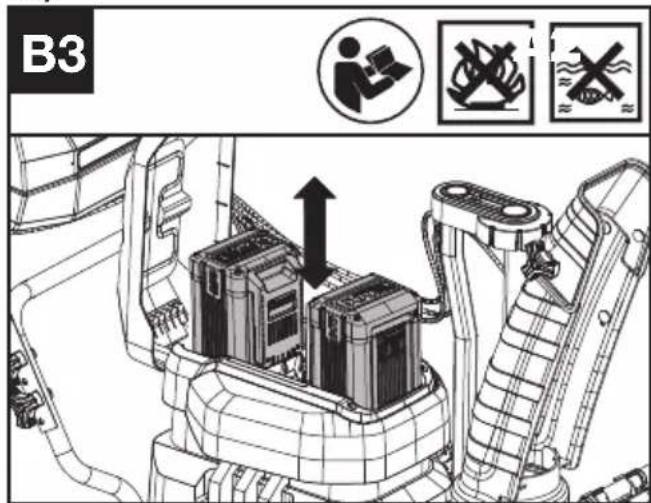

Ta Bort Eller Satta I Batteripaketet (Se Fig. B3)

DRIFT

Starta och stoppa snöslungning (Se Fig. C1 C2)

OBS: Placera utmatningskanalens deflektor i en saker vinkel innan du börjar snöslungningen.
- For att starta snöslungningsfunktionen, skasakerhetsbrytaren fällas upp och kontrollspakentryckas in for snöskruven.
- Använd skruvastighetskontrollen für att ställa in en bekvam hastigkeit für snöslungning.
- Släpp skruvkontrollspaken für att stanna.

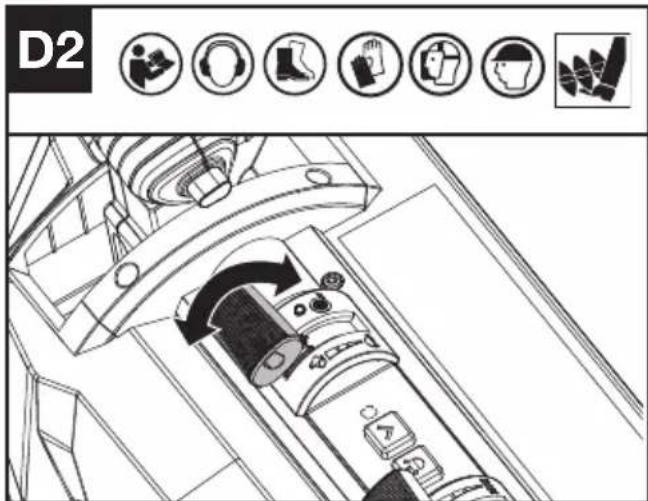

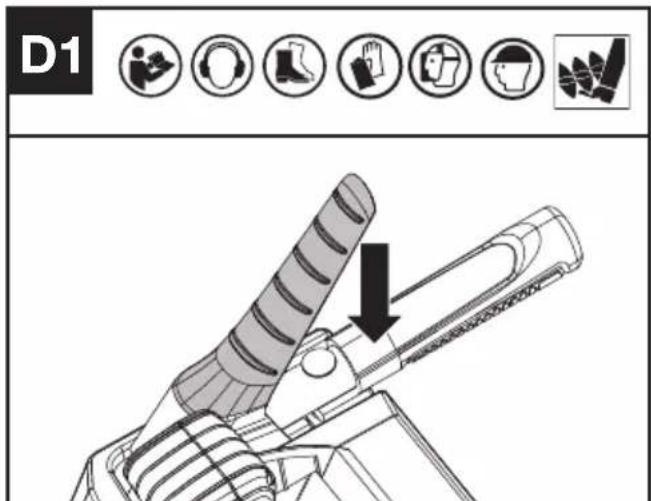

Starta och stoppa hjuldriften (Se Fig. D1 D2)

• Tryck ner Kontrollspaken for drift for att aktivera hjuldriften.

OBS: Slapp Kontrollspaken for drift medan du fortssatter att halla kontrollspaken for snoskruven nedtryckt for att bihella roelsen.
- Använd hastighetskontrollen vid drift für att ställa in en bekvam körhastighet.

Backåkning (Se Fig. E)

Tryck på backknappen och Kontrollspaken for drift samtidigt, och snösungaren börjar röra sig bakåt.

OBS: Titta alltid neråt och bakåt innan du rör dig bakåt. Starta inte snöslungningsfunktionen när du rör dig bakåt.

Stoppa snöslungning

Slapp skruvkontrollspaken och bade skruven och drivmotorn kommt att stanna.

OBS: Ta bort batterierna och vanta tills alla roterande delar har stannat welt after anvandning.

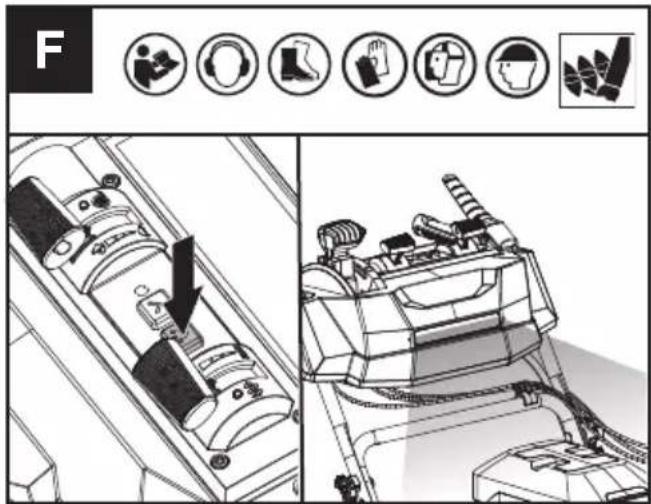

LED-lampor (Se Fig. F)

Tryck på LED-knappen for att aktivera LED-lamporna. Lysdioder ökar sikten- utmarkt für mörka och inneslutna områden.

1. Ta bort alla främnde foremal fran det omrade darrsnon sca kastas innan du anvander maskinen.
2. Använd inte übergiven kraft när du använder snöslungaren.
3. Om snösungaren kolliderar med hinder aller främande foremal under drift, stanna snösungaren, ta bort batteriet, ta bort hindren aller foremal och kontrollera om encheten ar skadad.

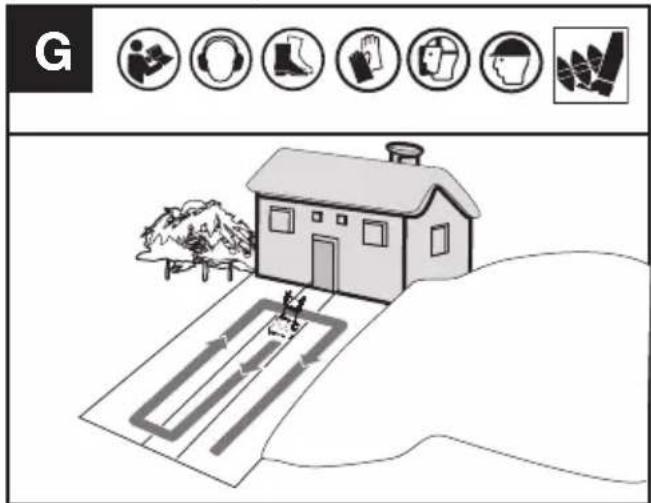

ATT ROJA EN UPPFART/TAKTISKA TIPS FRAN EN EXPERT (Se Fig. G)

SNÖSLUNGARE (EJ BLÁSIGA FÜRHAllANDEN)

(1) Röj en våg rakt framål mitt i uppfarten med utkastet pekande at vänster.
(2) Utan att justera utkastet, vand maskinen 180 grader.
(3) Återvänd till startpunkten på uppfarten. Vänd maskinen i sama riktning som tidigare.
(4) Fortsatt att skapa cirklar utat ienna riktning tills uppfarten ar fardigrojd.

Byte av sakerhetsbultar (Se Fig. H)

FOR BATTERIVERKTYG

Omgivningstemperaturintervallen for att anvanda eller forvara verktyget och batteriet ar 0^ - 45^ (32 ^o F - 113^)

Det rekommenderade
omgivningstemperaturintervallen for
laddningsystem vid laddning ar 0^ - 40^ (32 F-104 F).

Vid slutet av apparatens livslängd, ta sakert bort batteripaketet innan du gör dig av med apparaten. Slang inte batterier i vanlga SOPkärl. Kasta inte heller batteriet tillsammans med maskinen. Ta bort det använda batteripaketet fran apparaten och lamna in det på narraste eller mest bekväma dedikerade ätervinningsanlaggning.

Vid tveksamhet, kontakta din lokala miljöskyddsavdelning. Batterier kan hamna i vattenkretsen om de inte hanteras på rätt sätt, vilket kan vara farligt for ekosystemet. Slang inte batterier som hushallsavfall utan sortinger.

TRANSPORT

1. Stang av maskinen och ta bort batteriet.
2. När du transporterar maskinen i fordon, se till att den är sakrad och placerad på ett satt som forhindrar rörelse eller skador.

1. Sakerställ att batteriet ar i ett sakert skick.
2. Använd icede fpackning nardu transporterar batteriet.
3. De inneslutna litiumjonbattery omfattas av lagstiftningen om farligt gods. Transportera endast batterier nar batterifacet ar oskadat. Packa batterierna pa ett sadant satt att de inte kan rora sig fritt i forpackningen.

UNDERHÄLL

Ta ur batteriet innan du gör justeringar eller utför service eller underhäll.

Det finns inga delar som kan repareras av anvandaren i verktyget. Anvand aldrig vatten er keriska medel for att rengora verktyget. Torka rent med en torr trasa. Forvara alltid verktyget pa en torr plats. Hall motorns ventileringsoppningar rena. Hall alla arbetskontroller fria fran damm.

(1) Forsök inte reparera maskinen om duinte har rätt verktyg och instruktioner for demontering och reparation av maskinen.
(2) Kontrollera bultarna med jämna mellanrum sá att de ár átdragna och se till att utrustningen ár i sakert bruksskick.
(3) Kör maskinen i nagra minutes after varje snöröjning for att Förhindra att snöskruven fryser. Stäng av motorn, vänta på att alla snurrande delar stannar helt och torka sedan av snön och is som finns kvar på maskinen.

RENGÖRING

1. Stäng av maskinen, ta bort batteripaketet och vänta tills maskinen stannat helt.
2. Använd inte aggressiva rengöringsmedel aller Lossningsmedel. Rengör maskinen after använding med en fuktig trasa doppad i milt rengöringsmedel.
3. Använd ett foremål, som till exemplel ett trä- eller plastverktyg, for att ta bort eventuell ansamling av snö aller främande foremål runt området)där snöskruven och ståplattan sitter. Var försiktig med de vassa kanterna.
4. Använd verktyget für att rensa rännan till utkastare. ANVÄND INTE händerna für att rensa en igensatt rännà till utkastare..
5. Se till att anslutningen till batteriet ar fri fran smuts och skrapp och rengor med en mjuk och torr borste ell trasa.
6. Sprejainte vatten pa motorn ellerelektriska komponenter.
7. Använd inte vatten med tryck für att rengörä maskinen.

FÖRVARING

WARNING: Ta bort batteripaketet. Använd skyddshandskar när du utfor justeringar, service eller underhäll. Placera inte handen eller fingrarna mellan klingans tänder och undvik att blämd eller skuren.

1. Låt motorn svalna och rengör snöslangan för varing och transport. Säkra maskinen vid transport.
2. Avlagsna batteripaketet fran snoslungan.
3. Inspektera snöslangan noggrant for att upptacka eventuella slittna, losa erer skadade delar. Kontrolera kopplingar och skruvar och dra at dem vid behov. Kontrolera en Kress-aterforsaljare for eventuella reparationer och ersattningsdelar.
4. Forvara maskinen tilsammans med uttagna batteripaket pa en last, torr plats utom rackhall for barn for att forhindra obehorig anvandning och s

FELSÖKNING

Om elverktyget inte fungerar felfritt, lás felsymtomerna i tabellen nedan som hänvisar till möjiga orsaker och Åtgärder for avhjalpande av fel.

OBSERVERA! Innan felsökning startas stäng av elverktyget och ta bort batteriet.

Symptom Möj Liga orsaker Åtgård
Handtaget är inte på plats.	Handtagsknopparna är inte ordentlich säkrade.	Se till att knopparna är ordentligt ätdragna och stängda.
Snöslungan startar inte.	Säkerhetsbrytaren är inte uppfälld.	Fäll upp säkerhetsbrytaren och tryck på skruvkontrollen für att starta snöslunga.
	Skruvens kontrollspak är defekt.	Få skruvkontrollen utbytt av en auktoriserad serviceverkstad.
	Batterikapaciteten är låg. Byt ut b	atteriet.
	Batteriet är inte anslutet till motom.	Kontrolera kopplingen mellan motorns kontaktdon och batteriet.
Motorn är på, men snöskruven roterar inte.	Auger control lever är defekt.	å skruvkontrollen utbytt av en auktoriserad serviceverkstad.
Snöslungan lämnar ett sunt lager snö after sig.	Stålskrapplattan är sliten.	Få stålskrapplattan utbytt av en auktoriserad serviceverkstad.

TEKNISKA DATA

Typ KG470 KG470.X (470 ar en beteckning for maskiner och representar en batteridriven snoslunga)

	KG470 KG470.X **
Spanning 60 V Max***	---
Max. obelastat varvital	6500±200 /min
Röjningsbredd	61 cm
MAX arbetssdjup.	45 cm
Drifttyp Dubbelstag
Kastavständ 15.8 m
Hjulstorlek 38.1 cm
Batterityp Lithiumjon
Maskinens vikt (Naken verktyg)	60 kg

^**X = 1 - 999 A-Z, M1-M9 ar endast for olica kunder, det finns inga sakerhetsrelaterade forandringar mellan dessa modeller.
*** Spanning uppmatt utan belastning. Initial batterispanning ar max. 60 V. Nominell spanning ar 54 V.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Strömstyrka
KA3002 4.0 Ah KA3706 8.0 A

Vi rekommenderar att du koper tillbehör frän butiken dar verktygen saljs. Se tillbehörspaketet for mer information. Butikspersonal kan hjälpa dig och ge dig rãd.

BULLERINFORMATION

Uppmätt ljudtryck	LpA: 84.09 dB(A)KpA= 3.0 dB(A)
Uppmätt ljudstyrka	LwA: 95.09 dB(A)KwA= 2.0 dB(A)
Använd hörskyydd

Vibrationernas totalvarden (triax vektorsumma) ar faststallda enligt EN 62841:

Vibrationsutsändningsvärde: a_b < 2.5 m/s^2

Osakerhet K = 1.5m / s^2

! Det angivna totala vibrationsvardet och det angivna bullervardet har uppmatts i enlighet med en standardtestmetod och kan anvandas for att jamfora ett verktyg med ett annat.

Det angivna totala vibrationsvardet och det angivna bullervardet kan ocks anvandas i en preliminar exponeringsbedomning.

VARNING: Vibrationer och buller vid använding av elverktyget kan skilja sig frän det angivna vardet beroende på vilket satt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på foljande exempl och andra varianter på hur verktyget används:

Hur verktyget används och materialet som skärds aller borras.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Atdragningsgraden av greppet pa handtagen och om nagra antivibrations- och bullertillbehör används.

Och att verktyget anvands sasom avsett enigt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt satt.

VARNING: For att vara korrekt bör en beräkning av exponeringsniván under verkliga Förhällanden vid användning ocksåtas med foralla delar av hanteringscykeln sasom tiden nar verktyget aravstängt och nar det körps tomgäng utan att utföra nagot arbete. Detta kan betydligt minska exponeringsniván over den totala arbetsperioden.

Hjälp for att minimera din exponering for vibrationer och buller.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det vãsmort (där sá behövs).

Om verktyget ske anvandas regelbundet investera dä i antivibrations- och bullertillbehör.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vbrerande verktyg over flera dagar.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Återanvänd)där det finns anlaggningar for det. Kontakta dinajordigheter erler äterforsäljare for atervinningsrad.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany

På Positecs vögnar förklara attprodukten
Beskrivning Batteridriven snösunga
Typ KG470 KG470.X (470 ar en beteckning for maskiner och representar en batteridriven snösunga)
Funktion Ta bort snö

Uppfyller foljande direktiv, 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC andrad av 2005/88/EC

2000/14/EC andrad av 2005/88/EC:
- Konformitetsutvärderingsprocedur enligt Bilaga V
- Uppmatt bullernivå 96 dB(A)
- Deklarerad garanterad bullernivå 97 dB(A)

Standarder overensstämmer med, EN 62841-1, ISO 8437, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

SV

Personen som godkänts att sammanställa den tekniiska filen
Namn Marcel Filz
Adress Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, German

2023/04/06
Allen Ding
Vice chefsingenjör, tester och certificering
Positec Technology (China) Co., Ltd
18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China
