BRUKSANVISNING C5MEY HiKOKI

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO ○ O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookC5MEY.indb510000BookC5MEY.indb51 2019/02/2716:32:342019/02/2716:32:3452 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookC5MEY.indb520000BookC5MEY.indb52 2019/02/2716:32:342019/02/2716:32:3453 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

VARNING!: Håll händerna borta från skärytan och sågklingan. Håll din fria hand på verktygets handtag eller på motorkåpan. Om båda händerna håller i sågen kan de inte skadas av sågklingan. b) Stick inte händerna under arbetsstycket. Klingskyddet kan inte skydda dig mot sågklingan under arbetsstycket. c) Ställ in skärdjupet i förhållande till arbetsstyckets tjocklek. Minder än en hel tand av sågklingans tänder får vara synlig under arbetsstycket. d) Håll aldrig arbetsstycket i dina händer eller över benet medan du skär. Fäst arbetsstycket i ett stabilt underlag. Det är viktigt att arbeta omsorgsfullt för att minimera risken att råka ut för personskador, att sågklingan fastnar och att tappa kontrollen. e) Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där skärverktyget kan komma i kontakt med gömda kablar eller dess egen sladd. Kontakt med en ”ledande” ledning kommer också göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt. f) Använd alltid klyvstöd eller en rak styrlinjal vid klyvning. Detta förbättrar exaktheten vid klyvning och minskar risken för att sågklingan ska fastna. g) Använd alltid sågklingor med rätt storlek och form (diamantformad kontra rund) med bågformade hål. Klingor som inte passar till sågen roterar excentriskt och gör arbetet svårkontrollerat. h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna är specialdesignade för din såg för att ge bästa prestanda och säkerhet under arbetet Orsaker för kast och tillhörande varningar - bakslag är en plötslig reaktion på en fastklämd eller skev sågklinga, vilket leder till att en okontrollerad såg lämnar arbetsstycket och kastas mot användaren; - när sågklingan kläms fast på grund av att virket nyper stannas sågklingan och motorns kraft förorsakar att verktyget kastas bakåt mot användaren; - om sågklingan blir sned eller skev under användning, så kan tänderna vid sågklingans bakre del arbeta sig in i arbetsstyckets yta, vilket leder till att sågklingan lyfts upp ur sågskåran och kastas bakåt mot användaren. Kast är resultatet när sågen används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan. a) Ta ett fast grepp med båda händerna om sågen och håll armarna så att de kan ta emot kraften vid ett kast. Stå med kroppen på endera sidan om sågklingan, aldrig i linje med den. Ett kast kan leda till att sågen hoppar bakåt, men kraften kan kontrolleras av användaren om särskild försiktighet iakttas. b) Släpp startknappen och håll sågen kvar i arbetsstycket tills att sågklingan har stannat helt, om sågklingan har fastnat eller om du av någon anledningen vill avbryta ett skär. Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan sågklingan roterar då detta kan orsaka kast. Undersök och vidta korrigerande åtgärder för att minska risken för bändning av sågklingan. c) Inför omstart av sågen i ett arbetsstycke, centrera sågklingan i sågspåret så att sågens tänder inte sitter fast i materialet. Om sågklingan sitter fast kan den arbeta sig uppåt i arbetsstycket eller förorsaka ett bakslag när sågen startas igen. d) Stötta upp stora skivor för att minska risken för kast och för att sågklingan kläms fast. Stora skivor har en benägenhet att bågna under sin egen vikt. Stöd måste därför placeras under skivan på båda sidor nära skärlinjen och nära skivans kant. e) Använd inte slöa eller skadade sågklingor. Slöa eller felaktiga sågklingor åstadkommer smala spår, vilka kan orsaka stark friktion, att sågklingan fastnar och att ett kast sker. f) Låsspakarna för sågdjup och fasjustering måste vara ordentligt åtdragna innan sågningen påbörjas. Om sågklingans inställning ändras under sågning kan det leda till tvära stopp eller kast. g) Var extra försiktig när du sågar i existerande väggar eller andra blinda utrymmen. Den utskjutande sågklingan kan stöta på föremål som i sin tur förorsakar ett kast. Klingskyddets funktion a) Kontrollera före varje användning att klingskyddet fungerar som det ska. Använd inte sågen om klingskyddet inte rör sig fritt eller stängs omedelbart. Kläm aldrig fast klingskyddet i öppet läge. Om sågen har tappats av misstag kan skyddet ha blivit deformerat. Ta i greppet och dra tillbaka klingskyddet samt kontrollera i alla vinklar och skärdjup att skyddet rör sig fritt och inte rör vid varken sågklingan eller någon annan del. b) Kontrollera klingskyddets fjädring. Om skyddet och fjädern inte fungerar tillfredsställande, måste service utföras innan sågen används. Klingskyddet kan gå trögt på grund av skadade delar, klibbiga avlagringar eller fi berdamm. c) Klingskyddet får endast dras tillbaka manuellt vid speciella arbetsmoment som inför ”instick” och ”girsågning”. Dra tillbaka klingskyddet med handtaget och släpp sedan klingskyddet direkt när sågklingan kommer i kontakt med arbetsstycket. Vid all annan sågning ska klingskyddet fungera automatiskt. d) Se alltid till att klingskyddet täcker sågklingan innan sågen sätts ner på arbetsbänken eller golvet. En oskyddad, avstannande sågklinga leder till att sågen förfl yttar sig bakåt och skär i allt som kommer i dess väg. Tänk på att det tar tid för sågklingan att stanna efter det att startknappen har släppts. 0000BookC5MEY.indb530000BookC5MEY.indb53 2019/02/2716:32:342019/02/2716:32:3454 Svenska YTTERLIGARE SÄKERHETSVARNINGAR

1. Använd endast bladdiameter angivet på maskinen.

2. Använd inga sliphjul.

3. Använd inte sågblad som är deformerade eller spruckna.

4. Använd inte blad av snabbstål.

5. Använd inte blad som inte motsvarar den karakteristik

som specifi ceras i dessa instruktioner.

6. Stoppa inte sågbladen genom att anbringa tryck från

7. Se alltid till att sågbladen är vassa.

8. Se till att det nedre klingskyddet rör sig smidigt och fritt.

9. Använd aldrig cirkelsågen med klingskyddet fi xerat i

10. Se till att skyddssystemets returmekanism fungerar på

Använd öronskydd för att skydda din hörsel under arbetet.

12. Såga aldrig med cirkelsågen när sågbladet är vänt uppåt

13. Se till att det inte fi nns främmande föremål såsom spikar

och dylikt i arbetsstycket.

14. Sågbladen ska vara 125 mm.

15. Dra ur kontakten ur nätuttaget innan du utför några

inställningar, service eller underhåll.

16. Akta dig för bakslag vid bromsning

Denna cirkelsåg har en elektrisk broms som kopplas in när startomkopplaren släpps fri. Håll ett stadigt tag i sågen vid bromsning på grund av att sågen kan slå bakåt när bromsen tar.

17. Se till att strömkällan som används överensstämmer

med eff ektkraven angivna på namnplåten på produkten.

18. Se till att strömbrytaren står i läge OFF (av).

Om kontakten är ansluten till ett uttag medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

19. När arbetsplatsen befi nner sig långt från strömkällan

använd en förlängningssladd som är tillräckligt tjock och klarar angiven eff ekt. Använd kortast möjliga förlängningssladd.

20. Undvik att såga i ett tillstånd där bottenplattan har lyft

från arbetsstycket. Om sågbladet fastnar eller kärvar eller om sågningen av någon annan anledning måste avbrytas, så släpp avtryckaren och håll cirkelsågen still i arbetsstycket tills sågbladet stannat helt. Försök aldrig att avlägsna sågen från arbetsstycket eller dra tillbaka den medan sågbladet roterar, eftersom det kan orsaka bakslag. Undersök vid behov orsaken till det problem som uppstått och vidta lämpliga åtgärder för att undvika att det upprepas.

21. Stöd stora paneler ordentligt, för att minimera risken

för att sågbladet kläms fast och bakslag uppstår. Större paneler har en tendens att ge efter för sin egen vikt (Bild 3). Se till att stödja panelen underifrån på båda sidor om skärytan, både i närheten av skärytan och i närheten av panelens ändar, enligt Bild 2. För att ytterligare minimera risken för fastklämning eller bakslag bör sågen vila mot den större delen och den mindre bit som ska sågas av, då sågningen kräver att cirkelsågen vilar mot arbetsstycket.

22. Var extra försiktig vid sågning i väggar eller andra blinda

områden. Det utskjutande sågbladet kan stöta mot föremål som orsakar bakslag. Placera aldrig en hand eller fi ngrar bakom cirkelsågen (Bild 4). Om bakslag uppstår kan sågen lätt kastas bakåt och över handen eller fi ngrarna, vilket med stor sannolikhet leder till olycksfall.

23. VARNING! Det är yttert viktigt att stödja arbetsstycket

och hålla i cirkelsågen ordentligt, för att inte förlora kontrollen över sågen och förorsaka olycksfall. Bild 5 illustrerar ett typiskt handstöd av cirkelsågen.

24. Placera den bredare delen av basplattan på den del av

arbetstycket som har fast stöd, och inte på den del som kommer att falla ner när sågningen är klar. Som exempel illustrerar Bild 6 hur en brädände sågas av på korrekt sätt, medan Bild 7 illustrerar ett felaktigt sätt. Spänn fast arbetsstycket, om det är kort eller litet. FÖRSÖK ALDRIG HÅLLA FAST KORTA DELAR FÖR HAND!

25. Försök aldrig använda cirkelsågen upp och ner i ett

skruvstäd. Detta sätt att såga är ytterst farligt och kan leda till allvarliga olycksfall. (Bild 8)

26. När du använder guiden, försök inte ett snedställd snitt

som gör att det snittade materialet kan glida mellan sågbladet och guiden. Det kan leda till skador. (Bild 9)

27. Om spaken förblir lös kan det skapa en mycket farlig

situation. Den måste alltid spännas fast ordentligt. (Bild 13)

28. Kontrollera materialet du ska såga, före sågning.

Om materialet som ska kapas kan utveckla skadligt eller giftigt damm, måste dammpåsen eller korrekt dammutsugningssystem vara tätt anslutet till dammutloppet. Om det fi nns en dammask bör du också använda denna. ○ Innan du börjar såga ska klingan ha uppnått fullt varvtal. ○ Om klingan skulle stoppa eller avge onormalt ljud under sågningen – stäng omedelbart AV sågen med strömbrytaren. ○ Skydda alltid nätsladden så att den inte kommer i närheten av den roterande sågklingan. ○ Att använda cirkelsågen med klingan riktad uppåt eller åt sidan är mycket farligt. Undvik sådan hantering. ○ Använd alltid skyddsglasögon när du sågar. ○ Dra ur nätsladden ur nätuttaget när du är klar med ditt arbete.

29. Kontrollera efter sågbladets montering att låsspaken har

dragits åt ordentligt och i föreskriven position.

30. Lys inte med ljuset direkt i ögonen.

Ögonen kan ta skada om de utsätts av för mycket ljus.

31. Kontrollera att det inte fi nns några hack eller repor i

32. Kontrollera utsidan och se till att det inte fi nns någon

33. Använd en sågklinga med ett indikerat varvtal som är lika

med eller högre än verktygets varvtal.

34. Använd en sågklinga som passar materialet du tänker

35. Håll alltid verktyget stadigt med en hand på handtaget.

Vingbult för styrfäste

Indikatorlampa för tyst läge

Skruv SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. C5MEY: Cirkelsåg Användaren måste läsa bruksanvisningen för att minska risken för personskador. Ha alltid ögonskydd. Bär alltid hörselskydd. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. V Märkspänning

Hastighet utan belastning Slå PÅ Slå AV Koppla bort strömkabelkontakten från eluttaget Lägesvalsomkopplare Ljuskontakt Förbjuden åtgärd Klass II verktyg STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 155. Standardtillbehören kan ändras utan föregående meddelande.

Sågning av olika sorters trä. TEKNISKA DATA Modell C5MEY Spänning 230 V In eff ekt 1050 W Tomgångsvarvtal 5000 min

(Tyst läge) Kapacitet Skärdjup 90° 47 mm 45° 30 mm Vikt* 2,2 kg

• Enligt EPTA-procedur 01/2014 ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. Elektrisk kontroll ○ Mjukstart ○ Överbelastningsskydd Denna skyddsfunktion kapar strömmen till motorn i händelse av att motorn överbelastas eller en misstänksam minskning i rotationshastigheten under användning. När överbelastningsskyddsfunktionen har aktiverats kan motorn stanna. Om detta händer, släpp upp verktygets brytare och avlägsna orsaken för överbelastningen. Efter det kan du använda den igen. ○ Överhettningsskydd Denna skyddsfunktion kapar strömmen till motorn och stannar det elektriska verktyget i händelse av överhettning av motorn under drift. När överhettningsskyddsfunktionen har aktiverats kan motorn stanna. Om detta händer, släpp upp verktygets brytare och låt den svalna några minuter. Efter det kan du använda den igen. ○ Funktion för att ställa om rotationshastigheten (Kraftläge / Tyst läge) (Funktion för Kraftläge / Tyst läge brytare) Med varje tryck på lägesväljarbrytaren ändras driftläget. (Fig. 16) Tyst läge minskar maximalt motorvarvtal vilket möjliggör eff ektivt arbete tystare. 0000BookC5MEY.indb550000BookC5MEY.indb55 2019/02/2716:32:342019/02/2716:32:3456 Svenska Indikatorlampan för Tyst läge tänds i Tyst läge. När belastningen ökar under Tyst läge kommer verktyget automatiskt att växla över till Kraftläge och återgå till Tyst läge när belastningen minskar. I kraftläge görs ingen ändring till Tyst läge även om belastningen minskar. ANMÄRKNING ○ För att kunna ändra läge, dra i omkopplaren en gång efter att ha anslutit strömkontakten. ○ Utsätt inte indikeringspanelen för hårda stötar och skada det ej. Det kan leda till problem.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Snedställt skärning med hjälp av guiden (riktning +45°)

Finjustering av parallellitet 10 157 Finjustering av vinkelräthet 11 158 Finjustering av styrdelens position 12 158 Justera skärdjupet 13 158 Kaplinje 14 158 Startomkopplarens manövrering 15 158 Om lägesväljarfunktionen

Använda LED-lampan 17 159 Använda kabelhållaren 18 159 Montera styrdelen (säljs separat) 19 159 Montera fl uorplattan (säljs separat) 20 159 Montera adaptern till stoftinsamling (säljs separat)

Kapa vinkelrätt 23 160 Lutande skärning (riktning +45°) 24 161 Demontera sågbladet 25 161 Montera sågbladet 26 162 Hålla verktyget 27 162 Välja tillbehör ― 163 (*1) Om lägesväljarfunktionen Driftläget ändras varje gång lägesväljaren trycks in. När tyst läge är valt tänds indikatorn för tyst läge. Tyst läge minskar det maximala motorvarvtalet, vilket möjliggör eff ektivt arbete med mindre buller. Om belastningen ökar när motorn körs i tyst läge aktiveras kraftläget automatiskt. Dessutom aktiveras tyst läge igen om belastningen minskar igen. I kraftläge aktiveras inte tyst läge, även om belastningen minskar. Läge Varvtal utan belastning Kraft 5000 min

ANMÄRKNING ○ Läget kan endast ändras om strömkontakten är ansluten till ett eluttag och du drar i omkopplaren en gång. ○ Även om omkopplaren slås på och av eller strömkontakten kopplas bort och sätts tillbaka stannar enheten i det läge som du ställt in. (*2) Montera kroken Kroken kan användas för att hänga upp enheten tillfälligt under drift (Bild. 22). FÖRSIKTIGT Kroken får aldrig användas för att hänga fast enheten på dig. När du använder kroken, kontrollera att huvudenheten inte kan glida och falla eller bli instabil av vind eller dyl. Häng aldrig enheten från ditt bälte eller byxor eftersom detta kan orsaka olyckor. LED-LAMPANS VARNINGSSIGNALER (Bild 28) Denna produkt har funktioner som utformats för att skydda själva verktyget. Om någon av säkerhetsfunktionerna aktiveras under användning när omkopplaren är dragen samt inom 3 sekunder efter att den släppts, blinkar LED- lampan enligt beskrivningen i Tabell 1. Ta omedelbart bort fi ngret från omkopplaren och följ de anvisningar som fi nns beskrivna under avhjälpande åtgärd när någon av säkerhetsfunktionerna aktiveras. Tabell 1 Säkerhetsfunktion LED-lampdisplay Avhjälpande åtgärd Överbelastningsskydd På 0,1 sekund/av 0,1 sekund Avlägsna orsaken till överbelastningen. Temperaturskydd På 0,5 sekund/av 0,5 sekund Låt verktyget svalna ordentligt.

UNDERHÅLL OCH INSPEKTION

1. Kontroll av sågblad

Byt ut eller slipa sågbladet så snart det är slött eller slitet, eftersom användning av ett slött sågblad sänker arbetseff ektiviteten och kan också resultera i motorns funktionsavbrott.

2. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

Om byte av nätsladd är nödvändigt måste det göras av tillverkaren för att undvika säkerhetsrisker. 0000BookC5MEY.indb560000BookC5MEY.indb56 2019/02/2716:32:342019/02/2716:32:3457 Svenska

4. Underhåll av motorenhet

Motorlindningen är en viktig del av detta verktyg. Undvik skada och var noga med att undvika kontakt med rengöringsolja eller vatten. Efter 50 timmars användning, rengör motorn genom att blåsa in i ventilationshålen i motorhuset med torr luft från en luftpistol eller annat verktyg (Bild 29). Damm eller partikelansamling i motorn kan resultera i skador.

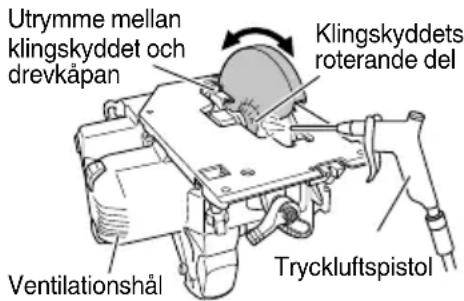

5. Kontroll och underhåll av klingskyddet

Se alltid till att klingskyddet rör sig smidigt. Klingskyddet skall omedelbart repareras i händelse av felfunktion. För rengöring och underhåll, använd en tryckluftspistol eller annat verktyg för att blåsa rent området mellan klingskyddet och drevkåpan samt den roterande delen med torr luft (Bild 29). På detta sätt kan man enkelt avlägsna spån och annan smuts. Ansamling av spån eller annan smuts runt klingskyddet kan resultera i felfunktion eller skada. VARNING För att undvika inandning av damm och ögonirritationer, ska du använda skyddsglasögon och ansiktsmask när du använder en tryckluftspistol eller ett annat verktyg för att rengöra klingskyddet, ventilationshålen eller andra delar av produkten. Kontrollera att klingskyddet rör sig smidigt Klingskyddets roterande del Utrymme mellan klingskyddet och drevkåpan Tryckluftspistol Ventilationshål Bild 29

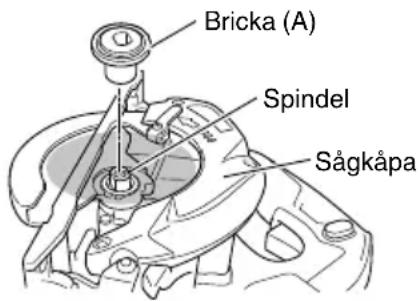

6. Rengöra sågkåpans insida

Kontrollera och rengör regelbundet för att se till att sågspån och andra rester inte samlas inuti sågkåpan. Ta alltid bort sågklingan vid kontroll och rengöring. Bricka (A) Spindel Sågkåpa Bild 30

7. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Undvik platser såsom de följande för att förvara produkter och tillbehör som inte används, och förvara dem på en säker och torr plats. ANMÄRKNING ○ Förvara inte på platser där barn kan nå eller enkelt få tillgång till dem. ○ Förvara inte på platser som är utsatta för regn, såsom under taksprånget i ett hus, eller på fuktiga platser. ○ Förvara inte på platser där luftfuktigheten förändras snabbt, eller i direkt solljus. ○ Förvara inte på platser där det fi nns risk för att fl yktiga ämnen börjar brinna eller exploderar. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 100 dB (A) A-vägd ljudtrycksnivå: 89 dB (A) Osäkerhet K: 3 dB (A) Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Vid kapning av spånskiva: Vibrationsavgivning värde a

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 0000BookC5MEY.indb570000BookC5MEY.indb57 2019/02/2716:32:342019/02/2716:32:3458 Dansk Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

1) Sikring på arbeidsområdet

24. Plasser den brede delen av sagfoten på den delen av

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT 1 Modellnr 2 Serienr 3 Inköpsdatum 4 Kundens namn och adress 5 Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att denna cirkelsåg, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning. *1)
