KG154E.9 - Grästrimmer KRESS - Gratis bruksanvisning och manual
Hitta enhetens manual gratis KG154E.9 KRESS i PDF-format.
| Typ av produkt | Trådlös grästrimmer |
| Märke | Kress |
| Modell | KG154E.9 |
| Strömförsörjning | Li-Ion-batteri 40 V MAX (2 x 20 V) |
| Rekommenderat batteri | KAB04 4,0 Ah |
| Rekommenderad laddare | KAC04 4,0 A |
| Nominell tomgångshastighet | 6000 varv/min |
| Klippdiameter | 38 cm |
| Tråddiameter | 2,4 mm (vriden lina rekommenderas) |
| Rekommenderad linlängd | 4 m (dubbel utgång) |
| Vikt (endast verktyg) | 2,87 kg |
| Ljudtrycksnivå (LpA) | 78,7 dB(A), K=3 dB(A) |
| Ljudeffektnivå (LwA) | 91,97 dB(A) |
| Vibrationsvärde (ah) | < 1,5 m/s², K=1,5 m/s² |
| Huvudfunktioner | Gräsklippning, ogräs under buskar, slänter och kanter |
| Speciella egenskaper | Linjär stötmatning, ECO-hastighet, extra handtag, LED-batteriindikator |
| Underhåll och rengöring | Rengör med torr trasa, använd inte vatten eller kemiska rengöringsmedel |
| Säkerhet | Skyddsglasögon, hörselskydd, handskar, säkerhetsskor, långbyxor |
| Reservdelar och reparerbarhet | Inga användarreparebara delar; kontakta kundtjänst |
| Garanti och överensstämmelse | Uppfyller direktiven 2006/42/EG, 2014/30/EU, 2011/65/EU |
| Miljö | Batteri och apparat är återvinningsbara, kasta inte med hushållsavfall |
Vanliga frågor - KG154E.9 KRESS
Användarfrågor om KG154E.9 KRESS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Grästrimmer i PDF-format gratis! Hitta din manual KG154E.9 - KRESS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KG154E.9 av märket KRESS.

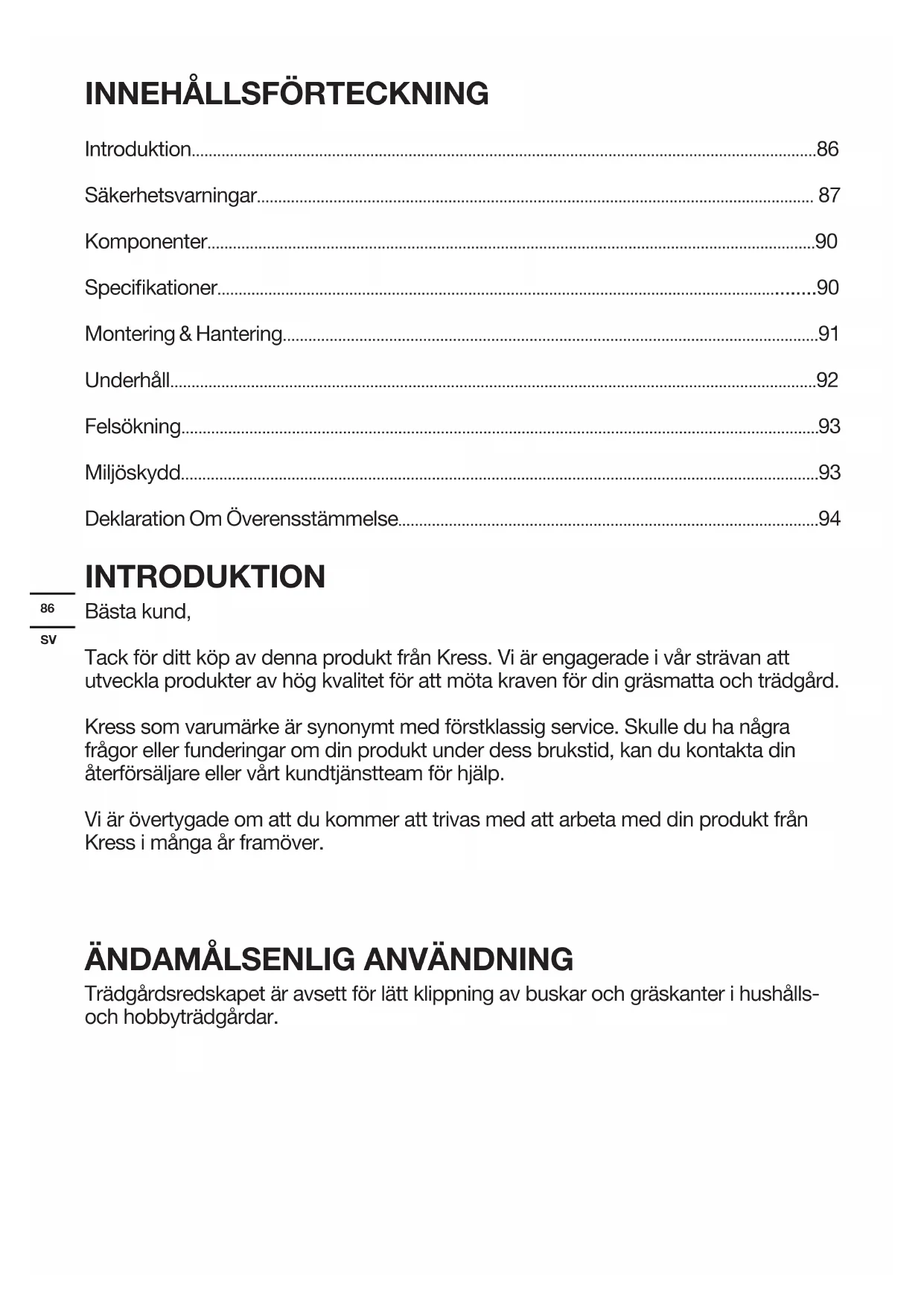

BRUKSANVISNING KG154E.9 KRESS
Säkerhetsvarningar....87
Komponenter....90
Specifikationer....90
Montering & Hantering....91
Underhåll....92
Felsökning....93
Miljöskydd....93
Deklaration Om Överensstämmelse....94
INTRODUKTION
Bästa kund,
Tack för ditt köp av denna produkt från Kress. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet för att möta kraven för din gräsmatta och trädgård.
Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkt under dess brukstid, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.
Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.
ÄNDAMÅLSEN LIG ANVÄNDNING
Trädgårdsredskapet är avsett för lätt klippning av buskar och gräskanter i hushålls- och hobbyträdgårdar.
SÄKERHETSVARNINGAR GENERELLA SÄKERHETS- VARNINGAR FÖR ELVERK- TYG
WARNING: Läs alla
säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som
följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.
Spara alla varningar och instruktioner för framtida bruk.
Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.
1) ARBETSOMRÅDET
a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett strömförande verktyg.
Distraktioner kan göra att du förlorar kontrollen.
2) ELSÄKERHET
a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.
c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det.
d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
4. ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.
c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används
utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar.
Strömförande verktyg är farliga i händerna pl outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.
5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet.
Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.
f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller
laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.
6. UNDERHÅLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.
SÄKERHETSVARNINGAR FÖR GRÄSTRIMMER
a) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag. Detta minskar risken att bli träffad av blixten.
b) Inspektera noggrant området för att upptäcka vilda djur och växter där maskinen ska användas. Vilda djur och växter kan komma till skada av maskinen under drift.
c) Inspektera noggrant det område där apparaten ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador.
d) Innan maskinen tas i bruk ska skäraren, bladet och enheten alltid inspekteras visuellt för att upptäcka eventuella skador. Skadade delar ökar risken för personskador.
e) Följ instruktionerna för byte av tillbehör. Otilräckligt fastspända blad som fästs med muttrar eller bultar kan antingen skada bladet eller leda till att det lossnar.
f) Bladets nominella rotationshastighet ska vara minst lika med den maximala rotationshastigheten markerad på maskinen. Blad som går snabbare än deras nominella rotationshastighet kan brista och lossna.
g) Använd ögon-, öron-, huvud- och handskydd. Skyddsutrustning som uppfyller kraven minskar personskador från flygande skräp eller oavsiktlig kontakt med skärlinan eller bladet.
h) Bär alltid skyddsskor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Detta minskar risken för skador på fötterna vid kontakt med en rörlig skärare, lina eller ett blad.
i) Bär alltid långbyxor när du använder maskinen. Blottad hud ökar sannolikheten för skador från utkastade föremål.
j) Håll personer borta när du använder maskinen. Utkastat skräp kan resultera i allvarliga personskador.
k) Använd maskinen med båda händerna.
Genom att hålla i maskinen med båda händerna undviker du att tappar kontrollen.
I) Håll maskinen endast i de isolerade gripytorna, eftersom lina eller blad kan komma i kontakt med dolda kablar. Lina eller blad som kommer i kontakt med en strömförande kabel kan exponera maskinens strömförande metalldelar och ge användaren en
elektrisk stöt.
m) Ha alltid rätt fotfäste och använd endast maskinen när du står på marken. Hala eller instabila ytor kan orsaka tappad balans eller kontroll över maskinen.
n) Använd inte maskinen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.
o) När arbete utförs i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.
p) Håll alla delar av kroppen borta från skäraren, linan eller bladet när maskinen är i drift. Innan du startar maskinen, se till att skäraren, linan eller bladet inte är i kontakt med något. Ett ögonblick av ouppmärksamhet vid användning av maskinen kan leda till allvarliga personskador.
q) Använd inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med skärare eller blad och möjliggör bättre kontroll över maskinen i oväntade situationer.
r) När du trimmar buskar eller unga träd som är under belastning, var uppmärksam på kast bakåt. När belastningen i träfibrerna släpps kan busken eller det unga trädet träffa operatören och/eller kasta maskinen utom kontroll.
s) laktta extremt försiktighet när du skär buskar och unga träd. Det smala materialet kan fångas upp av bladet och piskas ut mot dig eller få dig ur balans.
t) Behåll kontrollen över maskinen och rör inte vid skärare, linor eller blad och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador från rörliga delar.
u) Maskinen ska bäras avstängd och bort från kroppen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med en rörlig skärare, lina eller ett blad.
v) Vid transport eller förvaring av maskinen ska skyddet alltid sitta på metallbladen. Korrekt hantering av maskinen minskar sannolikheten för oavsiktlig kontakt med bladet.
w) Endast skärare, linor, skärhuvud och blad som angivits av tillverkaren ska användas. Felaktiga reservdelar kan öka risken för att något går sönder och för skador.
x) När du rensar material som fastnat eller servar maskinen ska du se till att maskinens strömbrytare är av och att batteripaketet är borttaget. Oavsiktlig start av maskinen när du rensar faststucket material eller servar maskinen kan resultera i allvarliga personskador.
BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET
a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.
SYMBOLER
 | För att minska risken för skador måste användaren läsa bruksanvisningen |
 | Använd skyddsglasögon |
 | Använd hörselskydd |
 | Bär skyddsglasögon och hörselskydd |
 | Håll kringstående undan |
 | Får ej uppeldas |
 | Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall. |
 | Utsätt inte för regn |
 | VARNING – Avståndet mellan maskinen och personer ska vara minst 15 m (50 fot)" |
 | VARNING – Se upp för utkastade föremål. |
 | Använd inte metallblad. |
 | VARNING – Koppla bort batteriet före underhåll. |
 | Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen. |
 | Trimning |
 | Använd skyddshandskar |
 | Använd en dammmaske |
 | Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd. |
 | Se till att batteriet tas bort innan byte av tillbehör. |
KOMPONENTER
-
BATTERIPAKET *
-
STRÖMINDIKATOR FÖR BATTERIE
-
SÄKERHETSKONTAKT (OPS)
-
AVTRYCKARE FÖR VARIABEL HAS- TIGHET
-
ECO-KNAPP
-
ÖVRE SKAFT
-
HJÄLPHANDTAG
-
KOPPLING FÖR NEDRE SKAFT
-
SÄKERHETSSKYDD
-
SNÖRSKÄRARE
-
FINJUSTERANDE HUVUD
-
SLÄPP TAGGEN
* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.
TEKNISKA DATA
Typ: KG154E KG154E.X (1-maskinbeteckning, avser trådlös grästrimmer/ borstfräs)
** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
*** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.
| KG154E KG154E.X ** | |
| Spänning 40V MAX (2x20V-MAX) *** | |
| Hastighet utan belastning | 6000/min |
| Gräsklipparens skärdiameter | 38cm |
| Linjediameter Rekommenderad 2.4mm twist linje | |
| Kabellängd | Rekommenderas 4m (dubbel utgång) |
| Maskinens vikt (Naken verktyg) | 2.87 kg |
REKOMMENDERADE BATTERIER OCH LADDARE
| Kategori Typ Kapacitet | ||
| 20V Batteripaket | KAB04 | 4.0Ah |
| 20V Laddning | KAC04 | 4.0A |
Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd.
BULLERINFORMATION
| Uppmätt ljudtryck L | _pA : 78.7dB(A) |
| K_pA | 3.0dB(A) |
| Uppmätt ljudstyrkar L | _wA :91.97dB(A) |
| K_wA | 1.44dB(A) |
| Använd hörselskydd. | |
VIBRATIONSINFORMATION
| Typisk uppmätt vibrering | a_h<1.5m/s^2 |
| Osäkerhet K=1.5m/s2 |
Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.
WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:
Hur verktyget används och materialet som verktyget används med.
Verktyget är i bra skick och bra underhållet.
Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.
Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.
Verktyget används som avsett enligt konstruktionen och de här instruktionerna.
Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.
WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering.
Använd ALLTID skarpa mejslar, borrar och blad.
Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).
Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.
Undvik att använda verktyg i temperaturer på 10 °C eller lägre.
Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar
MONTERING & HANTERING
OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.
MONTERING:
Montera extrahandtag och säkerhetsstopphandtag(Se Fig. A1,A2,A3)
Ta bort rörpluggen(Se Fig.B1)
NOTERA: Innan du monterar stången, ta först bort rörpluggsskyddet på maskinen.
Montera stången(Se Fig.B2)
Montera Distansskyddet (Se Fig. C)
Sätt i metallfästet i luckan på säkerhetsskyddet och fäst sedan säkerhetsskyddet på plats med skruvar och en sexkantnyckel.
Ta Bort Eller Sätta I Batteripaketet(Se Fig. D1, D2)
OBS:
- Gräsklipparen kommer endast att fungera med 2 batterier installerade. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt.
- När du använder två batterier med olika amperetimmar eller laddningsnivåer kör maskinen med den lägsta gemensamma nämnaren.
- Ett 4.0Ah eller högre batteripaket rekommenderas för bättre prestanda och längre driftstid.
Kontroll av batteriets laddningstillstånd (Se Fig. D3)
OBS: Figur D3 gäller endast batteripack med batterilampor.
Laddning av batteripaketet(Se Fig. D4)
OBS:
- Batteripaketet levereras oladdat. Batteriet måste laddas helt innan första klippningen.
- Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren.
Maskinens strömindikator för batteriet(Se Fig. D5)
Se avsnittet BATTERISTATUS
DRIFT :
Att börja (Se Fig. E)
VÄRNING! Klipphuvudet fortsätter att rotera efter det att trimmern har stängts av; vänta tills den har stannat innan verktyget läggs ned. Tryck först på låsknappen, tryck sedan på omkopplaren för att starta maskinen.
ECO-hastighet (Se Fig. F)
För att förlänga körtiden, tryck på ECO-knappen och ställ in avtryckaren, så kommer maskinen att köra med låg hastighet.
TRIMNING (Se Fig.G)
Bumpfoder(Se Fig. H)
Montering och demontering av trimmerhuvudet (Se Fig. I)
Sätt i en hexnyckel i hålet och rotera trimmerhuvudet tills det stannar i låst läge.
Lindning av trimmerlinjen (Se Fig. J1,J2)
NOTERA: Spolen måste vara lindad när den är inne i trimmerhuvudet. Spolen får inte lindas med tråd och installeras sedan i trimmerhuvudet.
Maskinens strömindikator för batteriet (Se Fig. D5)
Innan användning eller efter användning trycker du på knappen bredvid strömindikatorlampan på maskinen för att kontrollera batterikapaciteten. Under drift kommer batterikapaciteten automatiskt att indikeras av batteriindikatorn. Indikatorn känner av och visar batterietnivån enligt följande. För maskiner med 2 batterier som har olika strömstyrkor, visar strömindikatorlampan batteriets tillstånd för den nedre av de två batterierna.
| Batteristatus Batteritillstånd | |
| Fem gröna lampor (■■■■■) lyser. | Hög batterinivå. |
| Två, tre eller fyra gröna lampor lyser. | Medelhög batterinivå. Ju fler lampor som lyser, desto högre är batterinivån. |
| Endast en grön lampa (■□□□□) lyser. | Minst ett batteri är urladdat och måste laddas. |
| Inga lampor lyser. Minst ett batteri är fel isatt eller defekt. | |
| Endast en lampa blinkar två gånger per cykel. | Minst ett batteri är urladdat (se batteriladdningstillstånd), ladda de två batterierna minst en gång innan maskinen används igen eller förvaras. |
| Endast en lampa blinkar tre gånger per cykel. | Minst ett batteri är hett. Låt dem svalna innan du startar maskinen igen. |
| Endast en lampa blinkar fyra gånger per cykel. | Maskinen är överbelastad. Avlägsna verktyget från arbetsområdet och försök igen. |
ANVÄNDARHANDLEDNING
WARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera
tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.
1. Bump line matningssystem (Se Fig. H)
Trimmern är utrustad med ett buffertlinjesystem. När du rör vid trimmerhuvudet medan maskinen är igång matas den nya linjen ut.
2. Lindning av trimmerlinjen (Se Fig.J1,J2)
För ersättningslinjen genom öglan och mata den från andra sidan. Se till att båda ändarna av tråden är platta i ändarna på beskärningshuvudet (rekommenderas 2 m), och klipp sedan av tråden. Vrid ratten medurs för att linda tråden på spolen tills det finns 19 cm vänster och höger.
FÖRVARING AV
GRÄSTRIMMER
Ta alltid bort batteriet från din trimmer efter användning. Förvara din grästrimmer
Trimmern är försedd med en öppning för hängare så att du kan hänga den på väggen. (Se Fig. K) Förvara trimmern och batteriet på en torr och skyddad plats.
UNDERHÅLL
Ta alltid bort batteriet från din trimmer efter användning. Kontrollera alltid produkten innan den används för eventuella skador.
Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.
Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inta delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm..
FELSÖKNING
I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.
Varning: Stäng av enheten och ta bort batteriet före all felsökning.
| Problem Möjliga orsaker Korrigerande åtgärd | ||
| Trimmern fungerar inte. | Batteriet har laddat ur,Batteriet är för varmt/kallt.Motorn är trasig.Enhetens interna sladdar är trasiga. | Ladda batteriet; se även innehållet i laddarens bruksanvisning.Låt batteriet svalna/bli varmt.Kontakta en servicetekniker.Kontakta en servicetekniker. |
| Trimmern går hackigt. | Motorn är trasig.Batteriet är inte fulladdat.Strömbrytaren är trasig. | Kontakta en servicetekniker.Ladda batteriet.Kontakta en servicetekniker. |
| Alltför starka vibrationer/buller. | Enheten är trasig.Linspolen är fellindad. | Kontakta en servicetekniker.Linda om linan. Se "Montera spole och lina". |
| Klipptiden per batteriladdning är för kort. | Batteriet har inte använts på länge eller laddats för kort tid.Gräset är för högt.Batteriet är trasigt. | Ladda batteriet fullt; se även innehållet i laddarens bruksanvisning.Klipp i etapper.Byt ut batteriet. |
| Enheten klipper inte. Linan är trasig.Batteriet är inte fulladdat.Motorn är trasig (för låg hastighet).Gräs har trasslat in sig runt klipphuvudet. | Byt ut linan.Ladda batteriet; se även innehållet i laddarens bruksanvisning.Kontakta en servicetekniker.Ta bort gräset. | |
| Batteriladdningsindikatom lyser hela tiden.Det går inte att ladda batteriet. | Batteriet är fel isatt.Batterikontakterna är smutsiga.Batteriet är trasigt. | Sätt in batteriet i batterihållaren på rätt sätt.Rengör batterikontakterna (t.ex. genom att sätta in och ta ut batteriet flera gånger) eller byt ut batteriet.Byt ut batteriet. |
| Batteriladdningsindikatom lyser inte. | Batteriladdarens kontakt är inte ordentligt isatt.Eluttag, strömsladd eller batteriladdare kan vara trasiga. | Sätt in strömkontakten ordentligt i eluttaget.Kontrollera nätströmmen. Låt batteriladdaren kontrolleras av en auktoriserad servicetekniker. |
MILJÖSKYDD
Uttjänade elektriska produkter får inte kasseras
■ som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
DEKLARATION OM ÖVERENSSTÄMMELSE
Vi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
På vegne av Positec erklær at produktet,
Beskrivning Sladdlös BL grästrimmer
Typ KG154E KG154E.X (1-beteckning för maskiner som är representativ för trådlös grästrimmer)
Funktion skärning gräs
På Positecs vägnar förklara att produkten
2006/42/EC, 2014/30/EU, 2011/65/
EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC
2000/14/EC ändrad av 2005/88/EC:
- Konformitetsutvärderingsprocedur enligt Annex VI
- Uppmätt bullernivå 91.97 dB (A)
- Deklarerad garanterad bullernivå 94dB (A)
Berört notifierat organ
Namn: Intertek Deutschland GmbH (teknisk kontrollorgan 0905)
Standarder överensstämmer med
EN 62841-1, FprEN IEC
62841-4-4:2020+FprAA:2021-02, EN 62233, EN ISO
3744, EN IEC 55014-1, EN IEC 55014-2
Personen som godkänts att sammanställa den tekniska filen
Namn Marcel Filz
Adress Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2022/01/26
Allen Ding
Vice chefsingenjör, tester och certifiering
Positec Technology (China) Co., Ltd
