MANUALE UTENTE KG154E.9 KRESS

L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba.37

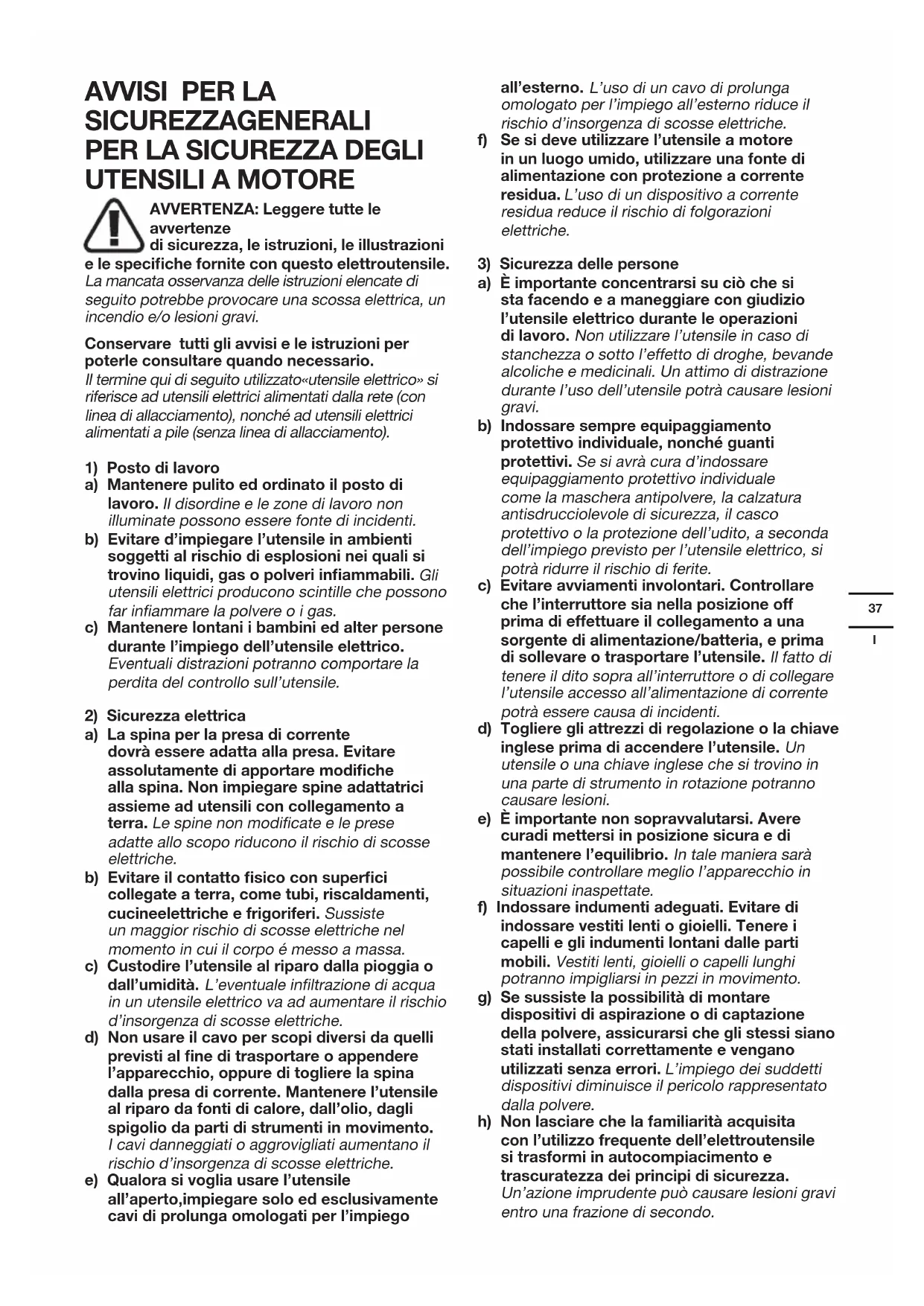

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il termine qui di seguito utilizzato«utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed alter persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) Sicurezza elettrica

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L’uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile elettrico durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare avviamenti involontari. Controllare che l’interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l’utensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile accesso all’alimentazione di corrente potrà essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile.

utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere. h) Non lasciare che la familiarità acquisita con l’utilizzo frequente dell’elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.38

4) Maneggio ed impiego accurato di utensili

elettrici a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall’utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’apparecchio stesso. Far riparare le parti danneggiate prima d’impiegare l’apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti aflati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi,ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superci di presa scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

5) Maneggio ed impiego accurato di

accumulatori a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore.Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati.

batterie danneggiate o modicate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un’esplosione o un incendio. f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L’esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un’esplosione. g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l’elettroutensile a una temperatura che non rientri nell’intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell’intervallo di valori specicato, potrebbe danneggiare la batteria aumentando il rischio d’incendio.

a) Fare riparare l’apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’apparecchio. b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

No utilice la máquina en condiciones meteorológicas adversas, especialmente si existe riesgo de relámpagos.In tal modo si riduce il rischio di essere colpiti da un fulmine. b) Ispezionare accuratamente l'area in cui si deve utilizzare la macchina per individuare la presenza di eventuali animali selvatici. Gli animali selvatici potrebbero restare feriti durante il funzionamento della macchina. c) Ispezionare accuratamente l'area in cui si deve utilizzare la macchina, e rimuovere pietre, bastoni, cavi, ossa e altri oggetti estranei. Tali oggetti potrebbero essere scagliati e causare lesioni39

personali. d) Prima di utilizzare la macchina, controllare sempre visivamente che il tagliente o la lama e i componenti di assemblaggio del tagliente o della lama non siano danneggiati. Le parti danneggiate accrescono il rischio di lesioni. e) Attenersi alle istruzioni per effettuare la sostituzione degli accessori. Un serraggio improprio dei dadi o dei bulloni di bloccaggio della lama può danneggiarla o provocarne il distacco. f) La velocità di rotazione nominale della lama deve essere perlomeno equivalente alla velocità di rotazione massima indicata sulla macchina. Le lame che ruotano più velocemente della loro velocità di rotazione nominale possono frantumarsi e proiettarsi in ogni direzione. g) Indossare protezioni per occhi, orecchie, testa e mani. Dispositivi di protezione individuali appropriati ridurranno le lesioni personali che possono essere provocate da detriti vaganti o dal contatto accidentale con il lo di taglio o con la lama. h) Quando la macchina è in funzione, indossare sempre calzature di sicurezza. Non utilizzare la macchina a piedi nudi o indossando sandali. Indossare calzature di sicurezza riduce la probabilità di subire lesioni ai piedi causate dal contatto con un tagliente, un lo o una lama in movimento.

i) Durante l'utilizzo della macchina, indossare

sempre pantaloni lunghi. La pelle esposta aumenta il rischio di ferirsi a causa di oggetti che vengono scagliati. j) Durante il funzionamento della macchina, accertarsi che le persone che si trovano nelle vicinanze restino distanti. I detriti proiettati dalla macchina possono causare gravi lesioni personali. k) Impiegare sempre entrambe le mani durante le operazioni di utilizzo della macchina. Impugnando la macchina con entrambe le mani si evita di perderne il controllo. l) Maneggiare la macchina esclusivamente dalle superfici di presa dedicate e isolate, poiché il filo di taglio o la lama potrebbero entrare in contatto con cavi elettrici non visibili. Il lo di taglio oppure le lame che entrano in contatto con un cavo elettrico "sotto tensione" possono mettere "sotto tensione" le parti metalliche non isolate della macchina e determinare la possibilità di provocare una scossa elettrica ai danni dell'operatore. m) Assicurarsi di mantenere sempre una posizione adeguata e azionare la macchina solo se si opera con i piedi saldamente appoggiati sul terreno. Operare su superci scivolose o instabili possono causare la perdita di equilibrio o di padronanza della macchina. n) Non utilizzare la macchina su superfici eccessivamente in pendenza. In tal modo si riduce il rischio di perdere il controllo, di scivolare e di cadere, con conseguenti lesioni personali. o) Quando si lavora su superfici in pendenza, assicurarsi sempre di avere una buona presa sul terreno, lavorare sempre in senso trasversale, mai in salita o in discesa, e prestare la massima attenzione durante il cambio di direzione.

tal modo si riduce il rischio di perdere il controllo, di scivolare e di cadere, con conseguenti lesioni personali. p) Mantenere tutte le parti del corpo lontane dal tagliente, dal filo di taglio o dalla lama quando la macchina è in funzione. Prima di avviare la macchina, accertarsi che il tagliente, il lo o la lama non siano a contatto con alcun oggetto. Una piccola disattenzione durante l'uso della macchina può provocare lesioni personali o a terze persone. q) Non operare con la macchina utilizzandola al di sopra dell'altezza della vita. Mantenendo la macchina in posizione corretta, si evita il contatto involontario con il tagliente o con la lama e si favorisce un controllo ottimale della stessa in caso di situazioni impreviste. r) Quando si tagliano cespugli o arbusti sottoposti a tensione, è necessario prestare attenzione al fenomeno del ritorno elastico. Quando la tensione delle bre del legno viene rilasciata, il cespuglio o l'arbusto può colpire l'operatore e/o causare la perdita di controllo della macchina. s) Prestare la massima attenzione quando si tagliano cespugli e arbusti. Il materiale esile e essibile potrebbe avvilupparsi alla lama ed essere proiettato nella direzione dell'operatore, oppure potrebbe fargli perdere l'equilibrio. t) Mantenere il controllo della macchina e non toccare i taglienti, i fili o le lame e altre parti mobili pericolose quando sono ancora in movimento. In tal modo si riduce il rischio di lesioni dovute alle parti in movimento. u) Qualora si intende trasportare la macchina assicurarsi che sia spenta e distante dal corpo. Una corretta manipolazione della macchina ridurrà la probabilità di un contatto accidentale con un tagliente, un lo o una lama in movimento.

v) Quando si trasporta o si ripone la macchina,

montare sempre la copertura protettiva sulle lame metalliche. Una corretta manipolazione della macchina ridurrà la probabilità di un contatto accidentale con la lama. w) Utilizzare esclusivamente taglienti, fili, teste di taglio e lame di ricambio indicate dal produttore. Le parti di ricambio non idonee possono aumentare il rischio di rotture e lesioni.

x) Durante la rimozione del materiale incastrato o

la manutenzione della macchina, assicurarsi che l'interruttore sia spento e che la batteria sia stata rimossa. L'avvio imprevisto della macchina durante l'eliminazione di materiale incastrato o durante la manutenzione può provocare gravi lesioni personali.

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici40

come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Tenere le cellule e il pacco batteria puliti e asciutti. g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino. h) Il pacco batteria deve essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco batteria in carica se non in

uso. j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. l) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. m) Tenere il pacco batteria fuori dalla portata dei bambini. n) Conservare i documenti originali del prodotto per riferimenti futuri. o) Rimuovere la batteria dall’apparecchiatura, se non in uso. p) Smaltire adeguatamente. q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. r) Tenere la batteria lontano da microonde e alta pressione. SIMBOLI Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni Indossare una protezione per gli occhi Indossare una protezione per le orecchie Indossare protezioni per occhi e orecchie. Tenere gli astanti a distanza di sicurezza. Non bruciare Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell’acqua, con conseguenti rischi per l’ambiente. Non smaltire le batterie esaurite nei riuti generici. Non esporre alla pioggia AVVERTENZA - La distanza tra la macchina e le persone che si trovano nelle vicinanze deve essere di almeno 15 m (50 ft.) AVVERTENZA - Fare attenzione agli oggetti proiettati. Non utilizzare lame metalliche. AVVERTENZA - Prima di effettuare la manutenzione, scollegare la batteria. Batteria agli ioni di litio (Li-Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose. 15m (50ft)41

Tagliare Indossare guanti protettivi Indossare una maschera antipolvere. I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori.

INDICATORE DI ALIMENTAZIONE DELLA

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Tipo KG154E KG154E.X (1-designazione della macchina, rappresentante del Decespugliatore senza filo) KG154E KG154E.X ** Voltaggio 40 V MAX (2x20V MAX) *** Velocità a vuoto 6000/min Diametro di taglio per tagliaerba 38cm Diametro del lo Linea di torsione consigliata da 2,4 mm Longueur de la ligne Consigliato 4m (Doppia Uscita) Peso (Utensile nudo) 2.87kg ** X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli. *** Voltaggio misurato senza carico. Il voltaggio iniziale della batteria raggiunge un massimo di 20 volt. Il voltaggio nominale è di 18 volt.

BATTERIE E CARICABATTE-

RIE CONSIGLIATI Categoria Modello Capacità 20V Batteria KAB04 4.0Ah 20V Caricabatteria KAC04 4.0A Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

INFORMAZIONI SUL RU-

Potenza acustica ponderata L

Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE42

Vibrazione ponderata tipica a

Incertezza K = 1.5 m/s² Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame aflati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare di utilizzare strumenti a temperature di 10 °C o meno. Pianicare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. MONTAGGIO E FUNZIONAMENTO Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. MONTAGGIO: Montare l’Impugnatura Ausiliaria(Vedi Fig. A1,A2,A3) Rimozione del terminale del tubo(Vedi Fig. B1) NOTA: Prima di assemblare l'asta, rimuovere la protezione del terminale del tubo sulla macchina. Montaggio del palo(Vedi Fig.B2) Montaggio della protezione(Vedi Fig. C) Inserire la staffa in metallo nella posizione della protezione di sicurezza, quindi ssare la protezione in posizione utilizzando la vite e la chiave esagonale. Rimozione E Installazione Dell’Unità Batteria(Vedi Fig.D1, D2) NOTA:

• Questo rasaerba funziona solo se sono installate entrambe le batterie. Usare sempre le stesse due batterie e caricarle contemporaneamente.

• Quando si utilizzano due batterie con diverse ore amp o livello di carica, la macchina funzionerà con il minimo comune denominatore.

• Si consiglia di utilizzare un pacco batteria da 4.0 Ah o superiore per prestazioni migliori e maggiore durata. Controllo dello stato di carica della batteria(Vedi Fig.D3) NOTA: la Fig D3 si riferisce solamente alla batteria con indicatore luminoso. Caricamento del pacco batteria(Vedi Fig. D4) NOTA:

• il pacco batteria viene spedito scarico. La batteria deve essere completamente carica prima del primo taglio.

• Caricare sempre completamente le due batterie nello stesso momento. È possibile trovare maggiori dettagli nel manuale del caricatore. Indicatore Alimentazione batteria sulla macchia(Vedi Fig. D5) Leggere i dettagli nella sezione STATO DELLA BATTERIA FUNZIONAMENTO: Per avviare(Vedi Fig. E) AVVERTENZA! La testina di taglio continua a girare dopo che il decespugliatore è stato spento; attendere nché si è fermata e poi appoggiare l’attrezzo. Premere prima il pulsante di bloccaggio, quindi premere il grilletto interruttore per avviare la macchina. Velocità ECO (Vedi Fig. F) Per un tempo operativo più lungo, premere il pulsante ECO e premere il grilletto interruttore, quindi la macchina funzionerà a bassa velocità.43

accese. Le due batterie sono completamente cariche. Due, tre o quattro spie verdi accese. Le due batterie sono ancora cariche. Più spie sono accese, maggiore è la carica residua. Solo una spia verde (

accesa. Almeno una delle batterie è scarica e deve essere ricaricata. Nessuna spia accesa. Almeno una delle batterie non è correttamente installata o è difettosa. Una sola spia lampeggia due volte per ciclo. Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio. Una sola spia lampeggia tre volte per ciclo. Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare. Una sola spia lampeggia quattro volte per ciclo. La macchina è in sovraccarico. Rimuovere il tagliasiepi dall'area di taglio e riprovare. ISTRUZIONI OPERATIVE AVVERTENZA! Il caricabatteria e il gruppo batteria sono progettati specicamente per funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può vericarsi un guasto elettrico pericoloso.

1. Sistema di alimentazione in bump-linea (Vedi Fig.H)

Il tagliasiepi è dotato di un sistema di bump-linea. Basta urtare la testa del tagliasiepi mentre la macchina è in funzione, la nuova linea uscirà.

2. Avvolgimento della linea di tagliasiepi (Vedi Fig.

J1,J2) Inserire la linea di sostituzione attraverso l’occhiello e alimentarla attraverso l’altro lato. Assicurarsi che entrambe le estremità della linea siano uniformi su ciascuna estremità della testa del tagliasiepi (consigliato 2 m) e tagliare la linea. Ruotare il quadrante in senso orario per avvolgere la linea attorno alla bobina no a quando rimangono circa 19 cm su entrambi i lati. CONSERVAZIONE Rimuovere sempre il pacco batterie dal tosaerba dopo l’uso. Conservazione del tagliaerba Il tagliaerba è dotato di una scanalatura che consente di riporlo appeso alla parete. (Vedi Fig.K) Conservare in un luogo asciutto in cui il tagliaerba e le batterie possano essere protetti da possibili danni. MANUTENZIONE Rimuovere sempre il pacco batterie dal tosaerba dopo l’uso. Prima dell’uso controllare sempre che il prodotto non sia danneggiato. Rimuovere la spina dalla presa di corrente prima di usare. L’attrezzo non richiede di lubricazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto.44

Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

RISOLUZIONE DEI PROBLEMI

La tabella seguente elenca possibili problemi e azioni che potete intraprendere nel caso in cui la macchina non funzioni correttamente. ATTENZIONE: spegnere la macchina e rimuovere la batteria prima di procedere alla risoluzione dei problemi. Problema Possibile Causa Soluzione Il tagliaerba non funziona. La batteria è scarica. La batteria è troppo calda o fredda. Il motore è rotto. Il sistema elettrico della macchina è danneggiato. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Permettere alla batteria di riscaldarsi / raffreddarsi. Contattare il Servizio Clienti. Contattare il Servizio Clienti. Il tosaerba funziona in modo intermettente Il motore è rotto. La batteria non è completamente carica. Il pulsante On/Off è difettoso. Contattare il Servizio Clienti. Ricaricare la batteria. Contattare il Servizio Clienti. Rumore/vibrazioni eccessivi. La macchina è difettosa. Il lo della testina non è avvolto correttamente. Contattare il Servizio Clienti. Riavvolgere il lo. Vedere ’’Montaggio del rocchetto e del lo.’’ Tempo di taglio per ogni carica della batteria troppo corto. La batteria non è stata utilizzata per un lungo periodo oppure è stata caricata per un breve periodo. L’erba è troppo alta. La batteria è difettosa. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Tagliare l’erba poco per volta. Sostituire la batteria. La macchina non taglia. Il lo è rotto. La batteria non è completamente carica. Il motore è rotto (la velocità è troppo bassa). Erba impigliata attorno alla testina di taglio. Sostituire il lo. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Contattare il Servizio Clienti. Rimuovere l’erba. L’indicatore di carica della batteria lampeggia continuamente. Non è possibile caricare la batteria. La batteria non è inserita (correttamente). I contatti della batteria sono sporchi. La batteria è difettosa. Inserire correttamente la batteria nel caricabatteria. Pulire i contatti della batteria o sostituire la batteria. Sostituire la batteria. L’indicatore di carica della batteria non si illumina. La presa del caricabatteria non è inserita (correttamente). Presa, spina o caricabatteria difettosi. Inserire (completamente) la spina nella presa di rete. Controllare la tensione di rete; far controllare il caricabatteria dal servizio clienti. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.45

DICHIARAZIONE DI CONFORMITÀ Nous, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany A nome di Positec si dichiara che il prodotto, Descrizione Tagliaerba BL a Batteria Tipo KG154E KG154E.X (1-designazione della macchina, rappresentante del Decespugliatore senza filo) Funzione Taglio dell’erba e vegetazione morbida simile e per la potatura di bordi erbosi È conforme alle seguenti direttive, 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC modificata dalla 2005/88/EC 2000/14/EC modicata dalla 2005/88/EC: - Procedura di conformità come da Annex VI - Potenza acustica pesata 91.97 dB (A) - Massima potenza di rumore garantita 94 dB (A) L’organismo competente Nome: Intertek Deutschland GmbH (organismo notificato 0905) Indirizzo: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN conforme a, EN 62841-1, FprEN IEC 62841-4-4:2020+FprAA:2021-02, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/01/26 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China46
