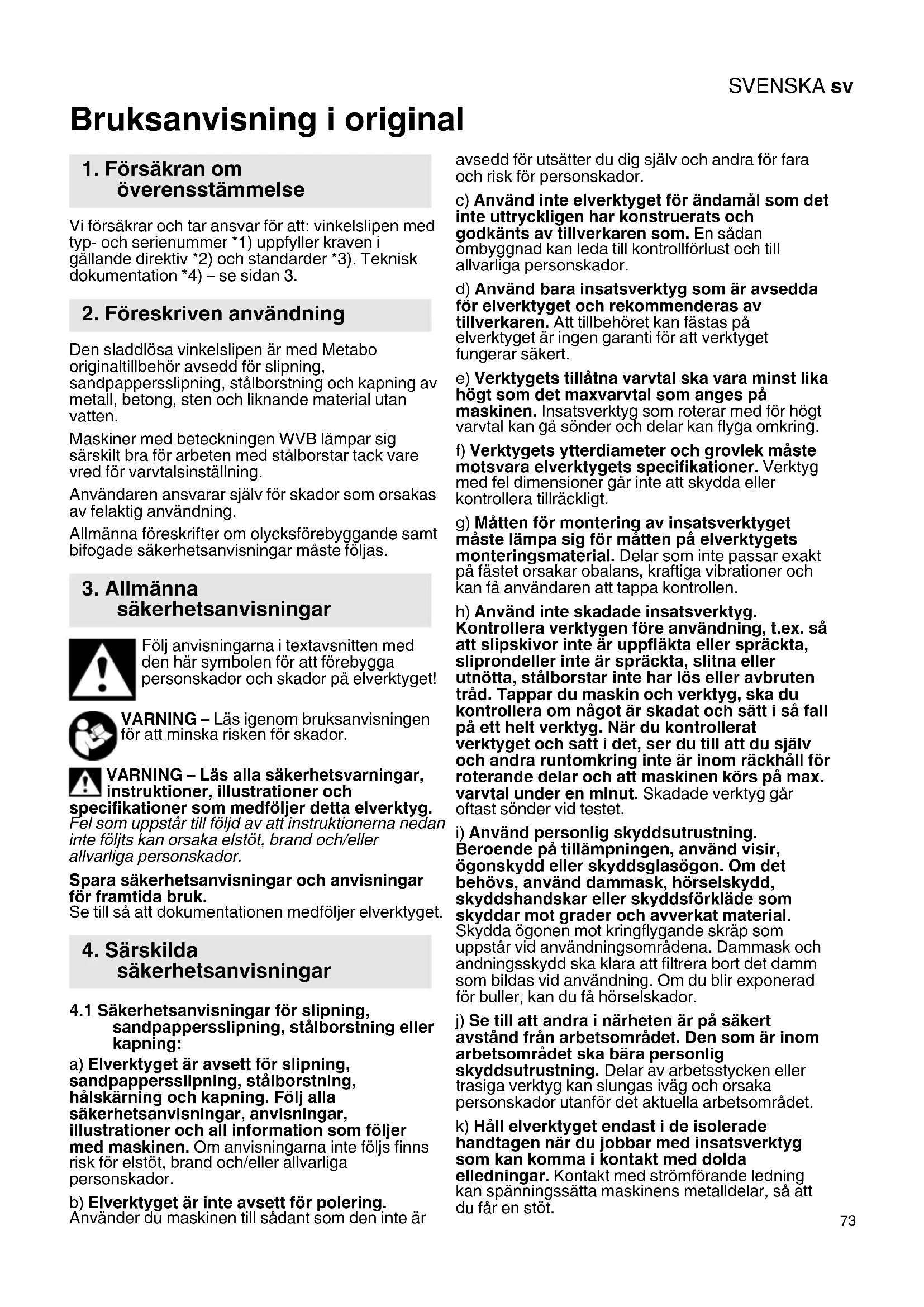

BRUKSANVISNING WPBA 18 LTX BL 15-150 Quick DS METABO

Vi forsakrar och tar ansvar for att: vinkelslipen med typ- och serienummer 1) uppyller kraven i gällande direktiv 2) och standarder 3). Teknisk dokumentation 4) - se sidan 3.

2. Foreskriven användning

Den sladdlosa vinkelslipen ar med Metabo originaltillbehör avsedd for slipning, sandpapperssslipning, stalborstning och kapning av metall, belong, sten och liknande materialutan vatten.

Maskiner med beteckningen WVB lampar sig särskilt bra for arbeten med stalborstar tack vare vred for varvtalsinstalling.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om olycksforebyggande samt bifogade sakerhetsanvisningar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisiningarna i textavsnitten med den hare symbolen for att forebygga personskador och skador pa elverktyget!

WARNING - Läsigenom brauksanvisingen För att minska risiken for skador.

VARNING - Läs alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som medfoljer detta elverktyg.

Fel som uppstar till foljd av att instruktionerna nedan inte folits kan orsaka elstot, brand och/eller allvarliga personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till sa att dokumentationen medfoljer elverktyget.

4. Särskilda sakerhetsanvisningar

4.1 Sakerhetsanvisingar for slipning, sandpapperssslipning, stalborstning aller kapning:

a) Elverktyget ar avsett for slipning, sandpapperssslipning, stalborstning, halskarning och kapning. Folj alla sakerhetsanvisingar, anvisiningar, illustrationer och all information som foljer med maskinen. Om anvisingarna inte foljs finns risk for elstot, brand och/eller allvarliga personskador.
b) Elverktyget ar inte avsett for polering. Anvanderu maskinen till sadtant som den inte ar

avsedd for utsatter du dig sjalv och andra for fara och risk for personskador.

c) Använd inte elverktyget fürändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sādan ombyggnad kan leda till kontrollförlust och till allvarliga persorskador.
d) Använd bara insatsverktyg som ar avsedda for elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget ar ingen garanti für att verktyget fungerar saker.
e) Verktygets tillatna varvatal sca vara minst lika högt som det maxvarvatal som anges pa maskinen. Insatsverktyg som roterar med for högt varvatal kan gå sönder och delar kan flyga omkring.
f) Verktygets ytterdiameter och grovlek maste motsvara elverktygets specifikationer. Verktyg med fel dimensionaler gär inte att skydda eller kontrollera tillräckligt.
g) Matten for montering av insatsverktyget maste lampa sig for matten pa elverktygets monteringsmaterial. Delar som inte passar exakt pa fcastet orsakar obalans, kraftiga vibrationer och kan fa användaren att tappa kontrollen.
h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. sa att slipskivor inte ar uppläkta eller spräckta, sliprondeller inte ar spräckta, slitna aller utnött, stålborstar inte har lös erller avbruten trad. Tappar du maskin och verktyg, sca du kontrollera om nagot ar skadat och satt i sö fall på ett helt verktyg. När du kontROLLERerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte ar inom räckhall För roterande delar och att maskinen körs pax max. varvital under en minut. Skadade verktyg går oftast sönder vid testet.
i) Använd personlig skyddsutrustning.
Beroende på tillampningen, använd visir, ögonskydd eller skyddsglasogon. Om det behövs, använd dammask, horselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material.
Skydda ögonen mot kringflygande skrapp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad for buller, kan du få horselskador.
j) Se till att andra i narheten ar på sakert avstand frän arbetsområdet. Den som ar inom arbetsområdet skara bärar personlig skyddsutrustning. Delar av arbetsstycken erlerasiga verktyg kan slungas ivag och orsaka personskador utanfor det aktuella arbetsområdet.
k) Hall elverktyget endast i de isolerade handtagen när du jobbar med insatsverktyg som kan komma i kontakt med dolda elledninger. Kontakt med stromforande ledning kan spanningsssa maskinens metalldilar, sa att du fär en stöt.

SVENSKAsv

I) Lagg aldrig ifrän dig elverktyget forrän roterande delar stannat welt. Roterande delar kan komma i kontakt med underlaget, sa att du tappar kontrollen over elverktyget.
m) Elverktyget fär aldrig vara igång nar du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
n) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in dammi huset, for mycket avlagringar av metalldamm kan ge elstötar.
o) Använd inte elverktyg i narheten av brännbara material. Gnistor kan antanda materialet.
p) Använd aldrig verktyg som kraver skärvatska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande sakerhetsanvisningar

Kast ar en plotslig reaktion på grund av att roterande delar hakar fast eller hyper, som t.ex. en slipskiva, sliprondell, stalborste. Ihakningen aller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

Om t.ex. en slipskiva hakar fast aller hyper i arbetsstycket, kan slipskvskanten som sitter fast spräcka slipskivan eller ge att kast. Slipskivan rör sig daß mot erller frän användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.

Ett kast orsakas av felaktig användning av elverktyget och/eller felaktiga arbetsvillkor. Det kan forbhindras med hjälp av forsiktighetsåtgärderna nedan.

a) Håll fast elverktyget ordentlich och inta en kroppställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget nar det ar pa, sä att du fär sa bra kontroll som möjlg t over kast och reaktioner vid drift. Med ratt atgärder kan du som användare fä kontroll over kastrekyler och motriktade krafter.
b) Håll aldrig handen nara roterande verktyg. Verktyget kan röra sig over handen om du fär att kast.
c) Stä inte med kroppen i den riktning som elverktyget rör sig om det fär att kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen.
d) Var extra försiktig i narheten av horn, skarpa kanter osv. Se till sa att verktyget inte stöter mot arbetsstychet och nyper. Roterande verktyg har lätt att nypa om de studsr vid horn och skarpa kanter. Det kan fä dig att tappa kontrollen eller ge kast.
e) Använd inte kedjesågblad for, sängning i tra, inga segmenterade diamantkapskivor med att segmentavstand större an 10 mm och inga tandade sågblad. Sādana verktyg ger ofta kast ell er far användaren att tappa kontrollen.

4.3 Särskilda sakerhetsanvisningar for slipning och kapning:

a) Använd bara skyddskapor och slipskivor som ar godkända for elverktyget. Slipskivor som inte ar avsedda for elverktyget gär inte att skärma av tillräckligt och ger osakert skydd.
b) Forsänkta slipskivor skara vara monterade sa att slipytan ligger under kanten pa skyddskapan. En felmonterad slipskiva som sticker ut over skyddskapans kant gär inte att skärma av ordentligt.
c) Skyddskapan ska sitta ordentlich på elverktyget och vara installd sa att du fär maximal sakerhet och exponeras for sa liters del som möjigt av slipskivan. Skyddskapan hjälper till att skydda dig mot losa fragment, mot kontakt med slipskivan och mot gnistor som kan anteanda dina kläder.
d) Slipskivorna ar bara gjorda for avsedd anvandning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor ar avsedda for materialavverkning med skivkanten. Sidokrafter pa en san slipskiva kan ge skivbrott.
e) Använd alltid oskadade flänsar med rätt dimension och form För den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken für skivbrott. Flänsar till kapskivor skiljer sig frän flänsar till andra slipskivor.
f) Använd aldrig notta slipskivor是从 större elverktyg. Större elverktygs slipskivor ar inte gjorda for ika hoga varvital som mindre elverktygs och kan spreicka.
g) Vid användning av skivor für dubbla syften ske du alltid anvanda lamplig skyddskapa for den aktuella tillampningen. Om inte ratt skyddskapa anvands kan önskad skärmning inte uppnas, vilket i sin tur kan leda till allvarliga skador.

4.4 Andra särskilda sakerhetsanvisningar for kapning:

a) Se till sa att kapskivan inte hyper aller far for stortryckkraft. Gorinte for djupa kap.
Overbelastar du kapskivan okar belastningen och risken for att skivan blir stukad aller nyper, vilket kan ge kast eller skivbrott.
b) Undvik området framfor och bakom kapskivan. När du for kapskivan ifrän dig i arbetsstycket kan ett kast slunga elverktyget och den roterande skivan rakt emot dig.
c) Om skivan hyper aller om du avbryter arbetet, slå av elverktyget och häll den stilla tills skivan stannat welt. Försök aldrig dra loss kapskivan ur skåran nar skivan roterar, det kan ge ett kast. Hitta och atgärda orsaken till att skivan nop.
d) Slå inte på elverktyget nar det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtil innan du försiktigt fortssätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge att kast.
e) Palla upp plattor eller stora arbetsstycken, sä minskar risken För kast på grund av att kapskivan hyper. Stora arbetsstycken kan böja

sig av sin egen vikt. Palla upp arbetsstycket pa bada sider, bade vid snittlinjen och kanten.

f) Var extra forsiktig vid "instickning" i beintliga vaggar aller andra stallenutan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten-ller elledninger aller andra foremål.
g) Utför inte kurvsågning. Überbelastar du Kapskivan ökar belastningen och risken für att skivan blir stukad eller nyper, vilket kan ge kast aller skivbrott. Det kan i sin tur leda till allvarliga skador.

4.5 Särskilda sakerhetsanvisningar for sandpapperssslipning:

a) Använd slippapper av ratt storlek ochutan följ tillverkarens anvisningar om val av slippapper. Slippapper som sticker atanfor sliprondellen kan ge personskador, fã rondellen att nypa, riva sönder slippappret eller ge kast.

4.6 Särskilda sakerhetsanvisningar for arbete med stålborste:

a) Tänk på att stålborsten tappar borst även vid normal användning. Overbelasta inte borsten med for stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in iHUDen.
b) Om skyddskapa rekommenderas, sa ar det i syfte att forhindra att du kommer i kontakt med stalborsten. Skiv- och koppborstar far storre diameter av tryck- och centrifugalkrafterna.

WARNING! - Använd alltid skyddsglasögon.

Använd hörskkydd.

WARNING - Elverktyget ske alltid anecdas med bada händerna.

Använd inte skyddskåpan for slipning till kaparbeten. När du jobbar med kapskivor, använd skyddskäpa for kapning av hetsskal.

Använd inte segmenterade diamantkapskivor med segmentspar >10mm .Endast negativa segmentskarvinklar ar tillatna.

Använd endast limmade blad om de ar forstärkta.

Använd elastiska mellanlägg om de foljer med som en nödvändig del av slipmediet.

Följ verktygs- och tillbehörstillverkarens
anvisningar! Skydda slipskivorna mot fett och slag!

Slipskivor shall forvaras och hanteras forsiktigt enligt tilverkarens anvisningar.

Förvara och hantera verktygen welt enligt tillverkarens anvisningar.

Använd aldrig kapskivor till grovbearbetning aller avgradning! Kapslipskivor tãl inte tryck i sidled.

Säkra arbetsstycket瑕att det ligger stadigt och inte glider, t.ex. med spanntving. Palla upp stora arbetsstycken ordentligt.

Anvanderu verktyg med gängfaste farspindeländen inte gäibotten pa slipverktyget. Se tillsaattgangningen i verktyget ar tillrackligt lang, saatt hela spindeln far plats. Verktygsgangeningemaste passa spindelgangan. Spindellängd ochspindelganga,se sid.2 och kap.14.Tekniska data.

Vi rekommenderar att du anvander lampligt stationart utsug. Forskoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30mA . Slár jordfelsbrytaren av vinkelslipen, maste du kontrollera och rengöra den. Se kapitel 9. Rengöring.

Skadade, ej runda eller vibrerande verktyg fãr ej anvandas.

Försök att inte skada gas-, vatten- och elledningar somt barande väggar.

Fäst små arbetsstycken. Spänn t.ex. fast dem i skruvstad.

Om flansmonterade skivor används für dubbla andamål (kombinerade slip- och kapskivor) fär endast foljande typer av skyddskapor användas: typ A, typ C.

Se kapitlet 11.

Använd ratt skyddskapa:

En felaktig skyddskapa kan leda till kontrollförlust och allvarlga skador. Exempel på felaktig användning:

• Vid användning av en skyddskapa av typ A for sidosliping kan skyddskapan och arbetsstychet stora varandra, vilket resulterar i otillräcklig kontroll.
• Vid användning av en skyddskäpa av typ B für slipning med limmade kapskivor finns en ökad risk För att användaren traffas av gnistor och slippartiklar samt av fragment av slipskivan om en slipskiva gär sönder.
• Vid användning av en skyddskäpa av typ A, B, C für kap- aller sidoslipning i betong aller murverk, finns en ökad risk for dammexponering och kontrollförlust och darmed for kast.
• Vid använding av en skyddskäpa av typ A, B, C med cirkulärborste som ar tjockare an vad som tillats, kan tradarna slà mot skyddskäpan sà att de bryts.

Använd alltid en skyddskäpa som lämpar sig För insatsverktyget. Se kapitlet 11.

Se till att ventilationsöppningarna ar öppna vid arbete i dammig miljo. Ta bort damm nar det behövs, men ta Först ur batteriet (använd inte metallfremål) och forsök att inte skada delarna inuti.

Minska belastning genom damm:

VARNING - Vissa typ er av damm som genereras vid sandpapperssslipning, slipning, borrning och andra arbeten innehaller kemikalier som kan orsaka cancer, fosterskador aller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat foljande:

• Bly av blyhaltig farg.

SVENSKAsv

• Mineraliskt dammi murstenar, cement och andamurmaterial.
• Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts for beror på hur ota du genomforenna typ av arbenet. For att minska belastningen genom dessa kemikalier: Arbeta i ett ordentlich ventilerat område och använd godkänd skyddsustrustning, t.ex. dammask som utvecklats speciellt for filtrering av mikroskopiska partiklar.

Detta gäller även for damm frän andra material, t.ex. vissa tratyper (som ek-ller bokdamm), metaller, asbest. Andra sjukdomar ar t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallshantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Till speciella arbetsuppgifter ske man anvanda lampliga tillbehör. Pá sá satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

Beakta bestammelserna for anvandning och anslutning av suganordningen.

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna fran maskinen eller maskinens frånluftsflode mot dig själv, mot personer i narheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning aller luftbläsning kan gora sa att damm virvlas upp.
• Dammsug eller tvatta skyddsklader. Kläder skä inte blasas, slås eller borstas rena.

4.7 Sakerhetsanvisiningar till batteriet:

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Använd aldrig trasiga aller deformerade batterier! Öppna aldrig batterierna!

Vidröller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan lcka en nagot sur, brannbar vatska!

Om du fär lackande batterivatska på huden, spola direkt med rikliga mangder vatten. Fär du batterivatska i ögonen, skölj med rent och sök omedelbart lärarvård!

Ta ut batterierna ur maskinen innan installninger, ombyggnad, underhall aller rengoring utfors.

Se till att maskinen ar frankopplad när du sätter i batteriet.

När du tar ut och sätter in batteripaketet skä du hälla fast maskinen sä att strombrytaren inte kan aktiveras av misstag.

Ta ut batteriet ur maskinen om maskinen ar defekt.

Transport av litiumjonbatterier:

Frakt av litiumjonbacterier regleras av bestammelserna for farligt gods (UN 3480 och UN 3481). Fraktdokumenten for litiumjonbacterier ska uppfylla gallande foreskrifter. Kontakta transportforetaget for mer information. Det finns certifierat forpackningsmaterial att fahos Metabo.

Skicka endast batterier om kapan ar oskadd och det inte sipprar ut nagon vatska. Ta ut batteriet ur maskinen for att skicka det. Sakra kontakterna mot kortslutning (isolera t.ex. med tejp).

5. Översikt

Se sida 2.
1 Quick-spannmutter
2 Stödläns
3 Spindel
4 Autobalansstödläns *
5 Spindellåsknapp

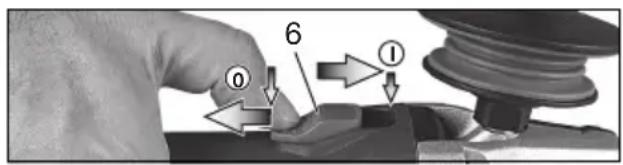

6 Skjutreglage PÅ/AV
7 Handtag
8 Fästhäl for tethering (for fallsakring)
9 Knapp for att lossa batteriet
0 Batteri
11 Startsparr
12 Strömbrytare *
13 Dammfilter
14 Elektronisk signalindikering
15 Justeringsratt
16 Laddindikeringsknapp
17 Ladd- och signalindikering
18 Tetheringbygel (for fallsakring)
19 Lasknapp
20 Stöhandtag/vibrationsdämpat stöhandtag *
21 Sprängskydd
22 Tvahalsmutter
23 Spännyckel *
24 Fästspak till sprängskyddet
25 Multipositionsbygel
26 Handskydd
beroende på utforande/ingår inte

6. Driftstart

6.1 Satta på stödhandtag

Arbeta bara med päsatt stödhandtag (20)! Skruva fast stödhandtaget ordentligt på

maskinens vander-ller hoversida.

6.2 Satta på sprängskyddet

Av sakerhetsskal ske endast den skyddskapa som lampar sig for respektive insatsverktygandas! En felaktig skyddskapa kan leda till rollforlust och allvarliga skador. Se även let 11. Tillbehör!

Se sidan 2, bild J.

• Tryck ned spaken (24) och häll den intryckt. Satt pá sprängskyddet (21) i markerat lage.

• Slapp spaken och vrid sprängskyddet tills spaken snapper fast.

• Tryck på spaken och vrid sprängskyddet sä att den skyddade delen ar mot användaren.

• Kontrollera att sprängskyddet sitter fast ordentigt: Spaken sha snappt fast och det fär inte vara möjigt att vrida på sprängskyddet.

Använd endast verktyg som sticker ut minst 3,4 mmutanfor sprängskyddet.

(Ta av sprängskyddet i omvänd ordning.)

6.3 Dammfilter

Se sid. 2, bild B.

Satt alltid pa dammfilter (13) i smutsiga miljoer.

Maskinen blir fortare varm nar dammfiltret (13) ar pa. Elektroniken skyddar maskinen mot

overhettning (se kapitlet 10.).

Fasta:

Montera dammfiltret (13) enligt bilden.

Borttagning:

Lyft lite på ovankanten av dammfiltret (13) och ta av det nedat.

6.4 Vridbart batteri

Se sid. 2, bild D.

Du kan vrida den bakre maskindelen 270^ i 3 steg och pa sa vis anpassa formen pa maskinen after arbetsforhallandena. Jobba bara med maskinen i fastsnappt lage.

Tryck Först på lasknappen (19), vrid den nedre delen av maskinen medan knappen ar intryckt. Slapp knappen medan du vrider. Låsningen maste klicka fast.

6.5 Batteripaket

Ladda batteriet (10) fore användning. Ladda batteriet nar effekten avtar.

Anvisningar for laddning av batteripaketet finns i braksanvisningen till Metabo-laddaren.

Gäller litiumjonbatterier med kapacitets- och signalindikering (17) (beroende på utforande):

• Tryck på knappen (16), sä ger LED-lamporna laddindikering.

• Om en LED-lampa blinkar, sö ar batteriet nastan urladdat och kraver laddning igen.

6.6 Ta ut, satta i batteriet

När du tar ut och sätter in batteripaketet skä du hälla fast maskinen sä att strömbrytaren inte aktiveras av misstag.

Ta av:

Tryck på knappen for upplåsning av batteripaketet (9) och dra bort batteriet (10).

Montering:

7. Satta på slipskivan

Färe alla omriggningsarbeten: Ta ut batterierna ur maskinen. Maskinen skara vara ich spindeln ske ha stannat.

Vid arbeiten med kapskivor maste du av sakerhetsskal anvanda kapsprangskydd (se 11. Tillbehör).

7.1 Lasa spindeln

• Tryck på spindellåsningen (5) och vrid spindeln (3) für hand tills du känner att spindellåsningen hakar fast.

7.2 Satta på slipskivan

Se sid. 2, bild A.

Satt pa stodflansen (2) pa spindeln. Den sitter ratt纳税 det inte gar att vrida pa den pa spindeln.

WPBA 18...

Stödlänsen med autobalans (4) sitter fastmonterad på spindeln. En avtagbar

stödläns ar inte nödvändigt som på de fiesta andra vinkelslipar.

Autobalans-stödlänsens anligningsyta (4), slipskiva och Quick-spannmuttern (1) mastere rena. Rengör vid behov.

• Lagg slipskivan på autobalans-stödlälsen (4). Slipskivan ska liggan an jämnt mot autobalans-stödlälsen.

7.3 Dra Åt Quick-spannmutrar (bara vissa modeller)

Dra Åt Quick-spannmutrar (1):

Quick-spannmutrar (1) fär endast sattas fast àpaskiner med "Metabo Quick-system".Dureyeriden dessa maskiner pa den roda dellasningen (5) med markningen "M-Quick".

Du fär inte använda Quick-spannmutrar på verktyg med spannfasten kraftigare an 7,1 Använd i stället tvahalsmutter (22) med nyckel (23).

• Spindellåsning (se kapitel 7.1).
• Satt på Quick-spännmuttern (1) på spindeln (3) są att de 2 flansarna gär i las på de 2 sparen på spindeln. Se bild på sidan 2.
• Dra Åt Quick-spannmuttern for hand medurs.
• Dra Åt Quick-spännmattern genom att vrida slipskivan hårt medurs.

Lossa Quick-spännmutrar (1):

Spindeln med den roda M-Quickspindellasningen (5) far endast stoppas nar

Quick-spannmuttern (1) ar monterad!

• Maskinen har en viss aftergång när du slagit av den.
• Precis innan slipskivan stannar trycker du pa knappen till M-Quick-spindellasningen (5). Quickspannmuttern (1) lossar automatiskt ca ett halvt varv och kan skruvas av utan storre kraftansträngning eller verktyg.

SVENSKAsv

7.4 Installera/ta av tvahalsmutter (beroende på utrustning)

Vid använding av tvahalsmattern farspindellasknappen (5) endast tryckas nar spindeln star stilla.

Installera tvahalsmutter (22):

Tvahalsmuttern har 2 olica sider. Så HAR skruvar du pa tvahalsmuttern pa spindeln:

Se sida 2

-X) På tunna slipskivor:

förhöjningen på tvåhalsmuttern (22) ska peka uppat sa att den tunna slipskivan kan spannas fast sakert.

X) På tjocka slipskivor:

forhöjningen pa tvahalsmattern (22) sca peka nedat sa att tvahalsmattern sitter sakert pa spindeln.

Lossa tvahalsmuttern:

• Spindellåsning (se kapitel 7.1). Skruva av tvåhåsmuttern (22) moturs med spännyckeln (23).

7.5 Tetheringbygel (18) (for fallsakring)

For att skydda maskinen mot fall kan man satta fast en tetheringbygel (fallsakring) (18) pa de bada fasthalen (8).

Tetheringbygeln fár endast användas tillsammans med maskiner med paddelbrytare (best.nr 613059xx0, 601734xx0, 601745xx0, 601746xx0).

Beakta bruksanvisingen till tetheringbygeln vid användning.

Tetheringbygeln (18) fär endast användas tillsammans med foljande tillbehör:

Tetheringbygel (17):

Best.nr: 628967000

Batteripaket:

Best.nr: 624990000 5,5 Ah (LiHD)

Best.nr: 624991000 10,0 Ah (LiHD)

Metabo verktygssakringsbälte:

Best.nr:628970000

Sakerhetsanslutting till batteripaket:

Best.nr: 628965000

8. Användning

8.1 Stalla in varvtalet (bara vissa modeller)

Stall in rekommenderat varvtil med vredet (15). litetalogt varvtil; stortal hogt varvtil)

Kapslipskivor, navrondeller, koppslipar, diamantkapskivor: högt varvtil

Borstar: medelhögt värvtal

Självhäftande stödrondeller (sliprondeller): lågt ell er medelhögct varvtaI

Obs! Vi rekommenderar att du anvander var vinkelpolarare vid polering.

8.2 Start och stopp

Hantera alltid maskinen med två händer.

Slå på maskinen Först, lagg sedan an verktyget mot arbetsstycket.

Vid permanent pāslagning fortsetter maskinen att arbeta om du tappar den. Hall alltid kinen med bada handerna i handtagen, stä ggt och koncentrera dig på arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller span. Nar du slar av maskinen,inte ifrän dig den forrän motorn stannat.

Maskiner med skjutreglage:

Start: Skjut skjutreglaget (6) framåt. Tippa ned den tills den snapper fast vid kontinuereg användning.

Stop: tryck på bakkanten av skjutreglaget (6) sa att det lossar.

Maskiner med paddelbrytare (med dödmansfunktion):

Start: Skjut startspärren (11) i pilens riktning och tryck på strömbrytaren (12).

Stopp: Slapp upp strombrytaren (12).

Slipning och sandpapperssslipning:

Tryck lagom hart pa maskinen och for den fram och tillbaka over ytan, sa att arbetsstycksytan inte blir for het.

Grovslipning: Du fãr böst slutresultat om du jobbar med ställvinklar på 30^ - 40^

Kapslipning:

Jobba alltid mot rotationsriktningen vid kapning (se bild). Annars finns det risk att maskinen hoppar ut okontrollerat ur skaran. Jobba med lagom matning som ar anpassad till materialet du

bearbetar. Kantainte,tryckinte,svanginte.

Tryck lagom hårt på maskinen.

9. Rengöring

Ta ut batterierna ur maskinen innan installlningar, ombyggnad, underhall aller rengoring utfors.

Rengör dammfiltret med jämna mellanrum: ta ur och blås rent det med tryckluft.

Ta emellanat bort batteripaketet och torka av kontaktomraret mellan batteri och maskin med en

torr trasa och avlagsna borrdamm. Om batteriet inte kan tas bort: se kapitel Reparation.

Under bearbetting kan partiklar avlagras pa insidan av elverktyget. Detta paverkar kylningen av verktyget negativ. Ledande avlagringar kan paverka elverktygets skyddsisolering och orsaka elektriska faror.

Sug upp aller blås ut damm med torr luft fran ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla Först elverktyget fran strömmen och bar skyddsglasogon och lamplig andningsmask. Se till att utsugning sker korrekt i samband med urbläsning.

10. Åtgårder vid fel

Den elektriska signalindikeringen (13) blinkar och maskinen arbetar inte.

Batteripaketet ar tomt, temperaturen ar for

hög aller sa har Återstartspärren lõst ut.

Slá av och pá maskinen igen.

Sätter du i batteriet nar maskinen ar pa, sa gär inte maskinen igang.

Om du anvanderett batteripaket som inte hör till CAS-systemet startupinte maskinen.

Den elektriska signalindikeringen (13) lyser permanent

Maskinen har overbelastats under arbetetsgang, effekten kan vara tillfälligt reducerad. Minskaarbetstrycket.

Elektronisk sakerhetsavstängning: maskinen SLAR AV av sig sjalv. Maskinen slar av vid strömspikar (t.ex. om skivan hyper aller du fär att kast). Stäng av maskinen. Sla påigen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Se kapitel 4.2.

11. Tillbehör

Använd endast Metabo-ller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisningen.

Arbetsuppgift:

Foreskriven skyddskåpa:

Typ A = Skyddskapa for Kapning/skyddskapa inkl. klämma for skyddskapa for kapning

Typ B= skyddskápa for slipning

Typ C = skyddskapa for slipning och kapning (Kombination)

Typ D= skyddskapa for slipskal

Typ E = Utsugskäpa För slipning av ytor

Fler tillbehör: (se även www.metabo.com)

- Spannmutter (verktygslös) (1)

- Dammfilter (13)

Det finmaskiga filtreh vindrar grova partiklar fran att trangaa in i motorhuset. Ta av och rengor med jämna mellanrum.

-Tvahalsmutter (22)

• Multipositionsbygel (25) for stödhandtag

Mojliggor flera olika handtagspositioner. Best.nr: 627362000

- Handskydd (26)

Avsett for arbeten med stöd- och sliprondeller, självhäftande stödrondeller (sliprondeller), stålborstar och diamantborrkronor for kakel.

Fäst handskyddet under stödhandtaget.

Best.nr: 630327000

-Batteripaket:

Best.nr: 625368000 5,5 Ah (LiHD)

Best.nr: 625369000 8,0 Ah (LiHD)

Best.nr: 625549000 10,0 Ah (LiHD)

OSV.

• Laddare: ASC 55, ASC 145, etc.

Utsugskapa for slipning av ytor fár endast anvandas tillsammans med tvahalsmutter

Ett komplett tillbehörssortiment hitter du pa www.metabo.com eller i katalogen.

12. Reparation

Reparation av elverktyg fär endast utföras av behörig elektriker!

Metabo-elvektyg som behover repareras skaslickas till din Metabo-aterforsaljare. For adresser, se www.metabo.com.

Du kan hamta reservdelslistor pÅ

www.metabo.com.

13. Miljöskydd

Slipdamm kan innehalla farliga amnen: Slang det inte i hushallssoporna utan lamna det som miljofarligt avfall pa miljostation.

Förpackningsmaterial mäste bortskaffas i enlighem med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Förpackningsmaterial mäste bortskaffas i enlighem med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

SVENSKAsv

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Släng aldrig batterier i hushållssoporna! Lämna tillbaka trasiga eller forbrukade batterier till Metabos Återförsäljare!

Kasta inte batterierna i vattnet.

Gäller endast für EU-länder: Slang inte uttjänta elverktyg i hushállssoporna! Enligt Europapaparlamentets och rädets direktiv

2012/19/EU om avfall som utgörs av erller innehällerelektriska eller elektroniskaprodukter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och atervinnas påett miljövänligt satt.

Ladda ur batteriet i elverktygetFore atervinning.

Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

14. Tekniska specifikationer

Förklaringar till uppgifterna finns på sida 2. Förbehäll for teknikaändringar.

U=Batterispänning

t_max,2 = Max. tillaten verktygstjocklek vid spännfässtet när du använder Quick-spännmutter (1)

t_max,3 = /kapskiva:Max. tillaten verktygstjocklek

t_,4 = tillaten tjocklek hos cirkulärborstar M = Spindelgänga

I =Slipspindellängd

n = Tomgångsvarvatal (maxvarvital)

nV =Tomgangsvarvatal (installbart)

m =vikt (med minsta batteriet)

Mätvärdena ar uppmatta enligt EN 62841.

--- Likström

I de tekniska specifikationerna oven tas även hansiyn till toleranserna (i enlighet med gällande standarder).

Utsläppsvärden

Dessa varden medger en bedomning av elverktygets utslapp somt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, elverktygets skick och hur verktygen anvands kan de faktiska vardena vara hogre erler lagre. Rakna aven med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsatgärder for anvandaren, t.ex. organisatoriska atgärder.

Total vibrationsvärde (vektorsumma i tre riktninger)
räknas fram enligt EN 62841:

a_h,SG = Vibrationsemissionsvärde (ytslipining)

a_h,DS = Vibrationsemissionsvärde (slipning med självhäftande stödrondell/självhäftande stödrondell/sliprondell)

K_h,SG/DS = Onoggrannhet(vibration)

Typisk A-varderad bullerniva:

LpA =Ljudtrycksnivá

L'WA = Ljudeffektnivá

K_pA, K_WA = Onoggrannhet

När arbete utförs kan ljudniván överskrida 80 dB(A).

Använd hörskyydd!

Alkuperäiset ohjeet

Ta batteriet ut av maskinen hvis maskinen er defekt.

7. Montering av slipeskiven

För alle omstillingsarbeiter: Ta batteriet ut av maskinen. Maskinen mä vare slätt av og spindelen mä stå stille.
Nár det arbeides med kappeskiver, skal vernedekselet (se kapittel 11. Tilbehør) alltid brukes.

7.1 Låsing av spindelen

Lösning av spennmutter:

Slå maskinen på För du plasserer verktøyet på arbeidsstykket.

10. Utbedring av feil

Tetheringbøjlen mA kun anvendes med maskiner med Paddle-kontakt (best.-nr. 613059xx0, 601734xx0, 601745xx0, 601746xx0).

Under drug skal brugsanvisingen til tetheringbjojen overholds.

Tetheringbojlen (18) mA kun anvendes i forbindelse med det fologende tilbehør:

Tetheringbøjle (17):

Maskiner med skydekontakt:
