HDW5620CNPD - Frys HAIER - Gratis bruksanvisning och manual

Produkttyp	Frys med kylfack
Märke	Haier
Modell	HDW5620CNPD
Kylteknik	Total No Frost
Superkylningsfunktion	Ja (påskyndar kylning av färska livsmedel)
Superfrysningsfunktion	Ja (snabb infrysning vid -24 °C)
Ecoläge	Ja (optimerar förvaring och energi)
Semestarläge	Ja (minskar förbrukningen, stänger av kylskåpet)
Avfrostning	Automatisk
Wi-Fi-anslutning	Ja (hOn-appen)
Kontrollpanel	Tryckknappar med LED-display
Reversibel dörr	Ja (instruktioner medföljer)
Hyllor	Ja
Grönsakslåda	Ja
Dörrfack	Ja
App-kompatibilitet	hOn (iOS och Android)

Vanliga frågor - HDW5620CNPD HAIER

Hur ställer jag in temperaturen i frysen?

Tryck på TEMP-knappen i 5 sekunder för att välja frysavdelningen, tryck sedan snabbt på TEMP för att justera temperaturen mellan -16 °C och -24 °C.

Hur aktiverar jag superfrysningsfunktionen?

Välj frysavdelningen genom att trycka länge på TEMP, tryck sedan tills ikonen Superfrysning tänds. Den stängs av automatiskt efter 50 timmar.

Hur ansluter jag apparaten till Wi-Fi?

Ladda ner appen hOn, skapa ett konto och följ sedan parkopplingsinstruktionerna. Ikonen Wi-Fi blinkar i konfigurationsläge.

Hur vänder jag dörrens öppningsriktning?

Använd en elektrisk skruvmejsel för att skruva loss gångjärnen och flytta dem till andra sidan. Följ stegen i manualen.

Vad gör jag vid felkod?

Felkoder visas genom LED-blinkningar. Om till exempel lamporna -16 till -24 °C blinkar i följd föreligger ett kommunikationsfel. Kontakta teknisk support.

Hur aktiverar jag ecoläget?

Tryck på MODE-knappen tills ikonen Eco tänds. Temperaturen ställs in automatiskt på 5 °C i kylskåpet och -18 °C i frysen.

Hur använder jag semestarläget?

Tryck på MODE tills ikonen Semester visas. Kylskåpet stängs av, frysen förblir aktiv. Idealisk för att minska förbrukningen.

Avfrostar apparaten automatiskt?

Ja, avfrostningen av båda avdelningarna är automatisk. Ingen manuell åtgärd krävs.

Vad betyder den blinkande Wi-Fi-ikonen?

Wi-Fi är i konfigurationsläge. Den blinkar i 30 minuter. Anslut med appen hOn för att parkoppla.

Hur återställer jag till fabriksinställningarna?

Tryck länge på TEMP tryck sedan 5 gånger på På/Av-knappen inom 5 sekunder. Temperaturen återgår till 4 °C (kylskåp) och -18 °C (frys).

BRUKSANVISNING HDW5620CNPD HAIER

Utrymme som krävs 219

ANVÄNDNING....220

Användning 220

Justera temperatur 221

Super Cool-funktion....221

Wi-Fi-användning 225

REVERSIBILITET AV DÖRREN....226

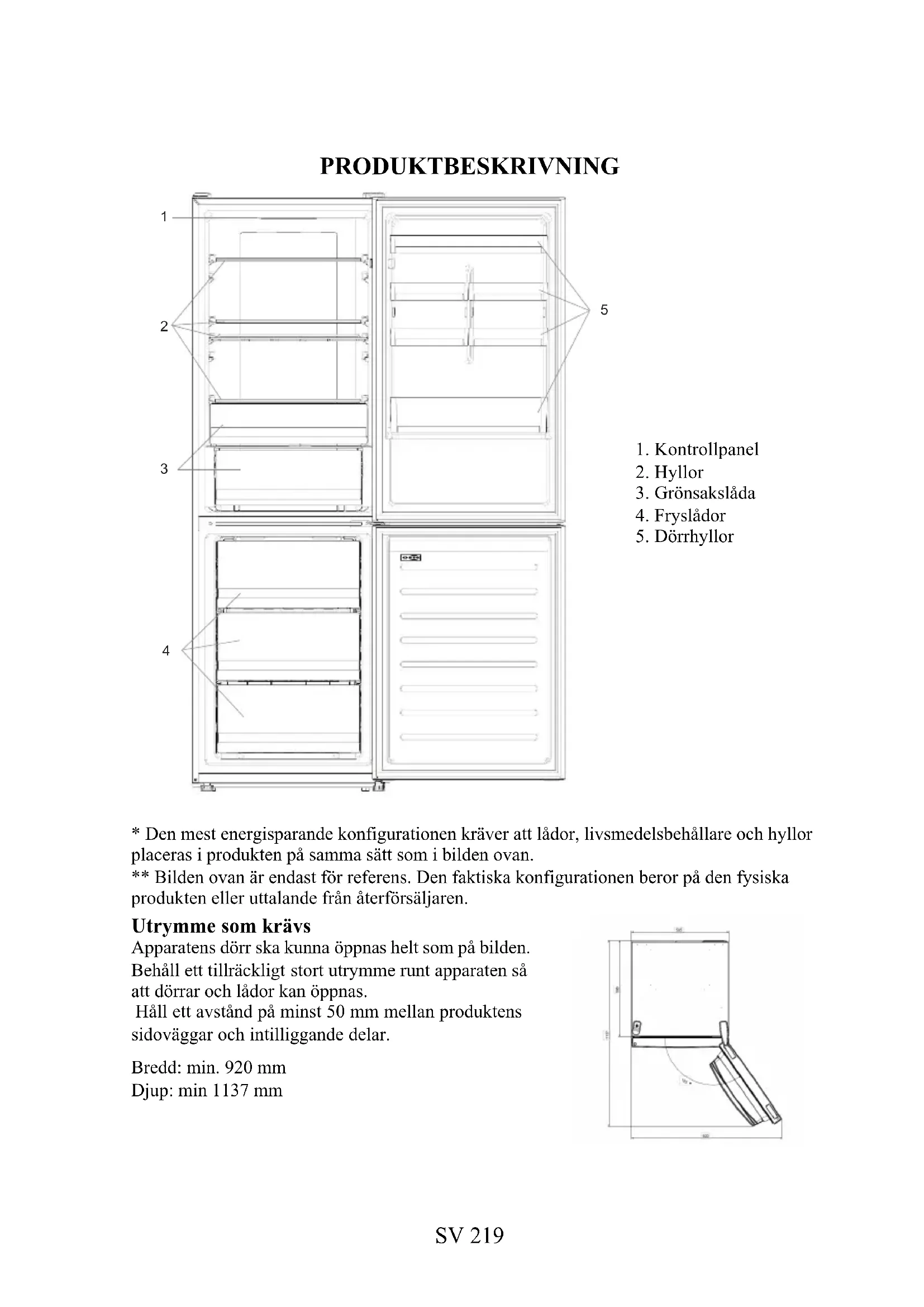

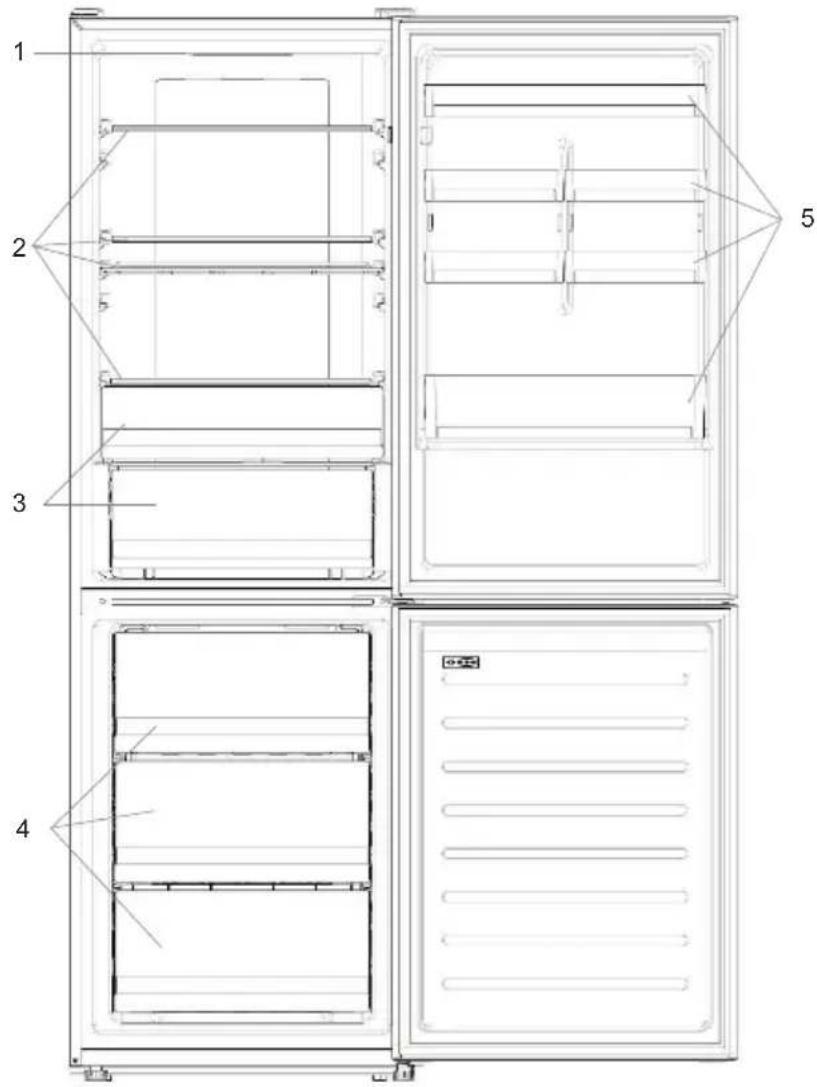

PRODUKTBESKRIVNING

1 2 3 4 5

1. Kontrollpanel
2. Hyllor
3. Grönsakslåda
4. Fryslådor
5. Dörrhyllor

* Den mest energisparande konfigurationen kräver att lådor, livsmedelsbehållare och hyllor placeras i produkten på samma sätt som i bilden ovan.
** Bilden ovan är endast för referens. Den faktiska konfigurationen beror på den fysiska produkten eller uttalande från återförsäljaren.

Utrymme som krävs

Apparatens dörr ska kunna öppnas helt som på bilden. Behåll ett tillräckligt stort utrymme runt apparaten så att dörrar och lådor kan öppnas.

Håll ett avständ på minst 50 mm mellan produktens sidoväggar och intilliggande delar.

Bredd: min. 920 mm

Djup: min 1137 mm

500 30 100 40° 300

ANVÄNDNING

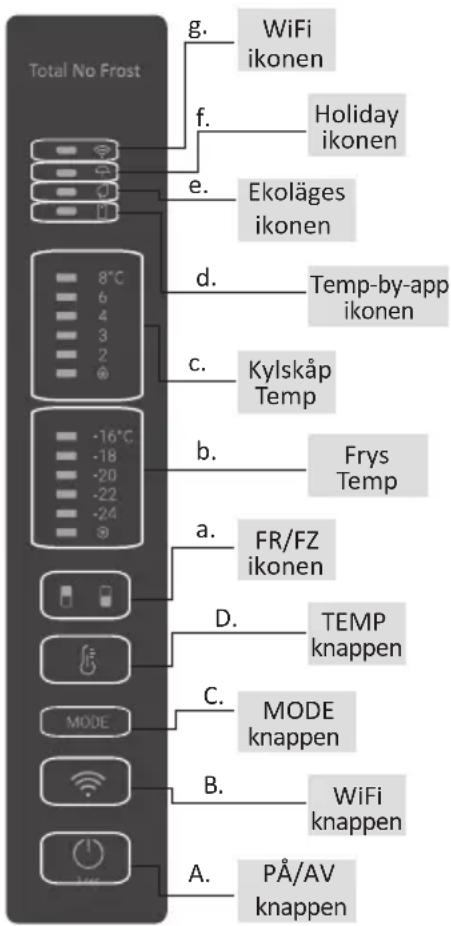

Total No Frost g. WiFi ikonen f. Holiday ikonen e. Ekoläges ikonen d. Temp-by-app ikonen c. Kylskåp Temp b. Frys Temp a. FR/FZ ikonen D. TEMP knappen C. MODE knappen B. WiFi knappen A. PÅ/AV knappen

A. PÅ/AV-knappen används för att slå på/av apparaten
B. Wi-Fi-knappen användas för att slå på/av Wi-Fi
C. Mode-knappen används för att välja önskad funktion
D. TEMP-knappen används för att välja kyl- och frystemperatur

a. Ikonen för kyl- /frysutrymmet visar det valda utrymmet
b. Temperaturnivåerna visar frysens valda temperatur
c. Temperaturnivåerna visar kylskåpets valda temperat
d. Ikonen för justera temperatur visar om temperaturen har valts via app
e. Ekoläges-ikonen visar om Ekoläget är aktiverat
f. Semesterfunktion-ikonen visar om funktionen är aktiverad
g. Wi-Fi-ikonen visar om Wi-Fi fungerar och apparaten är ansluten

Användning

• Apparaten slås automatiskt på när du sätter på den. Temperaturen ställs automatiskt på 4 °C i kylskåpet och på -18 °C i frysen.
• För att ändra temperaturen, tryck på TEMP-knappen i 5 sekunder, en ljudsignal hörs och ikonen för det valda utrymmet (kyl eller frys) samt alla temperatur-ikoner för motsvarande fack slås på i 2 sekunder. Efter 2 sekunder bekräftas valet. Med vald fackikon tänd, tryck snabbt på TEMP-knappen för att ändra temperaturen. När inställningen ökar tänds motsvarande LED-lampa. Varje gång du trycker på TEMP-knappen och temperaturen ändras hörs en ljudsignal. Efter 5 sekunder bekräftas valet. Efter 30 sekunder utan aktivitet stängs ikonområdet för kyl/frys av, medan lysdioderna för de valda temperaturerna förblir på. När du återigen trycker på TEMP-knappen tänds ikonen för utrymmet som valt sist (kylskåp eller frys).

- Vid strömavbrott återställs den senaste inställda kylnivån

- För att återställa standardinställningen, tryck länge på Temp-knappen och klicka

sedan på PÅ/AV-knappen 5 gånger (på 5 sekunder)

- Under normala driftsförhållanden (vår och höst) rekommenderar vi att ställa temperaturen på 4 °C. Under sommarhalvåret vid höga omgivningstemperaturer rekommenderar vi att ställa temperaturen på 6\~8 °C. Kylen/frysen behåller då invändig temperatur och kylskåpets kontinuerliga drift reduceras. Under vinterhalvåret (när omgivningstemperaturen är låg) rekommenderar vi att ställa temperaturen på 3\~4 °C för att undvika frekvent start/stopp av kylskåpet.

Justera temperatur

Du kan justera både kylskåpets och frysens temperatur från appen. Temperaturen kan ställas in med en känslighet på 1 °C. Det är möjligt att välja en temperatur från 2 °C till 8 °C i kylskåpet och från -16 °C till -24 °C i frysen.

När temperaturen väljs via appen slås ikonen för justera temperatur på. Alla andra LEDlampor för temperatur för det berörda utrymmet stängs av (dvs. om kylskåpstemperaturen väljs från appen stängs lysdioderna från 2 °C till 8 °C av. Om frystemperaturen väljs från appen är lysdioderna från -16 °C till -24 °C släckta)

Om endast ett enda utrymme (frys eller kylskåp) har den justerade temperaturen ändras inte temperaturvalet för det andra utrymmet och LED-lampan för den valda temperaturen i det utrymmet förblir tänd. Varje gång temperaturen ändras hörs en ljudsignal.

Super Cool-funktion

Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel precis efter inköp). Super-Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas. När funktionen aktiveras ställs kylskåpstemperaturen automatiskt in på 2 °C.

Hur du använder Super Cool-funktionen:

• Funktionen kan aktiveras genom att trycka länge på TEMP-knappen för att välja kylfack. Tryck sedan snabbt på TEMP-knappen tills Super Cool-lysdioden tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Cool alltid PÅ.
• För att avsluta Super Cool-funktionen trycker du på TEMP-knappen eller stänger av den från appen.
• Super Cool-funktionen avslutas automatiskt när funktionen har varat i mer än 30 timmar.
• När Super Cool avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt

Super freezing-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Om du ska frysa ner en stor mängd mat rekommenderar vi att ställa in Super Freeze-funktionen 24 timmar innan du sätter in maten i frysen. När funktionen aktiveras ställs temperaturen automatiskt in på -24 °C.

Hur du använder Super Freeze-funktionen:

• Funktionen kan startas genom att trycka länge på TEMP-knappen för att välja frysfack. Tryck sedan snabbt på TEMP-knappen tills Super Freeze-ikonen tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Freeze alltid PÅ.
• För att avsluta Super Freeze-funktionen trycker du på TEMP-knappen eller stänger av den från appen.
• Super Freeze-funktionen avslutas automatiskt när funktionen har varat i mer än 50 timmar.
• När Super Freeze avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda frysnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt

Ekoläge

För att optimera apparatens prestanda och förvara maten på bästa sätt aktiverar du Ekoläget. Ekoläget ställer automatiskt temperaturen på 5 °C i kylskåpet och på -18 °C i frysen Hur du använder Ekoläget:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på “mode”-knappen tills Ekoläges-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är Ekoläges-ikonen alltid PÅ.
• För att avsluta Ekoläget, stäng av den från appen eller välj en annan funktion från kontrollpanelen.
• När Ekoläge avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Semesterfunktion

När apparaten inte används regelbundet kan man använda Semesterfunktionen för att minska apparatens energiförbrukning. När funktionen är på är LED-lamporna släckta (även om dörren är öppen) och kylskåpet avstängt, medan frysen fortsätter att fungera normalt. Hur du använder Semesterfunktionen:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på “mode”-knappen tills Semesterfunktion-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är semesterikonen alltid PÅ.
• För att avsluta Semesterfunktionen, stäng av den från appen eller välj en annan funktion från kontrollpanelen.
• När Semesterfunktionen avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.

HCS

När en viss fuktnivå har uppnätts öppnas HCS-filterfibrerna och fukten minskar och stängs sedan igen.

Demoläge

För att gå in eller i Demoläget, med displayen upplåst, tryck länge på SET-knappen och sedan snabbt på WIFI-knappen 5 gånger, inom 5 sekunder. För att avsluta Demoläget, utför samma operation eller stäng av kylskåpet.

Felkoder

• Kommunikationsfel

När [-16°C;-18°C;-20°C;-22°C;-24°C ] tänds i följd betyder det att det har uppstått ett kommunikationsfel mellan huvudstyrkortet och displaykortet. Kontakta teknisk assistans för att hjälpa till att lösa problemet

- Fläkt

När [-16°C;-20°C;-22°C;-24°C ] tänds samtidigt i frysen betyder det att fläkten inte fungerar som den ska. Kontakta teknisk assistans för att hjälpa till att lösa problemet

WI-FI-ANVÄNDNING

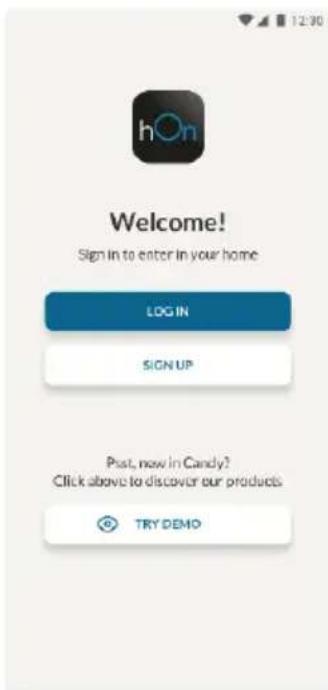

Steg 1

• Ladda ner hOn-appen i butikerna

- Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto

- Följ instruktionerna för hopkoppling i hOn-appen

Wi-Fi-användning

Om Wi-Fi ännu inte har konfigurerats när kylskåpet slås på går det automatiskt in i konfigurationsläge. Statusen behålls i 30 minuter. Wi-Fi-ikonen blinkar och registreringen av produkten kan börja.

• Följ anvisningarna i appen för att konfigurera Wi-Fi (se ovan)
• När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen på och lyser med fast sken.
• Om ingen åtgård utförs, lämnar Wi-Fi automatiskt konfigurationsläget efter 30 minuter
• Om Wi-Fi redan har konfigurerats sker en automatisk återanslutning enligt konfigurationsinformationen.

För att återställa Wi-Fi, tryck på Wi-Fi-knappen och SET-knappen i 2 sekunder.

Stäng av Wi-Fi genom att trycka på Wi-Fi-knappen i 3 sekunder.

Radiomodul - Tekniska data

Frekvens Hastighet (OFR)	2400 MHz-2843.5 MHz
Kanalfrekvenser	2412...2472 MHz(steglängd5 MHz)
Maximal kraft(EIRP)	100 mW

Radioutrustningstypen överensstämmer med direktivet 2014/53/EU.

REVERSIBILITET AV DÖRREN

Verktyg som behövs: Elektrisk skruvmejsel

1. Ta bort det övre gångjärnsskyddet
2. Skruva loss det övre gångjärnet
3. Ta bort det övre gångjärnsskyddet (vänster)
4. Ta bort gångjärnet i mitten

1. Ta bort det nedre gångjärnet
2. Gångjärnsfotens fäste
3. Mitten gångjärnets fäste
4. Montera den övre gångjärnsplåten
5. Montera det övre gångjärnsskyddet
