Тип изделия	Морозильник с холодильной камерой
Бренд	Haier
Модель	HDW5620CNPD
Технология охлаждения	Total No Frost
Функция суперохлаждения	Да (ускоряет охлаждение свежих продуктов)
Функция суперзаморозки	Да (быстрая заморозка при -24 °C)
Эко-режим	Да (оптимизирует хранение и энергопотребление)
Режим отпуска	Да (снижает потребление, отключает холодильник)
Размораживание	Автоматическое
Подключение Wi-Fi	Да (приложение hOn)
Панель управления	Сенсорные кнопки с LED-дисплеем
Реверсивная дверь	Да (инструкция прилагается)
Полки	Да
Контейнер для овощей	Да
Дверная полка	Да
Совместимость с приложением	hOn (iOS и Android)

Часто задаваемые вопросы - HDW5620CNPD HAIER

Как настроить температуру морозильника?

Нажмите и удерживайте кнопку TEMP в течение 5 секунд, чтобы выбрать камеру морозильника, затем быстро нажимайте TEMP для регулировки температуры от -16 °C до -24 °C.

Как активировать функцию суперзаморозки?

Выберите камеру морозильника, удерживая TEMP, затем нажимайте, пока не загорится значок Суперзаморозка. Она отключится автоматически через 50 часов.

Как подключить устройство к Wi-Fi?

Загрузите приложение hOn, создайте учетную запись и следуйте инструкциям по сопряжению. Значок Wi-Fi мигает в режиме настройки.

Как изменить направление открывания двери?

Используйте электрическую отвертку, чтобы открутить петли и переставить их на другую сторону. Следуйте шагам в инструкции.

Что делать при появлении кода ошибки?

Коды ошибок отображаются миганием светодиодов. Например, если лампочки -16 до -24 °C мигают последовательно, это ошибка связи. Обратитесь в службу поддержки.

Как активировать эко-режим?

Нажимайте кнопку MODE, пока не загорится значок Эко. Температура автоматически установится на 5 °C в холодильнике и -18 °C в морозильнике.

Как использовать режим отпуска?

Нажимайте MODE до значка Отпуск. Холодильник выключается, морозильник остается активным. Идеально для снижения потребления.

Размораживается ли устройство автоматически?

Да, размораживание обеих камер автоматическое. Ручное вмешательство не требуется.

Что означает мигающий значок Wi-Fi?

Wi-Fi находится в режиме настройки. Он мигает в течение 30 минут. Подключитесь через приложение hOn, чтобы сопрячь устройство.

Как сбросить настройки до заводских?

Удерживайте TEMP, затем нажмите 5 раз кнопку Вкл/Выкл в течение 5 секунд. Температура вернется к 4 °C (холодильник) и -18 °C (морозильник).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDW5620CNPD HAIER

Функция „Super Cool“ 15

Функция „Super Freeze“ 16

Режим „Eco“ 16

Функция „Holiday“ 17

Размразяване.... 17

Демонстрационен режим 17

Широчина: мин. 920 мм

Функция „Super Cool“

Функция „Super Freeze“

ОПИСАНИЕ ПРИБОРА ....178

Требования по размещению ..... 179

ИСПОЛЬЗОВАНИЕ.... 180

Использование 180

Индивидуальная настройка температуры 181

Функция Super Cool 181

Функция Super Freeze 182

Режим Eco 182

Функция Holiday 183

Размораживание 183

Демонстрационный режим 183

Коды ошибок 183

ИСПОЛЬЗОВАНИЕ WI-FI 184

War 1....184

War 2....184

War 3....184

Использование Wi-Fi....185

ПЕРЕВЕШИВАНИЕ ДВЕРЕЙ....186

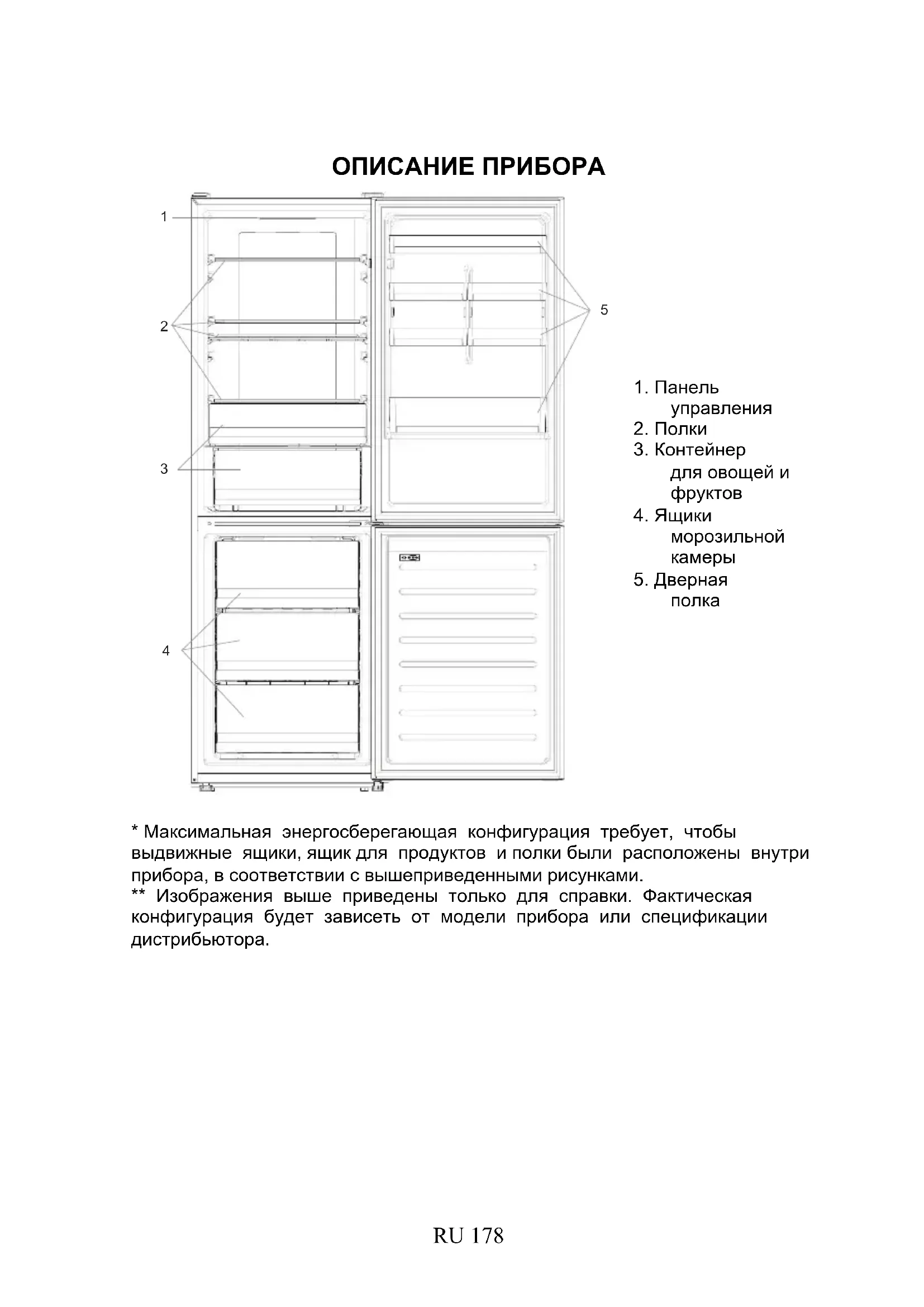

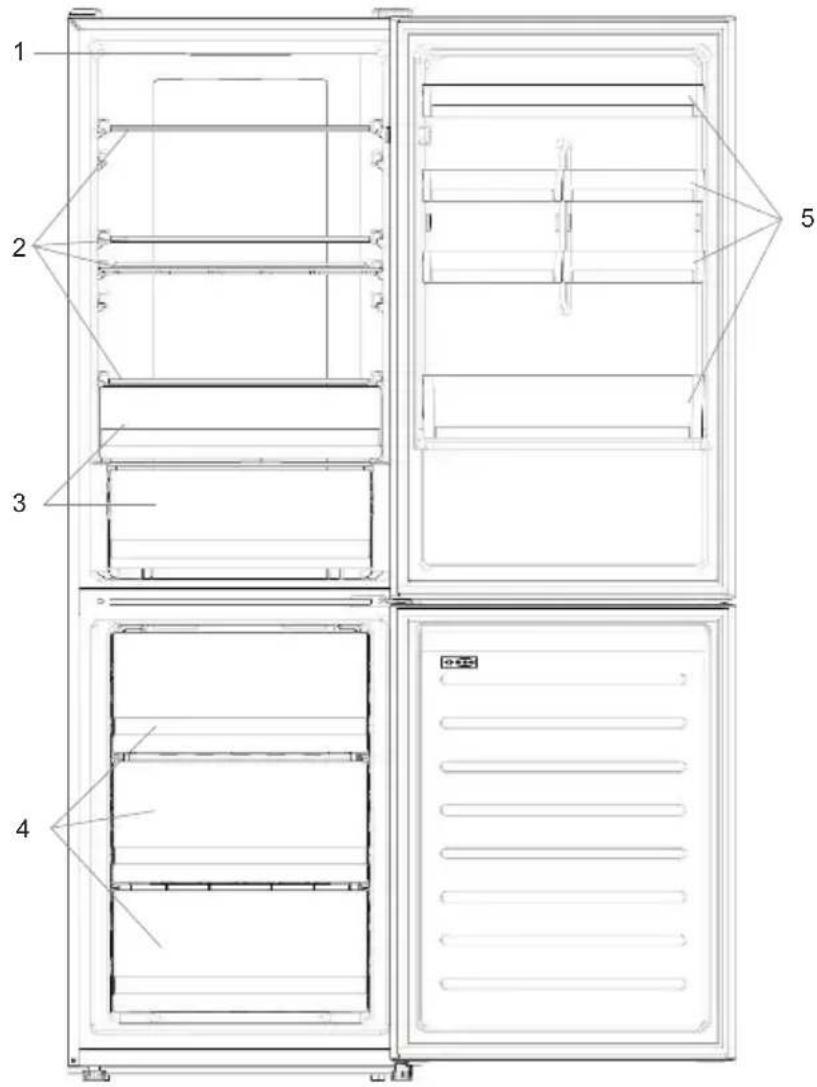

ОПИСАНИЕ ПРИБОРА

1 2 3 4 5

1. Панель управления
2. Полки
3. Контейнер для овощей и фруктов
4. Ящики морозильной камеры
5. Дверная полка

* Максимальная энергосберегающая конфигурация требует, чтобы выдвижные ящики, ящик для продуктов и полки были расположены внутри прибора, в соответствии с вышеприведенными рисунками.
** Изображения выше приведены только для справки. Фактическая конфигурация будет зависеть от модели прибора или спецификации дистрибьютора.

Требования по размещению

Дверца прибора должна быть полностью открыта, как показано на рисунке. Свободного места достаточно для удобного открывания дверец и ящиков.

Соблюдайте расстояние не менее 50 мм между боковыми стенками изделия и прилегающими деталями.

Ширина: мин. 920 мм

Глубина: мин. 1137 мм

A. Кнопка включения/выключения, используемая для включения/выключения прибора
В. Клавиша Wi-Fi, используемая для включения/выключения Wi-Fi
С. Кнопка Mode, используемая для выбора требуемой функции
D. Кнопка TEMP, используемая для выбора температуры в холодильном и морозильном отсеках
a. Значок холодильной/морозильной камеры, показывающий, какой отсек устройства выбран
b. Уровни температуры морозильной камеры, показывающие, какая температура в морозильной камере выбрана
с. Уровни температуры в холодильном отсеке, показывающие, какая температура выбрана
d. Значок индивидуальной настройки температуры, показывает, была ли температура выбрана в приложении
e. Значок режима Eco, показывает, активирован ли экологичный режим
f. Значок функцииHoliday, показывает, активирована ли функция отпуска
g. Значок Wi-Fi, показывает, работает ли Wi-Fi и подключен ли прибор

Использование

• Подключите прибор, и он автоматически включится. Температура автоматически устанавливается на уровне 4 °C в холодильном отсеке и -18 °C в морозильном отсеке.
• Для изменения температуры нажмите и удерживайте кнопку TEMP в течение 5 секунд; прозвучит звуковой сигнал, и в течение 2 секунд включится значок выбранного отсека (холодильного или морозильного), а также все светодиодные индикаторы температуры соответствующего отсека, и через 2 секунды выбор отсека подтверждается. При включенном значке выбранного отсека быстро нажмите клавишу TEMP,

чтобы изменить температуру. При увеличении значения настройки загорается соответствующий светодиодный индикатор. Звуковой сигнал подается каждый раз при нажатии кнопки TEMP и изменении температуры, через 5 секунд выбор подтверждается. Через 30 секунд бездействия область значка холодильного отсека/морозильного отсека выключается, тогда как светодиодные индикаторы выбранных значений температуры остаются включенными. При повторном нажатии кнопки TEMP загорается значок последнего выбранного параметра (холодильный или морозильный отсек).

• В случае обесточивания будет восстановлен последний заданный уровень охлаждения.
• Чтобы восстановить настройку по умолчанию, удерживайте нажатой кнопку Temp и нажмите кнопку ВКЛ./ВЫКЛ. 5 раз (в течение 5 секунд).
• В нормальных условиях эксплуатации (весной и осенью) рекомендуется устанавливать температуру 4 °C. Летом, когда температура окружающей среды высока, рекомендуется установить температуру 6\~8 °C, чтобы гарантировать температуру холодильного отсека и морозильной камеры и сократить время непрерывной работы прибора; а зимой, когда температура окружающей среды низкая, рекомендуется установить температуру 3\~4 °C, чтобы избежать частых запусков/остановок прибора.

Индивидуальная настройка температуры

В приложении можно настроить температуру как для холодильного отсека, так и для морозильной камеры. Температуру можно задавать с шагом 1 °C. Для холодильного отсека можно выбрать температуру от 2 °C до 8 °C, а для морозильной камеры – от -16 °C до -24 °C.

Если температуру выбирают в приложении, загорается значок индивидуальной настройки температуры, а все светодиодные индикаторы температуры соответствующего отсека выключаются (т.е. если в приложении выбрана температура холодильного отсека, светодиодные индикаторы от 2 °C до 8 °C выключаются). Если в приложении выбрана температура морозильной камеры, светодиодные индикаторы от -16 °C до -24 °C выключаются).

Если температура индивидуально настроена только для одной области (морозильная камера или холодильник), выбранная температура для другой области не изменяется, и светодиодный индикатор выбранной температуры этой области остается включенным. Акустический сигнал подается каждый раз при изменении температуры.

Функция Super Cool

Рекомендуется включить функцию Super Cool, если требуется поместить на хранение большое количество продуктов (например, после покупки). Функция Super Cool ускоряет охлаждение свежих продуктов и защищает уже хранящиеся товары от нежелательного нагрева. Когда эта функция активирована, температура холодильного отсека автоматически устанавливается на значение 2 °C.

Как использовать функцию Super Cool:

• Эту функцию можно активировать длительным нажатием кнопки TEMP для выбора холодильного отсека с последующим быстрым нажатием кнопки TEMP до тех пор, пока не загорится светодиодный индикатор Super Cool; либо эту функцию можно включить в приложении. Когда функция активирована, светодиодный индикатор Super Cool будет постоянно включен.
• Чтобы выключить функцию Super Cool, нажмите кнопку TEMP; либо выключите эту функцию из приложения.
• Функция Super Cool автоматически выключается по истечении более 30 часов после ее активации.
• Когда функция Super Cool выключается, значок на панели управления отключается, и восстанавливается ранее установленный уровень охлаждения.

Примечание. Функции Super Cool и Super Freeze нельзя активировать одновременно.

Функция Super Freeze

Функция суперзаморозки ускоряет замораживание свежих продуктов и защищает уже хранящиеся в морозильной камере продукты от нежелательного нагрева. Если необходимо заморозить большое количество продуктов, рекомендуется активировать функцию Super-Freeze за 24 часа перед использованием. Когда функция активирована, автоматически устанавливается температура -24 °C.

Как использовать функцию Super Freeze:

• Функцию можно активировать длительным нажатием кнопки TEMP для выбора морозильной камеры с последующим быстрым нажатием кнопки TEMP до тех пор, пока не загорится светодиодный индикатор Super Freeze; либо эту функцию можно включить в приложении. Когда функция активирована, светодиодный индикатор Super Freeze будет постоянно включен.
• Чтобы выключить функцию Super Freeze, нажмите кнопку TEMP; либо выключите эту функцию в приложении.
• Функция Super Freeze автоматически выключается по истечении более 50 часов после ее активации.
• Когда Super Freeze выключается, значок на панели управления отключается, и восстанавливается ранее установленный уровень замораживания.

Примечание. Функции Super Cool и Super Freeze нельзя активировать одновременно.

Режим Eco

Режим Eco можно активировать для оптимизации производительности прибора с обеспечением лучших условий хранения продуктов питания. Режим Eco автоматически установит температуру на уровне 5 °C в холодильном отсеке и -18 °C в морозильной камере.

Как использовать режим Eco:

- Функцию можно активировать с панели управления, нажимая кнопку «mode» до тех пор, пока не загорится значок режима Eco (звуковой сигнал подтверждает выбор), или выбирая функцию в приложении. Когда функция активирована, значок режима Eco всегда ВКЛЮЧЕН.

- Чтобы выйти из режима Eco, выключите его в приложении или выберите другую функцию на панели управления.

- Когда режим Eco выключится, значок на панели управления отключается, и восстанавливаются ранее установленные уровни охлаждения.

Функция Holiday

Функцию Holiday можно использовать для снижения энергопотребления устройства, если оно не используется регулярно. Когда эта функция активирована, светодиодные индикаторы погаснут (даже если дверца открыта), а холодильный отсек будет выключен, в то время как морозильная камера будет работать обычным образом.

Как использовать функцию Holiday:

- Функцию можно активировать с панели управления, , нажимая кнопку «mode» до тех пор, пока не загорится значок Holiday (акустический сигнал подтверждает выбор), либо выбирая функцию в приложении. Когда функция активирована, значок Holiday всегда включен.

- Чтобы выключить функцию Holiday, выключите его в приложении или выберите другую функцию на панели управления.

- Когда функция Holiday выключится, значок на панели управления отключается, и восстанавливаются ранее заданные уровни охлаждения.

Размораживание

Размораживание холодильного отсека и морозильной камеры выполняется автоматически: ручное управление не требуется.

HCS

Когда достигается определенный уровень влажности, волокна фильтра HCS открываются, что приводит к уменьшению влажности, а затем снова закрываются.

Демонстрационный режим

Чтобы перейти в демонстрационный режим с разблокированным дисплеем, удерживайте нажатой кнопку SET и нажмите кнопку Wi-Fi 5 раз в течение 5 секунд. Чтобы выйти из демонстрационного режима, выполните ту же операцию или выключите холодильник.

Коды ошибок!!

- Ошибка обмена данными

Световые индикаторы (-16°C;-18°C;-20°C;-22°C;-24°C) в морозильном отсеке включаются последовательно; это означает, что произошла ошибка обмена данными между главной платой управления и платой дисплея. Обратитесь в службу технической поддержки для получения помощи в решении проблемы

- Вентилятор

Световые индикаторы (-16°C;-20°C;-22°C;-24°C) в морозильном отсеке

мигают одновременно, если вентилятор не работает должным образом. Обратитесь в службу технической поддержки для получения помощи в решении проблемы

ИСПОЛЬЗОВАНИЕ WI-FI

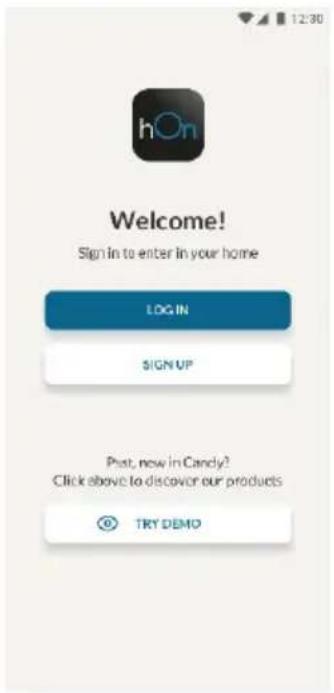

War 1

• Скачайте приложение hOn

- Создайте учетную запись в приложении hOn или войдите в систему, если у вас уже есть учетная запись

- Следуйте инструкциям по сопряжению в приложении hOn

Использование Wi-Fi

Если Wi-Fi еще не настроен, при включении холодильника он автоматически перейдет в режим конфигурирования и останется в этом статусе еще на 30 минут. Значок Wi-Fi будет мигать, и начнется регистрация прибора.

• Следуйте инструкциям в приложении для настройки Wi-Fi (см. выше).
• После настройки Wi-Fi и установления соединения значок Wi-Fi включается и постоянно светится.
• Через 30 минут без каких-либо действий функция Wi-Fi автоматически выйдет из режима конфигурирования.
• Если Wi-Fi уже настроен, он автоматически подключится в соответствии с данными конфигурации.

Чтобы сбросить настройку Wi-Fi, нажимайте кнопку Wi-Fi и кнопку SET в течение 2 секунд.

Чтобы отключить функцию Wi-Fi, нажимайте кнопку Wi-Fi в течение 3 секунд.

Радиомодуль - Технические характеристики

Частота (OFR)	2400 MHz-2843.5 MHz
Частоты канала	2412...2472 MHz(размер шага5 MHz)
Максимальная мощность(EIRP)	100 mW

Тип радиооборудования соответствует Директиве 2014/53/EU.

ПЕРЕВЕШИВАНИЕ ДВЕРЕЙ

Необходимые инструменты: Электрическая отвертка

1. Снимите заглушку верхней дверной петли
2. Открутите верхнюю дверную петлю
3. Снимите заглушку верхней дверной петли (слева)
4. Снимите среднюю дверную петлю

1. Снимите нижнюю дверную петлю
2. Установите опору петли
3. Установите среднюю дверную петлю
4. Установите пластину верхней дверной петли
5. Установите заглушку верхней дверной петли
