Ürün Tipi	Buzdolabı bölmeli dondurucu
Marka	Haier
Model	HDW5620CNPD
Soğutma Teknolojisi	Toplam No Frost
Süper Soğutma Fonksiyonu	Evet (taze gıdaların soğutulmasını hızlandırır)
Süper Dondurma Fonksiyonu	Evet (-24 °C'de hızlı dondurma)
Ekonomi Modu	Evet (muhafaza ve enerjiyi optimize eder)
Tatil Modu	Evet (tüketimi azaltır, buzdolabını kapatır)
Buz Çözme	Otomatik
Wi-Fi Bağlantısı	Evet (hOn uygulaması)
Kontrol Paneli	LED ekranlı dokunmatik tuşlar
Tersinir Kapı	Evet (talimatlar verilmiştir)
Raflar	Evet
Sebzelik	Evet
Kapı Gözü	Evet
Uygulama Uyumluluğu	hOn (iOS ve Android)

Sık sorulan sorular - HDW5620CNPD HAIER

Dondurucunun sıcaklığını nasıl ayarlarım?

Dondurucu bölmesini seçmek için TEMP tuşuna 5 saniye basın, ardından sıcaklığı -16 °C ile -24 °C arasında ayarlamak için TEMP tuşuna hızlıca basın.

Süper Dondurma fonksiyonu nasıl etkinleştirilir?

Dondurucu bölmesini seçmek için TEMP tuşuna uzun basın, ardından Süper Dondurma simgesi yanana kadar basın. 50 saat sonra otomatik olarak kapanır.

Cihaz Wi-Fi'ye nasıl bağlanır?

hOn uygulamasını indirin, bir hesap oluşturun ve eşleştirme talimatlarını izleyin. Yapılandırma modunda Wi-Fi simgesi yanıp söner.

Kapı açılma yönü nasıl ters çevrilir?

Menteşeleri sökmek ve diğer tarafa takmak için elektrikli tornavida kullanın. Kılavuzdaki adımları izleyin.

Hata kodu durumunda ne yapmalıyım?

Hata kodları LED yanıp sönmeleriyle gösterilir. Örneğin, -16 ile -24 °C ışıkları sırayla yanıp sönüyorsa, bir iletişim hatası vardır. Teknik desteğe başvurun.

Ekonomi modu nasıl etkinleştirilir?

MODE tuşuna Eco simgesi yanana kadar basın. Sıcaklık buzdolabında otomatik olarak 5 °C'ye, dondurucuda -18 °C'ye ayarlanır.

Tatil fonksiyonu nasıl kullanılır?

MODE tuşuna Tatil simgesine gelene kadar basın. Buzdolabı kapanır, dondurucu aktif kalır. Tüketimi azaltmak için idealdir.

Cihaz otomatik olarak buz çözer mi?

Evet, her iki bölmenin buz çözme işlemi otomatiktir. Manuel müdahale gerekmez.

Yanıp sönen Wi-Fi simgesi ne anlama gelir?

Wi-Fi yapılandırma modundadır. 30 dakika boyunca yanıp söner. Eşleştirmek için hOn uygulamasıyla bağlanın.

Fabrika ayarlarına nasıl sıfırlanır?

TEMP tuşuna uzun basın, ardından 5 saniye içinde Açma/Kapatma tuşuna 5 kez tıklayın. Sıcaklık buzdolabında 4 °C'ye, dondurucuda -18 °C'ye döner.

KULLANIM KILAVUZU HDW5620CNPD HAIER

Alan gereksinimleri....249

KULLANIM 250

Kullanım 250

Özelleştirilmiş sıcaklık......251

Super Cool işlevi....251

Super Freeze işlevi....252

Eco modu....252

Holiday işlevi....252

Buz çözme....252

Demo modu....253

Hata Kodlari....253

WI-FI KULLANIMI....254

Adım 1....254

Adım 2....254

Adım 3....254

Wi-Fi Kullanımı....255

KAPI ÇEVRİLEBİLİRLIĞİ......256

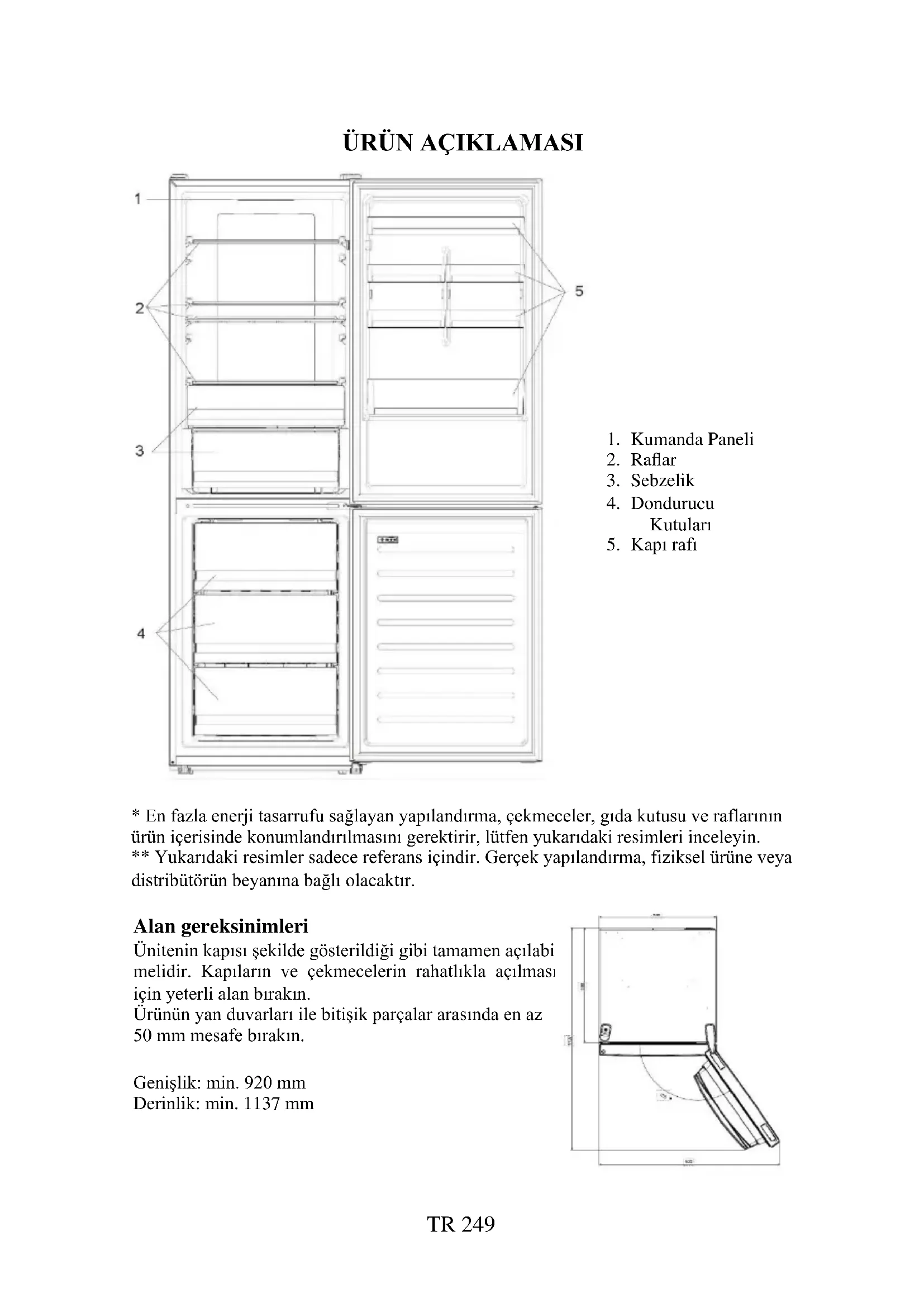

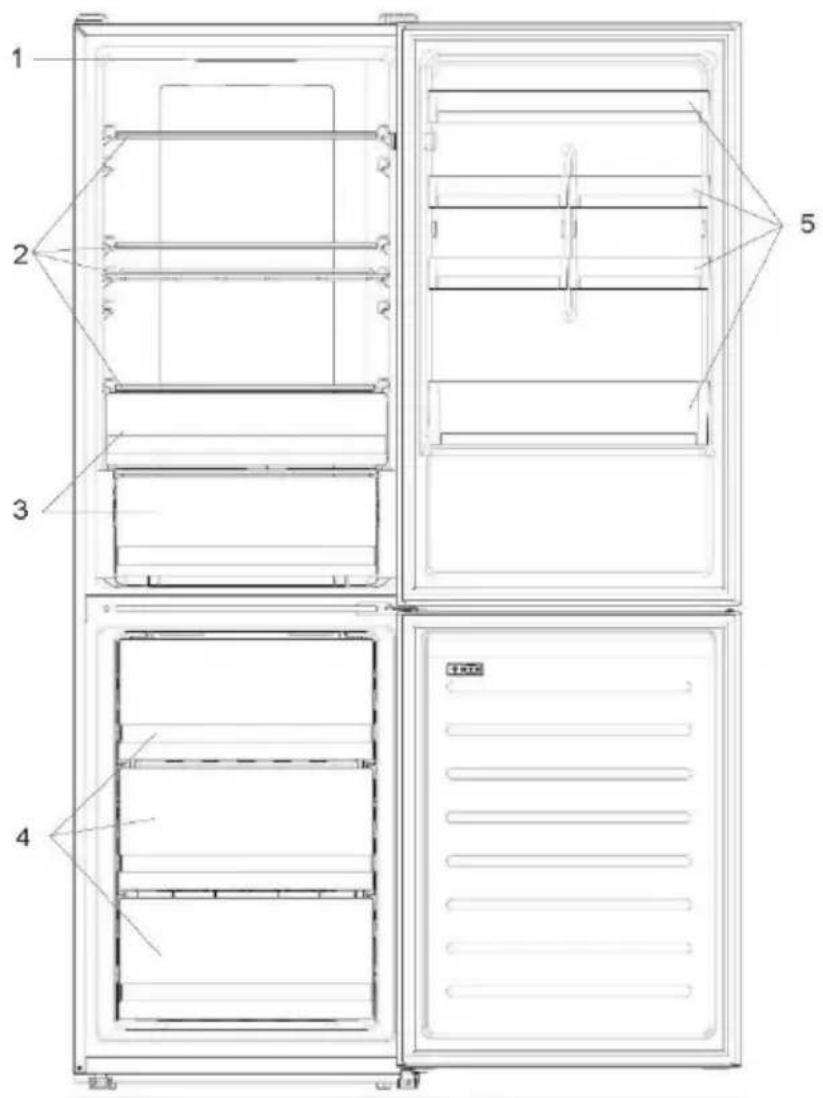

ÜRÜN AÇIKLAMASI

1 2 3 4 5

1. Kumanda Paneli
2. Raflar
3. Sebzelik
4. Dondurucu Kutuları
5. Kapı rafi

* En fazla enerji tasarrufu sağlayan yapılandırma, çekmeceler, gıda kutusu ve raflarının ürün içerisinde konumlandırılmasını gerektirir, lütfen yukarıdaki resimleri inceleyin.
** Yukarıdaki resimler sadece referans içindir. Gerçek yapılandırma, fiziksel ürüne veya distribütörün beyanına bağlı olacaktır.

Alan gereksinimleri

Ünitenin kapısı şekilde gösterildiği gibi tamamen açılabi melidir. Kapıların ve çekmecelerin rahatlıkla açılması için yeterli alan bırakın.

Ürünün yan duvarları ile bitişik parçalar arasında en az 50 mm mesafe bırakın.

Total No Frost g. Wi-Fi simgesi f. Holiday simgesi e. Eco Mode simgesi d. Uygulamaya göre sicaklık simgesi c. Buzdolabı Sıcaklığı b. Dondurucu Sıcaklığı a. FR/FZ simgesi D. TEMP tuşu C. MODE tuşu B. Wi-Fi tuşu A. AÇMA/KAPAMA tuşu

A. AÇMA/KAPAMA tuşu, cihazı açmak/kapatmak için kullanılır
B. Wi-Fi tuşu, Wi-Fi'yi açmak/kapatmak için kullanılır
C. İstenen işlevi seçmek için kullanılan Mode tuşu
D. TEMP tuşu, buzdolabı ve dondurucu sıcaklığını seçmek için kullanılır

a. Buzdolabı/dondurucu alanı simgesi, cihazın hangi bölmesinin seçildiğini gösterir
b. Dondurucu sıcaklık seviyeleri, dondurucuda hangi sıcaklığın seçili olduğunu gösterir
c. Buzdolabı sıcaklık seviyeleri, seçilen sıcaklığın hangisi olduğunu gösterir
d. Özelleştirilmiş sıcaklık simgesi, uygulama tarafından sıcaklık seçilip seçilmediğini gösterir
e. Eco modu simgesi, Eco modunun etkinleştirilip etkinleştirilmediğini gösterir
f. Holiday işlevi simgesi, Holiday işlevinin etkin- leştirilip etkinleştirilmediğini gösterir
g. Wi-Fi simgesi, Wi-Fi'nin çalışıp çalışmadığını ve cihazın bağlı olup olmadığını gösterir

Kullanım

• Cihazı fişe taktığınızda, cihaz otomatik olarak açılır. Sıcaklık, buzdolabında 4 °C'ye ve dondurucuda -18 °C'ye otomatik olarak ayarlanacaktır.
• Sıcaklığı değiştirmek için TEMP tuşuna 5 saniye basın, sesli bir sinyal verilir ve bölüm seçiminin onaylanmasından 2 saniye sonra, seçilen bölmenin (buzdolabı veya dondurucu) simgesi ve ilgili bölmenin tüm sıcaklık LED'leri 2 saniye boyunca yanar. Sıcaklığı değiştirmek için seçilen bölme simgesi açıkken TEMP tuşuna hızlıca basın. Ayar arttığıında ilgili LED ışığı yanacaktır. TEMP tuşuna her basıldığında ve sıcaklık her değiştirildiğinde sesli bir sinyal verilir, 5 saniye sonra seçim onaylanır. 30 saniye işlem yapılmadığında, seçilen sıcaklıkların LED'leri yanık kalırken, buzdolabı/dondurucu simge alanı kapanır. TEMP tuşuna tekrar dokunulduğunda en son seçilenin (Buzdolabı veya derin dondurucu) simgesi yanar.

- Güç kaybı durumunda, ayarlanan son soğutma seviyesi geri yüklenecektir.

- Varsayılan ayarı geri yüklemek için Temp tuşuna uzun basın ve AÇMA/KAPAMA tuşuna 5 kez (5 saniye içinde) tıklayın.

- Normal çalışma koşullarında (ilkbahar ve sonbaharda), sıcaklığın 4 °C'ye ayarlanması tavsiye edilir. Yaz aylarında, ortam sıcaklığı yüksek olduğunda, buzdolabı ve dondurucu sıcaklıklarını garanti etmek ve buzdolabının sürekli çalışma süresini azaltmak için sıcaklığın 6\~8 °C'ye ayarlanması önerilir; kışın, ortam sıcaklığının düşük olduğu zamanlardaysa, buzdolabının sık sık çalışmasını/durmasını önlemek için sıcaklığın 3\~4 °C'ye ayarlanması önerilir.

Özelleştirilmiş sıcaklık

Uygulamadan hem buzdolabı hem de dondurucu için sıcaklığı özelleştirmek mümkündür. Sıcaklık 1 °C hassasiyetle ayarlanabilir. Buzdolabında 2 °C ile 8 °C arasında ve dondurucuda -16 °C ile -24 °C arasında bir sıcaklık seçmek mümkündür.

Sıcaklık uygulama tarafından seçildiğinde, etkilenen bölmenin tüm sıcaklık LED ışıkları söner ve özelleştirilmiş sıcaklık simgesi yanar (başka deyişle, uygulamadan buzdolabı sıcaklığı seçilirse, -2 °C ile -8 °C arasındaki LED'ler söner. Dondurucu sıcaklığı uygulamadan seçilirse, -16 °C ila -24 °C arasındaki LED'ler söner) Yalnızca tek bir alan (dondurucu veya buzdolabı) özelleştirilmiş sıcaklığa sahipse, diğer alanın sıcaklık seçimi değişmez ve o bölgenin seçilen sıcaklığının LED ışığı yanık kalır. Sıcaklık her değiştiğinde sesli bir sinyal verilir.

Super Cool işlevi

Çok miktarda yiyecek saklanacaksa (örneğin satın alımdan hemen sonra) Super Cool işlevinin açılması önerilir. Super-Cool işlevi, taze yiyeceklerin soğumasını hızlandırır ve halihazırda depolanmış olan ürünleri istenmeyen şekilde ısınmaya karşı korur. İşlev etkinleştirildiğinde, buzdolabının sıcaklığı otomatik olarak 2 °C'ye ayarlanır.

Super Cool işlevinin kullanılması:

• Buzdolabı bölmesini seçmek için TEMP tuşuna uzun basılarak ve ardından Super Cool simgesi yanana kadar TEMP tuşuna hızlıca basılarak işlev etkin-leştirilebilir veya bu işlev, uygulamadan açılabilir. İşlev etkinleştirildiğinde, Super Cool LED'i her zaman AÇIK olacaktır.
• Super Cool işlevinden çıkmak için TEMP tuşuna basın veya işlevi uygulamadan kapatın.
• Super Cool işlevi, işlev 30 saatten fazla sürdürgründe otomatik olarak sonlandırılır.
• Super Cool sona erdiginde, kontrol panelinin simgesi söner ve önceden ayarlanmış soğutma seviyesi geri yüklenir.

Not: Super Cool ve Super Freeze işlevi aynı anda etkinleştirilemez

Super Freeze işlevi

Super Freeze işlevi, taze yiyeceklerin dondurulmasını hızlandırır ve halihazırda depolanmış olan ürünleri istenmeyen şekilde ısınmaya karşı korur. Çok miktarda yiyeceğin dondurulması gerekiyorsa, Super-Freeze işlevinin kullanımdan 24 saat önce ayarlanması önerilir. İşlev etkinleştirildiğinde, sıcaklık otomatik olarak -24 °C'ye ayarlanır.

Super Freeze işlevi nasıl kullanılır:

• Dondurucu bölmesini seçmek için TEMP tuşuna uzun basılarak ve ardından Super Freeze simgesi yanana kadar TEMP tuşuna hızlıca basılarak işlev başlatılabilir veya bu işlev, uygulamadan açılabilir. İşlev etkinleştirildiğinde, Super Freeze LED'i her zaman AÇIK olacaktır.
• Super Freeze işlevinden çıkmak için TEMP tuşuna basın veya işlevi uygulamadan kapatın.
• Super Freeze işlevi, işlev 50 saatten fazla sürdüğünde otomatik olarak sonlandırılır.
• Super Freeze sona erdiginde, kontrol panelinin simgesi söner ve önceden ayarlanmış dondurma seviyesi geri yüklenir.

Not: Super Cool ve Super Freeze işlevi aynı anda etkinleştirilemez

Eco modu

Eco modu, en iyi yiyecek depolamasını sağlarken cihazın performansını optimize etmek için etkinleştirilebilir. Eco modu, sıcaklığı buzdolabında 5 °C'ye ve dondurucuda -18 °C'ye otomatik olarak ayarlar.

Eco modunun kullanılması:

• İşlev, Eco modu simgesi yanana kadar (sesli bir sinyal seçimi onaylar) "mode" tuşuna basılarak veya uygulamadan işlev seçilerek kumanda panelinden etkin-leştirilebilir. İşlev etkinleştirildiğinde, Eco modu simgesi her zaman AÇIK olacaktır.
• Eco modundan çıkmak için uygulamadan modu kapatın veya kumanda panelinden başka bir işlev seçin.
• Eco Modu sona erdiginde, kumanda panelinin simgesi kapanır ve önceden ayarlanmış soğutma seviyeleri geri yüklenir.

Holiday işlevi

Holiday işlevi, düzenli olarak kullanılmadığında cihazın enerji tüketimini azaltmak için kullanılabilir. İşlev açıklken LED ışıklar söner (kapı açık olsa bile) ve buzdolabı kapanır, dondurucu ise normal şekilde çalışmaya devam eder.

Holiday işlevinin kullanılması:

• İşlev, Holiday simgesi yanana kadar (sesli bir sinyal seçimi onaylar) "mode" tuşuna basılarak veya uygulamadan işlev seçilerek kumanda panelinden etkinleştirilebilir. İşlev etkinleştirildiğinde, Holiday simgesi her zaman AÇIK olacaktır.
• Holiday işlevinden çıkmak için uygulamadan işlevi kapatın veya kumanda panelinden başka bir işlev seçin.
• Holiday işlevi sona erDİğinde, kumanda panelinin simgesi kapanır ve önceden ayarlanmış soğutma seviyeleri geri yüklenir.

Buz çözme

Buzdolabı ve dondurucu bölmesinin buzunun çözülmesi otomatik olarak gerçekleştirilir: manuel işleme gerek yoktur.

HCS

Belirli bir nem seviyesine ulaşıldığında, HCS filtre lifleri açılır, nemin azalmasını sağlar ve ardından bunlar tekrar kapanır.

Demo modu

Demo moduna girmek için ekran kilidi açıkken SET tuşunu basılı tutun ve 5 saniye içinde WiFi tuşuna 5 kez basın. Demo modundan çıkmak için aynı işlemi yapın veya buzdolabını kapatın.

Hata Kodları

- İletişim hatası

Dondurucudaki [-16°C;-18°C;-20°C;-22°C;-24°C] ışıkları sırayla yanar, bu, ana kontrol kartı ile ekran kartı arasında bir iletişim hatası olduğu anlamına gelir. Lütfen, sorunu çözmenize yardımcı olması için teknik yardım ile iletişime geçin

- Fan

Fan düzgün çalışmadığında, dondurucudaki [-16°C;-20°C;-22°C;-24°C] ışıkları aynı anda yanıp söner. Lütfen, sorunu çözmenize yardımcı olması için teknik yardım ile iletişime geçin

WI-FI KULLANIMI

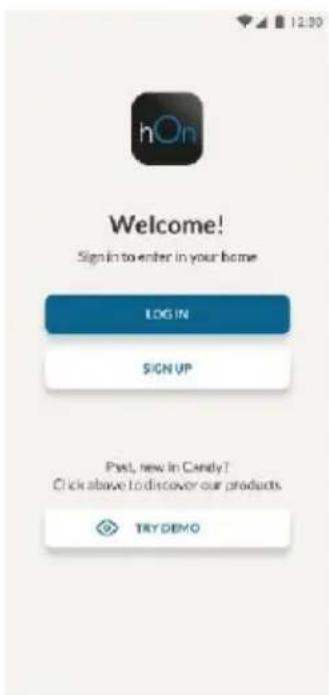

Adım 1

- Mağazalardan hOn uygulamasını indirin

- hOn Uygulamasında hesabınızı oluşturun veya zaten bir hesabınız varsa giriş yapın

• hOn Uygulamasındaki eşleştirme talimatlarını izleyin

Wi-Fi Kullanımı

Wi-Fi henüz yapılandırılmamışsa, buzdolabı açıldığında otomatik olarak yapılandırma moduna girecek ve bu durumu 30 dakika boyunca koruyacaktır. Wi-Fi simgesi yanıp söner ve ürün kaydı başlayabilir.

• Wi-Fi'yi yapılandırmak için uygulamada verilen talimatları izleyin (yukarıya bakın).
• Wi-Fi yapılandırıldığında ve bağlantı kurulduğunda, Wi-Fi simgesi açılır ve sabit olarak yanar.
• Herhangi bir işlem yapılmadan 30 dakika geçtikten sonra Wi-Fi otomatik olarak yapılandırma modundan çıkacaktır
• Wi-Fi zaten yapılandırılmışsa, yapılandırma bilgilerine göre otomatik olarak yeniden bağlanacaktır.

Wi-Fi'yi sıfırlamak için Wi-Fi tuşuna ve SET tuşuna 2 sn basın.

Wi-Fi'yi kapatmak için Wi-Fi tuşuna 3 saniye basın.

Telsiz modülü - Teknik veriler

Frekans oranı (OFR)	2400 MHz-2843,5 MHz
Kanal frekansları	2412...2472 MHz (kademe büyüklüğü 5 MHz)
Maksimum güç (EIRP)	100 mW

Telsiz ekipmanı tipi 2014/53/EU Direktifi ile uyumludur.

KAPI ÇEVRİLEBİLİRLIĞI

Gerekli araçlar: Elektrikli tornavida

1. Üst menteşe kapağını çıkarın
2. Üst menteşeyi sökün
3. Üst menteşe kapağını çıkarın (sol)
4. Orta menteşeyi çıkarın

1. Alt menteşeyi çıkarın
2. Menteşe ayağını monte edin
3. Orta menteşeyi monte edin
4. Üst menteşe plakasını monte edin
5. Üst menteşe kapağını monte edin
