Тип продукту	Морозильна камера з холодильним відділенням
Бренд	Haier
Модель	HDW5620CNPD
Технологія охолодження	Total No Frost
Функція суперохолодження	Так (прискорює охолодження свіжих продуктів)
Функція суперзаморожування	Так (швидке заморожування при -24 °C)
Режим Еко	Так (оптимізує зберігання та енергію)
Режим Відпустка	Так (зменшує споживання, вимикає холодильник)
Розморожування	Автоматичне
Підключення Wi-Fi	Так (додаток hOn)
Панель керування	Сенсорні кнопки з LED дисплеєм
Реверсивні двері	Так (надаються інструкції)
Полиці	Так
Контейнер для овочів	Так
Дверна полиця	Так
Сумісність з додатком	hOn (iOS та Android)

Часті запитання - HDW5620CNPD HAIER

Як налаштувати температуру морозильника?

Натисніть кнопку TEMP на 5 секунд, щоб вибрати відділення морозильника, потім швидко натискайте TEMP для регулювання температури між -16 °C і -24 °C.

Як активувати функцію суперзаморожування?

Виберіть відділення морозильника, довго натискаючи TEMP, потім натискайте, доки не засвітиться іконка Суперзаморожування. Вона автоматично вимикається через 50 годин.

Як підключити пристрій до Wi-Fi?

Завантажте додаток hOn, створіть обліковий запис, потім дотримуйтесь інструкцій зі сполучення. Іконка Wi-Fi блимає в режимі налаштування.

Як змінити напрямок відкривання дверей?

Використовуйте електричну викрутку, щоб відкрутити петлі та переставити їх на інший бік. Дотримуйтесь кроків з інструкції.

Що робити у разі коду помилки?

Коди помилок відображаються миготінням світлодіодів. Наприклад, якщо індикатори -16 до -24 °C мигають послідовно, виникла помилка зв'язку. Зверніться до технічної підтримки.

Як активувати режим Еко?

Натискайте кнопку MODE, доки не засвітиться іконка Еко. Температура автоматично встановлюється на 5 °C у холодильнику та -18 °C у морозильнику.

Як використовувати функцію Відпустка?

Натискайте MODE до появи іконки Відпустка. Холодильник вимикається, морозильник залишається активним. Ідеально для зменшення споживання.

Чи розморожується пристрій автоматично?

Так, розморожування обох відділень автоматичне. Жодного ручного втручання не потрібно.

Що означає миготлива іконка Wi-Fi?

Wi-Fi у режимі налаштування. Він мигає протягом 30 хвилин. Підключіться за допомогою додатка hOn, щоб зв'язати.

Як скинути заводські налаштування?

Довго натисніть TEMP, потім натисніть 5 разів на кнопку Увімк./Вимк. протягом 5 секунд. Температура повертається до 4 °C (холодильник) та -18 °C (морозильник).

ПОСІБНИК КОРИСТУВАЧА HDW5620CNPD HAIER

Total No Frost g. WiFi Значок f. Holiday Значок e. Режима Eco Значок d. Temp-by-app Значок c. Холодильника Temp b. морозильной Temp a. FR/FZ Значок D. TEMP Кнопка C. MODE Кнопка B. WiFi Кнопка A. ON/OFF Кнопка

ИСПОЛЬЗОВАНИЕ

Вимоги до розміщення .....229

ЕКСПЛУАТАЦІЯ 230

Експлуатація ..... 230

Індивідуальне налаштування температури 231

Функція Super Cool 231

Функція Super Freeze 232

Режим Eco 232

Функція Holiday 233

Розморожування 233

Демонстраційний режим 233

Коди помилок 233

ВИКОРИСТАННЯ WI-FI 234

Крок 1 234

Крок 2 234

Крок 3 234

Використання Wi-Fi 235

ПЕРЕВІШУВАННЯ ДВЕРЦЯТ....236

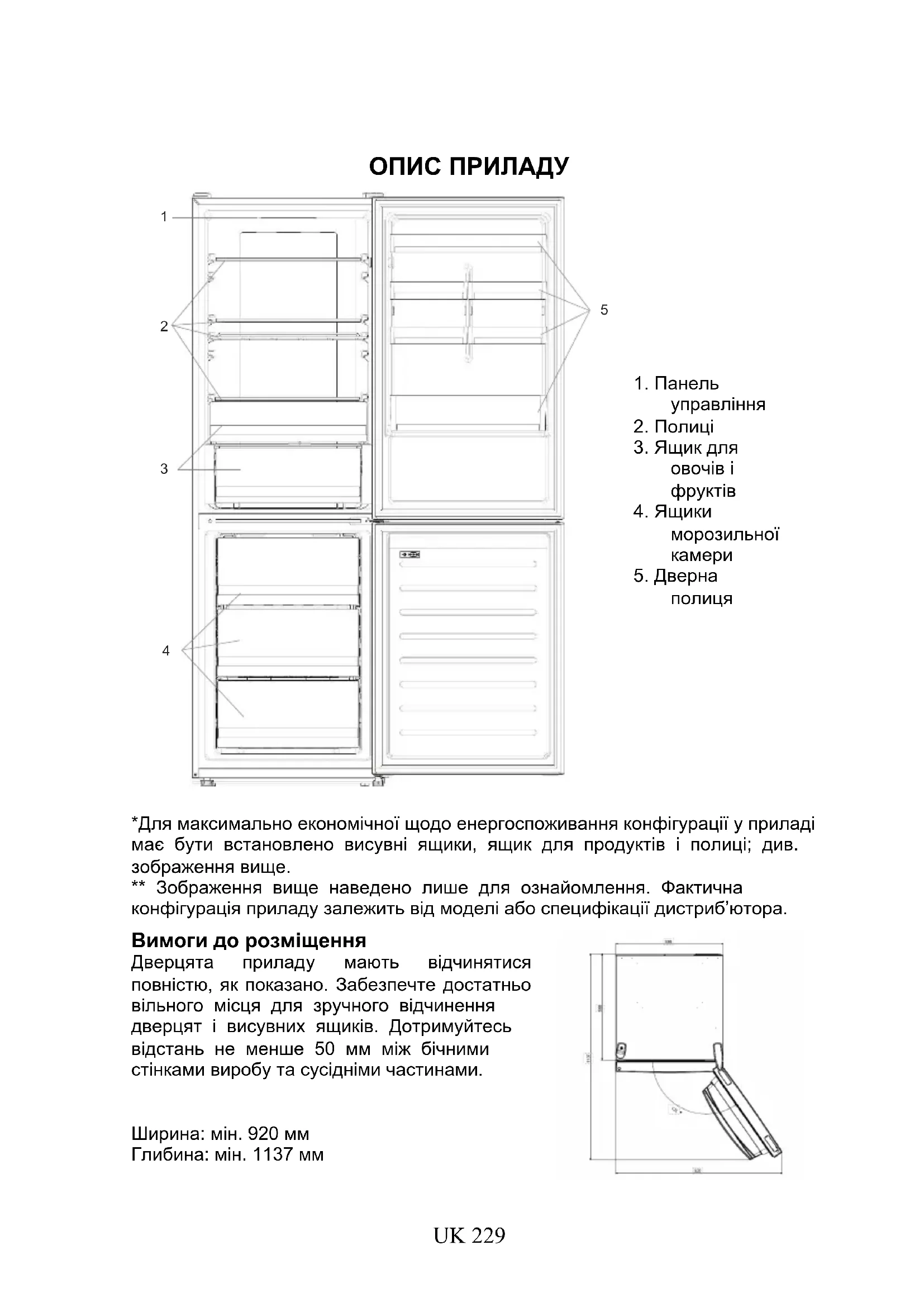

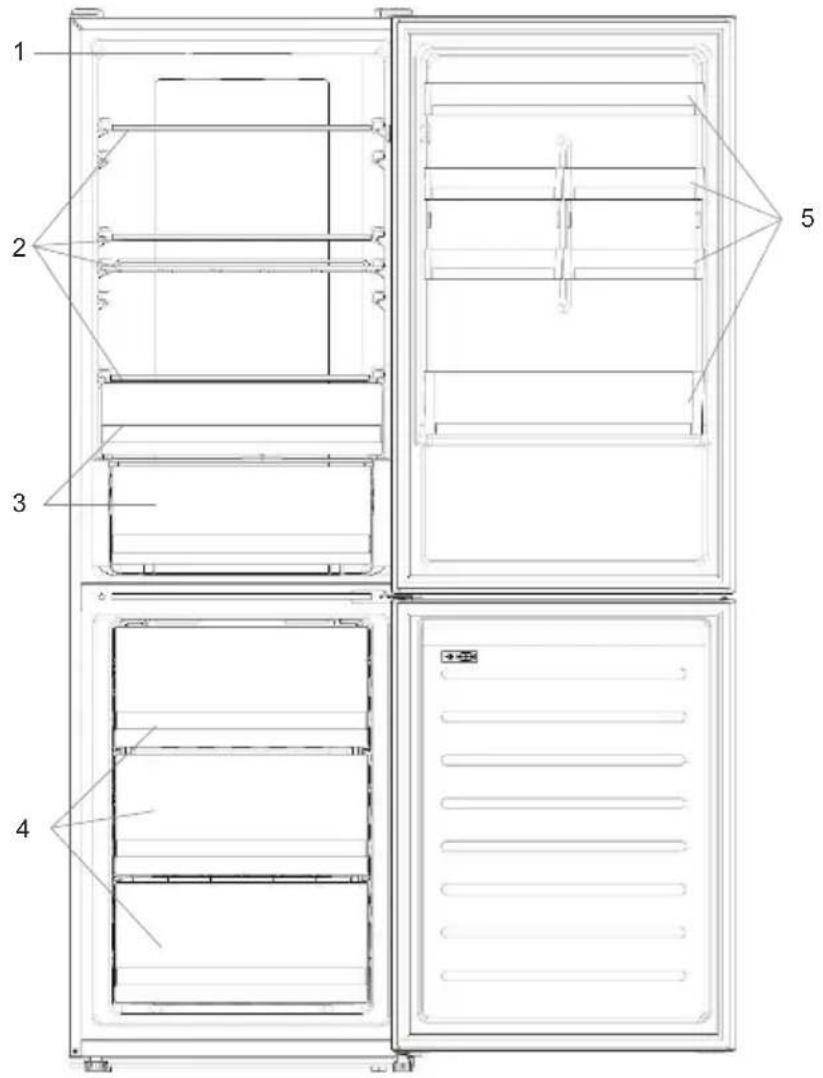

ОПИС ПРИЛАДУ

1 2 3 4 5

1. Панель управління
2. Полиці
3. Ящик для овочів і фруктів
4. Ящики морозильної камери
5. Дверна полиця

*Для максимально економічної щодо енергоспоживання конфігурації у приладі має бути встановлено висувні ящики, ящик для продуктів і полиці; див. зображення вище.

** Зображення вище наведено лише для ознайомлення. Фактична конфігурація приладу залежить від моделі або специфікації дистриб'ютора.

Вимоги до розміщення

Дверцята приладу мають відчинятися повністю, як показано. Забезпечте достатньо вільного місця для зручного відчинення дверцят і висувних ящиків. Дотримуйтесь відстань не менше 50 мм між бічними стінками виробу та сусідніми частинами.

Ширина: мін. 920 мм

Глибина: мін. 1137 мм

100 100 100° θ φ

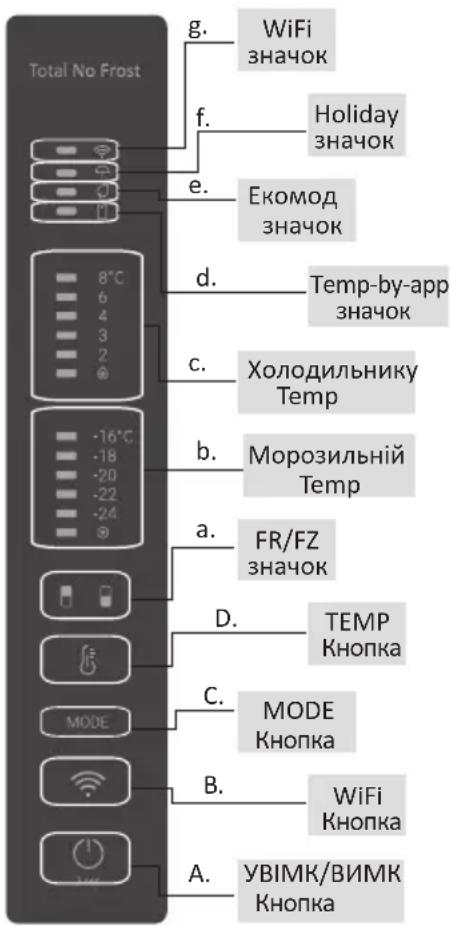

Total No Frost g. WiFi значок f. Holiday значок e. Екомод значок d. Temp-by-app значок c. Холодильнику Temp b. Морозильній Temp a. FR/FZ значок D. TEMP Кнопка C. MODE Кнопка B. WiFi Кнопка A. УВІМК/ВІМК Кнопка

ЕКСПЛУАТАЦІЯ

A. Кнопка УВІМК/ВИМК, використовувана для ввімкнення/вимкнення приладу
В. Кнопка Wi-Fi, використовувана для ввімкнення/вимкнення Wi-Fi
С. Кнопка Mode, використовувана для вибору потрібної функції
D. Кнопка TEMP, використовувана для вибору температури в холодильному відсіку та морозильній камері
a. Значок зони холодильного відсіку/морозильної камери, що показує, який відсік приладу вибрано
b. Рівні температури в морозильній камері, які показують вибрану температуру в морозильній камері
с. Рівні температури холодильника, які показуютьвибрану температуру
d. Піктограма індивідуального налаштування температури показує, чи вибрано температуру в програмі
e. Піктограма режиму Eco показує, чи активованорежим Eco
f. Піктограма функції Holiday показує, чи активовано функцію відпустки
g. Піктограма Wi-Fi показує, чи працює функція Wi-Fi і чи підключено прилад

Експлуатація

• Підключіть прилад до електромережі, і він автоматично ввімкнеться. Температура автоматично встановлюватиметься на рівні 4 °C у холодальному відсіку та -18 °C у морозильній камері.
• Щоб змінити температуру, натискайте кнопку TEMP протягом 5 секунд, пролунає звуковий сигнал і на 2 секунди ввімкнеться піктограма вибраного відсіку (холодильного або морозильного), а також всі світлодіодні індикатори температури відповідного відсіку, і через 2 секунди вибір відсіку буде підтверджено. Коли піктограму вибраного відсіку ввімкнено, швидко натисніть кнопку TEMP, щоб

змінити температуру. Коли значення налаштування збільшується, загориться відповідний світлодіодний індикатор. Звуковий сигнал лунає щоразу, коли натискається кнопка TEMP і змінюється температура, і через 5 секунд вибір підтверджується. Через 30 секунд бездіяльності область піктограм холодильного відсіку/морозильної камери вимикається, тоді як світлодіодні індикатори вибраних значень температури залишаються ввімкненими. Після повторного натискання кнопки TEMP вмикається піктограма останнього вибраного параметра (холодильний або морозильний відсік).

- У випадку порушення електропостачання буде відновлено останній встановлений рівень охолодження.

- Щоб відновити налаштування за замовчуванням, натискайте та утримуйте кнопку Temp і натисніть кнопку УВІМК/ВІМК 5 разів (за 5 секунд).

- У нормальних умовах експлуатації (навесні та восени) рекомендується встановлювати температуру 4 °C. Влітку, коли температура навколишнього середовища висока, рекомендується встановити температуру 6\~8 °C, щоб гарантувати температуру холодильного відсіку та морозильної камери і зменшити час безперервної роботи холодильника; а взимку, коли температура довкілля низька, рекомендується встановити температуру 3\~4 °C, щоб уникнути частих запусків/зупинок холодильника.

Індивідуальне налаштування температури

У програмі можна налаштувати індивідуальну температуру як для холодильного відсіку, так і для морозильної камери. Температуру можна встановити з кроком 1 °C. Для холодильного відсіку можна вибрати температуру від 2 °C до 8 °C, а для морозильної камери – від -16 °C до -24 °C. Якщо температуру вибрано в додатку, вмикається піктограма індивідуально налаштованої температури, а всі світлодіодні індикатори температури відповідного відсіку вимикаються (тобто якщо температуру холодильного відсіку вибрано в додатку, світлодіодні індикатори від 2 °C до 8 °C вимикаються). Якщо в додатку вибрано температуру морозильної камери, світлодіодні індикатори від -16 °C до -24 °C вимикаються).

Якщо індивідуально налаштовано температуру тільки для однієї зони (морозильний або холодильний відсік), вибір температури іншої області не змінюється, і світлодіодна індикація вибраної температури цієї області залишається ввімкненою. За кожної зміни температури прилад видає звуковий сигнал.

Функція Super Cool

Рекомендується ввімкнути функцію Super Cool, якщо потрібно покласти на зберігання велику кількість продуктів (наприклад, після покупки). Функція Super Cool прискорює охолодження свіжої їжі та захищає продукти, що зберігаються в приладі, від небажаного нагрівання. Коли функцію активовано, температура холодильника автоматично встановлюється на значення 2 °C.

Як користуватися функцією Super Cool:

• Цю функцію можна активувати довгим натисканням кнопки TEMP, щоб вибрати холодильний відсік з наступним швидким натисканням кнопки TEMP, поки не ввімкнеться піктограма Super Cool; або цю функцію можна ввімкнути в додатку. Коли функцію активовано, світлодіодний індикатор Super Cool буде завжди ввімкнений.
• Щоб вимкнути функцію Super Cool, натисніть кнопку TEMP; або вимкніть цю функцію в додатку.
• Функція Super Cool автоматично вимкнеться, коли мине більше 30 годин після її активації.
• Після вимкнення функції Super Cool піктограма на панелі керування вимикається, і відновлюється попередньо встановлений рівень охолодження.

Примітка. Функції Super Cool i Super Freeze неможливо активувати одночасно.

Функція суперзаморожування прискорює заморожування свіжих продуктів харчування та захищає вже збережені товари від небажаного нагрівання. Якщо потрібно заморозити велику кількість продуктів, рекомендується ввімкнути функцію Super Freeze за 24 години до використання. Коли функцію активовано, автоматично встановлюється температура -24 °C.

Як користуватися функцією Super Freeze:

• Цю функцію можна запустити довгим натисканням кнопки TEMP, щоб вибрати морозильну камеру з наступним швидким натисканням кнопки TEMP, поки не ввімкнеться піктограма Super Freeze; або цю функцію можна ввімкнути в додатку. Коли функцію активовано, світлодіодний індикатор Super Freeze буде постійно ввімкнений.
• Щоб вимкнути функцію Super Freeze, натисніть кнопку TEMP; або вимкніть цю функцію в додатку.
• Функція Super Freeze автоматично вимкнеться, коли мине більше 50 годин після її активації.
• Після вимкнення функції Super Freeze піктограма на панелі керування вимикається, і відновлюється попередньо встановлений рівень заморожування.

Примітка. Функції Super Cool i Super Freeze неможливо активувати одночасно.

Режим Eco

Режим Eco можна ввімкнути для оптимізації продуктивності приладу з одночасним забезпеченням найкращих умов зберігання їжі. Режим Eco автоматично встановить температуру на рівні 5 °C в холодильному відсіку та -18 °C в морозильній камері.

Як користуватися режимом Eco:

- Функцію можна активувати з панелі керування, натискаючи кнопку "mode", поки не ввімкнеться піктограма режиму Eco (звуковий сигнал підтверджує вибір); або можна вибрати функцію в додатку. Після активації цієї функції піктограма режиму Eco буде завжди ввімкнена.

• Щоб вийти з режиму Eco, вимкніть його в додатку або виберіть іншу функцію на панелі керування.
• Після вимкнення режиму Eco піктограма на панелі керування вимикається, і відновлюються раніше встановлені рівні охолодження.

Функция Holiday

Функцію Holiday можна використовувати для зменшення енергоспоживання приладу, якщо він не використовується регулярно. Коли функція увімкнена, світлодіодні індикатори вимикаються (навіть якщо дверцята відчинені), а холодильний відсік вимкнеться, тоді як морозильна камера працюватиме нормально.

Як використовувати функцію Holiday:

• Функцію можна активувати з панелі керування, натискаючи кнопку "mode", поки не ввімкнеться піктограма функції Holiday (звуковий сигнал підтверджує вибір); або можна вибрати функцію в додатку. Коли функцію активовано, піктограма Holiday буде завжди ввімкнена.
• Щоб вимкнути функцію Holiday, вимкніть її в додатку або виберіть іншу функцію на панелі керування.
• Після вимкнення функції Holiday піктограма на панелі керування вимикається, і відновлюються раніше встановлені рівні охолодження.

Розморожування

Розморожування холодильного та морозильного відсіків здійснюється автоматично: ручне керування не потрібне.

HCS

Коли досягається певний рівень вологості, волокна фільтра HCS відкриваються, що призводить до зменшення вологості, а потім знову закривається.

Демонстраційний режим

Щоб увійти в демонстраційний режим із незаблокованим дисплеєм, утримуйте натиснутою кнопку SET і натисніть кнопку Wi-Fi 5 разів протягом 5 секунд. Щоб вийти з демонстраційного режиму, виконайте ті самі дії або вимкніть холодильник.

Коди помилок

- Помилка обміну даними

Світлові індикатори (-16°C;-18°C;-20°C;-22°C;-24°C) у морозильній камері вмикаються послідовно; це означає, що між головною платою управління та платою дисплея виникла помилка обміну даними. Зверніться до служби технічної допомоги, щоб отримати допомогу у вирішенні проблеми

- Вентилятор

Світлові індикатори (-16°C;-20°C;-22°C;-24°C) у морозильній камері блимають одночасно, якщо вентилятор не працює належним чином. Зверніться до служби технічної допомоги, щоб отримати допомогу у вирішенні проблеми

ВИКОРИСТАННЯ WI-FI

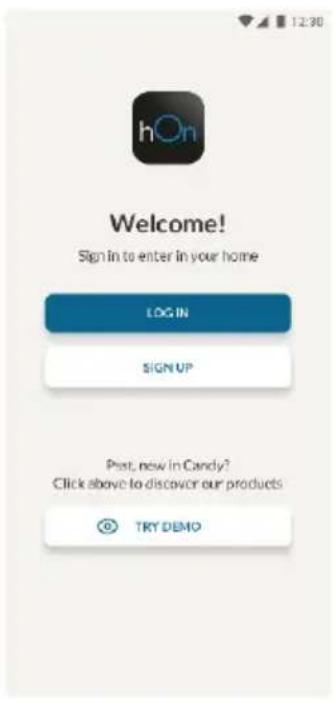

Крок 1

• Завантажте додаток hOn

- Створіть обліковий запис у додатку hOn або ввійдіть у систему, якщо у вас вже є обліковий запис

• Дотримуйтеся вказівок із поєднання в додатку hOn

Використання Wi-Fi

Якщо Wi-Fi ще не налаштовано, після ввімкнення холодильник автоматично ввійде у режим конфігурування і залишиться в цьому стані на 30 хвилин. Піктограма Wi-Fi блимає, і можна розпочати реєстрацію приладу.

• Дотримуйтеся вказівок у додатку, щоб налаштувати Wi-Fi (див. вище).
- Після налаштування Wi-Fi та встановлення з'єднання піктограма Wi-Fi ввімкнеться та світитиметься неперервно.
- Через 30 хвилин бездіяльності функція Wi-Fi автоматично вийде з режиму налаштування.
- Якщо Wi-Fi вже налаштовано, з'єднання автоматично відновиться відповідно до даних конфігурування.

Щоб скинути налаштування Wi-Fi, натискайте кнопку Wi-Fi і кнопку SET протягом 2 секунд.

Щоб вимкнути Wi-Fi, натискайте кнопку Wi-Fi протягом 3 секунд.

Радіомодуль - Технічні дані

Частота (OFR)	2400 MHz-2843.5 MHz
Частоти каналу	2412...2472 MHz(розмір кроку 5 MHz)
Максимальна потужність(EIRP)	100 mW

Тип радіообладнання відповідає Директиві 2014/53/EU.

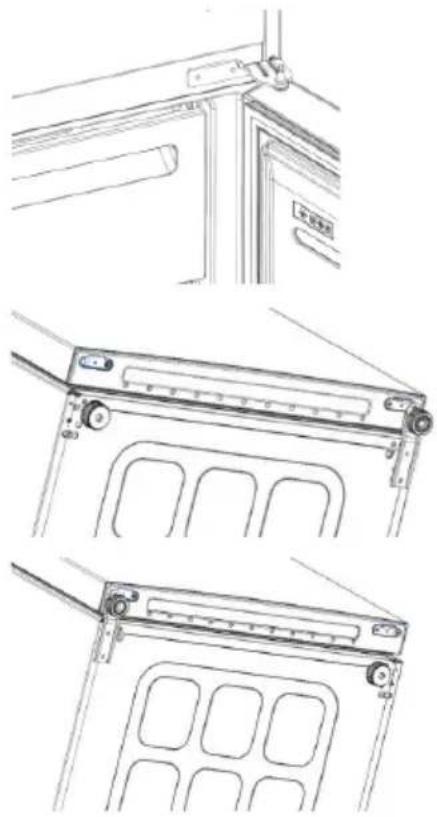

ПЕРЕВІШУВАННЯ ДВЕРЦЯТ

Необхідні інструменти: Електрична викрутка

1. Зніміть кришку верхньої петлі
2. Викрутіть верхню петлю
3. Зніміть кришку верхньої петлі (зліва)

1. Зніміть середню петлю
2. Зніміть нижню петлю
3. Встановіть опору петлі
4. Встановіть середню петлю
5. Встановіть пластину верхньої петлі
6. Встановіть кришку верхньої петлі
