Termék típusa	Hűtőrekeszes fagyasztó
Márka	Haier
Modell	HDW5620CNPD
Hűtési technológia	Total No Frost
Szuper hűtés funkció	Igen (gyorsítja a friss ételek hűtését)
Szuper fagyasztás funkció	Igen (gyors fagyasztás -24 °C-on)
Eco mód	Igen (optimalizálja a tárolást és az energiát)
Nyaralás mód	Igen (csökkenti a fogyasztást, kikapcsolja a hűtőt)
Leolvasztás	Automatikus
Wi-Fi kapcsolat	Igen (hOn alkalmazás)
Kezelőpanel	Érintőgombok LED kijelzővel
Fordítható ajtó	Igen (mellékelt utasítások)
Polcok	Igen
Zöldségtároló rekesz	Igen
Ajtórekesz	Igen
Alkalmazás kompatibilitás	hOn (iOS és Android)

Gyakran ismételt kérdések - HDW5620CNPD HAIER

Hogyan állítsam be a fagyasztó hőmérsékletét?

Nyomja meg a TEMP gombot 5 másodpercig a fagyasztórekesz kiválasztásához, majd nyomja meg gyorsan a TEMP gombot a hőmérséklet beállításához -16 °C és -24 °C között.

Hogyan aktiváljam a Szuper fagyasztás funkciót?

Válassza ki a fagyasztórekeszt a TEMP hosszú megnyomásával, majd nyomja addig, amíg a Szuper fagyasztás ikon ki nem gyullad. 50 óra után automatikusan kikapcsol.

Hogyan csatlakoztassam a készüléket a Wi-Fi-hez?

Töltse le a hOn alkalmazást, hozzon létre egy fiókot, majd kövesse a párosítási utasításokat. A Wi-Fi ikon villog konfigurációs módban.

Hogyan fordítsam meg az ajtó nyitási irányát?

Használjon elektromos csavarhúzót a zsanérok kicsavarásához és áthelyezéséhez a másik oldalra. Kövesse az útmutató lépéseit.

Mit tegyek hiba esetén?

A hibakódok LED villogással jelennek meg. Például, ha a -16 és -24 °C közötti fények szekvenciában villognak, akkor kommunikációs hiba van. Vegye fel a kapcsolatot a műszaki támogatással.

Hogyan aktiváljam az Eco módot?

Nyomja meg a MODE gombot, amíg az Eco ikon ki nem gyullad. A hőmérséklet automatikusan 5 °C-ra áll a hűtőben és -18 °C-ra a fagyasztóban.

Hogyan használjam a Nyaralás funkciót?

Nyomja meg a MODE gombot a Nyaralás ikonig. A hűtő kikapcsol, a fagyasztó aktív marad. Ideális a fogyasztás csökkentésére.

A készülék automatikusan leolvaszt?

Igen, mindkét rekesz leolvasztása automatikus. Nincs szükség kézi beavatkozásra.

Mit jelent a villogó Wi-Fi ikon?

A Wi-Fi konfigurációs módban van. 30 percig villog. Csatlakozzon a hOn alkalmazással a párosításhoz.

Hogyan állítsam vissza a gyári beállításokat?

Nyomja meg hosszan a TEMP gombot, majd kattintson 5-ször a Bekapcsolás/Kikapcsolás gombra 5 másodpercen belül. A hőmérséklet visszaáll 4 °C-ra (hűtő) és -18 °C-ra (fagyasztó).

HASZNÁLATI ÚTMUTATÓ HDW5620CNPD HAIER

Egyéni hőmérséklet....109

Wi-Fi használata 113

AJTÓ NYITÁSÁNAK VÁLTÁSA....114

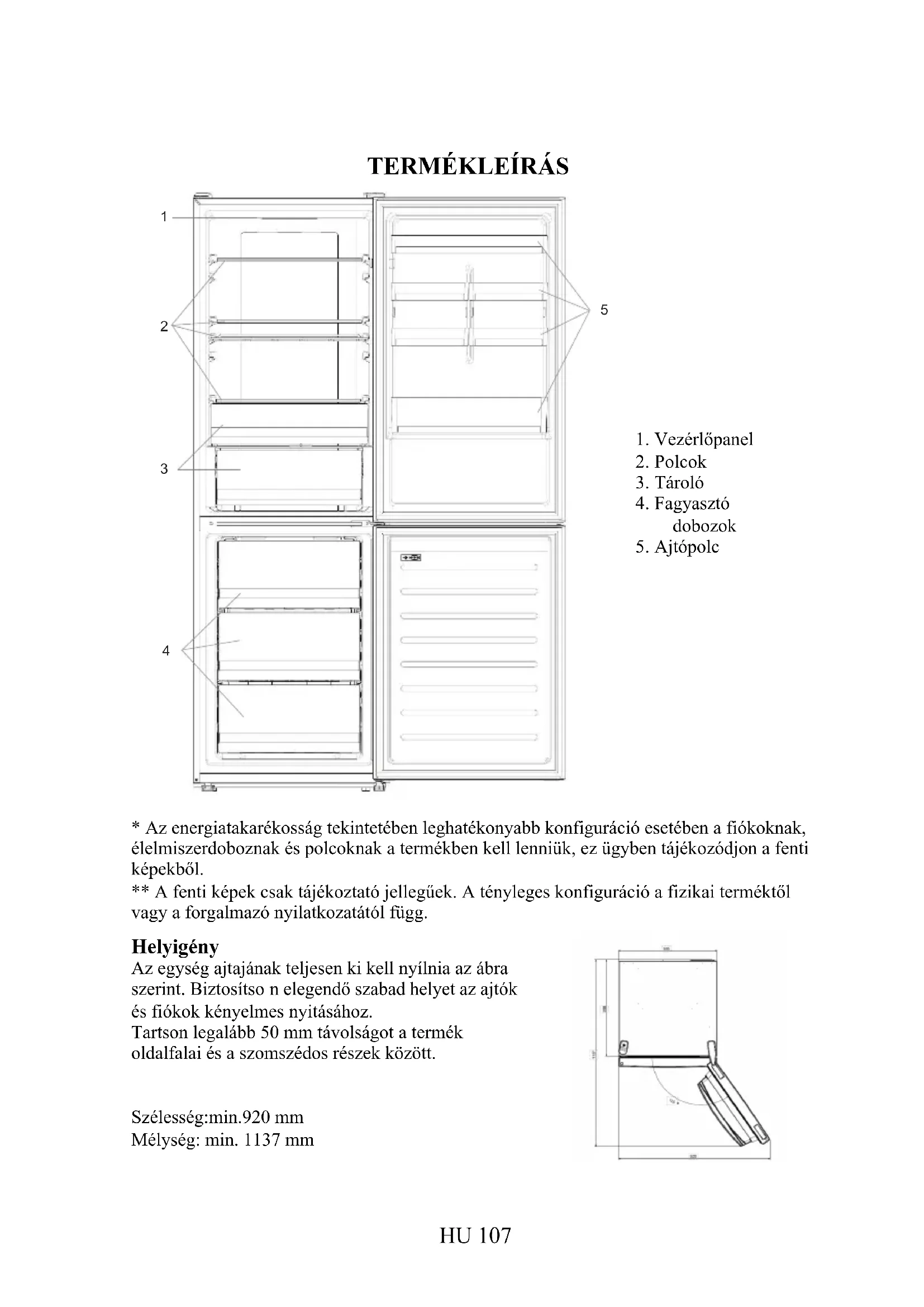

TERMÉKLEÍRÁS

1. Vezérlőpanel
2. Polcok
3. Tároló
4. Fagyasztó dobozok
5. Ajtópolc

* Az energiatakarékosság tekintetében leghatékonyabb konfiguráció esetében a fiókoknak, élelmiszerdoboznak és polcoknak a termékben kell lenniük, ez ügyben tájékozódjon a fenti képekből. ** A fenti képek csak tájékoztató jellegűek. A tényleges konfiguráció a fizikai terméktől vagy a forgalmazó nyilatkozatától függ.

Helyigény

Az egység ajtajának teljesen ki kell nyílnia az ábra szerint. Biztosítson elegendő szabad helyet az ajtók és fiókok kényelmes nyitásához.

Tartson legalább 50 mm távolságot a termék oldalfalai és a szomszédos részek között.

Szélesség: min. 920 mm

Mélység: min. 1137 mm

A. BE/KI gomb, amely a készülék be- és kikapcsolására szolgál. B. Wi-Fi gomb, amely a Wi-Fi funkció be- és kikapcsolására szolgál. C. Mode gomb, amely a kívánt funkció kiválasztására szolgál. D. HÖM gomb, amely a hűtőszekrény és fagyasztó hőmérsékletének kiválasztására szolgál.

a. Hűtőszekrény/fagyasztó terület ikon, amely megmutatja, hogy a készülék melyik rekeszét választotta ki. b. Fagyasztó hőmérsékleti szintek, amelyek visszajelzéssel szolgálnak a fagyasztó esetében kiválasztott hőmérsékletről. c. Hűtőszekrény hőmérsékleti szintek, amelyek visszajelzéssel szolgálnak a kiválasztott hőmérsékletről. d. Egyéni hőmérséklet ikon, amely megmutatja, hogy a hőmérsékletet az alkalmazás választotta-e ki. e. Eco mód ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e az eco módot. f. Nyaralás funkció ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e a nyaralás módot. g. Wi-Fi ikon, amely visszajelzéssel szolgál a Wi-Fi működéséről és a készülék csatlakoztatott állapotáról.

Használat

• Csatlakoztassa a készüléket, amely ekkor automatikusan bekapcsol. A hőmérséklet gyárilag automatikusan 4 °C-ra van beállítva a hűtőben és -18 °C-ra a fagyasztóban.
• A hőmérséklet módosításához tartsa lenyomva 5 másodpercig a HÖM gombot, egy hangjelzés hallható ekkor, és a kiválasztott rekesz (hűtőszekrény vagy fagyasztó), illetve a megfelelő rekesz hőmérséklet-jelző LED-jei bekapcsolnak 2 másodpercre, majd 2 másodpercet követően a rekesz kiválasztását megerősíti a készülék. Ha a kiválasztott rekesz ikonja világít, gyorsan nyomja meg a HÖM gombot a hőmérséklet módosításához. Ahogy emelkedik a beállítás értéke, a megfelelő LED-jelzőfény bekapcsol. A HÖM gomb megnyomásakor és a hőmérséklet változásakor hangjelzés hallható, 5 másodpercet követően a kiválasztást megerősíti a készülék.

Ha 30 másodpercig nem nyom meg semmilyen gombot, a hűtőszekrény/fagyasztó ikon kikapcsol, míg a kiválasztott hőmérsékletek LED-jei továbbra is világítanak. Amikor ismét megnyomja a HÖM gombot, a legutóbb kiválasztott rekesz (hűtőszekrény vagy fagyasztó) ikonja világítani kezd.

- Áramkimaradás esetén a készülék az utolsó beállított hűtési szintet állítja vissza.

- Az alapértelmezett beállítás visszaállításához tartsa lenyomva a Hőm gombot, és kattintson a BE/KI gombra 5 alkalommal (5 másodperc alatt).

- Normál üzemi körülmények között (tavasszal és ősszel) ajánlott a hőmérsékletet 4 °C-ra állítani. Nyáron vagy magas környezeti hőmérséklet esetén ajánlott a hőmérsékletet 6-8 °C-ra beállítani, hogy a hűtőszekrény és a fagyasztó hőmérséklete megfelelő legyen, miközben csökken a hűtőszekrény folyamatos üzemideje; télen alacsony környezeti hőmérséklet esetén ajánlott a hőmérsékletet 3-4 °C-ra állítani, hogy elkerülje a hűtőszekrény gyakori beindítását/leállítását.

Egyéni hőmérséklet

Az alkalmazásból beállíthat egyéni hőmérsékletet úgy a hűtőszekrényben, mint a fagyasztóban. A hőmérséklet 1 °C-os pontossággal állítható be. A hűtőszekrény esetében 2 °C és 8 °C között választhat, míg a fagyasztó esetében -16 °C és -24 °C között.

Amikor a hőmérsékletet az alkalmazás választja ki, az egyéni hőmérséklet ikon bekapcsol, miközben az összes LED jelzőfény az érintett rekesz esetében kikapcsol (vagyis ha a hűtőszekrény hőmérsékletét választja ki az alkalmazás, a 2 °C és 8 °C közötti hőmérsékleteket jelző LED-ek kapcsolnak ki. Ha a fagyasztó hőmérsékletét választja ki az alkalmazás, a -16 °C és -24 °C közötti hőmérsékleteket jelző LED-ek kapcsolnak ki.)

Ha csak egy rekesz (fagyasztó vagy hűtőszekrény) esetében állítja be az egyéni hőmérsékletet, a másik rekesz hőmérséklete nem módosul, és a kiválasztott hőmérsékletet jelző LED az adott rekesznél bekapcsolva marad. A hőmérséklet minden egyes módosításáról a készülék hangjelzéssel tájékoztat.

Super Cool funkció

Javasoljuk, hogy kapcsolja be a Super Cool funkciót, ha nagy mennyiségű élelmiszert kell tárolni (például vásárlás után). A Super Cool funkció felgyorsítja a friss élelmiszerek hűtését, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha a funkció be van kapcsolva, a hűtőszekrény hőmérséklete automatikusan 2 °C-ra módosul.

A Super Cool funkció használata:

• A funkció a HÖM lenyomva tartásával kapcsolható be, így kiválaszthatja a hűtőszekrényt, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Cool ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Cool LED folyamatosan világít.
• A Super Cool funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Cool funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja a 30 órát.
• Amikor a Super Cool funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre

A szuperfagyasztás funkció felgyorsítja a friss élelmiszerek lefagyasztását, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha nagy mennyiségű élelmiszert kell fagyasztani, ajánlott a Super Freeze funkciót 24 órával korábban bekapcsolni, mielőtt behelyezné az élelmiszert. Ha a funkció be van kapcsolva, a hőmérséklete automatikusan -24 °C-ra módosul.

A Super Freeze funkció használata:

• A funkció a HÖM lenyomva tartásával engedélyezhető, így kiválaszthatja a fagyasztót, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Freeze ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Freeze LED folyamatosan világít.
• A Super Freeze funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Freeze funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja az 50 órát.
• Amikor a Super Freeze funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott fagyasztási szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre.

Eco mód

Az Eco mód aktiválásával optimalizálhatja a készülék teljesítményét, miközben a készülék optimális körülményeket biztosít az élelmiszer tárolásához. Az Eco mód automatikusan 5 °C-ra állítja be a hőmérsékletet a hűtőszekrényben, a fagyasztóban pedig -18 °C-ra. Az Eco mód használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg az Eco mód ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően az Eco mód ikon folyamatosan világít.
• Az Eco mód kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor az Eco mód kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Nyaralás funkció

A Nyaralás funkció a készülék energiafogyasztásának csökkentésére szolgál, amikor a készüléket nem használják a megszokott módon. A funkció engedélyezését követően a LED-es jelzőfények kikapcsolnak (még akkor is, ha az ajtó nyitva van), valamint a hűtőszekrény kikapcsol, azonban a fagyasztó továbbra is üzemszerűen működik.

A Nyaralás funkció használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg a Nyaralás ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően a Nyaralás ikon folyamatosan világít.
• A Nyaralás funkció kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor a Nyaralás funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Leolvasztás

A hűtőszekrény és a fagyasztórekeszek kiolvasztása automatikusan történik: nincs szükség felhasználói beavatkozásra.

Egy bizonyos nedvességszint elérésekor a HCS szűrőszálak kinyílnak, ami a nedvesség csökkenését okozza, majd ismét bezáródnak.

Demo mód

A demo mód bekapcsolásához, feloldott kijelző mellett tartsa lenyomva a SET gombot, és nyomja le a WiFi gombot 5 alkalommal 5 másodpercen belül. A demo mód elhagyásához hajtsa végre ugyanazt a műveletet, vagy kapcsolja ki a hűtőberendezést.

Hibakódok

• Kommunikációs hiba

[-16°C;-18°C;-20°C;-22°C;-24°C] a fagyasztó fényei egymás után bekapcsolnak, ami azt jelenti, hogy kommunikációs hiba történt a fő vezérlőtábla és a kijelzőlap között. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

- Ventilátor

[-16°C;-20°C;-22°C;-24°C] a fagyasztó fényei egyszerre villognak, ha a ventilátor nem működik megfelelően. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

WI-FI HASZNÁLATA

1. lépés

- Töltse le a hOn alkalmazást a megfelelő áruházból

- Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja

- Kövesse a hOn alkalmazás párosításra vonatkozó utasításait

Wi-Fi használata

Ha a Wi-Fi módot még nem konfigurálta, amikor a hűtőszekrény bekapcsol, a készülék automatikusan konfigurációs módba vált, és ebben az állapotban marad 30 percig. A Wi-Fi ikon villog, és kezdheti a termék regisztrálását.

• A Wi-Fi funkció konfigurálásához kövesse az alkalmazás utasításait (lásd fent).
• A Wi-Fi konfigurálása és a kapcsolat létrehozása után a Wi-Fi ikon bekapcsol és folyamatosan világít.
• Ha nem hajt végre semmilyen műveletet 30 percig, a Wi-Fi funkció automatikusan kilép a konfigurációs módból.
• Ha a Wi-Fi funkciót már konfigurálta, ez automatikusan újracsatlakozik a konfigurációs adatoknak megfelelően.

A Wi-Fi alaphelyzetbe állításához nyomja meg és tartsa lenyomva a Wi-Fi billentyűt és a SET billentyűt 2 másodpercig.

A Wi-Fi funkció kikapcsolásához tartsa lenyomva a Wi-Fi gombot 3 másodpercig.

Rádiómodul - Műszaki adatok

Frekvencia rátá (OFR)	2400 MHz-2843.5 MHz
Csatorna frekvenciák	2412...2472 MHz(lépés mérete 5 MHz)
Maximális teljesítmény(EIRP)	100 mW

A rádióberendezés típusa megfelel a 2014/53/EU irányelvnek.

AJTÓ NYITÁSÁNAK VÁLTÁSA

Szükséges szerszámok: Elektromos csavarhúzó

1. Távolítsa el a felső zsanér burkolatát.
2. Csavarja ki a felső zsanért.
3. Távolítsa el a felső zsanér burkolatát (bal).
4. Távolítsa el a középső zsanért

1. Távolítsa el az alsó zsanért
2. Szerelje fel a zsanér talprészét
3. Szerelje fel a középső zsanért
4. Szerelje fel a felső zsanérlemezt
5. Szerelje fel a felső zsanér burkolatát
