Produkttyp	Vertikal frys
Märke	Haier
Modell	H3F330SEH1
Mått (H x B x D)	191 x 59.5 x 67.5 cm
Strömförsörjning	220-240 V ~/50 Hz, 1.0 A
Energiklass	E
Användbar frysvolym	330 L
Frysningskapacitet	22 kg/24h
Lagringstid vid strömavbrott	12 h
Klimatklass	SN-T (10°C till 43°C)
Ljudnivå	38 dB(A)
Kylmedel	R600a (isobutan)
Huvudfunktioner	No Frost, Superfrysning, Eco-läge, Kylskåpsläge, Fresher Zone, Wi-Fi, Barnlås
Avfrostning	Automatisk (No Frost)
Dörr reversibel	Ja
Justerbara fötter	Ja
Belysning	LED, 1.5 W
Barnsäkerhet	Ja (panellås)
Anslutning	Wi-Fi 802.11 b/g/n, Bluetooth 4.2
Medföljande tillbehör	Ismaskin, glasskopa, gångjärn för reversibilitet

Vanliga frågor - H3F330SEH1 HAIER

Hur ställer jag in temperaturen på frysen?

Se till att displayen är upplåst. Tryck på temperaturknapparna för att välja -16°C (Eco), -18°C, -20°C eller -24°C. Standardinställningen är -18°C.

Hur aktiverar jag Superfrysning?

När displayen är upplåst, håll knappen -24°C intryckt i 3 sekunder. Indikatorerna lyser. Funktionen stängs av automatiskt efter 50 timmar eller manuellt.

Vad gör jag vid ljudalarm?

Larmet kan bero på öppen dörr eller hög temperatur. Kontrollera att dörren är ordentligt stängd. Tryck på valfri knapp för att stoppa pipet. Om larmet kvarstår, kontakta kundtjänst.

Hur rengör jag frysen?

Koppla ur apparaten. Använd en fuktig svamp med ljummet vatten och ett neutralt rengöringsmedel. Använd inte slipande rengöringsmedel eller lösningsmedel. Rengör dörrtätningarna regelbundet.

Vad gör jag vid strömavbrott?

Maten håller sig kall i cirka 12 timmar. Öppna dörren så lite som möjligt. Efter att strömmen återvänt återupptar apparaten med föregående inställningar.

Kan jag ändra dörrens öppningsriktning?

Ja, dörren är reversibel. Följ instruktionerna i manualen för att vända dörren. Det krävs två personer och lämpliga verktyg.

Hur aktiverar jag Eco-läget?

När skärmen är upplåst, tryck på knappen -16°C (B) för att växla till Eco-läge. Detta läge minskar energiförbrukningen samtidigt som god frysning bibehålls.

Hur ansluter jag frysen till Wi-Fi?

Ladda ner appen hOn. Tryck på knappen Fresher Zone i 3 sekunder för att aktivera Wi-Fi. Följ appens instruktioner för att para ihop apparaten.

Vad betyder blinkande indikatorer?

Blinkande med pip indikerar hög temperatur eller fel. Kontrollera att dörren är stängd och mängden varm mat. Om problemet kvarstår, kontakta service.

Vad är den maximala frysningskapaciteten?

Frysningskapaciteten är 22 kg per 24 timmar. För stora mängder, aktivera Superfrysning 24 timmar innan.

BRUKSANVISNING H3F330SEH1 HAIER

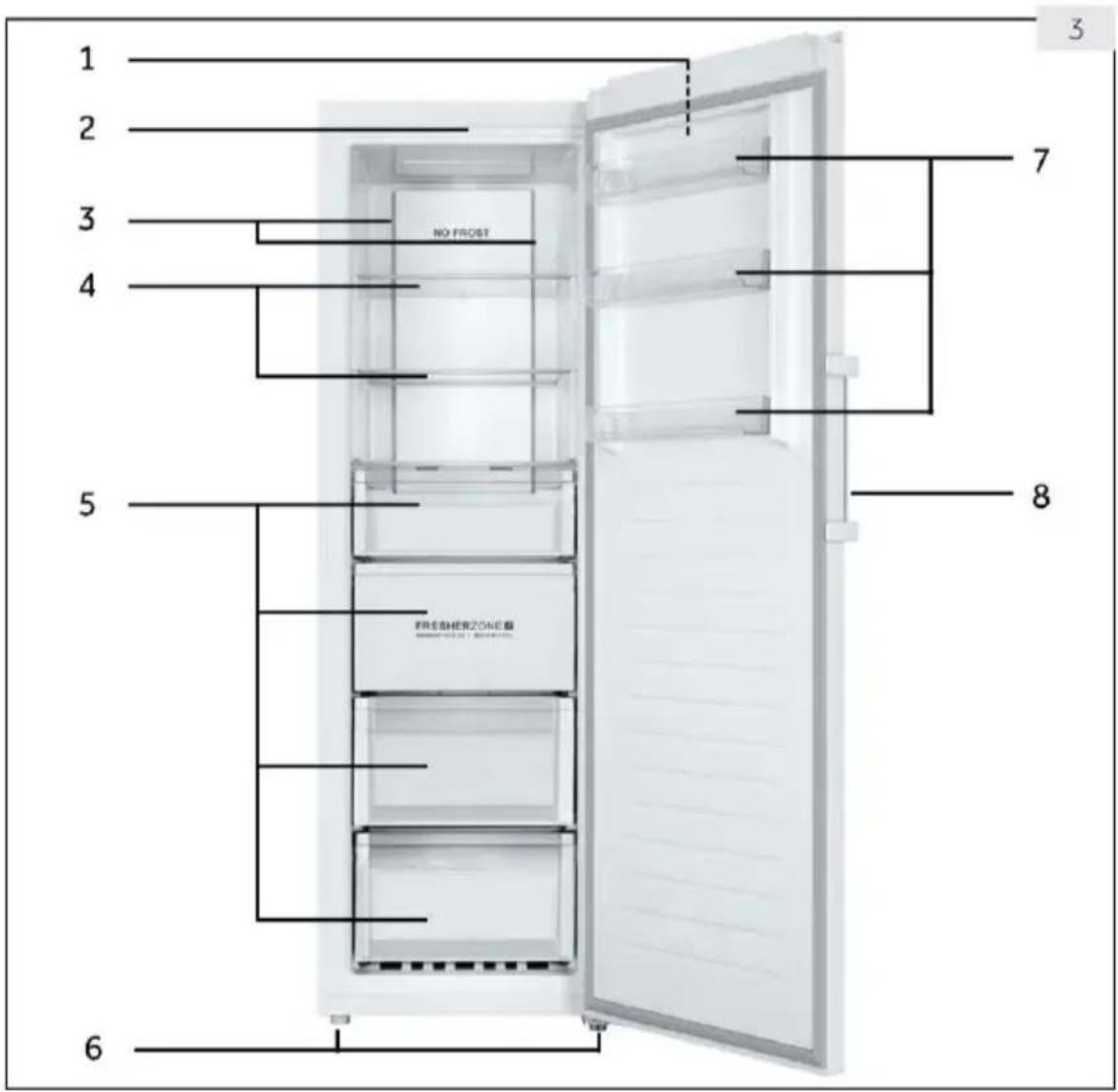

Bilde av apparatet (fig. 3)

1 2 3 4 5 6 7 8 NO FROST FRESHERZONE SHEMSTERONE - BISCUITATION

1 Kontrollpanel
2 LED-lampe
3 Multi-luftstrøm
4 Glasshyller

Tack för att du har köpt en Haier-produkt.

Läs igenom dessa anvisningar noggrant innan du använder apparaten. Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar en säker och korrekt installation, användning och underhåll.

Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan läsa den för att använda apparaten på ett säkert och korrekt sätt.

Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.

Förteckning

Allmän information och tips

Varning - Viktig säkerhetsinformation

Miljöinformation

Bidra till att skydda miljön och människors hälsa. Lägg förpackningen i lämpliga behållare för att återvinna den. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte apparater märkta med denna symbol med hushållsavfallet. Lämna in produkten till den lokala återvinningsanläggningen eller kontakta dit kommunala kontor.

Varning!

Risk för skada eller kvävning!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort dörren, dörrspärren och tätningarna för att förhindra att barn och husdjur stängs in i apparaten.

1- Säkerhet 4
2- Avsedd användning 8
3- Produktbeskrivning....9
4- Kontrollpanel....10
5- Användning....11
6- Tips för att spara energi 14
7- Utrustning....14
8- Skötsel och rengöring....15
9- Felsökning....17
10- Installation....20
11- Teknisk data 24
12- Kundtjänst....25
13- Snabbguide för uppkoppling 26

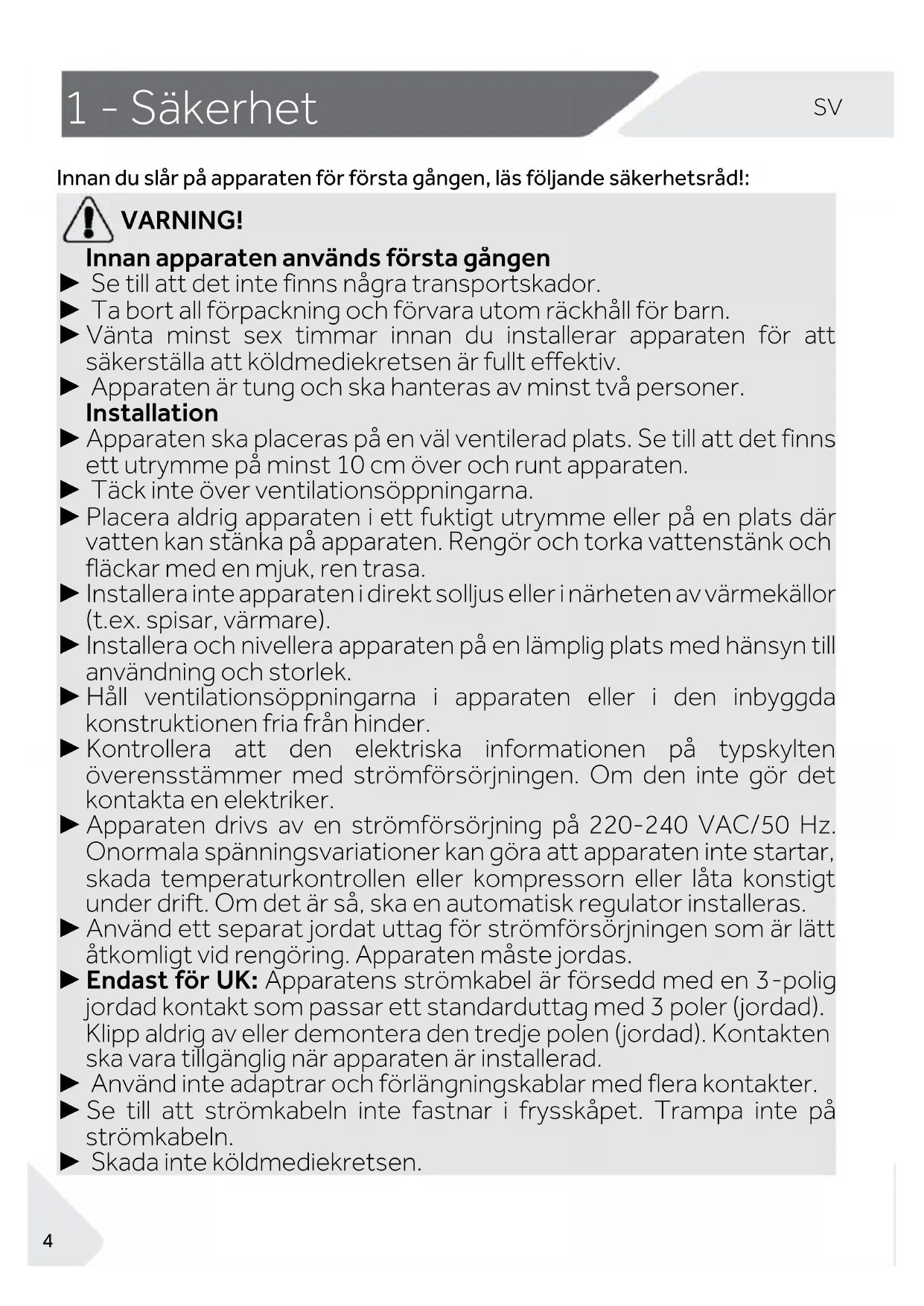

Innan du slår på apparaten för första gången, läs följande säkerhetsråd!:

WARNING!

Innan apparaten används första gången

Se till att det inte finns några transportskador.
▶ Ta bort all förpackning och förvara utom räckhåll för barn.
Vänta minst sex timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv.
▶ Apparaten är tung och ska hanteras av minst två personer.

Installation

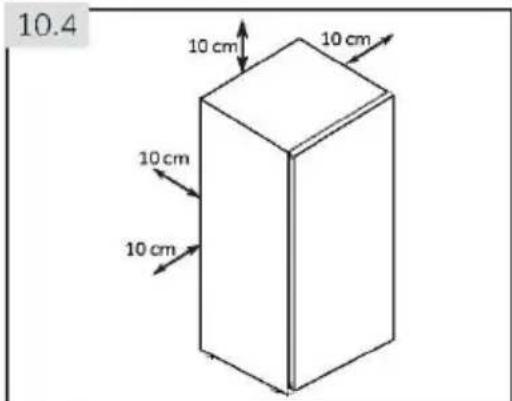

▶ Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten.

▶ Täck inte över ventilationsöppningarna.

Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stänka på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.

▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).

▶ Installera och nivellera apparaten på en lämplig plats med hänsyn till användning och storlek.

▶ Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder.

- Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det kontakta en elektriker.

▶ Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller låta konstigt under drift. Om det är så, ska en automatisk regulator installeras.

Använd ett separat jordat uttag för strömförsörjningen som är lätt åtkomligt vid rengöring. Apparaten måste jordas.

▶ Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontakt som passar ett standarduttag med 3 poler (jordad). Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.

▶ Använd inte adaptrar och förlängningskablar med flera kontakter.

Se till att strömkabeln inte fastnar i frysskåpet. Trampa inte på strömkabeln.

▶ Skada inte köldmediekretsen.

WARNING!

Daglig användning

Den här apparaten kan användas av barn från 8 års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.
▶ Håll barn under 3 år borta från apparaten om de inte är under ständig uppsikt.
▶ Barn ska inte leka med apparaten.
Om köldgas eller annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dörrar och fönster och dra inte ur/eller sätt i strömkabeln till frysen eller någon annan apparat.
▶ Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 43 °C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet.
För att förhindra personskada orsakad av fall eller elchock orsakad av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten.
▶ Öppna och stäng dörrarna endast med handtagen. Mellanrummet mellan dörrarna och skåpet är mycket smalt. Lägg inte händerna i dessa områden för att undvika att fingrarna kläms. Öppna eller stäng dörrarna till frysen endast när inga barn står inom dörren rörelseområde.
▶ Förvara eller använd inte brännbara, explosiva eller frätande material i apparaten eller i dess närhet.
▶ Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Den här apparaten är en hushållsapparat. Det rekom-menderas inte att förvara material som kräver strikta temperaturer
I kylläge utan 4-stjärnigt fack: den här kylanordningen är inte lämplig för frysning av livsmedel: i frysläge med 4-stjärnigt fack: den här friesanordningen är inte lämplig för kylning av livsmedel.
Förvara aldrig vätskor i flaskor eller burkar (förutom högprocentiga spritdrycker), särskilt kolsyrade drycker i frysen, eftersom de spricker under frysning.
▶ Kontrollera livsmedlens skick om det har skett en uppvärmning i frysen.
▶ Ställ inte in onödigt låg temperatur i frysdelen. Varning: Flaskor kan spricka.

WARNING!

Daglig användning

Rör inte frysta varor med våta händer (bär handskar). Åt framför allt inte isglass omedelbart efter att den har tagits ut ur frysdelen. Det finns riks att blåsor bildas på grund av köldskador. FÖRSTA hjälpen: håll den skadade kroppsdelen under rinnande kallt vatten. Dra inte undan!
Rör inte frysens insida när den är i drift, särskilt inte med våta händer. Dina händer kan frysa fast på ytan.
Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
▶ Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om de inte är av en typ som rekommenderas av tillverkaren.
▶ Om lamporna är skadade måste de bytas ut av tillverkaren eller av en kvalificerad person hos den angivna underhållsleverantören.

Underhåll/rengöring

▶ Barn som utför rengöring och underhåll ska hållas under uppsikt.
Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
▶ Håll i kontakten, inte kabeln, när du kopplar ur apparaten.
▶ Skrapa inte bort frost och is med vassa föremål. Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna.
Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren.
Spruta eller spola inte i eller på apparaten under rengöringen.
▶ Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror
▶ Försök inte att reparera, demontera eller modifiera apparaten själv. Kontakta vår kundtjänst angående reparationer.

Information om köldmediegas

WARNING!

Apparaten innehåller det brandfarliga köldmediet ISOBUTAN (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskador eller antändas. Om en skada har uppstått: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra ut nätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.

Om ögonen kommer i kontakt med köldmediet, skölj omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist.

WARNING!

▶ Var försiktig så att brandfarliga material inte fattar eld.
▶ WARNING: Se till att sladden inte fastnar eller skadas när produkten placeras.
▶ WARNING: Lägg inte flera bärbara uttag eller bärbara ström-försörjningsaggregat bakom produkten.
Förvara inte explosiva ämnen, t.ex. aerosolburkar med brandfarligt drivmedel, i den här apparaten.
▶ Eftersom det används brandfarliga köldmedier i frysen ska du vara försiktig när du installerar, hanterar, servar och återvinner apparaten.
▶ Kontakta serviceombudet för att kassera apparaten, eftersom brandfarlig blåsgas använts.

2 - Avsedd användning

2.1 Avsedd användning

Denna produkt är avsedd att användas i hushåll och liknande användningsområden, som till exempel:

• personalkök i butiker, kontor och andra arbetsmiljöer;
• mangårdsbyggnader och av gäster på hotell, motell och andra miljöer av bostadstyp;
• B&B-miljöer;
• catering och liknande användningsområden för slutkunder.

Den här apparaten är avsedd frysa mat. Den har utformats uteslutande för användning i torra miljöer för hemmabruk. Den är inte avsedd för kommersiell eller industriell användning. På begäran kan den här apparaten användas för förvaring av färskvaror.

Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.

2.2 Tillbehör

Kontrollera tillbehören och litteraturen i enlighet med denna lista:

2.2

Energi- märkning

Garantikort

Snabbguide för anslutningar

Bruksanvisning

Övre vänster gångjärn för vändning av dörr
Övre vänster gångjärnsskydd

Uppmärksamma: Skillnader

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från din modell.

Obs! Produkten innehåller en ljuskälla i energieffektivitetsklass .

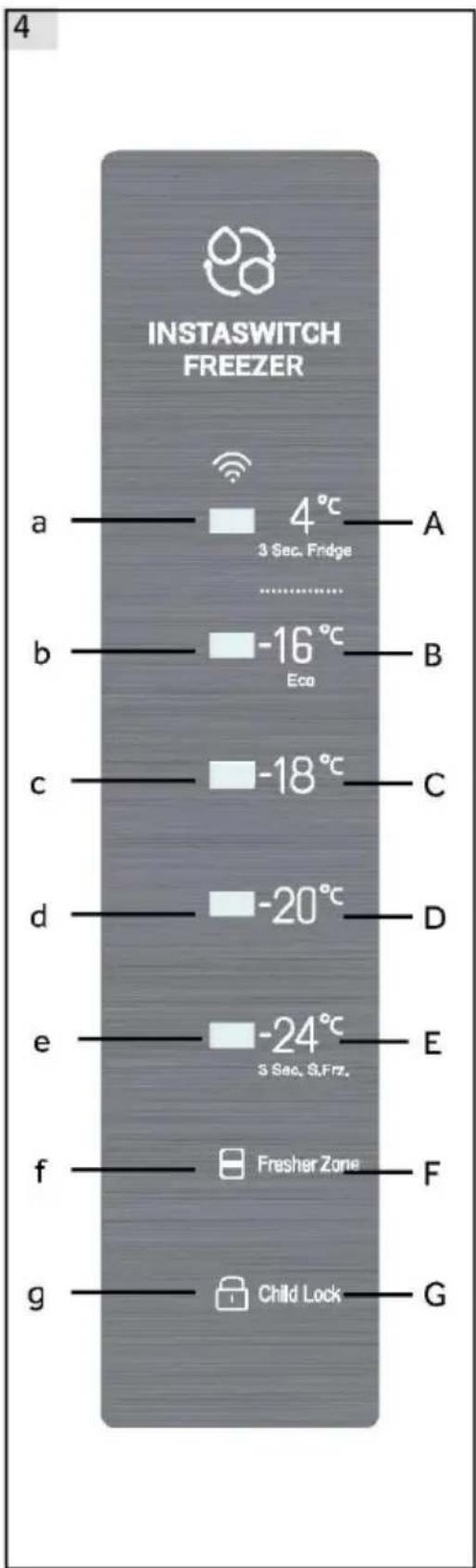

Kontrollpanel (fig. 4)

INSTASWITCH FREEZER a — 4°C — A 3 Sec. Fridge b — -16°C — B Eco c — -18°C — C d — -20°C — D e — -24°C — E 3 Sec. S.Frz. f — Fresher Zone — F g — Child Lock — G

A Kylskåpsläge

B Frystemperatur - Eco

C Frystemperatur

D Frystemperatur

E Frystemperatur och Super freeze-läge

F Fresher Zone

G Barnlås

5.1 Innan apparaten används första gången

Ta bort allt förpackningsmaterial, förvara det utom räckhåll för barn och kassera det på ett miljövänligt sätt.
▶ Rengör apparatens in- och utsida med vatten och ett milt rengöringsmedel innan du lägger in mat i den.
Vänta minst 6 timmar innan du ansluter apparaten till strömförsörjningen efter att den har installerats och rengjorts. Se avsnittet INSTALLATION.
Förkyl facket i 2 timmar genom att ställa in de högre kylinställningarna (innan du lägger in någon mat). Det gör du genom att ställa in temperaturen på -20 °C eller -24 °C.

5.2 Slå på/stänga av apparaten

Apparaten är i drift så snart den ansluts till strömförsörjningen.

Frystemperaturen ställs automatiskt in på -18 °C. Detta är den rekommenderade inställningen och den idealiska temperaturen för frysta varor. Om man önskar går det att manuellt ändra temperaturen. Se avsnittet JUSTERA TEMPERATUREN.

Indikatorerna (a-g) blinkar en gång i följd. Om dörren är stängd stängs displayen av efter 30 sekunder. Panellåset kan vara aktiverat.

Uppmärksamma: Förinställningar

▶ Apparaten är förinställd på den rekommenderade temperaturen på -18 °C. Under normala omgivningsförhållanden behöver du inte ställa in en temperatur.
När apparaten sätts på efter att ha kopplats bort från elnätet kan det ta upp till 12 timmar innan den uppnår rätt temperatur.

Töm apparaten innan du stänger av den. För att stänga av apparaten drar du ut sladden ur eluttaget.

5.3 Standbyläge för displayen

När dörren stängs stängs skärmen automatiskt av 30 sekunder efter att den inte har använts. Displayen låser sig automatiskt. Den tänds automatiskt när du trycker på en knapp eller öppnar dörren.

5.4 Låsning/upplåsning av displayen

Automatisk läsning

Displayen låses automatiskt efter 30 sekunder utan användning.

Manuell låsning

När displayen är upplåst trycker du på "Barnlås" (G) och håller den intryckt i 3 sekunder, efter ett pip lyser indikatorn "Barnlås" (g) och displayen är låst. När displayen är låst trycker du på "Barnlås" (G) och håller den intryckt i 3 sekunder, efter ett pip släcks indikatorn "Barnlås" (g) och displayen är upplåst.

Uppmärksamma: Låst display

När displayen är låst är funktioner som Temperaturinställning eller Super freeze inaktiverade. När ovanstående åtgård utförs kommer indikator för Barnlås att blinka tre gånger för att påminna om att displayen är låst.

5.5 Temperaturinställning

När displayen är upplåst kan olika temperaturer ställas in genom att röra vid olika temperaturknappar. Ett pip kommer att höras när knapparna trycks.

Läget Freeze och Fridge (4°C) (A) har stora temperaturskillnader och är avsett för olika typer av matförvaring. Innan du ändrar läge, se till att du byter ut maten i frysen, så att maten inte skadas på grund av lägesändringen.

5.6 Freeze-läge (-16 °C till -24°C) (B - E)

När displayen är upplåst kan olika temperaturer ställas in genom att röra vid olika frystemperaturknapparna, indikatorerna till vänster om tryckknappen lyser och andra är släckta. Temperaturen kan ställas in på "-16 °C", "-18 °C", "-20 °C" och "-24 °C".

5.7 Fridge-läge (4 °C) (A)

När displayen är upplåst, genom att trycka på (4 °C) (A) och hålla den intryckt i 3 sekunder, tänds indikatorerna "4 °C" (a), vilket innebär att frysen fungerar i Fridge-läge. Efter stabilisering är temperaturen cirka 4 °C.

5.8 Super freeze-läge (E)

Super freeze-läget är optimalt för att bevara matens näring och kan frysa mat på kortare tid. Innan du lägger in mycket mat i frysen ska du aktivera Super freeze-funktionen för att få en lägre temperatur, så att frysresultatet blir bättre.

När displayen är upplåst, tryck och håll in (-24 °C) (E) i 3 sekunder, indikatorerna (b - e) tänds, friesen arbetar i Super freeze-läge. Om du vill avaktivera den manuella Super freeze-funktionen upprepar du stegen ovan. Om funktionen inte avaktiveras manuellt avaktiveras den automatiskt efter 50 timmar.

Om du har en stor mängd mat att frysa in på en gång rekommenderas att funktionen aktiveras 24 timmar innan du lägger in mat. Funktionen stoppas automatiskt efter 50 timmar eller manuellt. Strömförbrukningen ökar när den här funktionen är aktiverad.

Uppmärksamma: Super freeze

I Super freeze-läget kan temperaturen inte justeras. Om du gör det kommer indikatorn för Super freeze att blinka tre gånger för att påminna om att frysen är i Super freeze-läget.

5.9 Fresher Zone (F)

I Freezer-läget fungerar FresherZone som SHOCK FREEZE. Hela zonen kan snabbt kylas ner till frystemperaturen.

När temperaturen är inställd på -16 °C eller lägre, tryck på knappen FresherZone (F), FresherZone-indikatorn (f) tänds, och sedan aktiveras Snabbfunktionen. När funktionerna är aktiverade avaktiveras de automatiskt när temperaturen är uppnådd eller efter 24 timmar. Upprepa åtgården för att avaktivera manuellt.

I Fridge-läget fungerar FresherZone som QUICKCOOL. Hela zonen kan snabbt kylas ner till frystemperaturen.

När temperaturen är inställd på 4 °C, tryck på knappen FresherZone (F), FresherZone-indikatorn (f) lyser och FresherZone-funktionen aktiveras. När funktionen är aktiverad avaktiveras den automatiskt när temperaturen är uppnådd eller efter 3 timmar.

Upprepa åtgärden för att avaktivera manuellt.

Inaktivera FresherZone innan du växlar från frys- till kylskåpstemperatur eller från kyl- till frystemperatur.

5.10 Eco-läge (-16 °C) (B)

När displayen är upplåst kan du genom att trycka på (-16 °C) (B) ställa in apparaten i Eco-läget. I det här läget är energiförbrukningen lägre, samtidigt som lämplig frysningsprestanda fortfarande garanteras. Om du vill avsluta Eco-läget väljer du en annan temperatur.

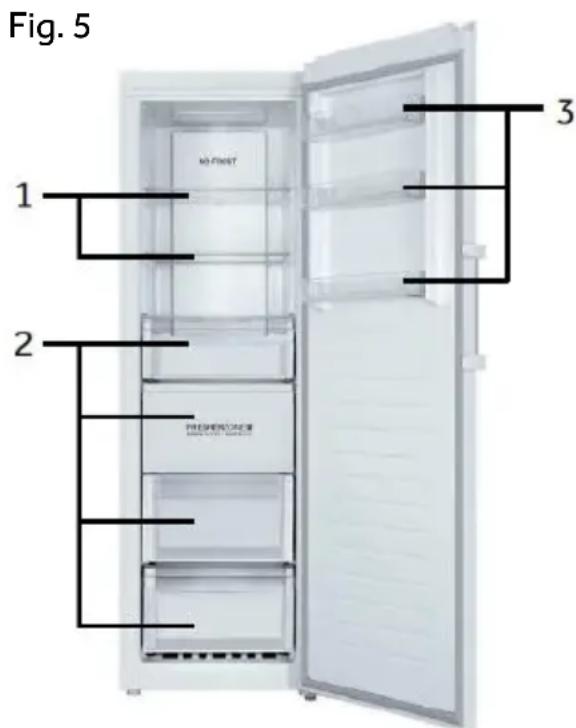

Fig. 5 1 2 3

Olika livsmedel bör placeras i olika områden beroende på deras egenskaper (fig 5).

1 Inlagd mat, konserver, frukt, grönsaker, sallad osv.
2 Ägg, konserver, kryddor, drycker och livsmedel på flaska osv.
3 Köttprodukter, snacks osv.

I kylläge utan 4-stjärnigt fack: den här kylanordninger är inte lämplig för frysning av livsmedel; i frysläge med 4-stjärnigt fack: den här frysanordningen är inte lämplig för kylning av livsmedel.

Mat kan förvaras i frysen vid en temperatur på minst -18 °C i 2 till 12 månader, beroende på typ av livsmec (t.ex. kött: 3–12 månader, grönsaker: 6–12 månader).

För att undvika att förvaringsperioderna löper ut bör du notera frysdatum, tidsgräns och namn på livsmedlet på förpackningen i enlighet med förvaringsperioderna för olika livsmedel.

5.11 Spara inställningar

Den här frysen har ett minnesfunktion, inställningar före avstängning kommer att sparas. När strömmen slås på igen återgår frysen till inställningarna före avstängningen. Barnlåset är inte memorerat, efter att strömmen slagits på igen är displayen upplåst.

5.12 Larm för öppen dörr

När frysen hålls öppen i mer än 1 minut kommer signalen att avge 3 ljudsignaler med ett intervall på 0,5 sekunder. Ljudsignalerna upprepas var 30:e sekund om dörren hålls öppen. Ljudsignalerna upphör när dörren stängs eller efter att dörren varit öppen i 7 min. Ljudsignalerna upphör och fryslampan slocknar.

5.13 Högtemperaturlarm

Den här frysen är utrustad med ett högtemperaturlarm. I Freeze-läget eller Super freeze-läget, om indikatorn för aktuell temperaturinställning blinkar tillsammans med en ljudsignal, tryck på valfri knapp, så upphör ljudsignalen. Om indikatorn för aktuell temperaturinställning fortsätter att blinka betyder det att temperaturen i frysen är för hög. Kontrollera om frysdörren är ordentligt stängd eller om det förvaras väldigt mycket mat i frysen. Efter en tid slutar indikatorn för aktuell temperatur att blinka. Om indikatorn inte slutar blinka och om de signaler som avbrutits manuellt återkommer, ska du kontakta kundtjänst.

5.14 Felindikering

Den här frysen är utrustad med felindikering. När ett fel uppstår blinkar displayen var 1/4 sekund med olika koder för olika fel. I denna situation kan frysen fortfarande frysa. Men du/användaren bör kontakta kundtjänst så snart som möjligt för optimal kontroll av frysen.

5.15 Wi-Fi

När apparaten är ansluten till Wi-Fi kan den styras på distans [justering av temperaturinställningen, aktivering och avaktivering av funktionen Super freeze och FresherZone]. När dörren lämnas öppen eller när det finns temperaturavvikelser kan information i realtid lämnas via programmet.

6 - Tips för att spara energi

SV

Tips för att spara energi

Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION).
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar ju lägre temperaturen i apparaten är inställd.
Låt varm mat svalna innan du placerar den i apparaten.
▶ Oppna apparatens dörr så lite och så kort tid som möjligt.
Se till att dörren alltid stängs korrekt och inte hindras av matens placering. Håll dörrtätningarna rena.
▶ Tina upp fryst mat i kylskåpet.
▶ Rengör apparatens baksida regelbundet. Damm ökar energiförbrukningen.
Den mest energibesparande konfigurationen kräver att lådor, matlådor och hyllorna placeras i ett fabriksfräscht skick i apparaten och att maten placeras utan att blockera kanalens luftutsläpp.

7 - Utrustning

SV

Dörrhyllorna kan tas bort för rengöring:

Placera händerna på vardera sidan om hyllan, lyft upp der (1) och dra ut den (2) (fig. 7.3).

Sätt tillbaka dörrhyllan genom att göra på omvänt sätt.

7.2 ① ②

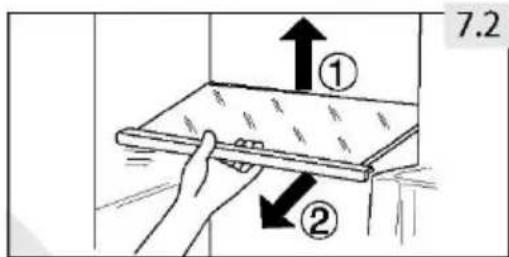

7.2 Glashyllor

1. Om du vill ta ut en hylla tar du först bort den genom att lyfta upp dess bakre kant (1) och dra ut den (2) (fig. 7.2).
2. För att återmontera den, sätt den på klackarna på båda sidorna och skjut den till det bakersta läget tills baksidan av hyllan är fast i skårorna på sidorna.

WARNING!

Innan rengöring ska apparaten kopplas bort från strömförsörjningen.

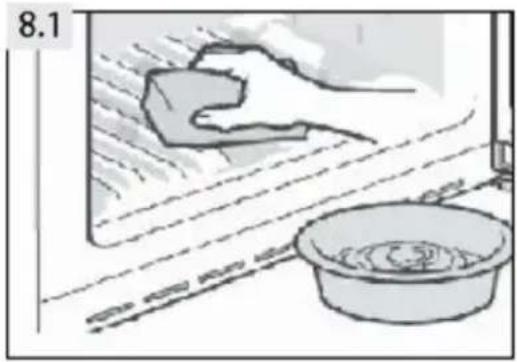

8.1 Allmänt

Rengör apparaten när det inte förvaras någon mat eller bara lite mat.

WARNING!

Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör den med ett speciellt rengöringsmedel för frysskåp för att undvika skador.
Spruta eller spola inte i eller på apparaten under rengöringen.
▶ Skrapa inte bort frost och is med vassa föremål.
Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna.
Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.
Rör inte insidan av frysens förvaringsutrymme, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
▶ Vid uppvärmning ska du kontrollera frysta varors tillständ.
Försök inte reparera apparaten själv. Kontakta vår kundtjänst angående reparationer.

▶ Håll alltid dörrpackningen ren.

▶ Rengör apparatens insida och hölje med en mjuk trasa eller svamp fuktad med varmt vatten och neutralt rengöringsmedel (fig. 8.1).

▶ Skölj av och torka med en mjuk trasa.

▶ Inga delar av apparaten får köras i diskmaskin.

▶ Rengör tillbehöret endast med varmt vatten och milt neutralt rengöringsmedel.

8 - Skötsel och rengöring

8.2 Icke i bruk under längre tid

Om apparaten inte ska användas under en längre tid:

▶ Ta ut maten.
▶ Dra ut kontakten.
▶ Rengör apparaten enligt beskrivningen ovan.
Håll dörren och fryslådorna öppna för att förhindra att det börjar lukta dåligt inuti.

Ta bort apparatens dörr (öppna dörren och ta bort skruvarna, se till att inga barn är i närheten och kan bli inlåsta i apparaten).

Uppmärksamma: Stäng av

För att säkerställa apparatens livslängd får du bara stänga av den om det är absolut nödvändigt.

8.3 Flytta apparaten

1. Ta ut alla matvaror och koppla ifrån apparaten.
2. Fäst hyllor och andra rörliga delar i frysen med tejp.
3. Stäng dörren och fäst den med tejp.
4. För att undvika att frysen skadas ska apparaten inte lutas mer än 45°.
5. Linda in fötterna på frysen för att undvika att golvet ska skrapas. Flytta aldrig frysen med våld.

WARNING!

▶ Lyft inte apparaten i handtagen.
Placera aldrig apparaten horisontellt på marken.

Många problem som uppstår kan du lösa själv utan särskild expertis. Vid problem, kontrollera listade möjligheter och följ instruktionerna nedan innan du kontaktar en kundtjänst. Se avsnittet KUNDTJÄNST.

WARNING!

Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget.
Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador.
En skadad nätkontakt får endast bytas ut av tillverkaren dess serviceagent eller liknande kvalificerade personer för att undvika fara.

Det akustiska larmet kan stängas av genom att trycka på en valfri knapp.

9.1 Felsökning

Problem	Möjlig orsak	Möjlig lösning
Kompressorn fungerar inte.	Nätkontakten är inte ansluten till eluttaget.	Anslut nätkontakten.
Apparatens körs ofta eller körs för länge.	Den invändiga eller utvändiga temperaturen är för hög.Apparaten har varit utan ström under en tid.Apparatens dörr är inte helt stängd.Dörren har öppnats för ofta eller för länge.Temperaturinställningen är för låg.Dörrpackningen är smutsig, sliten, sprucken eller felanpassad.Den nödvändiga luftcirkulationen är inte garanterad.Interiören är täckt av is.	I detta fall är det normalt att apparaten kör längre.Det tar vanligtvis 8 till 12 timmar för apparaten att helt kylas ned.Stäng dörren och säkerställ att apparaten är placerad på en plan mark och att det inte finns någon mat eller behållare som förhindrar att dörren stängs.Öppna inte dörren för ofta.Höj temperaturen till lämplig temperatur. Det tar 24 timmar för temperatur att bli stabil.Rengör dörrpackningen eller byt ut den av kundtjänsten.Säkerställ tillräcklig ventilation.Avfrosta apparaten.
Apparaten låter konstigt.	Apparaten är inte placerad på en plan yta.Apparaten rör vid ett föremål i närheten av den.Apparaten står på ett trägolv eller nära träväggar.	Nivellera apparaten.Ta bort föremål runt apparaten.Trä förstärker ljudet. Placera apparaten någon annanstans.
Apparaten ger ifrån sig ett klickande ljud	Det är normalt. Det beror på att kylaggregatet slår på eller stängs av.	-

9 - Felsökning

Ett svagt ljud hörs som liknar det från rinnande vatten.	Det är normalt.	-
Apparaten ger ifrån sig ett motorljud	Kylaggregatet har just slagit på sig själyt. Det är normalt	-
Det är inte tillräckligt kallt inuti apparaten.	Temperaturen är inställd för högt.Varor som är för varma har lagrats.För mycket mat har lagrats på en gång.Varorna ligger för nära varandra.Dörren är inte ordentligt stängd.Dörren har öppnats för ofta eller för länge.	Återställ temperaturen.Kyl alltid ner varor innan du förvarar dem.Förvara alltid små mängder mat.Lämna ett mellanrum mellan varorna så att luften kan flöda.Stäng dörren.Öppna inte dörren för ofta.
Det är för kallt inuti apparaten.	Temperaturen är inställd för lågt.Fast-freezing-funktionen är aktiverad eller har varit igång för länge.	Återställ temperaturen.Stäng av Fast-freezing-funktionen.
Fukt ansamlas på apparatens yta.	Klimatet är för varmt och för fuktigt.	Detta är normalt i fuktigt klimat och kommer att ändras när luftfuktigheten minskar. Torka med en trasa.
Is- och frostbildning i frysdelen.	Matvarorna var inte ordentligt förpackade.Dörren är inte ordentligt stängd.Dörren har öppnats för ofta eller för länge.Dörrpackningen är smutsig, sliten, sprucken eller felanpassad.Något på insidan hindrar dörren från att stänga ordentligt.	Förpacka alltid matvarorna väl.Stäng dörren.Öppna inte dörren för ofta.Rengör dörrpackningen eller byt ut den av kundtjänsten.Flytta om hyllorna, dörrhyllorna eller de inre behållarna så att dörren kan stängas.
Kylsystemet fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Strömförsörjningen är inte intakt.	Anslut nätkontakten.Kontrollera elförsörjningen i rummet. Ring det lokala elbolaget
Sidorna på skåpet och dörrlisten blir varma.	Det är normalt.	-
Du hör en larmsignal.	Dörren är öppenTemperaturen inuti apparaten är för hög	Stäng dörren eller stäng av larmet manuellt.
Dörren är svår att öppna.	När apparaten igång har den ett internt vakuum.	Öppna dörrtätningen försiktigt så att luft kommer in i apparaten.

Dörren kan inte stängas ordentligt. Den lämnar alltid ett tomrum.

- På grund av apparatens låga temperatur kan dörrtätningen lätt bli hård och deformerad.

- Använd en hårtork eller lägg en varm handduk på den plats där packningen är deformerad. När packningen har mjukat stänger du dörren och trycker på den ordentligt.

Minsta garantiperiod är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland, 3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk garanti krävs i Tunisien.

Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter det att den sista enheten av samma modell har släppts på marknaden.

Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden.

9.2 Strömavbrott

I händelse av ett strömavbrott bör maten förbli säkert kall i cirka 18 timmar. Följ dessa tips under längre strömavbrott, speciellt under sommaren:

▶ Öppna dörren så få gånger som möjligt.
▶ Sätt inte in mer mat i frysen under strömavbrottet.
▶ Om ett strömavbrott meddelas i förväg och avbrottet är längre än 15 timmar, gör lite is och lägg den i en behållare högst upp i frysdelen.
▶ Eftersom temperaturen i frysen stiger under ett strömavbrott, eller annat fel, minskar förvaringstiden och matens kvalitet. För att förhindra hälsorisker bör all mat som tinats upp antingen konsumeras eller tillagas och frysas igen omedelbart (om så är lämpligt).

Uppmärksamma: Minnesfunktion vid strömavbrott

När strömmen återställs fortsätter apparaten med de inställningar som gjordes innan strömavbrottet.

10.1 Uppackning

WARNING!

▶ Apparaten är tung. Var alltid minst två personer vid hantering av apparaten.
Förvara allt förpackningsmaterial utom räckhåll för barn och kassera det på ett miljövänligt sätt.
▶ Ta ut apparaten ur förpackningen.
▶ Avlägsna allt förpackningsmaterial.

10.2 Miljöförhållanden

Rumstemperaturen bör alltid ligga mellan 18 °C och 43 °C, eftersom den kan påverka temperaturen i apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

10.3 W1 D4 D1 D2 D3 W2

10.4 10 cm 10 cm 10 cm 10 cm

10.5 max 45° 1. 2. 3.

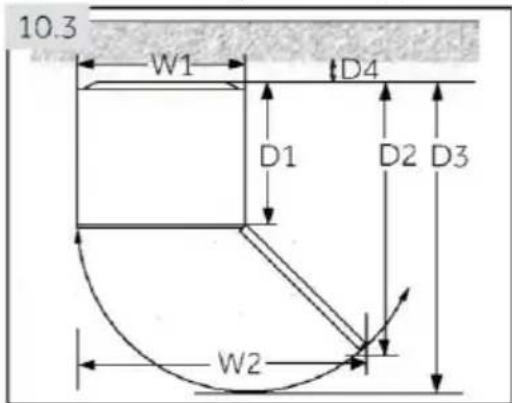

10.3 Utrymme som krävs

Nödvändigt utrymme för att öppna dörren (fig. 10.3):

Breddimm		Djupimm			Avstånd till väggimm
B1	B2	D1	D2	D3	D4
595	955	592	1 105	1 215	100

FÖR fristående apparater: denna kylanordning är inte avsedd att användas som en inbyggd apparat.

10.4 Ventilationstvärsnitt

För att uppnå tillräcklig ventilation av apparaten av säkerhetsskäl måste informationen om nödvändiga ventilationstvärsnitt följas (fig. 10.4).

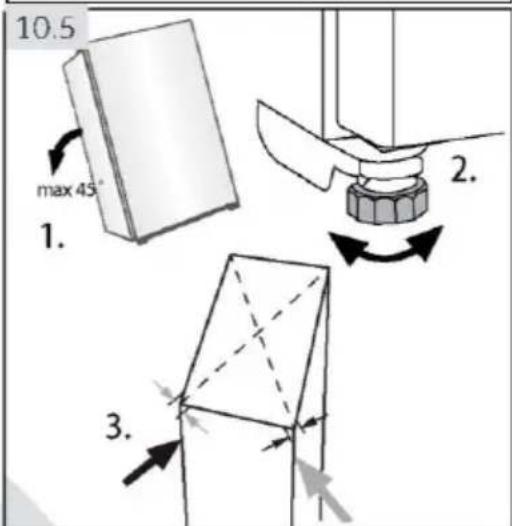

10.5 Nivellering av apparaten

Apparaten ska placeras på en plan och fast yta. Om apparaten placeras på en piedestal måste starka och brandsäkra material användas. Använd aldrig skumförpackningsmaterialet som en piedestal.

1. Luta apparaten lätt bakåt (fig. 10.5).
2. Ställ in fötterna på önskad nivå.
3. Stabiliteten kan kontrolleras genom att växelvis stöta på diagonalerna. Den svaga svängningen ska vara lika stor i båda riktningarna. Annars kan ramen skeva, vilket kan leda till läckande dörrtätningar. En låg tendens bakåt underlättar stängningen av dörren.

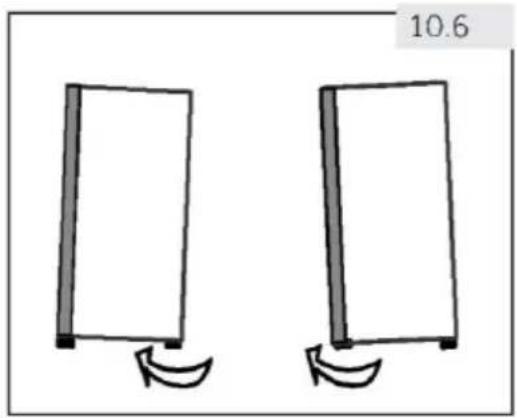

10.6 Använd de justerbara fötterna

Om frysen är instabil kan fötterna justeras: Vrid de justerbara fötterna i pilens riktning (fig. 10.6) för att vrida dem uppåt eller nedåt:

▶ Om du vrider fötterna medurs höjs apparaten.
▶ Om du vrider fötterna moturs sänks apparaten.

10.7 Väntetid

Till den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under den lutande transporten. Innan du ansluter apparaten till elnätet måste du vänta i minst 6 timmar (fig. 10.7) så att oljan kan rinna tillbaka till kapseln.

Kontrollera före varje anslutning att:

Strömförsörjning, uttag och säkringar överensstämmer med typskylten.
▶ Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar.
▶ Nätkontakten och uttaget är i enlighet med gällande bestämmelser.

Anslut kontakten till ett korrekt installerat hushållsuttag.

WARNING!

För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).

10 - Installation

10.9 Öppningsriktningar för dörren

Innan du ansluter apparaten till elnätet bör du kontrollera om dörrsvängningen måste ändras från höger (vid leverans) till vänster, om detta krävs av installationsplatsen och användbarheten.

WARNING!

▶ Apparaten är tung. Det behövs två personer för att vända dörren.
▶ Innan du börjar använda apparaten ska du först dra ur kontakten från elnätet.
Luta inte apparaten mer än 45° för att undvika att kylsystemet skadas.

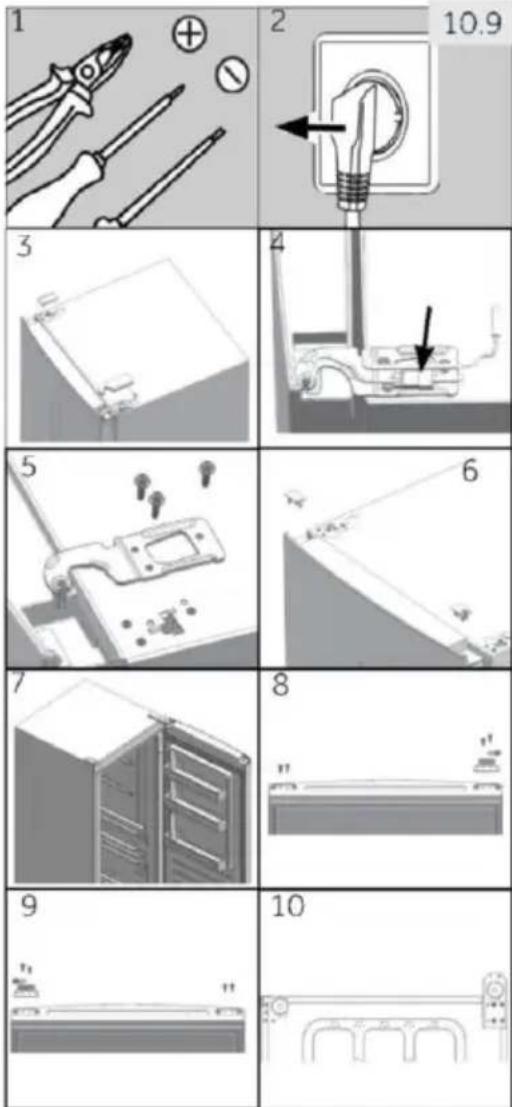

1 2 10.9 3 4 5 6 7 8 9 10

Monteringssteg (fig. 10.9):

1. Använd/tillhandahåll nödvändigt verktyg.

2. Koppla ur apparaten.

3. Ta bort öppningens gångjärnsskydd och gångjärnsskyddet.

4. Koppla ur anslutningskabeln.
5. Lossa skruvar och gångjärn
6. Ta bort skyddet på dörren. Ta bort axelskyddet på dörren
7. Öppna och ta bort dörren.
8. Vänd dörren upp och ner, ta bort 2 skruvar på dörrens undersida. Ta bort 2 skruvar, dörrstopp och axelskyddet på dörrens undersida
9. Ta dörrstopparen från förra steget och det tunnare axelskyddet från tillbehörsväskan och fäst dem med 2 skruvar. Fäst 2 skruvar även på andra sidan av dörren.
10. Luta skåpet något bakåt, ta bort 4 skruvar och sedan det nedre gångjärnet.

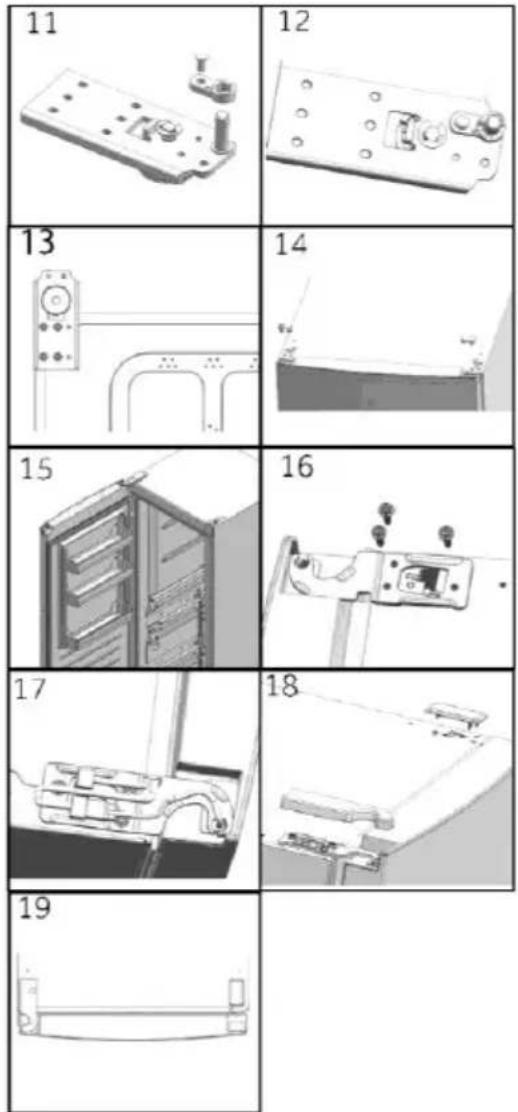

1. Ta bort skruven och axelskyddet. Ta bort gångjärnsaxeln och fäst den i öppningen bredvid.
2. Ta det tjockare axelskyddet från tillbehörsväskan. Fäst den med skruven från förra steget.
3. Fäst gångjärnet till det motsatta läget av skåpet med 4 skruvar.
4. På motsatt sida av dörrendrar du ut anslutningskabeln på vänster sida och för den genom axelskyddet från steg 5. Montera axelskyddet. Montera öppninger skydd på höger sida.
5. Montera dörren.
6. Fäst det övre högra övre gångjärnet med 3 skruvar
7. Anslut kabelanslutningarna:
8. Fäst skyddet för gångjärnsöppningen och skyddet för övre vänstra gångjärnet.
9. Klart!

För ytterligare information om produkten, kontakta

För att kontakta teknisk assistans, besök vår webbplats:

https://corporate.haier-europe.com/en/

Under stycket "Webbplats", välj märket på din produkt och ditt land.

Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans.

11 - Teknisk data

11.1 Produktblad enligt förordning (EU) nr 2019/2016

Varumärke	Haier
Modellidentifierare	H3F-280*SAAU1	H3F 285*EH1	H3F-320*SAAU1	H3F-320*TAAU1	H3F 330*EH1
Kategori	Frysskåp
Energieffektivitetsklass	F	E	F	D	E
Årlig energiförbrukning (kWh/år)1	300	248	328	212	266
Förvaringsvolym kylning (l)	inte tillämpbar
Förvaringsvolym frysning (l)****	285		330
Stjärnklassificering
Temperatur i övriga fack > 14 °C	inte tillämpbar
Frostfritt system	ja
Säkerhet vid strömavbrott (t)	13		12	19	12
Fryskapacitet (kg/24h)	18,5		23	22
KlimatklassApparaten är avsedd att användas vid en omgivningstemperatur mellan 10 °C och 43 °C.	SN-T
Luftburet akustiskt buller (db(A) re 1pW)	38
Konstruktionstyp	fristående

^1) Baserat på standardtestresultat för 24 timmar. Den faktiska energiförbrukningen beror på hur apparaten används och var den är placerad.
Se märkskylten, på produktens sida, för specifikationer om energimärkning.
Den här apparaten är avsedd att användas vid den temperatur som anges nedan:

SN	+10°C~+32°C
N	+16°C~+32°C
ST	+16°C~+38°C
T	+16°C~+43°C

11.2 Ytterligare tekniska uppgifter

Spänning / frekvens	220–240V ~/ 50Hz
Huvudsäkring (A)	1.0
Kylvätska	R600a
Mått (H/B/D i mm) H3F-280*SAAU1/285*EH1	171/ 59,5/ 67,5
Mått (H/B/D i mm) H3F-320*(S/T)AAU1/330*EH1	191/ 59,5/ 67,5
Ljuseffekt / ljusspänning	1,5W/ DC 12V

11.3 Standarder och direktiv C€

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder som tillhandahåller CE-märkning.

Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar. Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING

Om du inte hittar en lösning där kontakta

▶ din lokala återförsäljare eller
▶ Service & Support-området på www.haier.com där du kan hitta telefonnummer och FAQ (vanliga frågor) och där göra ett serviceanspråk.

Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga. Informationen finns på typskylten.

Modell

Serienummer.

Kontrollera även det garantikort som medföljer produkten i händelse av garanti.

För allmänna affärsförfrågningar hittar du nedan våra adresser i Europa:

Europeiska adresser för Haier
Land*	Postadress	Land*	Postadress
Italien	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN	Frankrike	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANKRIKE
Spanien Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIEN	Belgien-FRBelgien-NLNederländernaLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIEN
Tyskland Österrike	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgTYSKLAND	PolenTjeckienUngernGreklandRumänienRyssland	Haier Polen Sp. Zoo.Al. Jerozolimskie 181B02-222 WarszawaPOLEN
UK	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*För mer information, se www.haier.com

13 - Snabbguide för uppkoppling

Trådlösa parametrar

Teknik	Wi-Fi	Bluetooth
Standard	IEE 802.11 b/g/n	Bluetooth v4.2, BR/EDR, BLE
Frekvensband (n) [MHz]	2401 ~ 2483	2402 ~ 2480
Maximal effekt [mW] band (n) [MHz]	100	10

Produktinformation

Så här aktiverar du Wi-Fi-modulen:

• Tryck på knappen Fresher Zone i 3 sekunder för att aktivera Wi-Fi.
  • Wi-Fi-modulen är påslagen och Wi-Fi-ikonen börjar blinka.
• Om frysskåpet är registrerat och anslutet är Wi-Fi-ikonen alltid på.
• Om du vill återställa Wi-Fi trycker du på Fresher Zone i 3 sekunder.

I APP-hopkopplingsläge

Steg 1

- Ladda ner hOn-appen i butikerna.

- Lägg till en ny apparat genom att välja frysskåpet i listan.

- Tryck på Fresher Zone på produkten i 3 sekunder för att aktivera Wi-Fi.

• Wi-Fi-ikonen blinkar, kopplingsprocessen pågår.
• Du har 5 minuter på dig att slutföra kopplingsprocessen.
- När processen är klar slutar Wi-Fi-ikonen att blinka och den kommer alltid att vara på
