BRUKSANVISNING FC 24 Battery Set Kärcher

• a Trekk støpselet ut av stikkontakten. b Ta batteripakken ut av laderen. c Kontakt vår kundeservice eller en servicepartner. Du finner din kontaktperson på: www.kaercher.com88 Norsk Tekniske data Med forbehold om tekniske endringer. BC 4 V Duo BC 4 V Elektrisk tilkobling Nominell spenning batteri V 3,6 - 3,7 3,6 - 3,7 Ladestrøm maks. A 1,0 2 x 2,5 Batteritype Li-ION (BP 4 V) Li-ION (BP 4 V) Batteriplattform Battery Power 4 V Battery Power 4 V Nettspenning V 100 - 240 100 - 240 Frekvens Hz 50 - 60 50 - 60 Strømforbruk A 0,2 0,6 Beskyttelsesklasse II II Mål og vekt Vekt (uten batteripakke) kg 0,2 0,3 Tillatt temperatur under lading °C 5 - 40 5 - 40 Lengde x bredde x høyde mm 83 x 86 x 38 129 x 89 x 39Svenska 89 Innehåll Allmän information Före första användningen ska du läsa igenom denna originalbruksanvisning samt originalbruksan- visningarna och säkerhetsanvisningarna som medföljer batteripaketet och maskinen. Denna bruksanvisning beskriver flera laddare i Battery Power 4 V-systemet (se kapitel “Tekniska data”). Vi påpekar eventuella skillnader i användningen separat i texten. Allmän information p. 89
• Risknivåer p. 90
• Säkerhetsinformation p. 90
• Avsedd användning p. 91
• Miljöskydd p. 92
• Tillbehör och reservdelar p. 92
• Garanti p. 93
• Symboler på maskinen p. 93
• Beskrivning av maskinen p. 93
• Manövrering p. 94
• Transport och lagring p. 95
• Skötsel och underhåll p. 96
• Hjälp vid störningar p. 96

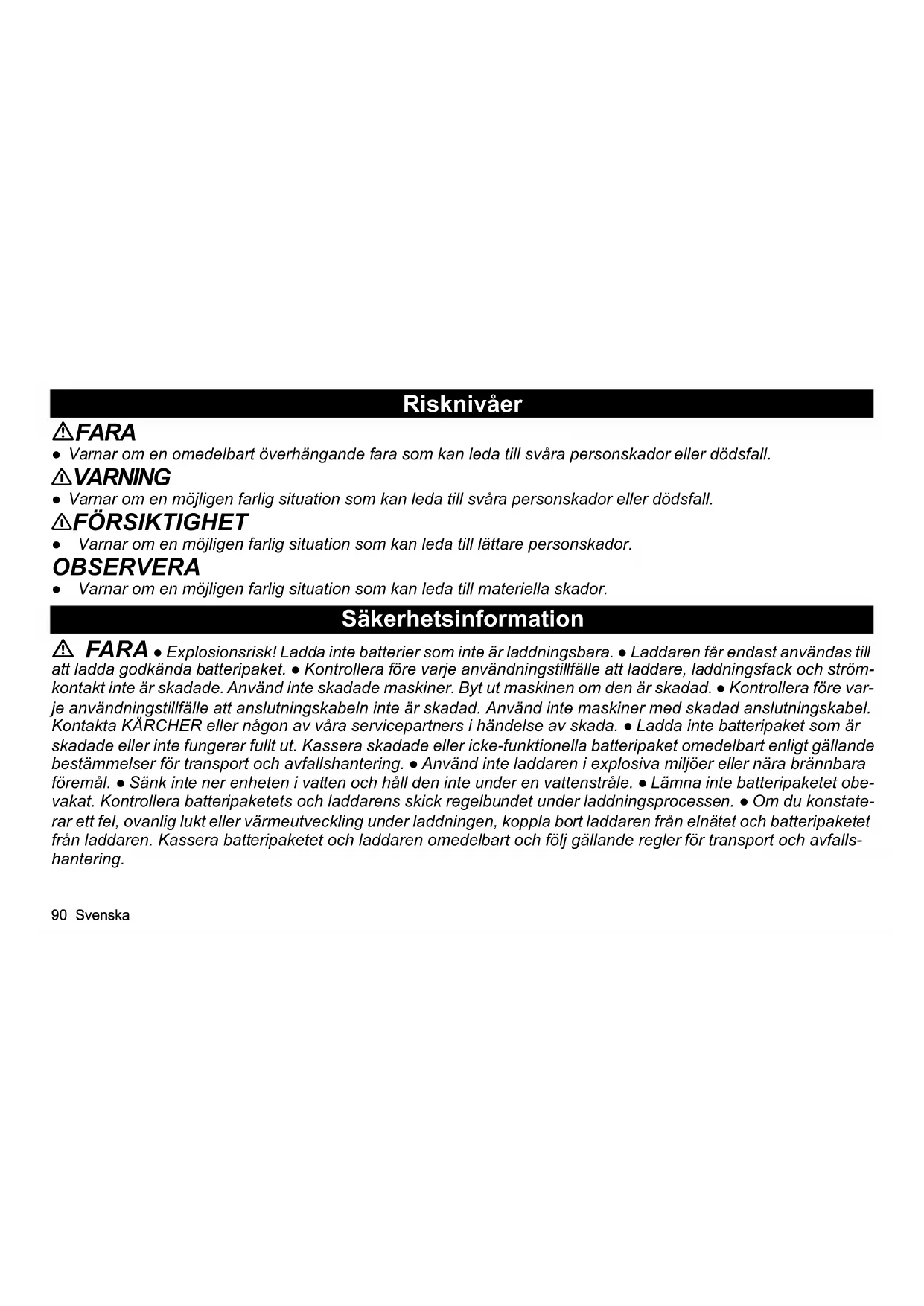

• Tekniska data Svenska Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till materiella skador. Säkerhetsinformation FARA ● Explosionsrisk! Ladda inte batterier som inte är laddningsbara. ● Laddaren får endast användas till att ladda godkända batteripaket. ● Kontrollera före varje användningstillfälle att laddare, laddningsfack och ström- kontakt inte är skadade. Använd inte skadade maskiner. Byt ut maskinen om den är skadad. ● Kontrollera före var- je användningstillfälle att anslutningskabeln inte är skadad. Använd inte maskiner med skadad anslutningskabel. Kontakta KÄRCHER eller någon av våra servicepartners i händelse av skada. ● Ladda inte batteripaket som är skadade eller inte fungerar fullt ut. Kassera skadade eller icke-funktionella batteripaket omedelbart enligt gällande bestämmelser för transport och avfallshantering. ● Använd inte laddaren i explosiva miljöer eller nära brännbara föremål. ● Sänk inte ner enheten i vatten och håll den inte under en vattenstråle. ● Lämna inte batteripaketet obe- vakat. Kontrollera batteripaketets och laddarens skick regelbundet under laddningsprocessen. ● Om du konstate- rar ett fel, ovanlig lukt eller värmeutveckling under laddningen, koppla bort laddaren från elnätet och batteripaketet från laddaren. Kassera batteripaketet och laddaren omedelbart och följ gällande regler för transport och avfalls- hantering.Svenska 91 몇 VARNING ● Kontrollera att nätspänningen stämmer överens med den spänning som anges på laddarens typskylt. ● Skydda anslutningskabeln och strömkontakten mot värme, vassa kanter, olja och rörliga maskindelar. ● Öppna inte laddaren. Låt endast yrkespersonal utföra reparationer. ● Dra ut strömkontakten ur eluttaget innan du rengör laddaren eller utför underhållsarbete. ● Personer med nedsatta fysiska, sensoriska eller mentala förmå- gor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befinner sig under kompetent uppsikt eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användningen av maskinen. ● Barn får inte leka med den här maskinen. ● Håll uppsikt över barn för att vara säker på att de inte leker med apparaten. ● Barn över 8 år får använda maskinen om en person som ansvarar för deras säkerhet håller dem under uppsikt, instruerar dem i hur maskinen används och förklarar vilka risker som är förknippade med användningen av maskinen. ● Barn får rengöra och underhålla maskinen om de hålls under uppsikt. 몇 FÖRSIKTIGHET ● Använd inte enheten tillsammans med andra enheter i förlängningskablar med gre- nuttag. ● Dra inte i anslutningskabeln när strömkontakten ska dras ut ur vägguttaget. ● Använd inte laddaren om den är våt eller smutsig. ● Sätt inte in våta eller smutsiga batteripaket i laddarens laddningsfack. ● Använd inte lad- daren i dammiga miljöer. OBSERVERA ● Kortslutningsrisk. Skydda laddningskontakterna mot metalldelar. ● Täck inte över laddaren under drift. ● Bär inte laddaren i anslutningskabeln. ● Använd endast laddaren i torra utrymmen med låg luftfuktig- het. Avsedd användning 몇 FÖRSIKTIGHET Explosionsrisk! Risk för person- och materialskador om batteripaketet exploderar. Ladda inte batteripaket som är defekta eller inte fungerar fullt ut. Gör inga ändringar som inte är godkända av tillverkaren.92 Svenska All annan användning är förbjuden. Användaren ansvarar för faror som uppstår på grund av otillåten användning. Ladda endast batteripaket från KÄRCHER Battery Power 4 V-systemet. Hänvisning Lämpliga batteripaket är märkta med BP 4 V-symbolen. Uppgifter om spänningen finns på enheten, på batteripaketet och deras typskylt. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning eller felaktig av- fallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kas- tas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaercher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garan- terad. Information om tillbehör och reservdelar finns på www.kaercher.com.Svenska 93 Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på ma- skinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverk- ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Symboler på maskinen Symboler på laddaren Beskrivning av maskinen Bild A 1 Strömkontakt 2 Anslutningskabel 3 Laddare Skydda enheten mot väta. Förvara enheten torrt. Utsätt inte enheten för regn. Enheten läm- par sig endast för användning inomhus. Enheten uppfyller kraven för skyddsklass II.94 Svenska 4 Laddningsfack 5 Laddkontakter 6 Laddningsnivåindikator (LED-display) Hänvisning Laddaren har ett laddningsfack med standardladdningsfunktion. I Duo-snabbladdaren kan två batteripaket snabbladdas parallellt (samtidigt). (se kapitel ”Tekniska data”) Manövrering Laddning p. 9790

Bild B Laddaren visar kort batteripaketets aktuella laddningsnivå. Laddningsprocessen börjar sedan automatiskt. (se kapitel “Laddarens LED-display”)

3. Ta ut batteripaketet ur laddaren efter laddningen.

4. Dra ut strömkontakten ur vägguttaget.

Hänvisning Det laddade batteripaketet kan sitta kvar i laddaren tills det ska användas. Det finns ingen risk för överladdning. Undvik onödig energiförbrukning och dra ut laddaren när batteripaketet är fulladdat. Laddarens LED-display Laddaren visar batteripaketets laddningsstatus via en LED-display. Det finns två indikeringstyper:Svenska 95 1 Batteripaketets laddningsstatus vid insättningen (återstående kapacitet). 2 Laddningsförloppet under laddning. Hänvisning Med Duo-snabbladdaren utförs laddningen parallellt vilket innebär att olika laddningsstatus- och laddningsför- loppsindikeringar är möjliga för varje enskilt laddningsfack. Visar laddningsstatus när batteripaketet sätts in i laddaren När batteripaketet sätts in i laddaren visas aktuell laddningsstatus (batteripaketets återstående kapacitet) i cirka 3 sekunder. Bild C Visar laddningsförlopp medan batteripaketet laddas När laddningsprocessen har startat visas laddningsförloppet. Blinkande element på displayen signalerar laddning. Permanent lysande element signalerar att laddningsförloppet har uppnåtts (40 %/70 %/100 %). Bild D När displayen lyser permanent är batteripaketet fulladdat. Hänvisning Displayen släcks automatiskt en timme efter full laddning för att spara energi. Hänvisning Om hela displayen blinkar snabbt upptäcktes ett fel under laddningen (se kapitel ”Hjälp vid funktionsfel”). Transport och lagring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport och förvaring. Enheten får endast förvaras i torra utrymmen inomhus.96 Svenska Skötsel och underhåll Maskinen är underhållsfri. Kontrollera regelbundet om laddningskontakterna är smutsiga. Rengör laddningskontakterna om de är smutsiga. Ladda batteripaketen då och då om de ska lagras en längre tid. Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst. Fel vid laddning Hela LED-displayen blinkar 5x Laddarelektroniken har upptäckt ett fel i batteripaketet. Alla element hos LED-displayen blinkar snabbt 5x i följd. Displayen släcks sedan i 2 sekunder och börjar sedan blinka snabbt 5x igen. Bild E

1. Ta ut batteripaketet ur laddaren, vänta ett ögonblick och sätt sedan in det igen.

2. Blinkar displayen fortfarande är batteripaketet defekt och får inte längre användas. Koppla omedelbart ur bat-

teripaketet från laddaren och kassera det enligt gällande föreskrifter. Hela LED-displayen blinkar permanent Laddarelektroniken har upptäckt ett fel i laddaren. Alla element hos LED-displayen blinkar utan avbrott.

1. Laddaren är defekt och får inte längre användas.
