BRUKSANVISNING NT 611 Eco K Kärcher

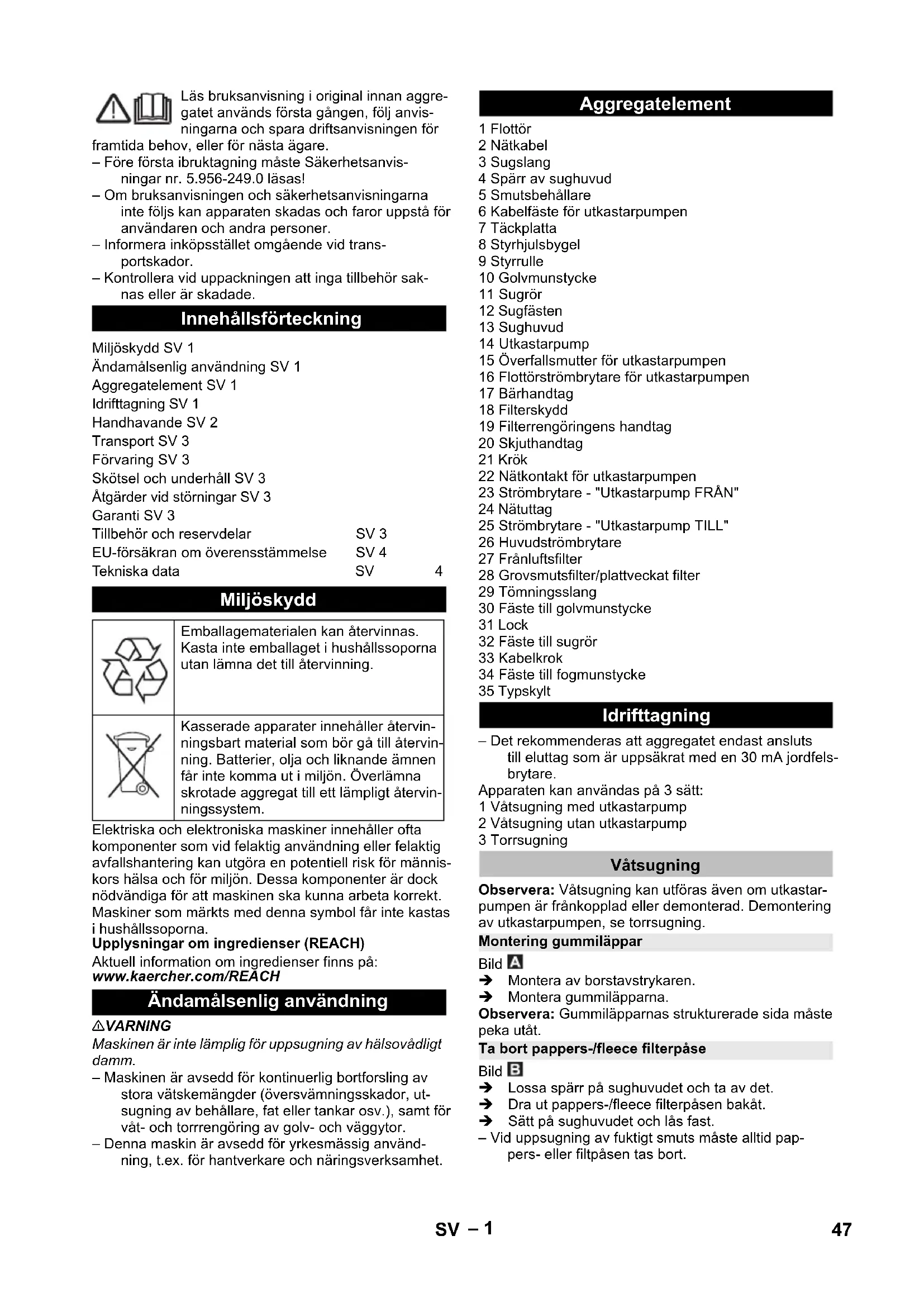

Best.nr. Kabellengde EU 6.649-413.0 10 m CH 6.649-254.0 10 m 46 NO– 1 Läs bruksanvisning i original innan aggre- gatet används första gången, följ anvis- ningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare. – Före första ibruktagning måste Säkerhetsanvis- ningar nr. 5.956-249.0 läsas! – Om bruksanvisningen och säkerhetsanvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer. – Informera inköpsstället omgående vid trans- portskador. – Kontrollera vid uppackningen att inga tillbehör sak- nas eller är skadade. Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för männis- kors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH 몇 VARNING Maskinen är inte lämplig för uppsugning av hälsovådligt damm. – Maskinen är avsedd för kontinuerlig bortforsling av stora vätskemängder (översvämningsskador, ut- sugning av behållare, fat eller tankar osv.), samt för våt- och torrrengöring av golv- och väggytor. – Denna maskin är avsedd för yrkesmässig använd- ning, t.ex. för hantverkare och näringsverksamhet. 1 Flottör 2 Nätkabel 3 Sugslang 4 Spärr av sughuvud 5 Smutsbehållare 6 Kabelfäste för utkastarpumpen 7 Täckplatta 8 Styrhjulsbygel 9 Styrrulle 10 Golvmunstycke 11 Sugrör 12 Sugfästen 13 Sughuvud 14 Utkastarpump 15 Överfallsmutter för utkastarpumpen 16 Flottörströmbrytare för utkastarpumpen 17 Bärhandtag 18 Filterskydd 19 Filterrengöringens handtag 20 Skjuthandtag 21 Krök 22 Nätkontakt för utkastarpumpen 23 Strömbrytare - "Utkastarpump FRÅN" 24 Nätuttag 25 Strömbrytare - "Utkastarpump TILL" 26 Huvudströmbrytare 27 Frånluftsfilter 28 Grovsmutsfilter/plattveckat filter 29 Tömningsslang 30 Fäste till golvmunstycke 31 Lock 32 Fäste till sugrör 33 Kabelkrok 34 Fäste till fogmunstycke 35 Typskylt – Det rekommenderas att aggregatet endast ansluts till eluttag som är uppsäkrat med en 30 mA jordfels- brytare. Apparaten kan användas på 3 sätt: 1 Våtsugning med utkastarpump 2 Våtsugning utan utkastarpump 3 Torrsugning Observera: Våtsugning kan utföras även om utkastar- pumpen är frånkopplad eller demonterad. Demontering av utkastarpumpen, se torrsugning. Bild Montera av borstavstrykaren. Montera gummiläpparna. Observera: Gummiläpparnas strukturerade sida måste peka utåt. Bild Lossa spärr på sughuvudet och ta av det. Dra ut pappers-/fleece filterpåsen bakåt. Sätt på sughuvudet och lås fast. – Vid uppsugning av fuktigt smuts måste alltid pap- pers- eller filtpåsen tas bort. Innehållsförteckning Miljöskydd SV 1 Ändamålsenlig användning SV 1 Aggregatelement SV 1 Idrifttagning SV 1 Handhavande SV 2 Transport SV 3 Förvaring SV 3 Skötsel och underhåll SV 3 Åtgärder vid störningar SV 3 Garanti SV 3 Tillbehör och reservdelar SV 3 EU-försäkran om överensstämmelse SV 4 Tekniska data SV 4 Miljöskydd Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvin- ningsbart material som bör gå till återvin- ning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvin- ningssystem. Ändamålsenlig användning Aggregatelement Idrifttagning Våtsugning Montering gummiläppar Ta bort pappers-/fleece filterpåse 47SV– 2 Bild Lossa spärr på sughuvudet och ta av det. Ta bort membranfilter. Sätt på sughuvudet och lås fast. – Vid uppsugning av våt smuts måste membranfiltret alltid avlägsnas. Öppna filterlocket. Tag ut plattvecksfilter. Installera grovsmutsfiltret Tillslut filterskyddet, det hakas hörbart fast. Bild Ta bort locket. Anslut utkastarslangen (nominellt värde 3/4" eller högre). 몇 FÖRSIKTIGHET Beakta lokala föreskrifter för smutsvattenshantering. Bild Töm ut smutsvattnet via tömningsslang. OBSERVERA Grovsmutsfiltret får absolut inte avlägsnas under sug- ning. – Våtsugning utan utkastarpump Vi rekommenderar användning av specialfilterpåse (våt) (se Filtersys- tem). – När max. vätskenivå har uppnåtts stängs appara- ten automatiskt av. – Efter avslutad våtsugning: Rengör flottören, behål- laren och eventuellt utkastarpumpen med en fuktig trasa och låt torka. OBSERVERA Före torrsugning: Demontera utkastarpumpen och in- stallera det plattveckade filtret. Observera: Vid torrsugning måste man i allmänhet an- vända ett plattveckat filter. OBSERVERA Under sugning får platveckfiltret aldrig tas bort. – Vid uppsugning av fint damm kan dessutom en pappersfilterpåse, en filterpåse i fleece eller ett membranfilter användas. Dra ut utkastarpumpens elkontakt. Lossa spärr på sughuvudet och ta av det. Bild Skruva ur överfallsmuttern för utkastarpumpen Ta ut kabelfästet för utkastarpumpen och byt ut den mot täckplattan. Ta ut avfallspumpen och plastinsatsen ur behålla- ren samtidigt, eftersom avfallspumpens flottörkon- takt är fastsatt på plastinsatsen och annars riskerar att skadas. Bild Sätt på täckplattan istället för utkastarslangen. Sätt på sughuvudet och lås fast. Observera: Plattveckat filter ingår inte i leveransen. Öppna filterlocket. Ta ut grovsmutsfiltret. Installera det plattveckade filtret. Tillslut filterskyddet, det hakas hörbart fast. Bild Ta bort gummiläpparna. Installera borstremsorna Observera: En pappersfilterpåse resp. en filterpåse i fleece ingår inte i leveransen. Bild Lossa spärr på sughuvudet och ta av det. Sätt på pappers- eller filtpåsen. Sätt på sughuvudet och lås fast. Observera: Membranfilter ingår inte i leveransen. Observera: Vid användning utan pappersfilterpåse resp. filterpåse i fleece måste ett membranfilter använ- das för att skydda sughuvudet. Bild Lossa spärr på sughuvudet och ta av det. Dra membranfiltret över behållarkanten. Sätt på sughuvudet och lås fast. Bild Sugslangen är utrustad med ett clip-system. Alla C-40/ C-DN-40 tillbehörsdelar kan anslutas. FARA Risk för person- och egendomsskada! Eluttaget är en- dast avsett för direkt anslutning av utkastarpumpen till sugmaskinen. All annan användning av eluttaget är otill- låten. Sätt i apparatens elkontakt. Starta maskinen med huvudbrytaren. Kontinuerlig bortforsling av stora vätskemängder: Koppla till utkastarpumpen. Kontinuerlig bortforsling av vätskor resp. rengöring. Rengör plattvecksfiltret med regelbundna intervaller un- der sugningen. Dra ut och för in greppet på filterrengöringen flera gånger. Koppla eventuellt från utkastarpumpen. Stäng av maskinen med huvudbrytaren. Dra ut apparatens elkontakt. Filterrengöring: Dra ut och skjut in handtaget upp- repade gånger. Töm behållaren. Rengör apparaten invändigt och utvändigt genom uppsugning och torka med en fuktig trasa. Ta bort membranfilter Installera grovsmutsfilter Ansluta utkastarslang Släpp ut smutsvatten Allmänt Torrsugning Allmänt Demontera utkastarpumpen Installera plattveckat filter Installera borstremsorna Sätta i pappers-/fleece filterpåse Montera in membranfilter Clipanslutning Handhavande Koppla till aggregatet Bortforsling resp. rengöring Filterrengöring Koppla från aggregatet Efter varje användning 48 SV– 3 Linda nätkabeln runt kabelkrokarna på skjuthand- taget. Linda sugslangen kring skjutbygeln. Förvara apparaten i ett torrt rum och säkra den mot obehörig användning. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Observera vid transport maskinens vikt. Ta loss sugröret med golvmunstycket ur fästet. Ta tag i maskinens bärhandtag och sugrör när maski- nen ska bäras. Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Observera maski- nens vikt vid lagring. Denna maskin får endast lagras inomhus. FARA Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs. Öppna filterlocket. Byt ut grovsmutsfilter/plattveckat filter eller från- luftsfilter. Tillslut filterskyddet, det hakas hörbart fast. Lossa spärr på sughuvudet och ta av det. Rengör flottören med en fuktig trasa. Sätt på sughuvudet och lås fast. Lossa spärr på sughuvudet och ta av det. Med utkastarpump: Lätt behållaren på sidan och spola ur den med vattenstråle. Utan utkastarpump: Demontera utkastarpumpen (se torrsugning) och rengör behållaren. Sätt på sughuvudet och lås fast. FARA Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs. Kontrollera eluttaget och strömförsörjningens säk- ring. Kontrollera apparatens nätkabel och nätkontakt. Slå på apparaten. Kontrollera flottör. Koppla till utkastarpumpen. Avlägsna stopp i sugmunstycke, sugrör, sugslang eller grovsmutsfilter/plattveckat filter. Filterrengöring: Dra ut och skjut in handtaget upp- repade gånger. Byt pappers- eller filtpåsen. Haka fast filterskyddet ordentligt. Rengör membranfiltret under rinnande vatten eller byt ut det. Byt plattveckat filter. Kontrollera att tömningsslang är tät. Kontrollera plattveckfiltrets monteringsläge. Kontrollera att grovsmutsfiltret är rätt installerat. Installera det plattveckade filtret. Kontrollera plattveckfiltrets monteringsläge. Byt plattveckat filter. Kontrollera apparatens eluttag. Frigör flottörströmbrytaren som har hängt upp sig i behållaren. Frigör det fastklämda löphjulet i pumpen. Kontrollera om utkastarslangen ligger i veck. Kontrollera om utkastarslangen är tilltäppt Kan störningen inte åtgärdas måste aggregatet kontrolleras av auktoriserad serviceverkstad. I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade service- verkstad. Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Förvara aggregatet Transport Förvaring Skötsel och underhåll Byta grovsmutsfilter/plattveckat filter eller frånluftsfilter Rengör flottör Rengöra smutsbehållaren Åtgärder vid störningar Sugturbinen fungerar inte Sugturbinen stängs av Sugkraften nedsatt Det kommer ut damm under torrsugning Utkastarpumpen går inte Utkastarpumpen suger dåligt Kundservice Garanti Tillbehör och reservdelar 49SV– 4 Härmed försäkrar vi att nedanstående betecknade ma- skin i ändamål och konstruktion samt i den av oss leve- rerade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig. 5.957-602 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 EU-försäkran om överensstämmelse Produkt: Våt- och torrdammsugare Typ: 1.146-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Tillämpade harmoniserade normer EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Tillämpade nationella normer

Chairman of the Board of Management Director Regulatory Affairs & Certification Tekniska data NT 611 Eco K Nätspänning V 230 Frekvens Hz 1~ 50 Max. effekt W EU: 2350 W CH: 2300 Effekt (total) W 2000 Normeffekt W 1200 Effekt utkastarpump W 800 Behållarvolym l 55 Påfyllnadsmängd vätska l 42 Luftmängd (max.) l/s 56 Undertryck (max.) kPa (mbar) 23,5 (235) Skydd -- IPX4 Skyddsklass -- I Sugslanganslutning (C-DN/C-ID) mm 40 Längd x Bredd x Höjd mm 570 x 430 x 860 Typisk driftvikt kg 23,0 Omgivningstemperatur (max.) °C +40 Beräknade värden enligt EN 60335-2-69 Ljudtrycksnivå L

dB(A) 1 Hand-Arm Vibrationsvärde m/s
