BRUKSANVISNING OFZ 34211 A2 OK

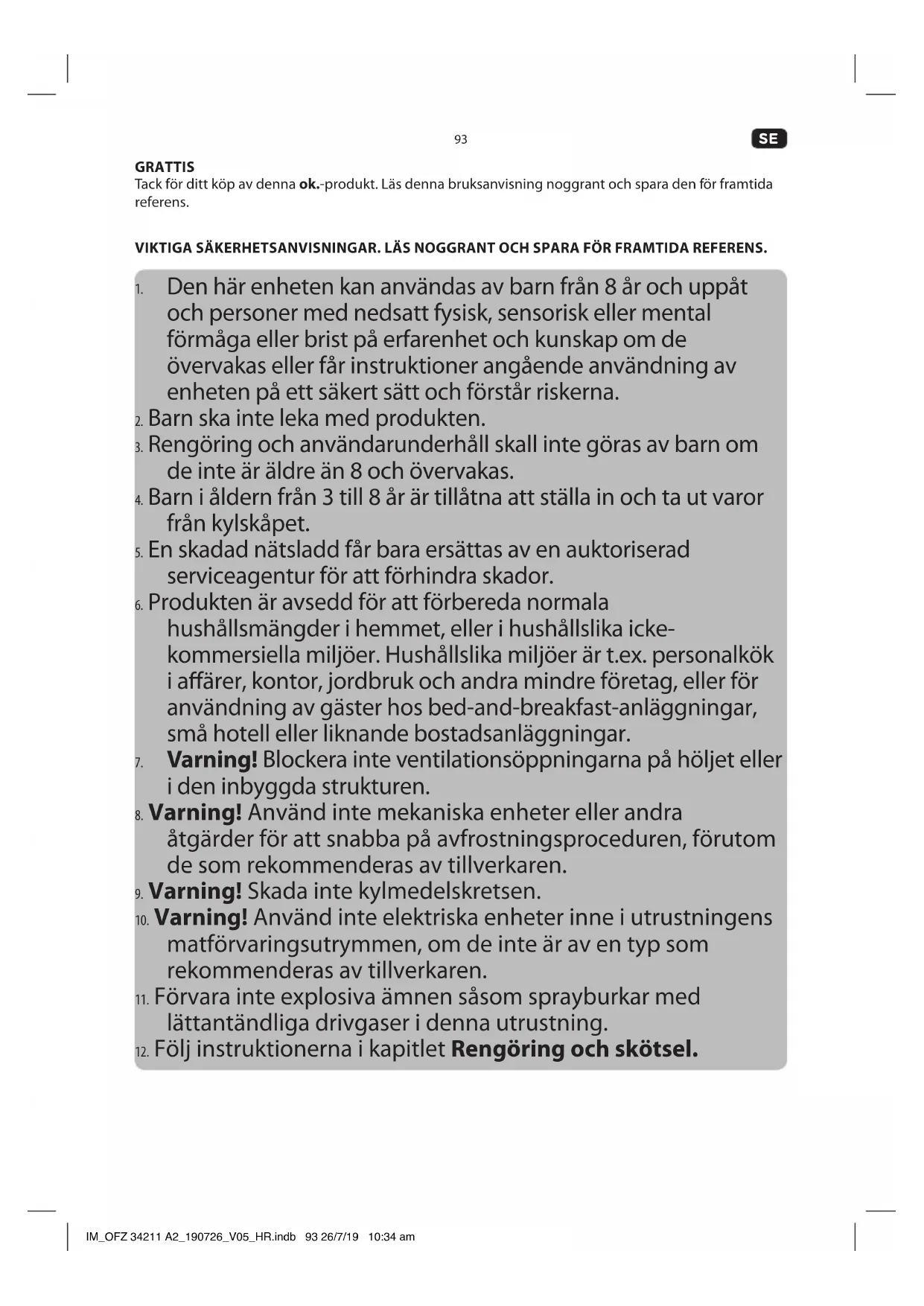

GRATTIS Tack för ditt köp av denna ok.-produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens. VIKTIGA SÄKERHETSANVISNINGAR. LÄS NOGGRANT OCH SPARA FÖR FRAMTIDA REFERENS.

Den här enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna.

2. Barn ska inte leka med produkten.

3. Rengöring och användarunderhåll skall inte göras av barn om

de inte är äldre än 8 och övervakas.

4. Barn i åldern från 3 till 8 år är tillåtna att ställa in och ta ut varor

5. En skadad nätsladd får bara ersättas av en auktoriserad

serviceagentur för att förhindra skador.

6. Produkten är avsedd för att förbereda normala

hushållsmängder i hemmet, eller i hushållslika icke- kommersiella miljöer. Hushållslika miljöer är t.ex. personalkök i aärer, kontor, jordbruk och andra mindre företag, eller för användning av gäster hos bed-and-breakfast-anläggningar, små hotell eller liknande bostadsanläggningar.

7. Varning! Blockera inte ventilationsöppningarna på höljet eller

i den inbyggda strukturen.

8. Varning! Använd inte mekaniska enheter eller andra

åtgärder för att snabba på avfrostningsproceduren, förutom de som rekommenderas av tillverkaren.

9. Varning! Skada inte kylmedelskretsen.

10. Varning! Använd inte elektriska enheter inne i utrustningens

matförvaringsutrymmen, om de inte är av en typ som rekommenderas av tillverkaren.

11. Förvara inte explosiva ämnen såsom sprayburkar med

lättantändliga drivgaser i denna utrustning.

12. Följ instruktionerna i kapitlet Rengöring och skötsel.

13. Varning: Den kylande och isolerande gasen som

blåser ut är lättantändlig. Låt endast en auktoriserad avfallshanteringsanläggning ta hand om produkten vid avyttring, eller kontakta den som är ansvarig för servicen.

14. För att undvika kontaminering av livsmedel, följ följande

instruktioner: -Att låta dörren till kylskåpet stå öppen under långa perioder kan göra att temperaturen ökar drastiskt inuti kylskåpet. -Rengör regelbundet ytorna som kan komma i kontakt med livsmedel och åtkomliga dräneringssystem. -Förvara rått kött och sk i lämpliga behållare i kylskåpet så att de inte kommer i kontakt med eller droppar på andra livsmedel. -Frysfack med två stjärnor för livsmedel är lämpliga för att förvara förfrysta livsmedel, förvaring eller beredning av glass och isbitar. -Frysfack med en-, två- och tre stjärnor är inte lämpliga för infrysning av färska livsmedel. -Om kylskåpet lämnas tomt under längre perioder, stäng av, avfrosta, rengör, torka torrt och lämna dörren öppen för att förhindra att mögel bildas i apparaten.

15. VARNING! Vid placering av apparaten, se till att

strömsladden inte kläms fast eller skadas.

16. VARNING! Placera inga skarvdosor för elkontakter på

baksidan av apparaten.

17. Läs denna bruksanvisning noggrant innan du använder produkten för första gången, och låt den

följa med om du säljer produkten. Var uppmärksam på de varningar som anges på produkten och i denna bruksanvisning. Bruksanvisningen innehåller information som är viktig för din säkerhet och för användning och underhåll av utrustningen.

18. Placera inga tunga objekt ovanpå produkten.

19. Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll

aldrig produkten under rinnande vatten.

20. Försök aldrig under några omständigheter att reparera produkten själv (t.ex. om strömkabeln

skadats eller om produkten tappats i golvet). För service och reparationer måste du kontakta en auktoriserad serviceverkstad.

21. Nätspänningen måste stämma med informationen som anges på etiketten på produkten.

22. Endast genom att dra ut strömkontakten ur vägguttaget kan du avskilja produkten helt från elnätet.

Se till att kontakten är i funktionsdugligt skick.

23. Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.

24. Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som t ex ugnar,

värmeplattor och andra varma objekt/föremål.

25. Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.

26. Dra först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid

27. Använd bara denna produkt inomhus och aldrig utomhus.

28. Denna produkt är inte lämplig för kommersiellt bruk. Den är designad för hushållbruk och inget

29. Se till att elektriska komponenter, spänningsförda komponenter och närkabeln blir våta.

30. Använd bara de tillbehör som medföljer eller som rekommenderas av tillverkaren!

31. Täck aldrig över dammsugaren då du använder den. Risk för eldsvåda!

32. VARNING! Vid placering av apparaten, se till att strömsladden inte kläms fast eller skadas.

33. VARNING! Placera inga skarvdosor för elkontakter på baksidan av apparaten.

Varning: Brandrisk! Lättantändliga material. VARNING! Vid användning, service och avyttring av apparaten, uppmärksamma symbolen på vänster sida på baksidan av apparaten (bakre panelen eller kompressorn). Det är en varningssymbol som indikerar risk för brand. Det nns brännbara material i kylrör och kompressorer. Säkerställ att alla källor till eld / öppen låga hålls borta från enheten under användning, service och avfallshantering.

Denna produkt är endast lämplig för frysning av mat och drycker. All annan användning skan skada enheten eller orsaka skador. Annan användning än den avsedda kan leda till skador på produkten eller personskador. Denna produkt är endast avsedd för hushållsbruk och inte avsedd för yrkesverksamhet. Imtron GmbH tar inget ansvar för skador på produkten, för skador på egendom eller personskador på grund av vårdslös eller felaktig användning av produkten eller användning av produkten som inte uppfyller tillverkarens angivna ändamål. IM_OFZ 34211 A2_190726_V05_HR.indb 95 26/7/19 10:34 am96

A. Temperaturkontroll MIN MID MAX B. Hyllor C. Strömkabel med kontakt D. Justerbara fötter, fram E. Undre gångjärn F. Dörr G. Dörrhantag (ej monterad) H. Övre gångjärn

• Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.

• Kontrollera leveransens innehåll, så att alla delar nns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.

• När du har packat upp produkten, läs vidare i kapitlet Rengöring och skötsel.

• Varje gång som produkten yttas måste du låta den stå utan att vara inkopplad under minst 6 hrs innan du använder den igen för att låta kylsystemet få tillbaka full kapacitet. IM_OFZ 34211 A2_190726_V05_HR.indb 96 26/7/19 10:34 am97

INSTALLATION OBS: Installationen bör utföras av minst 2 personer för att undvika fara. Bild.

Placera enheten på en jämn och stadig yta. Håll minimum avstånd till alla sidor. Bild.

Ojämnheter kan kompenseras med de justerbara fötterna i fronten. Säkerställ att produkten är i en horisontell position för att göra det möjligt för kylkretsen att fungera riktigt. Bild.

Frysen är utrustad med fyra lådor och en lucka på botten. Lådorna kan tas bort för rengöring, men måste användas för att förvara maten. ANVÄNDNING Bild.

Anslut kontakten till lämpligt uttag. Bild.

Tillåt produkten att förkylas i ungefär 6 timmar innan du förvarar mat i den. TEMPERATURREGULATOR Nivåerna MIN - MID - MAX betyder inte någon särskild temperatur. Ju lägre inställningen är, (närmare MIN) desto högre blir temperaturen inuti. OBS:

• Den vanligaste temperaturen för frysen ska vara -18°C eller lägre.

• För att ta reda på produktens temperatur, skaa en lämplig termometer och lägg den inuti produkten.

• Produktens temperatur beror på temperaturregulatorns inställning.

• Se till att dörren är stängd ordentligt och att ingen mat kommer i kläm.

• Förvara aldrig varm eller het mat i frysen, eftersom det kommer att försämra enhetens kylförmåga och kommer att tina annan mat. AVFROSTNING Bild.

Frosta ur frysen när ett lager is bildas som är 3 till 4 mm. Ta ur all mat ur frysen. Koppla ur frysen och öppna dörren. När isen har smält, torka upp vattnet och rengör inuti. OBS: För att minska mängden is som byggs upp, säkerställ att ingenting förvaras i kontakt med väggarna, att luckan bara öppnas för en kort stund och att varm/het mat aldrig förvaras i frysen. IM_OFZ 34211 A2_190726_V05_HR.indb 97 26/7/19 10:34 am98

Justera dörrens gångjärn OBS:

• Om det behövs, och om lokalerna behöver det, kan dörrens montering ändras. För att göra detta, följ alla följande instruktioner i den angivna ordern.

• Följande verktyg krävs: 8 mm skiftnyckel och Philips skruvdragare. På grund av att de lämpliga verktygen är unika, nämns de inte separat i följande instruktioner.

1. Ta bort de två plastskydden och lägg dem åt sidan.

2. Håll dörren ordentligt, ta bort de två skruvarna och dra ur dörrens övre gångjärn.

3. Ta bort dörren från det lägre gångjärnet genom att försiktigt dra det uppåt. Placera den försiktigt på

en plan yta för att undvika skador. Ta bort den undre gångjärnskonsollen på högersidan och ta bort nivelleringsfoten på vänstersidan. Byt deras positioner. OBS: For detailed information see overview illustration

Varning När du har placerat kylen på fötterna, vänta i 6 timmar innan du ansluter den till elnätet för att låta kylsystemet återvinna full prestanda.

4. Installera det undre gångjärnet på kylskåpets vänstra sida. Installera den justerbara foten på

kylskåpets högra sida. Skruva ur stoppstycket längst ner på dörren, vrid på det och xera det till motsatt sida.

5. Ta ur gångjärnstappen ur det övre gångjärnet och skruva tillbaka den i gångjärnet från andra sidan.

Installera dörren i den undre tappen som nu sitter på enhetens vänstra sida.

6. Installera det övre gångjärnet och tillhörande skydd på kylskåpets vänstra sida. Placera plastskyddet

på hålet på höger sida ovanpå kylskåpet för att täcka skruvhålen. OBS: När du installerar dörren, se till att ovansidan av dörren är i höjd med skåpet. Om dörrens höjd inte stämmer överens kommer gummipackningen inte att sluta tätt med skåpet, vilket kan leda till att enheten inte fungerar som den ska.

MONTERA DÖRRHANDTAGET

7. Ta bort de två blindpluggarna på önskad sida av dörren.

8. Installera handtaget med de medföljande skruvarna.

9. Knäpp på de två tillhandahållna hylsorna på skruvarna.

• Placera inte produkten i närheten av värmekälla (radiator eller spis, etc.).

• Se till att det nns tillräckligt med luftöde runt kylskåp och frys.

• Om ett islag har bildats, tina av enheten. Ett tjockt islager påverkar överföringen av kyla, vilket ökar energiförbrukningen.

• När du öppnar dörren och tar ut mat, öppna bara dörren kort. En kortare öppningstid gör att mindre is lägger på frysens väggar.

• Välj temperaturregulator inställning enligt produktens fyllnadsmängd.

• Använd lådor, korgar eller hyllor för att lagra maten. Om energin i produkten används eektivt kan energiförbrukningen minimeras.

• Förvara endast kall eller kyld mat i frysen. Lägg aldrig in varm mat.

• Använd aldrig lösningsmedel eller slipmedel, hårda borstar, metalliska eller skarpa föremål vid rengöring. Lösningsmedel är skadliga för människors hälsa och kan attackera plastdelar, medan slipmedel och verktyg kan skrapa ytan / ytorna.

• Använd aldrig olja eller fett på dörrförseglingen. Detta kommer att göra det poröst över tiden.

• Använd inte ångrengöringsutrustning. Ångan kan komma i kontakt med elektriska delar av produkten, vilket medför kortslutning.

• Rengör produktens yttre ytor med en lätt fuktig trasa och torka dem noggrant.

• Se till att inget vatten kommer in i produktens inre (till exempel genom omkopplaren).

• Torka först dörrtätningen med rent vatten och torka det noggrant efteråt.

• Avtagbara delar, t.ex. glashylsor, kan tas ut för rengöring. AVVECKLING Om en längre paus ska inträa under kylskåpets drift måste följande steg utföras:

• Rengör inredningen i frysfacket och låt det torka.

• Rengör noga alla tillbehör (grönsakscontainrar, dörrfack, glasskålar etc.)

• Låt dörren vara öppen för att undvika bildandet av obehagliga lukt och mögel. IM_OFZ 34211 A2_190726_V05_HR.indb 99 26/7/19 10:34 am100

FELSÖKNING Om problem uppstår under användningen, se följande tabell. Om problemet inte kan lösas enligt beskrivningen som anges under Lösning, kontakta tillverkaren. Problem Möjlig orsak Lösning Produkten fungerar inte • Avbruten strömtillförsel • Kontrollera strömförsörjningen Temperatur I facken är inte tillräckligt låg.

• Dörren är inte stängd ordentligt eller öppnas för ofta.

• Ordna maten så att dörren kan stängas ordentligt.

• Omgivningstemperaturen är lägre än 10°C eller högre än 43°C

• Produkten är avsedd att användas i omgivande temperaturer från 10°C till 43°C TEKNISKA DATA Spänning : 220 - 240 V~ Frekvens : 50 Hz Nominell ström : 0,5 A Energiförbrukning kWh/24h kWh/Jahr

Omgivningstemp : 10°C - 43°C Net kapacitet för frysen : 153L Mått (H x W x D) : 550 X 550 X 1420 mm Djup med öppen dörr : 1050 mm Denna produkt är avsedd att användas som i klimatklass T-SN. Klimatklass Omgivningstemperatur T +16 to +43 °C SN +10 to +38 °C AVYTTRING Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information. Kylmedel måste tömmas och tas om hand av en behörig specialist i enlighet med nationella och lokala bestämmelser och lagar innan apparaten skrotas. IM_OFZ 34211 A2_190726_V05_HR.indb 100 26/7/19 10:34 am101

EU Produkt Datablad OFZ 34211 A2 Informationen i detta produktdatablad presenteras i enlighet med artikel 3 b) i samband med bilaga III till delegerad förordning (EU) nr 1060/2010 om fullgörande av Europeiska unionens råds direktiv 2010/30 / EU och av rådet när det gäller märkning av hushållsapparater för kylning i samband med energiförbrukning. a) Leverantörs varumärke b) Modellidentierare OFZ 34211 A2 c) Hushålls kyl apparat modell

kategori 8 d) Energi eektivitetsklass

A++ e) Gemenskapens miljömärke enligt rådets förordning (EEG) nr 66/2010 n/a Symbol Värde Enhet f) Årlig energiförbrukning

Lagringsvolym och if nödvändig Starratingvarje fack

n/a L Vinförvaring V wma n/a L Förvaringsområde för färskt kött V

n/a L Isfack och nollstjärnigt utrymme n/a L Enstjärnigt utrymme V

n/a L Tvåstjärnigt utrymme V

21 L Trestjärnigt utrymme V

n/a L Frysavdelning (fyrastjärnigt utrymme) V

Information om frostfria förhållanden för varje fack: Övriga utrymmen n/a Svalutrymme n/a Vinförvaring n/a Förvaringsområde för färskt kött n/a Lågtemperaturfack n/a Isfack och nollstjärnigt utrymme n/a Enstjärnigt utrymme n/a Tvåstjärnigt utrymme ja Trestjärnigt utrymme n/a Frysavdelning (fyrastjärnigt utrymme) ja j) Lagringstid vid nedbrytning ("temperaturhöjningstid") 16.7 h k) Frys kapacitet 10 Kg/24h l) Climatic Class

Kategorier för kylar och frysar för hushållsbruk: 1 = Kylskåp med ett eller era lagringsutrymmen för färskt kött; 2 = Kylskåp med källare, källare, kylskåp och vinskåp; 3 = Kylskåp med kylningszon och kylskåp med nollstjärtfack; 4 = Kylskåp med enstjärtkammare; 5 = kylskåp med tvåstjärniga fack; 6 = Kylskåp med ett trestjärnigt fack; 7 = kylaggregat och frysskåp; 8 = upprätt frys 9 = Bröstfrysare; 10 = Kylaggregat med era ändamål och andra kylaggregat.

Område: A+++ (högsta eektivitet) till D (lägsta eektivitet)

På grundval av standardtestresultat över en 24-timmarsperiod. Den faktiska förbrukningen beror på användningen och placeringen av apparaten.

• = fack 6 ° C eller kallare; *** = frysfyllningsutrymme 18 ° C eller kallare; **** = Frys och frysfyllningsutrymmen 18 ° C eller kallare och med en minsta fryskapacitet

"andra fack" är ett fack som inte är ett vinlagringsområde och som är avsett för förvaring av vissa komestibler vid högre temperaturer som 14 ° C.

Klimatklass SN: Denna apparat är avsedd för drift vid omgivande temperaturer mellan 10 ° C och 32 ° C. Klimatklass N: Denna apparat är avsedd att användas vid omgivande temperaturer mellan 16 ° C och 32 ° C; Klimatklass ST: Apparaten är avsedd att användas vid omgivande temperaturer mellan 16 ° C och 38 ° C. Klimatklass T: Denna apparat är avsedd att användas vid omgivande temperaturer mellan 16 ° C och 43 ° C IM_OFZ 34211 A2_190726_V05_HR.indb 101 26/7/19 10:34 am102
