MANUAL DE USUARIO OFZ 34211 A2 OK

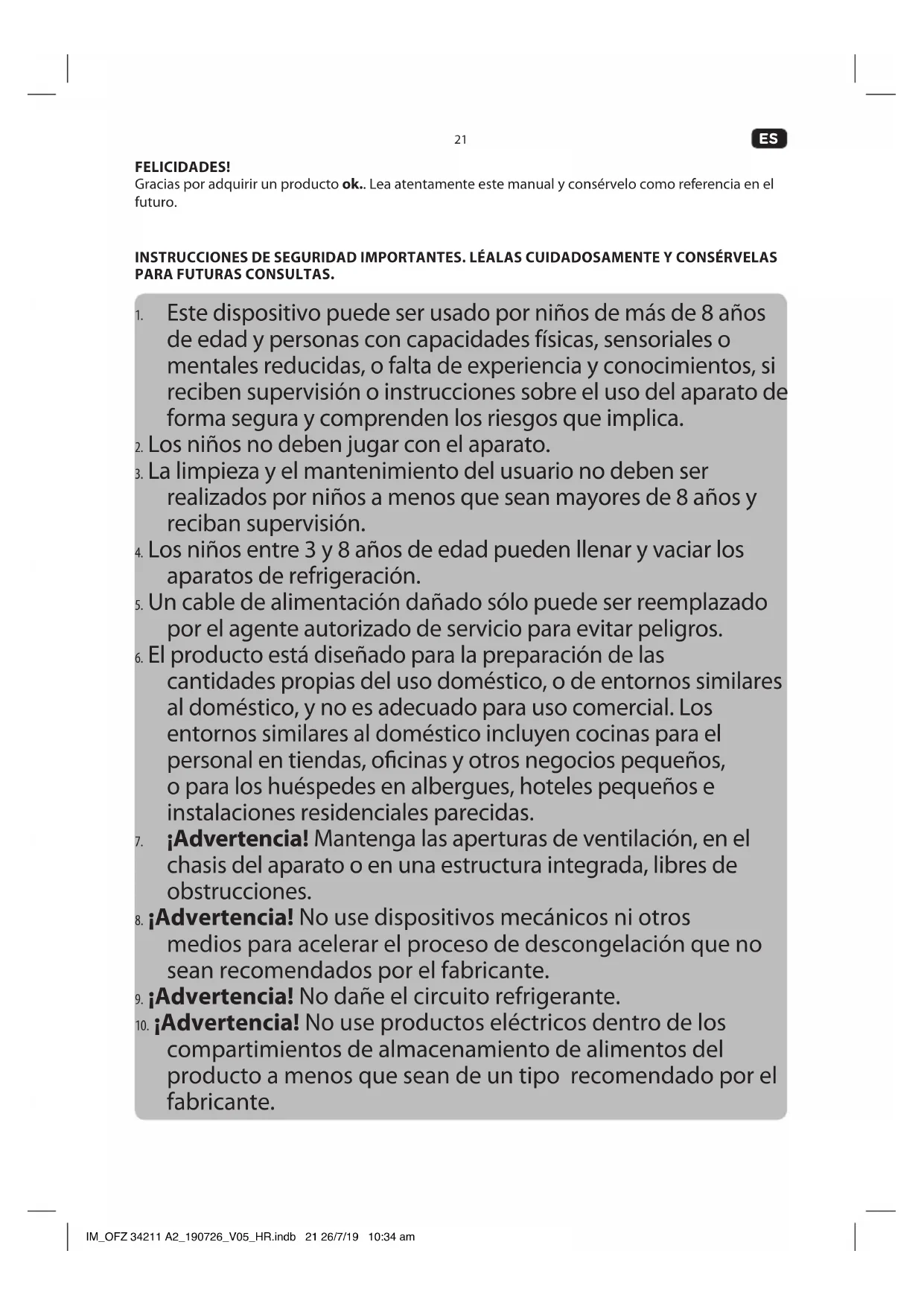

FELICIDADES! Gracias por adquirir un producto ok.. Lea atentamente este manual y consérvelo como referencia en el futuro. INSTRUCCIONES DE SEGURIDAD IMPORTANTES. LÉALAS CUIDADOSAMENTE Y CONSÉRVELAS PARA FUTURAS CONSULTAS.

Este dispositivo puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.

2. Los niños no deben jugar con el aparato.

3. La limpieza y el mantenimiento del usuario no deben ser

realizados por niños a menos que sean mayores de 8 años y reciban supervisión.

4. Los niños entre 3 y 8 años de edad pueden llenar y vaciar los

aparatos de refrigeración.

5. Un cable de alimentación dañado sólo puede ser reemplazado

por el agente autorizado de servicio para evitar peligros.

6. El producto está diseñado para la preparación de las

cantidades propias del uso doméstico, o de entornos similares al doméstico, y no es adecuado para uso comercial. Los entornos similares al doméstico incluyen cocinas para el personal en tiendas, ocinas y otros negocios pequeños, o para los huéspedes en albergues, hoteles pequeños e instalaciones residenciales parecidas.

7. ¡Advertencia! Mantenga las aperturas de ventilación, en el

chasis del aparato o en una estructura integrada, libres de obstrucciones.

8. ¡Advertencia! No use dispositivos mecánicos ni otros

medios para acelerar el proceso de descongelación que no sean recomendados por el fabricante.

9. ¡Advertencia! No dañe el circuito refrigerante.

10. ¡Advertencia! No use productos eléctricos dentro de los

compartimientos de almacenamiento de alimentos del producto a menos que sean de un tipo recomendado por el fabricante. IM_OFZ 34211 A2_190726_V05_HR.indb 21 26/7/19 10:34 am22

11. No guarde sustancias explosivas, como aerosoles con

propelente inamable, en este producto.

12. Siga las instrucciones del capítulo Limpieza y cuidados.

13. ¡Advertencia! Los gases refrigerante y de soplado son

inamables. Cuando deseche el producto, hágalo solamente en un centro autorizado de eliminación de desechos o póngase en contacto con el agente de servicio.

14. Para evitar la contaminación de los alimentos, respete las

siguientes instrucciones: -No mantenga la puerta abierta durante mucho tiempo, ya que puede aumentar signicativamente la temperatura en los compartimentos del aparato. -Limpie periódicamente las supercies que entren en contacto con los alimentos y los sistemas de drenaje accesibles. -Guarde la carne y el pescado crudos en recipientes adecuados en el refrigerador, de modo que no entren en contacto con otros alimentos ni goteen sobre ellos. -Los congeladores de dos estrellas son adecuados para almacenar alimentos precongelados y para guardar o preparar helados y cubitos de hielo. -Los congeladores de una, dos y tres estrellas no son adecuados para congelar alimentos frescos. -Apague, descongele, limpie y seque bien el aparato de refrigeración y deje la puerta abierta si va a estar vacío durante mucho tiempo para evitar que se forme moho.

15. ¡ADVERTENCIA! Al colocar el aparato, asegúrese de que el

cable de alimentación no esté enganchado ni dañado.

16. ¡ADVERTENCIA! No coloque varias bases de enchufes

múltiples en la parte posterior del aparato.

17. Lea por completo este manual del usuario antes del primer uso y entréguelo con el producto.

Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.

18. No coloque objetos pesados encima del producto.

19. Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca

mantenga el producto bajo agua corriente.

20. No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de

alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado. IM_OFZ 34211 A2_190726_V05_HR.indb 22 26/7/19 10:34 am23

21. El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del

22. Solamente desenchufando el producto de la toma de alimentación se puede desconectar el

producto por completo de la corriente. Asegúrese de que el enchufe esté accesible.

23. Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con

24. Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos

de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.

25. Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.

26. Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de

conectar o quitar accesorios y antes de cada limpieza.

27. Utilice este producto sólo en zonas interiores secas y nunca fuera.

28. Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.

29. Asegúrese de que los componentes eléctricos, piezas con actividad eléctrica y el cable de

alimentación no se mojen.

30. ¡Use solo accesorios proporcionados con el aparato o recomendados por el fabricante!

31. No cubra el aparato mientras esté en funcionamiento. ¡Peligro de incendio!

32. ¡ADVERTENCIA! Al colocar el aparato, asegúrese de que el cable de alimentación no esté

enganchado ni dañado.

33. ¡ADVERTENCIA! No coloque varias bases de enchufes múltiples en la parte posterior del aparato.

Precaución: ¡Riesgo de incendio! Materiales inamables. ¡ADVERTENCIA! Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo que aparece en el lado izquierdo, que se encuentra en la parte posterior del aparato (panel trasero o compresor). Es un símbolo de advertencia que indica riesgo de incendio. Los conductos de refrigerante y el compresor contienen materiales inamables. Asegúrese de que cualquier fuente de fuego / llama abierta esté alejada del dispositivo durante el uso, servicio y eliminación. USO PRETENDIDO Este producto solo es adecuado para congelar alimentos y bebidas. Cualquier otro uso puede resultar en daños para el aparato o en lesiones. Este producto está diseñado solo para uso doméstico y no está pensado para uso comercial. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una nalidad distinta a la especicada por el fabricante. IM_OFZ 34211 A2_190726_V05_HR.indb 23 26/7/19 10:34 am24

A. Control de temperatura MIN MID MAX B. Estantes C. Cable de alimentación con enchufe D. Patas ajustables, anteriores E. Bisagra inferior de la puerta F. Puerta G. Tirador de puerta (no instalado) H. Bisagra superior de la puerta

CONTENIDO DEL EMBALAJE

1 x Congelador 1 x Bandeja de cubitos de hielo 1 x Manual de usuario 1 x Tarjeta de garantía

ANTES DEL PRIMER USO

• Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local.

• Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición.

• Tras desembalarlo, consulte el capítulo Limpieza y cuidados.

• Cada vez que se mueva el producto, debe dejarse reposar sin enchufar al menos 6 hrs antes de usarlo de nuevo para permitir que el sistema de enfriamiento llegue a su plena capacidad. IM_OFZ 34211 A2_190726_V05_HR.indb 24 26/7/19 10:34 am25

INSTALACIÓN Nota: La instalación deberían realizarla al menos dos personas para evitar peligros. Fig.

Coloque la unidad en una supercie plana y estable. Mantenga las distancias mínimas por todos los lados. Fig.

El desnivel se puede compensar con las patas frontales ajustables. Asegúrese de que el producto quede en posición horizontal para garantizar un correcto funcionamiento del circuito refrigerante. Fig.

El congelador está equipado con cuatro cajones y una escotilla en la parte inferior. Los cajones pueden sacarse para limpiarlos, pero debe usarse para guardar los alimentos. FUNCIONAMIENTO Fig.

Conecte el enchufe a una toma de corriente apropiada. Fig.

Gire el regulador de temperatura a la posición que desee. Fig.

Deje enfriar el producto aproximadamente 6 horas antes de introducir los alimentos.

REGULADOR DE TEMPERATURA

El nivel MIN - MID - MAX no impllica una temperatura especíca. Cuanto menor sea la posicón (más cercana a MIN), mayor será la temperatura interior. Nota:

• La temperatura más habitual del congelador debe ser -18ºC o inferior.

• Para determinar la temperatura del producto, adquiera un termómetro adecuado y póngalo dentro del producto.

• La temperatura del producto depende de la posición del regulador de temperatura.

• Asegúrese de que la puerta esté correctamente cerrada y no se vea obstruida por alimentos.

• No guarde nunca alimentos calientes en el congelador, afectaría a su rendimiento refrigerante y decongelaría otros alimentos. DESCONGELACIÓN Fig.

Descongele el congelador cuando la capa de escarcha de la supercie llegue a 3 o 4 mm. Saque todos los alimentos del congelador. Desenchufe el congelador y abra la puerta. Cuando se haya fundido el hielo limpie el agua y el interior. Nota: Para reducir la acumulación de hielo, asegúrese de que no se guarden objetos en contacto con las paredes del aparato, que la puerta solamente se abra brevemente y no guarde nunca productos calientes en el congelador. IM_OFZ 34211 A2_190726_V05_HR.indb 25 26/7/19 10:34 am26

Ajuste de las bisagras de la puerta Nota:

• Si es necesario y lo precisa el entorno, puede cambiarse el montaje de las puertas. Para hacerlo, siga estas instrucciones en el orden indicado.

• Necesitará las siguientes herramientas: Llave de 8 mm y destornillador Phillips. Debido a la singularidad de las herramientas apropiadas, estas no se especican en las instrucciones siguientes.

1. Saque las dos cubiertas de plástico y apártelas.

2. Aguante con rmeza la puerta, retire los dos tornillos y saque la bisagra superior de la puerta.

3. Saque la puerta de la punta de la bisagra inferior tirando con suavidad hacia arriba. Colóquela con

suavidad sobre una supercie acolchada para evitar dañarla. Saque el soporte de la bisagra inferior del lado derecho de la unidad y retire la pata de nivelado del lado izquierdo. Invierta sus posiciones. Nota: Para información más detallada, consulte la ilustración de visión general

Precaución Después de colocar el congelador derecho sobre las patas, espere 6 horas antes de enchufarlo a la corriente para permitir que el sistema de refrigeración recupere su capacidad máxima.

4. Instale la bisagra inferior en el lado izquierdo del frigoríco. Instale la pata ajustable en el lado

derecho del frigoríco. Desenrosque también el tope en la parte inferior de la puerta, gírelo y fíjelo en el lado opuesto.

5. Saque la punta de la bisagra superior y vuelva a enroscarla en la bisagra desde el otro lado. Instale la

puerta en la punta de la bisagra inferior, situada en el lado izquierdo del aparato.

6. Instale la bisagra superior en el lado izquierdo del frigoríco. Ponga la cubierta de plástico sobre el

agujero en el lado derecho de la parte superior del frigoríco para cubrir los agujeros de los tornillos. Nota: Cuando instale la puerta, asegúrese de que su parte superior esté nivelada con la parte superior del chasis. Si la puerta no está nivelada el cierre de goma no realizará un buen cierre con el chasis, lo que puede hacer que el aparato funcione incorrectamente.

INSTALACIÓN DEL TIRADOR DE PUERTA

7. Retire los dos enchufes ciegos del lado deseado de la puerta.

8. Instale el asa con los tornillos inlcuidos.

9. Sujetar los dos capuchones proporcionados sobre los tornillos.

RECOMENDACIONES PARA AHORRAR ENERGíA

• No ponga el producto cerca de fuentes de calor (radiador, fogones, etc.).

• Asegúrese de que pase aire sin obstrucciones alrededor del frigoríco y el congelador.

• Si se ha acumulado una capa de hielo, descongele la unidad. Una capa gruesa de hielo afecta a la transmisión del frío, con lo que aumenta el consumo de energía.

• Cuando abra y retire alimentos, abra la puerta poco tiempo. Un tiempo menor de apertura de la puerta causa una acumulación menor de hielo en las paredes del congelador.

• Seleccione la posición del regulador de temperatura según la cantidad de contenido del producto.

• Use cajones, cestos o estantes para guardar los alimentos. Si se usa de forma eciente la energía del producto puede minimizarse el consumo energético.

• Coloque exclusivamente alimentos fríos o refrigerados en el congelador. No introduzca nunca productos calientes.

• Desenchufe el producto y déjelo enfriar por completo antes de limpiarlo. No sumerja nunca las piezas eléctricas del producto en agua durante la limpieza o el uso. No aguante nunca el producto bajo agua corriente.

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o alados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las supercies.

• No use nunca aceite ni grasa en el sellado de la puerta. Haría que el producto se volviera poroso eventualmente.

• No use equipos de limpieza con vapor. El vapor podría entrar en contacto con piezas eléctricas del producto y provocar un cortocircuito.

• Limpie las supercies exteriores del dispositivo con un paño húmedo y después séquelas completamente.

• Asegúrese de que no entre agua en el producto (por ejemplo, por el interruptor).

• Limpie el sellado de la puerta solamente con agua limpia y séquelo por completo después.

• Las piezas extraíbles, como los estantes de cristal, pueden sacarse para limpiarlos. DESMANTELADO Si se produce una interrupción prolongada durante el uso del frigoríco, deben seguirse estos pasos:

• Desenchufe el producto.

• Limpie el interior del compartimiento del frigoríco y déjelo secar.

• Limpie cuidadosamente todos los accesorios (recipientes de verduras, compartimientos de puerta, estantes de cristal, etc.).

• Deje abierta la puerta para evitar que se formen olores desagradables y moho. IM_OFZ 34211 A2_190726_V05_HR.indb 27 26/7/19 10:34 am28

RESOLUCIÓN DE PROBLEMAS

Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en Solución, contacte con el fabricante. Problema Causas posibles Solución El producto no funciona • Suministro de corriente interrumpido

• Compruebe el suministro de corriente La temperatura de los compartimientos no es sucientemente baja.

• La puerta no está rmemente cerrada o se abre demasiado a menudo.

• Vuelva a colocar los alimentos de forma que pueda cerrarse rmemente la puerta.

• La temperatura ambiente es inferior a +10°C o superior a +43°C

• El producto ha sido diseñado para funcionar con una temperatura ambiente entre +10°C y +43°C ESPECIFICACIONES Tensión : 220 - 240 V~ Frecuencia : 50 Hz Corriente nominal : 0,5 A Consumo kWh/24h kWh/Jahr

Temperatura ambiente : 10°C - 43°C Capacidad neta del congelador : 153L Dimensiones (HxWxD) : 550 X 550 X 1420 mm Profundidad con la puerta abierta : 1050 mm Este producto está destinado a ser utilizado en clases climáticas de T-SN. Clase climática Temperatura ambiente T +16 to +43 °C SN +10 to +38 °C ELIMINACIÓN No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información. Los refrigerantes deben ser evacuados y desechados por un especialista cualicado, en cumplimiento con las normativas federales y locales antes de inutilizar el aparato. IM_OFZ 34211 A2_190726_V05_HR.indb 28 26/7/19 10:34 am29

Ficha de datos de producto UE OFZ 34211 A2 La información de esta cha de datos de producto se presenta en cumplimiento con el artículo 3, letra b) vinculado al apéndice III de la normativa delegada (UE) nº 1060/2010 de la Comisión en la nalización de la directiva del Consejo 2010/30/UE de la Unión Europea y del Consejo respecto al etiquetado de aparatos refrigerantes domésticos en lo que respecta al consumo energético. a) Marcas comerciales del proveedor b) Identicador de modelo OFZ 34211 A2 c) Categoría de modelos

de aparatos de refrigeración domésticos 8 d) Clase de eciencia energética

A++ e) Etiqueta eco comunitaria de acuerdo con la normativa del Consejo (CEE) nº 66/2010 n/a Símbolo Valor Unidad f) Consumo energético anual

Volumen de almacenamiento y if si es necesario clasicación de estrellasrating de cada compartimento

n/a L Compartimento de almacenamiento de vino V wma n/a L Zona de almacenamiento para comestibles frescos V

n/a L Compartimento de preparación de cubitos de hielo y compartimento de cero estrellas n/a L Compartimento de una estrella V

n/a L Compartimento de congelador (compartimento de cuatro estrellas) V

132 L h) Temperatura diseñada “otros compartimentos” n/a

Información sobre condiciones sin escarcha para cada compartimento: Otro compartimento n/a Compartimento de bodega n/a Compartimento de almacenamiento de vino n/a Zona de almacenamiento para comestibles frescos n/a Compartimento de enfriamiento n/a Compartimento de preparación de cubitos de hielo y compartimento de cero estrellas n/a Compartimento de una estrella n/a Compartimento de dos estrellas sí Compartimento de tres estrellas n/a Compartimento de congelador (compartimento de cuatro estrellas) sí j) Tiempo de almacenamiento en caso de avería (“tiempo de aumento de temperatura”)

k) Capacidad de congelación 10 Kg/24h l) Clase climática

T/ST/N/SN m) Sonido acústico al aire 42 dB(A) re1 pW

Categorías de aparatos de refrigeración domésticos: 1 = Frigoríco con una o más zonas de almacenamiento para comestibles frescos; 2 = Frigoríco con zona de bodega, compartimento de bodega, aparato de enfriamiento y armario para vino; 3 = Frigoríco con zona de enfriamiento y frigoríco con compartimento de cero estrellas; 4 = Frigoríco con compartimento de una estrella; 5 = Frigoríco con compartimento de dos estrellas; 6 = Frigoríco con compartimento de tres estrellas; 7 = Unidades de enfriamiento y congeladores; 8 = Congelador vertical; 9 = Congelador de arcón; 10 = Unidades de enfriamiento de nalidad múltiple y otros aparatos de enfriamiento.

Gama: A+++ (eciencia más alta) a D (eciencia más baja)

Basado en resultados de comprobación estándar durante un periodo de 24 horas. El consumo real depende del uso y ubicación del aparato.

• = compartimento de -6ºC o más frío; *** = zona de almacenamiento de congelación intensa, -18ºC o más fría; **** = Congelador y zonas de almacenamiento de congelación intensa de -18ºC o más fría con una capacidad de congelación mínima

“otro compartimento” es un compartimento que no sea zona de almacenamiento de vino y tenga como nalidad el almacenamiento de ciertos comestibles a una temperatura más elevada, como + 14 ºC.

Clase climática SN: Este aparato ha sido diseñado para funcionar a una temperatura ambiente entre +10 ºC y +32 ºC; Clase climática N: Este aparato ha sido diseñado para funcionar a una temperatura ambiente entre +16 ºC y +32 ºC; Clase climática ST: Este aparato ha sido diseñado para funcionar a una temperatura ambiente entre +16 ºC y +38 ºC; Clase climática T: Este aparato ha sido diseñado para funcionar a una temperatura ambiente entre +16 ºC y +43 ºC IM_OFZ 34211 A2_190726_V05_HR.indb 29 26/7/19 10:34 am30

extremidades pontíagudas.

REGULADOR DE TEMPERATURA
