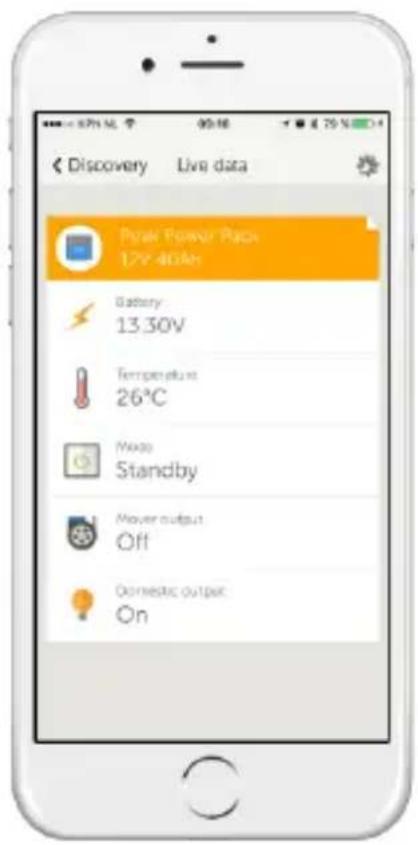

1. Allmän beskrivning

Ett litiumjonbatteripaket med inre säkra LiFePO4-celler, en inbyggd laddare och en utomordentlig utgående toppeffektsprestanda. Nominell spänning: 12,8 V: Batterikapacitet, intervall: 20 Ah till 40 Ah Lättvikt och enkel att installera - Passar utmärkt till mobila applikationer Grundligt skyddad mot felaktig användning - Fungerar utmärkt med solcellsapplikationer och andra liknande där ofta förekommande djupa urladdningar och otillräckliga återuppladdningar snabbt skulle kunna skada blysyrebatterier. Utgång 1: hög utgångsström för movers till husvagnar och andra högeffektsapplikationer - För användning med husvagnsmover: automatisk avstängning av högeffektsutgången 30 minuter efter aktivering - Andra användningar: högeffektsutgången kan ställas in på ”alltid på”-läge - Kortslutningssäkrad - Skyddad mot överurladdning av batteri Utgång 2: extrautgång för DC-belastningar med låg effekt - Alltid på - Kortslutningssäkrad - Skyddad mot överurladdning av batteri Ingång 1: universalingång för fordonsbatterier/solcellsladdare - Spänning och ström regleras för att ladda litiumjonbatteriet på ett säkert sätt Praktiskt taget vilken energikälla med likström som helst kan kopplas till denna ingång så länge som 11 V < Vin < 25 V Ingång 2: en andra ingång för att ansluta en 15 V likströmsförsörjning - En 3 A kraftförsörjning ingår (kopplas till 100/240 VAC nät)2 Snabb laddning är möjlig genom ingång 1 (hög strömutgång) - En batteriladdare eller växelriktare/laddare kan anslutas till högeffektsutgången för snabb laddning. Den maximala laddningsströmmen är 40 A och den absolut maximala spänningen är 14 V (en högre laddningsspänning kan skada litiumjoncellerna vid obalans i celladdningen). Förvaringsläge - Minskar batteriströmförbrukningen till praktiskt taget noll. Förebygger att batteriet skadas på grund av urladdning vid förvaring under lång tid. Visning av data i realtid på Apple och Android smarttelefoner, surfplattor och andra anordningar VE.Direct Bluetooth Smart dongle krävs: se vår hemsida.3

• Vänligen läs denna handbok noggrant innan du installerar och använder produkten.

• Produkten är utvecklad och testad i enlighet med internationella standarder. Utrustningen bör endast användas för sitt avsedda användningsområde.

• Installera produkten i en värmeskyddad miljö. Säkerställ därför att det inte finns några kemikalier, plastdelar, gardiner eller andra textilier m.m. i utrustningens omedelbara närhet.

• Seriekoppla inte produkten för att få högre spänning. (Skydden mot överbelastning och kortslutning kan förlora sin funktion)

• Säkerställ att utrustningen används under korrekta användningsförhållanden. Använd aldrig produkten i fuktiga miljöer.

• Använd inte produkten på platser där gas- eller dammexplosioner kan inträffa.

• Se alltid till att det finns tillräckligt med fritt utrymme runt produkten för ventilation.

• Alla kopplingar måste göras enligt schemat i avsnitt 3.5.

• Använd en flexibel flertrådig kopparkabel för att koppla till utgång 1 och utgång 2. Maximal diameter på de enskilda trådarna är 0,4 mm/0,125 mm² (AWG26). En 25 mm² kabel bör t.ex. ha minst 196 trådar (klass 5 eller högre tvinning enligt VDE 0295, IEC 20228 och BS6360). Även känd som H07V-K kabel. En AWG2 kabel bör ha minst 259/26 tvinning (259 trådar AWG26). Med tjockare trådar kommer kontaktarean att vara för liten och det resulterande höga kontaktmotståndet kommer att orsaka allvarlig överhettning och så småningom brand. Risk för explosion på grund av gnistbildning4

• PPP måste vara fulladdat innan det används för första gången. När det är fulladdat lyser en blå LED-lampa konstant.

• Om produkten inte används måste den ställas in på förvaringsläge och laddas fullt minst en gång var 12:e månad.

• Om produkten används säsongsmässigt måste den laddas minst till 50 % innan den förvaras. Genom att trycka ner knappen i 5 sekunder försätts PPP i förvaringsläge vilket bekräftas av att LED- lampan blinkar blått.

När du installerar Peak Power Pack måste du säkerställa att det finns tillräcklig ventilation runt omkring. Det måste vara minst 5 cm fritt utrymme. Om temperaturen blir för hög kommer produkten att stängas av och LED-lampan kommer att blinka rött som tecken på att något är fel. Peak Power-paketet levereras i förvaringsläge för att skydda det från fullständig urladdning. Innan det används för första gången måste knappen hållas ner i 5 s. PPP är nu redo att användas vilket bekräftas av att LED-lampan blinkar blått.

Installera PPP i en husvagn Höljet är gjort av plast och måste monteras på husvagnsgolvet inne i ett skåp eller förvaringsutrymme genom att använda det medföljande bandet eller en passande batteriklämma. Efter att ha monterat PPP på husvagnsgolvet bör du borra ett 8 mm håls i skåpväggen för fjärrstyrningsknappen/LED-lampan. Knappen/LED-lampan ska monteras på en plats där det är lätt att komma åt knappen och lätt att se lampan. För in 3,5 mm kontakten och kabeln genom hålet från utsidan tills knappen låser fast i rätt läge. 3,5 mm kontakten kan nu kopplas till uttaget för fjärrstyrningsknappen på PPP.5

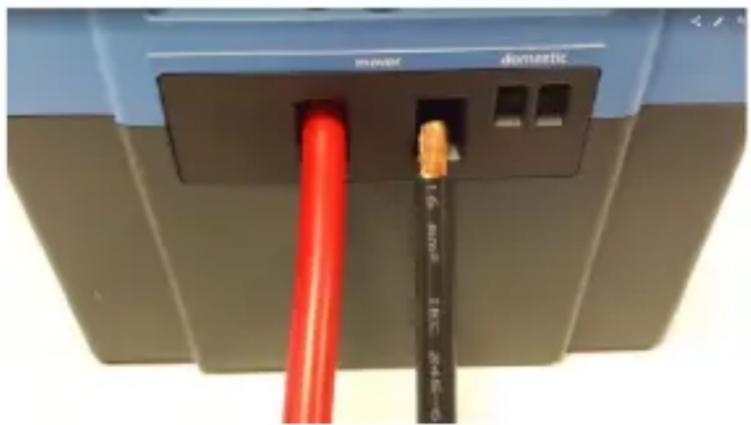

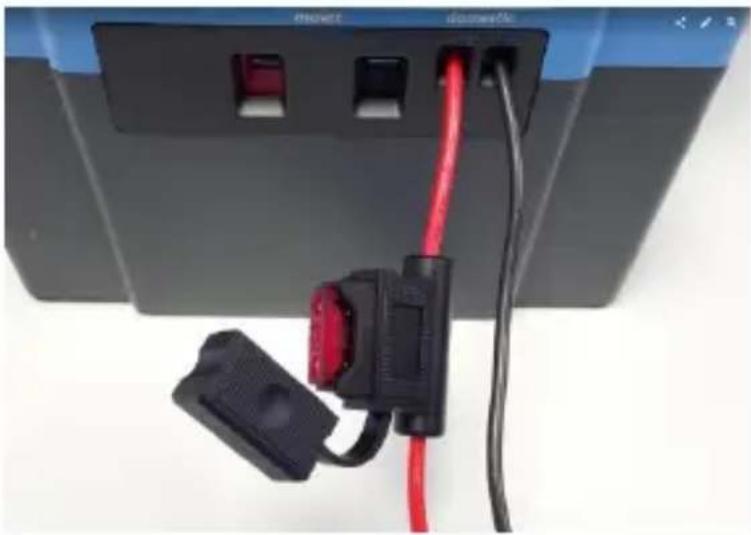

EN NL FR DE ES SE Koppling av högströmsutgången till en mover för husvagnar Manöverboxen på movern kan kopplas direkt till ”mover”-utgången på PPP. Kabeländarna måste skalas minst 15 mm. För försiktigt in alla kabeltrådarna i anslutningsdonen och skruva åt skruvarna. Rekommenderat vridmomentet är 2 Nm. Se till att föra in kabeländen fullständigt i polen utan att klämma plastisoleringen på kabeln och utan att några trådar hamnar utanför. Använd kablarna som följer med moveruppsättningen eller de kablar som fabrikanten rekommenderar. Kablar med ett tvärsnitt på 10mm² till 16mm² är de mest vanliga. Det är mycket viktigt att kablarna installeras noggrant på grund av de höga strömmar som förekommer när movern är i drift. Om kablarna inte är korrekt anslutna kan det leda till sämre prestanda, överhettning eller skada. Victrons PPP är utrustad med högeffektspoler som ger en pålitlig anslutning med tunna tvinnade kabeländar. Det krävs därför inga högklassiga bottenkontakter eller kontaktpressningsverktyg. Det går inte att koppla produkten korrekt med solida kablar eller kablar med tjocka trådar. Koppling till hushållsutgången En låg hushållsbelastning, såsom LED-lampor, en lågeffektsvattempump eller en 12 V LCD-tv kan försörjas med ström från ”hushållsutgången”. Man måste koppla en sladdsäkring i rätt storlek inom 10 cm från den positiva batteripolen. Detta är för att undvika att kablarna överhettas/smälter. En kabel på 1,5 mm² bör ha en säkring på upp till 10 A. En kabel på 2,5 mm² bör ha en säkring på upp till 16 A.6

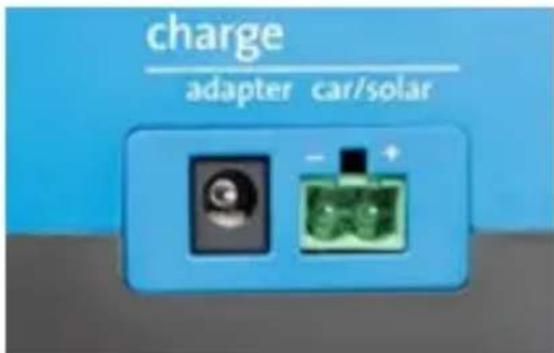

Koppling av strömadaptern (elnätet) ”Nätkontakten” kopplas till 15 V strömadaptern (ingår). Strömadaptern måste sen kopplas till ett nätuttag. (100…240 VAC, 50…60 Hz) Bil- eller solcellsingången En energikälla på 11 till 25 VDC kan kopplas till bil- eller solcellsingången för att ladda PPP från dragbilens elkrets, från en 12 V solcellspanel eller från ett 12 V batteri. När man kopplar PPP till ett uttag på ett dragfordon måste kontakten väljas med omsorg så att den inte överbelastar någon krets eller överurladdar bilbatteriet. Som exempel beskrivs den vanligen använda 13-poliga ”Jaeger”- kontakten. Pinnumret för ”Multicon WeST”-kontakten är det samma.7

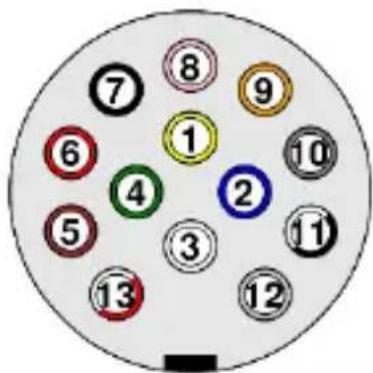

Pinnar 9 eller 10 med sina respektive jordningsdon (11 eller 13) kan användas. I vanliga fall är pinnar 9 och 10 säkrade vid 20 A på bilens säkringskort. Fördelen med att använda pinne 10 är att PPP endast laddas när tändningen är på så att bilbatteriet inte laddas ur vid parkering. Pinne 10 är inte ett standardtillbehör på de flesta bilmodeller så kontrollera att den finns tillgänglig. Om du kopplar till pinne 9 bör du vara uppmärksam så att inte bilbatteriet töms helt när motorn inte är igång. Koppla bort släpkontakten vid längre stopp. De flesta absorptionskylskåp använder upp till 10 A. När PPP läggs till på samma krets blir inte 20 A säkringen överbelastad men det finns inte någon ytterligare ström till andra belastningar. När andra belastningar används, såsom vattenpumpen eller lampor måste kylskåpet slås om till gas. Pin

Vänster blinkers Gul 1,5

Jord (-) för stift 1-8 Vit 2,5

+ 12 V via tändning (kylskåp) Grå 2,5

Jord (-) för pinne 10 Svart/Vit 2,5

Identifiering av kopplad slägvagn Ljusgrå 1,5

• Tryck ned snabbt: Högeffektsutgången kommer att vara på i 30 minuter, LED-lampan lyser rött. Hushållsutgången kommer att vara på konstant (hushållsutgången är inte tillgänglig på 8 Ah modellen).

• Håll nere i två sekunder: Både högeffektsutgången och hushållsutgången kommer att vara på konstant. Den röda LED-lampan blinkar långsamt.

• Håll nere i fem sekunder: PPP slås av (förvaringsläge), den blå LED-lampan blinkar 10 gånger. Både högeffektsutgången och hushållsutgången kommer att vara avslagna. Adaptern eller bil- eller solcellsingången kan fortfarande användas för att ladda PPP. LED-statusanvisning: = På = blinkar långsamt (2 sekunder på, 2 sekunder av) = blinkar snabbt ( ½ sekund på, ½ sekund av)

Högeffektsutgång ständigt PÅ

Överbelastning/ kortslutning/ övertemperatur på movern

Förvaringsläge (i 10 sek) Drift via nätet visas med den gröna LED-lampan på laddaren.9

Felbeskrivning Möjlig orsak Lösning Ingen ström Batteriet urladdat Ladda Ingen ström, LED-lampan blinkar RÖTT Utgång kortsluten Kontrollera kablar Ingen ström, LED-lampan blinkar RÖTT För hög temperatur Kyl ner produkten Strömutgången slås av upprepade gånger vid körning med mover Överbelastning Använd korrekt däcktryck och kopplingskraft för drivhjul. Undvik att noshjulet sjunker för djupt. Undvik kantstenar. Använd en PPP av rätt storlek för husvagnen/movern Batteriet laddar inte på grund av frystemperatur Flytta produkten till en plats med en temperatur över 0

Peak Power Pack kräver inget underhåll men det måste laddas fullt minst en gång per år och efter varje användningstillfälle. Viktigt: PPP måste laddas och slås av innan en längre förvaringsperiod.10 8 Peak Power Pack FAQ-förteckning Uppdelad i:

Vi rekommendera såklart den ”framtida” användaren av Victron Energy Peak Power Pack att läsa igenom handboken noggrant för att använda Victron Energy PPP på bästa sätt. Följande förteckning över vanliga frågor (FAQ) ska användas som en bilaga till handboken.

Hur mycket ström tar PPP från bilbatteriet? Max 7A beroende på bilbatteriets spänning.

Hur kan man ladda PPP? a. Med 110. 230 V laddaren (15 V, 3 A) som ingår. b. Med en solcellspanel kopplad till bil- eller solcellsingången. PPP kontrollerar laddningsspänningen och begränsar ingångsströmmen till max 7 A. Solcellspanelen kan därför vara överskattad. c. från bilen eller någon annan 12 V strömkälla. PPP kontrollerar laddningsspänningen och strömmen. d. PPP kan även laddas snabbt genom att ansluta en laddare. Maximal laddningsspänning: 14,0 V. Se datablad för max. ladda ström.

Är PPP fulladdat vid köpet? Nej, det är laddat till 60 % ... 80 %.

Hur många Ampere krävs minst för att kunna ladda PPP på campingplatsen? Vilken 110...230 V anslutning som helst på campingplatsen fungerar utmärkt.11

Kan man ladda PPP med både en solcellspanel och en billaddare samtidigt? Nej. Det är möjligt att ladda både från elnätet och bil- eller solcellsingången samtidigt. Om du vill koppla billaddaren och solcellspanelen samtidigt krävs en diodbrygga för att undvika returström.

Vad ska jag göra när jag ställer undan min husvagn för vintern? Ladda fullt innan du ställer undan för vintern. När den blå LED-lampan visar att PPP är fulladdat ska du hålla inne knappen i 10 sekunder. PPP går in i förvaringsläge vilket visas genom att LED-lampan blinkar blått.

Vad är livslängden? Vid normal användning är den beräknade livslängden 7-10 år.

Vad händer vid total urladdning? PPP stänger av sig automatiskt.

Är det skadligt att alltid ladda PPP en kort stund? Nej, PPP har ingen minneseffekt.

Hur påverkar temperatur produktens livslängd och prestanda? Förvaring: ju kallare, desto längre livslängd. Användning: produkten fungerar som bäst i 25-35 grader Celsius. Frystemperaturer har en skadlig inverkan på den maximala utgångsströmmen på alla batterier.

Vad händer om jag tappar PPP av misstag? Ingen fara uppstår men det går inte längre att garantera en korrekt drift.

Är det möjligt att starta en bil med PPP? Nej.

Stänger PPP av sig automatiskt? Ja. Utgången på movern stänger av sig automatiskt efter 20min. Båda utgångar stängs av vid underladdning. Normal drift kan endast återupptas efter tillräcklig laddning.

Hur länge kan jag köra min mover? Det beror på vilken sort av mover du har, husvagnens vikt samt ytan. Som ett medelvärde kan du tänka: ungefär 10 minuter för en husvagn på 1 600 kr på en relativt jämn yta. De större12 modellerna ger proportionerligt längre körtid

Hur vet jag att PPP är fulladdat? Den blå LED-lampan lyser konstant...

Passar PPP till dubbelaxlade släp? Ja. För tyngre husvagnar rekommenderas ett större PPP.

Kan PPP användas som strömkälla? Ja. Genom att använda ”hushållsutgången” kan ljus och vattenpumpar förses med ström.

Var kan jag slänga PPP som avfall? På en avfallsstation eller kommunens återvinningscentral.

Påverkas moverns livslängd om man stoppar och startar den ofta? Nej.

Kan PPP användas tillsammans med en 12 V helautomatisk satellitinstallation? Ja. Använd ”hushållsutgången” för att försörja systemet med ström. Koppla bort systemet efter användning för att undvika onödig urladdning.

Är vikten på noshjulet viktig? Ja, ju mer vikt på axeln/noshjulet desto djupare sjunker det ner i marken. Detta leder till ytterligare belastning på systemet vilket ger sämre prestanda.

Minskar prestationsförmåg an med åren? Ja.

Går det att koppla PPP till både 12 V och 230 V samtidigt? Ja.

Till vilken grad är det tillåtet att helt ladda ur PPP? Det är tillåtet. Ladda igen direkt efter användning för att undvika att prestationsförmågan försämras i förtid.

Är PPP skyddad mot: a. Kortslutning?

Överbelastning? a. Ja. B. Ja, genom elektroniska brytare och en inbyggd icke-bytbar säkring.

Kan PPP Nej. Det finns ett skydd mot13

EN NL FR DE ES SE antändas vid kortslutning? elektronisk kortslutning och överbelastning. PPP innehåller LiFePO4-celler, som inte antänds vid kortslutning till skillnad från litiummangan- och litiumpolimerceller som används i bärbara datorer, mobiltelefoner och modellflygplan. Vänligen se till att använda kablar med bred diameter. Om du använder kablar med för litet gränssnitt kan strömmen från PPP leda till att kablarna börjar glöda eller brinna.

Finns det några likheter med de batterier som finns i mobiltelefoner, bärbara datorer eller cyklar? Litiumjonfosfatcellerna i PPP drabbas inte av ”termisk rusning” och kommer därför inte att antändas eller explodera vid felaktig användning. Se även ”Intressanta fakta”.

Kan utgången på PPP parallellkopplas till en annan strömkälla eller ett batteri? Nej. Det beror på de relativa spänningarna.

Behövs det en hjälpmotor för att ladda PPP från bilens elektriska krets? Nej. Den integrerade laddaren kommer att fungera korrekt från ungefär 11 V till 25 V ingång. Ingångsströmmen är elektroniskt begränsad till ungefär 7 A.

Hur man kopplar PPP till bilens elektriska krets för laddning. Koppla PPP till kontakten på släpet. PPP kan kopplas till pinnen för ”ständig användning” (9) eller ”kylskåp/laddning” (10). Överbelasta inte kretsen genom att lägga till för många belastningar. Om du använder pinne 9 kan bilbatteriet laddas ur vid parkering. Vänligen håll i åtanke att inte alla bilar har en fullskalig släpkontakt och några pinnar kan fattas.

Behöver jag ändå använda strömbrytare till Nej. Enheten slås på och av genom elektroniska brytare. Om en strömbrytare redan finns installerad är14 min mover? det inte nödvändigt att ta bort den.

Hur kan man installera PPP? PPP kan installeras horisontellt på botten av husvagnen.

Är längden på kablarna mellan PPP och movern viktig? Ja. De bör vara så korta som möjligt (max 1 m) och ha en diameter på mellan 10 och 16 mm2. En huvudströmbrytare är tillåten men inte nödvändig.

Min husvagn står i garaget och är ständigt kopplad till 230 V. Är detta skadligt eller bör PPP kopplas bort?

PPP strömadapter kan förbli ständigt kopplad till 230V.

PPP åldrande Som alla andra batterier förlorar PPP (Litiumjonbatteri) viss prestationsförmåga med tiden. Om produkten förvaras på en för varm plats påverkar detta livslängden negativt.

1. PPP innehåller litiumjonfosfatceller

som har en längre livslängd än de litiummanganoxidceller som används i bärbara datorer.

2. LItiumjonfosfatceller drabbas inte

av termisk rusning som litiummanganoxidjonceller vilket förhindrar att de antänds eller exploderar vid kortslutning, överbelastning, perforering, överhettning m.m.15

Kapacitet: 20 Ah 30 Ah 40 Ah Lagrad energi 256 Wh 384 Wh 512 Wh Batterityp Litiumjon (LiFePO4) Nominell spänning: 12,8 V Ingen batteriströmförbrukning när den är påslagen < 13 Ah/ år (< 1,4 mA) Batteriströmförbrukning i förvaringsläge < 6,5 Ah/ år (< 0,7 mA) Utgång 1: högströmsutgång Kontinuerlig utgångsström 150 A Maximal utgångsström (10 sekunder) 200 A Gränsvärde kortslutning 300 A Skydd Överladdning/ kortslutning/ övertemperatur/ överurladdning Maximal ingångsström (laddning) n.a. 15 A (ej skyddad) 20 A (ej skyddad) Rekommenderad laddningsspänning 14 V (ej skyddad) Maximal ingångsspänning (laddning) 14,2 V (ej skyddad) Maximalt kabeltvärsnitt 16 mm² (skruvfäste) Utgång 2: extrautgång Kontinuerlig utgångsström 30 A Maximal utgångsström (10 sekunder) 50 A Gränsvärde kortslutning 80 A Skydd Överladdning/ kortslutning/ övertemperatur/ överurladdning Maximal ingångsström (laddning) n.a. 10 A (ej skyddad) Rekommenderad laddningsspänning 14 V (ej skyddad) Maximal ingångsspänning (laddning) 14,2 V (ej skyddad) Maximalt kabeltvärsnitt 6 mm² (skruvfäste) Ingång 1: universalingång för fordonsbatterier/solcellsladdare Spänningsintervall, ingång 11 V < Vin < 25 V Strömbegränsning, ingång 7 A Ingång 2: strömadapter Utgångsspänning, adapter 15 V Utgångsström, adapter 3 A Ingångsspänning, adapter 100/240 VAC 50/60 Hz ALLMÄNT Fjärrövervakning och styrning Multifunktionell tryckknapp med tvåfärgad LED-lampa VE.Direct port Kopplas till en dator (VE.Direct till USB-kabel krävs) eller till en smarttelefon (VE.Direct Bluetooth Smart dongle krävs) Driftstemperaturintervall Batteriladdning 0 °C till 40 °C Batteriurladdning: -20 °C till +40 °C Förvaring -20 °C till +40 °C (laddning/ urladdning förhindras om värdet hamnar utanför fastställd temperaturintervall) Fuktighet (ej kondenserande) Max 95 % Vikt 3,8 kg 5,4 kg 8,6 kg Dimensioner (h x b x d) mm 132 x 190 x 172 172 x 190 x 172 212 x 190 x 172 STANDARDER Säkerhet EN/IEC 60335-1, EN/IEC 60335-2-29, EN/IEC 62109 Emission/ Immunitet EN 55014-1, EN 55014-2, IEC 61000-3-2, IEC 61000-3-3, EN 5049817Victron Energy Blue Power Distributor:
