Produkttyp	Bandslipmaskin (bandslip)
Varumärke	Fein
Modell	GRIT GKS 75
Användning	Slipning av metaller (förutom magnesium) i skydd mot väder
Elförsörjning	Trefas växelström (uppskattning 400 V, 50 Hz)
Rotationshastighet	3000 varv/min (standard); för GKS752H: justerbar 2 hastigheter
Bandbredd	75 mm (uppskattning baserad på modell)
Gnistskydd	Ja, justerbar
Nödstopp	Ja, röd knapp
Dammutsugning	Ja, anslutningsrör
Ljudtrycksnivå	80,5 dB(A) tomgång, 94 dB(A) under belastning
Effektförbrukning	1,5 till 4 kW beroende på version
Dagligt underhåll	Smörjning, rengöring av ventilationsöppningar, tömning av spånlåda
Garanti	Lagstadgad garanti och FEIN-tillverkargaranti
Reservdelar	Tillgängliga via FEIN service (slipband, skyddsskärm, etc.)
Överensstämmelsestandarder	CE, UKCA

Vanliga frågor - GRIT GKS 75 Fein

Hur justerar man gnistskyddet på GRIT GKS 75?

Lossa vingmuttern (2) och justera gnistskyddet (1) så att det täcker slipbandet så mycket som möjligt. Dra åt vingmuttern ordentligt. Detta skydd förhindrar gnistutkast under slipning av metaller.

Hur centrerar man slipbandet?

Starta maskinen kort och kontrollera om bandet är centrerat. Med stjärnskruven (8) justerar du bandets gång mot mitten om det rör sig åt höger eller vänster. Om centreringen misslyckas, rengör hjulen med tryckluft och kontrollera deras slitage.

Hur byter man slipband?

Dra ut stickkontakten. Lossa skruven (14) och öppna sidokåpan (15). Tryck ner pedalen (6) för att lossa spännanordningen. Ta bort det gamla bandet. Placera det nya bandet i enlighet med rotationsriktningen som anges på baksidan. Tryck upp pedalen för att spänna bandet. Stäng kåpan och dra åt skruven. Starta och justera centreringen.

Vad gör man om slipbandet inte centreras?

Rengör drivhjulet (13) och kontakthjulet (12) med tryckluft. Kontrollera om de uppvisar tecken på slitage eller deformation. Om de är skadade, låt en fackman byta ut dem omedelbart.

Hur använder man nödstoppet?

Vid fara, tryck på den röda nödstoppsknappen (7) för att omedelbart stoppa maskinen. Maskinen stannar efter cirka 50 sekunder. För att starta om, lås upp nödstoppsknappen och fäll upp den, tryck sedan på Start-knappen.

Hur ändrar man rotationshastigheten på modell GKS752H?

Rotationshastigheten ändras endast i stillastående med omkopplaren (18). Position 1: låg hastighet, position 2: hög hastighet. Ändra aldrig hastigheten medan maskinen är igång.

Vilket dagligt underhåll krävs?

Blås tryckluft i ventilationsöppningarna (10) och på markerade ställen (se varningsskylt). Smörj maskinen dagligen på markerade ställen (instruktionsskylt). Töm spånlådan (4) efter avsvalning och rengör utsidan.

Hur tömmer man spånlådan på säkert sätt?

Innan du tömmer spånlådan, vänta tills innehållet svalnat tillräckligt eftersom glödande partiklar kan finnas. Öppna sidokåpan (15), ta ut spånlådan (4) och avlägsna metalldammet. Kassera innehållet i lämpliga eldfasta behållare.

Vilka tillbehör är kompatibla med GRIT GKS 75?

Använd endast slipband och tillbehör som är konstruerade eller godkända av Fein. Använd inte slitna, trasiga eller nedsmutsade band. Modellen möjliggör anslutning till en dammsugare via anslutningsröret (16). Reservdelar som skyddsskärm (1) finns tillgängliga.

Var hittar man reservdelar och service?

Aktuell reservdelslista finns på webbplatsen www.fein.com. För reparationer, kontakta FEIN service, en auktoriserad FEIN-verkstad eller en FEIN-representant. Reparationer måste utföras av en kvalificerad specialist.

BRUKSANVISNING GRIT GKS 75 Fein

Maskinen får endast användas av kvalificerad personal eller personer som har fått instruktioner.

Käyttötarkoitus.

Betjen pedalen (6) nedad for at aflaste spændeanordningen.

Monteringsanvisninger (bilde 5)

Utskifting av slipeskiven.

Översättning av bruksanvisning i original.

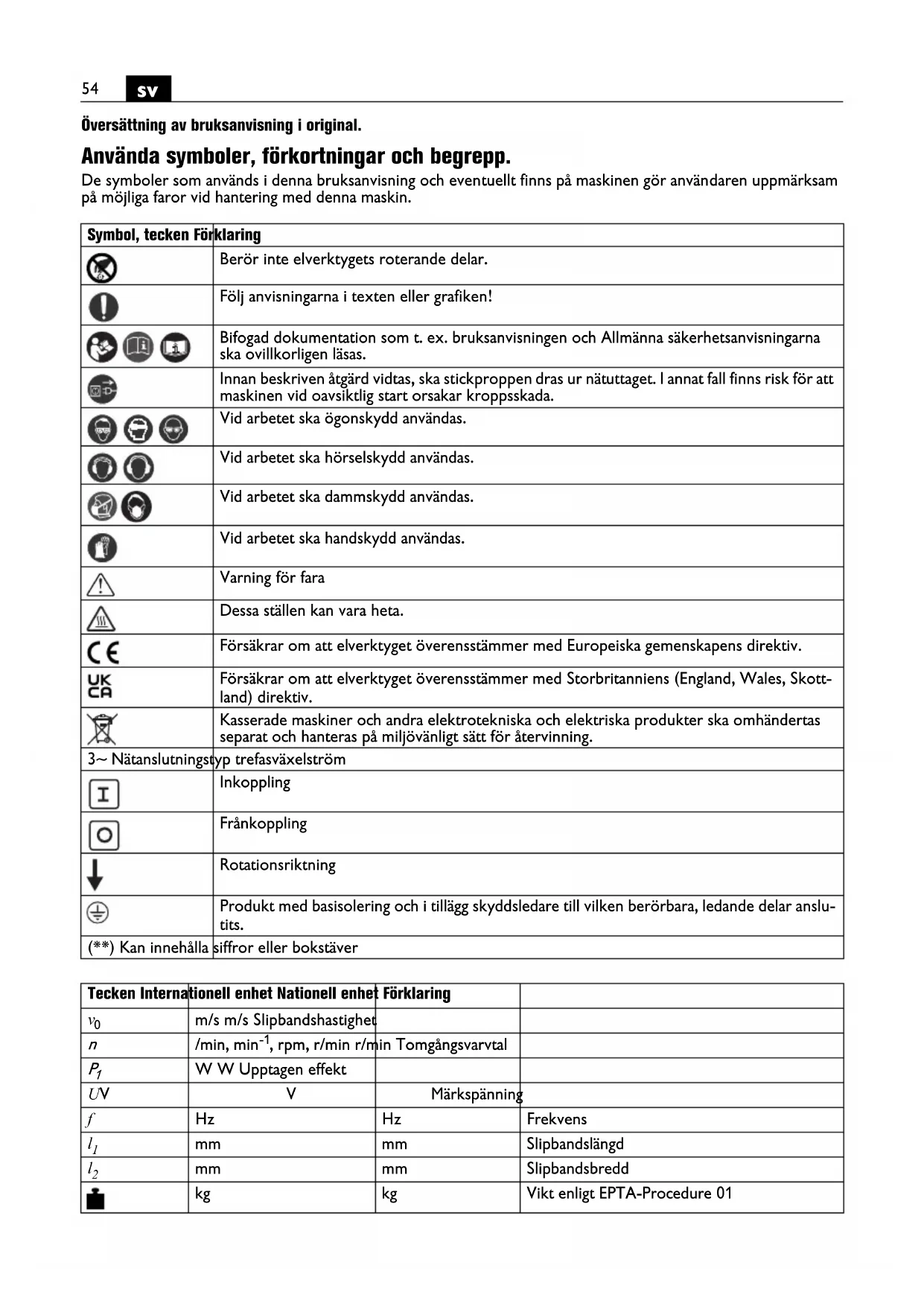

Använda symboler, förkortningar och begrepp.

De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin.

Symbol, tecken Förklaring
		Berör inte elverktygets roterande delar.
		Följ anvisningarna i texten eller grafiken!
		Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
		Innan beskriven åtgärd vidtas, ska stickproppen dras ur nätuttaget. I annat fall finns risk för att maskinen vid oavsiktlig start orsakar kroppsskada.
		Vid arbetet ska ögonskydd användas.
		Vid arbetet ska hörselskydd användas.
		Vid arbetet ska dammskydd användas.
		Vid arbetet ska handskydd användas.
		Varning för fara
		Dessa ställen kan vara heta.
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
		Kasserade maskiner och andra elektrotekniska och elektriska produkter ska omhändertas separat och hanteras på miljövänligt sätt för återvinning.
3~ Nätanslutningstyp trefasväxelström
		Inkoppling
		Frånkoppling
[Source]		Rotationsriktning
[Source]		Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits.
(**) Kan innehålla siffror eller bokstäver

3\~ Nätanslutningstyp trefasväxelström

Tecken Internationell enhet Nationell enhet Förklaring
v_0	m/s m/s Slipbandshastighet
n	/min, min ^-1 , rpm, r/min r/min	Tomgångsvarvtal
P_1	W W Upptagen effekt
UV	V	Märkspänning
f	Hz	Hz	Frekvens
l_1	mm	mm	Slipbandslängd
l_2	mm	mm	Slipbandsbredd
	kg	kg	Vikt enligt EPTA-Procedure 01

Tecken Internationell enhet Nationell enhet	Förklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

För din säkerhet.

Använd inte maskinen innan du noggrant läst denna bruksanvisning och fullständigt förstått alla anvisningar inklusive figurer, specifikationer och säkerhetsregler.

Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd (i Tyskland: BGV A2, BGR 500).

Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada.

Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse.

Maskinens användning

Maskin för slipning av metallmaterial (utom magnesium) med av Fein godkända slipband i väderskyddad omgivning.

Speciella säkerhetsanvisningar.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada.

Använd inte utslitna, sönderrivna eller kraftigt tilltäppta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipbanden! Skadade slipband kan rivas sönder, slungas ut och leda till personskada.

Använd endast slipband och tillbehör som tillverkaren tagit fram eller godkänt för aktuell bearbetning.

Användningen behöver inte vara tillförlitlig bara för att slipbandet eller tillbehöret passar till maskinen.

Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt monterade på maskinen så att högsta möjliga säkerhet uppnås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slipbandet.

Observera brand- och explosionsrisk! Vid slipning av metall (t.ex. aluminium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i närheten av brännbara material. Risk finns för att gnistor antänder materialen.

Observera risk för brand! Vid slipning av metall uppstår glödande metall- och slipbandspartiklar som samlas i spånlådan. Spånlådans innehåll måste före tömning avkylas och får avfallshanteras endast i lämpliga behållare.

Se till att personer inte utsätts för fara till följd av gnistor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor.

Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.

Arbetsstycket måste alltid ligga stadigt på slipstödet och mot anslaget. För små eller tunna arbetsstycken får inte bearbetas. Risk finns att arbetsstycket slungas ut.

Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen.

Berör inte roterande slipband. Risk för person-skada.

Tryck vid farlig situation genast på nödstoppsfrånkopplaren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder.

Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera att maskinen står stadigt och plant. Om maskinen under arbetet tippar kan allvarliga personskador uppstå.

Endast en elektriker får montera maskinens stickkontakt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning.

Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till allvarlig personskada.

Låt maskinens elektriska säkerhet regelbundet kontrolleras enligt tillämpliga lagbestämmelser. En okontrollerad maskin kan orsaka en elstöt!

Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbetsstycket slungas ut och orsaka olycka. Endast en elektriker får koppla om rotationsriktningen.

Se till att varken du själv eller annan person står ome- delbart bredvid slipbandet när maskinen kopplas på. Slipbandet kan brista och orsaka allvarlig personskada.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel,

antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Översikt.

1 Gnistskydd
2 Vingskruv för gnistskydd
3 Slipstöd
4 Spånlåda
5 Stjärnskruv för slipstödet
6 Pedal
7 Nödstopp-knapp
8 Stjärnskruv för bandgångsjustering
9 Stickpropp
10 Ventilationsöppningar
11 Strömställare Till/Från
12 Kontaktskiva
13 Drivhjul
14 Skruv för sidolocket
15 Sidolock
16 Stuts för dammutsugning
17 Anvisningsskylt
18 Varvtalsomkopplare
19 Fästskruvar för understativ, arbetsbord

Monteringsanvisningar (Figur 5)

Fäst maskinen med lämpliga pluggar/skruvar i golvet.

Infästningen måste kunna stå emot de krafter som uppstår under arbetet.

En felaktig montering kan leda till att maskinen under arbetet kippar och orsakar allvarliga olyckor.

Elanslutning

En elektriker måste elansluta maskinen hos kunden.

Kontrollera nätspänningen: Elströmmens nätspänning och frekvens måste stämma överens med uppgifterna på maskinen dataskylt.

Kontrollera motorns rotationsriktning före första driftstarten. Endast en elektriker får koppla om rotationsriktningen.

Inställningar.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Inställning av gnistskyddet (1).

Lossa vingskruven (2) och ställ in gnistskyddet (1) så att slipbandet är täckt så långt möjligt.

Dra åter fast vingskruven.

Inställning av slipstödet (3) (Figur 2).

Lossa stjärnskruven (5) och ställ in spaltmättet på max. 2 m m .

Dra åter fast stjärnskruven.

Slipbandets inriktning.

Koppla kort på maskinen och kontrollera bandets gång.

Centrera bandets gång med stjärnskruven (8) om bandet rör sig åt höger eller vänster.

Om det inte går att centrera bandet:

Rengör drivhjulet (13) och kontakthjulet (12) med tryckluft.

Kontrollera drivhjulet och kontakthjulet avseende förslitning, deformering och nötning. Låt genast skadade delar bytas ut!

Byte av slippapper.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Lossa skruven (14) och öppna sidolocket (15).

Tryck ned pedalen (6) för att avlasta uppspänningsanordningen.

Ta bort det gamla slipbandet.

Kontrollera angiven löpriktning på slipbandets baksida innan det nya slipbandet läggs upp! Löpriktningen

måste stämma överens med drivhjulets rotationsriktning.

Lägg slipbandet samtidigt på drivhjulet (13) och kontakthjulet (12).

Lyft upp pedalen (6) för att spänna slipbandet.

Stäng sidolocket (15) och dra åter fast skruven (14).

Koppla på maskinen och justera bandets gång.

Bruksanvisningar.

In- och urkoppling.

Inkoppling:

Lås upp nödstopp-knappen (7) och fäll upp den. Tryck på knappen "I" (11).

Frånkoppling:

Fäll upp nödstopp-knappen (7). Tryck på knapp "0" (11).

Efter frånkoppling fortsätter maskinen att gå ca 50 s.

Nödstopp-knapp:

Tryck vid en farlig situation den röda nödstopp-knappen för att stänga av maskinen.

Omkopplarläge 1: Lågt varvtal

Omkopplarläge 2: Högt varvtal

Varvtalet får med strömställaren (18) kopplas om endast på stillastående maskin.

Överlastbrytare

Vid en kontinuerlig hög belastning över en längre period kopplar maskinen från. Efter en avkylningstid på ca 15 minuter kan maskinen åter användas.

Kontaktslipning (Figurer 3+4).

Kontrollera att stjärnskruven (5) är åtdragen.

Kontrollera slipstödets spaltmått.

Kontrollera att gnistskyddet (1) är riktigt inställt och stadigt fastskruvat.

Koppla på maskinen och kontrollera bandets gång.

Lägg stadigt upp arbetsstycket på slipstödet.

Styr arbetsstycket med båda händerna eller spänn fast det i en fixtur.

Dammutsugningsanordning

Vi rekommenderar användning av en utsugningsanordning.

Maskinen kan via stutsen (16) anslutas till en utsugningsanordning.

Bulleremissionsvärden

Ljudtrycksnivå Tomgång Slipning

Uppmätt A-vägd emissionsljudtrycksnivå vid arbetsplatsen L_pA (re 20 μPa) i decibel 80,5 94

Onoggrannhet K_pA , i decibel 4 4

Uppmätt A-vägd ljudtrycksnivå L_wA (re 1 pW) i decibel 90 100,5

Onoggrannhet K_pA , i decibel 2,5 2,5

Driftsvillkor

Varvtal (/min)	3000	3000
Material	-	ST 37
Dimension	-	8 x 40
Slipband	Grit by - FEIN 36R

ANMÄRKNING: Summan av uppmätt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar.

Använd hörselskydd!

Mätvärdena är framtagna enligt tillämplig produktnorm.

Underhåll och kundservice.

En reparation får endast utföras av en yrkesarbetare enligt tillämpliga föreskrifter.

För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer.

När maskinens nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

Den aktuella reservdelslistan för denna produkt hittar du i Internet på adress www.fein.com.

Dagliga underhållsåtgärder

Renblås kylluftsöppningarna (10) på motorhuset och de märkta ställena med tryckluft (se anvisningsskylt (17)).

Smörj maskinen dagligen med maskinolja på märkta ställen (se anvisningsskylt (17)).

Kontrollera drivhjulet (13) och kontakthjulet (12) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut.

Öppna sidolocket (15).

Ta loss spänlådan (4) och hantera metalldammet.

Spanlådans innehåll måste före tömning avkylas tillräckligt och får avfallshanteras endast i lämpliga behållare.

Rengör maskinen utvändigt med tryckluft.

Följande delar kan du vid behov själv byta ut:

Slipband, gnistskydd (1)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvisning.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade maskiner och tillbehör ska hanteras på miljövänligt sätt.

Kopplingsschema.

Typ GKS75-4KW sida 89

Typ GKS752H sida 90

Typ GKS75-3KW sida 91

Typ GKS75-1,5KW sida 92
