GRIT GKS 75 - Kværn Fein - Gratis brugsanvisning og manual

Produkttype	Båndslibemaskine (båndpudser)
Mærke	Fein
Model	GRIT GKS 75
Anvendelse	Slibning af metaller (undtagen magnesium) i ly for vejrliget
Strømforsyning	Trefaset vekselstrøm (estimeret 400 V, 50 Hz)
Omdrejningshastighed	3000 o/min (standard); for GKS752H: justerbar 2 hastigheder
Båndbredde	75 mm (estimeret ud fra model)
Gnistbeskyttelse	Ja, justerbar
Nødstop	Ja, rød knap
Støvsugning	Ja, tilslutningsstuds
Lydtryksniveau	80,5 dB(A) ubelastet, 94 dB(A) ved belastning
Optagen effekt	1,5 til 4 kW afhængig af version
Daglig vedligeholdelse	Smøring, rengøring af ventilationsåbninger, tømning af spånkasse
Garanti	Lovpligtig garanti og FEIN producentgaranti
Reservedele	Tilgængelige via FEIN kundeservice (slibebånd, beskyttelsesskærm osv.)
Overensstemmelsesstandarder	CE, UKCA

Ofte stillede spørgsmål - GRIT GKS 75 Fein

Hvordan justeres gnistbeskyttelsen på GRIT GKS 75?

Løsne vingeskruen (2) og juster gnistbeskyttelsen (1), så den dækker slibebåndet så meget som muligt. Spænd vingeskruen godt. Denne beskyttelse forhindrer gnistudkast under slibning af metaller.

Hvordan centreres slibebåndet?

Tænd kortvarigt for maskinen og kontrollér, om båndet er centreret. Brug stjerneskruen (8) til at justere båndets løb mod midten, hvis det bevæger sig til højre eller venstre. Hvis centreringen mislykkes, rengør hjulene med trykluft og kontrollér for slitage.

Hvordan udskiftes slibebåndet?

Træk stikket ud af stikkontakten. Løsn skruen (14) og åbn sidedækslet (15). Tryk pedalen (6) ned for at løsne spændingsanordningen. Fjern det gamle bånd. Sæt det nye bånd på i overensstemmelse med rotationsretningen angivet på bagsiden. Tryk pedalen op for at stramme båndet. Luk dækslet og spænd skruen. Tænd og juster centreringen.

Hvad gør man, hvis slibebåndet ikke centrerer sig?

Rengør drivhjulet (13) og kontakt hjulet (12) med trykluft. Kontrollér, om de viser tegn på slid eller deformation. Hvis de er beskadigede, få dem udskiftet straks af en fagmand.

Hvordan bruges nødstoppet?

I tilfælde af fare, tryk på den røde nødstopknap (7) for øjeblikkeligt at stoppe maskinen. Maskinen stopper efter ca. 50 sekunder. For at genstarte, lås nødstopknappen op og løft den op, tryk derefter på startknappen.

Hvordan ændres omdrejningshastigheden på model GKS752H?

Omdrejningshastigheden ændres kun når maskinen er standset, ved hjælp af kontakten (18). Position 1: lav hastighed, position 2: høj hastighed. Skift aldrig hastigheden mens maskinen kører.

Hvilken daglig vedligeholdelse er nødvendig?

Blæs trykluft ind i ventilationsåbningerne (10) og på de markerede steder (se advarselsskiltet). Smør maskinen dagligt på de markerede steder (instruktionsskilt). Tøm spånkassen (4) efter afkøling og rengør ydersiden.

Hvordan tømmes spånkassen sikkert?

Før spånkassen tømmes, vent indtil indholdet er tilstrækkeligt afkølet, da der kan være glødende partikler. Åbn sidedækslet (15), tag spånkassen (4) ud og fjern metalstøvet. Bortskaf indholdet i egnede brandbestandige containere.

Hvilke tilbehør er kompatible med GRIT GKS 75?

Brug kun slibebånd og tilbehør designet eller godkendt af Fein. Brug ikke slidte, revnede eller tilsmudsede bånd. Modellen tillader tilslutning til et støvsugningsanlæg via studsen (16). Reservedele som beskyttelsesskærm (1) er tilgængelige.

Hvor finder man reservedele og kundeservice?

Den aktuelle reservedelsliste findes på hjemmesiden www.fein.com. Til reparationer kontakt FEIN kundeservice, et autoriseret FEIN værksted eller en FEIN repræsentant. Reparationer skal udføres af en kvalificeret specialist.

BRUGSANVISNING GRIT GKS 75 Fein

Maskinen må kun betjenes af kvalificeret personale eller instruerede personer.

Tiltenkt bruk.

Oversættelse af den originale betjeningsvejledning

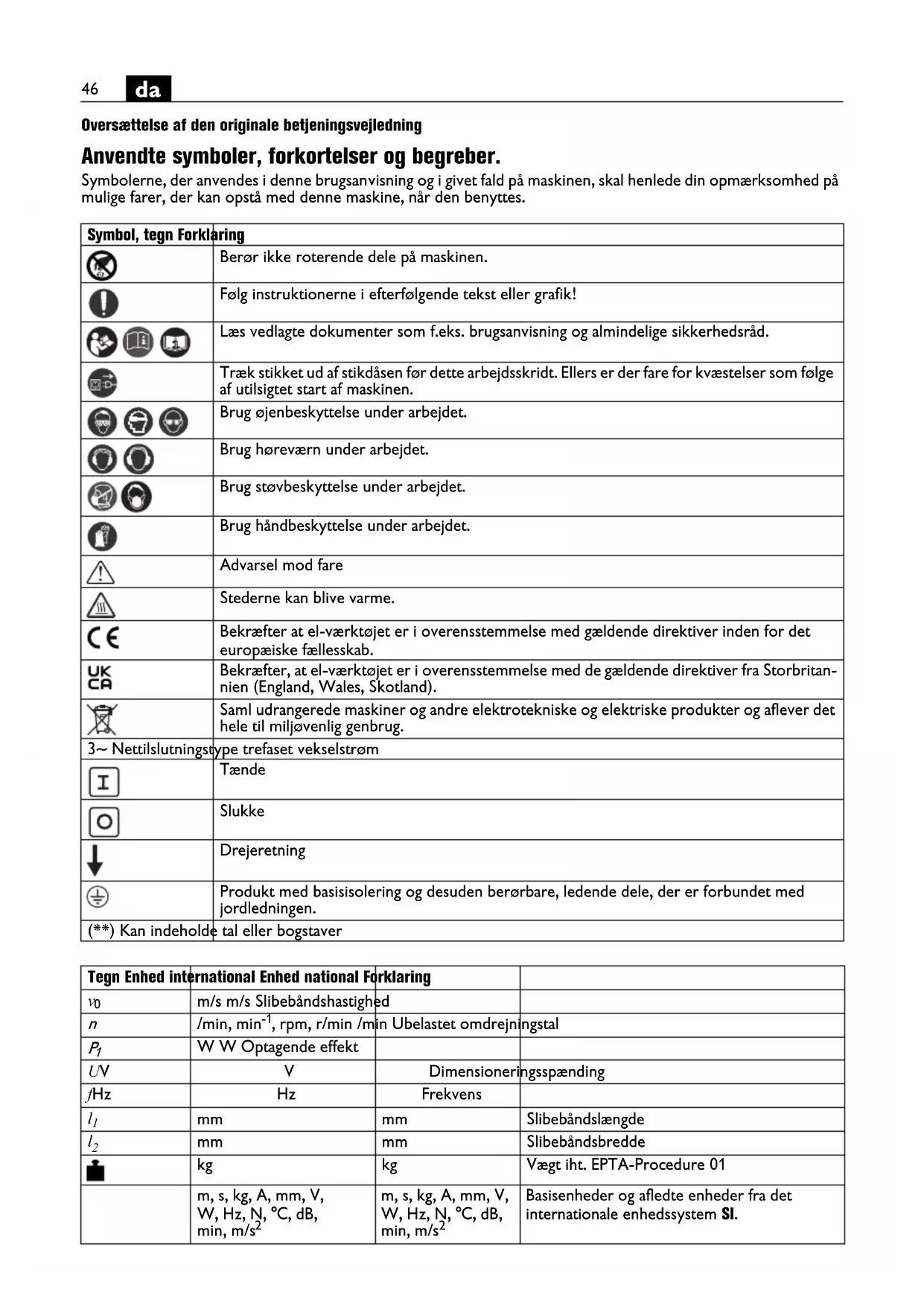

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
		Berør ikke roterende dele på maskinen.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen.
		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
		Brug støvbeskyttelse under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Advarsel mod fare
		Stederne kan blive varme.
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
	Nettilslutningstype trefaset vekselstrøm	Tænde
		Slukke
		Drejeretning
		Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
(**) Kan indeholde tal eller bogstaver

Tegn Enhed international Enhed national Forklaring
v_0	m/s m/s Slibebåndshastighed
n	/min, min ^-1 , rpm, r/min /min	Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV	V	Dimensioneringsspænding
fHz	Hz	Frekvens
l_1	mm	mm	Slibebåndslængde
l_2	mm	mm	Slibebåndsbredde
	kg	kg	Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst hele denne driftsvejledning nøje, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende, nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Bestemmelse af maskinen.

Maskine til at slibe metalmaterialer (undtagen magnesium) med de af Fein godkendte slibebånd i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Håndter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.

Brug ikke slibebånd eller andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er ikke kun givet ved, at slibebåndet eller tilbehøret passer til din maskine.

Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed. Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.

Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive antændt af gnister.

Pas på - brandfare! Under metalslibningen opstår der glødende metal- og slibebåndspartikler, der samles i spånekassen. Indholdet af spånekassen skal være afkølet tilstrækkeligt, før den tømmes og må kun bortskaffes i egnede beholdere.

Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.

Emnet skal altid ligge sikkert på slibeunderlaget og anslaget. For små eller for tynde emner må ikke bearbejdes. Vækslyngende emner er forbundet med kvæstelsesfare.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Berør aldrig slibebåndet, när det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Sørg for, at maskinen står sikkert og vandret. Vipper maskinen under arbejdet, kan dette føre til alvorlige kvæstelser.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Hverken brugeren eller andre personer må stå direkte ved siden af slibebåndet, når maskinen tændes. Slibebåndet kan gå i stykker og føre til kvæstelser.

Händtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overla d altid behandling af asbestholdigt materiale til fagfolk.

Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Gnistværn
2 Vingeskrue til gnistbeskyttelse
3 Slibeunderlag
4 Spånbeholder
5 Stjernedrejeskrue til slibeunderlag
6 Pedal
7 Sikkerheds-stop-tast
8 Stjernedrejeskrue, bändløbsjustering
9 Stik
10 Ventilationsåbninger
11 Start-stop-kontakt
12 Kontaktskive
13 Drevskive
14 Skrue til sidelåg
15 Sidedæksel
16 Studs til støvopsugning
17 Henvisningsskilt
18 Hastighedsomskifter
19 Fastgørelsesskruer understativ, arbejdsbord

Montage (Fig. 5)

Fastgør maskinen i gulvet med egnede dyvel-/skrueforbindelser.

Alle fastgørelser skal kunne klare de kræfter, der opstår under arbejdet.

En forkert montage kan medføre, at maskinen vipper under arbejdet, hvilket kan føre til alvorlige uheld.

El-tilslutning.

El-tilslutningen på opstillingsstedet skal foretages af en autoriseret elektriker.

Overhold netspændingen: Netspændingen og frekvensen på spændingskilden skal være i overensstemmelse med oplysningerne maskinens typeskilt.

Kontrollér motorens drejeretning før første ibrugtagning. Husk Drejeretningen må kun omstilles af en elfaglært.

Indstillinger.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Indstil gnistfanget (1).

Løsn vingeskruen (2) og indstil gnistfanget (1) på en sådan måde, at slibebåndet er tildækket så meget som muligt.

Spænd vingeskruen igen.

Indstil slibeunderlaget (3) (Fig. 2).

Spænd stjernedrejeskruen igen.

Båndløb justeres.

Tænd maskinen et kort øjeblik og kontrollér bändløbet.

Justér bändløbet med stjernedrejeskruen (8) i midten, hvis slibebåndet bevæger sig ud til højre eller venstre.

Hvis bändløbet ikke kan indstilles i midten:

Rengør drevskiven (13) og kontaktskiven (12) med trykluft.

Kontrollér drevskiven og kontaktskiven for slid, deformation og slitage. Sørg for, at beskadigede dele skiftes med det samme!

Slibepapir skiftes.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Løsn skruen (14) og åbn sidelåget (15).

Kontrollér løberetningsangivelsen bag på slibebåndet, før det nye slibebånd lægges på! Den skal stemme

overens med drevskivens drejeretning.

Læg slibebåndet på drevskiven (13) og kontaktskiven (12) på samme tid.

Betjen pedalen (6) opad for at spæn-de slibebåndet.

Luk sidelåget (15) og spænd skruen (14) igen.

Tænd for maskinen og justér bändløbet.

Driftsinstruktioner.

Tænd og sluk.

Tænde:

Oplås sikkerheds-stop-tasten (7) og klap den op. Tryk på tasten „I“ (11).

Slukke:

Klap sikkerheds-stop-tasten (7) op. Tast „0“ (11).

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

Sikkerheds-stop-tast:

Tryk i farlige situationer på den røde sikkerheds-stop-tast for at slukke for maskinen.

Omdrejningstal ændres GKS752H.

Kontaktstilling 1: Lavt omdrejningstal

Kontaktstilling 2: Højt omdrejningstal

Omdrejningstallet må kun ændres med kontakten (18), när maskinen står stille

Overbelastningssikring.

Er belastningen kontinuerlig høj i længere tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.

Kontaktsløjfer (billeder 3+4).

Kontrollér, at stjernedrejeskruen (5) er spændt fast.

Kontrollér slibeunderlagets spaltemål.

Kontrollér, at gnistfanget (1) er indstillet og spændt rig- tigt.

Tænd for maskinen og kontrollér bändløbet.

Læg emnet fast på slibeunderlaget.

Før emnet med begge hænder eller fastgør det i en anordning.

Opsugningsanordning

Det anbefales at bruge opsugningsanordningen.

Maskinen kan tilsluttes til opsugningsanordningen med studsen (16).

Støj-emissionsværdier.

Lydemission Ubelastet Slibning

Målt A-vurderet emissions-lyd- trykniveau på arbejdspladsen

L_pA (re 20 μPa), i decibel 80,5 94

Usikkerhed K_pA , i decibel 4 4

Målt A-vurderet lydeffektniveau L_wA (re 1 pW), i decibel 90 100,5

Usikkerhed K_wA , i decibel 2,5 2,5

Driftsbetingelser

Omdrejningstal (/min)	3000	3000
Materiale	-	ST 37
Mål	-	8 x 40
Slibebånd	Grit by
	- FEIN 36R

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier beregnet iht. gældende produktstandard.

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.

Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Blæs køleluftåbningerne (10) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (17)).

Smør de kendetegnede steder på maskinen med maskinolie hver dag. (se henvisningsskilt (17)).

Tag spånkassen (4) af og bortskaf metalstøvet.

Indholdet af spånkassen skal være tilstrækkeligt afkølet, før den tømmes, og må kun bortskaffes vha. egnede beholdere.

Rengør den udvendige side af maskinen med trykluft.

Følgende dele kan du selv udskifte efter behov:

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GKS75-4KW side 89

Type GKS752H side 90

Type GKS75-3KW side 91

Type GKS75-1,5KW side 92

Type GKS75-EF side 93
